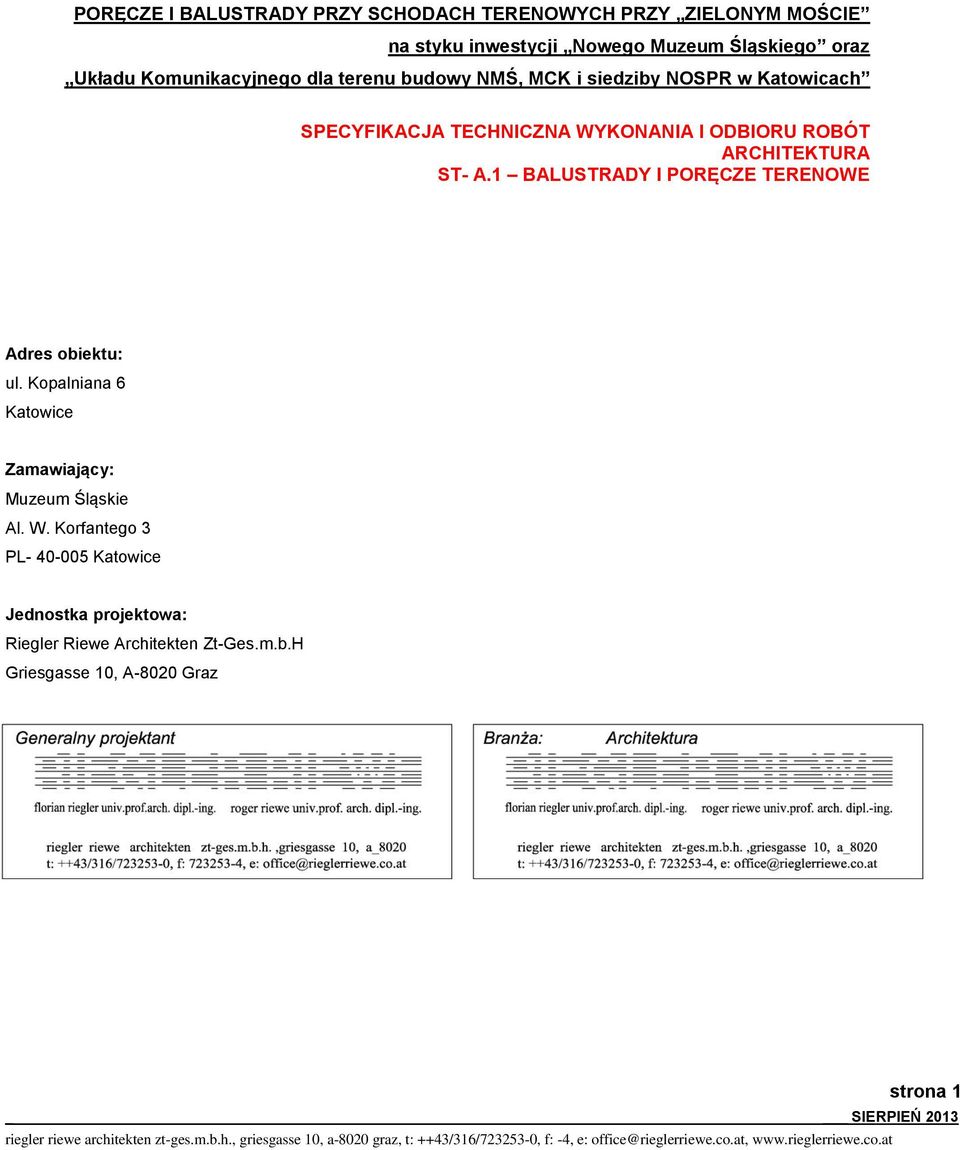

1 PORĘCZE I BALUSTRADY PRZY SCHODACH TERENOWYCH PRZY ZIELONYM MOŚCIE na styku inwestycji Nowego Muzeum Śląskiego oraz Układu Komunikacyjnego dla terenu budowy NMŚ, MCK i siedziby NOSPR w Katowicach SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT ARCHITEKTURA ST- A.1 BALUSTRADY I PORĘCZE TERENOWE Adres obiektu: ul. Kopalniana 6 Katowice Zamawiający: Muzeum Śląskie Al. W. Korfantego 3 PL Katowice Jednostka projektowa: Riegler Riewe Architekten Zt-Ges.m.b.H Griesgasse 10, A-8020 Graz strona 1

ARCHITEKTURA ST- A.1 BALUSTRADY I PORĘCZE TERENOWE Adres obiektu: ul. Kopalniana 6 Katowice Zamawiający: Muzeum Śląskie Al. W.

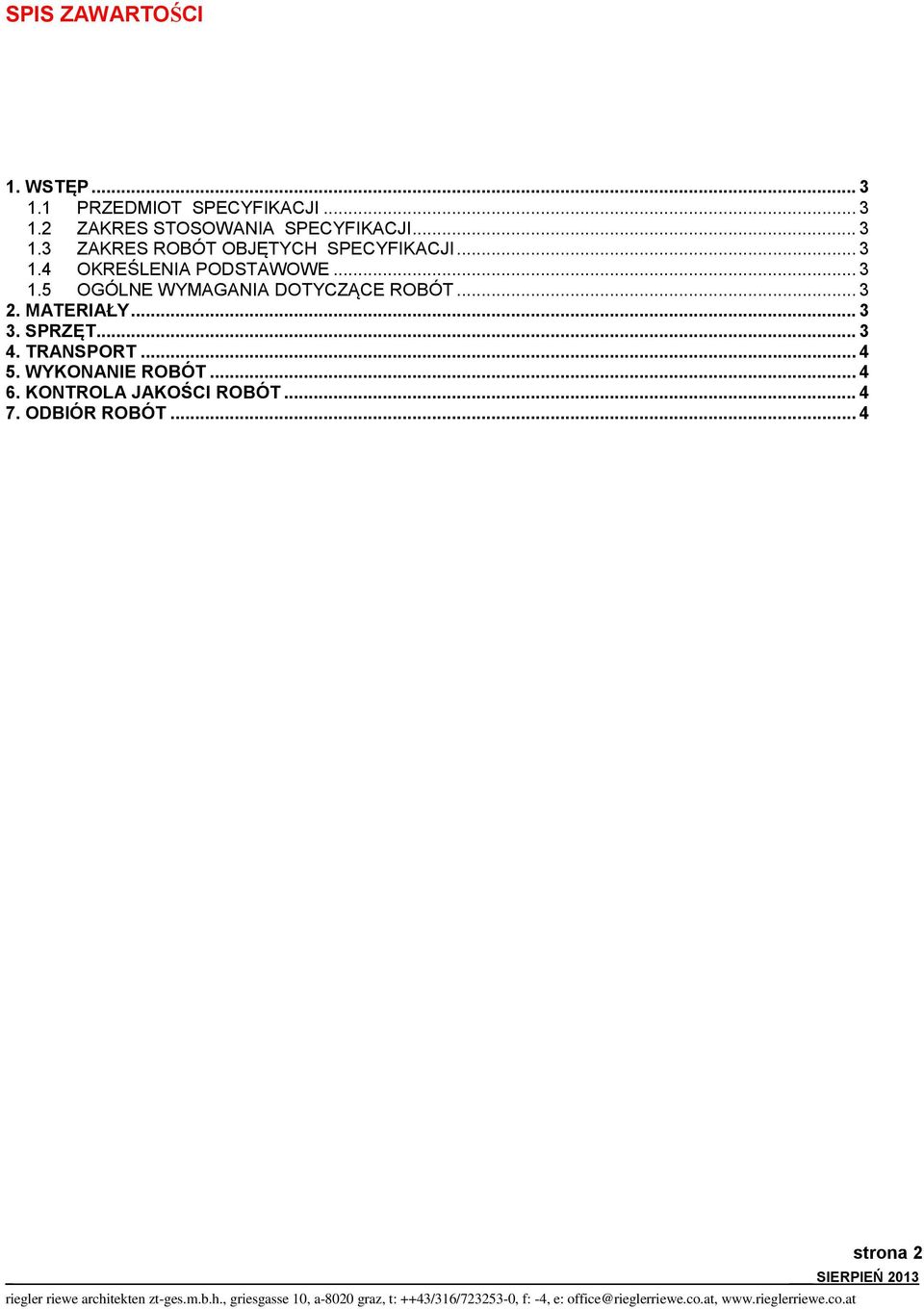

2 SPIS ZAWARTOŚCI 1. WSTĘP PRZEDMIOT SPECYFIKACJI ZAKRES STOSOWANIA SPECYFIKACJI ZAKRES ROBÓT OBJĘTYCH SPECYFIKACJI OKREŚLENIA PODSTAWOWE OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT MATERIAŁY SPRZĘT TRANSPORT WYKONANIE ROBÓT KONTROLA JAKOŚCI ROBÓT ODBIÓR ROBÓT... 4 strona 2

.. 3 2. MATERIAŁY... 3 3. SPRZĘT... 3 4. TRANSPORT... 4 5. WYKONANIE ROBÓT... 4 6.

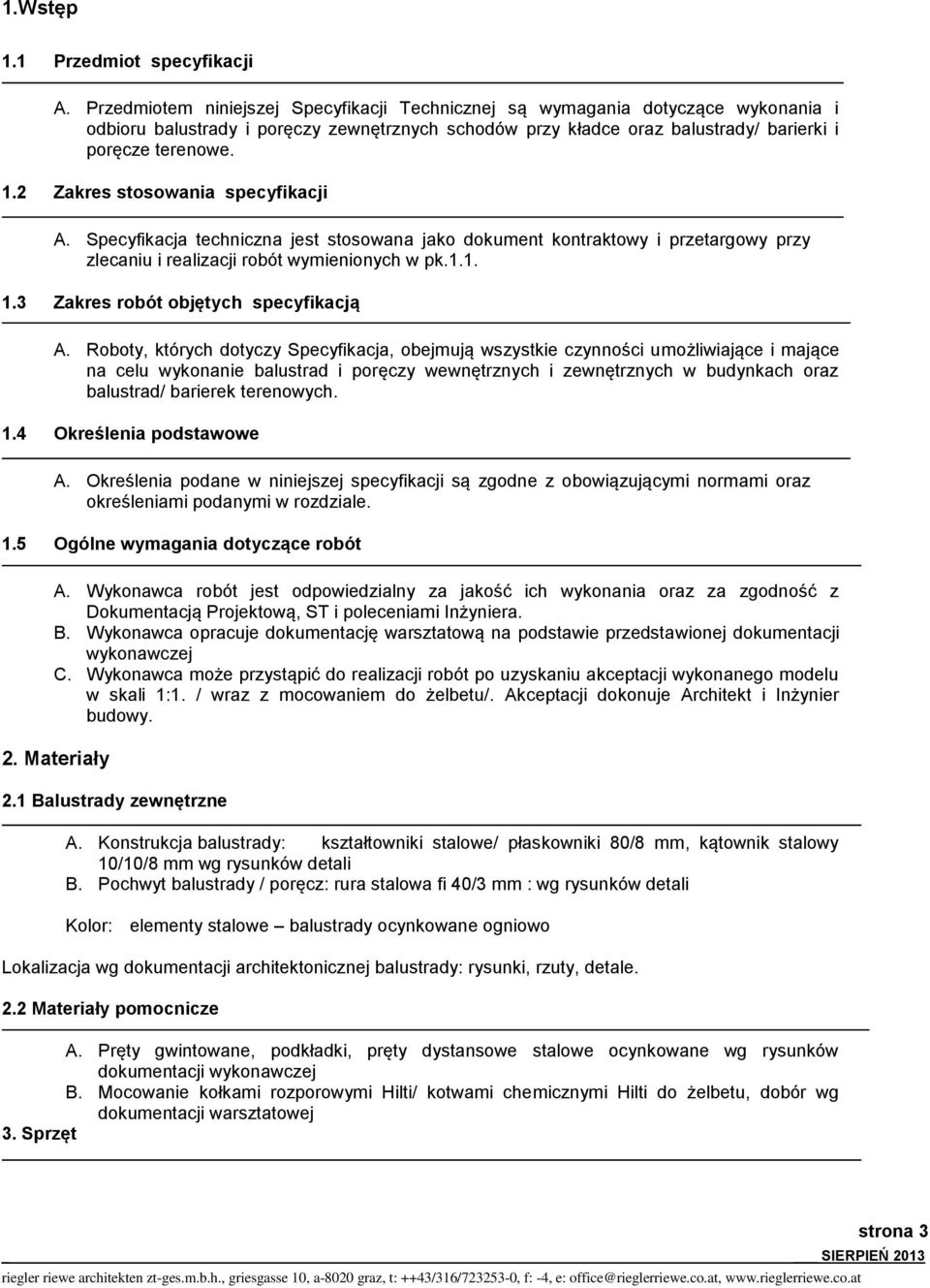

3 1.Wstęp 1.1 Przedmiot specyfikacji A. Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru balustrady i poręczy zewnętrznych schodów przy kładce oraz balustrady/ barierki i poręcze terenowe. 1.2 Zakres stosowania specyfikacji A. Specyfikacja techniczna jest stosowana jako dokument kontraktowy i przetargowy przy zlecaniu i realizacji robót wymienionych w pk Zakres robót objętych specyfikacją A. Roboty, których dotyczy Specyfikacja, obejmują wszystkie czynności umożliwiające i mające na celu wykonanie balustrad i poręczy wewnętrznych i zewnętrznych w budynkach oraz balustrad/ barierek terenowych. 1.4 Określenia podstawowe A. Określenia podane w niniejszej specyfikacji są zgodne z obowiązującymi normami oraz określeniami podanymi w rozdziale. 1.5 Ogólne wymagania dotyczące robót A. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z Dokumentacją Projektową, ST i poleceniami Inżyniera. B. Wykonawca opracuje dokumentację warsztatową na podstawie przedstawionej dokumentacji wykonawczej C. Wykonawca może przystąpić do realizacji robót po uzyskaniu akceptacji wykonanego modelu w skali 1:1. / wraz z mocowaniem do żelbetu/. Akceptacji dokonuje Architekt i Inżynier budowy. 2. Materiały 2.1 Balustrady zewnętrzne A. Konstrukcja balustrady: kształtowniki stalowe/ płaskowniki 80/8 mm, kątownik stalowy 10/10/8 mm wg rysunków detali B. Pochwyt balustrady / poręcz: rura stalowa fi 40/3 mm : wg rysunków detali Kolor: elementy stalowe balustrady ocynkowane ogniowo Lokalizacja wg dokumentacji architektonicznej balustrady: rysunki, rzuty, detale. 2.2 Materiały pomocnicze A. Pręty gwintowane, podkładki, pręty dystansowe stalowe ocynkowane wg rysunków dokumentacji wykonawczej B. Mocowanie kołkami rozporowymi Hilti/ kotwami chemicznymi Hilti do żelbetu, dobór wg dokumentacji warsztatowej 3. Sprzęt strona 3

2 Zakres stosowania specyfikacji A. Specyfikacja techniczna jest stosowana jako dokument kontraktowy i przetargowy przy zlecaniu i realizacji robót wymienionych w pk.1.1. 1.

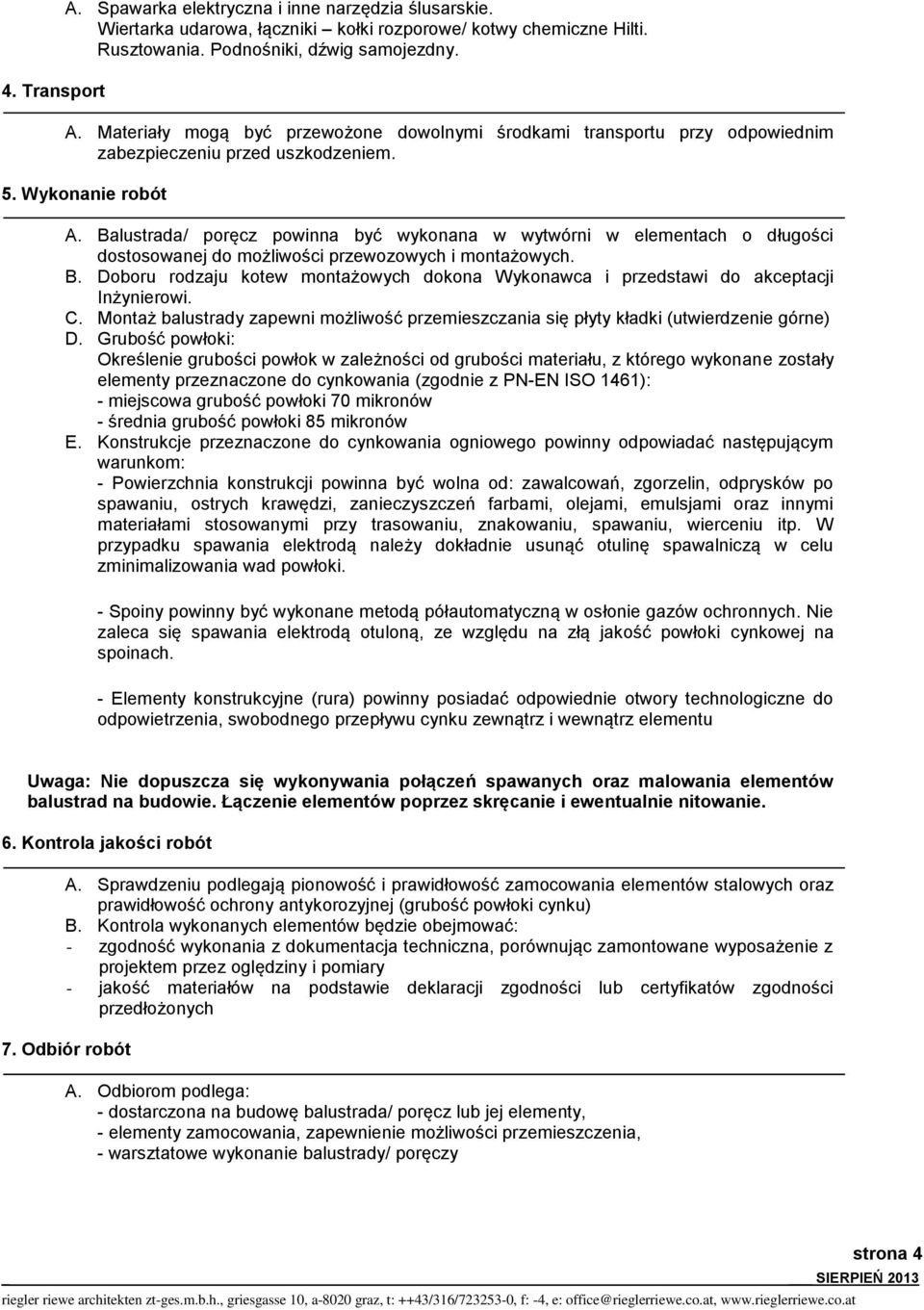

4 4. Transport A. Spawarka elektryczna i inne narzędzia ślusarskie. Wiertarka udarowa, łączniki kołki rozporowe/ kotwy chemiczne Hilti. Rusztowania. Podnośniki, dźwig samojezdny. A. Materiały mogą być przewożone dowolnymi środkami transportu przy odpowiednim zabezpieczeniu przed uszkodzeniem. 5. Wykonanie robót A. Balustrada/ poręcz powinna być wykonana w wytwórni w elementach o długości dostosowanej do możliwości przewozowych i montażowych. B. Doboru rodzaju kotew montażowych dokona Wykonawca i przedstawi do akceptacji Inżynierowi. C. Montaż balustrady zapewni możliwość przemieszczania się płyty kładki (utwierdzenie górne) D. Grubość powłoki: Określenie grubości powłok w zależności od grubości materiału, z którego wykonane zostały elementy przeznaczone do cynkowania (zgodnie z PN-EN ISO 1461): - miejscowa grubość powłoki 70 mikronów - średnia grubość powłoki 85 mikronów E. Konstrukcje przeznaczone do cynkowania ogniowego powinny odpowiadać następującym warunkom: - Powierzchnia konstrukcji powinna być wolna od: zawalcowań, zgorzelin, odprysków po spawaniu, ostrych krawędzi, zanieczyszczeń farbami, olejami, emulsjami oraz innymi materiałami stosowanymi przy trasowaniu, znakowaniu, spawaniu, wierceniu itp. W przypadku spawania elektrodą należy dokładnie usunąć otulinę spawalniczą w celu zminimalizowania wad powłoki. - Spoiny powinny być wykonane metodą półautomatyczną w osłonie gazów ochronnych. Nie zaleca się spawania elektrodą otuloną, ze względu na złą jakość powłoki cynkowej na spoinach. - Elementy konstrukcyjne (rura) powinny posiadać odpowiednie otwory technologiczne do odpowietrzenia, swobodnego przepływu cynku zewnątrz i wewnątrz elementu Uwaga: Nie dopuszcza się wykonywania połączeń spawanych oraz malowania elementów balustrad na budowie. Łączenie elementów poprzez skręcanie i ewentualnie nitowanie. 6. Kontrola jakości robót A. Sprawdzeniu podlegają pionowość i prawidłowość zamocowania elementów stalowych oraz prawidłowość ochrony antykorozyjnej (grubość powłoki cynku) B. Kontrola wykonanych elementów będzie obejmować: - zgodność wykonania z dokumentacja techniczna, porównując zamontowane wyposażenie z projektem przez oględziny i pomiary - jakość materiałów na podstawie deklaracji zgodności lub certyfikatów zgodności przedłożonych 7. Odbiór robót A. Odbiorom podlega: - dostarczona na budowę balustrada/ poręcz lub jej elementy, - elementy zamocowania, zapewnienie możliwości przemieszczenia, - warsztatowe wykonanie balustrady/ poręczy strona 4

C. Montaż balustrady zapewni możliwość przemieszczania się płyty kładki (utwierdzenie górne) D.

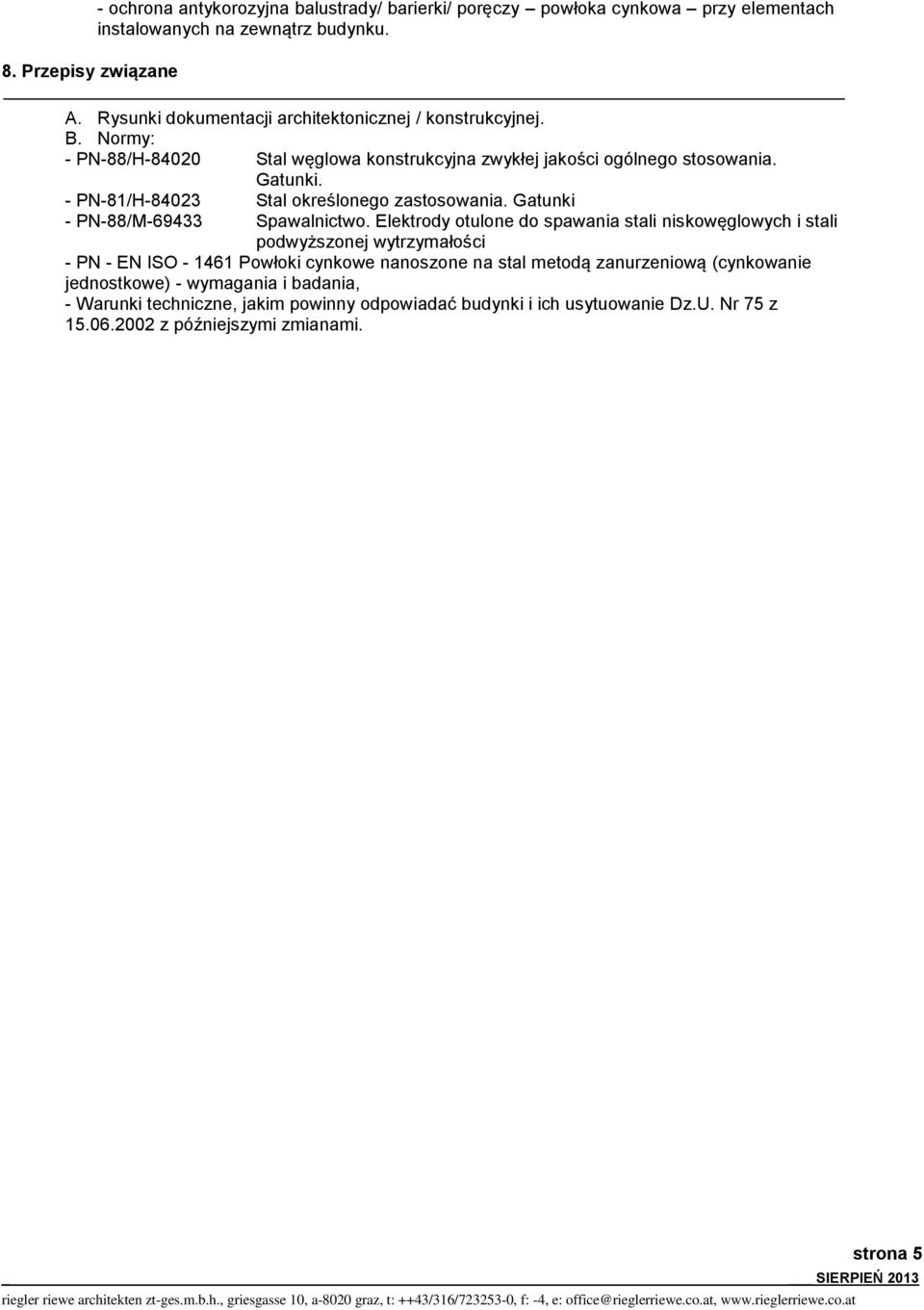

5 8. Przepisy związane - ochrona antykorozyjna balustrady/ barierki/ poręczy powłoka cynkowa przy elementach instalowanych na zewnątrz budynku. A. Rysunki dokumentacji architektonicznej / konstrukcyjnej. B. Normy: - PN-88/H Stal węglowa konstrukcyjna zwykłej jakości ogólnego stosowania. Gatunki. - PN-81/H Stal określonego zastosowania. Gatunki - PN-88/M Spawalnictwo. Elektrody otulone do spawania stali niskowęglowych i stali podwyższonej wytrzymałości - PN - EN ISO Powłoki cynkowe nanoszone na stal metodą zanurzeniową (cynkowanie jednostkowe) - wymagania i badania, - Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie Dz.U. Nr 75 z z późniejszymi zmianami. strona 5

- PN-81/H-84023 Stal określonego zastosowania. Gatunki - PN-88/M-69433 Spawalnictwo.
