Instrukcja instalacji postumentu zasilającego marinepoint seria 1000

Wielkość: px
Rozpocząć pokaz od strony:

Download "Instrukcja instalacji postumentu zasilającego marinepoint seria 1000"

Transkrypt

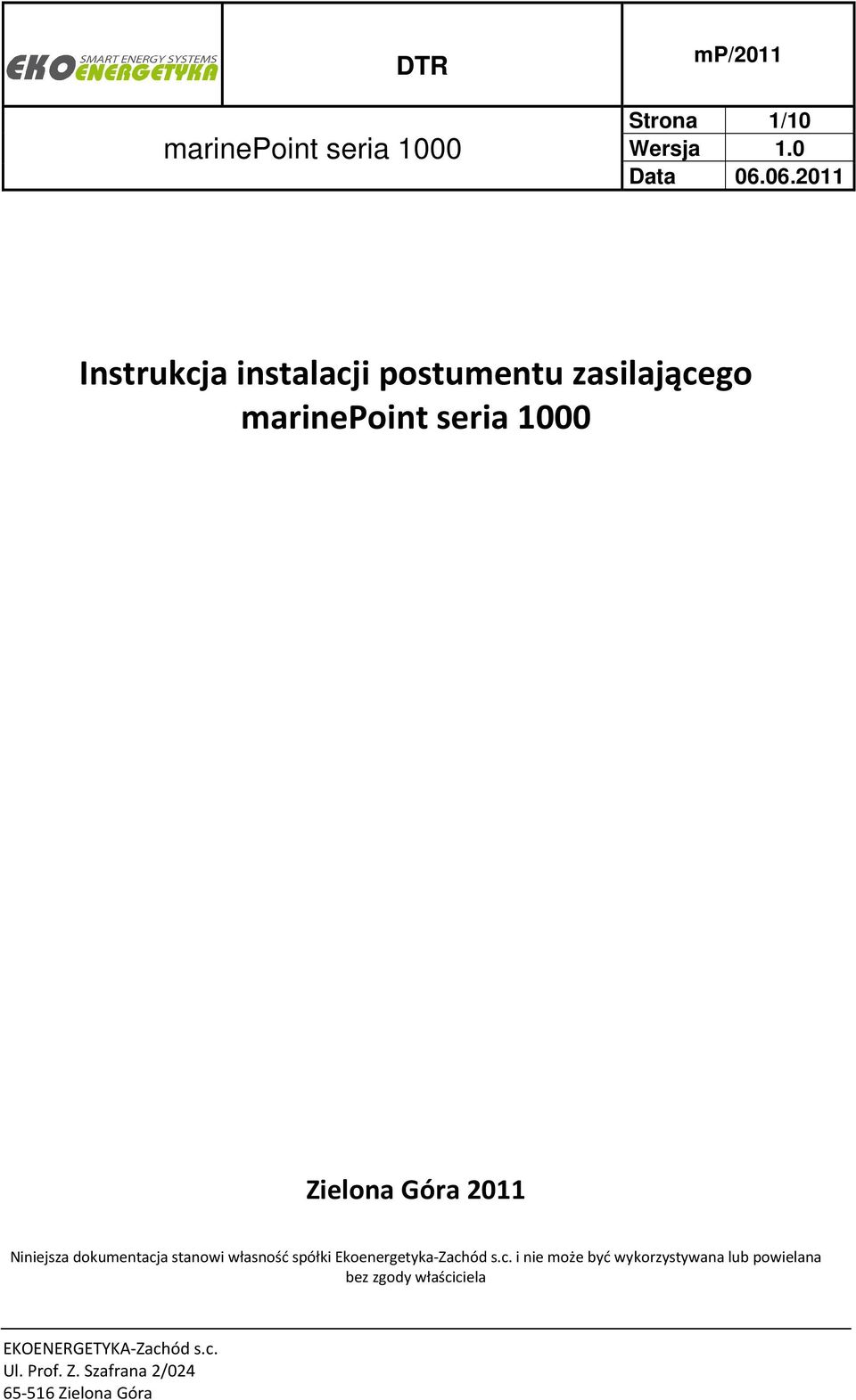

1 Strona 1/10 Instrukcja instalacji postumentu zasilającego Zielona Góra 2011 Niniejsza dokumentacja stanowi własność spółki Ekoenergetyka-Zachód s.c. i nie może być wykorzystywana lub powielana bez zgody właściciela

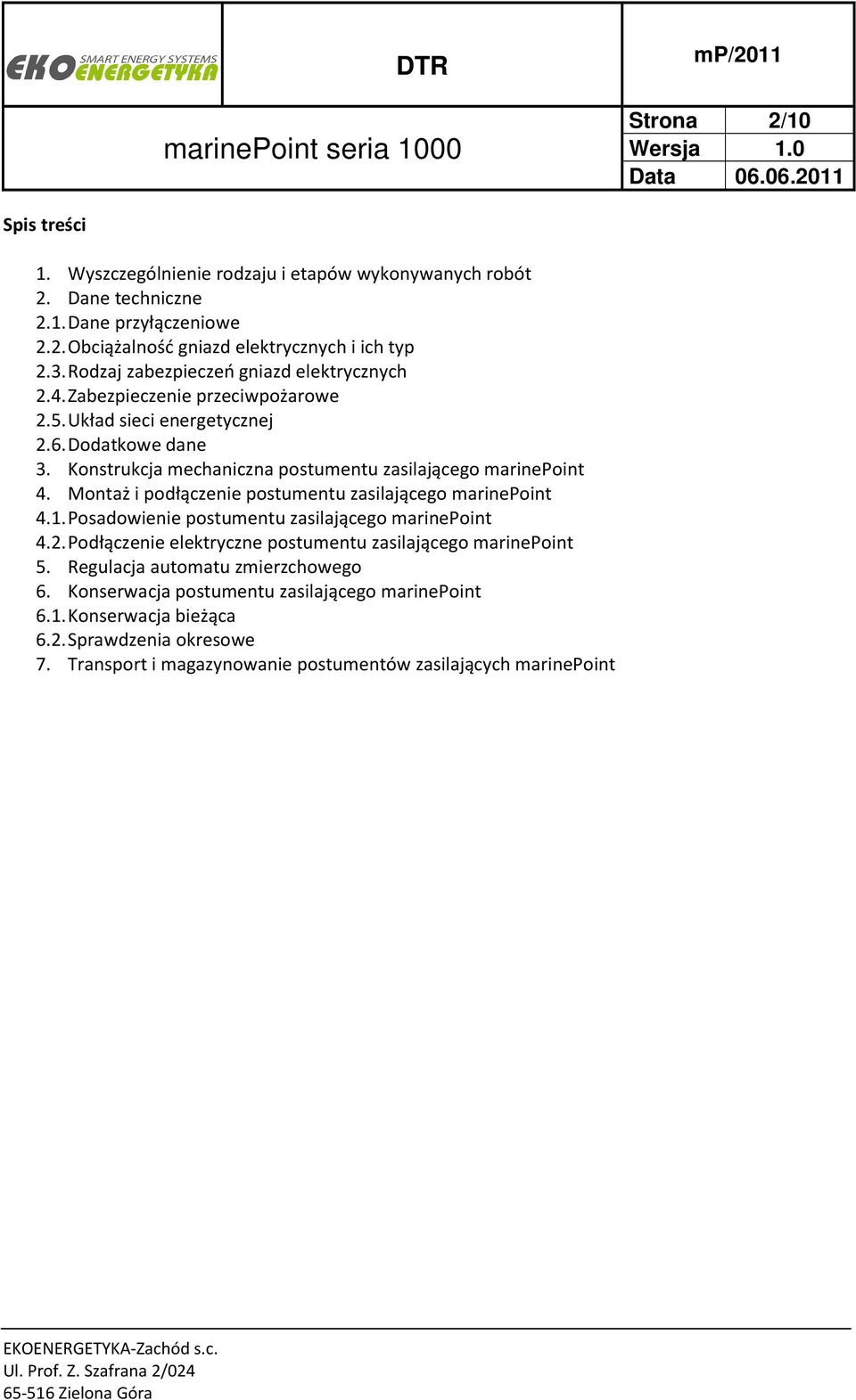

2 Strona 2/10 Spis treści 1. Wyszczególnienie rodzaju i etapów wykonywanych robót 2. Dane techniczne 2.1. Dane przyłączeniowe 2.2. Obciążalność gniazd elektrycznych i ich typ 2.3. Rodzaj zabezpieczeń gniazd elektrycznych 2.4. Zabezpieczenie przeciwpożarowe 2.5. Układ sieci energetycznej 2.6. Dodatkowe dane 3. Konstrukcja mechaniczna postumentu zasilającego marinepoint 4. Montaż i podłączenie postumentu zasilającego marinepoint 4.1. Posadowienie postumentu zasilającego marinepoint 4.2. Podłączenie elektryczne postumentu zasilającego marinepoint 5. Regulacja automatu zmierzchowego 6. Konserwacja postumentu zasilającego marinepoint 6.1. Konserwacja bieżąca 6.2. Sprawdzenia okresowe 7. Transport i magazynowanie postumentów zasilających marinepoint

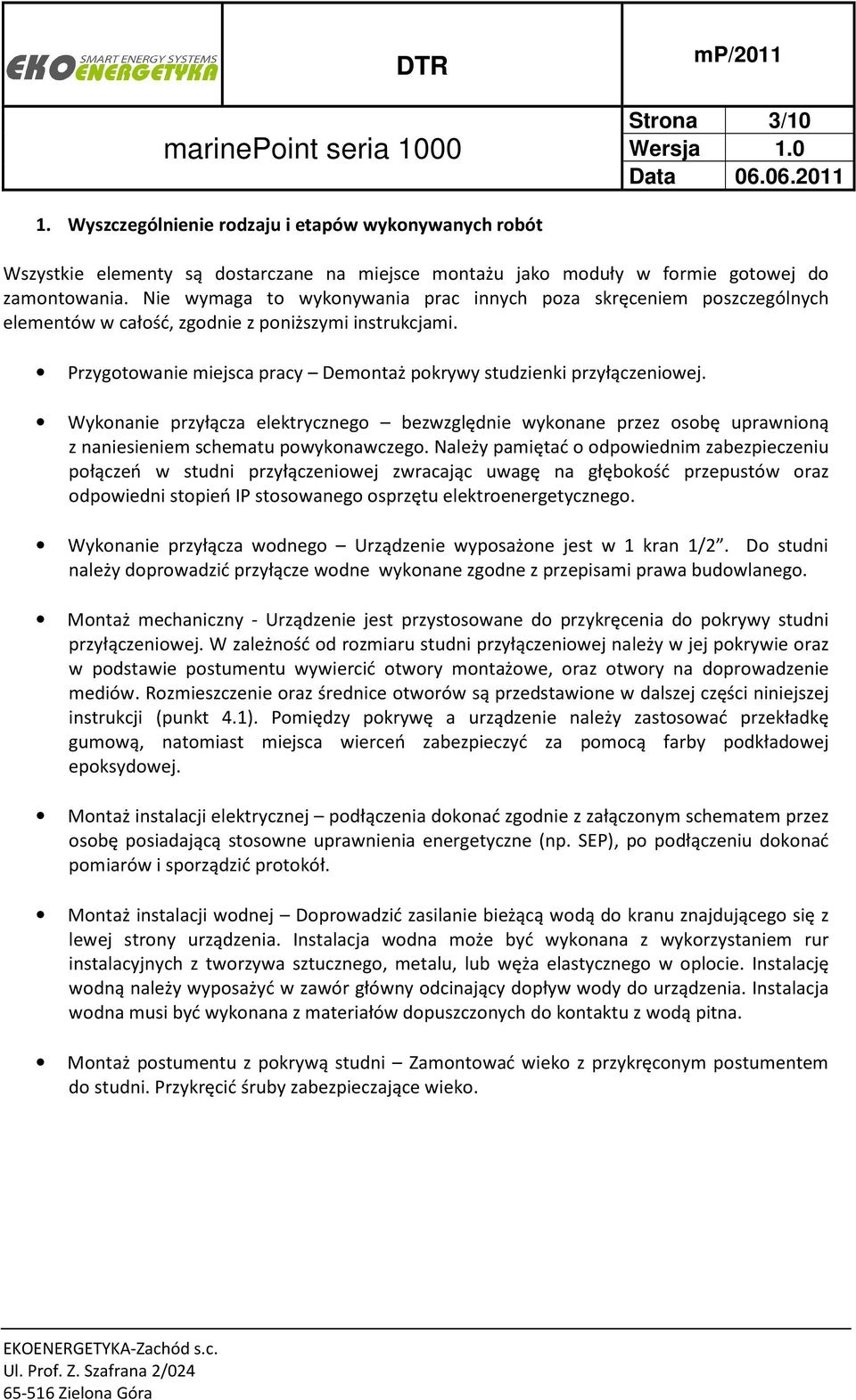

3 Strona 3/10 1. Wyszczególnienie rodzaju i etapów wykonywanych robót Wszystkie elementy są dostarczane na miejsce montażu jako moduły w formie gotowej do zamontowania. Nie wymaga to wykonywania prac innych poza skręceniem poszczególnych elementów w całość, zgodnie z poniższymi instrukcjami. Przygotowanie miejsca pracy Demontaż pokrywy studzienki przyłączeniowej. Wykonanie przyłącza elektrycznego bezwzględnie wykonane przez osobę uprawnioną z naniesieniem schematu powykonawczego. Należy pamiętać o odpowiednim zabezpieczeniu połączeń w studni przyłączeniowej zwracając uwagę na głębokość przepustów oraz odpowiedni stopień IP stosowanego osprzętu elektroenergetycznego. Wykonanie przyłącza wodnego Urządzenie wyposażone jest w 1 kran 1/2. Do studni należy doprowadzić przyłącze wodne wykonane zgodne z przepisami prawa budowlanego. Montaż mechaniczny - Urządzenie jest przystosowane do przykręcenia do pokrywy studni przyłączeniowej. W zależność od rozmiaru studni przyłączeniowej należy w jej pokrywie oraz w podstawie postumentu wywiercić otwory montażowe, oraz otwory na doprowadzenie mediów. Rozmieszczenie oraz średnice otworów są przedstawione w dalszej części niniejszej instrukcji (punkt 4.1). Pomiędzy pokrywę a urządzenie należy zastosować przekładkę gumową, natomiast miejsca wierceń zabezpieczyć za pomocą farby podkładowej epoksydowej. Montaż instalacji elektrycznej podłączenia dokonać zgodnie z załączonym schematem przez osobę posiadającą stosowne uprawnienia energetyczne (np. SEP), po podłączeniu dokonać pomiarów i sporządzić protokół. Montaż instalacji wodnej Doprowadzić zasilanie bieżącą wodą do kranu znajdującego się z lewej strony urządzenia. Instalacja wodna może być wykonana z wykorzystaniem rur instalacyjnych z tworzywa sztucznego, metalu, lub węża elastycznego w oplocie. Instalację wodną należy wyposażyć w zawór główny odcinający dopływ wody do urządzenia. Instalacja wodna musi być wykonana z materiałów dopuszczonych do kontaktu z wodą pitna. Montaż postumentu z pokrywą studni Zamontować wieko z przykręconym postumentem do studni. Przykręcić śruby zabezpieczające wieko.

4 Strona 4/10 2. Dane techniczne 2.1. Dane przyłączeniowe Napięcie zasilania: 3x230/400 V Zabezpieczenie główne: 3P 25A Przyłącze wodne: 1/ Obciążalność gniazd elektrycznych i ich typ 2 x gniazdo jednofazowe przemysłowe P+N+E : 16 A 2.3. Rodzaj zabezpieczeń gniazd elektrycznych Gniazda wtykowe zabezpieczone za pomocą osobnych wyłączników nadmiarowo-prądowych cls6-b16. Ochrona przeciwporażeniowa dodatkowa w postaci wyłącznika różnicowoprądowego CFI6-40/4/ Zabezpieczenie przeciwpożarowe Wyłącznik różnicowoprądowy, I n =30 ma, CFI6-40/4/ Układ sieci TNS 2.6. Dodatkowe dane Klasa ochronności: I Stopień ochrony: IP 54 Zakres temperatur pracy: -20 o C/+50 o C

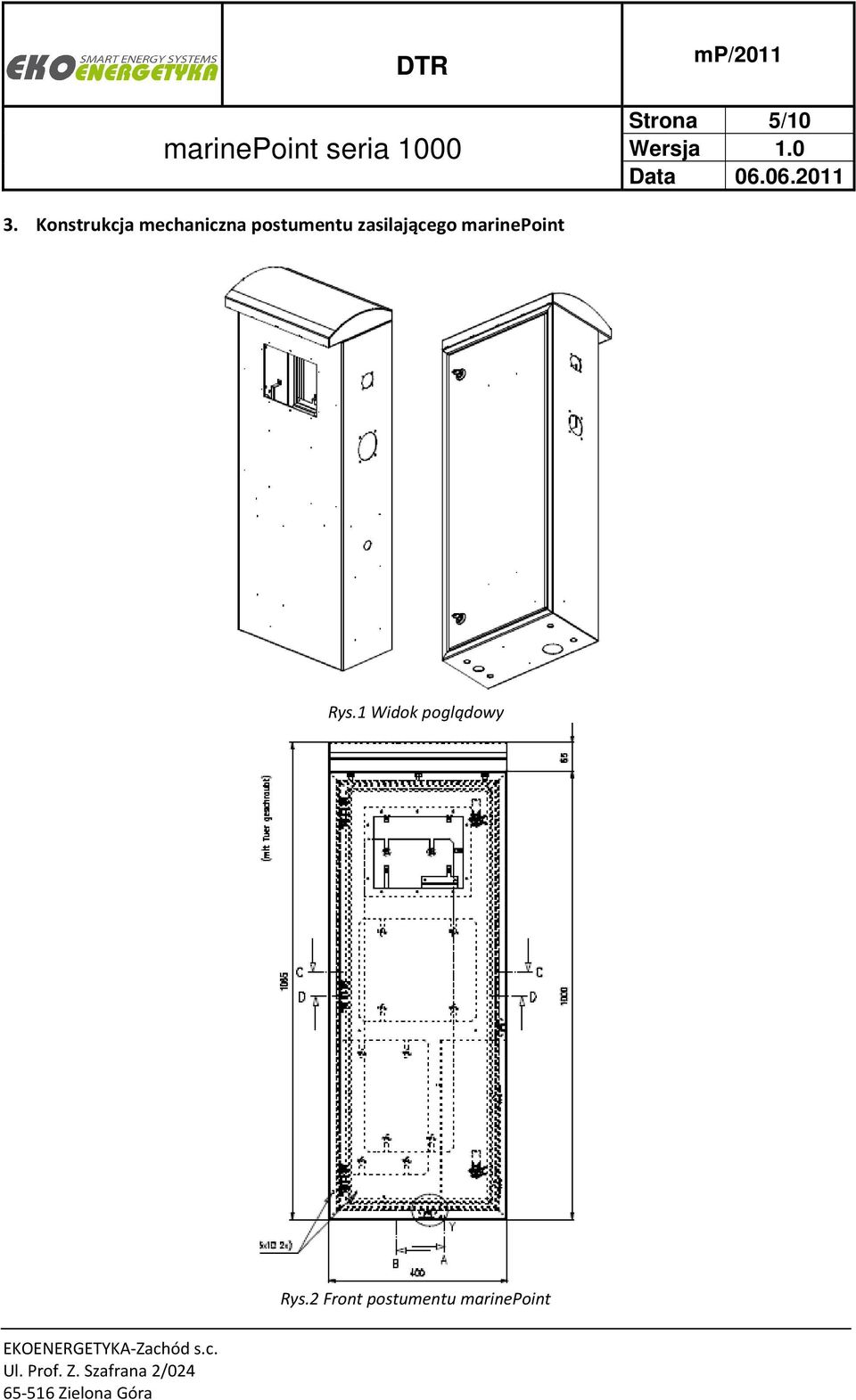

5 Strona 5/10 3. Konstrukcja mechaniczna postumentu zasilającego marinepoint Rys.1 Widok poglądowy Rys.2 Front postumentu marinepoint

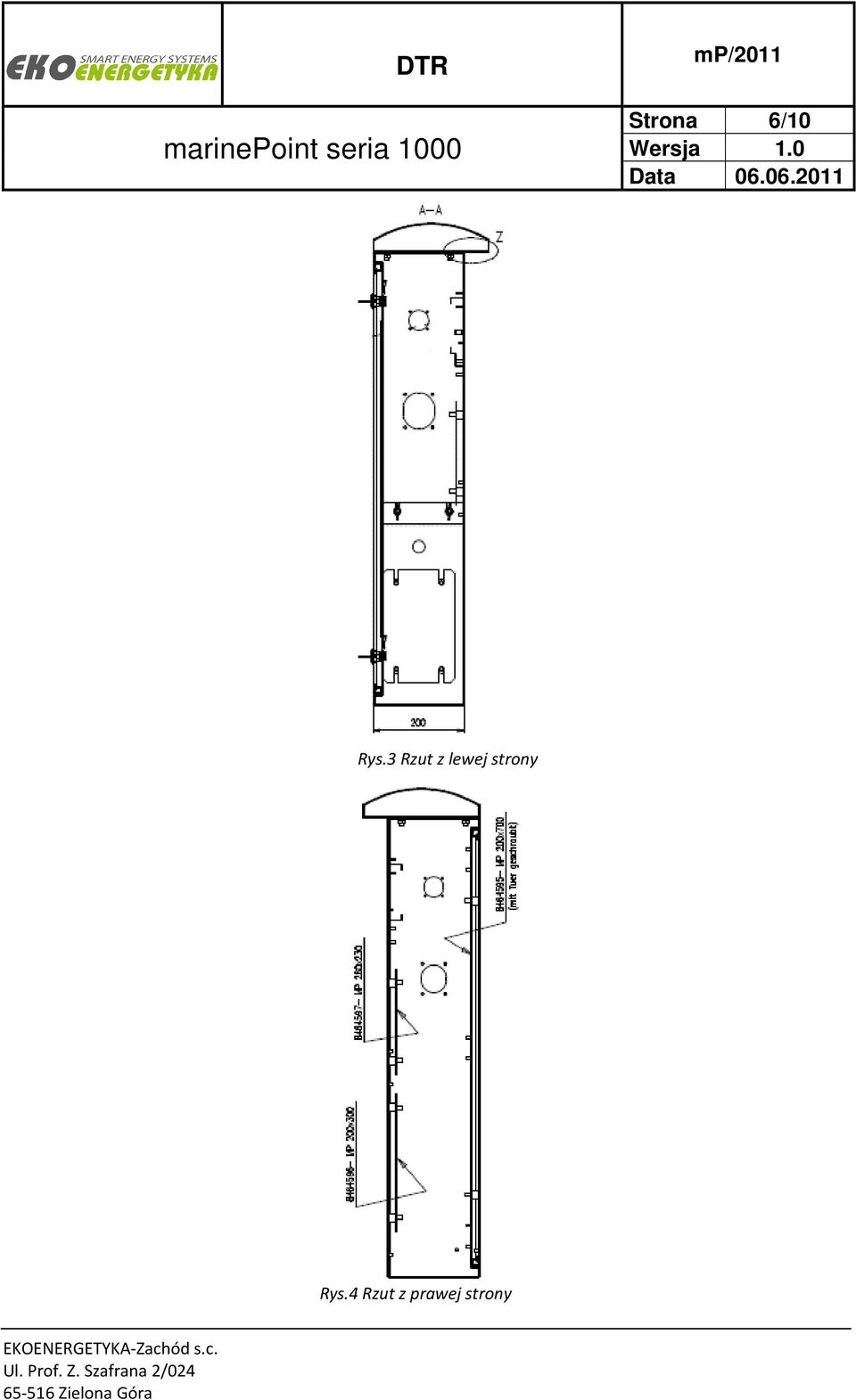

6 Strona 6/10 Rys.3 Rzut z lewej strony Rys.4 Rzut z prawej strony

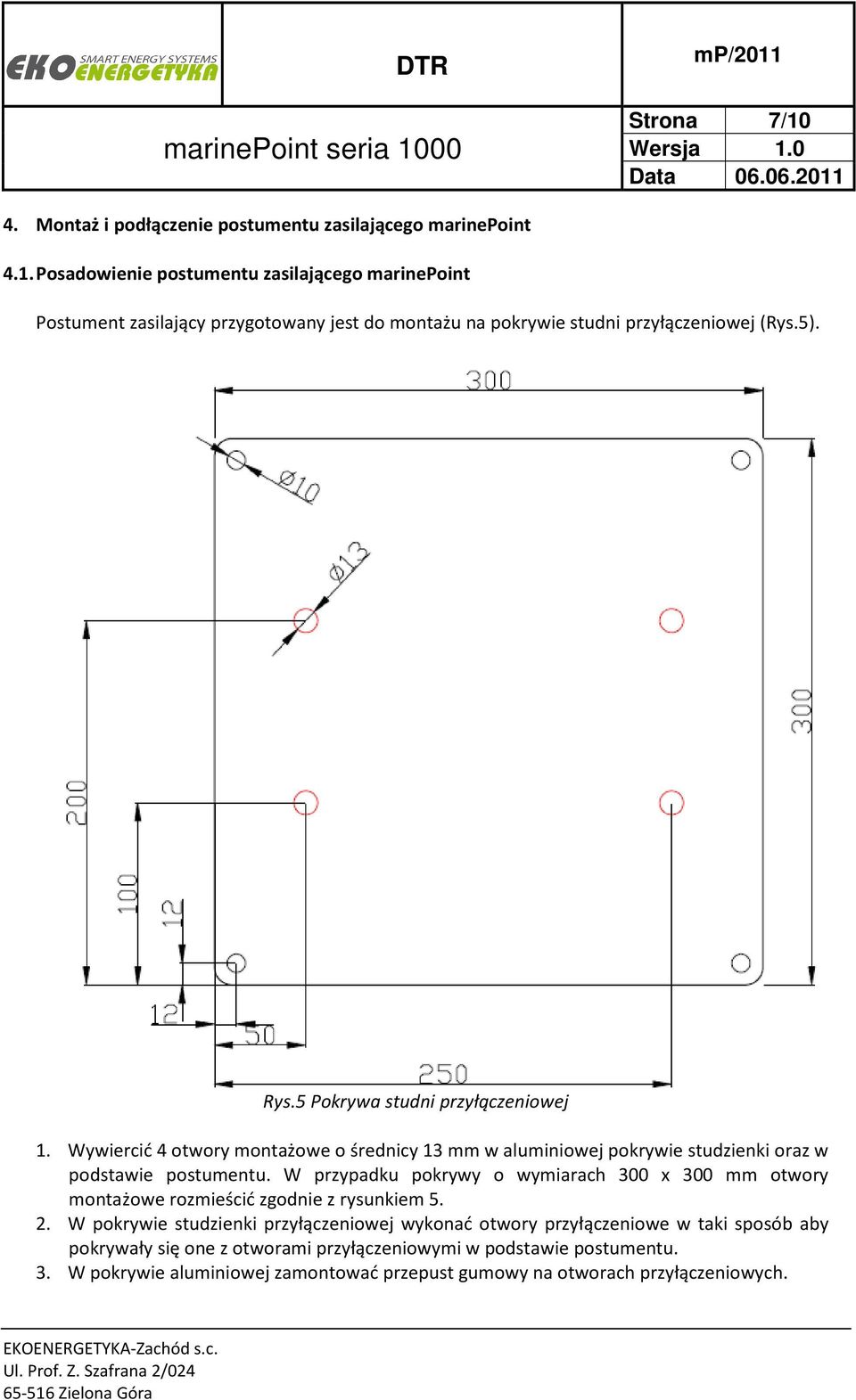

7 Strona 7/10 4. Montaż i podłączenie postumentu zasilającego marinepoint 4.1. Posadowienie postumentu zasilającego marinepoint Postument zasilający przygotowany jest do montażu na pokrywie studni przyłączeniowej (Rys.5). Rys.5 Pokrywa studni przyłączeniowej 1. Wywiercić 4 otwory montażowe o średnicy 13 mm w aluminiowej pokrywie studzienki oraz w podstawie postumentu. W przypadku pokrywy o wymiarach 300 x 300 mm otwory montażowe rozmieścić zgodnie z rysunkiem W pokrywie studzienki przyłączeniowej wykonać otwory przyłączeniowe w taki sposób aby pokrywały się one z otworami przyłączeniowymi w podstawie postumentu. 3. W pokrywie aluminiowej zamontować przepust gumowy na otworach przyłączeniowych.

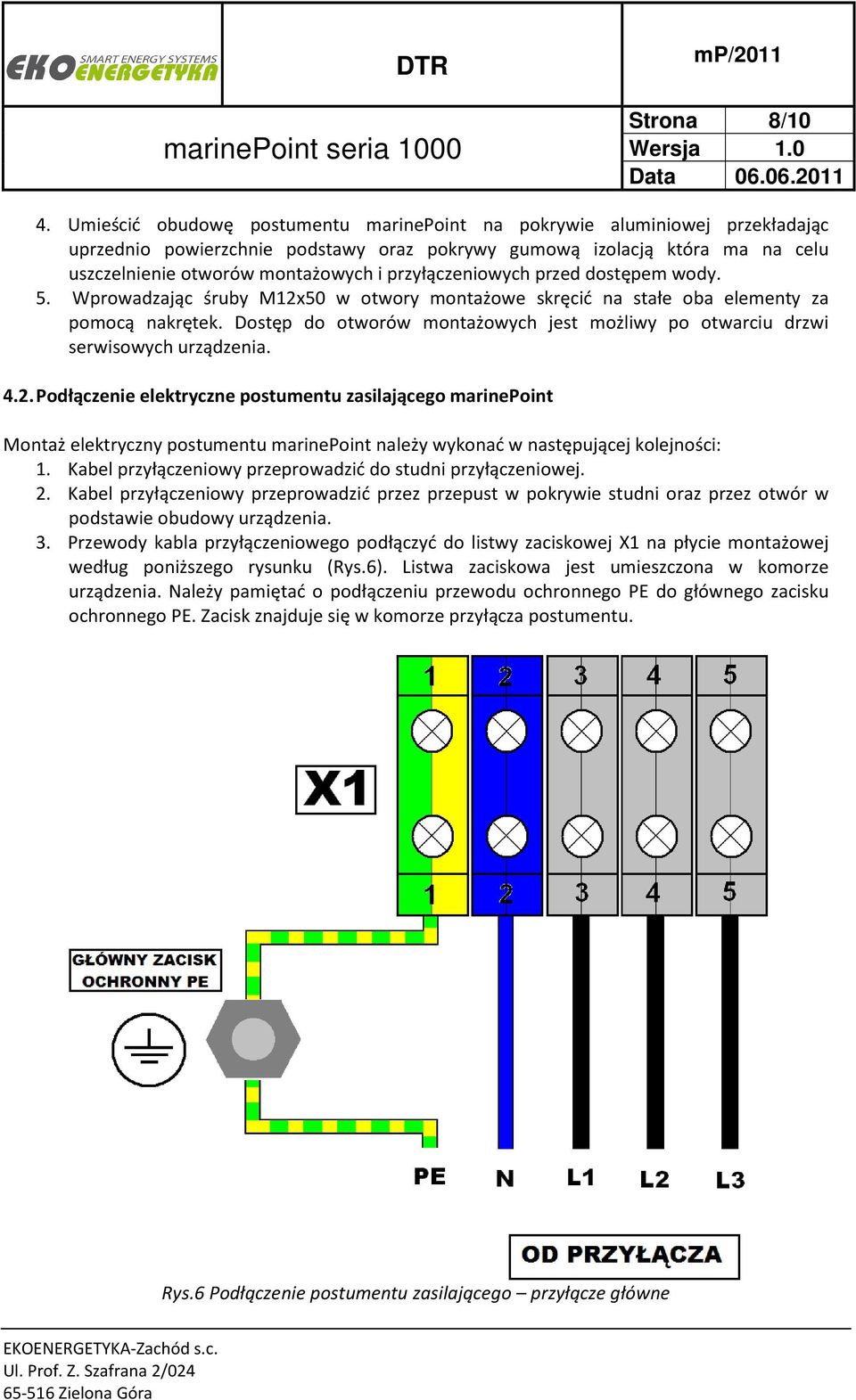

8 Strona 8/10 4. Umieścić obudowę postumentu marinepoint na pokrywie aluminiowej przekładając uprzednio powierzchnie podstawy oraz pokrywy gumową izolacją która ma na celu uszczelnienie otworów montażowych i przyłączeniowych przed dostępem wody. 5. Wprowadzając śruby M12x50 w otwory montażowe skręcić na stałe oba elementy za pomocą nakrętek. Dostęp do otworów montażowych jest możliwy po otwarciu drzwi serwisowych urządzenia Podłączenie elektryczne postumentu zasilającego marinepoint Montaż elektryczny postumentu marinepoint należy wykonać w następującej kolejności: 1. Kabel przyłączeniowy przeprowadzić do studni przyłączeniowej. 2. Kabel przyłączeniowy przeprowadzić przez przepust w pokrywie studni oraz przez otwór w podstawie obudowy urządzenia. 3. Przewody kabla przyłączeniowego podłączyć do listwy zaciskowej X1 na płycie montażowej według poniższego rysunku (Rys.6). Listwa zaciskowa jest umieszczona w komorze urządzenia. Należy pamiętać o podłączeniu przewodu ochronnego PE do głównego zacisku ochronnego PE. Zacisk znajduje się w komorze przyłącza postumentu. Rys.6 Podłączenie postumentu zasilającego przyłącze główne

9 Strona 9/10 Rys.7 Schemat instalacji elektrycznej

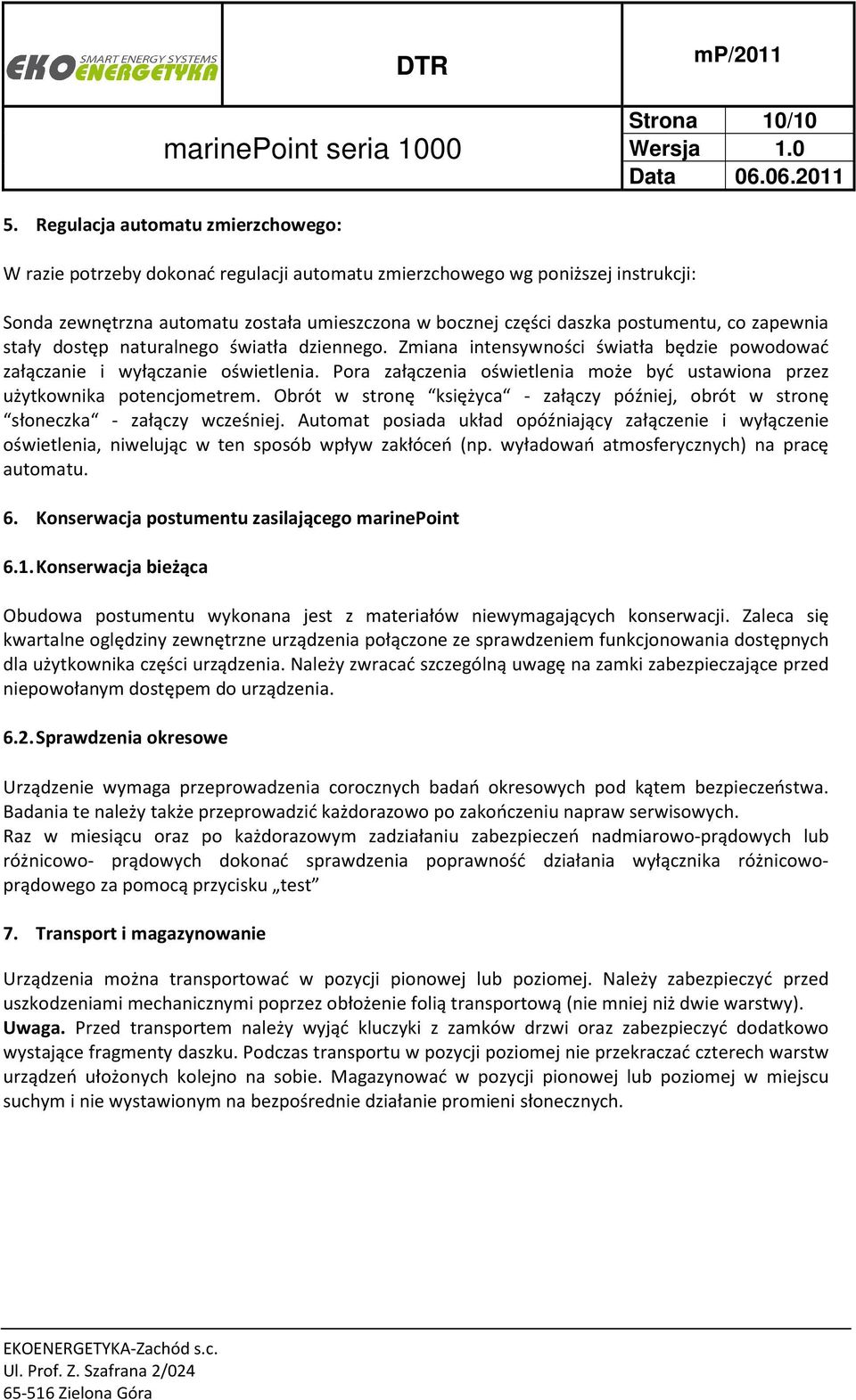

10 Strona 10/10 5. Regulacja automatu zmierzchowego: W razie potrzeby dokonać regulacji automatu zmierzchowego wg poniższej instrukcji: Sonda zewnętrzna automatu została umieszczona w bocznej części daszka postumentu, co zapewnia stały dostęp naturalnego światła dziennego. Zmiana intensywności światła będzie powodować załączanie i wyłączanie oświetlenia. Pora załączenia oświetlenia może być ustawiona przez użytkownika potencjometrem. Obrót w stronę księżyca - załączy później, obrót w stronę słoneczka - załączy wcześniej. Automat posiada układ opóźniający załączenie i wyłączenie oświetlenia, niwelując w ten sposób wpływ zakłóceń (np. wyładowań atmosferycznych) na pracę automatu. 6. Konserwacja postumentu zasilającego marinepoint 6.1. Konserwacja bieżąca Obudowa postumentu wykonana jest z materiałów niewymagających konserwacji. Zaleca się kwartalne oględziny zewnętrzne urządzenia połączone ze sprawdzeniem funkcjonowania dostępnych dla użytkownika części urządzenia. Należy zwracać szczególną uwagę na zamki zabezpieczające przed niepowołanym dostępem do urządzenia Sprawdzenia okresowe Urządzenie wymaga przeprowadzenia corocznych badań okresowych pod kątem bezpieczeństwa. Badania te należy także przeprowadzić każdorazowo po zakończeniu napraw serwisowych. Raz w miesiącu oraz po każdorazowym zadziałaniu zabezpieczeń nadmiarowo-prądowych lub różnicowo- prądowych dokonać sprawdzenia poprawność działania wyłącznika różnicowoprądowego za pomocą przycisku test 7. Transport i magazynowanie Urządzenia można transportować w pozycji pionowej lub poziomej. Należy zabezpieczyć przed uszkodzeniami mechanicznymi poprzez obłożenie folią transportową (nie mniej niż dwie warstwy). Uwaga. Przed transportem należy wyjąć kluczyki z zamków drzwi oraz zabezpieczyć dodatkowo wystające fragmenty daszku. Podczas transportu w pozycji poziomej nie przekraczać czterech warstw urządzeń ułożonych kolejno na sobie. Magazynować w pozycji pionowej lub poziomej w miejscu suchym i nie wystawionym na bezpośrednie działanie promieni słonecznych.
