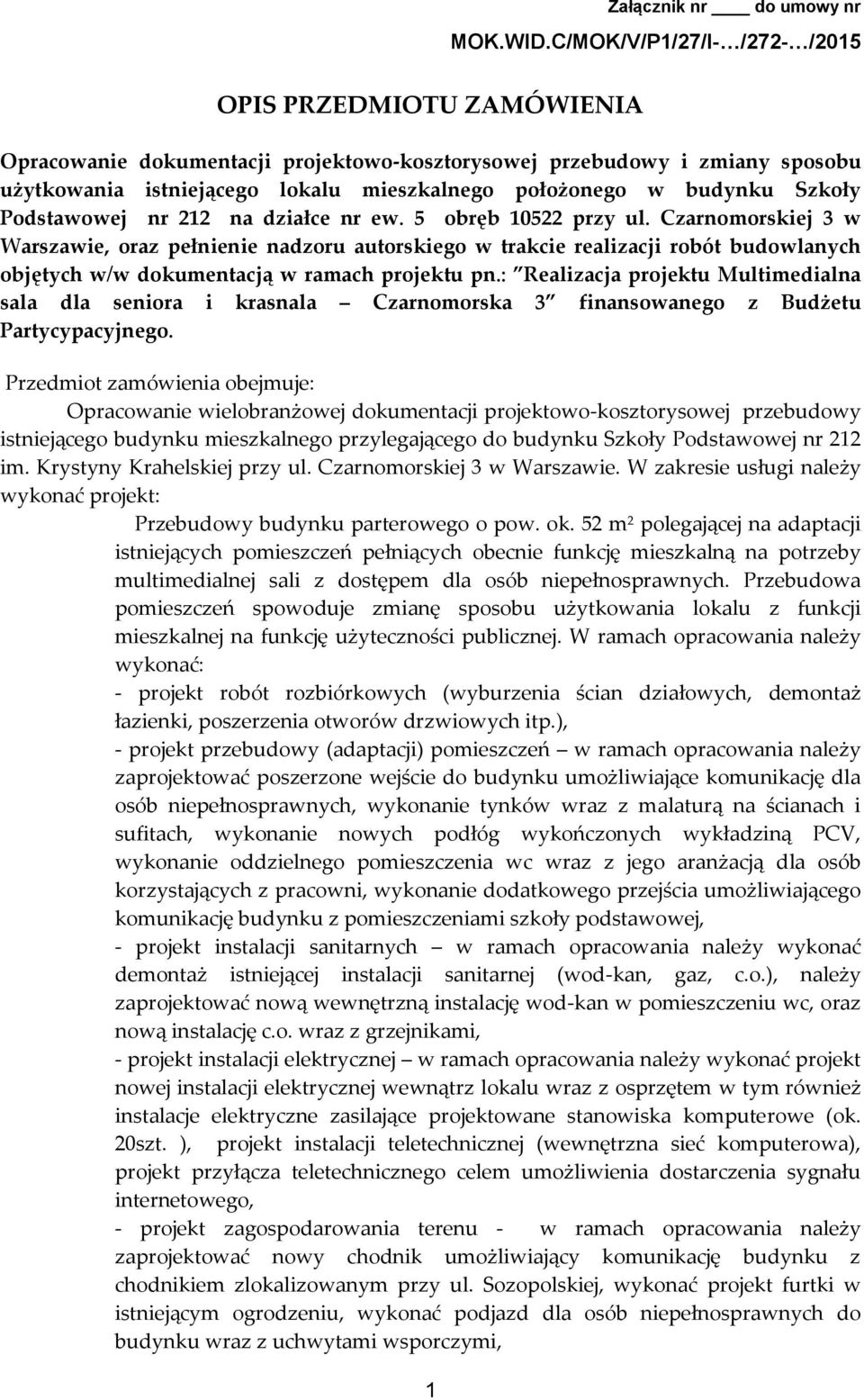

1 Załącznik nr do umowy nr MOK.WID.C/MOK/V/P1/27/I- /272- /2015 OPIS PRZEDMIOTU ZAMÓWIENIA Opracowanie dokumentacji projektowo-kosztorysowej przebudowy i zmiany sposobu użytkowania istniejącego lokalu mieszkalnego położonego w budynku Szkoły Podstawowej nr 212 na działce nr ew. 5 obręb przy ul. Czarnomorskiej 3 w Warszawie, oraz pełnienie nadzoru autorskiego w trakcie realizacji robót budowlanych objętych w/w dokumentacją w ramach projektu pn.: Realizacja projektu Multimedialna sala dla seniora i krasnala Czarnomorska 3 finansowanego z Budżetu Partycypacyjnego. Przedmiot zamówienia obejmuje: Opracowanie wielobranżowej dokumentacji projektowo-kosztorysowej przebudowy istniejącego budynku mieszkalnego przylegającego do budynku Szkoły Podstawowej nr 212 im. Krystyny Krahelskiej przy ul. Czarnomorskiej 3 w Warszawie. W zakresie usługi należy wykonać projekt: Przebudowy budynku parterowego o pow. ok. 52 m 2 polegającej na adaptacji istniejących pomieszczeń pełniących obecnie funkcję mieszkalną na potrzeby multimedialnej sali z dostępem dla osób niepełnosprawnych. Przebudowa pomieszczeń spowoduje zmianę sposobu użytkowania lokalu z funkcji mieszkalnej na funkcję użyteczności publicznej. W ramach opracowania należy wykonać: - projekt robót rozbiórkowych (wyburzenia ścian działowych, demontaż łazienki, poszerzenia otworów drzwiowych itp.), - projekt przebudowy (adaptacji) pomieszczeń w ramach opracowania należy zaprojektować poszerzone wejście do budynku umożliwiające komunikację dla osób niepełnosprawnych, wykonanie tynków wraz z malaturą na ścianach i sufitach, wykonanie nowych podłóg wykończonych wykładziną PCV, wykonanie oddzielnego pomieszczenia wc wraz z jego aranżacją dla osób korzystających z pracowni, wykonanie dodatkowego przejścia umożliwiającego komunikację budynku z pomieszczeniami szkoły podstawowej, - projekt instalacji sanitarnych w ramach opracowania należy wykonać demontaż istniejącej instalacji sanitarnej (wod-kan, gaz, c.o.), należy zaprojektować nową wewnętrzną instalację wod-kan w pomieszczeniu wc, oraz nową instalację c.o. wraz z grzejnikami, - projekt instalacji elektrycznej w ramach opracowania należy wykonać projekt nowej instalacji elektrycznej wewnątrz lokalu wraz z osprzętem w tym również instalacje elektryczne zasilające projektowane stanowiska komputerowe (ok. 20szt. ), projekt instalacji teletechnicznej (wewnętrzna sieć komputerowa), projekt przyłącza teletechnicznego celem umożliwienia dostarczenia sygnału internetowego, - projekt zagospodarowania terenu - w ramach opracowania należy zaprojektować nowy chodnik umożliwiający komunikację budynku z chodnikiem zlokalizowanym przy ul. Sozopolskiej, wykonać projekt furtki w istniejącym ogrodzeniu, wykonać podjazd dla osób niepełnosprawnych do budynku wraz z uchwytami wsporczymi, 1

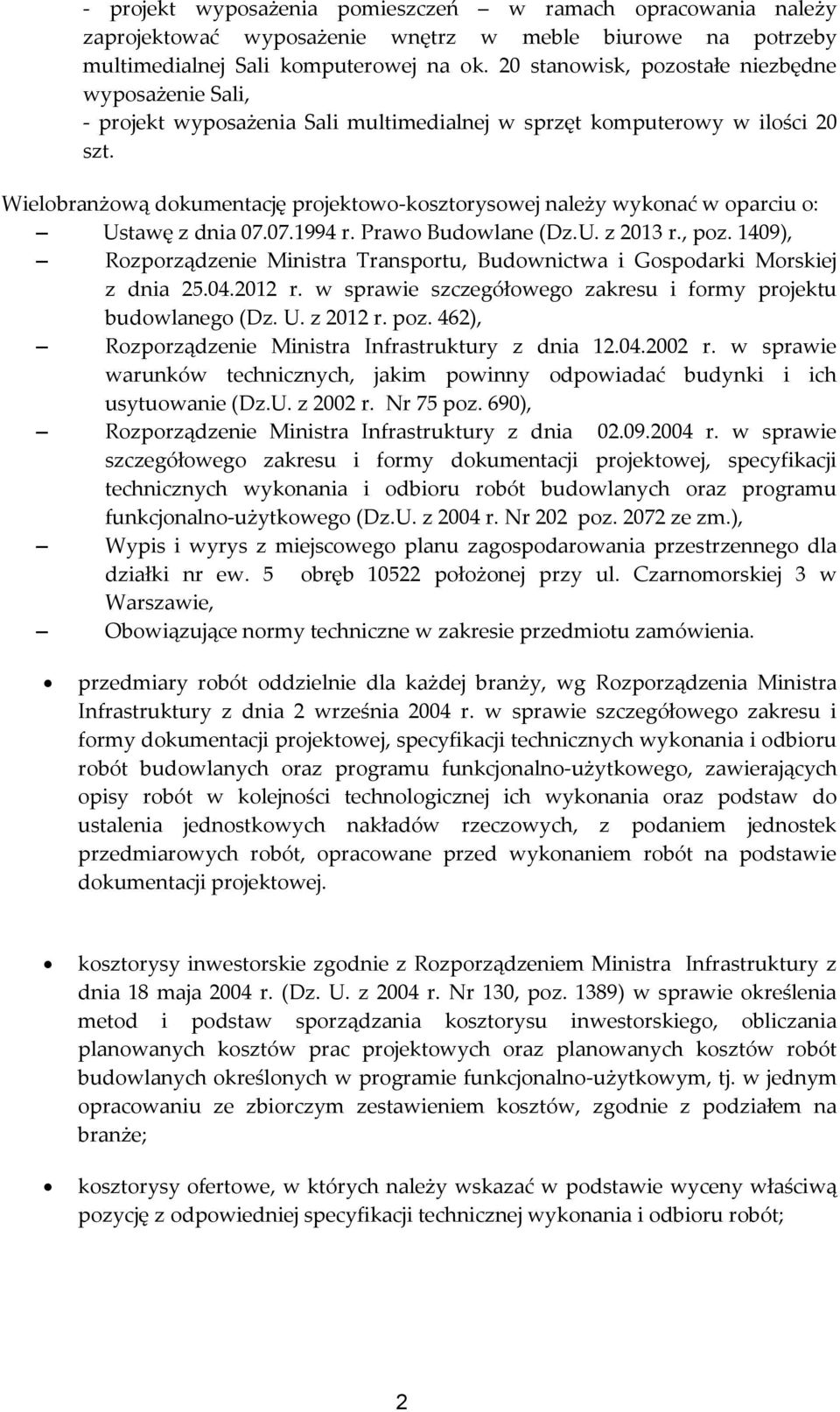

2 - projekt wyposażenia pomieszczeń w ramach opracowania należy zaprojektować wyposażenie wnętrz w meble biurowe na potrzeby multimedialnej Sali komputerowej na ok. 20 stanowisk, pozostałe niezbędne wyposażenie Sali, - projekt wyposażenia Sali multimedialnej w sprzęt komputerowy w ilości 20 szt. Wielobranżową dokumentację projektowo-kosztorysowej należy wykonać w oparciu o: Ustawę z dnia r. Prawo Budowlane (Dz.U. z 2013 r., poz. 1409), Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z 2012 r. poz. 462), Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2002 r. Nr 75 poz. 690), Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz.U. z 2004 r. Nr 202 poz ze zm.), Wypis i wyrys z miejscowego planu zagospodarowania przestrzennego dla działki nr ew. 5 obręb położonej przy ul. Czarnomorskiej 3 w Warszawie, Obowiązujące normy techniczne w zakresie przedmiotu zamówienia. przedmiary robót oddzielnie dla każdej branży, wg Rozporządzenia Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego, zawierających opisy robót w kolejności technologicznej ich wykonania oraz podstaw do ustalenia jednostkowych nakładów rzeczowych, z podaniem jednostek przedmiarowych robót, opracowane przed wykonaniem robót na podstawie dokumentacji projektowej. kosztorysy inwestorskie zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 18 maja 2004 r. (Dz. U. z 2004 r. Nr 130, poz. 1389) w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno-użytkowym, tj. w jednym opracowaniu ze zbiorczym zestawieniem kosztów, zgodnie z podziałem na branże; kosztorysy ofertowe, w których należy wskazać w podstawie wyceny właściwą pozycję z odpowiedniej specyfikacji technicznej wykonania i odbioru robót; 2

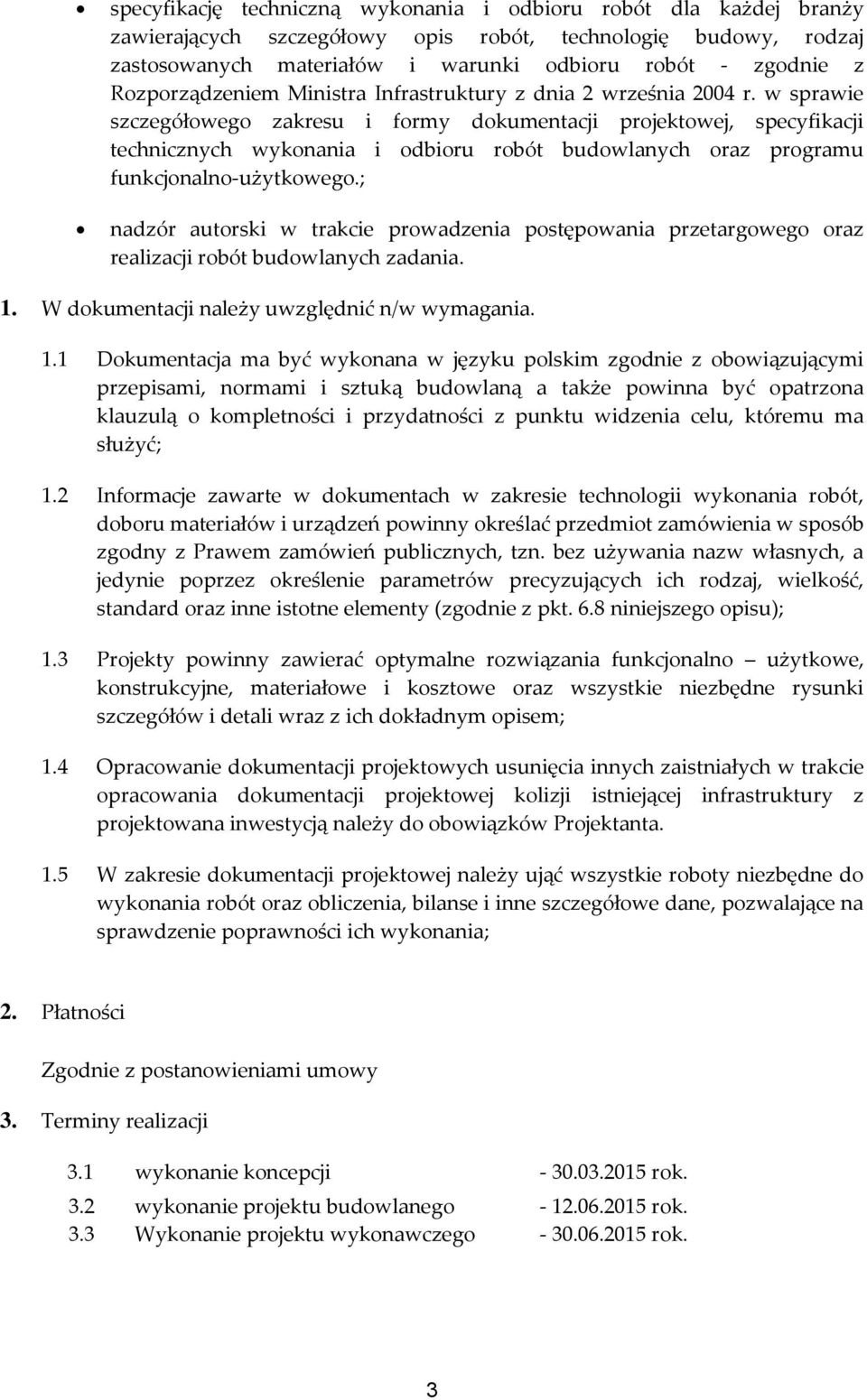

3 specyfikację techniczną wykonania i odbioru robót dla każdej branży zawierających szczegółowy opis robót, technologię budowy, rodzaj zastosowanych materiałów i warunki odbioru robót - zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego.; nadzór autorski w trakcie prowadzenia postępowania przetargowego oraz realizacji robót budowlanych zadania. 1. W dokumentacji należy uwzględnić n/w wymagania. 1.1 Dokumentacja ma być wykonana w języku polskim zgodnie z obowiązującymi przepisami, normami i sztuką budowlaną a także powinna być opatrzona klauzulą o kompletności i przydatności z punktu widzenia celu, któremu ma służyć; 1.2 Informacje zawarte w dokumentach w zakresie technologii wykonania robót, doboru materiałów i urządzeń powinny określać przedmiot zamówienia w sposób zgodny z Prawem zamówień publicznych, tzn. bez używania nazw własnych, a jedynie poprzez określenie parametrów precyzujących ich rodzaj, wielkość, standard oraz inne istotne elementy (zgodnie z pkt. 6.8 niniejszego opisu); 1.3 Projekty powinny zawierać optymalne rozwiązania funkcjonalno użytkowe, konstrukcyjne, materiałowe i kosztowe oraz wszystkie niezbędne rysunki szczegółów i detali wraz z ich dokładnym opisem; 1.4 Opracowanie dokumentacji projektowych usunięcia innych zaistniałych w trakcie opracowania dokumentacji projektowej kolizji istniejącej infrastruktury z projektowana inwestycją należy do obowiązków Projektanta. 1.5 W zakresie dokumentacji projektowej należy ująć wszystkie roboty niezbędne do wykonania robót oraz obliczenia, bilanse i inne szczegółowe dane, pozwalające na sprawdzenie poprawności ich wykonania; 2. Płatności Zgodnie z postanowieniami umowy 3. Terminy realizacji 3.1 wykonanie koncepcji rok. 3.2 wykonanie projektu budowlanego rok. 3.3 Wykonanie projektu wykonawczego rok. 3

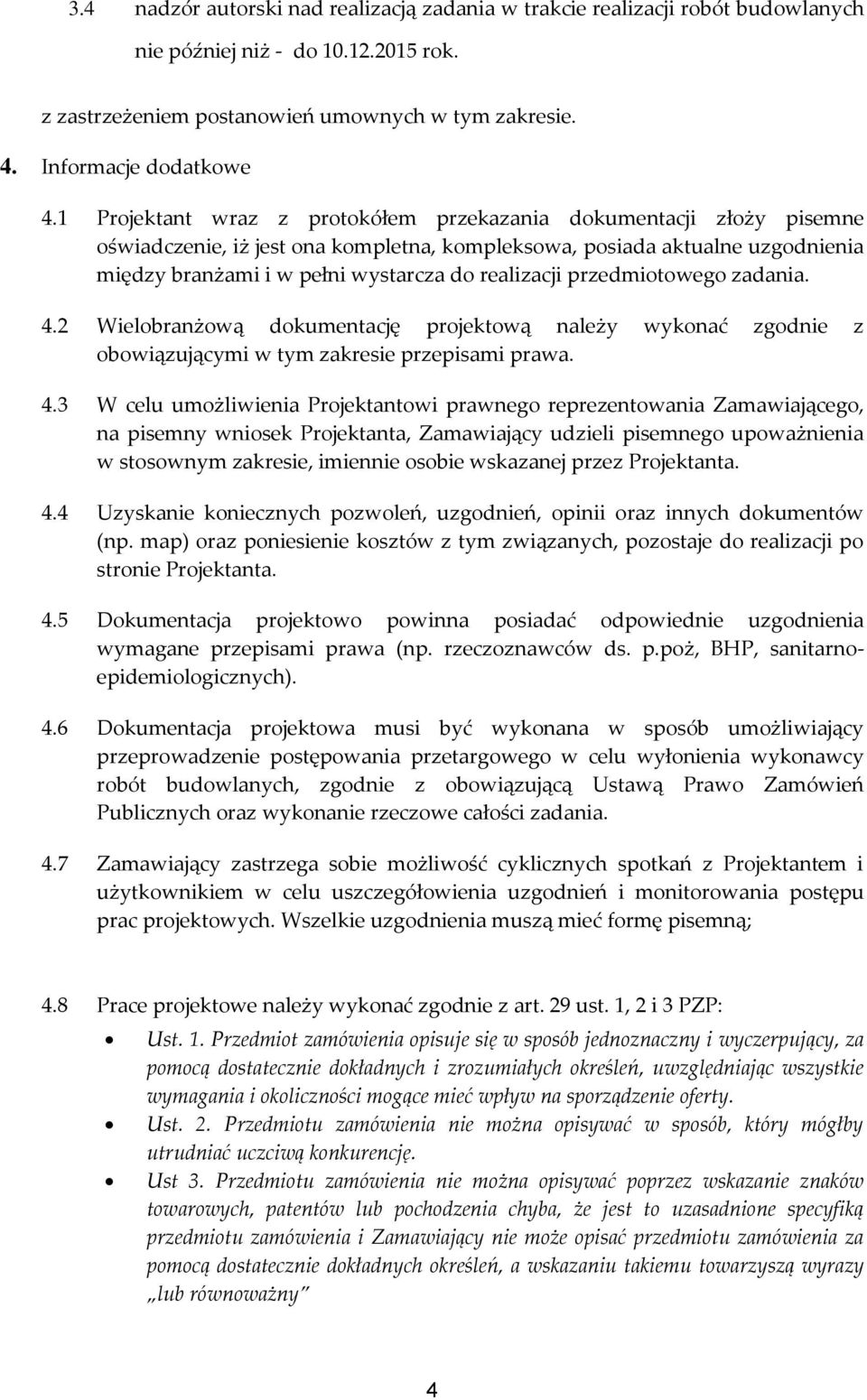

4 3.4 nadzór autorski nad realizacją zadania w trakcie realizacji robót budowlanych nie później niż - do rok. z zastrzeżeniem postanowień umownych w tym zakresie. 4. Informacje dodatkowe 4.1 Projektant wraz z protokółem przekazania dokumentacji złoży pisemne oświadczenie, iż jest ona kompletna, kompleksowa, posiada aktualne uzgodnienia między branżami i w pełni wystarcza do realizacji przedmiotowego zadania. 4.2 Wielobranżową dokumentację projektową należy wykonać zgodnie z obowiązującymi w tym zakresie przepisami prawa. 4.3 W celu umożliwienia Projektantowi prawnego reprezentowania Zamawiającego, na pisemny wniosek Projektanta, Zamawiający udzieli pisemnego upoważnienia w stosownym zakresie, imiennie osobie wskazanej przez Projektanta. 4.4 Uzyskanie koniecznych pozwoleń, uzgodnień, opinii oraz innych dokumentów (np. map) oraz poniesienie kosztów z tym związanych, pozostaje do realizacji po stronie Projektanta. 4.5 Dokumentacja projektowo powinna posiadać odpowiednie uzgodnienia wymagane przepisami prawa (np. rzeczoznawców ds. p.poż, BHP, sanitarnoepidemiologicznych). 4.6 Dokumentacja projektowa musi być wykonana w sposób umożliwiający przeprowadzenie postępowania przetargowego w celu wyłonienia wykonawcy robót budowlanych, zgodnie z obowiązującą Ustawą Prawo Zamówień Publicznych oraz wykonanie rzeczowe całości zadania. 4.7 Zamawiający zastrzega sobie możliwość cyklicznych spotkań z Projektantem i użytkownikiem w celu uszczegółowienia uzgodnień i monitorowania postępu prac projektowych. Wszelkie uzgodnienia muszą mieć formę pisemną; 4.8 Prace projektowe należy wykonać zgodnie z art. 29 ust. 1, 2 i 3 PZP: Ust. 1. Przedmiot zamówienia opisuje się w sposób jednoznaczny i wyczerpujący, za pomocą dostatecznie dokładnych i zrozumiałych określeń, uwzględniając wszystkie wymagania i okoliczności mogące mieć wpływ na sporządzenie oferty. Ust. 2. Przedmiotu zamówienia nie można opisywać w sposób, który mógłby utrudniać uczciwą konkurencję. Ust 3. Przedmiotu zamówienia nie można opisywać poprzez wskazanie znaków towarowych, patentów lub pochodzenia chyba, że jest to uzasadnione specyfiką przedmiotu zamówienia i Zamawiający nie może opisać przedmiotu zamówienia za pomocą dostatecznie dokładnych określeń, a wskazaniu takiemu towarzyszą wyrazy lub równoważny 4

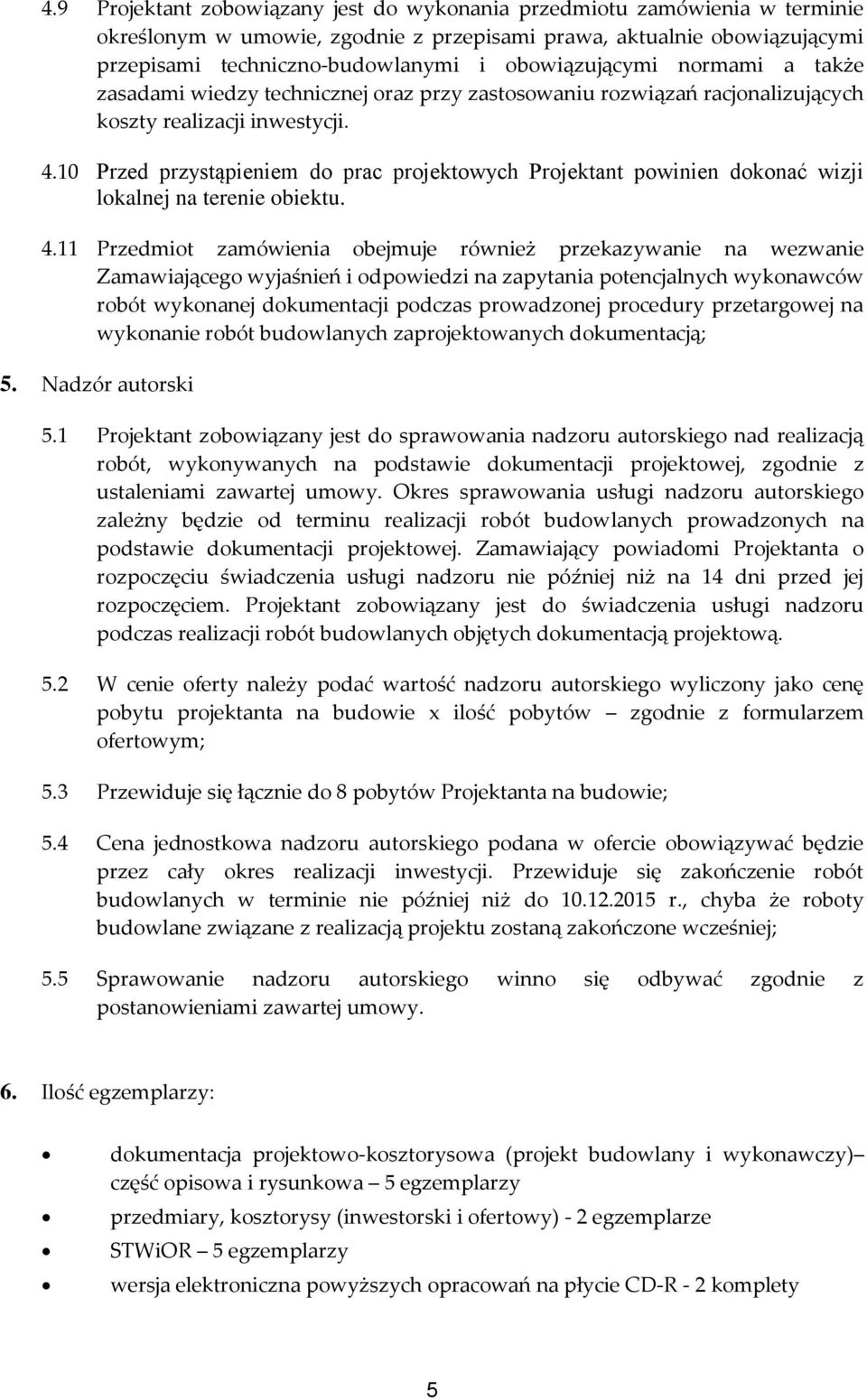

5 4.9 Projektant zobowiązany jest do wykonania przedmiotu zamówienia w terminie określonym w umowie, zgodnie z przepisami prawa, aktualnie obowiązującymi przepisami techniczno-budowlanymi i obowiązującymi normami a także zasadami wiedzy technicznej oraz przy zastosowaniu rozwiązań racjonalizujących koszty realizacji inwestycji Przed przystąpieniem do prac projektowych Projektant powinien dokonać wizji lokalnej na terenie obiektu Przedmiot zamówienia obejmuje również przekazywanie na wezwanie Zamawiającego wyjaśnień i odpowiedzi na zapytania potencjalnych wykonawców robót wykonanej dokumentacji podczas prowadzonej procedury przetargowej na wykonanie robót budowlanych zaprojektowanych dokumentacją; 5. Nadzór autorski 5.1 Projektant zobowiązany jest do sprawowania nadzoru autorskiego nad realizacją robót, wykonywanych na podstawie dokumentacji projektowej, zgodnie z ustaleniami zawartej umowy. Okres sprawowania usługi nadzoru autorskiego zależny będzie od terminu realizacji robót budowlanych prowadzonych na podstawie dokumentacji projektowej. Zamawiający powiadomi Projektanta o rozpoczęciu świadczenia usługi nadzoru nie później niż na 14 dni przed jej rozpoczęciem. Projektant zobowiązany jest do świadczenia usługi nadzoru podczas realizacji robót budowlanych objętych dokumentacją projektową. 5.2 W cenie oferty należy podać wartość nadzoru autorskiego wyliczony jako cenę pobytu projektanta na budowie x ilość pobytów zgodnie z formularzem ofertowym; 5.3 Przewiduje się łącznie do 8 pobytów Projektanta na budowie; 5.4 Cena jednostkowa nadzoru autorskiego podana w ofercie obowiązywać będzie przez cały okres realizacji inwestycji. Przewiduje się zakończenie robót budowlanych w terminie nie później niż do r., chyba że roboty budowlane związane z realizacją projektu zostaną zakończone wcześniej; 5.5 Sprawowanie nadzoru autorskiego winno się odbywać zgodnie z postanowieniami zawartej umowy. 6. Ilość egzemplarzy: dokumentacja projektowo-kosztorysowa (projekt budowlany i wykonawczy) część opisowa i rysunkowa 5 egzemplarzy przedmiary, kosztorysy (inwestorski i ofertowy) - 2 egzemplarze STWiOR 5 egzemplarzy wersja elektroniczna powyższych opracowań na płycie CD-R - 2 komplety 5

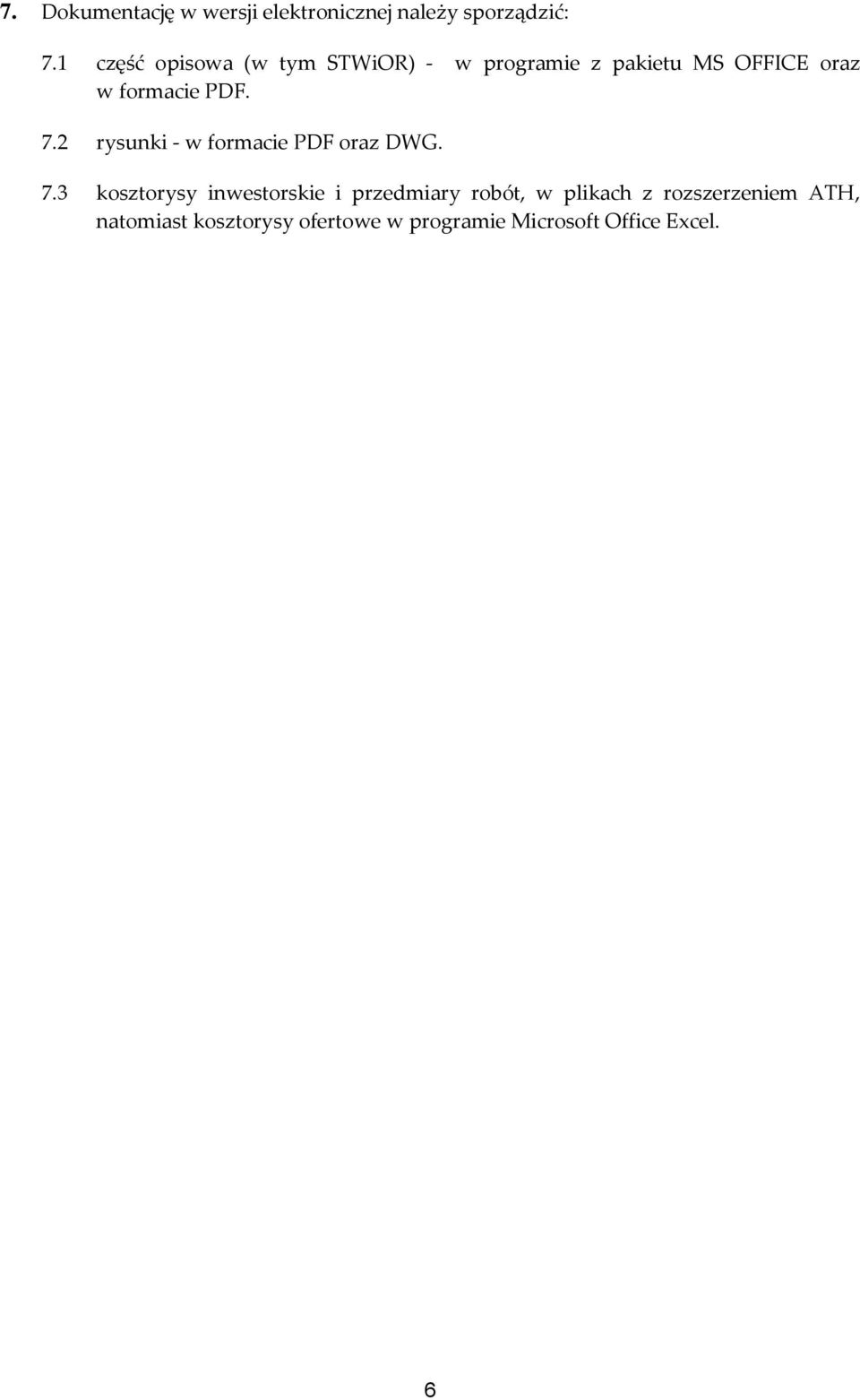

6 7. Dokumentację w wersji elektronicznej należy sporządzić: 7.1 część opisowa (w tym STWiOR) - w programie z pakietu MS OFFICE oraz w formacie PDF. 7.2 rysunki - w formacie PDF oraz DWG. 7.3 kosztorysy inwestorskie i przedmiary robót, w plikach z rozszerzeniem ATH, natomiast kosztorysy ofertowe w programie Microsoft Office Excel. 6
