WYMAGANIA TAKTYCZNO TECHNICZNE BLIŻSZEJ I DALSZEJ RADIOLATARNI GŁÓWNEGO KIERUNKU LĄDOWANIA (BRL, DRL GKL)

Transkrypt

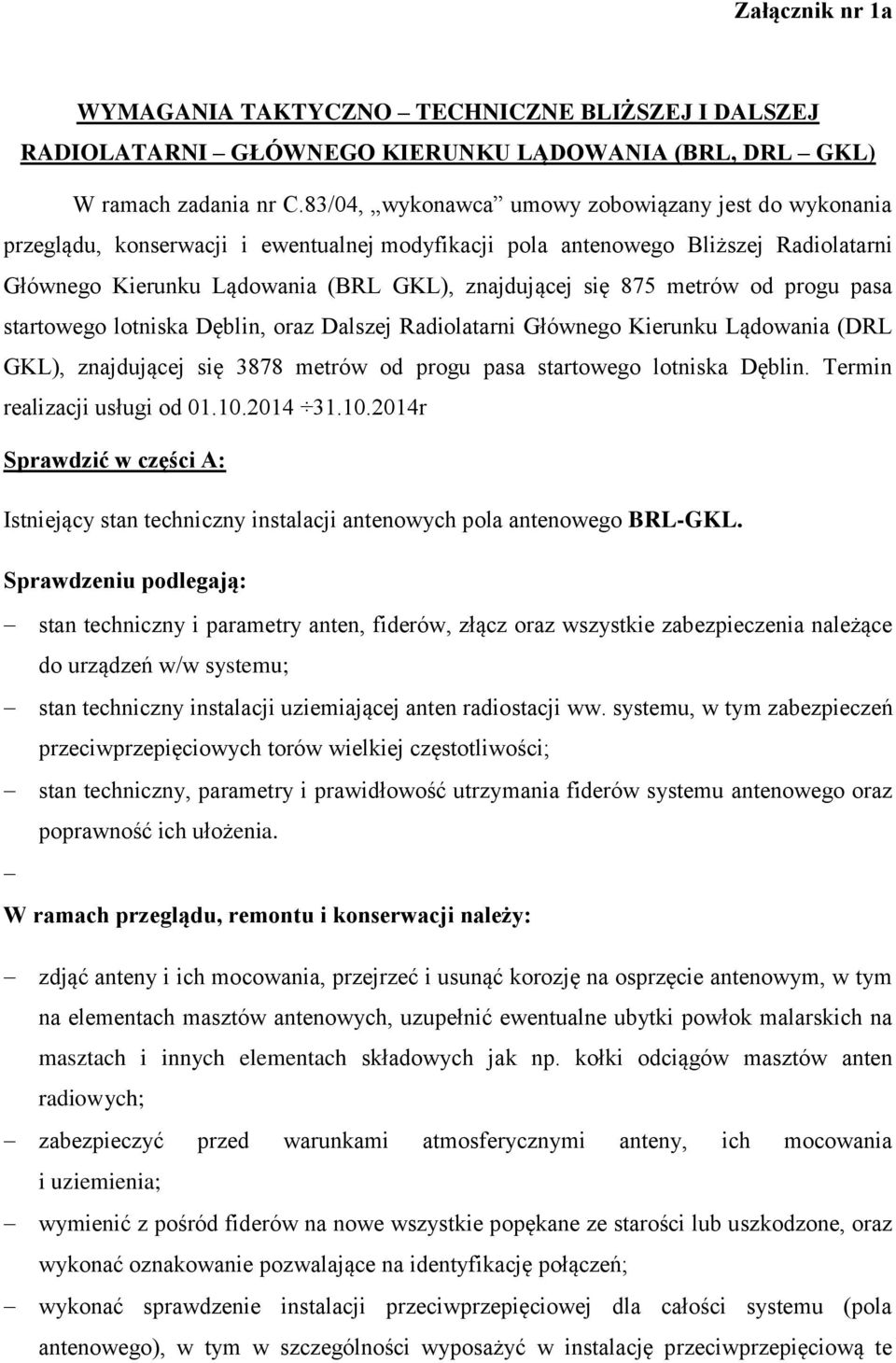

1 Załącznik nr 1a WYMAGANIA TAKTYCZNO TECHNICZNE BLIŻSZEJ I DALSZEJ RADIOLATARNI GŁÓWNEGO KIERUNKU LĄDOWANIA (BRL, DRL GKL) W ramach zadania nr C.83/04, wykonawca umowy zobowiązany jest do wykonania przeglądu, konserwacji i ewentualnej modyfikacji pola antenowego Bliższej Radiolatarni Głównego Kierunku Lądowania (BRL GKL), znajdującej się 875 metrów od progu pasa startowego lotniska Dęblin, oraz Dalszej Radiolatarni Głównego Kierunku Lądowania (DRL GKL), znajdującej się 3878 metrów od progu pasa startowego lotniska Dęblin. Termin realizacji usługi od r Sprawdzić w części A: Istniejący stan techniczny instalacji antenowych pola antenowego BRL-GKL. Sprawdzeniu podlegają: stan techniczny i parametry anten, fiderów, złącz oraz wszystkie zabezpieczenia należące do urządzeń w/w systemu; stan techniczny instalacji uziemiającej anten radiostacji ww. systemu, w tym zabezpieczeń przeciwprzepięciowych torów wielkiej częstotliwości; stan techniczny, parametry i prawidłowość utrzymania fiderów systemu antenowego oraz poprawność ich ułożenia. W ramach przeglądu, remontu i konserwacji należy: zdjąć anteny i ich mocowania, przejrzeć i usunąć korozję na osprzęcie antenowym, w tym na elementach masztów antenowych, uzupełnić ewentualne ubytki powłok malarskich na masztach i innych elementach składowych jak np. kołki odciągów masztów anten radiowych; zabezpieczyć przed warunkami atmosferycznymi anteny, ich mocowania i uziemienia; wymienić z pośród fiderów na nowe wszystkie popękane ze starości lub uszkodzone, oraz wykonać oznakowanie pozwalające na identyfikację połączeń; wykonać sprawdzenie instalacji przeciwprzepięciowej dla całości systemu (pola antenowego), w tym w szczególności wyposażyć w instalację przeciwprzepięciową te

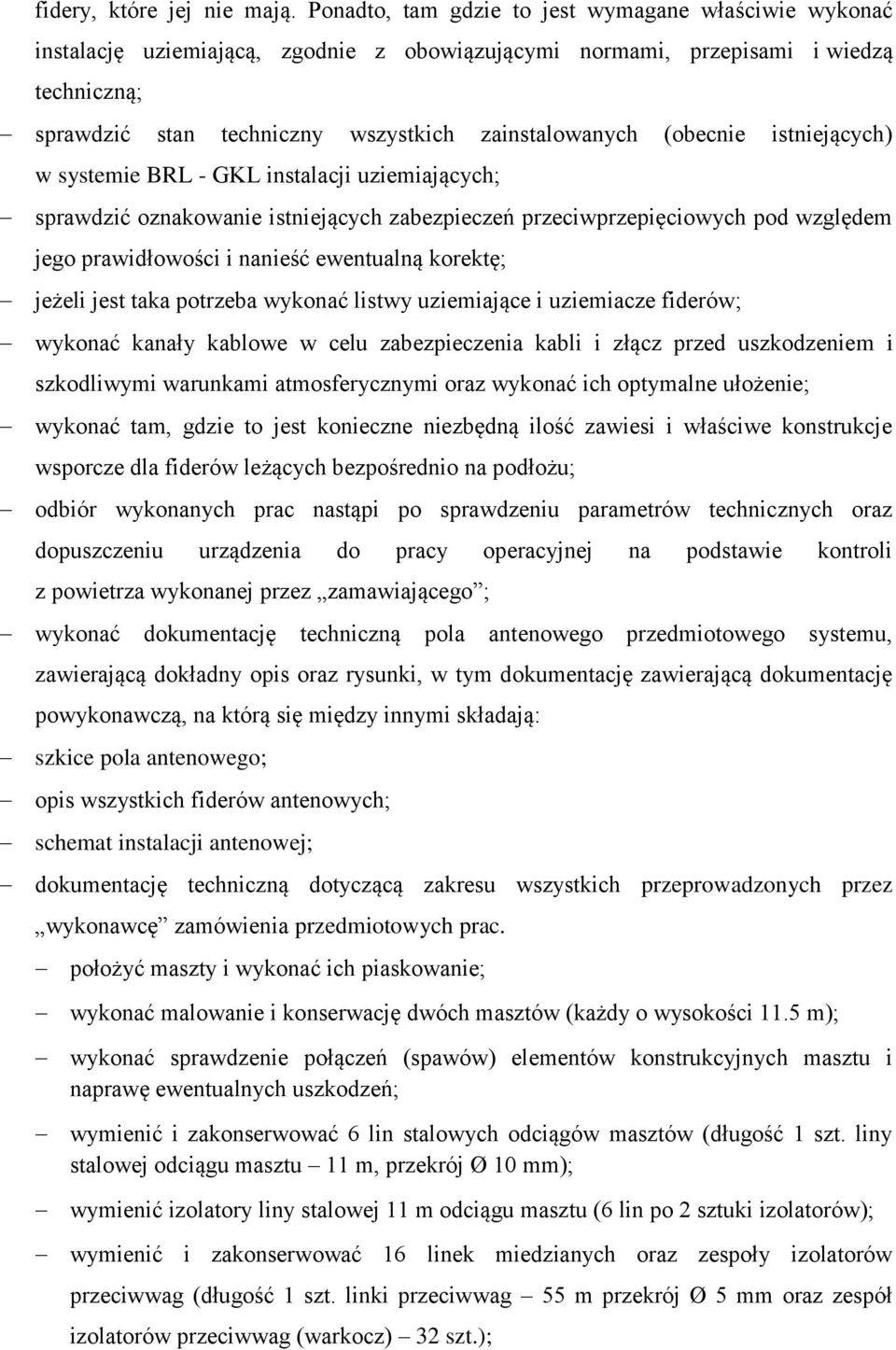

2 fidery, które jej nie mają. Ponadto, tam gdzie to jest wymagane właściwie wykonać instalację uziemiającą, zgodnie z obowiązującymi normami, przepisami i wiedzą techniczną; sprawdzić stan techniczny wszystkich zainstalowanych (obecnie istniejących) w systemie BRL - GKL instalacji uziemiających; sprawdzić oznakowanie istniejących zabezpieczeń przeciwprzepięciowych pod względem jego prawidłowości i nanieść ewentualną korektę; jeżeli jest taka potrzeba wykonać listwy uziemiające i uziemiacze fiderów; wykonać kanały kablowe w celu zabezpieczenia kabli i złącz przed uszkodzeniem i szkodliwymi warunkami atmosferycznymi oraz wykonać ich optymalne ułożenie; wykonać tam, gdzie to jest konieczne niezbędną ilość zawiesi i właściwe konstrukcje wsporcze dla fiderów leżących bezpośrednio na podłożu; odbiór wykonanych prac nastąpi po sprawdzeniu parametrów technicznych oraz dopuszczeniu urządzenia do pracy operacyjnej na podstawie kontroli z powietrza wykonanej przez zamawiającego ; wykonać dokumentację techniczną pola antenowego przedmiotowego systemu, zawierającą dokładny opis oraz rysunki, w tym dokumentację zawierającą dokumentację powykonawczą, na którą się między innymi składają: szkice pola antenowego; opis wszystkich fiderów antenowych; schemat instalacji antenowej; dokumentację techniczną dotyczącą zakresu wszystkich przeprowadzonych przez wykonawcę zamówienia przedmiotowych prac. położyć maszty i wykonać ich piaskowanie; wykonać malowanie i konserwację dwóch masztów (każdy o wysokości 11.5 m); wykonać sprawdzenie połączeń (spawów) elementów konstrukcyjnych masztu i naprawę ewentualnych uszkodzeń; wymienić i zakonserwować 6 lin stalowych odciągów masztów (długość 1 szt. liny stalowej odciągu masztu 11 m, przekrój Ø 10 mm); wymienić izolatory liny stalowej 11 m odciągu masztu (6 lin po 2 sztuki izolatorów); wymienić i zakonserwować 16 linek miedzianych oraz zespoły izolatorów przeciwwag (długość 1 szt. linki przeciwwag 55 m przekrój Ø 5 mm oraz zespół izolatorów przeciwwag (warkocz) 32 szt.);

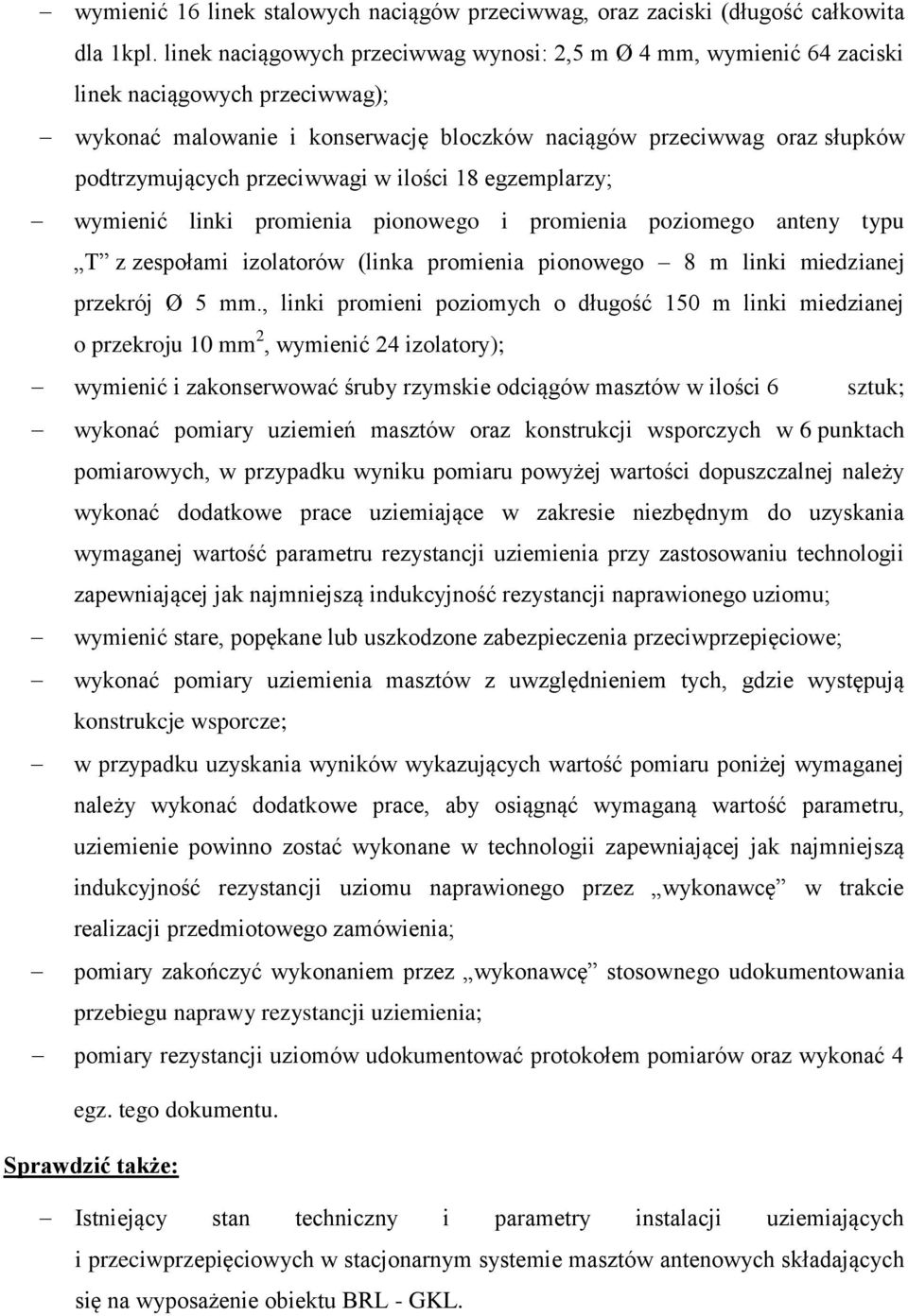

3 wymienić 16 linek stalowych naciągów przeciwwag, oraz zaciski (długość całkowita dla 1kpl. linek naciągowych przeciwwag wynosi: 2,5 m Ø 4 mm, wymienić 64 zaciski linek naciągowych przeciwwag); wykonać malowanie i konserwację bloczków naciągów przeciwwag oraz słupków podtrzymujących przeciwwagi w ilości 18 egzemplarzy; wymienić linki promienia pionowego i promienia poziomego anteny typu T z zespołami izolatorów (linka promienia pionowego 8 m linki miedzianej przekrój Ø 5 mm., linki promieni poziomych o długość 150 m linki miedzianej o przekroju 10 mm 2, wymienić 24 izolatory); wymienić i zakonserwować śruby rzymskie odciągów masztów w ilości 6 sztuk; wykonać pomiary uziemień masztów oraz konstrukcji wsporczych w 6 punktach pomiarowych, w przypadku wyniku pomiaru powyżej wartości dopuszczalnej należy wykonać dodatkowe prace uziemiające w zakresie niezbędnym do uzyskania wymaganej wartość parametru rezystancji uziemienia przy zastosowaniu technologii zapewniającej jak najmniejszą indukcyjność rezystancji naprawionego uziomu; wymienić stare, popękane lub uszkodzone zabezpieczenia przeciwprzepięciowe; wykonać pomiary uziemienia masztów z uwzględnieniem tych, gdzie występują konstrukcje wsporcze; w przypadku uzyskania wyników wykazujących wartość pomiaru poniżej wymaganej należy wykonać dodatkowe prace, aby osiągnąć wymaganą wartość parametru, uziemienie powinno zostać wykonane w technologii zapewniającej jak najmniejszą indukcyjność rezystancji uziomu naprawionego przez wykonawcę w trakcie realizacji przedmiotowego zamówienia; pomiary zakończyć wykonaniem przez wykonawcę stosownego udokumentowania przebiegu naprawy rezystancji uziemienia; pomiary rezystancji uziomów udokumentować protokołem pomiarów oraz wykonać 4 egz. tego dokumentu. Sprawdzić także: Istniejący stan techniczny i parametry instalacji uziemiających i przeciwprzepięciowych w stacjonarnym systemie masztów antenowych składających się na wyposażenie obiektu BRL - GKL.

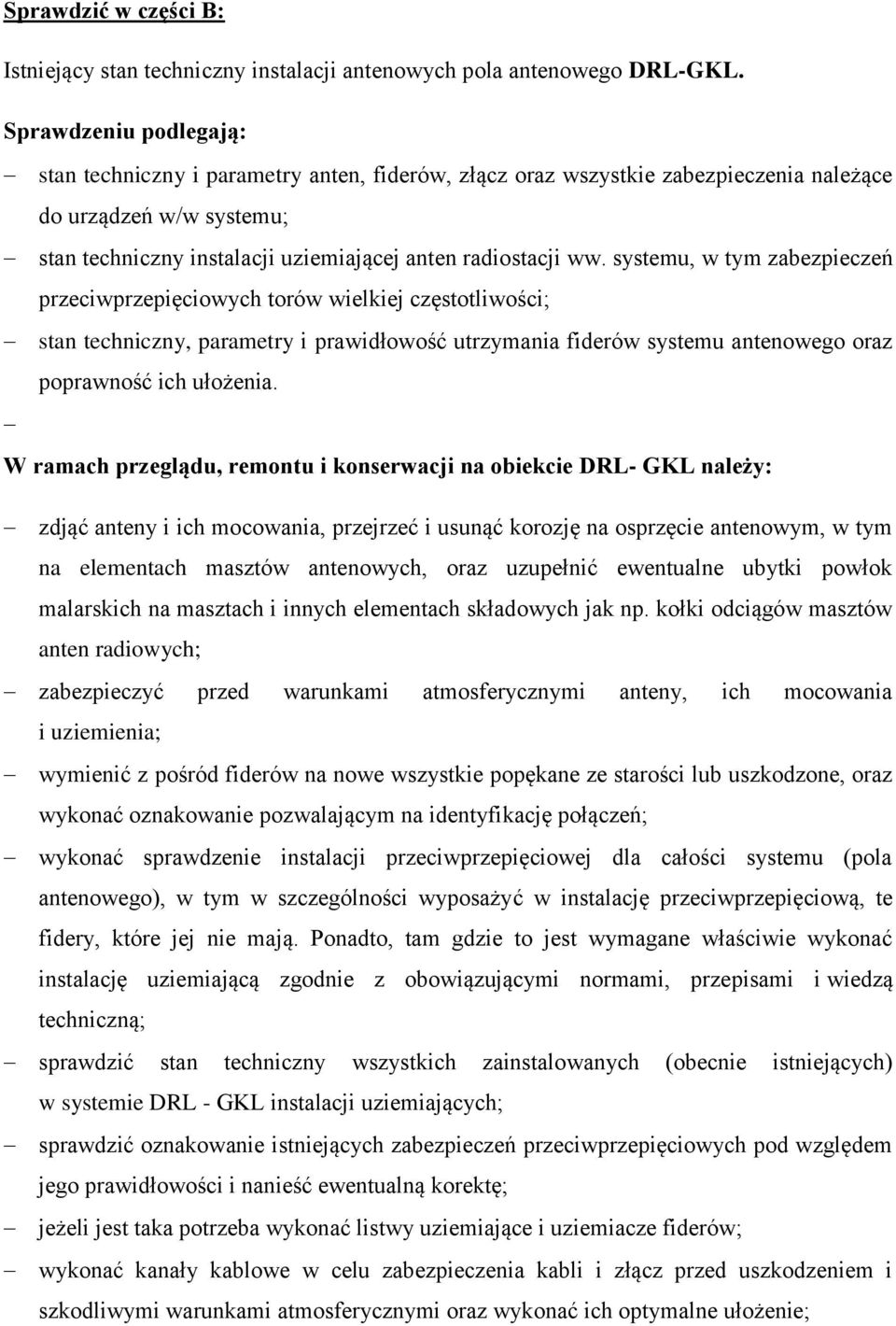

4 Sprawdzić w części B: Istniejący stan techniczny instalacji antenowych pola antenowego DRL-GKL. Sprawdzeniu podlegają: stan techniczny i parametry anten, fiderów, złącz oraz wszystkie zabezpieczenia należące do urządzeń w/w systemu; stan techniczny instalacji uziemiającej anten radiostacji ww. systemu, w tym zabezpieczeń przeciwprzepięciowych torów wielkiej częstotliwości; stan techniczny, parametry i prawidłowość utrzymania fiderów systemu antenowego oraz poprawność ich ułożenia. W ramach przeglądu, remontu i konserwacji na obiekcie DRL- GKL należy: zdjąć anteny i ich mocowania, przejrzeć i usunąć korozję na osprzęcie antenowym, w tym na elementach masztów antenowych, oraz uzupełnić ewentualne ubytki powłok malarskich na masztach i innych elementach składowych jak np. kołki odciągów masztów anten radiowych; zabezpieczyć przed warunkami atmosferycznymi anteny, ich mocowania i uziemienia; wymienić z pośród fiderów na nowe wszystkie popękane ze starości lub uszkodzone, oraz wykonać oznakowanie pozwalającym na identyfikację połączeń; wykonać sprawdzenie instalacji przeciwprzepięciowej dla całości systemu (pola antenowego), w tym w szczególności wyposażyć w instalację przeciwprzepięciową, te fidery, które jej nie mają. Ponadto, tam gdzie to jest wymagane właściwie wykonać instalację uziemiającą zgodnie z obowiązującymi normami, przepisami i wiedzą techniczną; sprawdzić stan techniczny wszystkich zainstalowanych (obecnie istniejących) w systemie DRL - GKL instalacji uziemiających; sprawdzić oznakowanie istniejących zabezpieczeń przeciwprzepięciowych pod względem jego prawidłowości i nanieść ewentualną korektę; jeżeli jest taka potrzeba wykonać listwy uziemiające i uziemiacze fiderów; wykonać kanały kablowe w celu zabezpieczenia kabli i złącz przed uszkodzeniem i szkodliwymi warunkami atmosferycznymi oraz wykonać ich optymalne ułożenie;

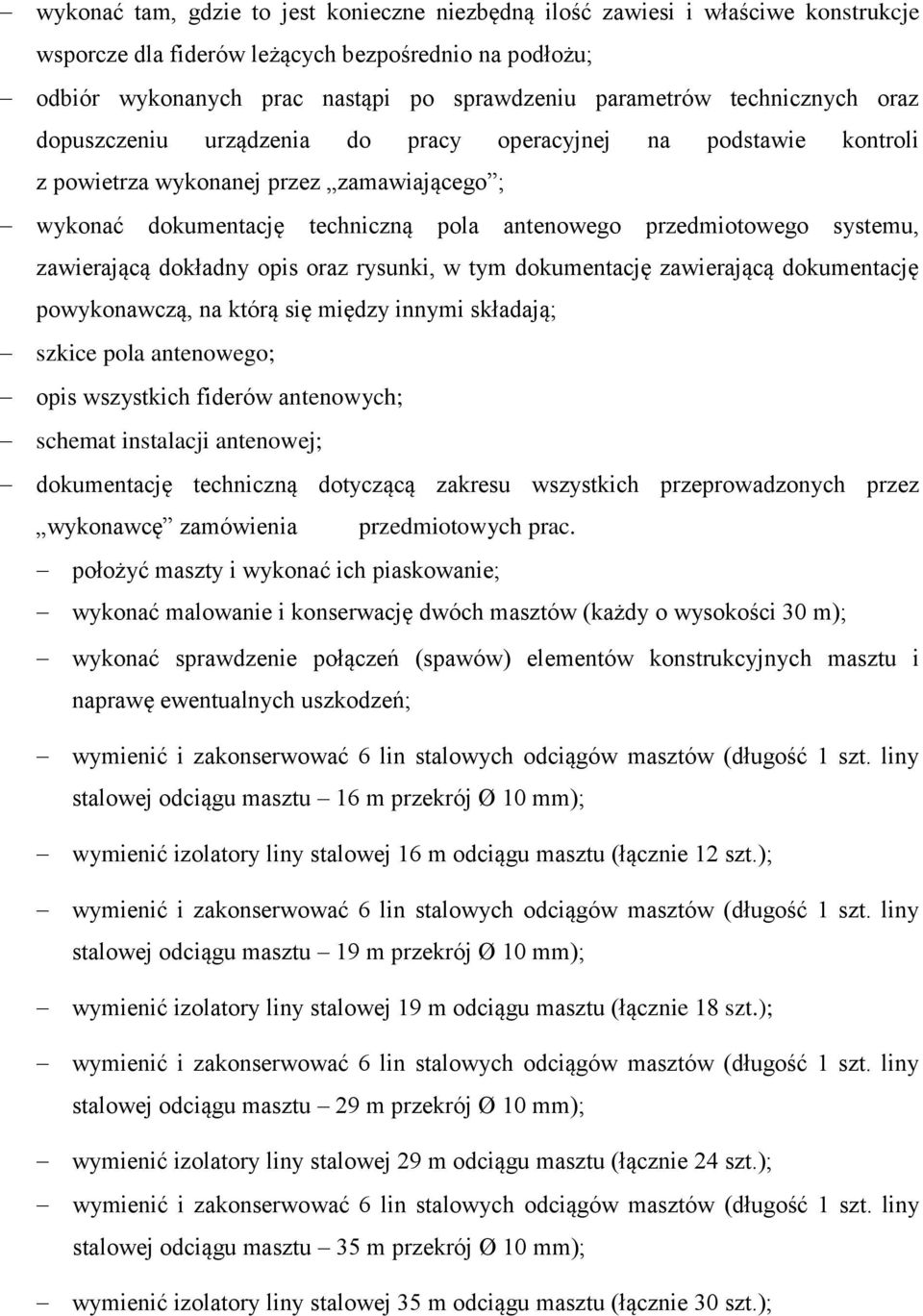

5 wykonać tam, gdzie to jest konieczne niezbędną ilość zawiesi i właściwe konstrukcje wsporcze dla fiderów leżących bezpośrednio na podłożu; odbiór wykonanych prac nastąpi po sprawdzeniu parametrów technicznych oraz dopuszczeniu urządzenia do pracy operacyjnej na podstawie kontroli z powietrza wykonanej przez zamawiającego ; wykonać dokumentację techniczną pola antenowego przedmiotowego systemu, zawierającą dokładny opis oraz rysunki, w tym dokumentację zawierającą dokumentację powykonawczą, na którą się między innymi składają; szkice pola antenowego; opis wszystkich fiderów antenowych; schemat instalacji antenowej; dokumentację techniczną dotyczącą zakresu wszystkich przeprowadzonych przez wykonawcę zamówienia przedmiotowych prac. położyć maszty i wykonać ich piaskowanie; wykonać malowanie i konserwację dwóch masztów (każdy o wysokości 30 m); wykonać sprawdzenie połączeń (spawów) elementów konstrukcyjnych masztu i naprawę ewentualnych uszkodzeń; wymienić i zakonserwować 6 lin stalowych odciągów masztów (długość 1 szt. liny stalowej odciągu masztu 16 m przekrój Ø 10 mm); wymienić izolatory liny stalowej 16 m odciągu masztu (łącznie 12 szt.); wymienić i zakonserwować 6 lin stalowych odciągów masztów (długość 1 szt. liny stalowej odciągu masztu 19 m przekrój Ø 10 mm); wymienić izolatory liny stalowej 19 m odciągu masztu (łącznie 18 szt.); wymienić i zakonserwować 6 lin stalowych odciągów masztów (długość 1 szt. liny stalowej odciągu masztu 29 m przekrój Ø 10 mm); wymienić izolatory liny stalowej 29 m odciągu masztu (łącznie 24 szt.); wymienić i zakonserwować 6 lin stalowych odciągów masztów (długość 1 szt. liny stalowej odciągu masztu 35 m przekrój Ø 10 mm); wymienić izolatory liny stalowej 35 m odciągu masztu (łącznie 30 szt.);

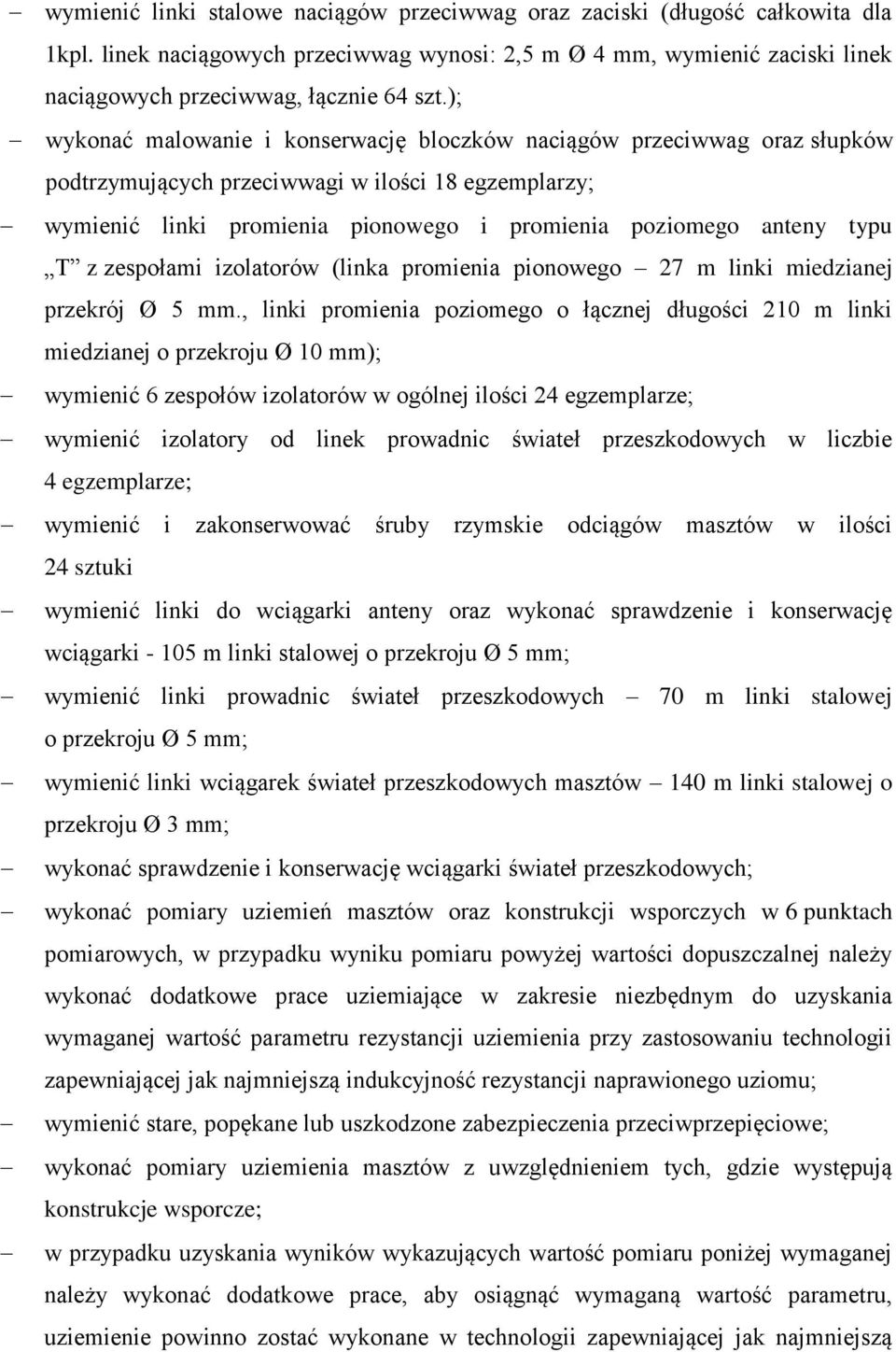

6 wymienić linki stalowe naciągów przeciwwag oraz zaciski (długość całkowita dla 1kpl. linek naciągowych przeciwwag wynosi: 2,5 m Ø 4 mm, wymienić zaciski linek naciągowych przeciwwag, łącznie 64 szt.); wykonać malowanie i konserwację bloczków naciągów przeciwwag oraz słupków podtrzymujących przeciwwagi w ilości 18 egzemplarzy; wymienić linki promienia pionowego i promienia poziomego anteny typu T z zespołami izolatorów (linka promienia pionowego 27 m linki miedzianej przekrój Ø 5 mm., linki promienia poziomego o łącznej długości 210 m linki miedzianej o przekroju Ø 10 mm); wymienić 6 zespołów izolatorów w ogólnej ilości 24 egzemplarze; wymienić izolatory od linek prowadnic świateł przeszkodowych w liczbie 4 egzemplarze; wymienić i zakonserwować śruby rzymskie odciągów masztów w ilości 24 sztuki wymienić linki do wciągarki anteny oraz wykonać sprawdzenie i konserwację wciągarki m linki stalowej o przekroju Ø 5 mm; wymienić linki prowadnic świateł przeszkodowych 70 m linki stalowej o przekroju Ø 5 mm; wymienić linki wciągarek świateł przeszkodowych masztów 140 m linki stalowej o przekroju Ø 3 mm; wykonać sprawdzenie i konserwację wciągarki świateł przeszkodowych; wykonać pomiary uziemień masztów oraz konstrukcji wsporczych w 6 punktach pomiarowych, w przypadku wyniku pomiaru powyżej wartości dopuszczalnej należy wykonać dodatkowe prace uziemiające w zakresie niezbędnym do uzyskania wymaganej wartość parametru rezystancji uziemienia przy zastosowaniu technologii zapewniającej jak najmniejszą indukcyjność rezystancji naprawionego uziomu; wymienić stare, popękane lub uszkodzone zabezpieczenia przeciwprzepięciowe; wykonać pomiary uziemienia masztów z uwzględnieniem tych, gdzie występują konstrukcje wsporcze; w przypadku uzyskania wyników wykazujących wartość pomiaru poniżej wymaganej należy wykonać dodatkowe prace, aby osiągnąć wymaganą wartość parametru, uziemienie powinno zostać wykonane w technologii zapewniającej jak najmniejszą

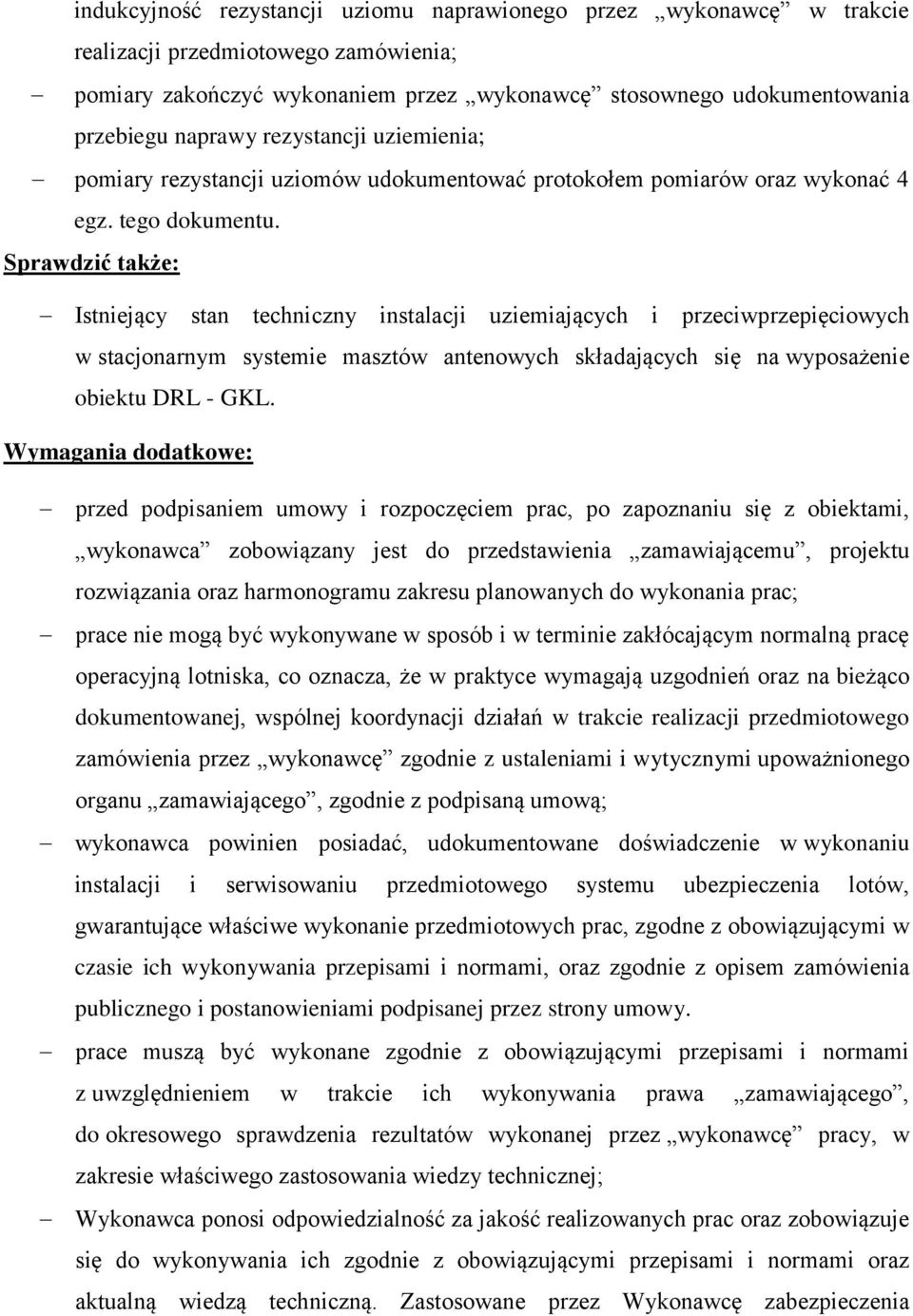

7 indukcyjność rezystancji uziomu naprawionego przez wykonawcę w trakcie realizacji przedmiotowego zamówienia; pomiary zakończyć wykonaniem przez wykonawcę stosownego udokumentowania przebiegu naprawy rezystancji uziemienia; pomiary rezystancji uziomów udokumentować protokołem pomiarów oraz wykonać 4 egz. tego dokumentu. Sprawdzić także: Istniejący stan techniczny instalacji uziemiających i przeciwprzepięciowych w stacjonarnym systemie masztów antenowych składających się na wyposażenie obiektu DRL - GKL. Wymagania dodatkowe: przed podpisaniem umowy i rozpoczęciem prac, po zapoznaniu się z obiektami, wykonawca zobowiązany jest do przedstawienia zamawiającemu, projektu rozwiązania oraz harmonogramu zakresu planowanych do wykonania prac; prace nie mogą być wykonywane w sposób i w terminie zakłócającym normalną pracę operacyjną lotniska, co oznacza, że w praktyce wymagają uzgodnień oraz na bieżąco dokumentowanej, wspólnej koordynacji działań w trakcie realizacji przedmiotowego zamówienia przez wykonawcę zgodnie z ustaleniami i wytycznymi upoważnionego organu zamawiającego, zgodnie z podpisaną umową; wykonawca powinien posiadać, udokumentowane doświadczenie w wykonaniu instalacji i serwisowaniu przedmiotowego systemu ubezpieczenia lotów, gwarantujące właściwe wykonanie przedmiotowych prac, zgodne z obowiązującymi w czasie ich wykonywania przepisami i normami, oraz zgodnie z opisem zamówienia publicznego i postanowieniami podpisanej przez strony umowy. prace muszą być wykonane zgodnie z obowiązującymi przepisami i normami z uwzględnieniem w trakcie ich wykonywania prawa zamawiającego, do okresowego sprawdzenia rezultatów wykonanej przez wykonawcę pracy, w zakresie właściwego zastosowania wiedzy technicznej; Wykonawca ponosi odpowiedzialność za jakość realizowanych prac oraz zobowiązuje się do wykonywania ich zgodnie z obowiązującymi przepisami i normami oraz aktualną wiedzą techniczną. Zastosowane przez Wykonawcę zabezpieczenia

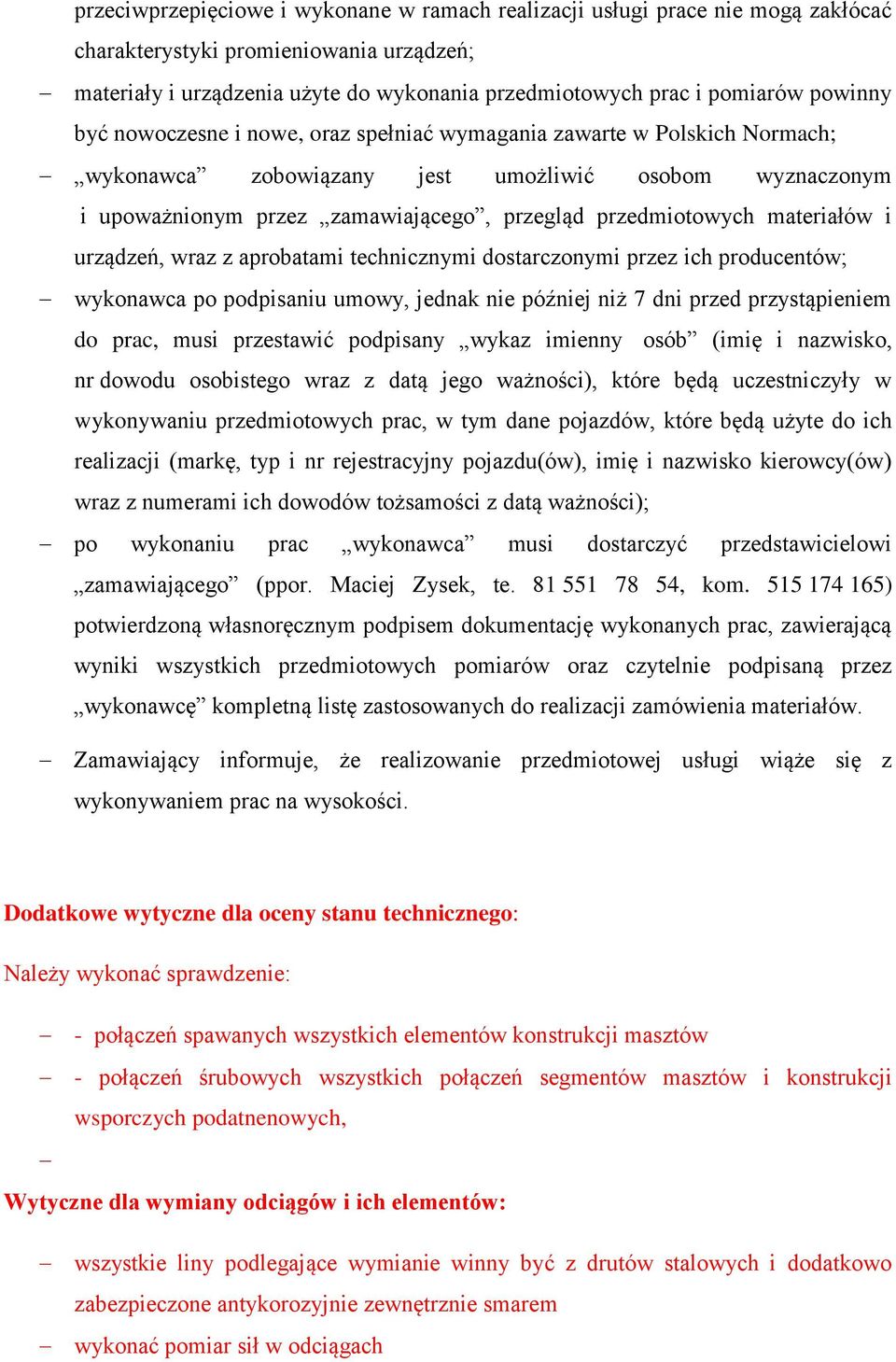

8 przeciwprzepięciowe i wykonane w ramach realizacji usługi prace nie mogą zakłócać charakterystyki promieniowania urządzeń; materiały i urządzenia użyte do wykonania przedmiotowych prac i pomiarów powinny być nowoczesne i nowe, oraz spełniać wymagania zawarte w Polskich Normach; wykonawca zobowiązany jest umożliwić osobom wyznaczonym i upoważnionym przez zamawiającego, przegląd przedmiotowych materiałów i urządzeń, wraz z aprobatami technicznymi dostarczonymi przez ich producentów; wykonawca po podpisaniu umowy, jednak nie później niż 7 dni przed przystąpieniem do prac, musi przestawić podpisany wykaz imienny osób (imię i nazwisko, nr dowodu osobistego wraz z datą jego ważności), które będą uczestniczyły w wykonywaniu przedmiotowych prac, w tym dane pojazdów, które będą użyte do ich realizacji (markę, typ i nr rejestracyjny pojazdu(ów), imię i nazwisko kierowcy(ów) wraz z numerami ich dowodów tożsamości z datą ważności); po wykonaniu prac wykonawca musi dostarczyć przedstawicielowi zamawiającego (ppor. Maciej Zysek, te , kom ) potwierdzoną własnoręcznym podpisem dokumentację wykonanych prac, zawierającą wyniki wszystkich przedmiotowych pomiarów oraz czytelnie podpisaną przez wykonawcę kompletną listę zastosowanych do realizacji zamówienia materiałów. Zamawiający informuje, że realizowanie przedmiotowej usługi wiąże się z wykonywaniem prac na wysokości. Dodatkowe wytyczne dla oceny stanu technicznego: Należy wykonać sprawdzenie: - połączeń spawanych wszystkich elementów konstrukcji masztów - połączeń śrubowych wszystkich połączeń segmentów masztów i konstrukcji wsporczych podatnenowych, Wytyczne dla wymiany odciągów i ich elementów: wszystkie liny podlegające wymianie winny być z drutów stalowych i dodatkowo zabezpieczone antykorozyjnie zewnętrznie smarem wykonać pomiar sił w odciągach

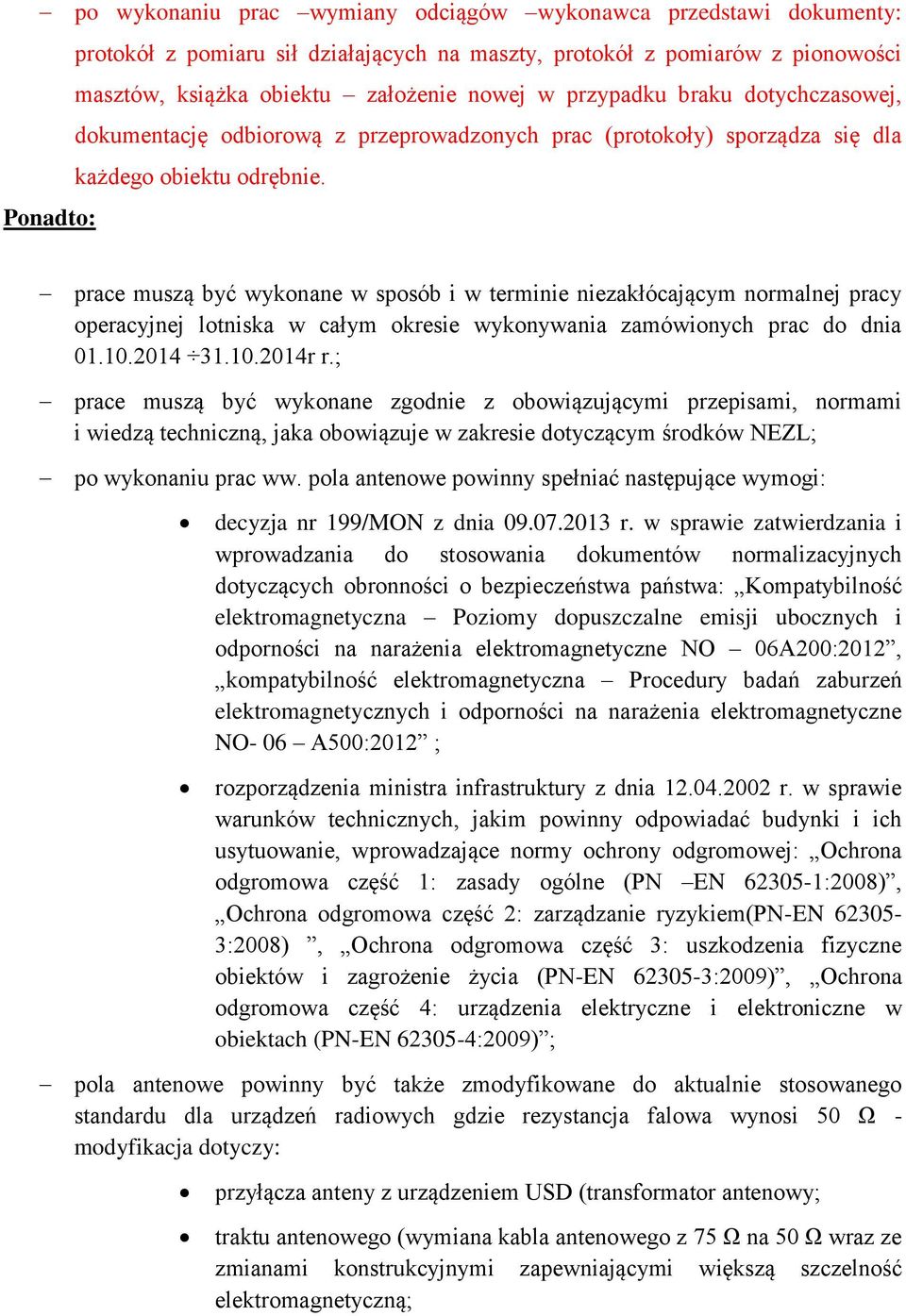

9 po wykonaniu prac wymiany odciągów wykonawca przedstawi dokumenty: protokół z pomiaru sił działających na maszty, protokół z pomiarów z pionowości masztów, książka obiektu założenie nowej w przypadku braku dotychczasowej, dokumentację odbiorową z przeprowadzonych prac (protokoły) sporządza się dla każdego obiektu odrębnie. Ponadto: prace muszą być wykonane w sposób i w terminie niezakłócającym normalnej pracy operacyjnej lotniska w całym okresie wykonywania zamówionych prac do dnia r r.; prace muszą być wykonane zgodnie z obowiązującymi przepisami, normami i wiedzą techniczną, jaka obowiązuje w zakresie dotyczącym środków NEZL; po wykonaniu prac ww. pola antenowe powinny spełniać następujące wymogi: decyzja nr 199/MON z dnia r. w sprawie zatwierdzania i wprowadzania do stosowania dokumentów normalizacyjnych dotyczących obronności o bezpieczeństwa państwa: Kompatybilność elektromagnetyczna Poziomy dopuszczalne emisji ubocznych i odporności na narażenia elektromagnetyczne NO 06A200:2012, kompatybilność elektromagnetyczna Procedury badań zaburzeń elektromagnetycznych i odporności na narażenia elektromagnetyczne NO- 06 A500:2012 ; rozporządzenia ministra infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, wprowadzające normy ochrony odgromowej: Ochrona odgromowa część 1: zasady ogólne (PN EN :2008), Ochrona odgromowa część 2: zarządzanie ryzykiem(pn-en :2008), Ochrona odgromowa część 3: uszkodzenia fizyczne obiektów i zagrożenie życia (PN-EN :2009), Ochrona odgromowa część 4: urządzenia elektryczne i elektroniczne w obiektach (PN-EN :2009) ; pola antenowe powinny być także zmodyfikowane do aktualnie stosowanego standardu dla urządzeń radiowych gdzie rezystancja falowa wynosi 50 Ω - modyfikacja dotyczy: przyłącza anteny z urządzeniem USD (transformator antenowy; traktu antenowego (wymiana kabla antenowego z 75 Ω na 50 Ω wraz ze zmianami konstrukcyjnymi zapewniającymi większą szczelność elektromagnetyczną;

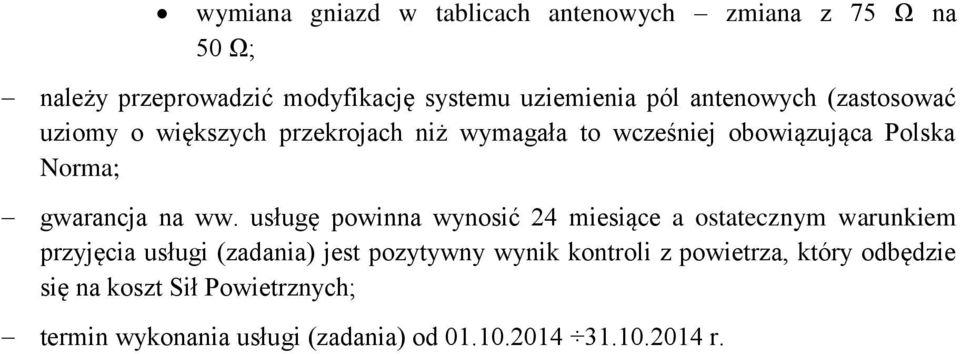

10 wymiana gniazd w tablicach antenowych zmiana z 75 Ω na 50 Ω; należy przeprowadzić modyfikację systemu uziemienia pól antenowych (zastosować uziomy o większych przekrojach niż wymagała to wcześniej obowiązująca Polska Norma; gwarancja na ww. usługę powinna wynosić 24 miesiące a ostatecznym warunkiem przyjęcia usługi (zadania) jest pozytywny wynik kontroli z powietrza, który odbędzie się na koszt Sił Powietrznych; termin wykonania usługi (zadania) od r.
