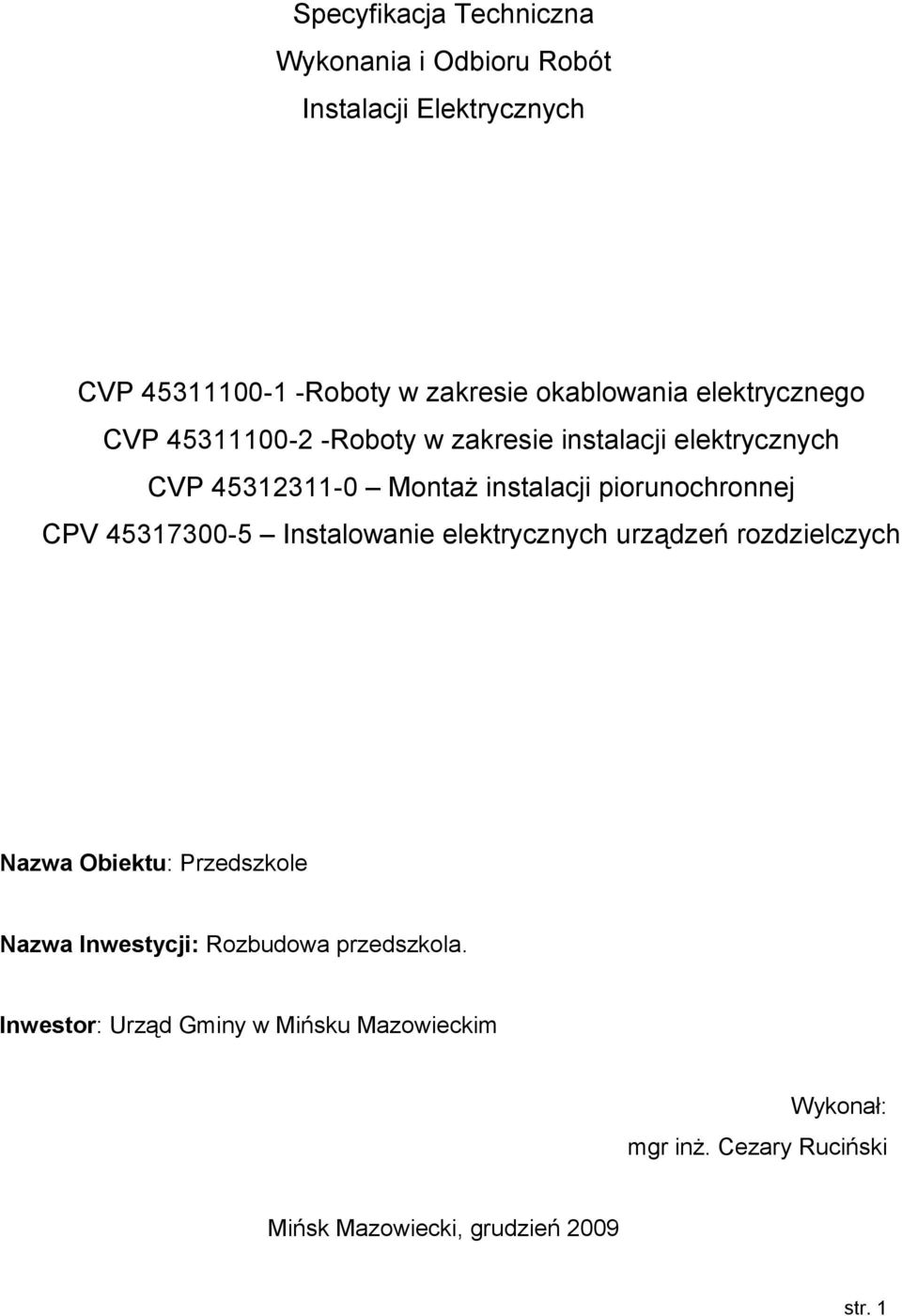

1 Specyfikacja Techniczna Wykonania i Odbioru Robót Instalacji Elektrycznych CVP Roboty w zakresie okablowania elektrycznego CVP Roboty w zakresie instalacji elektrycznych CVP Montaż instalacji piorunochronnej CPV Instalowanie elektrycznych urządzeń rozdzielczych Nazwa Obiektu: Przedszkole Nazwa Inwestycji: Rozbudowa przedszkola. Inwestor: Urząd Gminy w Mińsku Mazowieckim Wykonał: mgr inż. Cezary Ruciński Mińsk Mazowiecki, grudzień 2009 str. 1

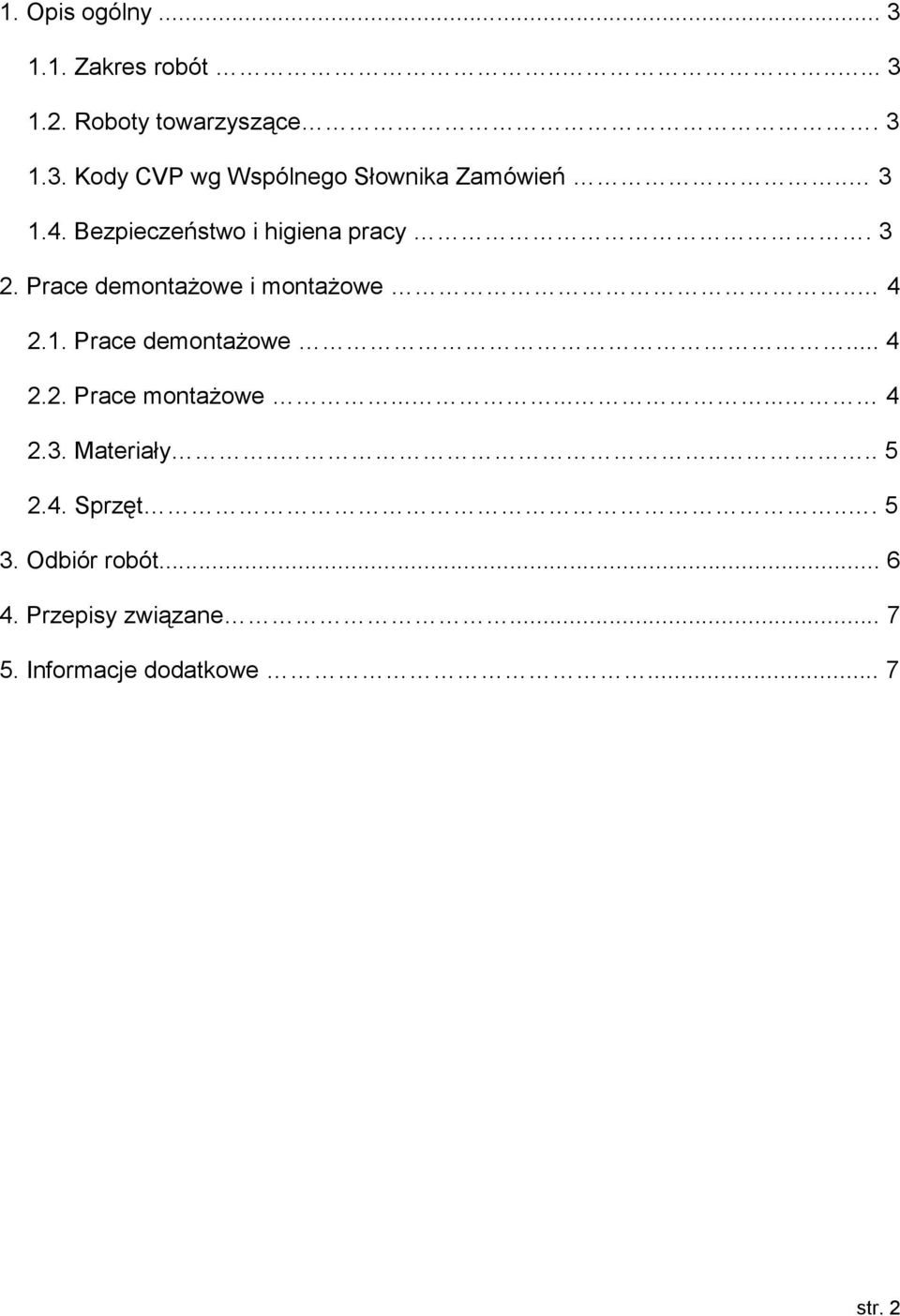

2 1. Opis ogólny Zakres robót Roboty towarzyszące Kody CVP wg Wspólnego Słownika Zamówień Bezpieczeństwo i higiena pracy Prace demontażowe i montażowe Prace demontażowe Prace montażowe Materiały Sprzęt Odbiór robót Przepisy związane Informacje dodatkowe... 7 str. 2

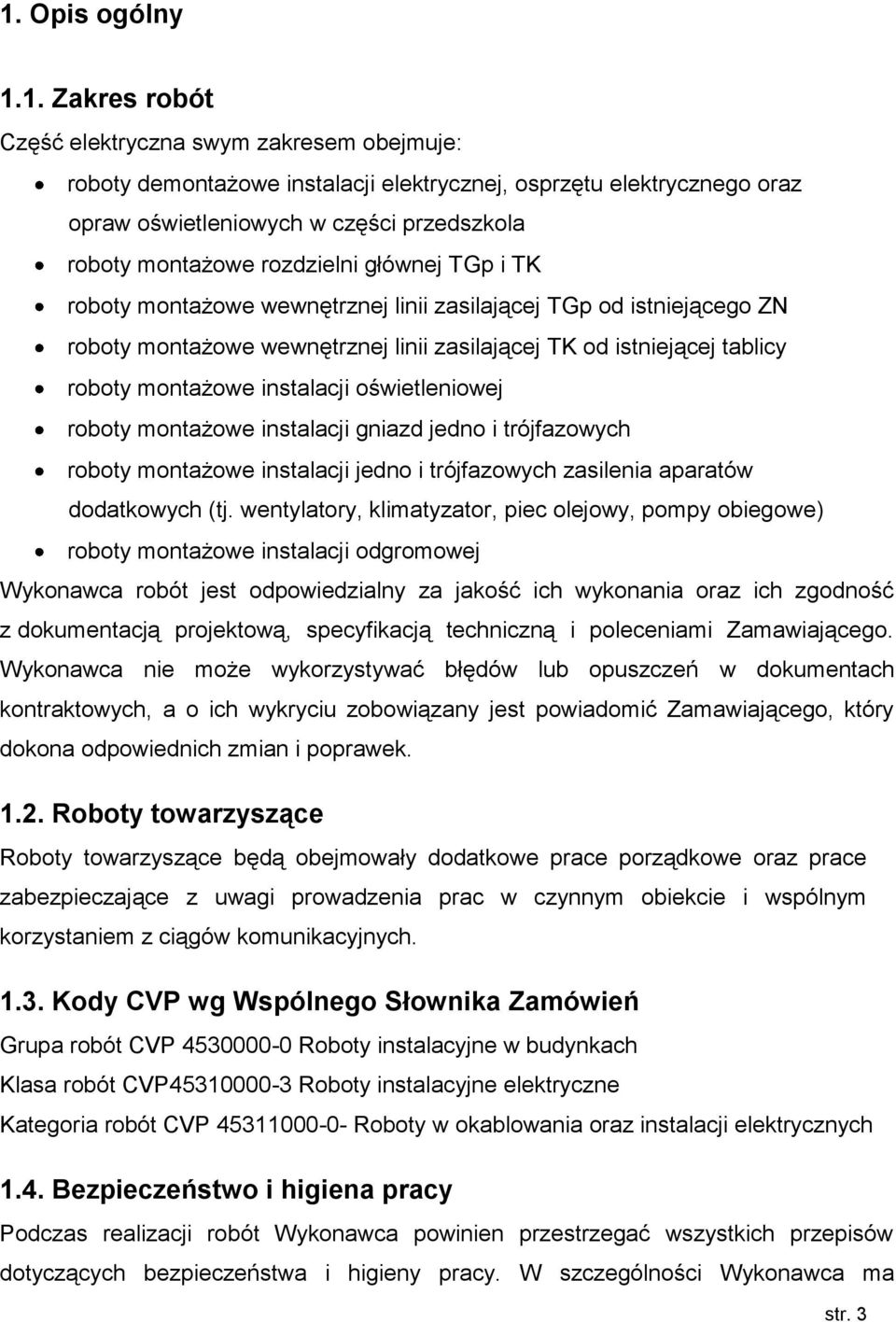

3 1. Opis ogólny 1.1. Zakres robót Część elektryczna swym zakresem obejmuje: roboty demontażowe instalacji elektrycznej, osprzętu elektrycznego oraz opraw oświetleniowych w części przedszkola roboty montażowe rozdzielni głównej TGp i TK roboty montażowe wewnętrznej linii zasilającej TGp od istniejącego ZN roboty montażowe wewnętrznej linii zasilającej TK od istniejącej tablicy roboty montażowe instalacji oświetleniowej roboty montażowe instalacji gniazd jedno i trójfazowych roboty montażowe instalacji jedno i trójfazowych zasilenia aparatów dodatkowych (tj. wentylatory, klimatyzator, piec olejowy, pompy obiegowe) roboty montażowe instalacji odgromowej Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz ich zgodność z dokumentacją projektową, specyfikacją techniczną i poleceniami Zamawiającego. Wykonawca nie może wykorzystywać błędów lub opuszczeń w dokumentach kontraktowych, a o ich wykryciu zobowiązany jest powiadomić Zamawiającego, który dokona odpowiednich zmian i poprawek Roboty towarzyszące Roboty towarzyszące będą obejmowały dodatkowe prace porządkowe oraz prace zabezpieczające z uwagi prowadzenia prac w czynnym obiekcie i wspólnym korzystaniem z ciągów komunikacyjnych Kody CVP wg Wspólnego Słownika Zamówień Grupa robót CVP Roboty instalacyjne w budynkach Klasa robót CVP Roboty instalacyjne elektryczne Kategoria robót CVP Roboty w okablowania oraz instalacji elektrycznych 1.4. Bezpieczeństwo i higiena pracy Podczas realizacji robót Wykonawca powinien przestrzegać wszystkich przepisów dotyczących bezpieczeństwa i higieny pracy. W szczególności Wykonawca ma str. 3

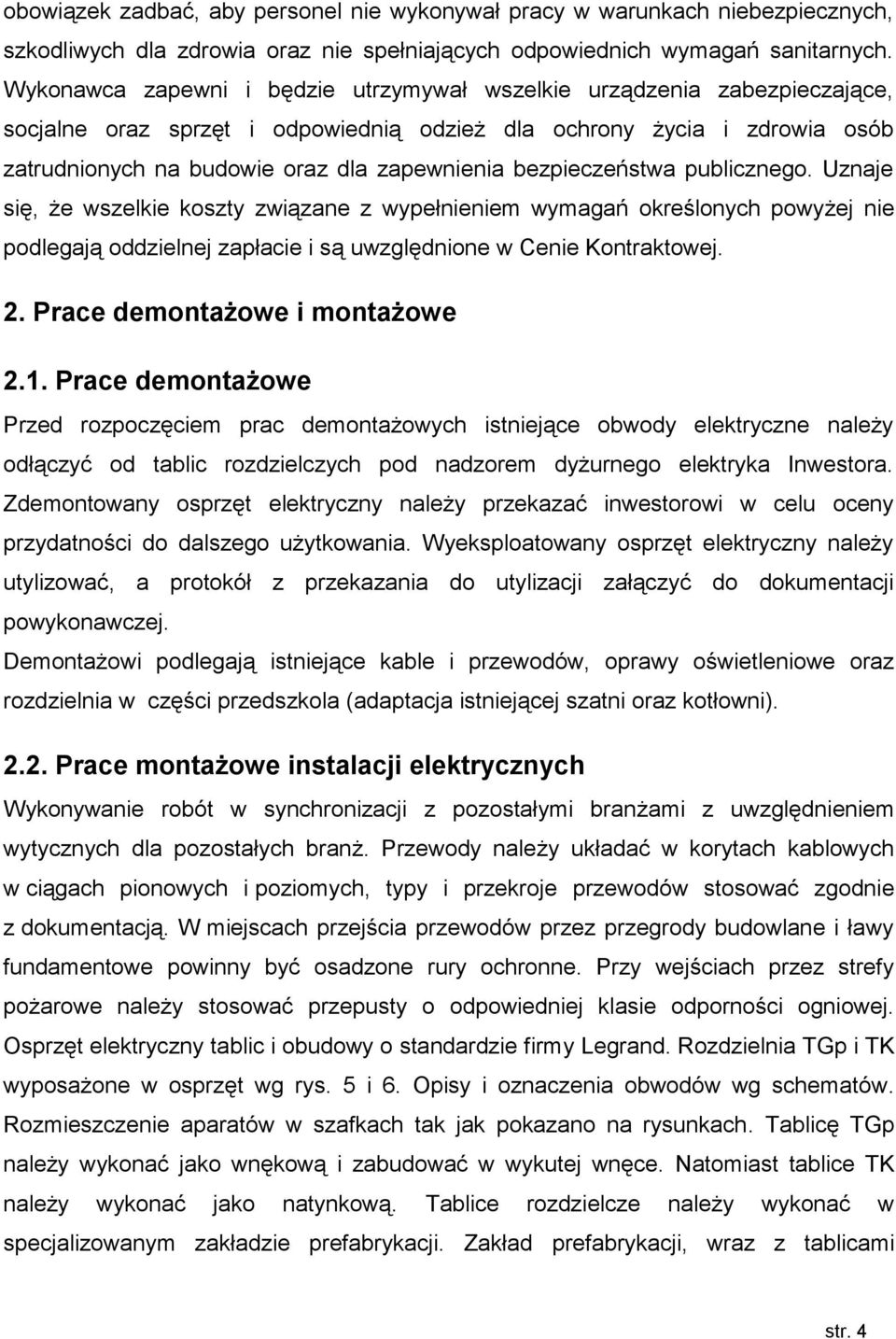

4 obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzież dla ochrony życia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczeństwa publicznego. Uznaje się, że wszelkie koszty związane z wypełnieniem wymagań określonych powyżej nie podlegają oddzielnej zapłacie i są uwzględnione w Cenie Kontraktowej. 2. Prace demontażowe i montażowe 2.1. Prace demontażowe Przed rozpoczęciem prac demontażowych istniejące obwody elektryczne należy odłączyć od tablic rozdzielczych pod nadzorem dyżurnego elektryka Inwestora. Zdemontowany osprzęt elektryczny należy przekazać inwestorowi w celu oceny przydatności do dalszego użytkowania. Wyeksploatowany osprzęt elektryczny należy utylizować, a protokół z przekazania do utylizacji załączyć do dokumentacji powykonawczej. Demontażowi podlegają istniejące kable i przewodów, oprawy oświetleniowe oraz rozdzielnia w części przedszkola (adaptacja istniejącej szatni oraz kotłowni) Prace montażowe instalacji elektrycznych Wykonywanie robót w synchronizacji z pozostałymi branżami z uwzględnieniem wytycznych dla pozostałych branż. Przewody należy układać w korytach kablowych w ciągach pionowych i poziomych, typy i przekroje przewodów stosować zgodnie z dokumentacją. W miejscach przejścia przewodów przez przegrody budowlane i ławy fundamentowe powinny być osadzone rury ochronne. Przy wejściach przez strefy pożarowe należy stosować przepusty o odpowiedniej klasie odporności ogniowej. Osprzęt elektryczny tablic i obudowy o standardzie firmy Legrand. Rozdzielnia TGp i TK wyposażone w osprzęt wg rys. 5 i 6. Opisy i oznaczenia obwodów wg schematów. Rozmieszczenie aparatów w szafkach tak jak pokazano na rysunkach. Tablicę TGp należy wykonać jako wnękową i zabudować w wykutej wnęce. Natomiast tablice TK należy wykonać jako natynkową. Tablice rozdzielcze należy wykonać w specjalizowanym zakładzie prefabrykacji. Zakład prefabrykacji, wraz z tablicami str. 4

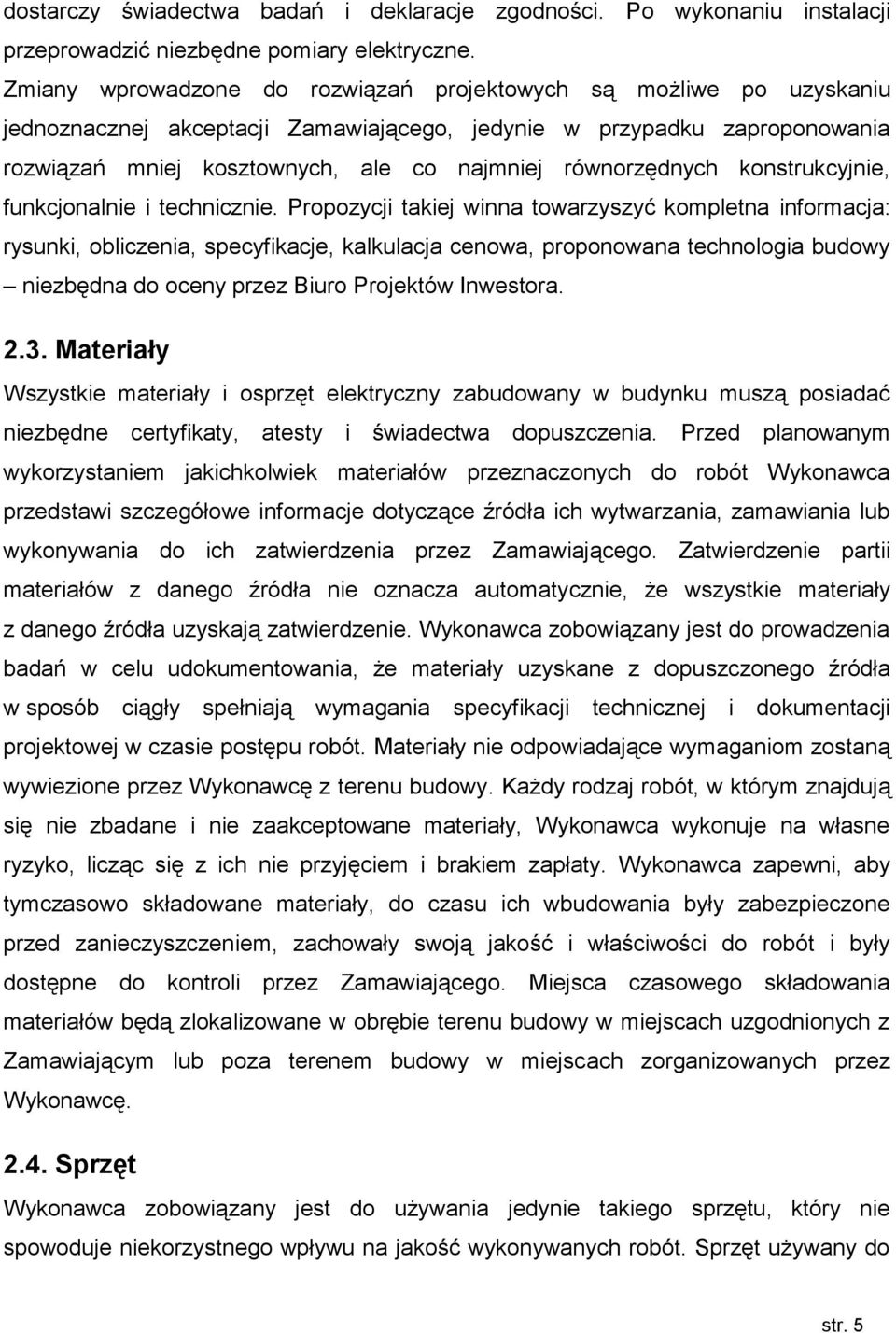

5 dostarczy świadectwa badań i deklaracje zgodności. Po wykonaniu instalacji przeprowadzić niezbędne pomiary elektryczne. Zmiany wprowadzone do rozwiązań projektowych są możliwe po uzyskaniu jednoznacznej akceptacji Zamawiającego, jedynie w przypadku zaproponowania rozwiązań mniej kosztownych, ale co najmniej równorzędnych konstrukcyjnie, funkcjonalnie i technicznie. Propozycji takiej winna towarzyszyć kompletna informacja: rysunki, obliczenia, specyfikacje, kalkulacja cenowa, proponowana technologia budowy niezbędna do oceny przez Biuro Projektów Inwestora Materiały Wszystkie materiały i osprzęt elektryczny zabudowany w budynku muszą posiadać niezbędne certyfikaty, atesty i świadectwa dopuszczenia. Przed planowanym wykorzystaniem jakichkolwiek materiałów przeznaczonych do robót Wykonawca przedstawi szczegółowe informacje dotyczące źródła ich wytwarzania, zamawiania lub wykonywania do ich zatwierdzenia przez Zamawiającego. Zatwierdzenie partii materiałów z danego źródła nie oznacza automatycznie, że wszystkie materiały z danego źródła uzyskają zatwierdzenie. Wykonawca zobowiązany jest do prowadzenia badań w celu udokumentowania, że materiały uzyskane z dopuszczonego źródła w sposób ciągły spełniają wymagania specyfikacji technicznej i dokumentacji projektowej w czasie postępu robót. Materiały nie odpowiadające wymaganiom zostaną wywiezione przez Wykonawcę z terenu budowy. Każdy rodzaj robót, w którym znajdują się nie zbadane i nie zaakceptowane materiały, Wykonawca wykonuje na własne ryzyko, licząc się z ich nie przyjęciem i brakiem zapłaty. Wykonawca zapewni, aby tymczasowo składowane materiały, do czasu ich wbudowania były zabezpieczone przed zanieczyszczeniem, zachowały swoją jakość i właściwości do robót i były dostępne do kontroli przez Zamawiającego. Miejsca czasowego składowania materiałów będą zlokalizowane w obrębie terenu budowy w miejscach uzgodnionych z Zamawiającym lub poza terenem budowy w miejscach zorganizowanych przez Wykonawcę Sprzęt Wykonawca zobowiązany jest do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Sprzęt używany do str. 5

6 robót musi być zgodny z ofertą wykonawcy, musi odpowiadać pod względem typów i ilości wskazaniom zawartych w projekcie organizacji robót, zaakceptowanym przez Zamawiającego. W przypadku braku ustaleń w takich dokumentach sprzęt musi być uzgodniony i zaakceptowany przez Zamawiającego. Liczba i wydajność sprzętu będzie gwarantować przeprowadzenie robót zgodnie z zasadami określonymi w dokumentacji projektowej, warunkach kontraktu i wskazaniach Zamawiającego w terminie przewidzianym umową. Sprzęt będący własnością Wykonawcy lub wynajęty do wykonywania robót ma być utrzymywany w dobrym stanie technicznym i gotowości do pracy. Będzie on zgodny z normami ochrony środowiska, przepisami dotyczącymi jego użytkowania oraz przepisami BHP. Wykonawca dostarczy Zamawiającemu kopie dokumentów potwierdzających dopuszczenie sprzętu do użytkowania, tam gdzie jest to wymagane przepisami. Wariantowe użycie sprzętu jest możliwe gdy przewiduje taki przypadek dokumentacja projektowa, pod warunkiem uzyskania akceptacji Zamawiającego. Jakikolwiek sprzęt, maszyny i urządzenia oraz narzędzia nie gwarantujące zachowania warunków umowy, zostaną przez Zamawiającego zdyskwalifikowane i nie dopuszczone do robót. 3. Odbiór robót Odbiorowi podlegają: przebieg tras przewodów, sposób połączeń, sposób prowadzenia przewodów poziomych i pionowych, lokalizacja urządzeń. Dla elementów urządzeń instalacji, których w wyniku postępu robót, sprawdzenie jest niemożliwe lub utrudnione w fazie odbioru końcowego należy poddać odbiorowi częściowemu. Każdorazowo po przeprowadzeniu odbioru częściowego powinien być sporządzony protokół i dokonany zapis w dzienniku budowy. Przy odbiorze końcowym urządzeń, instalacji i regulacji urządzeń należy przedłożyć protokoły odbiorów częściowych, a także sprawdzić zgodność stanu istniejącego z dokumentacją techniczną po uwzględnieniu udokumentowanych odstępstw oraz wymaganiami odpowiednich norm przedmiotowych lub innych warunków technicznych. W szczególności należy skontrolować: - użycie właściwych materiałów i elementów urządzenia - prawidłowość wykonania połączeń - jakość zastosowania materiałów - odległość przewodów względem siebie i innych instalacji str. 6

7 - prawidłowość zainstalowania urządzeń - zgodność wykonania instalacji z dokumentacją techniczną - stan izolacji przewodów - skuteczność ochrony przeciwporażeniowej - natężenie oświetlenia - skuteczność ochrony odgromowej - prawidłowość działania urządzeń elektrycznych 4. Przepisy związane Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. D.U. Nr z Rozporządzenie Ministra Infrastruktury z dnia 12 maja 2004 w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Przepisy Budowy Urządzeń Elektroenergetycznych, Warunki wykonania i odbioru instalacji elektrycznych Tom V -Instalacje elektryczne Obowiązujące normy: PN-EN Oświetlenie miejsc pracy N SEP E004 - Elektroenergetyczne i sygnalizacyjne linie kablowe - Projektowanie i budowa PN IEC Instalacje elektryczne w obiektach Oprawy oświetleniowe i instalacje oświetlenia. PN IEC Instalacje elektryczne w obiektach budowlanych (seria norm) 5. Informacje dodatkowe 1. Cena oferowana jest ceną ryczałtową i obejmuje: prace zgodnie z projektem i obowiązującymi normami oraz przepisami. 2. Oferent ma obowiązek sprawdzić zgodność z projektem wykonawczym podane w przedmiarach ilości materiałów. 3. Oferent oświadcza, że zapoznał się z zakresem prac objętych dokumentacją i nie wnosi zastrzeżeń. str. 7

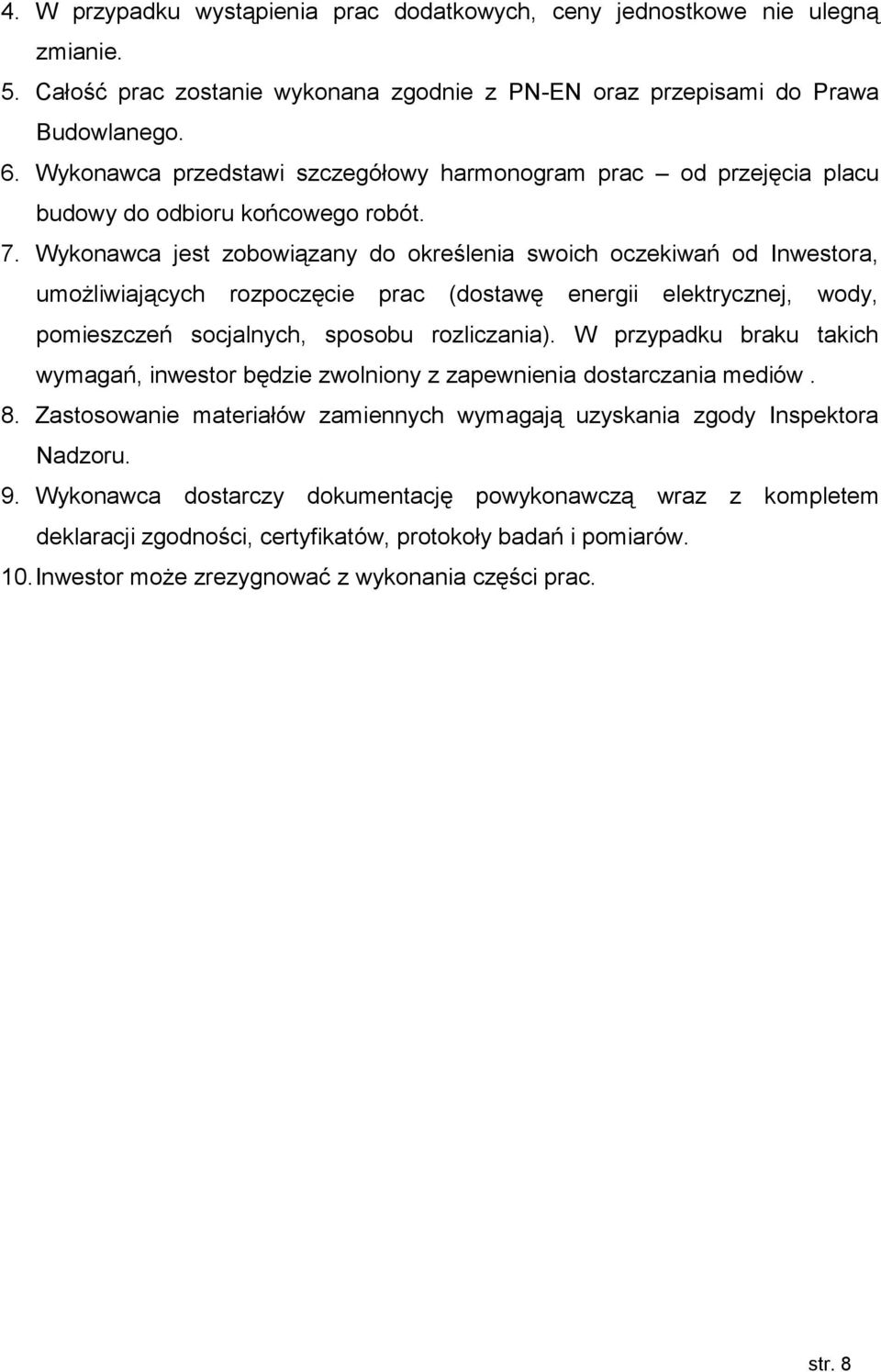

8 4. W przypadku wystąpienia prac dodatkowych, ceny jednostkowe nie ulegną zmianie. 5. Całość prac zostanie wykonana zgodnie z PN-EN oraz przepisami do Prawa Budowlanego. 6. Wykonawca przedstawi szczegółowy harmonogram prac od przejęcia placu budowy do odbioru końcowego robót. 7. Wykonawca jest zobowiązany do określenia swoich oczekiwań od Inwestora, umożliwiających rozpoczęcie prac (dostawę energii elektrycznej, wody, pomieszczeń socjalnych, sposobu rozliczania). W przypadku braku takich wymagań, inwestor będzie zwolniony z zapewnienia dostarczania mediów. 8. Zastosowanie materiałów zamiennych wymagają uzyskania zgody Inspektora Nadzoru. 9. Wykonawca dostarczy dokumentację powykonawczą wraz z kompletem deklaracji zgodności, certyfikatów, protokoły badań i pomiarów. 10. Inwestor może zrezygnować z wykonania części prac. str. 8
