1 ALPAR Artur i Piotr Kowalscy Spółka Jawna Kozienice Łuczynów 98 tel fax biuro@alpar.pl ZESZYT OSPRZĘT INSTALACJI ODGROMOWEJ 1

2 5 2 OSPRZĘT INSTALACJI ODGROMOWEJ

3 ALPAR Artur i Piotr Kowalscy Spółka Jawna Kozienice Łuczynów 98 tel fax biuro@alpar.pl 1

4 5 OSPRZĘT INSTALACJI ODGROMOWEJ ZŁĄCZE KRZYŻOWE G40 W połączeniach instalacji odgromowej. Połączenia krzyżowe drutu lub bednarki, maksymalny wymiar szerokości bednarki 35 mm. G40 Złącze krzyżowe czterośrubowe 0,16 G402 Złącze krzyżowe dwuśrubowe 0,10 ZŁĄCZE KONTROLNE G50 W połączeniach instalacji odgromowej. Służy do łączenia drutu odgromowego z bednarką, rozłączalne w celu dokonania pomiaru rezystancji. G50 Złącze kontrolne 0,17 ZŁĄCZE RYNNOWE G601 W połączeniach instalacji odgromowej. Służy do mocowania drutu odgromowego w pozycji pionowej lub poziomej na obrzeżu rynny. G601 Złącze rynnowe 0,14 2

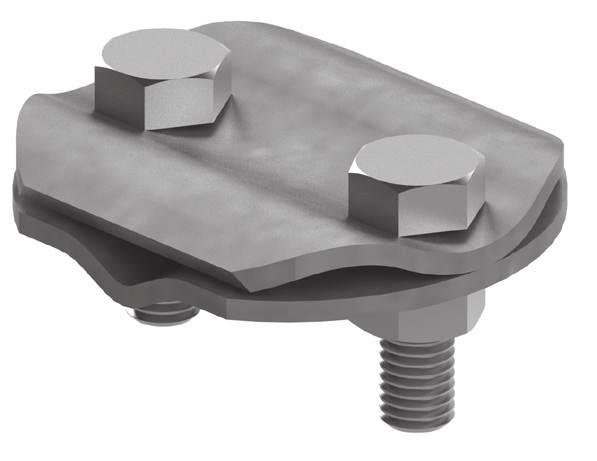

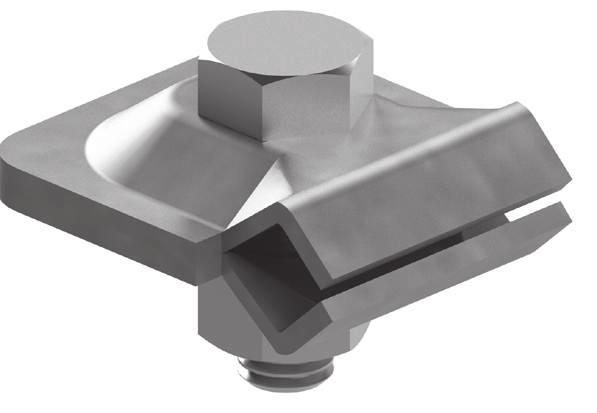

5 ALPAR Artur i Piotr Kowalscy Spółka Jawna Kozienice Łuczynów 98 tel fax biuro@alpar.pl ZŁĄCZE UNIWERSALNE DWUŚRUBOWE G70 W połączeniach instalacji odgromowej. Połączenia krzyżowe, dwuwylotowe i odgałęźne drutu lub bednarki G70 Złącze uniwersalne dwuśrubowe 0,13 ZŁĄCZE JEDNOŚRUBOWE G701 W połączeniach instalacji odgromowej. Połączenia krzyżowe, dwuwylotowe i odgałęźne drutu odgromowego. G701 Złącze uniwersalne jednośrubowe 0,06 ZŁĄCZE KRZYŻOWE CZTEROŚRUBOWE Z PRZEKŁADKĄ G401 W połączeniach instalacji odgromowej. Połączenia krzyżowe drutu lub bednarki, maksymalna szerokość bednarki 35mm. G401 Złącze krzyżowe czterośrubowe z przekładką 0,21 3

6 5 OSPRZĘT INSTALACJI ODGROMOWEJ UCHWYT UNIWERSALNY WBIJANY G30 Służy do łączenia drutu odgromowego lub bednarki na ścianach budynku. G30 Uchwyt uniwersalny wbijany L-150 0,12 G301 Uchwyt uniwersalny wbijany L-200 0,15 G302 Uchwyt uniwersalny wbijany L-250 0,16 UCHWYT UNIWERSALNY WBIJANY Z KOŁKIEM ROZPOROWYM G303 Służy do łączenia drutu odgromowego lub bednarki na ścianach budynku. G303 Uchwyt uniwersalny z kołkiem rozp. L-150 0,12 G304 Uchwyt uniwersalny z kołkiem rozp. L-200 0,14 G305 Uchwyt uniwersalny z kołkiem rozp. L-250 0,16 UCHWYT ODGROMOWY PROSTY G20 Służy do mocowania drutu odgromowego na dachach do powierzchni pionowej. G20 Uchwyt odgromowy prosty L-150 0,07 4

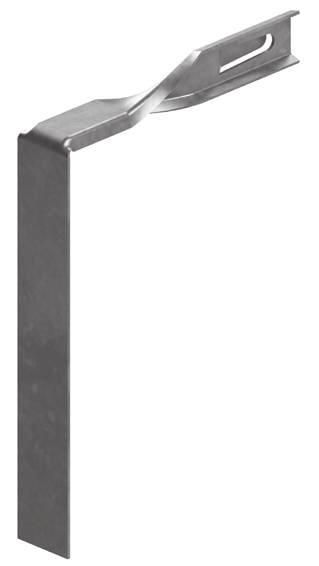

7 ALPAR Artur i Piotr Kowalscy Spółka Jawna Kozienice Łuczynów 98 tel fax biuro@alpar.pl UCHWYT ODGROMOWY KĄTOWY G202 Służy do mocowania drutu odgromowego na dachach do płaszczyzny poziomej. G202 Uchwyt odgromowy kątowy L-150 0,07 G2021 Uchwyt odgromowy kątowy L-200 0,09 G2022 Uchwyt odgromowy kątowy L-250 0,11 UCHWYT ODGROMOWY KĄTOWY SKRĘCONY G201 Służy do mocowania drutu odgromowego na dachach do płaszczyzny poziomej. G201 Uchwyt odgromowy kątowy skręcony L-150 0,07 UCHWYT ODGROMOWY KĄTOWY PRZEDŁUŻONY G204 Służy do mocowania drutu odgromowego na dachach płaskich lub krytych dachówką. G204 Uchwyt odgr. kątowy przedłużony L-150 0,12 5

8 5 OSPRZĘT INSTALACJI ODGROMOWEJ UCHWYT ODGR. KĄTOWY PRZEDŁUŻONY SKRĘCONY G205 Służy do mocowania drutu odgromowego na dachach płaskich lub krytych dachówką. G205 Uchwyt odgr. kąt. przedł. skręcony L-150 0,12 UCHWYT ODGROMOWY KĄTOWY Z ZACISKIEM ŚRUBOWYM G206 Służy do mocowania drutu odgromowego bez konieczności wiercenia otworów. G206 Uchwyt odgromowy kątowy z zaciskiem śrubowym L-150 0,14 UCHWYT ODGROMOWY PROSTY NA RYNNĘ G207 Służy do mocowania drutu odgromowego na rynnach. G207 Uchwyt odgromowy prosty na rynnę L-150 0,15 6

9 ALPAR Artur i Piotr Kowalscy Spółka Jawna Kozienice Łuczynów 98 tel fax biuro@alpar.pl UCHWYT ODGROMOWY KĄTOWY POD PAPĘ G203 Służy do mocowania drutu odgromowego na stropo-dachach. G203 Uchwyt odgromowy kątowy pod papę L-150 0,17 UCHWYT UNIWERSALNY POD PAPĘ G306 Służy do mocowania drutu odgromowego na stropo-dachach. Na zamówienie wykonujemy uchwyty L-200, L-250, L-300. G306 Uchwyt uniwersalny pod papę L-150 0,22 UCHWYT GĄSIOROWY UNIWERSALNY G102 Służy do mocowania drutu odgromowego na szczytach dachów mocowany do gąsiora poprzez skręcenie. G102 Uchwyt gąsiorowy uniwersalny mm G103 Uchwyt gąsiorowy DEHN mm 7

10 5 OSPRZĘT INSTALACJI ODGROMOWEJ UCHWYT UNIWERSALNY SZCZYTOWY G104 Służy do mocowania drutu odgromowego na szczytach budynków. G104 Uchwyt uniwersalny szczytowy 0,26 BABKA ODGROMOWA PUSTA G3091 Służy do mocowania drutu odgromowego o średnicy Ø6 i Ø8 mm. Posiada uniwersalny sposób mocowania drutu o obydwu średnicach. Może być montowany za pomocą klejów, papy lub wkrętów. G3091 Babka odgromowa pusta 0,11 UCHWYT UNIWERSALNY DACH-BUD G3081 Służy do mocowania drutu odgromowego na stropo-dachach. Możliwość montażu za pomocą wkrętów, kleju lub papy. G3081 Uchwyt uniwersalny Dach-Bud 0,11 8

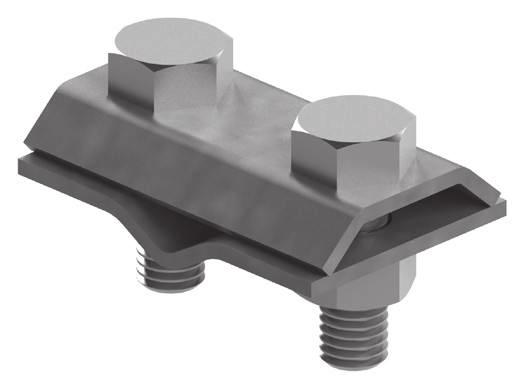

11 ALPAR Artur i Piotr Kowalscy Spółka Jawna Kozienice Łuczynów 98 tel fax biuro@alpar.pl ZŁĄCZE UNIWERSALNE DWUELEMENTOWE G702 W połączeniach instalacji odgromowej. Połączenia krzyżowe, dwuwylotowe i odgałęźne drutu odgromowego. G702 Złącze uniwersalne dwuelementowe 0,08 UCHWYT PRZYŚCIENNY DO BEDNARKI G9025 Służy do mocowania bednarki na ścianach budynku. G9025 Uchwyt przyścienny do bednarki 0,04 ŚRUBA HAKOWA NACIĄGOWA M12 G503 Służy do wykonania naciągu drutu odgromowego wzdłuż ściany pionowej budynku. G503 Śruba hakowa naciągowa M12 0,26 9

12 5 OSPRZĘT INSTALACJI ODGROMOWEJ ZŁĄCZE KABŁĄKOWO NACIĄGOWE G502 Służy do wykonania naciągu drutu odgromowego wzdłuż ściany pionowej budynku. G502 Złącze kabłąkowo naciągowe 0,27 WSPORNIK ODGROMOWY DO NACIĄGÓW G903 Służy do wykonania naciągu drutu odgromowego wzdłuż ściany pionowej budynku. G903 Wspornik odgromowy do naciągów prosty 0,57 G90 Wspornik odgromowy do naciągów wbijany 0,81 G901 Wspornik odgr. do naciągów wzmocniony 1,20 DRZWICZKI REWIZYJNE DR150 Służą do zamaskowania połączeń kontrolnych. Stosowane w przypadku gdy przewody doprowadzające są zamontowane pod elewacją. DR150 Drzwiczki rewizyjne 150x150 0,49 DR200 Drzwiczki rewizyjne 200x200 0,80 DR300 Drzwiczki rewizyjne 300x300 1,50 DR400 Drzwiczki rewizyjne 400x400 2,50 10

13 ALPAR Artur i Piotr Kowalscy Spółka Jawna Kozienice Łuczynów 98 tel fax biuro@alpar.pl SKRZYNKI PROBIERCZE SK30 Służą do połączeń sondy uziemiającej z bednarką. Umożliwiają bezproblemową kontrolę połączeń oraz pomiar rezystancji uziemień. SK30 Skrzynka probiercza 200x200x165 z dnem 1,20 SK31 Skrzynka probiercza 200x200x165 bez dna 1,40 SONDA UZIEMIAJĄCA G9021 G9022 Służy do uzyskiwania możliwie najniższej rezystancji. Sondy uziemiające przeznaczone są do uziemień o głębokości pogrążenia do 5m. Budowa: System uziemienia firmy ALPAR składa się z: G grot G przedłużenie G uchwyt krzyżowy Grot i uziom wykonane są z pręta stalowego, standardowo o średnicy fi18 mm. Uchwyt krzyżowy wykonano z płaskownika stalowego odpowiednio profilowanego. Wszystkie elementy zabezpieczone są przed korozją poprzez cynkowanie zanurzeniowe (ogniowe) zgodnie z normą: PN-EN ISO 1461:2011P Powłoki cynkowe nanoszone na stal metodą zanurzeniową (cynkowanie jednostkowe). G9023 Nr kat. Nazwa Średnica pręta Waga kg G9021 Sonda uziemiająca grot L Ø 18 2,60 G9022 Sonda uziemiająca przedłużenie L Ø 18 2,60 G9023 Zacisk sondy uziemiającej - 0,15 G902 Sonda uziemiająca komplet (grot + przedłużenie + zacisk sondy) Ø18 5,35 11

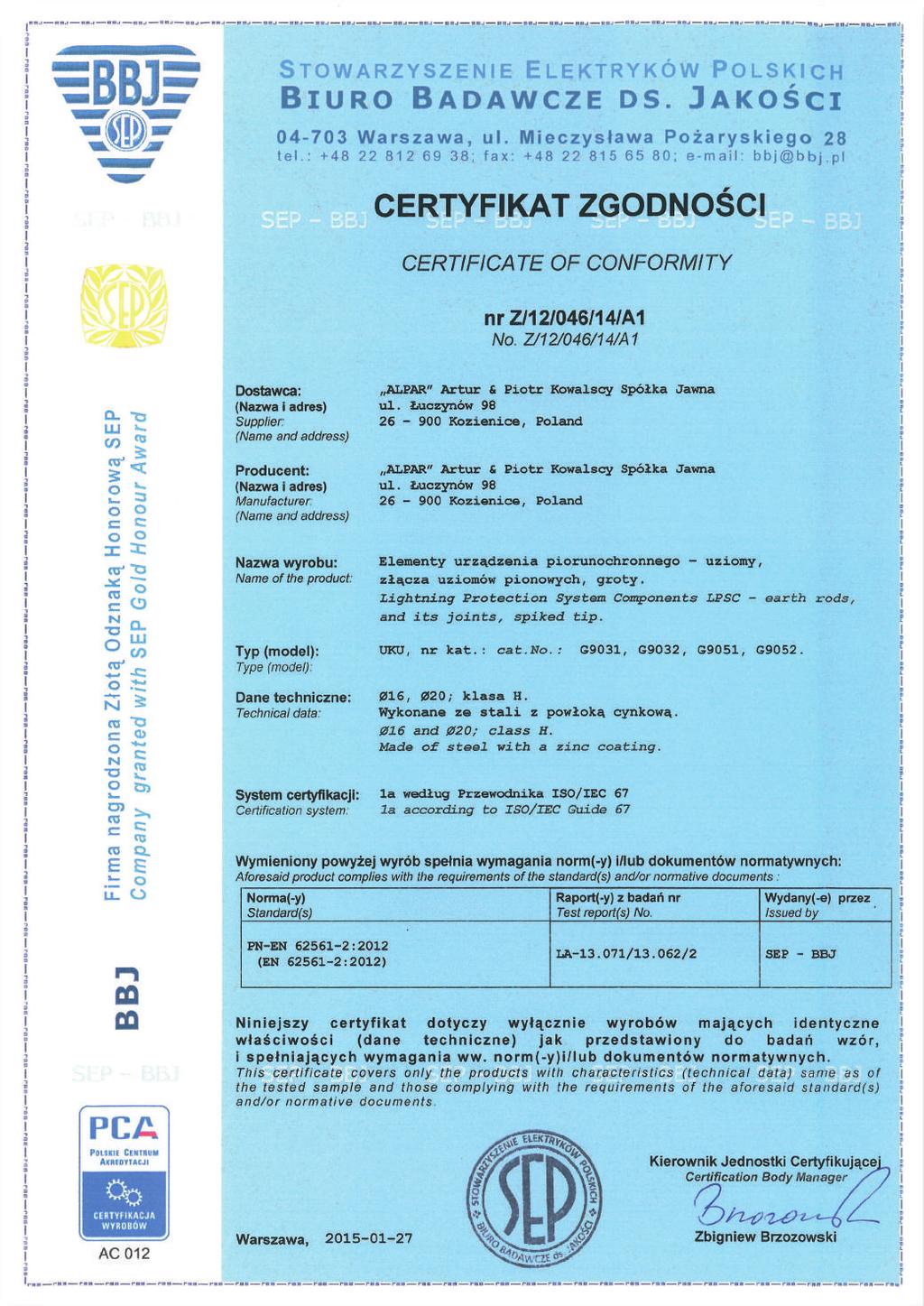

14 5 OSPRZĘT INSTALACJI ODGROMOWEJ ZESTAW UZIEMIAJĄCY FI 16MM G9033 Uziemienie służy do uzyskiwania możliwie najniższej rezystancji, zapewnia odprowadzenie głównego ładunku wyładowania atmosferycznego oraz pozwala na okresowe badania kontrolne uziemienia. Budowa: System uziemienia firmy ALPAR składa się z: G grot do uziomów G uziom prętowy G uchwyt krzyżowy Grot i uziom prętowy wykonany jest z pręta stalowego, standardowo o średnicy fi 16mm. W ofercie dostępne są również średnice fi 18 i fi 20mm. Uchwyt krzyżowy wykonany jest z płaskownika stalowego, odpowiednio profilowanego o grubości 3mm. Wszystkie elementy zabezpieczone są przed korozją poprzez cynkowanie zanurzeniowe (ogniowe) zgodnie z normą:pn-en ISO 1461:2011P. Powłoki cynkowe nanoszone na stal metodą zanurzeniową (cynkowanie jednostkowe). Nr kat. Nazwa Średnica pręta Waga kg G9031 Grot do uziomów prętowych GU Ø 16 0,12 G9032 Uziom prętowy UP16/1500 Ø 16 2,40 G9033 Uchwyt krzyżowy uziomowy UKU Ø 16 0,33 G9031 G

15 ALPAR Artur i Piotr Kowalscy Spółka Jawna Kozienice Łuczynów 98 tel fax biuro@alpar.pl ZESTAW UZIEMIAJĄCY FI 18MM G9043 Uziemienie służy do uzyskiwania możliwie najniższej rezystancji, zapewnia odprowadzenie głównego ładunku wyładowania atmosferycznego oraz pozwala na okresowe badania kontrolne uziemienia. Budowa: System uziemienia firmy ALPAR składa się z: G grot do uziomów G uziom prętowy G uchwyt krzyżowy Grot i uziom prętowy wykonany jest z pręta stalowego, standardowo o średnicy fi 18mm. W ofercie dostępne są również średnice fi 16 ifi20mm. Uchwyt krzyżowy wykonany jest z płaskownika stalowego, odpowiednio profilowanego o grubości 3mm. Wszystkie elementy zabezpieczone są przed korozją poprzez cynkowanie zanurzeniowe (ogniowe) zgodnie z normą:pn-en ISO 1461:2011P. Powłoki cynkowe nanoszone na stal metodą zanurzeniową (cynkowanie jednostkowe). Nr kat. Nazwa Średnica pręta Waga kg G9041 Grot do uziomów prętowych GU Ø 18 0,14 G9042 Uziom prętowy UP18/1500 Ø 18 3,00 G9043 Uchwyt krzyżowy uziomowy UKU Ø 18 0,40 G9041 G

16 5 OSPRZĘT INSTALACJI ODGROMOWEJ ZESTAW UZIEMIAJĄCY FI 20MM G9053 Uziemienie służy do uzyskiwania możliwie najniższej rezystancji, zapewnia odprowadzenie głównego ładunku wyładowania atmosferycznego oraz pozwala na okresowe badania kontrolne uziemienia. Budowa: System uziemienia firmy ALPAR składa się z: G grot do uziomów G uziom prętowy G uchwyt krzyżowy Grot i uziom prętowy wykonany jest z pręta stalowego, standardowo o średnicy fi 20mm. W ofercie dostępne są również średnice fi 18 i fi 16mm. Uchwyt krzyżowy wykonany jest z płaskownika stalowego, odpowiednio profilowanego o grubości 3mm. Wszystkie elementy zabezpieczone są przed korozją poprzez cynkowanie zanurzeniowe (ogniowe) zgodnie z normą:pn-en ISO 1461:2011P. Powłoki cynkowe nanoszone na stal metodą zanurzeniową (cynkowanie jednostkowe). Nr kat. Nazwa Średnica pręta Waga kg G9051 Grot do uziomów prętowych GU Ø 20 0,18 G9052 Uziom prętowy UP20/1500 Ø 20 3,40 G9053 Uchwyt krzyżowy uziomowy UKU Ø 20 0,45 G9051 G

17 ALPAR Artur i Piotr Kowalscy Spółka Jawna Kozienice Łuczynów 98 tel fax biuro@alpar.pl POBIJAKI G9026 Pobijaki G9027 i G9028 służą do pogrążania uziomów prętowych fi 16, fi 18, fi 20 za pomocą młotów udarowych. Pobijak G9026 służy do pogrązania uziomów prętowych za pomocą młotów ręcznych. Materiał: Stal narzędziowa obrobiona cieplnie. Sposób użycia: Pobijaki montowane są na standardowych dłutach młotów udarowych. Mają zastosowanie we wszystkich typach prętów uziemiających produkcji ALPAR. Pobijak zamocowany w młocie udarowym wsadzamy trzpieniem pobijającym w otwór pręta uziemiającego. Po włączeniu młota udarowego pogrążamy sondę na żądaną głębokość. G9027 Nr kat. G9026 G9027 G9028 Nazwa Pobijak ręczny Pobijak mechaniczny SDS MAX Pobijak mechaniczny - sześciokąt G

18 5 OSPRZĘT INSTALACJI ODGROMOWEJ NOTATKI 16

19 ALPAR Artur i Piotr Kowalscy Spółka Jawna Kozienice Łuczynów 98 tel fax biuro@alpar.pl 1. ALPAR Artur i Piotr Kowalscy Spółka Jawna Łuczynów 98, Kozienice tel fax Biuro handlowe ALPAR Artur i Piotr Kowalscy Spółka Jawna ul. Nowa 8a Ostrów Wielkopolski Ostrów Wielkopolski 17
