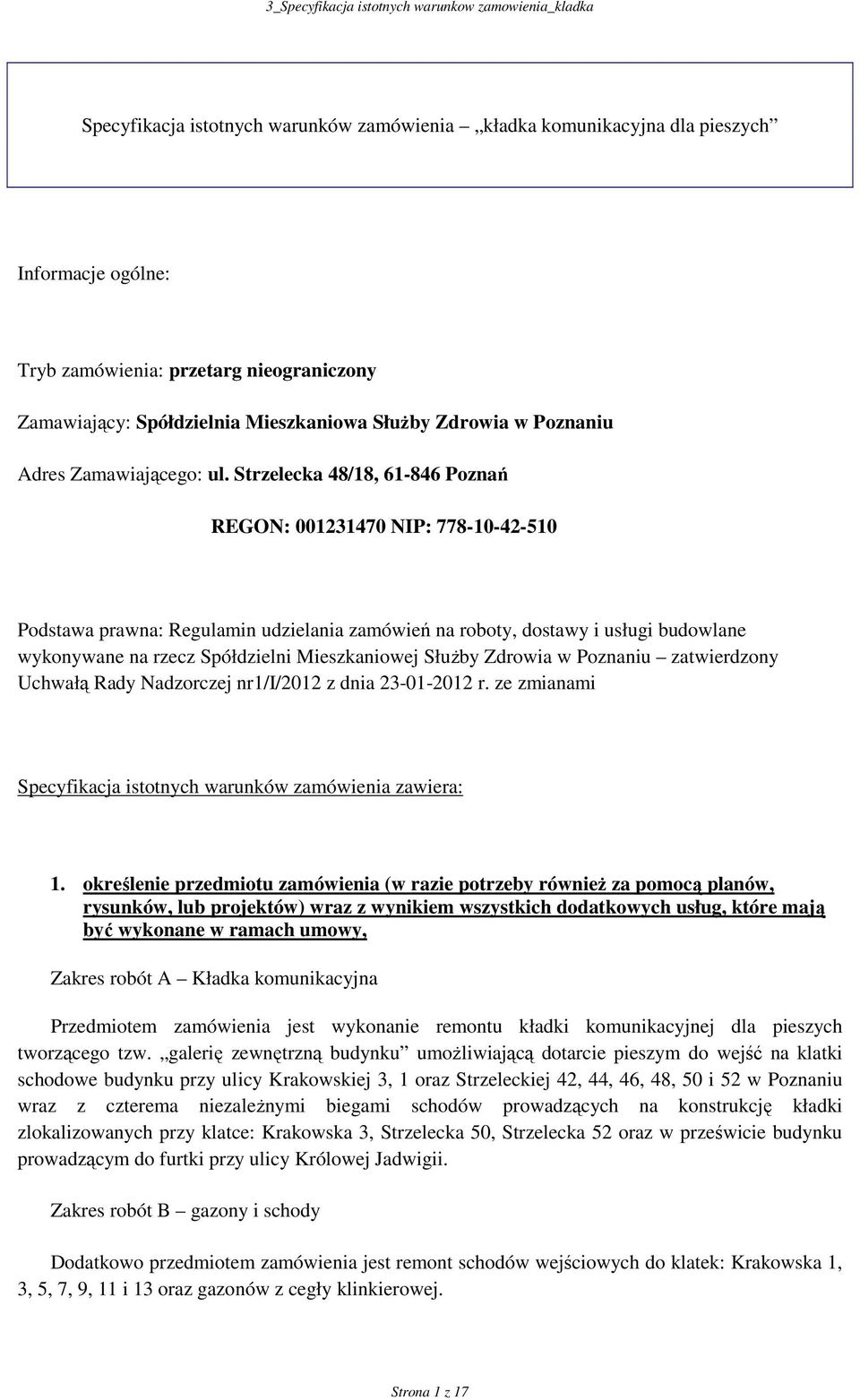

1 Specyfikacja istotnych warunków zamówienia kładka komunikacyjna dla pieszych Informacje ogólne: Tryb zamówienia: przetarg nieograniczony Zamawiający: Spółdzielnia Mieszkaniowa SłuŜby Zdrowia w Poznaniu Adres Zamawiającego: ul. Strzelecka 48/18, Poznań REGON: NIP: Podstawa prawna: Regulamin udzielania zamówień na roboty, dostawy i usługi budowlane wykonywane na rzecz Spółdzielni Mieszkaniowej SłuŜby Zdrowia w Poznaniu zatwierdzony Uchwałą Rady Nadzorczej nr1/i/2012 z dnia r. ze zmianami Specyfikacja istotnych warunków zamówienia zawiera: 1. określenie przedmiotu zamówienia (w razie potrzeby równieŝ za pomocą planów, rysunków, lub projektów) wraz z wynikiem wszystkich dodatkowych usług, które mają być wykonane w ramach umowy, Zakres robót A Kładka komunikacyjna Przedmiotem zamówienia jest wykonanie remontu kładki komunikacyjnej dla pieszych tworzącego tzw. galerię zewnętrzną budynku umoŝliwiającą dotarcie pieszym do wejść na klatki schodowe budynku przy ulicy Krakowskiej 3, 1 oraz Strzeleckiej 42, 44, 46, 48, 50 i 52 w Poznaniu wraz z czterema niezaleŝnymi biegami schodów prowadzących na konstrukcję kładki zlokalizowanych przy klatce: Krakowska 3, Strzelecka 50, Strzelecka 52 oraz w prześwicie budynku prowadzącym do furtki przy ulicy Królowej Jadwigii. Zakres robót B gazony i schody Dodatkowo przedmiotem zamówienia jest remont schodów wejściowych do klatek: Krakowska 1, 3, 5, 7, 9, 11 i 13 oraz gazonów z cegły klinkierowej. Strona 1 z 17

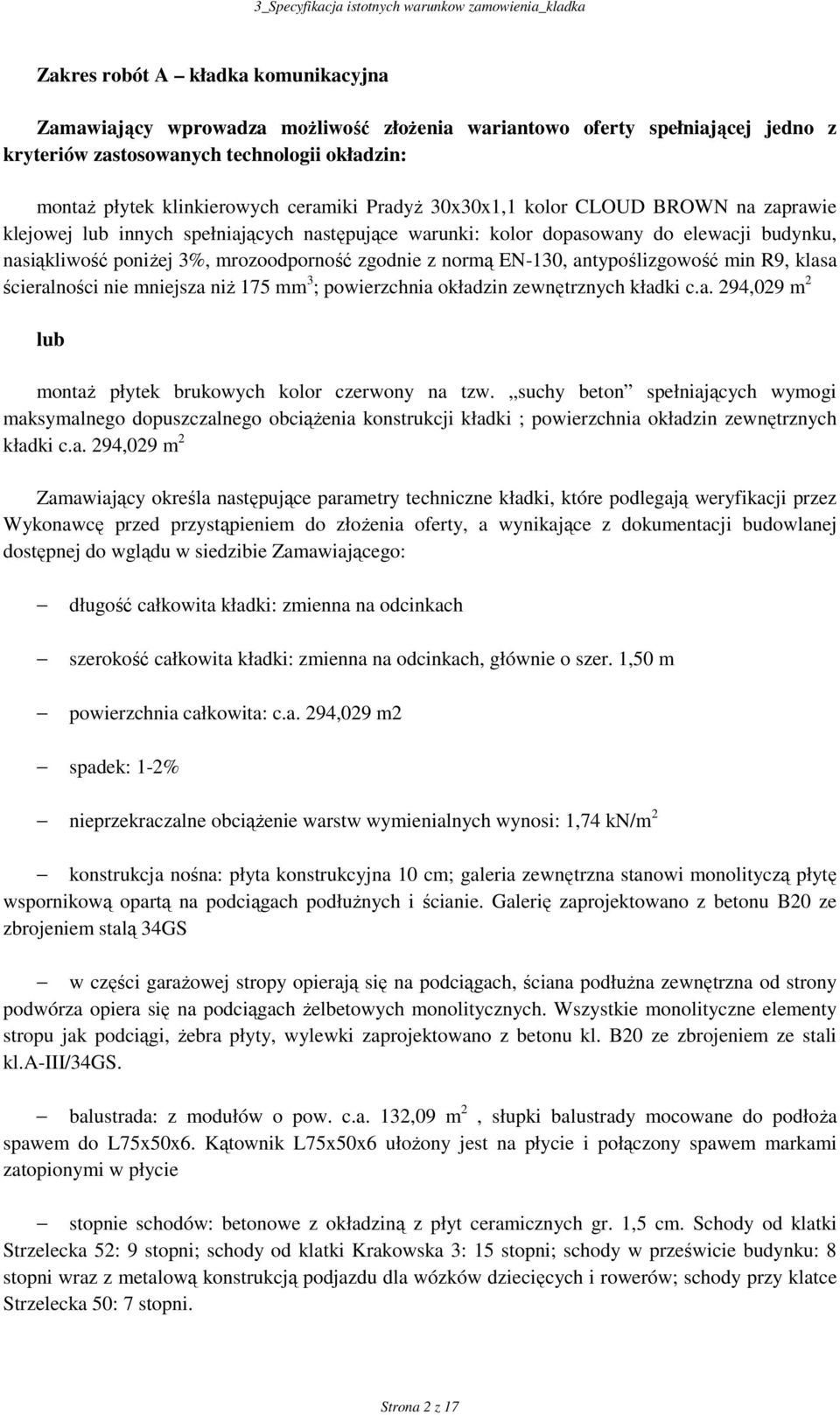

2 Zakres robót A kładka komunikacyjna Zamawiający wprowadza moŝliwość złoŝenia wariantowo oferty spełniającej jedno z kryteriów zastosowanych technologii okładzin: montaŝ płytek klinkierowych ceramiki PradyŜ 30x30x1,1 kolor CLOUD BROWN na zaprawie klejowej lub innych spełniających następujące warunki: kolor dopasowany do elewacji budynku, nasiąkliwość poniŝej 3%, mrozoodporność zgodnie z normą EN-130, antypoślizgowość min R9, klasa ścieralności nie mniejsza niŝ 175 mm 3 ; powierzchnia okładzin zewnętrznych kładki c.a. 294,029 m 2 lub montaŝ płytek brukowych kolor czerwony na tzw. suchy beton spełniających wymogi maksymalnego dopuszczalnego obciąŝenia konstrukcji kładki ; powierzchnia okładzin zewnętrznych kładki c.a. 294,029 m 2 Zamawiający określa następujące parametry techniczne kładki, które podlegają weryfikacji przez Wykonawcę przed przystąpieniem do złoŝenia oferty, a wynikające z dokumentacji budowlanej dostępnej do wglądu w siedzibie Zamawiającego: długość całkowita kładki: zmienna na odcinkach szerokość całkowita kładki: zmienna na odcinkach, głównie o szer. 1,50 m powierzchnia całkowita: c.a. 294,029 m2 spadek: 1-2% nieprzekraczalne obciąŝenie warstw wymienialnych wynosi: 1,74 kn/m 2 konstrukcja nośna: płyta konstrukcyjna 10 cm; galeria zewnętrzna stanowi monolityczą płytę wspornikową opartą na podciągach podłuŝnych i ścianie. Galerię zaprojektowano z betonu B20 ze zbrojeniem stalą 34GS w części garaŝowej stropy opierają się na podciągach, ściana podłuŝna zewnętrzna od strony podwórza opiera się na podciągach Ŝelbetowych monolitycznych. Wszystkie monolityczne elementy stropu jak podciągi, Ŝebra płyty, wylewki zaprojektowano z betonu kl. B20 ze zbrojeniem ze stali kl.a-iii/34gs. balustrada: z modułów o pow. c.a. 132,09 m 2, słupki balustrady mocowane do podłoŝa spawem do L75x50x6. Kątownik L75x50x6 ułoŝony jest na płycie i połączony spawem markami zatopionymi w płycie stopnie schodów: betonowe z okładziną z płyt ceramicznych gr. 1,5 cm. Schody od klatki Strzelecka 52: 9 stopni; schody od klatki Krakowska 3: 15 stopni; schody w prześwicie budynku: 8 stopni wraz z metalową konstrukcją podjazdu dla wózków dziecięcych i rowerów; schody przy klatce Strzelecka 50: 7 stopni. Strona 2 z 17

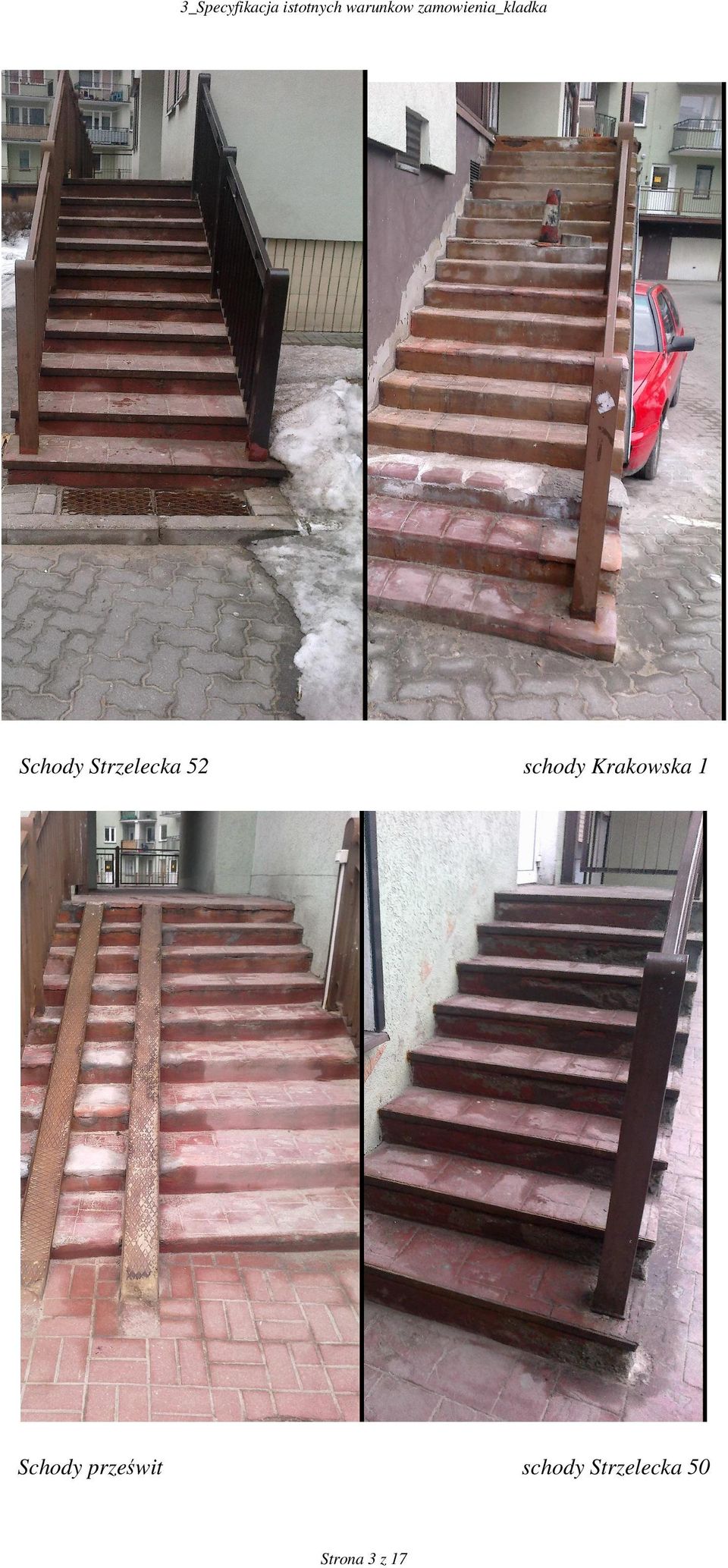

3 3_Specyfikacja istotnych warunkow zamowienia_kladka Schody Strzelecka 52 schody Krakowska 1 Schody prześwit schody Strzelecka 50 Strona 3 z 17

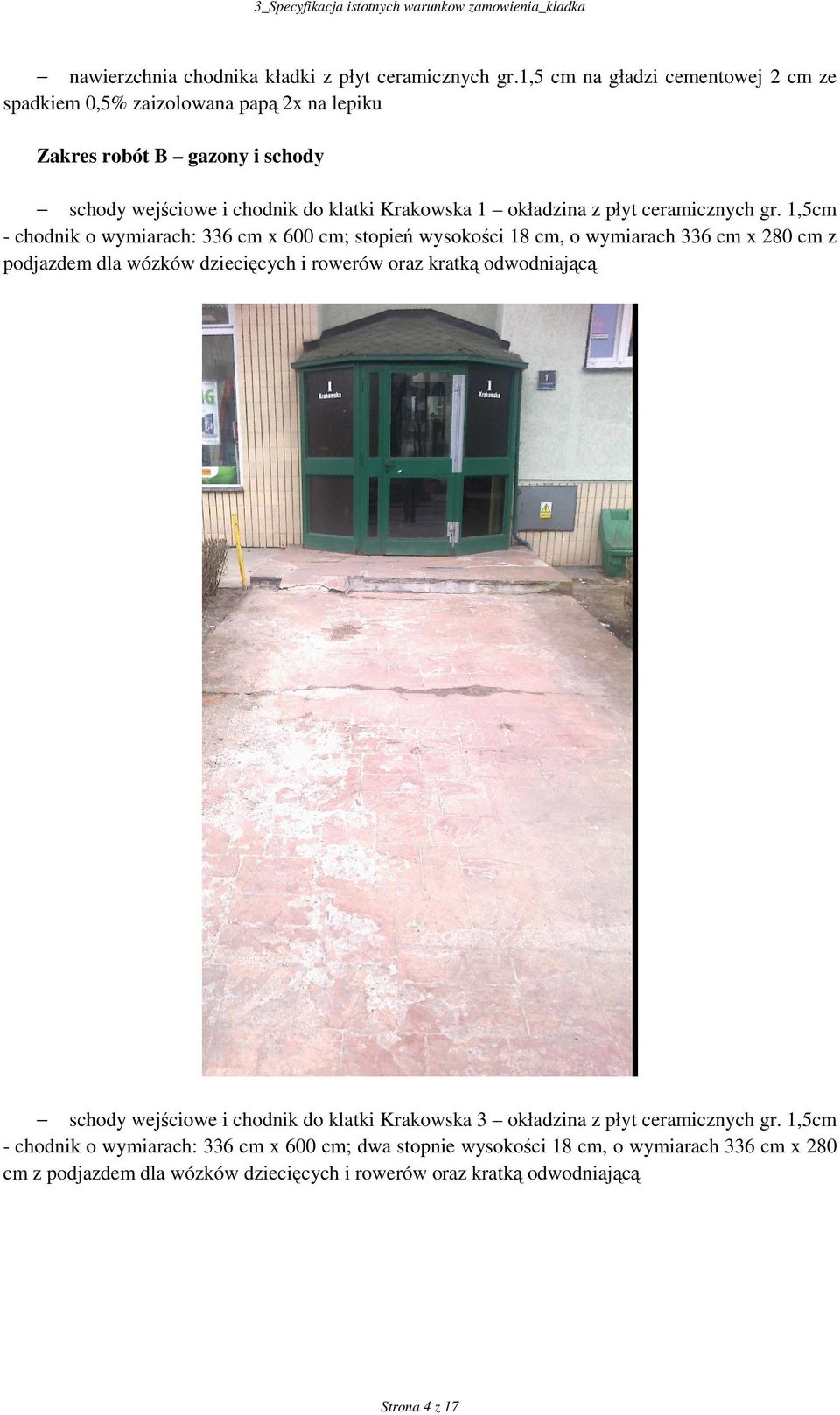

4 nawierzchnia chodnika kładki z płyt ceramicznych gr.1,5 cm na gładzi cementowej 2 cm ze spadkiem 0,5% zaizolowana papą 2x na lepiku Zakres robót B gazony i schody schody wejściowe i chodnik do klatki Krakowska 1 okładzina z płyt ceramicznych gr. 1,5cm - chodnik o wymiarach: 336 cm x 600 cm; stopień wysokości 18 cm, o wymiarach 336 cm x 280 cm z podjazdem dla wózków dziecięcych i rowerów oraz kratką odwodniającą schody wejściowe i chodnik do klatki Krakowska 3 okładzina z płyt ceramicznych gr. 1,5cm - chodnik o wymiarach: 336 cm x 600 cm; dwa stopnie wysokości 18 cm, o wymiarach 336 cm x 280 cm z podjazdem dla wózków dziecięcych i rowerów oraz kratką odwodniającą Strona 4 z 17

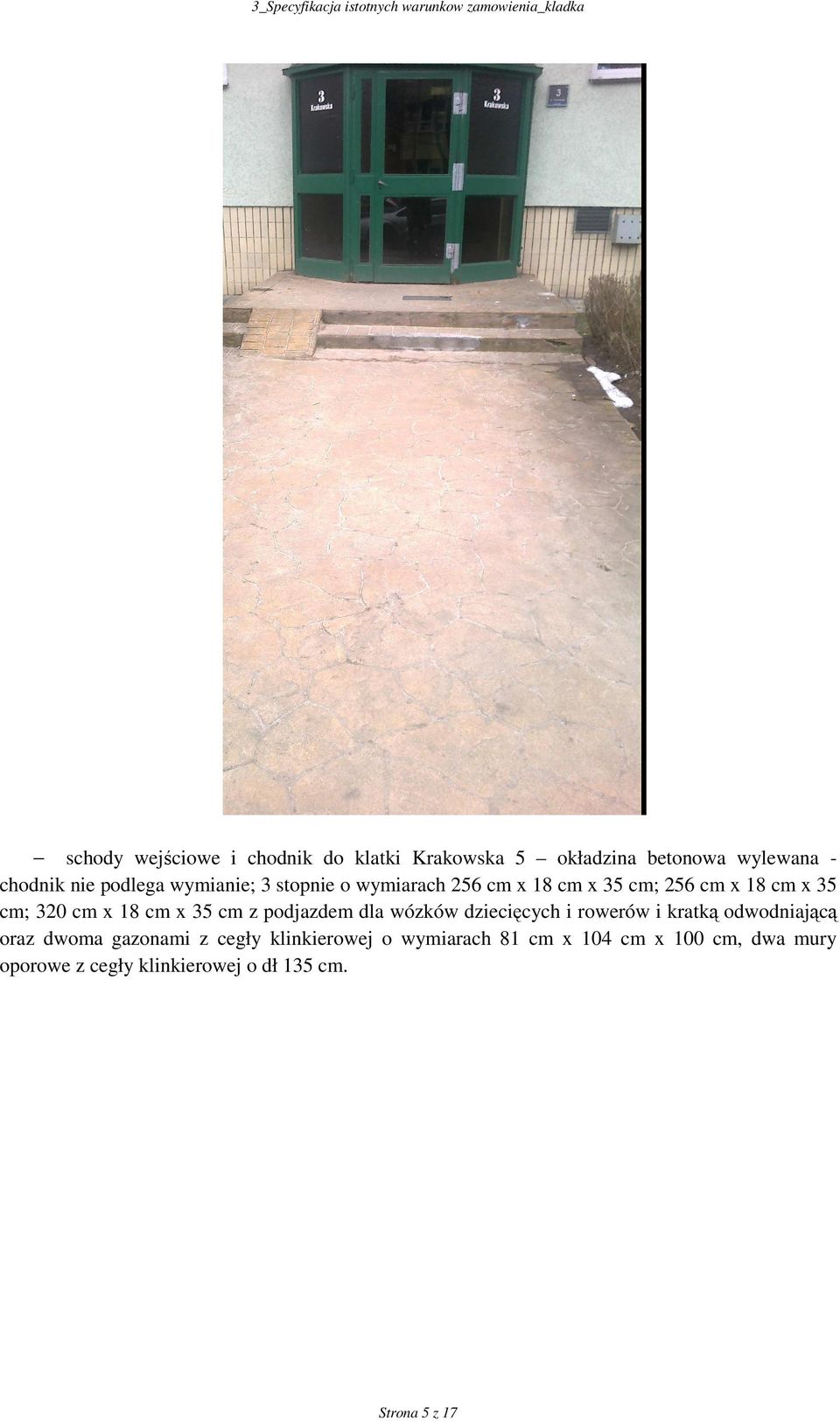

5 schody wejściowe i chodnik do klatki Krakowska 5 okładzina betonowa wylewana - chodnik nie podlega wymianie; 3 stopnie o wymiarach 256 cm x 18 cm x 35 cm; 256 cm x 18 cm x 35 cm; 320 cm x 18 cm x 35 cm z podjazdem dla wózków dziecięcych i rowerów i kratką odwodniającą oraz dwoma gazonami z cegły klinkierowej o wymiarach 81 cm x 104 cm x 100 cm, dwa mury oporowe z cegły klinkierowej o dł 135 cm. Strona 5 z 17

6 Strona 6 z 17

7 schody wejściowe i chodnik do klatki Krakowska 7 okładzina betonowa wylewana - chodnik nie podlega wymianie; 3 stopnie o wymiarach 258 cm x 18 cm x 32 cm; 258 cm x 18 cm x 35 cm; 365 cm x 18 cm x 35 cm z podjazdem dla wózków dziecięcych i rowerów i kratką odwodniającą oraz dwoma gazonami z cegły klinkierowej o wymiarach 81 cm x 104 cm x 100 cm, dwa mury oporowe z cegły klinkierowej o dł 135 cm. Strona 7 z 17

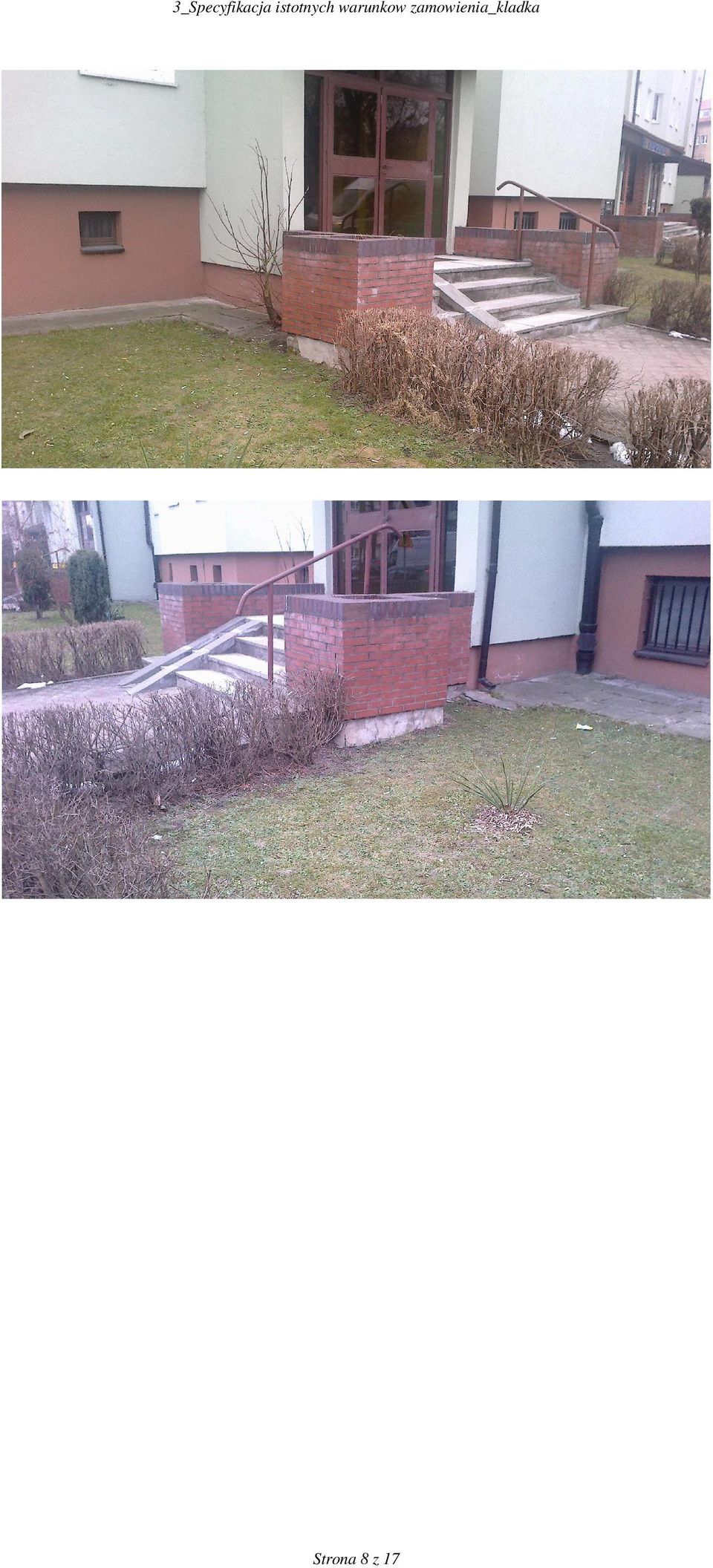

8 Strona 8 z 17

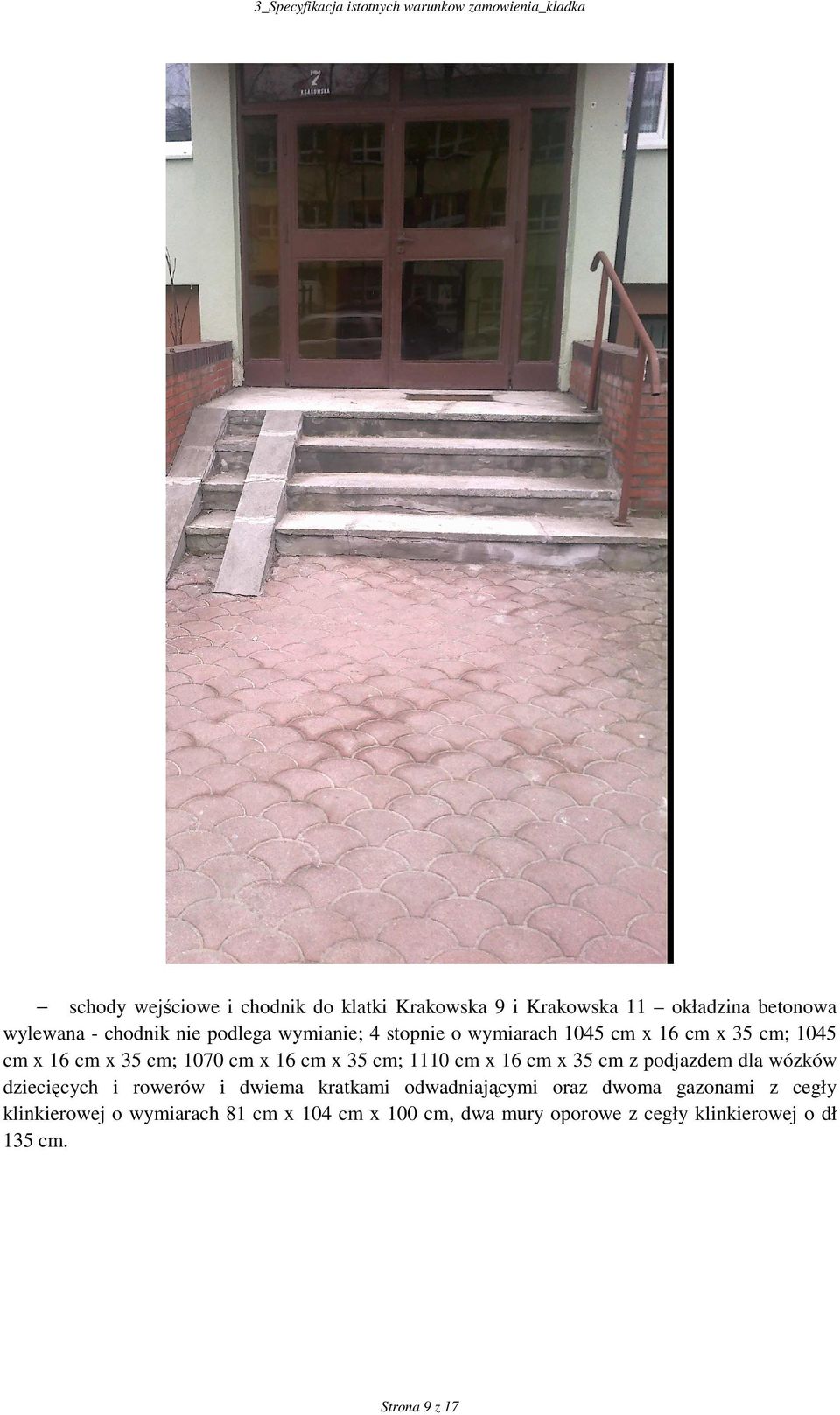

9 schody wejściowe i chodnik do klatki Krakowska 9 i Krakowska 11 okładzina betonowa wylewana - chodnik nie podlega wymianie; 4 stopnie o wymiarach 1045 cm x 16 cm x 35 cm; 1045 cm x 16 cm x 35 cm; 1070 cm x 16 cm x 35 cm; 1110 cm x 16 cm x 35 cm z podjazdem dla wózków dziecięcych i rowerów i dwiema kratkami odwadniającymi oraz dwoma gazonami z cegły klinkierowej o wymiarach 81 cm x 104 cm x 100 cm, dwa mury oporowe z cegły klinkierowej o dł 135 cm. Strona 9 z 17

10 3_Specyfikacja istotnych warunkow zamowienia_kladka schody wejściowe i chodnik do klatki Krakowska 13 okładzina betonowa wylewana chodnik nie podlega wymianie; 5 stopni o wymiarach 255 cm x 18 cm x 35 cm; 255 cm x 18 cm x 35 cm; 280 cm x 18 cm x 35 cm; 340 cm x 18 cm x 35 cm; 340 cm x 18 cm x 35 cm z podjazdem dla wózków dziecięcych i rowerów i kratką odwodniającą oraz dwoma gazonami z cegły klinkierowej o wymiarach 81 cm x 104 cm x 100 cm, dwa mury oporowe z cegły klinkierowej o dł 94 cm. Strona 10 z 17

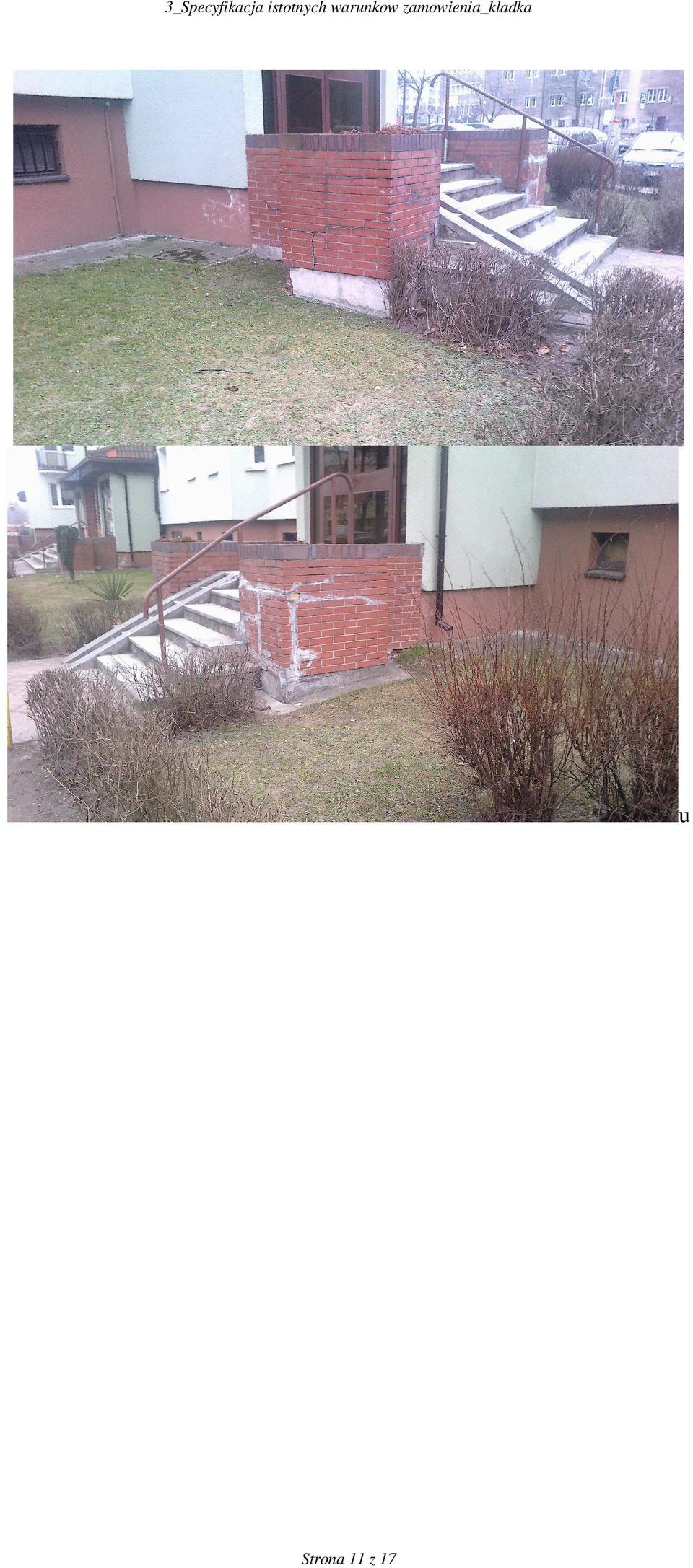

11 3_Specyfikacja istotnych warunkow zamowienia_kladka u Strona 11 z 17

12 Przedmiotem zamówienia jest wykonanie następujących prac: Zakres robót A kładka komunikacyjna 1. Prace przygotowawcze - montaŝ siatki budowlanej na konstrukcji kładki komunikacyjnej i schodów wejściowych do klatek - zabezpieczenie elementami drewnianymi wejścia na kładkę komunikacyjną wraz informacjami teren budowy itp. - montaŝ rusztowania zabezpieczenie obszaru objętego remontem taśmami z informacją osobom nieupowaŝnionym wstęp wzbroniony Strona 12 z 17

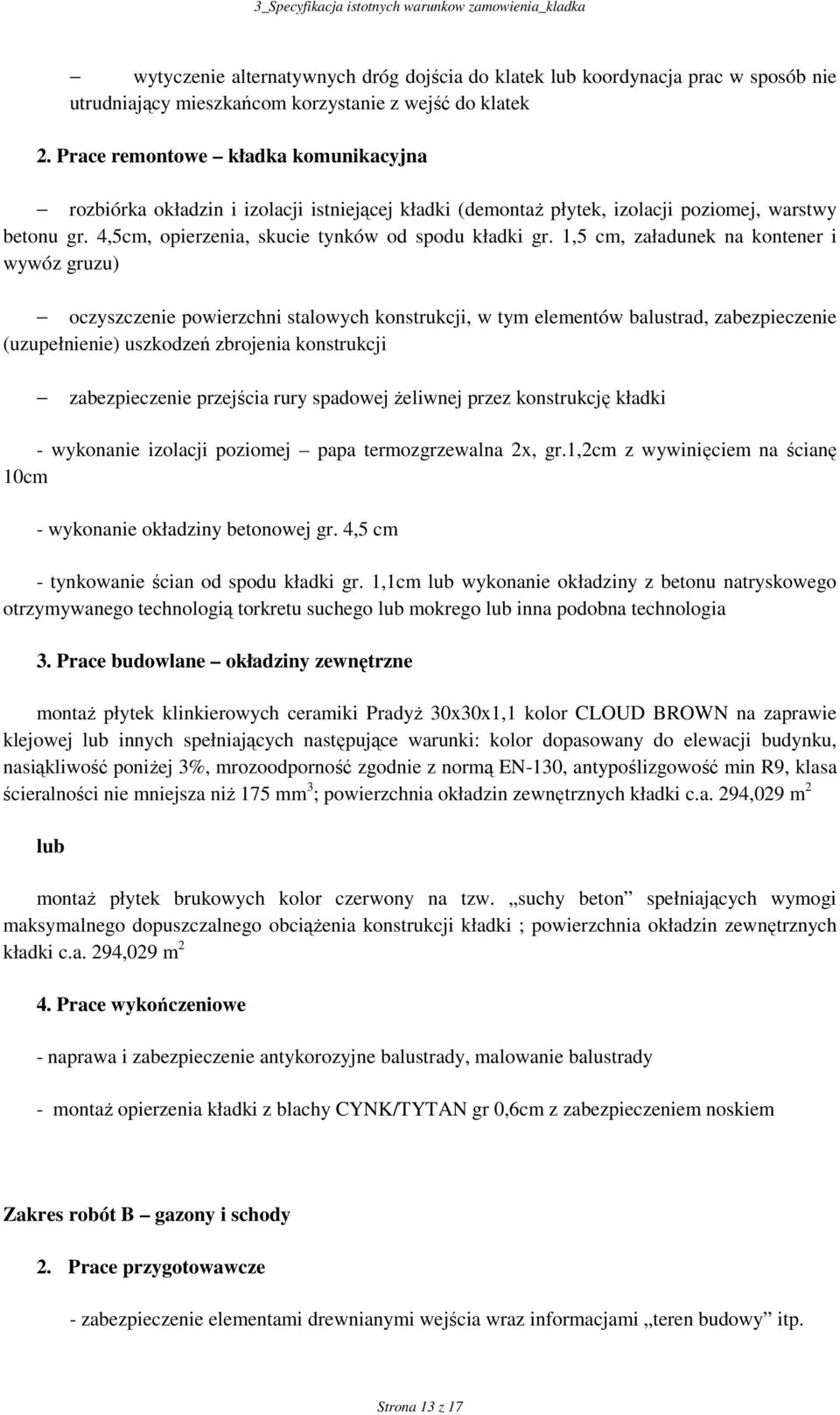

13 wytyczenie alternatywnych dróg dojścia do klatek lub koordynacja prac w sposób nie utrudniający mieszkańcom korzystanie z wejść do klatek 2. Prace remontowe kładka komunikacyjna rozbiórka okładzin i izolacji istniejącej kładki (demontaŝ płytek, izolacji poziomej, warstwy betonu gr. 4,5cm, opierzenia, skucie tynków od spodu kładki gr. 1,5 cm, załadunek na kontener i wywóz gruzu) oczyszczenie powierzchni stalowych konstrukcji, w tym elementów balustrad, zabezpieczenie (uzupełnienie) uszkodzeń zbrojenia konstrukcji zabezpieczenie przejścia rury spadowej Ŝeliwnej przez konstrukcję kładki - wykonanie izolacji poziomej papa termozgrzewalna 2x, gr.1,2cm z wywinięciem na ścianę 10cm - wykonanie okładziny betonowej gr. 4,5 cm - tynkowanie ścian od spodu kładki gr. 1,1cm lub wykonanie okładziny z betonu natryskowego otrzymywanego technologią torkretu suchego lub mokrego lub inna podobna technologia 3. Prace budowlane okładziny zewnętrzne montaŝ płytek klinkierowych ceramiki PradyŜ 30x30x1,1 kolor CLOUD BROWN na zaprawie klejowej lub innych spełniających następujące warunki: kolor dopasowany do elewacji budynku, nasiąkliwość poniŝej 3%, mrozoodporność zgodnie z normą EN-130, antypoślizgowość min R9, klasa ścieralności nie mniejsza niŝ 175 mm 3 ; powierzchnia okładzin zewnętrznych kładki c.a. 294,029 m 2 lub montaŝ płytek brukowych kolor czerwony na tzw. suchy beton spełniających wymogi maksymalnego dopuszczalnego obciąŝenia konstrukcji kładki ; powierzchnia okładzin zewnętrznych kładki c.a. 294,029 m 2 4. Prace wykończeniowe - naprawa i zabezpieczenie antykorozyjne balustrady, malowanie balustrady - montaŝ opierzenia kładki z blachy CYNK/TYTAN gr 0,6cm z zabezpieczeniem noskiem Zakres robót B gazony i schody 2. Prace przygotowawcze - zabezpieczenie elementami drewnianymi wejścia wraz informacjami teren budowy itp. Strona 13 z 17

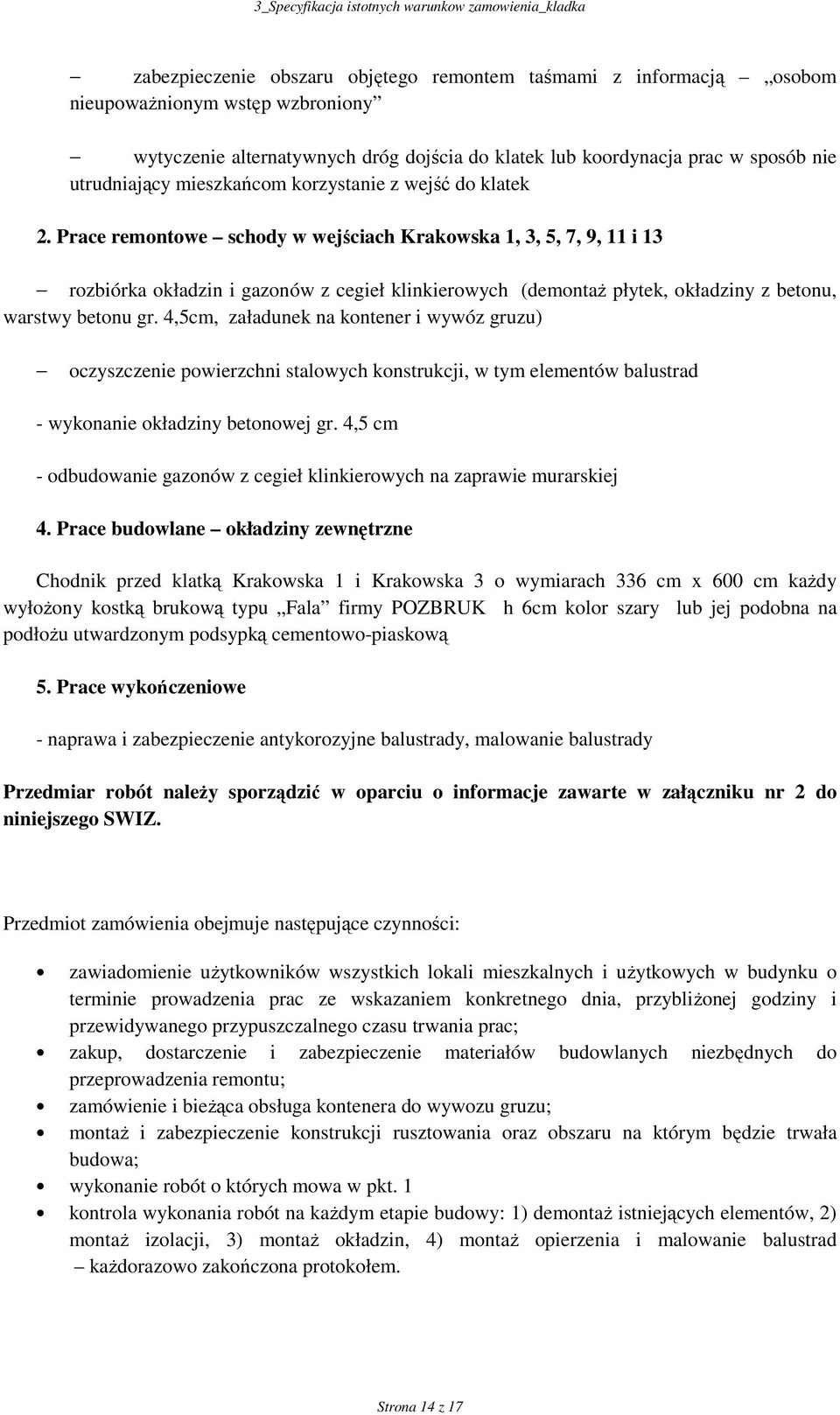

14 zabezpieczenie obszaru objętego remontem taśmami z informacją osobom nieupowaŝnionym wstęp wzbroniony wytyczenie alternatywnych dróg dojścia do klatek lub koordynacja prac w sposób nie utrudniający mieszkańcom korzystanie z wejść do klatek 2. Prace remontowe schody w wejściach Krakowska 1, 3, 5, 7, 9, 11 i 13 rozbiórka okładzin i gazonów z cegieł klinkierowych (demontaŝ płytek, okładziny z betonu, warstwy betonu gr. 4,5cm, załadunek na kontener i wywóz gruzu) oczyszczenie powierzchni stalowych konstrukcji, w tym elementów balustrad - wykonanie okładziny betonowej gr. 4,5 cm - odbudowanie gazonów z cegieł klinkierowych na zaprawie murarskiej 4. Prace budowlane okładziny zewnętrzne Chodnik przed klatką Krakowska 1 i Krakowska 3 o wymiarach 336 cm x 600 cm kaŝdy wyłoŝony kostką brukową typu Fala firmy POZBRUK h 6cm kolor szary lub jej podobna na podłoŝu utwardzonym podsypką cementowo-piaskową 5. Prace wykończeniowe - naprawa i zabezpieczenie antykorozyjne balustrady, malowanie balustrady Przedmiar robót naleŝy sporządzić w oparciu o informacje zawarte w załączniku nr 2 do niniejszego SWIZ. Przedmiot zamówienia obejmuje następujące czynności: zawiadomienie uŝytkowników wszystkich lokali mieszkalnych i uŝytkowych w budynku o terminie prowadzenia prac ze wskazaniem konkretnego dnia, przybliŝonej godziny i przewidywanego przypuszczalnego czasu trwania prac; zakup, dostarczenie i zabezpieczenie materiałów budowlanych niezbędnych do przeprowadzenia remontu; zamówienie i bieŝąca obsługa kontenera do wywozu gruzu; montaŝ i zabezpieczenie konstrukcji rusztowania oraz obszaru na którym będzie trwała budowa; wykonanie robót o których mowa w pkt. 1 kontrola wykonania robót na kaŝdym etapie budowy: 1) demontaŝ istniejących elementów, 2) montaŝ izolacji, 3) montaŝ okładzin, 4) montaŝ opierzenia i malowanie balustrad kaŝdorazowo zakończona protokołem. Strona 14 z 17

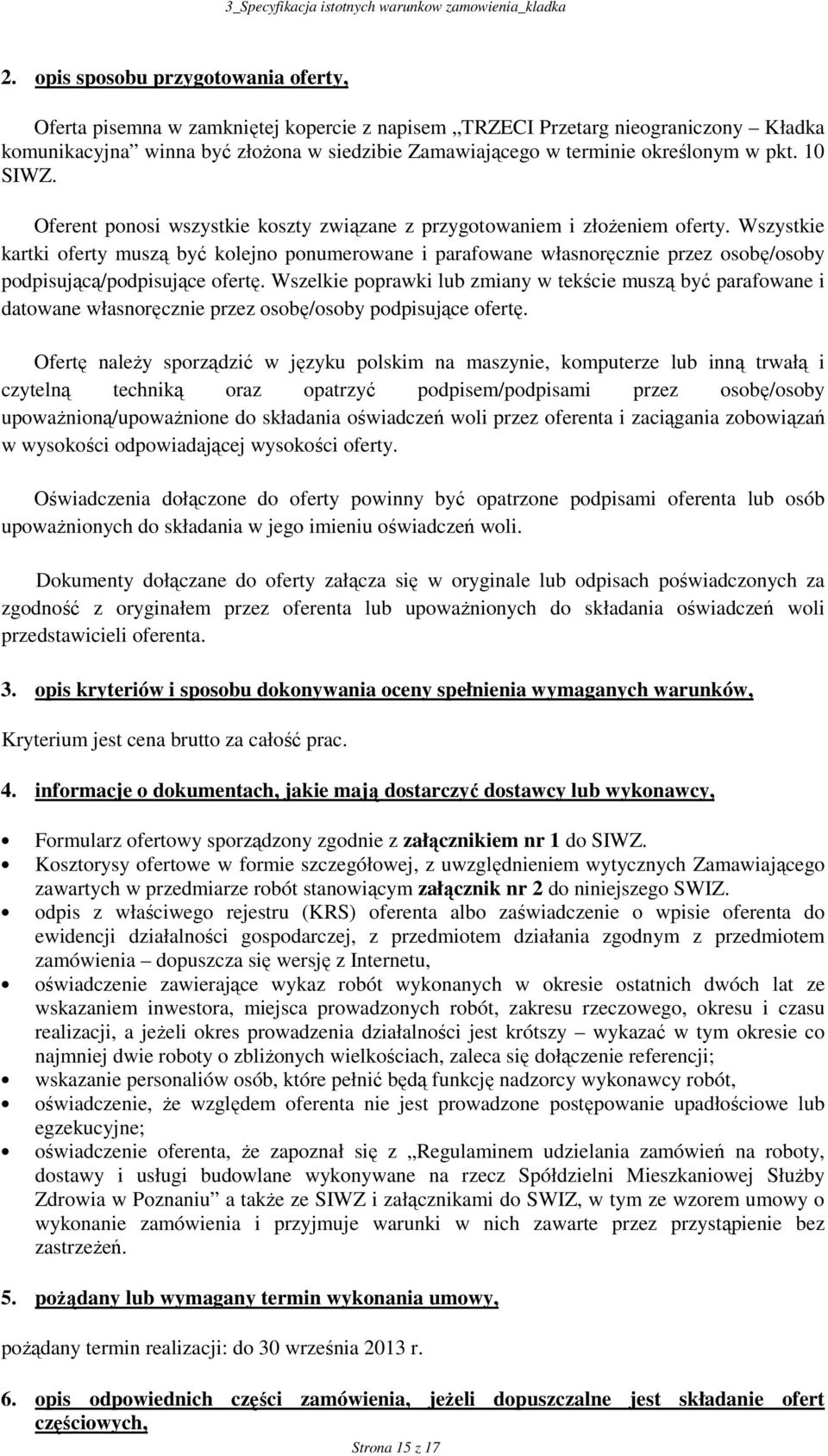

15 2. opis sposobu przygotowania oferty, Oferta pisemna w zamkniętej kopercie z napisem TRZECI Przetarg nieograniczony Kładka komunikacyjna winna być złoŝona w siedzibie Zamawiającego w terminie określonym w pkt. 10 SIWZ. Oferent ponosi wszystkie koszty związane z przygotowaniem i złoŝeniem oferty. Wszystkie kartki oferty muszą być kolejno ponumerowane i parafowane własnoręcznie przez osobę/osoby podpisującą/podpisujące ofertę. Wszelkie poprawki lub zmiany w tekście muszą być parafowane i datowane własnoręcznie przez osobę/osoby podpisujące ofertę. Ofertę naleŝy sporządzić w języku polskim na maszynie, komputerze lub inną trwałą i czytelną techniką oraz opatrzyć podpisem/podpisami przez osobę/osoby upowaŝnioną/upowaŝnione do składania oświadczeń woli przez oferenta i zaciągania zobowiązań w wysokości odpowiadającej wysokości oferty. Oświadczenia dołączone do oferty powinny być opatrzone podpisami oferenta lub osób upowaŝnionych do składania w jego imieniu oświadczeń woli. Dokumenty dołączane do oferty załącza się w oryginale lub odpisach poświadczonych za zgodność z oryginałem przez oferenta lub upowaŝnionych do składania oświadczeń woli przedstawicieli oferenta. 3. opis kryteriów i sposobu dokonywania oceny spełnienia wymaganych warunków, Kryterium jest cena brutto za całość prac. 4. informacje o dokumentach, jakie mają dostarczyć dostawcy lub wykonawcy, Formularz ofertowy sporządzony zgodnie z załącznikiem nr 1 do SIWZ. Kosztorysy ofertowe w formie szczegółowej, z uwzględnieniem wytycznych Zamawiającego zawartych w przedmiarze robót stanowiącym załącznik nr 2 do niniejszego SWIZ. odpis z właściwego rejestru (KRS) oferenta albo zaświadczenie o wpisie oferenta do ewidencji działalności gospodarczej, z przedmiotem działania zgodnym z przedmiotem zamówienia dopuszcza się wersję z Internetu, oświadczenie zawierające wykaz robót wykonanych w okresie ostatnich dwóch lat ze wskazaniem inwestora, miejsca prowadzonych robót, zakresu rzeczowego, okresu i czasu realizacji, a jeŝeli okres prowadzenia działalności jest krótszy wykazać w tym okresie co najmniej dwie roboty o zbliŝonych wielkościach, zaleca się dołączenie referencji; wskazanie personaliów osób, które pełnić będą funkcję nadzorcy wykonawcy robót, oświadczenie, Ŝe względem oferenta nie jest prowadzone postępowanie upadłościowe lub egzekucyjne; oświadczenie oferenta, Ŝe zapoznał się z Regulaminem udzielania zamówień na roboty, dostawy i usługi budowlane wykonywane na rzecz Spółdzielni Mieszkaniowej SłuŜby Zdrowia w Poznaniu a takŝe ze SIWZ i załącznikami do SWIZ, w tym ze wzorem umowy o wykonanie zamówienia i przyjmuje warunki w nich zawarte przez przystąpienie bez zastrzeŝeń. 5. poŝądany lub wymagany termin wykonania umowy, poŝądany termin realizacji: do 30 września 2013 r. 6. opis odpowiednich części zamówienia, jeŝeli dopuszczalne jest składanie ofert częściowych, Strona 15 z 17

16 Nie dopuszcza się składania ofert częściowych, przy załoŝeniu jednak okoliczności wskazanych przez Zamawiającego w pkt. 1 SIWZ. 7. istotne dla Zamawiającego postanowienia, które zostaną wprowadzone do treści zawieranej umowy lub projekt umowy, Postanowienia projektu umowy zawarte zostały w załączniku nr 3 do SIWZ. 8. opis wszelkich innych niŝ cena kryteriów, którymi Zamawiający będzie się kierował przy wyborze oferty, wraz z podaniem znaczenia tych kryteriów, Otwarcie i ocena ofert dokonane zostaną przez Komisję przetargową powołaną zgodnie z Regulaminem udzielania zamówień na roboty, dostawy i usługi budowlane wykonywane na rzecz Spółdzielni Mieszkaniowej SłuŜby Zdrowia w Poznaniu W odniesieniu do wykonawców, którzy spełnili postawione warunki Komisja dokona oceny ofert na podstawie następujących kryteriów: Cena - maksymalnie 100 punktów, Zamawiający udzieli zamówienia temu oferentowi, którego oferta będzie odpowiadać wszystkim wymaganiom określonym w niniejszej specyfikacji i zostanie oceniona jako najkorzystniejsza w oparciu o podane wyŝej kryteria wyboru. Niezwłocznie po wyborze najkorzystniejszej oferty Zamawiający zamieści informację o wyborze na stronie internetowej oraz w miejscu publicznie dostępnym w swojej siedzibie. Zamawiający powiadomi niezwłocznie o wynikach postępowania wszystkich oferentów, których oferty były przedmiotem oceny (nie zawiadamia się oferentów ofert odrzuconych). 9. wszelkie wymagania w szczególności kwotę dotyczącą wadium oraz zabezpieczenia naleŝytego wykonania umowy, Zamawiający nie przewiduje dodatkowych wymagań, w szczególności nie jest wymagane wadium. 10. wskazanie miejsca i terminu składania ofert, Miejsce składania ofert: Biuro Spółdzielni, ul. Strzelecka 48/18, Poznań w godzinach pracy biura (poniedziałek, środa, piątek w godzinach 08:00-14:00, wtorek, czwartek w godzinach 11:00-18:00). W dniu 31 maja 2013 r. Biuro nieczynne. Termin składania ofert do 4 czerwca 2013 roku godz.16:00 Koperta powinna być zabezpieczona w sposób gwarantujący zachowanie poufności jej treści oraz zabezpieczający jej nienaruszalność do terminu otwarcia ofert. Oferent moŝe otrzymać pisemne potwierdzenie złoŝenia oferty z odnotowanym terminem (dniem i godziną) jej złoŝenia oraz numerem, jakim oznakowana została oferta. Oferta złoŝona po terminie zostanie odrzucona. 11. wskazanie miejsca i terminu otwarcia ofert oraz Informacje o trybie otwarcia, Strona 16 z 17

17 Oferty zostaną otwarte publicznie w siedzibie Zamawiającego w dniu 4 czerwca 2013 r. o godz. 16:10. Oferenci mogą uczestniczyć w publicznej sesji otwarcia ofert. Na pisemny wniosek oferenta, który złoŝył ofertę w terminie, Zamawiający prześle oferentowi protokół z sesji otwarcia ofert. 12. pouczenie o środkach odwoławczych przysługujących dostawcy lub wykonawcy, Zamawiający nie przewiduje środków odwoławczych przysługujących oferentom. Środki odwoławcze dostawy lub wykonawcy zostały szczegółowo określone w projekcie umowy stanowiącym załącznik nr 3 do SIWZ. 13. ogólne warunki umowy, Udzielenie zamówienia wymaga zawarcia umowy o treści jak w Załączniku Nr 3 do SIWZ z uwzględnieniem kwoty wynagrodzenia, terminu realizacji zamówienia i okresu gwarancyjnego, jakie wynikały będą z ofert. Podpisanie umowy nastąpi w terminie 7 dni od daty ogłoszenia o wyborze oferty w siedzibie Zamawiającego. Termin zawarcia umowy zostanie określony w informacji o wynikach postępowania. Podpisanie umowy lub umów kończy postępowanie przetargowe. 14. termin do którego dostawca lub wykonawca będzie związany złoŝoną ofertą. 30 czerwca 2013 r. Strona 17 z 17
