Program do obliczeń statycznowytrzymałościowych. przestrzennych konstrukcji szkieletowych... Statyka, która bawi... RSTAB 8

Transkrypt

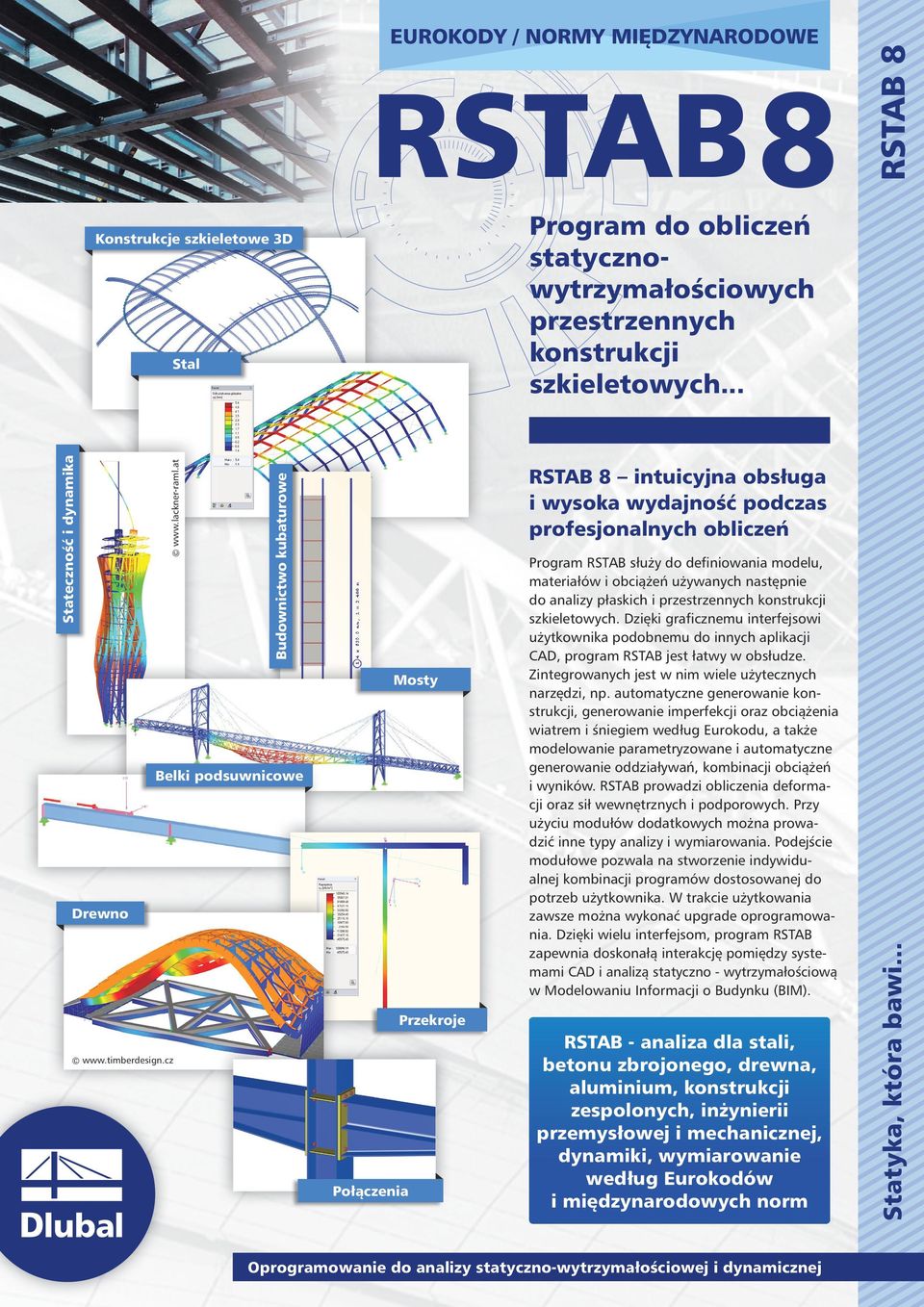

1 Stateczność i dynamika Konstrukcje szkieletowe 3D Stal Budownictwo kubaturowe Belki podsuwnicowe Drewno EUROKODY / NORMY MIĘDZYNARODOWE RSTAB8 Program do obliczeń statycznowytrzymałościowych przestrzennych konstrukcji szkieletowych... Połączenia Mosty Przekroje RSTAB 8 intuicyjna obsługa i wysoka wydajność podczas profesjonalnych obliczeń Program RSTAB służy do definiowania modelu, materiałów i obciążeń używanych następnie do analizy płaskich i przestrzennych konstrukcji szkieletowych. Dzięki graficznemu interfejsowi użytkownika podobnemu do innych aplikacji CAD, program RSTAB jest łatwy w obsłudze. Zintegrowanych jest w nim wiele użytecznych narzędzi, np. automatyczne generowanie konstrukcji, generowanie imperfekcji oraz obciążenia wiatrem i śniegiem według Eurokodu, a także modelowanie parametryzowane i automatyczne generowanie oddziaływań, kombinacji obciążeń i wyników. RSTAB prowadzi obliczenia deformacji oraz sił wewnętrznych i podporowych. Przy użyciu modułów dodatkowych można prowadzić inne typy analizy i wymiarowania. Podejście modułowe pozwala na stworzenie indywidualnej kombinacji programów dostosowanej do potrzeb użytkownika. W trakcie użytkowania zawsze można wykonać upgrade oprogramowania. Dzięki wielu interfejsom, program RSTAB zapewnia doskonałą interakcję pomiędzy systemami CAD i analizą statyczno - wytrzymałościową w Modelowaniu Informacji o Budynku (BIM). RSTAB - analiza dla stali, betonu zbrojonego, drewna, aluminium, konstrukcji zespolonych, inżynierii przemysłowej i mechanicznej, dynamiki, wymiarowanie według Eurokodów i międzynarodowych norm

2 RSTAB 8 RSTAB - efektywny program dla konstrukcji szkieletowych 3D Spełnia najwyższe wymagania nowoczesnej inżynierii budowlanej Indywidualne pakiety programów dzięki modułowej strukturze oprogramowania Wymiarowanie konstrukcji nośnych wykonanych ze stali, betonu, drewna, aluminium oraz układów złożonych Analiza statyczno-wytrzymałościowa i dynamiczna Integracja norm i wytycznych z różnych krajów Wysokiej jakości wizualizacja konstrukcji i obciążeń Obliczanie odporności ogniowej według Eurokodu dla stali, betonu i drewna Ciągłe aktualizowanie i rozwój programu Szybka i wykwalifikowana pomoc techniczna Graficzny interfejs użytkownika Przejrzysty i intuicyjny interfejs użytkownika dzięki szczegółowym rysunkom wyjaśniającym Szybka i łatwa nauka obsługi programu Tworzenie danych na temat konstrukcji i obciążenia w bardzo krótkim czasie Wprowadzanie modelu w tabelach lub bezpośrednio w grafice Natychmiastowe sprawdzanie konstrukcji dzięki fotorealistycznej wizualizacji w renderowaniu 3D (opcjonalnie przy użyciu modelu bryłowego lub przezroczystości) Dowolne konfigurowanie menu i pasków narzędzi Łatwe wprowadzanie komentarzy i wymiarów Kontrola wyświetlania obiektów w nawigatorze Wyświetl Obsługa programu w wielu językach Modelowanie Możliwość automatycznego generowania konstrukcji wraz z obciążeniami Obszerna biblioteka materiałów i przekrojów Możliwość importu i wymiarowania specjalnych przekrojów z modułu SHAPE-THIN i SHAPE-MASSIVE Statyka, która bawi... Automatyczne generowanie obciążeń wiatrem i śniegiem 2 według Eurokodu Określanie imperfekcji prętów i zbiorów prętów według Eurokodu Łatwe definiowanie właściwości uchwycenia obiektu (object snap) Stosowanie linii pomocniczych, siatek oraz warstw tła Wydajna praca dzięki wykorzystaniu wprowadzenia parametryzowanego powtarzających się konstrukcji Wprowadzanie i zapisywanie konstrukcji parametrycznych jako bloków Wprowadzanie nieliniowości, połączeń specjalnych oraz mimośrodów prętów Duży wybór typów prętów, np. belki, kratownice czy pręty rozciągane Możliwość późniejszej zmiany numeracji obiektów konstrukcyjnych Wykrywanie i poprawianie błędów we wprowadzonych danych dzięki funkcji sprawdzania konstrukcji Wiele typów obciążeń

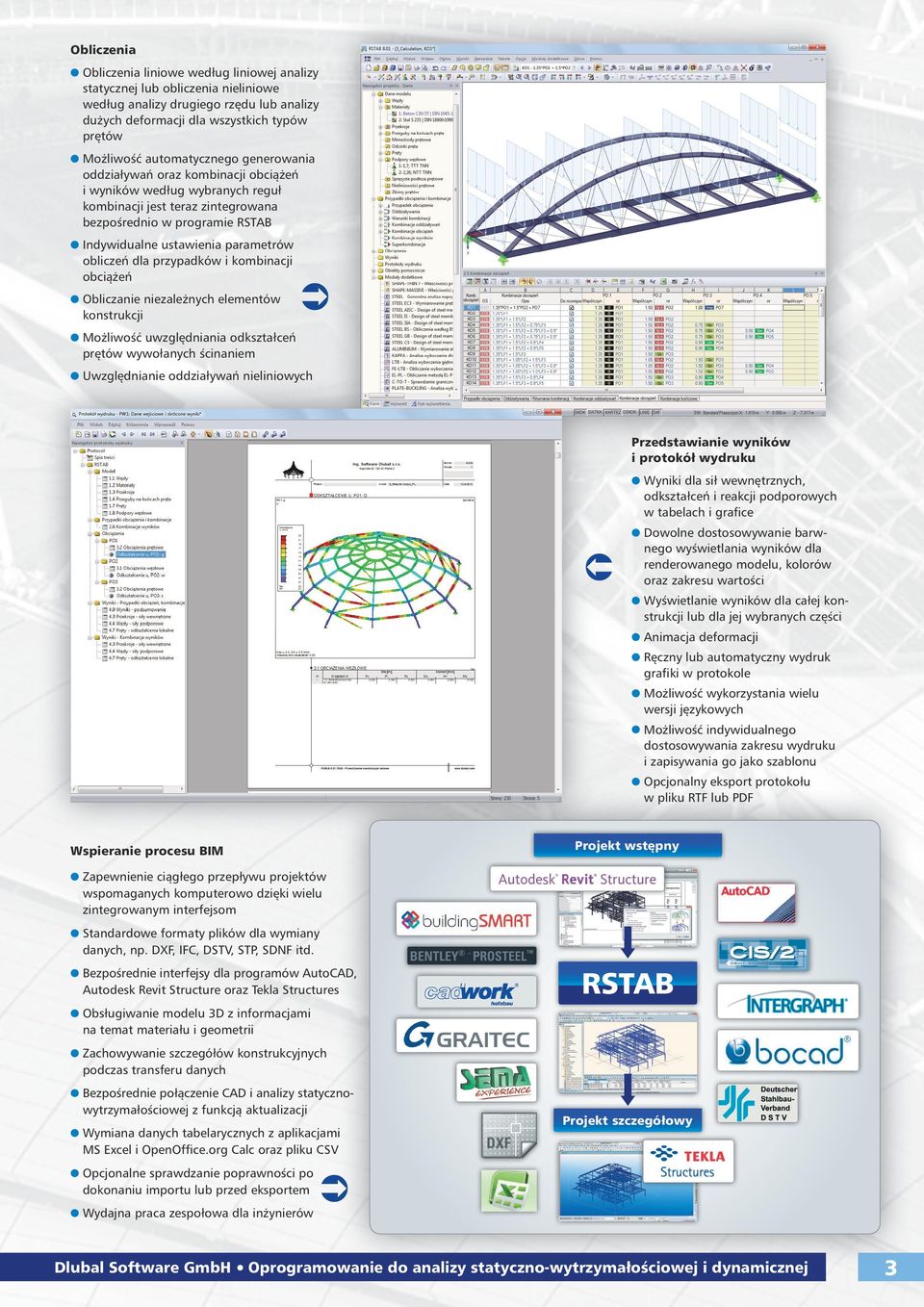

3 Obliczenia Obliczenia liniowe według liniowej analizy statycznej lub obliczenia nieliniowe według analizy drugiego rzędu lub analizy dużych deformacji dla wszystkich typów prętów Możliwość automatycznego generowania oddziaływań oraz kombinacji obciążeń i wyników według wybranych reguł kombinacji jest teraz zintegrowana bezpośrednio w programie RSTAB Indywidualne ustawienia parametrów obliczeń dla przypadków i kombinacji obciążeń Obliczanie niezależnych elementów konstrukcji Możliwość uwzględniania odkształceń prętów wywołanych ścinaniem Uwzględnianie oddziaływań nieliniowych Przedstawianie wyników i protokół wydruku Wyniki dla sił wewnętrznych, odkształceń i reakcji podporowych w tabelach i grafice Dowolne dostosowywanie barwnego wyświetlania wyników dla renderowanego modelu, kolorów oraz zakresu wartości Wyświetlanie wyników dla całej konstrukcji lub dla jej wybranych części Animacja deformacji Ręczny lub automatyczny wydruk grafiki w protokole Możliwość wykorzystania wielu wersji językowych Możliwość indywidualnego dostosowywania zakresu wydruku i zapisywania go jako szablonu Opcjonalny eksport protokołu w pliku RTF lub PDF Wspieranie procesu BIM Projekt wstępny Zapewnienie ciągłego przepływu projektów wspomaganych komputerowo dzięki wielu zintegrowanym interfejsom Standardowe formaty plików dla wymiany danych, np. DXF, IFC, DSTV, STP, SDNF itd. Bezpośrednie interfejsy dla programów AutoCAD, Autodesk Revit Structure oraz Tekla Structures Obsługiwanie modelu 3D z informacjami na temat materiału i geometrii Zachowywanie szczegółów konstrukcyjnych podczas transferu danych Bezpośrednie połączenie CAD i analizy statycznowytrzymałościowej z funkcją aktualizacji Wymiana danych tabelarycznych z aplikacjami MS Excel i OpenOffice.org Calc oraz pliku CSV Opcjonalne sprawdzanie poprawności po dokonaniu importu lub przed eksportem Wydajna praca zespołowa dla inżynierów RSTAB Projekt szczegółowy 3

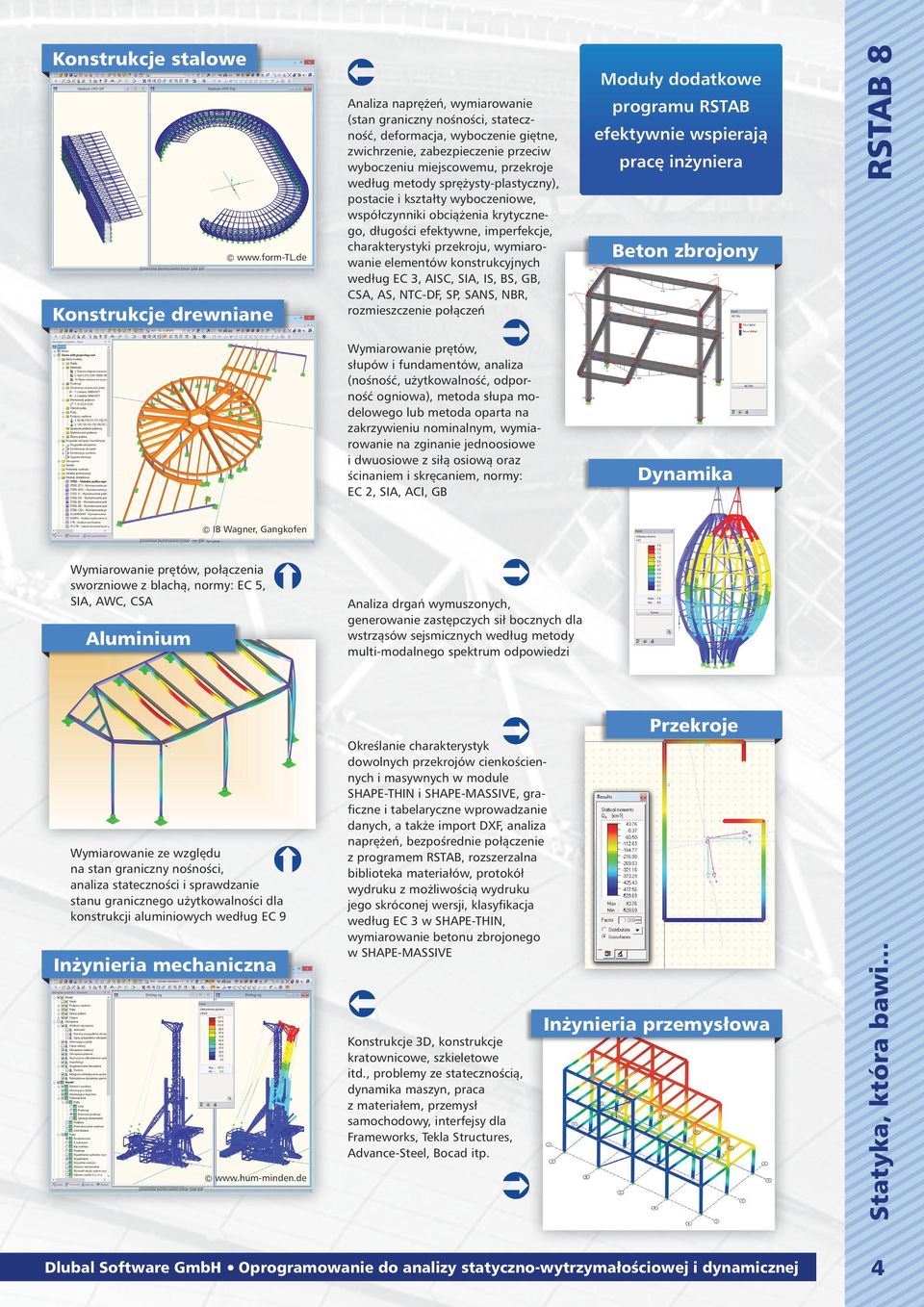

4 Konstrukcje stalowe Aluminium Konstrukcje drewniane IB Wagner, Gangkofen Wymiarowanie prętów, połączenia sworzniowe z blachą, normy: EC 5, SIA, AWC, CSA Wymiarowanie ze względu na stan graniczny nośności, analiza stateczności i sprawdzanie stanu granicznego użytkowalności dla konstrukcji aluminiowych według EC 9 Inżynieria mechaniczna Analiza naprężeń, wymiarowanie (stan graniczny nośności, stateczność, deformacja, wyboczenie giętne, zwichrzenie, zabezpieczenie przeciw wyboczeniu miejscowemu, przekroje według metody sprężysty-plastyczny), postacie i kształty wyboczeniowe, współczynniki obciążenia krytycznego, długości efektywne, imperfekcje, charakterystyki przekroju, wymiarowanie elementów konstrukcyjnych według EC 3, AISC, SIA, IS, BS, GB, CSA, AS, NTC-DF, SP, SANS, NBR, rozmieszczenie połączeń Wymiarowanie prętów, słupów i fundamentów, analiza (nośność, użytkowalność, odporność ogniowa), metoda słupa modelowego lub metoda oparta na zakrzywieniu nominalnym, wymiarowanie na zginanie jednoosiowe i dwuosiowe z siłą osiową oraz ścinaniem i skręcaniem, normy: EC 2, SIA, ACI, GB Analiza drgań wymuszonych, generowanie zastępczych sił bocznych dla wstrząsów sejsmicznych według metody multi-modalnego spektrum odpowiedzi Określanie charakterystyk dowolnych przekrojów cienkościennych i masywnych w module SHAPE-THIN i SHAPE-MASSIVE, graficzne i tabelaryczne wprowadzanie danych, a także import DXF, analiza naprężeń, bezpośrednie połączenie z programem RSTAB, rozszerzalna biblioteka materiałów, protokół wydruku z możliwością wydruku jego skróconej wersji, klasyfikacja według EC 3 w SHAPE-THIN, wymiarowanie betonu zbrojonego w SHAPE-MASSIVE Konstrukcje 3D, konstrukcje kratownicowe, szkieletowe itd., problemy ze statecznością, dynamika maszyn, praca z materiałem, przemysł samochodowy, interfejsy dla Frameworks, Tekla Structures, Advance-Steel, Bocad itp. Moduły dodatkowe programu RSTAB efektywnie wspierają pracę inżyniera Beton zbrojony Dynamika Przekroje Inżynieria przemysłowa 4

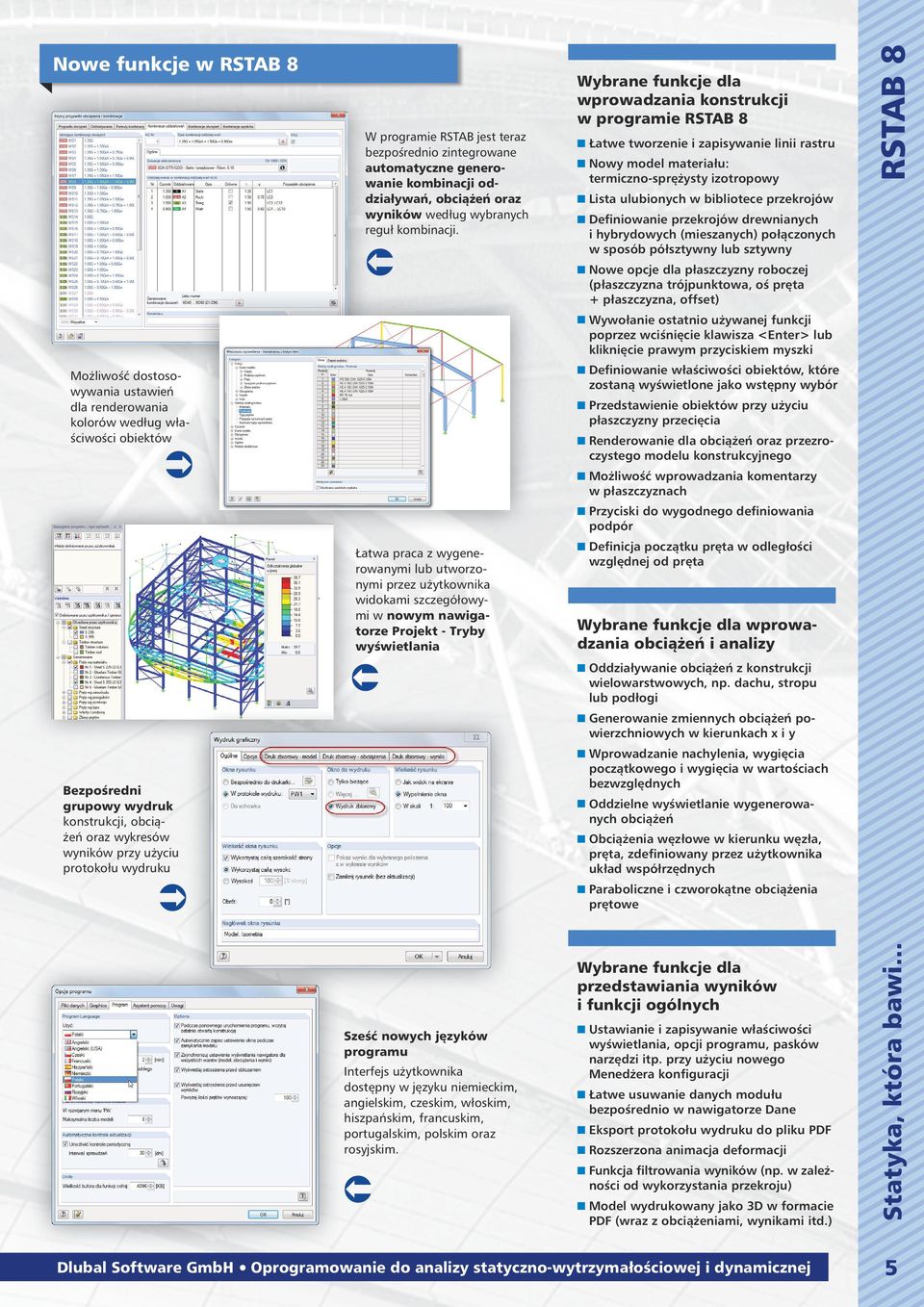

5 Nowe funkcje w RSTAB 8 Możliwość dostosowywania ustawień dla renderowania kolorów według właściwości obiektów Bezpośredni grupowy wydruk konstrukcji, obciążeń oraz wykresów wyników przy użyciu protokołu wydruku W programie RSTAB jest teraz bezpośrednio zintegrowane automatyczne generowanie kombinacji oddziaływań, obciążeń oraz wyników według wybranych reguł kombinacji. Łatwa praca z wygenerowanymi lub utworzonymi przez użytkownika widokami szczegółowymi w nowym nawigatorze Projekt - Tryby wyświetlania Sześć nowych języków programu Interfejs użytkownika dostępny w języku niemieckim, angielskim, czeskim, włoskim, hiszpańskim, francuskim, portugalskim, polskim oraz rosyjskim. Wybrane funkcje dla wprowadzania konstrukcji w programie RSTAB 8 Łatwe tworzenie i zapisywanie linii rastru Nowy model materiału: termiczno-sprężysty izotropowy Lista ulubionych w bibliotece przekrojów Definiowanie przekrojów drewnianych i hybrydowych (mieszanych) połączonych w sposób półsztywny lub sztywny Nowe opcje dla płaszczyzny roboczej (płaszczyzna trójpunktowa, oś pręta + płaszczyzna, offset) Wywołanie ostatnio używanej funkcji poprzez wciśnięcie klawisza <Enter> lub kliknięcie prawym przyciskiem myszki Definiowanie właściwości obiektów, które zostaną wyświetlone jako wstępny wybór Przedstawienie obiektów przy użyciu płaszczyzny przecięcia Renderowanie dla obciążeń oraz przezroczystego modelu konstrukcyjnego Możliwość wprowadzania komentarzy w płaszczyznach Przyciski do wygodnego definiowania podpór Definicja początku pręta w odległości względnej od pręta Wybrane funkcje dla wprowadzania obciążeń i analizy Oddziaływanie obciążeń z konstrukcji wielowarstwowych, np. dachu, stropu lub podłogi Generowanie zmiennych obciążeń powierzchniowych w kierunkach x i y Wprowadzanie nachylenia, wygięcia początkowego i wygięcia w wartościach bezwzględnych Oddzielne wyświetlanie wygenerowanych obciążeń Obciążenia węzłowe w kierunku węzła, pręta, zdefiniowany przez użytkownika układ współrzędnych Paraboliczne i czworokątne obciążenia prętowe Wybrane funkcje dla przedstawiania wyników i funkcji ogólnych Ustawianie i zapisywanie właściwości wyświetlania, opcji programu, pasków narzędzi itp. przy użyciu nowego Menedżera konfiguracji Łatwe usuwanie danych modułu bezpośrednio w nawigatorze Dane Eksport protokołu wydruku do pliku PDF Rozszerzona animacja deformacji Funkcja filtrowania wyników (np. w zależności od wykorzystania przekroju) Model wydrukowany jako 3D w formacie PDF (wraz z obciążeniami, wynikami itd.) 5

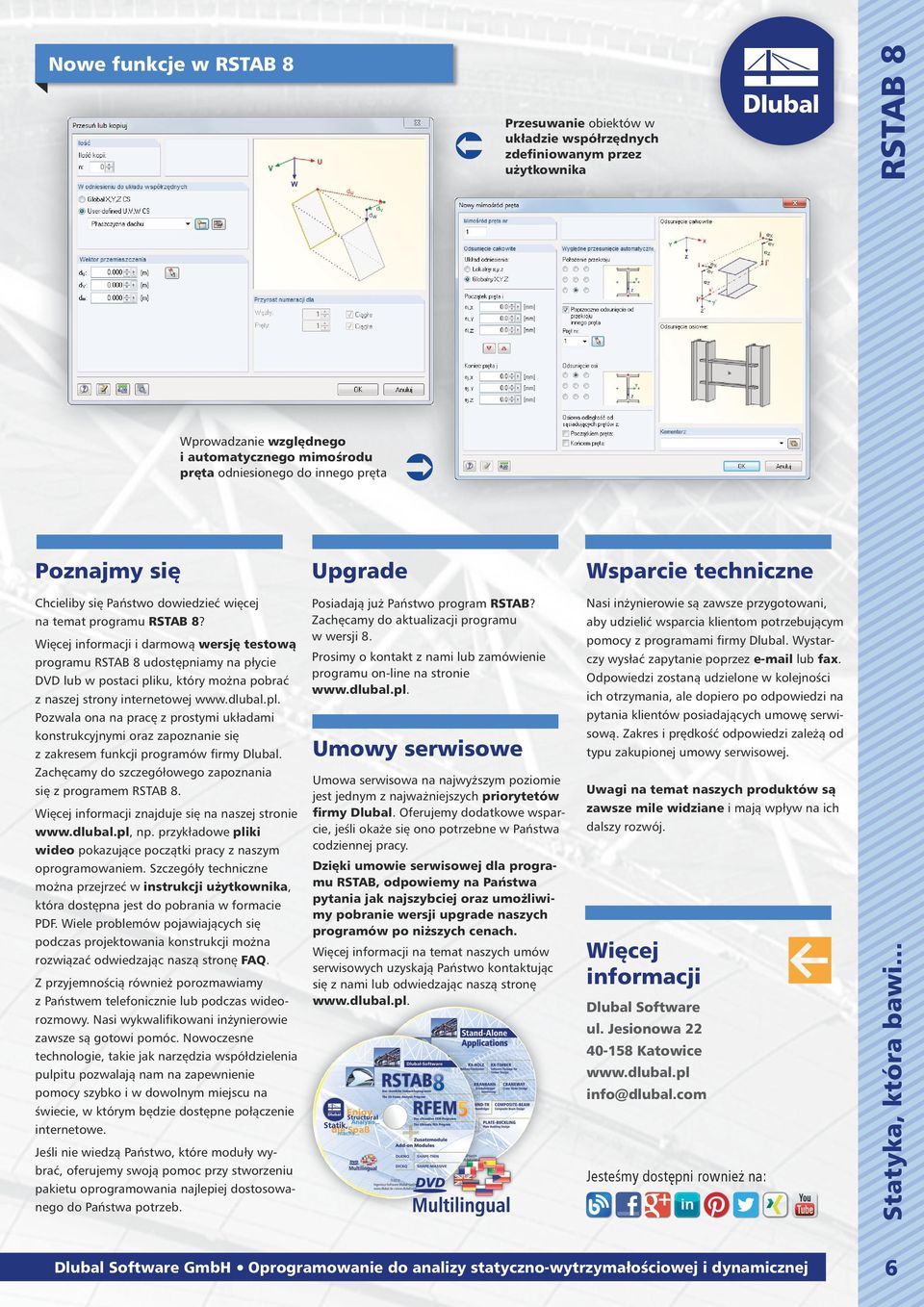

6 Nowe funkcje w RSTAB 8 Poznajmy się Wprowadzanie względnego i automatycznego mimośrodu pręta odniesionego do innego pręta Chcieliby się Państwo dowiedzieć więcej na temat programu RSTAB 8? Więcej informacji i darmową wersję testową programu RSTAB 8 udostępniamy na płycie DVD lub w postaci pliku, który można pobrać z naszej strony internetowej Pozwala ona na pracę z prostymi układami konstrukcyjnymi oraz zapoznanie się z zakresem funkcji programów firmy Dlubal. Zachęcamy do szczegółowego zapoznania się z programem RSTAB 8. Więcej informacji znajduje się na naszej stronie np. przykładowe pliki wideo pokazujące początki pracy z naszym oprogramowaniem. Szczegóły techniczne można przejrzeć w instrukcji użytkownika, która dostępna jest do pobrania w formacie PDF. Wiele problemów pojawiających się podczas projektowania konstrukcji można rozwiązać odwiedzając naszą stronę FAQ. Z przyjemnością również porozmawiamy z Państwem telefonicznie lub podczas wideorozmowy. Nasi wykwalifikowani inżynierowie zawsze są gotowi pomóc. Nowoczesne technologie, takie jak narzędzia współdzielenia pulpitu pozwalają nam na zapewnienie pomocy szybko i w dowolnym miejscu na świecie, w którym będzie dostępne połączenie internetowe. Jeśli nie wiedzą Państwo, które moduły wybrać, oferujemy swoją pomoc przy stworzeniu pakietu oprogramowania najlepiej dostosowanego do Państwa potrzeb. Upgrade Posiadają już Państwo program RSTAB? Zachęcamy do aktualizacji programu w wersji 8. Prosimy o kontakt z nami lub zamówienie programu on-line na stronie Umowy serwisowe Umowa serwisowa na najwyższym poziomie jest jednym z najważniejszych priorytetów firmy Dlubal. Oferujemy dodatkowe wsparcie, jeśli okaże się ono potrzebne w Państwa codziennej pracy. Dzięki umowie serwisowej dla programu RSTAB, odpowiemy na Państwa pytania jak najszybciej oraz umożliwimy pobranie wersji upgrade naszych programów po niższych cenach. Więcej informacji na temat naszych umów serwisowych uzyskają Państwo kontaktując się z nami lub odwiedzając naszą stronę Przesuwanie obiektów w układzie współrzędnych zdefiniowanym przez użytkownika Wsparcie techniczne Nasi inżynierowie są zawsze przygotowani, aby udzielić wsparcia klientom potrzebującym pomocy z programami firmy Dlubal. Wystarczy wysłać zapytanie poprzez lub fax. Odpowiedzi zostaną udzielone w kolejności ich otrzymania, ale dopiero po odpowiedzi na pytania klientów posiadających umowę serwisową. Zakres i prędkość odpowiedzi zależą od typu zakupionej umowy serwisowej. Uwagi na temat naszych produktów są zawsze mile widziane i mają wpływ na ich dalszy rozwój. Więcej informacji Dlubal Software ul. Jesionowa Katowice info@dlubal.com Jesteśmy dostępni rownież na: 6
