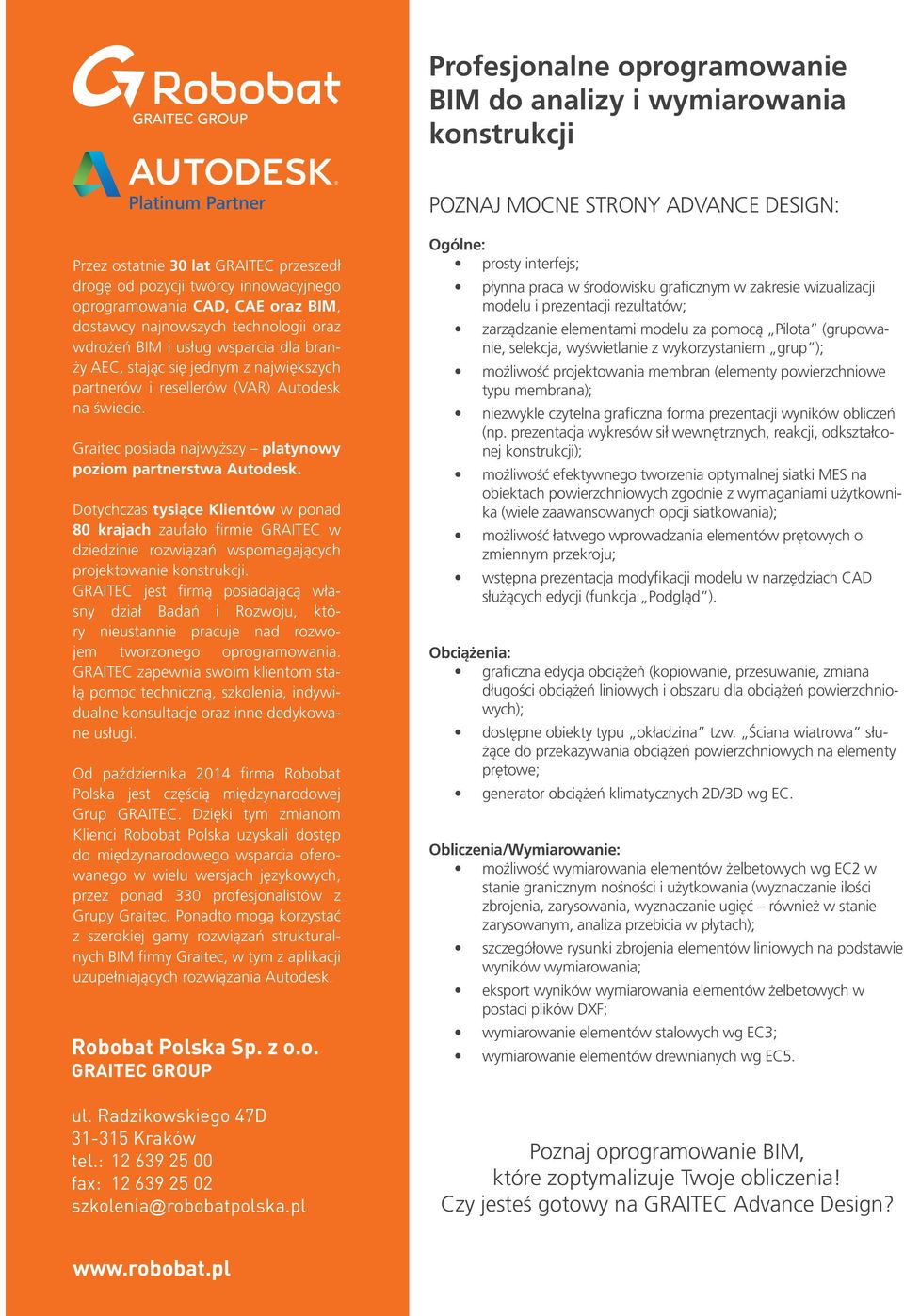

Profesjonalne oprogramowanie BIM do analizy i wymiarowania konstrukcji

Transkrypt

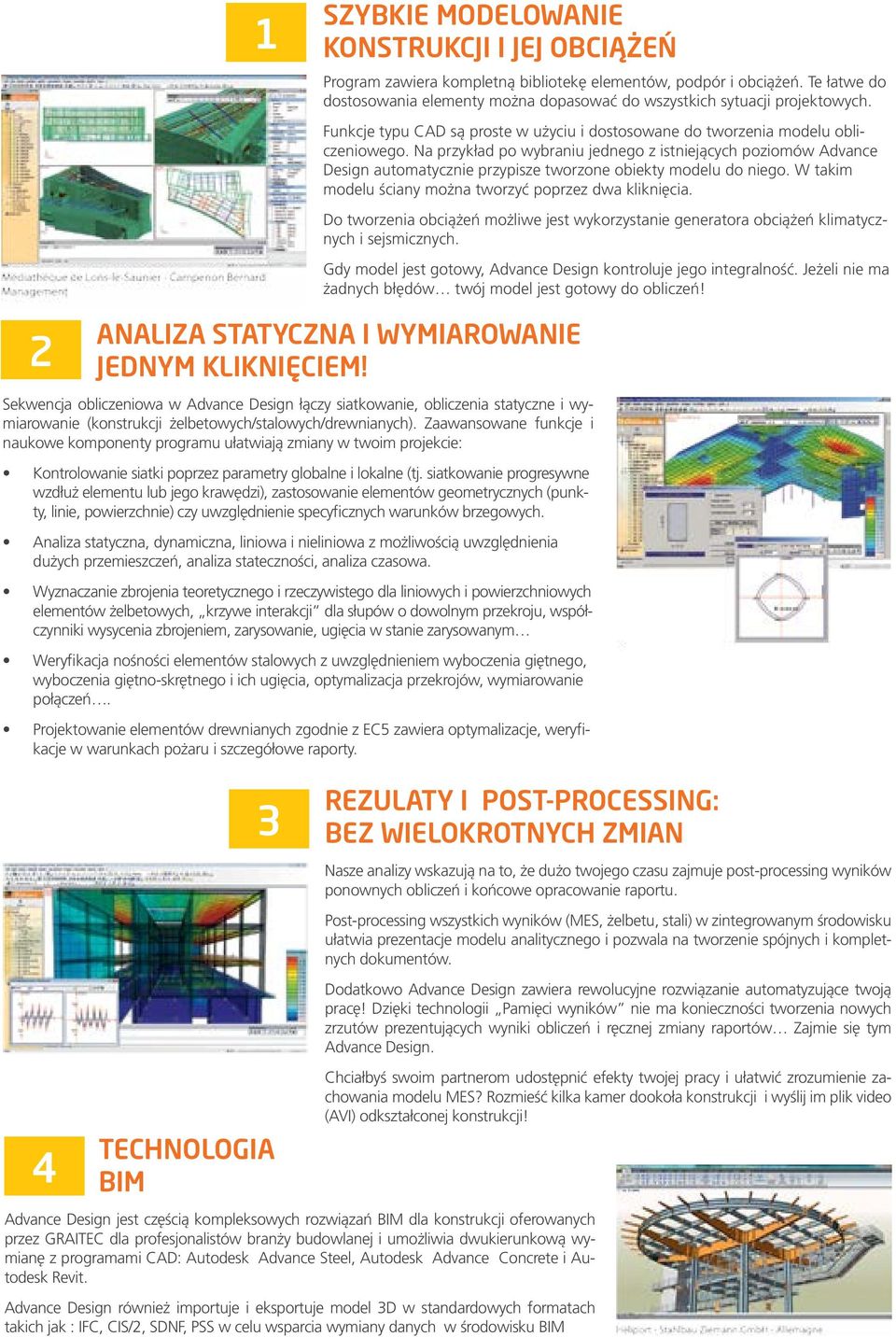

1 1 SZYBKIE MODELOWANIE KONSTRUKCJI I JEJ OBCIĄŻEŃ Profesjonalne oprogramowanie BIM do analizy i wymiarowania konstrukcji Program zawiera kompletną bibliotekę elementów, podpór i obciążeń. Te łatwe do dostosowania elementy można dopasować do wszystkich sytuacji projektowych. Funkcje typu CAD są proste w użyciu i dostosowane do tworzenia modelu obliczeniowego. Na przykład po wybraniu jednego z istniejących poziomów Advance Design automatycznie przypisze tworzone obiekty modelu do niego. W takim modelu ściany można tworzyć poprzez dwa kliknięcia. Do tworzenia obciążeń możliwe jest wykorzystanie generatora obciążeń klimatycznych i sejsmicznych. Gdy model jest gotowy, Advance Design kontroluje jego integralność. Jeżeli nie ma żadnych błędów twój model jest gotowy do obliczeń! 2 ANALIZA STATYCZNA I WYMIAROWANIE JEDNYM KLIKNIĘCIEM! Sekwencja obliczeniowa w Advance Design łączy siatkowanie, obliczenia statyczne i wymiarowanie (konstrukcji żelbetowych/stalowych/drewnianych). Zaawansowane funkcje i naukowe komponenty programu ułatwiają zmiany w twoim projekcie: Kontrolowanie siatki poprzez parametry globalne i lokalne (tj. siatkowanie progresywne wzdłuż elementu lub jego krawędzi), zastosowanie elementów geometrycznych (punkty, linie, powierzchnie) czy uwzględnienie specyficznych warunków brzegowych. Analiza statyczna, dynamiczna, liniowa i nieliniowa z możliwością uwzględnienia dużych przemieszczeń, analiza stateczności, analiza czasowa. Wyznaczanie zbrojenia teoretycznego i rzeczywistego dla liniowych i powierzchniowych elementów żelbetowych, krzywe interakcji dla słupów o dowolnym przekroju, współczynniki wysycenia zbrojeniem, zarysowanie, ugięcia w stanie zarysowanym Weryfikacja nośności elementów stalowych z uwzględnieniem wyboczenia giętnego, wyboczenia giętno-skrętnego i ich ugięcia, optymalizacja przekrojów, wymiarowanie połączeń. Projektowanie elementów drewnianych zgodnie z EC5 zawiera optymalizacje, weryfikacje w warunkach pożaru i szczegółowe raporty. 3 REZULATY I POST-PROCESSING: BEZ WIELOKROTNYCH ZMIAN Nasze analizy wskazują na to, że dużo twojego czasu zajmuje post-processing wyników ponownych obliczeń i końcowe opracowanie raportu. Post-processing wszystkich wyników (MES, żelbetu, stali) w zintegrowanym środowisku ułatwia prezentacje modelu analitycznego i pozwala na tworzenie spójnych i kompletnych dokumentów. Dodatkowo Advance Design zawiera rewolucyjne rozwiązanie automatyzujące twoją pracę! Dzięki technologii Pamięci wyników nie ma konieczności tworzenia nowych zrzutów prezentujących wyniki obliczeń i ręcznej zmiany raportów Zajmie się tym Advance Design. Chciałbyś swoim partnerom udostępnić efekty twojej pracy i ułatwić zrozumienie zachowania modelu MES? Rozmieść kilka kamer dookoła konstrukcji i wyślij im plik video (AVI) odkształconej konstrukcji! 4 TECHNOLOGIA BIM Advance Design jest częścią kompleksowych rozwiązań BIM dla konstrukcji oferowanych przez GRAITEC dla profesjonalistów branży budowlanej i umożliwia dwukierunkową wymianę z programami CAD: Autodesk Advance Steel, Autodesk Advance Concrete i Autodesk Revit. Advance Design również importuje i eksportuje model 3D w standardowych formatach takich jak : IFC, CIS/2, SDNF, PSS w celu wsparcia wymiany danych w środowisku BIM POZNAJ MOCNE STRONY ADVANCE DESIGN: Przez ostatnie 30 lat GRAITEC przeszedł drogę od pozycji twórcy innowacyjnego oprogramowania CAD, CAE oraz BIM, dostawcy najnowszych technologii oraz wdrożeń BIM i usług wsparcia dla branży AEC, stając się jednym z największych partnerów i resellerów (VAR) Autodesk na świecie. Graitec posiada najwyższy platynowy poziom partnerstwa Autodesk. Dotychczas tysiące Klientów w ponad 80 krajach zaufało firmie GRAITEC w dziedzinie rozwiązań wspomagających projektowanie konstrukcji. GRAITEC jest firmą posiadającą własny dział Badań i Rozwoju, który nieustannie pracuje nad rozwojem tworzonego oprogramowania. GRAITEC zapewnia swoim klientom stałą pomoc techniczną, szkolenia, indywidualne konsultacje oraz inne dedykowane usługi. Od października 2014 firma Robobat Polska jest częścią międzynarodowej Grup GRAITEC. Dzięki tym zmianom Klienci Robobat Polska uzyskali dostęp do międzynarodowego wsparcia oferowanego w wielu wersjach językowych, przez ponad 330 profesjonalistów z Grupy Graitec. Ponadto mogą korzystać z szerokiej gamy rozwiązań strukturalnych BIM firmy Graitec, w tym z aplikacji uzupełniających rozwiązania Autodesk. Robobat Polska Sp. z o.o. GRAITEC GROUP ul. Radzikowskiego 47D Kraków tel.: fax: szkolenia@robobatpolska.pl Ogólne: prosty interfejs; płynna praca w środowisku graficznym w zakresie wizualizacji modelu i prezentacji rezultatów; zarządzanie elementami modelu za pomocą Pilota (grupowanie, selekcja, wyświetlanie z wykorzystaniem grup ); możliwość projektowania membran (elementy powierzchniowe typu membrana); niezwykle czytelna graficzna forma prezentacji wyników obliczeń (np. prezentacja wykresów sił wewnętrznych, reakcji, odkształconej konstrukcji); możliwość efektywnego tworzenia optymalnej siatki MES na obiektach powierzchniowych zgodnie z wymaganiami użytkownika (wiele zaawansowanych opcji siatkowania); możliwość łatwego wprowadzania elementów prętowych o zmiennym przekroju; wstępna prezentacja modyfikacji modelu w narzędziach CAD służących edycji (funkcja Podgląd ). Obciążenia: graficzna edycja obciążeń (kopiowanie, przesuwanie, zmiana długości obciążeń liniowych i obszaru dla obciążeń powierzchniowych); dostępne obiekty typu okładzina tzw. Ściana wiatrowa służące do przekazywania obciążeń powierzchniowych na elementy prętowe; generator obciążeń klimatycznych 2D/3D wg EC. MIĘDZYNARODOWE NORMY POLSKIE ZAŁĄCZNIKI KRAJOWE DO EUROKODÓW Oprogramowanie BIM do analizy MES i wymiarowania konstrukcji budowlanych konstrukcje żelbetowe konstrukcje stalowe konstrukcje drewniane Obliczenia/Wymiarowanie: możliwość wymiarowania elementów żelbetowych wg EC2 w stanie granicznym nośności i użytkowania (wyznaczanie ilości zbrojenia, zarysowania, wyznaczanie ugięć również w stanie zarysowanym, analiza przebicia w płytach); szczegółowe rysunki zbrojenia elementów liniowych na podstawie wyników wymiarowania; eksport wyników wymiarowania elementów żelbetowych w postaci plików DXF; wymiarowanie elementów stalowych wg EC3; wymiarowanie elementów drewnianych wg EC5. Poznaj oprogramowanie BIM, które zoptymalizuje Twoje obliczenia! Czy jesteś gotowy na GRAITEC Advance Design?

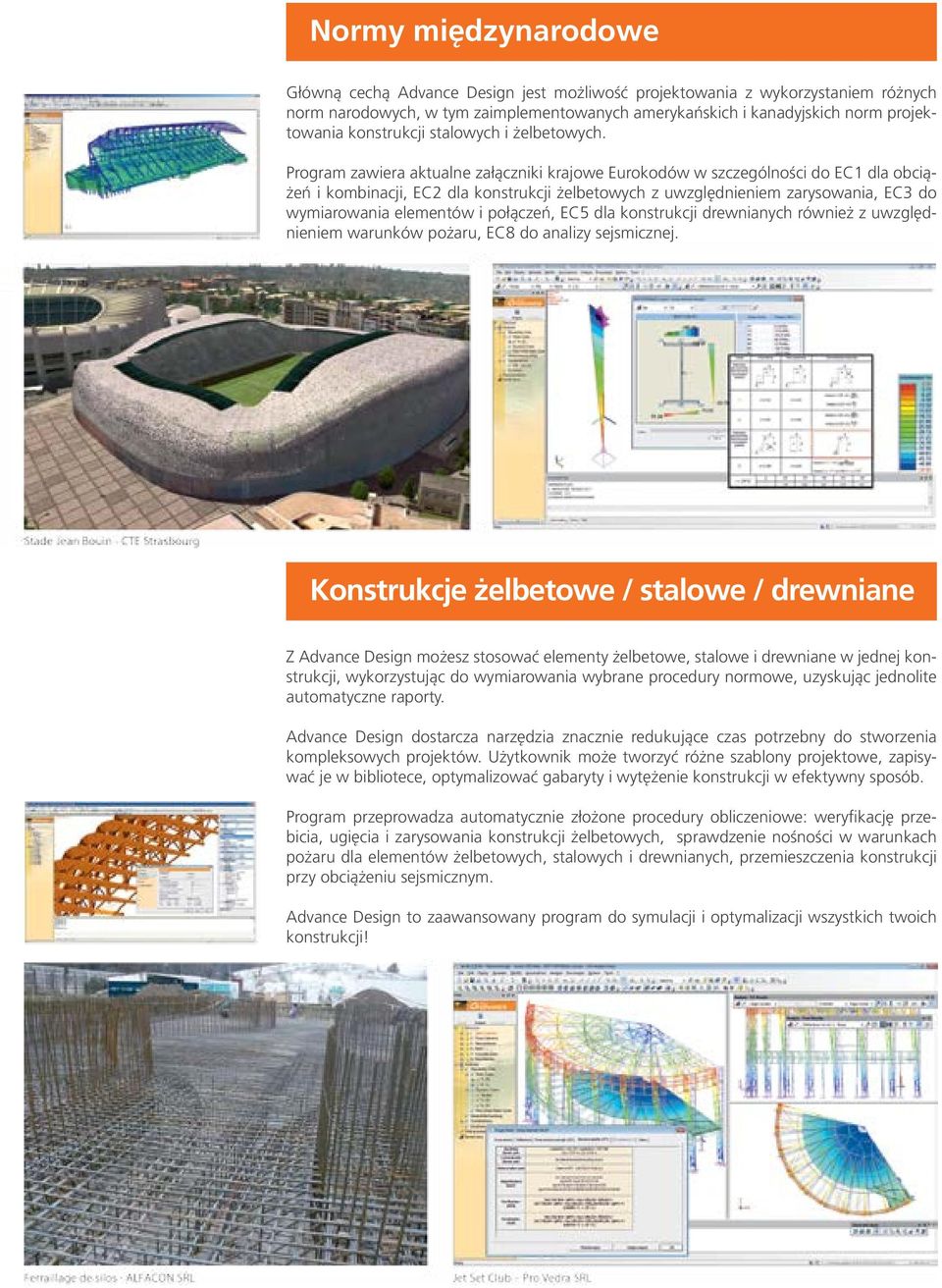

2 Normy międzynarodowe Główną cechą Advance Design jest możliwość projektowania z wykorzystaniem różnych norm narodowych, w tym zaimplementowanych amerykańskich i kanadyjskich norm projektowania konstrukcji stalowych i żelbetowych. Advance Design jest programem dla specjalistów branży budowlanej, zawierającym zaawansowane rozwiązania do analizy i projektowania konstrukcji żelbetowych, stalowych i drewnianych na podstawie aktualnych wersji Eurokodów i norm północnoamerykańskich. Program zawiera aktualne załączniki krajowe Eurokodów w szczególności do EC1 dla obciążeń i kombinacji, EC2 dla konstrukcji żelbetowych z uwzględnieniem zarysowania, EC3 do wymiarowania elementów i połączeń, EC5 dla konstrukcji drewnianych również z uwzględnieniem warunków pożaru, EC8 do analizy sejsmicznej. Technologia Pamięci wyników Gdy widok konstrukcji zostanie zapisany w pamięci, Advance Design nie tylko tworzy plik graficzny ale zapisuje wszystkie ustawienia podczas jego generacji tj. kąt widoku, zbliżenie, wyfiltrowane obiekty, kolory i ustawienia wyświetlania, typ rezultatów MES, wybrane przypadki obciążenia i kombinacje, jednostki Stosowanie tej technologii pozwala na umieszczanie w raportach obliczeniowych widoków zawierających wyselekcjonowane lub bardzo złożone treści. Podczas nowych obliczeń Advance Design automatycznie odtwarza wszystkie pliki z zapisanymi widokami i aktualizuje raporty, stosując ustalone kryteria. Advance Design zawiera funkcje pozwalające na łatwe modelowanie, wydajny silnik analizy MES, narzędzia do projektowania złożonych obiektów, zautomatyzowany post-processing wyników obliczeń wraz z szczegółowymi raportami. Osiągnij nowy poziom technologii CAE w Advance Design! Siatkowanie / Solver Twórz model MES stosując progresywne siatki typu Grid i Delaunay a oraz solver do analizy statycznej / dynamicznej / nieliniowej. Generowanie raportów Generuj zbiorcze lub szczegółowe raporty z obliczeń MES i wymiarowania w postaci automatycznie aktualizujących się szablonów w Microsoft Word. Graficzna prezentacja wyników Masz dostęp do wszystkich rezultatów poprzez przemyślany system pasków narzędziowych. Obracaj w przestrzeni modelem z prezentowanymi wynikami obliczeń. Konstrukcje żelbetowe / stalowe / drewniane Narzędzia do animacji Twórz animacje w formacie AVI z rezultatami obliczeń z wykorzystaniem kamer umiejscowionych wokół modelu. Koncepcja poziomów Twórz przestrzenne konstrukcje pracując w przestrzeni 2D przez wykorzystanie poziomów (pięter). Pojedyncze kliknięcie tworzy słup, podwójne tworzy ścianę. Z Advance Design możesz stosować elementy żelbetowe, stalowe i drewniane w jednej konstrukcji, wykorzystując do wymiarowania wybrane procedury normowe, uzyskując jednolite automatyczne raporty. Advance Design dostarcza narzędzia znacznie redukujące czas potrzebny do stworzenia kompleksowych projektów. Użytkownik może tworzyć różne szablony projektowe, zapisywać je w bibliotece, optymalizować gabaryty i wytężenie konstrukcji w efektywny sposób. Realistyczny rendering Wyświetlaj model konstrukcji w formie liniowych konturów lub w trybie realistycznego renderowania nawet dla bardzo złożonych obiektów. Technologia pamięci wyników Zachowuj scenariusze post-processingu zawierające widoki i aktualizuj je automatycznie, gdy tylko nastąpią zmiany w modelu. Dynamiczne manipulowanie modelem Używaj dedykowanego paska z funkcjami do przesuwania widoku, zbliżania i swobodnego obracania modelu MES. Dynamiczne okno właściwości Wyświetlaj i edytuj jednocześnie właściwości kilku wybranych elementów. Menu kontekstowe Korzystaj z wybranych funkcji (kopiuj, przesuń, osie lokalne, obciążenia na wybranym elemencie) poprzez menu kontekstowe. Dostosowanie menu użytkownika Zmieniaj interfejs użytkownika przez modyfikację prezentowanych treści a także położenia ikon, pasów, wstążek itd. Program przeprowadza automatycznie złożone procedury obliczeniowe: weryfikację przebicia, ugięcia i zarysowania konstrukcji żelbetowych, sprawdzenie nośności w warunkach pożaru dla elementów żelbetowych, stalowych i drewnianych, przemieszczenia konstrukcji przy obciążeniu sejsmicznym. Advance Design to zaawansowany program do symulacji i optymalizacji wszystkich twoich konstrukcji! Raporty Advance Design dostarcza inteligentne i bardzo wydajne narzędzie - generator raportów. Tworzy on i prezentuje w formie dokumentów informacje i wyniki pochodzące z aktualnego modelu dla wyselekcjonowanych typów rezultatów i założeń. Dzięki Advance Design możesz tworzyć raporty zawierające: Założenia projektowe Wykresy lub rysunki z numerami elementów Wyniki w formie tabelarycznej lub graficznej Okładkę ze spisem i informacją o rewizjach Podsumowania i numerację stron Automatyczna integracja z plikami zewnętrznymi oraz zastosowanie szablonów Microsoft Word pozwala na stworzenie atrakcyjnego wizualnie dokumentu, a stosując technologię Pamięci wyników cała jego treść jest systematycznie aktualizowana. Z Advance Design stworzysz przejrzyste i kompletne raporty w ciągu kilku minut!

3 Normy międzynarodowe Główną cechą Advance Design jest możliwość projektowania z wykorzystaniem różnych norm narodowych, w tym zaimplementowanych amerykańskich i kanadyjskich norm projektowania konstrukcji stalowych i żelbetowych. Advance Design jest programem dla specjalistów branży budowlanej, zawierającym zaawansowane rozwiązania do analizy i projektowania konstrukcji żelbetowych, stalowych i drewnianych na podstawie aktualnych wersji Eurokodów i norm północnoamerykańskich. Program zawiera aktualne załączniki krajowe Eurokodów w szczególności do EC1 dla obciążeń i kombinacji, EC2 dla konstrukcji żelbetowych z uwzględnieniem zarysowania, EC3 do wymiarowania elementów i połączeń, EC5 dla konstrukcji drewnianych również z uwzględnieniem warunków pożaru, EC8 do analizy sejsmicznej. Technologia Pamięci wyników Gdy widok konstrukcji zostanie zapisany w pamięci, Advance Design nie tylko tworzy plik graficzny ale zapisuje wszystkie ustawienia podczas jego generacji tj. kąt widoku, zbliżenie, wyfiltrowane obiekty, kolory i ustawienia wyświetlania, typ rezultatów MES, wybrane przypadki obciążenia i kombinacje, jednostki Stosowanie tej technologii pozwala na umieszczanie w raportach obliczeniowych widoków zawierających wyselekcjonowane lub bardzo złożone treści. Podczas nowych obliczeń Advance Design automatycznie odtwarza wszystkie pliki z zapisanymi widokami i aktualizuje raporty, stosując ustalone kryteria. Advance Design zawiera funkcje pozwalające na łatwe modelowanie, wydajny silnik analizy MES, narzędzia do projektowania złożonych obiektów, zautomatyzowany post-processing wyników obliczeń wraz z szczegółowymi raportami. Osiągnij nowy poziom technologii CAE w Advance Design! Siatkowanie / Solver Twórz model MES stosując progresywne siatki typu Grid i Delaunay a oraz solver do analizy statycznej / dynamicznej / nieliniowej. Generowanie raportów Generuj zbiorcze lub szczegółowe raporty z obliczeń MES i wymiarowania w postaci automatycznie aktualizujących się szablonów w Microsoft Word. Graficzna prezentacja wyników Masz dostęp do wszystkich rezultatów poprzez przemyślany system pasków narzędziowych. Obracaj w przestrzeni modelem z prezentowanymi wynikami obliczeń. Konstrukcje żelbetowe / stalowe / drewniane Narzędzia do animacji Twórz animacje w formacie AVI z rezultatami obliczeń z wykorzystaniem kamer umiejscowionych wokół modelu. Koncepcja poziomów Twórz przestrzenne konstrukcje pracując w przestrzeni 2D przez wykorzystanie poziomów (pięter). Pojedyncze kliknięcie tworzy słup, podwójne tworzy ścianę. Z Advance Design możesz stosować elementy żelbetowe, stalowe i drewniane w jednej konstrukcji, wykorzystując do wymiarowania wybrane procedury normowe, uzyskując jednolite automatyczne raporty. Advance Design dostarcza narzędzia znacznie redukujące czas potrzebny do stworzenia kompleksowych projektów. Użytkownik może tworzyć różne szablony projektowe, zapisywać je w bibliotece, optymalizować gabaryty i wytężenie konstrukcji w efektywny sposób. Realistyczny rendering Wyświetlaj model konstrukcji w formie liniowych konturów lub w trybie realistycznego renderowania nawet dla bardzo złożonych obiektów. Technologia pamięci wyników Zachowuj scenariusze post-processingu zawierające widoki i aktualizuj je automatycznie, gdy tylko nastąpią zmiany w modelu. Dynamiczne manipulowanie modelem Używaj dedykowanego paska z funkcjami do przesuwania widoku, zbliżania i swobodnego obracania modelu MES. Dynamiczne okno właściwości Wyświetlaj i edytuj jednocześnie właściwości kilku wybranych elementów. Menu kontekstowe Korzystaj z wybranych funkcji (kopiuj, przesuń, osie lokalne, obciążenia na wybranym elemencie) poprzez menu kontekstowe. Dostosowanie menu użytkownika Zmieniaj interfejs użytkownika przez modyfikację prezentowanych treści a także położenia ikon, pasów, wstążek itd. Program przeprowadza automatycznie złożone procedury obliczeniowe: weryfikację przebicia, ugięcia i zarysowania konstrukcji żelbetowych, sprawdzenie nośności w warunkach pożaru dla elementów żelbetowych, stalowych i drewnianych, przemieszczenia konstrukcji przy obciążeniu sejsmicznym. Advance Design to zaawansowany program do symulacji i optymalizacji wszystkich twoich konstrukcji! Raporty Advance Design dostarcza inteligentne i bardzo wydajne narzędzie - generator raportów. Tworzy on i prezentuje w formie dokumentów informacje i wyniki pochodzące z aktualnego modelu dla wyselekcjonowanych typów rezultatów i założeń. Dzięki Advance Design możesz tworzyć raporty zawierające: Założenia projektowe Wykresy lub rysunki z numerami elementów Wyniki w formie tabelarycznej lub graficznej Okładkę ze spisem i informacją o rewizjach Podsumowania i numerację stron Automatyczna integracja z plikami zewnętrznymi oraz zastosowanie szablonów Microsoft Word pozwala na stworzenie atrakcyjnego wizualnie dokumentu, a stosując technologię Pamięci wyników cała jego treść jest systematycznie aktualizowana. Z Advance Design stworzysz przejrzyste i kompletne raporty w ciągu kilku minut!

4 Normy międzynarodowe Główną cechą Advance Design jest możliwość projektowania z wykorzystaniem różnych norm narodowych, w tym zaimplementowanych amerykańskich i kanadyjskich norm projektowania konstrukcji stalowych i żelbetowych. Advance Design jest programem dla specjalistów branży budowlanej, zawierającym zaawansowane rozwiązania do analizy i projektowania konstrukcji żelbetowych, stalowych i drewnianych na podstawie aktualnych wersji Eurokodów i norm północnoamerykańskich. Program zawiera aktualne załączniki krajowe Eurokodów w szczególności do EC1 dla obciążeń i kombinacji, EC2 dla konstrukcji żelbetowych z uwzględnieniem zarysowania, EC3 do wymiarowania elementów i połączeń, EC5 dla konstrukcji drewnianych również z uwzględnieniem warunków pożaru, EC8 do analizy sejsmicznej. Technologia Pamięci wyników Gdy widok konstrukcji zostanie zapisany w pamięci, Advance Design nie tylko tworzy plik graficzny ale zapisuje wszystkie ustawienia podczas jego generacji tj. kąt widoku, zbliżenie, wyfiltrowane obiekty, kolory i ustawienia wyświetlania, typ rezultatów MES, wybrane przypadki obciążenia i kombinacje, jednostki Stosowanie tej technologii pozwala na umieszczanie w raportach obliczeniowych widoków zawierających wyselekcjonowane lub bardzo złożone treści. Podczas nowych obliczeń Advance Design automatycznie odtwarza wszystkie pliki z zapisanymi widokami i aktualizuje raporty, stosując ustalone kryteria. Advance Design zawiera funkcje pozwalające na łatwe modelowanie, wydajny silnik analizy MES, narzędzia do projektowania złożonych obiektów, zautomatyzowany post-processing wyników obliczeń wraz z szczegółowymi raportami. Osiągnij nowy poziom technologii CAE w Advance Design! Siatkowanie / Solver Twórz model MES stosując progresywne siatki typu Grid i Delaunay a oraz solver do analizy statycznej / dynamicznej / nieliniowej. Generowanie raportów Generuj zbiorcze lub szczegółowe raporty z obliczeń MES i wymiarowania w postaci automatycznie aktualizujących się szablonów w Microsoft Word. Graficzna prezentacja wyników Masz dostęp do wszystkich rezultatów poprzez przemyślany system pasków narzędziowych. Obracaj w przestrzeni modelem z prezentowanymi wynikami obliczeń. Konstrukcje żelbetowe / stalowe / drewniane Narzędzia do animacji Twórz animacje w formacie AVI z rezultatami obliczeń z wykorzystaniem kamer umiejscowionych wokół modelu. Koncepcja poziomów Twórz przestrzenne konstrukcje pracując w przestrzeni 2D przez wykorzystanie poziomów (pięter). Pojedyncze kliknięcie tworzy słup, podwójne tworzy ścianę. Z Advance Design możesz stosować elementy żelbetowe, stalowe i drewniane w jednej konstrukcji, wykorzystując do wymiarowania wybrane procedury normowe, uzyskując jednolite automatyczne raporty. Advance Design dostarcza narzędzia znacznie redukujące czas potrzebny do stworzenia kompleksowych projektów. Użytkownik może tworzyć różne szablony projektowe, zapisywać je w bibliotece, optymalizować gabaryty i wytężenie konstrukcji w efektywny sposób. Realistyczny rendering Wyświetlaj model konstrukcji w formie liniowych konturów lub w trybie realistycznego renderowania nawet dla bardzo złożonych obiektów. Technologia pamięci wyników Zachowuj scenariusze post-processingu zawierające widoki i aktualizuj je automatycznie, gdy tylko nastąpią zmiany w modelu. Dynamiczne manipulowanie modelem Używaj dedykowanego paska z funkcjami do przesuwania widoku, zbliżania i swobodnego obracania modelu MES. Dynamiczne okno właściwości Wyświetlaj i edytuj jednocześnie właściwości kilku wybranych elementów. Menu kontekstowe Korzystaj z wybranych funkcji (kopiuj, przesuń, osie lokalne, obciążenia na wybranym elemencie) poprzez menu kontekstowe. Dostosowanie menu użytkownika Zmieniaj interfejs użytkownika przez modyfikację prezentowanych treści a także położenia ikon, pasów, wstążek itd. Program przeprowadza automatycznie złożone procedury obliczeniowe: weryfikację przebicia, ugięcia i zarysowania konstrukcji żelbetowych, sprawdzenie nośności w warunkach pożaru dla elementów żelbetowych, stalowych i drewnianych, przemieszczenia konstrukcji przy obciążeniu sejsmicznym. Advance Design to zaawansowany program do symulacji i optymalizacji wszystkich twoich konstrukcji! Raporty Advance Design dostarcza inteligentne i bardzo wydajne narzędzie - generator raportów. Tworzy on i prezentuje w formie dokumentów informacje i wyniki pochodzące z aktualnego modelu dla wyselekcjonowanych typów rezultatów i założeń. Dzięki Advance Design możesz tworzyć raporty zawierające: Założenia projektowe Wykresy lub rysunki z numerami elementów Wyniki w formie tabelarycznej lub graficznej Okładkę ze spisem i informacją o rewizjach Podsumowania i numerację stron Automatyczna integracja z plikami zewnętrznymi oraz zastosowanie szablonów Microsoft Word pozwala na stworzenie atrakcyjnego wizualnie dokumentu, a stosując technologię Pamięci wyników cała jego treść jest systematycznie aktualizowana. Z Advance Design stworzysz przejrzyste i kompletne raporty w ciągu kilku minut!

5 1 SZYBKIE MODELOWANIE KONSTRUKCJI I JEJ OBCIĄŻEŃ Profesjonalne oprogramowanie BIM do analizy i wymiarowania konstrukcji Program zawiera kompletną bibliotekę elementów, podpór i obciążeń. Te łatwe do dostosowania elementy można dopasować do wszystkich sytuacji projektowych. Funkcje typu CAD są proste w użyciu i dostosowane do tworzenia modelu obliczeniowego. Na przykład po wybraniu jednego z istniejących poziomów Advance Design automatycznie przypisze tworzone obiekty modelu do niego. W takim modelu ściany można tworzyć poprzez dwa kliknięcia. Do tworzenia obciążeń możliwe jest wykorzystanie generatora obciążeń klimatycznych i sejsmicznych. Gdy model jest gotowy, Advance Design kontroluje jego integralność. Jeżeli nie ma żadnych błędów twój model jest gotowy do obliczeń! 2 ANALIZA STATYCZNA I WYMIAROWANIE JEDNYM KLIKNIĘCIEM! Sekwencja obliczeniowa w Advance Design łączy siatkowanie, obliczenia statyczne i wymiarowanie (konstrukcji żelbetowych/stalowych/drewnianych). Zaawansowane funkcje i naukowe komponenty programu ułatwiają zmiany w twoim projekcie: Kontrolowanie siatki poprzez parametry globalne i lokalne (tj. siatkowanie progresywne wzdłuż elementu lub jego krawędzi), zastosowanie elementów geometrycznych (punkty, linie, powierzchnie) czy uwzględnienie specyficznych warunków brzegowych. Analiza statyczna, dynamiczna, liniowa i nieliniowa z możliwością uwzględnienia dużych przemieszczeń, analiza stateczności, analiza czasowa. Wyznaczanie zbrojenia teoretycznego i rzeczywistego dla liniowych i powierzchniowych elementów żelbetowych, krzywe interakcji dla słupów o dowolnym przekroju, współczynniki wysycenia zbrojeniem, zarysowanie, ugięcia w stanie zarysowanym Weryfikacja nośności elementów stalowych z uwzględnieniem wyboczenia giętnego, wyboczenia giętno-skrętnego i ich ugięcia, optymalizacja przekrojów, wymiarowanie połączeń. Projektowanie elementów drewnianych zgodnie z EC5 zawiera optymalizacje, weryfikacje w warunkach pożaru i szczegółowe raporty. 3 REZULATY I POST-PROCESSING: BEZ WIELOKROTNYCH ZMIAN Nasze analizy wskazują na to, że dużo twojego czasu zajmuje post-processing wyników ponownych obliczeń i końcowe opracowanie raportu. Post-processing wszystkich wyników (MES, żelbetu, stali) w zintegrowanym środowisku ułatwia prezentacje modelu analitycznego i pozwala na tworzenie spójnych i kompletnych dokumentów. Dodatkowo Advance Design zawiera rewolucyjne rozwiązanie automatyzujące twoją pracę! Dzięki technologii Pamięci wyników nie ma konieczności tworzenia nowych zrzutów prezentujących wyniki obliczeń i ręcznej zmiany raportów Zajmie się tym Advance Design. Chciałbyś swoim partnerom udostępnić efekty twojej pracy i ułatwić zrozumienie zachowania modelu MES? Rozmieść kilka kamer dookoła konstrukcji i wyślij im plik video (AVI) odkształconej konstrukcji! 4 TECHNOLOGIA BIM Advance Design jest częścią kompleksowych rozwiązań BIM dla konstrukcji oferowanych przez GRAITEC dla profesjonalistów branży budowlanej i umożliwia dwukierunkową wymianę z programami CAD: Autodesk Advance Steel, Autodesk Advance Concrete i Autodesk Revit. Advance Design również importuje i eksportuje model 3D w standardowych formatach takich jak : IFC, CIS/2, SDNF, PSS w celu wsparcia wymiany danych w środowisku BIM POZNAJ MOCNE STRONY ADVANCE DESIGN: Przez ostatnie 30 lat GRAITEC przeszedł drogę od pozycji twórcy innowacyjnego oprogramowania CAD, CAE oraz BIM, dostawcy najnowszych technologii oraz wdrożeń BIM i usług wsparcia dla branży AEC, stając się jednym z największych partnerów i resellerów (VAR) Autodesk na świecie. Graitec posiada najwyższy platynowy poziom partnerstwa Autodesk. Dotychczas tysiące Klientów w ponad 80 krajach zaufało firmie GRAITEC w dziedzinie rozwiązań wspomagających projektowanie konstrukcji. GRAITEC jest firmą posiadającą własny dział Badań i Rozwoju, który nieustannie pracuje nad rozwojem tworzonego oprogramowania. GRAITEC zapewnia swoim klientom stałą pomoc techniczną, szkolenia, indywidualne konsultacje oraz inne dedykowane usługi. Od października 2014 firma Robobat Polska jest częścią międzynarodowej Grup GRAITEC. Dzięki tym zmianom Klienci Robobat Polska uzyskali dostęp do międzynarodowego wsparcia oferowanego w wielu wersjach językowych, przez ponad 330 profesjonalistów z Grupy Graitec. Ponadto mogą korzystać z szerokiej gamy rozwiązań strukturalnych BIM firmy Graitec, w tym z aplikacji uzupełniających rozwiązania Autodesk. Robobat Polska Sp. z o.o. GRAITEC GROUP ul. Radzikowskiego 47D Kraków tel.: fax: szkolenia@robobatpolska.pl Ogólne: prosty interfejs; płynna praca w środowisku graficznym w zakresie wizualizacji modelu i prezentacji rezultatów; zarządzanie elementami modelu za pomocą Pilota (grupowanie, selekcja, wyświetlanie z wykorzystaniem grup ); możliwość projektowania membran (elementy powierzchniowe typu membrana); niezwykle czytelna graficzna forma prezentacji wyników obliczeń (np. prezentacja wykresów sił wewnętrznych, reakcji, odkształconej konstrukcji); możliwość efektywnego tworzenia optymalnej siatki MES na obiektach powierzchniowych zgodnie z wymaganiami użytkownika (wiele zaawansowanych opcji siatkowania); możliwość łatwego wprowadzania elementów prętowych o zmiennym przekroju; wstępna prezentacja modyfikacji modelu w narzędziach CAD służących edycji (funkcja Podgląd ). Obciążenia: graficzna edycja obciążeń (kopiowanie, przesuwanie, zmiana długości obciążeń liniowych i obszaru dla obciążeń powierzchniowych); dostępne obiekty typu okładzina tzw. Ściana wiatrowa służące do przekazywania obciążeń powierzchniowych na elementy prętowe; generator obciążeń klimatycznych 2D/3D wg EC. MIĘDZYNARODOWE NORMY POLSKIE ZAŁĄCZNIKI KRAJOWE DO EUROKODÓW Oprogramowanie BIM do analizy MES i wymiarowania konstrukcji budowlanych konstrukcje żelbetowe konstrukcje stalowe konstrukcje drewniane Obliczenia/Wymiarowanie: możliwość wymiarowania elementów żelbetowych wg EC2 w stanie granicznym nośności i użytkowania (wyznaczanie ilości zbrojenia, zarysowania, wyznaczanie ugięć również w stanie zarysowanym, analiza przebicia w płytach); szczegółowe rysunki zbrojenia elementów liniowych na podstawie wyników wymiarowania; eksport wyników wymiarowania elementów żelbetowych w postaci plików DXF; wymiarowanie elementów stalowych wg EC3; wymiarowanie elementów drewnianych wg EC5. Poznaj oprogramowanie BIM, które zoptymalizuje Twoje obliczenia! Czy jesteś gotowy na GRAITEC Advance Design?

6 1 SZYBKIE MODELOWANIE KONSTRUKCJI I JEJ OBCIĄŻEŃ Profesjonalne oprogramowanie BIM do analizy i wymiarowania konstrukcji Program zawiera kompletną bibliotekę elementów, podpór i obciążeń. Te łatwe do dostosowania elementy można dopasować do wszystkich sytuacji projektowych. Funkcje typu CAD są proste w użyciu i dostosowane do tworzenia modelu obliczeniowego. Na przykład po wybraniu jednego z istniejących poziomów Advance Design automatycznie przypisze tworzone obiekty modelu do niego. W takim modelu ściany można tworzyć poprzez dwa kliknięcia. Do tworzenia obciążeń możliwe jest wykorzystanie generatora obciążeń klimatycznych i sejsmicznych. Gdy model jest gotowy, Advance Design kontroluje jego integralność. Jeżeli nie ma żadnych błędów twój model jest gotowy do obliczeń! 2 ANALIZA STATYCZNA I WYMIAROWANIE JEDNYM KLIKNIĘCIEM! Sekwencja obliczeniowa w Advance Design łączy siatkowanie, obliczenia statyczne i wymiarowanie (konstrukcji żelbetowych/stalowych/drewnianych). Zaawansowane funkcje i naukowe komponenty programu ułatwiają zmiany w twoim projekcie: Kontrolowanie siatki poprzez parametry globalne i lokalne (tj. siatkowanie progresywne wzdłuż elementu lub jego krawędzi), zastosowanie elementów geometrycznych (punkty, linie, powierzchnie) czy uwzględnienie specyficznych warunków brzegowych. Analiza statyczna, dynamiczna, liniowa i nieliniowa z możliwością uwzględnienia dużych przemieszczeń, analiza stateczności, analiza czasowa. Wyznaczanie zbrojenia teoretycznego i rzeczywistego dla liniowych i powierzchniowych elementów żelbetowych, krzywe interakcji dla słupów o dowolnym przekroju, współczynniki wysycenia zbrojeniem, zarysowanie, ugięcia w stanie zarysowanym Weryfikacja nośności elementów stalowych z uwzględnieniem wyboczenia giętnego, wyboczenia giętno-skrętnego i ich ugięcia, optymalizacja przekrojów, wymiarowanie połączeń. Projektowanie elementów drewnianych zgodnie z EC5 zawiera optymalizacje, weryfikacje w warunkach pożaru i szczegółowe raporty. 3 REZULATY I POST-PROCESSING: BEZ WIELOKROTNYCH ZMIAN Nasze analizy wskazują na to, że dużo twojego czasu zajmuje post-processing wyników ponownych obliczeń i końcowe opracowanie raportu. Post-processing wszystkich wyników (MES, żelbetu, stali) w zintegrowanym środowisku ułatwia prezentacje modelu analitycznego i pozwala na tworzenie spójnych i kompletnych dokumentów. Dodatkowo Advance Design zawiera rewolucyjne rozwiązanie automatyzujące twoją pracę! Dzięki technologii Pamięci wyników nie ma konieczności tworzenia nowych zrzutów prezentujących wyniki obliczeń i ręcznej zmiany raportów Zajmie się tym Advance Design. Chciałbyś swoim partnerom udostępnić efekty twojej pracy i ułatwić zrozumienie zachowania modelu MES? Rozmieść kilka kamer dookoła konstrukcji i wyślij im plik video (AVI) odkształconej konstrukcji! 4 TECHNOLOGIA BIM Advance Design jest częścią kompleksowych rozwiązań BIM dla konstrukcji oferowanych przez GRAITEC dla profesjonalistów branży budowlanej i umożliwia dwukierunkową wymianę z programami CAD: Autodesk Advance Steel, Autodesk Advance Concrete i Autodesk Revit. Advance Design również importuje i eksportuje model 3D w standardowych formatach takich jak : IFC, CIS/2, SDNF, PSS w celu wsparcia wymiany danych w środowisku BIM POZNAJ MOCNE STRONY ADVANCE DESIGN: Przez ostatnie 30 lat GRAITEC przeszedł drogę od pozycji twórcy innowacyjnego oprogramowania CAD, CAE oraz BIM, dostawcy najnowszych technologii oraz wdrożeń BIM i usług wsparcia dla branży AEC, stając się jednym z największych partnerów i resellerów (VAR) Autodesk na świecie. Graitec posiada najwyższy platynowy poziom partnerstwa Autodesk. Dotychczas tysiące Klientów w ponad 80 krajach zaufało firmie GRAITEC w dziedzinie rozwiązań wspomagających projektowanie konstrukcji. GRAITEC jest firmą posiadającą własny dział Badań i Rozwoju, który nieustannie pracuje nad rozwojem tworzonego oprogramowania. GRAITEC zapewnia swoim klientom stałą pomoc techniczną, szkolenia, indywidualne konsultacje oraz inne dedykowane usługi. Od października 2014 firma Robobat Polska jest częścią międzynarodowej Grup GRAITEC. Dzięki tym zmianom Klienci Robobat Polska uzyskali dostęp do międzynarodowego wsparcia oferowanego w wielu wersjach językowych, przez ponad 330 profesjonalistów z Grupy Graitec. Ponadto mogą korzystać z szerokiej gamy rozwiązań strukturalnych BIM firmy Graitec, w tym z aplikacji uzupełniających rozwiązania Autodesk. Robobat Polska Sp. z o.o. GRAITEC GROUP ul. Radzikowskiego 47D Kraków tel.: fax: szkolenia@robobatpolska.pl Ogólne: prosty interfejs; płynna praca w środowisku graficznym w zakresie wizualizacji modelu i prezentacji rezultatów; zarządzanie elementami modelu za pomocą Pilota (grupowanie, selekcja, wyświetlanie z wykorzystaniem grup ); możliwość projektowania membran (elementy powierzchniowe typu membrana); niezwykle czytelna graficzna forma prezentacji wyników obliczeń (np. prezentacja wykresów sił wewnętrznych, reakcji, odkształconej konstrukcji); możliwość efektywnego tworzenia optymalnej siatki MES na obiektach powierzchniowych zgodnie z wymaganiami użytkownika (wiele zaawansowanych opcji siatkowania); możliwość łatwego wprowadzania elementów prętowych o zmiennym przekroju; wstępna prezentacja modyfikacji modelu w narzędziach CAD służących edycji (funkcja Podgląd ). Obciążenia: graficzna edycja obciążeń (kopiowanie, przesuwanie, zmiana długości obciążeń liniowych i obszaru dla obciążeń powierzchniowych); dostępne obiekty typu okładzina tzw. Ściana wiatrowa służące do przekazywania obciążeń powierzchniowych na elementy prętowe; generator obciążeń klimatycznych 2D/3D wg EC. MIĘDZYNARODOWE NORMY POLSKIE ZAŁĄCZNIKI KRAJOWE DO EUROKODÓW Oprogramowanie BIM do analizy MES i wymiarowania konstrukcji budowlanych konstrukcje żelbetowe konstrukcje stalowe konstrukcje drewniane Obliczenia/Wymiarowanie: możliwość wymiarowania elementów żelbetowych wg EC2 w stanie granicznym nośności i użytkowania (wyznaczanie ilości zbrojenia, zarysowania, wyznaczanie ugięć również w stanie zarysowanym, analiza przebicia w płytach); szczegółowe rysunki zbrojenia elementów liniowych na podstawie wyników wymiarowania; eksport wyników wymiarowania elementów żelbetowych w postaci plików DXF; wymiarowanie elementów stalowych wg EC3; wymiarowanie elementów drewnianych wg EC5. Poznaj oprogramowanie BIM, które zoptymalizuje Twoje obliczenia! Czy jesteś gotowy na GRAITEC Advance Design?
