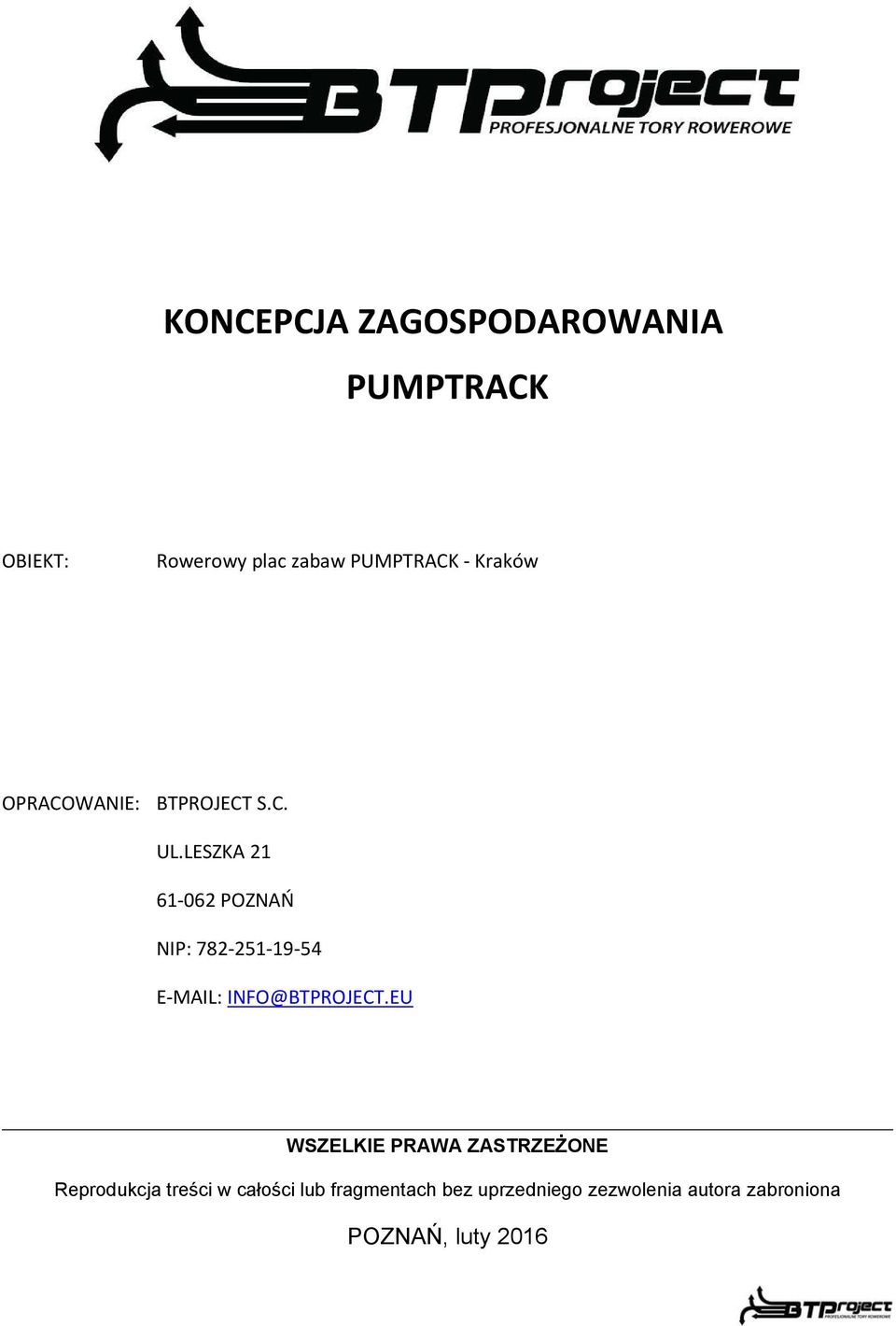

1 KONCEPCJA ZAGOSPODAROWANIA PUMPTRACK OBIEKT: Rowerowy plac zabaw PUMPTRACK Kraków OPRACOWANIE: BTPROJECT S.C. UL.LESZKA POZNAŃ NIP: E MAIL: INFO@BTPROJECT.EU WSZELKIE PRAWA ZASTRZEŻONE Reprodukcja treści w całości lub fragmentach bez uprzedniego zezwolenia autora zabroniona POZNAŃ, luty 2016

LESZKA 21 61 062 POZNAŃ NIP: 782 251 19 54 E MAIL: INFO@BTPROJECT.

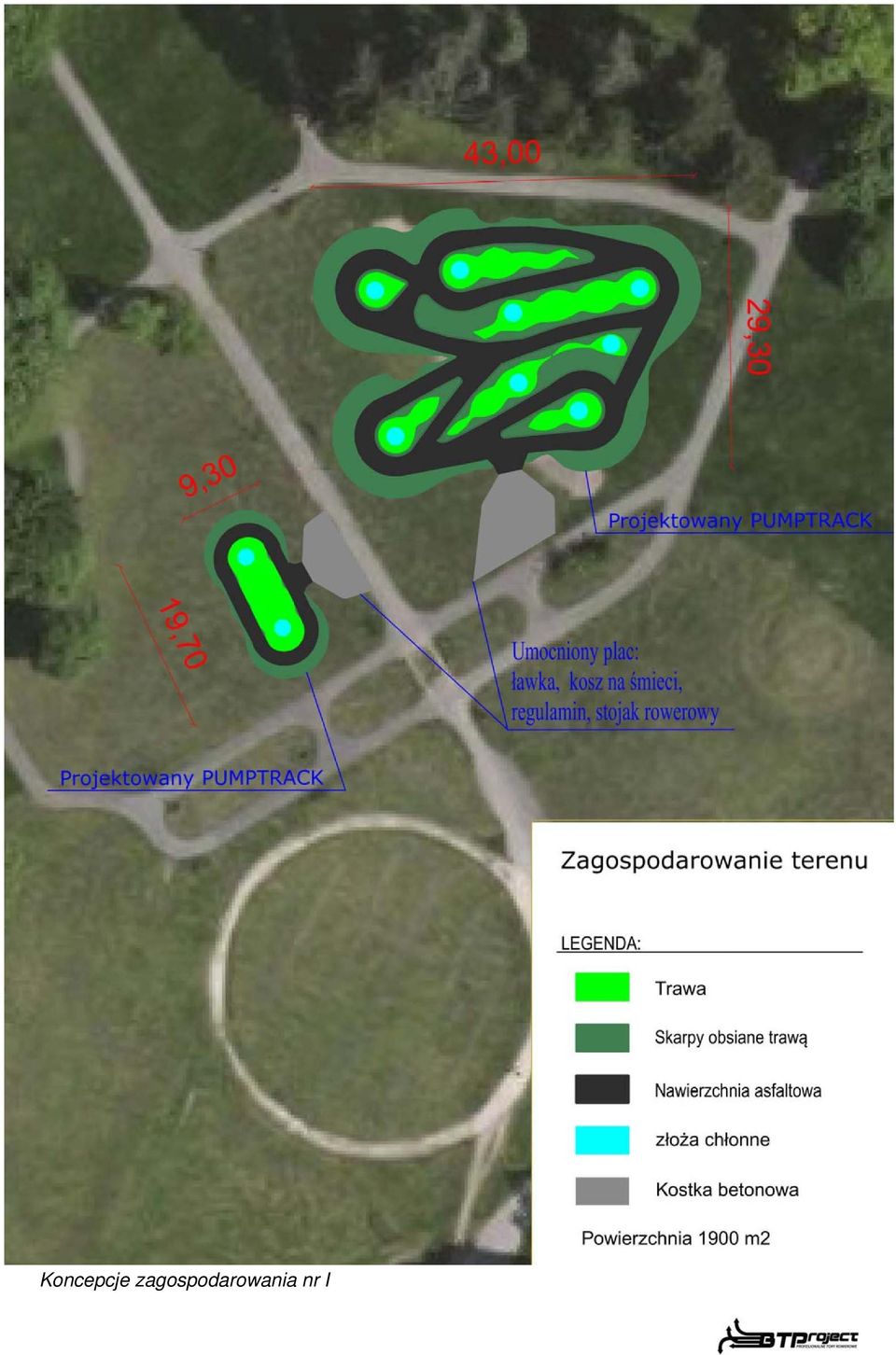

2 Koncepcje zagospodarowania nr I

3 Koncepcje zagospodarowania nr II

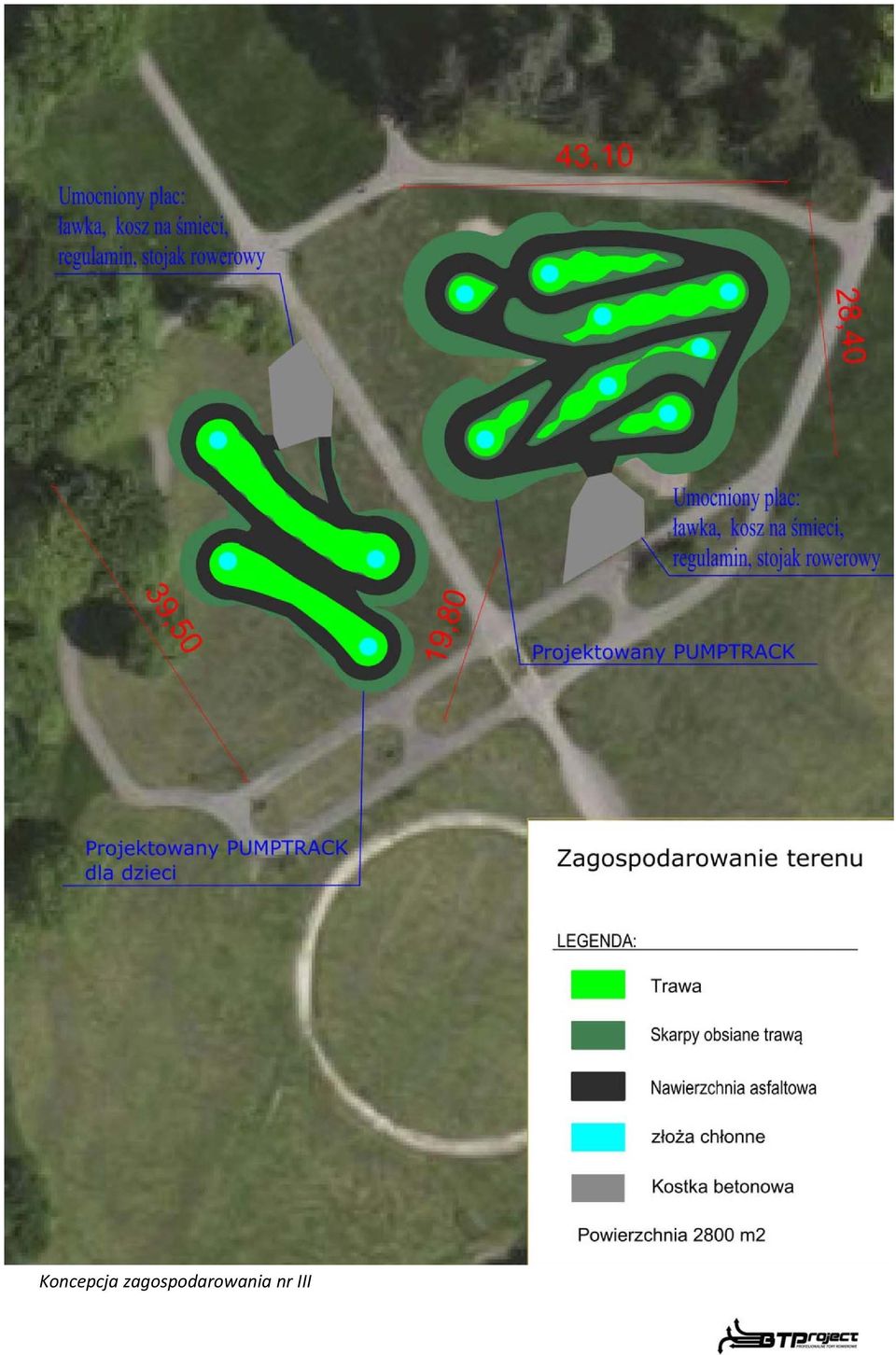

4 Koncepcja zagospodarowania nr III

5 Przykładowa realizacja (Kolno, Polska). Przykładowa realizacja (Raszków, Polska). Przykładowa realizacja (Nowa Sól, Polska).

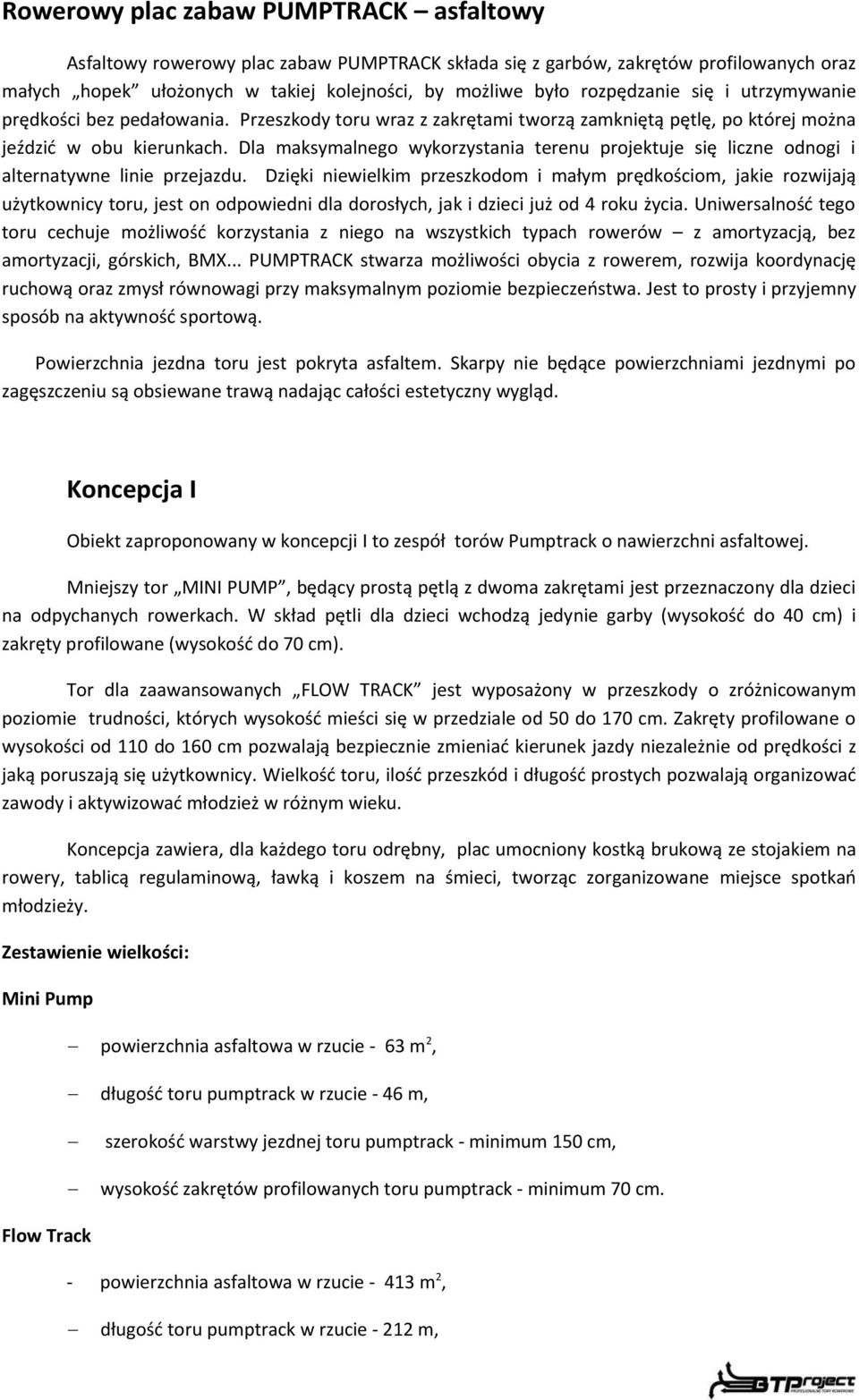

6 Rowerowy plac zabaw PUMPTRACK asfaltowy Asfaltowy rowerowy plac zabaw PUMPTRACK składa się z garbów, zakrętów profilowanych oraz małych hopek ułożonych w takiej kolejności, by możliwe było rozpędzanie się i utrzymywanie prędkości bez pedałowania. Przeszkody toru wraz z zakrętami tworzą zamkniętą pętlę, po której można jeździć w obu kierunkach. Dla maksymalnego wykorzystania terenu projektuje się liczne odnogi i alternatywne linie przejazdu. Dzięki niewielkim przeszkodom i małym prędkościom, jakie rozwijają użytkownicy toru, jest on odpowiedni dla dorosłych, jak i dzieci już od 4 roku życia. Uniwersalność tego toru cechuje możliwość korzystania z niego na wszystkich typach rowerów z amortyzacją, bez amortyzacji, górskich, BMX... PUMPTRACK stwarza możliwości obycia z rowerem, rozwija koordynację ruchową oraz zmysł równowagi przy maksymalnym poziomie bezpieczeństwa. Jest to prosty i przyjemny sposób na aktywność sportową. Powierzchnia jezdna toru jest pokryta asfaltem. Skarpy nie będące powierzchniami jezdnymi po zagęszczeniu są obsiewane trawą nadając całości estetyczny wygląd. Koncepcja I Obiekt zaproponowany w koncepcji I to zespół torów Pumptrack o nawierzchni asfaltowej. Mniejszy tor MINI PUMP, będący prostą pętlą z dwoma zakrętami jest przeznaczony dla dzieci na odpychanych rowerkach. W skład pętli dla dzieci wchodzą jedynie garby (wysokość do 40 cm) i zakręty profilowane (wysokość do 70 cm). Tor dla zaawansowanych FLOW TRACK jest wyposażony w przeszkody o zróżnicowanym poziomie trudności, których wysokość mieści się w przedziale od 50 do 170 cm. Zakręty profilowane o wysokości od 110 do 160 cm pozwalają bezpiecznie zmieniać kierunek jazdy niezależnie od prędkości z jaką poruszają się użytkownicy. Wielkość toru, ilość przeszkód i długość prostych pozwalają organizować zawody i aktywizować młodzież w różnym wieku. Koncepcja zawiera, dla każdego toru odrębny, plac umocniony kostką brukową ze stojakiem na rowery, tablicą regulaminową, ławką i koszem na śmieci, tworząc zorganizowane miejsce spotkań młodzieży. Zestawienie wielkości: Mini Pump powierzchnia asfaltowa w rzucie 63 m 2, długość toru pumptrack w rzucie 46 m, szerokość warstwy jezdnej toru pumptrack minimum 150 cm, wysokość zakrętów profilowanych toru pumptrack minimum 70 cm. Flow Track powierzchnia asfaltowa w rzucie 413 m 2, długość toru pumptrack w rzucie 212 m,

Dla maksymalnego wykorzystania terenu projektuje się liczne odnogi i alternatywne linie przejazdu.

7 szerokość warstwy jezdnej toru pumptrack minimum 170 cm, wysokość zakrętów profilowanych toru pumptrack minimum 110 cm, minimalna powierzchnia zagospodarowania m 2. Koncepcja II Obiekt zaproponowany w koncepcji II to zespół torów Pumptrack o nawierzchni asfaltowej. Mniejszy tor MINI PUMP jest przeznaczony dla najmniejszych dzieci na odpychanych rowerkach oraz dla starszych dzieci i początkujących. W skład pętli dla dzieci wchodzą jedynie garby (wysokość do 40 cm) i zakręty profilowane (wysokość do 70 cm). Tor dla początkujących EASY PUMP składa się z przeszkód, których wysokość mieści się w przedziale od 40 do 60 cm. Zakręty profilowane o wysokości minimum 100 cm pozwalają bezpiecznie zmieniać kierunek jazdy niezależnie od prędkości z jaką poruszają się użytkownicy. Wielkość toru, ilość przeszkód i długość prostych pozwalają organizować zawody i aktywizować młodzież w różnym wieku. Koncepcja zawiera, dla każdego toru odrębny, plac umocniony kostką brukową ze stojakiem na rowery, tablicą regulaminową, ławką i koszem na śmieci, tworząc zorganizowane miejsce spotkań młodzieży. Zestawienie wielkości: Mini Pump powierzchnia asfaltowa w rzucie 244 m 2, długość toru pumptrack w rzucie 138 m, szerokość warstwy jezdnej toru pumptrack minimum 150 cm, wysokość zakrętów profilowanych toru pumptrack minimum 70 cm. ilość zakrętów o kącie skrętu >180 minimalna 4 szt, promień zakrętów minimum 400 cm. Easy Track powierzchnia asfaltowa w rzucie 303 m 2, długość toru pumptrack w rzucie 160 m, szerokość warstwy jezdnej toru pumptrack minimum 170 cm, wysokość zakrętów profilowanych toru pumptrack minimum 100 cm, ilość zakrętów o kącie skrętu >180 minimalna 4 szt,

Mniejszy tor MINI PUMP jest przeznaczony dla najmniejszych dzieci na odpychanych rowerkach oraz dla starszych dzieci i początkujących.

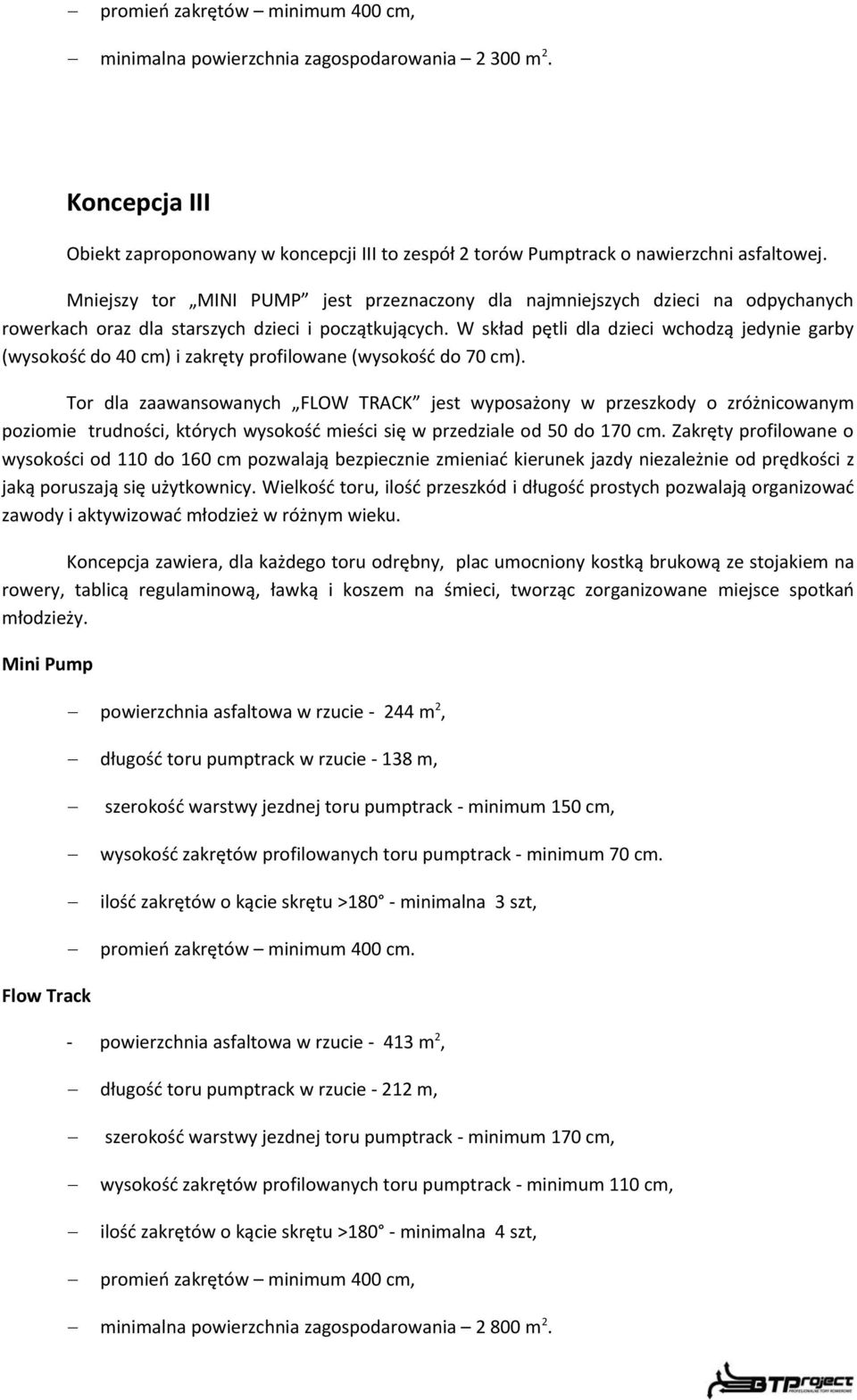

8 promień zakrętów minimum 400 cm, minimalna powierzchnia zagospodarowania m 2. Koncepcja III Obiekt zaproponowany w koncepcji III to zespół 2 torów Pumptrack o nawierzchni asfaltowej. Mniejszy tor MINI PUMP jest przeznaczony dla najmniejszych dzieci na odpychanych rowerkach oraz dla starszych dzieci i początkujących. W skład pętli dla dzieci wchodzą jedynie garby (wysokość do 40 cm) i zakręty profilowane (wysokość do 70 cm). Tor dla zaawansowanych FLOW TRACK jest wyposażony w przeszkody o zróżnicowanym poziomie trudności, których wysokość mieści się w przedziale od 50 do 170 cm. Zakręty profilowane o wysokości od 110 do 160 cm pozwalają bezpiecznie zmieniać kierunek jazdy niezależnie od prędkości z jaką poruszają się użytkownicy. Wielkość toru, ilość przeszkód i długość prostych pozwalają organizować zawody i aktywizować młodzież w różnym wieku. Koncepcja zawiera, dla każdego toru odrębny, plac umocniony kostką brukową ze stojakiem na rowery, tablicą regulaminową, ławką i koszem na śmieci, tworząc zorganizowane miejsce spotkań młodzieży. Mini Pump powierzchnia asfaltowa w rzucie 244 m 2, długość toru pumptrack w rzucie 138 m, szerokość warstwy jezdnej toru pumptrack minimum 150 cm, wysokość zakrętów profilowanych toru pumptrack minimum 70 cm. ilość zakrętów o kącie skrętu >180 minimalna 3 szt, promień zakrętów minimum 400 cm. Flow Track powierzchnia asfaltowa w rzucie 413 m 2, długość toru pumptrack w rzucie 212 m, szerokość warstwy jezdnej toru pumptrack minimum 170 cm, wysokość zakrętów profilowanych toru pumptrack minimum 110 cm, ilość zakrętów o kącie skrętu >180 minimalna 4 szt, promień zakrętów minimum 400 cm, minimalna powierzchnia zagospodarowania m 2.

W skład pętli dla dzieci wchodzą jedynie garby (wysokość do 40 cm) i zakręty profilowane (wysokość do 70 cm).

9 Technologia wykonania rowerowych placów zabaw asfaltowych nasypy wykonane z materiału mrozoodpornego, zagęszczenie nasypów min. Is 0,98, podbudowa pod asfalt gr. 10 cm z kruszywa łamanego 0 31,5, beton asfaltowy AC8 s układany warstwą 5 7 cm. Ze względu na specyfikę prac, sporządzeniem projektu jak i wykonawstwem powinna się zająć firma posiadająca doświadczenie w projektowaniu i wykonywaniu rowerowych placów zabaw Pumptrack.: firma wykonująca musi posiadać Certyfikat Stowarzyszenia ekspertów ds. obiektów do sportów ekstremalnych, firma wykonująca powinna wykazać się budową w okresie 5 lat toru rowerowego do dyscypliny BMX racing z umocnionymi zakrętami i górką startową o pow. min. 2000m2 oraz co najmniej dwóch asfaltowych rowerowych placów zabaw pumptrack o wartości min zł brutto każdy, firma wykonująca powinna przedstawić zaświadczenie współpracy z zawodnikiem, który odbył szkolenie z zakresu BMX, na wysokim poziomie, w World Cycling Centre w miejscowości Aigle w Szwajcarii prowadzone przez UCI (Międzynarodową Unię Kolarską). Szacunkowy koszt kompleksowego wykonania torów rowerowych wg koncepcji nr I to złotych netto. Szacunkowy koszt kompleksowego wykonania torów rowerowych wg koncepcji nr II to złotych netto. Szacunkowy koszt kompleksowego wykonania torów rowerowych wg koncepcji nr III to złotych netto.

Ze względu na specyfikę prac, sporządzeniem projektu jak i wykonawstwem powinna się zająć firma posiadająca doświadczenie w projektowaniu i wykonywaniu rowerowych placów zabaw Pumptrack.
