3) wraz z ofertą należy załączyć wszystkie wymienione w opisach certyfikaty, atesty i inne dokumenty. II. OPIS I ZESTAWIENIE SIEDZISK

Transkrypt

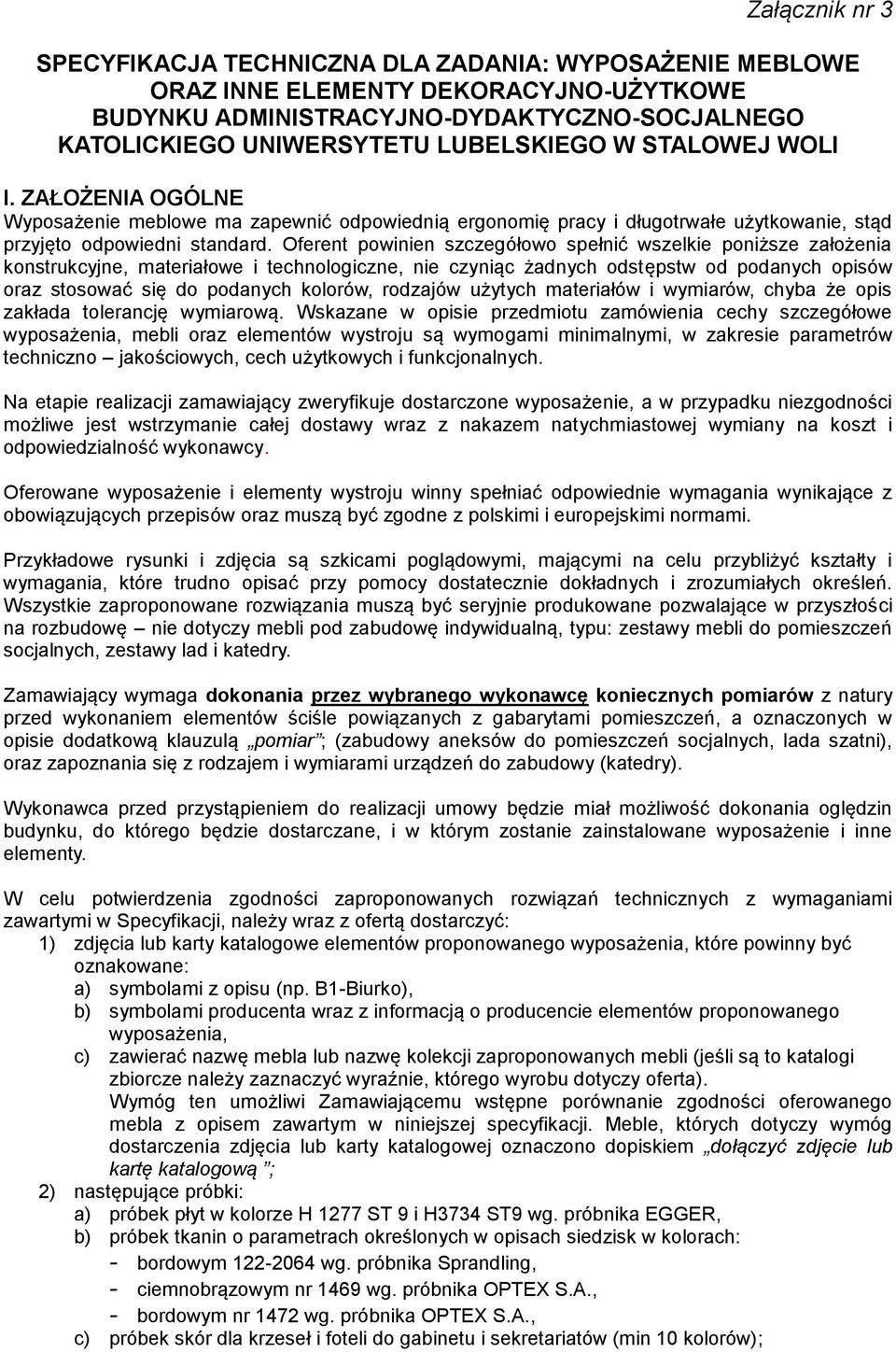

1 Załącznik nr 3 SPECYFIKACJA TECHNICZNA DLA ZADANIA: WYPOSAŻENIE MEBLOWE ORAZ INNE ELEMENTY DEKORACYJNO-UŻYTKOWE BUDYNKU ADMINISTRACYJNO-DYDAKTYCZNO-SOCJALNEGO KATOLICKIEGO UNIWERSYTETU LUBELSKIEGO W STALOWEJ WOLI I. ZAŁOŻENIA OGÓLNE Wyposażenie meblowe ma zapewnić odpowiednią ergonomię pracy i długotrwałe użytkowanie, stąd przyjęto odpowiedni standard. Oferent powinien szczegółowo spełnić wszelkie poniższe założenia konstrukcyjne, materiałowe i technologiczne, nie czyniąc żadnych odstępstw od podanych opisów oraz stosować się do podanych kolorów, rodzajów użytych materiałów i wymiarów, chyba że opis zakłada tolerancję wymiarową. Wskazane w opisie przedmiotu zamówienia cechy szczegółowe wyposażenia, mebli oraz elementów wystroju są wymogami minimalnymi, w zakresie parametrów techniczno jakościowych, cech użytkowych i funkcjonalnych. Na etapie realizacji zamawiający zweryfikuje dostarczone wyposażenie, a w przypadku niezgodności możliwe jest wstrzymanie całej dostawy wraz z nakazem natychmiastowej wymiany na koszt i odpowiedzialność wykonawcy. Oferowane wyposażenie i elementy wystroju winny spełniać odpowiednie wymagania wynikające z obowiązujących przepisów oraz muszą być zgodne z polskimi i europejskimi normami. Przykładowe rysunki i zdjęcia są szkicami poglądowymi, mającymi na celu przybliżyć kształty i wymagania, które trudno opisać przy pomocy dostatecznie dokładnych i zrozumiałych określeń. Wszystkie zaproponowane rozwiązania muszą być seryjnie produkowane pozwalające w przyszłości na rozbudowę nie dotyczy mebli pod zabudowę indywidualną, typu: zestawy mebli do pomieszczeń socjalnych, zestawy lad i katedry. Zamawiający wymaga dokonania przez wybranego wykonawcę koniecznych pomiarów z natury przed wykonaniem elementów ściśle powiązanych z gabarytami pomieszczeń, a oznaczonych w opisie dodatkową klauzulą pomiar ; (zabudowy aneksów do pomieszczeń socjalnych, lada szatni), oraz zapoznania się z rodzajem i wymiarami urządzeń do zabudowy (katedry). Wykonawca przed przystąpieniem do realizacji umowy będzie miał możliwość dokonania oględzin budynku, do którego będzie dostarczane, i w którym zostanie zainstalowane wyposażenie i inne elementy. W celu potwierdzenia zgodności zaproponowanych rozwiązań technicznych z wymaganiami zawartymi w Specyfikacji, należy wraz z ofertą dostarczyć: 1) zdjęcia lub karty katalogowe elementów proponowanego wyposażenia, które powinny być oznakowane: a) symbolami z opisu (np. B1-Biurko), b) symbolami producenta wraz z informacją o producencie elementów proponowanego wyposażenia, c) zawierać nazwę mebla lub nazwę kolekcji zaproponowanych mebli (jeśli są to katalogi zbiorcze należy zaznaczyć wyraźnie, którego wyrobu dotyczy oferta). Wymóg ten umożliwi Zamawiającemu wstępne porównanie zgodności oferowanego mebla z opisem zawartym w niniejszej specyfikacji. Meble, których dotyczy wymóg dostarczenia zdjęcia lub karty katalogowej oznaczono dopiskiem dołączyć zdjęcie lub kartę ; 2) następujące próbki: a) próbek płyt w kolorze H 1277 ST 9 i H3734 ST9 wg. próbnika EGGER, b) próbek tkanin o parametrach określonych w opisach siedzisk w kolorach: - bordowym wg. próbnika Sprandling, - ciemnobrązowym nr 1469 wg. próbnika OPTEX S.A., - bordowym nr 1472 wg. próbnika OPTEX S.A., c) próbek skór dla krzeseł i foteli do gabinetu i sekretariatów (min 10 kolorów);

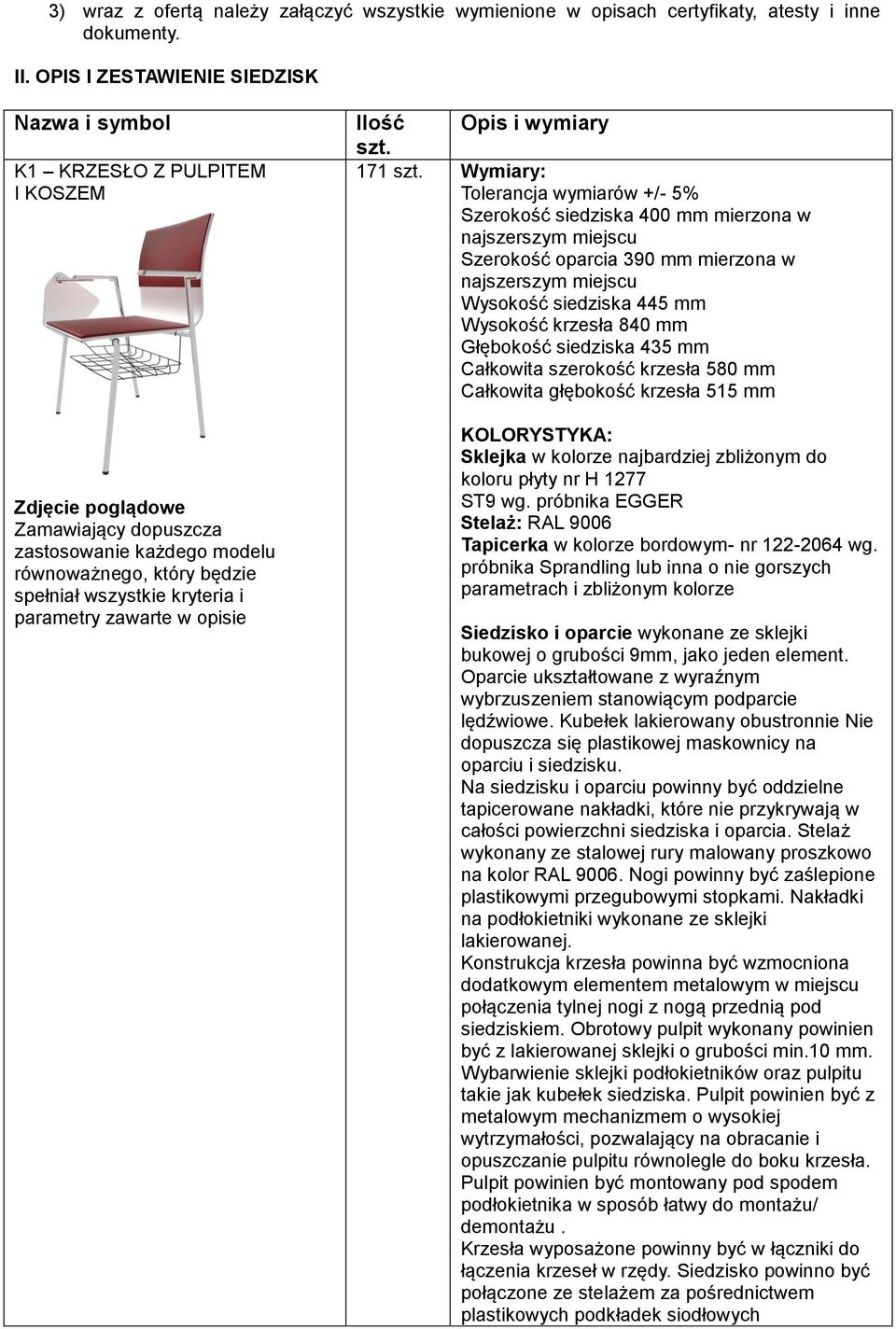

2 3) wraz z ofertą należy załączyć wszystkie wymienione w opisach certyfikaty, atesty i inne dokumenty. II. OPIS I ZESTAWIENIE SIEDZISK Nazwa i symbol K1 KRZESŁO Z PULPITEM I KOSZEM Zdjęcie poglądowe Zamawiający dopuszcza zastosowanie każdego modelu równoważnego, który będzie spełniał wszystkie kryteria i parametry zawarte w opisie Ilość Opis i wymiary szt. 171 szt. Wymiary: Tolerancja wymiarów +/- 5% Szerokość siedziska 400 mm mierzona w najszerszym miejscu Szerokość oparcia 390 mm mierzona w najszerszym miejscu Wysokość siedziska 445 mm Wysokość krzesła 840 mm Głębokość siedziska 435 mm Całkowita szerokość krzesła 580 mm Całkowita głębokość krzesła 515 mm Sklejka w kolorze najbardziej zbliżonym do koloru płyty nr H 1277 ST9 wg. próbnika EGGER Stelaż: RAL 9006 Tapicerka w kolorze bordowym- nr wg. próbnika Sprandling lub inna o nie gorszych parametrach i zbliżonym kolorze Siedzisko i oparcie wykonane ze sklejki bukowej o grubości 9mm, jako jeden element. Oparcie ukształtowane z wyraźnym wybrzuszeniem stanowiącym podparcie lędźwiowe. Kubełek lakierowany obustronnie Nie dopuszcza się plastikowej maskownicy na oparciu i siedzisku. Na siedzisku i oparciu powinny być oddzielne tapicerowane nakładki, które nie przykrywają w całości powierzchni siedziska i oparcia. Stelaż wykonany ze stalowej rury malowany proszkowo na kolor RAL Nogi powinny być zaślepione plastikowymi przegubowymi stopkami. Nakładki na podłokietniki wykonane ze sklejki lakierowanej. Konstrukcja krzesła powinna być wzmocniona dodatkowym elementem metalowym w miejscu połączenia tylnej nogi z nogą przednią pod siedziskiem. Obrotowy pulpit wykonany powinien być z lakierowanej sklejki o grubości min.10 mm. Wybarwienie sklejki podłokietników oraz pulpitu takie jak kubełek siedziska. Pulpit powinien być z metalowym mechanizmem o wysokiej wytrzymałości, pozwalający na obracanie i opuszczanie pulpitu równolegle do boku krzesła. Pulpit powinien być montowany pod spodem podłokietnika w sposób łatwy do montażu/ demontażu. Krzesła wyposażone powinny być w łączniki do łączenia krzeseł w rzędy. Siedzisko powinno być połączone ze stelażem za pośrednictwem plastikowych podkładek siodłowych

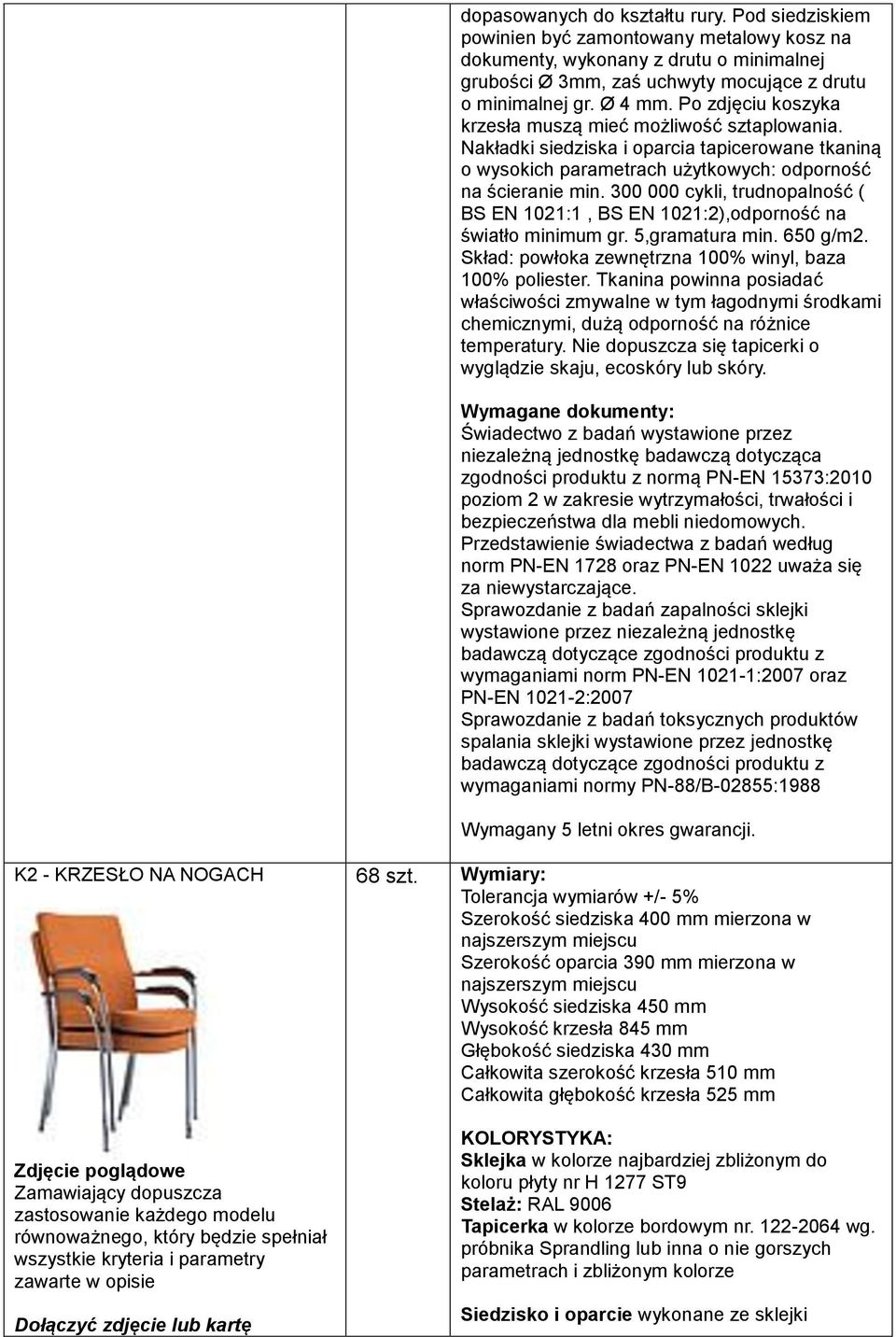

3 dopasowanych do kształtu rury. Pod siedziskiem powinien być zamontowany metalowy kosz na dokumenty, wykonany z drutu o minimalnej grubości Ø 3mm, zaś uchwyty mocujące z drutu o minimalnej gr. Ø 4 mm. Po zdjęciu koszyka krzesła muszą mieć możliwość sztaplowania. Nakładki siedziska i oparcia tapicerowane tkaniną o wysokich parametrach użytkowych: odporność na ścieranie min cykli, trudnopalność ( BS EN 1021:1, BS EN 1021:2),odporność na światło minimum gr. 5,gramatura min. 650 g/m2. Skład: powłoka zewnętrzna 100% winyl, baza 100% poliester. Tkanina powinna posiadać właściwości zmywalne w tym łagodnymi środkami chemicznymi, dużą odporność na różnice temperatury. Nie dopuszcza się tapicerki o wyglądzie skaju, ecoskóry lub skóry. Wymagane dokumenty: Świadectwo z badań wystawione przez niezależną jednostkę badawczą dotycząca zgodności produktu z normą PN-EN 15373:2010 poziom 2 w zakresie wytrzymałości, trwałości i bezpieczeństwa dla mebli niedomowych. Przedstawienie świadectwa z badań według norm PN-EN 1728 oraz PN-EN 1022 uważa się za niewystarczające. Sprawozdanie z badań zapalności sklejki wystawione przez niezależną jednostkę badawczą dotyczące zgodności produktu z wymaganiami norm PN-EN :2007 oraz PN-EN :2007 Sprawozdanie z badań toksycznych produktów spalania sklejki wystawione przez jednostkę badawczą dotyczące zgodności produktu z wymaganiami normy PN-88/B-02855:1988 Wymagany 5 letni okres gwarancji. K2 - KRZESŁO NA NOGACH Zdjęcie poglądowe Zamawiający dopuszcza zastosowanie każdego modelu równoważnego, który będzie spełniał wszystkie kryteria i parametry zawarte w opisie 68 szt. Wymiary: Tolerancja wymiarów +/- 5% Szerokość siedziska 400 mm mierzona w najszerszym miejscu Szerokość oparcia 390 mm mierzona w najszerszym miejscu Wysokość siedziska 450 mm Wysokość krzesła 845 mm Głębokość siedziska 430 mm Całkowita szerokość krzesła 510 mm Całkowita głębokość krzesła 525 mm Sklejka w kolorze najbardziej zbliżonym do koloru płyty nr H 1277 ST9 Stelaż: RAL 9006 Tapicerka w kolorze bordowym nr wg. próbnika Sprandling lub inna o nie gorszych parametrach i zbliżonym kolorze Siedzisko i oparcie wykonane ze sklejki

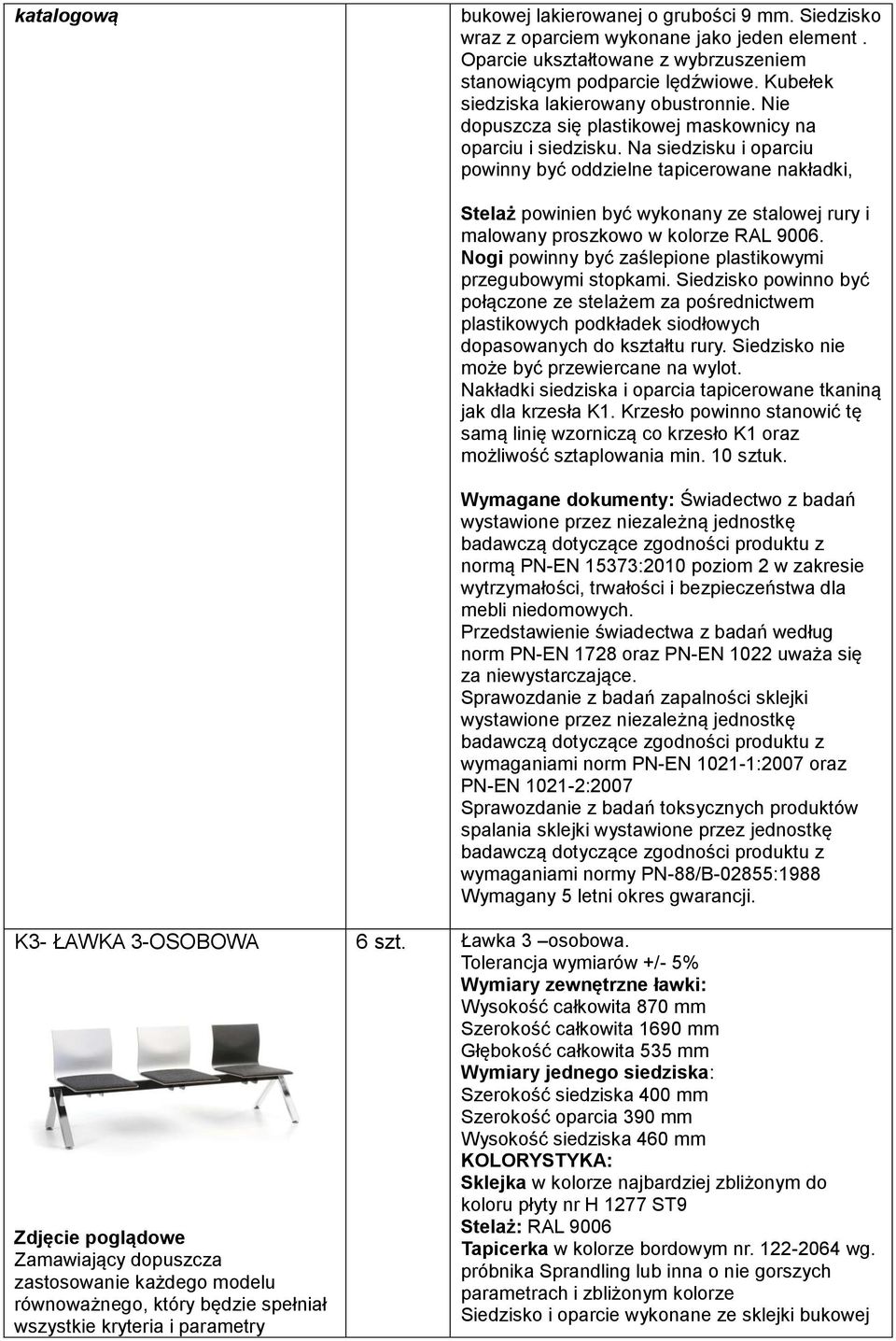

4 bukowej lakierowanej o grubości 9 mm. Siedzisko wraz z oparciem wykonane jako jeden element. Oparcie ukształtowane z wybrzuszeniem stanowiącym podparcie lędźwiowe. Kubełek siedziska lakierowany obustronnie. Nie dopuszcza się plastikowej maskownicy na oparciu i siedzisku. Na siedzisku i oparciu powinny być oddzielne tapicerowane nakładki, Stelaż powinien być wykonany ze stalowej rury i malowany proszkowo w kolorze RAL Nogi powinny być zaślepione plastikowymi przegubowymi stopkami. Siedzisko powinno być połączone ze stelażem za pośrednictwem plastikowych podkładek siodłowych dopasowanych do kształtu rury. Siedzisko nie może być przewiercane na wylot. Nakładki siedziska i oparcia tapicerowane tkaniną jak dla krzesła K1. Krzesło powinno stanowić tę samą linię wzorniczą co krzesło K1 oraz możliwość sztaplowania min. 10 sztuk. Wymagane dokumenty: Świadectwo z badań wystawione przez niezależną jednostkę badawczą dotyczące zgodności produktu z normą PN-EN 15373:2010 poziom 2 w zakresie wytrzymałości, trwałości i bezpieczeństwa dla mebli niedomowych. Przedstawienie świadectwa z badań według norm PN-EN 1728 oraz PN-EN 1022 uważa się za niewystarczające. Sprawozdanie z badań zapalności sklejki wystawione przez niezależną jednostkę badawczą dotyczące zgodności produktu z wymaganiami norm PN-EN :2007 oraz PN-EN :2007 Sprawozdanie z badań toksycznych produktów spalania sklejki wystawione przez jednostkę badawczą dotyczące zgodności produktu z wymaganiami normy PN-88/B-02855:1988 Wymagany 5 letni okres gwarancji. K3- ŁAWKA 3-OSOBOWA Zdjęcie poglądowe Zamawiający dopuszcza zastosowanie każdego modelu równoważnego, który będzie spełniał wszystkie kryteria i parametry 6 szt. Ławka 3 osobowa. Tolerancja wymiarów +/- 5% Wymiary zewnętrzne ławki: Wysokość całkowita 870 mm Szerokość całkowita 1690 mm Głębokość całkowita 535 mm Wymiary jednego siedziska: Szerokość siedziska 400 mm Szerokość oparcia 390 mm Wysokość siedziska 460 mm Sklejka w kolorze najbardziej zbliżonym do koloru płyty nr H 1277 ST9 Stelaż: RAL 9006 Tapicerka w kolorze bordowym nr wg. próbnika Sprandling lub inna o nie gorszych parametrach i zbliżonym kolorze Siedzisko i oparcie wykonane ze sklejki bukowej

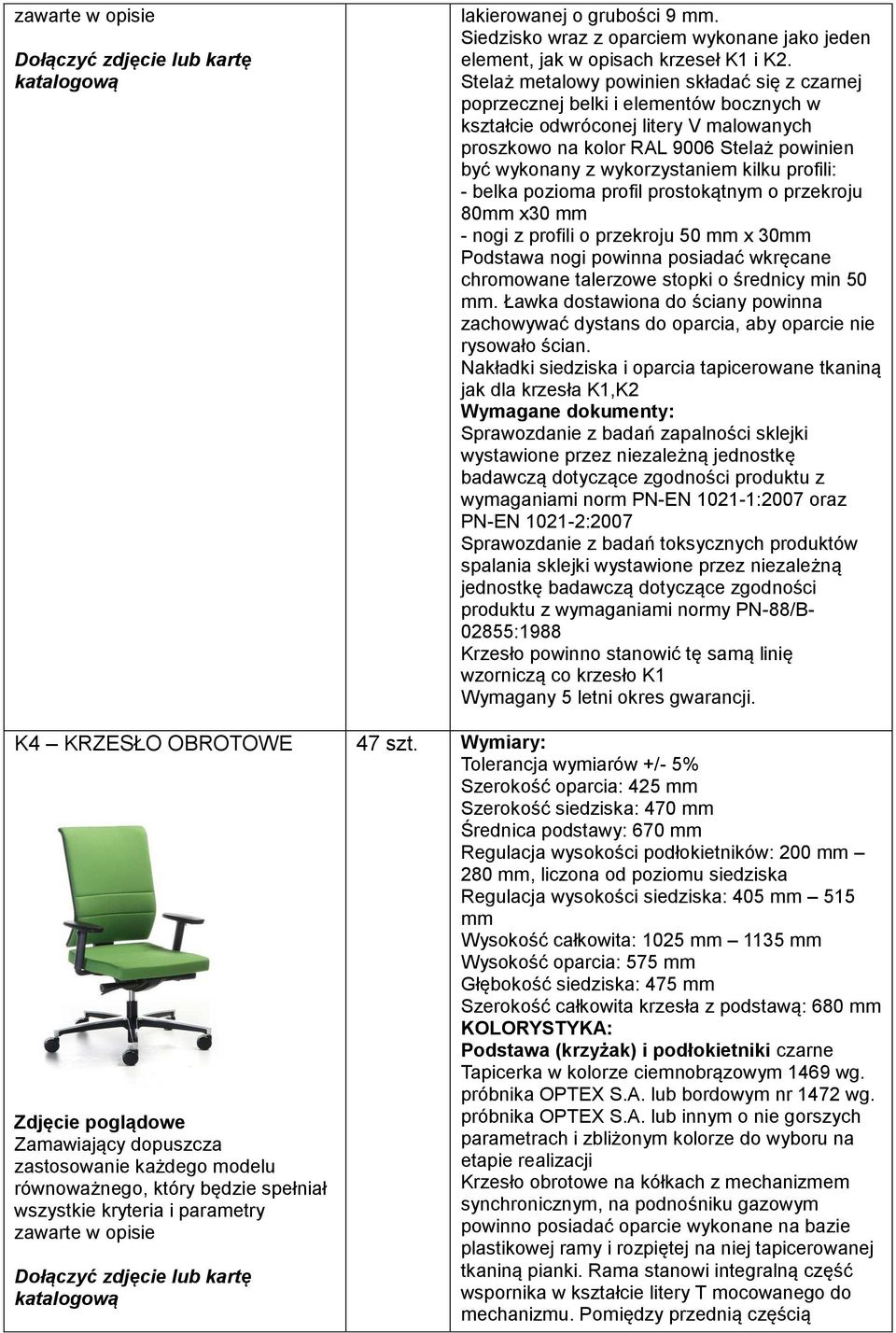

5 zawarte w opisie K4 KRZESŁO OBROTOWE Zdjęcie poglądowe Zamawiający dopuszcza zastosowanie każdego modelu równoważnego, który będzie spełniał wszystkie kryteria i parametry zawarte w opisie lakierowanej o grubości 9 mm. Siedzisko wraz z oparciem wykonane jako jeden element, jak w opisach krzeseł K1 i K2. Stelaż metalowy powinien składać się z czarnej poprzecznej belki i elementów bocznych w kształcie odwróconej litery V malowanych proszkowo na kolor RAL 9006 Stelaż powinien być wykonany z wykorzystaniem kilku profili: - belka pozioma profil prostokątnym o przekroju 80mm x30 mm - nogi z profili o przekroju 50 mm x 30mm Podstawa nogi powinna posiadać wkręcane chromowane talerzowe stopki o średnicy min 50 mm. Ławka dostawiona do ściany powinna zachowywać dystans do oparcia, aby oparcie nie rysowało ścian. Nakładki siedziska i oparcia tapicerowane tkaniną jak dla krzesła K1,K2 Wymagane dokumenty: Sprawozdanie z badań zapalności sklejki wystawione przez niezależną jednostkę badawczą dotyczące zgodności produktu z wymaganiami norm PN-EN :2007 oraz PN-EN :2007 Sprawozdanie z badań toksycznych produktów spalania sklejki wystawione przez niezależną jednostkę badawczą dotyczące zgodności produktu z wymaganiami normy PN-88/B :1988 Krzesło powinno stanowić tę samą linię wzorniczą co krzesło K1 Wymagany 5 letni okres gwarancji. 47 szt. Wymiary: Tolerancja wymiarów +/- 5% Szerokość oparcia: 425 mm Szerokość siedziska: 470 mm Średnica podstawy: 670 mm Regulacja wysokości podłokietników: 200 mm 280 mm, liczona od poziomu siedziska Regulacja wysokości siedziska: 405 mm 515 mm Wysokość całkowita: 1025 mm 1135 mm Wysokość oparcia: 575 mm Głębokość siedziska: 475 mm Szerokość całkowita krzesła z podstawą: 680 mm Podstawa (krzyżak) i podłokietniki czarne Tapicerka w kolorze ciemnobrązowym 1469 wg. próbnika OPTEX S.A. lub bordowym nr 1472 wg. próbnika OPTEX S.A. lub innym o nie gorszych parametrach i zbliżonym kolorze do wyboru na etapie realizacji Krzesło obrotowe na kółkach z mechanizmem synchronicznym, na podnośniku gazowym powinno posiadać oparcie wykonane na bazie plastikowej ramy i rozpiętej na niej tapicerowanej tkaniną pianki. Rama stanowi integralną część wspornika w kształcie litery T mocowanego do mechanizmu. Pomiędzy przednią częścią

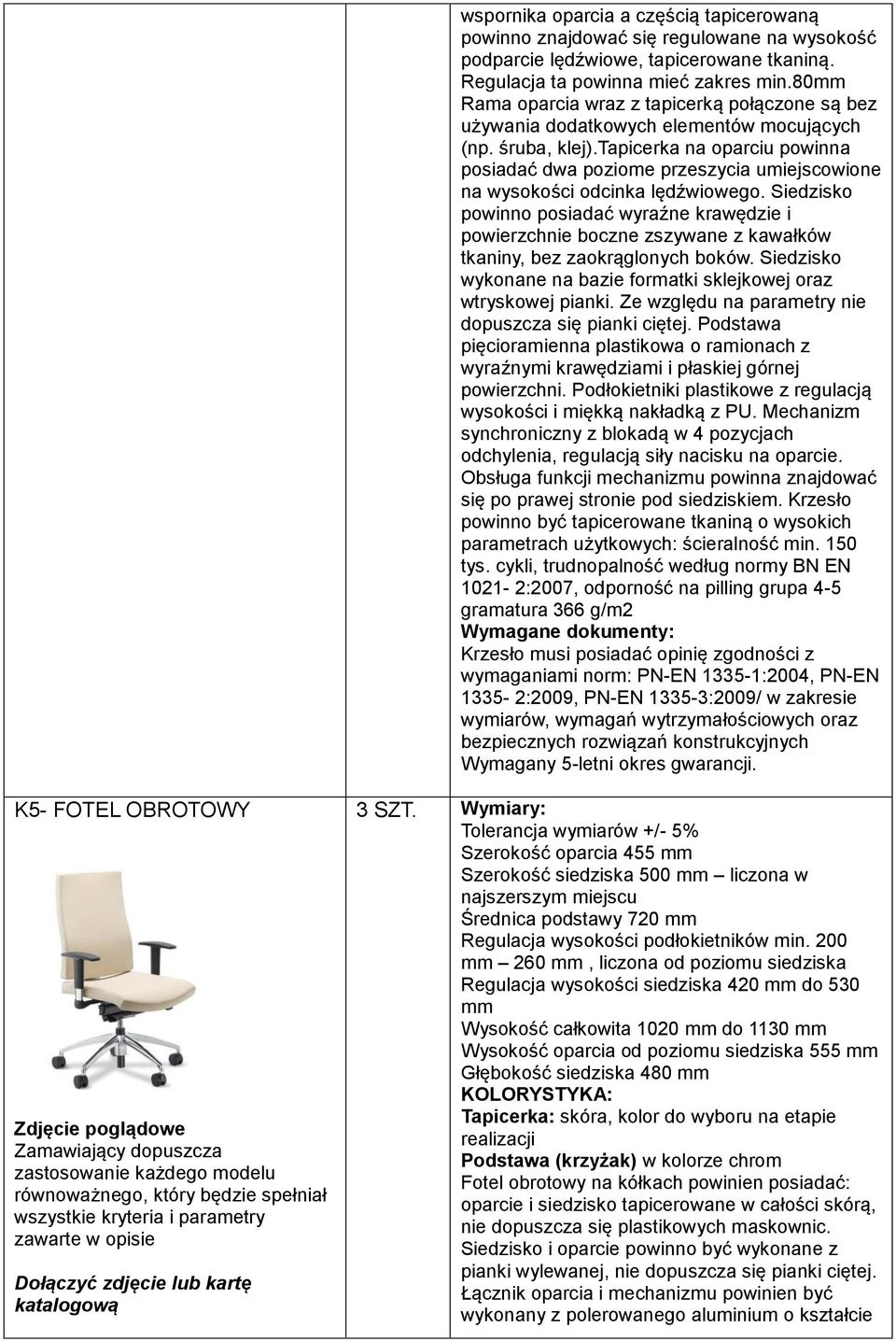

6 wspornika oparcia a częścią tapicerowaną powinno znajdować się regulowane na wysokość podparcie lędźwiowe, tapicerowane tkaniną. Regulacja ta powinna mieć zakres min.80mm Rama oparcia wraz z tapicerką połączone są bez używania dodatkowych elementów mocujących (np. śruba, klej).tapicerka na oparciu powinna posiadać dwa poziome przeszycia umiejscowione na wysokości odcinka lędźwiowego. Siedzisko powinno posiadać wyraźne krawędzie i powierzchnie boczne zszywane z kawałków tkaniny, bez zaokrąglonych boków. Siedzisko wykonane na bazie formatki sklejkowej oraz wtryskowej pianki. Ze względu na parametry nie dopuszcza się pianki ciętej. Podstawa pięcioramienna plastikowa o ramionach z wyraźnymi krawędziami i płaskiej górnej powierzchni. Podłokietniki plastikowe z regulacją wysokości i miękką nakładką z PU. Mechanizm synchroniczny z blokadą w 4 pozycjach odchylenia, regulacją siły nacisku na oparcie. Obsługa funkcji mechanizmu powinna znajdować się po prawej stronie pod siedziskiem. Krzesło powinno być tapicerowane tkaniną o wysokich parametrach użytkowych: ścieralność min. 150 tys. cykli, trudnopalność według normy BN EN :2007, odporność na pilling grupa 4-5 gramatura 366 g/m2 Wymagane dokumenty: Krzesło musi posiadać opinię zgodności z wymaganiami norm: PN-EN :2004, PN-EN :2009, PN-EN :2009/ w zakresie wymiarów, wymagań wytrzymałościowych oraz bezpiecznych rozwiązań konstrukcyjnych Wymagany 5-letni okres gwarancji. K5- FOTEL OBROTOWY Zdjęcie poglądowe Zamawiający dopuszcza zastosowanie każdego modelu równoważnego, który będzie spełniał wszystkie kryteria i parametry zawarte w opisie 3 SZT. Wymiary: Tolerancja wymiarów +/- 5% Szerokość oparcia 455 mm Szerokość siedziska 500 mm liczona w najszerszym miejscu Średnica podstawy 720 mm Regulacja wysokości podłokietników min. 200 mm 260 mm, liczona od poziomu siedziska Regulacja wysokości siedziska 420 mm do 530 mm Wysokość całkowita 1020 mm do 1130 mm Wysokość oparcia od poziomu siedziska 555 mm Głębokość siedziska 480 mm Tapicerka: skóra, kolor do wyboru na etapie realizacji Podstawa (krzyżak) w kolorze chrom Fotel obrotowy na kółkach powinien posiadać: oparcie i siedzisko tapicerowane w całości skórą, nie dopuszcza się plastikowych maskownic. Siedzisko i oparcie powinno być wykonane z pianki wylewanej, nie dopuszcza się pianki ciętej. Łącznik oparcia i mechanizmu powinien być wykonany z polerowanego aluminium o kształcie

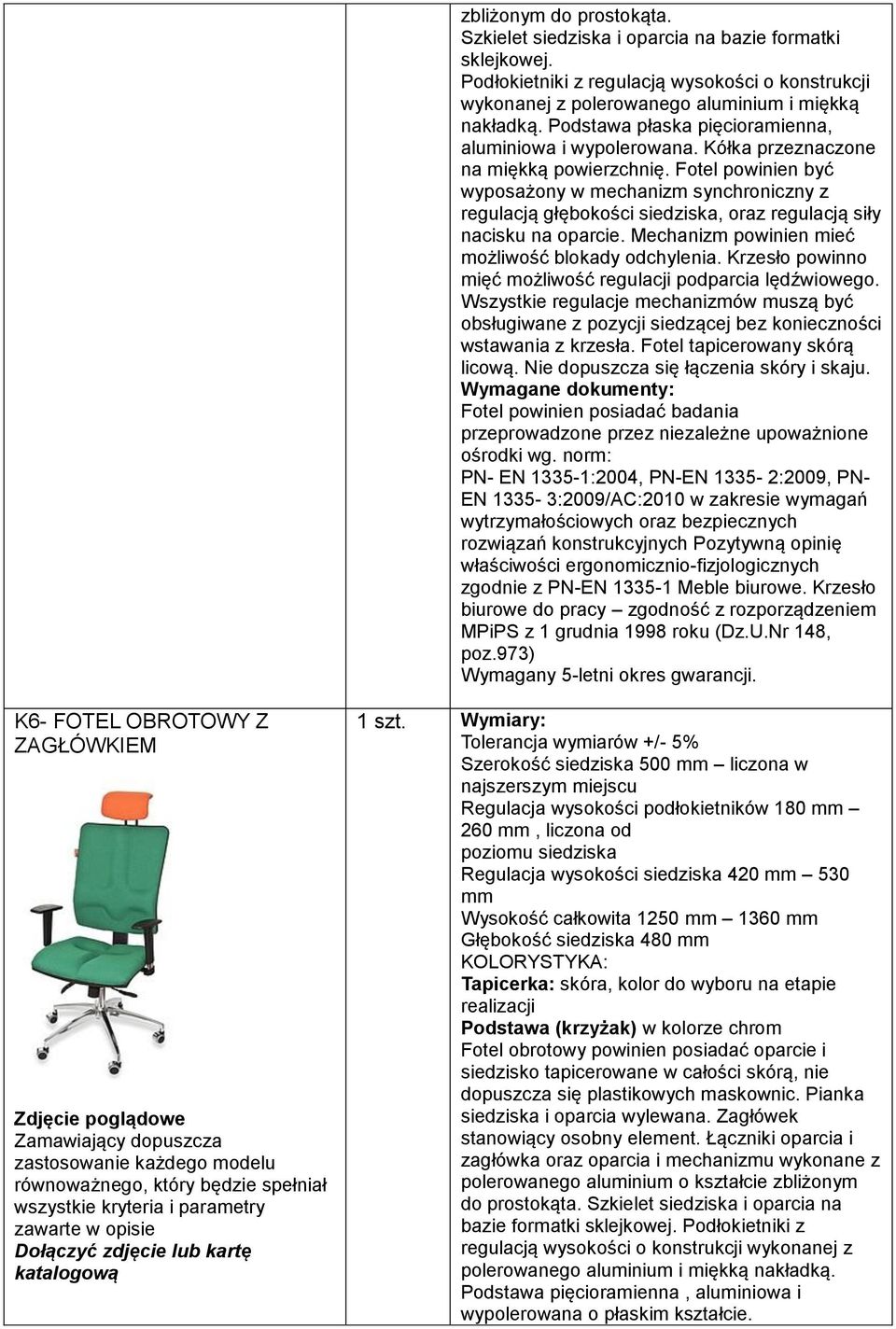

7 zbliżonym do prostokąta. Szkielet siedziska i oparcia na bazie formatki sklejkowej. Podłokietniki z regulacją wysokości o konstrukcji wykonanej z polerowanego aluminium i miękką nakładką. Podstawa płaska pięcioramienna, aluminiowa i wypolerowana. Kółka przeznaczone na miękką powierzchnię. Fotel powinien być wyposażony w mechanizm synchroniczny z regulacją głębokości siedziska, oraz regulacją siły nacisku na oparcie. Mechanizm powinien mieć możliwość blokady odchylenia. Krzesło powinno mięć możliwość regulacji podparcia lędźwiowego. Wszystkie regulacje mechanizmów muszą być obsługiwane z pozycji siedzącej bez konieczności wstawania z krzesła. Fotel tapicerowany skórą licową. Nie dopuszcza się łączenia skóry i skaju. Wymagane dokumenty: Fotel powinien posiadać badania przeprowadzone przez niezależne upoważnione ośrodki wg. norm: PN- EN :2004, PN-EN :2009, PN- EN :2009/AC:2010 w zakresie wymagań wytrzymałościowych oraz bezpiecznych rozwiązań konstrukcyjnych Pozytywną opinię właściwości ergonomicznio-fizjologicznych zgodnie z PN-EN Meble biurowe. Krzesło biurowe do pracy zgodność z rozporządzeniem MPiPS z 1 grudnia 1998 roku (Dz.U.Nr 148, poz.973) Wymagany 5-letni okres gwarancji. K6- FOTEL OBROTOWY Z ZAGŁÓWKIEM Zdjęcie poglądowe Zamawiający dopuszcza zastosowanie każdego modelu równoważnego, który będzie spełniał wszystkie kryteria i parametry zawarte w opisie 1 szt. Wymiary: Tolerancja wymiarów +/- 5% Szerokość siedziska 500 mm liczona w najszerszym miejscu Regulacja wysokości podłokietników 180 mm 260 mm, liczona od poziomu siedziska Regulacja wysokości siedziska 420 mm 530 mm Wysokość całkowita 1250 mm 1360 mm Głębokość siedziska 480 mm Tapicerka: skóra, kolor do wyboru na etapie realizacji Podstawa (krzyżak) w kolorze chrom Fotel obrotowy powinien posiadać oparcie i siedzisko tapicerowane w całości skórą, nie dopuszcza się plastikowych maskownic. Pianka siedziska i oparcia wylewana. Zagłówek stanowiący osobny element. Łączniki oparcia i zagłówka oraz oparcia i mechanizmu wykonane z polerowanego aluminium o kształcie zbliżonym do prostokąta. Szkielet siedziska i oparcia na bazie formatki sklejkowej. Podłokietniki z regulacją wysokości o konstrukcji wykonanej z polerowanego aluminium i miękką nakładką. Podstawa pięcioramienna, aluminiowa i wypolerowana o płaskim kształcie.

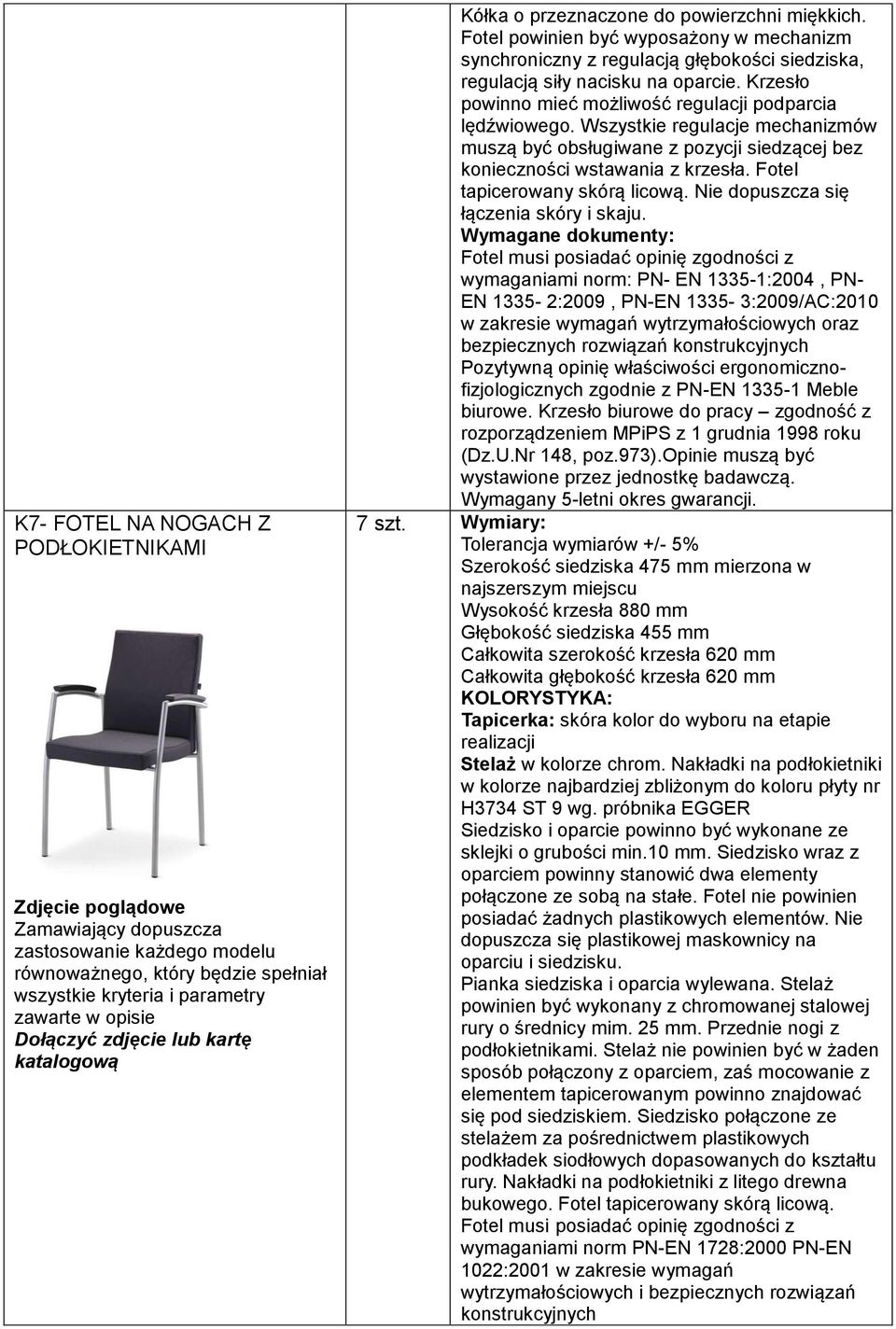

8 K7- FOTEL NA NOGACH Z PODŁOKIETNIKAMI Zdjęcie poglądowe Zamawiający dopuszcza zastosowanie każdego modelu równoważnego, który będzie spełniał wszystkie kryteria i parametry zawarte w opisie Kółka o przeznaczone do powierzchni miękkich. Fotel powinien być wyposażony w mechanizm synchroniczny z regulacją głębokości siedziska, regulacją siły nacisku na oparcie. Krzesło powinno mieć możliwość regulacji podparcia lędźwiowego. Wszystkie regulacje mechanizmów muszą być obsługiwane z pozycji siedzącej bez konieczności wstawania z krzesła. Fotel tapicerowany skórą licową. Nie dopuszcza się łączenia skóry i skaju. Wymagane dokumenty: Fotel musi posiadać opinię zgodności z wymaganiami norm: PN- EN :2004, PN- EN :2009, PN-EN :2009/AC:2010 w zakresie wymagań wytrzymałościowych oraz bezpiecznych rozwiązań konstrukcyjnych Pozytywną opinię właściwości ergonomicznofizjologicznych zgodnie z PN-EN Meble biurowe. Krzesło biurowe do pracy zgodność z rozporządzeniem MPiPS z 1 grudnia 1998 roku (Dz.U.Nr 148, poz.973).opinie muszą być wystawione przez jednostkę badawczą. Wymagany 5-letni okres gwarancji. 7 szt. Wymiary: Tolerancja wymiarów +/- 5% Szerokość siedziska 475 mm mierzona w najszerszym miejscu Wysokość krzesła 880 mm Głębokość siedziska 455 mm Całkowita szerokość krzesła 620 mm Całkowita głębokość krzesła 620 mm Tapicerka: skóra kolor do wyboru na etapie realizacji Stelaż w kolorze chrom. Nakładki na podłokietniki w kolorze najbardziej zbliżonym do koloru płyty nr H3734 ST 9 wg. próbnika EGGER Siedzisko i oparcie powinno być wykonane ze sklejki o grubości min.10 mm. Siedzisko wraz z oparciem powinny stanowić dwa elementy połączone ze sobą na stałe. Fotel nie powinien posiadać żadnych plastikowych elementów. Nie dopuszcza się plastikowej maskownicy na oparciu i siedzisku. Pianka siedziska i oparcia wylewana. Stelaż powinien być wykonany z chromowanej stalowej rury o średnicy mim. 25 mm. Przednie nogi z podłokietnikami. Stelaż nie powinien być w żaden sposób połączony z oparciem, zaś mocowanie z elementem tapicerowanym powinno znajdować się pod siedziskiem. Siedzisko połączone ze stelażem za pośrednictwem plastikowych podkładek siodłowych dopasowanych do kształtu rury. Nakładki na podłokietniki z litego drewna bukowego. Fotel tapicerowany skórą licową. Fotel musi posiadać opinię zgodności z wymaganiami norm PN-EN 1728:2000 PN-EN 1022:2001 w zakresie wymagań wytrzymałościowych i bezpiecznych rozwiązań konstrukcyjnych

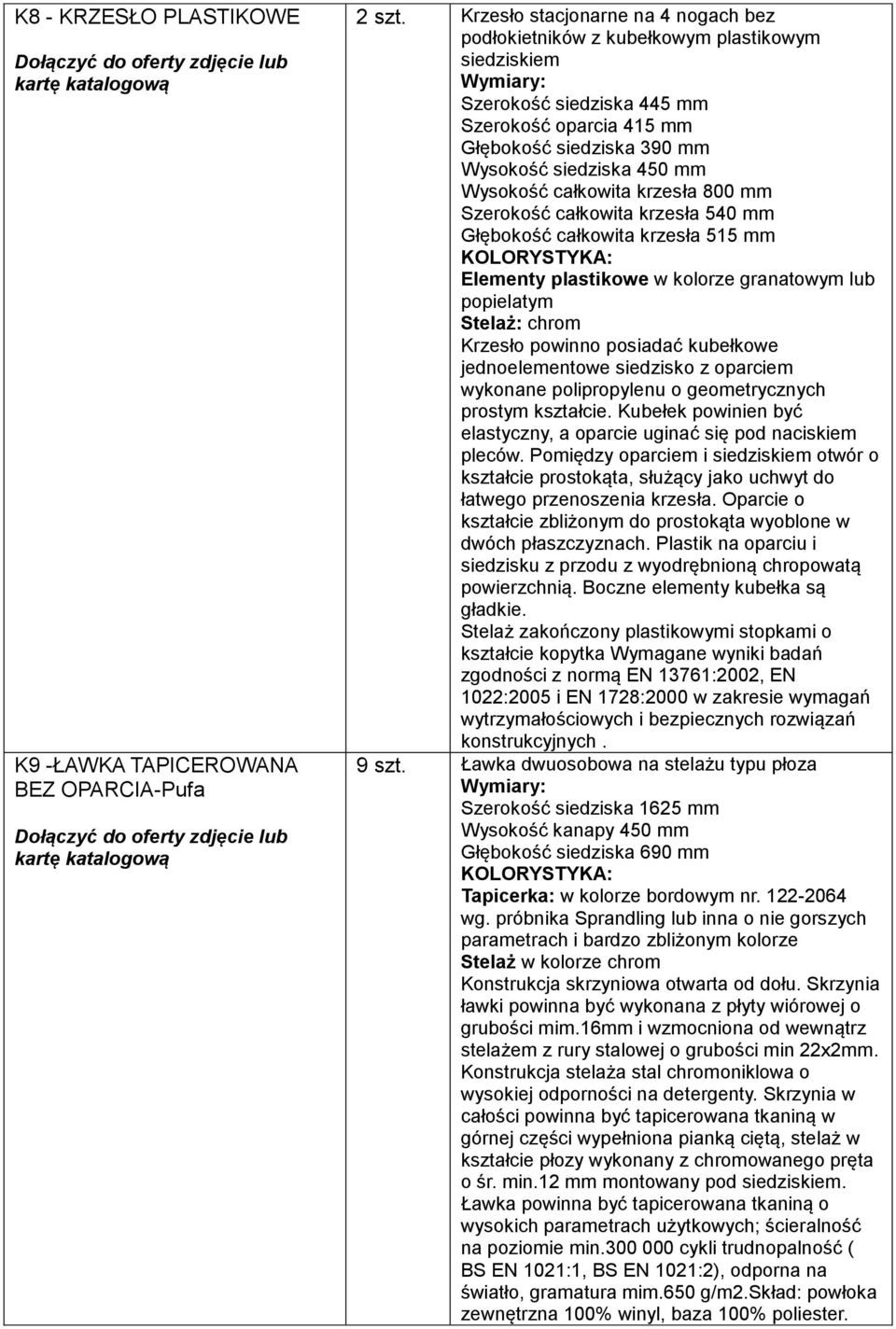

9 K8 - KRZESŁO PLASTIKOWE Dołączyć do oferty zdjęcie lub kartę K9 -ŁAWKA TAPICEROWANA BEZ OPARCIA-Pufa Dołączyć do oferty zdjęcie lub kartę 2 szt. Krzesło stacjonarne na 4 nogach bez podłokietników z kubełkowym plastikowym siedziskiem Wymiary: Szerokość siedziska 445 mm Szerokość oparcia 415 mm Głębokość siedziska 390 mm Wysokość siedziska 450 mm Wysokość całkowita krzesła 800 mm Szerokość całkowita krzesła 540 mm Głębokość całkowita krzesła 515 mm Elementy plastikowe w kolorze granatowym lub popielatym Stelaż: chrom Krzesło powinno posiadać kubełkowe jednoelementowe siedzisko z oparciem wykonane polipropylenu o geometrycznych prostym kształcie. Kubełek powinien być elastyczny, a oparcie uginać się pod naciskiem pleców. Pomiędzy oparciem i siedziskiem otwór o kształcie prostokąta, służący jako uchwyt do łatwego przenoszenia krzesła. Oparcie o kształcie zbliżonym do prostokąta wyoblone w dwóch płaszczyznach. Plastik na oparciu i siedzisku z przodu z wyodrębnioną chropowatą powierzchnią. Boczne elementy kubełka są gładkie. Stelaż zakończony plastikowymi stopkami o kształcie kopytka Wymagane wyniki badań zgodności z normą EN 13761:2002, EN 1022:2005 i EN 1728:2000 w zakresie wymagań wytrzymałościowych i bezpiecznych rozwiązań konstrukcyjnych. 9 szt. Ławka dwuosobowa na stelażu typu płoza Wymiary: Szerokość siedziska 1625 mm Wysokość kanapy 450 mm Głębokość siedziska 690 mm Tapicerka: w kolorze bordowym nr wg. próbnika Sprandling lub inna o nie gorszych parametrach i bardzo zbliżonym kolorze Stelaż w kolorze chrom Konstrukcja skrzyniowa otwarta od dołu. Skrzynia ławki powinna być wykonana z płyty wiórowej o grubości mim.16mm i wzmocniona od wewnątrz stelażem z rury stalowej o grubości min 22x2mm. Konstrukcja stelaża stal chromoniklowa o wysokiej odporności na detergenty. Skrzynia w całości powinna być tapicerowana tkaniną w górnej części wypełniona pianką ciętą, stelaż w kształcie płozy wykonany z chromowanego pręta o śr. min.12 mm montowany pod siedziskiem. Ławka powinna być tapicerowana tkaniną o wysokich parametrach użytkowych; ścieralność na poziomie min cykli trudnopalność ( BS EN 1021:1, BS EN 1021:2), odporna na światło, gramatura mim.650 g/m2.skład: powłoka zewnętrzna 100% winyl, baza 100% poliester.

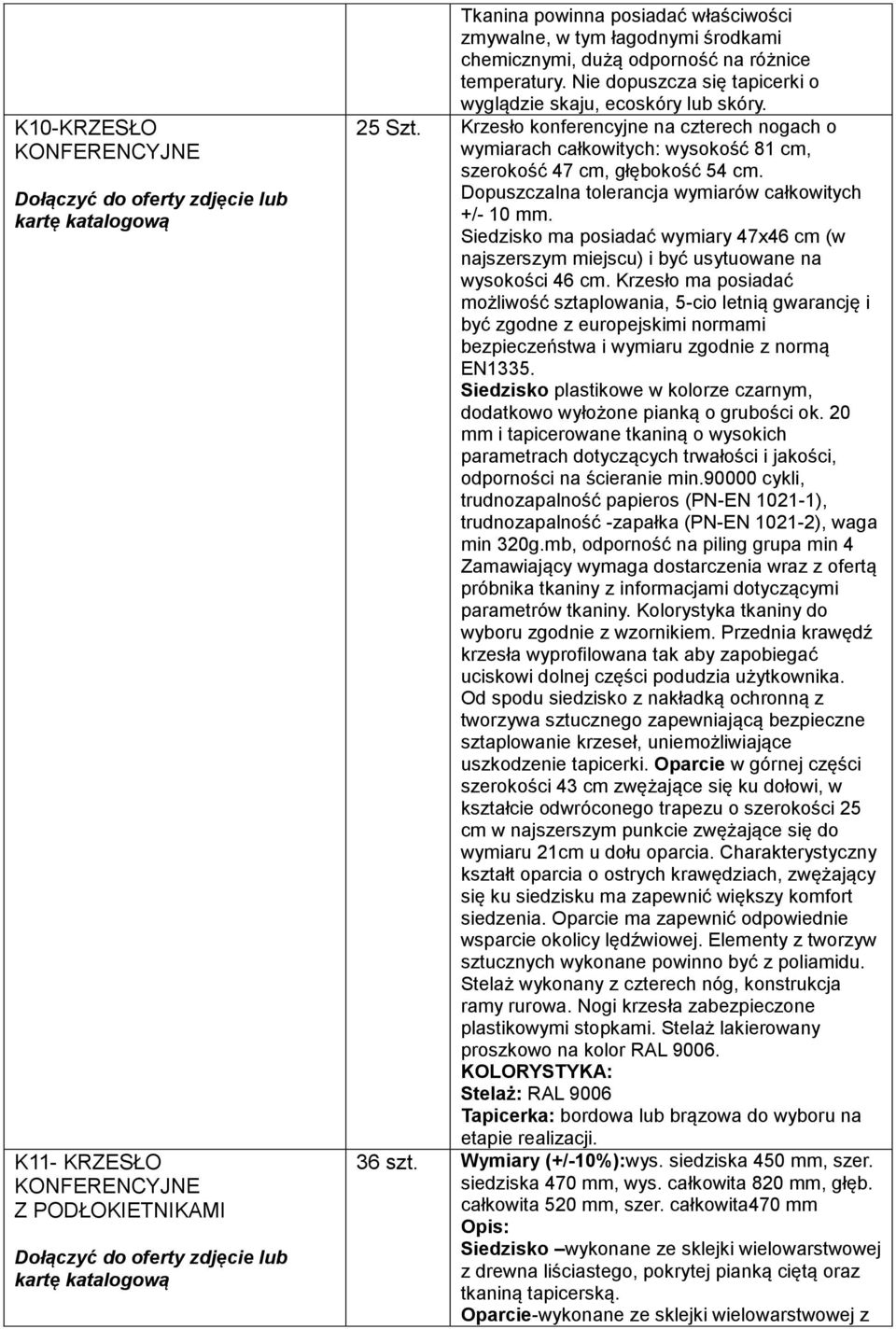

10 K10-KRZESŁO KONFERENCYJNE Dołączyć do oferty zdjęcie lub kartę K11- KRZESŁO KONFERENCYJNE Z PODŁOKIETNIKAMI Dołączyć do oferty zdjęcie lub kartę Tkanina powinna posiadać właściwości zmywalne, w tym łagodnymi środkami chemicznymi, dużą odporność na różnice temperatury. Nie dopuszcza się tapicerki o wyglądzie skaju, ecoskóry lub skóry. 25 Szt. Krzesło konferencyjne na czterech nogach o wymiarach całkowitych: wysokość 81 cm, szerokość 47 cm, głębokość 54 cm. Dopuszczalna tolerancja wymiarów całkowitych +/- 10 mm. Siedzisko ma posiadać wymiary 47x46 cm (w najszerszym miejscu) i być usytuowane na wysokości 46 cm. Krzesło ma posiadać możliwość sztaplowania, 5-cio letnią gwarancję i być zgodne z europejskimi normami bezpieczeństwa i wymiaru zgodnie z normą EN1335. Siedzisko plastikowe w kolorze czarnym, dodatkowo wyłożone pianką o grubości ok. 20 mm i tapicerowane tkaniną o wysokich parametrach dotyczących trwałości i jakości, odporności na ścieranie min cykli, trudnozapalność papieros (PN-EN ), trudnozapalność -zapałka (PN-EN ), waga min 320g.mb, odporność na piling grupa min 4 Zamawiający wymaga dostarczenia wraz z ofertą próbnika tkaniny z informacjami dotyczącymi parametrów tkaniny. Kolorystyka tkaniny do wyboru zgodnie z wzornikiem. Przednia krawędź krzesła wyprofilowana tak aby zapobiegać uciskowi dolnej części podudzia użytkownika. Od spodu siedzisko z nakładką ochronną z tworzywa sztucznego zapewniającą bezpieczne sztaplowanie krzeseł, uniemożliwiające uszkodzenie tapicerki. Oparcie w górnej części szerokości 43 cm zwężające się ku dołowi, w kształcie odwróconego trapezu o szerokości 25 cm w najszerszym punkcie zwężające się do wymiaru 21cm u dołu oparcia. Charakterystyczny kształt oparcia o ostrych krawędziach, zwężający się ku siedzisku ma zapewnić większy komfort siedzenia. Oparcie ma zapewnić odpowiednie wsparcie okolicy lędźwiowej. Elementy z tworzyw sztucznych wykonane powinno być z poliamidu. Stelaż wykonany z czterech nóg, konstrukcja ramy rurowa. Nogi krzesła zabezpieczone plastikowymi stopkami. Stelaż lakierowany proszkowo na kolor RAL Stelaż: RAL 9006 Tapicerka: bordowa lub brązowa do wyboru na etapie realizacji. 36 szt. Wymiary (+/-10%):wys. siedziska 450 mm, szer. siedziska 470 mm, wys. całkowita 820 mm, głęb. całkowita 520 mm, szer. całkowita470 mm Opis: Siedzisko wykonane ze sklejki wielowarstwowej z drewna liściastego, pokrytej pianką ciętą oraz tkaniną tapicerską. Oparcie-wykonane ze sklejki wielowarstwowej z

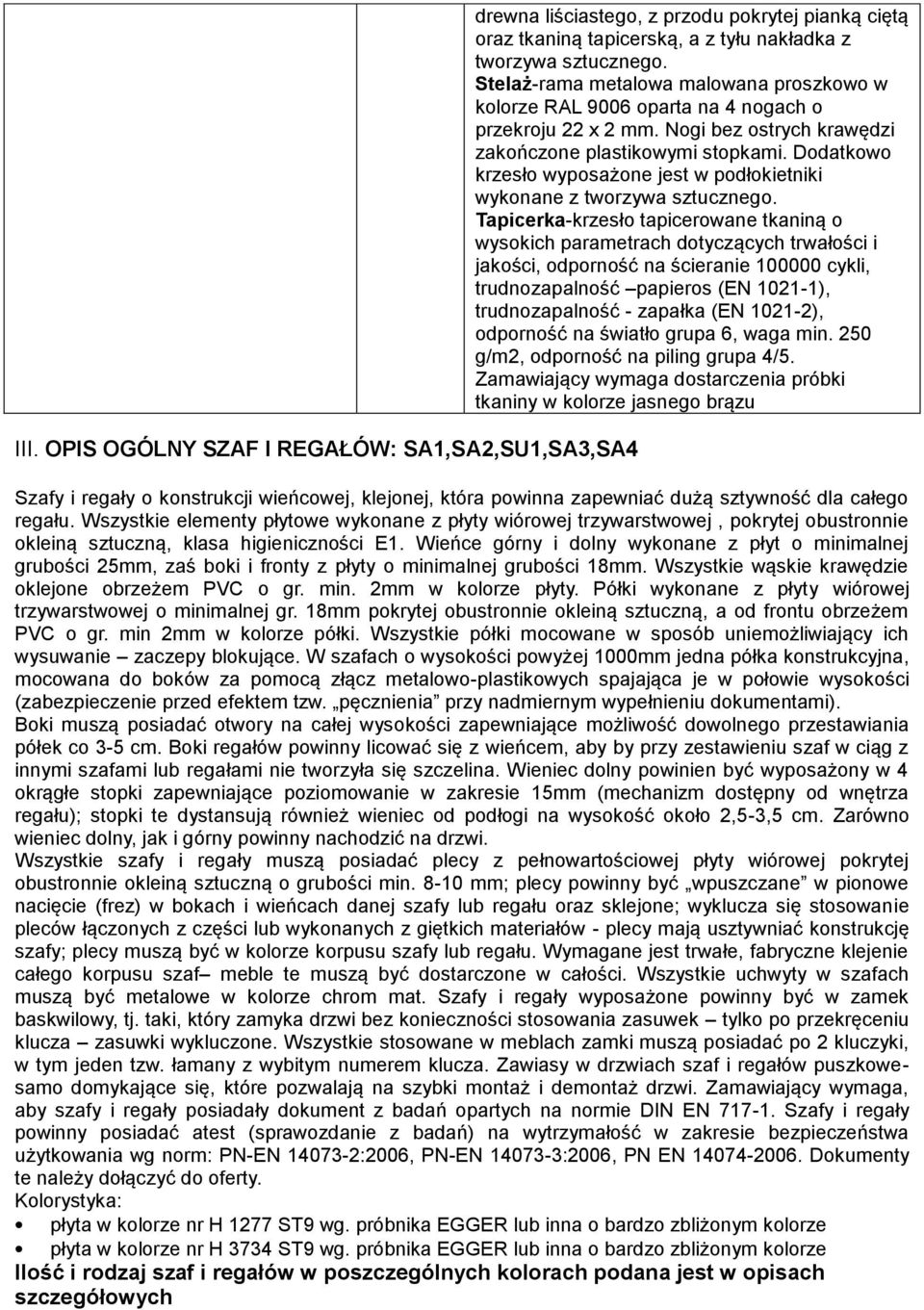

11 III. OPIS OGÓLNY SZAF I REGAŁÓW: SA1,SA2,SU1,SA3,SA4 drewna liściastego, z przodu pokrytej pianką ciętą oraz tkaniną tapicerską, a z tyłu nakładka z tworzywa sztucznego. Stelaż-rama metalowa malowana proszkowo w kolorze RAL 9006 oparta na 4 nogach o przekroju 22 x 2 mm. Nogi bez ostrych krawędzi zakończone plastikowymi stopkami. Dodatkowo krzesło wyposażone jest w podłokietniki wykonane z tworzywa sztucznego. Tapicerka-krzesło tapicerowane tkaniną o wysokich parametrach dotyczących trwałości i jakości, odporność na ścieranie cykli, trudnozapalność papieros (EN ), trudnozapalność - zapałka (EN ), odporność na światło grupa 6, waga min. 250 g/m2, odporność na piling grupa 4/5. Zamawiający wymaga dostarczenia próbki tkaniny w kolorze jasnego brązu Szafy i regały o konstrukcji wieńcowej, klejonej, która powinna zapewniać dużą sztywność dla całego regału. Wszystkie elementy płytowe wykonane z płyty wiórowej trzywarstwowej, pokrytej obustronnie okleiną sztuczną, klasa higieniczności E1. Wieńce górny i dolny wykonane z płyt o minimalnej grubości 25mm, zaś boki i fronty z płyty o minimalnej grubości 18mm. Wszystkie wąskie krawędzie oklejone obrzeżem PVC o gr. min. 2mm w kolorze płyty. Półki wykonane z płyty wiórowej trzywarstwowej o minimalnej gr. 18mm pokrytej obustronnie okleiną sztuczną, a od frontu obrzeżem PVC o gr. min 2mm w kolorze półki. Wszystkie półki mocowane w sposób uniemożliwiający ich wysuwanie zaczepy blokujące. W szafach o wysokości powyżej 1000mm jedna półka konstrukcyjna, mocowana do boków za pomocą złącz metalowo-plastikowych spajająca je w połowie wysokości (zabezpieczenie przed efektem tzw. pęcznienia przy nadmiernym wypełnieniu dokumentami). Boki muszą posiadać otwory na całej wysokości zapewniające możliwość dowolnego przestawiania półek co 3-5 cm. Boki regałów powinny licować się z wieńcem, aby by przy zestawieniu szaf w ciąg z innymi szafami lub regałami nie tworzyła się szczelina. Wieniec dolny powinien być wyposażony w 4 okrągłe stopki zapewniające poziomowanie w zakresie 15mm (mechanizm dostępny od wnętrza regału); stopki te dystansują również wieniec od podłogi na wysokość około 2,5-3,5 cm. Zarówno wieniec dolny, jak i górny powinny nachodzić na drzwi. Wszystkie szafy i regały muszą posiadać plecy z pełnowartościowej płyty wiórowej pokrytej obustronnie okleiną sztuczną o grubości min mm; plecy powinny być wpuszczane w pionowe nacięcie (frez) w bokach i wieńcach danej szafy lub regału oraz sklejone; wyklucza się stosowanie pleców łączonych z części lub wykonanych z giętkich materiałów - plecy mają usztywniać konstrukcję szafy; plecy muszą być w kolorze korpusu szafy lub regału. Wymagane jest trwałe, fabryczne klejenie całego korpusu szaf meble te muszą być dostarczone w całości. Wszystkie uchwyty w szafach muszą być metalowe w kolorze chrom mat. Szafy i regały wyposażone powinny być w zamek baskwilowy, tj. taki, który zamyka drzwi bez konieczności stosowania zasuwek tylko po przekręceniu klucza zasuwki wykluczone. Wszystkie stosowane w meblach zamki muszą posiadać po 2 kluczyki, w tym jeden tzw. łamany z wybitym numerem klucza. Zawiasy w drzwiach szaf i regałów puszkowesamo domykające się, które pozwalają na szybki montaż i demontaż drzwi. Zamawiający wymaga, aby szafy i regały posiadały dokument z badań opartych na normie DIN EN Szafy i regały powinny posiadać atest (sprawozdanie z badań) na wytrzymałość w zakresie bezpieczeństwa użytkowania wg norm: PN-EN :2006, PN-EN :2006, PN EN Dokumenty te należy dołączyć do oferty. Kolorystyka: płyta w kolorze nr H 1277 ST9 wg. próbnika EGGER lub inna o bardzo zbliżonym kolorze płyta w kolorze nr H 3734 ST9 wg. próbnika EGGER lub inna o bardzo zbliżonym kolorze Ilość i rodzaj szaf i regałów w poszczególnych kolorach podana jest w opisach szczegółowych

12 OPIS SZCZEGÓŁOWY I ZESTAWIENIE SZAF I REGAŁÓW SA1,SA2,SU1,SA3,SA4 Nazwa i symbol SA1- SZAFA AKTOWA ZAMKNIĘTA, WYSOKA Dołączyć zdjęcie lub kartę SA2- REGAŁ AKTOWY PÓŁOTWARTY WYSOKI Dołączyć zdjęcie lub kartę SU1- SZAFA UBRANIOWA Dołączyć zdjęcie lub kartę SA3- SZAFA AKTOWA ZAMKNIĘTA, NISKA Dołączyć zdjęcie lub kartę SA 4- SZAFA AKTOWA NISKA, ZAMKNIĘTA Dołączyć zdjęcie lub kartę Ilość Opis i wymiary ( w mm S/G/W) szt. 6 szt. Wymiary: tolerancja wymiarów +/- 5% 800/440/1838 Szafa zamknięta drzwiami dwuskrzydłowymi na całej wysokości. Szafa z czterema półkami (pięć przestrzeni na segregatory). Inne wytyczne zgodnie z opisem ogólnym szaf. - kolor H 3734 ST9 lub inny o bardzo zbliżonym kolorze 22 szt. Wymiary: tolerancja wymiarów +/- 5% 800/440/1838 Regał z czterema półkami (pięć przestrzeni na segregatory), zamknięty drzwiami dwuskrzydłowymi w dolnej części (trzy przestrzenie na segregatory) oraz otwarty w górnej części (dwie przestrzenie na segregatory). Inne wytyczne zgodnie z opisem ogólnym szaf. - 3 szt. kolor H 3734 ST9 lub inny o bardzo zbliżonym kolorze - 19 szt. kolor H1277 ST9 lub inny o bardzo zbliżonym kolorze 13 szt. Wymiary: tolerancja wymiarów +/- 5% 600/440/1838. Szafa zamknięta drzwiami jednoskrzydłowymi (prawymi lub lewymi, w zależności od jej usytuowania na rzutach) na całej wysokości. Szafa z wysuwanym metalowym drążkiem na ubrania mocowanym prostopadle do spodu wieńca górnego. Inne wytyczne zgodnie z opisem ogólnym szaf. - 2 szt. kolor H 3734 ST9 lub inny o bardzo zbliżonym kolorze - 11 szt. kolor H1277 ST9 lub inny o bardzo zbliżonym kolorze. 2 szt. Wymiary: tolerancja wymiarów +/- 5% 800/440/735 Szafa zamknięta drzwiami dwuskrzydłowymi na całej wysokości. Szafa z jedną przestawną półką. Inne wytyczne zgodnie z opisem ogólnym szaf. - kolor H1277 ST9 lub inny o bardzo zbliżonym kolorze. 3 szt. Wymiary: tolerancja wymiarów +/- 5% 800/440/1134 Szafa zamknięta drzwiami dwuskrzydłowymi na całej wysokości. Szafa z dwiema półkami (trzy przestrzenie na segregatory). Inne wytyczne zgodnie z opisem ogólnym szaf. - kolor H1277 ST9 IV.OPIS SZCZEGÓŁOWY I ZESTAWIENIE KONTENERÓW KO1, KO2 I LADY RECEPCYJNEJ REC1 Nazwa i symbol KO1- KONTENER BIUROWY NA KÓŁKACH Ilość Opis i wymiary ( w mm S/G/W) szt. 4 szt. Wymiary: tolerancja wymiarów +/- 5% /574/593 Konstrukcja kontenera wieńcowa, klejona. Kontenery wykonane z płyty wiórowej o minimalnej gr.18mm pokrytej obustronnie

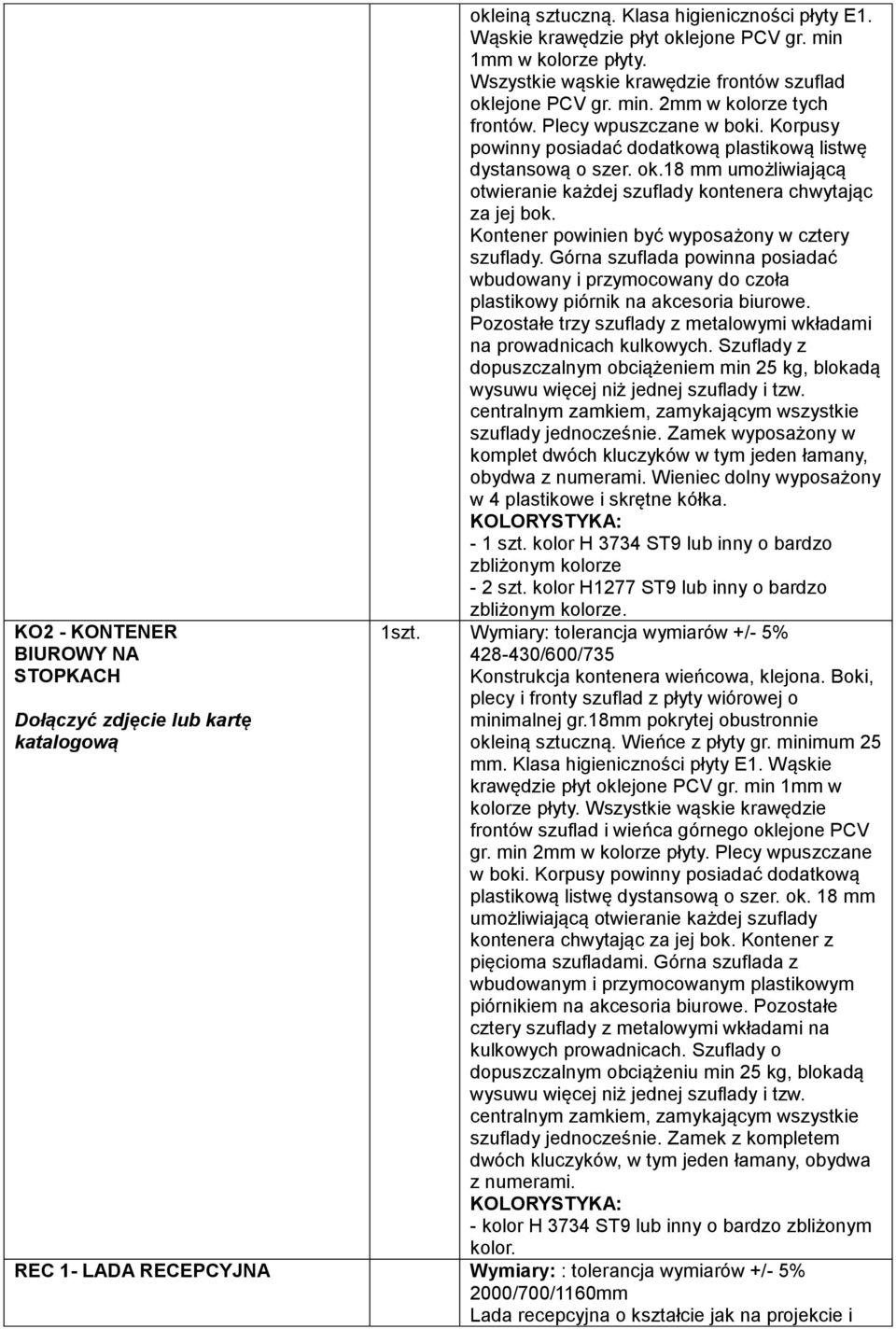

13 KO2 - KONTENER BIUROWY NA STOPKACH okleiną sztuczną. Klasa higieniczności płyty E1. Wąskie krawędzie płyt oklejone PCV gr. min 1mm w kolorze płyty. Wszystkie wąskie krawędzie frontów szuflad oklejone PCV gr. min. 2mm w kolorze tych frontów. Plecy wpuszczane w boki. Korpusy powinny posiadać dodatkową plastikową listwę dystansową o szer. ok.18 mm umożliwiającą otwieranie każdej szuflady kontenera chwytając za jej bok. Kontener powinien być wyposażony w cztery szuflady. Górna szuflada powinna posiadać wbudowany i przymocowany do czoła plastikowy piórnik na akcesoria biurowe. Pozostałe trzy szuflady z metalowymi wkładami na prowadnicach kulkowych. Szuflady z dopuszczalnym obciążeniem min 25 kg, blokadą wysuwu więcej niż jednej szuflady i tzw. centralnym zamkiem, zamykającym wszystkie szuflady jednocześnie. Zamek wyposażony w komplet dwóch kluczyków w tym jeden łamany, obydwa z numerami. Wieniec dolny wyposażony w 4 plastikowe i skrętne kółka. - 1 szt. kolor H 3734 ST9 lub inny o bardzo zbliżonym kolorze - 2 szt. kolor H1277 ST9 lub inny o bardzo zbliżonym kolorze. 1szt. Wymiary: tolerancja wymiarów +/- 5% /600/735 Konstrukcja kontenera wieńcowa, klejona. Boki, plecy i fronty szuflad z płyty wiórowej o minimalnej gr.18mm pokrytej obustronnie okleiną sztuczną. Wieńce z płyty gr. minimum 25 mm. Klasa higieniczności płyty E1. Wąskie krawędzie płyt oklejone PCV gr. min 1mm w kolorze płyty. Wszystkie wąskie krawędzie frontów szuflad i wieńca górnego oklejone PCV gr. min 2mm w kolorze płyty. Plecy wpuszczane w boki. Korpusy powinny posiadać dodatkową plastikową listwę dystansową o szer. ok. 18 mm umożliwiającą otwieranie każdej szuflady kontenera chwytając za jej bok. Kontener z pięcioma szufladami. Górna szuflada z wbudowanym i przymocowanym plastikowym piórnikiem na akcesoria biurowe. Pozostałe cztery szuflady z metalowymi wkładami na kulkowych prowadnicach. Szuflady o dopuszczalnym obciążeniu min 25 kg, blokadą wysuwu więcej niż jednej szuflady i tzw. centralnym zamkiem, zamykającym wszystkie szuflady jednocześnie. Zamek z kompletem dwóch kluczyków, w tym jeden łamany, obydwa z numerami. - kolor H 3734 ST9 lub inny o bardzo zbliżonym kolor. REC 1- LADA RECEPCYJNA Wymiary: : tolerancja wymiarów +/- 5% 2000/700/1160mm Lada recepcyjna o kształcie jak na projekcie i

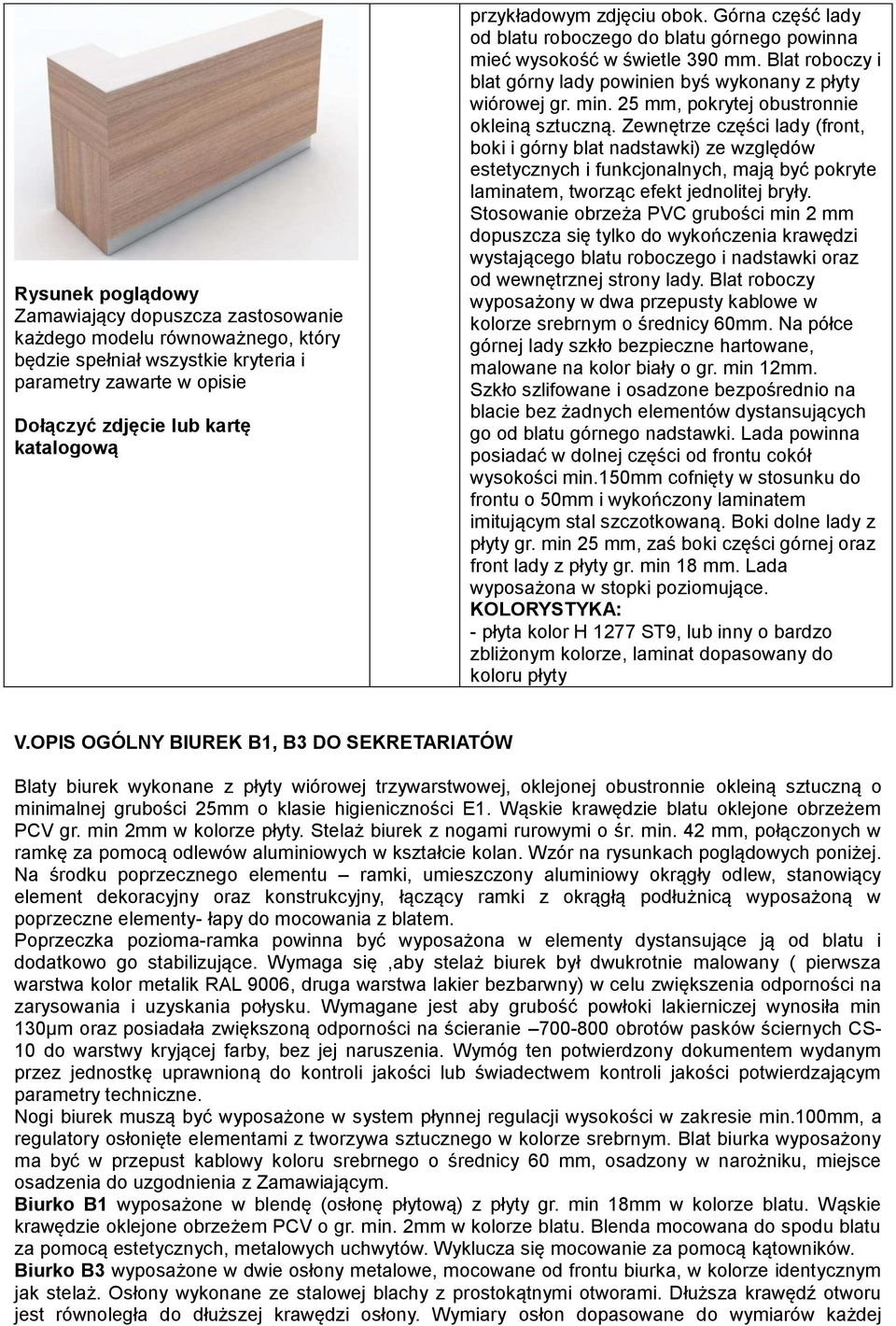

14 Rysunek poglądowy Zamawiający dopuszcza zastosowanie każdego modelu równoważnego, który będzie spełniał wszystkie kryteria i parametry zawarte w opisie przykładowym zdjęciu obok. Górna część lady od blatu roboczego do blatu górnego powinna mieć wysokość w świetle 390 mm. Blat roboczy i blat górny lady powinien byś wykonany z płyty wiórowej gr. min. 25 mm, pokrytej obustronnie okleiną sztuczną. Zewnętrze części lady (front, boki i górny blat nadstawki) ze względów estetycznych i funkcjonalnych, mają być pokryte laminatem, tworząc efekt jednolitej bryły. Stosowanie obrzeża PVC grubości min 2 mm dopuszcza się tylko do wykończenia krawędzi wystającego blatu roboczego i nadstawki oraz od wewnętrznej strony lady. Blat roboczy wyposażony w dwa przepusty kablowe w kolorze srebrnym o średnicy 60mm. Na półce górnej lady szkło bezpieczne hartowane, malowane na kolor biały o gr. min 12mm. Szkło szlifowane i osadzone bezpośrednio na blacie bez żadnych elementów dystansujących go od blatu górnego nadstawki. Lada powinna posiadać w dolnej części od frontu cokół wysokości min.150mm cofnięty w stosunku do frontu o 50mm i wykończony laminatem imitującym stal szczotkowaną. Boki dolne lady z płyty gr. min 25 mm, zaś boki części górnej oraz front lady z płyty gr. min 18 mm. Lada wyposażona w stopki poziomujące. - płyta kolor H 1277 ST9, lub inny o bardzo zbliżonym kolorze, laminat dopasowany do koloru płyty V.OPIS OGÓLNY BIUREK B1, B3 DO SEKRETARIATÓW Blaty biurek wykonane z płyty wiórowej trzywarstwowej, oklejonej obustronnie okleiną sztuczną o minimalnej grubości 25mm o klasie higieniczności E1. Wąskie krawędzie blatu oklejone obrzeżem PCV gr. min 2mm w kolorze płyty. Stelaż biurek z nogami rurowymi o śr. min. 42 mm, połączonych w ramkę za pomocą odlewów aluminiowych w kształcie kolan. Wzór na rysunkach poglądowych poniżej. Na środku poprzecznego elementu ramki, umieszczony aluminiowy okrągły odlew, stanowiący element dekoracyjny oraz konstrukcyjny, łączący ramki z okrągłą podłużnicą wyposażoną w poprzeczne elementy- łapy do mocowania z blatem. Poprzeczka pozioma-ramka powinna być wyposażona w elementy dystansujące ją od blatu i dodatkowo go stabilizujące. Wymaga się,aby stelaż biurek był dwukrotnie malowany ( pierwsza warstwa kolor metalik RAL 9006, druga warstwa lakier bezbarwny) w celu zwiększenia odporności na zarysowania i uzyskania połysku. Wymagane jest aby grubość powłoki lakierniczej wynosiła min 130μm oraz posiadała zwiększoną odporności na ścieranie obrotów pasków ściernych CS- 10 do warstwy kryjącej farby, bez jej naruszenia. Wymóg ten potwierdzony dokumentem wydanym przez jednostkę uprawnioną do kontroli jakości lub świadectwem kontroli jakości potwierdzającym parametry techniczne. Nogi biurek muszą być wyposażone w system płynnej regulacji wysokości w zakresie min.100mm, a regulatory osłonięte elementami z tworzywa sztucznego w kolorze srebrnym. Blat biurka wyposażony ma być w przepust kablowy koloru srebrnego o średnicy 60 mm, osadzony w narożniku, miejsce osadzenia do uzgodnienia z Zamawiającym. Biurko B1 wyposażone w blendę (osłonę płytową) z płyty gr. min 18mm w kolorze blatu. Wąskie krawędzie oklejone obrzeżem PCV o gr. min. 2mm w kolorze blatu. Blenda mocowana do spodu blatu za pomocą estetycznych, metalowych uchwytów. Wyklucza się mocowanie za pomocą kątowników. Biurko B3 wyposażone w dwie osłony metalowe, mocowane od frontu biurka, w kolorze identycznym jak stelaż. Osłony wykonane ze stalowej blachy z prostokątnymi otworami. Dłuższa krawędź otworu jest równoległa do dłuższej krawędzi osłony. Wymiary osłon dopasowane do wymiarów każdej

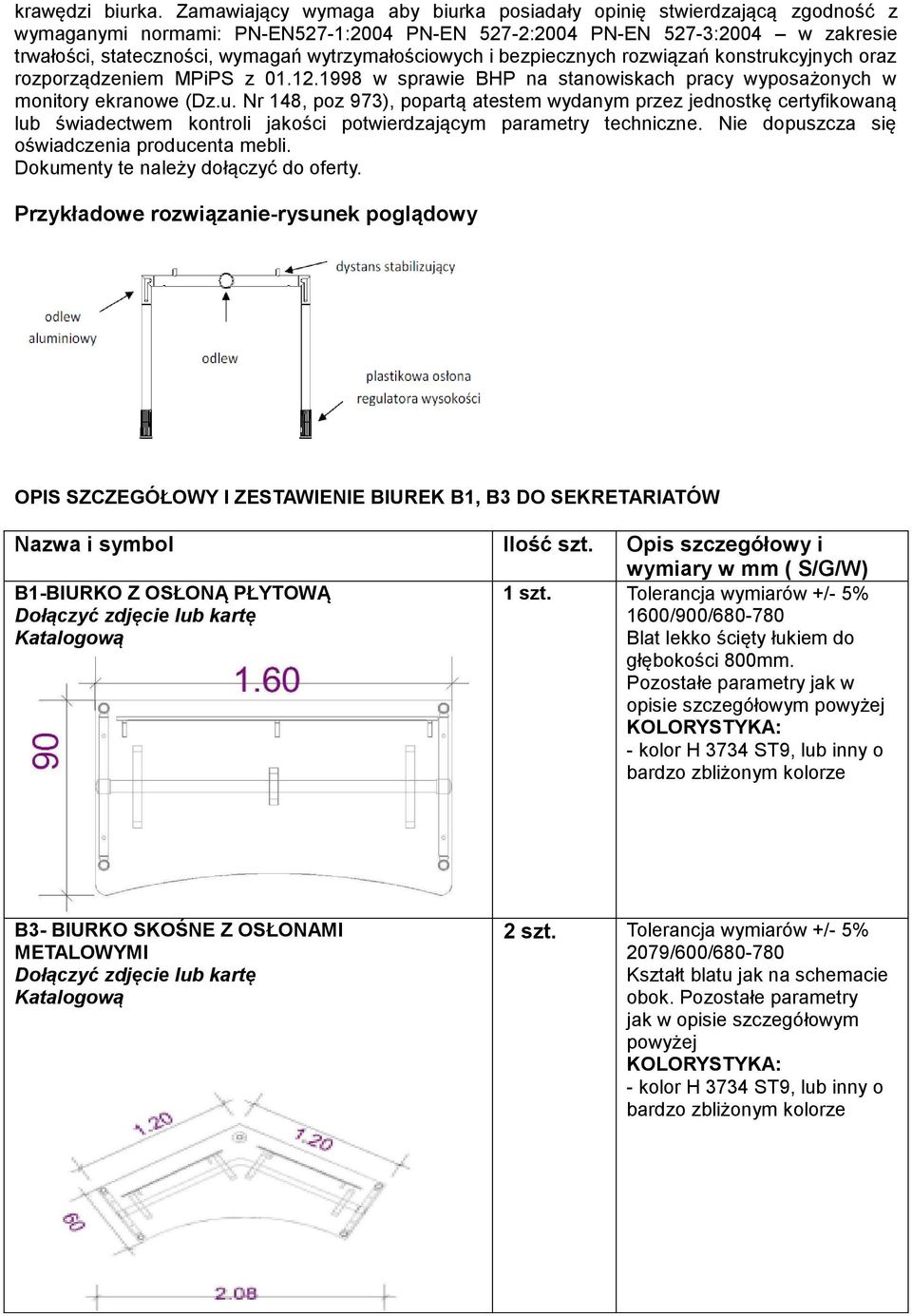

15 krawędzi biurka. Zamawiający wymaga aby biurka posiadały opinię stwierdzającą zgodność z wymaganymi normami: PN-EN527-1:2004 PN-EN 527-2:2004 PN-EN 527-3:2004 w zakresie trwałości, stateczności, wymagań wytrzymałościowych i bezpiecznych rozwiązań konstrukcyjnych oraz rozporządzeniem MPiPS z w sprawie BHP na stanowiskach pracy wyposażonych w monitory ekranowe (Dz.u. Nr 148, poz 973), popartą atestem wydanym przez jednostkę certyfikowaną lub świadectwem kontroli jakości potwierdzającym parametry techniczne. Nie dopuszcza się oświadczenia producenta mebli. Dokumenty te należy dołączyć do oferty. Przykładowe rozwiązanie-rysunek poglądowy OPIS SZCZEGÓŁOWY I ZESTAWIENIE BIUREK B1, B3 DO SEKRETARIATÓW Nazwa i symbol Ilość szt. Opis szczegółowy i wymiary w mm ( S/G/W) B1-BIURKO Z OSŁONĄ PŁYTOWĄ Katalogową 1 szt. Tolerancja wymiarów +/- 5% 1600/900/ Blat lekko ścięty łukiem do głębokości 800mm. Pozostałe parametry jak w opisie szczegółowym powyżej - kolor H 3734 ST9, lub inny o bardzo zbliżonym kolorze B3- BIURKO SKOŚNE Z OSŁONAMI METALOWYMI Katalogową 2 szt. Tolerancja wymiarów +/- 5% 2079/600/ Kształt blatu jak na schemacie obok. Pozostałe parametry jak w opisie szczegółowym powyżej - kolor H 3734 ST9, lub inny o bardzo zbliżonym kolorze

16 VI. OPIS OGÓLNY BIUREK B4,B5,B6,B7, B8,B9 DOSTAWEK D1, ŚCIANEK NADSTAWNYCH SC, WÓZKÓW KOMPUTEROWYCH W-1 Blaty biurek wykonane z płyty wiórowej trzywarstwowej, oklejonej obustronnie okleiną sztuczną o minimalnej grubości 25mm o klasie higieniczności E1. Wąskie krawędzie blatu oklejone obrzeżem PCV gr. min 2mm w kolorze płyty. Stelaż w kształcie odwróconej litery T powinien składać się z nóg rurowych o średnicy 70 mm wyposażonych w odlewane aluminiowe stopy dolne ze stopkami do regulacji poziomu w zakresie minimum 15 mm. Nogi połączone ze sobą metalowa podłużnicą o przekroju prostokątnym o wymiarze minimum 60 x 40 mm. Podłużnica oraz stopy dolne powinny być łączone z nogami w sposób rozłączny, za pomocą śrub maszynowych. Połączenia śrubowe nie powinny być widoczne. Nie dopuszcza się, aby śruby były widoczne na zewnątrz stelaża. Blat powinien być połączony ze stelażem za pomącą poprzecznych wsporników (4 sztuki dla 1 blatu) w kolorze stelaża. Wsporniki mocowane do nóg tak jak podłużnica lub spawane do nogi. Montaż blatu do wsporników przy pomocy połączeń rozłącznych (metalowe mufy osadzone w blacie) dających możliwość wielokrotnego demontażu bez osłabienia łączenia. Blat biurka wyposażony ma być w przepust kablowy koloru srebrnego o średnicy 60 mm, przelotka osadzona w narożniku. Miejsce osadzenia do uzgodnienia z Zamawiającym. Wymaga się,aby stelaż biurek był dwukrotnie malowany ( pierwsza warstwa kolor metalik RAL 9006, druga warstwa lakier bezbarwny) w celu zwiększenia odporności na zarysowania i uzyskania połysku. Wymagane jest aby grubość powłoki lakierniczej wynosiła min 130μm oraz posiadała zwiększoną odporności na ścieranie obrotów pasków ściernych CS-10 do warstwy kryjącej farby, bez jej naruszenia. Wymóg ten potwierdzony dokumentem wydanym przez jednostkę uprawnioną do kontroli jakości lub świadectwem kontroli jakości potwierdzającym parametry techniczne. Dokument ten należy dołączyć do oferty. Biurka B4,B5 wyposażone w osłonę dolną metalową z blachy perforowanej z otworami okrągłymi w kolorze stelaża biurka. Osłona dostosowana wymiarami do wymiarów biurka i montowana do spodu blatu biurka na tyle głęboko, aby można było od frontu dostawiać krzesła i swobodnie siedzieć Biurka B8,B9 wyposażone w okrągły przepust kablowy w kolorze srebrnym lub szarym, o średnicy 60-70mm, który będzie montowany w miejscu wyznaczonym przez Zamawiającego na etapie realizacji. Zamawiający wymaga, aby biurka posiadały opinię stwierdzającą zgodność z wymaganymi normami: PN-EN :2004 PN-EN-527-2:2004 PN 527-3:2004 w zakresie trwałości, stateczności, wymagań wytrzymałościowych i bezpiecznych rozwiązań konstrukcyjnych oraz rozporządzeniem MPiPS z w sprawie BHP na stanowiskach pracy wyposażonych w monitory ekranowe (Dz.u. Nr 148, poz 973), popartą atestem wydanym przez jednostkę certyfikującą, dokumentem wydanym przez jednostkę uprawnioną do kontroli jakości lub świadectwem kontroli jakości potwierdzającym parametry techniczne. Dokumenty te należy dołączyć do oferty. Przykładowe rozwiązanierysunek poglądowy nogi stelaża Dostawka D1 Blat dostawki kształt łukowy wg rysunku w tabeli wykonany z płyty wiórowej trzywarstwowej o grubości min 25mm (dostosowanej do grubości blatów biurek), pokrytej obustronnie melaminą. Blaty oklejone obrzeżem PVC o grubości minimum 2mm w kolorze płyty; Nogi mają być wykonane z rury stalowej, dwukrotnie malowanej proszkowo (jak w stelażach biurek-opis powyżej), nogi 2szt. dla 1 dostawki okrągłe o średnicy 70 mm.

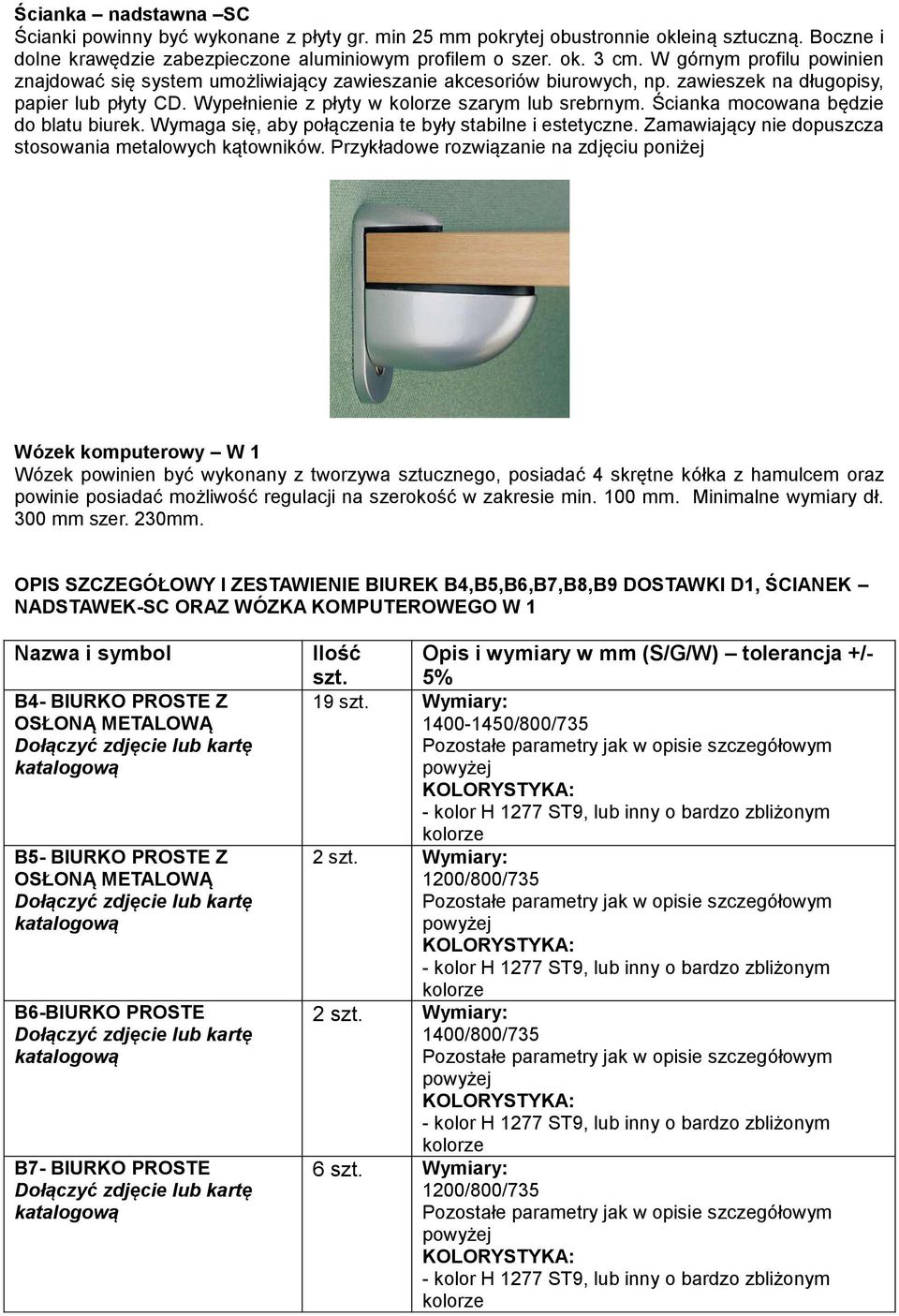

17 Ścianka nadstawna SC Ścianki powinny być wykonane z płyty gr. min 25 mm pokrytej obustronnie okleiną sztuczną. Boczne i dolne krawędzie zabezpieczone aluminiowym profilem o szer. ok. 3 cm. W górnym profilu powinien znajdować się system umożliwiający zawieszanie akcesoriów biurowych, np. zawieszek na długopisy, papier lub płyty CD. Wypełnienie z płyty w kolorze szarym lub srebrnym. Ścianka mocowana będzie do blatu biurek. Wymaga się, aby połączenia te były stabilne i estetyczne. Zamawiający nie dopuszcza stosowania metalowych kątowników. Przykładowe rozwiązanie na zdjęciu poniżej Wózek komputerowy W 1 Wózek powinien być wykonany z tworzywa sztucznego, posiadać 4 skrętne kółka z hamulcem oraz powinie posiadać możliwość regulacji na szerokość w zakresie min. 100 mm. Minimalne wymiary dł. 300 mm szer. 230mm. OPIS SZCZEGÓŁOWY I ZESTAWIENIE BIUREK B4,B5,B6,B7,B8,B9 DOSTAWKI D1, ŚCIANEK NADSTAWEK-SC ORAZ WÓZKA KOMPUTEROWEGO W 1 Nazwa i symbol B4- BIURKO PROSTE Z OSŁONĄ METALOWĄ B5- BIURKO PROSTE Z OSŁONĄ METALOWĄ B6-BIURKO PROSTE B7- BIURKO PROSTE Ilość Opis i wymiary w mm (S/G/W) tolerancja +/- szt. 5% 19 szt. Wymiary: /800/735 Pozostałe parametry jak w opisie szczegółowym powyżej - kolor H 1277 ST9, lub inny o bardzo zbliżonym kolorze 2 szt. Wymiary: 1200/800/735 Pozostałe parametry jak w opisie szczegółowym powyżej - kolor H 1277 ST9, lub inny o bardzo zbliżonym kolorze 2 szt. Wymiary: 1400/800/735 Pozostałe parametry jak w opisie szczegółowym powyżej - kolor H 1277 ST9, lub inny o bardzo zbliżonym kolorze 6 szt. Wymiary: 1200/800/735 Pozostałe parametry jak w opisie szczegółowym powyżej - kolor H 1277 ST9, lub inny o bardzo zbliżonym kolorze

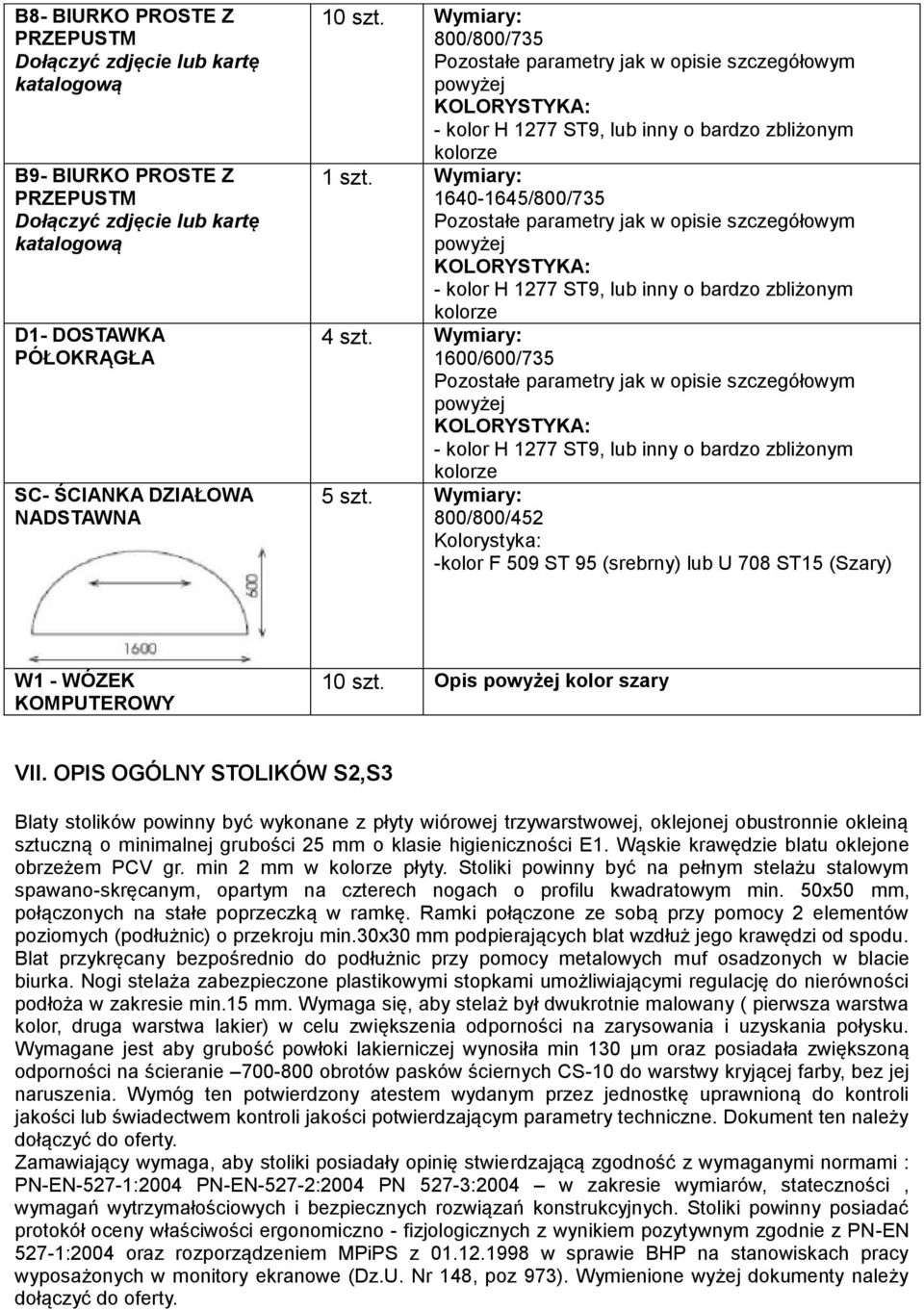

18 B8- BIURKO PROSTE Z PRZEPUSTM B9- BIURKO PROSTE Z PRZEPUSTM D1- DOSTAWKA PÓŁOKRĄGŁA SC- ŚCIANKA DZIAŁOWA NADSTAWNA 10 szt. Wymiary: 800/800/735 Pozostałe parametry jak w opisie szczegółowym powyżej - kolor H 1277 ST9, lub inny o bardzo zbliżonym kolorze 1 szt. Wymiary: /800/735 Pozostałe parametry jak w opisie szczegółowym powyżej - kolor H 1277 ST9, lub inny o bardzo zbliżonym kolorze 4 szt. Wymiary: 1600/600/735 Pozostałe parametry jak w opisie szczegółowym powyżej - kolor H 1277 ST9, lub inny o bardzo zbliżonym kolorze 5 szt. Wymiary: 800/800/452 Kolorystyka: -kolor F 509 ST 95 (srebrny) lub U 708 ST15 (Szary) W1 - WÓZEK KOMPUTEROWY 10 szt. Opis powyżej kolor szary VII. OPIS OGÓLNY STOLIKÓW S2,S3 Blaty stolików powinny być wykonane z płyty wiórowej trzywarstwowej, oklejonej obustronnie okleiną sztuczną o minimalnej grubości 25 mm o klasie higieniczności E1. Wąskie krawędzie blatu oklejone obrzeżem PCV gr. min 2 mm w kolorze płyty. Stoliki powinny być na pełnym stelażu stalowym spawano-skręcanym, opartym na czterech nogach o profilu kwadratowym min. 50x50 mm, połączonych na stałe poprzeczką w ramkę. Ramki połączone ze sobą przy pomocy 2 elementów poziomych (podłużnic) o przekroju min.30x30 mm podpierających blat wzdłuż jego krawędzi od spodu. Blat przykręcany bezpośrednio do podłużnic przy pomocy metalowych muf osadzonych w blacie biurka. Nogi stelaża zabezpieczone plastikowymi stopkami umożliwiającymi regulację do nierówności podłoża w zakresie min.15 mm. Wymaga się, aby stelaż był dwukrotnie malowany ( pierwsza warstwa kolor, druga warstwa lakier) w celu zwiększenia odporności na zarysowania i uzyskania połysku. Wymagane jest aby grubość powłoki lakierniczej wynosiła min 130 μm oraz posiadała zwiększoną odporności na ścieranie obrotów pasków ściernych CS-10 do warstwy kryjącej farby, bez jej naruszenia. Wymóg ten potwierdzony atestem wydanym przez jednostkę uprawnioną do kontroli jakości lub świadectwem kontroli jakości potwierdzającym parametry techniczne. Dokument ten należy dołączyć do oferty. Zamawiający wymaga, aby stoliki posiadały opinię stwierdzającą zgodność z wymaganymi normami : PN-EN-527-1:2004 PN-EN-527-2:2004 PN 527-3:2004 w zakresie wymiarów, stateczności, wymagań wytrzymałościowych i bezpiecznych rozwiązań konstrukcyjnych. Stoliki powinny posiadać protokół oceny właściwości ergonomiczno - fizjologicznych z wynikiem pozytywnym zgodnie z PN-EN 527-1:2004 oraz rozporządzeniem MPiPS z w sprawie BHP na stanowiskach pracy wyposażonych w monitory ekranowe (Dz.U. Nr 148, poz 973). Wymienione wyżej dokumenty należy dołączyć do oferty.

19 OPIS SZCZEGÓŁOWY I ZESTAWIENIE STOLIKÓW S2,S3 Nazwa i symbol Ilość szt. Opis i minimalne wymiary w mm (S/G/W) S2-STOLIK 26 szt. Tolerancja wymiarów +/- 5% Wymiary:800/600/735 Pozostałe parametry jak w opisie ogólnym powyżej - kolor H 1277 ST9, lub inny o bardzo zbliżonym S3 STOLIK kolorze 1 szt. Tolerancja wymiarów +/- 5% Wymiary:1200/600/735 Pozostałe parametry jak w opisie ogólnym powyżej - kolor H 1277 ST9, lub inny o bardzo zbliżonym kolorze VIII. OPIS OGÓLNY MEBLI GABINETOWYCH B2,KO3,SA5,S1 Blat biurka wykonany z płyty wiórowej oklejonej okleiną naturalną. W wąską płaszczyznę blatu wpuszczana aluminiowa wstawka o gr. min 3 mm. Wąskie płaszczyzny blatu wykończone doklejką z drewna naturalnego. Blat biurka od strony czołowej łukowy. Blenda pod blatem zainstalowana po łuku dopasowanym do krzywizny blatu. Stelaż składający się z nóg rurowych o średnicy min. 42 mm połączonych w ramkę za pomocą odlewanych naroży, w kształcie kolan. Wzór na rysunku poglądowym. Po środku górnej ramki wbudowany węzeł konstrukcyjny z odlewanego aluminium łączący ramkę z podłużnicą. Węzeł od strony zewnętrznej biurka w kształcie pierścienia wypełnionego okrągłą plastikową tarczą. Podłużnica wykonana z rury stalowej śr. min 42 mm wyposażona w trzy stalowe łapy, połączona z węzłem konstrukcyjnym za pomocą złącza gwintowego. Poprzeczka pozioma-ramka powinna być wyposażona w elementy dystansujące ją od blatu i dodatkowo go stabilizujące. Biurko musi posiadać możliwość poziomowania w zakresie min.15 mm, regulatory poziomu wykończone chromowanymi talerzykami. W blacie biurka należy przewidzieć metalowy przepust kablowy o śr. 60mm w kolorze srebrnym. Dostawka biurka wyposażona w stelaż składający się z ramki o konstrukcji analogicznej do ramki biurka oraz podłużnicy z rury stalowej śr. min 42 mm. Dostawka łączona jest z biurkiem poprzez połączenie podłużnicy biurka z podłużnicą dostawki za pomocą złącza śrubowego. Blat dostawki wykończony na wąskich płaszczyznach identycznie jak blat biurka. Wymaga się,aby stelaż biurek i dostawki był dwukrotnie malowany ( pierwsza warstwa kolor, druga warstwa lakier) w celu zwiększenia odporności na zarysowania i uzyskania połysku. Wymagane jest aby grubość powłoki lakierniczej wynosiła min 130 μm oraz posiadała zwiększoną odporności na ścieranie obrotów pasków ściernych CS-10 do warstwy kryjącej farby, bez jej naruszenia. Wymóg ten potwierdzony dokumentem wydanym przez jednostkę uprawnioną do kontroli jakości lub świadectwem kontroli jakości potwierdzającym parametry techniczne. Dokument ten należy dołączyć do oferty. KO3-KONTENER GABINETOWY Konstrukcja kontenera powinna być klejona. Wieniec górny z płyty wiórowej o gr. min 25 mm, oklejonej okleiną naturalną. Boki, ściana tylna i wieniec dolny z płyty wiórowej gr. min. 18 mm oklejonej okleiną sztuczną w kolorze srebrnym lub antracytowym, a wąskie płaszczyzny zabezpieczone PVC gr. min. 2 mm. Ściana tylna wpuszczana. Kontener powinien być wyposażony w cztery szuflady. Górna szuflada powinna posiadać wbudowany i przymocowany do czoła plastikowy piórnik na akcesoria biurowe. Pozostałe trzy szuflady powinny posiadać metalowe wkłady na prowadnicach kulkowych z min.¾ wysuwem. Czoła szuflad z płyty wiórowej gr. min 18 mm oklejonej okleiną naturalną. Szuflady powinny posiadać dopuszczalne obciążenie min 25 kg, blokadę wysuwu więcej niż jednej szuflady i tzw. centralny zamek, zamykający wszystkie szuflady jednocześnie. Zamek wyposażony w komplet dwóch kluczyków w tym jeden łamany, obydwa z numerami. Wieniec dolny wyposażony w 4 plastikowe i skrętne kółka.

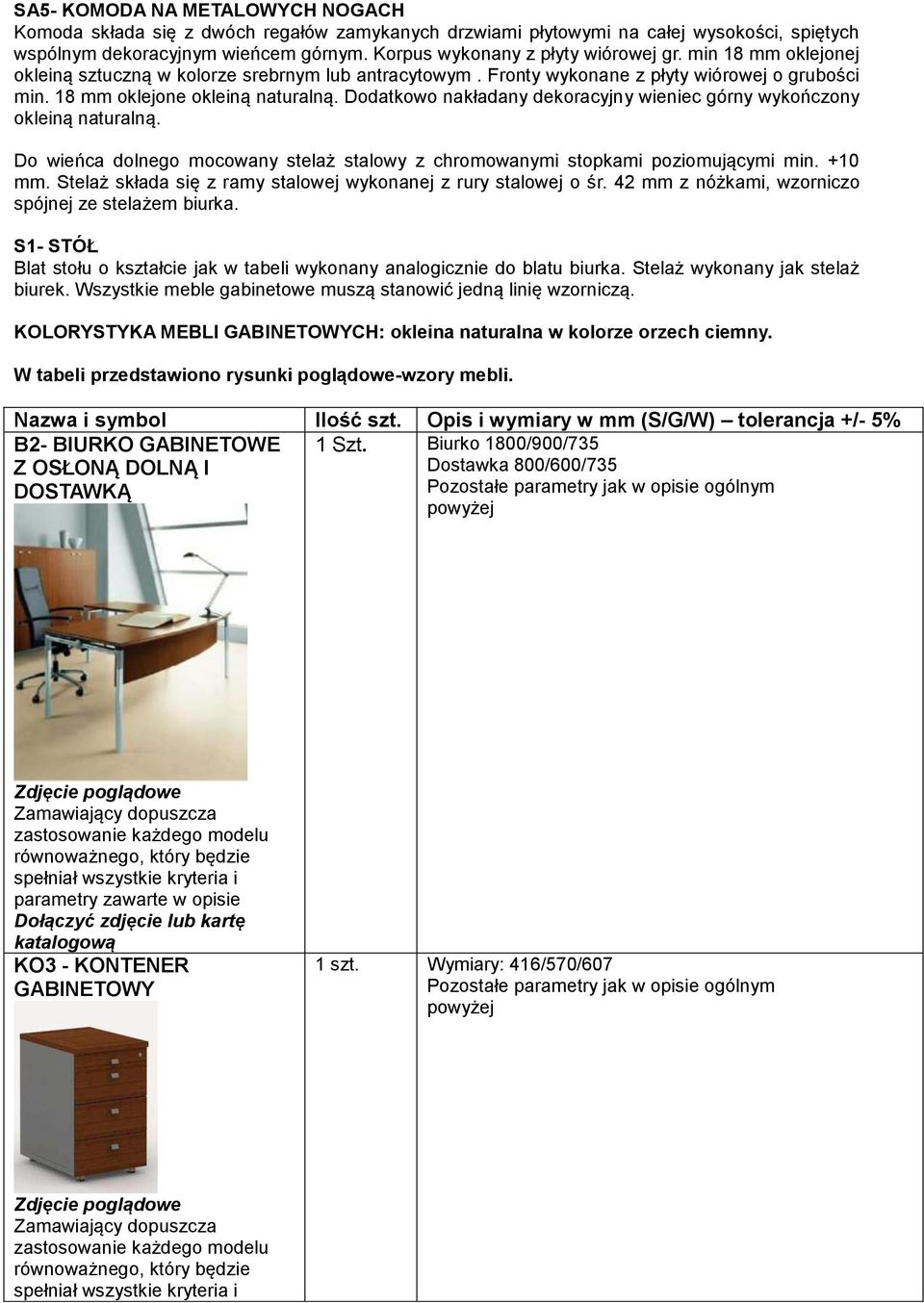

20 SA5- KOMODA NA METALOWYCH NOGACH Komoda składa się z dwóch regałów zamykanych drzwiami płytowymi na całej wysokości, spiętych wspólnym dekoracyjnym wieńcem górnym. Korpus wykonany z płyty wiórowej gr. min 18 mm oklejonej okleiną sztuczną w kolorze srebrnym lub antracytowym. Fronty wykonane z płyty wiórowej o grubości min. 18 mm oklejone okleiną naturalną. Dodatkowo nakładany dekoracyjny wieniec górny wykończony okleiną naturalną. Do wieńca dolnego mocowany stelaż stalowy z chromowanymi stopkami poziomującymi min. +10 mm. Stelaż składa się z ramy stalowej wykonanej z rury stalowej o śr. 42 mm z nóżkami, wzorniczo spójnej ze stelażem biurka. S1- STÓŁ Blat stołu o kształcie jak w tabeli wykonany analogicznie do blatu biurka. Stelaż wykonany jak stelaż biurek. Wszystkie meble gabinetowe muszą stanowić jedną linię wzorniczą. KOLORYSTYKA MEBLI GABINETOWYCH: okleina naturalna w kolorze orzech ciemny. W tabeli przedstawiono rysunki poglądowe-wzory mebli. Nazwa i symbol Ilość szt. Opis i wymiary w mm (S/G/W) tolerancja +/- 5% B2- BIURKO GABINETOWE Z OSŁONĄ DOLNĄ I 1 Szt. Biurko 1800/900/735 Dostawka 800/600/735 DOSTAWKĄ Pozostałe parametry jak w opisie ogólnym powyżej Zdjęcie poglądowe Zamawiający dopuszcza zastosowanie każdego modelu równoważnego, który będzie spełniał wszystkie kryteria i parametry zawarte w opisie KO3 - KONTENER GABINETOWY 1 szt. Wymiary: 416/570/607 Pozostałe parametry jak w opisie ogólnym powyżej Zdjęcie poglądowe Zamawiający dopuszcza zastosowanie każdego modelu równoważnego, który będzie spełniał wszystkie kryteria i

21 parametry zawarte w opisie SA5- KOMODA NA METALOWYCH NOGACH 1 szt. Wymiary: 1604/430/949 Pozostałe parametry jak w opisie ogólnym powyżej Zdjęcie poglądowe Zamawiający dopuszcza zastosowanie każdego modelu równoważnego, który będzie spełniał wszystkie kryteria i parametry zawarte w opisie S1- STÓŁ 1 szt. Wymiary: 950/950/735 Pozostałe parametry jak w opisie ogólnym Powyżej. Zdjęcie poglądowe Zamawiający dopuszcza zastosowanie każdego modelu równoważnego, który będzie spełniał wszystkie kryteria i parametry zawarte w opisie IX. OPIS SZCZEGÓŁOWY I ZESTAWIENIE KATEDR KA1 ORAZ LADY SZATNI Nazwa i symbol Ilość szt. Opis i orientacyjne wymiary w cm (S/G/W) KA1- KATEDRA 5 szt. Katedra jako jednostanowiskowy pojedynczy mebel Należy wykonać zabudowany po bokach i od frontu, o wymiarach pomiar zewnętrznych ok x90 cm, wysokość blatu ok. 80 cm; Katedra wykonana z płyt wiórowych grubości min. 25 mm pokrytych obustronnie okleiną sztuczną i zabezpieczone obrzeżem PVC. W blacie katedry należy przewidzieć montaż paneli sterujących, zarządzających wszystkimi urządzeniami sterującymi, znajdującymi się w pomieszczeniu. W korpusie katedry należy przewidzieć zabudowę na sprzęt komputerowy oraz AV w przystosowanych do tego szafach. Jego szczegółowy zakres i wymiary do uzgodnienia z Zamawiającym na etapie realizacji. W wycenie należy uwzględnić prowadzenia okablowania oraz wentylacji. LSZ -LADA SZATNI Należy wykonać pomiar - kolor H 1277 ST9, lub inny o bardzo zbliżonym kolorze 1 szt. Lada szatni powinna być wykonana w systemie modułowym. Wymiary poszczególnych modułów należy określić po dokonaniu pomiarów. Wszystkie moduły lady powinny być

22 wykonane z płyt wiórowych i laminatów. Od frontu w całości zabudowana i wykończona laminatem. Lada powinn posiadać w dolnej części od frontu cokół wysokości min.150 mm cofnięty w stosunku do frontu o 50mm i wykończony laminatem imitującym stal szczotkowaną Blat z płyty 25mm, wysunięty do przodu poza obręb korpusu lady o 10cm. Głębokość całkowita blatu lady 70 cm, wysokość lady 85 cm, długość łączna wszystkich modułów ok. 720 cm po obwodzie zewnętrznym wymiar ten należy zdjąć z natury na etapie realizacji. W ladzie należy przewidzieć : półki podblatowe na całej długości oraz klapę wejściową. -płyta kolor H 1277 ST9, lub inny o bardzo zbliżonym kolorze, laminat dopasowany do koloru płyty X. OPIS OGÓLNY ANEKSÓW DO POMIESZCZEŃ SOCJALNYCH AN1,AN2, AN3,AN4,AN5 (POMIAR) Wymiary orientacyjne aneksów do pomieszczeń socjalnych 1600/ /wysokość drzwi przesuwnych dostosowana do wysokości pomieszczeń ok mm Podane wymiary są wymiarami orientacyjnymi, koniecznymi do złożenia oferty. Wymiary mogą odbiegać od podanych, dlatego należy je przed wykonaniem aneksów zweryfikować w obiekcie. Wszystkie aneksy do pomieszczeń socjalnych powinny być wykonane według następujących wytycznych: - ze względu na usytuowanie aneksów w tzw. wnękach, konieczne jest zastosowanie drzwi przesuwnych, celem ich osłonięcia. W pomieszczeniach, gdzie zastosowanie tego rodzaju drzwi nie będzie możliwe Zamawiając dopuszcza zastosowanie aneksów z drzwiami zamykanymi - drzwi szafek i drzwi przesuwne z płyty wiórowej pokrytej obustronnie melaminą grubości min 18 mm, w kolorze H1277 i H3734 ST 9 (w sekretariacie) wg próbnika firmy Egger, obrzeża oklejone PCV o grubości co najmniej 2 mm kolorystycznie dobrane do koloru płyty-korpusy szaf do pomieszczeń socjalnych wykonane z płyty wiórowej o grubości 18 mm pokrytej obustronnie melaminą w kolorze szarym np. U 112 firmy Kronospan Zabudowa dolna: - wysokość całkowita szafek dolnych mm-860 mm (w tym cokół w wys. 100 mm) - głębokość ok mm dopasowana do wymiarów wnęk z uwzględnieniem konieczności montażu drzwi przesuwnych, - plecy wykonane z płyty HDF grubości min. 3 mm w kolorze szarym - blat do pomieszczeń socjalnych gr. min 30 mm z płyty laminowanej odpornej na wysoką temperaturę i wodoodpornej. Blat wykończony listwą przy blatową i kształtownikami końcowymi - uchwyty metalowe w kolorze satynowym np. z firmy Gamet lub równoważne, do wyboru na etapie realizacji po ustaleniu z Zamawiającym - zawiasy puszkowe, samo domykające się W skład zabudowy dolnej wchodzą : - szafka zlewozmywakowa ze zlewem ze stali nierdzewnej, wpuszczanym,w kolorze chrom i baterią. Szafka dolna pod zlewem zamykana drzwiami dwuskrzydłowymi na całej wysokości - szafka dolna otwarta z półką Zabudowa górna: - wysokość całkowita szafek górnych 720 mm, - głębokość całkowita szafek górnych 320 mm - plecy wykonane z płyty HDF grubości min. 3 mm- zawiasy puszkowe W skład zabudowy górnej wchodzą :dwie szafki otwarte z dwoma półkami każda. XI.OZNAKOWANIE WEWNĘTRZNE I INNE ELEMENTY UŻYTKOWE WYPOSAŻENIA Grafika oraz teksty umieszczone na tabliczkach, piktogramach i innych oznaczeniach do ustalenia z Zamawiającym na etapie realizacji. Przedstawione w tabeli zdjęcia są zdjęciami poglądowymi. Zamawiający dopuszcza zastosowanie każdego modelu równoważnego, który będzie spełniał wszystkie kryteria i parametry zawarte w opisie.

23 Nazwa Ilość szt. Opis i orientacyjne wymiary w mm S/G/W tolerancja wymiarów +/- 10 % TABLICZKI PRZYDRZWIOWE 41 szt. Wymiary: 140/140 Tabliczki wykonane z materiału typu plexiglass lub równoważny o grubości 2 x 4mm, polerowane boki, informacja wymienna drukowana solwentowo, efekt piaskowanego szkła, system mocowań tzw. for - inox, 4 szt. na tabliczkę. PIKTOGRAMY, OZNACZENIA TOALET I POMIESZCZEŃ SOCJALNYCH 23 SZT. Wymiary: 140/140 Tabliczki wykonane z materiału typu plexiglass lub równoważny o grubości 2 x 4mm, polerowane boki, informacja wymienna drukowana solwentowo, efekt piaskowanego szkła, system mocowań tzw. for - inox, 4 szt. na tabliczkę TABLICZKI INFORMACYJNE I KIERUNKOWE PODWIESZANE LUB MONTOWANE NAD DRZWIAMI 30 SZT. Wymiary: 700/200 Tabliczki wykonane ze szkła hartowanego grubości min. 4 mm, tło z folii piaskowanej, grafika wycinana ploterowo mactac lub drukowana solwentowo, system mocowań - linkowy tzw. for inox. OZNAKOWANIE KLATEK SCHODOWYCH 6 SZT. Wymiary:200/200 Materiał : laminat grawerowany lub PCV + wydruk solwentowy. TABLICA GŁÓWNA 1 szt. Tablica w holu głównym wykonana ze szkła hartowanego grubości 2x 6 mm (pozostałe wymiary 100 cm x 165 cm - do ostatecznego uzgodnienia z Zamawiającym), boki polerowane, tło folia piaskowana, grafika wycinana ploterowo mactac serii 3800 lub drukowana solwentowo w palecie CMYK, górny panel wykonany w formie znaków przestrzennych, wycinane mechanicznie. Tablica montowana na niewidocznych tulejkach, system mocowań stal nierdzewna, średnica 1-1,5 cm; odstęp od ściany 1 cm, pozostały system mocowań linkowy tzw. For inox. Tabliczki techniczne oznaczenie pomieszczeń technicznych. 30 szt. Wymiary 80/200 mm Materiał: laminat grawerowany lub PCV+ wydruk solventowy. Grafika oraz teksty do ustalenia z Zamawiającym po wyborze
