OPIS PRZEDMIOTU ZAMÓWIENIA CZĘŚĆ A

Transkrypt

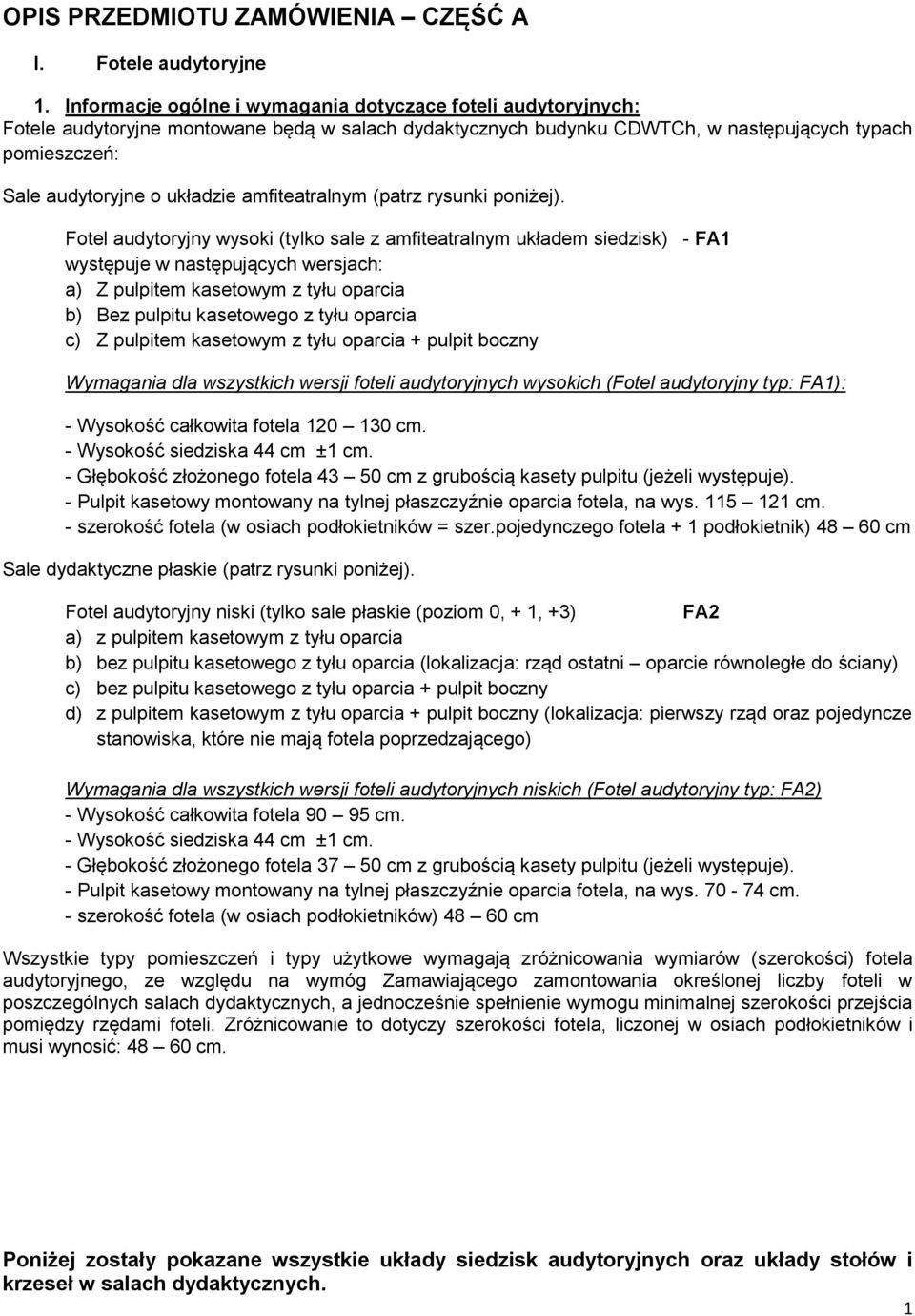

1 OPIS PRZEDMIOTU ZAMÓWIENIA CZĘŚĆ A I. Fotele audytoryjne 1. Informacje ogólne i wymagania dotyczące foteli audytoryjnych: Fotele audytoryjne montowane będą w salach dydaktycznych budynku CDWTCh, w następujących typach pomieszczeń: Sale audytoryjne o układzie amfiteatralnym (patrz rysunki poniżej). Fotel audytoryjny wysoki (tylko sale z amfiteatralnym układem siedzisk) - FA1 występuje w następujących wersjach: a) Z pulpitem kasetowym z tyłu oparcia b) Bez pulpitu kasetowego z tyłu oparcia c) Z pulpitem kasetowym z tyłu oparcia + pulpit boczny Wymagania dla wszystkich wersji foteli audytoryjnych wysokich (Fotel audytoryjny typ: FA1): - Wysokość całkowita fotela cm. - Wysokość siedziska 44 cm ±1 cm. - Głębokość złożonego fotela cm z grubością kasety pulpitu (jeżeli występuje). - Pulpit kasetowy montowany na tylnej płaszczyźnie oparcia fotela, na wys cm. - szerokość fotela (w osiach podłokietników = szer.pojedynczego fotela + 1 podłokietnik) cm Sale dydaktyczne płaskie (patrz rysunki poniżej). Fotel audytoryjny niski (tylko sale płaskie (poziom 0, + 1, +3) FA2 a) z pulpitem kasetowym z tyłu oparcia b) bez pulpitu kasetowego z tyłu oparcia (lokalizacja: rząd ostatni oparcie równoległe do ściany) c) bez pulpitu kasetowego z tyłu oparcia + pulpit boczny d) z pulpitem kasetowym z tyłu oparcia + pulpit boczny (lokalizacja: pierwszy rząd oraz pojedyncze stanowiska, które nie mają fotela poprzedzającego) Wymagania dla wszystkich wersji foteli audytoryjnych niskich (Fotel audytoryjny typ: FA2) - Wysokość całkowita fotela cm. - Wysokość siedziska 44 cm ±1 cm. - Głębokość złożonego fotela cm z grubością kasety pulpitu (jeżeli występuje). - Pulpit kasetowy montowany na tylnej płaszczyźnie oparcia fotela, na wys cm. - szerokość fotela (w osiach podłokietników) cm Wszystkie typy pomieszczeń i typy użytkowe wymagają zróżnicowania wymiarów (szerokości) fotela audytoryjnego, ze względu na wymóg Zamawiającego zamontowania określonej liczby foteli w poszczególnych salach dydaktycznych, a jednocześnie spełnienie wymogu minimalnej szerokości przejścia pomiędzy rzędami foteli. Zróżnicowanie to dotyczy szerokości fotela, liczonej w osiach podłokietników i musi wynosić: cm. Poniżej zostały pokazane wszystkie układy siedzisk audytoryjnych oraz układy stołów i krzeseł w salach dydaktycznych. 1

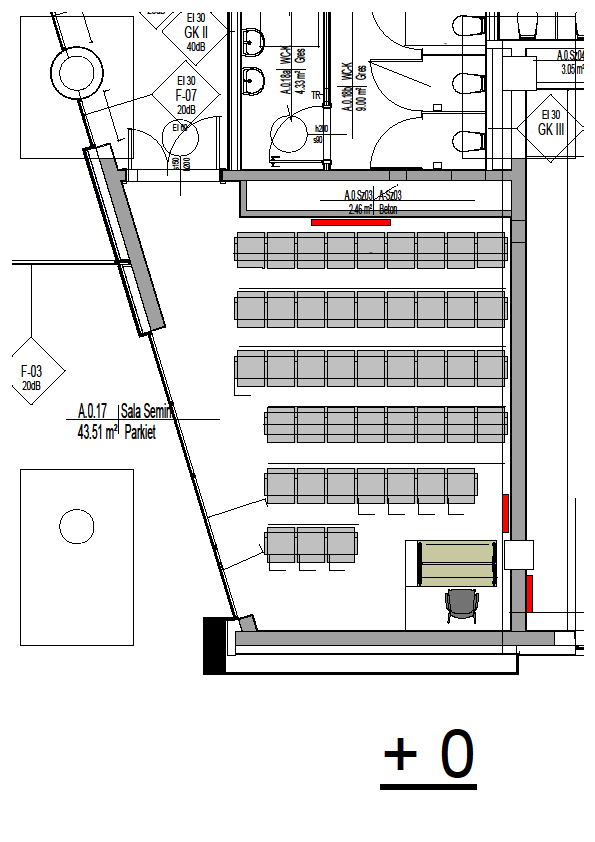

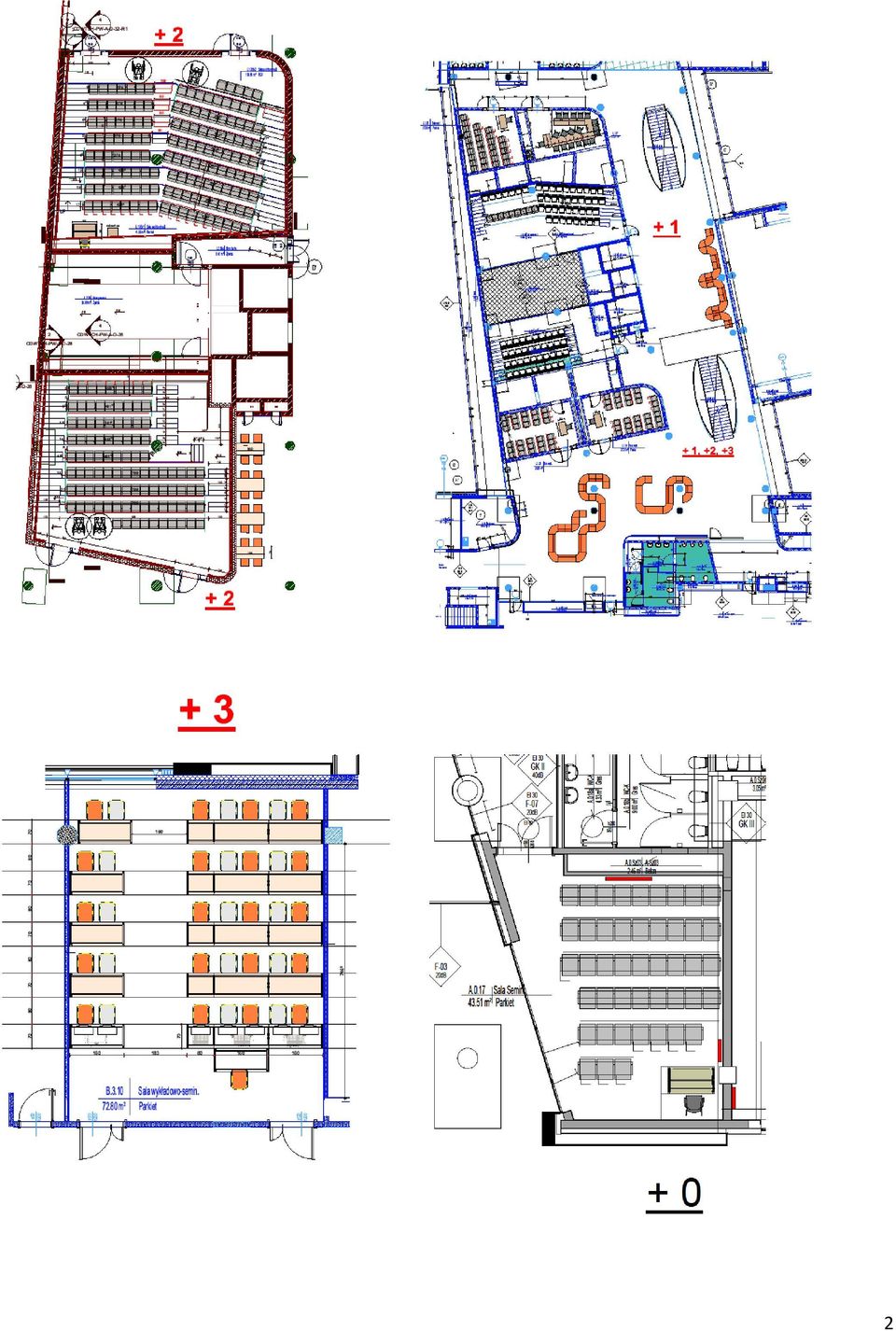

2 2

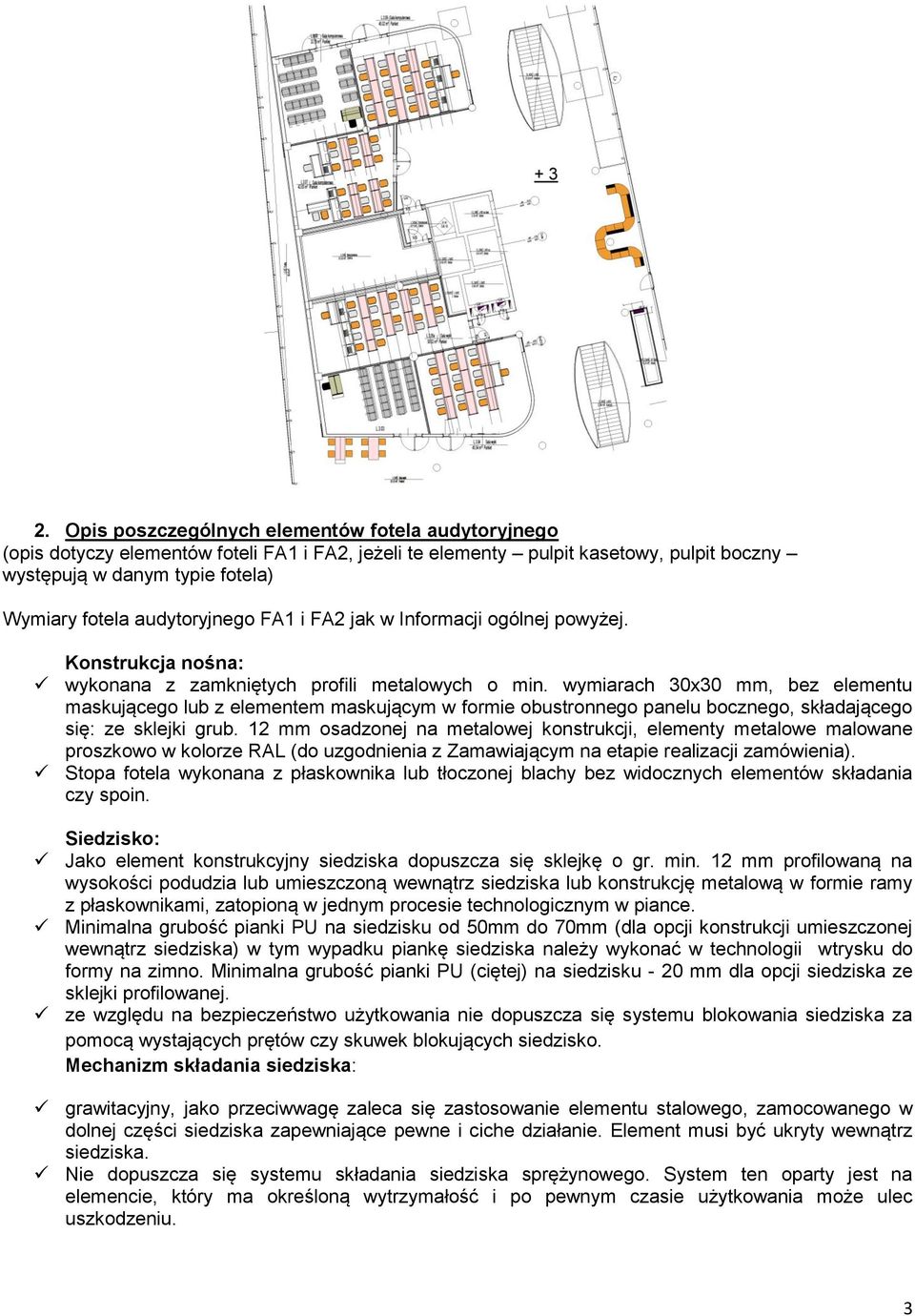

3 2. Opis poszczególnych elementów fotela audytoryjnego (opis dotyczy elementów foteli FA1 i FA2, jeżeli te elementy pulpit kasetowy, pulpit boczny występują w danym typie fotela) Wymiary fotela audytoryjnego FA1 i FA2 jak w Informacji ogólnej powyżej. Konstrukcja nośna: wykonana z zamkniętych profili metalowych o min. wymiarach 30x30 mm, bez elementu maskującego lub z elementem maskującym w formie obustronnego panelu bocznego, składającego się: ze sklejki grub. 12 mm osadzonej na metalowej konstrukcji, elementy metalowe malowane proszkowo w kolorze RAL (do uzgodnienia z Zamawiającym na etapie realizacji zamówienia). Stopa fotela wykonana z płaskownika lub tłoczonej blachy bez widocznych elementów składania czy spoin. Siedzisko: Jako element konstrukcyjny siedziska dopuszcza się sklejkę o gr. min. 12 mm profilowaną na wysokości podudzia lub umieszczoną wewnątrz siedziska lub konstrukcję metalową w formie ramy z płaskownikami, zatopioną w jednym procesie technologicznym w piance. Minimalna grubość pianki PU na siedzisku od 50mm do 70mm (dla opcji konstrukcji umieszczonej wewnątrz siedziska) w tym wypadku piankę siedziska należy wykonać w technologii wtrysku do formy na zimno. Minimalna grubość pianki PU (ciętej) na siedzisku - 20 mm dla opcji siedziska ze sklejki profilowanej. ze względu na bezpieczeństwo użytkowania nie dopuszcza się systemu blokowania siedziska za pomocą wystających prętów czy skuwek blokujących siedzisko. Mechanizm składania siedziska: grawitacyjny, jako przeciwwagę zaleca się zastosowanie elementu stalowego, zamocowanego w dolnej części siedziska zapewniające pewne i ciche działanie. Element musi być ukryty wewnątrz siedziska. Nie dopuszcza się systemu składania siedziska sprężynowego. System ten oparty jest na elemencie, który ma określoną wytrzymałość i po pewnym czasie użytkowania może ulec uszkodzeniu. 3

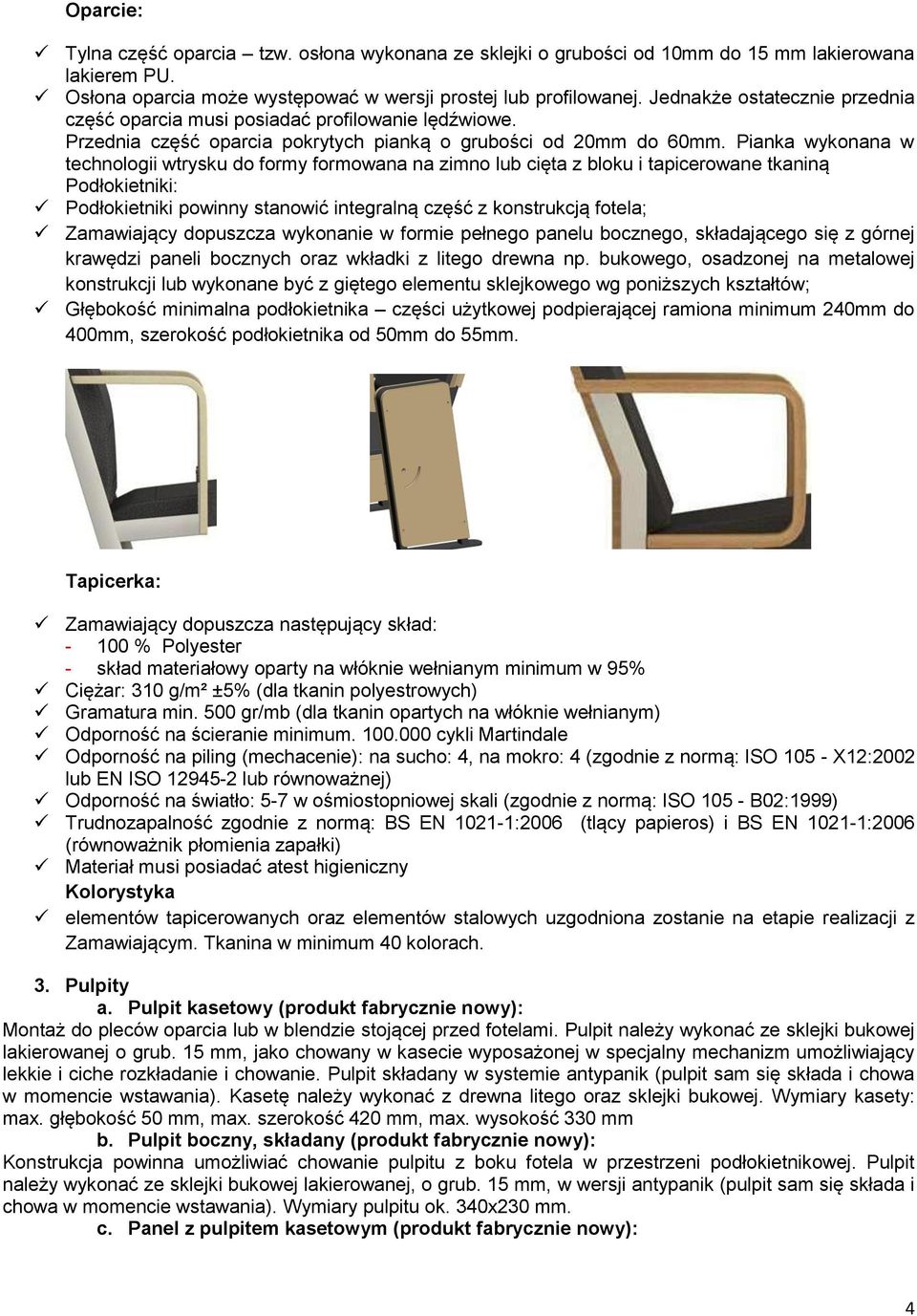

4 Oparcie: Tylna część oparcia tzw. osłona wykonana ze sklejki o grubości od 10mm do 15 mm lakierowana lakierem PU. Osłona oparcia może występować w wersji prostej lub profilowanej. Jednakże ostatecznie przednia część oparcia musi posiadać profilowanie lędźwiowe. Przednia część oparcia pokrytych pianką o grubości od 20mm do 60mm. Pianka wykonana w technologii wtrysku do formy formowana na zimno lub cięta z bloku i tapicerowane tkaniną Podłokietniki: Podłokietniki powinny stanowić integralną część z konstrukcją fotela; Zamawiający dopuszcza wykonanie w formie pełnego panelu bocznego, składającego się z górnej krawędzi paneli bocznych oraz wkładki z litego drewna np. bukowego, osadzonej na metalowej konstrukcji lub wykonane być z giętego elementu sklejkowego wg poniższych kształtów; Głębokość minimalna podłokietnika części użytkowej podpierającej ramiona minimum 240mm do 400mm, szerokość podłokietnika od 50mm do 55mm. Tapicerka: Zamawiający dopuszcza następujący skład: % Polyester - skład materiałowy oparty na włóknie wełnianym minimum w 95% Ciężar: 310 g/m² ±5% (dla tkanin polyestrowych) Gramatura min. 500 gr/mb (dla tkanin opartych na włóknie wełnianym) Odporność na ścieranie minimum cykli Martindale Odporność na piling (mechacenie): na sucho: 4, na mokro: 4 (zgodnie z normą: ISO X12:2002 lub EN ISO lub równoważnej) Odporność na światło: 5-7 w ośmiostopniowej skali (zgodnie z normą: ISO B02:1999) Trudnozapalność zgodnie z normą: BS EN :2006 (tlący papieros) i BS EN :2006 (równoważnik płomienia zapałki) Materiał musi posiadać atest higieniczny Kolorystyka elementów tapicerowanych oraz elementów stalowych uzgodniona zostanie na etapie realizacji z Zamawiającym. Tkanina w minimum 40 kolorach. 3. Pulpity a. Pulpit kasetowy (produkt fabrycznie nowy): Montaż do pleców oparcia lub w blendzie stojącej przed fotelami. Pulpit należy wykonać ze sklejki bukowej lakierowanej o grub. 15 mm, jako chowany w kasecie wyposażonej w specjalny mechanizm umożliwiający lekkie i ciche rozkładanie i chowanie. Pulpit składany w systemie antypanik (pulpit sam się składa i chowa w momencie wstawania). Kasetę należy wykonać z drewna litego oraz sklejki bukowej. Wymiary kasety: max. głębokość 50 mm, max. szerokość 420 mm, max. wysokość 330 mm b. Pulpit boczny, składany (produkt fabrycznie nowy): Konstrukcja powinna umożliwiać chowanie pulpitu z boku fotela w przestrzeni podłokietnikowej. Pulpit należy wykonać ze sklejki bukowej lakierowanej, o grub. 15 mm, w wersji antypanik (pulpit sam się składa i chowa w momencie wstawania). Wymiary pulpitu ok. 340x230 mm. c. Panel z pulpitem kasetowym (produkt fabrycznie nowy): 4

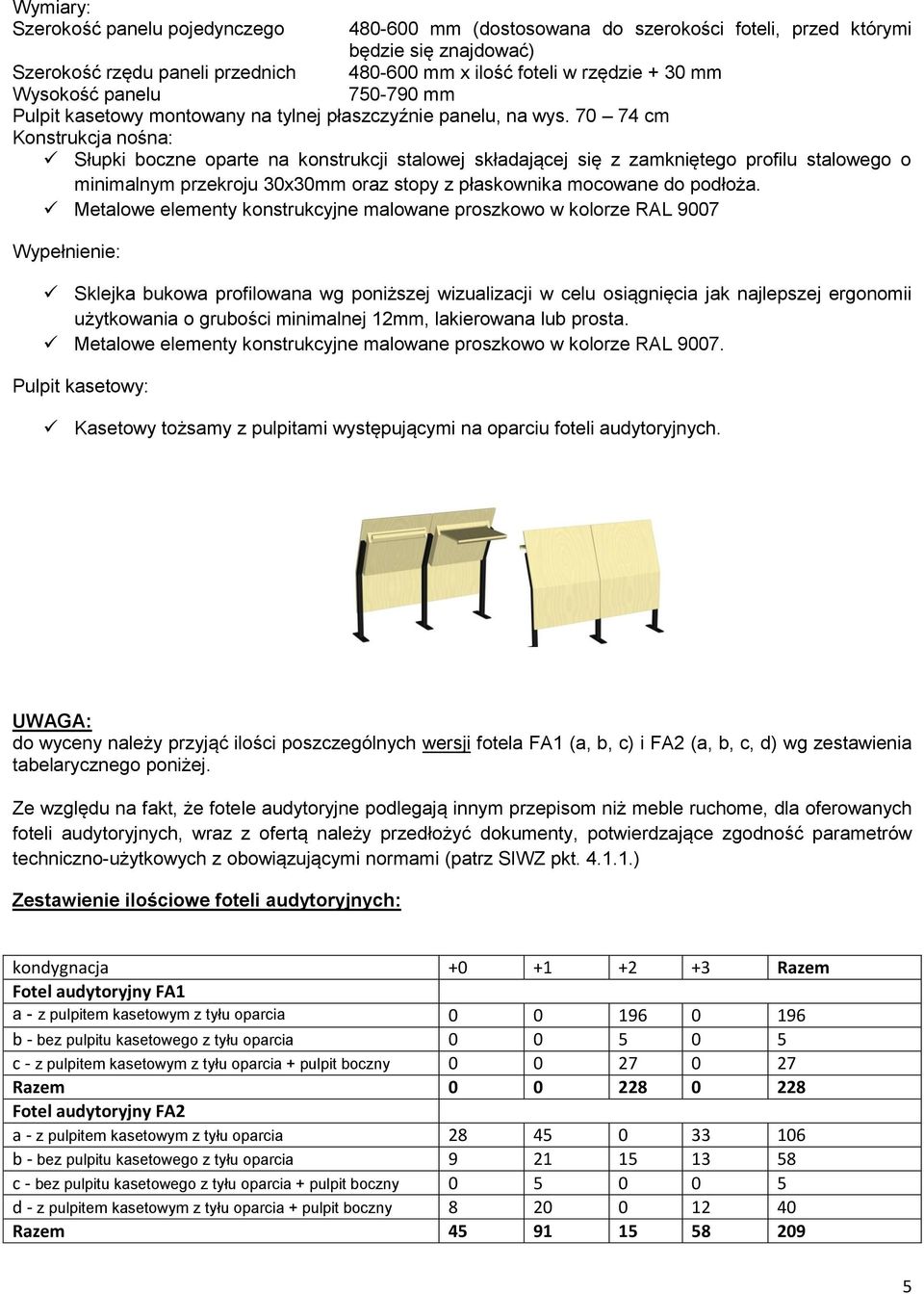

5 Wymiary: Szerokość panelu pojedynczego mm (dostosowana do szerokości foteli, przed którymi będzie się znajdować) Szerokość rzędu paneli przednich mm x ilość foteli w rzędzie + 30 mm Wysokość panelu mm Pulpit kasetowy montowany na tylnej płaszczyźnie panelu, na wys cm Konstrukcja nośna: Słupki boczne oparte na konstrukcji stalowej składającej się z zamkniętego profilu stalowego o minimalnym przekroju 30x30mm oraz stopy z płaskownika mocowane do podłoża. Metalowe elementy konstrukcyjne malowane proszkowo w kolorze RAL 9007 Wypełnienie: Sklejka bukowa profilowana wg poniższej wizualizacji w celu osiągnięcia jak najlepszej ergonomii użytkowania o grubości minimalnej 12mm, lakierowana lub prosta. Metalowe elementy konstrukcyjne malowane proszkowo w kolorze RAL Pulpit kasetowy: Kasetowy tożsamy z pulpitami występującymi na oparciu foteli audytoryjnych. UWAGA: do wyceny należy przyjąć ilości poszczególnych wersji fotela FA1 (a, b, c) i FA2 (a, b, c, d) wg zestawienia tabelarycznego poniżej. Ze względu na fakt, że fotele audytoryjne podlegają innym przepisom niż meble ruchome, dla oferowanych foteli audytoryjnych, wraz z ofertą należy przedłożyć dokumenty, potwierdzające zgodność parametrów techniczno-użytkowych z obowiązującymi normami (patrz SIWZ pkt ) Zestawienie ilościowe foteli audytoryjnych: kondygnacja Razem Fotel audytoryjny FA1 a - z pulpitem kasetowym z tyłu oparcia b - bez pulpitu kasetowego z tyłu oparcia c - z pulpitem kasetowym z tyłu oparcia + pulpit boczny Razem Fotel audytoryjny FA2 a - z pulpitem kasetowym z tyłu oparcia b - bez pulpitu kasetowego z tyłu oparcia c - bez pulpitu kasetowego z tyłu oparcia + pulpit boczny d - z pulpitem kasetowym z tyłu oparcia + pulpit boczny Razem

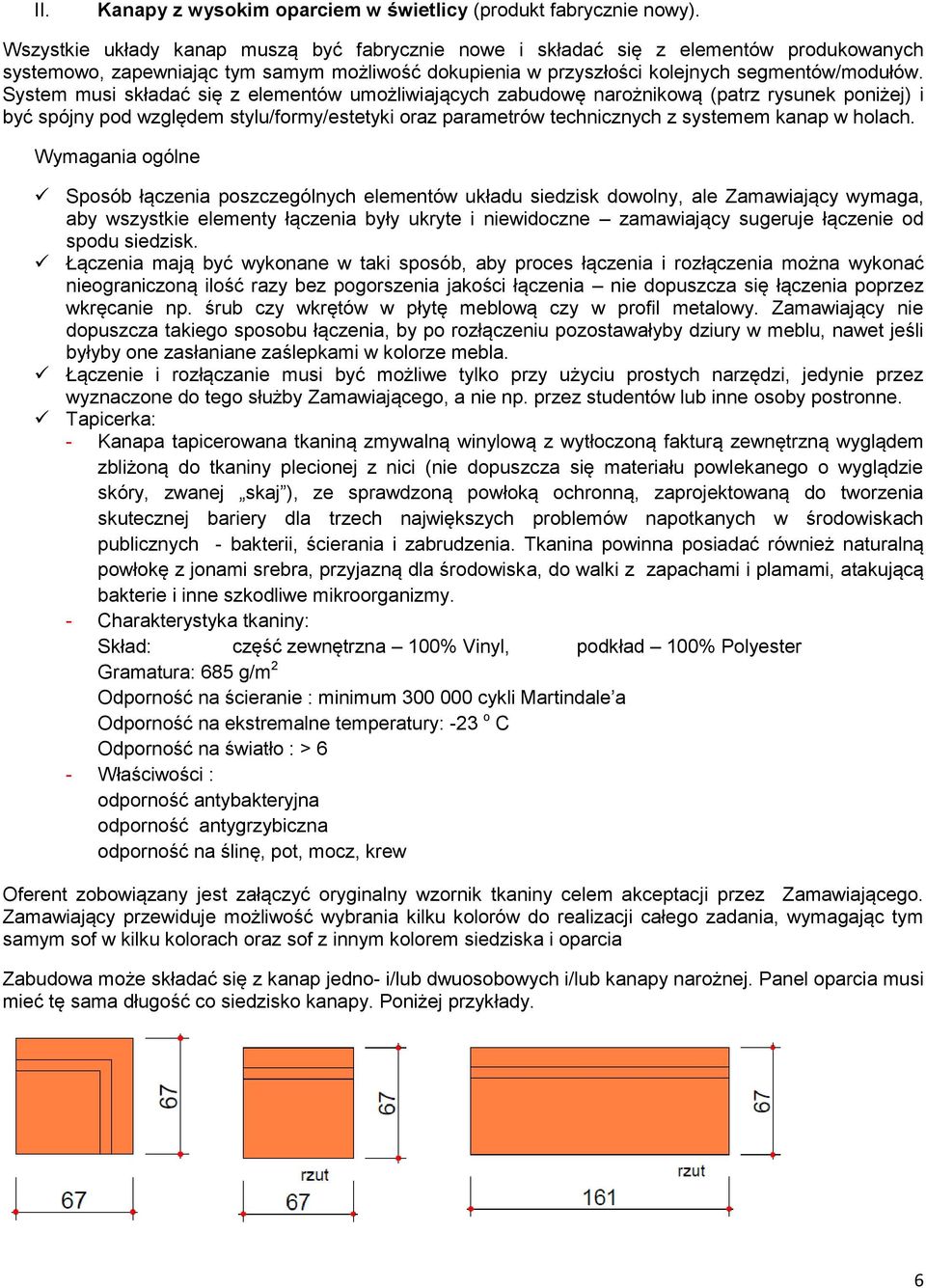

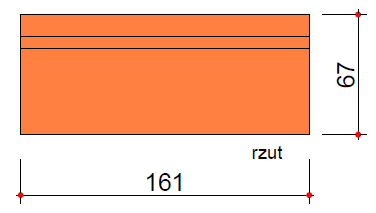

6 II. Kanapy z wysokim oparciem w świetlicy (produkt fabrycznie nowy). Wszystkie układy kanap muszą być fabrycznie nowe i składać się z elementów produkowanych systemowo, zapewniając tym samym możliwość dokupienia w przyszłości kolejnych segmentów/modułów. System musi składać się z elementów umożliwiających zabudowę narożnikową (patrz rysunek poniżej) i być spójny pod względem stylu/formy/estetyki oraz parametrów technicznych z systemem kanap w holach. Wymagania ogólne Sposób łączenia poszczególnych elementów układu siedzisk dowolny, ale Zamawiający wymaga, aby wszystkie elementy łączenia były ukryte i niewidoczne zamawiający sugeruje łączenie od spodu siedzisk. Łączenia mają być wykonane w taki sposób, aby proces łączenia i rozłączenia można wykonać nieograniczoną ilość razy bez pogorszenia jakości łączenia nie dopuszcza się łączenia poprzez wkręcanie np. śrub czy wkrętów w płytę meblową czy w profil metalowy. Zamawiający nie dopuszcza takiego sposobu łączenia, by po rozłączeniu pozostawałyby dziury w meblu, nawet jeśli byłyby one zasłaniane zaślepkami w kolorze mebla. Łączenie i rozłączanie musi być możliwe tylko przy użyciu prostych narzędzi, jedynie przez wyznaczone do tego służby Zamawiającego, a nie np. przez studentów lub inne osoby postronne. Tapicerka: - Kanapa tapicerowana tkaniną zmywalną winylową z wytłoczoną fakturą zewnętrzną wyglądem zbliżoną do tkaniny plecionej z nici (nie dopuszcza się materiału powlekanego o wyglądzie skóry, zwanej skaj ), ze sprawdzoną powłoką ochronną, zaprojektowaną do tworzenia skutecznej bariery dla trzech największych problemów napotkanych w środowiskach publicznych - bakterii, ścierania i zabrudzenia. Tkanina powinna posiadać również naturalną powłokę z jonami srebra, przyjazną dla środowiska, do walki z zapachami i plamami, atakującą bakterie i inne szkodliwe mikroorganizmy. - Charakterystyka tkaniny: Skład: część zewnętrzna 100% Vinyl, podkład 100% Polyester Gramatura: 685 g/m 2 Odporność na ścieranie : minimum cykli Martindale a Odporność na ekstremalne temperatury: -23 o C Odporność na światło : > 6 - Właściwości : odporność antybakteryjna odporność antygrzybiczna odporność na ślinę, pot, mocz, krew Oferent zobowiązany jest załączyć oryginalny wzornik tkaniny celem akceptacji przez Zamawiającego. Zamawiający przewiduje możliwość wybrania kilku kolorów do realizacji całego zadania, wymagając tym samym sof w kilku kolorach oraz sof z innym kolorem siedziska i oparcia Zabudowa może składać się z kanap jedno- i/lub dwuosobowych i/lub kanapy narożnej. Panel oparcia musi mieć tę sama długość co siedzisko kanapy. Poniżej przykłady. 6

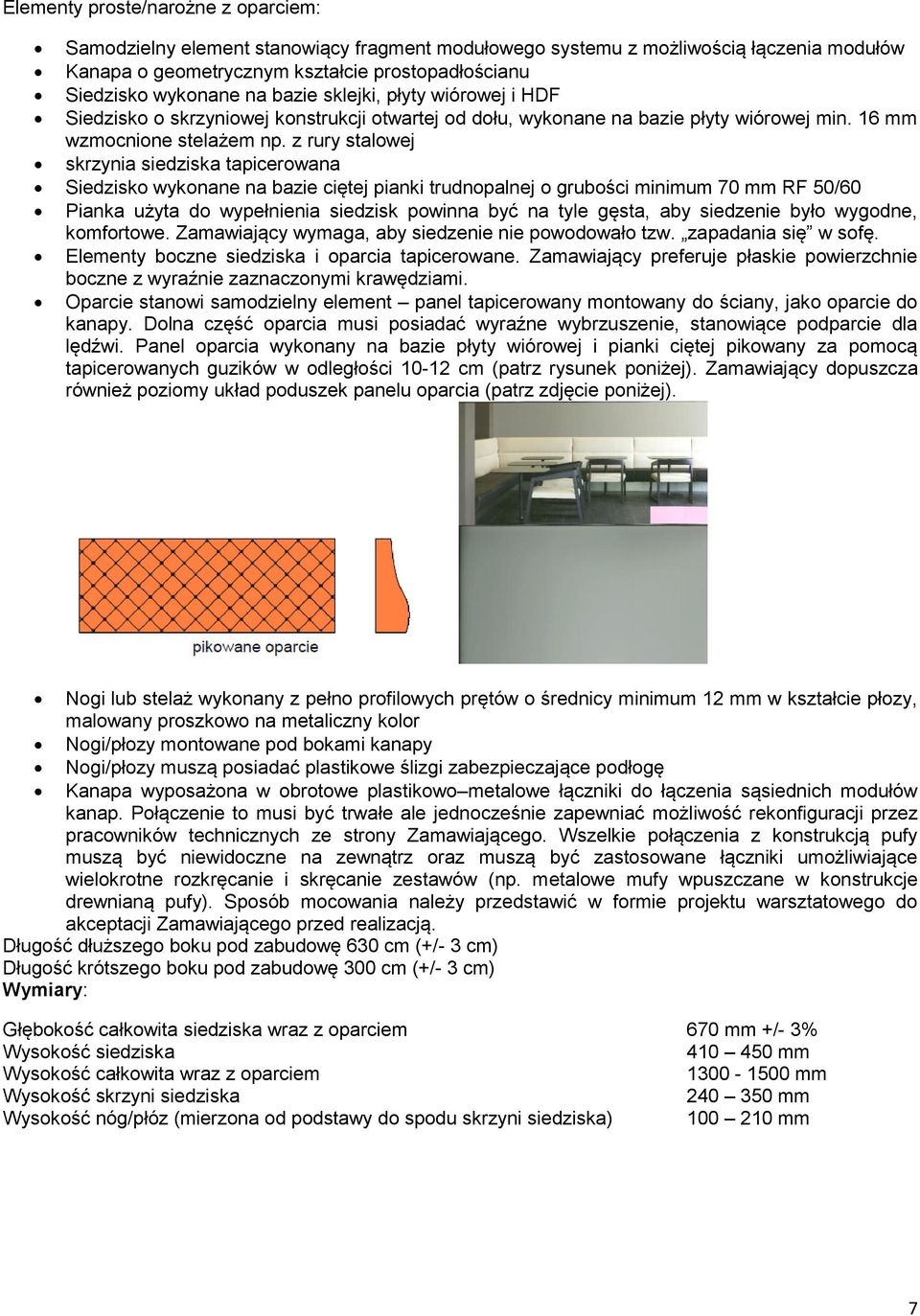

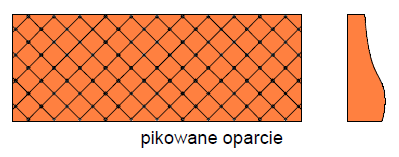

7 Elementy proste/narożne z oparciem: Samodzielny element stanowiący fragment modułowego systemu z możliwością łączenia modułów Kanapa o geometrycznym kształcie prostopadłościanu Siedzisko wykonane na bazie sklejki, płyty wiórowej i HDF Siedzisko o skrzyniowej konstrukcji otwartej od dołu, wykonane na bazie płyty wiórowej min. 16 mm wzmocnione stelażem np. z rury stalowej skrzynia siedziska tapicerowana Siedzisko wykonane na bazie ciętej pianki trudnopalnej o grubości minimum 70 mm RF 50/60 Pianka użyta do wypełnienia siedzisk powinna być na tyle gęsta, aby siedzenie było wygodne, komfortowe. Zamawiający wymaga, aby siedzenie nie powodowało tzw. zapadania się w sofę. Elementy boczne siedziska i oparcia tapicerowane. Zamawiający preferuje płaskie powierzchnie boczne z wyraźnie zaznaczonymi krawędziami. Oparcie stanowi samodzielny element panel tapicerowany montowany do ściany, jako oparcie do kanapy. Dolna część oparcia musi posiadać wyraźne wybrzuszenie, stanowiące podparcie dla lędźwi. Panel oparcia wykonany na bazie płyty wiórowej i pianki ciętej pikowany za pomocą tapicerowanych guzików w odległości cm (patrz rysunek poniżej). Zamawiający dopuszcza również poziomy układ poduszek panelu oparcia (patrz zdjęcie poniżej). Nogi lub stelaż wykonany z pełno profilowych prętów o średnicy minimum 12 mm w kształcie płozy, malowany proszkowo na metaliczny kolor Nogi/płozy montowane pod bokami kanapy Nogi/płozy muszą posiadać plastikowe ślizgi zabezpieczające podłogę Kanapa wyposażona w obrotowe plastikowo metalowe łączniki do łączenia sąsiednich modułów kanap. Połączenie to musi być trwałe ale jednocześnie zapewniać możliwość rekonfiguracji przez pracowników technicznych ze strony Zamawiającego. Wszelkie połączenia z konstrukcją pufy muszą być niewidoczne na zewnątrz oraz muszą być zastosowane łączniki umożliwiające wielokrotne rozkręcanie i skręcanie zestawów (np. metalowe mufy wpuszczane w konstrukcje drewnianą pufy). Sposób mocowania należy przedstawić w formie projektu warsztatowego do akceptacji Zamawiającego przed realizacją. Długość dłuższego boku pod zabudowę 630 cm (+/- 3 cm) Długość krótszego boku pod zabudowę 300 cm (+/- 3 cm) Wymiary: Głębokość całkowita siedziska wraz z oparciem 670 mm +/- 3% Wysokość siedziska mm Wysokość całkowita wraz z oparciem mm Wysokość skrzyni siedziska mm Wysokość nóg/płóz (mierzona od podstawy do spodu skrzyni siedziska) mm 7

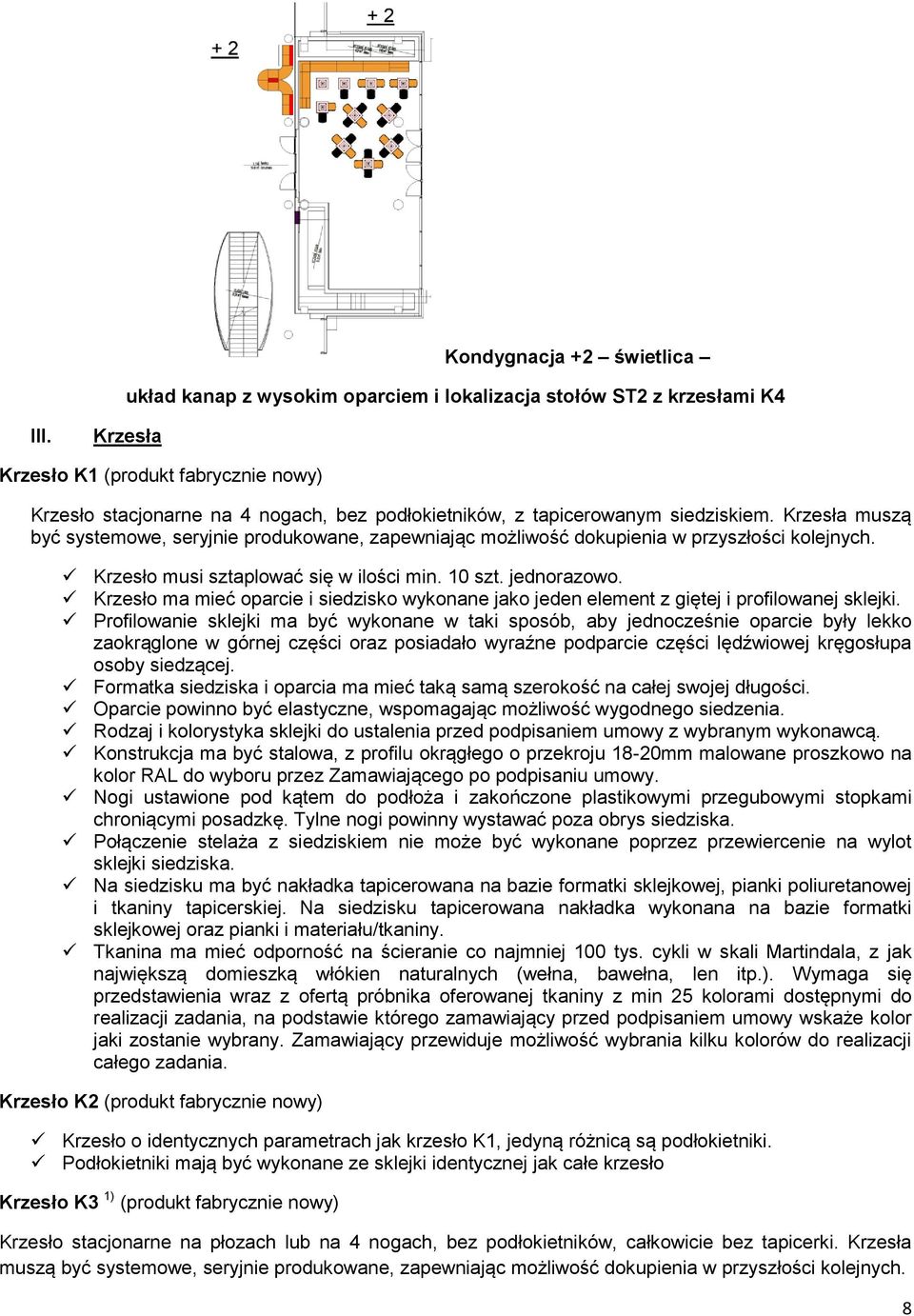

8 Kondygnacja +2 świetlica układ kanap z wysokim oparciem i lokalizacja stołów ST2 z krzesłami K4 III. Krzesła Krzesło K1 (produkt fabrycznie nowy) Krzesło stacjonarne na 4 nogach, bez podłokietników, z tapicerowanym siedziskiem. Krzesła muszą być systemowe, seryjnie produkowane, zapewniając możliwość dokupienia w przyszłości kolejnych. Krzesło musi sztaplować się w ilości min. 10 szt. jednorazowo. Krzesło ma mieć oparcie i siedzisko wykonane jako jeden element z giętej i profilowanej sklejki. Profilowanie sklejki ma być wykonane w taki sposób, aby jednocześnie oparcie były lekko zaokrąglone w górnej części oraz posiadało wyraźne podparcie części lędźwiowej kręgosłupa osoby siedzącej. Formatka siedziska i oparcia ma mieć taką samą szerokość na całej swojej długości. Oparcie powinno być elastyczne, wspomagając możliwość wygodnego siedzenia. Rodzaj i kolorystyka sklejki do ustalenia przed podpisaniem umowy z wybranym wykonawcą. Konstrukcja ma być stalowa, z profilu okrągłego o przekroju 18-20mm malowane proszkowo na kolor RAL do wyboru przez Zamawiającego po podpisaniu umowy. Nogi ustawione pod kątem do podłoża i zakończone plastikowymi przegubowymi stopkami chroniącymi posadzkę. Tylne nogi powinny wystawać poza obrys siedziska. Połączenie stelaża z siedziskiem nie może być wykonane poprzez przewiercenie na wylot sklejki siedziska. Na siedzisku ma być nakładka tapicerowana na bazie formatki sklejkowej, pianki poliuretanowej i tkaniny tapicerskiej. Na siedzisku tapicerowana nakładka wykonana na bazie formatki sklejkowej oraz pianki i materiału/tkaniny. Tkanina ma mieć odporność na ścieranie co najmniej 100 tys. cykli w skali Martindala, z jak największą domieszką włókien naturalnych (wełna, bawełna, len itp.). Wymaga się przedstawienia wraz z ofertą próbnika oferowanej tkaniny z min 25 kolorami dostępnymi do realizacji zadania, na podstawie którego zamawiający przed podpisaniem umowy wskaże kolor jaki zostanie wybrany. Zamawiający przewiduje możliwość wybrania kilku kolorów do realizacji całego zadania. Krzesło K2 (produkt fabrycznie nowy) Krzesło o identycznych parametrach jak krzesło K1, jedyną różnicą są podłokietniki. Podłokietniki mają być wykonane ze sklejki identycznej jak całe krzesło Krzesło K3 1) (produkt fabrycznie nowy) Krzesło stacjonarne na płozach lub na 4 nogach, bez podłokietników, całkowicie bez tapicerki. Krzesła muszą być systemowe, seryjnie produkowane, zapewniając możliwość dokupienia w przyszłości kolejnych. 8

9 Tolerancja wymiarowa: Szerokość siedziska od 380 do 545 mm Wysokość siedziska mm Wysokość krzesła od 800 do 860 mm Głębokość krzesła mm Funkcja sztaplowania min. 5 sztuk (w przypadku krzesła z płozami), min. 10 sztuk (w przypadku krzesła na 4 nogach). Siedzisko i oparcie wykonane ze sklejki bejcowanej lub + naturalny fornir drewniany, bejcowany. Do decyzji Zamawiającego po podpisaniu umowy (do wyceny należy przyjąć wersję z naturalnym fornirem). Ze względu na parametry użytkowe nie dopuszcza się lakierowanej sklejki. Formatka siedziska i oparcia ma mieć taką samą szerokość na całej swojej długości. Rodzaj i kolorystyka sklejki do ustalenia przed podpisaniem umowy z wybranym wykonawcą. Oparcie powinno być elastyczne, wspomagając możliwość wygodnego siedzenia. Profilowanie sklejki ma być wykonane w taki sposób, aby jednocześnie oparcie były lekko zaokrąglone w górnej części oraz posiadało wyraźne podparcie części lędźwiowej kręgosłupa osoby siedzącej. Siedzisko wraz z oparciem wykonane jako jeden element. Stelaż w kształcie zamkniętej płozy wykonany ze prętów stalowych o średnicy mm, lub na czterech nogach wykonanych ze prętów stalowych o średnicy mm, chromowany. Stelaż w tylnej części wystaje poza obrys siedziska, tak by po dostawieniu krzesła do ściany zachowany był dystans między oparciem i ścianą. Siedzisko nie jest przewiercane na wylot. Krzesło K4 1) (produkt fabrycznie nowy) Krzesło o identycznych parametrach jak krzesło K3, jedyną różnicą jest tapicerka na siedzisku i laminowana sklejka. Siedzisko i oparcie wykonane ze sklejki bukowej laminowanej o grubości 9 mm. Siedzisko wraz z oparciem wykonane jako jeden element. Kubełek na oparciu ukształtowany w taki sposób, że na środku widoczne jest wyraźne wybrzuszenie stanowiące podparcie lędźwiowe. Kubełek siedziska z przodu i z tyłu pokryty laminatem o właściwościach trudnopalnych. Ze względu na parametry użytkowe nie dopuszcza się lakierowanej sklejki. Na siedzisku tapicerowana nakładka wykonana na bazie formatki sklejkowej oraz pianki i materiału. Stelaż w kształcie zamkniętej płozy wykonany ze prętów stalowych o średnicy mm lub na 4 nogach o średn mm, chromowany Stelaż wyposażony w plastikowe ślizgi, dla ochrony posadzki Stelaż wystaje poza obrys siedziska Siedzisko połączone ze stelażem za pośrednictwem plastikowych podkładek siodłowych 9

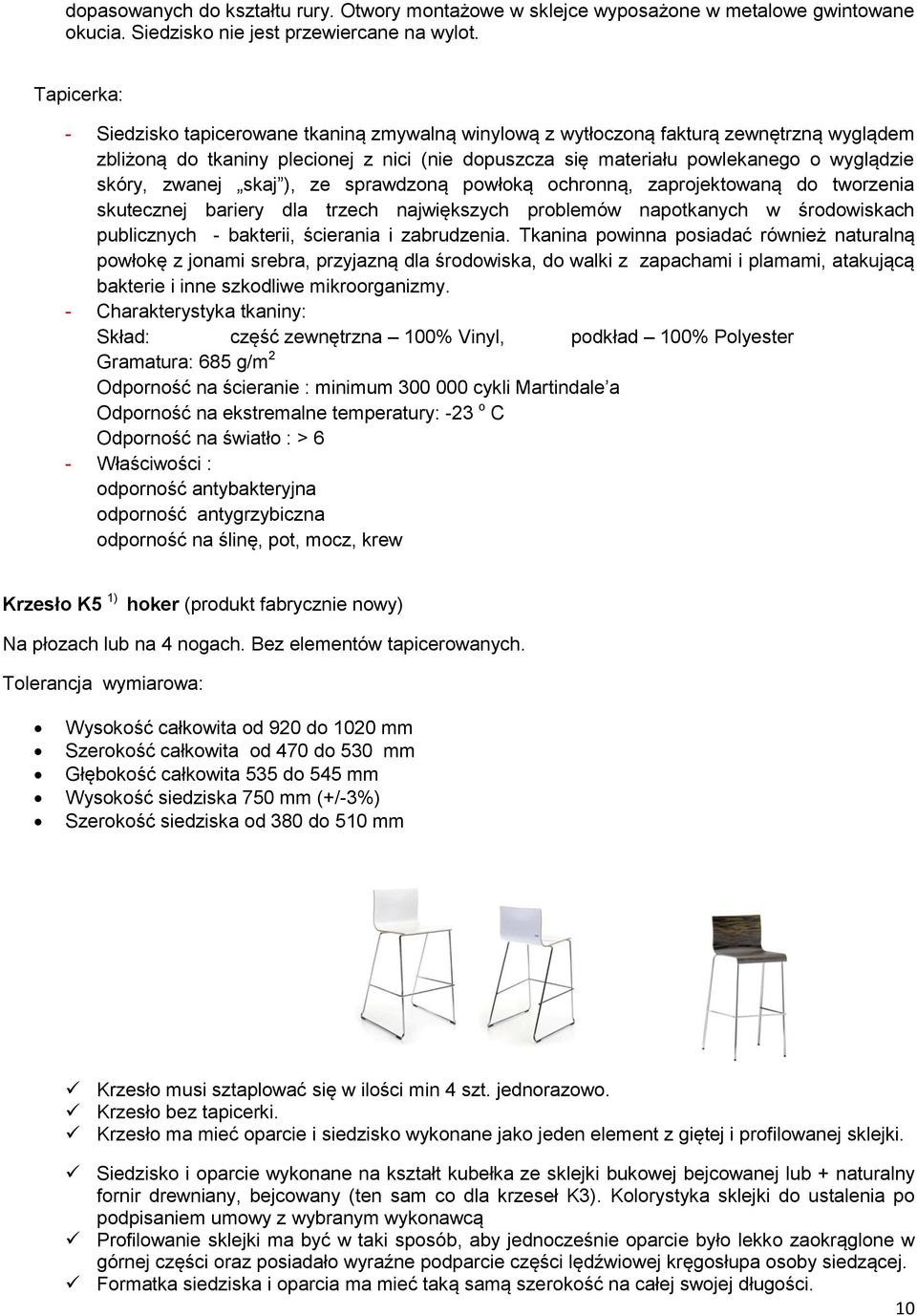

10 dopasowanych do kształtu rury. Otwory montażowe w sklejce wyposażone w metalowe gwintowane okucia. Siedzisko nie jest przewiercane na wylot. Tapicerka: - Siedzisko tapicerowane tkaniną zmywalną winylową z wytłoczoną fakturą zewnętrzną wyglądem zbliżoną do tkaniny plecionej z nici (nie dopuszcza się materiału powlekanego o wyglądzie skóry, zwanej skaj ), ze sprawdzoną powłoką ochronną, zaprojektowaną do tworzenia skutecznej bariery dla trzech największych problemów napotkanych w środowiskach publicznych - bakterii, ścierania i zabrudzenia. Tkanina powinna posiadać również naturalną powłokę z jonami srebra, przyjazną dla środowiska, do walki z zapachami i plamami, atakującą bakterie i inne szkodliwe mikroorganizmy. - Charakterystyka tkaniny: Skład: część zewnętrzna 100% Vinyl, podkład 100% Polyester Gramatura: 685 g/m 2 Odporność na ścieranie : minimum cykli Martindale a Odporność na ekstremalne temperatury: -23 o C Odporność na światło : > 6 - Właściwości : odporność antybakteryjna odporność antygrzybiczna odporność na ślinę, pot, mocz, krew Krzesło K5 1) hoker (produkt fabrycznie nowy) Na płozach lub na 4 nogach. Bez elementów tapicerowanych. Tolerancja wymiarowa: Wysokość całkowita od 920 do 1020 mm Szerokość całkowita od 470 do 530 mm Głębokość całkowita 535 do 545 mm Wysokość siedziska 750 mm (+/-3%) Szerokość siedziska od 380 do 510 mm Krzesło musi sztaplować się w ilości min 4 szt. jednorazowo. Krzesło bez tapicerki. Krzesło ma mieć oparcie i siedzisko wykonane jako jeden element z giętej i profilowanej sklejki. Siedzisko i oparcie wykonane na kształt kubełka ze sklejki bukowej bejcowanej lub + naturalny fornir drewniany, bejcowany (ten sam co dla krzeseł K3). Kolorystyka sklejki do ustalenia po podpisaniem umowy z wybranym wykonawcą Profilowanie sklejki ma być w taki sposób, aby jednocześnie oparcie było lekko zaokrąglone w górnej części oraz posiadało wyraźne podparcie części lędźwiowej kręgosłupa osoby siedzącej. Formatka siedziska i oparcia ma mieć taką samą szerokość na całej swojej długości. 10

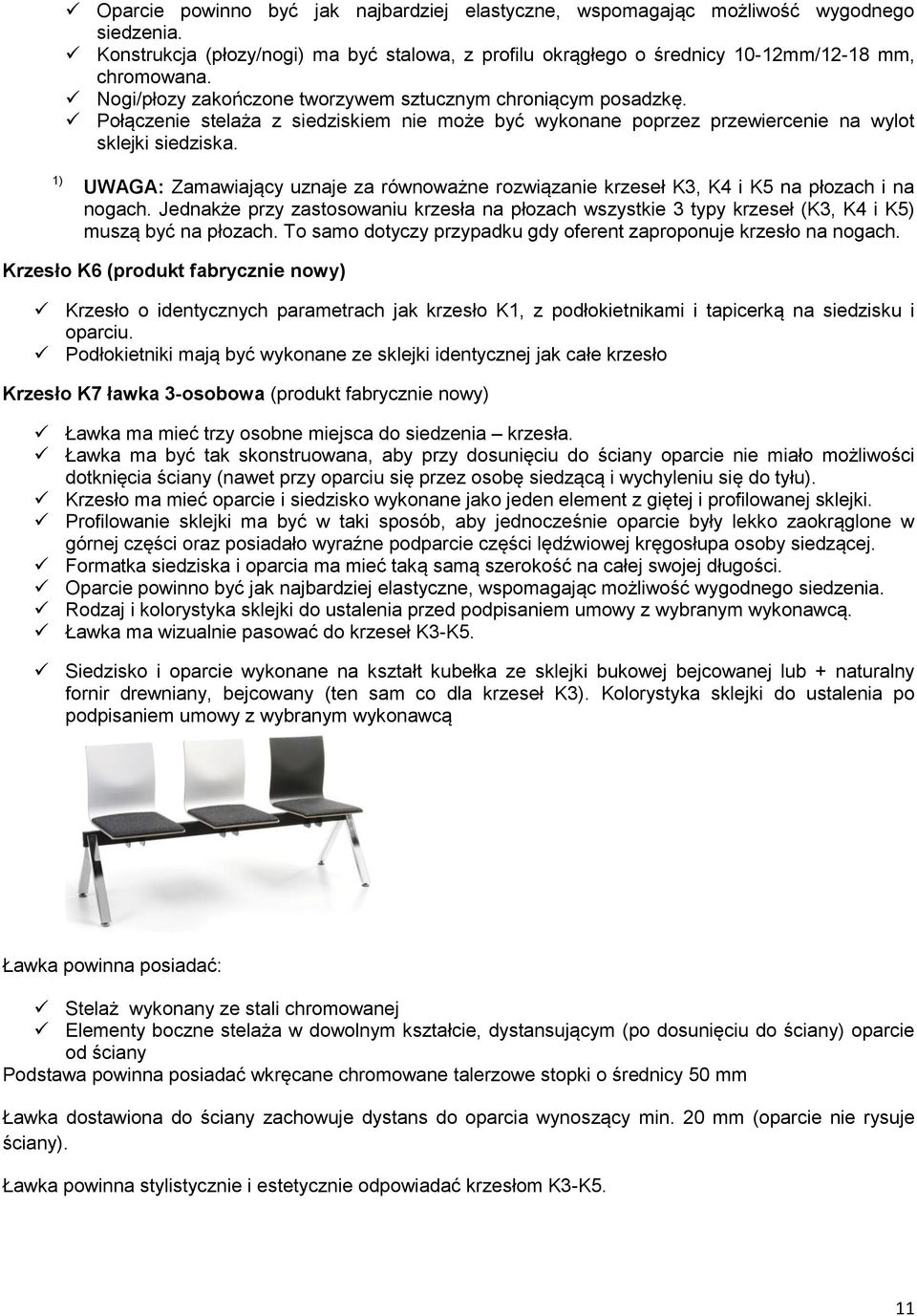

11 Oparcie powinno być jak najbardziej elastyczne, wspomagając możliwość wygodnego siedzenia. Konstrukcja (płozy/nogi) ma być stalowa, z profilu okrągłego o średnicy 10-12mm/12-18 mm, chromowana. Nogi/płozy zakończone tworzywem sztucznym chroniącym posadzkę. Połączenie stelaża z siedziskiem nie może być wykonane poprzez przewiercenie na wylot sklejki siedziska. 1) UWAGA: Zamawiający uznaje za równoważne rozwiązanie krzeseł K3, K4 i K5 na płozach i na nogach. Jednakże przy zastosowaniu krzesła na płozach wszystkie 3 typy krzeseł (K3, K4 i K5) muszą być na płozach. To samo dotyczy przypadku gdy oferent zaproponuje krzesło na nogach. Krzesło K6 (produkt fabrycznie nowy) Krzesło o identycznych parametrach jak krzesło K1, z podłokietnikami i tapicerką na siedzisku i oparciu. Podłokietniki mają być wykonane ze sklejki identycznej jak całe krzesło Krzesło K7 ławka 3-osobowa (produkt fabrycznie nowy) Ławka ma mieć trzy osobne miejsca do siedzenia krzesła. Ławka ma być tak skonstruowana, aby przy dosunięciu do ściany oparcie nie miało możliwości dotknięcia ściany (nawet przy oparciu się przez osobę siedzącą i wychyleniu się do tyłu). Krzesło ma mieć oparcie i siedzisko wykonane jako jeden element z giętej i profilowanej sklejki. Profilowanie sklejki ma być w taki sposób, aby jednocześnie oparcie były lekko zaokrąglone w górnej części oraz posiadało wyraźne podparcie części lędźwiowej kręgosłupa osoby siedzącej. Formatka siedziska i oparcia ma mieć taką samą szerokość na całej swojej długości. Oparcie powinno być jak najbardziej elastyczne, wspomagając możliwość wygodnego siedzenia. Rodzaj i kolorystyka sklejki do ustalenia przed podpisaniem umowy z wybranym wykonawcą. Ławka ma wizualnie pasować do krzeseł K3-K5. Siedzisko i oparcie wykonane na kształt kubełka ze sklejki bukowej bejcowanej lub + naturalny fornir drewniany, bejcowany (ten sam co dla krzeseł K3). Kolorystyka sklejki do ustalenia po podpisaniem umowy z wybranym wykonawcą Ławka powinna posiadać: Stelaż wykonany ze stali chromowanej Elementy boczne stelaża w dowolnym kształcie, dystansującym (po dosunięciu do ściany) oparcie od ściany Podstawa powinna posiadać wkręcane chromowane talerzowe stopki o średnicy 50 mm Ławka dostawiona do ściany zachowuje dystans do oparcia wynoszący min. 20 mm (oparcie nie rysuje ściany). Ławka powinna stylistycznie i estetycznie odpowiadać krzesłom K3-K5. 11

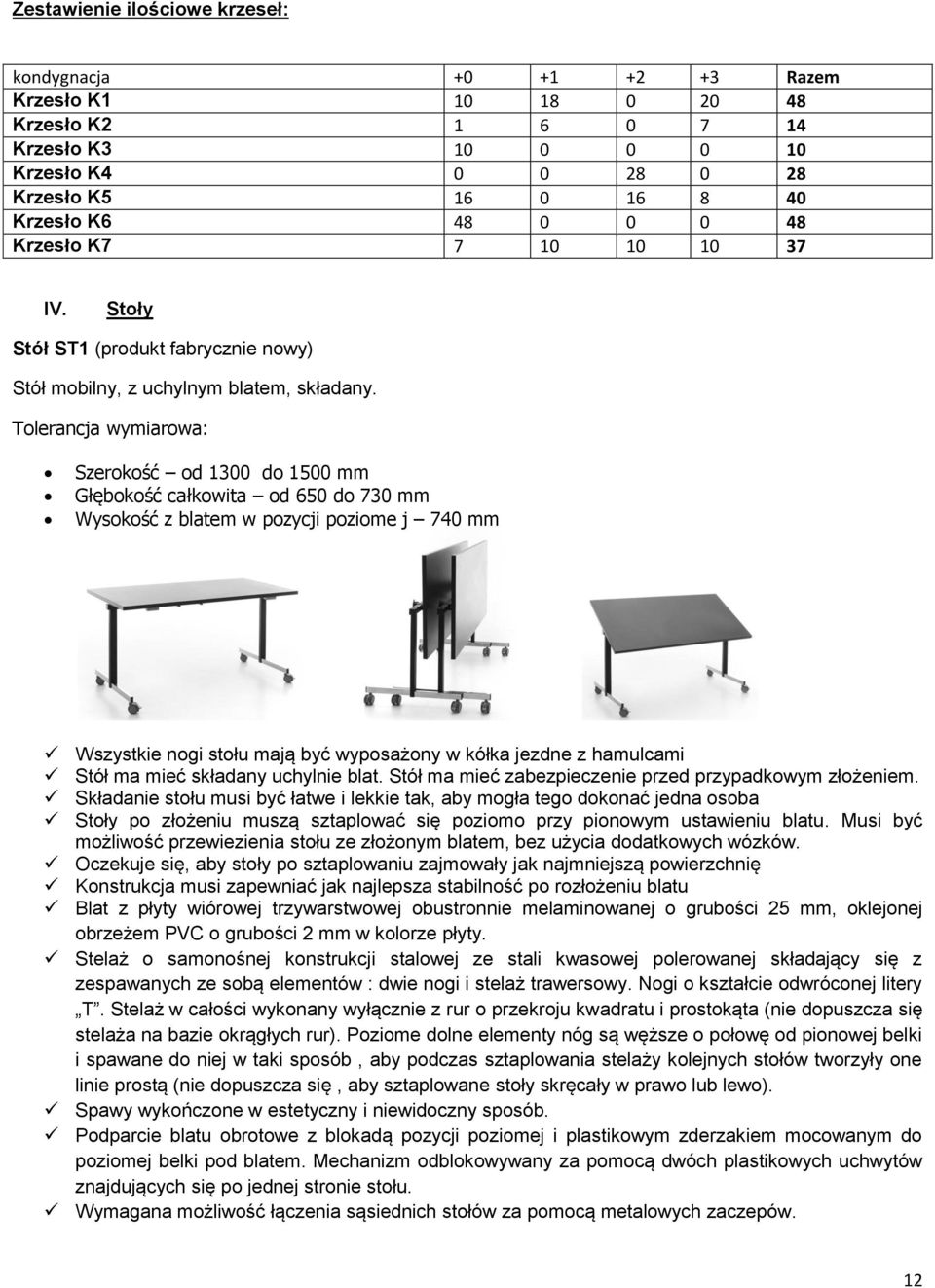

12 Zestawienie ilościowe krzeseł: kondygnacja Razem Krzesło K Krzesło K Krzesło K Krzesło K Krzesło K Krzesło K Krzesło K IV. Stoły Stół ST1 (produkt fabrycznie nowy) Stół mobilny, z uchylnym blatem, składany. Tolerancja wymiarowa: Szerokość od 1300 do 1500 mm Głębokość całkowita od 650 do 730 mm Wysokość z blatem w pozycji poziome j 740 mm Wszystkie nogi stołu mają być wyposażony w kółka jezdne z hamulcami Stół ma mieć składany uchylnie blat. Stół ma mieć zabezpieczenie przed przypadkowym złożeniem. Składanie stołu musi być łatwe i lekkie tak, aby mogła tego dokonać jedna osoba Stoły po złożeniu muszą sztaplować się poziomo przy pionowym ustawieniu blatu. Musi być możliwość przewiezienia stołu ze złożonym blatem, bez użycia dodatkowych wózków. Oczekuje się, aby stoły po sztaplowaniu zajmowały jak najmniejszą powierzchnię Konstrukcja musi zapewniać jak najlepsza stabilność po rozłożeniu blatu Blat z płyty wiórowej trzywarstwowej obustronnie melaminowanej o grubości 25 mm, oklejonej obrzeżem PVC o grubości 2 mm w kolorze płyty. Stelaż o samonośnej konstrukcji stalowej ze stali kwasowej polerowanej składający się z zespawanych ze sobą elementów : dwie nogi i stelaż trawersowy. Nogi o kształcie odwróconej litery T. Stelaż w całości wykonany wyłącznie z rur o przekroju kwadratu i prostokąta (nie dopuszcza się stelaża na bazie okrągłych rur). Poziome dolne elementy nóg są węższe o połowę od pionowej belki i spawane do niej w taki sposób, aby podczas sztaplowania stelaży kolejnych stołów tworzyły one linie prostą (nie dopuszcza się, aby sztaplowane stoły skręcały w prawo lub lewo). Spawy wykończone w estetyczny i niewidoczny sposób. Podparcie blatu obrotowe z blokadą pozycji poziomej i plastikowym zderzakiem mocowanym do poziomej belki pod blatem. Mechanizm odblokowywany za pomocą dwóch plastikowych uchwytów znajdujących się po jednej stronie stołu. Wymagana możliwość łączenia sąsiednich stołów za pomocą metalowych zaczepów. 12

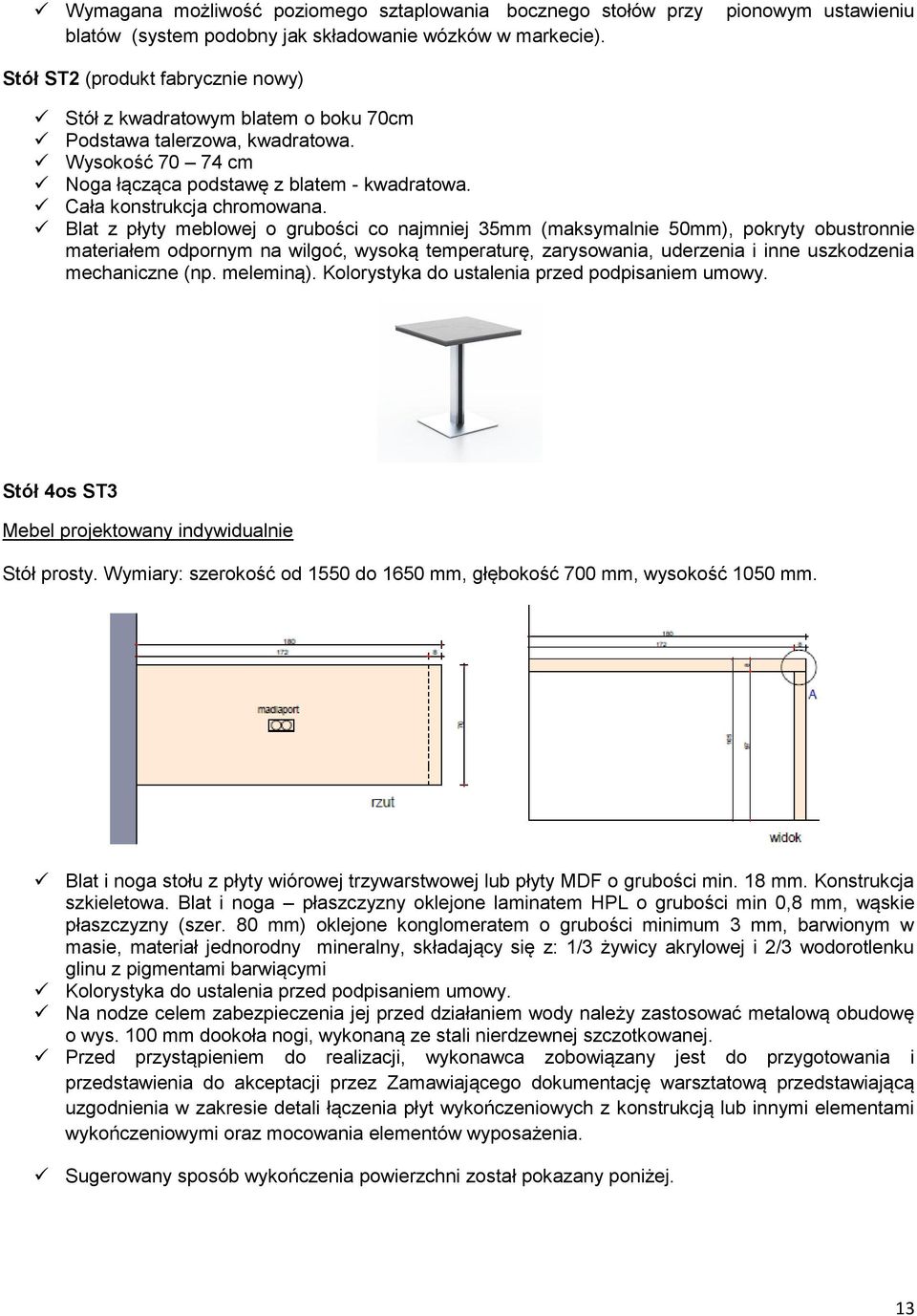

13 Wymagana możliwość poziomego sztaplowania bocznego stołów przy blatów (system podobny jak składowanie wózków w markecie). pionowym ustawieniu Stół ST2 (produkt fabrycznie nowy) Stół z kwadratowym blatem o boku 70cm Podstawa talerzowa, kwadratowa. Wysokość cm Noga łącząca podstawę z blatem - kwadratowa. Cała konstrukcja chromowana. Blat z płyty meblowej o grubości co najmniej 35mm (maksymalnie 50mm), pokryty obustronnie materiałem odpornym na wilgoć, wysoką temperaturę, zarysowania, uderzenia i inne uszkodzenia mechaniczne (np. meleminą). Kolorystyka do ustalenia przed podpisaniem umowy. Stół 4os ST3 Mebel projektowany indywidualnie Stół prosty. Wymiary: szerokość od 1550 do 1650 mm, głębokość 700 mm, wysokość 1050 mm. Blat i noga stołu z płyty wiórowej trzywarstwowej lub płyty MDF o grubości min. 18 mm. Konstrukcja szkieletowa. Blat i noga płaszczyzny oklejone laminatem HPL o grubości min 0,8 mm, wąskie płaszczyzny (szer. 80 mm) oklejone konglomeratem o grubości minimum 3 mm, barwionym w masie, materiał jednorodny mineralny, składający się z: 1/3 żywicy akrylowej i 2/3 wodorotlenku glinu z pigmentami barwiącymi Kolorystyka do ustalenia przed podpisaniem umowy. Na nodze celem zabezpieczenia jej przed działaniem wody należy zastosować metalową obudowę o wys. 100 mm dookoła nogi, wykonaną ze stali nierdzewnej szczotkowanej. Przed przystąpieniem do realizacji, wykonawca zobowiązany jest do przygotowania i przedstawienia do akceptacji przez Zamawiającego dokumentację warsztatową przedstawiającą uzgodnienia w zakresie detali łączenia płyt wykończeniowych z konstrukcją lub innymi elementami wykończeniowymi oraz mocowania elementów wyposażenia. Sugerowany sposób wykończenia powierzchni został pokazany poniżej. 13

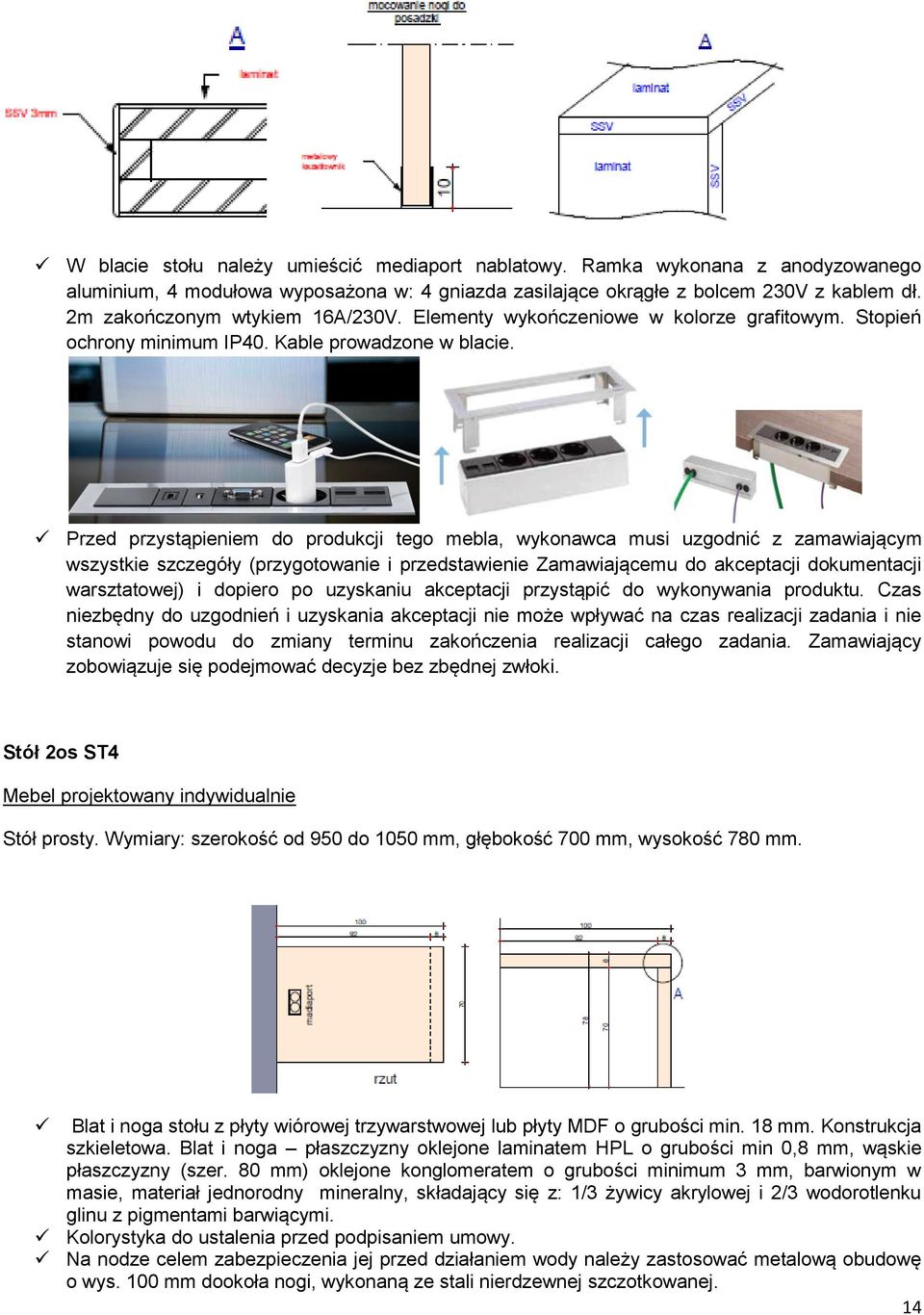

14 W blacie stołu należy umieścić mediaport nablatowy. Ramka wykonana z anodyzowanego aluminium, 4 modułowa wyposażona w: 4 gniazda zasilające okrągłe z bolcem 230V z kablem dł. 2m zakończonym wtykiem 16A/230V. Elementy wykończeniowe w kolorze grafitowym. Stopień ochrony minimum IP40. Kable prowadzone w blacie. Przed przystąpieniem do produkcji tego mebla, wykonawca musi uzgodnić z zamawiającym wszystkie szczegóły (przygotowanie i przedstawienie Zamawiającemu do akceptacji dokumentacji warsztatowej) i dopiero po uzyskaniu akceptacji przystąpić do wykonywania produktu. Czas niezbędny do uzgodnień i uzyskania akceptacji nie może wpływać na czas realizacji zadania i nie stanowi powodu do zmiany terminu zakończenia realizacji całego zadania. Zamawiający zobowiązuje się podejmować decyzje bez zbędnej zwłoki. Stół 2os ST4 Mebel projektowany indywidualnie Stół prosty. Wymiary: szerokość od 950 do 1050 mm, głębokość 700 mm, wysokość 780 mm. Blat i noga stołu z płyty wiórowej trzywarstwowej lub płyty MDF o grubości min. 18 mm. Konstrukcja szkieletowa. Blat i noga płaszczyzny oklejone laminatem HPL o grubości min 0,8 mm, wąskie płaszczyzny (szer. 80 mm) oklejone konglomeratem o grubości minimum 3 mm, barwionym w masie, materiał jednorodny mineralny, składający się z: 1/3 żywicy akrylowej i 2/3 wodorotlenku glinu z pigmentami barwiącymi. Kolorystyka do ustalenia przed podpisaniem umowy. Na nodze celem zabezpieczenia jej przed działaniem wody należy zastosować metalową obudowę o wys. 100 mm dookoła nogi, wykonaną ze stali nierdzewnej szczotkowanej. 14

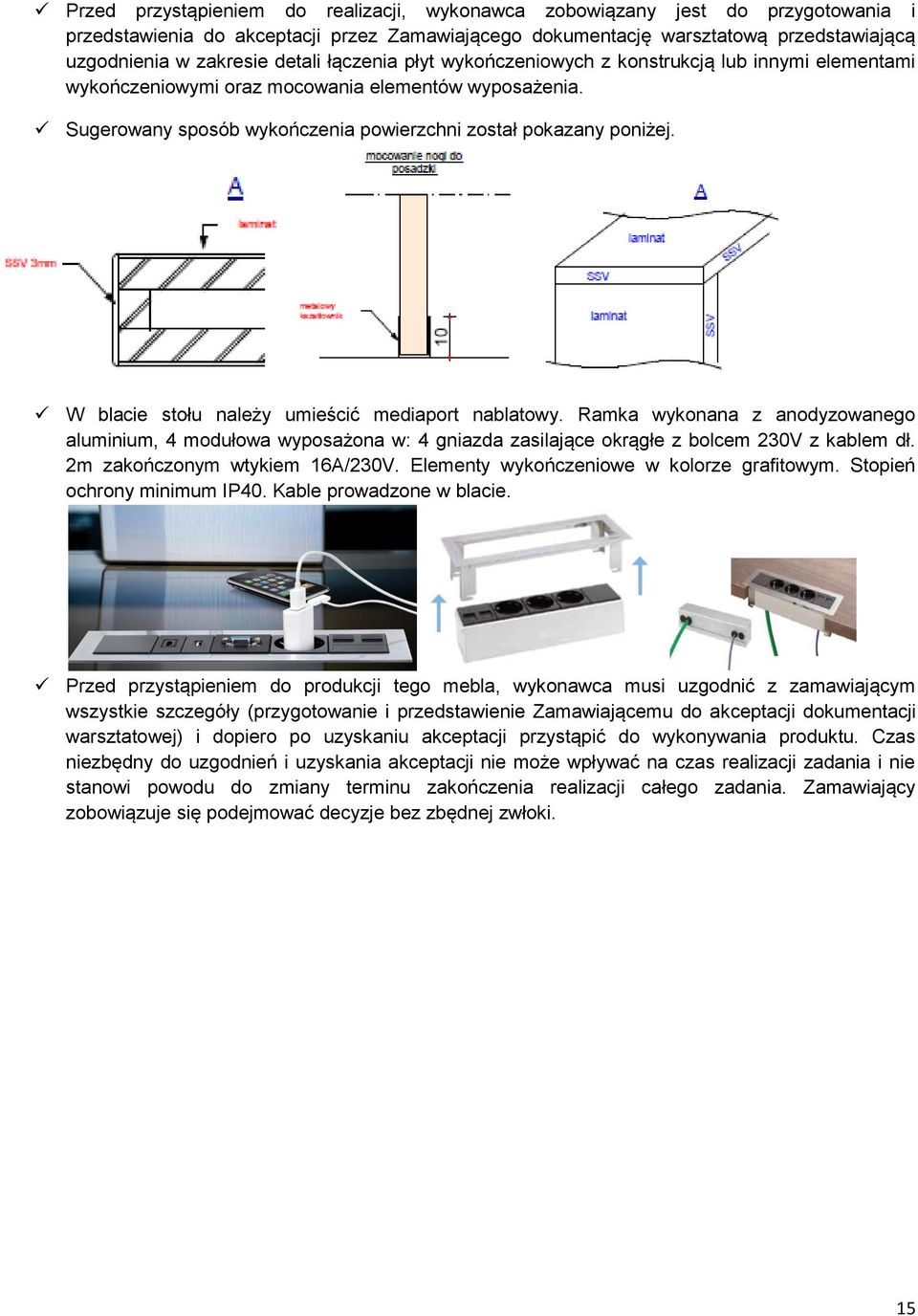

15 Przed przystąpieniem do realizacji, wykonawca zobowiązany jest do przygotowania i przedstawienia do akceptacji przez Zamawiającego dokumentację warsztatową przedstawiającą uzgodnienia w zakresie detali łączenia płyt wykończeniowych z konstrukcją lub innymi elementami wykończeniowymi oraz mocowania elementów wyposażenia. Sugerowany sposób wykończenia powierzchni został pokazany poniżej. W blacie stołu należy umieścić mediaport nablatowy. Ramka wykonana z anodyzowanego aluminium, 4 modułowa wyposażona w: 4 gniazda zasilające okrągłe z bolcem 230V z kablem dł. 2m zakończonym wtykiem 16A/230V. Elementy wykończeniowe w kolorze grafitowym. Stopień ochrony minimum IP40. Kable prowadzone w blacie. Przed przystąpieniem do produkcji tego mebla, wykonawca musi uzgodnić z zamawiającym wszystkie szczegóły (przygotowanie i przedstawienie Zamawiającemu do akceptacji dokumentacji warsztatowej) i dopiero po uzyskaniu akceptacji przystąpić do wykonywania produktu. Czas niezbędny do uzgodnień i uzyskania akceptacji nie może wpływać na czas realizacji zadania i nie stanowi powodu do zmiany terminu zakończenia realizacji całego zadania. Zamawiający zobowiązuje się podejmować decyzje bez zbędnej zwłoki. 15

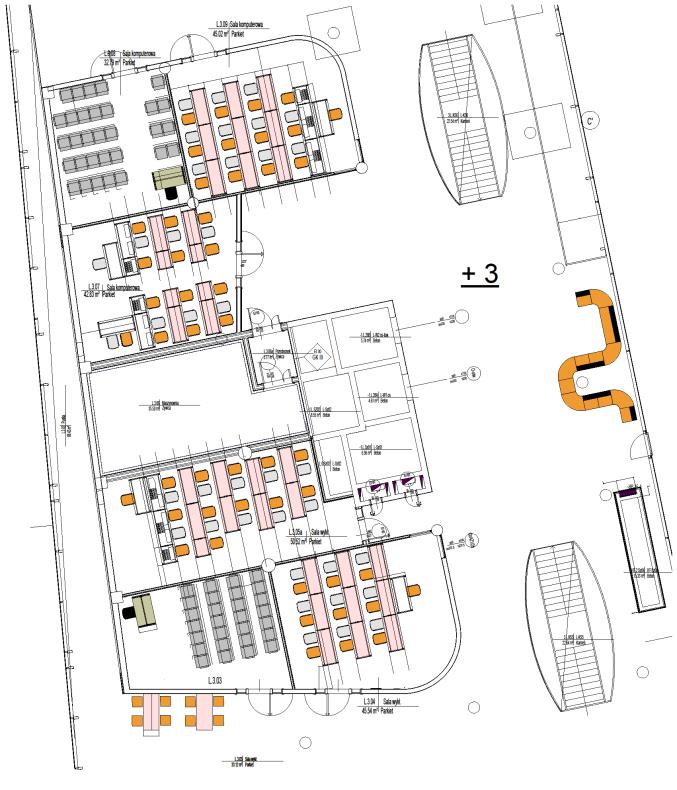

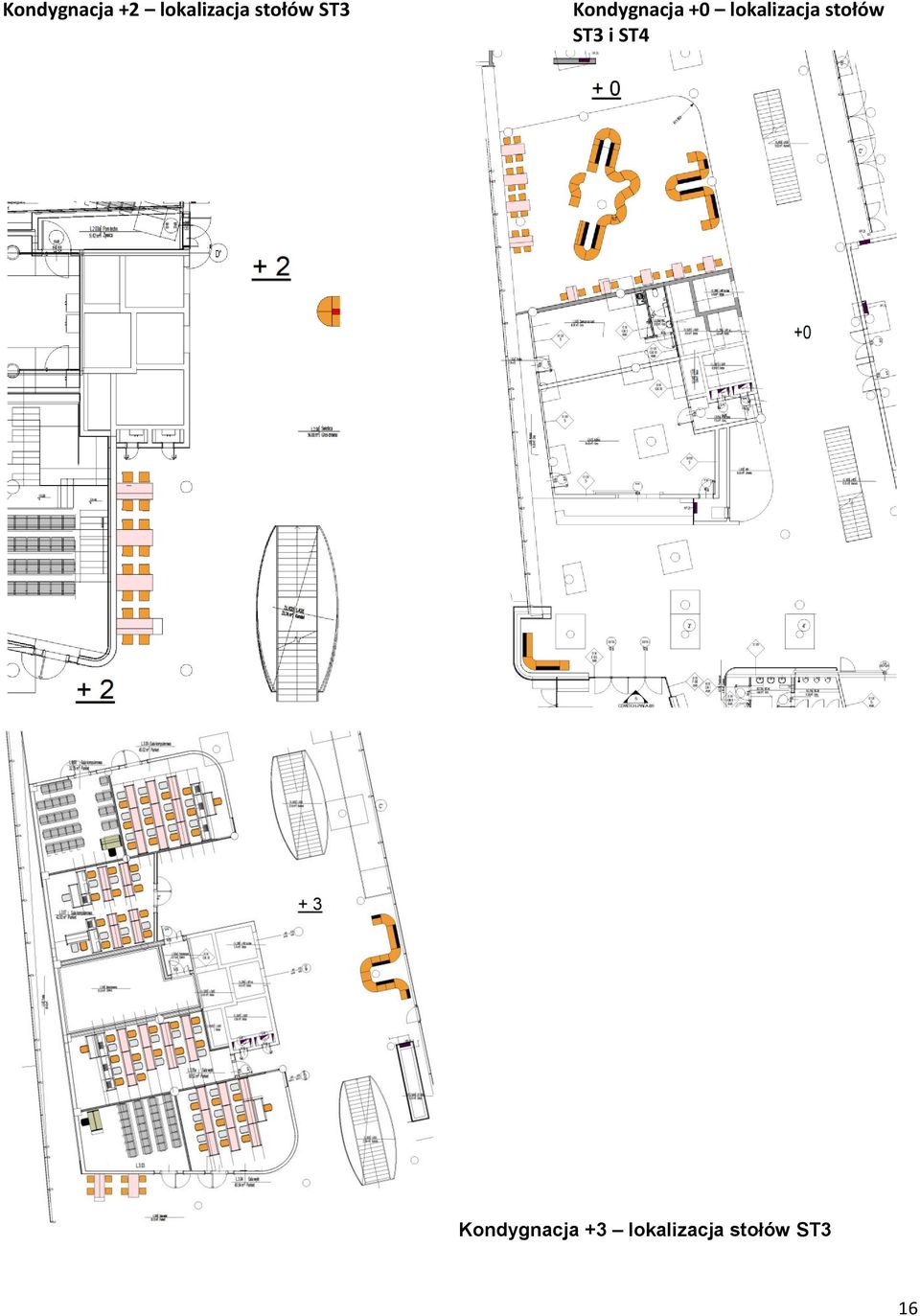

16 Kondygnacja +2 lokalizacja stołów ST3 Kondygnacja +0 lokalizacja stołów ST3 i ST4 Kondygnacja +3 lokalizacja stołów ST3 16

17 V. Biurka Biurko B1/A (produkt fabrycznie nowy) Biurko systemowe, seryjnie produkowane, zapewniające możliwość dokupienia w przyszłości kolejnych. Biurko ma wymiary 140x80cm, oraz wysokość zgodnie z normą PN-EN527-1:2011 typ A dla osób siedzących. Konstrukcja stalowa, lakierowana proszkowo, nogi zakończone tworzywem sztucznym chroniącym posadzkę. Blat z płyty meblowej grubości 22-25mm, pokryty materiałem odpornym na wilgoć, wysoką temperaturę, zarysowania, uderzenia i inne uszkodzenia mechaniczne. Kolorystyka do ustalenia przed podpisaniem umowy. Biurko B1/B (produkt fabrycznie nowy) Biurko systemowe, seryjnie produkowane, zapewniając możliwość dokupienia w przyszłości kolejnych. Biurko ma wymiary 120x60cm, oraz wysokość zgodnie z normą PN-EN527-1:2011 typ A dla osób siedzących. Konstrukcja ma być stalowa, lakierowana proszkowo, nogi zakończone tworzywem sztucznym chroniącym posadzkę. Blat z płyty meblowej grubości 22-25mm, pokryty materiałem odpornym na wilgoć, wysoką temperaturę, zarysowania, uderzenia i inne uszkodzenia mechaniczne. Kolorystyka do ustalenia przed podpisaniem umowy. Biurko B1/C (produkt fabrycznie nowy) Biurko systemowe, seryjnie produkowane, zapewniając możliwość dokupienia w przyszłości kolejnych. Biurko ma wymiary 160x80cm, oraz wysokość zgodnie z normą PN-EN527-1:2011 typ A dla osób siedzących. Konstrukcja ma być stalowa, lakierowana proszkowo, nogi zakończone tworzywem sztucznym chroniącym posadzkę. Blat z płyty meblowej grubości 22-25mm, pokryty materiałem odpornym na wilgoć, wysoką temperaturę, zarysowania, uderzenia i inne uszkodzenia mechaniczne. 17

18 Kolorystyka do ustalenia przed podpisaniem umowy. Osłona dolna do biurka B1/A/B/C Osłona ma mieć szerokość dostosowaną do szerokości biurka B1 Wysokość min 30cm Osłona ma być wykonana z płyty meblowej w kolorze blatu biurka Mocowanie osłony od spodu do blatu lub konstrukcji biurka Biurko B2os (produkt fabrycznie nowy) Biurko systemowe, seryjnie produkowane, zapewniając możliwość dokupienia w przyszłości kolejnych. Biurko ma mieć wymiary 160x70cm, oraz wysokość zgodnie z normą PN-EN527-1:2011 typ A dla osób siedzących. Konstrukcja ma być stalowa, lakierowana proszkowo, nogi zakończone tworzywem sztucznym chroniącym posadzkę. Blat z płyty meblowej grubości 22-25mm, pokryty materiałem odpornym na wilgoć, wysoką temperaturę, zarysowania, uderzenia i inne uszkodzenia mechaniczne. Kolorystyka do ustalenia przed podpisaniem umowy. Biurko B4os (produkt fabrycznie nowy) Biurko systemowe, seryjnie produkowane, zapewniając możliwość dokupienia w przyszłości kolejnych. Biurko modułowe łączone, składające się z dwóch połączonych ze sobą stołów o wymiarach 160x70cm, dając w sumie stół o wymiarze 320x70cm oraz wysokość zgodnie z normą PN-EN527-1:2011 typ A dla osób siedzących. Łączenie ma być trwałe, wykonane przy pomocy blach stalowych przykręconych od spodu do blatu. Stelaż biurka (całego modułu 320/70) metalowy spawano-skręcany, złożony z pięciu nóg. Nogi zewnętrzne, po dwie połączone na stałe poprzeczką w ramkę. Ramki połączone ze sobą pod powierzchnią blatu. Noga wewnętrzna cofnięta od krawędzi blatu min. o 325 mm. Konstrukcja ma być stalowa, lakierowana proszkowo, nogi zakończone tworzywem sztucznym chroniącym posadzkę. Blat z płyty meblowej grubości 22-25mm, pokryty materiałem odpornym na wilgoć, wysoką temperaturę, zarysowania, uderzenia i inne uszkodzenia mechaniczne. Kolorystyka do ustalenia przed podpisaniem umowy. 18

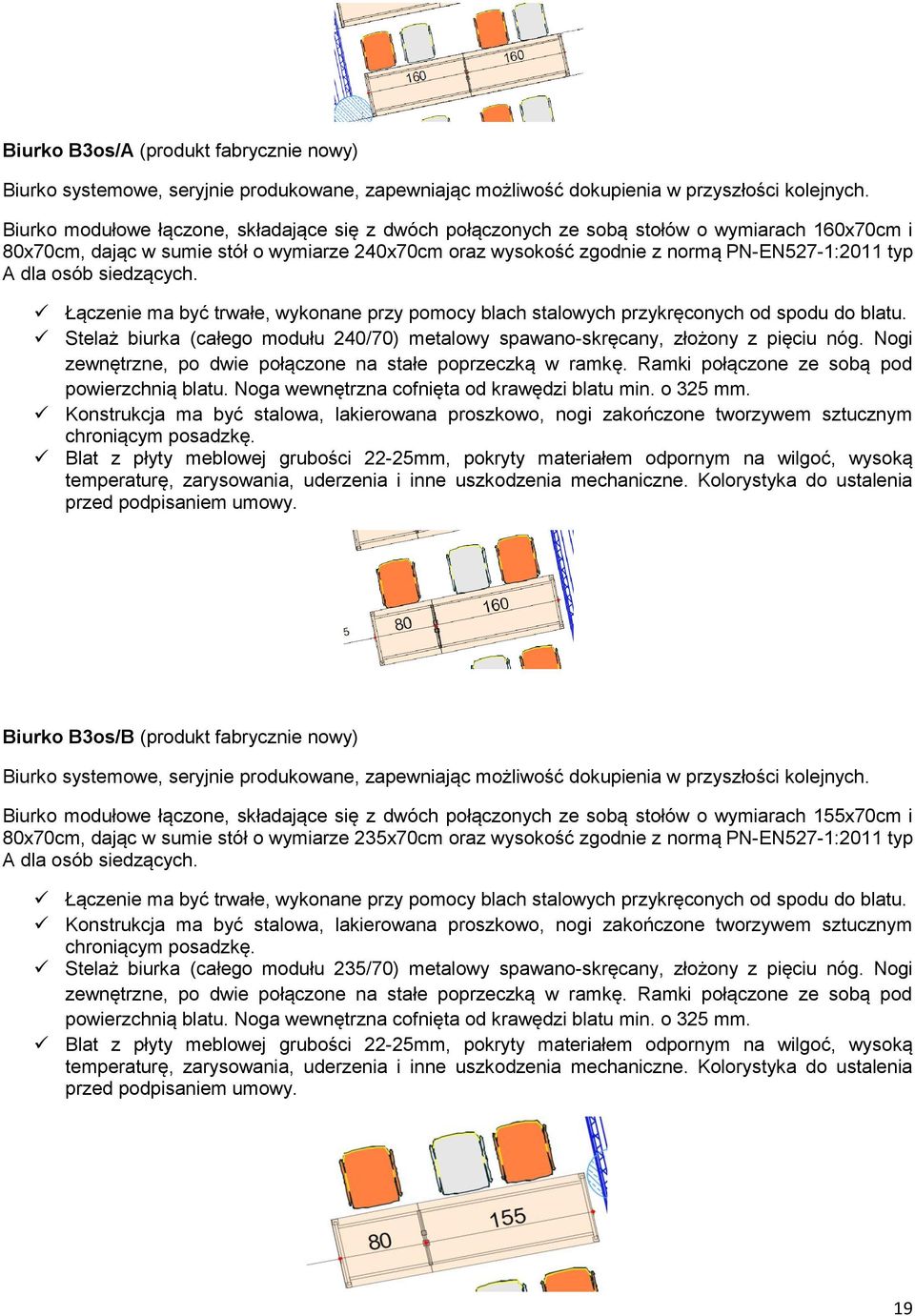

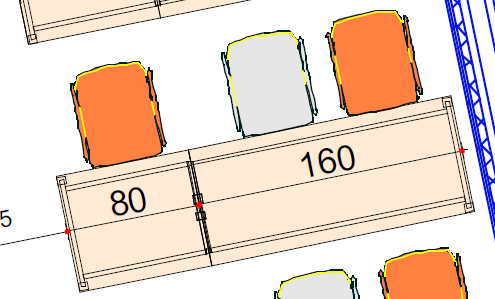

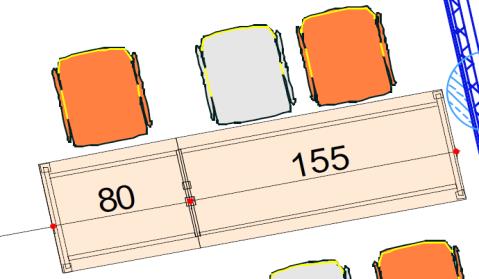

19 Biurko B3os/A (produkt fabrycznie nowy) Biurko systemowe, seryjnie produkowane, zapewniając możliwość dokupienia w przyszłości kolejnych. Biurko modułowe łączone, składające się z dwóch połączonych ze sobą stołów o wymiarach 160x70cm i 80x70cm, dając w sumie stół o wymiarze 240x70cm oraz wysokość zgodnie z normą PN-EN527-1:2011 typ A dla osób siedzących. Łączenie ma być trwałe, wykonane przy pomocy blach stalowych przykręconych od spodu do blatu. Stelaż biurka (całego modułu 240/70) metalowy spawano-skręcany, złożony z pięciu nóg. Nogi zewnętrzne, po dwie połączone na stałe poprzeczką w ramkę. Ramki połączone ze sobą pod powierzchnią blatu. Noga wewnętrzna cofnięta od krawędzi blatu min. o 325 mm. Konstrukcja ma być stalowa, lakierowana proszkowo, nogi zakończone tworzywem sztucznym chroniącym posadzkę. Blat z płyty meblowej grubości 22-25mm, pokryty materiałem odpornym na wilgoć, wysoką temperaturę, zarysowania, uderzenia i inne uszkodzenia mechaniczne. Kolorystyka do ustalenia przed podpisaniem umowy. Biurko B3os/B (produkt fabrycznie nowy) Biurko systemowe, seryjnie produkowane, zapewniając możliwość dokupienia w przyszłości kolejnych. Biurko modułowe łączone, składające się z dwóch połączonych ze sobą stołów o wymiarach 155x70cm i 80x70cm, dając w sumie stół o wymiarze 235x70cm oraz wysokość zgodnie z normą PN-EN527-1:2011 typ A dla osób siedzących. Łączenie ma być trwałe, wykonane przy pomocy blach stalowych przykręconych od spodu do blatu. Konstrukcja ma być stalowa, lakierowana proszkowo, nogi zakończone tworzywem sztucznym chroniącym posadzkę. Stelaż biurka (całego modułu 235/70) metalowy spawano-skręcany, złożony z pięciu nóg. Nogi zewnętrzne, po dwie połączone na stałe poprzeczką w ramkę. Ramki połączone ze sobą pod powierzchnią blatu. Noga wewnętrzna cofnięta od krawędzi blatu min. o 325 mm. Blat z płyty meblowej grubości 22-25mm, pokryty materiałem odpornym na wilgoć, wysoką temperaturę, zarysowania, uderzenia i inne uszkodzenia mechaniczne. Kolorystyka do ustalenia przed podpisaniem umowy. 19

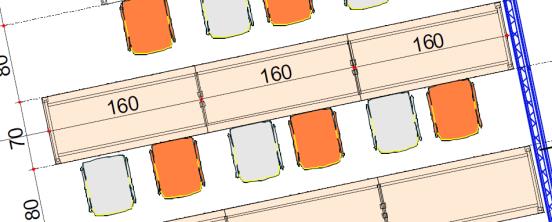

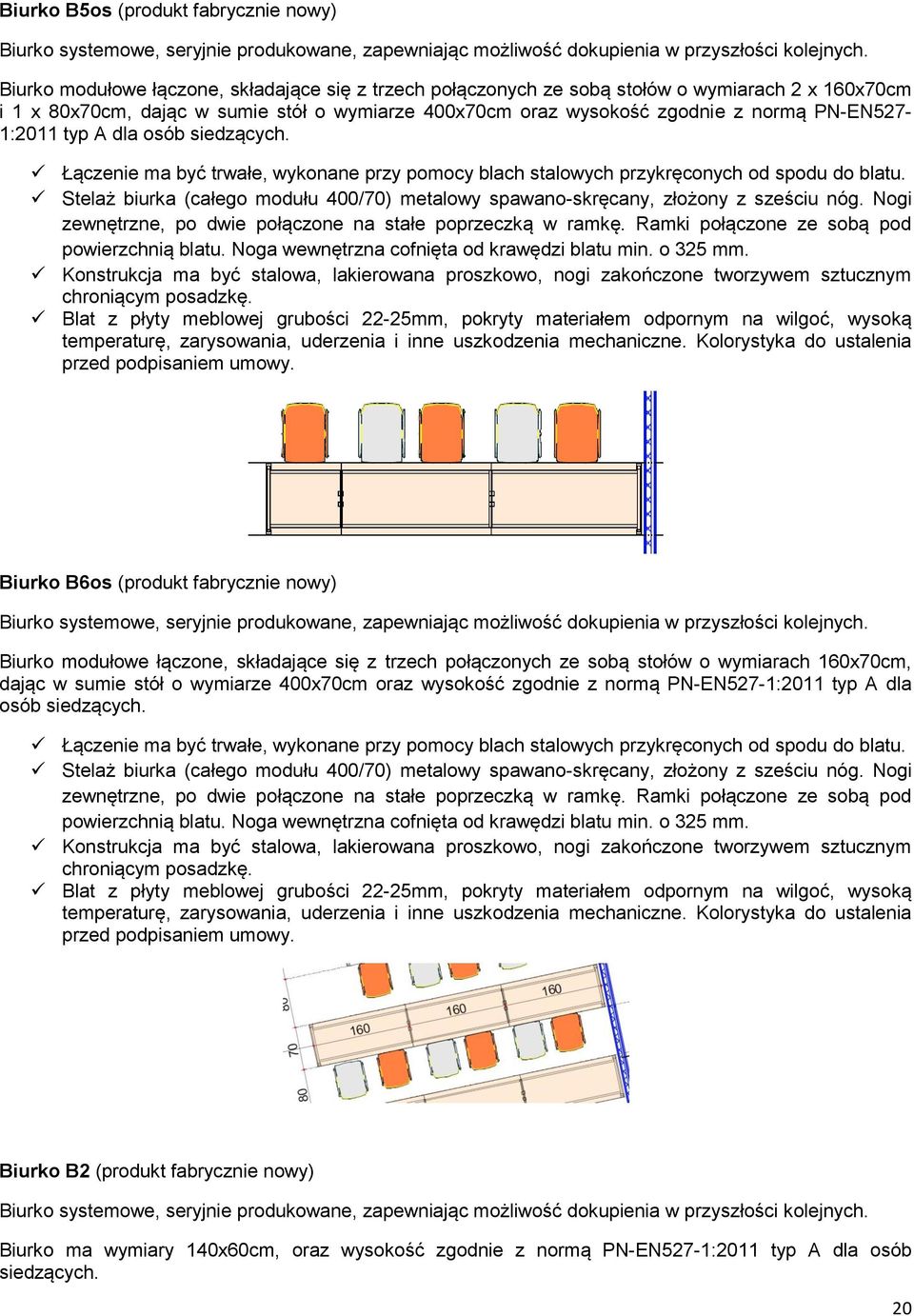

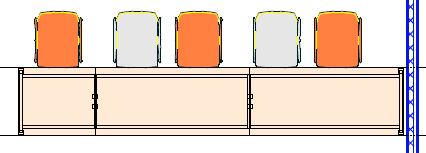

20 Biurko B5os (produkt fabrycznie nowy) Biurko systemowe, seryjnie produkowane, zapewniając możliwość dokupienia w przyszłości kolejnych. Biurko modułowe łączone, składające się z trzech połączonych ze sobą stołów o wymiarach 2 x 160x70cm i 1 x 80x70cm, dając w sumie stół o wymiarze 400x70cm oraz wysokość zgodnie z normą PN-EN527-1:2011 typ A dla osób siedzących. Łączenie ma być trwałe, wykonane przy pomocy blach stalowych przykręconych od spodu do blatu. Stelaż biurka (całego modułu 400/70) metalowy spawano-skręcany, złożony z sześciu nóg. Nogi zewnętrzne, po dwie połączone na stałe poprzeczką w ramkę. Ramki połączone ze sobą pod powierzchnią blatu. Noga wewnętrzna cofnięta od krawędzi blatu min. o 325 mm. Konstrukcja ma być stalowa, lakierowana proszkowo, nogi zakończone tworzywem sztucznym chroniącym posadzkę. Blat z płyty meblowej grubości 22-25mm, pokryty materiałem odpornym na wilgoć, wysoką temperaturę, zarysowania, uderzenia i inne uszkodzenia mechaniczne. Kolorystyka do ustalenia przed podpisaniem umowy. Biurko B6os (produkt fabrycznie nowy) Biurko systemowe, seryjnie produkowane, zapewniając możliwość dokupienia w przyszłości kolejnych. Biurko modułowe łączone, składające się z trzech połączonych ze sobą stołów o wymiarach 160x70cm, dając w sumie stół o wymiarze 400x70cm oraz wysokość zgodnie z normą PN-EN527-1:2011 typ A dla osób siedzących. Łączenie ma być trwałe, wykonane przy pomocy blach stalowych przykręconych od spodu do blatu. Stelaż biurka (całego modułu 400/70) metalowy spawano-skręcany, złożony z sześciu nóg. Nogi zewnętrzne, po dwie połączone na stałe poprzeczką w ramkę. Ramki połączone ze sobą pod powierzchnią blatu. Noga wewnętrzna cofnięta od krawędzi blatu min. o 325 mm. Konstrukcja ma być stalowa, lakierowana proszkowo, nogi zakończone tworzywem sztucznym chroniącym posadzkę. Blat z płyty meblowej grubości 22-25mm, pokryty materiałem odpornym na wilgoć, wysoką temperaturę, zarysowania, uderzenia i inne uszkodzenia mechaniczne. Kolorystyka do ustalenia przed podpisaniem umowy. Biurko B2 (produkt fabrycznie nowy) Biurko systemowe, seryjnie produkowane, zapewniając możliwość dokupienia w przyszłości kolejnych. Biurko ma wymiary 140x60cm, oraz wysokość zgodnie z normą PN-EN527-1:2011 typ A dla osób siedzących. 20

21 Konstrukcja ma być stalowa, lakierowana proszkowo, nogi zakończone tworzywem sztucznym chroniącym posadzkę. Blat z płyty meblowej grubości 22-25mm, pokryty materiałem odpornym na wilgoć, wysoką temperaturę, zarysowania, uderzenia i inne uszkodzenia mechaniczne. Kolorystyka do ustalenia przed podpisaniem umowy. Biurko B3 (produkt fabrycznie nowy) Biurko systemowe, seryjnie produkowane, zapewniając możliwość dokupienia w przyszłości kolejnych. Biurko ma wymiary 120x60cm, oraz wysokość zgodnie z normą PN-EN527-1:2011 typ A dla osób siedzących. Konstrukcja ma być stalowa, lakierowana proszkowo, nogi zakończone tworzywem sztucznym chroniącym posadzkę. Blat z płyty meblowej grubości 22-25mm, pokryty materiałem odpornym na wilgoć, wysoką temperaturę, zarysowania, uderzenia i inne uszkodzenia mechaniczne. Kolorystyka do ustalenia przed podpisaniem umowy. Biurko B4 (produkt fabrycznie nowy) układ konferencyjny Biurko systemowe, seryjnie produkowane, zapewniając możliwość dokupienia w przyszłości kolejnych. Biurko ma wymiary 160x80cm, oraz wysokość zgodnie z normą PN-EN527-1:2011 typ A dla osób siedzących. Konstrukcja ma być stalowa, lakierowana proszkowo, nogi zakończone tworzywem sztucznym chroniącym posadzkę. Blat z płyty meblowej grubości 22-25mm, pokryty materiałem odpornym na wilgoć, wysoką temperaturę, zarysowania, uderzenia i inne uszkodzenia mechaniczne. Kolorystyka do ustalenia przed podpisaniem umowy Biurko B5 (produkt fabrycznie nowy) układ konferencyjny Biurko systemowe, seryjnie produkowane, zapewniając możliwość dokupienia w przyszłości kolejnych. Biurko ma wymiary 80x80cm, oraz wysokość zgodnie z normą PN-EN527-1:2011 typ A dla osób siedzących. Konstrukcja ma być stalowa, lakierowana proszkowo, nogi zakończone tworzywem sztucznym chroniącym posadzkę. Blat z płyty meblowej grubości 22-25mm, pokryty materiałem odpornym na wilgoć, wysoką temperaturę, zarysowania, uderzenia i inne uszkodzenia mechaniczne. Kolorystyka do ustalenia przed podpisaniem umowy Biurko B6 Biurko systemowe, seryjnie produkowane, zapewniając możliwość dokupienia w przyszłości kolejnych. Stół z blatem pięciokątnym o wymiarach 70x60-90cm, oraz wysokość zgodnie z normą PN-EN527-1:2011 typ A dla osób siedzących. Konstrukcja ma być stalowa, lakierowana proszkowo, nogi zakończone tworzywem sztucznym chroniącym posadzkę. Blat z płyty meblowej grubości 22-25mm, pokryty materiałem odpornym na wilgoć, wysoką temperaturę, zarysowania, uderzenia i inne uszkodzenia mechaniczne. Kolorystyka do ustalenia przed podpisaniem umowy. 21

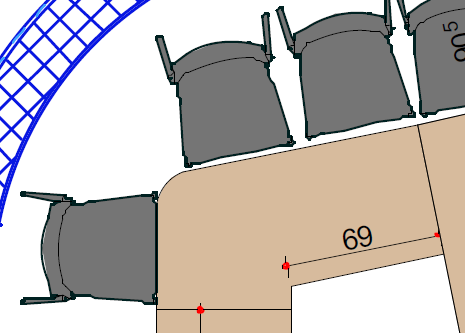

22 Biurko B7 Biurko systemowe, seryjnie produkowane, zapewniając możliwość dokupienia w przyszłości kolejnych. Stół z blatem o nieregularnym kształcie (p.rysunek poniżej) o wymiarach 130x60cm, oraz wysokość zgodnie z normą PN-EN527-1:2011 typ A dla osób siedzących. Konstrukcja ma być stalowa, lakierowana proszkowo, nogi zakończone tworzywem sztucznym chroniącym posadzkę. Blat z płyty meblowej grubości 22-25mm, pokryty materiałem odpornym na wilgoć, wysoką temperaturę, zarysowania, uderzenia i inne uszkodzenia mechaniczne. Kolorystyka do ustalenia przed podpisaniem umowy. kondygnacja Razem Stół ST Stół ST Biurko B1/A (140x80) Biurko B1/B (120x60) Biurko B1/C (160x80) Biurko B Biurko B Biurko B Biurko B Biurko B Biurko B Biurko B 2os. (160x70) Biurko B 3os./A Biurko B 3os./B Biurko B 4os Biurko B 5os Biurko B 6os

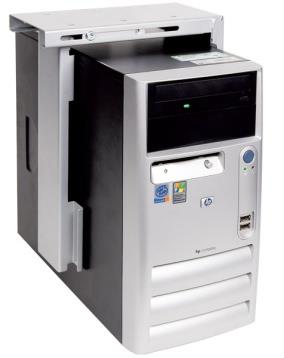

23 VI. Wyposażenie dodatkowe biurek Przepust na kable W1 (produkt fabrycznie nowy) Przepust kablowy z tworzywa sztucznego w kolorze srebrnym, fi60mm. Dokładne miejsce montażu w blacie do uzgodnienia na etapie realizacji. Uchwyt na komputer W2 (produkt fabrycznie nowy) Uchwyt ma być metalowy, lakierowany proszkowo. Montowany od spodu do blatu biurka Uchwyt ma mieć możliwość zamontowania obudowy komputera typu midi-tower Uchwyt ma mieć regulację pionową i poziomą, w zakresie co najmniej 10 cm w każda stronę mm mm 20kg Vertical Uchwyt na kable W3 (produkt fabrycznie nowy) Uchwyt z tworzywa sztucznego w kolorze zbliżonym do konstrukcji stołu, giętki, pozwalający poprowadzić kable od posadzki do przepustu kablowego, nawet jeśli nie są one w jednej linii pionowej Uchwyt ma być zamocowany od spodu blatu do miejsca w którym będzie przepust kablowy Długość uchwytu ma być co najmniej 80cm, ale nie więcej 100cm Uchwyt ma być zakończony stopką metalową, na tyle ciężką, aby stanowiła rodzaj kotwicy dla uchwytu Przewody można łatwo wsuwać pomiędzy ściśnięte elementy, które utrzymują kable na miejscu. Wąż składa się z kręgów 4 komorowych. W uchwycie można prowadzić do 28 kabli o średnicy 8 mm lub 72 kable o średnicy 5 mm. Uchwyty montuje się do blatu przy pomocy czterech śrub. Na dole podstawa będąca obciążeniem. 23

24 Dokładne miejsca montażu do uzgodnienia z Zamawiającym na etapie realizacji Listwa zasilająca LZ1 i LZ2 (produkt fabrycznie nowy) Listwa zasilająca końcowa LZ1 Wymiary: szerokość 225 mm, głębokość 54 mm, wysokość 54 mm Listwa zasilająca 4 modułowa K45 obudowa aluminiowa, wsporniki mocujące listwę pod blatem biurka, zaciski uziemiające, dwie pokrywy boczne z przepustem kablowym oraz zaślepka K45. Możliwość szybkiej i łatwej instalacji mechanizmów K45 w profilu, dzięki bezpośredniemu zatrzaskiwaniu. Dokładne miejsca montażu do uzgodnienia z Zamawiającym na etapie realizacji Listwa zasilająca końcowa LZ2 Wymiary: szerokość 225 mm, głębokość 54 mm, wysokość 54 mm Listwa zasilająca 4 modułowa K45 obudowa aluminiowa, wsporniki mocujące listwę pod blatem biurka, zaciski uziemiające, pokrywa boczna z przepustem kablowym, pokrywa boczna pełna oraz zaślepka K45. Możliwość szybkiej i łatwej instalacji mechanizmów K45 w profilu, dzięki bezpośredniemu zatrzaskiwaniu. Dokładne miejsca montażu do uzgodnienia z Zamawiającym na etapie realizacji 24

25 VII. Mównica M1 (produkt fabrycznie nowy) Mównica ma być mobilna, na kółkach, z możliwością parkowania w dowolnym miejscu i zabezpieczenia przed przesunięciem. Mównica ma mieć lekki, nowoczesny wygląd Mównica powinna mieć możliwość dostosowania blatu do wysokości użytkownika Mównica powinna mieć z przodu osłonę. Blat powinien wymiar co najmniej 50x50cm Blat powinien być osłonięty od zewnątrz materiały położone na blacie nie mogą być widoczne dla osób słuchających przemówienia Kolorystyka do ustalenia przed podpisaniem umowy VIII. Donice Donica D1 Mebel projektowany indywidualnie Wymiary: szerokość 650 mm, głębokość 650 mm, wysokość 330 mm. Dokładne miejsca montażu do uzgodnienia z Zamawiającym na etapie realizacji Konstrukcja skrzyniowa wykonana z płyty wiórowej trzywarstwowej lub płyty MDF o grubości min. 18 mm. Płaszczyzny pokryte laminatem HPL o grubości min 0,8 mm, wąskie płaszczyzny oklejone laminatem HPL lub PCV. Oferent zobowiązany jest załączyć próbki laminatów w minimum 70 kolorach jednobarwnych celem wyboru i akceptacji przez Zamawiającego. Kolorystyka i szczegóły wykonania do ustalenia przed podpisaniem umowy. Donica od spodu wyposażona w plastikowe stopki. Sugerowany sposób wykończenia powierzchni został pokazany poniżej. Donica D2 Mebel projektowany indywidualnie Wymiary: szerokość 980 mm, głębokość 325 mm, wysokość 330 mm. 25

26 Dokładne miejsca montażu do uzgodnienia z Zamawiającym na etapie realizacji Konstrukcja skrzyniowa wykonana z płyty wiórowej trzywarstwowej lub płyty MDF o grubości min. 18 mm. Płaszczyzny pokryte laminatem HPL o grubości min 0,8 mm, wąskie płaszczyzny oklejone laminatem HPL lub PCV. Kolorystyka i szczegóły wykonania do ustalenia przed podpisaniem umowy. Donica od spodu wyposażona w plastikowe stopki. Sugerowany sposób wykończenia powierzchni został pokazany poniżej. kondygnacja Razem Stół 4 os. ST Stół 2 os. ST Mównica M Donica D1 (65x65x33) Donica D2 (98x32,5x33) Lada LAD Lada LAD IX. Lada LAD1 Mebel projektowany indywidualnie Wymiary: szerokość wg rysunku poniżej, głębokość 600 mm, wysokość 1050 mm. Na etapie realizacji Wykonawca zobowiązany jest przygotować i przedstawić do akceptacji przez Zamawiającego dokumentację warsztatową przedstawiającą uzgodnienia w zakresie detali łączenia płyt wykończeniowych z konstrukcją lub innymi elementami wykończeniowymi oraz mocowania elementów wyposażenia. Dokumentację należy zatwierdzić u Zamawiającego i dopiero po zatwierdzeniu można uruchomić produkcję. Zamówienie obejmuje także lustro jak na rysunku lady szatniowej. 26

27 X. Lada LAD2 Mebel projektowany indywidualnie Wymiary: szerokość wg rysunku poniżej, głębokość 600 mm, wysokość 1050 mm. Na etapie realizacji Wykonawca zobowiązany jest przygotować i przedstawić do akceptacji przez Zamawiającego dokumentację warsztatową przedstawiającą uzgodnienia w zakresie detali łączenia płyt wykończeniowych z konstrukcją lub innymi elementami wykończeniowymi oraz mocowania elementów wyposażenia. Dokumentację należy zatwierdzić u Zamawiającego i dopiero po zatwierdzeniu można uruchomić produkcję. 27

28 XI. Zabudowa kuchenna ZK Mebel projektowany indywidualnie Zabudowę kuchenna należy dostarczyć i wykonać w pom. zaplecza socjalnego na poziomie +0. Zabudowa ma łączną długość 313 cm. Zabudowa składa się z szafek dolnych: szafka pod zlewozmywak jednokomorowy, szafka z jedną szufladą (pod blatem). Należy przewidzieć tu także miejsce na lodówkę (do wys. blatu). Dostawa sprzętów AGD nie jest przedmiotem zamówienia. Ścianka działowa z płyty HPL wymiary: 85x95 Drzwiczki jednoskrzydłowe przy szatni z płyty HPL wymiary: 130x100 28
