SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT CZĘŚĆ OGÓLNA

Wielkość: px
Rozpocząć pokaz od strony:

Download "SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT CZĘŚĆ OGÓLNA"

Transkrypt

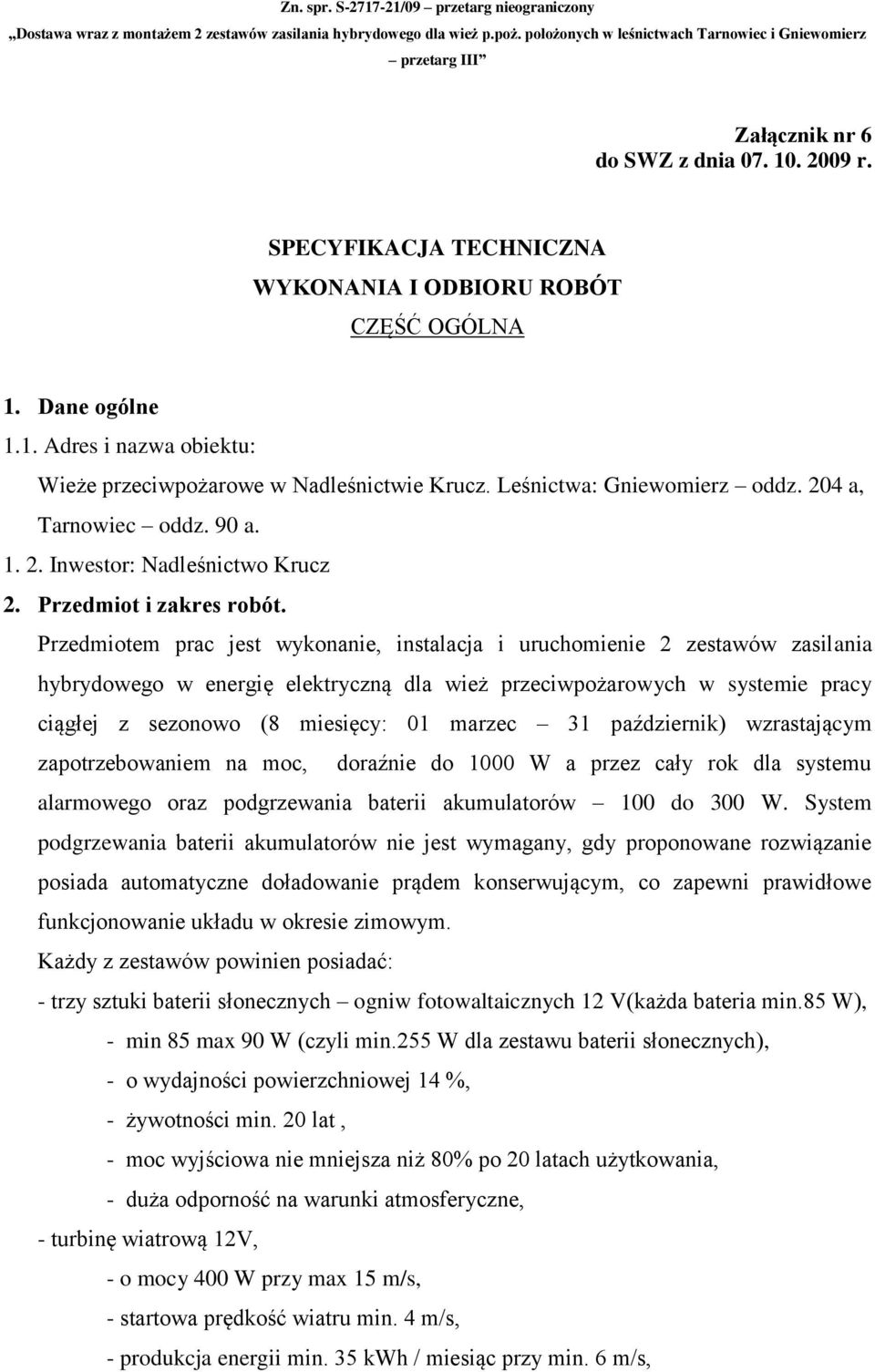

1 Załącznik nr 6 do SWZ z dnia r. SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT CZĘŚĆ OGÓLNA 1. Dane ogólne 1.1. Adres i nazwa obiektu: Wieże przeciwpożarowe w Nadleśnictwie Krucz. Leśnictwa: Gniewomierz oddz. 204 a, Tarnowiec oddz. 90 a Inwestor: Nadleśnictwo Krucz 2. Przedmiot i zakres robót. Przedmiotem prac jest wykonanie, instalacja i uruchomienie 2 zestawów zasilania hybrydowego w energię elektryczną dla wież przeciwpożarowych w systemie pracy ciągłej z sezonowo (8 miesięcy: 01 marzec 31 październik) wzrastającym zapotrzebowaniem na moc, doraźnie do 1000 W a przez cały rok dla systemu alarmowego oraz podgrzewania baterii akumulatorów 100 do 300 W. System podgrzewania baterii akumulatorów nie jest wymagany, gdy proponowane rozwiązanie posiada automatyczne doładowanie prądem konserwującym, co zapewni prawidłowe funkcjonowanie układu w okresie zimowym. Każdy z zestawów powinien posiadać: - trzy sztuki baterii słonecznych ogniw fotowaltaicznych 12 V(każda bateria min.85 W), - min 85 max 90 W (czyli min.255 W dla zestawu baterii słonecznych), - o wydajności powierzchniowej 14 %, - żywotności min. 20 lat, - moc wyjściowa nie mniejsza niż 80% po 20 latach użytkowania, - duża odporność na warunki atmosferyczne, - turbinę wiatrową 12V, - o mocy 400 W przy max 15 m/s, - startowa prędkość wiatru min. 4 m/s, - produkcja energii min. 35 kwh / miesiąc przy min. 6 m/s,

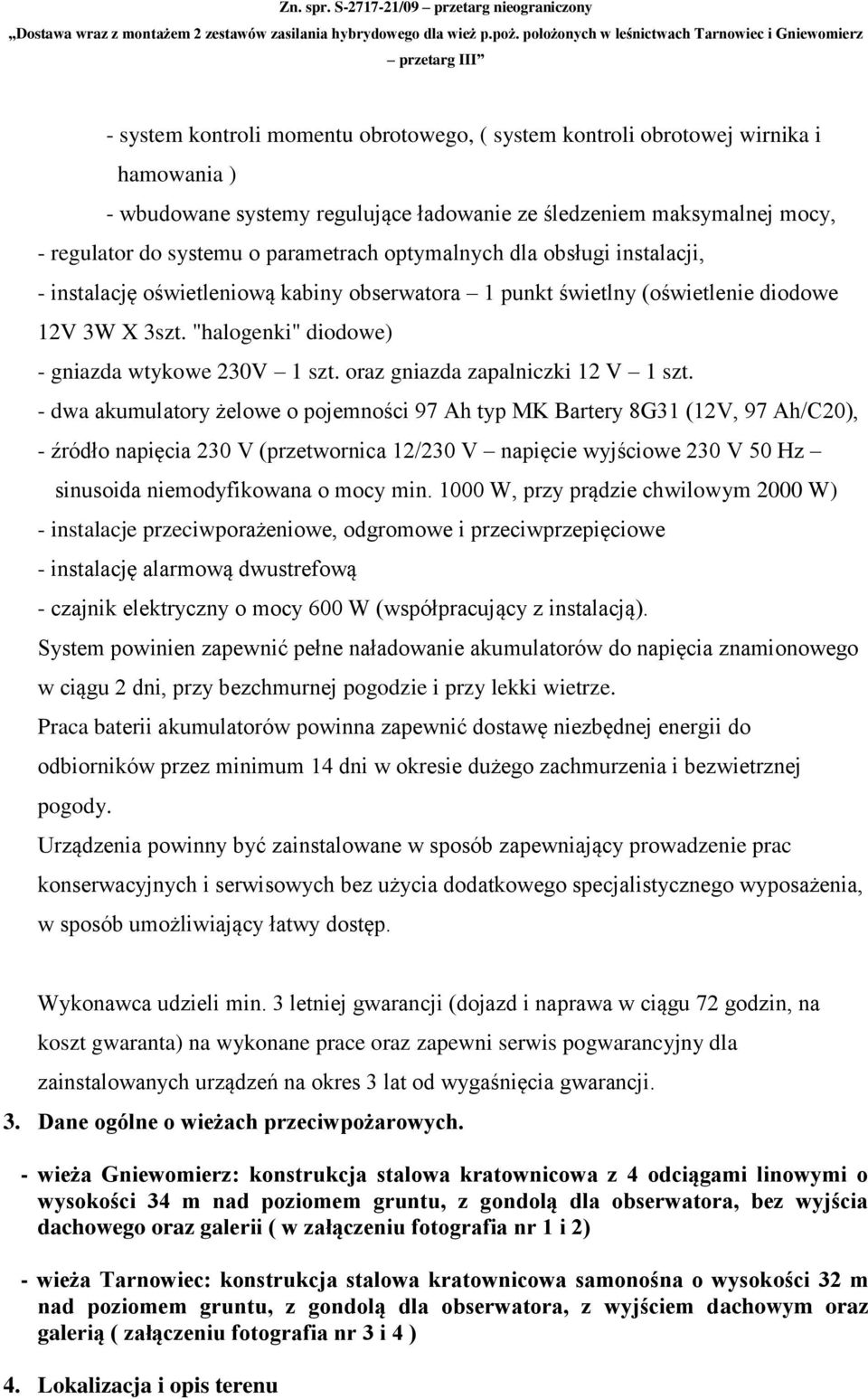

2 - system kontroli momentu obrotowego, ( system kontroli obrotowej wirnika i hamowania ) - wbudowane systemy regulujące ładowanie ze śledzeniem maksymalnej mocy, - regulator do systemu o parametrach optymalnych dla obsługi instalacji, - instalację oświetleniową kabiny obserwatora 1 punkt świetlny (oświetlenie diodowe 12V 3W X 3szt. "halogenki" diodowe) - gniazda wtykowe 230V 1 szt. oraz gniazda zapalniczki 12 V 1 szt. - dwa akumulatory żelowe o pojemności 97 Ah typ MK Bartery 8G31 (12V, 97 Ah/C20), - źródło napięcia 230 V (przetwornica 12/230 V napięcie wyjściowe 230 V 50 Hz sinusoida niemodyfikowana o mocy min W, przy prądzie chwilowym 2000 W) - instalacje przeciwporażeniowe, odgromowe i przeciwprzepięciowe - instalację alarmową dwustrefową - czajnik elektryczny o mocy 600 W (współpracujący z instalacją). System powinien zapewnić pełne naładowanie akumulatorów do napięcia znamionowego w ciągu 2 dni, przy bezchmurnej pogodzie i przy lekki wietrze. Praca baterii akumulatorów powinna zapewnić dostawę niezbędnej energii do odbiorników przez minimum 14 dni w okresie dużego zachmurzenia i bezwietrznej pogody. Urządzenia powinny być zainstalowane w sposób zapewniający prowadzenie prac konserwacyjnych i serwisowych bez użycia dodatkowego specjalistycznego wyposażenia, w sposób umożliwiający łatwy dostęp. Wykonawca udzieli min. 3 letniej gwarancji (dojazd i naprawa w ciągu 72 godzin, na koszt gwaranta) na wykonane prace oraz zapewni serwis pogwarancyjny dla zainstalowanych urządzeń na okres 3 lat od wygaśnięcia gwarancji. 3. Dane ogólne o wieżach przeciwpożarowych. - wieża Gniewomierz: konstrukcja stalowa kratownicowa z 4 odciągami linowymi o wysokości 34 m nad poziomem gruntu, z gondolą dla obserwatora, bez wyjścia dachowego oraz galerii ( w załączeniu fotografia nr 1 i 2) - wieża Tarnowiec: konstrukcja stalowa kratownicowa samonośna o wysokości 32 m nad poziomem gruntu, z gondolą dla obserwatora, z wyjściem dachowym oraz galerią ( załączeniu fotografia nr 3 i 4 ) 4. Lokalizacja i opis terenu

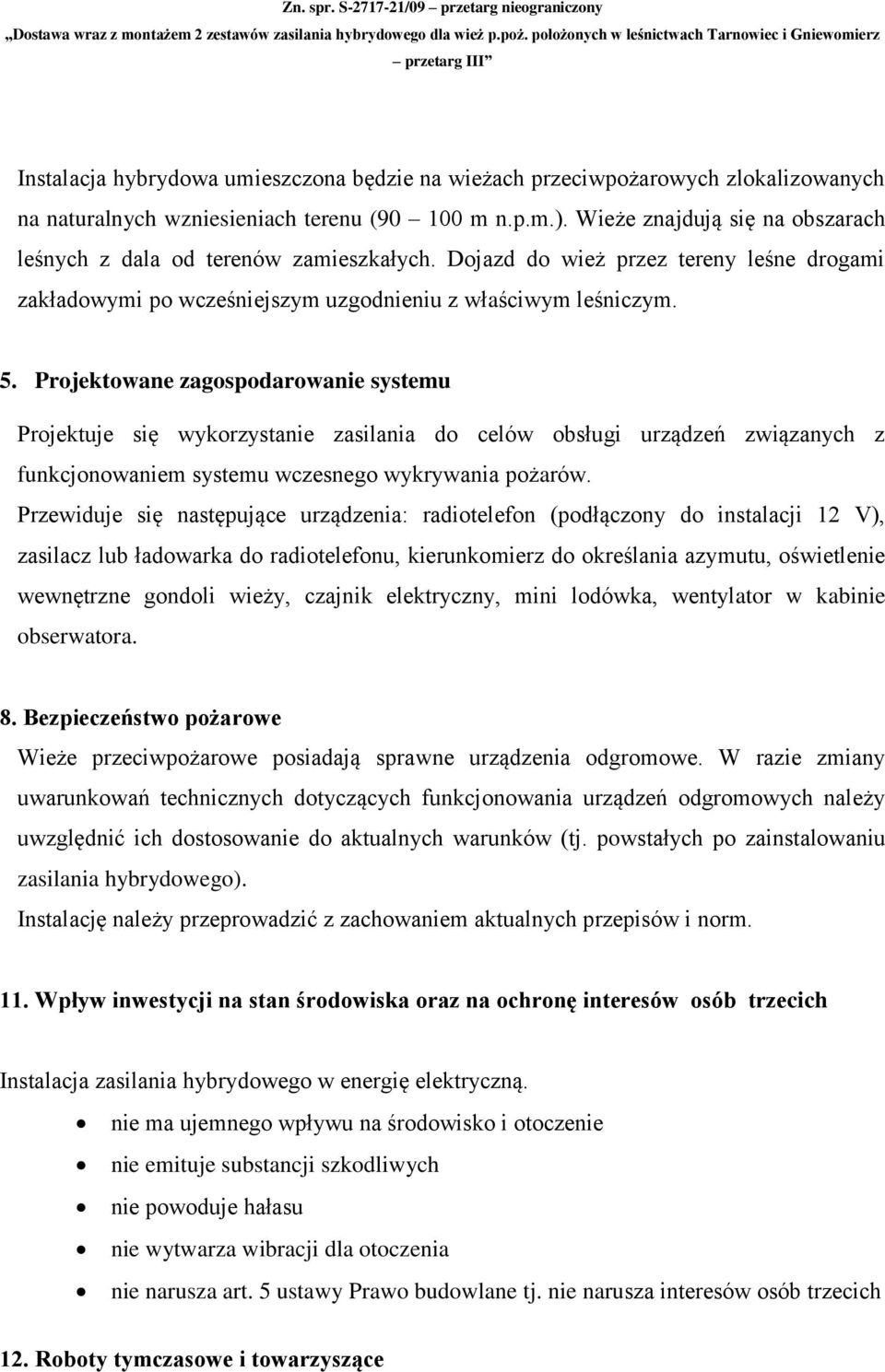

3 Instalacja hybrydowa umieszczona będzie na wieżach przeciwpożarowych zlokalizowanych na naturalnych wzniesieniach terenu ( m n.p.m.). Wieże znajdują się na obszarach leśnych z dala od terenów zamieszkałych. Dojazd do wież przez tereny leśne drogami zakładowymi po wcześniejszym uzgodnieniu z właściwym leśniczym. 5. Projektowane zagospodarowanie systemu Projektuje się wykorzystanie zasilania do celów obsługi urządzeń związanych z funkcjonowaniem systemu wczesnego wykrywania pożarów. Przewiduje się następujące urządzenia: radiotelefon (podłączony do instalacji 12 V), zasilacz lub ładowarka do radiotelefonu, kierunkomierz do określania azymutu, oświetlenie wewnętrzne gondoli wieży, czajnik elektryczny, mini lodówka, wentylator w kabinie obserwatora. 8. Bezpieczeństwo pożarowe Wieże przeciwpożarowe posiadają sprawne urządzenia odgromowe. W razie zmiany uwarunkowań technicznych dotyczących funkcjonowania urządzeń odgromowych należy uwzględnić ich dostosowanie do aktualnych warunków (tj. powstałych po zainstalowaniu zasilania hybrydowego). Instalację należy przeprowadzić z zachowaniem aktualnych przepisów i norm. 11. Wpływ inwestycji na stan środowiska oraz na ochronę interesów osób trzecich Instalacja zasilania hybrydowego w energię elektryczną. nie ma ujemnego wpływu na środowisko i otoczenie nie emituje substancji szkodliwych nie powoduje hałasu nie wytwarza wibracji dla otoczenia nie narusza art. 5 ustawy Prawo budowlane tj. nie narusza interesów osób trzecich 12. Roboty tymczasowe i towarzyszące

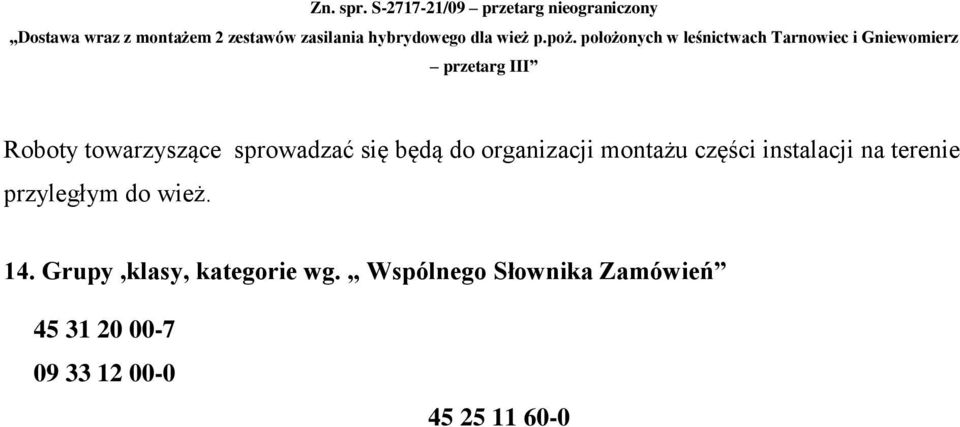

4 Roboty towarzyszące sprowadzać się będą do organizacji montażu części instalacji na terenie przyległym do wież. 14. Grupy,klasy, kategorie wg. Wspólnego Słownika Zamówień

5 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT CZĘŚĆ SZCZEGÓŁOWA 1. Roboty przygotowawcze Zamawiający przekaże Wykonawcy prawo do wstępu na obiekty. 2. Przygotowanie dokumentacji organizacji i prowadzenia budowy Dokumentację związaną z organizacją prac przygotowuje firma dokonująca instalacji sprzętu Koszty przygotowania dokumentacji organizacji i prowadzenia prac nie stanowią odrębnego wynagrodzenia i należy je wkalkulować w ceny jednostkowe robót. Prace wykonawcze prowadzone będą przez odpowiednio przeszkolone osoby, pod bezpośrednim nadzorem, z właściwym zabezpieczeniem dla prac na wysokości. 3. Wymagania materiałowe - Dostawy materiałów na budowę organizuje wykonawca robót. Materiały winny być zabezpieczono przed kradzieżą, oraz składowane w taki sposób, aby nie zmniejszyć ich właściwości technicznych 4. Wymagania sprzętowe sprzęt używany w trakcie prac winien być sprawny, posiadać wymagane przepisami zabezpieczenia. W przypadku sprzętu podlegającemu kontroli dozoru technicznego - aktualne badania dozorowe. Obsługujący sprzęt powinni mieć uprawnienia do jego stosowania. 5. Odbiory robót Do odbioru końcowego wykonawca powinien dostarczyć: atesty na materiały dokumentację techniczną zainstalowanych urządzeń wykaz niezbędnych czynności konserwacyjnych i serwisowych wraz z terminami ich realizacji oraz instrukcję obsługi.

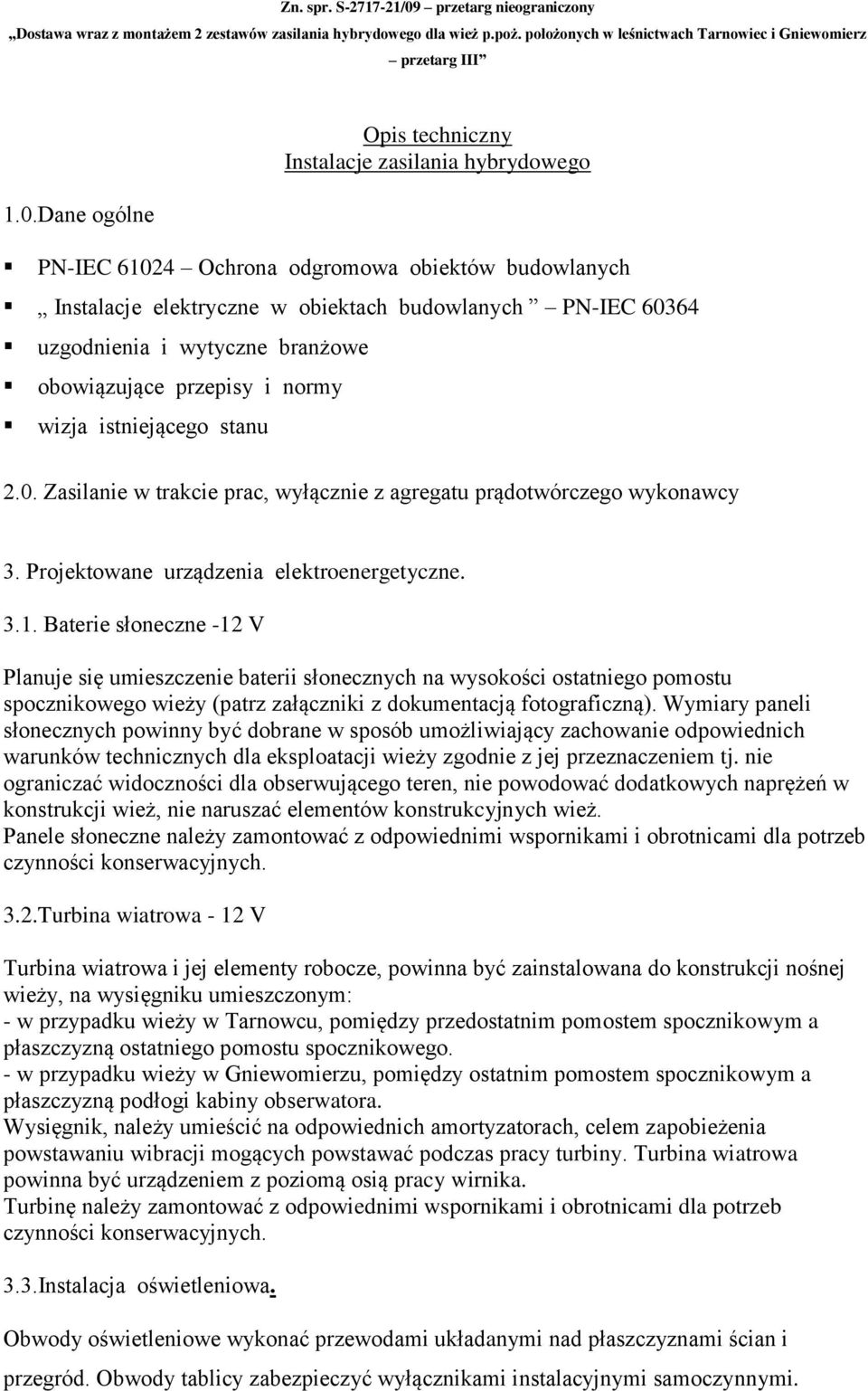

6 1.0.Dane ogólne Opis techniczny Instalacje zasilania hybrydowego PN-IEC Ochrona odgromowa obiektów budowlanych Instalacje elektryczne w obiektach budowlanych PN-IEC uzgodnienia i wytyczne branżowe obowiązujące przepisy i normy wizja istniejącego stanu 2.0. Zasilanie w trakcie prac, wyłącznie z agregatu prądotwórczego wykonawcy 3. Projektowane urządzenia elektroenergetyczne Baterie słoneczne -12 V Planuje się umieszczenie baterii słonecznych na wysokości ostatniego pomostu spocznikowego wieży (patrz załączniki z dokumentacją fotograficzną). Wymiary paneli słonecznych powinny być dobrane w sposób umożliwiający zachowanie odpowiednich warunków technicznych dla eksploatacji wieży zgodnie z jej przeznaczeniem tj. nie ograniczać widoczności dla obserwującego teren, nie powodować dodatkowych naprężeń w konstrukcji wież, nie naruszać elementów konstrukcyjnych wież. Panele słoneczne należy zamontować z odpowiednimi wspornikami i obrotnicami dla potrzeb czynności konserwacyjnych. 3.2.Turbina wiatrowa - 12 V Turbina wiatrowa i jej elementy robocze, powinna być zainstalowana do konstrukcji nośnej wieży, na wysięgniku umieszczonym: - w przypadku wieży w Tarnowcu, pomiędzy przedostatnim pomostem spocznikowym a płaszczyzną ostatniego pomostu spocznikowego. - w przypadku wieży w Gniewomierzu, pomiędzy ostatnim pomostem spocznikowym a płaszczyzną podłogi kabiny obserwatora. Wysięgnik, należy umieścić na odpowiednich amortyzatorach, celem zapobieżenia powstawaniu wibracji mogących powstawać podczas pracy turbiny. Turbina wiatrowa powinna być urządzeniem z poziomą osią pracy wirnika. Turbinę należy zamontować z odpowiednimi wspornikami i obrotnicami dla potrzeb czynności konserwacyjnych. 3.3.Instalacja oświetleniowa. Obwody oświetleniowe wykonać przewodami układanymi nad płaszczyznami ścian i przegród. Obwody tablicy zabezpieczyć wyłącznikami instalacyjnymi samoczynnymi.

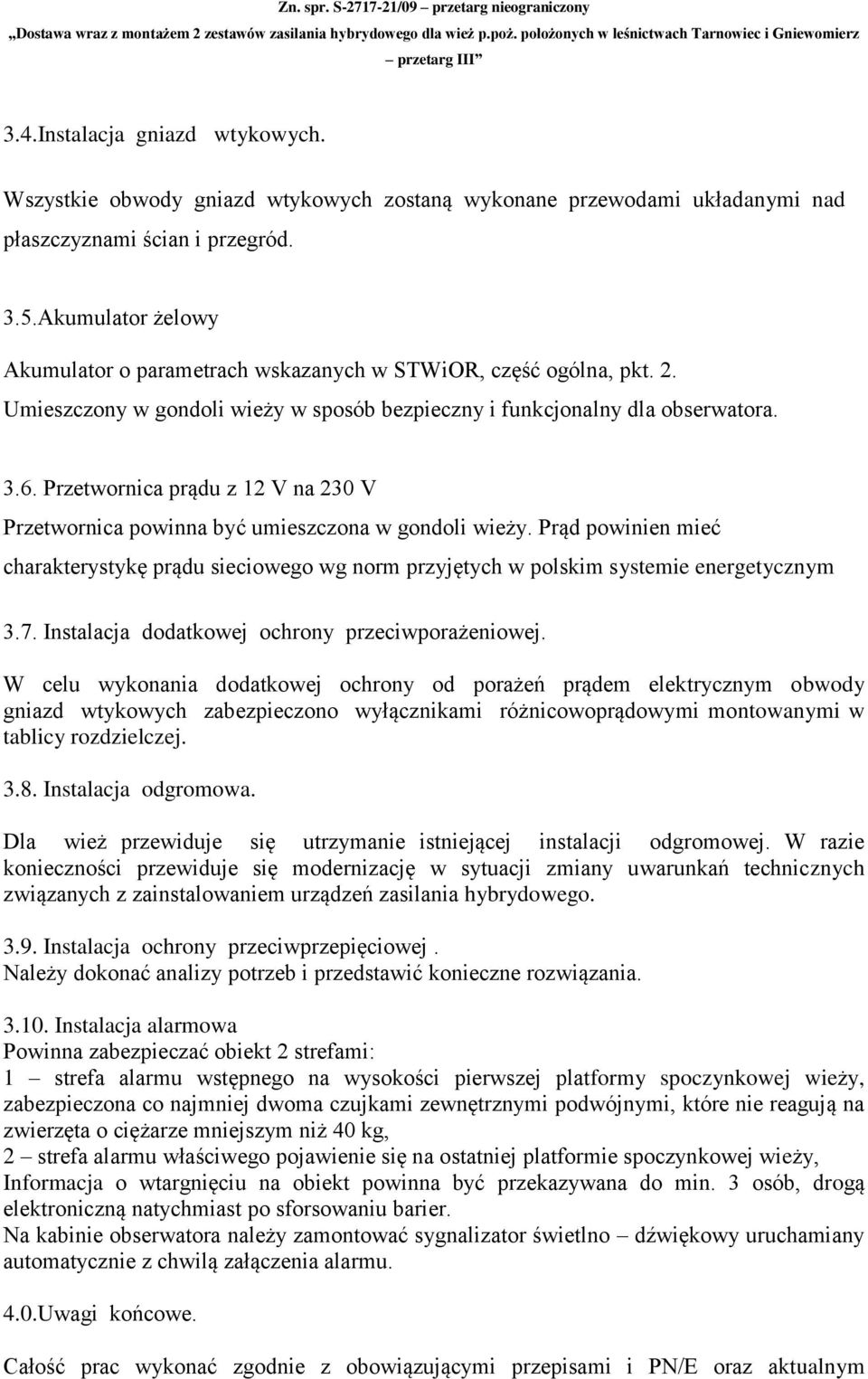

7 3.4.Instalacja gniazd wtykowych. Wszystkie obwody gniazd wtykowych zostaną wykonane przewodami układanymi nad płaszczyznami ścian i przegród. 3.5.Akumulator żelowy Akumulator o parametrach wskazanych w STWiOR, część ogólna, pkt. 2. Umieszczony w gondoli wieży w sposób bezpieczny i funkcjonalny dla obserwatora Przetwornica prądu z 12 V na 230 V Przetwornica powinna być umieszczona w gondoli wieży. Prąd powinien mieć charakterystykę prądu sieciowego wg norm przyjętych w polskim systemie energetycznym 3.7. Instalacja dodatkowej ochrony przeciwporażeniowej. W celu wykonania dodatkowej ochrony od porażeń prądem elektrycznym obwody gniazd wtykowych zabezpieczono wyłącznikami różnicowoprądowymi montowanymi w tablicy rozdzielczej Instalacja odgromowa. Dla wież przewiduje się utrzymanie istniejącej instalacji odgromowej. W razie konieczności przewiduje się modernizację w sytuacji zmiany uwarunkań technicznych związanych z zainstalowaniem urządzeń zasilania hybrydowego Instalacja ochrony przeciwprzepięciowej. Należy dokonać analizy potrzeb i przedstawić konieczne rozwiązania Instalacja alarmowa Powinna zabezpieczać obiekt 2 strefami: 1 strefa alarmu wstępnego na wysokości pierwszej platformy spoczynkowej wieży, zabezpieczona co najmniej dwoma czujkami zewnętrznymi podwójnymi, które nie reagują na zwierzęta o ciężarze mniejszym niż 40 kg, 2 strefa alarmu właściwego pojawienie się na ostatniej platformie spoczynkowej wieży, Informacja o wtargnięciu na obiekt powinna być przekazywana do min. 3 osób, drogą elektroniczną natychmiast po sforsowaniu barier. Na kabinie obserwatora należy zamontować sygnalizator świetlno dźwiękowy uruchamiany automatycznie z chwilą załączenia alarmu. 4.0.Uwagi końcowe. Całość prac wykonać zgodnie z obowiązującymi przepisami i PN/E oraz aktualnym

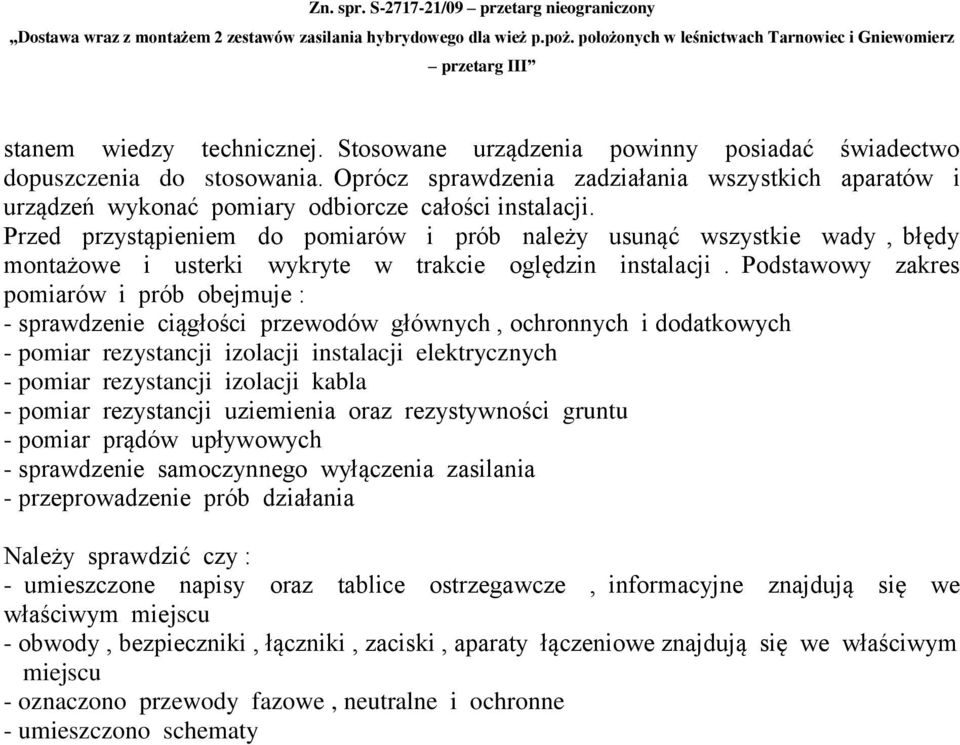

8 stanem wiedzy technicznej. Stosowane urządzenia powinny posiadać świadectwo dopuszczenia do stosowania. Oprócz sprawdzenia zadziałania wszystkich aparatów i urządzeń wykonać pomiary odbiorcze całości instalacji. Przed przystąpieniem do pomiarów i prób należy usunąć wszystkie wady, błędy montażowe i usterki wykryte w trakcie oględzin instalacji. Podstawowy zakres pomiarów i prób obejmuje : - sprawdzenie ciągłości przewodów głównych, ochronnych i dodatkowych - pomiar rezystancji izolacji instalacji elektrycznych - pomiar rezystancji izolacji kabla - pomiar rezystancji uziemienia oraz rezystywności gruntu - pomiar prądów upływowych - sprawdzenie samoczynnego wyłączenia zasilania - przeprowadzenie prób działania Należy sprawdzić czy : - umieszczone napisy oraz tablice ostrzegawcze, informacyjne znajdują się we właściwym miejscu - obwody, bezpieczniki, łączniki, zaciski, aparaty łączeniowe znajdują się we właściwym miejscu - oznaczono przewody fazowe, neutralne i ochronne - umieszczono schematy
