2 SYSTEMY GRZEWCZE HEATRAY Łączymy innowację z estetyką wprowadzając szereg wydajnych energetycznie systemów grzewczych pozwalających umieścić źródło ciepła tam, gdzie jest potrzebne. Rozwiązania grzewcze Heatray w odróżnieniu do konwencjonalnych urządzeń grzewczych wytwarzają przyjemne, równomierne ciepło, podobne do ciepła słonecznego, ale bez szkodliwego promieniowania UV. Ciepło wytwarzane przez panele naszego systemu grzewczego jest promieniującą energią podczerwieni o długości 4-5 mikronów. Energia ta jest zdrowym, niewidzialnym i łatwo przyswajającym przez ciało ludzkie ciepłem. Oferujemy zarówno systemy grzewcze średniej, jak i wysokiej mocy, a także parasole komercyjne łączące system grzewczy z oświetleniem. Promienniki systemu grzewczego Heatray można obsługiwać zarówno poprzez pojedyncze włączniki jak i kontrolować grupowo. Urządzenia są bezpieczne, odporne na wiatr i wodoodporne, z różnymi rozwiązaniami montażu, tak by zapewnić najbardziej efektywne strefy cieplne.

3 ERH Elektryczne promienniki grzewcze Heatray Cienkie, nie żarzące się panele grzewcze Heatray zapewniają łagodne ciepło, które jest absorbowane bezpośrednio przez ludzi i obiekty a nie otaczające ich powietrze. Elektryczne panele ERH Heatray posiadają klasyfikację IPX5 tj. znaczącą wodoodporność produktu. Dzięki temu panele ERH mogą być wystawione na deszcz lub okazyjne strumienie wody podczas rutynowego czyszczenia. Promienniki elektryczne Heatray mogą być zamontowane za pomocą wsporników ściennych / sufitowych, zawieszenia tubowego lub łańcuchowego a nawet wbudowane w podwieszane sufity. Urządzenia są dostępne w kompaktowym rozmiarze 95cm x 15cm. Pojedynczy panel ogrzewa powierzchnię od 2.2m2-5.0m2 w zależności od zastosowania. Wydajność: Panele promienników mogą być grupowane i kontrolowane strefowo poprzez zdalny włącznik. Urządzenia posiadają dodatkowo tryby wysokiego i niskiego ogrzewania aby zapewnić oszczędność energii. Zastosowanie: Ogrzewanie osłoniętych powierzchni zewnętrznych I wewnętrznych. Wysokość montażu 2,3 2,7m

4 Uchwyt wewnątrz sufitowy Sufitowe zawieszenie łańcuchowe Sufitowe zawieszenie rurkowe Uchwyt ścienny/sufitowy Zawieszenie rurkowe na dwa promienniki Osłona przeciwdeszczowa Główne cechy paneli ERH Wodoodporne w stopniu ochrony IPX5 przed wnikaniem wody, odporne na nieprzewidziany deszcz, co pozwala na instalację na zewnątrz oraz bezpieczne mycie i spłukiwanie. Modele o mocy 1200W, 1500W i 1800W Ustawienia trybu ogrzewania na wysoki/niski w modelach 1200W dla optymalnego komfortu i oszczędności energii. Panel kontrolny z funkcjami włącz/wyłącz oraz wysoki/ niski do grupowania i strefowej kontroli promienników Możliwość zastosowania do 4, 8 lub 12 promienników w jednej strefie. Urządzenia pracują w pełnej zgodzie ze standardami międzynarodowymi, spełniając wymagania AS/ANZ, CE i UL.

5 IRH-E Elektryczne promienniki podczerwieni Heatray Wodoodporna, ze stopniem ochrony IP65 i odporna na korozję konstrukcja aluminiowa systemu grzewczego Heatray IRH-E spełnia najsurowsze wymagania zastosowań na zewnątrz. Grzejniki zapewniają wysoką intensywność i ciągłe ciepło promieniowania podczerwieni, które jest absorbowane bezpośrednio przez ludzi i obiekty w swoim zasięgu. Panele IRH-E są zaprojektowane tak by można było montować je na ścianie bądź na suficie lub integrować je z konstrukcją. Dostępna jest szeroka gama paneli grzewczych zapewniających ogrzewanie powierzchni od 3m² do 12m² w zależności od modelu i zastosowania. Wydajność: Promienniki podczerwieni można kontrolować na wiele sposobów tak by zapewnić skuteczne działanie. Możliwa jest kontrola w strefach sterowanych przez zdalny włącznik, czujniki ruchu lub włączniki czasowe. Zastosowanie: Ogrzewanie osłoniętych powierzchni zewnętrznych I wewnętrznych. Wysokość montażu 2,3 4m

6 Główne cechy promienników IRH-E Wodoodporne w stopniu ochrony IP65, zapewniające ochronę przed deszczem, pozwalające na bezpieczną instalację na zewnątrz. Stałe, kierunkowe ciepło promienne. Indywidualne włączanie pojedynczych urządzeń lub kontrola strefowa. Energooszczędna aktywacja czujnikami ruchu do zastosowań w pomieszczeniach komunikacyjnych i miejscach dla palących. Urządzenia są w pełni zgodne ze standardami międzynarodowymi, spełniając wymagania CE, UL AS.

7 PARASOLE HEATRAY Parasole Heatray to specjalnie skonstruowane trwałe konstrukcje, zaprojektowane tak, aby przeciwstawić się każdym warunkom pogodowym, w tym także dużym naporom wiatru - do 120 km/h. Promienniki elektryczne ERH oraz promienniki podczerwieni IRH-E mogą być zintegrowane z konstrukcją parasola, łącząc zabezpieczenie przed deszczem z komfortowym ciepłem promienników. Dodatkową funkcją jest zintegrowany system oświetlenia Celight zaprojektowany specjalnie do konstrukcji parasola aby umożliwić użytkowanie go po zmierzchu. Jego ciepłe, białe światło odbija się od tkaniny parasola, uzupełniając ciepło promiennikowego systemu ogrzewania.

8 Materiały konstrukcji parasoli Parasol tkanina PVC do zastosowań architektonicznych pokryta powłoką PVDF, odporna na promieniowanie UV i łatwa w konserwacji. Elementy łączące i olinowanie - stal nierdzewna SAE-316 Szkielet parasola ocynkowana i aluminiowana stal pokryta dodatkowo podwójną warstwą farby proszkowej, co stanowi najlepszą ochronę antykorozyjną. Dostępna jest także konstrukcja ze stali nierdzewnej SAE-316 do zastosowań morskich. Instalacja elektryczna skrzynka sterująca ogrzewaniem i oświetleniem parasoli jest odporna na działanie wody i kurzu w stopniu ochrony IP65.

9 SPECYFIKACJA TECHNICZNA Elektryczne Promienniki ERH IRH-E Elektryczne promienniki podczerwieni Moc Model (Waty) (Ampery) Sugerowana Wysokość Montażu(m) Ogrzewana Powierzchnia Osłonięta na zewnątrz (m²) Wewnątrz (m²) ERH ,0 2,3-2,5 2,2-2,5 2,5-3,5 ERH ,25 2,3-2,7 2,5-3,0 3,5-4,5 ERH ,5 2,3-3,0 3,0-3,5 4,5-5,0 Moc Model (Waty) (Ampery) Sugerowana Wysokość Montażu(m) Ogrzewana Powierzchnia Osłonięta na zewnątrz (m²) Wewnątrz (m²) IRH-E ,25 2,3-3, IRH-E ,33 2,3-3, IRH-E ,40 2,5-3, Specyfikacje Produktu Zastosowanie Typ - Ogrzewanie osłoniętych powierzchni zewnętrznych I wewnętrznych Wysokość montażu 2,3 2,7m - Nie żażące się promienniki ciepła Opis - Prostokątny panel, czarny element grzewczy, srebrna obudowa Wymiary - długość 950, szerokość 150, głębokość 45mm Zakres - promień mm / rozpiętość 120º Moc W, 1500W, 1800W (1PH / 50Hz) Kontrola - Przełączenie wysokie / niskie w modelu ERH 1200 Działanie - Osiągnięcie pełnej temperatury działania około 20 min. Odporność na warunki pogodowe - IPX5 Specyfikacje Produktu Zastosowanie - Ogrzewanie osłoniętych powierzchni zewnętrznych I wewnętrznych Typ - Żażący się promiennik ciepła Opis - Srebrna obudowa Wymiary - Długość 670, szerokość 100, głębokość 75mm Moc W, 2000W, 2500W 220V - 240V / 1Ph / 50Hz Kontrola - Możliwość zastosowania czujników ruchu I włączników czasowych Działanie - Natychmiastowe ciepło po włączeniu Odporność na warunki pogodowe IP65

10 UMB Umbrellas Heatray C x 3180 Ma e powierzchnie, restauracje zewn trzne. Wolnostojàca, sk adana, trwa a konstrukcja. Odpowiednia na 8 miejsc siedzàcych. Ogrzewanie: 4 ERH promienniki Moc: 4,8 kw (du a); 2,4 kw (ma a) Sterowanie: W àczenie/wy àczenie grzejników, Du a/ma a moc Ogrzewanie: 4 promienniki IRH-E Moc: W zale noêci od projektu Sterowanie: W àczenie/wy àczenie grzejników Heatray C x 3725 Ma e powierzchnie, restauracje zewn trzne. Wolnostojàca, sk adana, trwa a konstrukcja. Odpowiednia na 12 miejsc siedzàcych. Ogrzewanie: 4 ERH promienniki Moc: 4,8 kw (du a); 2,4 kw (ma a) Sterowanie: W àczenie/wy àczenie grzejników, Du a/ma a moc Ogrzewanie: 4 promienniki IRH-E Moc: W zale noêci od projektu Sterowanie: W àczenie/wy àczenie grzejników Heatray ATS 4295 x 4295 Du e powierzchnie, restauracje zewn trzne. Wolnostojàca, sk adana, trwa a konstrukcja. Odpowiednia na16 miejsc siedzàcych. Ogrzewanie: 8 ERH promienników Moc: 9,6 kw (du a); 4,8 kw (ma a) Sterowanie: W àczenie/wy àczenie grzejników, Du a/ma a moc Ogrzewanie: 4 promienniki IRH-E Moc: W zale noêci od projektu Sterowanie: W àczenie/wy àczenie grzejników Heatray AS 4580 x 4580 Du e powierzchnie, restauracje zewn trzne. Wolnostojàca, niesk adana, trwa a konstrukcja. Odpowiednia na 18 miejsc siedzàcych. Ogrzewanie: 8 ERH promienników Moc: 9,6 kw (du a); 4,8kW(ma a) Sterowanie: W àczenie/wy àczenie grzejników, Du a/ma a moc Ogrzewanie: 4 promienniki IRH-E Moc: W zale noêci od projektu Sterowanie: W àczenie/wy àczenie grzejników Heatray ALS 5055 x 5055 Du e powierzchnie, restauracje zewn trzne. Wolnostojàca, niesk adana, trwa a konstrukcja. Odpowiednia na 24 miejsc siedzàcych. Ogrzewanie: 8 ERH promienników Moc: 9,6 kw (du a); 4,8kW(ma a) Sterowanie: W àczenie/wy àczenie grzejników, Du a/ma a moc Ogrzewanie: 4 promienniki IRH-E Moc: W zale noêci od projektu Sterowanie: W àczenie/wy àczenie grzejników

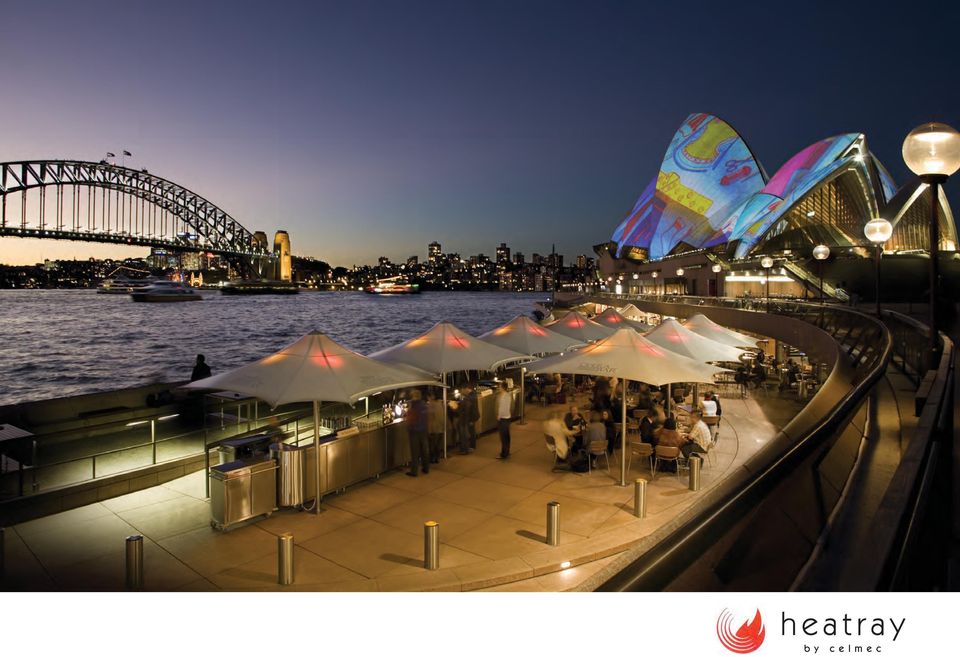

11 Oyster Bar, Sydney, Australia 02 Southbank, Melbourne, Australia 03 Joey Restaurant, Vancouver, Canada 04 City Bar, Melbourne, Australia 05 Cafe Ferber, Sopot, Poland 06 Eddie V s Restaurant, San Diego, USA 07 Krzywy Domek, Sopot, Poland 08 BBC Restaurant, Lisbon, Portugal 09 Monash Medical Centre, Melbourne, Australia 10 Theme Park, Port Aventura, Spain 11 Palma, Sarajevo, Bosnia 12 Villa Olmni Resort, Florence, Italy 13 Chocolate Bar, Wexford, Ireland 14 Rütiberg residence, Switzerland 15 Boatbuilders Yard, Melbourne, Australia 16 Thompson Hotel, New York City, USA 17 Bar at the End of the Wharf, Sydney, Australia 18 Transport Hotel, Melbourne, Australia

12 Heatray by Celmec International Australia - 2 Powlett Street, Moorabbin VIC 3189 Tel: Poland - ul. Kaprów 19/23, Gdansk Tel: info@heatray.eu
