1 UPROSZCZONA INSTRUKCJA OBSŁUGI ZEBRA P330i

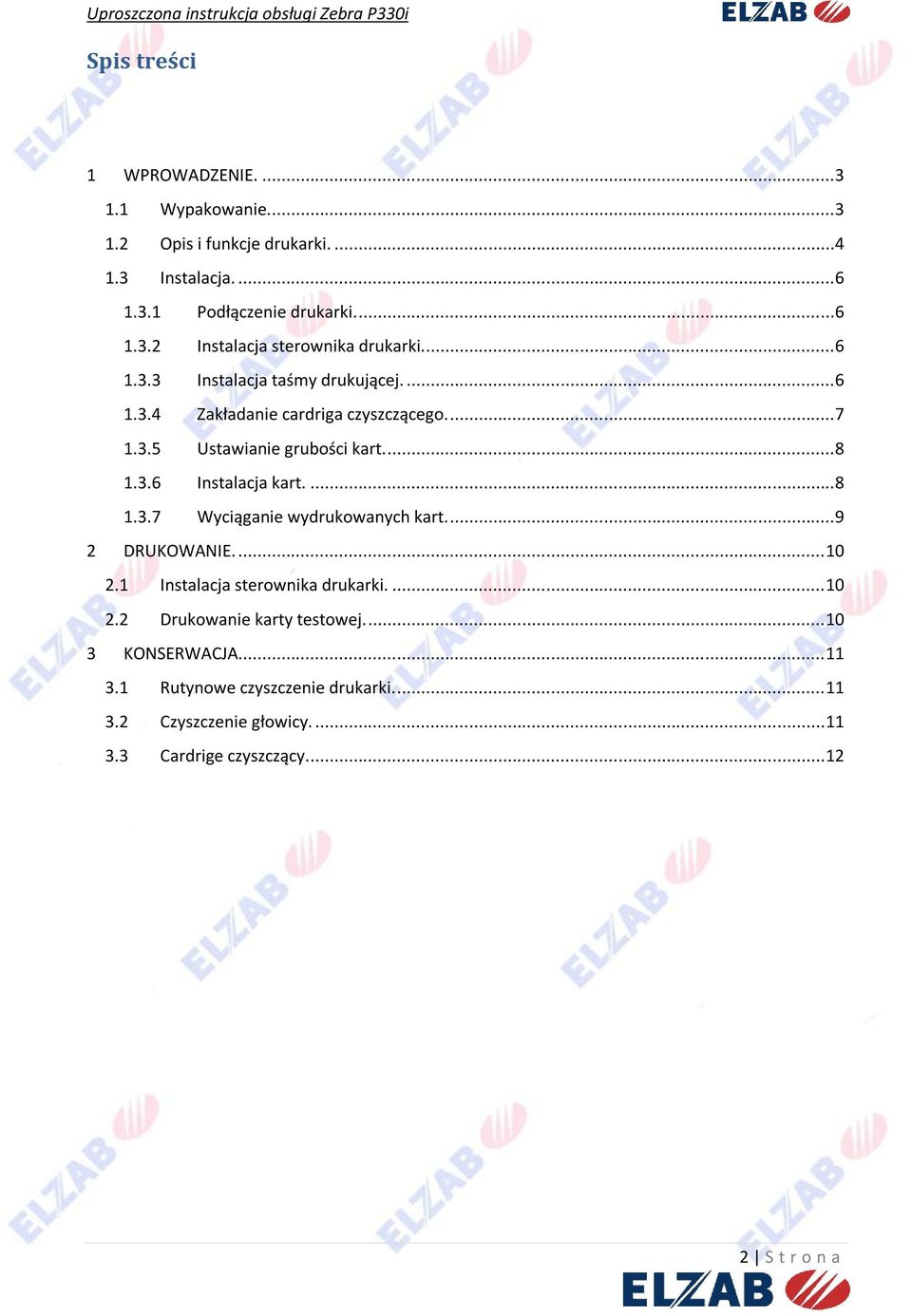

2 Spis treści 1 WPROWADZENIE Wypakowanie Opis i funkcje drukarki Instalacja Podłączenie drukarki Instalacja sterownika drukarki Instalacja taśmy drukującej Zakładanie cardriga czyszczącego Ustawianie grubości kart Instalacja kart Wyciąganie wydrukowanych kart DRUKOWANIE Instalacja sterownika drukarki Drukowanie karty testowej KONSERWACJA Rutynowe czyszczenie drukarki Czyszczenie głowicy Cardrige czyszczący S t r o n a

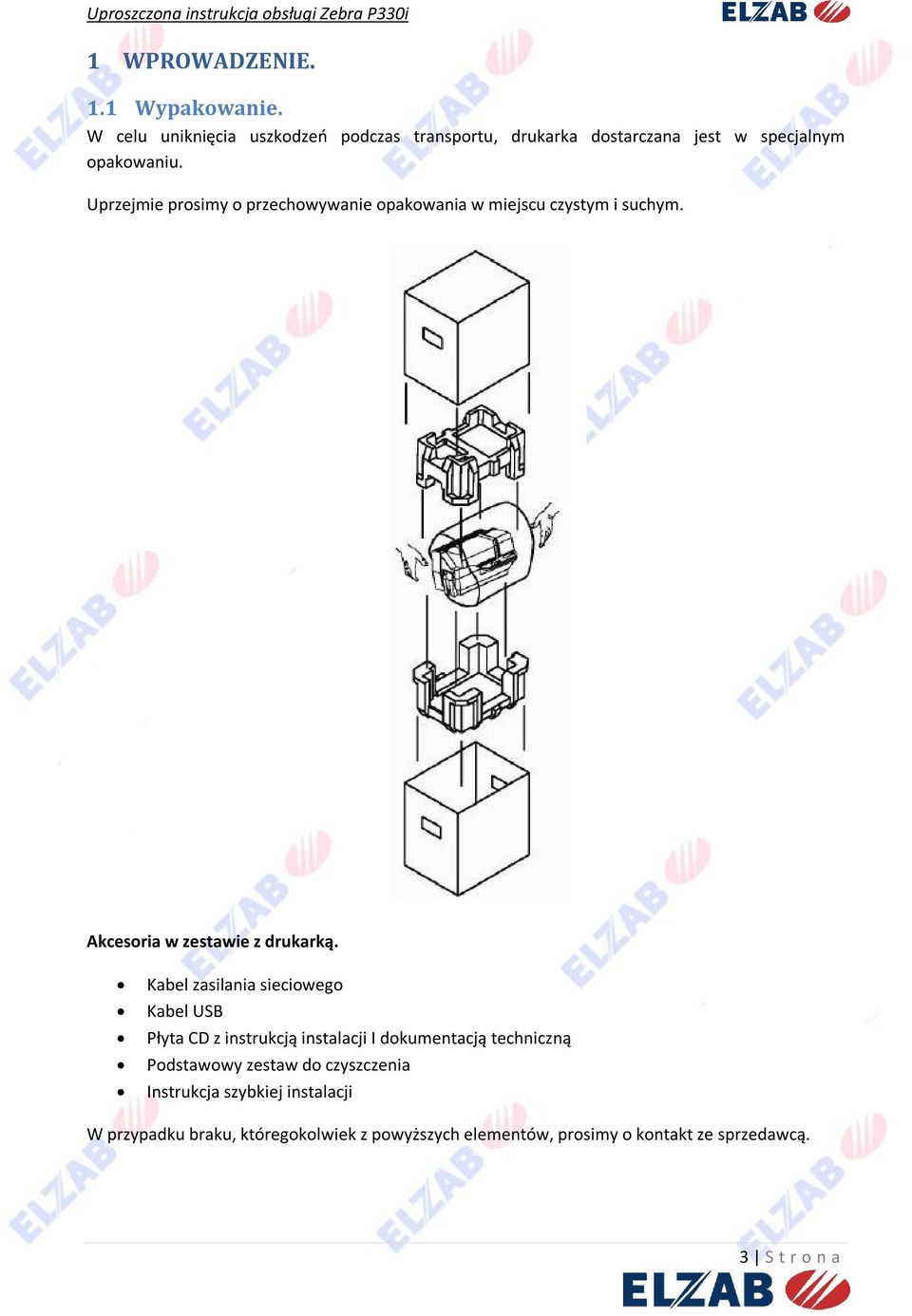

3 1 WPROWADZENIE. 1.1 Wypakowanie. W celu uniknięcia uszkodzeń podczas transportu, drukarka dostarczana jest w specjalnym opakowaniu. Uprzejmie prosimy o przechowywanie opakowania w miejscu czystym i suchym. Akcesoria w zestawie z drukarką. Kabel zasilania sieciowego Kabel USB Płyta CD z instrukcją instalacji I dokumentacją techniczną Podstawowy zestaw do czyszczenia Instrukcja szybkiej instalacji W przypadku braku, któregokolwiek z powyższych elementów, prosimy o kontakt ze sprzedawcą. 3 S t r o n a

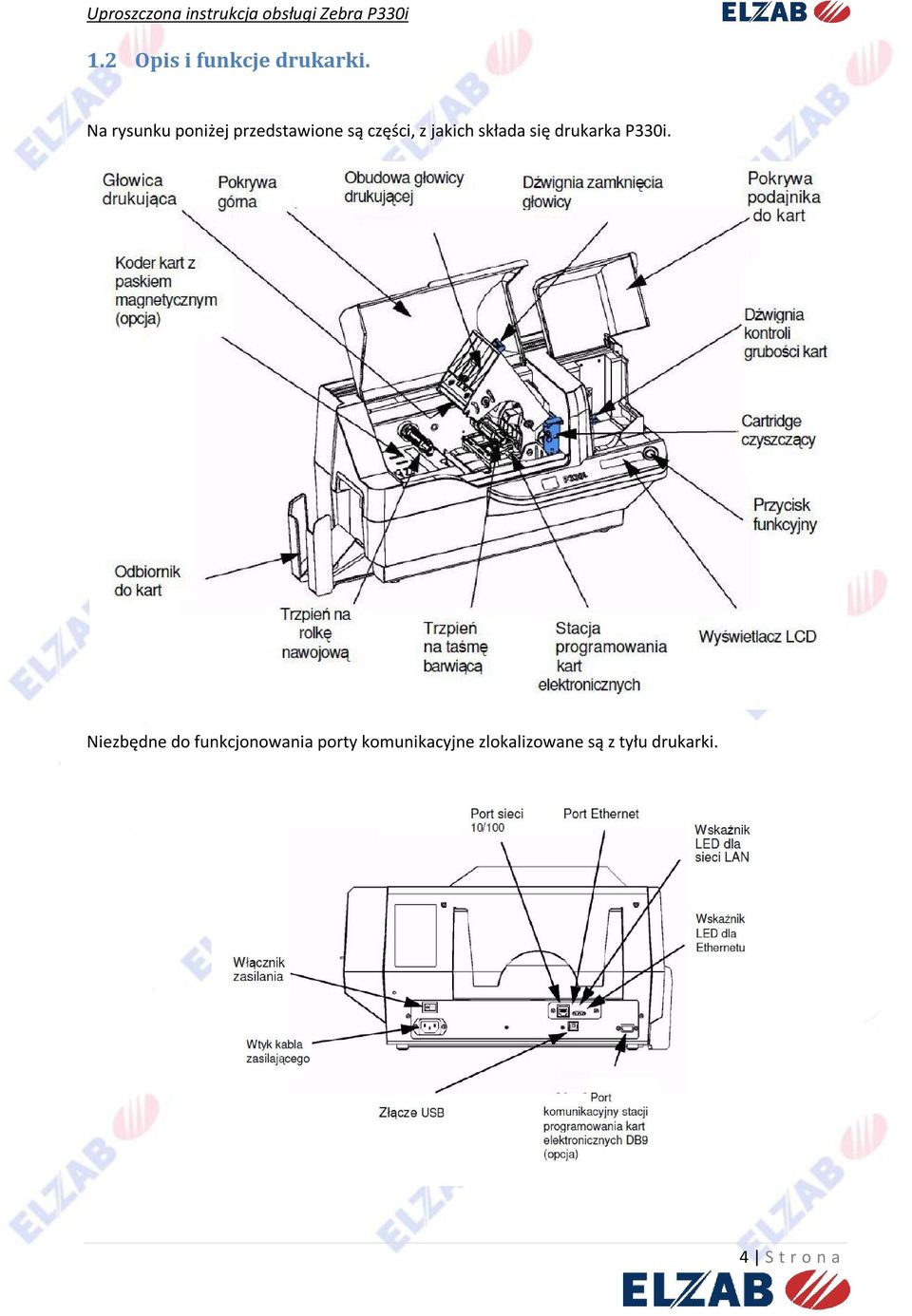

4 1.2 Opis i funkcje drukarki. Na rysunku poniżej przedstawione są części, z jakich składa się drukarka P330i. Niezbędne do funkcjonowania porty komunikacyjne zlokalizowane są z tyłu drukarki. 4 S t r o n a

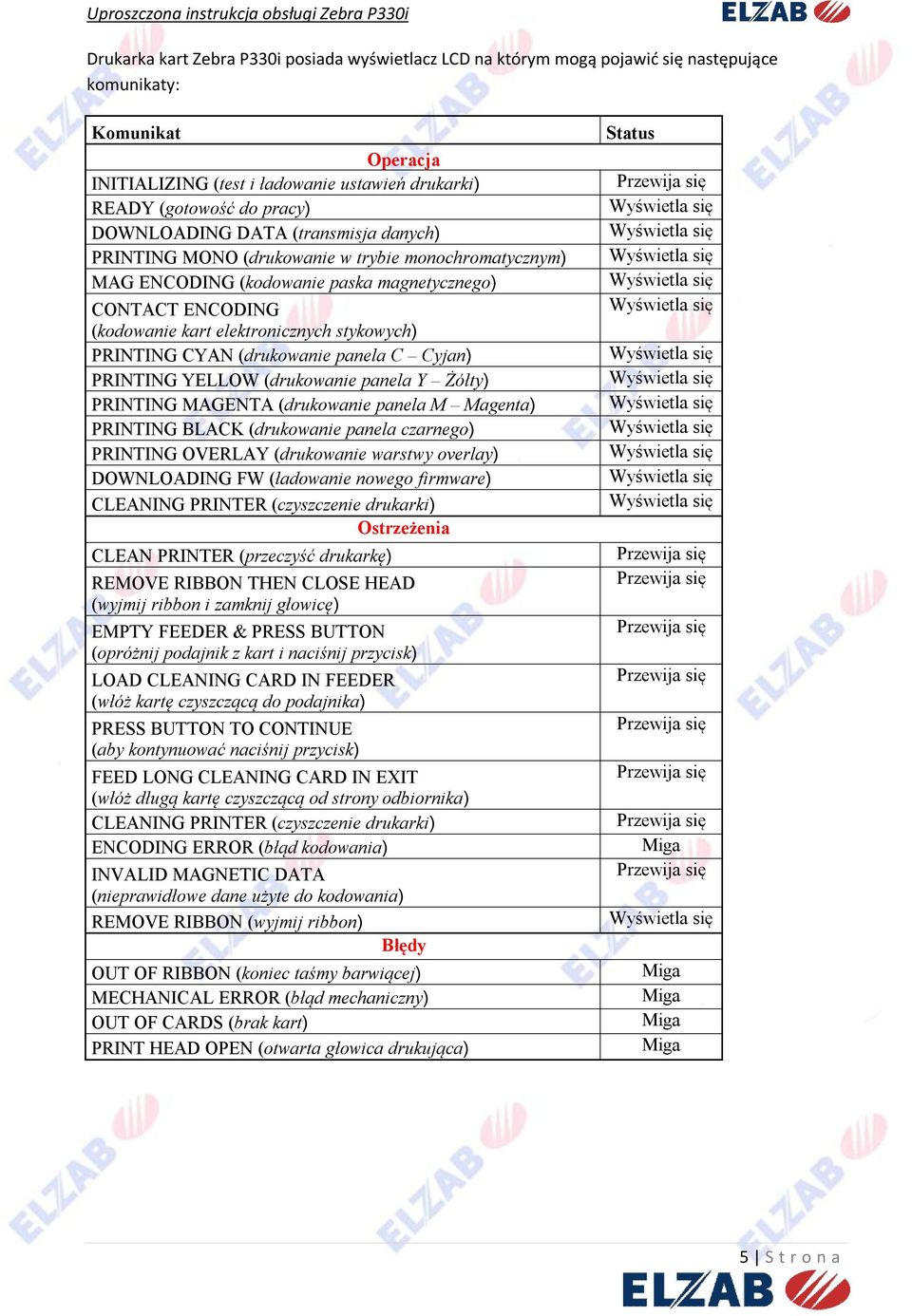

5 Drukarka kart Zebra P330i posiada wyświetlacz LCD na którym mogą pojawić się następujące komunikaty: Komunikat Operacja INITIALIZING (test i ładowanie ustawień drukarki) READY (gotowość do pracy) DOWNLOADING DATA (transmisja danych) PRINTING MONO (drukowanie w trybie monochromatycznym) MAG ENCODING (kodowanie paska magnetycznego) CONTACT ENCODING (kodowanie kart elektronicznych stykowych) PRINTING CYAN (drukowanie panela C Cyjan) PRINTING YELLOW (drukowanie panela Y Żółty) PRINTING MAGENTA (drukowanie panela M Magenta) PRINTING BLACK (drukowanie panela czarnego) PRINTING OVERLAY (drukowanie warstwy overlay) DOWNLOADING FW (ładowanie nowego firmware) CLEANING PRINTER (czyszczenie drukarki) Ostrzeżenia CLEAN PRINTER (przeczyść drukarkę) REMOVE RIBBON THEN CLOSE HEAD (wyjmij ribbon i zamknij głowicę) EMPTY FEEDER & PRESS BUTTON (opróżnij podajnik z kart i naciśnij przycisk) LOAD CLEANING CARD IN FEEDER (włóż kartę czyszczącą do podajnika) PRESS BUTTON TO CONTINUE (aby kontynuować naciśnij przycisk) FEED LONG CLEANING CARD IN EXIT (włóż długą kartę czyszczącą od strony odbiornika) CLEANING PRINTER (czyszczenie drukarki) ENCODING ERROR (błąd kodowania) INVALID MAGNETIC DATA (nieprawidłowe dane użyte do kodowania) REMOVE RIBBON (wyjmij ribbon) Błędy OUT OF RIBBON (koniec taśmy barwiącej) MECHANICAL ERROR (błąd mechaniczny) OUT OF CARDS (brak kart) PRINT HEAD OPEN (otwarta głowica drukująca) Status Miga Miga Miga Miga Miga 5 S t r o n a

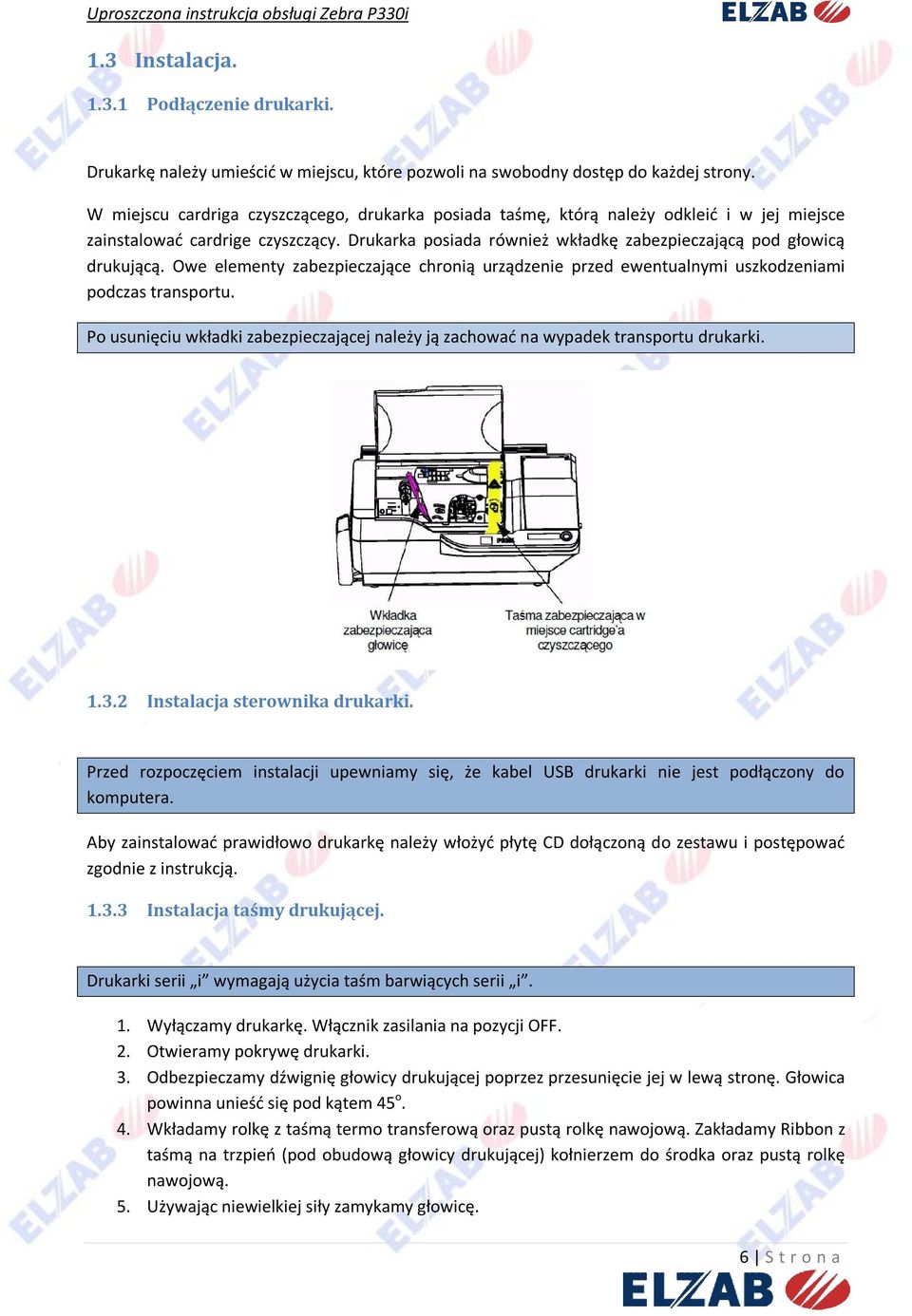

6 1.3 Instalacja Podłączenie drukarki. Drukarkę należy umieścić w miejscu, które pozwoli na swobodny dostęp do każdej strony. W miejscu cardriga czyszczącego, drukarka posiada taśmę, którą należy odkleić i w jej miejsce zainstalować cardrige czyszczący. Drukarka posiada również wkładkę zabezpieczającą pod głowicą drukującą. Owe elementy zabezpieczające chronią urządzenie przed ewentualnymi uszkodzeniami podczas transportu. Po usunięciu wkładki zabezpieczającej należy ją zachować na wypadek transportu drukarki Instalacja sterownika drukarki. Przed rozpoczęciem instalacji upewniamy się, że kabel USB drukarki nie jest podłączony do komputera. Aby zainstalować prawidłowo drukarkę należy włożyć płytę CD dołączoną do zestawu i postępować zgodnie z instrukcją Instalacja taśmy drukującej. Drukarki serii i wymagają użycia taśm barwiących serii i. 1. Wyłączamy drukarkę. Włącznik zasilania na pozycji OFF. 2. Otwieramy pokrywę drukarki. 3. Odbezpieczamy dźwignię głowicy drukującej poprzez przesunięcie jej w lewą stronę. Głowica powinna unieść się pod kątem 45 o. 4. Wkładamy rolkę z taśmą termo transferową oraz pustą rolkę nawojową. Zakładamy Ribbon z taśmą na trzpień (pod obudową głowicy drukującej) kołnierzem do środka oraz pustą rolkę nawojową. 5. Używając niewielkiej siły zamykamy głowicę. 6 S t r o n a

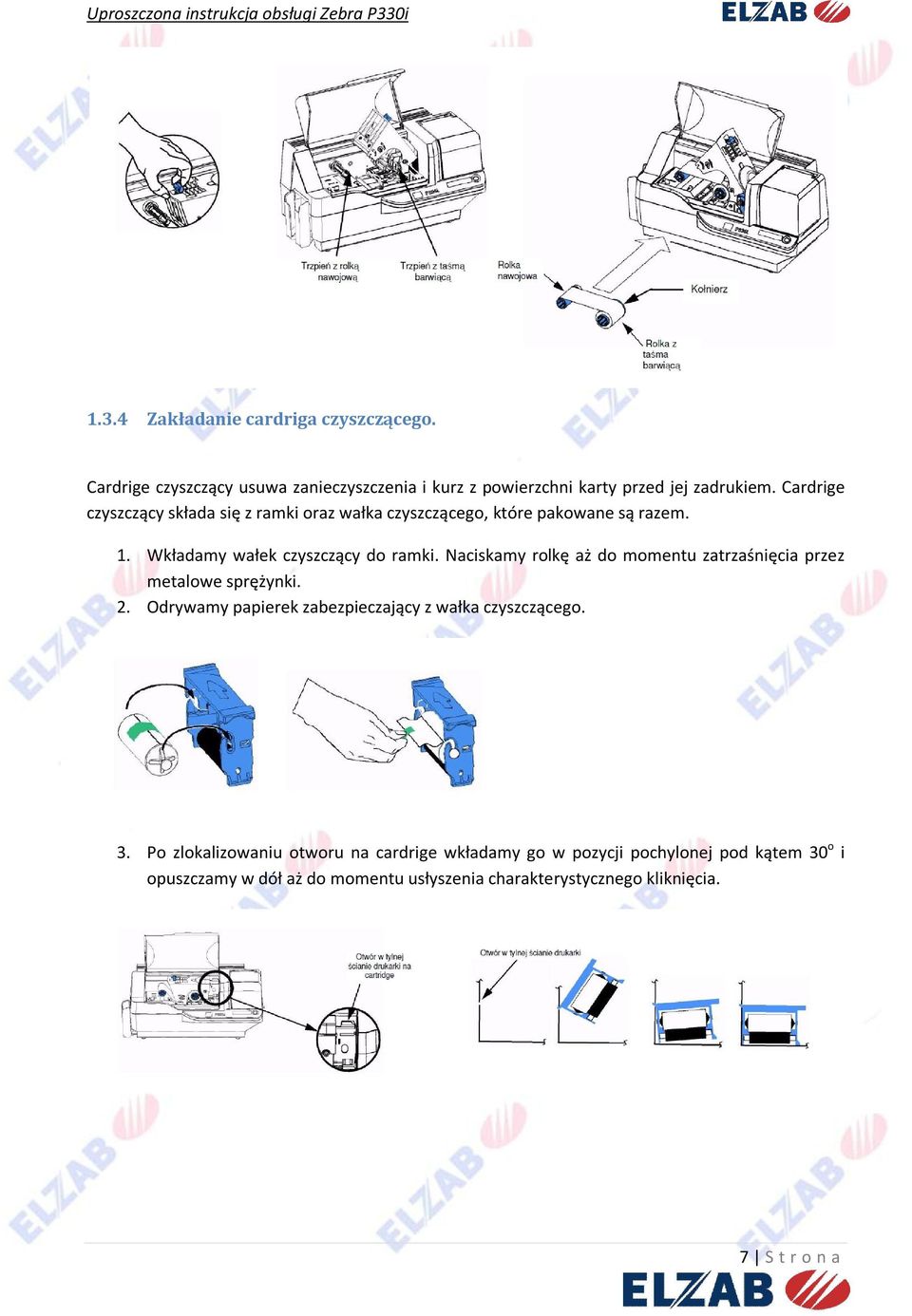

7 1.3.4 Zakładanie cardriga czyszczącego. Cardrige czyszczący usuwa zanieczyszczenia i kurz z powierzchni karty przed jej zadrukiem. Cardrige czyszczący składa się z ramki oraz wałka czyszczącego, które pakowane są razem. 1. Wkładamy wałek czyszczący do ramki. Naciskamy rolkę aż do momentu zatrzaśnięcia przez metalowe sprężynki. 2. Odrywamy papierek zabezpieczający z wałka czyszczącego. 3. Po zlokalizowaniu otworu na cardrige wkładamy go w pozycji pochylonej pod kątem 30 o i opuszczamy w dół aż do momentu usłyszenia charakterystycznego kliknięcia. 7 S t r o n a

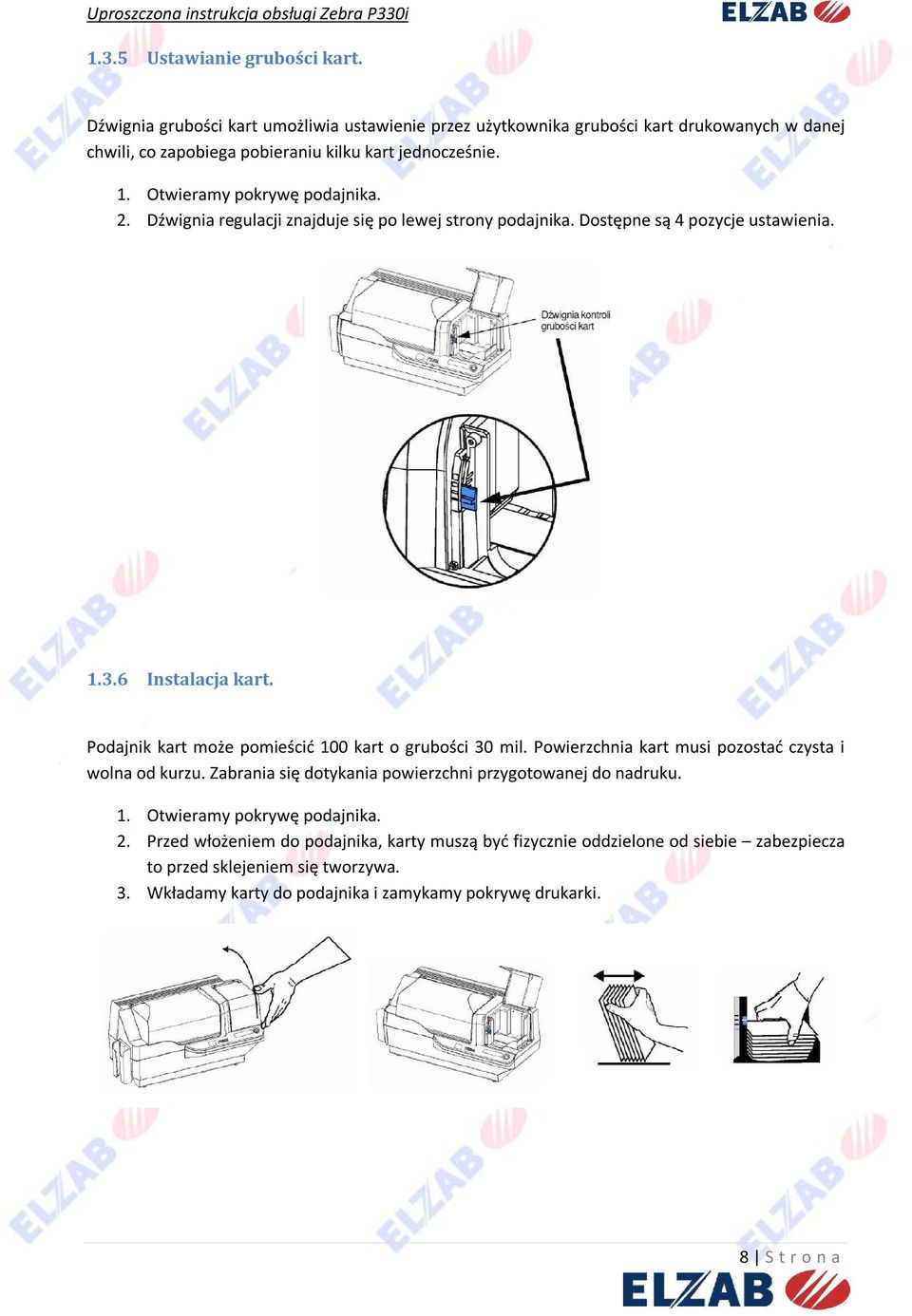

8 1.3.5 Ustawianie grubości kart. Dźwignia grubości kart umożliwia ustawienie przez użytkownika grubości kart drukowanych w danej chwili, co zapobiega pobieraniu kilku kart jednocześnie. 1. Otwieramy pokrywę podajnika. 2. Dźwignia regulacji znajduje się po lewej strony podajnika. Dostępne są 4 pozycje ustawienia Instalacja kart. Podajnik kart może pomieścić 100 kart o grubości 30 mil. Powierzchnia kart musi pozostać czysta i wolna od kurzu. Zabrania się dotykania powierzchni przygotowanej do nadruku. 1. Otwieramy pokrywę podajnika. 2. Przed włożeniem do podajnika, karty muszą być fizycznie oddzielone od siebie zabezpiecza to przed sklejeniem się tworzywa. 3. Wkładamy karty do podajnika i zamykamy pokrywę drukarki. 8 S t r o n a

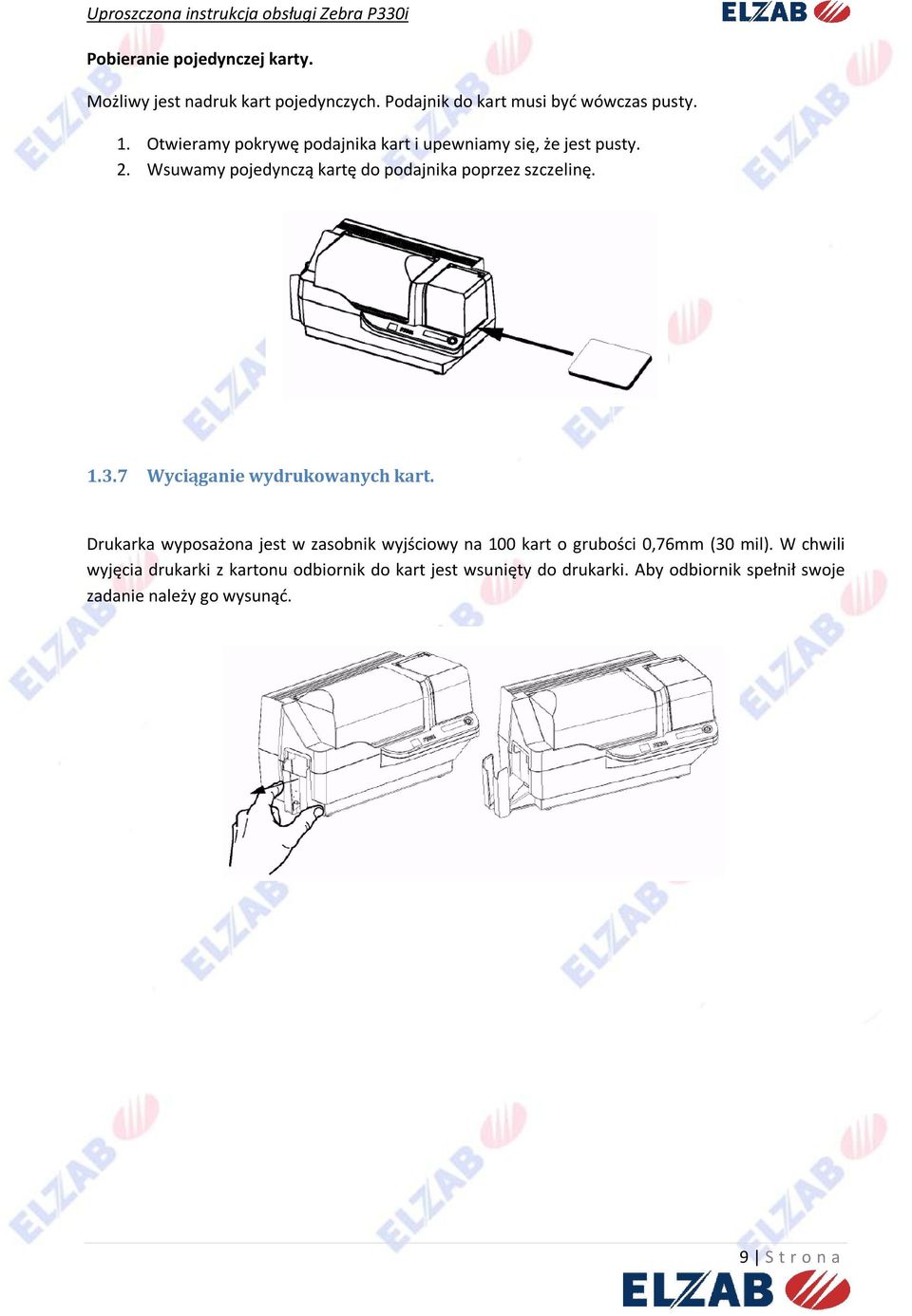

9 Pobieranie pojedynczej karty. Możliwy jest nadruk kart pojedynczych. Podajnik do kart musi być wówczas pusty. 1. Otwieramy pokrywę podajnika kart i upewniamy się, że jest pusty. 2. Wsuwamy pojedynczą kartę do podajnika poprzez szczelinę Wyciąganie wydrukowanych kart. Drukarka wyposażona jest w zasobnik wyjściowy na 100 kart o grubości 0,76mm (30 mil). W chwili wyjęcia drukarki z kartonu odbiornik do kart jest wsunięty do drukarki. Aby odbiornik spełnił swoje zadanie należy go wysunąć. 9 S t r o n a

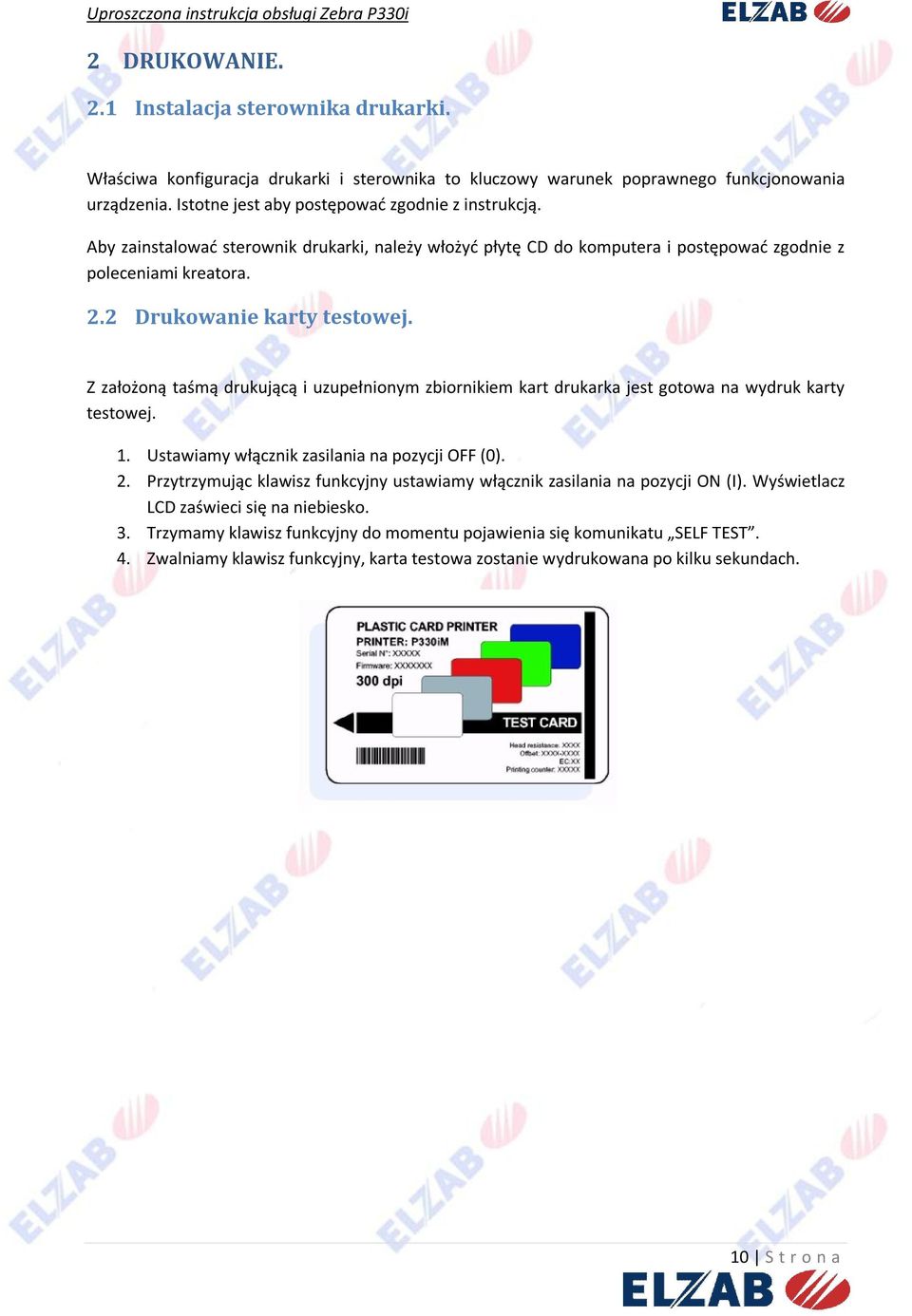

10 2 DRUKOWANIE. 2.1 Instalacja sterownika drukarki. Właściwa konfiguracja drukarki i sterownika to kluczowy warunek poprawnego funkcjonowania urządzenia. Istotne jest aby postępować zgodnie z instrukcją. Aby zainstalować sterownik drukarki, należy włożyć płytę CD do komputera i postępować zgodnie z poleceniami kreatora. 2.2 Drukowanie karty testowej. Z założoną taśmą drukującą i uzupełnionym zbiornikiem kart drukarka jest gotowa na wydruk karty testowej. 1. Ustawiamy włącznik zasilania na pozycji OFF (0). 2. Przytrzymując klawisz funkcyjny ustawiamy włącznik zasilania na pozycji ON (I). Wyświetlacz LCD zaświeci się na niebiesko. 3. Trzymamy klawisz funkcyjny do momentu pojawienia się komunikatu SELF TEST. 4. Zwalniamy klawisz funkcyjny, karta testowa zostanie wydrukowana po kilku sekundach. 10 S t r o n a

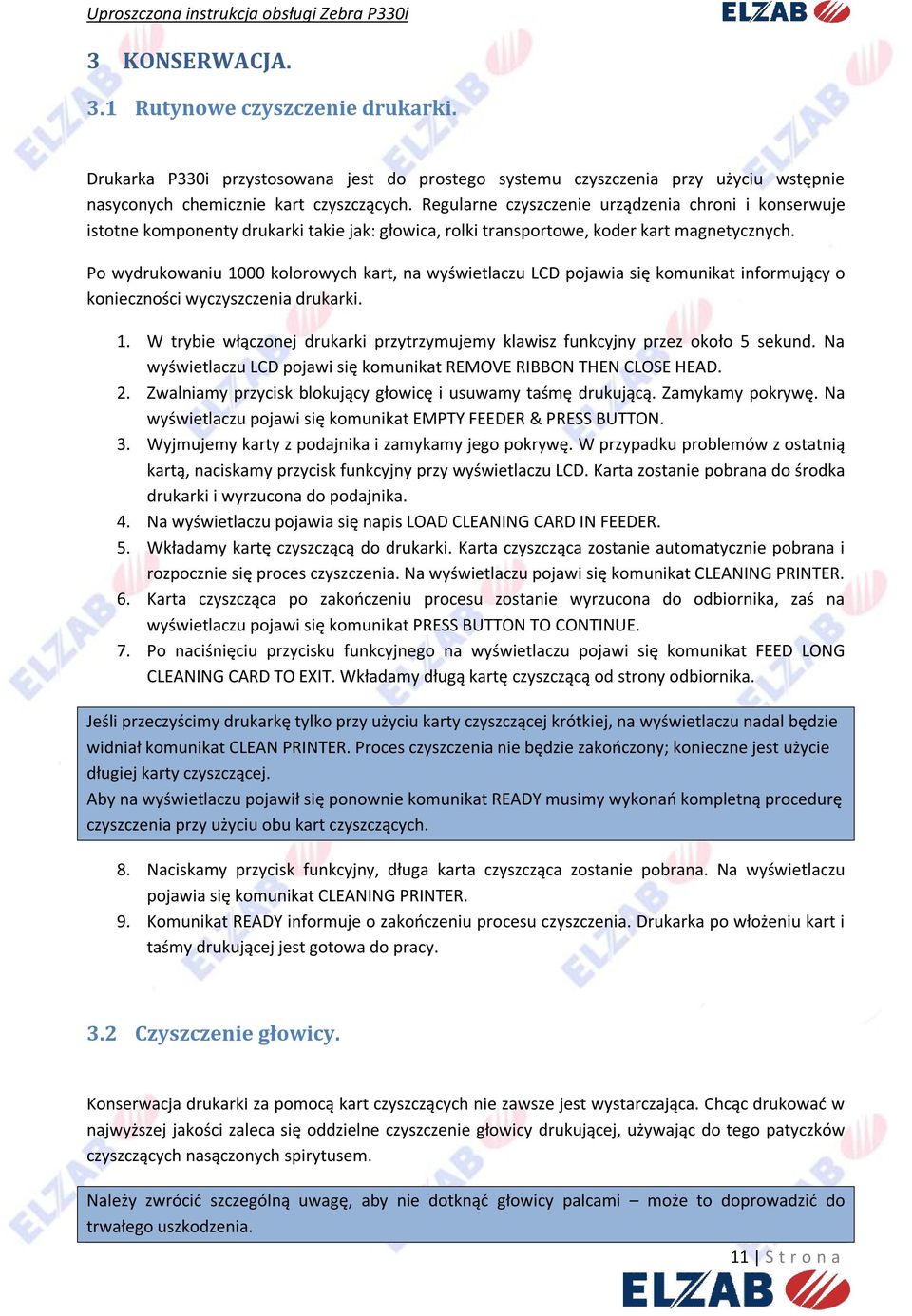

11 3 KONSERWACJA. 3.1 Rutynowe czyszczenie drukarki. Drukarka P330i przystosowana jest do prostego systemu czyszczenia przy użyciu wstępnie nasyconych chemicznie kart czyszczących. Regularne czyszczenie urządzenia chroni i konserwuje istotne komponenty drukarki takie jak: głowica, rolki transportowe, koder kart magnetycznych. Po wydrukowaniu 1000 kolorowych kart, na wyświetlaczu LCD pojawia się komunikat informujący o konieczności wyczyszczenia drukarki. 1. W trybie włączonej drukarki przytrzymujemy klawisz funkcyjny przez około 5 sekund. Na wyświetlaczu LCD pojawi się komunikat REMOVE RIBBON THEN CLOSE HEAD. 2. Zwalniamy przycisk blokujący głowicę i usuwamy taśmę drukującą. Zamykamy pokrywę. Na wyświetlaczu pojawi się komunikat EMPTY FEEDER & PRESS BUTTON. 3. Wyjmujemy karty z podajnika i zamykamy jego pokrywę. W przypadku problemów z ostatnią kartą, naciskamy przycisk funkcyjny przy wyświetlaczu LCD. Karta zostanie pobrana do środka drukarki i wyrzucona do podajnika. 4. Na wyświetlaczu pojawia się napis LOAD CLEANING CARD IN FEEDER. 5. Wkładamy kartę czyszczącą do drukarki. Karta czyszcząca zostanie automatycznie pobrana i rozpocznie się proces czyszczenia. Na wyświetlaczu pojawi się komunikat CLEANING PRINTER. 6. Karta czyszcząca po zakończeniu procesu zostanie wyrzucona do odbiornika, zaś na wyświetlaczu pojawi się komunikat PRESS BUTTON TO CONTINUE. 7. Po naciśnięciu przycisku funkcyjnego na wyświetlaczu pojawi się komunikat FEED LONG CLEANING CARD TO EXIT. Wkładamy długą kartę czyszczącą od strony odbiornika. Jeśli przeczyścimy drukarkę tylko przy użyciu karty czyszczącej krótkiej, na wyświetlaczu nadal będzie widniał komunikat CLEAN PRINTER. Proces czyszczenia nie będzie zakończony; konieczne jest użycie długiej karty czyszczącej. Aby na wyświetlaczu pojawił się ponownie komunikat READY musimy wykonań kompletną procedurę czyszczenia przy użyciu obu kart czyszczących. 8. Naciskamy przycisk funkcyjny, długa karta czyszcząca zostanie pobrana. Na wyświetlaczu pojawia się komunikat CLEANING PRINTER. 9. Komunikat READY informuje o zakończeniu procesu czyszczenia. Drukarka po włożeniu kart i taśmy drukującej jest gotowa do pracy. 3.2 Czyszczenie głowicy. Konserwacja drukarki za pomocą kart czyszczących nie zawsze jest wystarczająca. Chcąc drukować w najwyższej jakości zaleca się oddzielne czyszczenie głowicy drukującej, używając do tego patyczków czyszczących nasączonych spirytusem. Należy zwrócić szczególną uwagę, aby nie dotknąć głowicy palcami może to doprowadzić do trwałego uszkodzenia. 11 S t r o n a

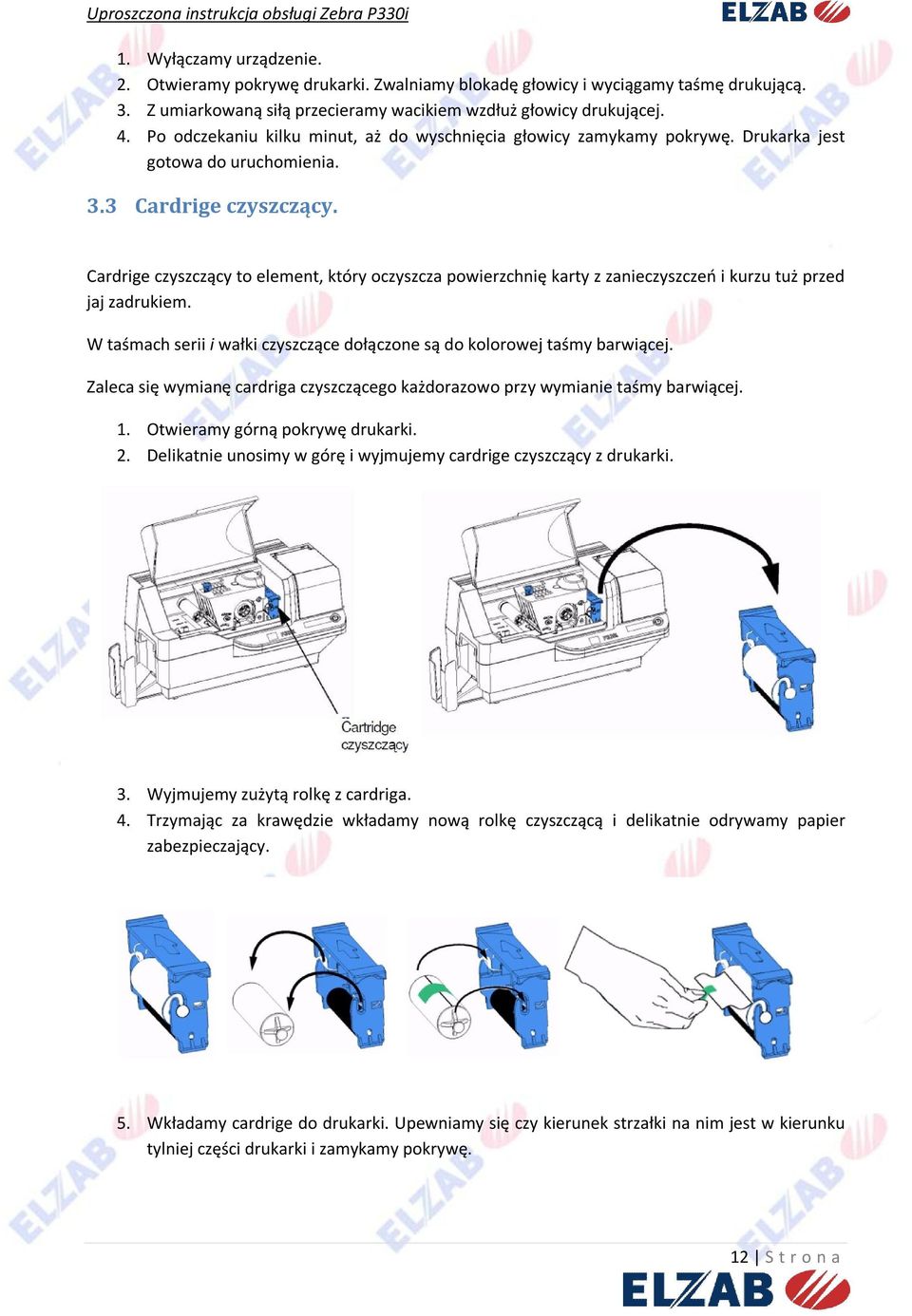

12 1. Wyłączamy urządzenie. 2. Otwieramy pokrywę drukarki. Zwalniamy blokadę głowicy i wyciągamy taśmę drukującą. 3. Z umiarkowaną siłą przecieramy wacikiem wzdłuż głowicy drukującej. 4. Po odczekaniu kilku minut, aż do wyschnięcia głowicy zamykamy pokrywę. Drukarka jest gotowa do uruchomienia. 3.3 Cardrige czyszczący. Cardrige czyszczący to element, który oczyszcza powierzchnię karty z zanieczyszczeń i kurzu tuż przed jaj zadrukiem. W taśmach serii i wałki czyszczące dołączone są do kolorowej taśmy barwiącej. Zaleca się wymianę cardriga czyszczącego każdorazowo przy wymianie taśmy barwiącej. 1. Otwieramy górną pokrywę drukarki. 2. Delikatnie unosimy w górę i wyjmujemy cardrige czyszczący z drukarki. 3. Wyjmujemy zużytą rolkę z cardriga. 4. Trzymając za krawędzie wkładamy nową rolkę czyszczącą i delikatnie odrywamy papier zabezpieczający. 5. Wkładamy cardrige do drukarki. Upewniamy się czy kierunek strzałki na nim jest w kierunku tylniej części drukarki i zamykamy pokrywę. 12 S t r o n a

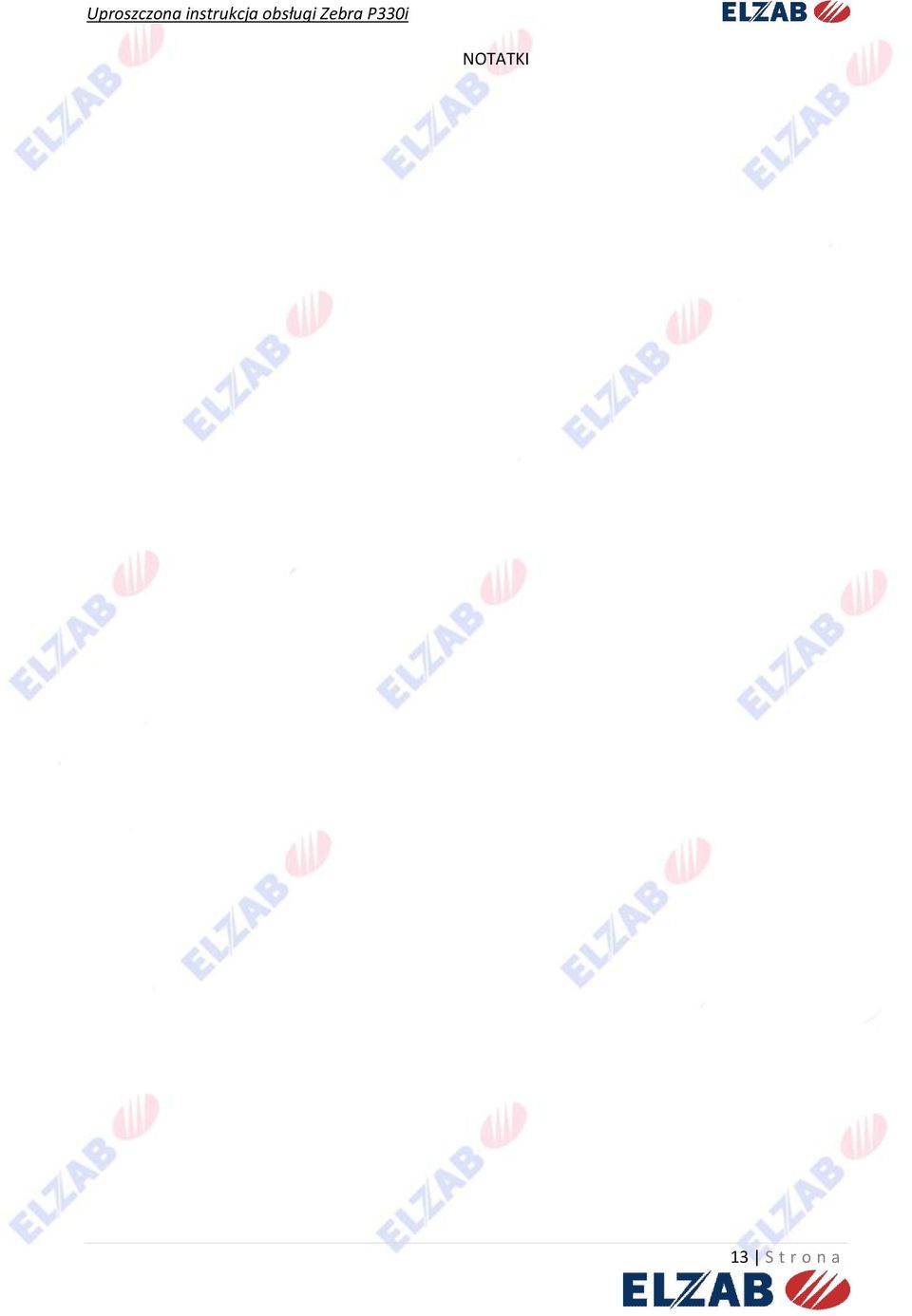

13 NOTATKI 13 S t r o n a
