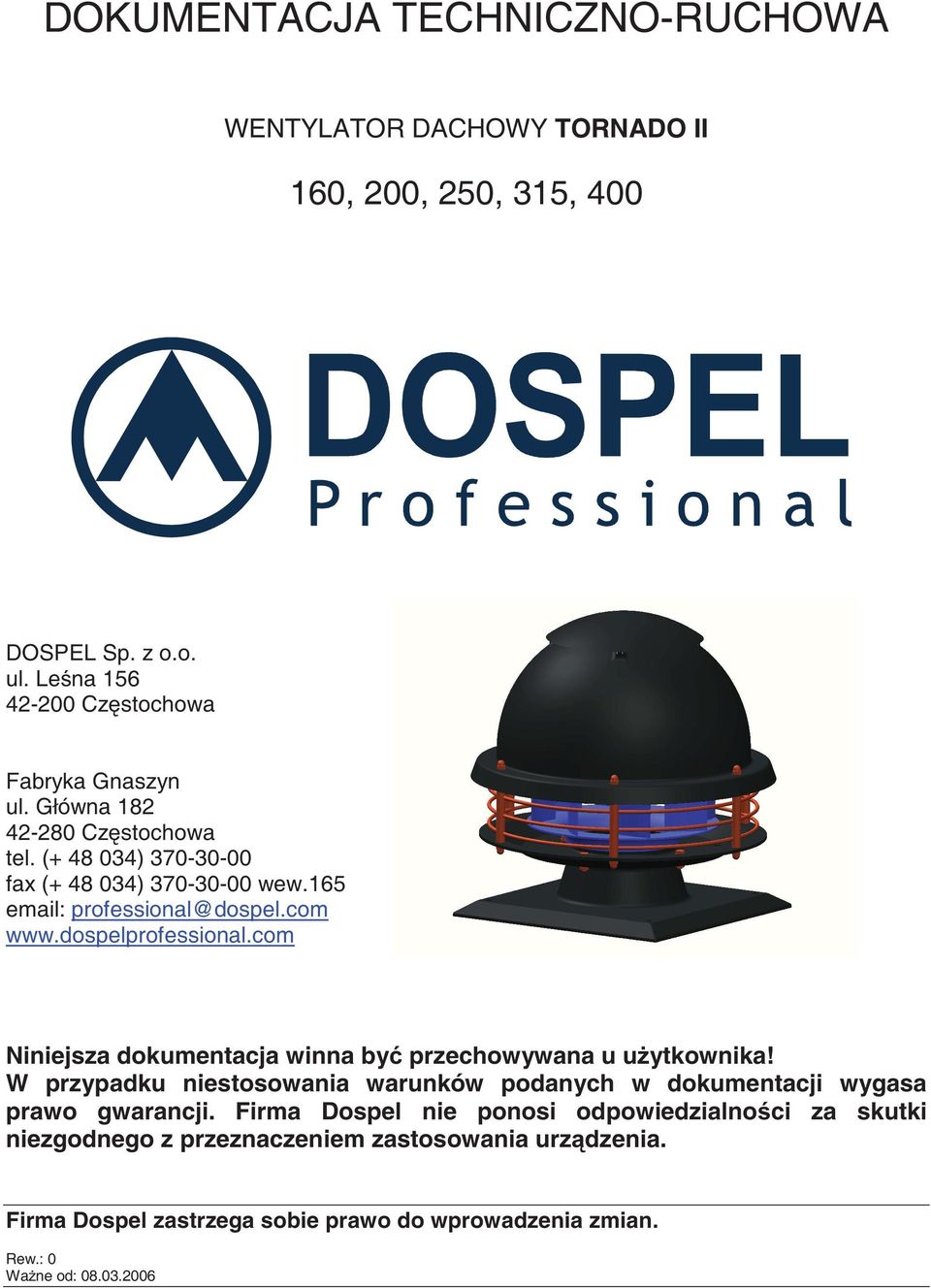

1 DOKUMENTACJA TECHNICZNO-RUCHOWA WENTYLATOR DACHOWY TORNADO II 160, 200, 250, 315, 400 DOSPEL Sp. z o.o. ul. LeĞna CzĊstochowa Fabryka Gnaszyn ul. Główna CzĊstochowa tel. ( ) fax ( ) wew professional@dospel.com Niniejsza dokumentacja winna byü przechowywana u uīytkownika! W przypadku niestosowania warunków podanych w dokumentacji wygasa prawo gwarancji. Firma Dospel nie ponosi odpowiedzialnoğci za skutki niezgodnego z przeznaczeniem zastosowania urządzenia. WaĪne od:

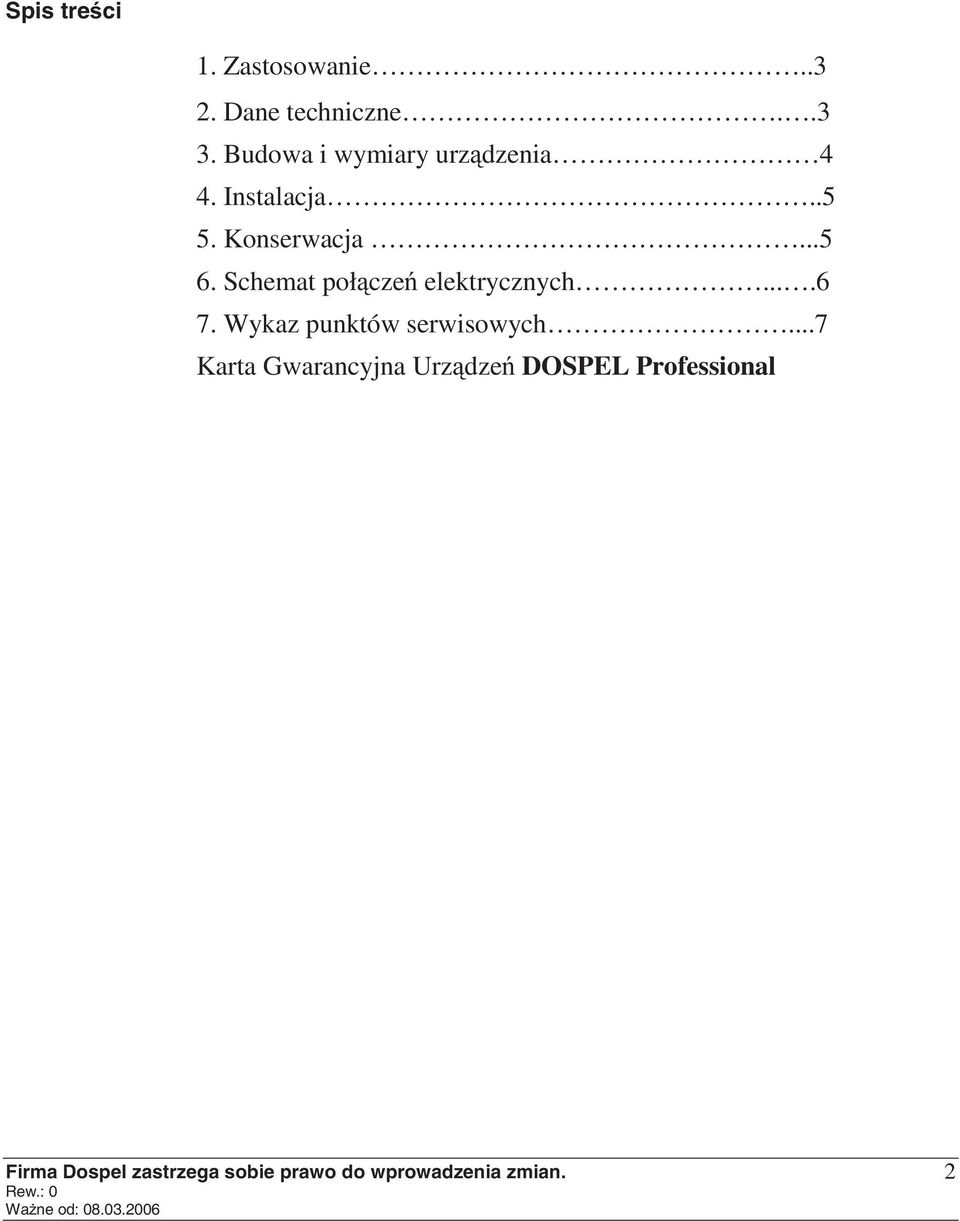

2 Spis tre ci 1. Zastosowanie Dane techniczne Budowa i wymiary urz dzenia 4 4. Instalacja Konserwacja Schemat poł cze elektrycznych Wykaz punktów serwisowych...7 Karta Gwarancyjna Urz dze DOSPEL Professional 2

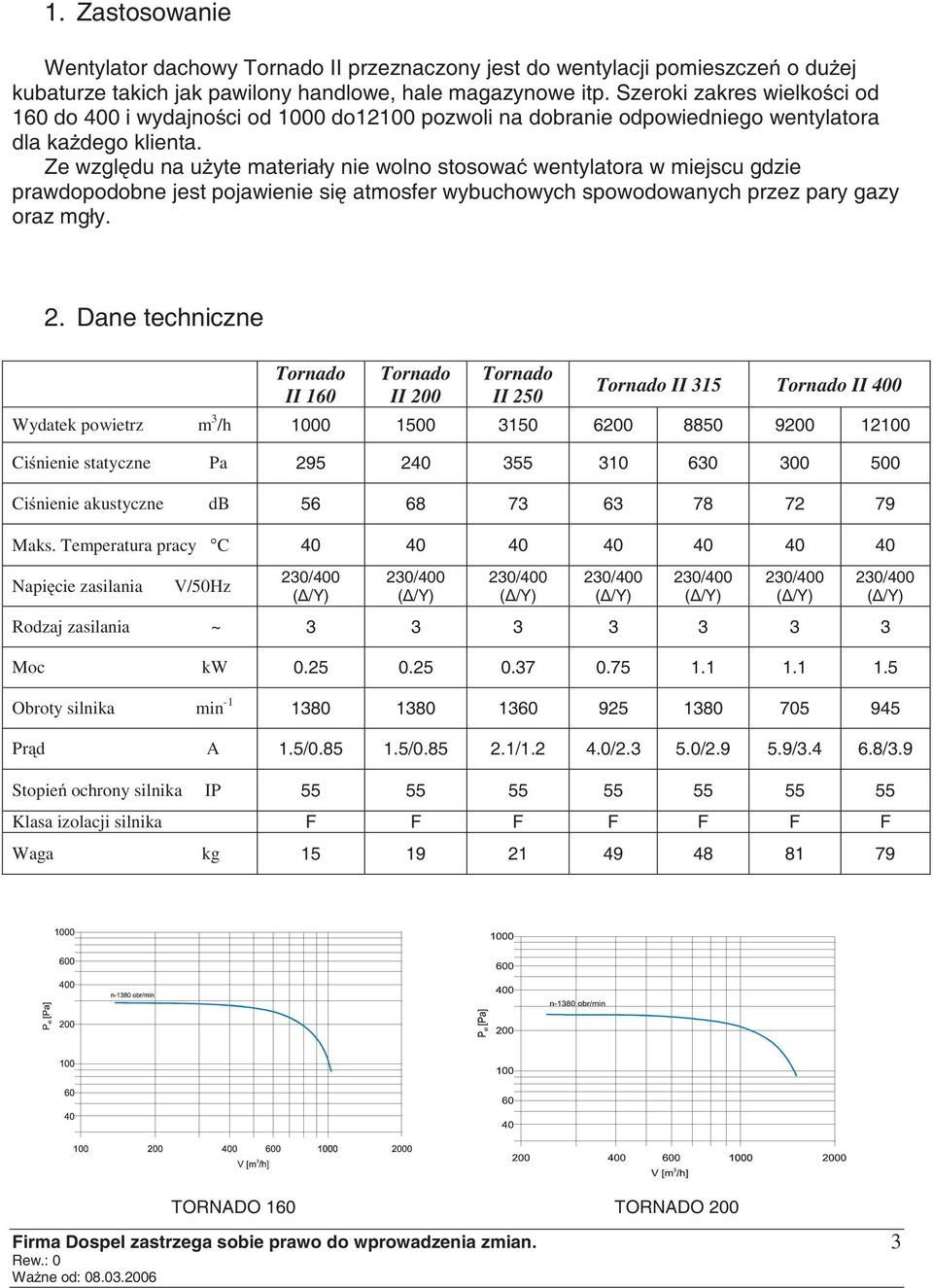

3 1. Zastosowanie Wentylator dachowy Tornado II przeznaczony jest do wentylacji pomieszcze o du ej kubaturze takich jak pawilony handlowe, hale magazynowe itp. Szeroki zakres wielko ci od 160 do 400 i wydajno ci od 1000 do12100 pozwoli na dobranie odpowiedniego wentylatora dla ka dego klienta. Ze wzgl du na u yte materiały nie wolno stosowa wentylatora w miejscu gdzie prawdopodobne jest pojawienie si atmosfer wybuchowych spowodowanych przez pary gazy oraz mgły. 2. Dane techniczne Tornado II 160 Tornado II 200 Tornado II 250 Tornado II 315 Tornado II 400 Wydatek powietrz m 3 /h Ci nienie statyczne Pa Ci nienie akustyczne db Maks. Temperatura pracy C Napi cie zasilania V/50Hz Rodzaj zasilania ~ Moc kw Obroty silnika min Pr d A 1.5/ / / / / / /3.9 Stopie ochrony silnika IP Klasa izolacji silnika F F F F F F F Waga kg TORNADO 160 TORNADO 200 3

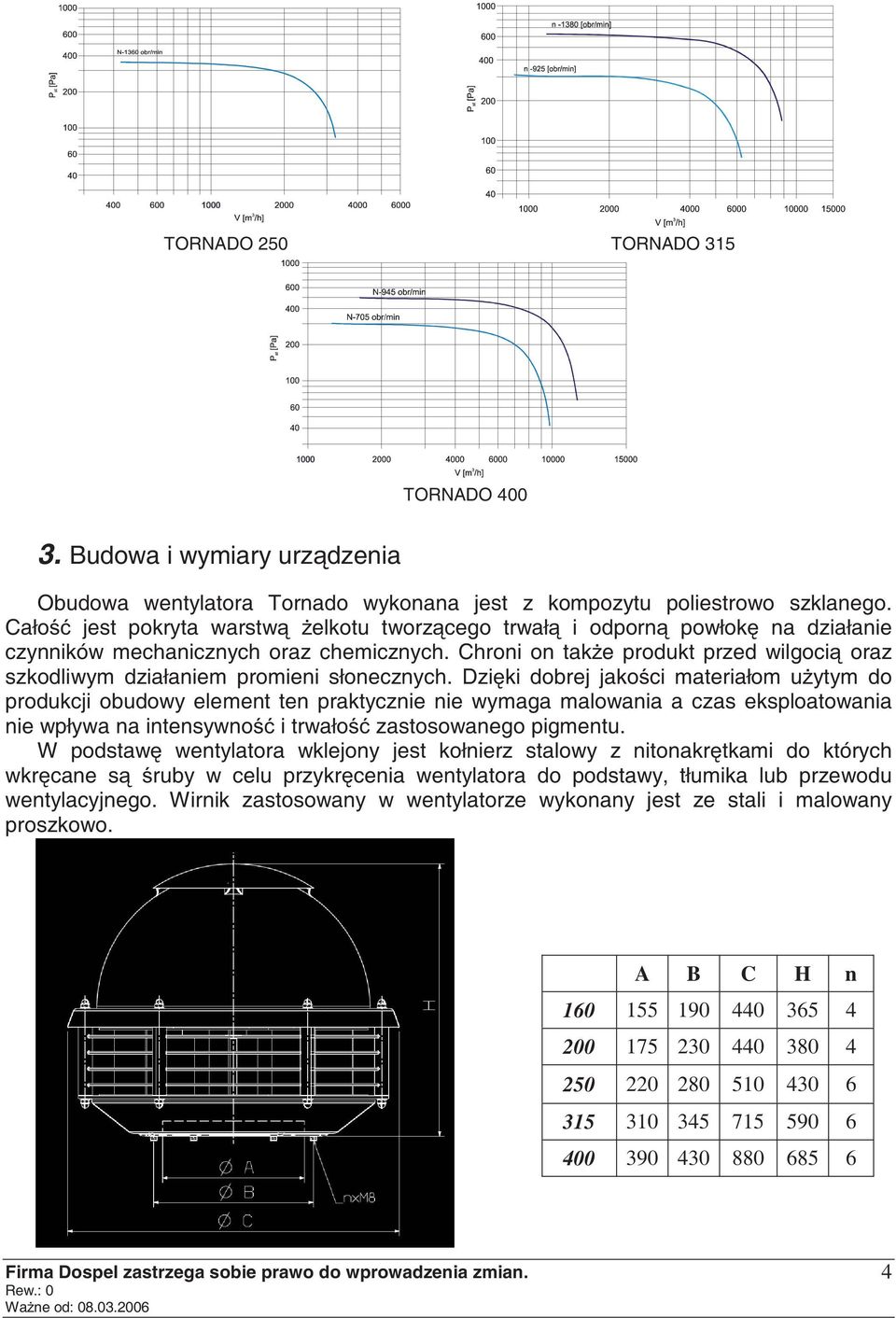

4 TORNADO 250 TORNADO 315 TORNADO Budowa i wymiary urz dzenia Obudowa wentylatora Tornado wykonana jest z kompozytu poliestrowo szklanego. Cało jest pokryta warstw elkotu tworz cego trwał i odporn powłok na działanie czynników mechanicznych oraz chemicznych. Chroni on tak e produkt przed wilgoci oraz szkodliwym działaniem promieni słonecznych. Dzi ki dobrej jako ci materiałom u ytym do produkcji obudowy element ten praktycznie nie wymaga malowania a czas eksploatowania nie wpływa na intensywno i trwało zastosowanego pigmentu. W podstaw wentylatora wklejony jest kołnierz stalowy z nitonakr tkami do których wkr cane s ruby w celu przykr cenia wentylatora do podstawy, tłumika lub przewodu wentylacyjnego. Wirnik zastosowany w wentylatorze wykonany jest ze stali i malowany proszkowo. A B C H n

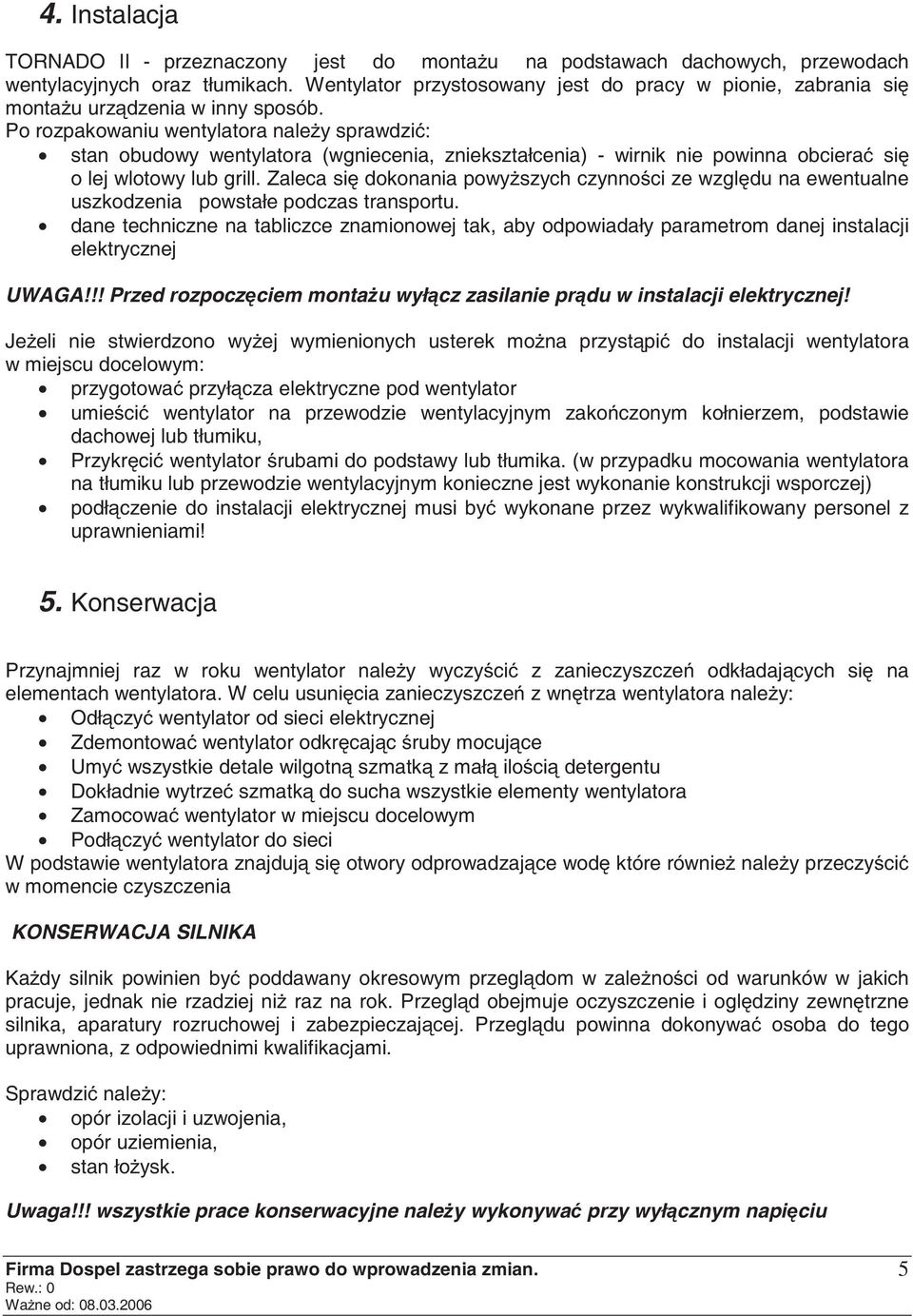

5 4. Instalacja TORNADO II - przeznaczony jest do monta u na podstawach dachowych, przewodach wentylacyjnych oraz tłumikach. Wentylator przystosowany jest do pracy w pionie, zabrania si monta u urz dzenia w inny sposób. Po rozpakowaniu wentylatora nale y sprawdzi : stan obudowy wentylatora (wgniecenia, zniekształcenia) - wirnik nie powinna obciera si o lej wlotowy lub grill. Zaleca si dokonania powy szych czynno ci ze wzgl du na ewentualne uszkodzenia powstałe podczas transportu. dane techniczne na tabliczce znamionowej tak, aby odpowiadały parametrom danej instalacji elektrycznej UWAGA!!! Przed rozpocz ciem monta u wył cz zasilanie pr du w instalacji elektrycznej! Je eli nie stwierdzono wy ej wymienionych usterek mo na przyst pi do instalacji wentylatora w miejscu docelowym: przygotowa przył cza elektryczne pod wentylator umie ci wentylator na przewodzie wentylacyjnym zako czonym kołnierzem, podstawie dachowej lub tłumiku, Przykr ci wentylator rubami do podstawy lub tłumika. (w przypadku mocowania wentylatora na tłumiku lub przewodzie wentylacyjnym konieczne jest wykonanie konstrukcji wsporczej) podł czenie do instalacji elektrycznej musi by wykonane przez wykwalifikowany personel z uprawnieniami! 5. Konserwacja Przynajmniej raz w roku wentylator nale y wyczy ci z zanieczyszcze odkładaj cych si na elementach wentylatora. W celu usuni cia zanieczyszcze z wn trza wentylatora nale y: Odł czy wentylator od sieci elektrycznej Zdemontowa wentylator odkr caj c ruby mocuj ce Umy wszystkie detale wilgotn szmatk z mał ilo ci detergentu Dokładnie wytrze szmatk do sucha wszystkie elementy wentylatora Zamocowa wentylator w miejscu docelowym Podł czy wentylator do sieci W podstawie wentylatora znajduj si otwory odprowadzaj ce wod które równie nale y przeczy ci w momencie czyszczenia KONSERWACJA SILNIKA Ka dy silnik powinien by poddawany okresowym przegl dom w zale no ci od warunków w jakich pracuje, jednak nie rzadziej ni raz na rok. Przegl d obejmuje oczyszczenie i ogl dziny zewn trzne silnika, aparatury rozruchowej i zabezpieczaj cej. Przegl du powinna dokonywa osoba do tego uprawniona, z odpowiednimi kwalifikacjami. Sprawdzi nale y: opór izolacji i uzwojenia, opór uziemienia, stan ło ysk. Uwaga!!! wszystkie prace konserwacyjne nale y wykonywa przy wył cznym napi ciu 5

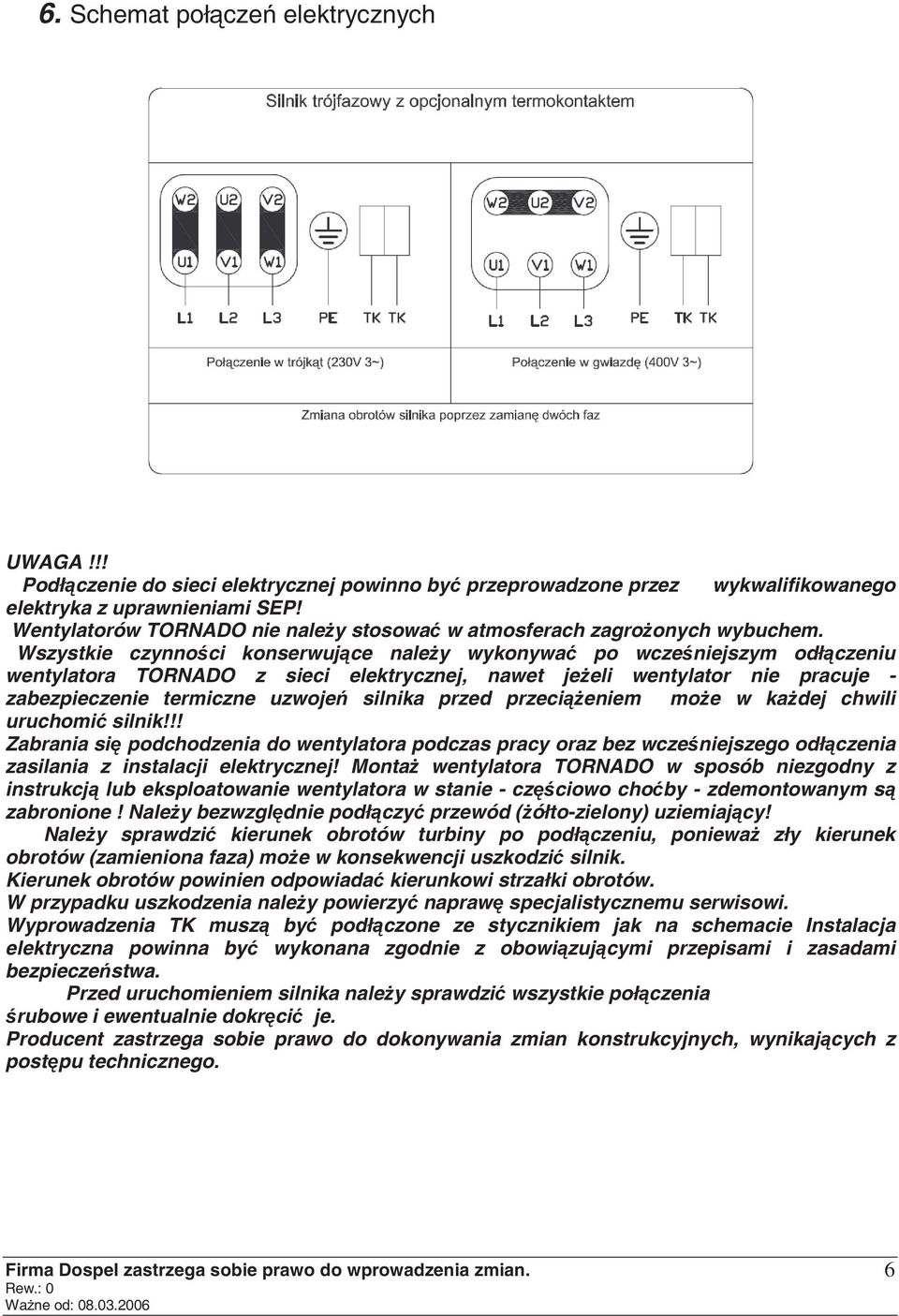

6 6. Schemat poł cze elektrycznych UWAGA!!! Podł czenie do sieci elektrycznej powinno by przeprowadzone przez wykwalifikowanego elektryka z uprawnieniami SEP! Wentylatorów TORNADO nie nale y stosowa w atmosferach zagro onych wybuchem. Wszystkie czynno ci konserwuj ce nale y wykonywa po wcze niejszym odł czeniu wentylatora TORNADO z sieci elektrycznej, nawet je eli wentylator nie pracuje - zabezpieczenie termiczne uzwoje silnika przed przeci eniem mo e w ka dej chwili uruchomi silnik!!! Zabrania si podchodzenia do wentylatora podczas pracy oraz bez wcze niejszego odł czenia zasilania z instalacji elektrycznej! Monta wentylatora TORNADO w sposób niezgodny z instrukcj lub eksploatowanie wentylatora w stanie - cz ciowo cho by - zdemontowanym s zabronione! Nale y bezwzgl dnie podł czy przewód ( ółto-zielony) uziemiaj cy! Nale y sprawdzi kierunek obrotów turbiny po podł czeniu, poniewa zły kierunek obrotów (zamieniona faza) mo e w konsekwencji uszkodzi silnik. Kierunek obrotów powinien odpowiada kierunkowi strzałki obrotów. W przypadku uszkodzenia nale y powierzy napraw specjalistycznemu serwisowi. Wyprowadzenia TK musz by podł czone ze stycznikiem jak na schemacie Instalacja elektryczna powinna by wykonana zgodnie z obowi zuj cymi przepisami i zasadami bezpiecze stwa. Przed uruchomieniem silnika nale y sprawdzi wszystkie poł czenia rubowe i ewentualnie dokr ci je. Producent zastrzega sobie prawo do dokonywania zmian konstrukcyjnych, wynikaj cych z post pu technicznego. 6

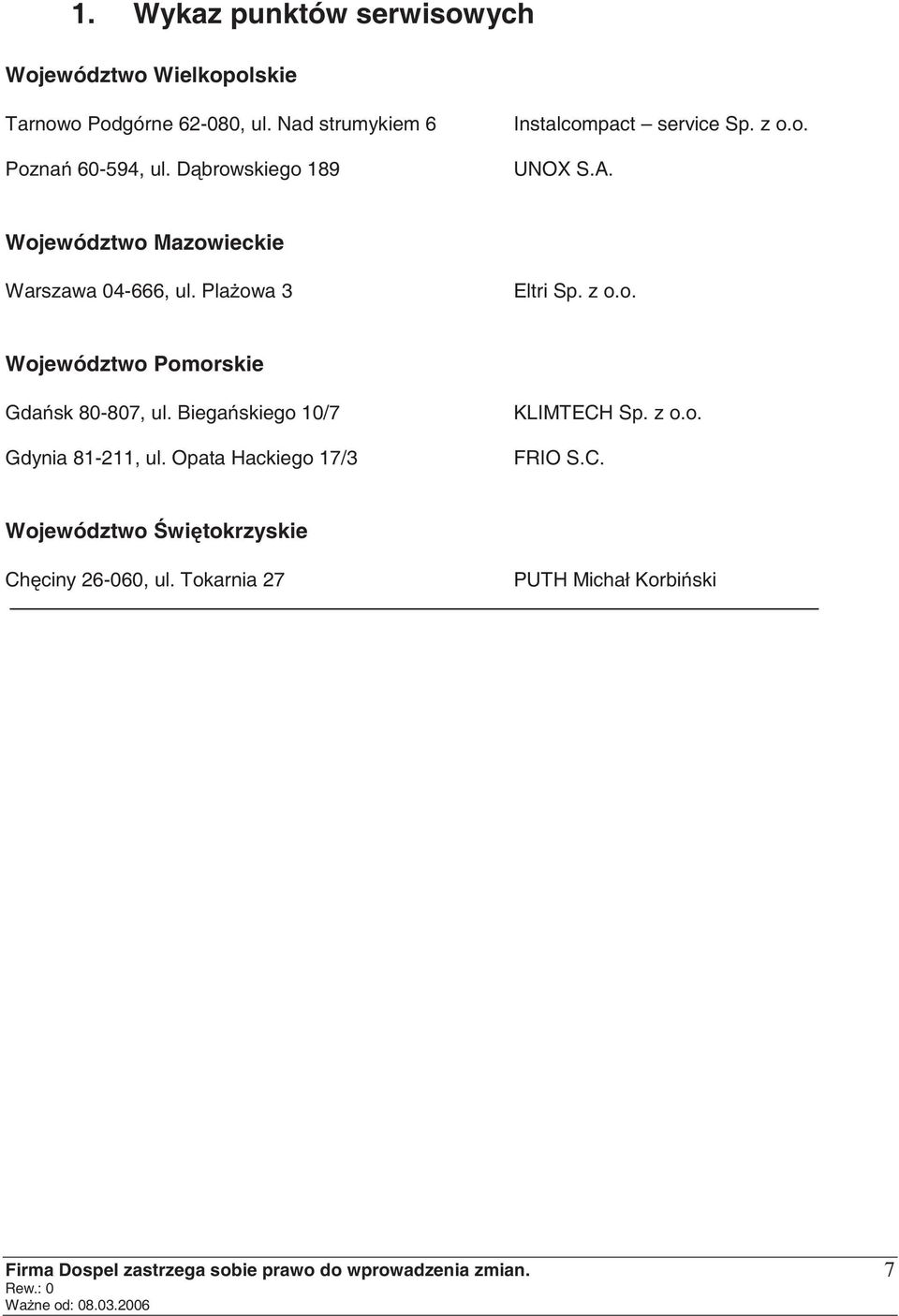

7 1. Wykaz punktów serwisowych Województwo Wielkopolskie Tarnowo Podgórne , ul. Nad strumykiem 6 Pozna , ul. D browskiego 189 Instalcompact service Sp. z o.o. UNOX S.A. Województwo Mazowieckie Warszawa , ul. Pla owa 3 Eltri Sp. z o.o. Województwo Pomorskie Gda sk , ul. Biega skiego 10/7 Gdynia , ul. Opata Hackiego 17/3 KLIMTECH Sp. z o.o. FRIO S.C. Województwo wi tokrzyskie Ch ciny , ul. Tokarnia 27 PUTH Michał Korbi ski 7

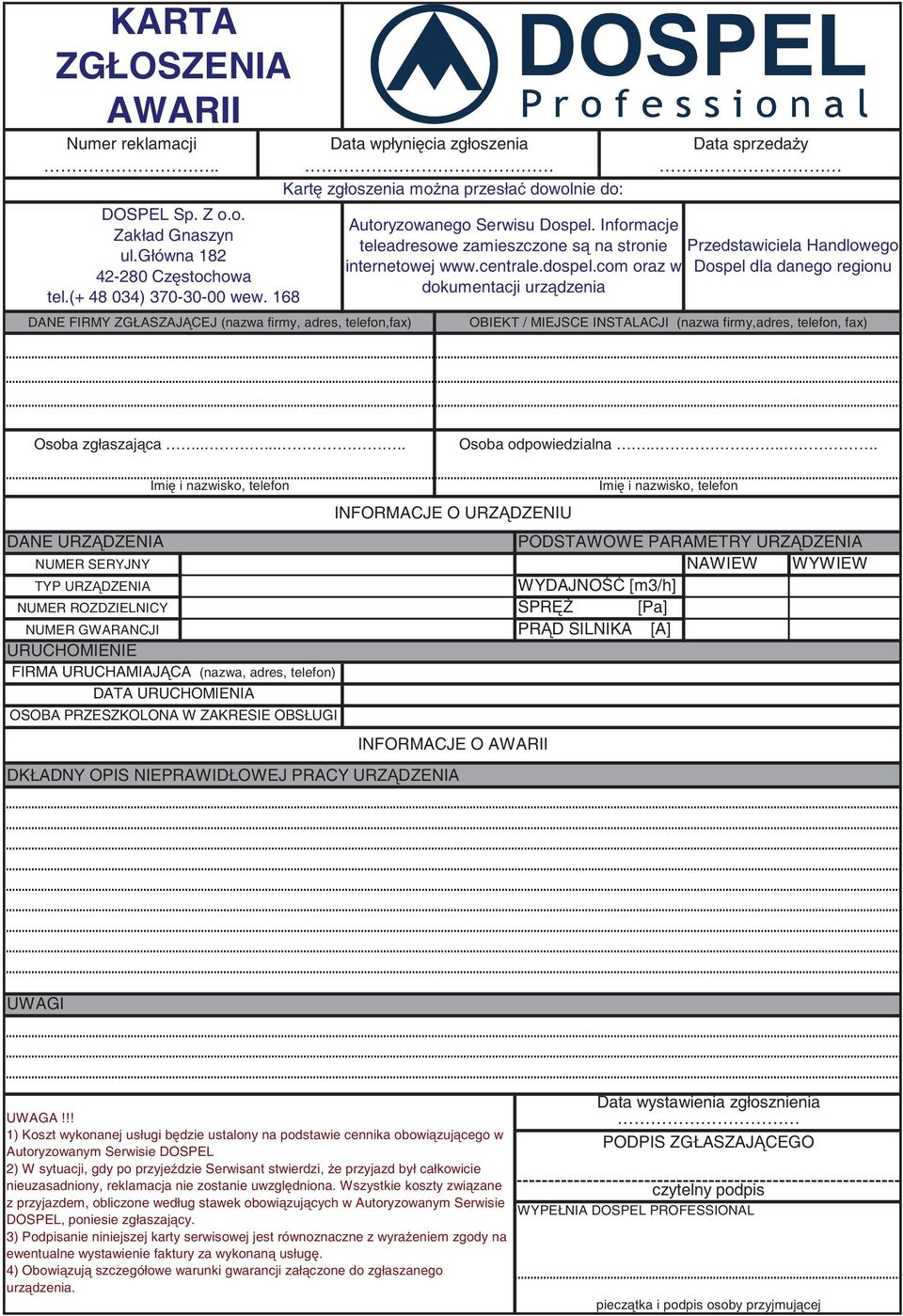

8 KARTA ZGŁOSZENIA AWARII Numer reklamacji Data wpłyni cia zgłoszenia Data sprzeda y.. Kart zgłoszenia mo na przesła dowolnie do: DOSPEL Sp. Z o.o. Zakład Gnaszyn ul.główna Cz stochowa tel.( ) wew. 168 DANE FIRMY ZGŁASZAJ CEJ (nazwa firmy, adres, telefon,fax) Autoryzowanego Serwisu Dospel. Informacje teleadresowe zamieszczone s na stronie Przedstawiciela Handlowego internetowej oraz w Dospel dla danego regionu dokumentacji urz dzenia OBIEKT / MIEJSCE INSTALACJI (nazwa firmy,adres, telefon, fax) Osoba zgłaszaj ca Osoba odpowiedzialna..... Imi i nazwisko, telefon Imi i nazwisko, telefon INFORMACJE O URZ DZENIU DANE URZ DZENIA PODSTAWOWE PARAMETRY URZ DZENIA NUMER SERYJNY NAWIEW WYWIEW TYP URZ DZENIA WYDAJNO [m3/h] NUMER ROZDZIELNICY SPR [Pa] NUMER GWARANCJI PR D SILNIKA [A] URUCHOMIENIE FIRMA URUCHAMIAJ CA (nazwa, adres, telefon) DATA URUCHOMIENIA OSOBA PRZESZKOLONA W ZAKRESIE OBSŁUGI INFORMACJE O AWARII DKŁADNY OPIS NIEPRAWIDŁOWEJ PRACY URZ DZENIA UWAGI UWAGA!!! 1) Koszt wykonanej usługi b dzie ustalony na podstawie cennika obowi zuj cego w Autoryzowanym Serwisie DOSPEL 2) W sytuacji, gdy po przyje dzie Serwisant stwierdzi, e przyjazd był całkowicie nieuzasadniony, reklamacja nie zostanie uwzgl dniona. Wszystkie koszty zwi zane z przyjazdem, obliczone według stawek obowi zuj cych w Autoryzowanym Serwisie DOSPEL, poniesie zgłaszaj cy. 3) Podpisanie niniejszej karty serwisowej jest równoznaczne z wyra eniem zgody na ewentualne wystawienie faktury za wykonan usług. 4) Obowi zuj szczegółowe warunki gwarancji zał czone do zgłaszanego urz dzenia. Data wystawienia zgłosznienia PODPIS ZGŁASZAJ CEGO czytelny podpis WYPEŁNIA DOSPEL PROFESSIONAL piecz tka i podpis osoby przyjmuj cej
