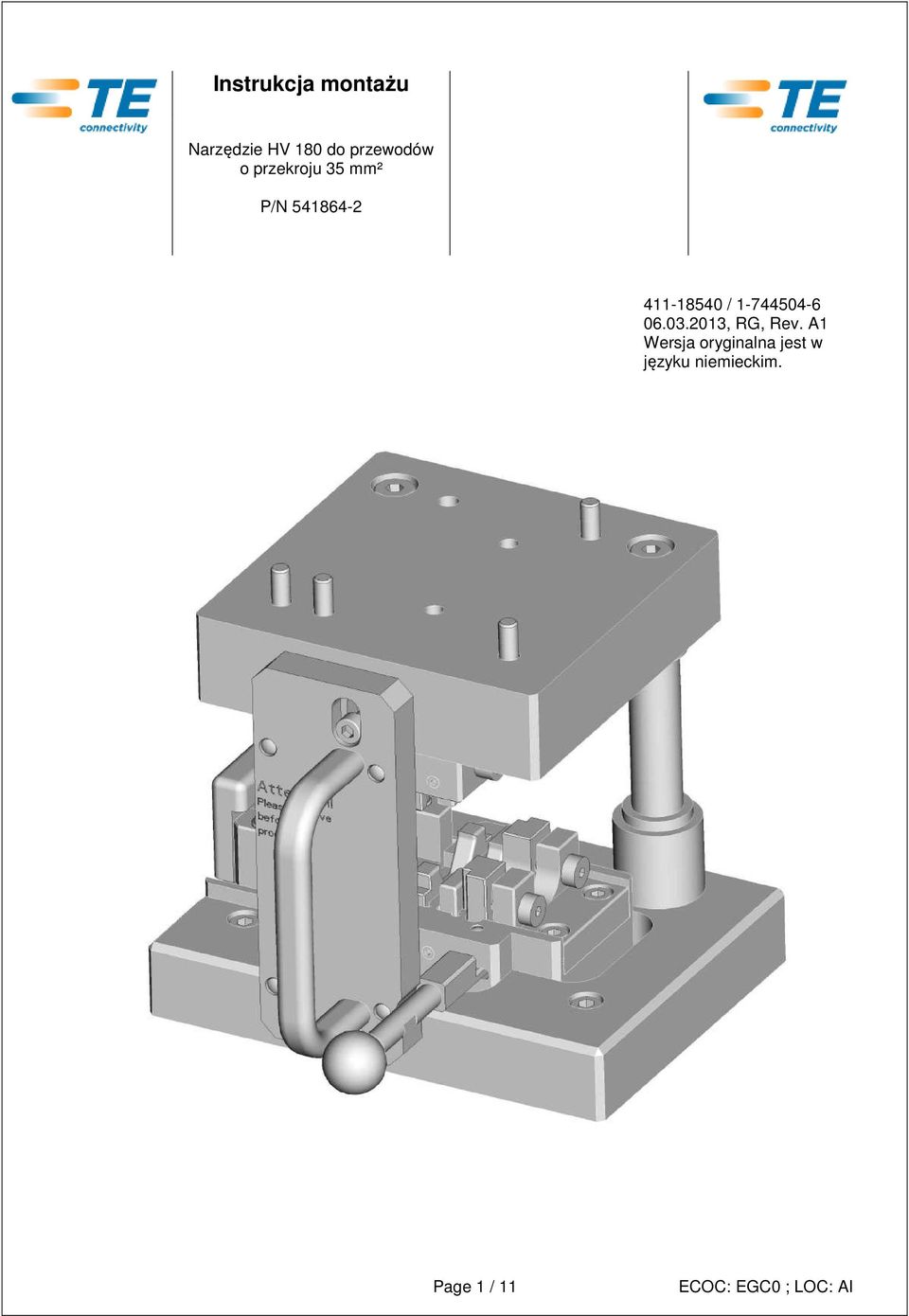

1 Instrukcja montażu Narzędzie HV 180 do przewodów o przekroju 35 mm² P/N / , RG, Rev. A1 Wersja oryginalna jest w języku niemieckim. Page 1 / 11

2 Wersja polskojęzyczna Spis treści...3 Producent: TE Connectivity Tyco Electronics AMP GmbH Dział Zaawansowanych Technologii Ampérestraße Bensheim Strona2 / 11

3 Spis treści 1 Instrukcja montażu Stosowanie instrukcji montażu Wskazówki bezpieczeństwa zawarte w instrukcji obsługi Podstawowe wskazówki bezpieczeństwa Kompetencje Bezpieczeństwo Zastosowanie urządzenia zgodnie z jego przeznaczeniem Dostawa Opakowanie Demontaż i montaż narzędzia Obsługa/przebieg pracy urządzenia Ustawienie wysokości prasy do zaciskania Narzędzie Bieżąca konserwacja Plan czynności konserwacyjnych i smarowania Smarowanie sworzni ustalających narzędzi Wymiana matryc Przechowywanie...11 Strona3 / 11

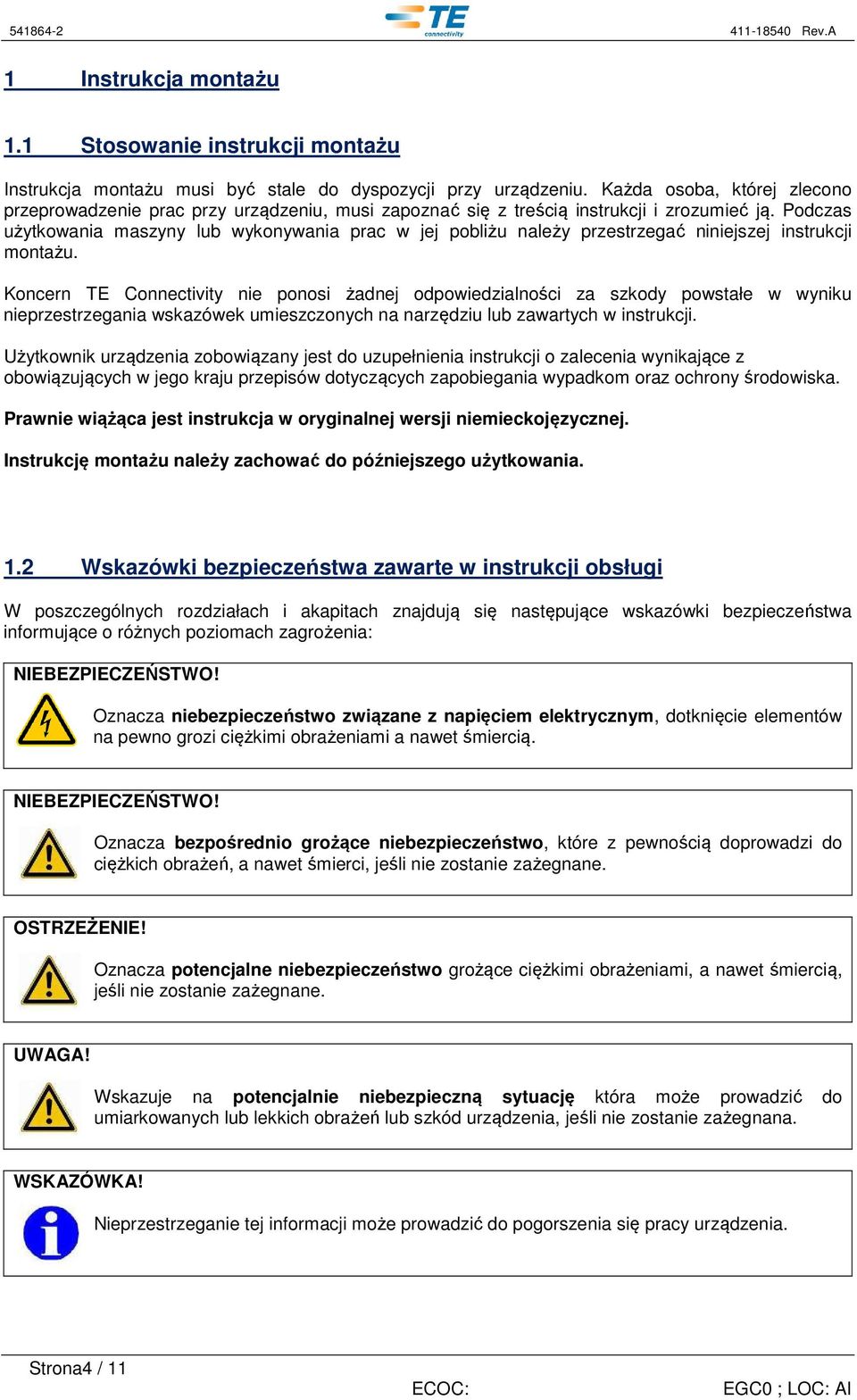

4 1 Instrukcja montażu 1.1 Stosowanie instrukcji montażu Instrukcja montażu musi być stale do dyspozycji przy urządzeniu. Każda osoba, której zlecono przeprowadzenie prac przy urządzeniu, musi zapoznać się z treścią instrukcji i zrozumieć ją. Podczas użytkowania maszyny lub wykonywania prac w jej pobliżu należy przestrzegać niniejszej instrukcji montażu. Koncern TE Connectivity nie ponosi żadnej odpowiedzialności za szkody powstałe w wyniku nieprzestrzegania wskazówek umieszczonych na narzędziu lub zawartych w instrukcji. Użytkownik urządzenia zobowiązany jest do uzupełnienia instrukcji o zalecenia wynikające z obowiązujących w jego kraju przepisów dotyczących zapobiegania wypadkom oraz ochrony środowiska. Prawnie wiążąca jest instrukcja w oryginalnej wersji niemieckojęzycznej. Instrukcję montażu należy zachować do późniejszego użytkowania. 1.2 Wskazówki bezpieczeństwa zawarte w instrukcji obsługi W poszczególnych rozdziałach i akapitach znajdują się następujące wskazówki bezpieczeństwa informujące o różnych poziomach zagrożenia: Oznacza niebezpieczeństwo związane z napięciem elektrycznym, dotknięcie elementów na pewno grozi ciężkimi obrażeniami a nawet śmiercią. Oznacza bezpośrednio grożące niebezpieczeństwo, które z pewnością doprowadzi do ciężkich obrażeń, a nawet śmierci, jeśli nie zostanie zażegnane. OSTRZEŻENIE! Oznacza potencjalne niebezpieczeństwo grożące ciężkimi obrażeniami, a nawet śmiercią, jeśli nie zostanie zażegnane. UWAGA! Wskazuje na potencjalnie niebezpieczną sytuację która może prowadzić do umiarkowanych lub lekkich obrażeń lub szkód urządzenia, jeśli nie zostanie zażegnana. WSKAZÓWKA! Nieprzestrzeganie tej informacji może prowadzić do pogorszenia się pracy urządzenia. Strona4 / 11

5 2 Podstawowe wskazówki bezpieczeństwa Narzędzie zostało skonstruowane zgodnie z aktualnym stanem wiedzy technicznej i w oparciu o powszechnie uznane zasady i przepisy bezpieczeństwa pracy. W trakcie np. instalowania urządzenia, jego uruchomienia, regulacji, użytkowania, przy zmianie warunków lub sposobów użytkowania, w trakcie przeglądów i prac konserwacyjnych należy przestrzegać opisanych w instrukcji montażu procedur wyłączania urządzenia. Informacje dotyczące zgodności z dyrektywą RoHS Informacje dotyczące występowania i lokalizacji niektórych substancji podlegających dyrektywie RoHS (Restriction on Hazardous Substances) można znaleźć na następującej stronie internetowej: Na stronie należy wybrać opcję "Find Compliance Status..." i podać numery odpowiednich części. 2.1 Kompetencje Narzędzie może być obsługiwane wyłącznie przez przeszkolony i autoryzowany personel. Użytkownik narzędzia ustala kompetencje wymagane u personelu upoważnionego do obsługiwania, przezbrojenia, przeprowadzania przeglądów i prac konserwacyjnych i zobowiązany jest do ich przestrzegania. W szczególności zobowiązany jest do ustalenia kompetencji personelu odpowiedzialnego za wykonywanie prac przy instalacjach elektrycznych. Do przeprowadzania takich prac upoważnieni są wyłącznie wykwalifikowani specjaliści. Samowolnie dokonywane zmiany urządzenia znoszą odpowiedzialność producenta bądź dostawcy za wynikające z nich szkody. 3 Bezpieczeństwo 3.1 Zastosowanie urządzenia zgodnie z jego przeznaczeniem Narzędzie HV 180 do przewodów o przekroju 35 mm² z P/N przeznaczone jest do Prasy do zaciskania HV P/N P/N (prędkość zaciskania 10 mm/s) produkcji TE Connectivity. To narzędzie skonstruowane zostało wyłącznie do obróbki tulejek zaciskowych na bazie kablowej P/N ! Aby zapoznać się ze sposobem przygotowania tulei zaciskowej na bazie kablowej oraz rodzajami przewodów, których należy użyć, koniecznie należy przeczytać specyfikację montażową TE Connectivity! 4 Dostawa 4.1 Opakowanie Podzespoły narzędzia HV 180 do przewodów o przekroju 35 mm² należy ostrożnie wypakować i sprawdzić, czy dostawa jest zgodna z dokumentacją. Zachować oryginalne opakowania do późniejszej wysyłki i przechowywania produktu. Strona5 / 11

6 5 Demontaż i montaż narzędzia Podczas montażu/demontażu istnieje ryzyko szczątkowe zmiażdżenia palców. Nigdy nie wolno wkładać dłoni w miejsca niebezpieczne. Przed wymianą narzędzi urządzenie należy odłączyć od zasilania za pomocą włącznika głównego! Ponadto urządzenie należy zabezpieczyć przed niezamierzonym włączeniem. W tym celu można wyciągnąć wtyczkę sieciową, aby przerwać dopływ prądu! 1. Narzędzie HV mocowane jest w prasie do zaciskania za pomocą siedmiu śrub mocujących (patrz ilustracja 1 i 2). 2. Przed wbudowaniem narzędzia należy zwrócić uwagę na to, aby matryca główna była wyregulowana względem matrycy dolnej (patrz rozdział 7.3 Wymiana matryc ). 3. Narzędzie osadzić w prasie do zaciskania HV i narzędzie dolne luźno wkręcić za pomocą trzech śrub mocujących w taki sposób, aby regulacja narzędzia maszyny była jeszcze możliwa. 4. Poluzować górną śrubę mocującą nakładki i narzędzie górne połączyć z prasą do zaciskania za pomocą czterech śrub mocujących. 5. Wszystkie śruby mocujące narzędzia mocno dokręcić i zdjąć nakładkę. Nakładka wyposażona w dwie śruby mocujące stanowi część narzędzia i należy przechowywać ją w jego bliskim sąsiedztwie. Poza prasą do zaciskania HV nakładki muszą być przymocowane do narzędzia. górna, nakładka nakładk a Narzędzie górne, nakładka Ilustracja 1 Ilustracja 2 6. Demontaż narzędzia następuje w odwrotnej kolejności. Narzędzie dolne Uwaga: Należy zwrócić uwagę na to, aby w trakcie luzowania śrub mocujących narzędzie górne nie spadło w sposób niekontrolowany na narzędzie dolne (patrz ilustracja 2). Przed odkręceniem śrub mocujących narzędzia górnego należy na narzędziu zamontować nakładkę (patrz ilustracja 1), używając do tego dwóch śrub mocujących. Górną śrubę mocującą nakładki można dokręcić dopiero wówczas, gdy narzędzie górne zostało odłączone od prasy do zaciskania. Strona6 / 11

7 6 Obsługa/przebieg pracy urządzenia 6.1 Ustawienie wysokości prasy do zaciskania Aby ustawić wysokość prasy do zaciskania HV P/N , należy zapoznać się z rozdziałem Regulacja wysokości instrukcji obsługi Wymagana wysokość prasy osiągnięta zostanie wtedy, gdy matryce zaciskające dojadą do bloku (patrz ilustracja 3). Dojazd narzędzia (matrycy) do bloku Ilustracja 3 Dojazd narzędzia (matrycy) do bloku 6.2 Narzędzie 1. Przed zamontowaniem narzędzia w prasie do zaciskania HV należy zwrócić uwagę na to, aby matryce zaciskające były prawidłowo wyregulowane (patrz rozdział 7.3). Należy zapewnić, aby prowadnice kulkowe sworzni ustalających nie wysunęły z narzędzia, gdy jest ono zamknięte (matryce zaciskające dosunięte do bloku). 2. Przygotować przewód zgodnie z odpowiednią specyfikacją TE Connectivity. 3. Sposób łączenia złącza wtykowego oraz przygotowania przewodów opisany jest w specyfikacji montażowej Nakładkę złącza wtykowego(patrz ilustracja 4) należy wcisnąć w rowek (patrz ilustracja 5). Złącze wtykowe przesunąć do ogranicznika (patrz ilustracja 6) i włożyć w narzędzie. sworznie ustalające prowadnice kulkowe Złącze wtykowe Rowek Nakładka Ilustracja 4 Ilustracja 5 Strona7 / 11

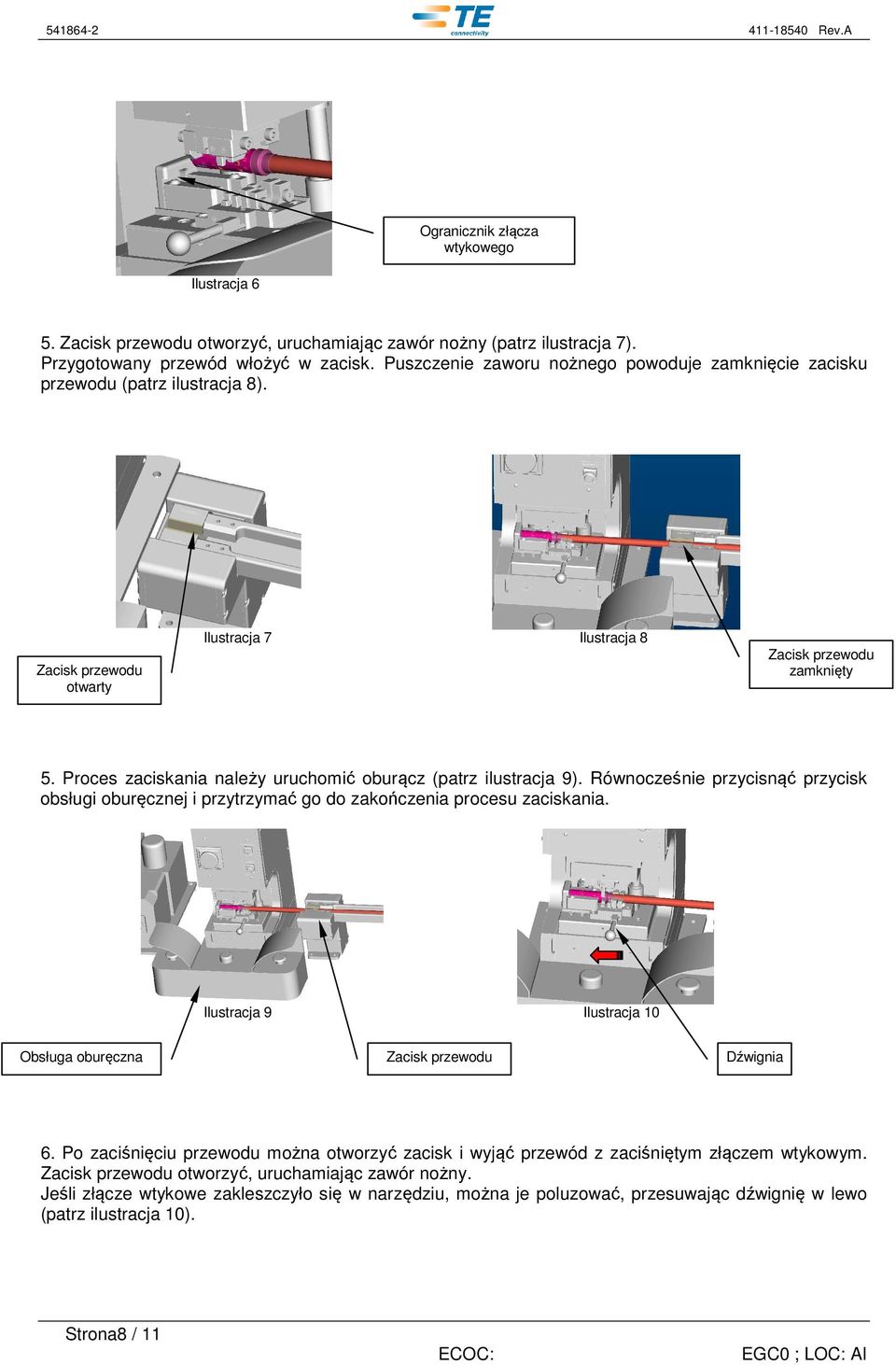

8 Ilustracja 6 Ogranicznik złącza wtykowego 5. Zacisk przewodu otworzyć, uruchamiając zawór nożny (patrz ilustracja 7). Przygotowany przewód włożyć w zacisk. Puszczenie zaworu nożnego powoduje zamknięcie zacisku przewodu (patrz ilustracja 8). Zacisk przewodu otwarty Ilustracja 7 Ilustracja 8 Zacisk przewodu zamknięty 5. Proces zaciskania należy uruchomić oburącz (patrz ilustracja 9). Równocześnie przycisnąć przycisk obsługi oburęcznej i przytrzymać go do zakończenia procesu zaciskania. Ilustracja 9 Ilustracja 10 Obsługa oburęczna Zacisk przewodu Dźwignia 6. Po zaciśnięciu przewodu można otworzyć zacisk i wyjąć przewód z zaciśniętym złączem wtykowym. Zacisk przewodu otworzyć, uruchamiając zawór nożny. Jeśli złącze wtykowe zakleszczyło się w narzędziu, można je poluzować, przesuwając dźwignię w lewo (patrz ilustracja 10). Strona8 / 11

9 7 Bieżąca konserwacja 7.1 Plan czynności konserwacyjnych i smarowania Podczas montażu/demontażu istnieje ryzyko szczątkowe zmiażdżenia palców. Nigdy nie wolno sięgać dłońmi do narzędzia, jeśli maszyna nie została bezpiecznie wyłączona. Przed rozpoczęciem prac konserwacyjnych, naprawczych i demontażu prasę do zaciskania należy wyłączyć, odłączając całkowicie wtyczkę sieciową. Dotykanie elementów przewodzących prąd grozi śmiercią! Regularne czyszczenie i konserwowanie dostępnych od zewnątrz części urządzenia utrzymuje sprawne działanie narzędzia. Do czyszczenia narzędzia nie wolno używać żadnych strzępiących się lub pylących materiałów, jak np. wełny czyszczącej, itp. Narzędzia nie wolno czyścić sprężonym powietrzem. Narzędzia nie wolno również czyścić twardymi przedmiotami, jak np. szpachelkami, wełną stalową itp. Większe zanieczyszczenia i resztki ścierne należy odkurzyć. 7.2 Smarowanie sworzni ustalających narzędzi Przed rozpoczęciem prac konserwacyjnych, naprawczych i demontażu prasę do zaciskania należy wyłączyć, odłączając całkowicie wtyczkę sieciową. Dotykanie elementów przewodzących prąd grozi śmiercią! OSTRZEŻENIE! Należy bardzo dokładnie przestrzegać interwałów wymiany części i ich konserwacji. W trakcie smarowania elementów należy nosić odpowiednie rękawice i okulary ochronne. Skórę, która miała kontakt ze smarem, należy przemyć mydłem i dokładnie spłukać czystą wodą. Odzież pochlapaną cieczą hydrauliczną należy zmienić. - Sworznie ustalające narzędzi należy smarować cienką warstwą smaru uniwersalnego lub olejem wielofunkcyjnym! - Należy unikać nakładania grubszych warstw smaru! - Nadmierną ilość smaru należy natychmiast usunąć! - Do smarowania nie wolno używać żadnych ostrych lub ostro zakończonych przedmiotów mogących uszkodzić sworznie ustalające! Strona9 / 11

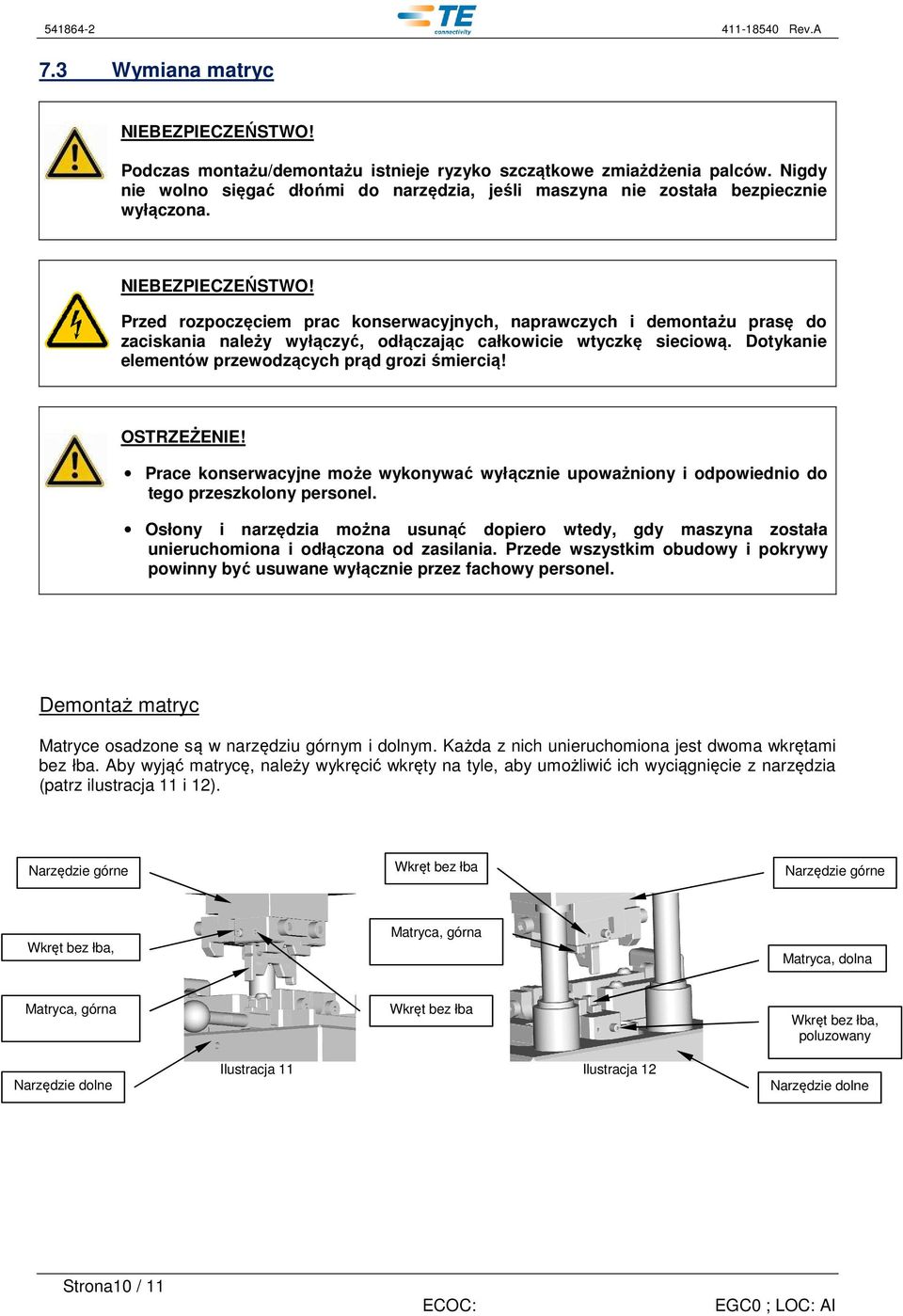

10 7.3 Wymiana matryc Podczas montażu/demontażu istnieje ryzyko szczątkowe zmiażdżenia palców. Nigdy nie wolno sięgać dłońmi do narzędzia, jeśli maszyna nie została bezpiecznie wyłączona. Przed rozpoczęciem prac konserwacyjnych, naprawczych i demontażu prasę do zaciskania należy wyłączyć, odłączając całkowicie wtyczkę sieciową. Dotykanie elementów przewodzących prąd grozi śmiercią! OSTRZEŻENIE! Prace konserwacyjne może wykonywać wyłącznie upoważniony i odpowiednio do tego przeszkolony personel. Osłony i narzędzia można usunąć dopiero wtedy, gdy maszyna została unieruchomiona i odłączona od zasilania. Przede wszystkim obudowy i pokrywy powinny być usuwane wyłącznie przez fachowy personel. Demontaż matryc Matryce osadzone są w narzędziu górnym i dolnym. Każda z nich unieruchomiona jest dwoma wkrętami bez łba. Aby wyjąć matrycę, należy wykręcić wkręty na tyle, aby umożliwić ich wyciągnięcie z narzędzia (patrz ilustracja 11 i 12). Narzędzie górne Wkręt bez łba Narzędzie górne Wkręt bez łba, Matryca, górna Matryca, dolna Matryca, górna Narzędzie dolne Wkręt bez łba Ilustracja 11 Ilustracja 12 Wkręt bez łba, poluzowany Narzędzie dolne Strona10 / 11

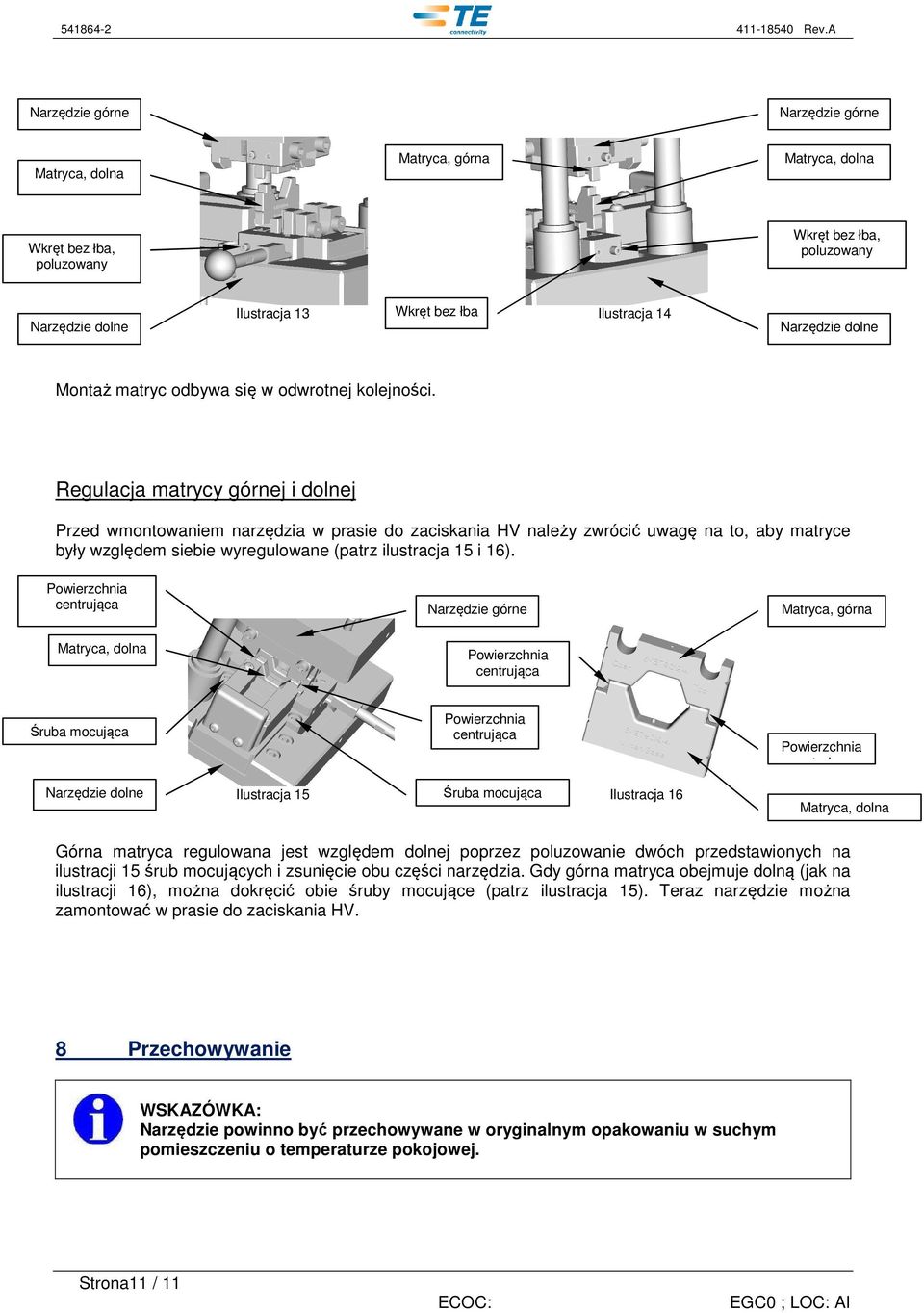

11 Narzędzie górne Narzędzie górne Matryca, dolna Matryca, górna Matryca, dolna Wkręt bez łba, poluzowany Wkręt bez łba, poluzowany Narzędzie dolne Ilustracja 13 Wkręt bez łba Ilustracja 14 Narzędzie dolne Montaż matryc odbywa się w odwrotnej kolejności. Regulacja matrycy górnej i dolnej Przed wmontowaniem narzędzia w prasie do zaciskania HV należy zwrócić uwagę na to, aby matryce były względem siebie wyregulowane (patrz ilustracja 15 i 16). Powierzchnia centrująca Narzędzie górne Matryca, górna Matryca, dolna Powierzchnia centrująca Narzędzie dolne Powierzchnia centrująca Ilustracja 15 Ilustracja 16 Powierzchnia centrująca Matryca, dolna Górna matryca regulowana jest względem dolnej poprzez poluzowanie dwóch przedstawionych na ilustracji 15 śrub mocujących i zsunięcie obu części narzędzia. Gdy górna matryca obejmuje dolną (jak na ilustracji 16), można dokręcić obie śruby mocujące (patrz ilustracja 15). Teraz narzędzie można zamontować w prasie do zaciskania HV. 8 Przechowywanie WSKAZÓWKA: Narzędzie powinno być przechowywane w oryginalnym opakowaniu w suchym pomieszczeniu o temperaturze pokojowej. Strona11 / 11
