instrukcja obsługi (skrócona) NDR-HA6208 NDR-HA6416

Transkrypt

1 instrukcja obsługi (skrócona) NDR-HA6208 NDR-HA6416

2 UWAGI I OSTRZEśENIA NDR-HA6208, NDR-HA Instrukcja obsługi wer. 1.0 Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do uŝytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do 1500VDC. Dyrektywa WEEE 2002/96/EC Informacja dla uŝytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych Niniejszy produkt został oznakowany zgodnie z Dyrektywą WEEE (2002/96/EC) oraz późniejszymi zmianami, dotyczącą zuŝytego sprzętu elektrycznego i elektronicznego. Zapewniając prawidłowe złomowanie przyczyniają się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia. Symbol umieszczony na produkcie lub dołączonych do niego dokumentach oznacza, Ŝe nasz produkt nie jest klasyfikowany jako odpad z gospodarstwa domowego. Urządzenie naleŝy oddać do odpowiedniego punktu utylizacji odpadów w celu recyklingu. Aby uzyskać dodatkowe informacje dotyczące recyklingu niniejszego produktu naleŝy skontaktować się z przedstawicielem władz lokalnych, dostawcą usług utylizacji odpadów lub sklepem, gdzie nabyto produkt. Dyrektywa RoHS 2002/95/EC Informacja dla uŝytkowników dotycząca ograniczenia uŝycia substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym. W trosce o ochronę zdrowia ludzi oraz przyjazne środowisko zapewniamy, Ŝe nasze produkty podlegające przepisom dyrektywy RoHS, dotyczącej uŝycia substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym, zostały zaprojektowane i wyprodukowane zgodnie z wymaganiami tej dyrektywy. Jednocześnie zapewniamy, Ŝe nasze produkty zostały przetestowane i nie zawierają substancji niebezpiecznych w ilościach mogących niekorzystnie wpływać na zdrowie człowieka lub środowisko naturalne. Informacja Urządzenie, jako element profesjonalnego systemu telewizji dozorowej słuŝącego do nadzoru i kontroli, nie jest przeznaczone do samodzielnego montaŝu w gospodarstwach domowych przez osoby nie posiadające specjalistycznej wiedzy. Wszelkie prawa zastrzeŝone NOVUS Security Sp. z o.o. 2

3 NDR-HA6208, NDR-HA Instrukcja obsługi wer. 1.0 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI REJESTRATORA. UWAGA! NIE WOLNO DOKONYWAĆ śadnych SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH PRACOWNIKÓW SERWISU. 1. Przed zainstalowaniem i rozpoczęciem eksploatacji naleŝy dokładnie zapoznać się z niniejszą instrukcją obsługi i zawartymi w niej wymogami bezpieczeństwa; 2. Uprasza się o zachowanie instrukcji na czas eksploatacji rejestratora na wypadek konieczności odniesienia się do zawartych w niej treści; 3. NaleŜy skrupulatnie przestrzegać wymogów bezpieczeństwa opisanych w instrukcji, gdyŝ mają one bezpośredni wpływ na bezpieczeństwo uŝytkowników i trwałość oraz niezawodność urządzenia; 4. Wszystkie czynności wykonywane przez instalatorów i uŝytkowników muszą być realizowane zgodnie z opisem zawartym w instrukcji; 5. W czasie czynności konserwatorskich urządzenie musi być odłączone od zasilania; 6. Nie wolno stosować Ŝadnych dodatkowych urządzeń lub podzespołów nie przewidzianych i nie zalecanych przez producenta; 7. Nie wolno uŝywać rejestratora w środowisku o duŝej wilgotności (np. w pobliŝu basenów, wanien, w wilgotnych piwnicach); 8. Nie naleŝy instalować tego urządzenia w miejscu, gdzie nie moŝna zapewnić właściwej wentylacji (np. zamknięte szafki, itp.), co powoduje zatrzymanie się ciepła i w konsekwencji moŝe doprowadzić do uszkodzenia; 9. Nie wolno umieszczać rejestratora na niestabilnych powierzchniach. Rejestrator musi być instalowany przez wykwalifikowany personel o odpowiednich uprawnieniach według zaleceń podanych w niniejszej instrukcji; 10.Urządzenie moŝe być zasilane jedynie ze źródeł o parametrach zgodnych ze wskazanymi przez producenta w danych technicznych kamery. Dlatego teŝ, zabrania się zasilania rejestratora ze źródeł o nieznanych, niestabilnych lub niezgodnych z wymaganiami określonymi przez producenta parametrach; 11. Wyłączenie odpowiedzialności w przypadku uszkodzenia danych zawartych na dysku lub innych urządzeniach: Producent nie ponosi odpowiedzialności w razie uszkodzenia lub utraty w trakcie eksploatacji Produktu danych zawartych na dyskach lub innych urządzeniach. Przed wykonaniem czynności, która nie jest przewidziana dla danego Produktu w instrukcji obsługi, innych dokumentach dołączonych do Produktu lub nie wynika ze zwykłego przeznaczenia Produktu, naleŝy, pod rygorem wyłączenia odpowiedzialności Producenta za następstwa takiej czynności, Wszelkie prawa zastrzeŝone NOVUS Security Sp. z o.o. 3

4 NDR-HA6208, NDR-HA Instrukcja obsługi wer. 1.0 SPIS TREŚCI SPIS TREŚCI INFORMACJE WSTĘPNE Charakterystyka ogólna Dane techniczne rejestratora cyfrowego NDR-HA6208, NDR URUCHAMIANIE URZĄDZENIA Przygotowanie urządzenia do pracy Złącza elektryczne i inne elementy panelu tylnego Podłączanie urządzeń peryferyjnych Opis płyty czołowej Instalacja dysków twardych Wszelkie prawa zastrzeŝone NOVUS Security Sp. z o.o. 4

5 INFORMACJE WSTĘPNE NDR-HA6208, NDR-HA Instrukcja obsługi wer INFORMACJE WSTĘPNE 1.1. Charakterystyka ogólna Rejestratory cyfrowe pracujące w trybie pentaplex: równoczesny zapis, podgląd na Ŝywo, odtwarzanie nagrań archiwizacja/mirroring i połączenie sieciowe, System operacyjny oparty na Linux Wyświetlanie na Ŝywo w formacie HD (1920x1080) MoŜliwość podłączenia wielu monitorów (monitor podstawowy, monitor dodatkowy, monitor pomocniczy): 1 HDMI, 2 VGA, 2 BNC Video Out, 1 Spot Trzy niezaleŝne podziały na monitorze głównym, dodatkowym i pomocniczym Prędkość nagrywania do 400 obr/s w 720x576 Własny algorytm kompresji bazujący na H.264 Rozdzielczość nagrywania: 360 x 288, 720 x 288, 720 x 576 MoŜliwość definiowania prędkości i jakości nagrywania odrębnie dla kaŝdej z kamer Zaawansowane funkcje harmonogramu nagrywania i detekcji ruchu Funkcje przed-alarmu i po-alarmu MoŜliwość rejestrowania do 16 kanałów audio Funkcja przechwytywania danych tekstowych z systemu kontroli dostępu, urządzeń fiskalnych, bankomatów itp. Zaawansowane funkcje przeszukiwania zarejestrowanego materiału Sterowanie kamerami szybkoobrotowymi bezpośrednio z rejestratora i przez sieć Ethernet MoŜliwość sterowania kamerami stacjonarnymi NOVUS z interfejsem RS-485 Protokoły sterowania: Novus-C, Novus-C1, Pelco-D, N-Control i inne Współpraca z klawiaturą NV-KBD70, NV-KBD30 MoŜliwość zamontowania nagrywarki DVD-RW* MoŜliwość kopiowania nagrań poprzez port USB lub esata: na DVD/CD, dysk twardy*, pamięć typu Flash, lub przez sieć komputerową oprogramowaniem RASPlus. Praca w sieci komputerowej, w tym moŝliwość połączenia z wieloma rejestratorami jednocześnie oraz wysyłanie wiadomości o sytuacjach alarmowych Oprogramowanie: RASPlus (zdalna administracja, podgląd, archiwizacja i przeglądanie nagrań). Auto-diagnostyka systemu z automatycznym powiadamianiem o sytuacjach krytycznych. Drukowanie do pliku w formacie PDF lub na drukarce PostScript podłączonej do USB. Funkcja ukrywania kamer. Menu w języku polskim. * Lista zalecanych modeli nagrywarek DVD i dysków HDD dostępna jest na stronie w załączniku Kompatybilne dyski i nagrywarki DVD. Rejestrator umoŝliwia zainstalowanie 5 HDD oraz 1 napędu DVD-RW. Wszelkie prawa zastrzeŝone NOVUS Security Sp. z o.o. 5

6 NDR-HA6208, NDR-HA Instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE 1.2. Dane techniczne rejestratora cyfrowego NDR-HA6208 NDR-HA6416 Parametry funkcjonalne Tryb pracy pentaplex Algorytm kompresji własny bazujący na H.264 Tryby nagrywania Format wyświetlania Detekcja ruchu Detekcja utraty sygnału Harmonogram Sposób wyszukiwania Rejestr zdarzeń Synchronizacja czasu Diagnostyka systemu Kopiowanie obrazów Sterowanie PTZ Protokoły sterowania Obsługa Menu Oprogramowanie Autoryzacja hasłem ciągły, wyzwalany alarmem, detekcją ruchu lub pojawieniem się słowa kluczowego wysłanego np. z kasy fiskalnej lub bankomatu 1, 4, 9, (16), PiP, sekwencja, dowolnie definiowane przez uŝytkownika, zoom cyfrowy wybranego fragmentu obrazu x2, zamroŝenie obrazu siatka 24x32, z regulowaną czułością i ilością pól wymaganych do aktywacji (niezaleŝnie dla kaŝdej kamery) tak odrębne ustawienia dla kaŝdego dnia tygodnia, odrębne ustawienia dla kaŝdej kamery, odrębne ustawienia dla specyficznych dni (święta itp.), moŝliwość łączenia dowolnych trybów nagrywania według czasu/daty, po zdarzeniach, po transakcji, wykrycie obiektu, ruchu do logów systemowych, pozostałe typy zdarzeń bez ograniczeń automatyczna synchronizacja zegara systemowego z serwerami NTP automatyczne sprawdzanie ilości uszkodzonych sektorów na dyskach i ich temperatury z funkcją alarmowania lokalnego jak i przez sieć komputerową na płyty DVD/CD, przez port USB na dysk twardy lub pamięć typu Flash, przez sieć komputerową iscsi klawiatury NV-KBD70, NV-KBD30 lub bezpośrednio z rejestratora i przez sieć (RASPlus, IE) N-Control,Novus-C, Novus-C1, Pelco-D i inne przedni panel, sieć komputerowa ( RASPlus, przeglądarka IE), klawiatura NV-KBD70, KBD-30, myszka komputerowa (przez USB), pilot wyświetlane na ekranie (w języku polskim) RASPlus moŝliwość tworzenia grup i kont uŝytkowników o róŝnych uprawnieniach, zabezpieczonych hasłem Wszelkie prawa zastrzeŝone NOVUS Security Sp. z o.o. 6

7 NDR-HA6208, NDR-HA Instrukcja obsługi wer. 1.0 Dane techniczne rejestratora cyfrowego NDR-HA6208 i NDR-HA6416 INFORMACJE WSTĘPNE VIDEO Sygnał Video NTSC lub PAL (Auto Detekcja) Wejścia Video Monitor Outputs Rozdzielczość video Prędkość nagrywania w kl/s Prędkość odtwarzania w kl/s Kompozytowe : 8xBNC lub 16xBNC, wejścia przelotowe, 1 Vp-p, auto-terminacja, 75 Ohms Monitor główny HDMI: 1 HDMI VGA: 1 Kompozytowe: 1 BNC, 1 Vp-p, 75 Ohms Monitor dodatkowy VGA: 1 Kompozytowe: 1 BNC, 1 Vp-p, 75 Ohms SPOT: 1 BNC, 1 Vp-p, 75 Ohms Monitor główny HDMI: 1920x1080, 1680x1050, 1600x900, 1440x900, 1280x1024 VGA: 1920x1080, 1680x1050, 1600x900, 1440x900, 1280x1024 Kompozytowe: 720x480 (NTSC), 720x576 (PAL) Monitor dodatkowy VGA: 800x600 Kompozytowe: 720x480 (NTSC), 720x576 (PAL) Kompozytowe (SPOT): 720x480 (NTSC), 720x576 (PAL) Real-time: 400 kl/s D1 (16-kanałowyModel) Real-time: 200 kl/s D1 (8-kanałowyModel) Full Duplex: 400 kl/s CIF (16-kanałowy Model) Full Duplex: 200 kl/s CIF (8-kanałowy Model) Wejścia / wyjścia Wejścia alarmowe Wyjścia alarmowe Wejście resetu alarmu ARI Głośnik wewnętrzny (buzzer) Podłączenie sieci 8 lub 16, programowane jako NC lub NO, 2.4V (NC) lub 0.3V (NO) próg, 5VDC 4 przekaźniki, programowalne jako NC lub NO, 2A@125VAC, 1A@30VDC 1 TTL, 80dB, 10cm 10Mbps/1Gbps Ethernet (RJ-45) Wejścia Audio Wejście liniowe RCA : 16 Wyjścia Audio Wyjście liniowe RCA : 1 Tekst wkuczowywany POS, ATM, Inne Wszelkie prawa zastrzeŝone NOVUS Security Sp. z o.o. 7

8 NDR-HA6208, NDR-HA Instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE Główne nośniki pamięci Dodatkowe nośniki pamięci * DYSKI PAMIĘCI Dyski SATA (do 5 dysków ) (5 dysków z nagrywarką wewnętrzną DVD RW) Dyski esata (RAID) Dyski iscsi (RAID) Wbudowana nagrywarka DVD RW Dyski podłączone przez USB Podczas instalacji napędu DVD naleŝy podłączyć go do slotu SATA oznaczonego ODD Port ODD współpracuje tyko z nagrywarką. OGÓLNE Wymiary (W x H x D) Waga Waga wraz z opakowaniem Wymiaty wraz z opakowaniem (W x H x D) Temperatura pracy 16.9" x 3.5" x 19.3" (430mm x 88mm x 490mm) 22.9 lbs. (10,4kg) 30.9 lbs. (14.0kg) 26.9" x 10.7" x 21.2" (638mm x 271mm x 538mm) 41 F to 104 F (5 C to 40 C) Wilgotnośc względna 0% to 90% Zasilanie Pobór mocy Mocowanie w szafie rack to 240 VAC, A, 50/60Hz Max. 100W TAK, 2U120 Wszelkie prawa zastrzeŝone NOVUS Security Sp. z o.o. 8

9 NDR-HA6208, NDR-HA Instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA 2. URUCHAMIANIE URZĄDZENIA 2.1. Przygotowanie urządzenia do pracy Rozpakowując urządzenie naleŝy postępować ostroŝnie. Po otwarciu naleŝy upewnić się czy w opakowaniu znajdują się następujące elementy: Rejestrator NDR-HA6208 lub NDR-HA6416. Pilot zdalnego sterowania na podczerwień. Uchwyty do mocowania w szafie typu rack oraz śruby do montaŝu dodatkowych dysków twardych. Przewód zasilający. Płyta CD z instrukcją obsługi i programami sieciowymi Instrukcje obsługi urządzenia i oprogramowania sieciowego JeŜeli którykolwiek z elementów został uszkodzony w transporcie, naleŝy spakować zawartość z powrotem do oryginalnego opakowania i skontaktować się z dostawcą. UWAGA! JeŜeli urządzenie przyniesione zostało z pomieszczenia o niŝszej temperaturze naleŝy odczekać aŝ osiągnie temperaturę pomieszczenia, w którym ma pracować. Nie wolno włączać urządzenia bezpośrednio po przyniesieniu z chłodniejszego miejsca. Kondensacja zawartej w powietrzu pary wodnej moŝe spowodować zwarcia i w konsekwencji uszkodzenie urządzenia. Uwaga: Przed uruchomieniem urządzenia naleŝy zapoznać się z opisem i rolą poszczególnych wejść znajdujących się na panelu tylnym. Wszelkie prawa zastrzeŝone NOVUS Security Sp. z o.o. 9

10 NDR-HA6208, NDR-HA Instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA 2.2. Złącza elektryczne i inne elementy panelu tylnego Widok NDR-HA VIDEO IN : wejścia wideo do podłączenia sygnału wizyjnego z kamer 2. VIDEO LOOP: wyjścia przelotowe sygnału wizyjnego, 16 lub 8 w zaleŝności od modelu. 3. RESET: przywracanie ustawień fabrycznych 4. WYBÓR WYJŚCIA: Wybór trybu wyjścia monitora głównego SD lub HD 5. NETWORK złącze RJ-45 do podłączenia urządzenia do sieci lokalnej w standardzie 10/1000Mb/s. 6. PORT iscsi złącze RJ-45 do podłączenia iscsi. Nie naleŝy odłączać kabla sieciowego pracy urządzenia podczas pracy. 7. PORT esata Port do podłączenia dysku zewnętrznego. Nie naleŝy/wyłączać dysków podczas pracy urządzenia. 8. PORT RS-232: port do podłączenia zewnętrznego modemu do zdalnego podglądu, do podłączenia zewnętrznej klawiatury sterującej (opcjonalnie) lub urządzeń generujących informacje w postaci kodów ASCII (kasy fiskalne, bankomaty itp.). Jednocześnie moŝliwe jest podłączenie tylko jednego z wymienionych urządzeń. W przypadku podłączenia urządzenia posiadającego inny interfejs niŝ RS-232 wymagane jest zastosowanie odpowiedniego konwertera np. do zmiany transmisji ze standardu RS-485 na RS-232 np. NV-001RSC Uwaga: Kabel do połączenia z portem RS-232 nie jest dostarczany z urządzeniem. NaleŜy upewnić się, Ŝe posiadany kabel jest właściwy (złącze DB9S Ŝeńskie). 9. RS-485: złącze magistrali RS-485 do podłączenia kamer, klawiatur systemowych lub urządzeń generujących dane tekstowe. Jednocześnie moŝliwe jest podłączenie tylko jednego z wymienionych urządzeń. Wszelkie prawa zastrzeŝone NOVUS Security Sp. z o.o. 10

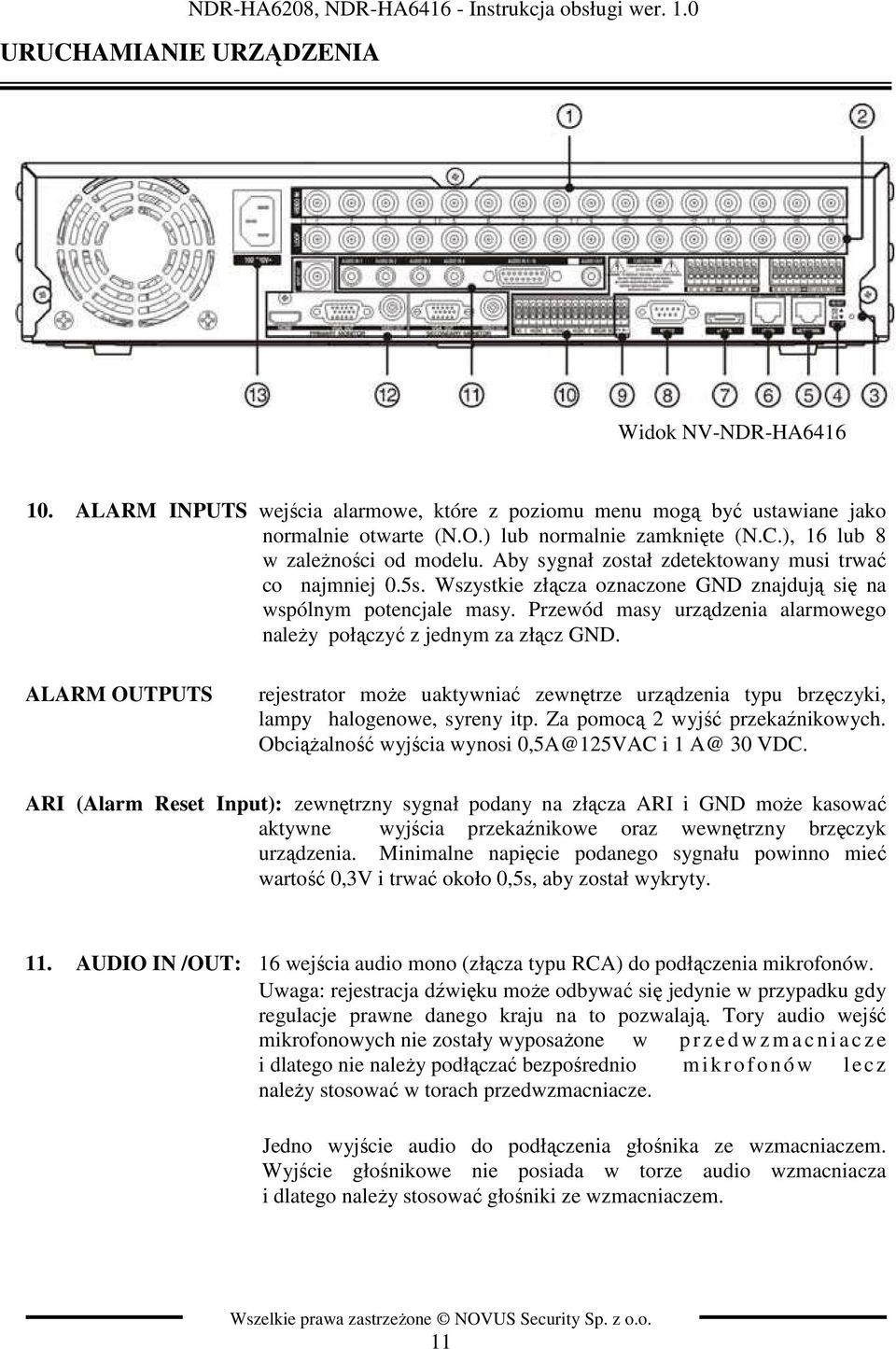

11 NDR-HA6208, NDR-HA Instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA Widok NV-NDR-HA ALARM INPUTS wejścia alarmowe, które z poziomu menu mogą być ustawiane jako normalnie otwarte (N.O.) lub normalnie zamknięte (N.C.), 16 lub 8 w zaleŝności od modelu. Aby sygnał został zdetektowany musi trwać co najmniej 0.5s. Wszystkie złącza oznaczone GND znajdują się na wspólnym potencjale masy. Przewód masy urządzenia alarmowego naleŝy połączyć z jednym za złącz GND. ALARM OUTPUTS rejestrator moŝe uaktywniać zewnętrze urządzenia typu brzęczyki, lampy halogenowe, syreny itp. Za pomocą 2 wyjść przekaźnikowych. ObciąŜalność wyjścia wynosi 0,5A@125VAC i 1 A@ 30 VDC. ARI (Alarm Reset Input): zewnętrzny sygnał podany na złącza ARI i GND moŝe kasować aktywne wyjścia przekaźnikowe oraz wewnętrzny brzęczyk urządzenia. Minimalne napięcie podanego sygnału powinno mieć wartość 0,3V i trwać około 0,5s, aby został wykryty. 11. AUDIO IN /OUT: 16 wejścia audio mono (złącza typu RCA) do podłączenia mikrofonów. Uwaga: rejestracja dźwięku moŝe odbywać się jedynie w przypadku gdy regulacje prawne danego kraju na to pozwalają. Tory audio wejść mikrofonowych nie zostały wyposaŝone w p r z e d w z m a c n i a c z e i dlatego nie naleŝy podłączać bezpośrednio mikrofonów l ecz naleŝy stosować w torach przedwzmacniacze. Jedno wyjście audio do podłączenia głośnika ze wzmacniaczem. Wyjście głośnikowe nie posiada w torze audio wzmacniacza i dlatego naleŝy stosować głośniki ze wzmacniaczem. Wszelkie prawa zastrzeŝone NOVUS Security Sp. z o.o. 11

12 NDR-HA6208, NDR-HA Instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA 12. VIDEO OUT/ SPOT 1/ VGA/HDMI Widok NDR-HA6416 wyjście monitora podstawowego VGA, HDMI, BNC. NaleŜy uŝyć kabla sygnałowego dostarczanego wraz z monitorem. wyjście monitora dodatkowego VGA, lub BNC. Monitor dodatkowy moŝe wyświetlać sekwencje podziałów lub sekwencję pełnoekranową. NaleŜy uŝyć kabla sygnałowego dostarczanego wraz z monitorem. wyjście monitora pomocniczego BNC, Monitor pomocniczy (SPOT) moŝe wyświetlać sekwencje podziałów 2x2 lub 3x3 lub sekwencję pełnoekranową lub w trybie pełnoekranowym dowolnej kamery lub sekwencji kamer. Monitor podstawowy moŝe wyświetlać w rozdzielczościach HD NaleŜy w tym celu przełączyć na tylnim panelu rejestratora przełącznik z SD OUT na HD OUT. Po przełączeniu rejestrator moŝna podłączyć do monitora tylko przez wyjścia VGA lub HDMI. < Tryb pracy HD > < Tryb pracy SD > 13. gniazdo do podłączenia przewodu sieciowego 230 V AC, Wszelkie prawa zastrzeŝone NOVUS Security Sp. z o.o. 12

13 NDR-HA6208, NDR-HA Instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA 2.3. Podłączanie urządzeń peryferyjnych Połączenie systemu powinno być przeprowadzone przez wykwalifikowany personel. Przed wykonaniem połączeń naleŝy zapoznać się ze schematem przedstawionym poniŝej, który jest schematem poglądowym. W zaleŝności od wymagań, konkretny system będzie składał się z róŝnej liczby urządzeń peryferyjnych. Monitory, kamery i inne urządzenia naleŝy zakupić oddzielnie w zaleŝności od potrzeb. Opis podłączania niektórych urządzeń zewnętrznych znajduje się w kolejnych rozdziałach instrukcji. Wszelkie prawa zastrzeŝone NOVUS Security Sp. z o.o. 13

14 NDR-HA6208, NDR-HA Instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA 2.4. Opis płyty czołowej Widok NDR-HA6416 UWAGA: do sterowania rejestratorem oraz dokonywania ustawień menu moŝna uŝyć myszy z interfejsem USB oraz klawiatury systemowej. Szczegóły dotyczące sterowania za pomocą myszy z interfejsem USB zawarte są kolenych rozdziałąch instrukcji. 1. 1~16 (1~8) Przyciski wyboru kanału; naciśnięcie jednego z przycisków wyboru kanału powoduje wyświetlenie na ekranie obrazu z kamery podłączonej do danego kanału. Obraz wyświetlany jest w trybie pełnoekranowym. Przyciski wyboru kanału wykorzystywane są do ustawienia i wpisania hasła. Przytrzymanie prze okres trzech sekund dowolnego przycisku wyboru kanału pozwala na wejście do menu ustawień obrazu (jasności, kontrastu, nasycenia, odcienia barwy). 2. DIODY Diody informujące o stanie rejestratora Power LED: Aktywne gdy rejestrator jest włączony. Network LED: Aktywne gdy rejestrator jest podłączony do sieci Ethernet. iscsi LED: Aktywne gdy rejestrator jest podłączony do iscsi HDD LED: Aktywne gdy rejestrator uŝywa dysku. 3. JOG/ SHUTTLE Pokrętło do nawigacji, w trybie playback szybkie przewijanie lub przewijanie klatka po klatce 4,5. ENTER / PRZYCISKI Przyciski do zatwierdzania wyboru i poruszania sie po menu NAWIGACYJNE Naciśnięcie przycisku MENU w trybie podziału i przetrzymanie przez ok. 2s powoduje uruchomienie funkcji sekwencji w podziale. Funkcja umoŝliwia edytowanie kolejności wyświetlanych kamer w podziale na monitorze głównym oraz uruchomienie sekwencji wyświetlania kamer na monitorze pomocniczym. Wszelkie prawa zastrzeŝone NOVUS Security Sp. z o.o. 14

15 NDR-HA6208, NDR-HA Instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA 6. PLAYBACK/PLAY Przyciski słuŝące do nawigacji w trybie odtwarzania przewijania /STOP/PAUSE 7. PTZ Wciśnięcie przycisku PTZ powoduje przejście do trybu PTZ wybranej kamery. Litera P informuje o włączonym PTZ dla wybranej kamery. Sterowanie poprawnie skonfigurowaną kamerą odbywa się za p o m o cą przycisków nawigacyjnych, lub myszy. 8. ALARM Naciśnięcie przycisku powoduje skasowanie w e w n ę t r z n e g o brzęczyka urządzenia i aktywnych wyjść przekaźnikowych. Naciśnięcie przycisku w trybie live powoduje wejście do rejestru zdarzeń. PowyŜsza funkcja moŝe być chroniona hasłem. 9. PANIC Naciśnięcie przycisku napadowego powoduje rozpoczęcie nagrywania sygnałów wizji z wszystkich kamer i wyświetlenie! ikony na monitorze głównym. 10. STOP KLATKA Naciśnięcie powoduje zamroŝenie wyświetlanego obrazu. 11. ZAKŁADKA Wciśnięcie w trybie odtwarzania powoduje dodanie znacznika czasu w nagraniach. Ułatwia to odnajdywanie nagrań. 12. ZOOM Naciśnięcie przycisku powoduje powiększenie aktualnie wyświetlanego obrazu. W automatycznie włączanej funkcji razu w obrazie uaktywnia się biały prostokąt wskazujący, który obszar z pola widzenia kamery został powiększony. Za pomocą przycisków nawigacyjnych prostokąt powiększenia moŝe być przesuwany. Funkcja dostępna tylko w trybie pracy HD. 13. MONITOR Wciśnięcie przycisku powoduje wywołanie menu do przełączania się pomiędzy monitorami. Po przełączeniu się na inny monitor mamy zmienić na nim podział oraz format obrazu. 14. DISPLAY Wciśniecie klawisza display powoduje przełączanie się pomiędzy po działami na ekranie monitora. 15. MENU Naciśnięcie przycisku MENU pozwala wejść do ustawień rejestratora. Na ekranie wyświetlone zostanie menu, którego opis znajduj się w dalszej części instrukcji. Przytrzymanie przycisku MENU w trybie odtwarzania powoduje wejście do menu kopiowania nagrań. 16. USB Port usb do podłączenia myszy lub nośnika pamięci do kopiowania nagrań. Wszelkie prawa zastrzeŝone NOVUS Security Sp. z o.o. 15

16 NDR-HA6208, NDR-HA Instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA 2.5. Instalacja dysków twardych Rejestratory NDR-HA6208 i NDR-HA6416 pozwalają na zainstalowanie 5 dysków twardych SATA oraz nagrywarki DVD.. MoŜliwość zamontowania 4 HDD dostępna jest po dokupieniu odpowiedniego zestawu montaŝowego. UWAGA: W celu uzyskania informacji o kompatybilnych modelach twardych dysków oraz maksymalnych ich pojemnościach naleŝy skontaktować się z dystrybutorem lub sprawdzić na stronie Firma Novus nie ponosi odpowiedzialności za problemy wynikłe ze stosowania nie zalecanych dysków twardych. UWAGA: Lista kompatybilnych dysków zawiera wszystkie dyski poprawnie współpracujące z danym rejestratorem, w tym takŝe przeznaczone do pracy biurowej tzw. desktopowe. Jednak ze względu na to, Ŝe w systemach CCTV priorytetem jest niezawodność procesu rejestracji i zarządzania danymi zaleca się stosowanie dysków przeznaczonych do pracy ciągłej tzw. 24x7. UWAGA: JeŜeli uŝyty dysk był stosowany w innym urządzeniu konieczne jest jego formatowanie. NaleŜy mieć to na uwadze ze względu na utratę danych. WŁĄCZENIE ZASILANIA Podłączenie kabla zasilającego do urządzenia rozpoczyna pracę rejestratora. Inicjalizacja systemu trwa około 60 sekund. W tym czasie nie naleŝy uruchamiać Ŝadnych funkcji urządzenia i naciskać Ŝadnych przycisków. Wyłączenie urządzenia odbywa się za pomocą menu. Wszelkie prawa zastrzeŝone NOVUS Security Sp. z o.o. 16

17 NDR-HA6208, NDR-HA Instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA NOTATKI Przed zdjęciem obudowy naleŝy się upewnić czy kabel zasilający został odłączony od rejestratora. W celu zamontowania nagrywarki DVD i/lub dysków HDD NaleŜy: 1. Zdjąć górną cześć obudowy rejestratora. 2. Zamocować w specjalnym stelaŝu śrubami dołączonymi w zestawie. Podłączyć kable zasilające oraz kable SATA. Wszelkie prawa zastrzeŝone NOVUS Security Sp. z o.o. 17

18 NDR-HA6208, NDR-HA Instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA NOTATKI 3. Zainstalować dysk HDD i/lub nagrywarkę DVD w specjalnym koszyku. Podłączyć kable zasilające oraz kable SATA. Śruby do zamontowania DVD-RW dostarczane są przez producenta nagrywarki. 4. Podłączyć dyski i nagrywarkę DVD-RW do płyty głównej rejestratora kablami SATA Napęd DVD naleŝy podłączyć do złącza oznaczonego ODD. 5. ZałoŜyć górną cześć obudowy i skręcić obudowę rejestratora. Wszelkie prawa zastrzeŝone NOVUS Security Sp. z o.o. 18

19 NDR-HA6208, NDR-HA Instrukcja obsługi wer. 1.0 NOTATKI Wszelkie prawa zastrzeŝone NOVUS Security Sp. z o.o. 19

20 AAT Holding sp. z o.o., ul. Puławska 431, Warszawa, Polska tel.: , faks:

21 User s manual (short form) NDR-HA6208 NDR-HA6416

22 NDR-HA6208 / NDR-HA version - User s manual COMMENTS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of following directives and national regulations implementing the directives: Electromagnetic compatibility EMC 2004/108/EC. Low voltage LVD 2006/95/EC with further amendment. The Directive applies to electrical equipment designed for use with a voltage rating of between 50VAC and 1000VAC as well as 75VDC and 1500VDC. WEEE Directive 2002/96/EC Information on Disposal for Users of Waste Electrical and Electronic Equipment This appliance is marked according to the European Directive on Waste Electrical and Electronic Equipment (2002/96/EC) and further amendments. By ensuring this product is disposed of correctly, you will help to prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. The symbol on the product, or the documents accompanying the product, indicates that this appliance may not be treated as household waste. It shall be handed over to the applicable collection point for the waste electrical and electronic equipment for recycling purpose. For more information about recycling of this product, please contact your local authorities, your household waste disposal service or the shop where you purchased the product. RoHS Directive 2002/95/EC Concerning for human health protection and friendly environment, we assure that our products falling under RoHS Directive regulations, regarding the restriction of the use of hazardous substances in electrical and electronic equipment, were designed and manufactured in compliance with mentioned regulation. Simultaneously, we claim that our products were tested and do not contain hazardous substances exceeding limits which could have negative impact on human health or natural environment. Information The device, as a part of professional CCTV system used for surveillance and control, is not designed for self installation in households by individuals without technical knowledge. All rights reserved AAT Holding Sp. z o.o. 2

23 NDR-HA6208 / NDR-HA version - User s manual SAFETY REQUIREMENTS ATTENTION! PRIOR TO UNDERTAKING ANY ACTION THAT IS NOT PROVISIONED FOR THE GIVEN PRODUCT IN ITS USER S MANUAL AND OTHER DOCUMENTS DELIVERED WITH THE PRODUCT, OR THAT ARISES FROM THE NORMAL APPLICATION OF THE PRODUCT, ITS MANUFACTURER MUST BE CONTACTED OR THE RESPONSIBILITY OF THE MANUFACTURER FOR THE RESULTS OF SUCH AN ACTION SHELL BE EXCLUDED. 1. The installation of NDR-HA6208, NDR-HA6416 should be made by a qualified service person or a professional safety system installer. 2. Recorders mustn t be placed in places where ventilating holes are partially or fully covered. 3. User s interference inside the device is not allowed and is unnecessary as it does not have any systems which require adjusting or which are suitable for self-repair. You mustn t dismantle the recorder or remove any single fastening screws. If any repairs are necessary contact the service. The device must be take care of and protected against any mechanical damage. 4. The recorder has to be protected against humidity and dust. In case the recorder had a contact with water react immediately: switch off the power supply and contact the authorised Novus service. If the device gets dirty it might get damaged or electrocute someone. 5. The device can only be cleaned with a damp cloth after the power supply has been switched off. Avoid strong detergents (liquids and sprays). Mild detergents can be used if the recorder becomes very dirty. 6. Power supply unit cords and signal cords should be laid in a way that eliminates the risk of mechanical damage; special attention should be paid to the plug. Be careful not to overload sockets and extension cords so that there is no fire. 7. To avoid recorder s damage vision and control signals should be equipped with systems protecting against disturbances, over voltage and atmospheric discharge that are in compliance with Polish regulations. It is also advised to use ground loop isolators. 8. The device mustn t be used in conditions which do not fulfil operating requirements as far as power supply, relative humidity or air temperature are concerned. 9. You cannot allow any metal objects get inside the recorder. It might cause serious damage. If a metal object gets inside the device contact the authorised Novus service immediately. 10. The manufacturer does not bear responsibility for damage or loss of data stored on HDDs or other media occurred during the usage of the product. All rights reserved AAT Holding Sp. z o.o. 3

24 NDR-HA6208 / NDR-HA version - User s manual TABLE OF CONTENT 1. FOREWORD INFORMATION Main Characteristics Recorder s technical data STARTING THE DEVICE Getting the device ready to work Electrical connection and other back panel elements Connecting of peripheral equipment Front panel description Remote controller HDD Installation All rights reserved AAT Holding Sp. z o.o. 4

25 NDR-HA6208 / NDR-HA version - User s manual FOREWORD INFORMATION 1. FOREWORD INFORMATION NDR-HA6208 (8-channel) and NDR-HA6416 (16-channel) recorders were designed especially for CCTV systems. A very efficient H.264 compression is utilised, guaranteeing detailed, high quality images recorded for a long period of time. It also allows for flexible recording parameters adjustment depending on system requirements Main characteristics 8 or 16 (depending on the model) arterial BNC inputs, Compatible with color (NTSC, PAL) and black-and-white (CCIR, EIA-170) Video Sources, Auto detection for NTSC and PAL, Multiple monitor connectors: 1 HDMI, 2 VGA, 2 BNC Video Out, 1 Spot Multiple search modes (Date/Time, Calendar, Event) System menu displayed on the screen (OSD menu), Recording speed up to D1 (200 for NDR-HA6208) images per second, Hard drive overwrite function, 2x USB 2.0 ports, Pentaplex Functionality (Monitoring, Recording, Playback, Archiving and Transmission at the same time) User-friendly graphic interface, 16-Channel Audio Recording and 1-Channel Audio Playback Built-in text input for ATM and POS, Alarm Connections Include: Input, Output and Reset Input Remote access to Live Monitoring Feature, recordings, menu settings, system diagnostics and camera control via TCP/IP network or modem connection, Embedded Web Server and RTSP server for mobile devices, Server/recorder time check, Self-diagnostics with automatic notification including hard disk drive S.M.A.R.T. protocol Infrared remote control, Advanced system of user privileges and access rights, H.264 compression with image quality parameter configuration, RS-485 port for remote control via NV-KBD70 system keyboard, Possibility of copying files onto the USB or DVD drives. Video Archiving via esata and iscsi Interface Print to PDF file or PostScript printer The list of recommended disk models and their capacity is available on website in the Compatible Disks and DVD file in the product tab All rights reserved AAT Holding Sp. z o.o. 5

26 NDR-HA6208 / NDR-HA version - User s manual FOREWORD INFORMATION 1.2. RECORDER S TECHNICAL DATA Signal Format Video Input Monitor Outputs Video Resolution Record Speed (images per second) Playback Speed (images per second) VIDEO NTSC or PAL (Auto Detect) Composite: 8 or 16 looping inputs, 1 Vp-p, auto-terminating, 75 Ohms Primary Monitor HDMI: 1 HDMI VGA: 1 Composite: 1 BNC, 1 Vp-p, 75 Ohms Secondary Monitor VGA: 1 Composite: 1 BNC, 1 Vp-p, 75 Ohms SPOT: 1 BNC, 1 Vp-p, 75 Ohms Primary Monitor HDMI: 1920x1080, 1680x1050, 1600x900, 1440x900, 1280x1024 VGA: 1920x1080, 1680x1050, 1600x900, 1440x900, 1280x1024 Composite: 720x480 (NTSC), 720x576 (PAL) Secondary Monitor VGA: 800x600 Composite: 720x480 (NTSC), 720x576 (PAL) Composite (SPOT): 720x480 (NTSC), 720x576 (PAL) Real-time: 480ips (NTSC), 400ips D1 (16-ch Model) Real-time: 240ips (NTSC), 200ips D1 (8-ch Model) Full Duplex: 480ips (NTSC), 400ips CIF (16-ch Model) Full Duplex: 240ips (NTSC), 200ips CIF (8-ch Model) CONNECTORS Video Input Video Loop Monitor Output Audio In Audio Out Alarm Input/Output Ethernet Port esata Port RS232C Serial Port RS485 Serial Port IR Port Composite: 8 or 16 BNC Composite: 8 or 16 BNC (Auto Terminating) HDMI: 1 HDMI Composite: 1 BNC VGA: 1 VGA SPOT (Composite): 1 BNC 16 RCA connector 1 RCA connector Terminal Blocks 2 RJ-45 esata DB9 (P) Two-connector terminal block 1 Remote Control USB Port 2 (USB 2.0) All rights reserved AAT Holding Sp. z o.o. 6

27 NDR-HA6208 / NDR-HA version - User s manual FOREWORD INFORMATION RECORDER S TECHNICAL DATA Alarm Input Alarm Output Alarm Reset Input Internal Buzzer Network Connectivity Audio Input Audio Output Text Input INPUTS/OUTPUTS 8 or 16 terminal, programmable as NC or NO, 2.4V (NC) or 0.3V (NO) threshold, 5VDC 4 relay output, programmable as NC or NO, 2A@125VAC, 1A@30VDC 1 TTL, terminal block 80dB at 10cm 10Mbps/1Gbps Ethernet (RJ-45) RCA Input: 4 Line In RCA Output: 1, Line Out POS Interface, ATM Interface STORAGE Primary Storage Secondary Storage SATA hard disk drive (up to 5) (up to 4 with an internal DVD RW drive) esata hard disk drive (RAID) iscsi hard disk drive (RAID) DVD RW drive USB hard disk drive or flash drive GENERAL Dimensions (W x H x D) Unit Weight Shipping Weight Shipping Dimensions (W x H x D) Operating Temperature 16.9" x 3.5" x 19.73" (430mm x 88mm x 490mm) 22.9 lbs. (10.4kg) 30.9 lbs. (14.2kg) 26.9" x 10.7" x 21.2" (683 mm x 271mm x 538mm) 41 F to 104 F (5 C to 40 C) Operating Humidity 0% to 90% Power Power Consumption Approvals 100 to 240 VAC, A, 50/60Hz Max. 100W FCC, UL**, CB, CE All rights reserved AAT Holding Sp. z o.o. 7

28 NDR-HA6208 / NDR-HA version - User s manual STARTING THE DEVICE 2. STARTING THE DEVICE 2.1. Getting ready to work Unpack the device carefully. After unpacking please ensure that package contains the following items: NDR-HA6208 / NDR-HA6416 recorder. Remote controller Rack mounting bracket with screws for installing additional HDDs. Power cord. CD with a user s manual and network software. User s manual If any of the elements has been damaged during transport, please pack the items back into the original packaging and contact your supplier. ATTENTION! If the device was brought from a location with lower temperature, please wait until it reaches the temperature of location it is currently in. Turning the device on immediately after bringing it from a location with lower ambient temperature is forbidden, as the condensing water vapour may cause shortcircuits and damage the device as a result. Note: Please get familiarized with description and functions of rear panel inputs. All rights reserved AAT Holding Sp. z o.o. 8

29 NDR-HA6208 / NDR-HA version - User s manual STARTING THE DEVICE 2.2. Electrical connection and other rear panel elements NDR-HA6416 rear view Fan cooling power supply unit, please do not cover! 1,2. VIDEO IN/LOOP: video inputs with loop-through outputs, for connecting video signal sources with the DVR ( 16 or 8 channels depending on the model). 3. RESET 4. HD/SD Out Selector A HD/SD Out selector is provided to select the monitor display mode between HD (High Definition) and SD (Standard Definition). Setting the selector to the HD OUT position sends HD video to the connected HDMI and VGA monitors, and setting to the SD OUT position sends SD video to the connected composite BNC monitor. CAUTION: Connect the monitor and select HD/SD format before the DVR boots so that video can be displayed on the monitor with the resolution/video output you have set during system setup. 5. Network Port The DVR can be networked using the 10Mb/1Gb Ethernet connector. Connect a Cat5 cable with an RJ-45 jack to the DVR connector. The DVR can be networked with a computer for remote monitoring, searching, configuration and software upgrades. 6. iscsi Port An iscsi port is provided to connect external storage devices for recording or archiving video. Connect the external iscsi hard disk drive (RAID) cable to the RJ-45 Ethernet port. 7. esata Port An esata port is provided to connect external storage devices for recording or archiving video. Connect the external esata hard disk drive (RAID) cable to the esata port. CAUTION: If the esata device is shut down while the device is operating, the DVR system might not operate normally. All rights reserved AAT Holding Sp. z o.o. 9

30 NDR-HA6208 / NDR-HA version - User s manual STARTING THE DEVICE NDR-HA6416 rear view CAUTION: Do NOT connect or disconnect esata devices while the DVR power is on. The DVR must be powered down to connect or disconnect esata devices. Power up esata devices so they are ready for operation before powering up the DVR. Power down esata devices after powering down the DVR and then disconnect esata devices. 8. RS-232 PORT: Allows for connection of modems for remote video preview, connection o f external keyboards (optional) or devices generating the ASCII codes for additional information (cash registers, ATM machines). Only one of the devices may be connected at once. If transmission standard of connected device is different than RS-232, you need to use additional device (e.g. such as NVRS-001RSC) to change standard transmission from RS-485 to RS RS-485: RS-485 bus connector for remote controlling of speed dome cameras or NV-KBD30, NV-KBD70 keyboard systems. Only one of the aforementioned devices may be connected in the same time. 10. ALARM INPUTS: 16 or 8 (depending on a model) alarm inputs, which may be set either as normal open (N.O.) or normal closed (N.C.). In order to detect the alarm signal it should last 0.5sec at least. All GND connectors are common grounded. The ground of the alarm device needs to be connected to one of the GND connectors. ALARM OUTPUTS The DVR is capable of activating external devices such as buzzers, halide lamps, sirens etc. via its relay outputs. Max current for the output is 1A for 30VDC and 0.5 A for 125VAC. ARI (Alarm Reset Input): External signal applied to ARI and GND connectors is able to deactivate active relay output together with the internal buzzer of the recorder. The voltage of the applied signal should be at least 0,3V and last for about 0,5sec. All rights reserved AAT Holding Sp. z o.o. 10

31 NDR-HA6208 / NDR-HA version - User s manual STARTING THE DEVICE 11. AUDIO IN : 16 audio mono inputs (RCA type) for connecting microphones. Note: sound recording may be conducted only when law regulations of a given country allow for such activities. Audio inputs are not equipped with pre-amplifiers, so connecting the microphones directly to the inputs is not advised. Usage of preamplifiers is recommended. AUDIO OUT: Audio output for connecting speaker and amplifier. Connecting the speaker directly to the outputs is not advised. Usage of pre-amplifier is recommended. 12. VIDEO OUT A HDMI (High-Definition Multimedia Interface) connector is provided so that you can use a HDMI monitor as your primary monitor. Use the cable supplied with your monitor to connect it to the DVR. A VGA connector is provided so that you can use a standard, multi-sync computer monitor as your primary or secondary monitor. Use the cable supplied with your monitor to connect it to the DVR. Connect the primary or secondary monitor to the Video Out connector. Connect the spot monitor to the SPOT connector as needed. When using HDMI monitors, change the monitor display mode to HD mode by setting the HD/SD Out selector on the rear panel to the HD OUT position. HDMI video out will only enable in the HD display mode. VGA video out on the primary monitor will disable in the SD display mode. Composite (BNC) video out on the primary monitor will disable in the HD display mode. Connect the monitor and select HD/SD format before the DVR boots so that video can be displayed on the monitor with the resolution/video output you have set during system setup. 13. POWER Power socket for connecting 100 ~ 230 V AC, please ensure that the plug is sitting firmly in the socket and that the power socket in the wall is equipped with a grounding pin. Do not bend the power cable excessively. All rights reserved AAT Holding Sp. z o.o. 11

32 NDR-HA6208 / NDR-HA version - User s manual STARTING THE DEVICE 2.3. Connecting peripherals System connection should be performed only by qualified personnel. Please familiarize yourself with the scheme located below, depicting possible implementation of the DVR in the system, before installation. Depending on requirements, each system will have different number of peripherals connected. Monitors, cameras etc. should be purchased separately, depending on current needs. Detailed description of peripheral connections can be found in the following chapters of this manual. All rights reserved AAT Holding Sp. z o.o. 12

33 NDR-HA6208 / NDR-HA version - User s manual STARTING THE DEVICE 2.4. Front panel description NDR-HA6416 View Some buttons of the front panel are used for different functions. Below, you have the description of all buttons and their functions. NOTE: a mouse with USB interface can be used for recorder s control and setting. All the details can be found in the following chapters of the manual. 1. CAMERA BUTTONS Pressing the individual camera buttons will cause the selected camera to display full screen. Buttons 1 to 9 are also used to enter passwords. Pressing and holding a camera button for a few seconds will enable Color Control menu 2. LED Power LED: The Power LED is lit when the unit is On. Network LED: The Network LED is lit when the unit is connected to a network via Ethernet. iscsi LED: The iscsi LED is lit when the iscsi device is connected to the DVR. HDD LED: The HDD LED flickers when the DVR is recording or searching video on the hard disk drive. 3. Jog Dial, Shuttle Ring Jog Dial: Shuttle Ring: When in the playback mode, you can play video forward image-by-image by turning the Jog Dial clockwise and backward image-by-image by turning the Jog Dial counterclockwise. When in the Setup mode, you can change number values by highlighting the item in the menu and turning Jog Dial clockwise or counterclockwise to increase or decrease the number. The Shuttle Ring only functions in the Playback mode. The Shuttle Ring is spring loaded and returns to the center position when released. Turning the ring clockwise plays video forward. Turning the ring counterclockwise plays video backward. Playback speed varies with the amount the ring is turned. The playback speeds are,,, x0.5,,, and. When you release the ring, it snaps back to the center position and the video pauses. All rights reserved AAT Holding Sp. z o.o. 13

34 NDR-HA6208 / NDR-HA version - User s manual STARTING THE DEVICE 4. ENTER BUTTON The (Enter) button selects a highlighted item or completes an entry that you have made during system setup. 5. ARROW BUTTONS These buttons are used to navigate through menus and GUI. You can also use them to change numbers by highlighting a number in the menu and using the Upand Down arrow buttons to increase or decrease the number s value. 6. PLAYBACK BUTTONS These buttons are also used to control Pan and Tilt when in the PTZ mode. Backward: When in the pause mode, pressing the button moves to the next image. The button is also used to Zoom Out while in the PTZ mode. Forward: When in the pause mode, pressing the button moves to the previous image. The button is also used to Zoom In while in the PTZ mode. Rewind: Pressing the button plays video backward at high speed. Pressing the button again toggles the playback speed from, and. The button is also used for Near Focus in the PTZ mode. Play/Pause: Pressing the button plays back video at regular speed. The screen displays when the DVR is in the Pause mode and the screen displays when the DVR is playing back video. The button is also used for Far Focus in the PTZ mode. Fast Forward: Pressing the button plays video forward at high speed. Pressing the button again toggles the playback speed from, and. The button is also used to load a Preset View in the PTZ mode. Search/Stop: Pressing the button while in the Live Monitoring mode enters the Search mode. Pressing the button while in the Search mode returns the DVR to the Live Monitoring mode. The button is also used to save Presets while in the PTZ mode. 7. PTZ BUTTON Pressing the PTZ button enters the PTZ (Pan/Tilt/Zoom) mode which allows you to control properly configured cameras. 8. ALARM BUTTON The ALARM button has two functions. First, it will reset the DVR s outputs including the internal buzzer during an alarm. Second, it will display the event log when you are in the live monitoring mode unless there is an active alarm. 9. PANIC BUTTON Pressing the PANIC button starts panic recoding of all camera channels, and displays on the screen. Pressing the button again will stop panic recording. All rights reserved AAT Holding Sp. z o.o. 14

35 NDR-HA6208 / NDR-HA version - User s manual STARTING THE DEVICE 10. FREEZE BUTTON Pressing the FREEZE button freezes the current live screen. 11. BOOKMARK BUTTON When in the playback mode, pressing the BOOKMARK button adds the current playback point to the bookmark list or moves to the registered bookmark point. 12. ZOOM BUTTON Pressing the ZOOM button zooms the current image on the screen. A PIP with a rectangle temporarily displays showing what area of the screen has been enlarged. You can use the arrow buttons to move the rectangle to another area. NOTE: Entering the zoom mode will NOT be supported while in the SD display mode. 13. MONITOR BUTTON Pressing the MONITOR button toggles the monitor selection between Primary (MONITOR 1 on the remote control), Secondary (MONITOR 2) and Spot (MONITOR 3). You can select the screen format and sequence monitoring of the selected monitor. 14. DISPLAY BUTTON Pressing the DISPLAY button toggles between different display formats. The available formats are: 2x2, 3x2, 3x3, 4x3 or 4x4 (2x2 or 4x4 on a Spot Monitor). 15. MENU BUTTON Pressing the MENU button enters the Setup screen. You will need to enter the authorized user and password to access Setup. Pressing the button also closes the current menu or setup dialog box. In the Playback mode, pressing the button displays the Search menu. In the Search mode clip-copying can be done instantly by pressing and holding the button for three or more seconds. 16. USB PORT Two USB ports on the front panel are provided to connect external hard disk or flash drives for video clip copying or system upgrades. Position external drives close enough to the DVR so that you can make the cable connections, usually less than 6 feet. Use the USB cable provided with the hard disk drive to connect it to the DVR A USB mouse (not supplied) can be connected to one of the ports. You can use the mouse to navigate through the screens and menus much like you would on a computer. A PostScript USB printer (not supplied) can be connected to one of the ports. You can print selected images resulting from a search. A USB to Serial converter can be connected to the USB port. Multiple text-in devices can be used with a USB to Serial converter. All rights reserved AAT Holding Sp. z o.o. 15

36 NDR-HA6208 / NDR-HA version - User s manual STARTING THE DEVICE 2.5. Remote Controller NOTE: For simplicity, the button descriptions in this manual refer to the front panel buttons. 2.6 HDD installation DVR s NDR-HA6208 i NDR-HA6416 supports up to 5 hard disks with DVD burner. NOTE: NOTE: To obtain the latest info on compatible disks together with their maximum supported capacities please contact your supplier or visit the website. HDDs previously used in any other device need to be formatted. Please keep that in mind due to the possibility of important data loss. ATTENTION: The list of compatible HDDs contains all the HDDs that are compatible with a given DVR including HDDs designed to office use (desktop disks). However, due to the fact that reliability of the recording process and data safety are most important factors of any CCTV system, we strongly advise to use HDDs designed for continuous (24/7) operation. TURNING ON THE POWER After connecting the power cord to the DVR it takes approximately 60 seconds to initialize. All rights reserved AAT Holding Sp. z o.o. 16

37 NDR-HA6208 / NDR-HA version - User s manual STARTING THE DEVICE Before installing a hard drive (HDD), DVD drive (ODD), please make sure the power is disconnected from the DVR. A factory recommended HDD, ODD should be used for this installation. To install a HDD, ODD on your DVR : 1. Remove the lid of the DVR by unfastening the screws. 2. Install the HDD in the HDD rack using the provided screws. Connect power and SATA cables to the HDD. All rights reserved AAT Holding Sp. z o.o. 17

38 NDR-HA6208 / NDR-HA version - User s manual STARTING THE DEVICE 3. Install the ODD in the ODD rack using screws provided by ODD manufacturer. Connect power and SATA cables to the ODD. 4. Connect HDD, ODD to the motherboard of the DVR with the included SATA cables. 5. Re-install the lid of the DVR and fasten screws. All rights reserved AAT Holding Sp. z o.o. 18
