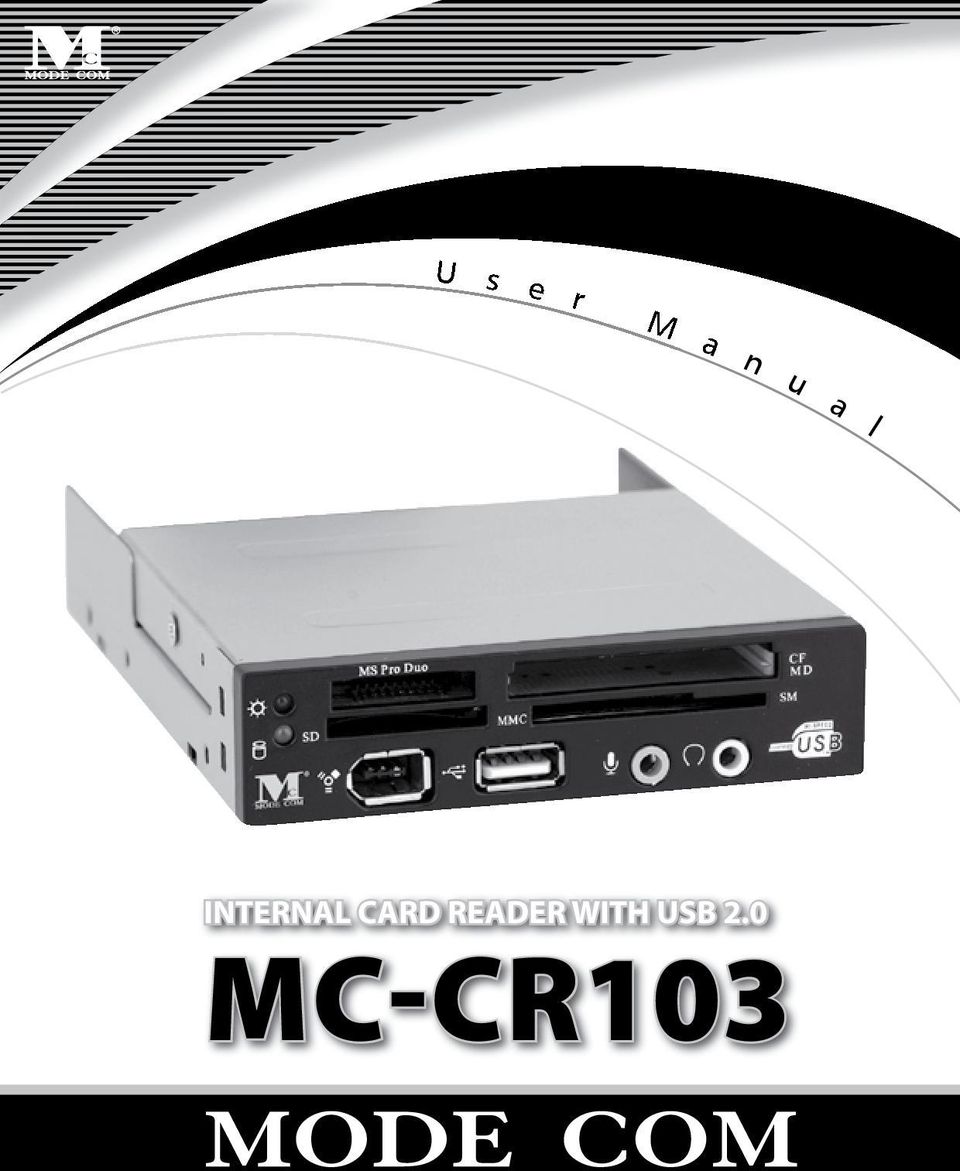

1 s U r e a M n u a l INTERNAL CARD READER WITH USB 2.0 MC-CR103

2 T A B L E O F C O N T E N T S e n g l i s h 3-6 p o l s k i

3 INTERNAL CARD READER WITH USB 2.0 MC-CR103 Introduction Thank you for choosing our internal MC-CR103 card reader/writer. The unquestionable advantage of this products is the transfer possibility between different memory card slots. The card reader ensures excellent communication with most of the popular memory cards. MC-CR103 is installed in 3,5 bay. You can also find modern-looking diodes which indicate the turning-on (green diode) and the access (yellow diode). In order to fulfill your demands, we offer you two front panels: black and silver. Mode Com takes care about the quality of its products not only by fulfilling, but also by forecasting its clients expectations. Mode Com products users are used to high quality, advanced technology, reliability and functionality. We make our exceptional products especially for YOU. Choose better future choose Mode Com! Copyright 2006 Mode Com Ltd. Mode Com is a registered trademark of Mode Com Ltd. 3

4 Installation 1. Install Card Reader into cabinet 3.5 drive bay. 4

5 2. Fix Card Reader box into bracket. 3. Connect front USB cable to the M/B pin connector according to its pin assignment. 5

6 AUDIO 1. Memory Stick Memory Stick (with memory select function) Memory Stick (Magic Gate/High Speed data transfer compatible) Memory Stick (Magic Gate/High Speed data transfer compatible with memory select function) Memory Stick Pro Magic Gate Memory Stick White Card Magic Gate Memory Stick Black Card Memory Stick Pro HS Memory Stick Pro Ultra II Memory Stick Pro Extreme Memory Stick Pro Extreme III Memory Stick Pro Duo Blue Card Memory Stick Pro Duo HS Memory Stick Pro Duo Black Card Memory Stick Pro Duo (Magic Gate / High speed data transfer compatible) Memory Stick Pro Duo White Card Magic Gate Memory Stick Duo Blue Card Magic Gate Memory Stick Duo Memory Stick ROM White Card 2. Compact Flash Card TYPE I Compact Flash Card TYPE II Compact Flash Card Ultra Card TYPE I 45X Compact Flash Card Ultra Card TYPE I 80X Compact Flash Card Ultra Card TYPE I 120X Compact Flash Ultra II Card TYPE I Compact Flash Extreme Card Compact Flash Extreme III Card Compact Flash ELITE PRO Card Compact Flash Ultimate Card 100X Compact Flash Ultra-X Card 140X IBM Micro Drive Card Sony Micro Drive Card 3. Secure Digital Card Secure Digital Ultra II Card Secure Digital Extreme Card Secure Digital Extreme III Card Secure Digital Ultra II Plus Card Secure Digital Card 45X Secure Digital PRO Card 60X Secure Digital Card 80X Secure Digital Card 133X Secure Digital Card 150X Mini Secure Digital Card Mini Secure Digital Ultra II Card Mini Secure Digital Card 80X Mini Secure Digital PRO Card Micro Secure Digital Card Micro Secure Digital Ultra II Card Multi Media Card Multi Media PRO Card Multi Media Plus Card Reduced Sized Multi Media Card Reduced Sized Multi Media Mobile Card 4. Smart Media Card xd-picture Card 6

7 WEWNĘTRZNY CZYTNIK PAMIĘCI Z PORTEM USB 2.0 MC-CR Wstęp Dziękujemy za wybór czytnika kart MC-CR103. MC-CR103 jest wewnętrznym czytnikiem kart pamięci. Możliwość transferu pomiędzy różnymi slotami kart pamięci, jest jej niewątpliwym atutem. Card Reader pozwala na doskonała komunikację z większością popularnych kart pamięci. MC-CR103 instalowana jest w zatoce 3,5 obudowy komputerowej. Niezwykle atrakcyjne w MC-CR103 są diody, które sygnalizują włączenie (zielona dioda) i dostęp (migająca żółta). Dbając o Państwa wymagania estetyczne, Mode Com proponuje dwa wymienne panele przednie w kolorach: czarnym i srebrnym. Mode Com dba o jakość swoich produktów, nie tylko by spełniać, ale także by wyprzedzać oczekiwania swoich Klientów. Przyzwyczailiśmy Użytkowników do wysokiej jakości naszych produktów, ich zaawansowanej technologii oraz niezawodności i funkcjonalności. Dla Państwa tworzymy rzeczy wyjątkowe pod każdym względem. Wybierz lepszą przyszłość wybierz Mode Com! Copyright 2005 Mode Com Ltd. Wszelkie prawa zastrzeżone. Logo Mode Com jest zastrzeżonym znakiem towarowym firmy Mode Com Ltd. 7

8 Instalacja 1. Należy zainstalować czytnik pamięci w zatoce 3,5. 8

9 2. Należy przymocować czytnik do boku zatoki. 3. Należy podłączyć kabel USB do węwnętrznego gniazda płyty głównej zgodnie z układem pinów. 9

10 AUDIO 1. Memory Stick Memory Stick (with memory select function) Memory Stick (Magic Gate/High Speed data transfer compatible) Memory Stick (Magic Gate/High Speed data transfer compatible with memory select function) Memory Stick Pro Magic Gate Memory Stick White Card Magic Gate Memory Stick Black Card Memory Stick Pro HS Memory Stick Pro Ultra II Memory Stick Pro Extreme Memory Stick Pro Extreme III Memory Stick Pro Duo Blue Card Memory Stick Pro Duo HS Memory Stick Pro Duo Black Card Memory Stick Pro Duo (Magic Gate / High speed data transfer compatible) Memory Stick Pro Duo White Card Magic Gate Memory Stick Duo Blue Card Magic Gate Memory Stick Duo Memory Stick ROM White Card 2. Compact Flash Card TYPE I Compact Flash Card TYPE II Compact Flash Card Ultra Card TYPE I 45X Compact Flash Card Ultra Card TYPE I 80X Compact Flash Card Ultra Card TYPE I 120X Compact Flash Ultra II Card TYPE I Compact Flash Extreme Card Compact Flash Extreme III Card Compact Flash ELITE PRO Card Compact Flash Ultimate Card 100X Compact Flash Ultra-X Card 140X IBM Micro Drive Card Sony Micro Drive Card 3. Secure Digital Card Secure Digital Ultra II Card Secure Digital Extreme Card Secure Digital Extreme III Card Secure Digital Ultra II Plus Card Secure Digital Card 45X Secure Digital PRO Card 60X Secure Digital Card 80X Secure Digital Card 133X Secure Digital Card 150X Mini Secure Digital Card Mini Secure Digital Ultra II Card Mini Secure Digital Card 80X Mini Secure Digital PRO Card Micro Secure Digital Card Micro Secure Digital Ultra II Card Multi Media Card Multi Media PRO Card Multi Media Plus Card Reduced Sized Multi Media Card Reduced Sized Multi Media Mobile Card 4. Smart Media Card xd-picture Card 10

11 Environment protection: This symbol on our product nameplates proves its compatibility with the EU Directive2002/96 concerning proper disposal of waste electric and electronic equipment (WEEE). By using the appropriate disposal systems you prevent the potential negative consequences of wrong product take-back that can pose risks to the environment and human health. The symbol indicates that this product must not be disposed of with your other waste. You must hand it over to a designated collection point for the recycling of electrical and electronic equipment waste. The disposal of the product should obey all the specific Community waste management legislations. Contact your local city office, your waste disposal service or the place of purchase for more information on the collection. Weight of the device: 282 g Ochrona środowiska: Niniejsze urządzenie oznakowane jest zgodnie z dyrektywą Unii Europejskiej 2002/96/UE dotyczącą utylizacji urządzeń elektrycznych i elektronicznych (WEEE). Zapewniając prawidłowe usuwanie tego produktu, zapobiegasz potencjalnym negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego, które mogą zostać zagrożone z powodu niewłaściwego sposobu usuwania tego produktu. Symbol umieszczony na produkcie wskazuje, że nie można traktować go na równi z innymi odpadami z gospodarstwa domowego. Należy oddać go do punktu zbiórki zajmującego się recyklingiem urządzeń elektrycznych i elektronicznych. Usuwanie urządzenia musi odbywać się zgodnie z lokalnie obowiązującymi przepisami ochrony środowiska dotyczącymi usuwania odpadów. Szczegółowe informacje dotyczące usuwania, odzysku i recyklingu niniejszego produktu można uzyskać w urzędzie miejskim, zakładzie oczyszczania lub sklepie, w którym nabyłeś niniejszy produkt. Masa sprzętu: 282 g 11
