1 Konferencja pokampanijna STC Produkcja zielonej energii w systemie beztlenowej fermentacji ścieków i odpadów Konferencja pokampanijna Stowarzyszenia Techników Cukrowników Warszawa,

2 Enprotech w kilku słowach Specjalizujemy się w: projektowaniu i inżynierii budowie i realizacji badaniach modernizacji obsłudze, serwisie i nadzorze przemysłowych oczyszczalni Obecni na rynku od 1996 Doświadczony zespół Własna ekipa montażowa Własne laboratorium badawcze Międzynarodowa sieć: Belgia, Portugalia, Francja, Polska, Ameryka Południowa, Filipiny

3

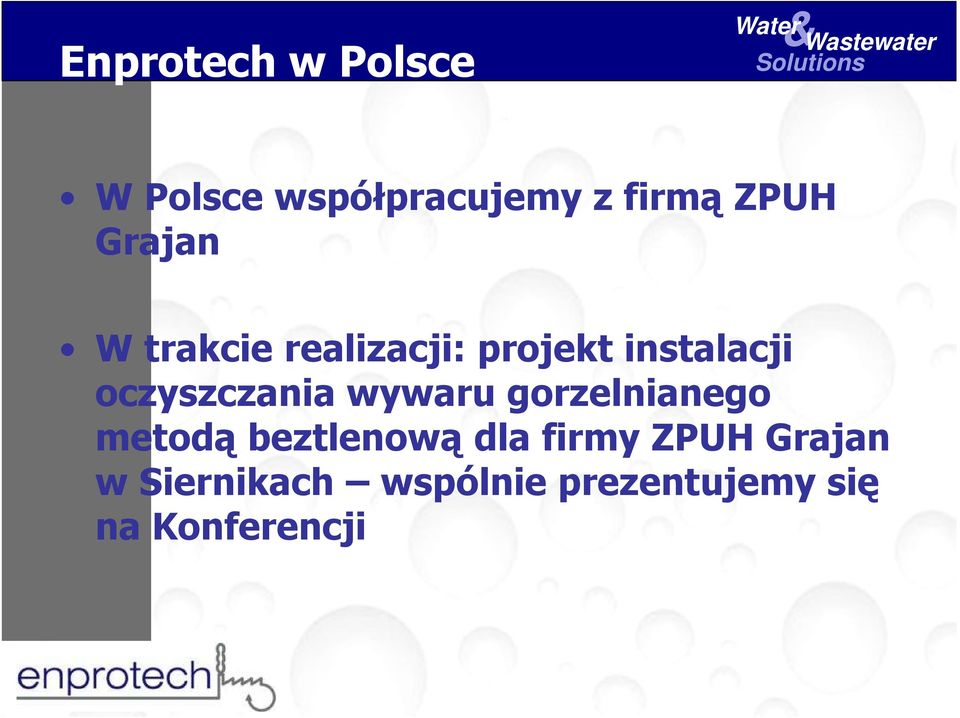

4 Enprotech w Polsce W Polsce współpracujemy z firmą ZPUH Grajan W trakcie realizacji: projekt instalacji oczyszczania wywaru gorzelnianego metodą beztlenową dla firmy ZPUH Grajan w Siernikach wspólnie prezentujemy się na Konferencji

5 STOSOWANE TECHNOLOGIE

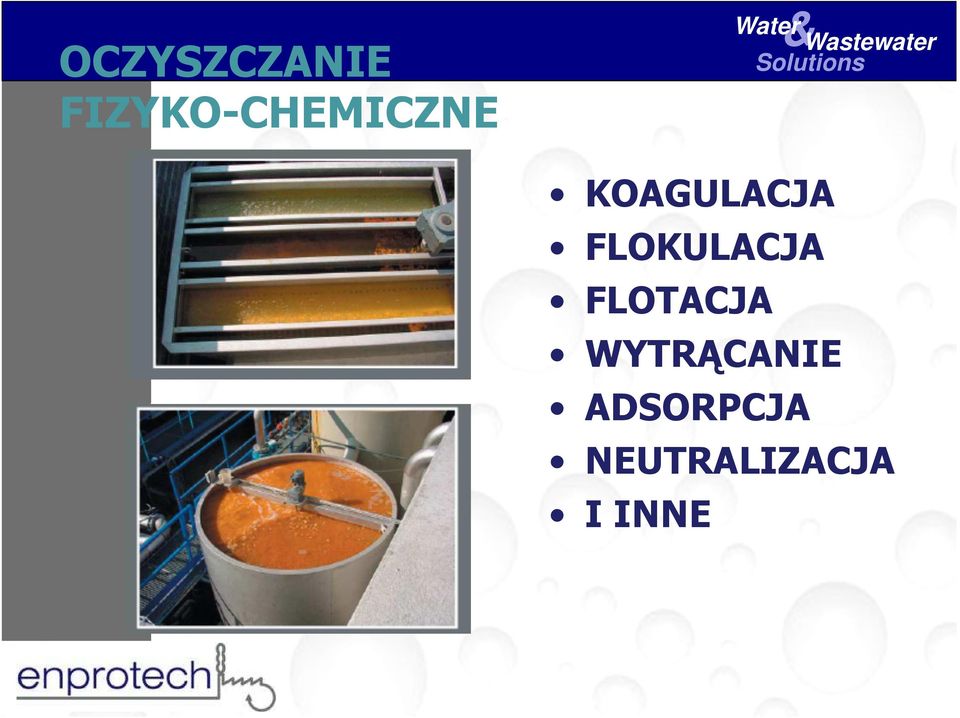

6 OCZYSZCZANIE FIZYKO-CHEMICZNE KOAGULACJA FLOKULACJA FLOTACJA WYTRĄCANIE ADSORPCJA NEUTRALIZACJA I INNE

7 Procesy komplementarne Uzdatnianie biogazu Stabilizacja, zagęszczanie i odwadnianie osadu Uzdatnianie powietrza flitry chemiczne i biologiczne Filtry piaskowe Recyrkulacja oczyszczonej wody do procesów produkcyjnych

8 OCZYSZCZANIE TLENOWE REAKTORY WYSOKO- LUB NISKOOBCIĄŻONEGO OSADU CZYNNEGO TRYB CYKLICZNY LUB CIĄGŁY BIOLOGICZNA REDUKCJA AZOTU I FOSFORU DOCZYSZCZANIE ŚCIEKÓW DO PARAMETRÓW WÓD POWIERZCHNIOWYCH STOSOWANE W RÓŻNYCH GAŁĘZIACH PRZEMYSŁU (M. IN. PAPIERNIE, MLECZARNIE, BROWARY, PRZETWÓRSTWO WARZYW I OWOCÓW)

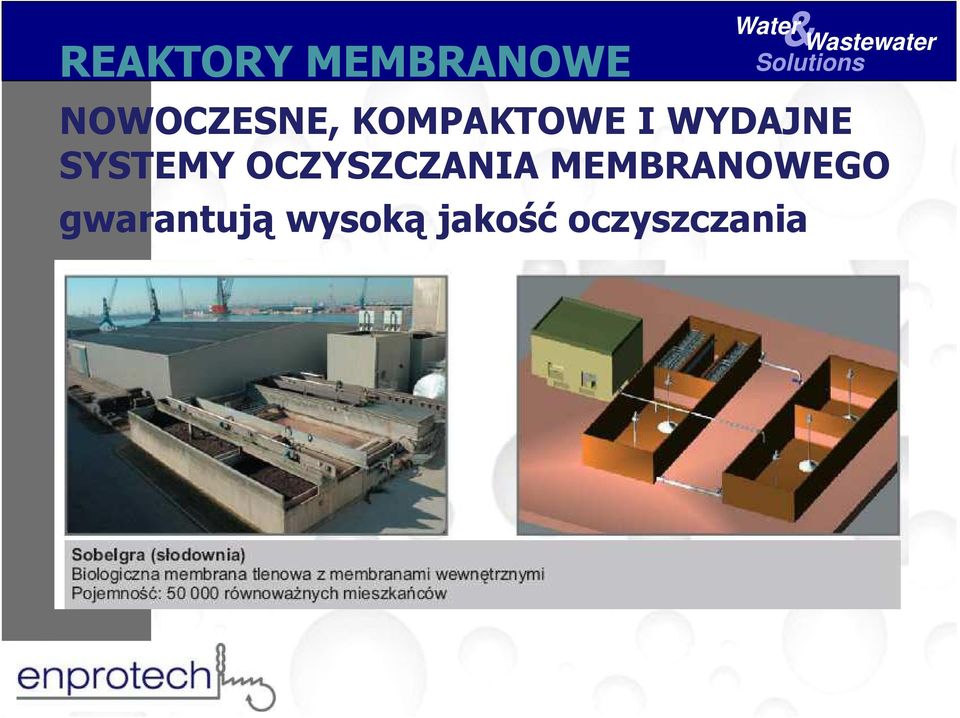

9 REAKTORY MEMBRANOWE NOWOCZESNE, KOMPAKTOWE I WYDAJNE SYSTEMY OCZYSZCZANIA MEMBRANOWEGO gwarantują wysoką jakość oczyszczania

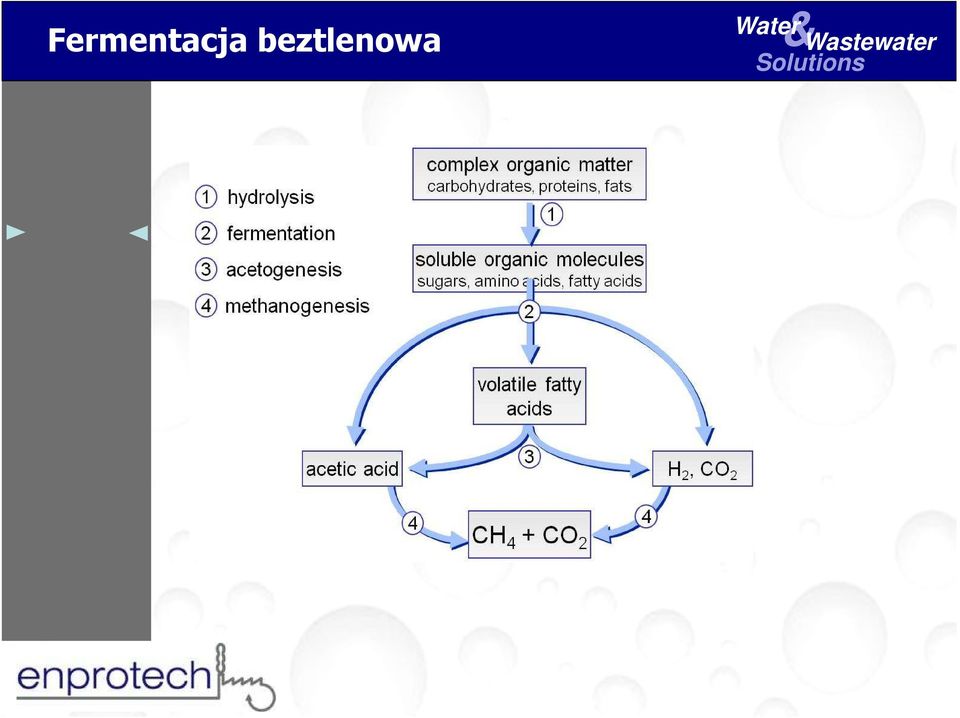

10 Fermentacja beztlenowa

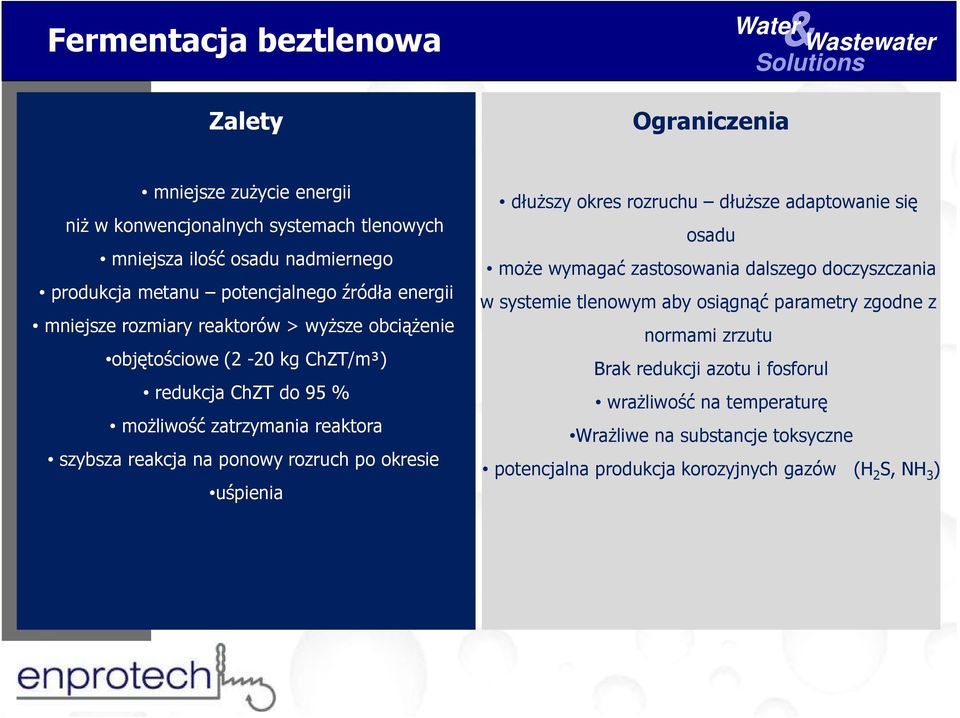

11 Fermentacja beztlenowa Zalety Ograniczenia mniejsze zużycie energii niż w konwencjonalnych systemach tlenowych mniejsza ilość osadu nadmiernego produkcja metanu potencjalnego źródła energii mniejsze rozmiary reaktorów > wyższe obciążenie objętościowe (2-20 kg ChZT/m³) redukcja ChZT do 95 % możliwość zatrzymania reaktora szybsza reakcja na ponowy rozruch po okresie uśpienia dłuższy okres rozruchu dłuższe adaptowanie się osadu może wymagać zastosowania dalszego doczyszczania w systemie tlenowym aby osiągnąć parametry zgodne z normami zrzutu Brak redukcji azotu i fosforul wrażliwość na temperaturę Wrażliwe na substancje toksyczne potencjalna produkcja korozyjnych gazów (H 2 S, NH 3 )

12 Fermentator beztlenowy Konwencjonalny fermentator fermentacja osadu materii organicznej działanie Ciągłe sekwencyjne parametry obciążenie: 1-5 kg ChZT/m³.d Czas retencji: d

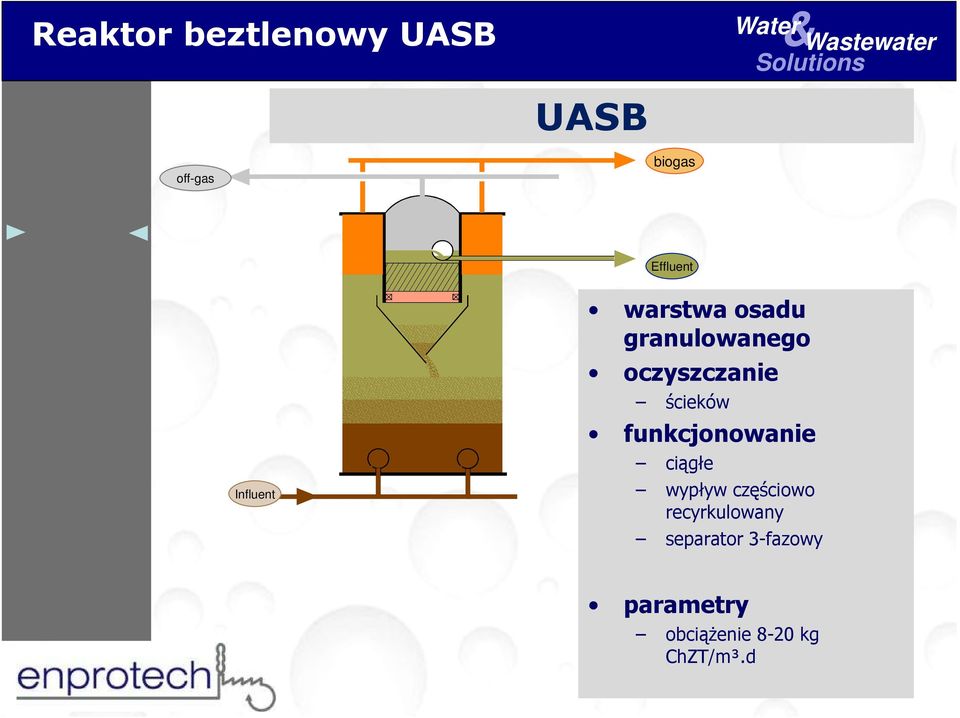

13 Reaktor beztlenowy UASB UASB off-gas biogas Effluent Influent warstwa osadu granulowanego oczyszczanie ścieków funkcjonowanie ciągłe wypływ częściowo recyrkulowany separator 3-fazowy parametry obciążenie 8-20 kg ChZT/m³.d

14 Beztlenowy osad granulowany

15 Beztlenowy osad granulowany

16 ALPRO, Wevelgem, BELGIUM

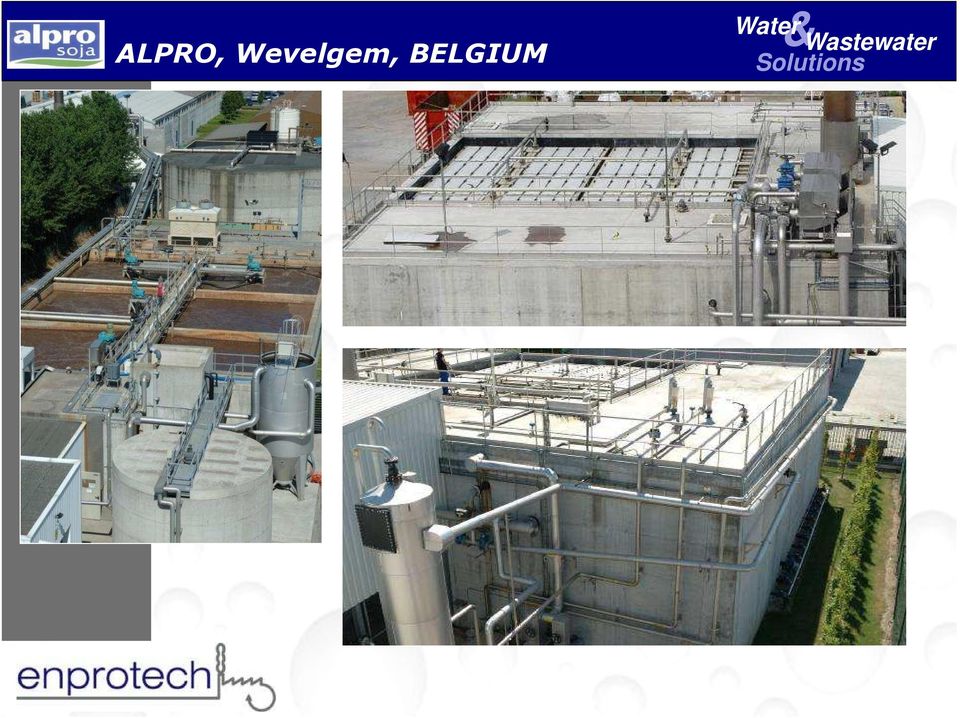

17 ALPRO, Wevelgem, BELGIUM

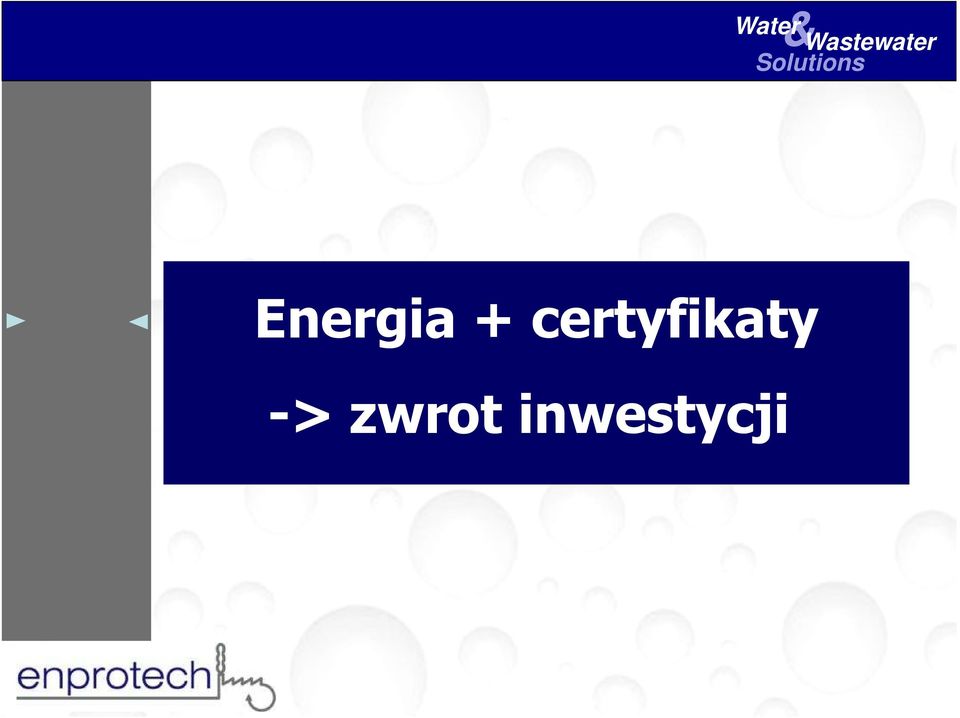

18 Energia + certyfikaty -> zwrot inwestycji

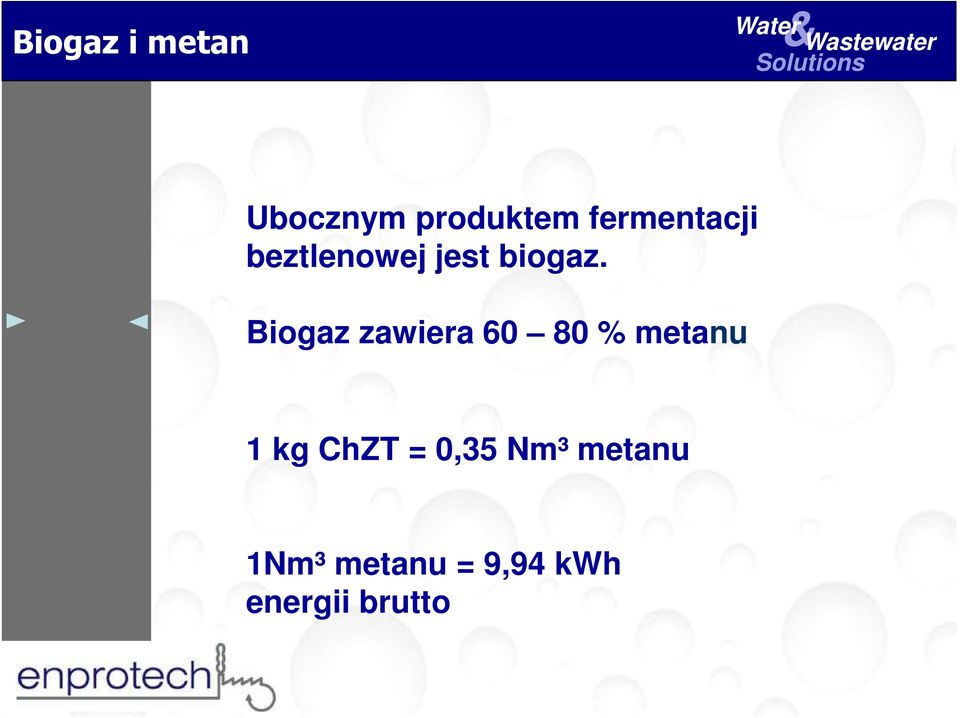

19 Biogaz i metan Ubocznym produktem fermentacji beztlenowej jest biogaz. Biogaz zawiera % metanu 1 kg ChZT = 0,35 Nm³ metanu 1Nm³ metanu = 9,94 kwh energii brutto

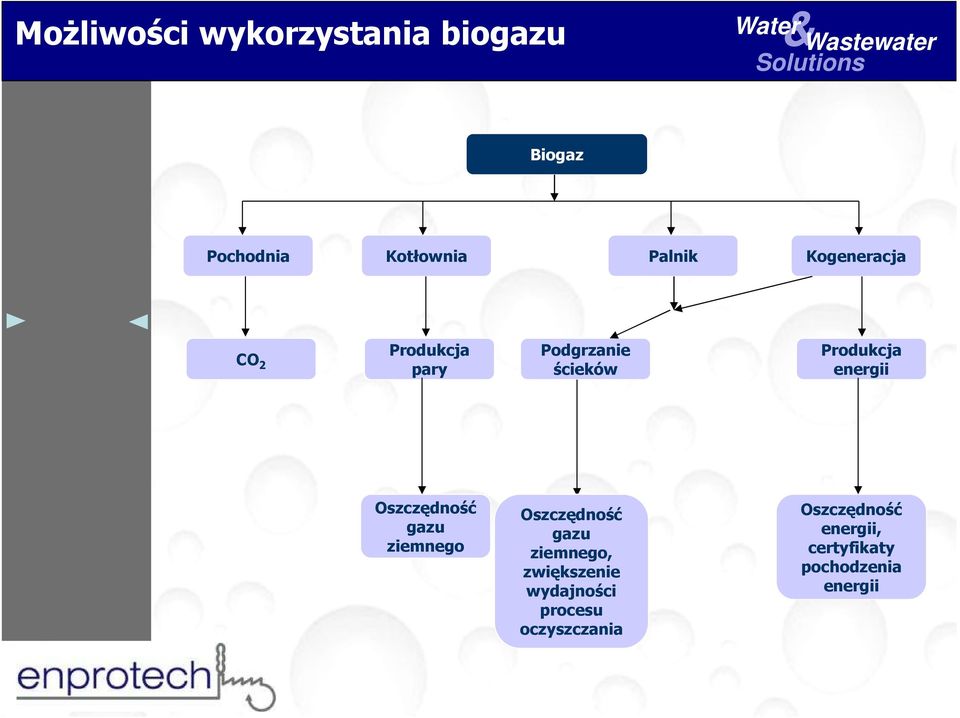

20 Możliwości wykorzystania biogazu Biogaz Pochodnia Kotłownia Palnik Kogeneracja CO 2 Produkcja pary Podgrzanie ścieków Produkcja energii Oszczędność gazu ziemnego Oszczędność gazu ziemnego, zwiększenie wydajności procesu oczyszczania Oszczędność energii, certyfikaty pochodzenia energii

21 Reuse : facts & figures Ze 100 kg ChZT (80% redukcji, 25 Nm³ metanu) Kogeneracja Energia elektryczna 111 kwh Energia cieplna 120 kwh Certyfikaty zielone 921 Certyfikaty cieplne 342 yearly basis

22 System certyfikatów w Polsce W Polsce funkcjonuje system certyfikatów świadectw pochodzenia energii, wspierających producentów zielonej energii Certyfikaty zielone potwierdzają pochodzenie energii ze źródła odnawialnego Certyfikaty żółte pochodzenie energii z wysokosprawnej kogeneracji Certyfikaty fioletowe energia pochodząca z gazu, powstałego w wyniku fermentacji biomasy Certyfikaty czerwone pochodzenie energii z wysokosprawnej kogeneracji powyżej 1MW System wymaga regulacji i doprecyzowania ALE:

23 Zielona energia Nastawienie na promowanie alternatywnych źródeł energii energii ze źródeł odnawialnych Stosując beztlenowy system oczyszczania ścieków przedsiębiorca: - Rozwiązuje problem ściekowy - Produkuje energię elektryczną i cieplną na potrzeby przedsiębiorstwa tym samym oszczędza na zakupie energii lub sprzedaje energię elektryczną do sieci - Zarabia na sprzedaży certyfikatów świadectw pochodzenia energii

24 System oczyszczania beztlenowego z kogeneracją = Szybki zwrot inwestycji w oczyszczalnię ścieków

25 Dlaczego warto pracować z nami?

26 Zalety naszych projektów Wiedza i bogate doświadczenie Projekt w oparciu o testy pilotażowe Zwracamy uwagę na rentowność: - Jak najmniejsze zużycie energii - Optymalizacja kosztów eksploatacyjnych - Optymalizacja kosztów inwestycyjnych Indywidualne podejście do każdego projektu nie sprzedajemy produktu, ale indywidualne rozwiązania Zaawansowana automatyzacja i prawie bezosobowa obsługa Maksymalna integracja z istniejącymi strukturami Preferujemy rozwiązania jak najprostsze nie sprzedajemy technologii kosmicznych Wysoka jakość stosowanych urządzeń i materiałów Wysoka jakość wykonania

27 Wiedza i doświadczenie Współpracujemy z:

28 PRZYKŁADOWE REFERENCJE

29 Heineken-Maes, Alken, BELGIUM TECHNOLOGIA UASB & reaktor tlenowy Od stycznia 2008 SEKTOR Browar Charakterystyka Zdolność Przepływ ChZT Biogaz P.E m³/d kg/d Nm³/d

30 Heineken-Maes, Alken, BELGIUM

31 ALPRO, Wevelgem, BELGIUM TECHNOLOGIA UASB & Reaktor tlenowy Od kwietnia 2004 SEKTOR Przetwórstwo soi CHARAKTERYSTYKA Zdolność Przepływ ChZT Biogaz KOGENERACJA P.E m³/d kg/d 300 Nm³/d

32 ALPRO, Wevelgem, BELGIUM

33 ALPRO, Wevelgem, BELGIUM

34 WESTFRO, Staden, BELGIUM TECHNOLOGIA UASB & Reaktor tlenowy Od 2004 SEKTOR Mrożonki warzywne CHARAKTERYSTYKA Zdolność Przepływ ChZT P.E m³/d kg/d Biogaz Nm³/d KOGENERACJA

35 Essent Milieu Zuid, Venlo, Nederland TECHNOLOGIA Anaerobic waste water treatment plant 2010 Kompostownia CHARAKTERYSTYKA Zdolność Przepływ ChZT Biogaz KOGENERACJA P.E. 850 m³/d kg/d Nm³/d

36 Essent Milieu Zuid, Venlo, Nederland

37 SAN MIGUEL, Tucuman, ARGENTINA TECHNOLOGIA Reaktor beztlenowy SEKTOR Ekstrakty cytrynowe CHARAKTERYSTYKA Zdolność Przepływ ChZT P.E m³/d kg/d Biogaz Nm³/d Produkcja energii cieplnej

38 SAN MIGUEL, Tucuman, ARGENTINA

39 Dziękujemy z uwagę i zapraszamy do odwiedzenia naszego stoiska Nr 30, sala E Enprotech i Grajan the convenient solution!
