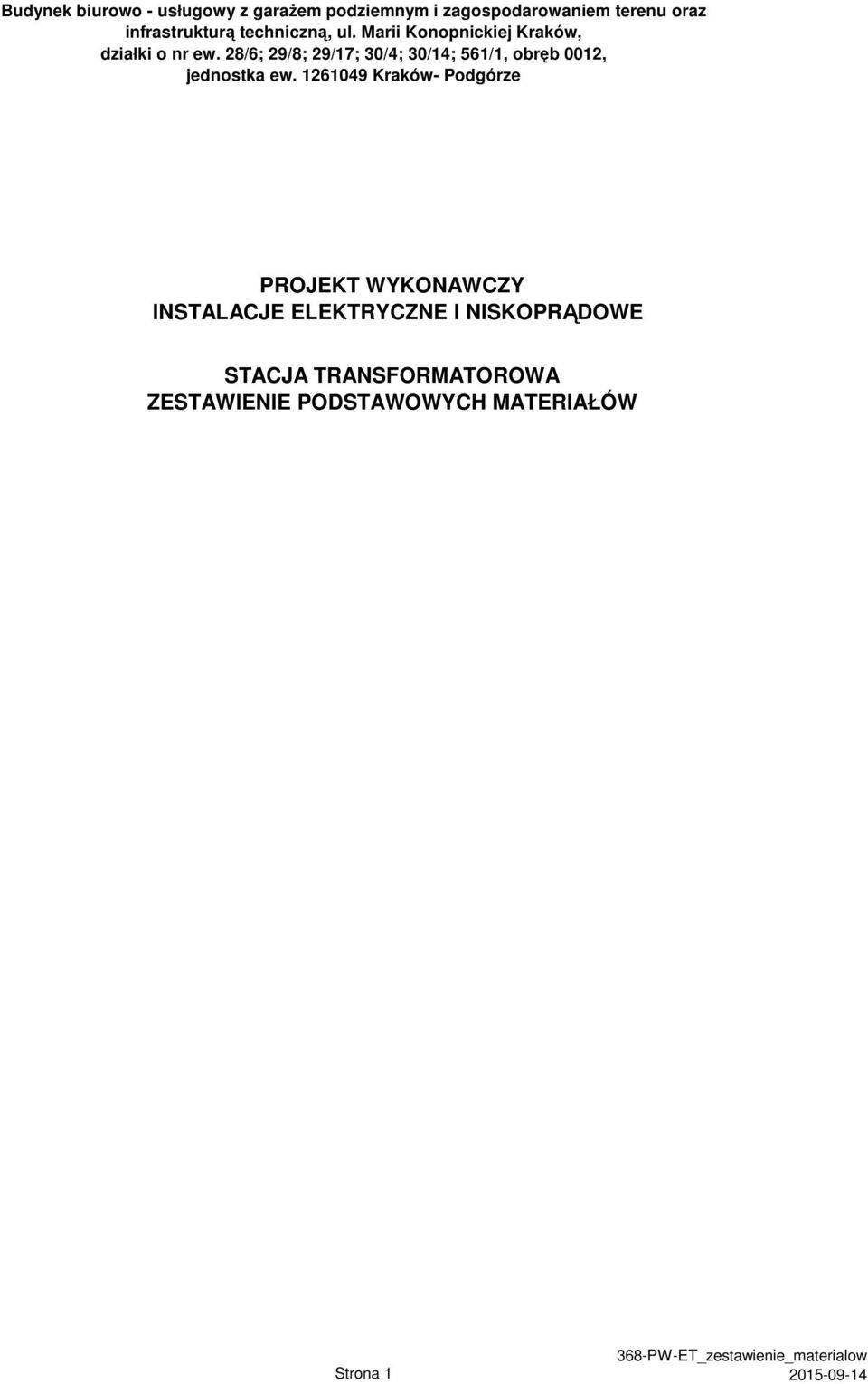

1 Budynek biurowo - usługowy z garażem podziemnym i zagospodarowaniem terenu oraz infrastrukturą techniczną, ul. Marii Konopnickiej Kraków, działki o nr ew. 28/6; 29/8; 29/17; 30/4; 30/14; 561/1, obręb 0012, jednostka ew Kraków- Podgórze PROJEKT WYKONAWCZY INSTALACJE ELEKTRYCZNE I NISKOPRĄDOWE STACJA TRANSFORMATOROWA ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW Strona 1

28/6; 29/8; 29/17; 30/4; 30/14; 561/1, obręb 0012, jednostka ew.

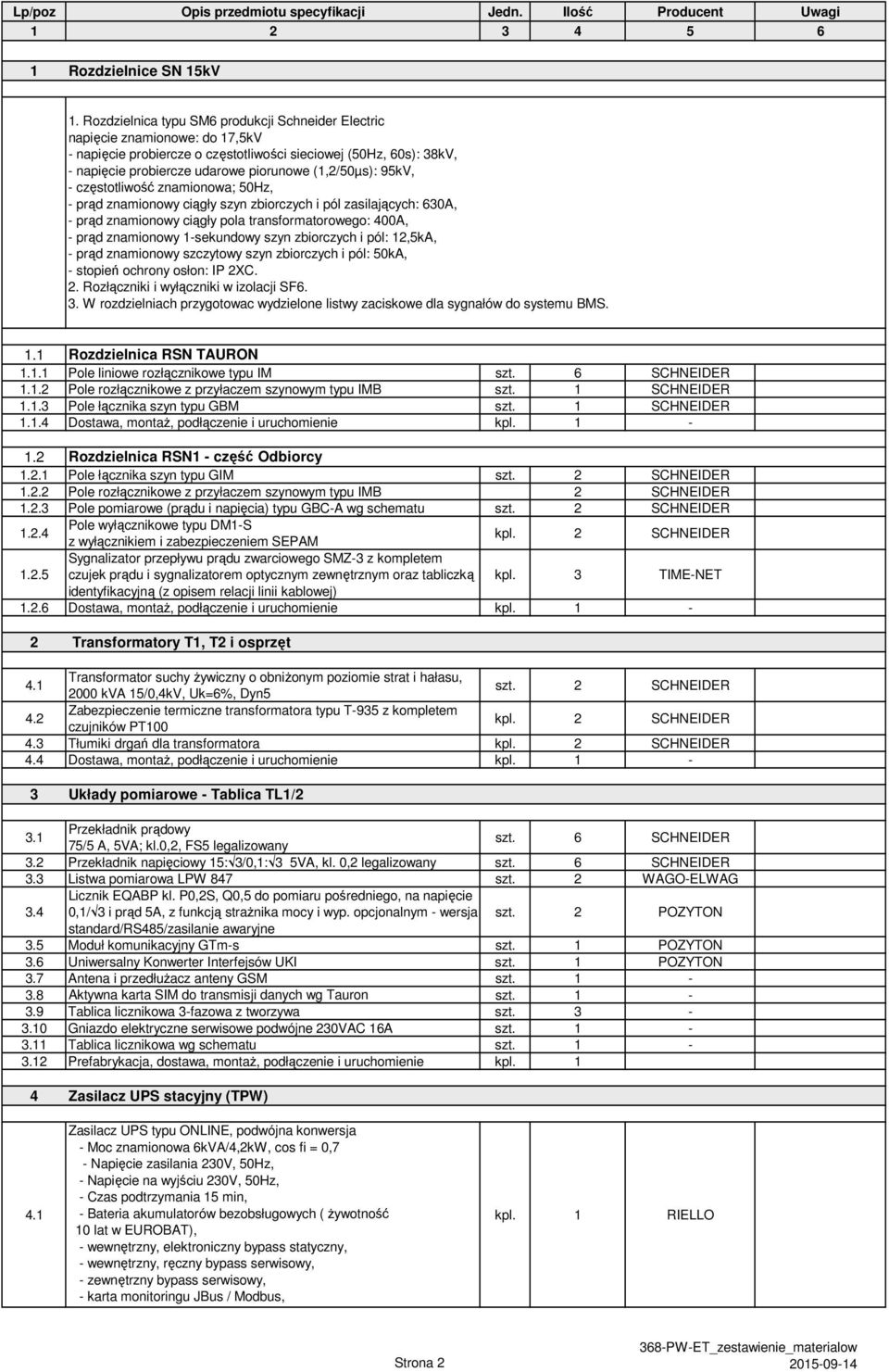

2 1 Rozdzielnice SN 15kV 1. Rozdzielnica typu SM6 produkcji Schneider Electric napięcie znamionowe: do 17,5kV - napięcie probiercze o częstotliwości sieciowej (50Hz, 60s): 38kV, - napięcie probiercze udarowe piorunowe (1,2/50µs): 95kV, - częstotliwość znamionowa; 50Hz, - prąd znamionowy ciągły szyn zbiorczych i pól zasilających: 630A, - prąd znamionowy ciągły pola transformatorowego: 400A, - prąd znamionowy 1-sekundowy szyn zbiorczych i pól: 12,5kA, - prąd znamionowy szczytowy szyn zbiorczych i pól: 50kA, - stopień ochrony osłon: IP 2XC. 2. Rozłączniki i wyłączniki w izolacji SF6. 3. W rozdzielniach przygotowac wydzielone listwy zaciskowe dla sygnałów do systemu BMS Rozdzielnica RSN TAURON Pole liniowe rozłącznikowe typu IM szt. 6 SCHNEIDER Pole rozłącznikowe z przyłaczem szynowym typu IMB szt. 1 SCHNEIDER Pole łącznika szyn typu GBM szt. 1 SCHNEIDER Dostawa, montaż, podłączenie i uruchomienie Rozdzielnica RSN1 - część Odbiorcy Pole łącznika szyn typu GIM szt. 2 SCHNEIDER Pole rozłącznikowe z przyłaczem szynowym typu IMB 2 SCHNEIDER Pole pomiarowe (prądu i napięcia) typu GBC-A wg schematu szt. 2 SCHNEIDER Pole wyłącznikowe typu DM1-S z wyłącznikiem i zabezpieczeniem SEPAM kpl. 2 SCHNEIDER Sygnalizator przepływu prądu zwarciowego SMZ-3 z kompletem czujek prądu i sygnalizatorem optycznym zewnętrznym oraz tabliczką kpl. 3 TIME-NET identyfikacyjną (z opisem relacji linii kablowej) Dostawa, montaż, podłączenie i uruchomienie 2 Transformatory T1, T2 i osprzęt 4.1 Transformator suchy żywiczny o obniżonym poziomie strat i hałasu, 2000 kva 15/0,4kV, Uk=6%, Dyn5 szt. 2 SCHNEIDER 4.2 Zabezpieczenie termiczne transformatora typu T-935 z kompletem czujników PT100 kpl. 2 SCHNEIDER 4.3 Tłumiki drgań dla transformatora kpl. 2 SCHNEIDER 4.4 Dostawa, montaż, podłączenie i uruchomienie 3 Układy pomiarowe - Tablica TL1/2 3.1 Przekładnik prądowy 75/5 A, 5VA; kl.0,2, FS5 legalizowany szt. 6 SCHNEIDER 3.2 Przekładnik napięciowy 15: 3/0,1: 3 5VA, kl. 0,2 legalizowany szt. 6 SCHNEIDER 3.3 Listwa pomiarowa LPW 847 szt. 2 WAGO-ELWAG 3.4 Licznik EQABP kl. P0,2S, Q0,5 do pomiaru pośredniego, na napięcie 0,1/ 3 i prąd 5A, z funkcją strażnika mocy i wyp. opcjonalnym - wersja szt. 2 POZYTON standard/rs485/zasilanie awaryjne 3.5 Moduł komunikacyjny GTm-s szt. 1 POZYTON 3.6 Uniwersalny Konwerter Interfejsów UKI szt. 1 POZYTON 3.7 Antena i przedłużacz anteny GSM szt Aktywna karta SIM do transmisji danych wg Tauron szt Tablica licznikowa 3-fazowa z tworzywa szt Gniazdo elektryczne serwisowe podwójne 230VAC 16A szt Tablica licznikowa wg schematu szt Prefabrykacja, dostawa, montaż, podłączenie i uruchomienie kpl. 1 4 Zasilacz UPS stacyjny (TPW) 4.1 Zasilacz UPS typu ONLINE, podwójna konwersja - Moc znamionowa 6kVA/4,2kW, cos fi = 0,7 - Napięcie zasilania 230V, 50Hz, - Napięcie na wyjściu 230V, 50Hz, - Czas podtrzymania 15 min, - Bateria akumulatorów bezobsługowych ( żywotność 10 lat w EUROBAT), - wewnętrzny, elektroniczny bypass statyczny, - wewnętrzny, ręczny bypass serwisowy, - zewnętrzny bypass serwisowy, - karta monitoringu JBus / Modbus, kpl. 1 RIELLO Strona 2

(1,2/50µs): 95kV, - częstotliwość znamionowa; 50Hz, - prąd znamionowy ciągły szyn zbiorczych i pól zasilających: 630A, - prąd znamionowy ciągły pola transformatorowego: 400A, - prąd znamionowy

3 4.2 Dostawa, montaż, podłączenie Strona 3

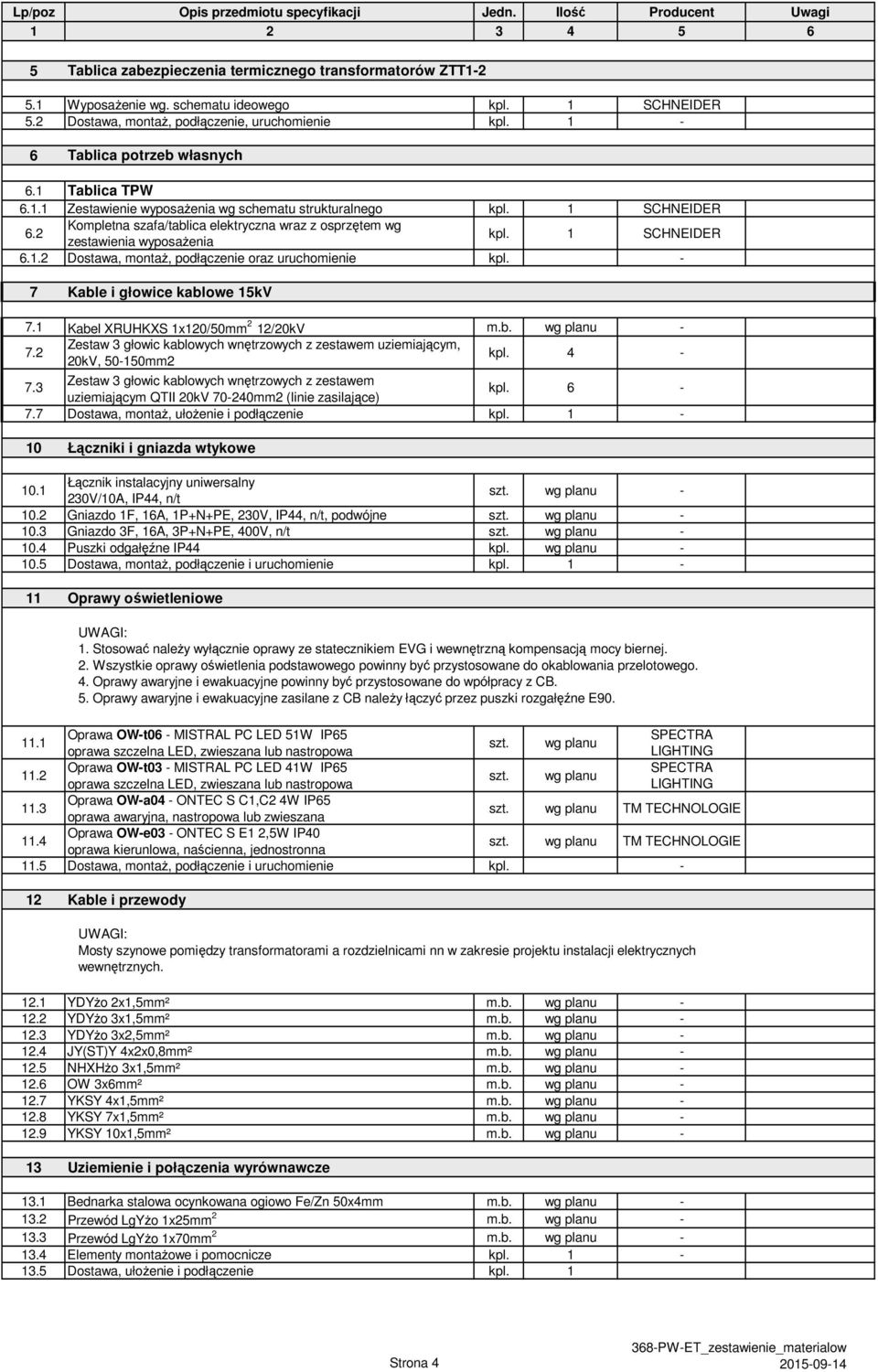

4 5 Tablica zabezpieczenia termicznego transformatorów ZTT Wyposażenie wg. schematu ideowego kpl. 1 SCHNEIDER 5.2 Dostawa, montaż, podłączenie, uruchomienie 6 Tablica potrzeb własnych Tablica TPW Zestawienie wyposażenia wg schematu strukturalnego kpl. 1 SCHNEIDER 6.2 Kompletna szafa/tablica elektryczna wraz z osprzętem wg zestawienia wyposażenia kpl. 1 SCHNEIDER Dostawa, montaż, podłączenie oraz uruchomienie kpl. - 7 Kable i głowice kablowe 15kV 7.1 Kabel XRUHKXS 1x120/50mm 2 12/20kV m.b. wg planu Zestaw 3 głowic kablowych wnętrzowych z zestawem uziemiającym, 20kV, mm2 kpl Zestaw 3 głowic kablowych wnętrzowych z zestawem uziemiającym QTII 20kV mm2 (linie zasilające) kpl Dostawa, montaż, ułożenie i podłączenie 10 Łączniki i gniazda wtykowe 10.1 Łącznik instalacyjny uniwersalny 230V/10A, IP44, n/t szt. wg planu Gniazdo 1F, 16A, 1P+N+PE, 230V, IP44, n/t, podwójne szt. wg planu Gniazdo 3F, 16A, 3P+N+PE, 400V, n/t szt. wg planu Puszki odgałęźne IP44 kpl. wg planu Dostawa, montaż, podłączenie i uruchomienie 11 Oprawy oświetleniowe UWAGI: 1. Stosować należy wyłącznie oprawy ze statecznikiem EVG i wewnętrzną kompensacją mocy biernej. 2. Wszystkie oprawy oświetlenia podstawowego powinny być przystosowane do okablowania przelotowego. 4. Oprawy awaryjne i ewakuacyjne powinny być przystosowane do wpółpracy z CB. 5. Oprawy awaryjne i ewakuacyjne zasilane z CB należy łączyć przez puszki rozgałęźne E Oprawa OW-t06 - MISTRAL PC LED 51W IP65 SPECTRA szt. wg planu oprawa szczelna LED, zwieszana lub nastropowa LIGHTING 11.2 Oprawa OW-t03 - MISTRAL PC LED 41W IP65 SPECTRA szt. wg planu oprawa szczelna LED, zwieszana lub nastropowa LIGHTING 11.3 Oprawa OW-a04 - ONTEC S C1,C2 4W IP65 oprawa awaryjna, nastropowa lub zwieszana szt. wg planu TM TECHNOLOGIE 11.4 Oprawa OW-e03 - ONTEC S E1 2,5W IP40 oprawa kierunlowa, naścienna, jednostronna szt. wg planu TM TECHNOLOGIE 11.5 Dostawa, montaż, podłączenie i uruchomienie kpl Kable i przewody UWAGI: Mosty szynowe pomiędzy transformatorami a rozdzielnicami nn w zakresie projektu instalacji elektrycznych wewnętrznych YDYżo 2x1,5mm² m.b. wg planu YDYżo 3x1,5mm² m.b. wg planu YDYżo 3x2,5mm² m.b. wg planu JY(ST)Y 4x2x0,8mm² m.b. wg planu NHXHżo 3x1,5mm² m.b. wg planu OW 3x6mm² m.b. wg planu YKSY 4x1,5mm² m.b. wg planu YKSY 7x1,5mm² m.b. wg planu YKSY 10x1,5mm² m.b. wg planu - 13 Uziemienie i połączenia wyrównawcze 13.1 Bednarka stalowa ocynkowana ogiowo Fe/Zn 50x4mm m.b. wg planu Przewód LgYżo 1x25mm 2 m.b. wg planu Przewód LgYżo 1x70mm 2 m.b. wg planu Elementy montażowe i pomocnicze 13.5 Dostawa, ułożenie i podłączenie kpl. 1 Strona 4

- 7 Kable i głowice kablowe 15kV 7.1 Kabel XRUHKXS 1x120/50mm 2 12/20kV m.b. wg planu - 7.2 Zestaw 3 głowic kablowych wnętrzowych z zestawem uziemiającym, 20kV, 50-150mm2 kpl. 4-7.

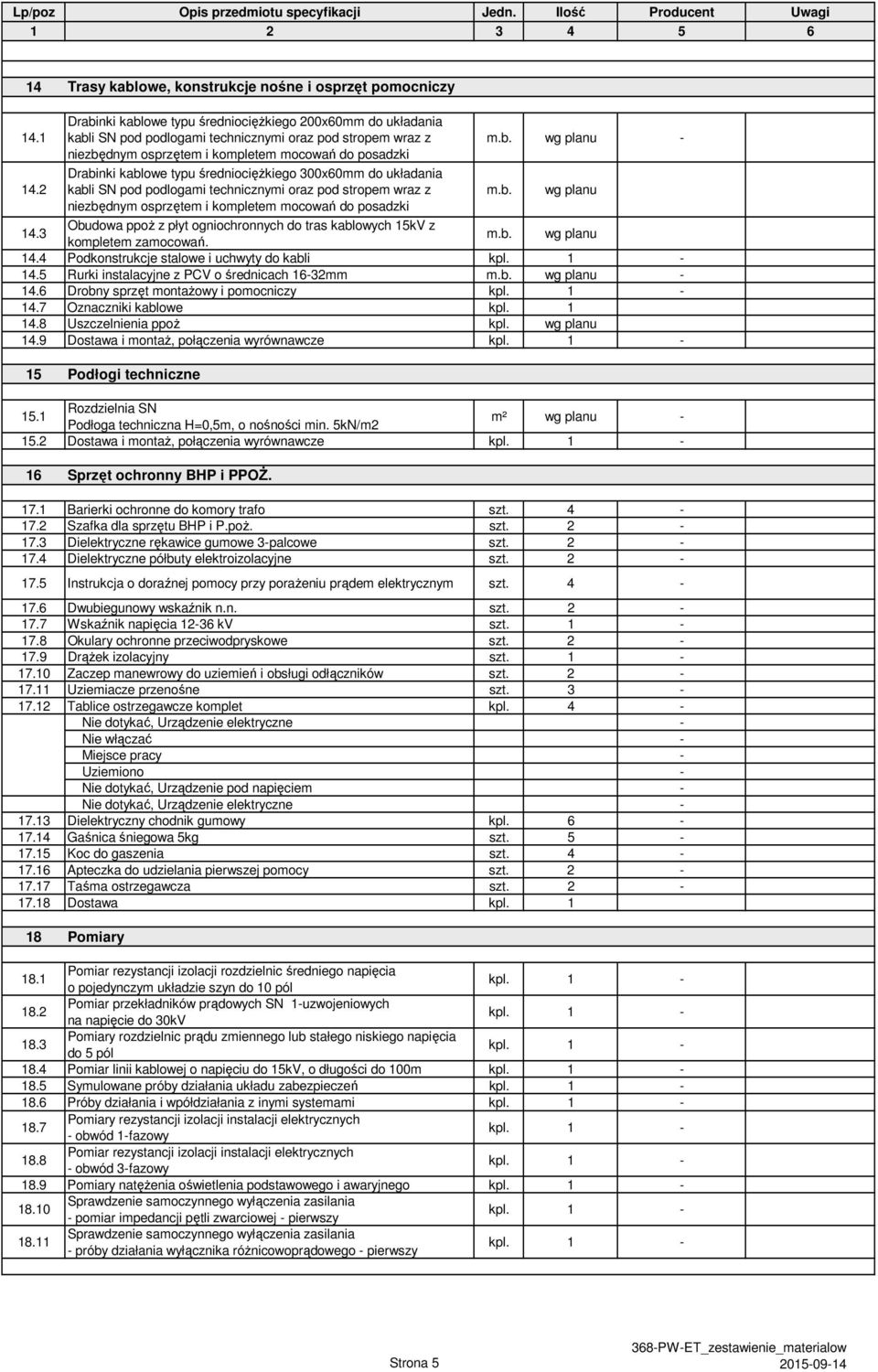

5 14 Trasy kablowe, konstrukcje nośne i osprzęt pomocniczy Drabinki kablowe typu średniociężkiego 200x60mm do układania kabli SN pod podlogami technicznymi oraz pod stropem wraz z niezbędnym osprzętem i kompletem mocowań do posadzki Drabinki kablowe typu średniociężkiego 300x60mm do układania kabli SN pod podlogami technicznymi oraz pod stropem wraz z niezbędnym osprzętem i kompletem mocowań do posadzki m.b. wg planu - m.b. wg planu 14.3 Obudowa ppoż z płyt ogniochronnych do tras kablowych 15kV z kompletem zamocowań. m.b. wg planu 14.4 Podkonstrukcje stalowe i uchwyty do kabli 14.5 Rurki instalacyjne z PCV o średnicach 16-32mm m.b. wg planu Drobny sprzęt montażowy i pomocniczy 14.7 Oznaczniki kablowe kpl Uszczelnienia ppoż kpl. wg planu 14.9 Dostawa i montaż, połączenia wyrównawcze 15 Podłogi techniczne 15.1 Rozdzielnia SN Podłoga techniczna H=0,5m, o nośności min. 5kN/m2 m² wg planu Dostawa i montaż, połączenia wyrównawcze 16 Sprzęt ochronny BHP i PPOŻ Barierki ochronne do komory trafo szt Szafka dla sprzętu BHP i P.poż. szt Dielektryczne rękawice gumowe 3-palcowe szt Dielektryczne półbuty elektroizolacyjne szt Instrukcja o doraźnej pomocy przy porażeniu prądem elektrycznym szt Dwubiegunowy wskaźnik n.n. szt Wskaźnik napięcia kv szt Okulary ochronne przeciwodpryskowe szt Drążek izolacyjny szt Zaczep manewrowy do uziemień i obsługi odłączników szt Uziemiacze przenośne szt Tablice ostrzegawcze komplet kpl. 4 - Nie dotykać, Urządzenie elektryczne - Nie włączać - Miejsce pracy - Uziemiono - Nie dotykać, Urządzenie pod napięciem - Nie dotykać, Urządzenie elektryczne Dielektryczny chodnik gumowy kpl Gaśnica śniegowa 5kg szt Koc do gaszenia szt Apteczka do udzielania pierwszej pomocy szt Taśma ostrzegawcza szt Dostawa kpl Pomiary 18.1 Pomiar rezystancji izolacji rozdzielnic średniego napięcia o pojedynczym układzie szyn do 10 pól 18.2 Pomiar przekładników prądowych SN 1-uzwojeniowych na napięcie do 30kV 18.3 Pomiary rozdzielnic prądu zmiennego lub stałego niskiego napięcia do 5 pól 18.4 Pomiar linii kablowej o napięciu do 15kV, o długości do 100m 18.5 Symulowane próby działania układu zabezpieczeń 18.6 Próby działania i wpółdziałania z inymi systemami 18.7 Pomiary rezystancji izolacji instalacji elektrycznych - obwód 1-fazowy 18.8 Pomiar rezystancji izolacji instalacji elektrycznych - obwód 3-fazowy 18.9 Pomiary natężenia oświetlenia podstawowego i awaryjnego Sprawdzenie samoczynnego wyłączenia zasilania - pomiar impedancji pętli zwarciowej - pierwszy Sprawdzenie samoczynnego wyłączenia zasilania - próby działania wyłącznika różnicowoprądowego - pierwszy Strona 5

średniociężkiego 300x60mm do układania kabli SN pod podlogami technicznymi oraz pod stropem wraz z niezbędnym osprzętem i kompletem mocowań do posadzki m.b. wg planu - m.b. wg planu 14.

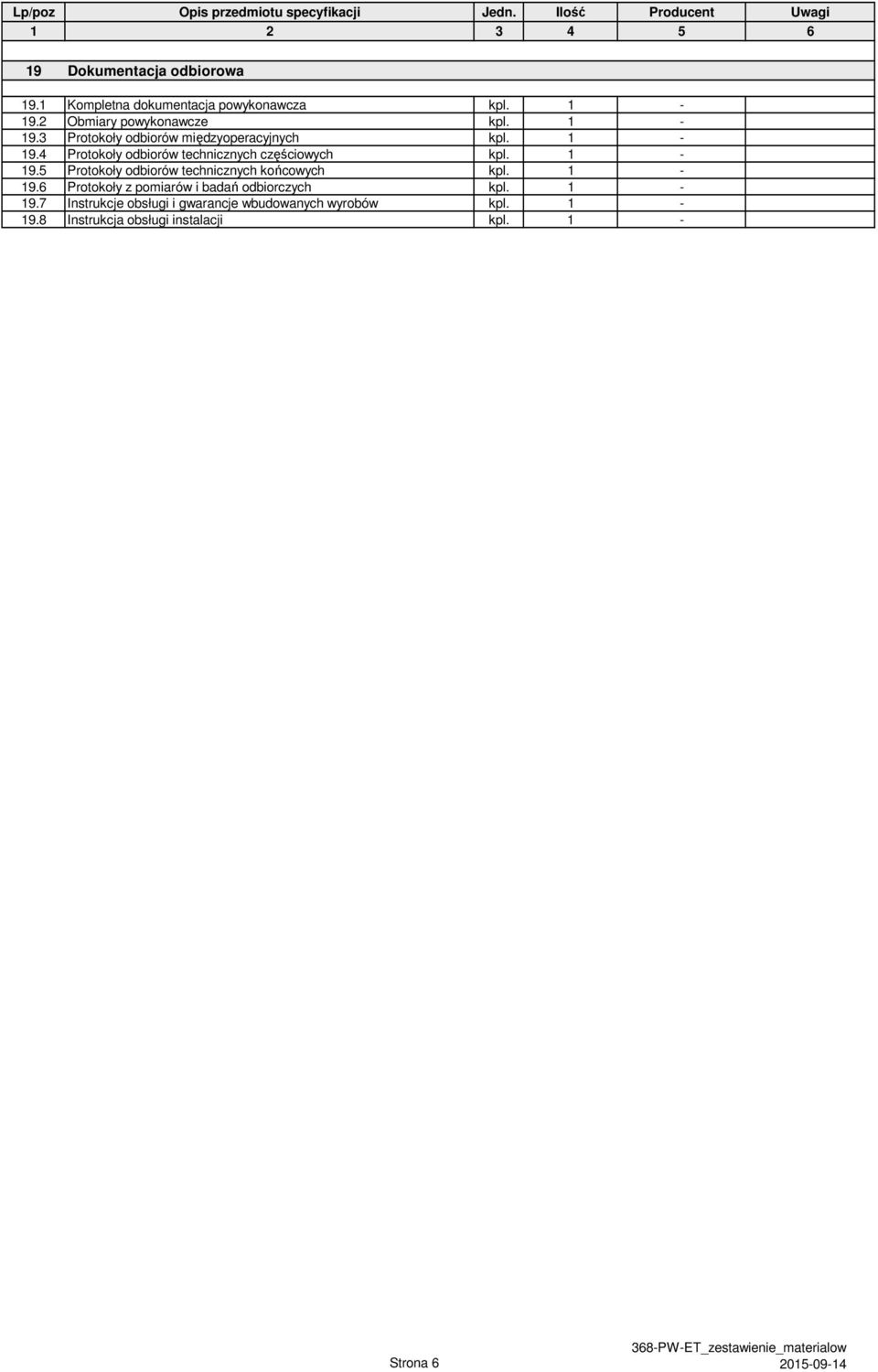

6 19 Dokumentacja odbiorowa 19.1 Kompletna dokumentacja powykonawcza 19.2 Obmiary powykonawcze 19.3 Protokoły odbiorów międzyoperacyjnych 19.4 Protokoły odbiorów technicznych częściowych 19.5 Protokoły odbiorów technicznych końcowych 19.6 Protokoły z pomiarów i badań odbiorczych 19.7 Instrukcje obsługi i gwarancje wbudowanych wyrobów 19.8 Instrukcja obsługi instalacji Strona 6

4 Protokoły odbiorów technicznych częściowych 19.
