1 Księga znaku

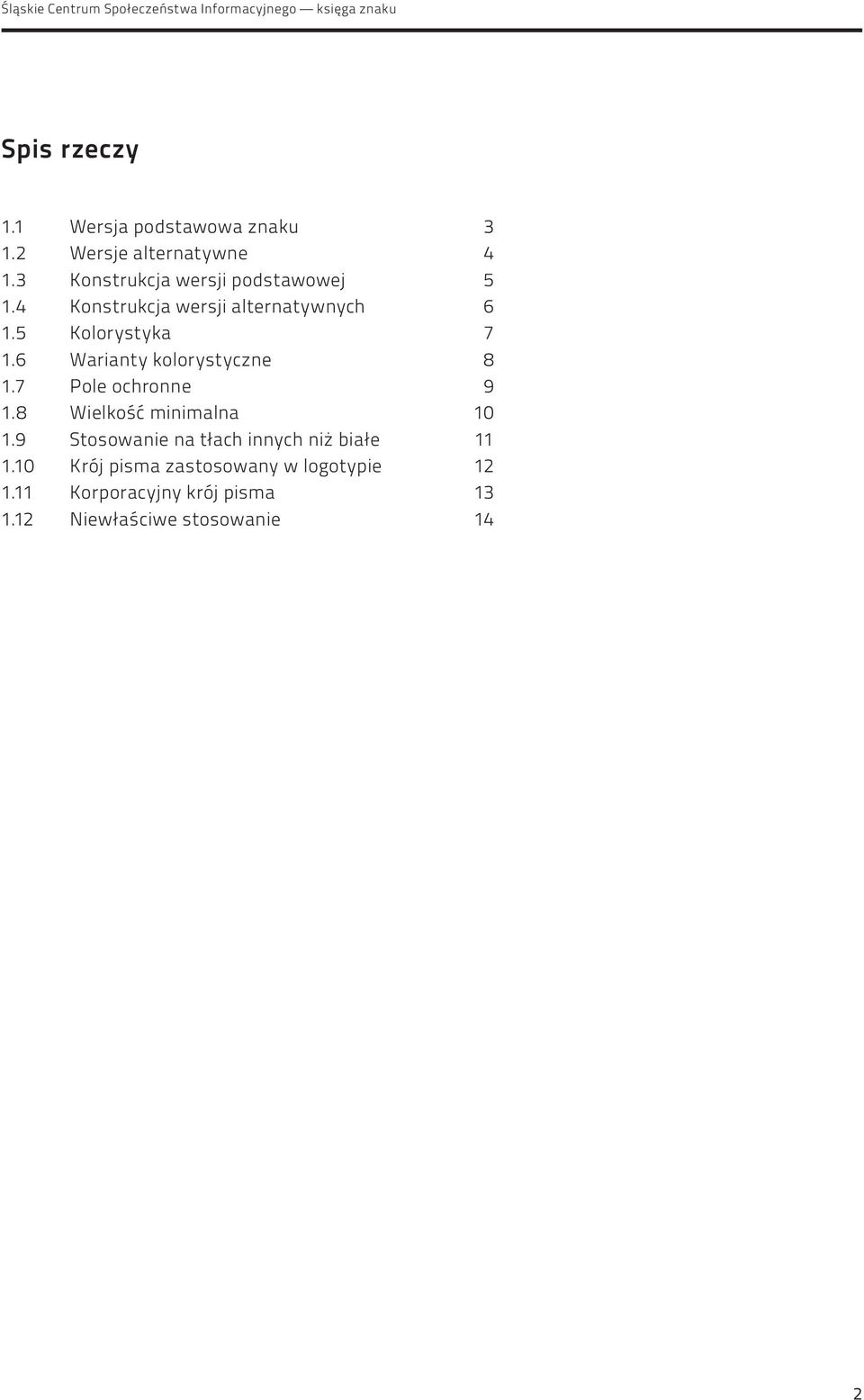

2 Spis rzeczy 1.1 Wersja podstawowa znaku 1.2 Wersje alternatywne 1.3 Konstrukcja wersji podstawowej 1.4 Konstrukcja wersji alternatywnych 1.5 Kolorystyka 1.6 Warianty kolorystyczne 1.7 Pole ochronne 1.8 Wielkość minimalna 1.9 Stosowanie na tłach innych niż białe 1.10 Krój pisma zastosowany w logotypie 1.11 Korporacyjny krój pisma 1.12 Niewłaściwe stosowanie

3 1.1 Wersja podstawowa Znak graficzny (logo) Śląskiego Centrum Społeczeństwa Informacyjnego (ŚCSI) stanowi własność ŚCSI i jest podstawowym elementem identyfikacji wizualnej ŚCSI. Umieszczany jest w materiałach informacyjnych i promocyjnych przygotowanych przez ŚCSI. Forma oraz sposób stosowania znaku muszą być zgodnie z wzorem. Poprawność zastosowania logo musi być każdorazowo zatwierdzana przez jednostkę ŚCSI nadzorującą poprawność stosowania identyfikacji wizualnej ŚCSI. Projekty do akceptacji należy przesyłać na adres scsi@e-slask.pl Logo Śląskiego Centrum Społeczeństwa Informacyjnego zbudowane jest z sygnetu i logotypu. Sygnet przedstawia syntetycznie ujęte trzy postaci, z których każda symbolizuje trzy podstawowe obszary działalności Centrum: usługi i treści, kapitał ludzki oraz infrastrukturę. Znajdujący się po prawej stronie sygnetu logotyp zawiera pełną nazwę ŚCSI. Kolorystyka znaku, oprócz czarnego logotypu i neutralnej szarości w sygnecie nawiązuje do kolorów województwa śląskiego. Podstawowa wersja logo ŚCSI 3

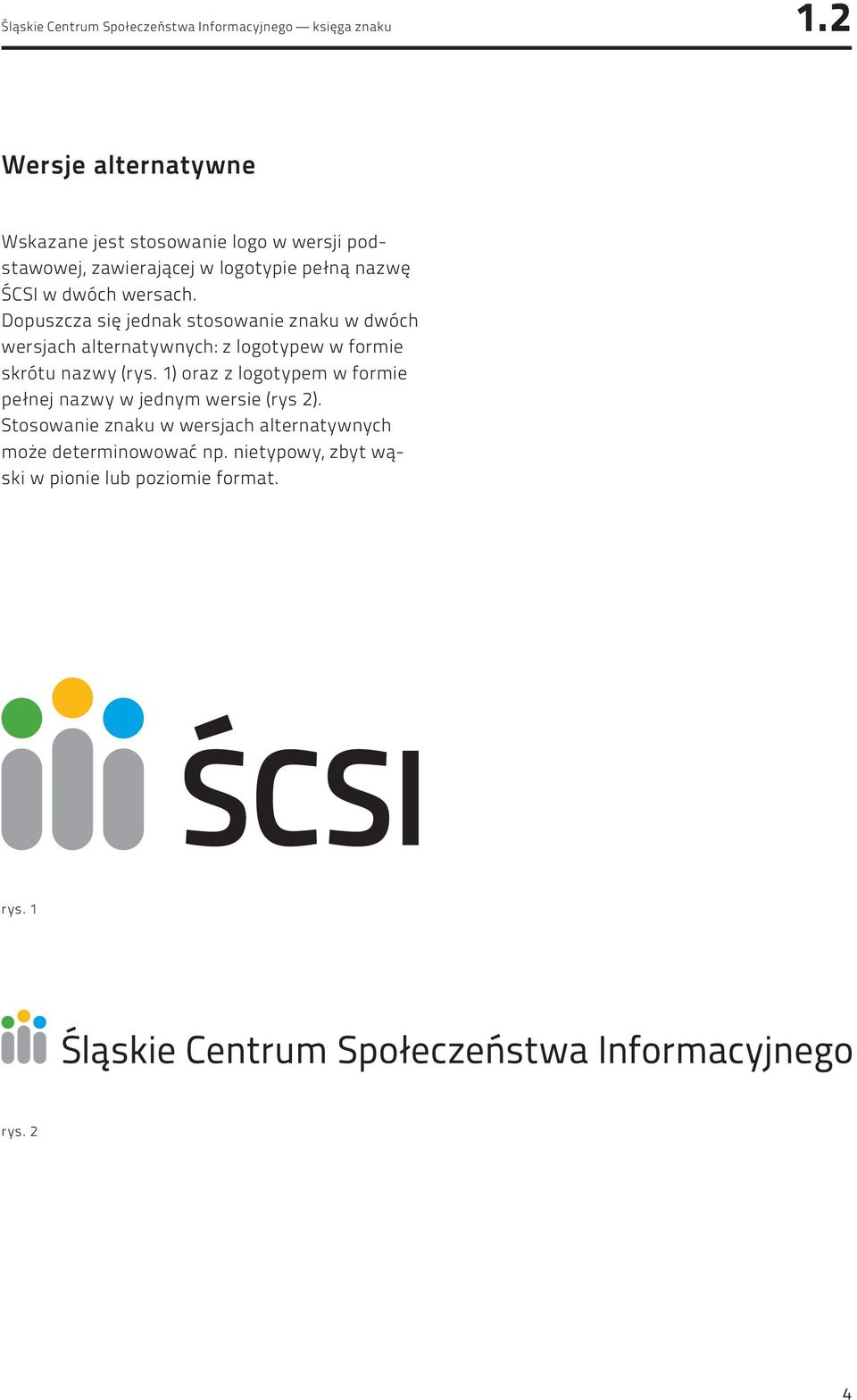

4 1.2 Wersje alternatywne Wskazane jest stosowanie logo w wersji podstawowej, zawierającej w logotypie pełną nazwę ŚCSI w dwóch wersach. Dopuszcza się jednak stosowanie znaku w dwóch wersjach alternatywnych: z logotypew w formie skrótu nazwy (rys. 1) oraz z logotypem w formie pełnej nazwy w jednym wersie (rys 2). Stosowanie znaku w wersjach alternatywnych może determinowować np. nietypowy, zbyt wąski w pionie lub poziomie format. rys. 1 rys. 2 4

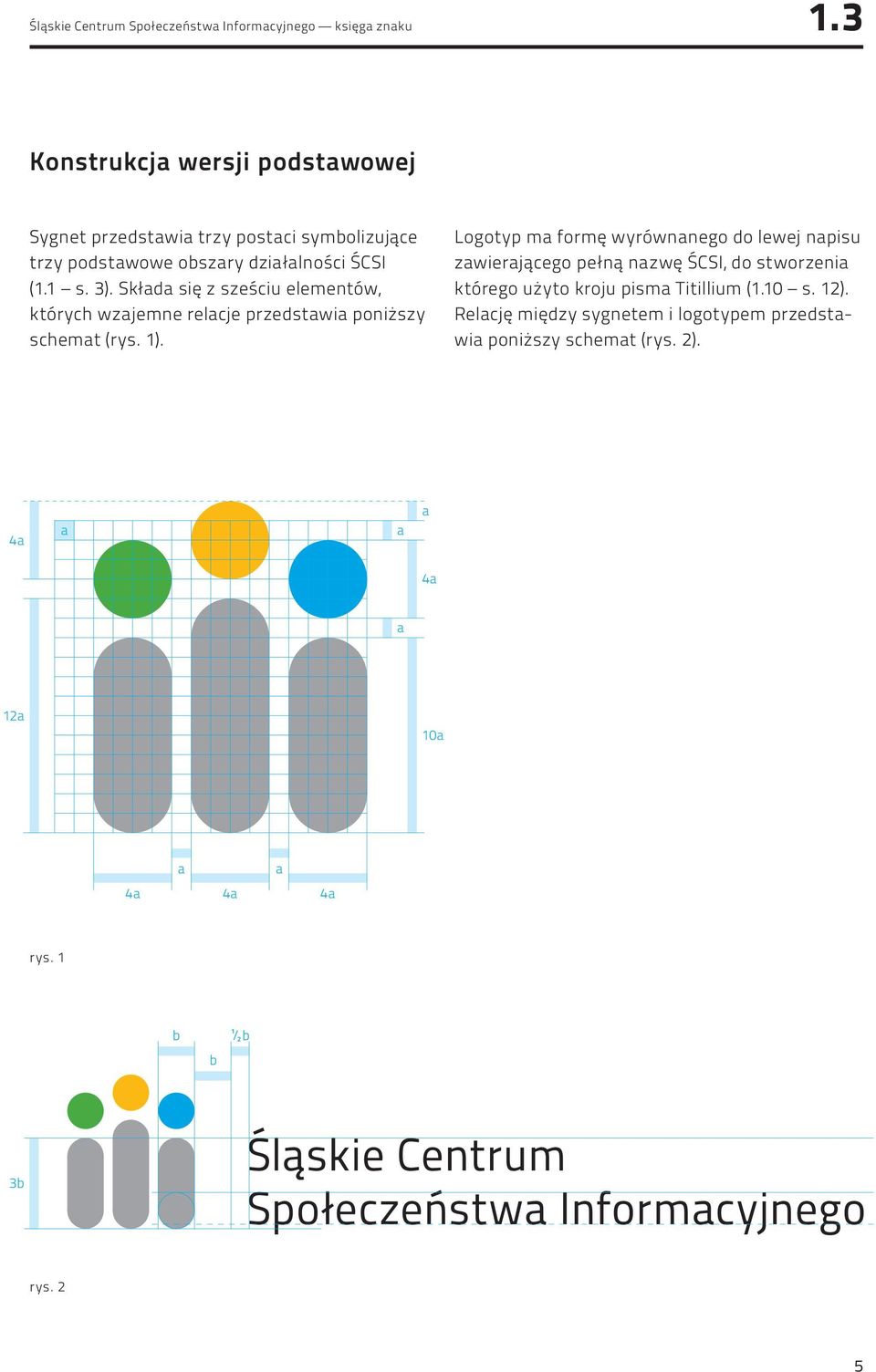

5 1.3 Konstrukcja wersji podstawowej Sygnet przedstawia trzy postaci symbolizujące trzy podstawowe obszary działalności ŚCSI (1.1 s. 3). Składa się z sześciu elementów, których wzajemne relacje przedstawia poniższy schemat (rys. 1). Logotyp ma formę wyrównanego do lewej napisu zawierającego pełną nazwę ŚCSI, do stworzenia którego użyto kroju pisma Titillium (1.10 s. 12). Relację między sygnetem i logotypem przedstawia poniższy schemat (rys. 2). 4a a a a 4a a 12a 10a a a 4a 4a 4a rys. 1 b b ¹/ b 3b Śląskie Centrum Społeczeństwa Informacyjnego rys. 2 5

6 1.4 Konstrukcja wersji alternatywnych We wszystkich wersjach logo konstrukcja sygnetu jest identyczna. W wersjach alternatywnych zmianie podlegają jedynie relacje między sygnetem i logotypem oraz same logotypy. W wersji znaku z logotypem w formie skrótu zmianie ulega również krój pisma: z kroju Titillium Maps 29L w odmianie 400 wt na krój Titillium Maps 29L w odmianie 800 wt. Relację między sygnetem i logotypem w tej wersji przedstawia rysunek 1. W wersji z pełną nazwą w logotypie krój pisma pozostaje bez zmian. Relacja między sygnetem i logotypem jest identyczna jak w wersji podstawowej. Zmianie ulegają jedynie skala logotypu względem sygnetu i jego jednowierszowy układ. Zależność elementów znaku w tej wersji przedstawia rysunek 2. b b 3b rys. 1 b b ¹/ b 3b rys. 2 6

7 1.5 Kolorystyka Znak w wersji podstawowej składa się z 5 kolorów. Kolory z sygnecie nawiązują do kolorów województwa śląskiego. Paletę tą uzupełniają neutralna szarość oraz czerń logotypu. Poniżej przedstawiono tabelę z kolorami w różnych systemach kolorystycznych. kolor CMYK Pantone (Coated) HEX (web color) Folia (system NCS) zielony 70/0/100/9 362 C # NCS S 1075-G20Y żółty 0/30/100/0 130 CVC # ffcc00 NCS S 0580-Y20R niebieski 90/11/0/ CVC # 0099ff NCS S 1565-B szary 0/0/0/43 Cool Gray 8 C # 0099ff NCS S 1565-B czarny 0/0/0/100 Process Black C # NCS S 8502-R 7

8 1.6 Warianty kolorystyczne Oprócz podstawowej, pełnokolorowej wersji znaku (rys. 1) dopuszcza się stosowanie znaku w wersji monochromatycznej (ry. 2), w której kolory podstawowe zastąpione są czernią o różnym natężebiu oraz wersjach achromatycznych (rys. 3, 4), w których stosuje się kolor czarny, Pantone lub jego odpowienik w systemie CMYK. Zestawienie dopuszczalnych kolorów przedstawia poniższe zestawienie. Stosowanie innych kolorów lub ich kombinacji jest zabronione. rys. 1 0/0/0/50 0/0/0/25 0/0/0/60 rys. 2 0/0/0/40 0/0/0/100 0/0/0/100 rys. 3 0/0/0/43 Pantone Cool Gray 8 C rys. 4 8

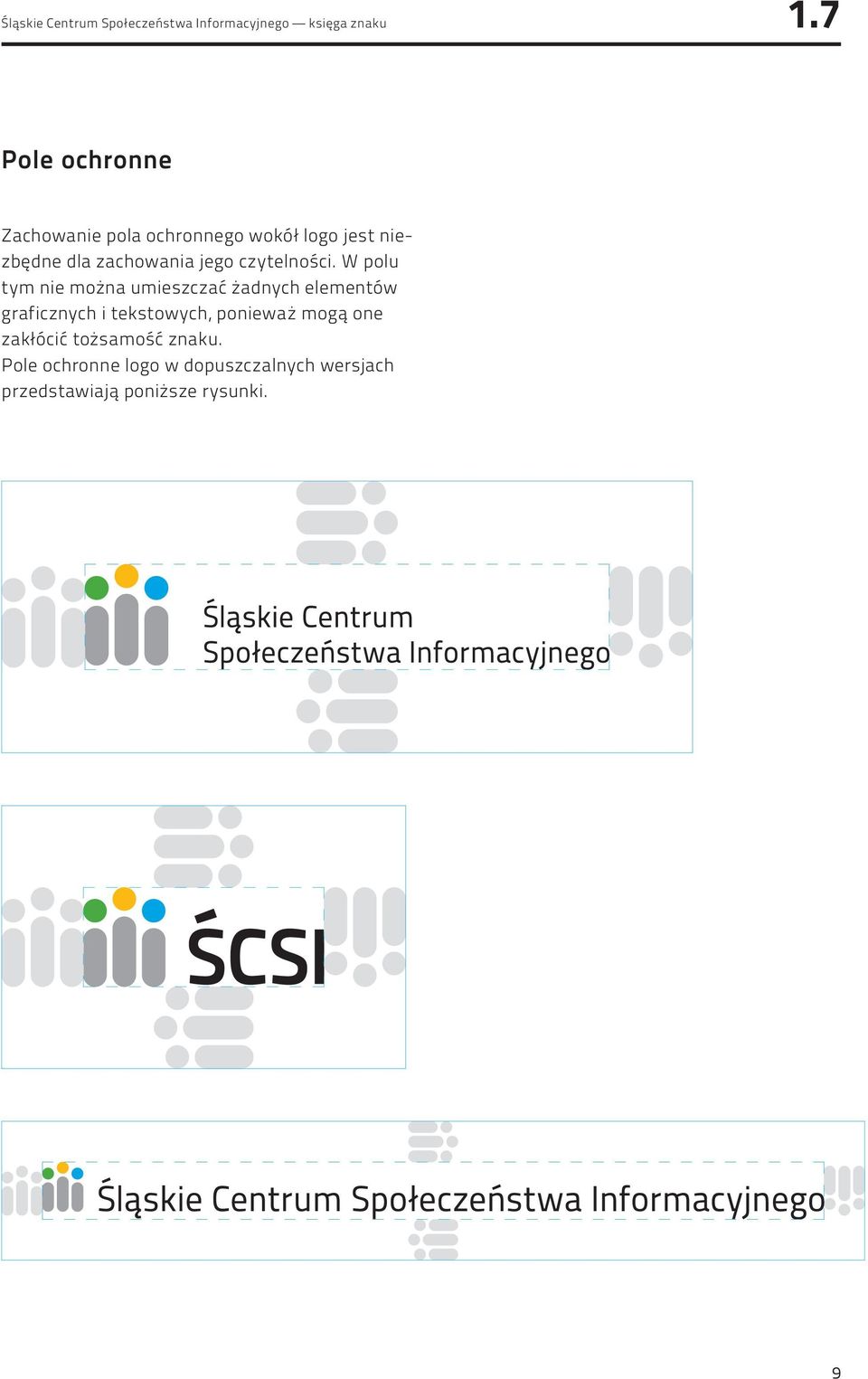

9 1.7 Pole ochronne Zachowanie pola ochronnego wokół logo jest niezbędne dla zachowania jego czytelności. W polu tym nie można umieszczać żadnych elementów graficznych i tekstowych, ponieważ mogą one zakłócić tożsamość znaku. Pole ochronne logo w dopuszczalnych wersjach przedstawiają poniższe rysunki. 9

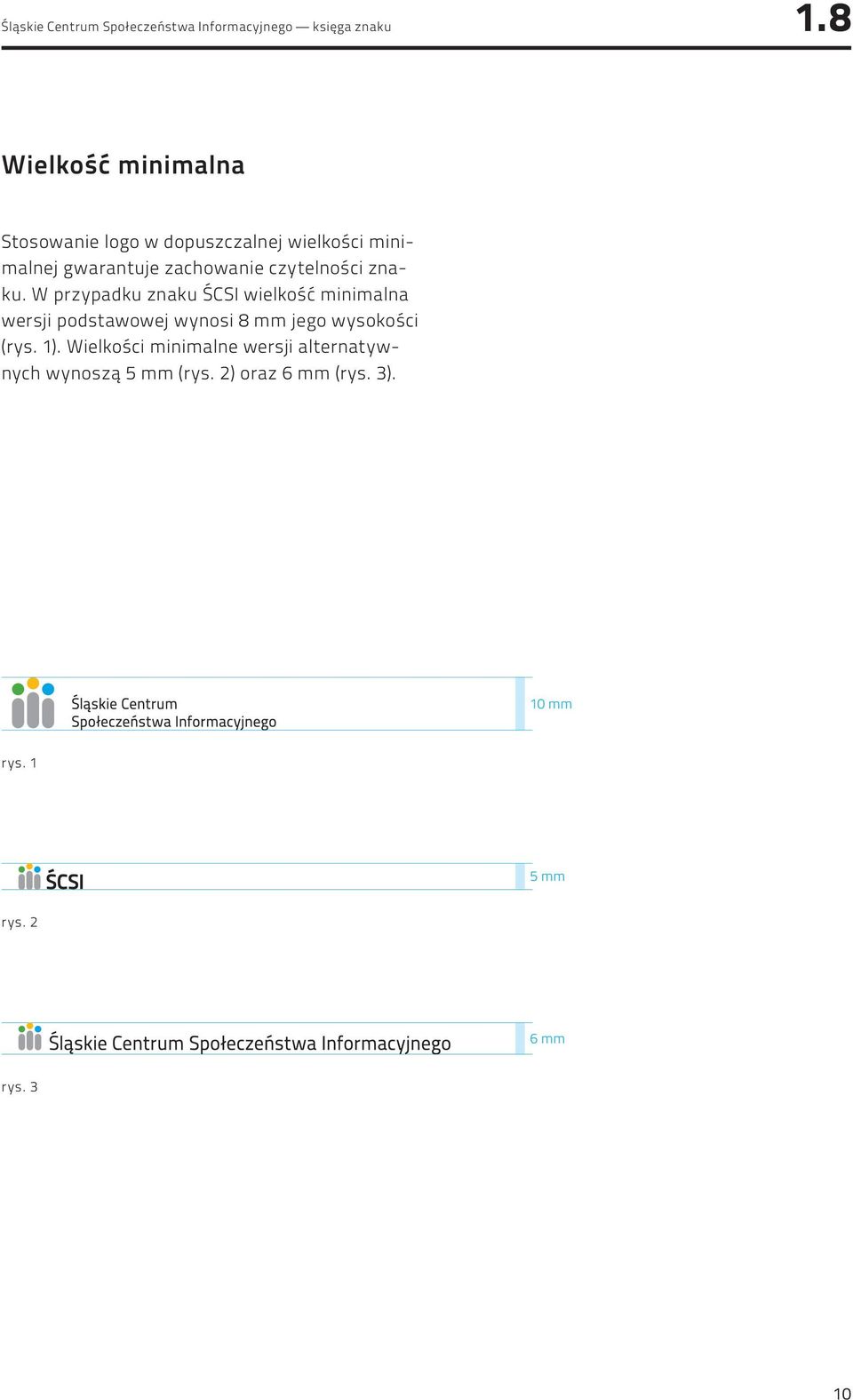

10 1.8 Wielkość minimalna Stosowanie logo w dopuszczalnej wielkości minimalnej gwarantuje zachowanie czytelności znaku. W przypadku znaku ŚCSI wielkość minimalna wersji podstawowej wynosi 8 mm jego wysokości (rys. 1). Wielkości minimalne wersji alternatywnych wynoszą 5 mm (rys. 2) oraz 6 mm (rys. 3). 10 mm rys. 1 5 mm rys. 2 6 mm rys. 3 10

11 1.9 Stosowanie na tłach innych niż białe Logo w wersji podstawowej może występować wyłącznie na białym tle. Na tle innym niż białe, którego walor odpowiada czarni o wartości do 50% dopuszcza się stosowanie znaku jedynie w czarnej werji achromatycznej (rys. 2). Gdy natężenie tła jest większe niż odpowiednik 50% czerni logo należy stosować w wersji negatywowej (rys. 3). Stosowanie logo pozytywowego na tle o natężeniu większym niż 50% lub logo negatywowego o natężeniu mniejszym niż 40% sprawia, że kontrast tła i znaku jest zbyt mały i znak traci czytelność. Dopuszcza się stosowanie logo na kolorowych tłach fotograficznych pod warunkiem, że grafika zdjęcia nie sprawia, że znak staje się nieczytelny (rys. 4). Powyższe zasady dotyczą wszystkich wersji logo. 10% 50% 100% rys. 1 rys. 2 rys. 3 rys. 4 11

12 1.10 Krój pisma zastosowany w logotypie Krój pisma zastosowany w logotypie to Titillium Maps 29L w odmianie 400 wt. Jest to bezpłatny, bezszeryfowy krój pisma zaprojektowany w 2009 r. w Accademia di Belle Arti Urbino. W logo w alternatywnej wersji ze skrótem w logotypie zastosowany jest krój Titillium Maps 29L w odmianie 800 wt. Poniżej przedstawione Titillium Maps 29L 400 wt ABCDEFGHIJKLMNOPQRSTUWXYZ abcdefghijklmnopqrstuwxyz ,:;?!/&()@ Titillium Maps 29L 800 wt ABCDEFGHIJKLMNOPQRSTUWXYZ abcdefghijklmnopqrstuwxyz ,:;?!/&()@ 12

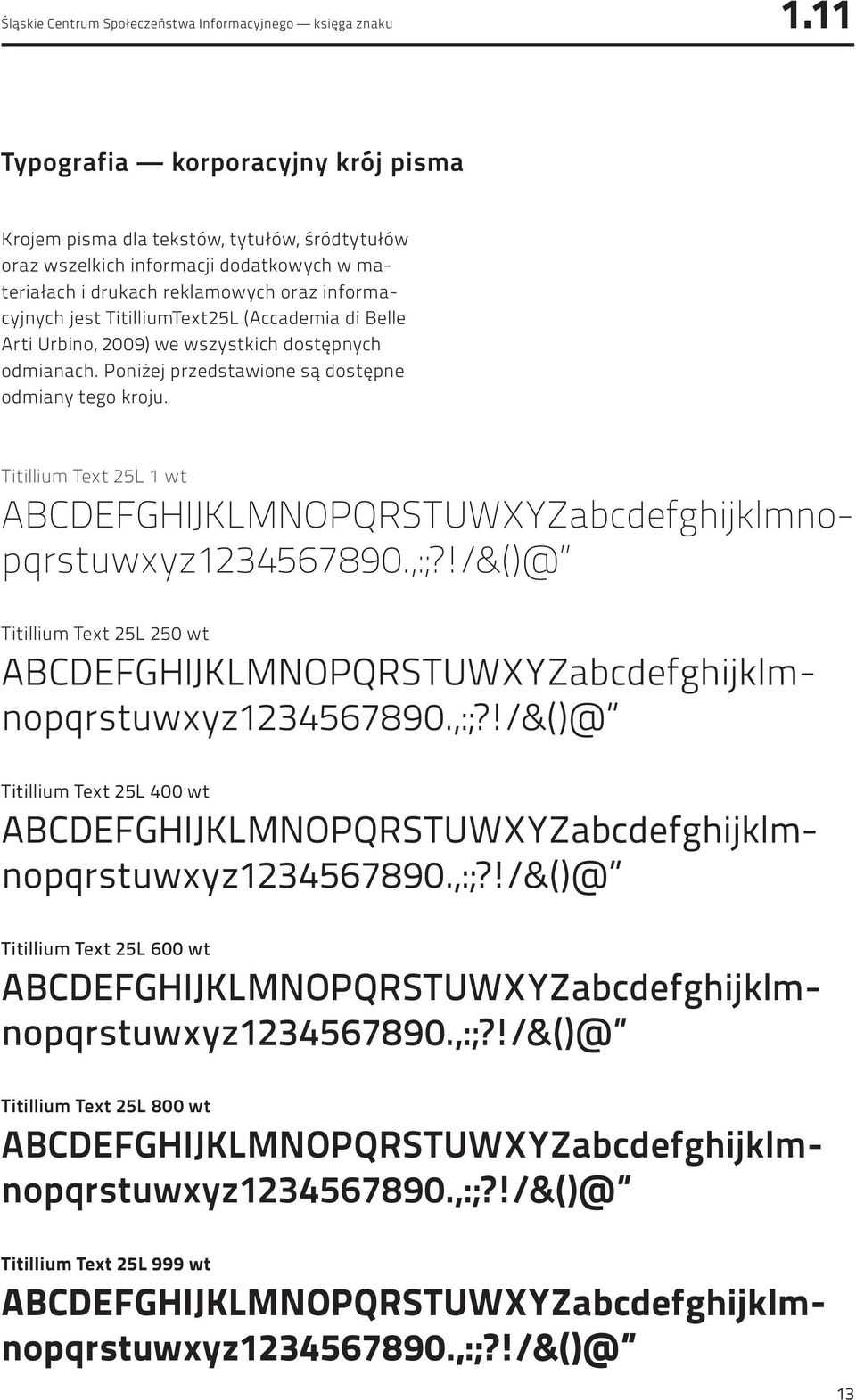

13 1.11 Typografia korporacyjny krój pisma Krojem pisma dla tekstów, tytułów, śródtytułów oraz wszelkich informacji dodatkowych w materiałach i drukach reklamowych oraz informacyjnych jest TitilliumText25L (Accademia di Belle Arti Urbino, 2009) we wszystkich dostępnych odmianach. Poniżej przedstawione są dostępne odmiany tego kroju. Titillium Text 25L 1 wt ABCDEFGHIJKLMNOPQRSTUWXYZabcdefghijklmnopqrstuwxyz ,:;?!/&()@ Titillium Text 25L 250 wt ABCDEFGHIJKLMNOPQRSTUWXYZabcdefghijklmnopqrstuwxyz ,:;?!/&()@ Titillium Text 25L 400 wt ABCDEFGHIJKLMNOPQRSTUWXYZabcdefghijklmnopqrstuwxyz ,:;?!/&()@ Titillium Text 25L 600 wt ABCDEFGHIJKLMNOPQRSTUWXYZabcdefghijklmnopqrstuwxyz ,:;?!/&()@ Titillium Text 25L 800 wt ABCDEFGHIJKLMNOPQRSTUWXYZabcdefghijklmnopqrstuwxyz ,:;?!/&()@ Titillium Text 25L 999 wt ABCDEFGHIJKLMNOPQRSTUWXYZabcdefghijklmnopqrstuwxyz ,:;?!/&()@ 13
