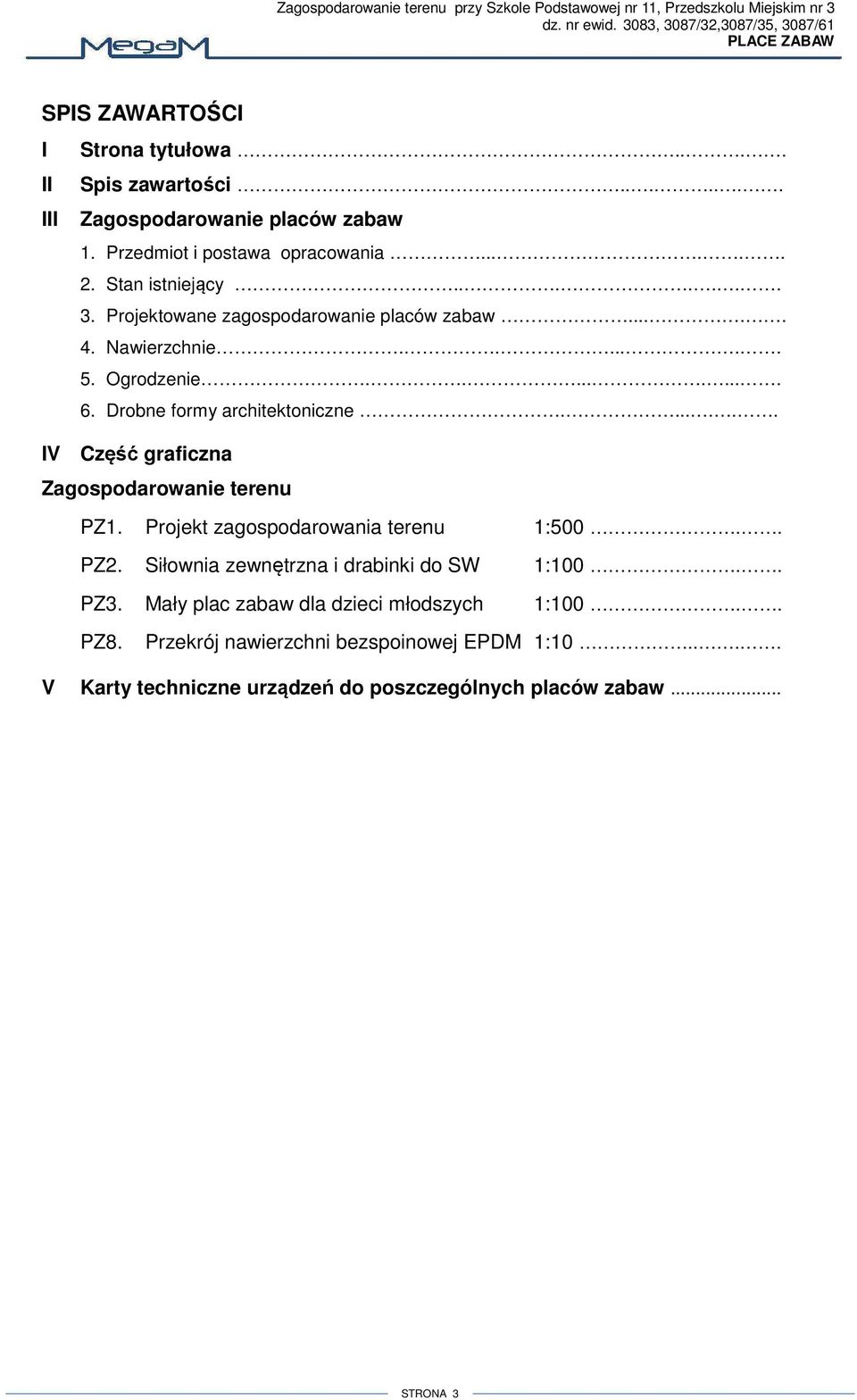

1 Zagospodarowanie terenu przy Szkole Podstawowej nr, Przedszkolu Miejskim nr 3 dz. nr ewid. 3083, 3087/32,3087/35, 3087/6 SPIS ZAWARTOŚCI I Strona tytułowa.... II Spis zawartości III Zagospodarowanie placów zabaw. Przedmiot i postawa opracowania Stan istniejący Projektowane zagospodarowanie placów zabaw Nawierzchnie Ogrodzenie Drobne formy architektoniczne IV Część graficzna Zagospodarowanie terenu PZ. Projekt zagospodarowania terenu :500.. PZ2. Siłownia zewnętrzna i drabinki do SW :00.. PZ3. Mały plac zabaw dla dzieci młodszych :00.. PZ8. Przekrój nawierzchni bezspoinowej EPDM :0.... V Karty techniczne urządzeń do poszczególnych placów zabaw... STRONA 3

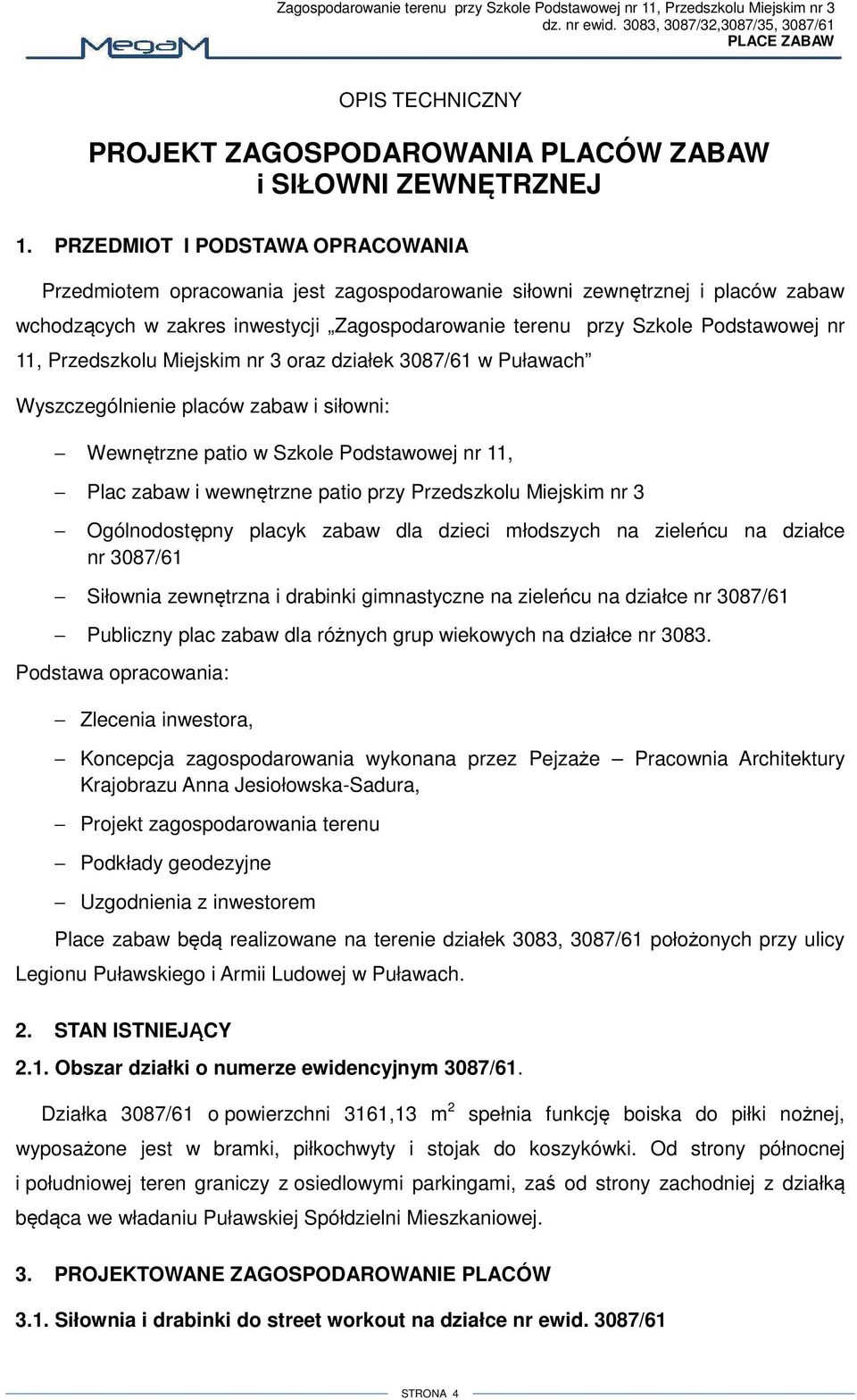

2 Zagospodarowanie terenu przy Szkole Podstawowej nr, Przedszkolu Miejskim nr 3 dz. nr ewid. 3083, 3087/32,3087/35, 3087/6 OPIS TECHNICZNY PROJEKT ZAGOSPODAROWANIA PLACÓW ZABAW i SIŁOWNI ZEWNĘTRZNEJ. PRZEDMIOT I PODSTAWA OPRACOWANIA Przedmiotem opracowania jest zagospodarowanie siłowni zewnętrznej i placów zabaw wchodzących w zakres inwestycji Zagospodarowanie terenu przy Szkole Podstawowej nr, Przedszkolu Miejskim nr 3 oraz działek 3087/6 w Puławach Wyszczególnienie placów zabaw i siłowni: Wewnętrzne patio w Szkole Podstawowej nr, Plac zabaw i wewnętrzne patio przy Przedszkolu Miejskim nr 3 Ogólnodostępny placyk zabaw dla dzieci młodszych na zieleńcu na działce nr 3087/6 Siłownia zewnętrzna i drabinki gimnastyczne na zieleńcu na działce nr 3087/6 Publiczny plac zabaw dla różnych grup wiekowych na działce nr Podstawa opracowania: Zlecenia inwestora, Koncepcja zagospodarowania wykonana przez Pejzaże Pracownia Architektury Krajobrazu Anna Jesiołowska-Sadura, Projekt zagospodarowania terenu Podkłady geodezyjne Uzgodnienia z inwestorem Place zabaw będą realizowane na terenie działek 3083, 3087/6 położonych przy ulicy Legionu Puławskiego i Armii Ludowej w Puławach. 2. STAN ISTNIEJĄCY 2.. Obszar działki o numerze ewidencyjnym 3087/6. Działka 3087/6 o powierzchni 36,3 m 2 spełnia funkcję boiska do piłki nożnej, wyposażone jest w bramki, piłkochwyty i stojak do koszykówki. Od strony północnej i południowej teren graniczy z osiedlowymi parkingami, zaś od strony zachodniej z działką będąca we władaniu Puławskiej Spółdzielni Mieszkaniowej. 3. PROJEKTOWANE ZAGOSPODAROWANIE PLACÓW 3.. Siłownia i drabinki do street workout na działce nr ewid. 3087/6 STRONA 4

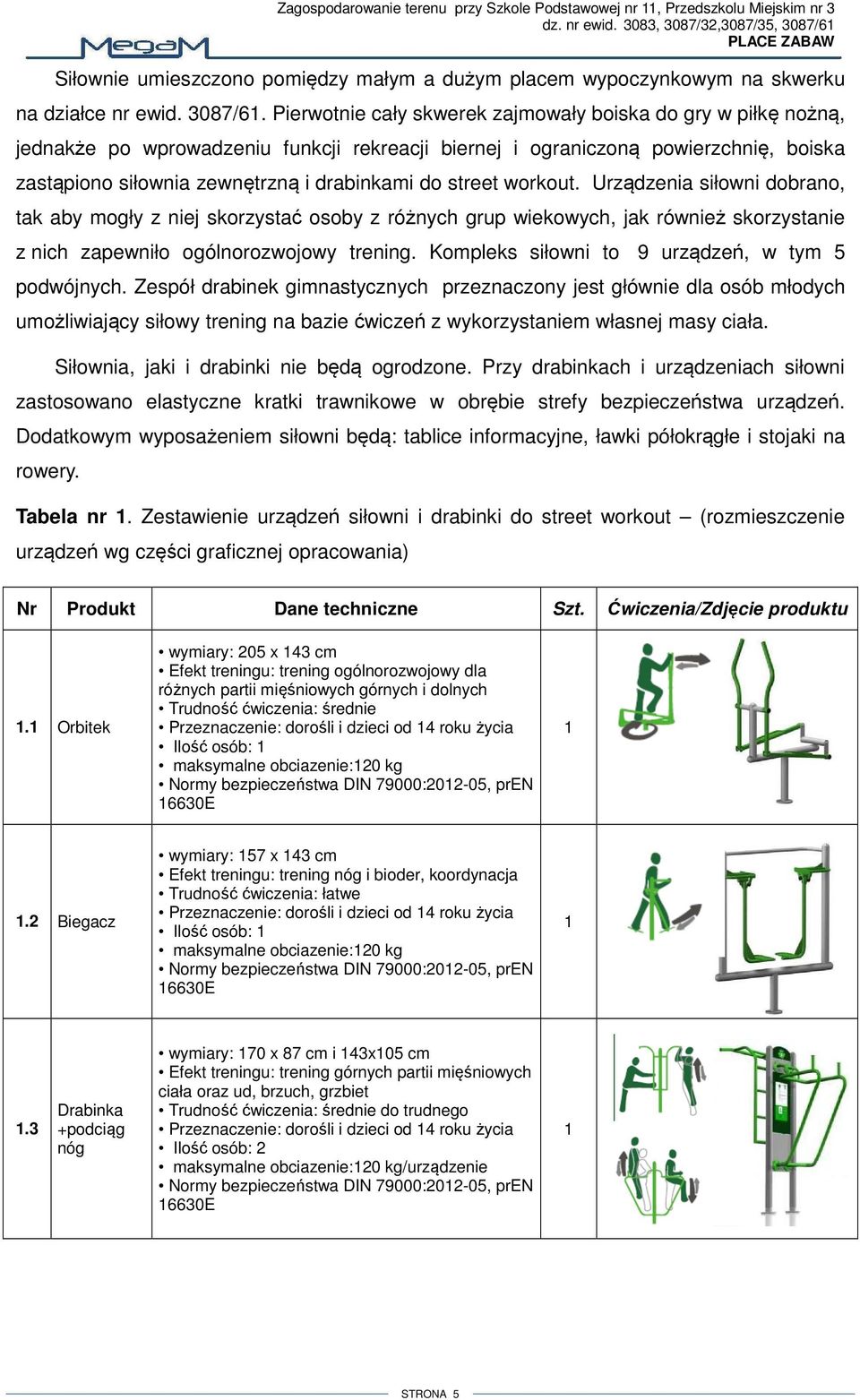

3 Zagospodarowanie terenu przy Szkole Podstawowej nr, Przedszkolu Miejskim nr 3 dz. nr ewid. 3083, 3087/32,3087/35, 3087/6 Siłownie umieszczono pomiędzy małym a dużym placem wypoczynkowym na skwerku na działce nr ewid. 3087/6. Pierwotnie cały skwerek zajmowały boiska do gry w piłkę nożną, jednakże po wprowadzeniu funkcji rekreacji biernej i ograniczoną powierzchnię, boiska zastąpiono siłownia zewnętrzną i drabinkami do street workout. Urządzenia siłowni dobrano, tak aby mogły z niej skorzystać osoby z różnych grup wiekowych, jak również skorzystanie z nich zapewniło ogólnorozwojowy trening. Kompleks siłowni to 9 urządzeń, w tym 5 podwójnych. Zespół drabinek gimnastycznych przeznaczony jest głównie dla osób młodych umożliwiający siłowy trening na bazie ćwiczeń z wykorzystaniem własnej masy ciała. Siłownia, jaki i drabinki nie będą ogrodzone. Przy drabinkach i urządzeniach siłowni zastosowano elastyczne kratki trawnikowe w obrębie strefy bezpieczeństwa urządzeń. Dodatkowym wyposażeniem siłowni będą: tablice informacyjne, ławki półokrągłe i stojaki na rowery. Tabela nr. Zestawienie urządzeń siłowni i drabinki do street workout (rozmieszczenie urządzeń wg części graficznej opracowania) Nr Produkt Dane techniczne Szt. Ćwiczenia/Zdjęcie produktu. Orbitek wymiary: 205 x 43 cm Efekt treningu: trening ogólnorozwojowy dla różnych partii mięśniowych górnych i dolnych Trudność ćwiczenia: średnie Przeznaczenie: dorośli i dzieci od 4 roku życia Ilość osób: maksymalne obciazenie:20 kg Normy bezpieczeństwa DIN 79000:202-05, pren 6630E.2 Biegacz wymiary: 57 x 43 cm Efekt treningu: trening nóg i bioder, koordynacja Trudność ćwiczenia: łatwe Przeznaczenie: dorośli i dzieci od 4 roku życia Ilość osób: maksymalne obciazenie:20 kg Normy bezpieczeństwa DIN 79000:202-05, pren 6630E.3 Drabinka +podciąg nóg wymiary: 70 x 87 cm i 43x05 cm Efekt treningu: trening górnych partii mięśniowych ciała oraz ud, brzuch, grzbiet Trudność ćwiczenia: średnie do trudnego Przeznaczenie: dorośli i dzieci od 4 roku życia Ilość osób: 2 maksymalne obciazenie:20 kg/urządzenie Normy bezpieczeństwa DIN 79000:202-05, pren 6630E STRONA 5

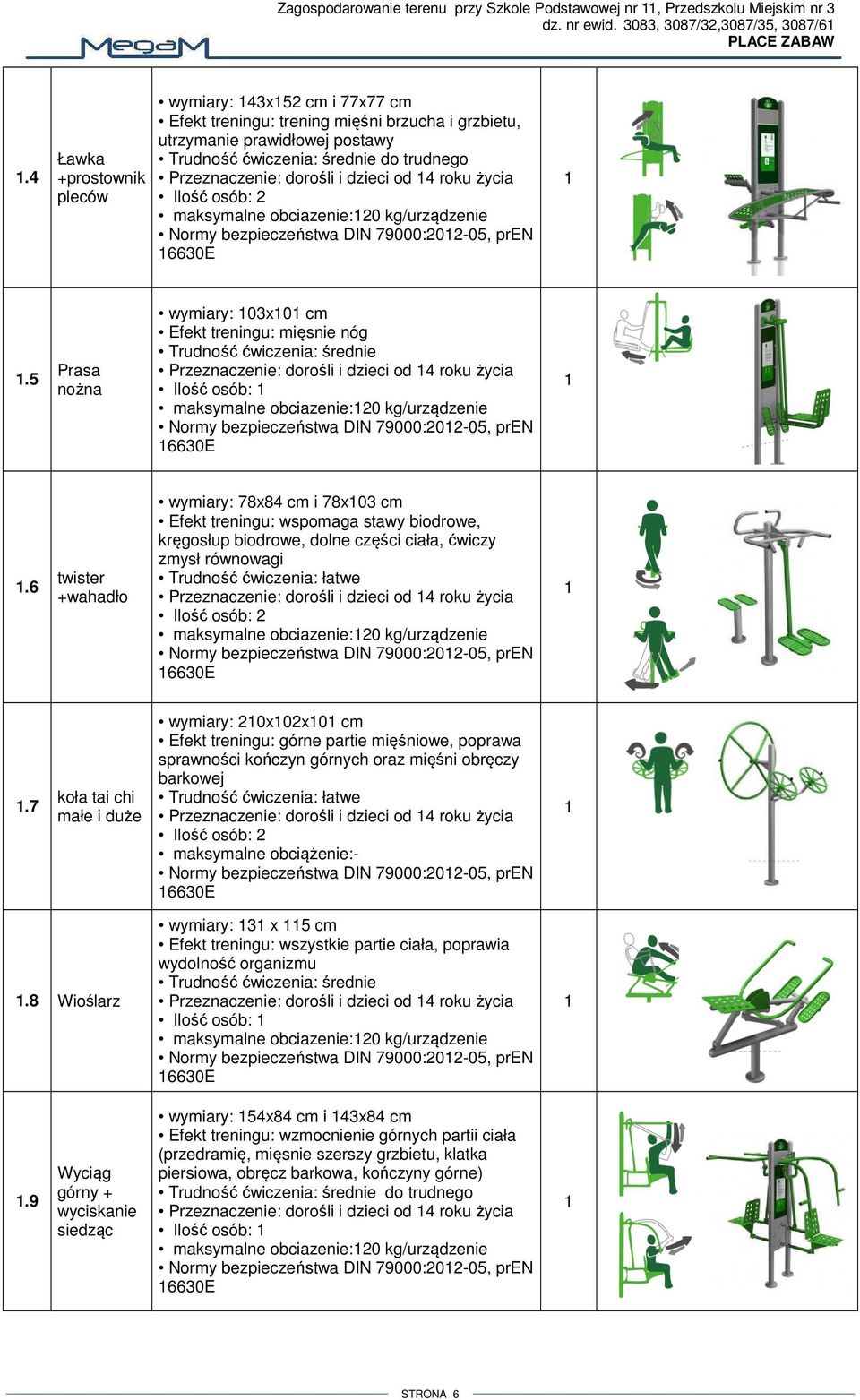

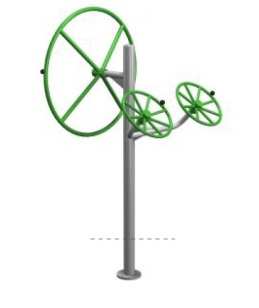

4 Zagospodarowanie terenu przy Szkole Podstawowej nr, Przedszkolu Miejskim nr 3 dz. nr ewid. 3083, 3087/32,3087/35, 3087/6.4 Ławka +prostownik pleców wymiary: 43x52 cm i 77x77 cm Efekt treningu: trening mięśni brzucha i grzbietu, utrzymanie prawidłowej postawy Trudność ćwiczenia: średnie do trudnego Przeznaczenie: dorośli i dzieci od 4 roku życia Ilość osób: 2 maksymalne obciazenie:20 kg/urządzenie Normy bezpieczeństwa DIN 79000:202-05, pren 6630E.5 Prasa nożna wymiary: 03x0 cm Efekt treningu: mięsnie nóg Trudność ćwiczenia: średnie Przeznaczenie: dorośli i dzieci od 4 roku życia Ilość osób: maksymalne obciazenie:20 kg/urządzenie Normy bezpieczeństwa DIN 79000:202-05, pren 6630E.6 twister +wahadło wymiary: 78x84 cm i 78x03 cm Efekt treningu: wspomaga stawy biodrowe, kręgosłup biodrowe, dolne części ciała, ćwiczy zmysł równowagi Trudność ćwiczenia: łatwe Przeznaczenie: dorośli i dzieci od 4 roku życia Ilość osób: 2 maksymalne obciazenie:20 kg/urządzenie Normy bezpieczeństwa DIN 79000:202-05, pren 6630E.7 koła tai chi małe i duże wymiary: 20x02x0 cm Efekt treningu: górne partie mięśniowe, poprawa sprawności kończyn górnych oraz mięśni obręczy barkowej Trudność ćwiczenia: łatwe Przeznaczenie: dorośli i dzieci od 4 roku życia Ilość osób: 2 maksymalne obciążenie:- Normy bezpieczeństwa DIN 79000:202-05, pren 6630E.8 Wioślarz wymiary: 3 x 5 cm Efekt treningu: wszystkie partie ciała, poprawia wydolność organizmu Trudność ćwiczenia: średnie Przeznaczenie: dorośli i dzieci od 4 roku życia Ilość osób: maksymalne obciazenie:20 kg/urządzenie Normy bezpieczeństwa DIN 79000:202-05, pren 6630E.9 Wyciąg górny + wyciskanie siedząc wymiary: 54x84 cm i 43x84 cm Efekt treningu: wzmocnienie górnych partii ciała (przedramię, mięsnie szerszy grzbietu, klatka piersiowa, obręcz barkowa, kończyny górne) Trudność ćwiczenia: średnie do trudnego Przeznaczenie: dorośli i dzieci od 4 roku życia Ilość osób: maksymalne obciazenie:20 kg/urządzenie Normy bezpieczeństwa DIN 79000:202-05, pren 6630E STRONA 6

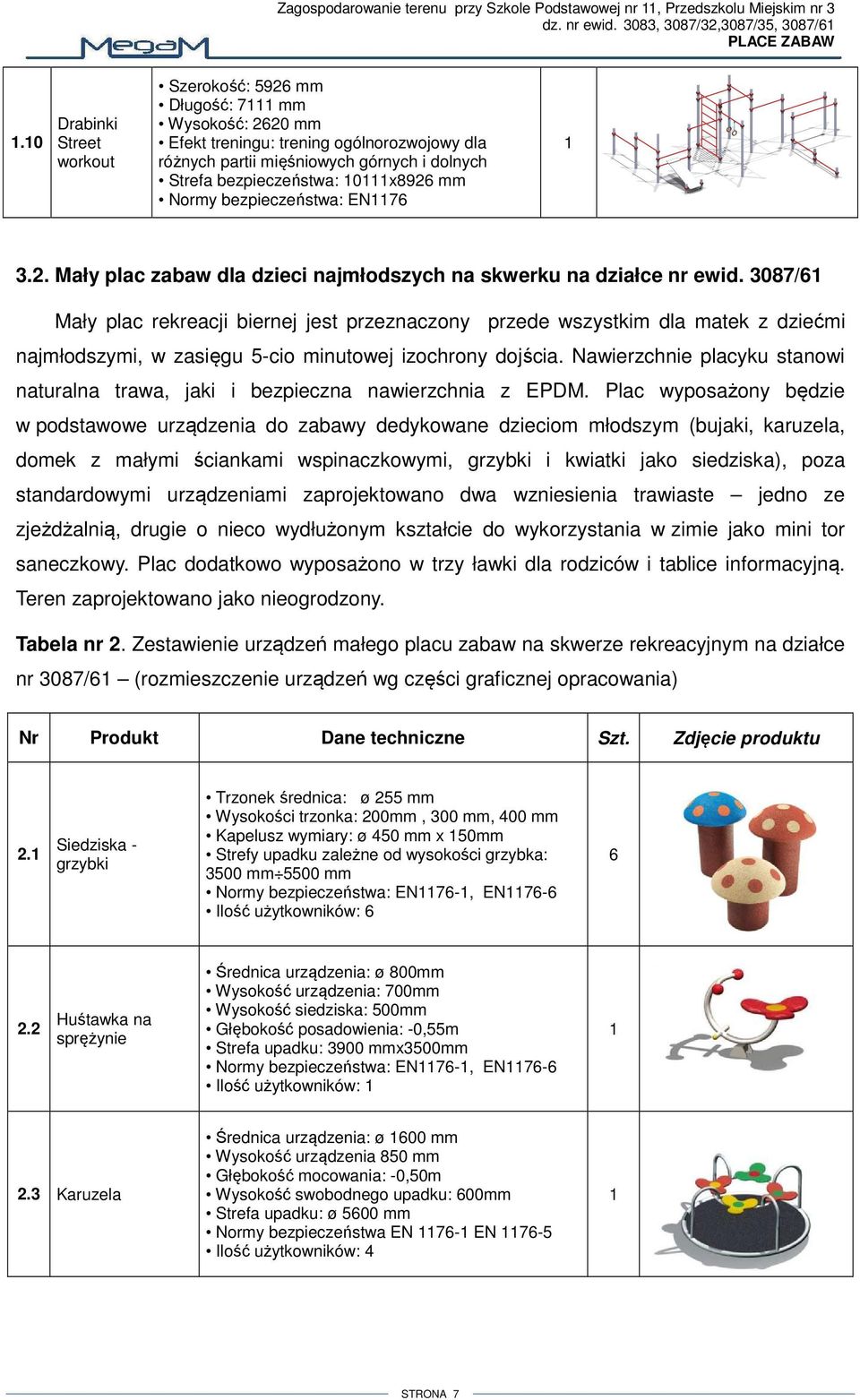

5 Zagospodarowanie terenu przy Szkole Podstawowej nr, Przedszkolu Miejskim nr 3 dz. nr ewid. 3083, 3087/32,3087/35, 3087/6.0 Drabinki Street workout Szerokość: 5926 mm Długość: 7 mm Wysokość: 2620 mm Efekt treningu: trening ogólnorozwojowy dla różnych partii mięśniowych górnych i dolnych Strefa bezpieczeństwa: 0x8926 mm Normy bezpieczeństwa: EN Mały plac zabaw dla dzieci najmłodszych na skwerku na działce nr ewid. 3087/6 Mały plac rekreacji biernej jest przeznaczony przede wszystkim dla matek z dziećmi najmłodszymi, w zasięgu 5-cio minutowej izochrony dojścia. Nawierzchnie placyku stanowi naturalna trawa, jaki i bezpieczna nawierzchnia z EPDM. Plac wyposażony będzie w podstawowe urządzenia do zabawy dedykowane dzieciom młodszym (bujaki, karuzela, domek z małymi ściankami wspinaczkowymi, grzybki i kwiatki jako siedziska), poza standardowymi urządzeniami zaprojektowano dwa wzniesienia trawiaste jedno ze zjeżdżalnią, drugie o nieco wydłużonym kształcie do wykorzystania w zimie jako mini tor saneczkowy. Plac dodatkowo wyposażono w trzy ławki dla rodziców i tablice informacyjną. Teren zaprojektowano jako nieogrodzony. Tabela nr 2. Zestawienie urządzeń małego placu zabaw na skwerze rekreacyjnym na działce nr 3087/6 (rozmieszczenie urządzeń wg części graficznej opracowania) Nr Produkt Dane techniczne Szt. Zdjęcie produktu 2. Siedziska - grzybki Trzonek średnica: ø 255 mm Wysokości trzonka: 200mm, 300 mm, 400 mm Kapelusz wymiary: ø 450 mm x 50mm Strefy upadku zależne od wysokości grzybka: 3500 mm 5500 mm Normy bezpieczeństwa: EN76-, EN76-6 Ilość użytkowników: Huśtawka na sprężynie Średnica urządzenia: ø 800mm Wysokość urządzenia: 700mm Wysokość siedziska: 500mm Głębokość posadowienia: -0,55m Strefa upadku: 3900 mmx3500mm Normy bezpieczeństwa: EN76-, EN76-6 Ilość użytkowników: 2.3 Karuzela Średnica urządzenia: ø 600 mm Wysokość urządzenia 850 mm Głębokość mocowania: -0,50m Wysokość swobodnego upadku: 600mm Strefa upadku: ø 5600 mm Normy bezpieczeństwa EN 76- EN 76-5 Ilość użytkowników: 4 STRONA 7

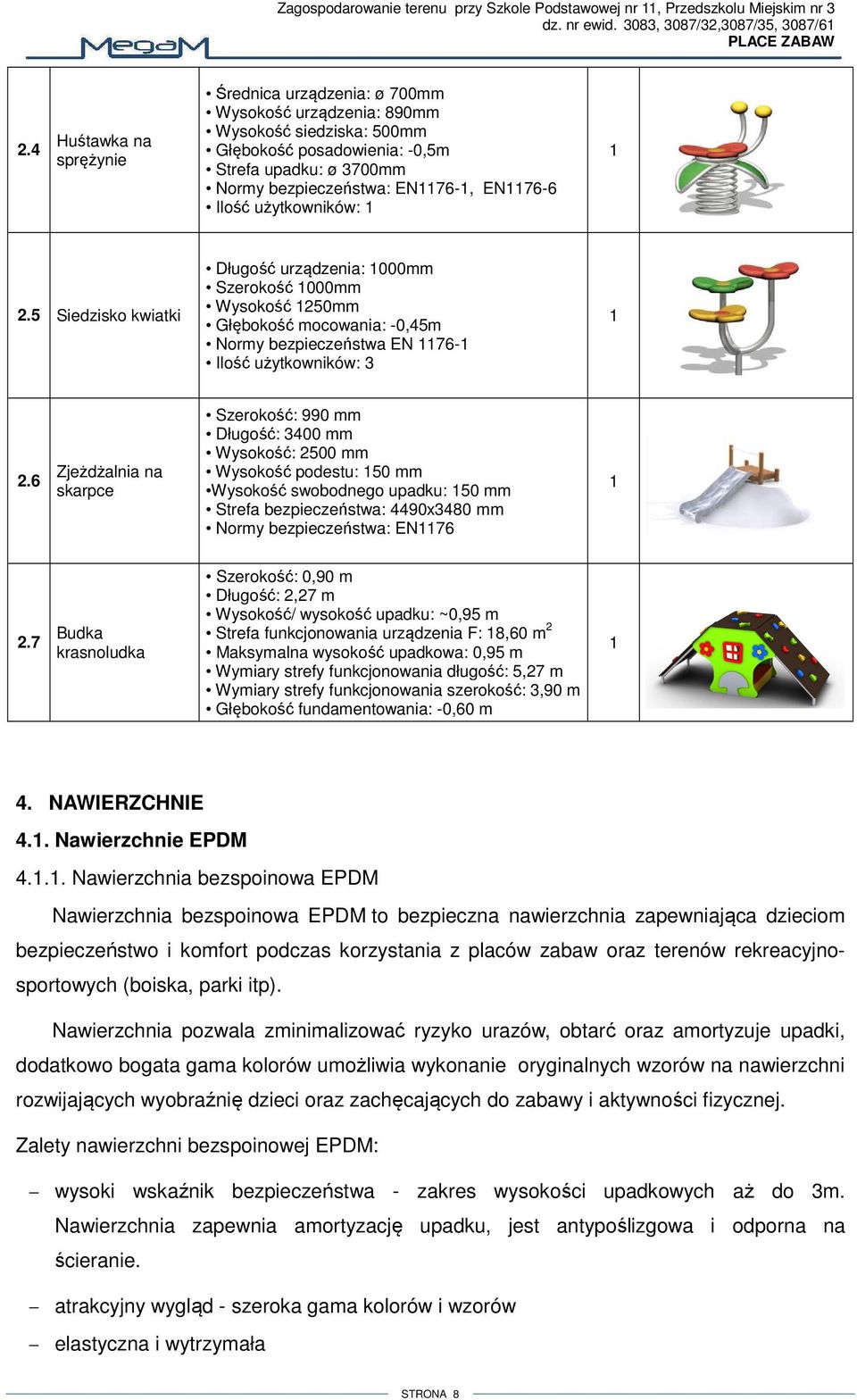

6 Zagospodarowanie terenu przy Szkole Podstawowej nr, Przedszkolu Miejskim nr 3 dz. nr ewid. 3083, 3087/32,3087/35, 3087/6 2.4 Huśtawka na sprężynie Średnica urządzenia: ø 700mm Wysokość urządzenia: 890mm Wysokość siedziska: 500mm Głębokość posadowienia: -0,5m Strefa upadku: ø 3700mm Normy bezpieczeństwa: EN76-, EN76-6 Ilość użytkowników: 2.5 Siedzisko kwiatki Długość urządzenia: 000mm Szerokość 000mm Wysokość 250mm Głębokość mocowania: -0,45m Normy bezpieczeństwa EN 76- Ilość użytkowników: Zjeżdżalnia na skarpce Szerokość: 990 mm Długość: 3400 mm Wysokość: 2500 mm Wysokość podestu: 50 mm Wysokość swobodnego upadku: 50 mm Strefa bezpieczeństwa: 4490x3480 mm Normy bezpieczeństwa: EN Budka krasnoludka Szerokość: 0,90 m Długość: 2,27 m Wysokość/ wysokość upadku: ~0,95 m Strefa funkcjonowania urządzenia F: 8,60 m 2 Maksymalna wysokość upadkowa: 0,95 m Wymiary strefy funkcjonowania długość: 5,27 m Wymiary strefy funkcjonowania szerokość: 3,90 m Głębokość fundamentowania: -0,60 m 4. NAWIERZCHNIE 4.. Nawierzchnie EPDM 4... Nawierzchnia bezspoinowa EPDM Nawierzchnia bezspoinowa EPDM to bezpieczna nawierzchnia zapewniająca dzieciom bezpieczeństwo i komfort podczas korzystania z placów zabaw oraz terenów rekreacyjnosportowych (boiska, parki itp). Nawierzchnia pozwala zminimalizować ryzyko urazów, obtarć oraz amortyzuje upadki, dodatkowo bogata gama kolorów umożliwia wykonanie oryginalnych wzorów na nawierzchni rozwijających wyobraźnię dzieci oraz zachęcających do zabawy i aktywności fizycznej. Zalety nawierzchni bezspoinowej EPDM: wysoki wskaźnik bezpieczeństwa - zakres wysokości upadkowych aż do 3m. Nawierzchnia zapewnia amortyzację upadku, jest antypoślizgowa i odporna na ścieranie. atrakcyjny wygląd - szeroka gama kolorów i wzorów elastyczna i wytrzymała STRONA 8

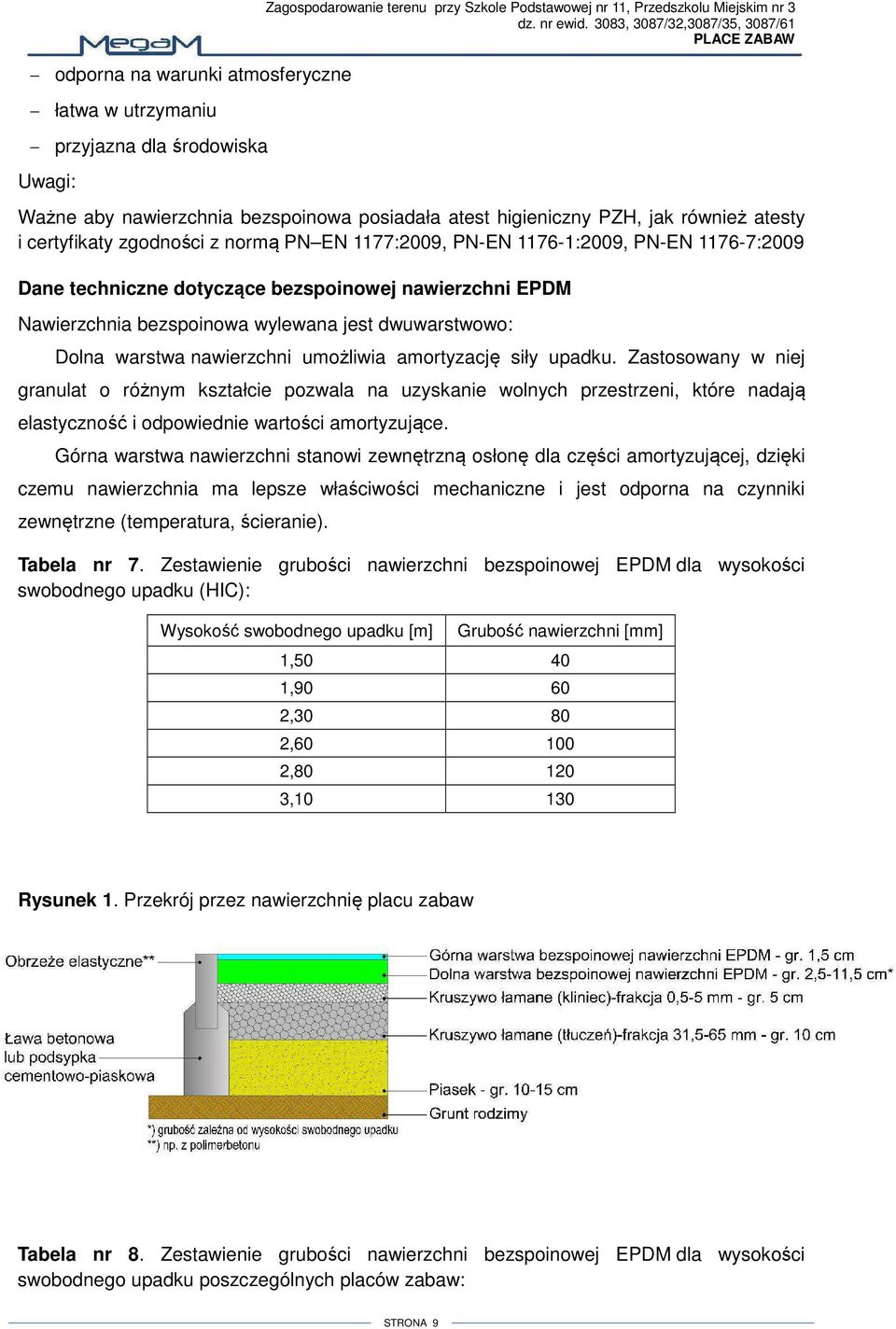

7 odporna na warunki atmosferyczne łatwa w utrzymaniu przyjazna dla środowiska Uwagi: Zagospodarowanie terenu przy Szkole Podstawowej nr, Przedszkolu Miejskim nr 3 dz. nr ewid. 3083, 3087/32,3087/35, 3087/6 Ważne aby nawierzchnia bezspoinowa posiadała atest higieniczny PZH, jak również atesty i certyfikaty zgodności z normą PN EN 77:2009, PN-EN 76-:2009, PN-EN 76-7:2009 Dane techniczne dotyczące bezspoinowej nawierzchni EPDM Nawierzchnia bezspoinowa wylewana jest dwuwarstwowo: Dolna warstwa nawierzchni umożliwia amortyzację siły upadku. Zastosowany w niej granulat o różnym kształcie pozwala na uzyskanie wolnych przestrzeni, które nadają elastyczność i odpowiednie wartości amortyzujące. Górna warstwa nawierzchni stanowi zewnętrzną osłonę dla części amortyzującej, dzięki czemu nawierzchnia ma lepsze właściwości mechaniczne i jest odporna na czynniki zewnętrzne (temperatura, ścieranie). Tabela nr 7. Zestawienie grubości nawierzchni bezspoinowej EPDM dla wysokości swobodnego upadku (HIC): Wysokość swobodnego upadku [m] Grubość nawierzchni [mm],50 40, , , , ,0 30 Rysunek. Przekrój przez nawierzchnię placu zabaw Tabela nr 8. Zestawienie grubości nawierzchni bezspoinowej EPDM dla wysokości swobodnego upadku poszczególnych placów zabaw: STRONA 9

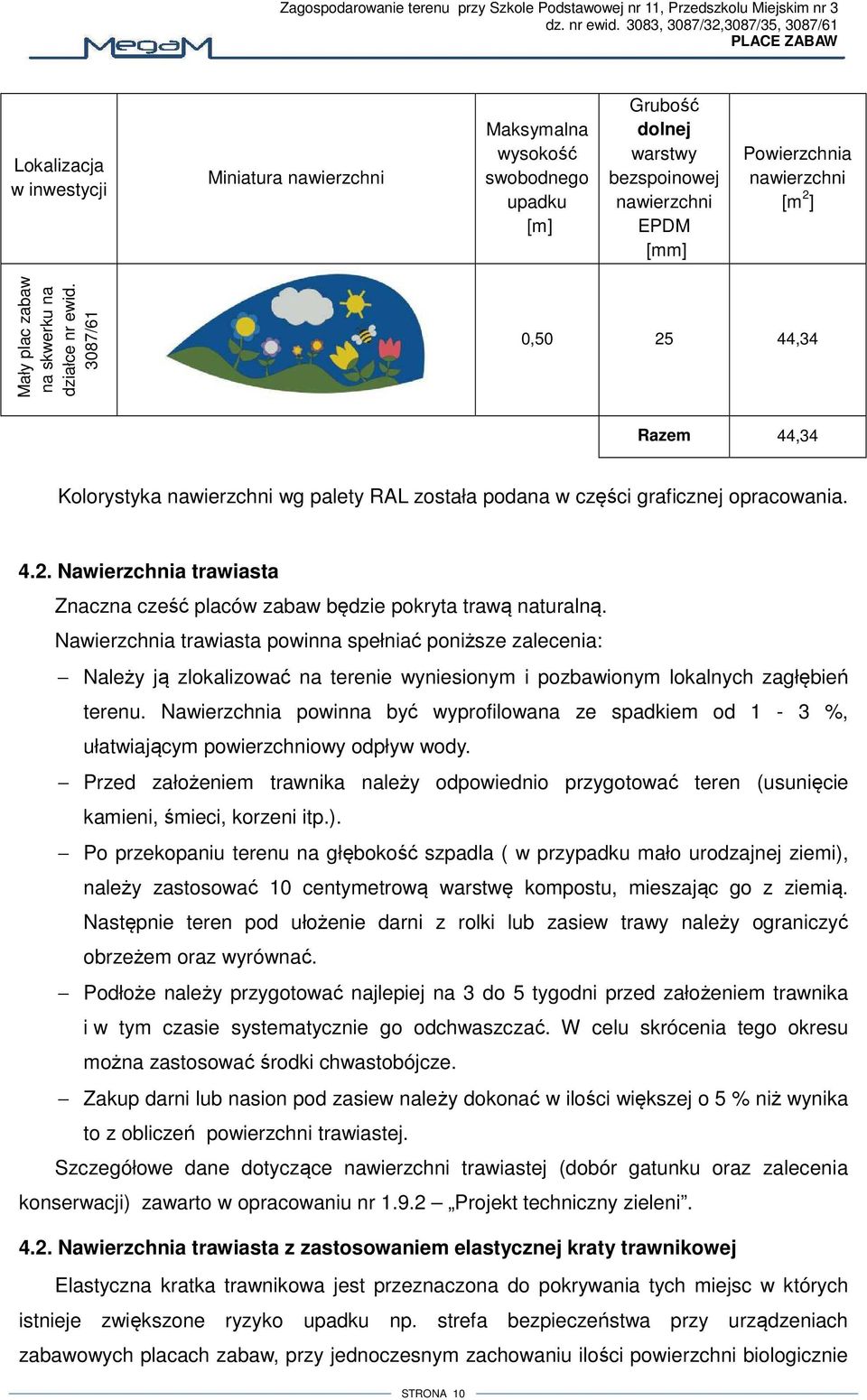

8 Zagospodarowanie terenu przy Szkole Podstawowej nr, Przedszkolu Miejskim nr 3 dz. nr ewid. 3083, 3087/32,3087/35, 3087/6 Lokalizacja w inwestycji Miniatura nawierzchni Maksymalna wysokość swobodnego upadku [m] Grubość dolnej warstwy bezspoinowej nawierzchni EPDM [mm] Powierzchnia nawierzchni [m 2 ] Mały plac zabaw na skwerku na działce nr ewid. 3087/6 0, ,34 Razem 44,34 Kolorystyka nawierzchni wg palety RAL została podana w części graficznej opracowania Nawierzchnia trawiasta Znaczna cześć placów zabaw będzie pokryta trawą naturalną. Nawierzchnia trawiasta powinna spełniać poniższe zalecenia: Należy ją zlokalizować na terenie wyniesionym i pozbawionym lokalnych zagłębień terenu. Nawierzchnia powinna być wyprofilowana ze spadkiem od - 3 %, ułatwiającym powierzchniowy odpływ wody. Przed założeniem trawnika należy odpowiednio przygotować teren (usunięcie kamieni, śmieci, korzeni itp.). Po przekopaniu terenu na głębokość szpadla ( w przypadku mało urodzajnej ziemi), należy zastosować 0 centymetrową warstwę kompostu, mieszając go z ziemią. Następnie teren pod ułożenie darni z rolki lub zasiew trawy należy ograniczyć obrzeżem oraz wyrównać. Podłoże należy przygotować najlepiej na 3 do 5 tygodni przed założeniem trawnika i w tym czasie systematycznie go odchwaszczać. W celu skrócenia tego okresu można zastosować środki chwastobójcze. Zakup darni lub nasion pod zasiew należy dokonać w ilości większej o 5 % niż wynika to z obliczeń powierzchni trawiastej. Szczegółowe dane dotyczące nawierzchni trawiastej (dobór gatunku oraz zalecenia konserwacji) zawarto w opracowaniu nr.9.2 Projekt techniczny zieleni Nawierzchnia trawiasta z zastosowaniem elastycznej kraty trawnikowej Elastyczna kratka trawnikowa jest przeznaczona do pokrywania tych miejsc w których istnieje zwiększone ryzyko upadku np. strefa bezpieczeństwa przy urządzeniach zabawowych placach zabaw, przy jednoczesnym zachowaniu ilości powierzchni biologicznie STRONA 0

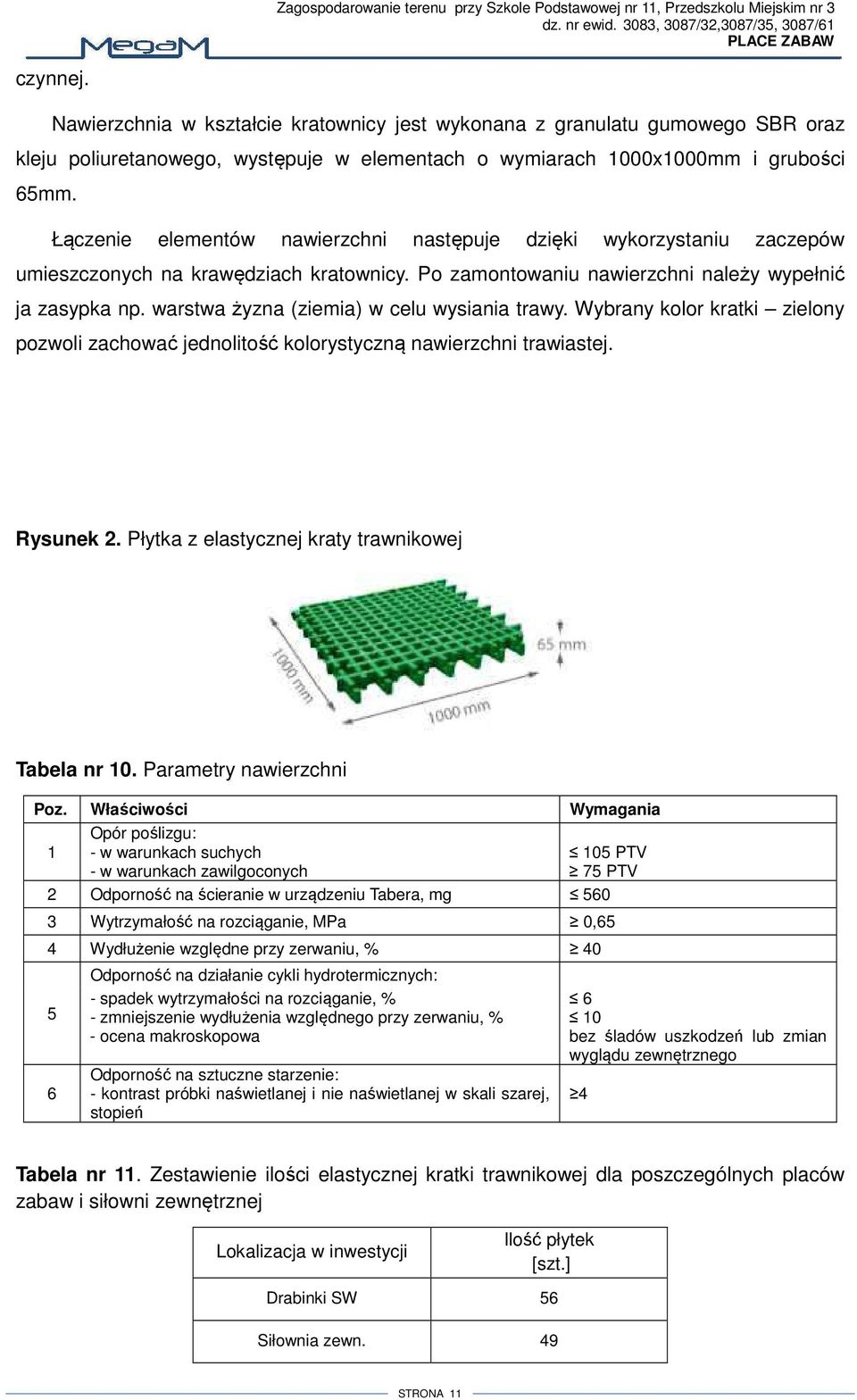

9 Zagospodarowanie terenu przy Szkole Podstawowej nr, Przedszkolu Miejskim nr 3 dz. nr ewid. 3083, 3087/32,3087/35, 3087/6 czynnej. Nawierzchnia w kształcie kratownicy jest wykonana z granulatu gumowego SBR oraz kleju poliuretanowego, występuje w elementach o wymiarach 000x000mm i grubości 65mm. Łączenie elementów nawierzchni następuje dzięki wykorzystaniu zaczepów umieszczonych na krawędziach kratownicy. Po zamontowaniu nawierzchni należy wypełnić ja zasypka np. warstwa żyzna (ziemia) w celu wysiania trawy. Wybrany kolor kratki zielony pozwoli zachować jednolitość kolorystyczną nawierzchni trawiastej. Rysunek 2. Płytka z elastycznej kraty trawnikowej Tabela nr 0. Parametry nawierzchni Poz. Właściwości Wymagania Opór poślizgu: - w warunkach suchych - w warunkach zawilgoconych 05 PTV 75 PTV 2 Odporność na ścieranie w urządzeniu Tabera, mg Wytrzymałość na rozciąganie, MPa 0,65 4 Wydłużenie względne przy zerwaniu, % Odporność na działanie cykli hydrotermicznych: - spadek wytrzymałości na rozciąganie, % - zmniejszenie wydłużenia względnego przy zerwaniu, % - ocena makroskopowa Odporność na sztuczne starzenie: - kontrast próbki naświetlanej i nie naświetlanej w skali szarej, stopień 6 0 bez śladów uszkodzeń lub zmian wyglądu zewnętrznego 4 Tabela nr. Zestawienie ilości elastycznej kratki trawnikowej dla poszczególnych placów zabaw i siłowni zewnętrznej Lokalizacja w inwestycji Ilość płytek [szt.] Drabinki SW 56 Siłownia zewn. 49 STRONA

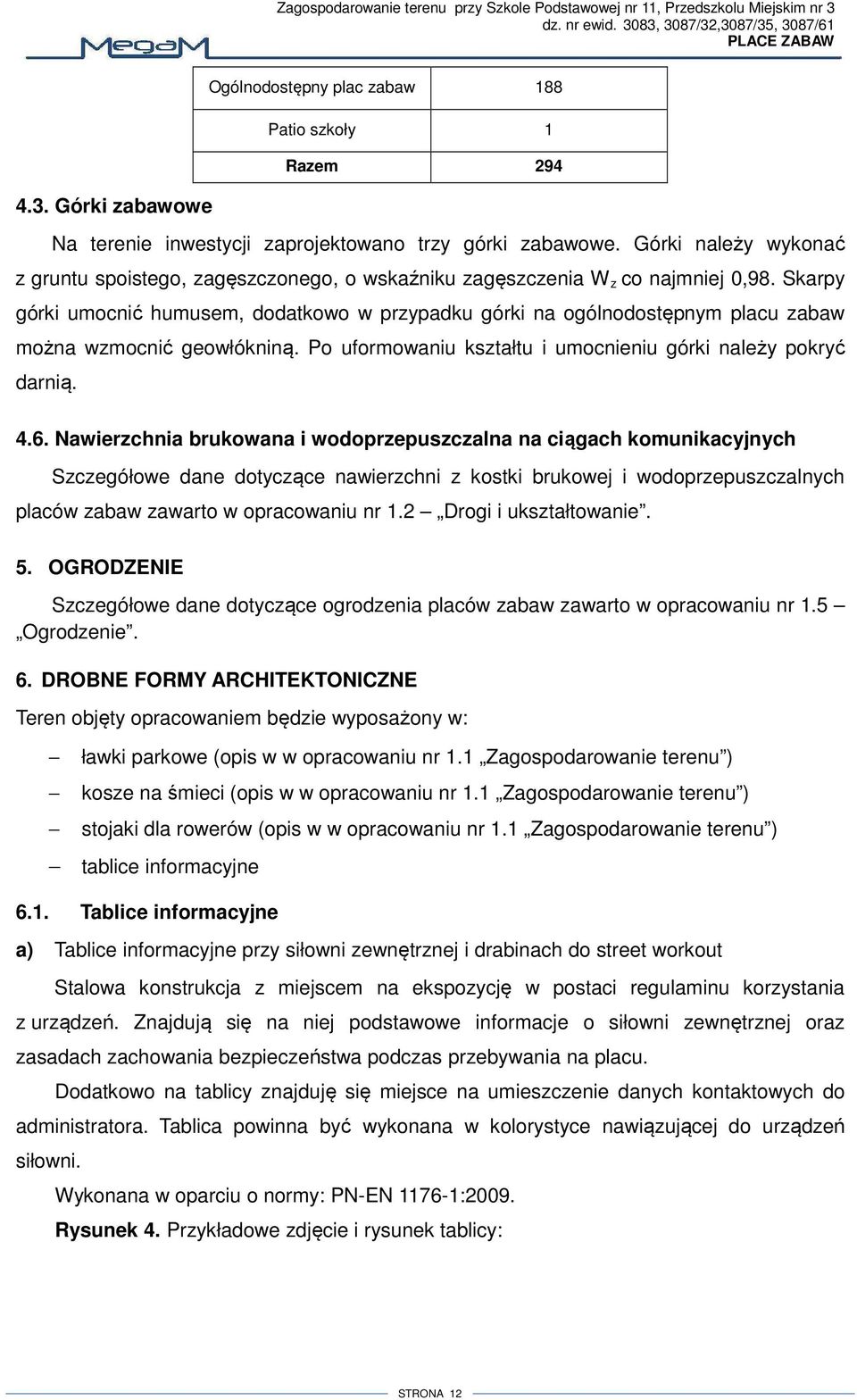

10 Zagospodarowanie terenu przy Szkole Podstawowej nr, Przedszkolu Miejskim nr 3 dz. nr ewid. 3083, 3087/32,3087/35, 3087/ Górki zabawowe Ogólnodostępny plac zabaw 88 Patio szkoły Razem 294 Na terenie inwestycji zaprojektowano trzy górki zabawowe. Górki należy wykonać z gruntu spoistego, zagęszczonego, o wskaźniku zagęszczenia W z co najmniej 0,98. Skarpy górki umocnić humusem, dodatkowo w przypadku górki na ogólnodostępnym placu zabaw można wzmocnić geowłókniną. Po uformowaniu kształtu i umocnieniu górki należy pokryć darnią Nawierzchnia brukowana i wodoprzepuszczalna na ciągach komunikacyjnych Szczegółowe dane dotyczące nawierzchni z kostki brukowej i wodoprzepuszczalnych placów zabaw zawarto w opracowaniu nr.2 Drogi i ukształtowanie. 5. OGRODZENIE Szczegółowe dane dotyczące ogrodzenia placów zabaw zawarto w opracowaniu nr.5 Ogrodzenie. 6. DROBNE FORMY ARCHITEKTONICZNE Teren objęty opracowaniem będzie wyposażony w: ławki parkowe (opis w w opracowaniu nr. Zagospodarowanie terenu ) kosze na śmieci (opis w w opracowaniu nr. Zagospodarowanie terenu ) stojaki dla rowerów (opis w w opracowaniu nr. Zagospodarowanie terenu ) tablice informacyjne 6.. Tablice informacyjne a) Tablice informacyjne przy siłowni zewnętrznej i drabinach do street workout Stalowa konstrukcja z miejscem na ekspozycję w postaci regulaminu korzystania z urządzeń. Znajdują się na niej podstawowe informacje o siłowni zewnętrznej oraz zasadach zachowania bezpieczeństwa podczas przebywania na placu. Dodatkowo na tablicy znajduję się miejsce na umieszczenie danych kontaktowych do administratora. Tablica powinna być wykonana w kolorystyce nawiązującej do urządzeń siłowni. Wykonana w oparciu o normy: PN-EN 76-:2009. Rysunek 4. Przykładowe zdjęcie i rysunek tablicy: STRONA 2

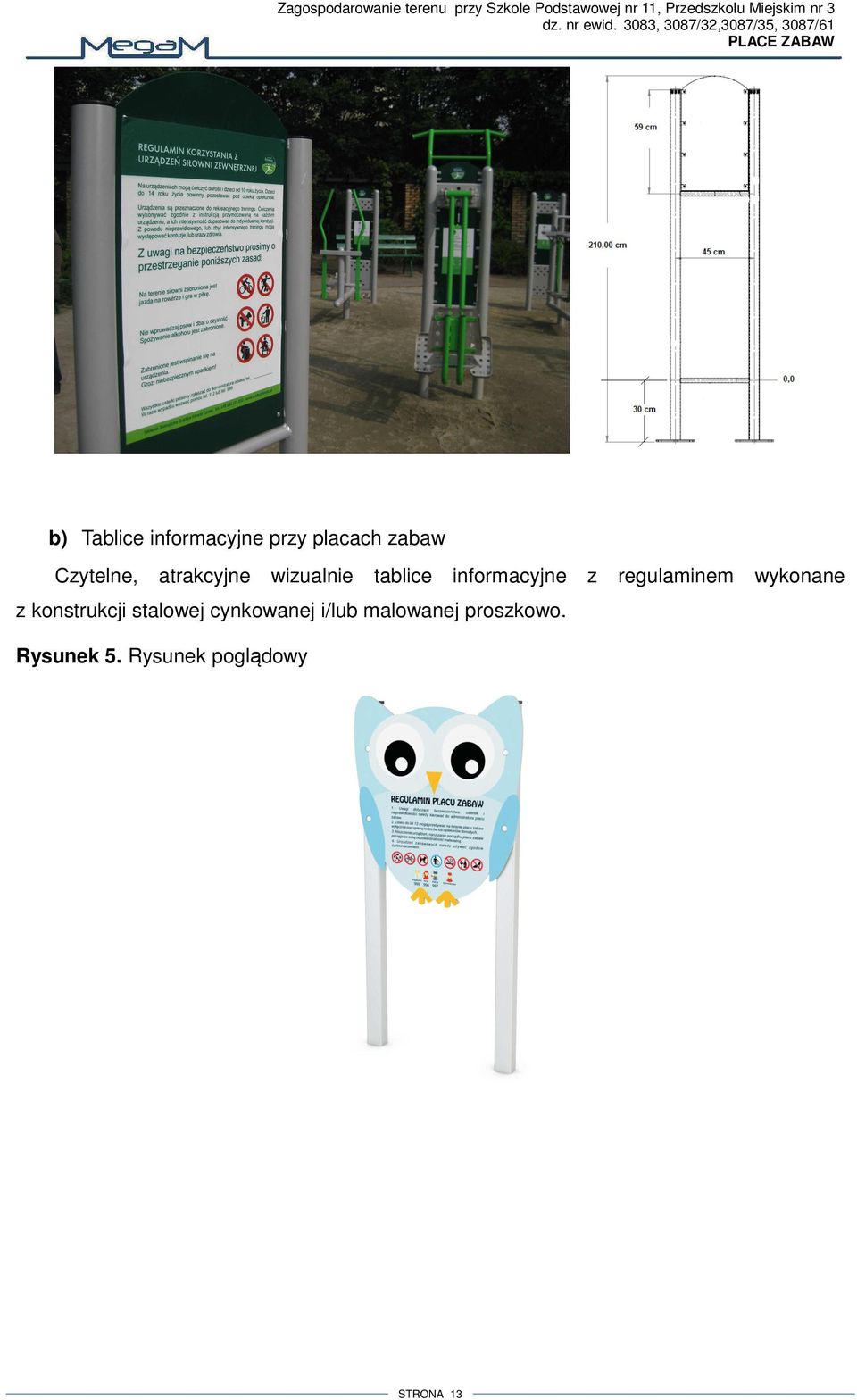

11 Zagospodarowanie terenu przy Szkole Podstawowej nr, Przedszkolu Miejskim nr 3 dz. nr ewid. 3083, 3087/32,3087/35, 3087/6 b) Tablice informacyjne przy placach zabaw Czytelne, atrakcyjne wizualnie tablice informacyjne z regulaminem wykonane z konstrukcji stalowej cynkowanej i/lub malowanej proszkowo. Rysunek 5. Rysunek poglądowy STRONA 3
