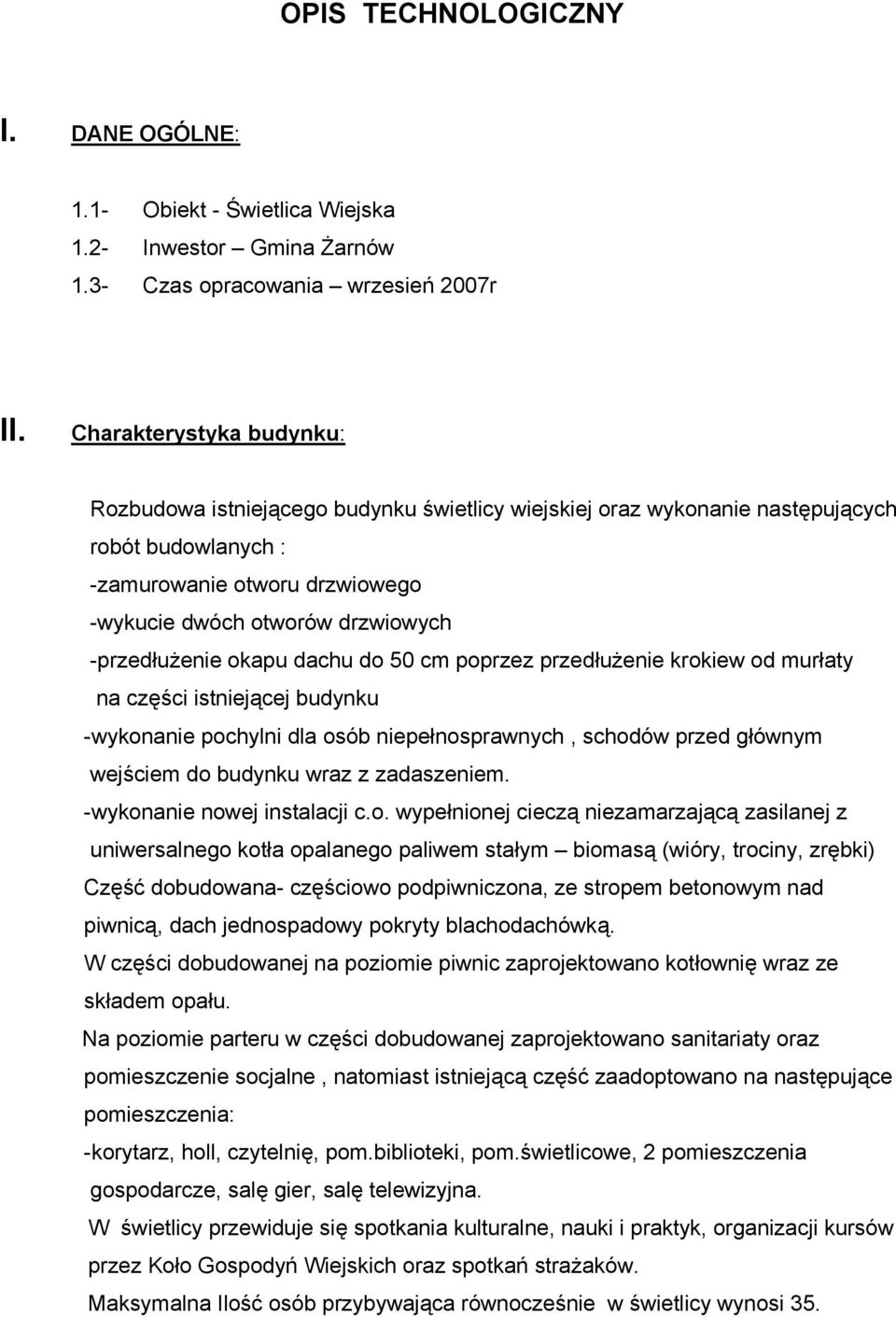

1 OPIS TECHNOLOGICZNY I. DANE OGÓLNE: 1.1- Obiekt - Świetlica Wiejska 1.2- Inwestor Gmina Żarnów 1.3- Czas opracowania wrzesień 2007r II. Charakterystyka budynku: Rozbudowa istniejącego budynku świetlicy wiejskiej oraz wykonanie następujących robót budowlanych : -zamurowanie otworu drzwiowego -wykucie dwóch otworów drzwiowych -przedłużenie okapu dachu do 50 cm poprzez przedłużenie krokiew od murłaty na części istniejącej budynku -wykonanie pochylni dla osób niepełnosprawnych, schodów przed głównym wejściem do budynku wraz z zadaszeniem. -wykonanie nowej instalacji c.o. wypełnionej cieczą niezamarzającą zasilanej z uniwersalnego kotła opalanego paliwem stałym biomasą (wióry, trociny, zrębki) Część dobudowana- częściowo podpiwniczona, ze stropem betonowym nad piwnicą, dach jednospadowy pokryty blachodachówką. W części dobudowanej na poziomie piwnic zaprojektowano kotłownię wraz ze składem opału. Na poziomie parteru w części dobudowanej zaprojektowano sanitariaty oraz pomieszczenie socjalne, natomiast istniejącą część zaadoptowano na następujące pomieszczenia: -korytarz, holl, czytelnię, pom.biblioteki, pom.świetlicowe, 2 pomieszczenia gospodarcze, salę gier, salę telewizyjna. W świetlicy przewiduje się spotkania kulturalne, nauki i praktyk, organizacji kursów przez Koło Gospodyń Wiejskich oraz spotkań strażaków. Maksymalna Ilość osób przybywająca równocześnie w świetlicy wynosi 35.

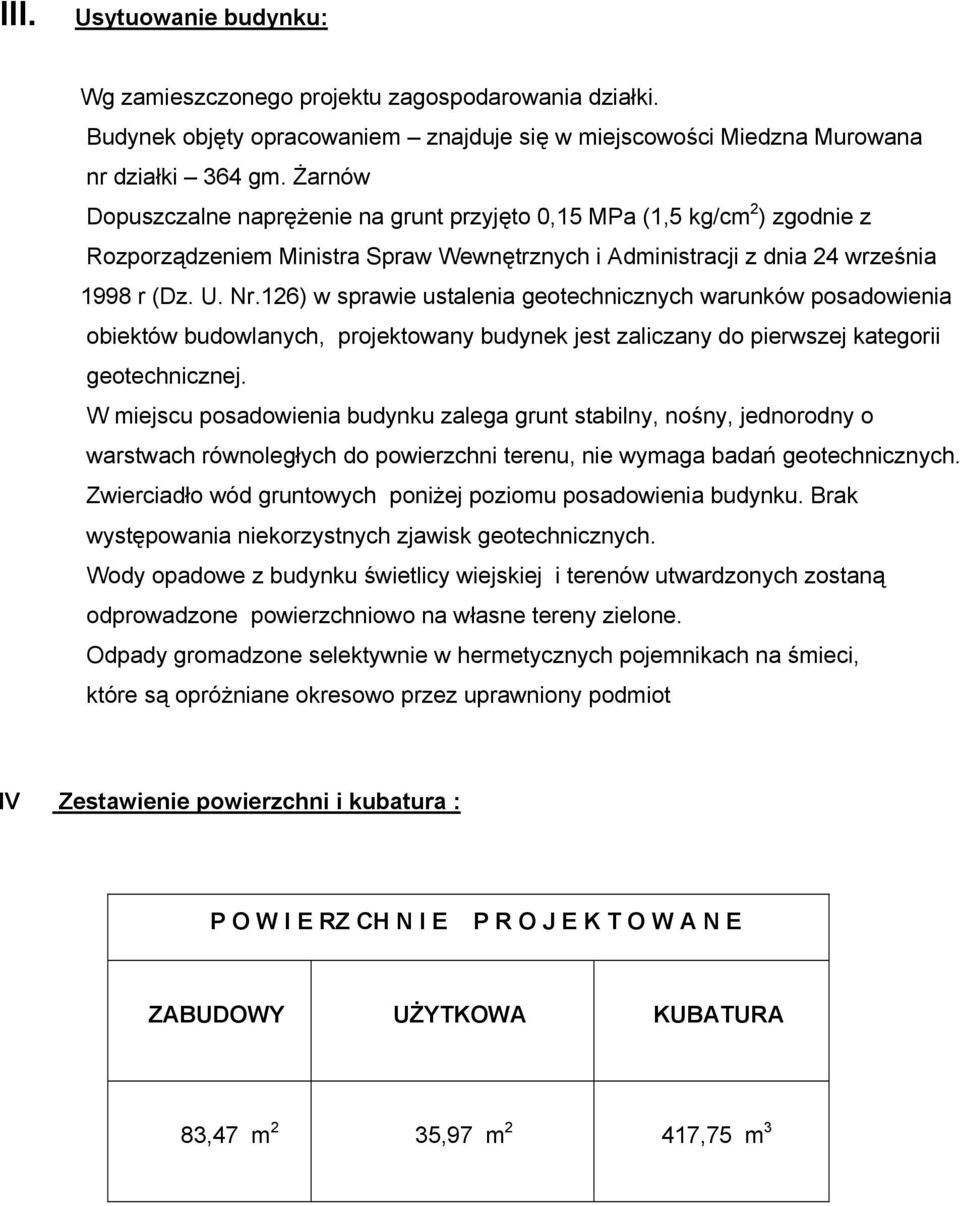

2 III. Usytuowanie budynku: Wg zamieszczonego projektu zagospodarowania działki. Budynek objęty opracowaniem znajduje się w miejscowości Miedzna Murowana nr działki 364 gm. Żarnów Dopuszczalne naprężenie na grunt przyjęto 0,15 MPa (1,5 kg/cm 2 ) zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 24 września 1998 r (Dz. U. Nr.126) w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych, projektowany budynek jest zaliczany do pierwszej kategorii geotechnicznej. W miejscu posadowienia budynku zalega grunt stabilny, nośny, jednorodny o warstwach równoległych do powierzchni terenu, nie wymaga badań geotechnicznych. Zwierciadło wód gruntowych poniżej poziomu posadowienia budynku. Brak występowania niekorzystnych zjawisk geotechnicznych. Wody opadowe z budynku świetlicy wiejskiej i terenów utwardzonych zostaną odprowadzone powierzchniowo na własne tereny zielone. Odpady gromadzone selektywnie w hermetycznych pojemnikach na śmieci, które są opróżniane okresowo przez uprawniony podmiot IV Zestawienie powierzchni i kubatura : P O W I E RZ CH N I E P R O J E K T O W A N E ZABUDOWY UŻYTKOWA KUBATURA 83,47 m 2 35,97 m 2 417,75 m 3

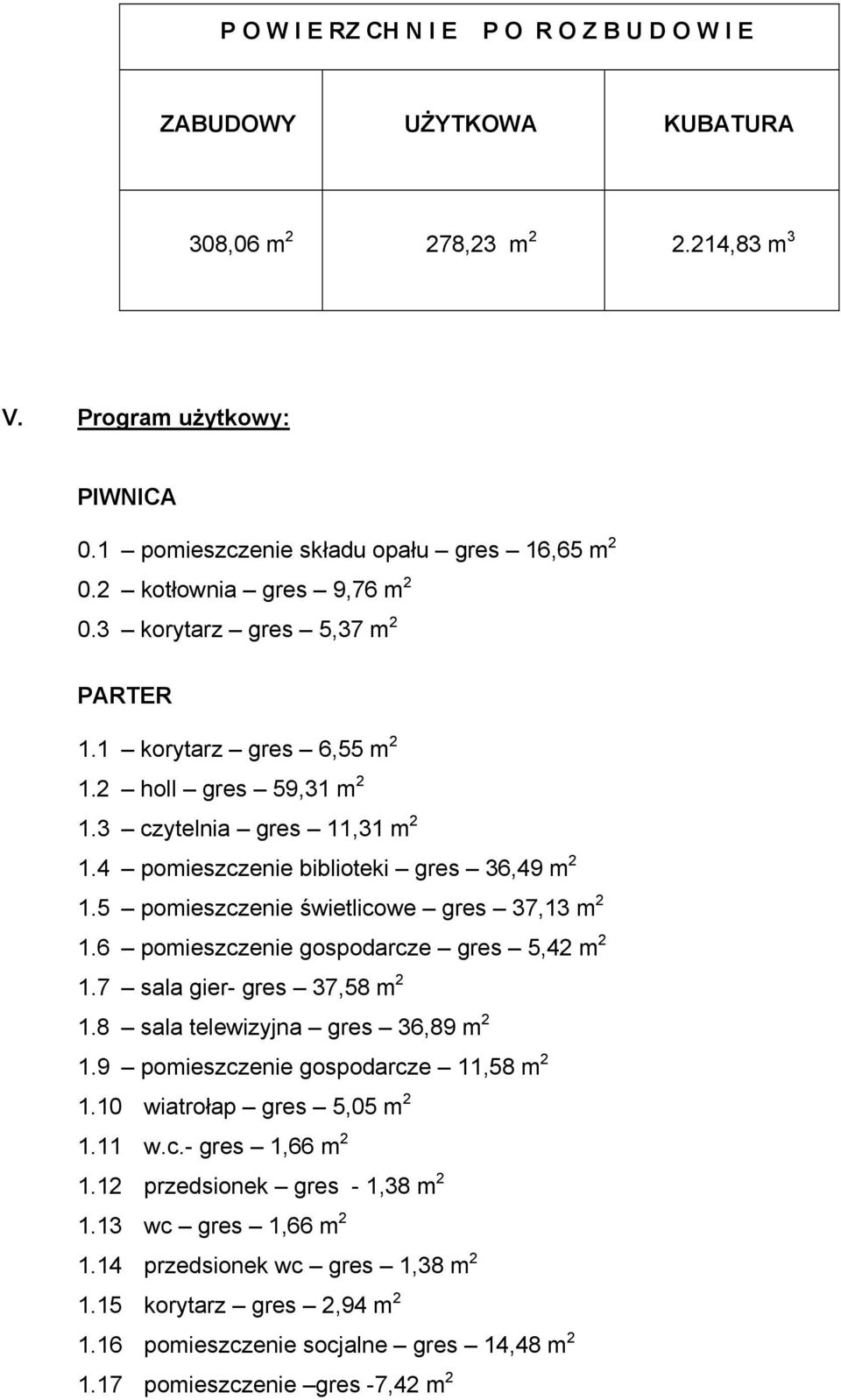

3 P O W I E RZ CH N I E P O R O Z B U D O W I E ZABUDOWY UŻYTKOWA KUBATURA 308,06 m 2 278,23 m ,83 m 3 V. Program użytkowy: PIWNICA 0.1 pomieszczenie składu opału gres 16,65 m kotłownia gres 9,76 m korytarz gres 5,37 m 2 PARTER 1.1 korytarz gres 6,55 m holl gres 59,31 m czytelnia gres 11,31 m pomieszczenie biblioteki gres 36,49 m pomieszczenie świetlicowe gres 37,13 m pomieszczenie gospodarcze gres 5,42 m sala gier- gres 37,58 m sala telewizyjna gres 36,89 m pomieszczenie gospodarcze 11,58 m wiatrołap gres 5,05 m w.c.- gres 1,66 m przedsionek gres - 1,38 m wc gres 1,66 m przedsionek wc gres 1,38 m korytarz gres 2,94 m pomieszczenie socjalne gres 14,48 m pomieszczenie gres -7,42 m 2

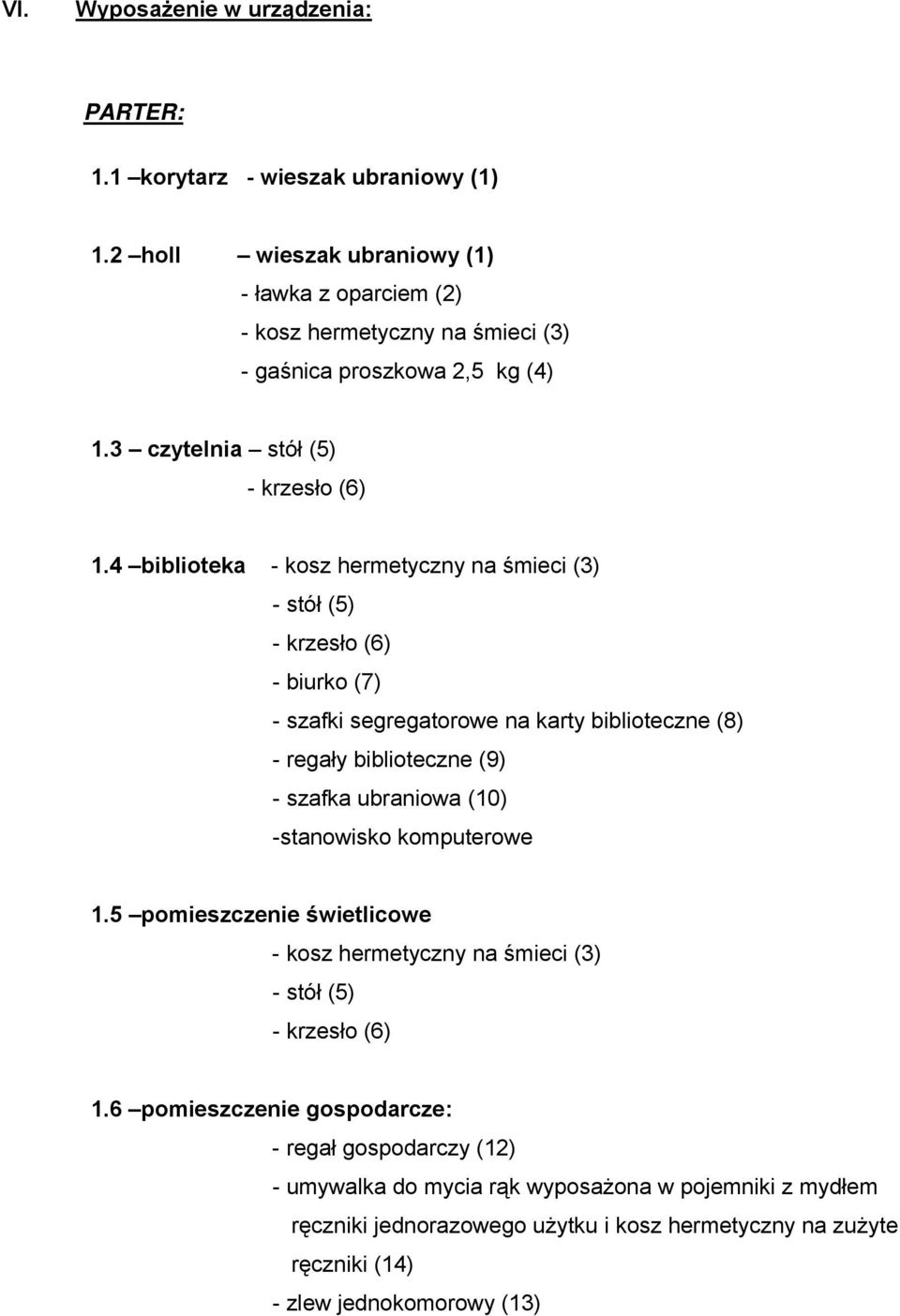

4 VI. Wyposażenie w urządzenia: PARTER: 1.1 korytarz - wieszak ubraniowy (1) 1.2 holl wieszak ubraniowy (1) - ławka z oparciem (2) - kosz hermetyczny na śmieci (3) - gaśnica proszkowa 2,5 kg (4) 1.3 czytelnia stół (5) - krzesło (6) 1.4 biblioteka - kosz hermetyczny na śmieci (3) - stół (5) - krzesło (6) - biurko (7) - szafki segregatorowe na karty biblioteczne (8) - regały biblioteczne (9) - szafka ubraniowa (10) -stanowisko komputerowe 1.5 pomieszczenie świetlicowe - kosz hermetyczny na śmieci (3) - stół (5) - krzesło (6) 1.6 pomieszczenie gospodarcze: - regał gospodarczy (12) - umywalka do mycia rąk wyposażona w pojemniki z mydłem ręczniki jednorazowego użytku i kosz hermetyczny na zużyte ręczniki (14) - zlew jednokomorowy (13)

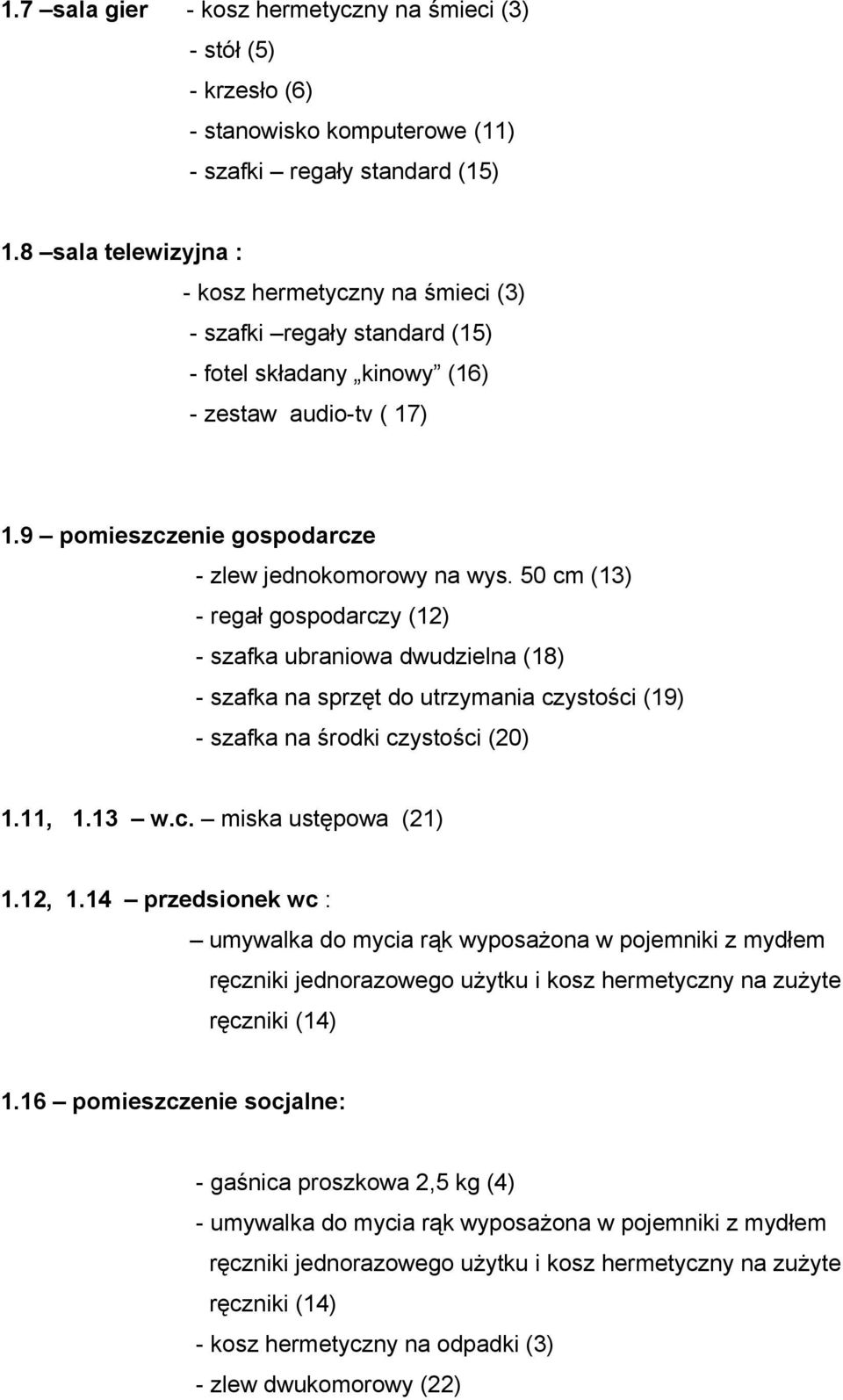

5 1.7 sala gier - kosz hermetyczny na śmieci (3) - stół (5) - krzesło (6) - stanowisko komputerowe (11) - szafki regały standard (15) 1.8 sala telewizyjna : - kosz hermetyczny na śmieci (3) - szafki regały standard (15) - fotel składany kinowy (16) - zestaw audio-tv ( 17) 1.9 pomieszczenie gospodarcze - zlew jednokomorowy na wys. 50 cm (13) - regał gospodarczy (12) - szafka ubraniowa dwudzielna (18) - szafka na sprzęt do utrzymania czystości (19) - szafka na środki czystości (20) 1.11, 1.13 w.c. miska ustępowa (21) 1.12, 1.14 przedsionek wc : umywalka do mycia rąk wyposażona w pojemniki z mydłem ręczniki jednorazowego użytku i kosz hermetyczny na zużyte ręczniki (14) 1.16 pomieszczenie socjalne: - gaśnica proszkowa 2,5 kg (4) - umywalka do mycia rąk wyposażona w pojemniki z mydłem ręczniki jednorazowego użytku i kosz hermetyczny na zużyte ręczniki (14) - kosz hermetyczny na odpadki (3) - zlew dwukomorowy (22)

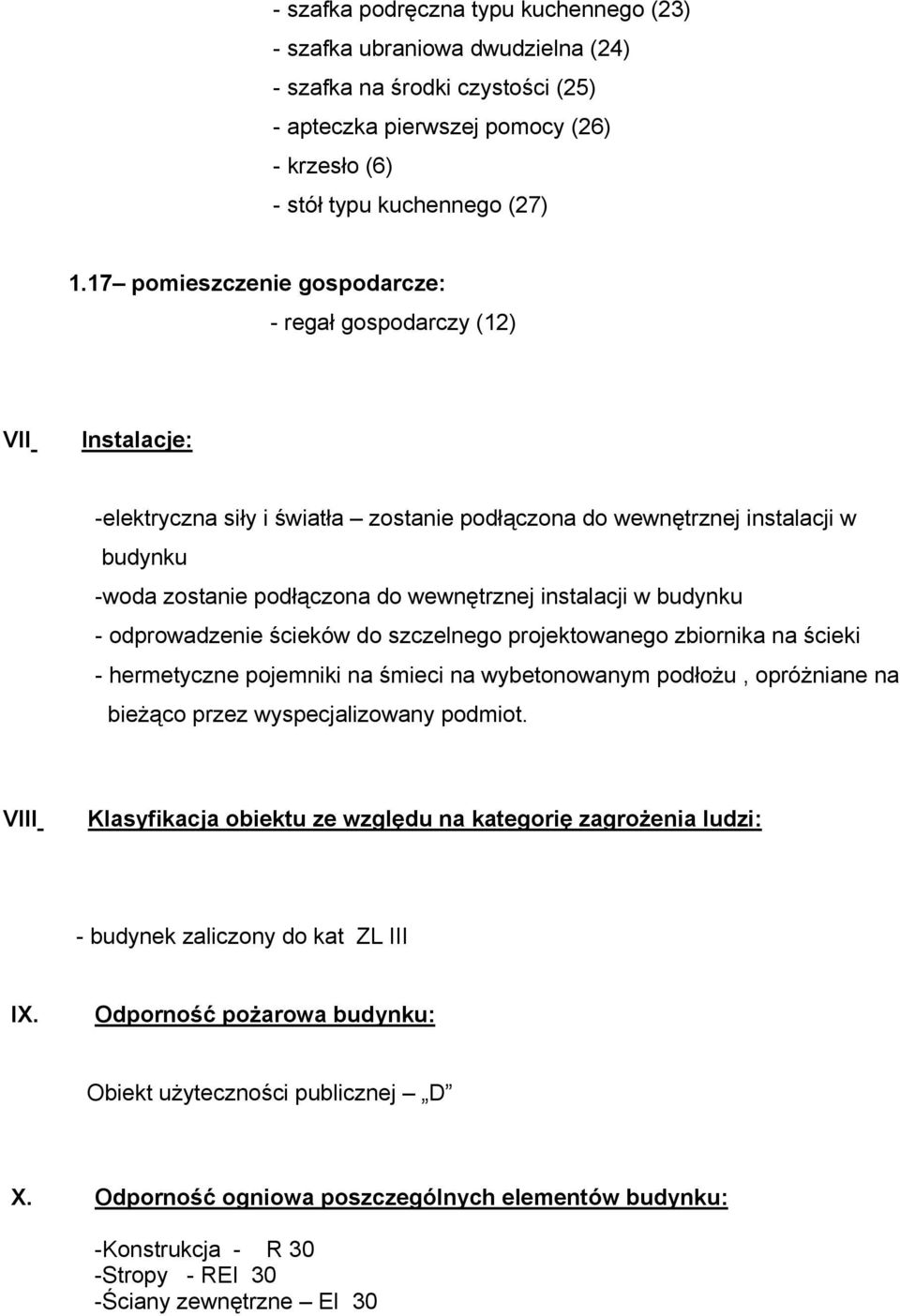

6 - szafka podręczna typu kuchennego (23) - szafka ubraniowa dwudzielna (24) - szafka na środki czystości (25) - apteczka pierwszej pomocy (26) - krzesło (6) - stół typu kuchennego (27) 1.17 pomieszczenie gospodarcze: - regał gospodarczy (12) VII Instalacje: -elektryczna siły i światła zostanie podłączona do wewnętrznej instalacji w budynku -woda zostanie podłączona do wewnętrznej instalacji w budynku - odprowadzenie ścieków do szczelnego projektowanego zbiornika na ścieki - hermetyczne pojemniki na śmieci na wybetonowanym podłożu, opróżniane na bieżąco przez wyspecjalizowany podmiot. VIII Klasyfikacja obiektu ze względu na kategorię zagrożenia ludzi: - budynek zaliczony do kat ZL III IX. Odporność pożarowa budynku: Obiekt użyteczności publicznej D X. Odporność ogniowa poszczególnych elementów budynku: -Konstrukcja - R 30 -Stropy - REI 30 -Ściany zewnętrzne EI 30

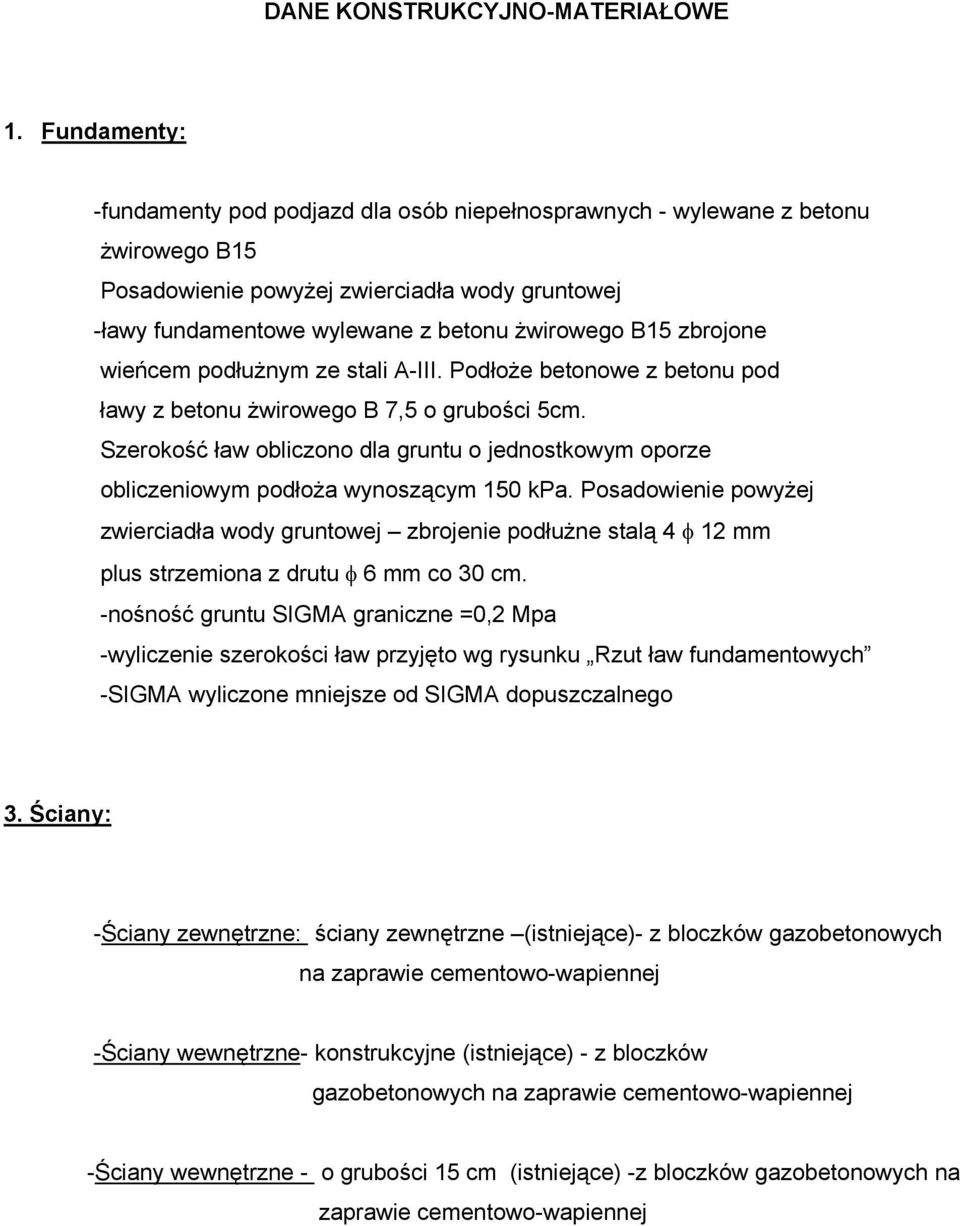

7 DANE KONSTRUKCYJNO-MATERIAŁOWE 1. Fundamenty: -fundamenty pod podjazd dla osób niepełnosprawnych - wylewane z betonu żwirowego B15 Posadowienie powyżej zwierciadła wody gruntowej -ławy fundamentowe wylewane z betonu żwirowego B15 zbrojone wieńcem podłużnym ze stali A-III. Podłoże betonowe z betonu pod ławy z betonu żwirowego B 7,5 o grubości 5cm. Szerokość ław obliczono dla gruntu o jednostkowym oporze obliczeniowym podłoża wynoszącym 150 kpa. Posadowienie powyżej zwierciadła wody gruntowej zbrojenie podłużne stalą 4 φ 12 mm plus strzemiona z drutu φ 6 mm co 30 cm. -nośność gruntu SIGMA graniczne =0,2 Mpa -wyliczenie szerokości ław przyjęto wg rysunku Rzut ław fundamentowych -SIGMA wyliczone mniejsze od SIGMA dopuszczalnego 3. Ściany: -Ściany zewnętrzne: ściany zewnętrzne (istniejące)- z bloczków gazobetonowych na zaprawie cementowo-wapiennej -Ściany wewnętrzne- konstrukcyjne (istniejące) - z bloczków gazobetonowych na zaprawie cementowo-wapiennej -Ściany wewnętrzne - o grubości 15 cm (istniejące) -z bloczków gazobetonowych na zaprawie cementowo-wapiennej

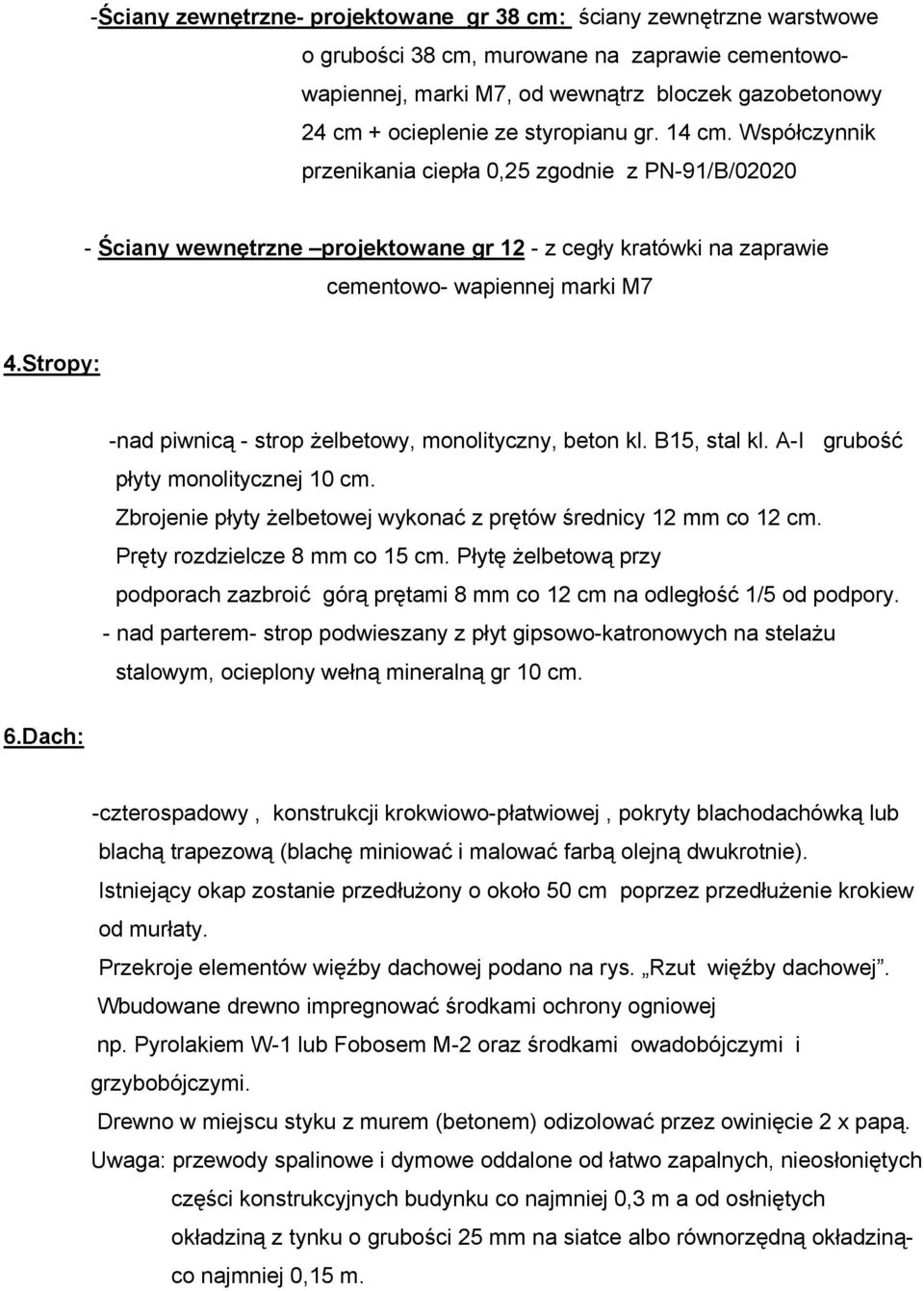

8 -Ściany zewnętrzne- projektowane gr 38 cm: ściany zewnętrzne warstwowe o grubości 38 cm, murowane na zaprawie cementowowapiennej, marki M7, od wewnątrz bloczek gazobetonowy 24 cm + ocieplenie ze styropianu gr. 14 cm. Współczynnik przenikania ciepła 0,25 zgodnie z PN-91/B/ Ściany wewnętrzne projektowane gr 12 - z cegły kratówki na zaprawie cementowo- wapiennej marki M7 4.Stropy: -nad piwnicą - strop żelbetowy, monolityczny, beton kl. B15, stal kl. A-I grubość płyty monolitycznej 10 cm. Zbrojenie płyty żelbetowej wykonać z prętów średnicy 12 mm co 12 cm. Pręty rozdzielcze 8 mm co 15 cm. Płytę żelbetową przy podporach zazbroić górą prętami 8 mm co 12 cm na odległość 1/5 od podpory. - nad parterem- strop podwieszany z płyt gipsowo-katronowych na stelażu stalowym, ocieplony wełną mineralną gr 10 cm. 6.Dach: -czterospadowy, konstrukcji krokwiowo-płatwiowej, pokryty blachodachówką lub blachą trapezową (blachę miniować i malować farbą olejną dwukrotnie). Istniejący okap zostanie przedłużony o około 50 cm poprzez przedłużenie krokiew od murłaty. Przekroje elementów więźby dachowej podano na rys. Rzut więźby dachowej. Wbudowane drewno impregnować środkami ochrony ogniowej np. Pyrolakiem W-1 lub Fobosem M-2 oraz środkami owadobójczymi i grzybobójczymi. Drewno w miejscu styku z murem (betonem) odizolować przez owinięcie 2 x papą. Uwaga: przewody spalinowe i dymowe oddalone od łatwo zapalnych, nieosłoniętych części konstrukcyjnych budynku co najmniej 0,3 m a od osłniętych okładziną z tynku o grubości 25 mm na siatce albo równorzędną okładzinąco najmniej 0,15 m.

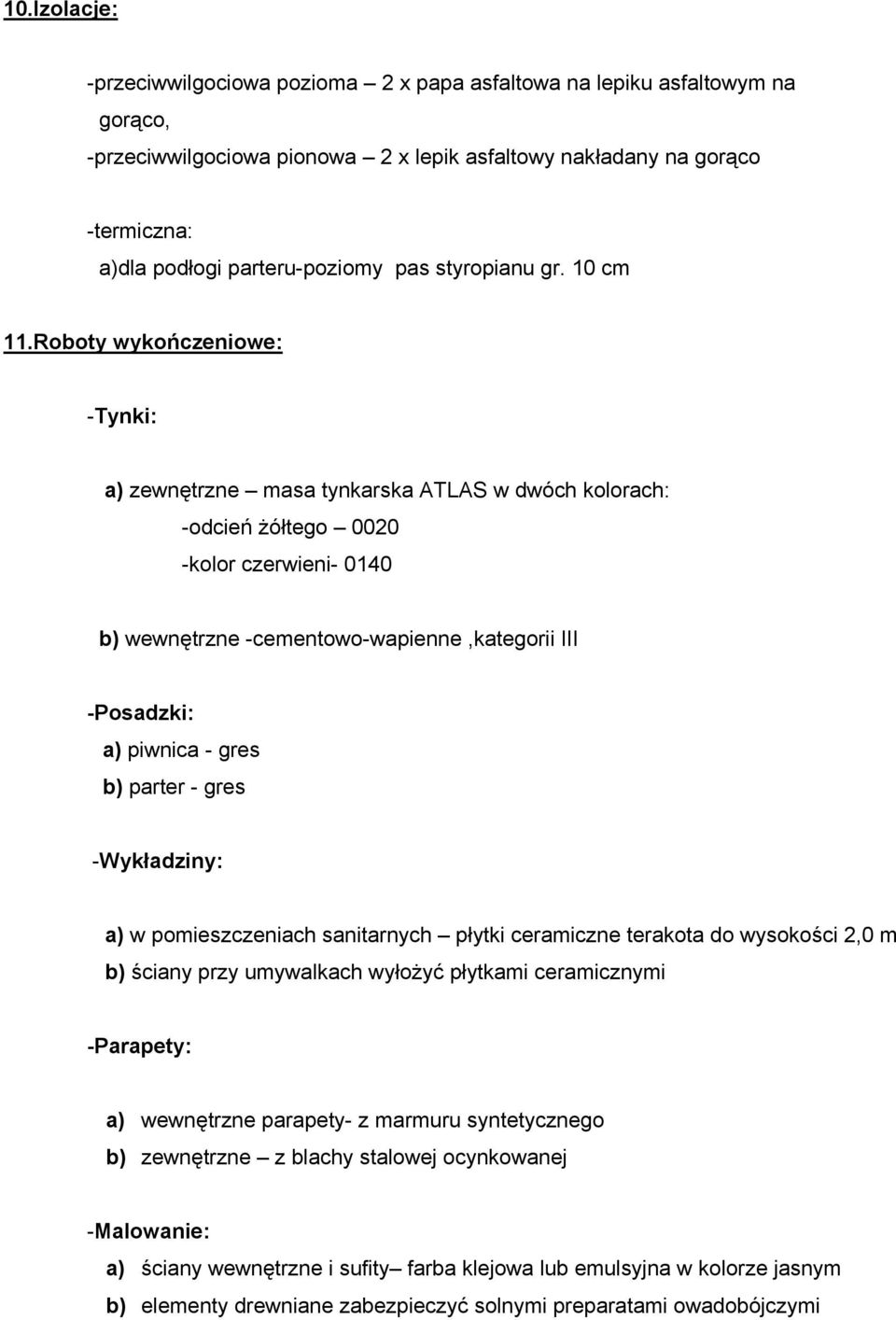

9 10.Izolacje: -przeciwwilgociowa pozioma 2 x papa asfaltowa na lepiku asfaltowym na gorąco, -przeciwwilgociowa pionowa 2 x lepik asfaltowy nakładany na gorąco -termiczna: a)dla podłogi parteru-poziomy pas styropianu gr. 10 cm 11.Roboty wykończeniowe: -Tynki: a) zewnętrzne masa tynkarska ATLAS w dwóch kolorach: -odcień żółtego kolor czerwieni b) wewnętrzne -cementowo-wapienne,kategorii III -Posadzki: a) piwnica - gres b) parter - gres -Wykładziny: a) w pomieszczeniach sanitarnych płytki ceramiczne terakota do wysokości 2,0 m b) ściany przy umywalkach wyłożyć płytkami ceramicznymi -Parapety: a) wewnętrzne parapety- z marmuru syntetycznego b) zewnętrzne z blachy stalowej ocynkowanej -Malowanie: a) ściany wewnętrzne i sufity farba klejowa lub emulsyjna w kolorze jasnym b) elementy drewniane zabezpieczyć solnymi preparatami owadobójczymi

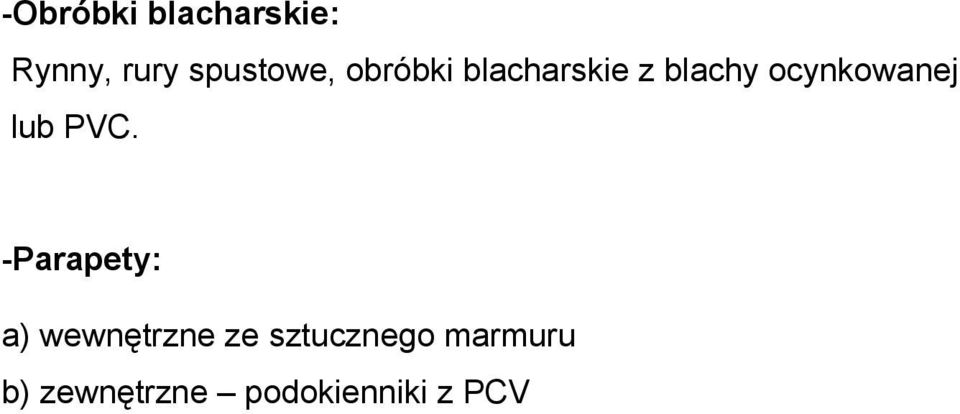

10 -Obróbki blacharskie: Rynny, rury spustowe, obróbki blacharskie z blachy ocynkowanej lub PVC. -Parapety: a) wewnętrzne ze sztucznego marmuru b) zewnętrzne podokienniki z PCV

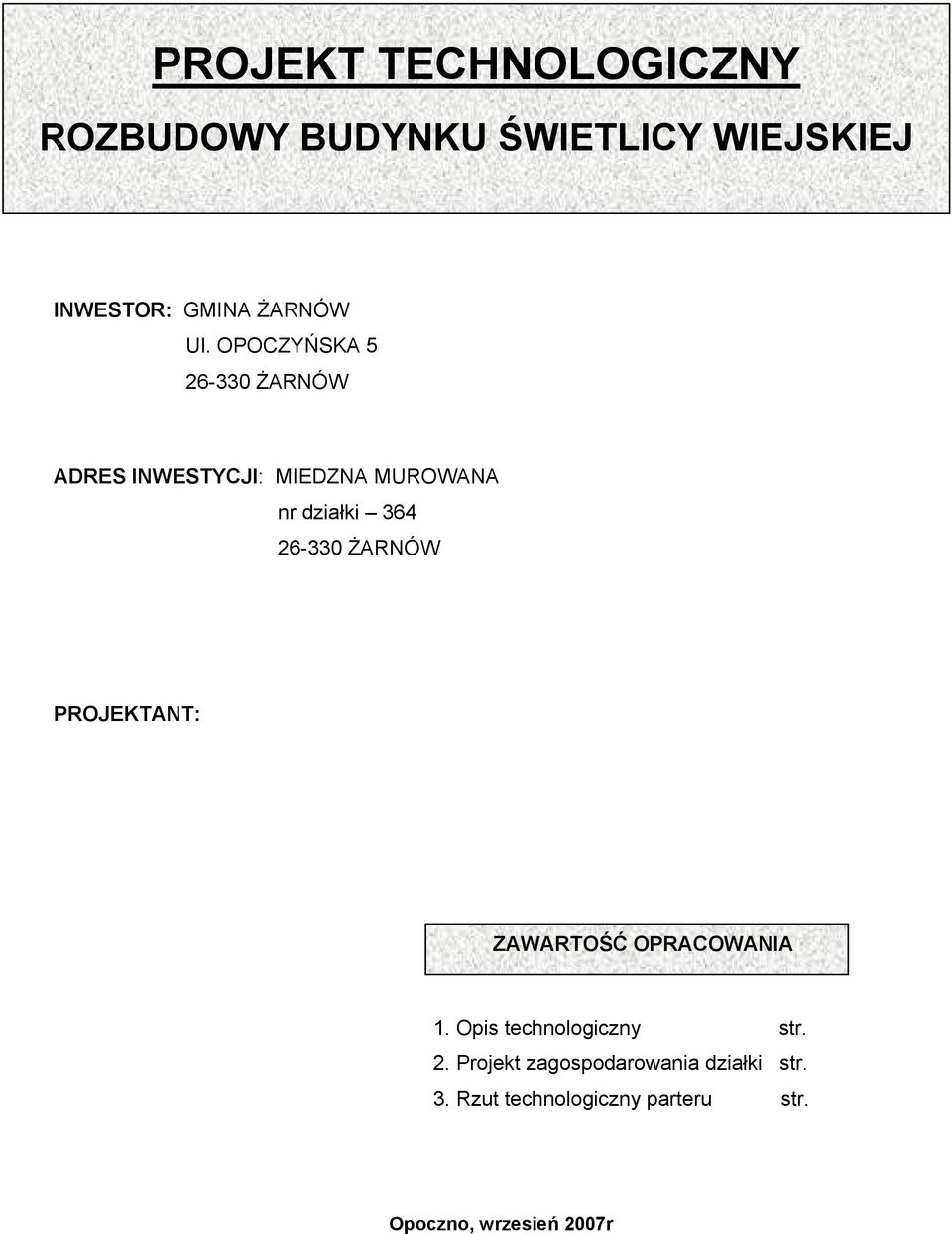

11 PROJEKT TECHNOLOGICZNY ROZBUDOWY BUDYNKU ŚWIETLICY WIEJSKIEJ INWESTOR: GMINA ŻARNÓW Ul. OPOCZYŃSKA ŻARNÓW ADRES INWESTYCJI: MIEDZNA MUROWANA nr działki ŻARNÓW PROJEKTANT: ZAWARTOŚĆ OPRACOWANIA 1. Opis technologiczny str. 2. Projekt zagospodarowania działki str. 3. Rzut technologiczny parteru str. Opoczno, wrzesień 2007r
