1 OPIS TECHNICZNY PRZEBUDOWA POMIESZCZEŃ INTERNATU ZADANIE II Obiekt: Internat Zespołu Szkół Centrum Kształcenia Rolniczego im. Wincentego Witosa w Boninie, Adres: Bonin, działka 22/110, 22/111 Inwestor: Zespół Szkół Centrum Kształcenia Rolniczego im. Wincentego Witosa w Boninie. Opracowała: mgr inŝ. Agnieszka Fedoruk

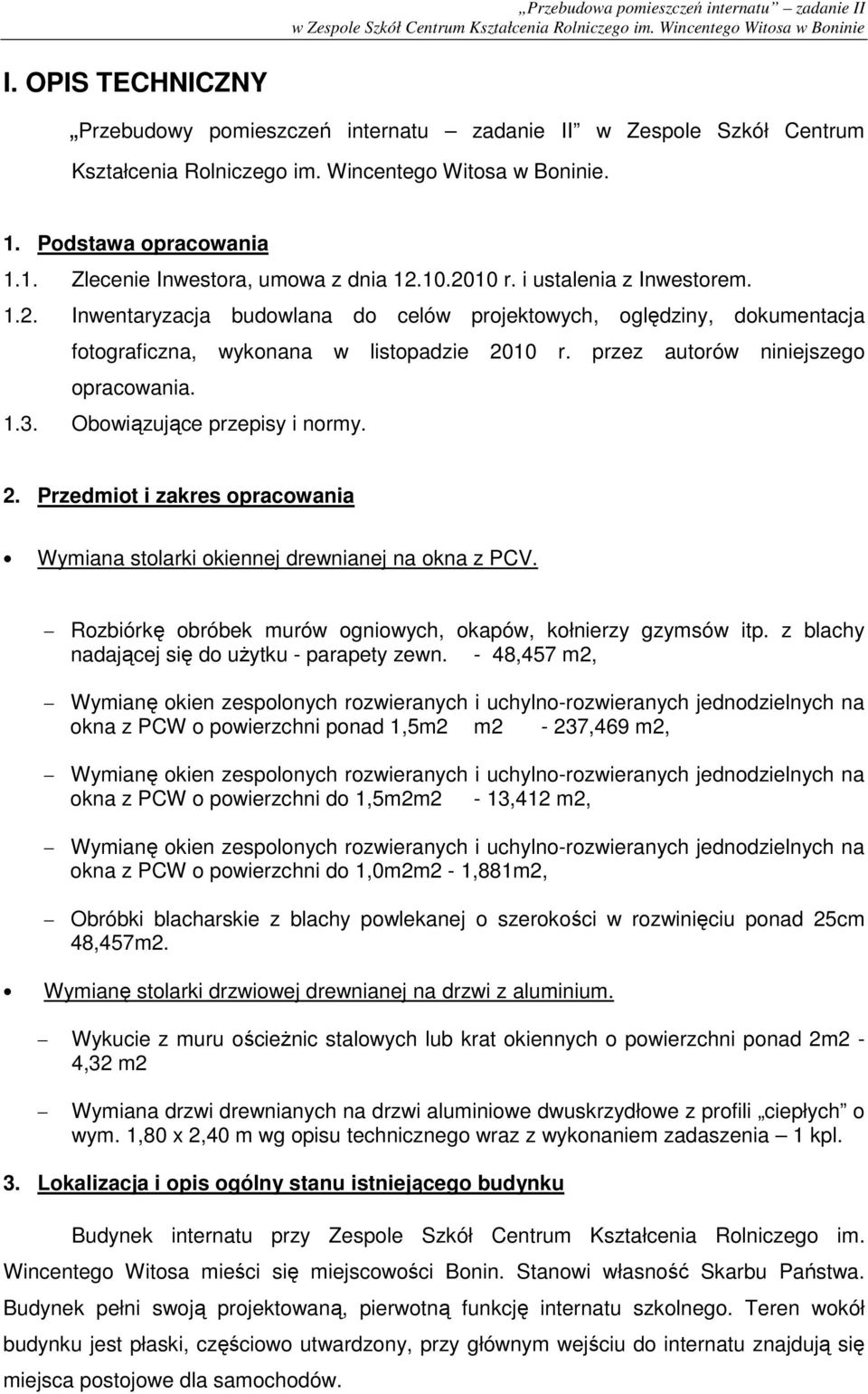

2 I. OPIS TECHNICZNY Przebudowy pomieszczeń internatu zadanie II w Zespole Szkół Centrum Kształcenia Rolniczego im. Wincentego Witosa w Boninie. 1. Podstawa opracowania 1.1. Zlecenie Inwestora, umowa z dnia r. i ustalenia z Inwestorem Inwentaryzacja budowlana do celów projektowych, oględziny, dokumentacja fotograficzna, wykonana w listopadzie 2010 r. przez autorów niniejszego opracowania Obowiązujące przepisy i normy. 2. Przedmiot i zakres opracowania Wymiana stolarki okiennej drewnianej na okna z PCV. Rozbiórkę obróbek murów ogniowych, okapów, kołnierzy gzymsów itp. z blachy nadającej się do uŝytku - parapety zewn. - 48,457 m2, Wymianę okien zespolonych rozwieranych i uchylno-rozwieranych jednodzielnych na okna z PCW o powierzchni ponad 1,5m2 m2-237,469 m2, Wymianę okien zespolonych rozwieranych i uchylno-rozwieranych jednodzielnych na okna z PCW o powierzchni do 1,5m2m2-13,412 m2, Wymianę okien zespolonych rozwieranych i uchylno-rozwieranych jednodzielnych na okna z PCW o powierzchni do 1,0m2m2-1,881m2, Obróbki blacharskie z blachy powlekanej o szerokości w rozwinięciu ponad 25cm 48,457m2. Wymianę stolarki drzwiowej drewnianej na drzwi z aluminium. Wykucie z muru ościeŝnic stalowych lub krat okiennych o powierzchni ponad 2m2-4,32 m2 Wymiana drzwi drewnianych na drzwi aluminiowe dwuskrzydłowe z profili ciepłych o wym. 1,80 x 2,40 m wg opisu technicznego wraz z wykonaniem zadaszenia 1 kpl. 3. Lokalizacja i opis ogólny stanu istniejącego budynku Budynek internatu przy Zespole Szkół Centrum Kształcenia Rolniczego im. Wincentego Witosa mieści się miejscowości Bonin. Stanowi własność Skarbu Państwa. Budynek pełni swoją projektowaną, pierwotną funkcję internatu szkolnego. Teren wokół budynku jest płaski, częściowo utwardzony, przy głównym wejściu do internatu znajdują się miejsca postojowe dla samochodów.

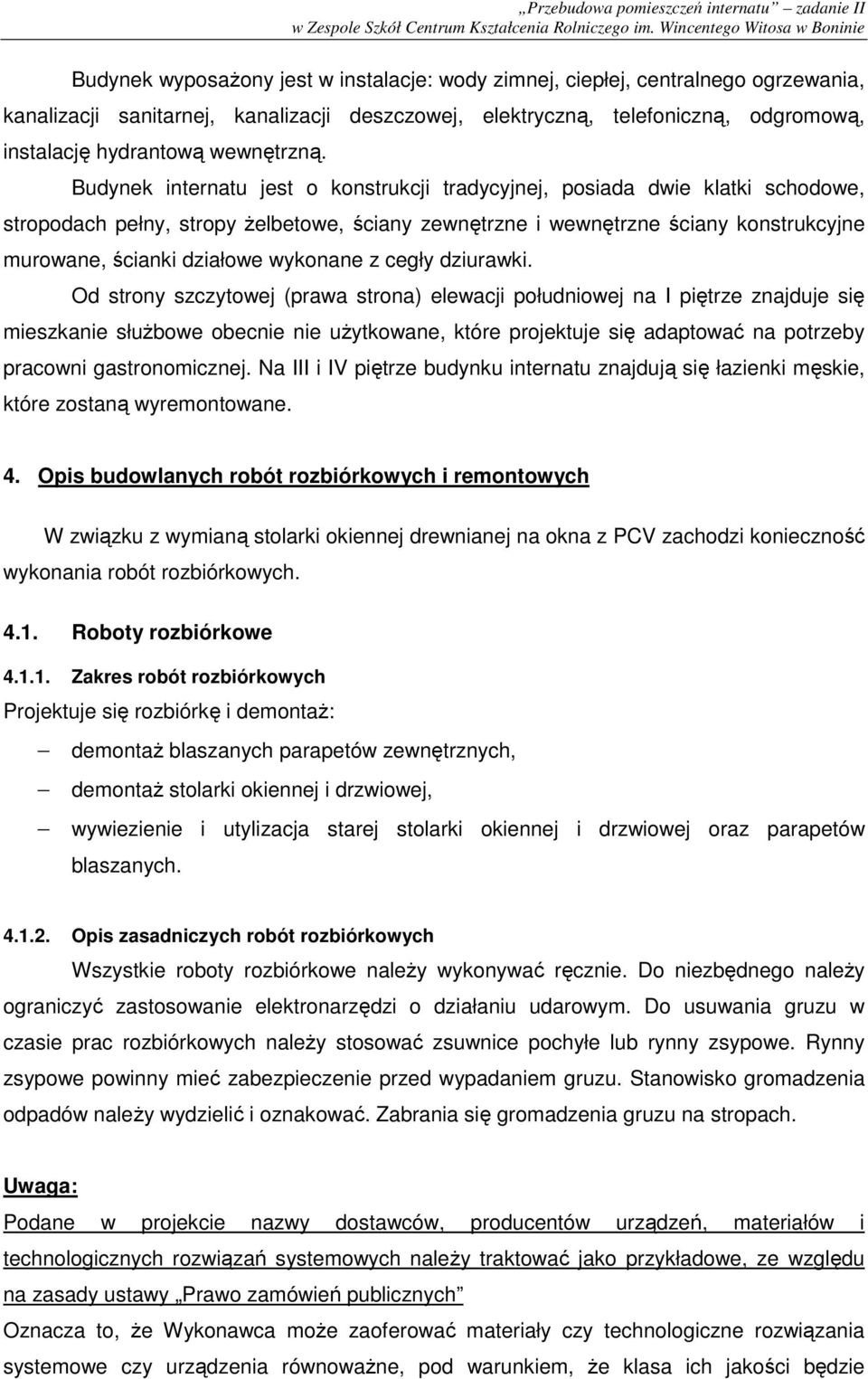

3 Budynek wyposaŝony jest w instalacje: wody zimnej, ciepłej, centralnego ogrzewania, kanalizacji sanitarnej, kanalizacji deszczowej, elektryczną, telefoniczną, odgromową, instalację hydrantową wewnętrzną. Budynek internatu jest o konstrukcji tradycyjnej, posiada dwie klatki schodowe, stropodach pełny, stropy Ŝelbetowe, ściany zewnętrzne i wewnętrzne ściany konstrukcyjne murowane, ścianki działowe wykonane z cegły dziurawki. Od strony szczytowej (prawa strona) elewacji południowej na I piętrze znajduje się mieszkanie słuŝbowe obecnie nie uŝytkowane, które projektuje się adaptować na potrzeby pracowni gastronomicznej. Na III i IV piętrze budynku internatu znajdują się łazienki męskie, które zostaną wyremontowane. 4. Opis budowlanych robót rozbiórkowych i remontowych W związku z wymianą stolarki okiennej drewnianej na okna z PCV zachodzi konieczność wykonania robót rozbiórkowych Roboty rozbiórkowe Zakres robót rozbiórkowych Projektuje się rozbiórkę i demontaŝ: demontaŝ blaszanych parapetów zewnętrznych, demontaŝ stolarki okiennej i drzwiowej, wywiezienie i utylizacja starej stolarki okiennej i drzwiowej oraz parapetów blaszanych Opis zasadniczych robót rozbiórkowych Wszystkie roboty rozbiórkowe naleŝy wykonywać ręcznie. Do niezbędnego naleŝy ograniczyć zastosowanie elektronarzędzi o działaniu udarowym. Do usuwania gruzu w czasie prac rozbiórkowych naleŝy stosować zsuwnice pochyłe lub rynny zsypowe. Rynny zsypowe powinny mieć zabezpieczenie przed wypadaniem gruzu. Stanowisko gromadzenia odpadów naleŝy wydzielić i oznakować. Zabrania się gromadzenia gruzu na stropach. Uwaga: Podane w projekcie nazwy dostawców, producentów urządzeń, materiałów i technologicznych rozwiązań systemowych naleŝy traktować jako przykładowe, ze względu na zasady ustawy Prawo zamówień publicznych Oznacza to, Ŝe Wykonawca moŝe zaoferować materiały czy technologiczne rozwiązania systemowe czy urządzenia równowaŝne, pod warunkiem, Ŝe klasa ich jakości będzie

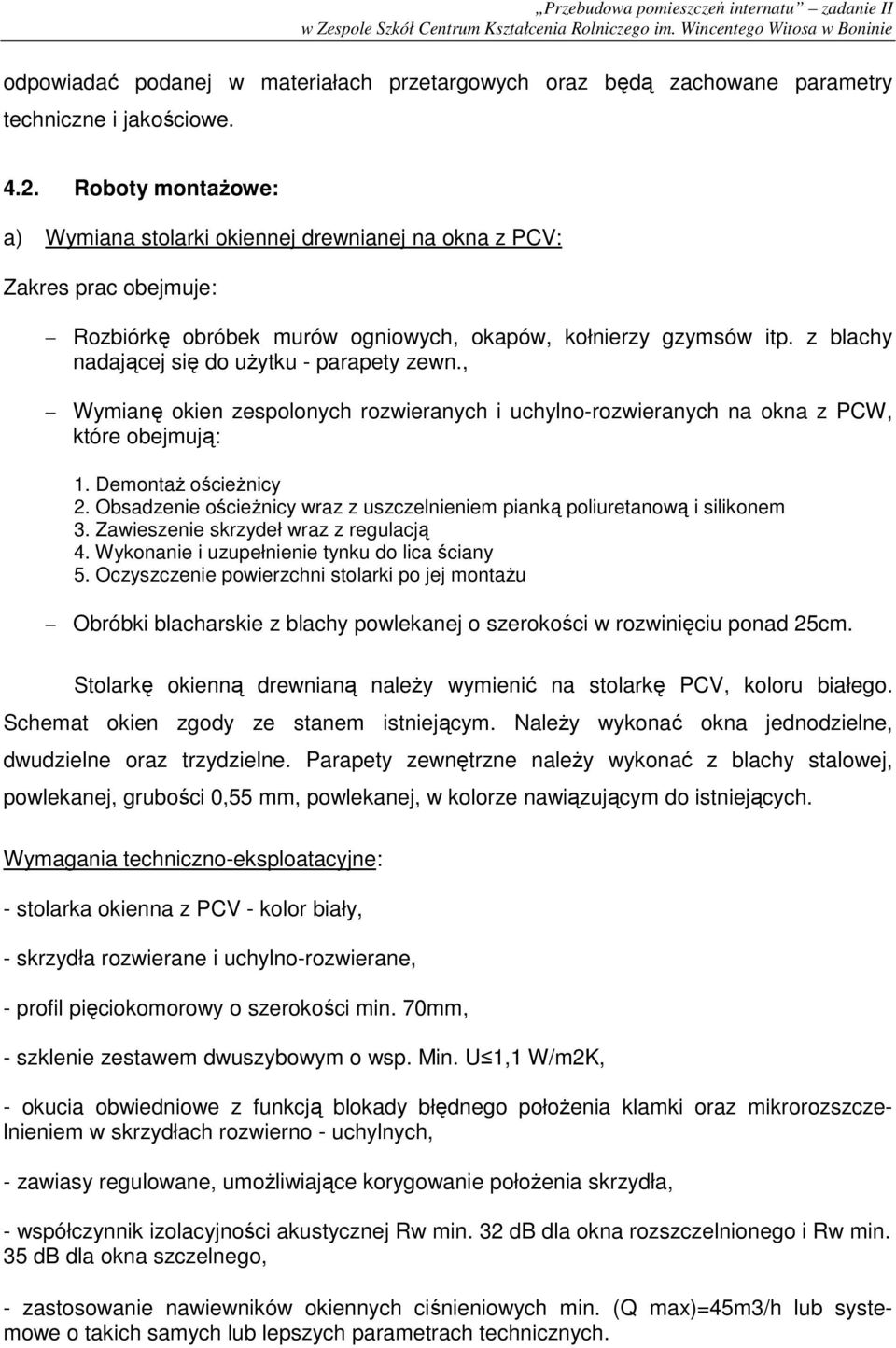

4 odpowiadać podanej w materiałach przetargowych oraz będą zachowane parametry techniczne i jakościowe Roboty montaŝowe: a) Wymiana stolarki okiennej drewnianej na okna z PCV: Zakres prac obejmuje: Rozbiórkę obróbek murów ogniowych, okapów, kołnierzy gzymsów itp. z blachy nadającej się do uŝytku - parapety zewn., Wymianę okien zespolonych rozwieranych i uchylno-rozwieranych na okna z PCW, które obejmują: 1. DemontaŜ ościeŝnicy 2. Obsadzenie ościeŝnicy wraz z uszczelnieniem pianką poliuretanową i silikonem 3. Zawieszenie skrzydeł wraz z regulacją 4. Wykonanie i uzupełnienie tynku do lica ściany 5. Oczyszczenie powierzchni stolarki po jej montaŝu Obróbki blacharskie z blachy powlekanej o szerokości w rozwinięciu ponad 25cm. Stolarkę okienną drewnianą naleŝy wymienić na stolarkę PCV, koloru białego. Schemat okien zgody ze stanem istniejącym. NaleŜy wykonać okna jednodzielne, dwudzielne oraz trzydzielne. Parapety zewnętrzne naleŝy wykonać z blachy stalowej, powlekanej, grubości 0,55 mm, powlekanej, w kolorze nawiązującym do istniejących. Wymagania techniczno-eksploatacyjne: - stolarka okienna z PCV - kolor biały, - skrzydła rozwierane i uchylno-rozwierane, - profil pięciokomorowy o szerokości min. 70mm, - szklenie zestawem dwuszybowym o wsp. Min. U 1,1 W/m2K, - okucia obwiedniowe z funkcją blokady błędnego połoŝenia klamki oraz mikrorozszczelnieniem w skrzydłach rozwierno - uchylnych, - zawiasy regulowane, umoŝliwiające korygowanie połoŝenia skrzydła, - współczynnik izolacyjności akustycznej Rw min. 32 db dla okna rozszczelnionego i Rw min. 35 db dla okna szczelnego, - zastosowanie nawiewników okiennych ciśnieniowych min. (Q max)=45m3/h lub systemowe o takich samych lub lepszych parametrach technicznych.

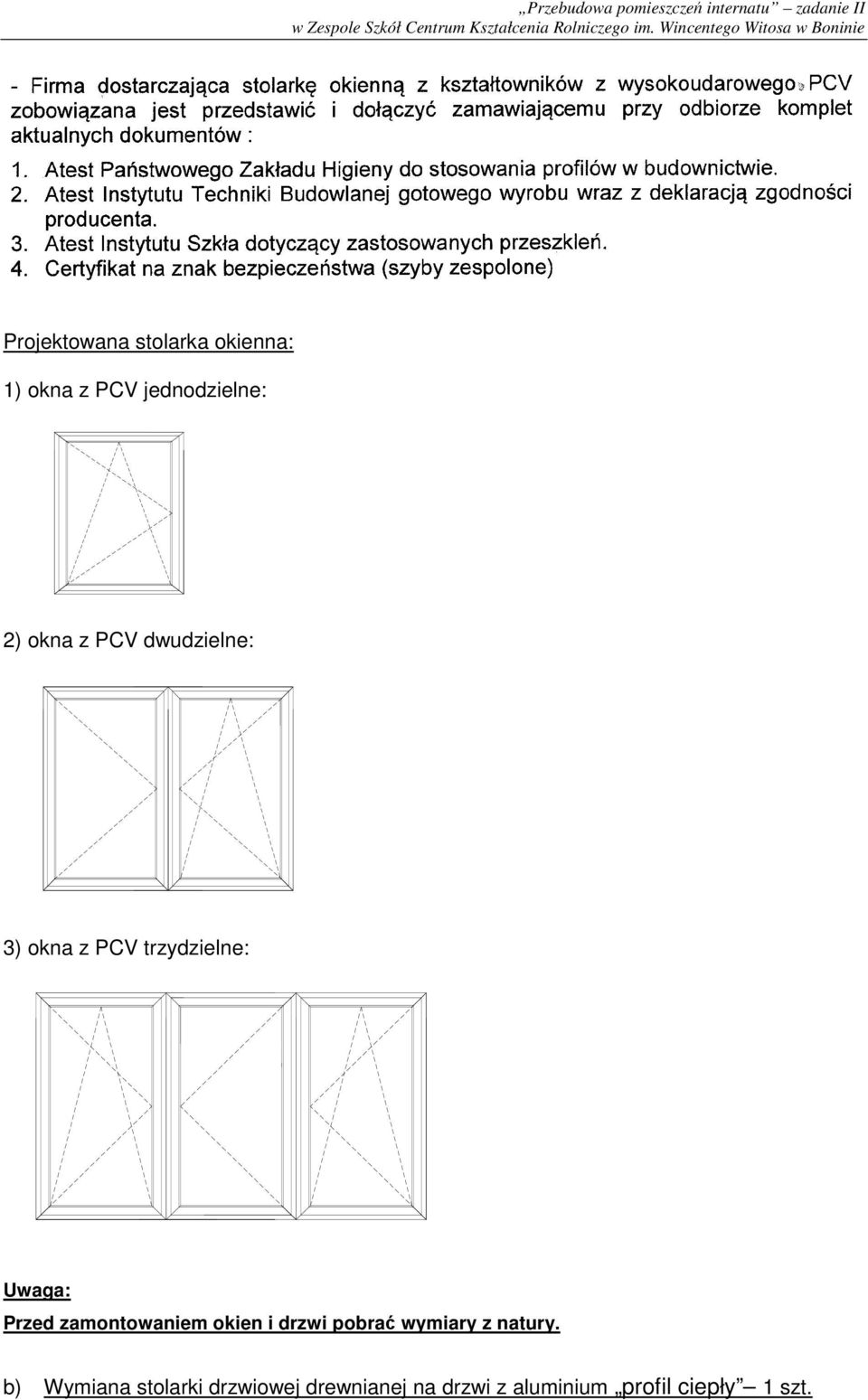

5 Projektowana stolarka okienna: 1) okna z PCV jednodzielne: 2) okna z PCV dwudzielne: 3) okna z PCV trzydzielne: Uwaga: Przed zamontowaniem okien i drzwi pobrać wymiary z natury. b) Wymiana stolarki drzwiowej drewnianej na drzwi z aluminium profil ciepły 1 szt.

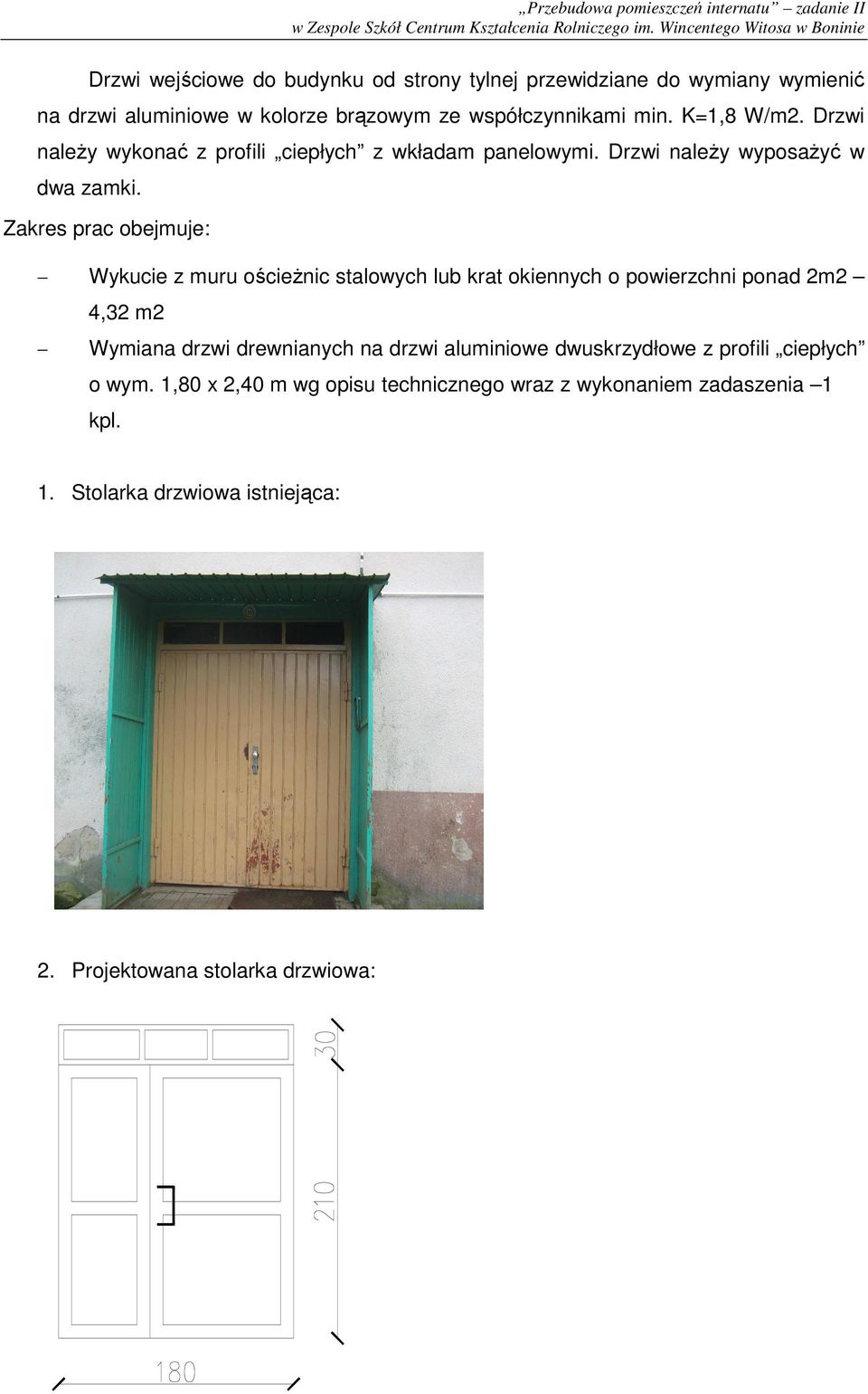

6 Drzwi wejściowe do budynku od strony tylnej przewidziane do wymiany wymienić na drzwi aluminiowe w kolorze brązowym ze współczynnikami min. K=1,8 W/m2. Drzwi naleŝy wykonać z profili ciepłych z wkładam panelowymi. Drzwi naleŝy wyposaŝyć w dwa zamki. Zakres prac obejmuje: Wykucie z muru ościeŝnic stalowych lub krat okiennych o powierzchni ponad 2m2 4,32 m2 Wymiana drzwi drewnianych na drzwi aluminiowe dwuskrzydłowe z profili ciepłych o wym. 1,80 x 2,40 m wg opisu technicznego wraz z wykonaniem zadaszenia 1 kpl. 1. Stolarka drzwiowa istniejąca: 2. Projektowana stolarka drzwiowa:

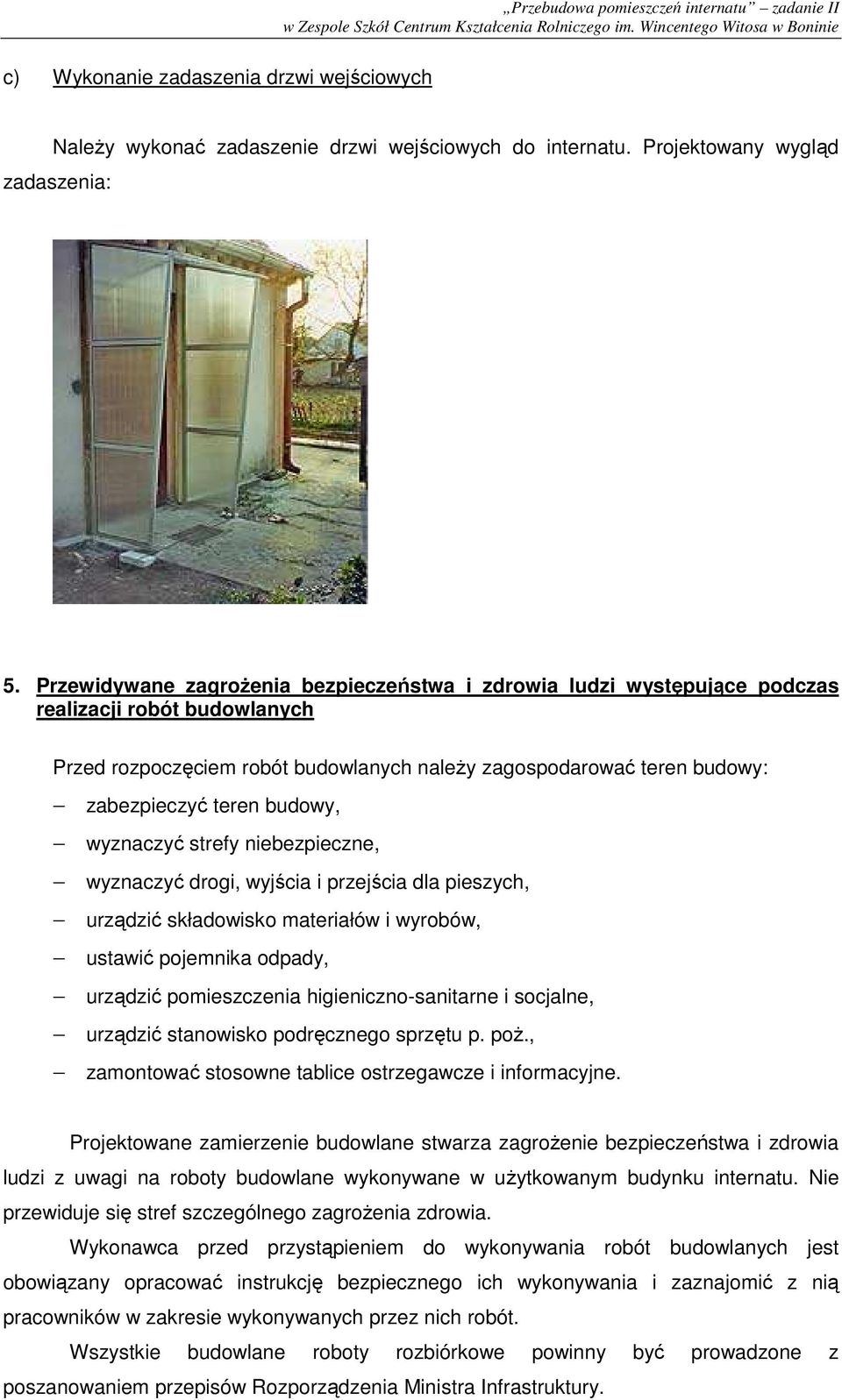

7 c) Wykonanie zadaszenia drzwi wejściowych NaleŜy wykonać zadaszenie drzwi wejściowych do internatu. Projektowany wygląd zadaszenia: 5. Przewidywane zagroŝenia bezpieczeństwa i zdrowia ludzi występujące podczas realizacji robót budowlanych Przed rozpoczęciem robót budowlanych naleŝy zagospodarować teren budowy: zabezpieczyć teren budowy, wyznaczyć strefy niebezpieczne, wyznaczyć drogi, wyjścia i przejścia dla pieszych, urządzić składowisko materiałów i wyrobów, ustawić pojemnika odpady, urządzić pomieszczenia higieniczno-sanitarne i socjalne, urządzić stanowisko podręcznego sprzętu p. poŝ., zamontować stosowne tablice ostrzegawcze i informacyjne. Projektowane zamierzenie budowlane stwarza zagroŝenie bezpieczeństwa i zdrowia ludzi z uwagi na roboty budowlane wykonywane w uŝytkowanym budynku internatu. Nie przewiduje się stref szczególnego zagroŝenia zdrowia. Wykonawca przed przystąpieniem do wykonywania robót budowlanych jest obowiązany opracować instrukcję bezpiecznego ich wykonywania i zaznajomić z nią pracowników w zakresie wykonywanych przez nich robót. Wszystkie budowlane roboty rozbiórkowe powinny być prowadzone z poszanowaniem przepisów Rozporządzenia Ministra Infrastruktury.

8 Prace na wysokości, t.j. prace wykonywane na wysokości 1,0 m od poziomu podłogi lub ziemi, naleŝy prowadzić z zachowaniem szczególnej ostroŝności, z poszanowaniem przepisów rozdziału 8 Rusztowania i ruchome podesty robocze oraz rozdziału 9 Roboty na wysokości. Wszystkie osoby na terenie budowy są zobowiązane stosować niezbędne środki ochrony indywidualnej, t.j. środki ochrony głowy i kończyn (hełmy, środki ochrony kończyn, środki ochrony oczu). Wykonawca przed przystąpieniem do wykonywania robót budowlanych zobowiązany jest zapoznać się szczegółowe z kartami technicznymi producentów wyrobów i systemowych technologii zastosowanych w projekcie. W trakcie robót budowlanych naleŝy bezwzględnie przestrzegać zalecenia oraz środki bezpieczeństwa podane przez producenta w kartach technicznych stosowanych wyrobów budowlanych oraz ściśle przestrzegać instrukcji technologii systemowych. Wszystkie urządzenia techniczne oraz narzędzia powinny spełniać wymagania bezpieczeństwa i higieny pracy, określone w odrębnych przepisach oraz powinny być utrzymywane w stanie sprawności technicznej i czystości zapewniającej uŝytkowanie ich bez szkody dla bezpieczeństwa i zdrowia pracowników oraz stosowane tylko procesach warunkach, do których są przeznaczone. Szczególnej uwagi wymaga zaznajomienie pracowników z zasadami bezpiecznej obsługi urządzeń elektrycznych i stosowania właściwych środków ochrony przeciwpoŝarowej. 6. Uwagi końcowe 6.1. Wszystkie wymiary i rozwiązania projektowe podane w niniejszej dokumentacji oparte zostały na pomiarach inwentaryzacyjnych, oględzinach wykonanych przez autorów niniejszego opracowania. Wszystkie wymiary naleŝy kaŝdorazowo zweryfikować na budowie w trakcie realizacji projektu i o wszystkich stwierdzonych rozbieŝnościach stanu rzeczywistego z podanym i opisanym niniejszym projekcie naleŝy powiadomić projektanta Wszystkie roboty budowlane, uŝyte do robót budowlanych muszą spełniać wymogi dopuszczenia do obrotu i powszechnego stosowania w budownictwie oraz posiadać atest higieniczny PZH, certyfikat na znak bezpieczeństwa, certyfikat zgodności lub deklarację zgodności zgodną z Aprobatą techniczną Instytutu Techniki Budowlanej lub PN (BN) Wszystkie roboty budowlane powinny być wykonywane pod stałym i ciągłym nadzorem osoby posiadającej wiedzę i doświadczenie w zakresie robót budowlanych. Roboty budowlane powinny być wykonane zgonie z Polskimi Normami, instrukcjami, kartami

9 technicznymi producentów i wyrobów i zasadami sztuki budowlanej oraz z poszanowaniem zasad Posiadacz odpadów z rozbiórki jest zobowiązany do postępowania z odpadami zgodnie z wymogami Ustawy o odpadach oraz przepisami o ochronie środowiska. Odpady powinny być segregowane w sposób selektywny: gruz ceglany i betonowy, papa, drewno, szkło, metale, tworzywa sztuczne, odpady innych materiałów i elementów wyposaŝenia. Odpady powinny być gromadzone w stosownych pojemnikach i wywiezione na składowisko odpadów. Opracował: mgr inŝ. Agnieszka Fedoruk

10 Koszalin, listopad 2010 r. Przebudowa pomieszczeń internatu zadanie II
