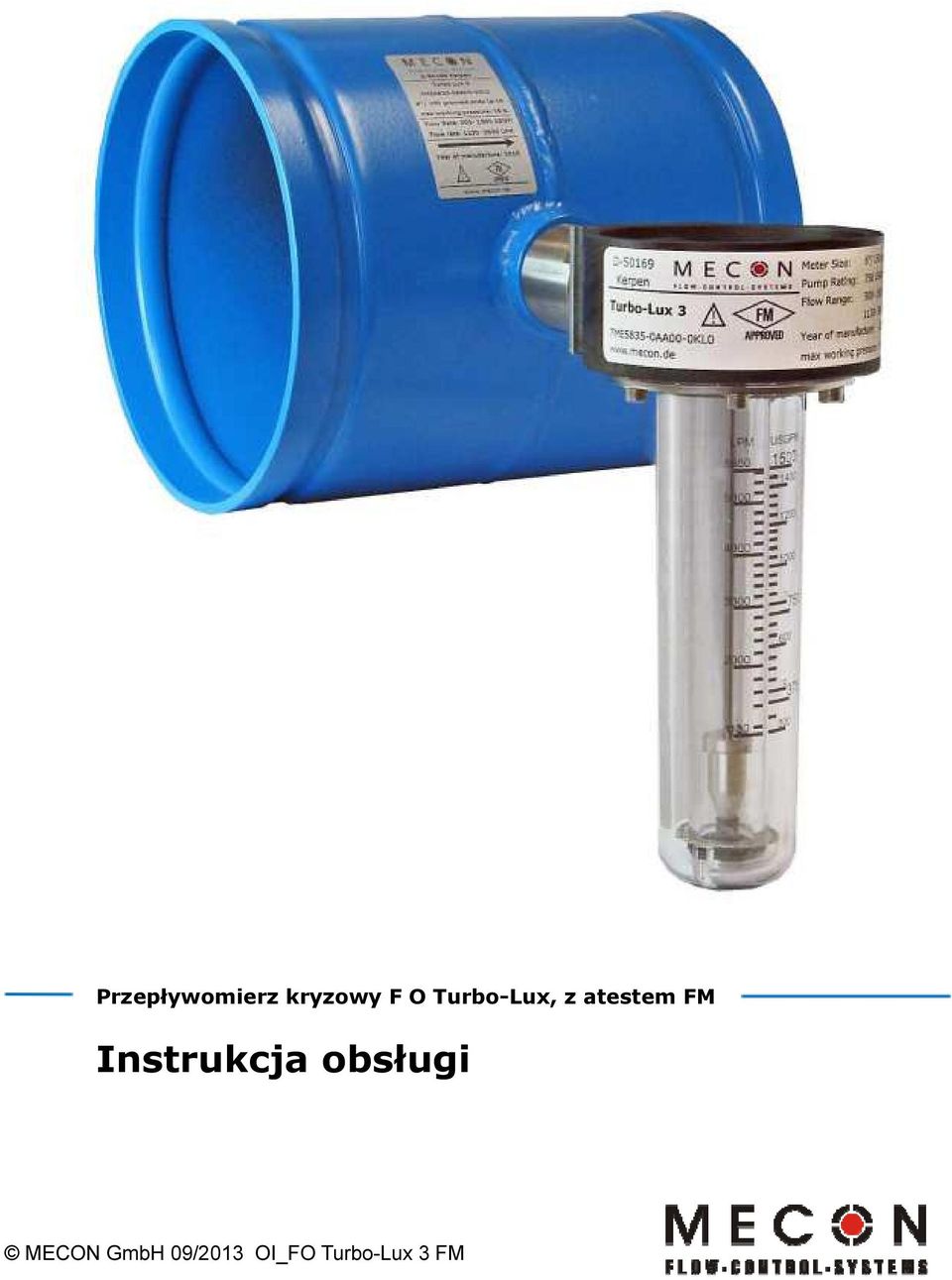

1 Przepływomierz kryzowy F O Turbo-Lux, z atestem FM Instrukcja obsługi MECON GmbH 09/2013 OI_FO Turbo-Lux 3 FM

2 Metryczka Wszelkie prawa zastrzeżone. Kopiowanie niniejszego dokumentu lub jjakiejkolwiek jego części bez uprzedniej pisemnej zgody firmy MECON Flow Control Systems GmbH. Dokument może ulec zmianie bez powiadomienia. Copyright 2013 Prawa autorskie zastrzeżone przez MECON Flow Control Systems GmbH - Röntgenstraße Kerpen Strona 2 / 12 Instrukcja obsługi przepływomierza F O Turbo-Lux 3 FM

3 Spis treści Spis treści 1 Instrukcje dotyczące bezpieczeństwa Przeznaczenie produktu Certyfikaty Informacje producenta odnoszące się do bezpieczeństwa... 4 Wyłączenie odpowiedzialności... 5 Odpowiedzialność za produkt i gwarancja... 5 Informacje ogólne Montaż i sposób działania Instrukcje dotyczące montażu Montaż Budowa i działanie urządzenia Konserwacja Rozpoczęcie pracy 7 4. Opis urządzenia Zakres dostawy Tabliczka znamionowa Kody produktu 9 6. Dane techniczne 10 7 Wymiary i masa 11 Strona 3 / 12 Instrukcja obsługi przepływomierza F O Turbo-Lux 3 FM

4 Instrukcje dotyczące bezpieczeństwa 1 Instrukcje dotyczące bezpieczeństwa 1.1. Przeznaczenie produktu Przepływomierz kryzowy F O Turbo-Lux 3 służy do pomiaru strumienia objętości wody w obwodach zamkniętych. Położenie montażowe i kierunek przepływu mogą być dowolne. Urządzenie jest przeznaczone głównie do montażu w orurowaniu testowym zasilania wodą stałych instalacji gaśniczych. Produkt posiada wymaganą aprobatę FM Approvals Limited. Ostrzeżenie! Odpowiedzialność za właściwy dobór materiałów, obejmujący ich przydatność, przeznaczenie i odporność na korozję, spoczywa wyłącznie na użytkowniku urządzenia. Należy w szczególności zapewnić, że materiały wybrane dla części nawilżanych przepływomierza są odpowiednie dla medium, którego pomiary będą wykonywane. Producent nie ponosi odpowiedzialności za jakiekolwiek szkody powstałe w wyniku niewłaściwego lub niezamierzonego stosowania niniejszego urządzenia. Urządzenie może być stosowane wyłącznie dla zakresów ciśnień i temperatur podanych w instrukcji obsługi. 1.2 Certyfikaty Deklaracja zgodności z dyrektywą ciśnieniową 97/23/WE Zgodność z Aprobatą Techniczną Class Number 1046, wydaną przez FM Approvals Limited Najbardziej niebezpiecznymi dopuszczalnymi mediami są płyny z Grupy Informacje producenta odnoszące się do bezpieczeństwa Wyłączenie odpowiedzialności Producent nie ponosi odpowiedzialności za jakiekolwiek szkody spowodowane użyciem urządzenia, w tym, między innymi za szkody bezpośrednie, pośrednie, przypadkowe, karne lub następcze. Każdy produkt zakupiony od producenta jest objęty gwarancją, zgodnie z odpowiednią dokumentacją produktu i naszymi Ogólnymi Warunkami Gwarancji. Producent zastrzega sobie prawo do zmiany treści dokumentów, w tym również treści niniejszej klauzuli wyłączenia odpowiedzialności, bez powiadamiania, i w żaden sposób nie odpowiada za skutki takich zmian. Strona 4 / 12 Instrukcja obsługi przepływomierza F O Turbo-Lux 3 FM

5 Montaż i sposób działania Odpowiedzialność za produkt i gwarancja Odpowiedzialność związana z przydatnością niniejszego urządzenia dla danego zastosowania spoczywa wyłącznie na użytkowniku. Firma Mecon GmbH nie ponosi żadnej odpowiedzialności za konsekwencje wynikające z niewłaściwego użytkowania, modyfikacji lub napraw urządzenia, które zostały przeprowadzone przez klienta bez uprzedniej konsultacji. W przypadku reklamacji, kwestionowane części muszą być zwrócone do nas, chyba że uzgodniono inaczej. Informacje ogólne Aby uniknąć obrażeń użytkownika lub uszkodzenia urządzenia, przed uruchomieniem urządzenia należy dokładnie zapoznać się z informacjami zawartymi w niniejszej instrukcji obsługi. Niniejsza instrukcja zawiera informacje niezbędne do prawidłowego montażu, eksploatacji i konserwacji urządzenia. Nie obejmuje ona urządzeń o specjalnej konstrukcji, do specjalnych zastosowań, a także modeli niestandardowych. 2 Montaż i sposób działania 2.1. Instrukcje dotyczące montażu Ważne! Przed wysyłką wszystkie urządzenia są dokładnie sprawdzane pod kątem ich prawidłowego działania. Przy odbiorze należy dokładnie sprawdzić, czy opakowanie zewnętrzne nie jest uszkodzone i czy nie ma oznak niewłaściwego obchodzenia się z przesyłką. Uszkodzenia należy zgłosić przewoźnikowi oraz lokalnemu sprzedawcy. W takich przypadkach należy opisać uszkodzenie i podać typ i numer seryjny urządzenia. Ważne! Urządzenie należy rozpakowywać ostrożnie, aby go nie uszkodzić. Ważne! Należy sprawdzić kompletność dostawy z wykazem zawartości. Należy również sprawdzić tabliczkę znamionową, aby upewnić się, ze dostarczony przepływomierz jest zgodny z zamówieniem. 2.2 Montaż Montaż różnicowego przetwornika ciśnienia Przed różnicowym przetwornikiem ciśnienia oraz za nim należy zapewnić prosty odcinek stabilizujący ciśnienie, o długości uzależnionej od średnicy nominalnej rury. Generalnie, przed membraną powinien to być odcinek o długości 10x D, za membraną natomiast 5x D. Przetwornik może być zamontowany w dowolnym miejscu przebiegu instalacji, w położeniu poziomym lub pionowym (Rys. 1). Ważnym jest jednakże, aby kierunek przepływu był zgodny z kierunkiem oznaczonym strzałką na urządzeniu, a rurka impulsowa (Rys. 2, nr 7) znajdowała się w położeniu poziomym. Należy zapewnić odpowiednią ilość miejsca do zamocowania bocznego manometru. Dla uzyskania prawidłowej tolerancji tolerancji pomiarowej istotny jest montaż urządzenia równo w osi centralnej rurociągu. Przesunięcie względem tej osi nie może przekraczać 0,5 mm. Strona 5 / 12 Instrukcja obsługi przepływomierza F O Turbo-Lux 3 FM

6 Montaż i sposób działania Montaż bocznego manometru Boczny manometr może być stosowany dla wszystkich wymienionych rozmiarów orurowania. Przed odkręcaniem zaślepki (Rys. 3, nr 10), przewód rurowy musi być opróżniony, aby zapobiec wydostaniu się cieczy. Manometr jest podłączany i mocowany za pomocą nakrętki (Rys. 2, nr 9). Musi być zawsze montowany w pozycji pionowej tak, aby pływak (Rys. 2, nr 4), mógł poruszać się swobodnie wewnątrz rurki. Należy usunąć wszelkie ciała obce, które przedostały się przez filtr. Zaostrzenie nakrętki lub kubka powinny być wykonywane ręcznie, jak to możliwe. Gwinty należy nasmarować. Aby uniknąć uderzeń ciśnienia powietrza, napełnienie rurki manometru wodą powinno nastąpić powoli Sposób działania Przepływomierz kryzowy FO Turbo-Lux 3 składa się z różnicowego przetwornika ciśnienia (Rys. 2, nr 1) mocowanego trwale i zdejmowalnego manometru bocznego (Rys. 2, nr 2). Manometr zawiera stożkową rurę szklaną (Rys. 2, nr 3) z pływakiem (Rys. 2, nr 4). Woda przepływa pionowo od góry do dołu przez rurkę przepływową umieszczoną na górnym końcu manometru mocowanego do panelu bocznego (Rys. 2, nr 5). Filtr (Rys. 2, nr 13) na wlocie w znacznym stopniu zapobiega przedostawaniu się ciał obcych. Wlot i wylot manometru są usytuowane koncentrycznie tak, że manometr łatwo mocuje się do trwale montowanego elementu podstawowego. 2.4 Utrzymanie i konserwacja Jeśli filtr (Rys. 2, nr 13) został zatkany przez osady, przepływomierz musi zostać dostarczony do producenta w celu oczyszczenia i przetestowania urządzenia. Należy dopilnować, aby uszczelka o-ring (Rys. 2, nr 8) i gwint kryzy M 30 x 1,5 były nasmarowane odpowiednim środkiem smarującym. Strona 6 / 12 Instrukcja obsługi przepływomierza F O Turbo-Lux 3 FM

7 Rozpoczęcie pracy 3 Rozpoczęcie pracy Należy odczytać dokładną wartość gdy zostanie osiągnięty stały przepływ, a położenie pływaka się ustabilizuje. Rurociąg musi zawsze być wypełniony. Odczytać wartość wskazywaną dla największej średnicy pływaka. Ważne jest, aby podczas uruchamiania pompy, zawór otworu wlotowego manometru nie był zamknięty (w kierunku przepływu), aby uniknąć wstrząsów ciśnieniowych lub wahania ciśnienia, które mogą doprowadzić do uszkodzenia manometru. Podczas oddawania do eksploatacji i podczas rozruchu manometru, w jego górnej części będą na początku gromadzić się pęcherzyki powietrza, które muszą być usunięte. W tym celu należy nieco poluzować nakrętkę przyłączeniową (Rys. 2, nr 9) podczas pracy urządzenia i obrócić manometr o 360, żeby pozbyć się pęcherzyków powietrza. Następnie należy z powrotem dokręcić nakrętkę. Odczyt wartości Na skali przepływu podane są wartości w litrach na minutę (lpm), galonach amerykańskich na minutę (USGPM) oraz procentowo (100% = moc znamionowa pompy), dla każdej średnicy nominalnej i zakresu pracy przepływomierza Poniższa tabela dostarcza więcej informacji o skali odczytu dla przepływomierza. Rozmiar Moc znamionowa pompy USGPM Zakres przepływu USGPM USGPM Skok Gradacja Zkres przepływu lpm 2 / / / / / / / / / / / / / / lpm Skok Gradacja Strona 7 / 12 Instrukcja obsługi przepływomierza F O Turbo-Lux 3 FM

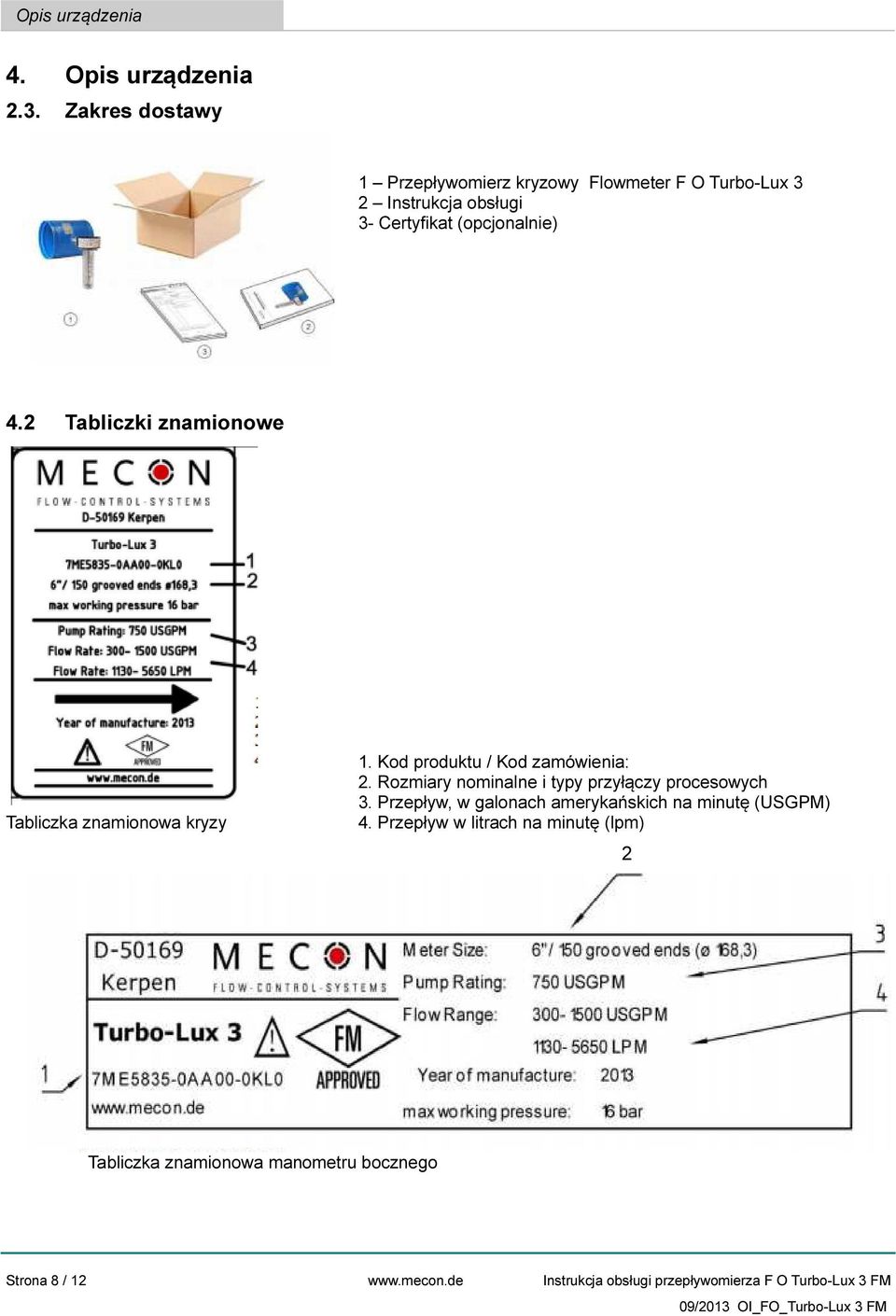

8 Opis urządzenia 4. Opis urządzenia 2.3. Zakres dostawy 1 Przepływomierz kryzowy Flowmeter F O Turbo-Lux 3 2 Instrukcja obsługi 3- Certyfikat (opcjonalnie) 4.2 Tabliczki znamionowe Tabliczka znamionowa kryzy 1. Kod produktu / Kod zamówienia: 2. Rozmiary nominalne i typy przyłączy procesowych 3. Przepływ, w galonach amerykańskich na minutę (USGPM) 4. Przepływ w litrach na minutę (lpm) 2 Tabliczka znamionowa manometru bocznego Strona 8 / 12 Instrukcja obsługi przepływomierza F O Turbo-Lux 3 FM

9 Kody produktowe Kod do zamówień Rozmiar nominalny Moc znamionowa pompy Zakres przepływu USGPM USGPM lpm 7ME5835-0AA00-0EB0 2 / 50 łącza rowkowane (60,3) ME5835-0AA00-0GD0 3 / 80 łącza rowkowane (88,9) ME5835-0AA00-0GE0 3 / 80 łącza rowkowane (88,9) ME5835-0AA00-0HF0 4 / 100 łącza rowkowane (114,3) ME5835-0AA00-0HG0 4 / 100 łącza rowkowane (114,3) ME5835-0AA00-0HH0 4 / 100 łącza rowkowane (114,3) ME5835-0AA00-0HJ0 4 / 100 łącza rowkowane (114,3) ME5835-0AA00-0KL0 6 / 150 łącza rowkowane (168,3) ME5835-0AA00-0KM0 6 / 150 łącza rowkowane (168,3) ME5835-0AA00-0KN0 6 / 150 łącza rowkowane (168,3) ME5835-0AA00-0LP0 8 / 200 łącza rowkowane (219,1) ME5835-0AA00-0LQ0 8 / 200 łącza rowkowane (219,1) ME5835-0AA00-0LR0 8 / 200 łącza rowkowane (219,1) ME5835-0AA00-0LS0 8 / 200 łącza rowkowane (219,1) Strona 9 / 12 Instrukcja obsługi przepływomierza F O Turbo-Lux 3 FM

10 Dane techniczne 6 Dane techniczne Zasada pomiaru Wlot Kryza pomiarowa z rotametrem jako wskaźnikiem Rozmiar nominalny 2 / 50 łącza rowkowane (60,3) 3 / 80 łącza rowkowane (88,9) 4 / 100 łącza rowkowane (114,3) 6 / 150 łącza rowkowane (168,3) 8 / 200 łącza rowkowane (219,1) Limit ciśnienia Dokładność pomiaru Warunki użytkowania Temperatura graniczna Medium: Budowa / materiał max. 16 bar (232 psi) ±2 % przepływu maksymalnego max. 50 C (122 F) woda - różnicowy przetwornik ciśnienia stal nierdzewna / stal - rurka impulsowa różnicy ciśnień mosiądz - pływak stal nierdzewna - wlot manometru stal nierdzewna - filtr stal nierdzewna - uszczelka Perbunan certyfikaty Klasyfikacja wg dyrektywy ciśnieniowej (97/23/WE) Dla płynów Grupy 2, zgodny z wymaganiami art. 3 ust. 3 (Dobre praktyki inżynieryjne - SEP) Aprobata FM Wersja z przyłączami rowkowanymi może być stosowana wyłącznie ze złączkami producentów posiadających aprobaty FM, jak Minimax, Modgal i Victaulic (oprócz złączek do rur typu "Style 77"). Strona 10 / 12 Instrukcja obsługi przepływomierza F O Turbo-Lux 3 FM

11 7 Wymiary i masa Wymiary i masa Rys. 2 Przepływomierz F O Turbo-Lux 3, Rysunek i wymiary 2 / 50 4 / 100 w mm (calach) 1 Różnicowy przetwornik ciśnienia 2 Manometr boczny 3 Rurka pomiarowa 4 Pływak 5 Zawór manometru 7 Rurka impulsowa różnicy ciśnień 8 O-Ring 9 Zaślepka gwintowana 10 Zaślepka 11 O-Ring 12 Uszczelka 13 Filtr Rys. 3 Przepływomierz F O Turbo-Lux 3, Rysunek i wymiary 6 / / 200 w mm (calach) długość A ± 0,5 mm (cale) Wymiary ØD ± 0,5 mm (cale) Masa kg (funty) 2 / (2.36) 60,3 (2.37) 2,0 (4.4) 3 / (2.95) 88,9 (3.50) 2,3 (5.1) 4 / (3.43) 114,3 (4.50) 2,8 (6.2) 6 / (4.49) 168,3 (6.63) 3,7 (8.2) 8 / (5.51) 219,1 (8.63) 4,7 (10.4) Strona 11 / 12 Instrukcja obsługi przepływomierza F O Turbo-Lux 3 FM
