KRYZA POMIAROWA Cim 3723B

Transkrypt

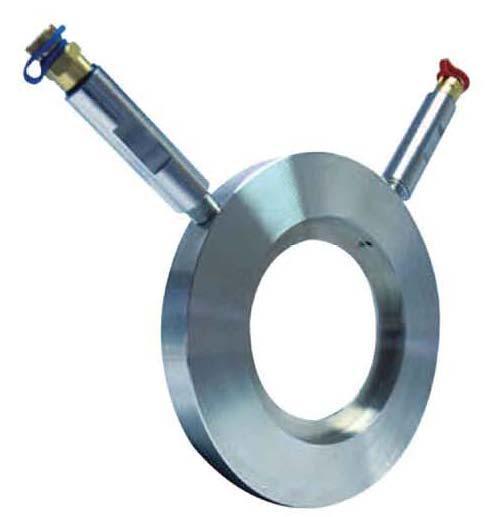

1 INFORMACJA TECHNICZNA technologiczne rozwiązania KRYZA POMIAROWA Cim 3723B Opis Cim 721 jest stałą kryzą do precyzyjnego pomiaru ciśnienia różnicowego i związanym z tą wielkością przepływem. Cim 3723B wykonane są ze stali nierdzewnej AISI 304 i dostępne są w zakresie średnic od DN 50 do DN 300 dla kołnierzy zgodnych z normą EN Są odpowiednie do zastosowań zarówno w instalacjach wody użytkowej, grzewczych jak i chłodniczych o ciśnieniu roboczym do 16 bar oraz w zakresie temperatur od -10 C do +120 C. Najważniejszymi cechami Cim 3723B są: Możliwość łączenia z zaworami równoważącymi (np. Cim 3739B). Wysoka dokładność pomiaru przepływu, w zakresie ± 5% jego wartości nominalnej, bez względu na nastawę zaworu. Wykonanie zgodne z normą BS Dwa króćce pomiarowe do podłączenia dowolnego manometru różnicowego. Strona 1 z 12

2 Instalacja Przed instalacją Cim 3723B, upewnij się że wewnątrz kryzy oraz rurociągu nie znajdują się zanieczyszczenia lub ciała obce mogące uszkodzić króćce pomiarowe lub powodować burzliwy (turbulentny) przepływ czynnika roboczego. Podczas instalacji kryzy należy przed nią pozostawić prosty odcinek rurociągu o długości 5 średnic nominalnych. Znacznik kierunku przepływu na korpusie kryzy musi wskazywać kierunek zgodny z kierunkiem przepływu w rurociągu. Kryza powinna być zamontowana króćcem z czerwonym paskiem zaślepki od strony wlotu i niebieskim od strony wylotu. Dla regulacji przepływu Cim 3723B może być połączona z zaworem równoważącym (np. Cim 3739B). W takim wypadku kryza winna być przyłączona do zaworu od strony wlotowej. Jeżeli kryza Cim 3723B ma być zainstalowana bez zaworu, należy za nią pozostawić prosty odcinek rurociągu o długości 2 średnic nominalnych. Połączenie pomiędzy kryzą a kołnierzami powinno być dokładne i zgodne z parametrami roboczymi instalacji. Należy zwrócić uwagę na osiowość połączenia aby uniknąć zawężenia średnicy wewnętrznej rurociągu. Śruby na kołnierzach dokręcane powinny być stopniowo i naprzeciwlegle, aby uniknąć skrzywienia kryzy. Jeżeli Cim 3723B instalowana jest na poziomym rurociągu, jej króćce pomiarowe powinny być skierowane ku górze pod kątem 45, aby uniknąć osadzania się nieczystości w gniazdach króćców. W przypadku gdy instalacja przebiega pod sufitem, i w rezultacie nie ma możliwości takiego montażu (brak miejsca dla igieł pomiarowych), Cim 3723B może być zainstalowana króćcami w dół, ale zawsze pod kątem 45. Jeżeli Cim 3723B jest instalowana na pionowym rurociągu, nie ma znaczenia w którym kierunku skierowane są jej króćce. Podczas montażu kryzy należy zawsze uwzględnić co najmniej 100 mm wolnej przestrzeni ponad króćcami, niezbędnej do wsunięcia w nie igieł pomiarowych. Kryzy dostarczane są z niezamontowanymi króćcami pomiarowymi i ich przedłużkami. Wkręć przedłużki w gniazda kryzy za pomocą klucza maszynowego (wykluczone jest stosowanie kluczy rurowych). Moment siły niezbędny do wkręcenia przedłużki winien być przyłożony na wyfrezowania na jej powierzchni. Następnie w górne gniazda przedłużek wkręć króćce pomiarowe. Upewnij się czy króciec z czerwonym paskiem zaślepki znajduje się od strony wlotu. Do montażu przedłużek i króćców używaj właściwych środków uszczelniających. Dla zapewnienia precyzji pomiaru ciśnienia różnicowego, instalacja powinna być odpowietrzona. Pomiar ciśnienia różnicowego i przepływu Wykręć zaślepki z króćców pomiarowych kryzy i wsuń w króćce, do końca, igły pomiarowe elektronicznego manometru różnicowego Cim 726. Kolorowe paski zaślepek króćców oznaczają: Czerwony: wartość odczytana na tym króćcu jest ciśnieniem wlotowym; Niebieski: wartość odczytana na tym króćcu jest ciśnieniem wylotowym. Jeśli nie posiadasz elektronicznego manometru Cim 726, ciśnienie.różnicowe możesz odczytać używając zwykłych manometrów a związaną z nim wielkość przepływu odczytać z wykresów umieszczonych w Strona 2 z 12

3 rozdziale Wykresy i tabele niniejszej ulotki. Po zakończeniu pomiaru, ostrożnie wyciągnij igły pomiarowe z króćców. Podczas wyciągania może nastąpić niewielki wyciek czynnika roboczego. Nakręć zaślepki na króćce. Konserwacja Co do zasady, kryzy pomiarowe nie wymagają konserwacji. W przypadku jednak, gdyby jakiś komponent kryzy wymagał demontażu, upewnij się że instalacja nie jest pod ciśnieniem. Tabela poniżej zawiera wymiary kryz Cim 3723B Legenda: 1. Korpus kryzy; 2. Przedłużka; 3. Króciec pomiarowy. Fig 2 DN A B C Strona 3 z 12

4 Wykresy i tabele Cim 3723B DN 50 Wartości zarejestrowane na króćcach umieszczonych przed i za kryzą (przepływ w m 3 /h przy spadku ciśnienia 1bar) DN 50 47,5 Strona 4 z 12

5 Cim 3723B DN 65 Wartości zarejestrowane na króćcach umieszczonych przed i za kryzą (przepływ w m 3 /h przy spadku ciśnienia 1bar) DN 65 88,5 Strona 5 z 12

6 Cim 3723B DN 80 Wartości zarejestrowane na króćcach umieszczonych przed i za kryzą (przepływ w m 3 /h przy spadku ciśnienia 1bar) DN ,6 Strona 6 z 12

7 Cim 3723B DN 100 Wartości zarejestrowane na króćcach umieszczonych przed i za kryzą (przepływ w m 3 /h przy spadku ciśnienia 1bar) DN ,1 Strona 7 z 12

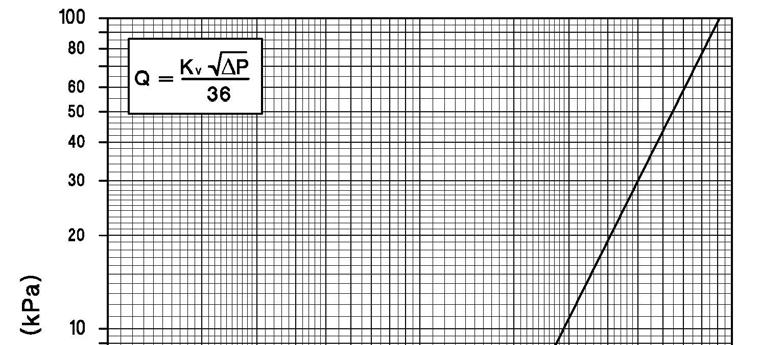

8 Cim 3723B DN 125 Wartości zarejestrowane na króćcach umieszczonych przed i za kryzą (przepływ w m 3 /h przy spadku ciśnienia 1bar) DN ,8 Strona 8 z 12

9 Cim 3723B DN 150 Wartości zarejestrowane na króćcach umieszczonych przed i za kryzą (przepływ w m 3 /h przy spadku ciśnienia 1bar) DN ,5 Strona 9 z 12

10 Cim 3723B DN 200 Wartości zarejestrowane na króćcach umieszczonych przed i za kryzą (przepływ w m 3 /h przy spadku ciśnienia 1bar) DN ,0 Strona 10 z 12

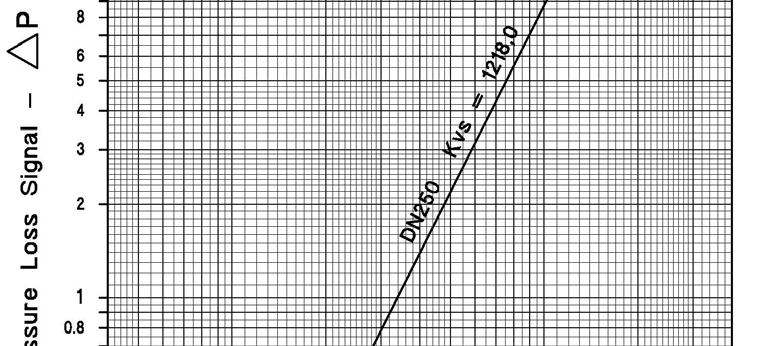

11 Cim 3723B DN 250 Wartości zarejestrowane na króćcach umieszczonych przed i za kryzą (przepływ w m 3 /h przy spadku ciśnienia 1bar) DN ,0 Strona 11 z 12

12 Cim 3723B DN 300 Wartości zarejestrowane na króćcach umieszczonych przed i za kryzą (przepływ w m 3 /h przy spadku ciśnienia 1bar) DN ,0 Strona 12 z 12
