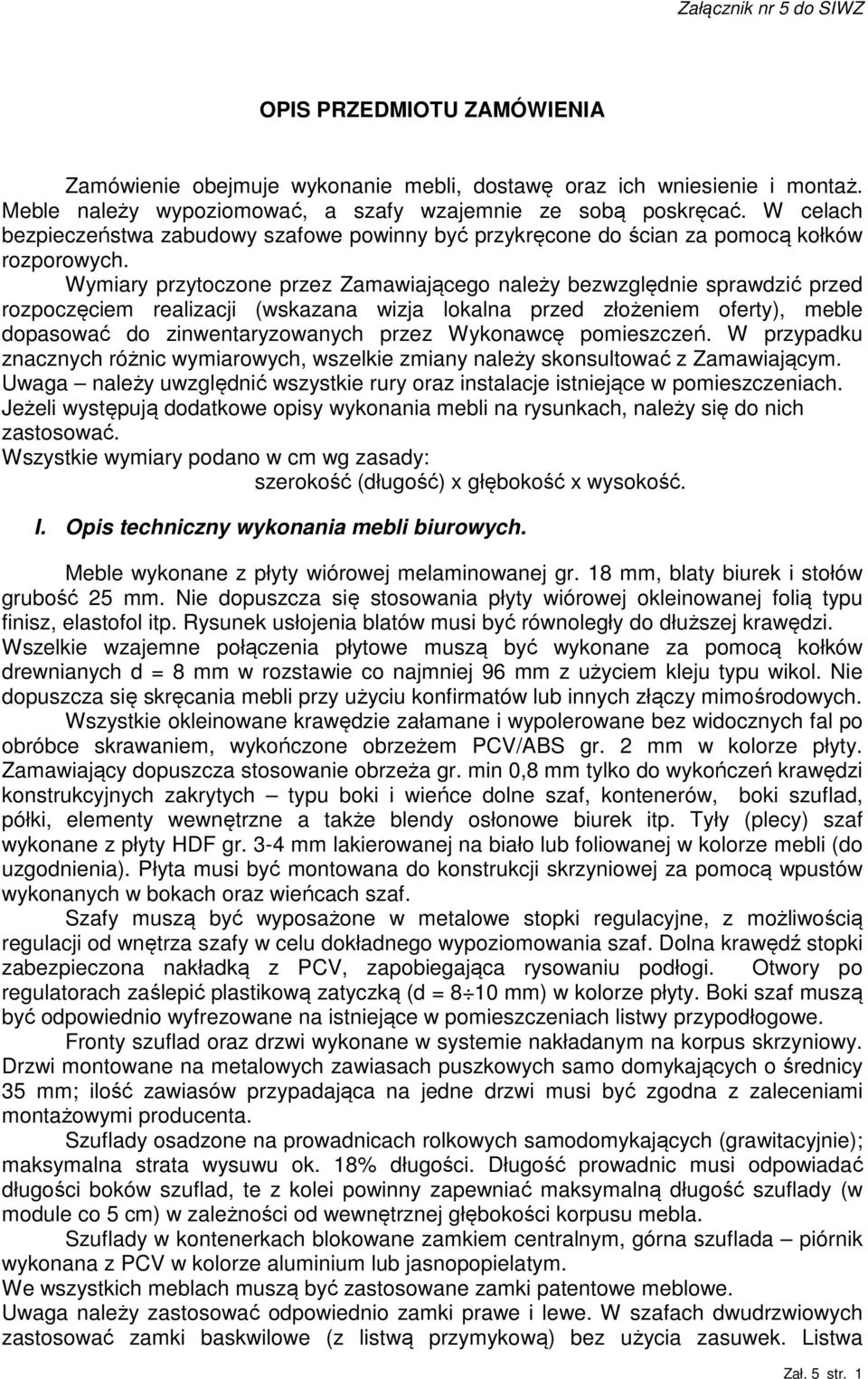

1 Załącznik nr 5 do SIWZ OPIS PRZEDMIOTU ZAMÓWIENIA Zamówienie obejmuje wykonanie mebli, dostawę oraz ich wniesienie i montaż. Meble należy wypoziomować, a szafy wzajemnie ze sobą poskręcać. W celach bezpieczeństwa zabudowy szafowe powinny być przykręcone do ścian za pomocą kołków rozporowych. Wymiary przytoczone przez Zamawiającego należy bezwzględnie sprawdzić przed rozpoczęciem realizacji (wskazana wizja lokalna przed złożeniem oferty), meble dopasować do zinwentaryzowanych przez Wykonawcę pomieszczeń. W przypadku znacznych różnic wymiarowych, wszelkie zmiany należy skonsultować z Zamawiającym. Uwaga należy uwzględnić wszystkie rury oraz instalacje istniejące w pomieszczeniach. Jeżeli występują dodatkowe opisy wykonania mebli na rysunkach, należy się do nich zastosować. Wszystkie wymiary podano w cm wg zasady: szerokość (długość) x głębokość x wysokość. I. Opis techniczny wykonania mebli biurowych. Meble wykonane z płyty wiórowej melaminowanej gr. 18 mm, blaty biurek i stołów grubość 25 mm. Nie dopuszcza się stosowania płyty wiórowej okleinowanej folią typu finisz, elastofol itp. Rysunek usłojenia blatów musi być równoległy do dłuższej krawędzi. Wszelkie wzajemne połączenia płytowe muszą być wykonane za pomocą kołków drewnianych d = 8 mm w rozstawie co najmniej 96 mm z użyciem kleju typu wikol. Nie dopuszcza się skręcania mebli przy użyciu konfirmatów lub innych złączy mimośrodowych. Wszystkie okleinowane krawędzie załamane i wypolerowane bez widocznych fal po obróbce skrawaniem, wykończone obrzeżem PCV/ABS gr. 2 mm w kolorze płyty. Zamawiający dopuszcza stosowanie obrzeża gr. min 0,8 mm tylko do wykończeń krawędzi konstrukcyjnych zakrytych typu boki i wieńce dolne szaf, kontenerów, boki szuflad, półki, elementy wewnętrzne a także blendy osłonowe biurek itp. Tyły (plecy) szaf wykonane z płyty HDF gr. 3-4 mm lakierowanej na biało lub foliowanej w kolorze mebli (do uzgodnienia). Płyta musi być montowana do konstrukcji skrzyniowej za pomocą wpustów wykonanych w bokach oraz wieńcach szaf. Szafy muszą być wyposażone w metalowe stopki regulacyjne, z możliwością regulacji od wnętrza szafy w celu dokładnego wypoziomowania szaf. Dolna krawędź stopki zabezpieczona nakładką z PCV, zapobiegająca rysowaniu podłogi. Otwory po regulatorach zaślepić plastikową zatyczką (d = 8 10 mm) w kolorze płyty. Boki szaf muszą być odpowiednio wyfrezowane na istniejące w pomieszczeniach listwy przypodłogowe. Fronty szuflad oraz drzwi wykonane w systemie nakładanym na korpus skrzyniowy. Drzwi montowane na metalowych zawiasach puszkowych samo domykających o średnicy 35 mm; ilość zawiasów przypadająca na jedne drzwi musi być zgodna z zaleceniami montażowymi producenta. Szuflady osadzone na prowadnicach rolkowych samodomykających (grawitacyjnie); maksymalna strata wysuwu ok. 18% długości. Długość prowadnic musi odpowiadać długości boków szuflad, te z kolei powinny zapewniać maksymalną długość szuflady (w module co 5 cm) w zależności od wewnętrznej głębokości korpusu mebla. Szuflady w kontenerkach blokowane zamkiem centralnym, górna szuflada piórnik wykonana z PCV w kolorze aluminium lub jasnopopielatym. We wszystkich meblach muszą być zastosowane zamki patentowe meblowe. Uwaga należy zastosować odpowiednio zamki prawe i lewe. W szafach dwudrzwiowych zastosować zamki baskwilowe (z listwą przymykową) bez użycia zasuwek. Listwa Zał. 5 str. 1

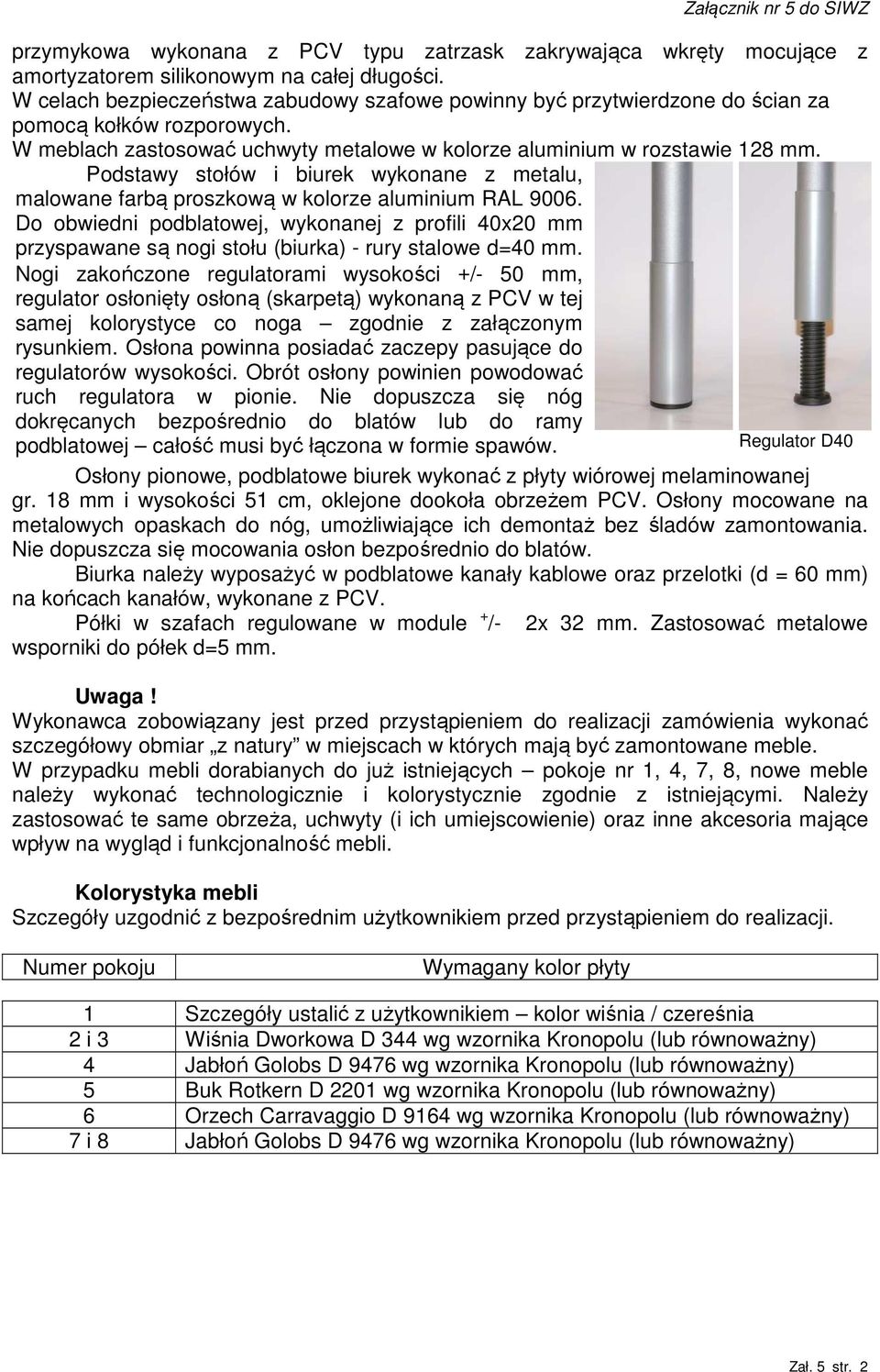

2 Załącznik nr 5 do SIWZ przymykowa wykonana z PCV typu zatrzask zakrywająca wkręty mocujące z amortyzatorem silikonowym na całej długości. W celach bezpieczeństwa zabudowy szafowe powinny być przytwierdzone do ścian za pomocą kołków rozporowych. W meblach zastosować uchwyty metalowe w kolorze aluminium w rozstawie 128 mm. Podstawy stołów i biurek wykonane z metalu, malowane farbą proszkową w kolorze aluminium RAL Do obwiedni podblatowej, wykonanej z profili 40x20 mm przyspawane są nogi stołu (biurka) - rury stalowe d=40 mm. Nogi zakończone regulatorami wysokości +/- 50 mm, regulator osłonięty osłoną (skarpetą) wykonaną z PCV w tej samej kolorystyce co noga zgodnie z załączonym rysunkiem. Osłona powinna posiadać zaczepy pasujące do regulatorów wysokości. Obrót osłony powinien powodować ruch regulatora w pionie. Nie dopuszcza się nóg dokręcanych bezpośrednio do blatów lub do ramy podblatowej całość musi być łączona w formie spawów. Regulator D40 Osłony pionowe, podblatowe biurek wykonać z płyty wiórowej melaminowanej gr. 18 mm i wysokości 51 cm, oklejone dookoła obrzeżem PCV. Osłony mocowane na metalowych opaskach do nóg, umożliwiające ich demontaż bez śladów zamontowania. Nie dopuszcza się mocowania osłon bezpośrednio do blatów. Biurka należy wyposażyć w podblatowe kanały kablowe oraz przelotki (d = 60 mm) na końcach kanałów, wykonane z PCV. Półki w szafach regulowane w module + /- 2x 32 mm. Zastosować metalowe wsporniki do półek d=5 mm. Uwaga! Wykonawca zobowiązany jest przed przystąpieniem do realizacji zamówienia wykonać szczegółowy obmiar z natury w miejscach w których mają być zamontowane meble. W przypadku mebli dorabianych do już istniejących pokoje nr 1, 4, 7, 8, nowe meble należy wykonać technologicznie i kolorystycznie zgodnie z istniejącymi. Należy zastosować te same obrzeża, uchwyty (i ich umiejscowienie) oraz inne akcesoria mające wpływ na wygląd i funkcjonalność mebli. Kolorystyka mebli Szczegóły uzgodnić z bezpośrednim użytkownikiem przed przystąpieniem do realizacji. Numer pokoju Wymagany kolor płyty 1 Szczegóły ustalić z użytkownikiem kolor wiśnia / czereśnia 2 i 3 Wiśnia Dworkowa D 344 wg wzornika Kronopolu (lub równoważny) 4 Jabłoń Golobs D 9476 wg wzornika Kronopolu (lub równoważny) 5 Buk Rotkern D 2201 wg wzornika Kronopolu (lub równoważny) 6 Orzech Carravaggio D 9164 wg wzornika Kronopolu (lub równoważny) 7 i 8 Jabłoń Golobs D 9476 wg wzornika Kronopolu (lub równoważny) Zał. 5 str. 2

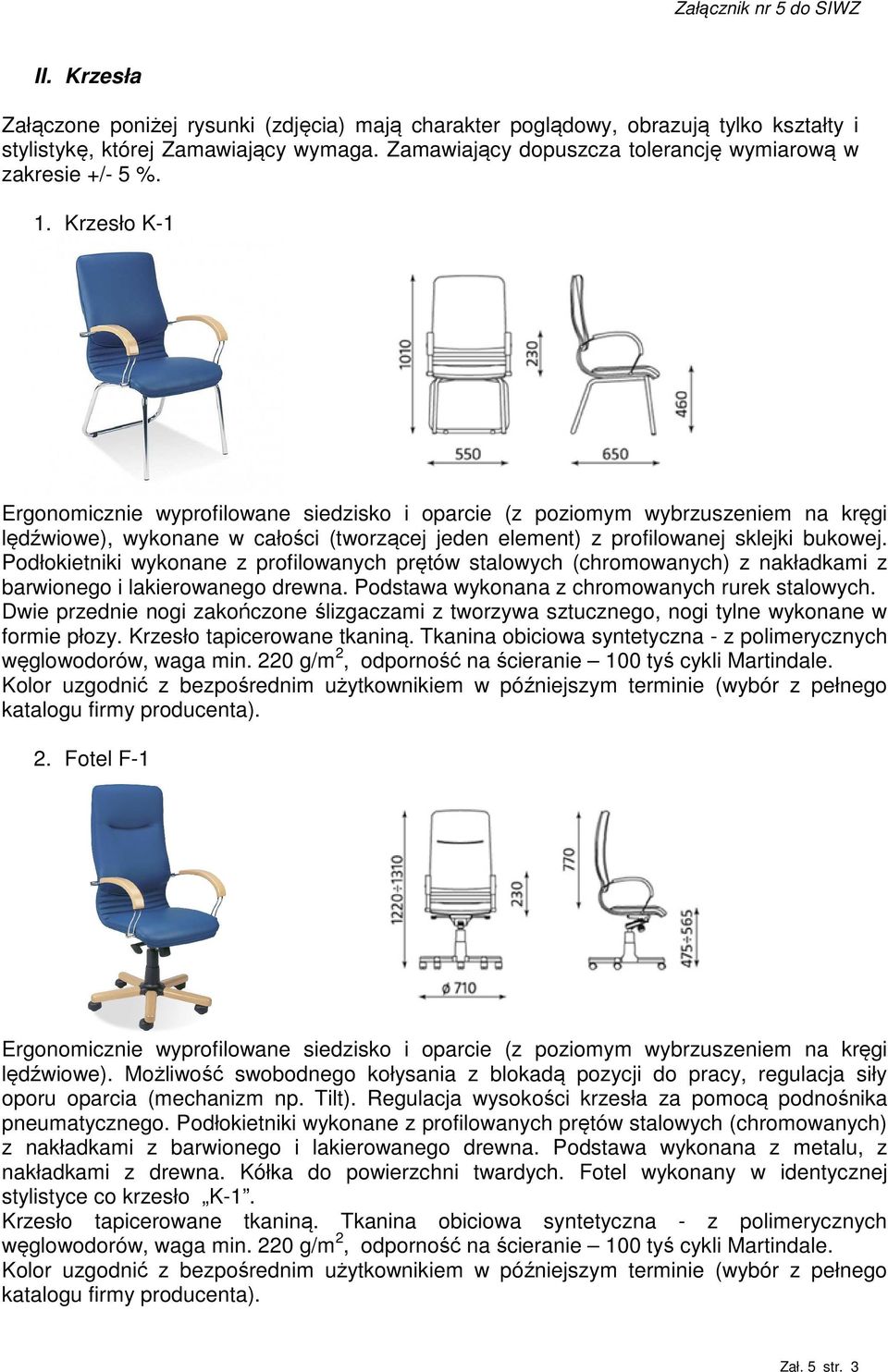

3 Załącznik nr 5 do SIWZ II. Krzesła Załączone poniżej rysunki (zdjęcia) mają charakter poglądowy, obrazują tylko kształty i stylistykę, której Zamawiający wymaga. Zamawiający dopuszcza tolerancję wymiarową w zakresie +/- 5 %. 1. Krzesło K-1 Ergonomicznie wyprofilowane siedzisko i oparcie (z poziomym wybrzuszeniem na kręgi lędźwiowe), wykonane w całości (tworzącej jeden element) z profilowanej sklejki bukowej. Podłokietniki wykonane z profilowanych prętów stalowych (chromowanych) z nakładkami z barwionego i lakierowanego drewna. Podstawa wykonana z chromowanych rurek stalowych. Dwie przednie nogi zakończone ślizgaczami z tworzywa sztucznego, nogi tylne wykonane w formie płozy. Krzesło tapicerowane tkaniną. Tkanina obiciowa syntetyczna - z polimerycznych węglowodorów, waga min. 220 g/m 2, odporność na ścieranie 100 tyś cykli Martindale. Kolor uzgodnić z bezpośrednim użytkownikiem w późniejszym terminie (wybór z pełnego katalogu firmy producenta). 2. Fotel F-1 Ergonomicznie wyprofilowane siedzisko i oparcie (z poziomym wybrzuszeniem na kręgi lędźwiowe). Możliwość swobodnego kołysania z blokadą pozycji do pracy, regulacja siły oporu oparcia (mechanizm np. Tilt). Regulacja wysokości krzesła za pomocą podnośnika pneumatycznego. Podłokietniki wykonane z profilowanych prętów stalowych (chromowanych) z nakładkami z barwionego i lakierowanego drewna. Podstawa wykonana z metalu, z nakładkami z drewna. Kółka do powierzchni twardych. Fotel wykonany w identycznej stylistyce co krzesło K-1. Krzesło tapicerowane tkaniną. Tkanina obiciowa syntetyczna - z polimerycznych węglowodorów, waga min. 220 g/m 2, odporność na ścieranie 100 tyś cykli Martindale. Kolor uzgodnić z bezpośrednim użytkownikiem w późniejszym terminie (wybór z pełnego katalogu firmy producenta). Zał. 5 str. 3

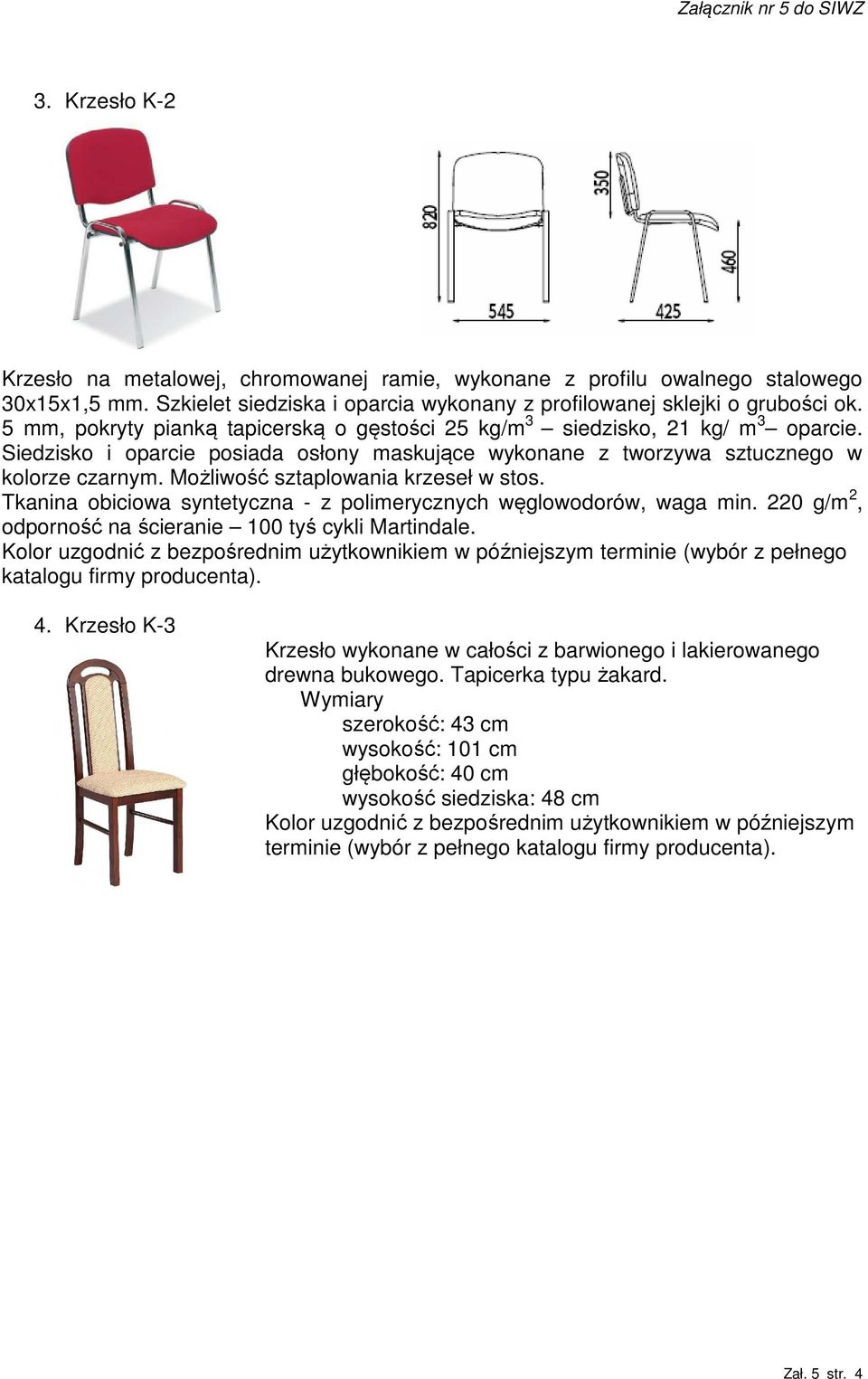

4 Załącznik nr 5 do SIWZ 3. Krzesło K-2 Krzesło na metalowej, chromowanej ramie, wykonane z profilu owalnego stalowego 30x15x1,5 mm. Szkielet siedziska i oparcia wykonany z profilowanej sklejki o grubości ok. 5 mm, pokryty pianką tapicerską o gęstości 25 kg/m 3 siedzisko, 21 kg/ m 3 oparcie. Siedzisko i oparcie posiada osłony maskujące wykonane z tworzywa sztucznego w kolorze czarnym. Możliwość sztaplowania krzeseł w stos. Tkanina obiciowa syntetyczna - z polimerycznych węglowodorów, waga min. 220 g/m 2, odporność na ścieranie 100 tyś cykli Martindale. Kolor uzgodnić z bezpośrednim użytkownikiem w późniejszym terminie (wybór z pełnego katalogu firmy producenta). 4. Krzesło K-3 Krzesło wykonane w całości z barwionego i lakierowanego drewna bukowego. Tapicerka typu żakard. Wymiary szerokość: 43 cm wysokość: 101 cm głębokość: 40 cm wysokość siedziska: 48 cm Kolor uzgodnić z bezpośrednim użytkownikiem w późniejszym terminie (wybór z pełnego katalogu firmy producenta). Zał. 5 str. 4
