1 OPIS PRZEDMIOTU ZAMÓWIENIA PAKIET A - Meble biurowe Zamówienie obejmuje wykonanie mebli ich dostawę, wniesienie oraz montaż. Meble należy wypoziomować, szafki wiszące zawiesić. Wymiary przytoczone przez Zamawiającego należy bezwzględnie sprawdzić przed rozpoczęciem realizacji (wskazana wizja lokalna przed złożeniem oferty). Wykonawca odpowiada za dopasowanie mebli do poszczególnych pomieszczeń, zinwentaryzowanych przez siebie, we własnym zakresie (ze szczególnym uwzględnieniem wszystkich skosów, podciągów oraz instalacji istniejących w budynku). Wymiary pomieszczeń, w których zaprojektowano meble mogą ulec zmianie, ze względów na prowadzone w nich prace remontowo-budowlane. W przypadku znacznych różnic wymiarowych, wszelkie zmiany należy skonsultować z Zamawiającym. Wykonawca dostarczy meble fabrycznie nowe, wykonane z fabrycznie nowych, bezpiecznych materiałów, które nie będą przedmiotem praw osób trzecich. Wszystkie wymiary podano w cm wg zasady: szerokość (długość) x głębokość x wysokość. I. Opis techniczny wykonania mebli biurowych Kolorystyka jednolita dla danej grupy pomieszczeń, zarówno płyty gr. 18 mm, jak i 25 mm. Pomieszczenia parter: 0.10, 0.11, 0.12 Pomieszczenia poddasze: 1.03, 1.04, 1.05, 1.06, 1.07, 1.08 Dąb Amerykański (klepkowy układ usłojenia) firmy Pfleiderer lub równoważny, innych producentów płyt. Jabłoń Locarno (klepkowy układ usłojenia) firmy Pfleiderer lub równoważny, innych producentów płyt. Wszystkie elementy metalowe malowane farbą proszkową oraz dodatki (uchwyty, przelotki na kable) w kolorze aluminium RAL Wykonanie mebli. Korpusy oraz fronty mebli wykonane z płyty wiórowej melaminowanej gr. 18 mm. Blaty stołów, biurek, lady wykonane z płyty wiórowej melaminowanej gr. 25 mm. Wszelkie wzajemne połączenia płytowe muszą być wykonane za pomocą kołków drewnianych d = 8 mm w rozstawie co najmniej 96 mm z użyciem kleju typu wikol. Nie dopuszcza się skręcania mebli przy użyciu wkrętów konfirmatów lub innych złączy mimośrodowych. Zał. nr 7A str. 1

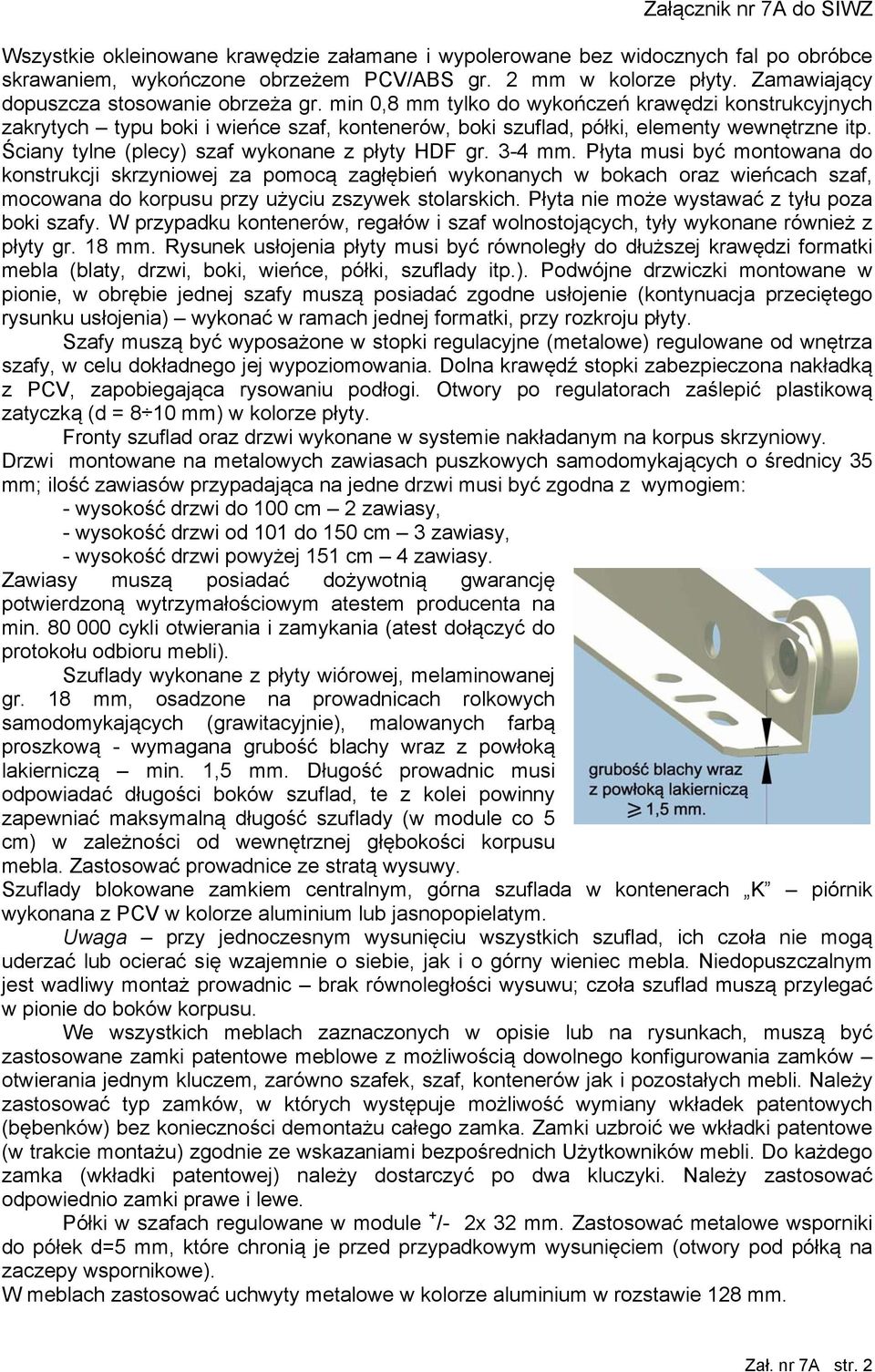

2 Wszystkie okleinowane krawędzie załamane i wypolerowane bez widocznych fal po obróbce skrawaniem, wykończone obrzeżem PCV/ABS gr. 2 mm w kolorze płyty. Zamawiający dopuszcza stosowanie obrzeża gr. min 0,8 mm tylko do wykończeń krawędzi konstrukcyjnych zakrytych typu boki i wieńce szaf, kontenerów, boki szuflad, półki, elementy wewnętrzne itp. Ściany tylne (plecy) szaf wykonane z płyty HDF gr. 3-4 mm. Płyta musi być montowana do konstrukcji skrzyniowej za pomocą zagłębień wykonanych w bokach oraz wieńcach szaf, mocowana do korpusu przy użyciu zszywek stolarskich. Płyta nie może wystawać z tyłu poza boki szafy. W przypadku kontenerów, regałów i szaf wolnostojących, tyły wykonane również z płyty gr. 18 mm. Rysunek usłojenia płyty musi być równoległy do dłuższej krawędzi formatki mebla (blaty, drzwi, boki, wieńce, półki, szuflady itp.). Podwójne drzwiczki montowane w pionie, w obrębie jednej szafy muszą posiadać zgodne usłojenie (kontynuacja przeciętego rysunku usłojenia) wykonać w ramach jednej formatki, przy rozkroju płyty. Szafy muszą być wyposażone w stopki regulacyjne (metalowe) regulowane od wnętrza szafy, w celu dokładnego jej wypoziomowania. Dolna krawędź stopki zabezpieczona nakładką z PCV, zapobiegająca rysowaniu podłogi. Otwory po regulatorach zaślepić plastikową zatyczką (d = 8 10 mm) w kolorze płyty. Fronty szuflad oraz drzwi wykonane w systemie nakładanym na korpus skrzyniowy. Drzwi montowane na metalowych zawiasach puszkowych samodomykających o średnicy 35 mm; ilość zawiasów przypadająca na jedne drzwi musi być zgodna z wymogiem: - wysokość drzwi do 100 cm 2 zawiasy, - wysokość drzwi od 101 do 150 cm 3 zawiasy, - wysokość drzwi powyżej 151 cm 4 zawiasy. Zawiasy muszą posiadać dożywotnią gwarancję potwierdzoną wytrzymałościowym atestem producenta na min cykli otwierania i zamykania (atest dołączyć do protokołu odbioru mebli). Szuflady wykonane z płyty wiórowej, melaminowanej gr. 18 mm, osadzone na prowadnicach rolkowych samodomykających (grawitacyjnie), malowanych farbą proszkową - wymagana grubość blachy wraz z powłoką lakierniczą min. 1,5 mm. Długość prowadnic musi odpowiadać długości boków szuflad, te z kolei powinny zapewniać maksymalną długość szuflady (w module co 5 cm) w zależności od wewnętrznej głębokości korpusu mebla. Zastosować prowadnice ze stratą wysuwy. Szuflady blokowane zamkiem centralnym, górna szuflada w kontenerach K piórnik wykonana z PCV w kolorze aluminium lub jasnopopielatym. Uwaga przy jednoczesnym wysunięciu wszystkich szuflad, ich czoła nie mogą uderzać lub ocierać się wzajemnie o siebie, jak i o górny wieniec mebla. Niedopuszczalnym jest wadliwy montaż prowadnic brak równoległości wysuwu; czoła szuflad muszą przylegać w pionie do boków korpusu. We wszystkich meblach zaznaczonych w opisie lub na rysunkach, muszą być zastosowane zamki patentowe meblowe z możliwością dowolnego konfigurowania zamków otwierania jednym kluczem, zarówno szafek, szaf, kontenerów jak i pozostałych mebli. Należy zastosować typ zamków, w których występuje możliwość wymiany wkładek patentowych (bębenków) bez konieczności demontażu całego zamka. Zamki uzbroić we wkładki patentowe (w trakcie montażu) zgodnie ze wskazaniami bezpośrednich Użytkowników mebli. Do każdego zamka (wkładki patentowej) należy dostarczyć po dwa kluczyki. Należy zastosować odpowiednio zamki prawe i lewe. Półki w szafach regulowane w module + /- 2x 32 mm. Zastosować metalowe wsporniki do półek d=5 mm, które chronią je przed przypadkowym wysunięciem (otwory pod półką na zaczepy wspornikowe). W meblach zastosować uchwyty metalowe w kolorze aluminium w rozstawie 128 mm. Zał. nr 7A str. 2

3 Podstawy D40 biurek oraz stołów wykonane z metalu, malowane farbą proszkową w kolorze aluminium RAL Do ramy podblatowej, wykonanej z profili 40x20 mm przyspawane są nogi stołu (biurka) - rury stalowe d=40 mm. Nogi zakończone regulatorami wysokości +/- 50 mm, regulator osłonięty osłoną (skarpetą) wykonaną z PCV w tej samej kolorystyce co noga zgodnie z załączonym rysunkiem. Osłona powinna posiadać zaczepy pasujące do regulatorów wysokości. Obrót osłony powinien powodować ruch regulatora w pionie. Nie dopuszcza się nóg dokręcanych bezpośrednio do blatów lub do ramy podblatowej całość musi być łączona w formie spawów. Regulator D40 Osłony pionowe, podblatowe biurek wykonać z płyty wiórowej melaminowanej gr. 18 mm i wysokości 51 cm, oklejone dookoła obrzeżem PCV. Osłony mocowane na metalowych opaskach do nóg, umożliwiające ich demontaż bez śladów zamontowania. Nie dopuszcza się mocowania osłon bezpośrednio do blatów. Biurka należy wyposażyć w podblatowe kanały kablowe oraz dwa przepusty kablowe (d = 60 mm) na końcach kanałów, wykonane z PCV. Usytuowanie przepustów ustalić na miejscu z bezpośrednim użytkownikiem w trakcie montażu. W biurkach zaznaczonych na rysunkach lub w opisach, zamontować wysuwaną półkę pod klawiaturę z możliwością jej demontażu, o szerokości ok. 70 cm i głębokości 35 cm. Półki montowane na prowadnicach rolkowych z blokadą wysuwu. Podstawka PC pod stację komputerową typu MidiTower wykonana z PCV w kolorze aluminium lub jasnopopielatym, osadzona na plastikowych kółkach wyposażonych w hamulec. Podstawka z możliwością regulacji szerokości w celu dopasowania do obudowy komputera. W kontenerach zastosować kółka meblowe, gumowane (przystosowane do podłogi twardej) o całkowitej maksymalnej wysokości 60 mm; dwa przednie wyposażone w hamulec. Wieszaki naścienne na ubrania typu Ws wykonać z płyty wiórowej melaminowanej gr. 18 mm; krawędzie okleić dookoła obrzeżem PCV gr. 2 mm. Do płyty o wysokości 140 cm i szerokości zadanej w opisie przykręcić podwójne metalowe haczyki (jak na rys. obok) w kolorze aluminium, w rozstawie co cm. Jeżeli występują dodatkowe opisy wykonania mebli na rysunkach lub w wyszczególnieniu mebli, należy się do nich zastosować. II. Wyszczególnienie mebli wraz z opisami w poszczególnych pomieszczeniach 1. Pokój konsultacyjny 0.10 Rys. nr 01, 02, 03, 04, 55 Zestawienie mebli: 1. Biurko pod komputer B-1 160x65/70x75 cm 1 kpl. (podstawa metalowa D40, wysuwana półka pod klawiaturę, podstawka PC) 2. Przystawka do biurka D-1 80x45x75 cm 1 szt. 3. Kontener K (3x szuflada + piórnik) 1 szt. 4. Wieszak naścienny Ws 80x140 cm (6 haczyków) 1 szt. 5. Krzesło obrotowe K-1 (pakiet B) 1 szt. - poz. 2 - Przystawka do biurka D-1 Szafka wolnostojąca 60x39x72,5 cm, blat 80x45 cm gr. 25 mm. Szafka zamykana drzwiczkami, na zamek. W środku jedna ruchoma półka. Zał. nr 7A str. 3

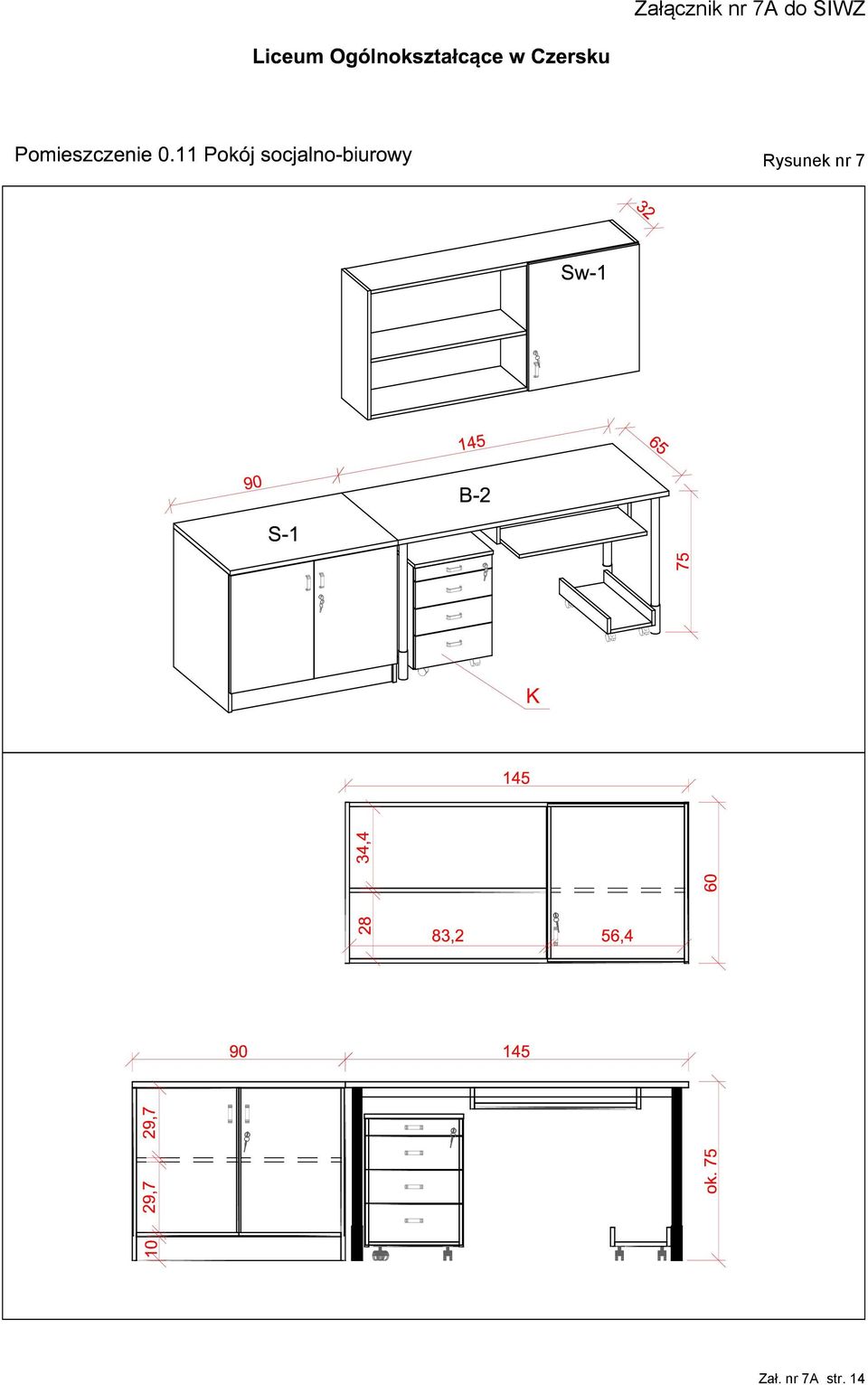

4 2. Pokój socjalno-biurowy 0.11 Rys. nr 01, 05, 06, 07, 12, 55 Zestawienie mebli: 6. Biurko pod komputer B-2 145x65x75 cm 1 kpl. (podstawa metalowa D40, wysuwana półka pod klawiaturę, podstawka PC) 7. Kontener K (3x szuflada + piórnik) 1 szt. 8. Szafka pod drukarkę S-1 90x65x75 cm (2x drzwiczki, zamek) 1 szt. 9. Regał biurowy wiszący Sw-1 145x32x60 cm (1x drzwi, zamek) 1 szt. 10. Zestaw gospodarczy Zg-1 217x60x85 cm 1 kpl. a. Szafka stojąca 55x53x82 cm (4x szuflada) 1 szt. b. Szafka pod zlew 80x53x82 cm (2x drzwiczki) 1 szt. c. Szafka stojąca 80x53x82 cm (2x drzwiczki) 1 szt. d. Blat postforming 217x60x3 cm 1 szt. e. Zlewozmywak 1 komora + ociekacz 1 szt. f. Bateria blatowa 1 szt. 11. Szafka wisząca Sw-2 55x32x60 cm (1 x drzwi) 1 szt. 12. Szafka wisząca Sw-3 80x32x60 cm (2 x drzwi) 2 szt. 13. Stół St-1 70x70x75 cm D40 4 szt. 14. Krzesło obrotowe K-1 (pakiet B) 1 szt. - poz. 7 Biurko wraz z szafką z poz. 9 stanowi zabudowę wnękową, długość biurka dostosować do wnęki. Podstawa metalowa D40 bez pionowych osłon podblatowych. - poz. 9 Szafka pod drukarkę Szafka z wewnętrznym podziałem pionowym, na dwie równe części; dwie ruchome półki w każdej z części. Drzwiczki zamykane na zamki. Grubość blatu 25 mm. - poz. 10 Drzwiczki zamykane na zamek, w środku jedna półka. - poz. 11 Zestaw gospodarczy typu kuchennego. Szafki w zestawie posadowione na regulowanych stopkach wykonanych z pcv H=10 cm (typu kuchennego). Cokół zakrywający wszystkie szafki, H=10 cm mocowany do stopek na zaczepy typu clip, wykonany z płyty melaminowanej, Dolna krawędź cokołu zabezpieczona nachodzącą uszczelką silikonową, cokołową typu U. W szafkach stojących brak zamków. Blat zestawu wykonany w całości z płyty postforming (płyta wiórowa gr. min 28 mm, pokryta jednostronnie laminatem HPL; czołowa krawędź podwójnie zaoblona). Łączenie blatu ze ścianą wykończyć przyblatową listwą z pcv, z uszczelką silikonową, w kolorze aluminium. Kolor blatu uzgodnić z Użytkownikiem w późniejszym terminie. Wykonawca dostarcza i montuje zlewozmywak 80 ze stali szlachetnej (jedna komora + ociekacz) oraz baterię wodną zlewozmywakową (montowana w zlewozmywaku). Wszystkie przyłącza wod-kan leżą po stronie Wykonawcy. - poz. 12, 13 Szafki wiszące montowane na regulowanych w trzech płaszczyznach, zawieszkach typu kuchennego. Szafki zawieszane na ścianie za pomocą metalowej listwy montażowej, przystosowanej do zastosowanego rodzaju zawieszek. Każda z szafek wyposażona w dwie ruchome półki. - poz. 14 Przestrzeń wewnętrzna między nogami (podstawa D40) 58 cm; blat gr. 25 mm. 3. Pokój nauczycielski 0.12 Rys. nr 08, 09, 10, 11, 12 Zestawienie mebli: 15. Stół St-1 70x70x75 cm D40 15 szt. 16. Szafa ubraniowa dla 3 osób S-2 95x55x200 cm (3x drzwi, zamki) 10 szt. 17. Regał wiszący na klucze Sw-4 50x8x60 cm (40 haczyków) 1 szt. - poz. 14 Stół wykonać zgodnie z opisem dla poz poz. 18 W szafie, w każdej przestrzeni zamontować chromowany drążek na ubrania d=25 mm. Szafy ubraniowe zamykane zamkami w systemie Master Key (zgodnie z ogólnym opisem). Do kompletu 10 szaf należy dostarczyć dodatkowo cztery szt. kluczy głównych, dwa Zał. nr 7A str. 4

5 klucze serwisowe (do wymiany bębenków) oraz 10 kpl. wymiennych bębenków, wyposażonych w dwa kluczyki. Kombinacje kluczy nie mogą się powtarzać. 4. Archiwum 1.03 Rys. nr 13, Zestawienie mebli: 18. Regał R-1 80x30x200 cm 4 szt. 19. Regał R-2 80x30/60x200 cm 4 szt. 20. Regał R-3 70x30/60x200 cm 1 szt. - półki w regałach montowane na stałe. - poz. 22 i 23 Regały złożone z dwóch części: dolna (dwie przestrzenie segregatorowe) o głębokości 60 cm, górna (nadstawka 3 przestrzenie segregatorowe) o głębokości 30 cm. 5. Sekretariat 1.04 Rys.nr 19-28, 49-51, Zestawienie mebli: 21. Lada z nadstawką pod komputer dla 2 osób L-1 240x275x75/112 cm 1 kpl. (podstawa metalowa D40, wysuwane półki pod klawiaturę, podstawki PC) 22. Kontener K (3x szuflada + piórnik) 2 szt. 23. Stół okrągły St-2 d=70 x h=75 cm D40 1 szt. 24. Szafa biurowa S-3 80x40x200 cm (4x drzwi, zamki) 5 szt. 25. Szafa biurowa S-4 40x40x200 cm (2x drzwi, zamki) 1 szt. 26. Szafa ubraniowa S-5 80x60x200 cm (2x drzwi, zamek) 1 szt. 27. Szafa biurowa S-6 80x40x120 cm (2x drzwi, zamek) 3 szt. 28. Regał biurowy S-7 60x40x200 cm (1x drzwi, zamek) 1 szt. 29. Szafka pod drukarkę S-8 90x65x65 cm (2x drzwiczki, zamek) 1 szt. 30. Regał na kółkach R-4 80x34x80 cm 3 szt. 31. Krzesło obrotowe K-1 (pakiet B) 2 szt. 32. Krzesło KT (pakiet B) 3 szt. - poz. 24 Konstrukcja lady wykonana w oparciu o opis dla podstawy D40. Stelaż złożony z dwóch części: lady głównej (spawany w całości), oraz przystawki biurko dwuosobowe (stelaż spawany w całości, dokręcany do podstawy lady głównej). Blaty główne lady, przystawki oraz nadstawki wykonane z płyty gr. 25 mm; w blatach zamontować 6 przepustów kablowych d=60 mm oraz podblatowe kanały kablowe między przepustami. Przepusty wykonać na miejscu, w uzgodnieniu z bezpośrednim Użytkownikiem. Pionowe osłony łukowe (frontowe) lady oraz nadstawki wykonać z warstwowo klejonej płyty MDF, oklejonej dwustronnie laminatem HPL w kolorze płyty. Pod blatami biurka zamontować dwie półki wysuwane na klawiaturę. Półki poziome w nadstawce ruchome, regulowane. - poz. 32 Szafka pod drukarkę, wolnostojąca plecy wykonane z płyty gr. 18 mm. Szafka z wewnętrznym podziałem pionowym, na dwie równe części; dwie ruchome półki w każdej z części. Drzwiczki zamykane na zamki. Grubość blatu 25 mm. - poz. 33 Regał na kółkach, wolnostojąca plecy wykonane z płyty gr. 18 mm. Grubość blatu 25 mm. 6. Pokój dyrektora 1.05 Rys. nr 19, 29-31, 49, Zestawienie mebli: 33. Biurko pod komputer B-3 180x75x75 cm 1 kpl. (podstawa metalowa D40, wysuwana półka pod klawiaturę, podstawka PC) 34. Przystawka do biurka D-2 100x50x75 cm 1 szt. 35. Kontener K (3x szuflada + piórnik) 1 szt. 36. Stół St-3 220x90x75 cm D40 1 szt. 37. Stół okrągły St-2 d=70 x h=75 cm D40 1 szt. 38. Szafa biurowa S-3 80x40x200 cm (4x drzwi, zamek) 2 szt. Zał. nr 7A str. 5

6 39. Regał biurowy S-9 80x40x200 cm (2x drzwi, zamek) 2 szt. 40. Regał na kółkach R-4 80x34x80 cm 3 szt. 41. Fotel obrotowy K-2 (pakiet B) 1 szt. 42. Krzesło KT (pakiet B) 7 szt. 43. Fotel K-5 (pakiet B) 2 szt. - poz Przystawka do biurka D-2 Szafka wolnostojąca 80x44x72,5 cm z podziałem pionowym, na dwie równe części; dwie ruchome półki w każdej z części. Drzwiczki w prawej części szafki zamykane na zamek. Blat 100x50 cm gr. 25 mm. - poz. 39 Rogi blatu stołu zaokrąglone R=6 cm. 7. Pokój księgowej 1.06 Rys. nr 32-38, 50, 51, 53, 55 Zestawienie mebli: 44. Biurko pod komputer B-4 175x75x75 cm 1 kpl. (podstawa metalowa D40, wysuwana półka pod klawiaturę, podstawka PC) 45. Przystawka do biurka D-3 100x50x75 cm 1 szt. 46. Kontener K (3x szuflada + piórnik) 1 szt. 47. Szafa biurowa S-6 80x40x120 cm (2x drzwi, zamek) 1 szt. 48. Regał biurowy S-7 60x40x200 cm (1x drzwi, zamek) 1 szt. 49. Szafa biurowa S-10 60x40x200 cm (2x drzwi, zamek) 2 szt. 50. Szafa biurowa S-11 50x40x200 cm (2x drzwi, zamek) 1 szt. 51. Regał biurowy S-12 50x40x200 cm (1x drzwi, zamek) 1 szt. 52. Regał na kółkach R-4 80x34x80 cm 3 szt. 53. Fotel obrotowy K-2 (pakiet B) 1 szt. 54. Krzesło KT (pakiet B) 1 szt. - poz Przystawkę do biurka D-3 wykonać w oparciu o opis dla poz Pokój wicedyrektora 1.07 Rys. nr 32, 39, 40-44, 49, 50, 52, 55 Zestawienie mebli: 55. Biurko pod komputer B-5 180x75x75 cm 1 kpl. (podstawa metalowa D40, wysuwana półka pod klawiaturę, podstawka PC) 56. Przystawka do biurka D-3 100x50x75 cm 1 szt. 57. Przystawka do biurka D-4 100x40x75 cm 1 szt. 58. Kontener K (3x szuflada + piórnik) 1 szt. 59. Szafa biurowa S-3 80x40x200 cm (4x drzwi, zamek) 1 szt. 60. Szafa biurowa S-6 80x40x120 cm (2x drzwi, zamek) 1 szt. 61. Regał biurowy S-9 80x40x200 cm (2x drzwi, zamek) 2 szt. 62. Regał biurowy S-12 50x40x200 cm (1x drzwi, zamek) 1 szt. 63. Regał biurowy S-13 80x40x200 cm (2x drzwi, zamek) 1 szt. 64. Regał biurowy narożny R-5 35x38x200 cm 1 szt. 65. Fotel obrotowy K-2 (pakiet B) 1 szt. 66. Krzesło KT (pakiet B) 2 szt. - poz. 60 Przystawka do biurka D-4 stolik; blat gr. 25 mm przykręcany do biurka. Stolik wyposażony w jedną nogę typu D Pokój socjalny 1.08 Rys. nr Zestawienie mebli: 67. Zestaw gospodarczy Zg-2 202x60x85 cm a. Szafka stojąca 60x53x82 cm (4x szuflada) 1 szt. b. Szafka pod zlew 80x53x82 cm (2x drzwiczki) 1 szt. c. Lodówka w zabudowie podblatowej (1x drzwiczki) 1 szt. 1 kpl. Zał. nr 7A str. 6

7 d. Blat postforming 202x60x3 cm 1 szt. e. Zlewozmywak 1 komora + ociekacz 1 szt. f. Bateria blatowa 1 szt. 68. Stół St-4 60x60x75 cm D40 1 szt. 69. Krzesło KT (pakiet B) 1 szt. - poz. 69 Zestaw gospodarczy typu kuchennego wykonać zgodnie z opisem dla poz. 11. Dodatkowo zestaw zawiera lodówkę podblatową (do zabudowy z frontem meblowym), o wymiarach ok. 56x55x82 cm (wymiary dopasować do zabudowy). Lodówka wyposażona w zamrażalnik o pojemności użytkowej ok. 17 litrów; pojemność użytkowa chłodziarki 97 litrów. Pozostałe wymagane parametry techniczne lodówki: klasa energetyczna min. A+, automatyczne rozmrażanie chłodziarki, jeden agregat. Zał. nr 7A str. 7
