1 FLEXIGUM - NOWOCZESNA TECHNOLOGIA HYDROIZOLACJI OBIEKTÓW MOSTOWYCH

2 BITUM Jest producentem materiałów hydroizolacyjnych dla budownictwa od 50 lat. Wchodzi w skład grupy kapitałowej DELEK. Producent Najefektywniejszej Hydroizolacji do: MOSTÓW TUNELI PRZEJŚĆ PODZIEMNYCH WYSYPISK METRA FUNDAMENTÓW PARKINGÓW PODZIEMNYCH OCZYSZCZALNI ŚCIEKÓW REMONTOWANYCH DACHÓW BASENÓW PARKÓW WODNYCH

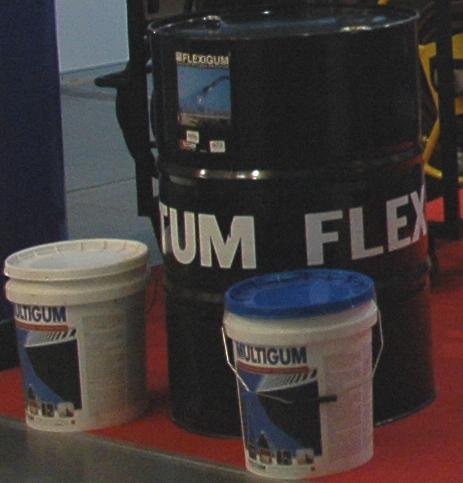

3 NAJWAŻNIEJSZE PRODUKTY: FLEXIGUM FLEXIGUM HP TECHNOGUM POLYGUM MULTIGUM DECORGUM Hydroizolacja i zabezpieczenie nadziemnych i podziemnych części, budynków konstrukcji. Technologia izolacyjna do budowy dróg i mostów. Wypełnienie pęknięć na drogach Wysokomodyfikowane wiążące (asfalt) Profesjonalne pokrycie hydroizolacyjne. Profesjonalne dekoracyjne pokrycie zewnętrzne fasad z efektem hydroizolacyjnym.

4 FLEXIGUM HP Dwuskładnikowy materiał o podwyższonych parametrach termicznych na bazie modyfikowanej wodnej emulsji bitumiczno lateksowej. Technologia hydroizolacyjna stosowana w celu zabezpieczenia przy budowach dróg, mostów, estakad i wiaduktów. Materiał stosowany jako hydroizolacja obiektów mostowych bezpośrednio pod nawierzchnie, na przykład takie jak: - nawierzchnie SMA - nawierzchnie z asfaltu lanego - nawierzchnie z betonu asfaltowego - nawierzchnie betonowe.

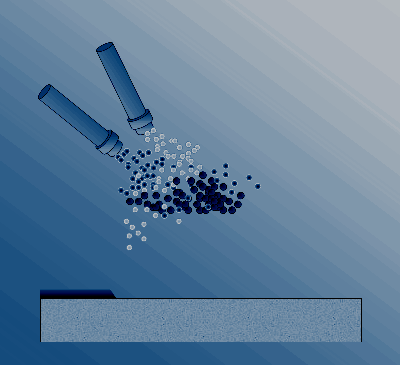

5 Proces Aplikacji Emulsja bitumiczno-lateksowa jest rozpylana za pomocą aparatu natryskowego o dwóch dyszach jednocześnie z koagulantem (chlorek wapnia). Koagulacja następuje błyskawicznie i tworzy się jednolita powłoka zachowująca elastyczność. W czasie natrysku dwa komponenty ulegają w powietrzu wymieszaniu tworząc w 100% przylegającą do powierzchni membranę. Proces stabilizacji, wydzielanie wody technologicznej trwa 8-24 godzin. Po tym czasie membrana jest gotowa i nie wymaga żadnej dodatkowej obróbki.

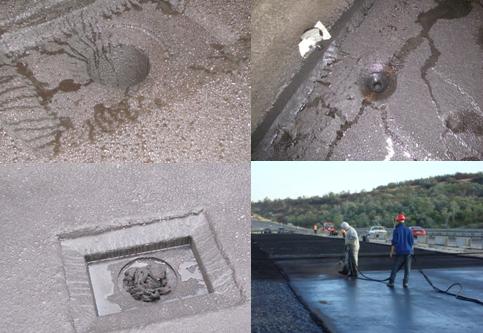

6 Wybrane zalety naszej technologii: Możliwość nanoszenia na nierówne powierzchnie 100% przyczepność powstającej membrany Elastyczność powyżej 1000% Technologia bezpieczna dla ludzi i środowiska Nanoszenie na powierzchnie pionowe do 6 metrów bez rusztowań Wydajność powyżej 1500 m2 dziennie Możliwość nanoszenia na wilgotne powierzchnie (np. trzydniowy beton) Zdolność samowulkanizacji Wysoka odporność na agresywne środowiska Odporność na warunki atmosferyczne tuż po aplikacji Brak spoin Możliwość aplikacji w niskich temperaturach Brak dodatkowych obróbek przy wpustach lub sączkach

7 Porównanie technologii BITUM z izolacjami termozgrzewalnymi Powłoki termozgrzewalne Technologia BITUM Występują łączenia Pogrubienie izolacji w miejscach zakładów (powstawanie progów dla wody) Przy układaniu potrzebne specjalistyczne narzędzia, długi czas wykonania Używany jest otwarty ogień - zagrożenie pożarowe W temp. powyżej następuje degradacja polimeru Podłoże musi być suche Izolacja nigdy nie ma przyczepności do całej powierzchni Potrzebna równa powierzchnia Niezbędne dobre warunki atmosferyczne Duże zwiększenie pracochłonności przy obróbkach i kątach wewnętrznych Brak spoin powłoka monolityczna Jednakowa grubość powłoki na całej powierzchni Natrysk, szybka technologia Wszystkie prace wykonywane " na zimno" Nie ma ryzyka degradacji polimeru Można układać na wilgotne podłoże Idealne przyleganie do powierzchni brak możliwości migracji wody pod izolacją Mogą być nieregularne kształty Możliwość realizacji w trudnych warunkach atm. okresy wiosenne i jesienne Obróbki i nieregularnie ukształtowana powierzchnia nie zmniejszają wydajności prac

8 Wybrane parametry techniczne membrany FLEXIGUM HP Parametr Jednostka FLEXIGUM HP Z geowłókniną Wytrzymałość na rozerwanie MPa 0,91 6,7 Wytrzymałość na rozerwanie w stanie nasyconym 5% roztw. NaCl MPa 0,82 b.d. Elastyczność w powietrzu % > Granica elastyczności ºС Masowe pochłanianie wody % 0,56 0,56 Wodoszczelność MPa 0,6 0,6 Przyczepność do powierzchni MPa 0,8 0,8

9 Odporność membrany FLEXIGUM HP na wybrane substancje agresywne: Substancja Stężenie [%] Czas/temp. [h/ O C] Odporność Na 2 SO 4 - siarczan sodu 5 360/30 odporny H 2 S - siarkowodór (roztw. wodny) 5 360/30 odporny Ca(ClO) 4 - chloran wapnia 2 360/30 odporny H 2 SO 4 - kwas siarkowy 25 72/50 odporny HCl - kwas solny 25 72/50 stosunkowo odporny NaOH - wodorotlenek sodu 25 72/50 odporny HF, HNO 3 - mieszanina kwasów fluorowodorowego i azotowego 3 5, /50 odporny

10 Dopuszczenia Aprobaty Techniczne ITB i IBDiM

11 ATESTY HIGIENICZNE PZH

12 Dodatkowe Badania - badanie laboratoryjne przyczepności powłok izolacyjnych Politechnika Wrocławska - badanie długowieczności membrany co najmniej 47 lat - badania odporności chemicznej - badania palności membrana samogasnąca nie stwarza zagrożenia ociekania - liczne badania na obiektach mostowych dot. przyczepności materiału Flexigum HP do warstwy betonu i asfaltu - badania dot. ochrony przed przenikaniem metanu - badanie przepuszczalności radonu wykonane przez SP Swedish National Testing and Research Institute - badania dotyczące spełniania wymogów kolei niemieckiej - kilkadziesiąt innych dopuszczeń i badań przeprowadzonych w kilkudziesięciu krajach potwierdzających szeroki zakres stosowania

13 Przykładowe rozwiązanie hydroizolacji płyty mostowej przy nawierzchni z asfaltobetonu

14 Przykładowe rozwiązanie hydroizolacji płyty mostowej przy nawierzchni z asfaltu lanego

15

16

17

18

19

20

21

22

23

24 Przykładowa lista zastosowań tych i innych produktów: - fundamenty - wiadukty, mosty, rozjazdy - biurowce - obiekty wojskowe - zbiorniki przeciwpożarowe (żelbetowe) - węzły kolejowe (tunele, wiadukty, przejścia podziemne) - hotele - parkingi podziemne - oczyszczalnie ścieków - centra handlowe i logistyczne - zakłady przemysłowe - rolnictwo - obiekty hydrotechniczne - tunele - elektrownie i elektrociepłownie - kopalnie

25 BITUM Polska POLSKIE PRODUKTY Plus ul. Serbska 6b/ Poznań tel fax
