1 Hydroizolacja i ochrona systemów oczyszczania ścieków

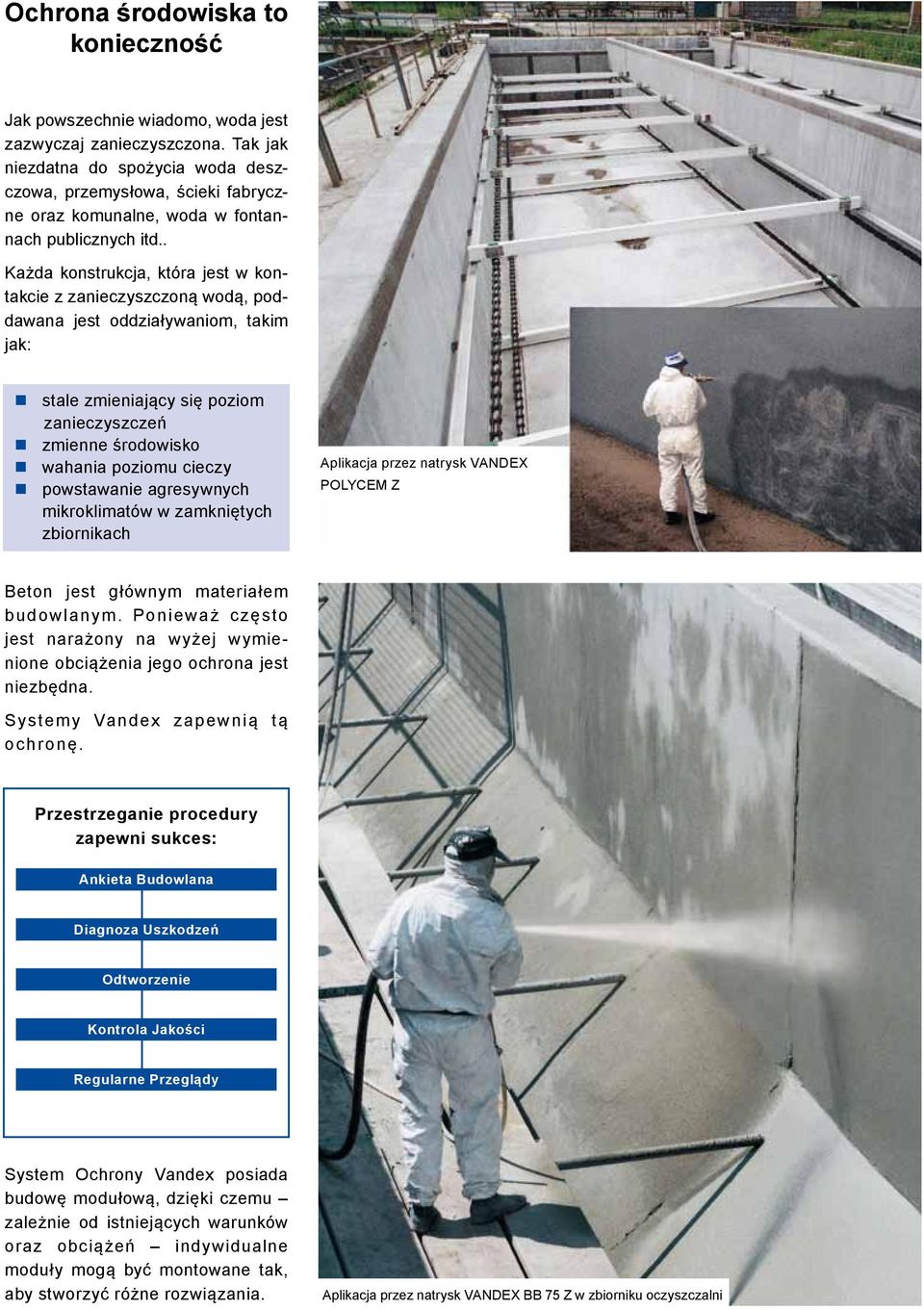

2 Ochrona środowiska to konieczność Jak powszechnie wiadomo, woda jest zazwyczaj zanieczyszczona. Tak jak niezdatna do spożycia woda deszczowa, przemysłowa, ścieki fabryczne oraz komunalne, woda w fontannach publicznych itd.. Każda konstrukcja, która jest w kontakcie z zanieczyszczoną wodą, poddawana jest oddziaływaniom, takim jak: stale zmieniający się poziom zanieczyszczeń zmienne środowisko wahania poziomu cieczy powstawanie agresywnych mikroklimatów w zamkniętych zbiornikach Aplikacja przez natrysk POLYCEM Z Beton jest głównym materiałem budowlanym. Ponieważ często jest narażony na wyżej wymienione obciążenia jego ochrona jest niezbędna. Systemy Vandex zapewnią tą ochronę. Przestrzeganie procedury zapewni sukces: Ankieta Budowlana Diagnoza Uszkodzeń Odtworzenie Kontrola Jakości Regularne Przeglądy System Ochrony Vandex posiada budowę modułową, dzięki czemu zależnie od istniejących warunków oraz obciążeń indywidualne moduły mogą być montowane tak, aby stworzyć różne rozwiązania. Aplikacja przez natrysk BB 75 Z w zbiorniku oczyszczalni

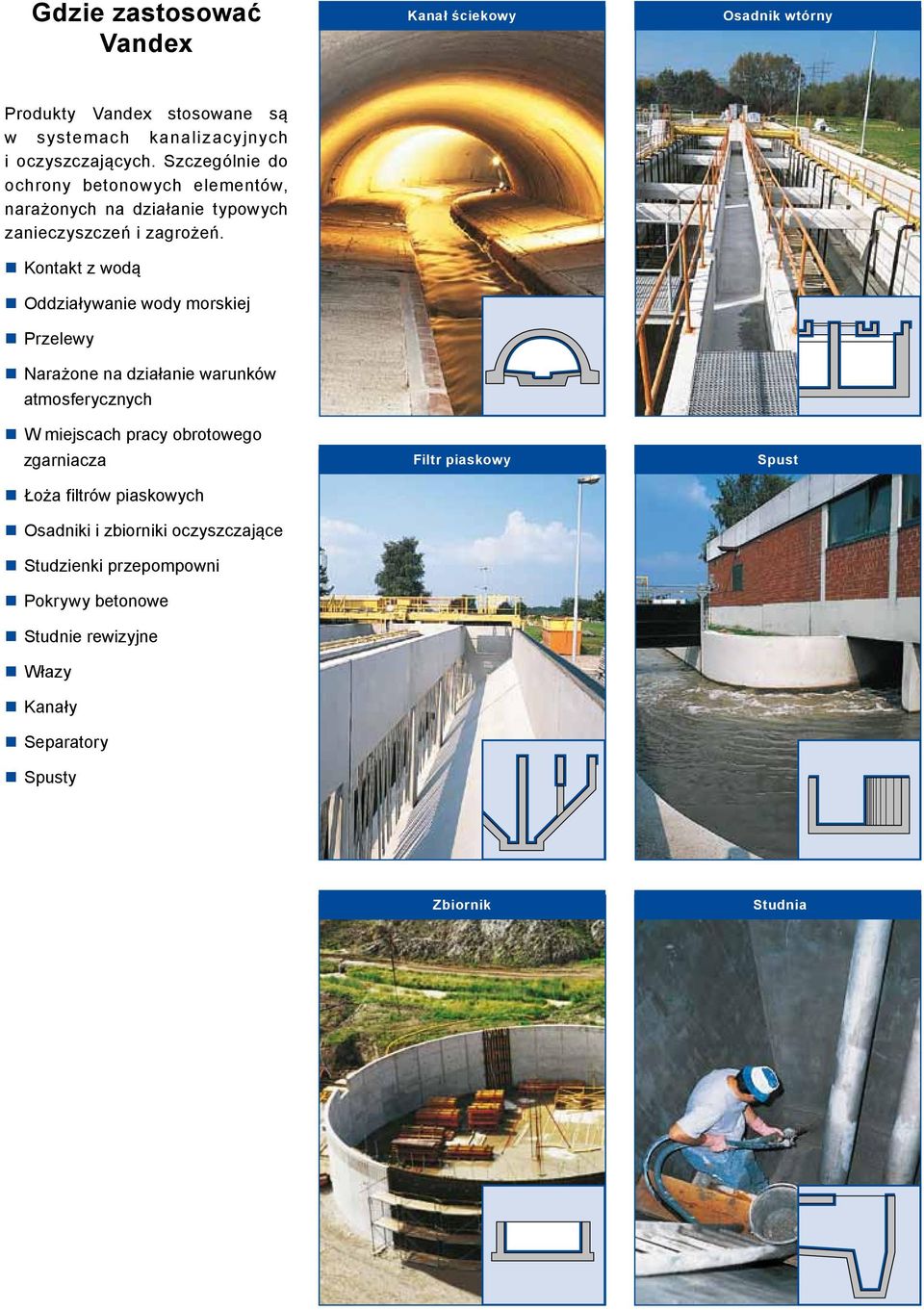

3 Gdzie zastosować Vandex Kanał ściekowy Osadnik wtórny Produkty Vandex stosowane są w systemach kanalizacyjnych i oczyszczających. Szczególnie do ochrony betonowych elementów, narażonych na działanie typowych zanieczyszczeń i zagrożeń. Kontakt z wodą Oddziaływanie wody morskiej Przelewy Narażone na działanie warunków atmosferycznych W miejscach pracy obrotowego zgarniacza Łoża filtrów piaskowych Osadniki i zbiorniki oczyszczające Studzienki przepompowni Pokrywy betonowe Studnie rewizyjne Włazy Kanały Separatory Spusty Filtr piaskowy Spust Zbiornik Studnia

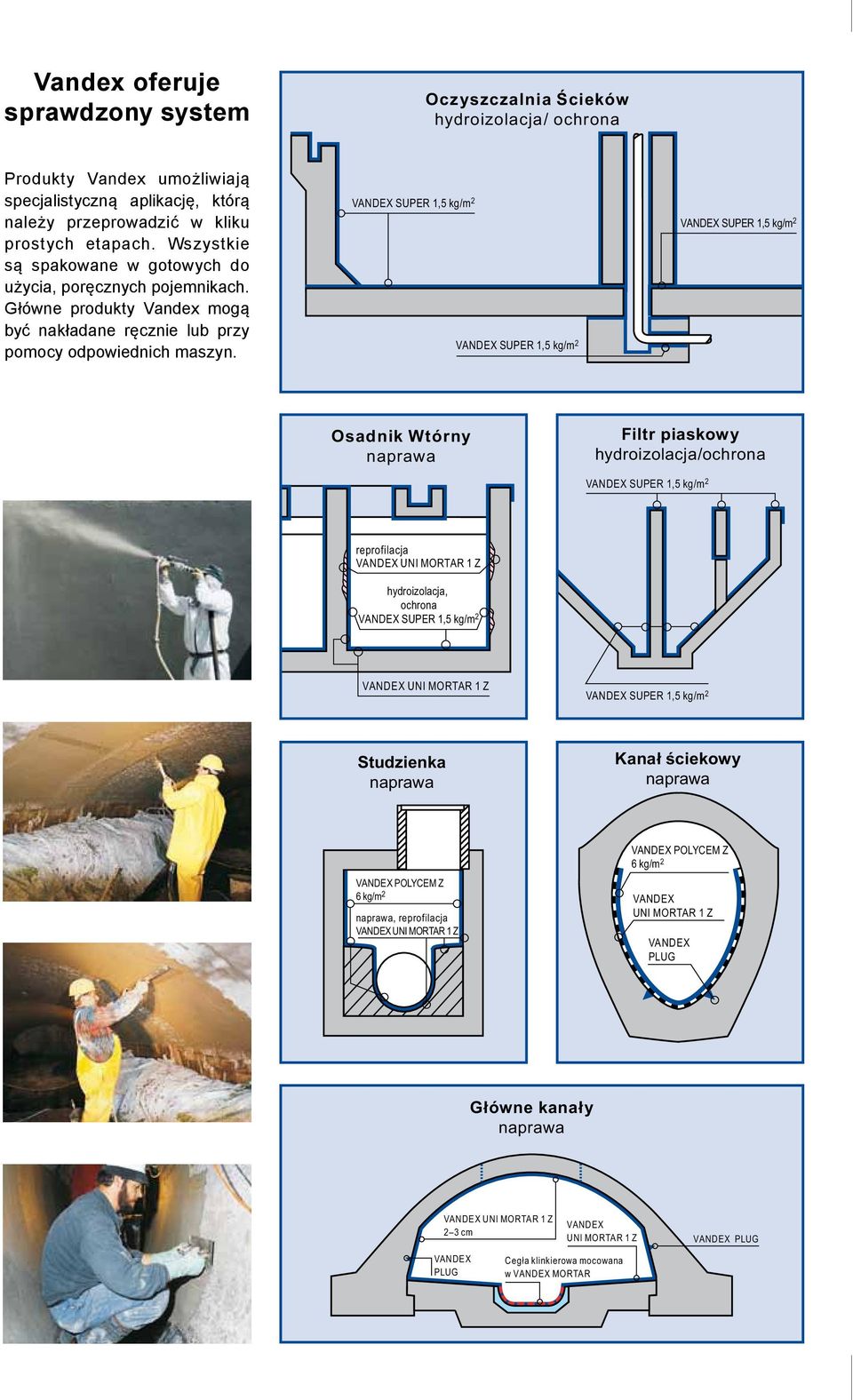

4 Vandex oferuje sprawdzony system Oczyszczalnia Ścieków hydroizolacja/ ochrona Produkty Vandex umożliwiają specjalistyczną aplikację, którą należy przeprowadzić w kliku prostych etapach. Wszystkie są spakowane w gotowych do użycia, poręcznych pojemnikach. Główne produkty Vandex mogą być nakładane ręcznie lub przy pomocy odpowiednich maszyn. SUPER 1,5 kg/m 2 SUPER 1,5 kg/m 2 SUPER 1,5 kg/m 2 Osadnik Wtórny Filtr Sewer piaskowy cross hydroizolacja/ochrona section 100/150 SUPER 1,5 kg/m 2 reprofilacja UNI MORTAR 1 Z hydroizolacja, ochrona SUPER 1,5 kg/m 2 UNI MORTAR 1 Z SUPER 1,5 kg/m 2 Studzienka Kanał ściekowy POLYCEM Z 6 kg/m 2, reprofilacja UNI MORTAR 1 Z POLYCEM Z 6 kg/m 2 UNI MORTAR 1 Z PLUG Główne kanały UNI MORTAR 1 Z 2 3 cm PLUG UNI MORTAR 1 Z Cegła klinkierowa mocowana w MORTAR PLUG

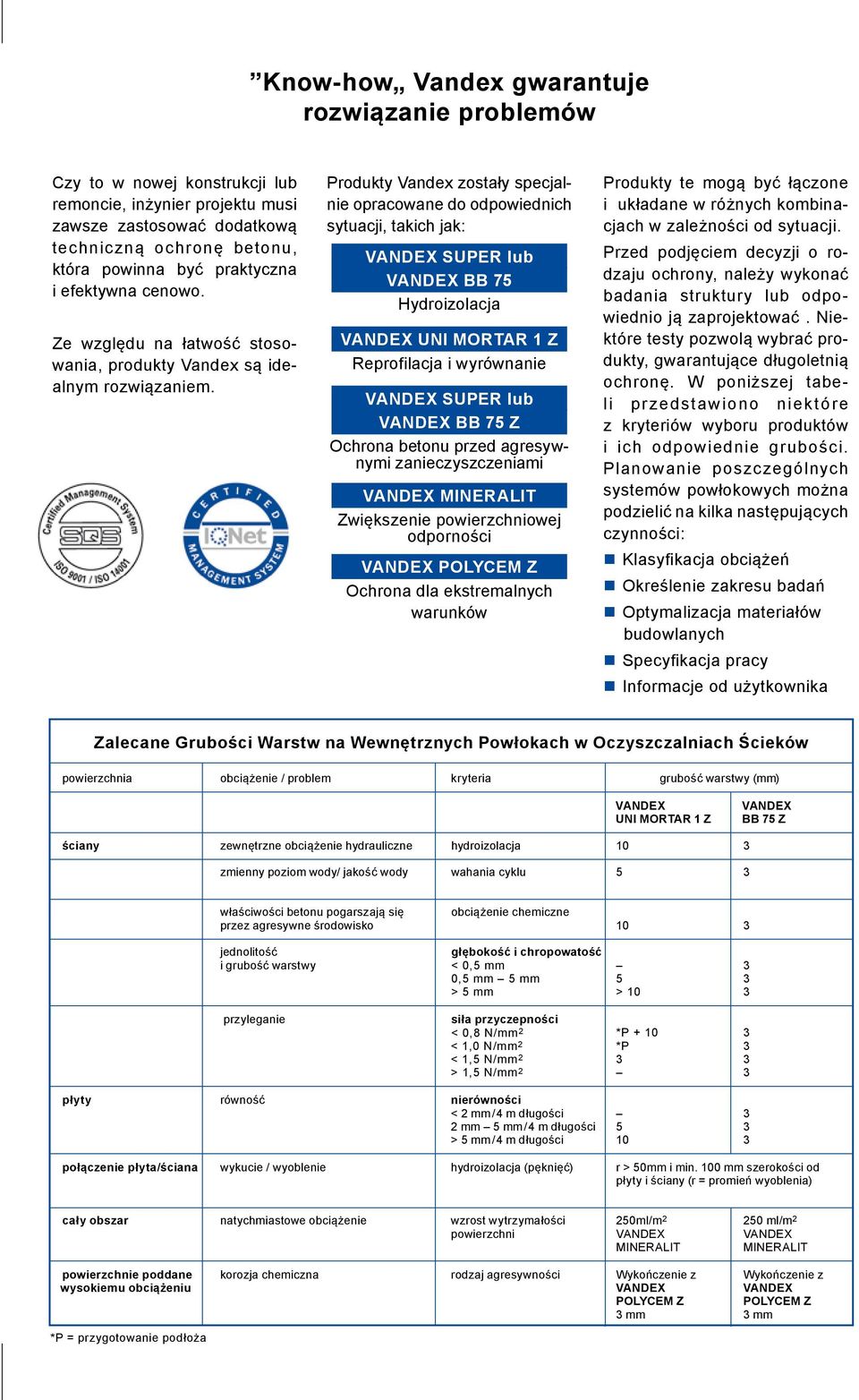

5 Know-how Vandex gwarantuje rozwiązanie problemów Czy to w nowej konstrukcji lub remoncie, inżynier projektu musi zawsze zastosować dodatkową techniczną ochronę betonu, która powinna być praktyczna i efektywna cenowo. Ze względu na łatwość stosowania, produkty Vandex są idealnym rozwiązaniem. Produkty Vandex zostały specjalnie opracowane do odpowiednich sytuacji, takich jak: SUPER lub BB 75 Hydroizolacja UNI MORTAR 1 Z Reprofilacja i wyrównanie SUPER lub BB 75 Z Ochrona betonu przed agresywnymi zanieczyszczeniami MINERALIT Zwiększenie powierzchniowej odporności POLYCEM Z Ochrona dla ekstremalnych wa runków Produkty te mogą być łączone i układane w różnych kombinacjach w zależności od sytuacji. Przed podjęciem decyzji o rodzaju ochrony, należy wykonać badania struktury lub odpowiednio ją zaprojektować. Niektóre testy pozwolą wybrać produkty, gwarantujące długoletnią ochronę. W poniższej tabeli przedstawiono niektóre z kryteriów wyboru produktów i ich odpowiednie grubości. Planowanie poszczególnych systemów powłokowych można podzielić na kilka następujących czynności: Klasyfikacja obciążeń Określenie zakresu badań Optymalizacja materiałów budowlanych Specyfikacja pracy Informacje od użytkownika Zalecane Grubości Warstw na Wewnętrznych Powłokach w Oczyszczalniach Ścieków powierzchnia obciążenie / problem kryteria grubość warstwy (mm) UNI MORTAR 1 Z BB 75 Z ściany zewnętrzne obciążenie hydrauliczne hydroizolacja 10 3 zmienny poziom wody/ jakość wody wahania cyklu 5 3 właściwości betonu pogarszają się obciążenie chemiczne przez agresywne środowisko 10 3 jednolitość głębokość i chropowatość i grubość warstwy < 0,5 mm 3 0,5 mm 5 mm 5 3 > 5 mm > 10 3 przyleganie siła przyczepności < 0,8 N/mm 2 *P < 1,0 N/mm 2 *P 3 < 1,5 N/mm > 1,5 N/mm 2 3 płyty równość nierówności < 2 mm /4 m długości 3 2 mm 5 mm /4 m długości 5 3 > 5 mm /4 m długości 10 3 połączenie płyta/ściana wykucie / wyoblenie hydroizolacja (pęknięć) r > 50mm i min. 100 mm szerokości od płyty i ściany (r = promień wyoblenia) cały obszar natychmiastowe obciążenie wzrost wytrzymałości 250ml/m ml/m 2 powierzchni MINERALIT MINERALIT powierzchnie poddane korozja chemiczna rodzaj agresywności Wykończenie z Wykończenie z wysokiemu obciążeniu POLYCEM Z POLYCEM Z 3 mm 3 mm *P = przygotowanie podłoża

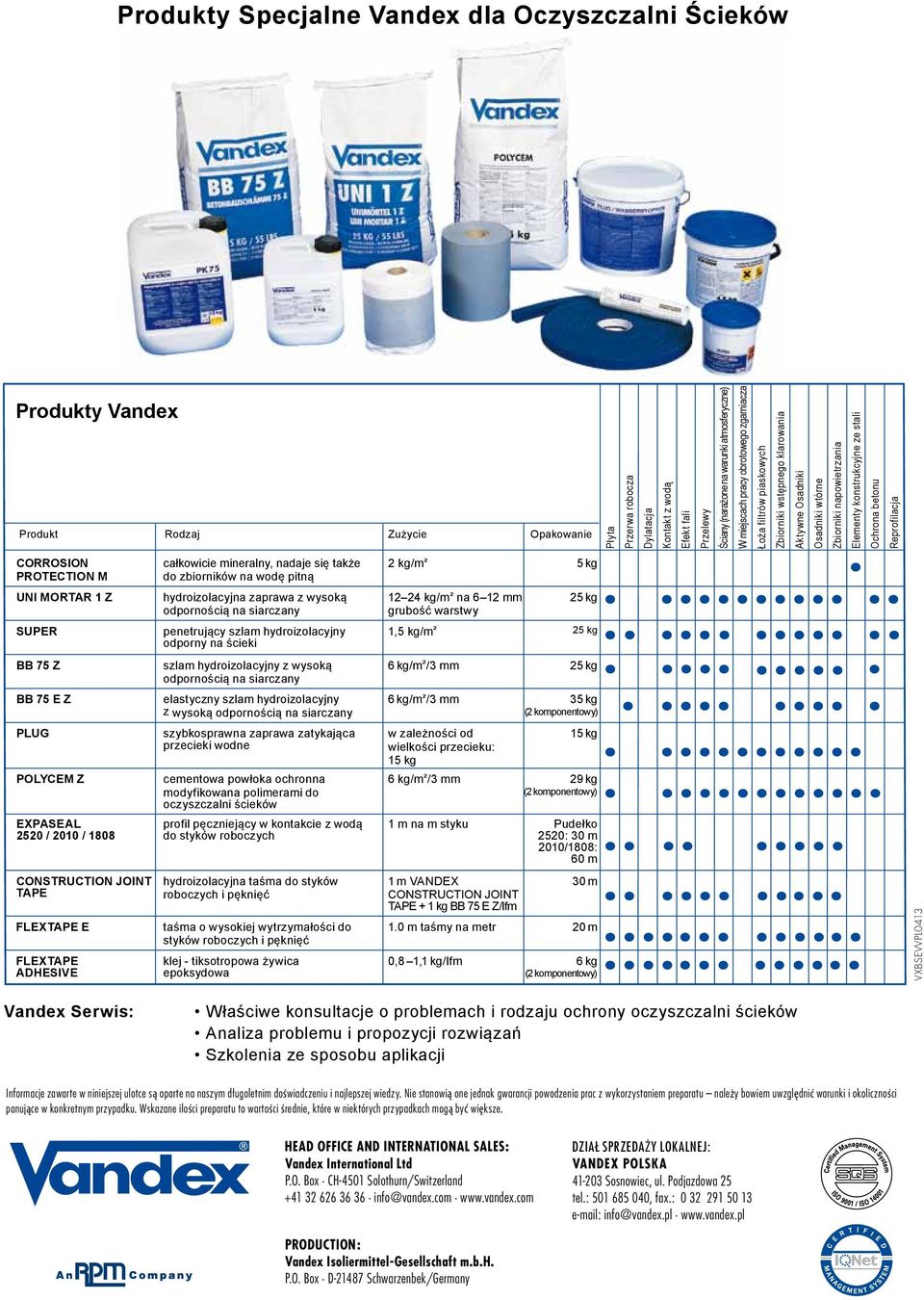

6 Produkty Specjalne Vandex dla Oczyszczalni Ścieków Produkty Vandex Produkt Rodzaj Zużycie Opakowanie Płyta Przerwa robocza Dylatacja Kontakt z wodą Efekt fali Przelewy Ściany (narażone na warunki atmosferyczne) W miejscach pracy obrotowego zgarniacza Łoża filtrów piaskowych Zbiorniki wstępnego klarowania Aktywne Osadniki Osadniki wtórne Zbiorniki napowietrzania Elementy konstrukcyjne ze stali Ochrona betonu Reprofilacja CORROSION całkowicie mineralny, nadaje się także 2 kg/m² 5 kg PROTECTION M do zbiorników na wodę pitną UNI MORTAR 1 Z hydroizolacyjna zaprawa z wysoką kg/m² na 6 12 mm 25 kg odpornością na siarczany grubość warstwy SUPER penetrujący szlam hydroizolacyjny 1,5 kg/m² 25 kg odporny na ścieki BB 75 Z szlam hydroizolacyjny z wysoką 6 kg/m²/3 mm 25 kg odpornością na siarczany BB 75 E Z elastyczny szlam hydroizolacyjny 6 kg/m²/3 mm 35 kg z wysoką odpornością na siarczany (2 komponentowy) PLUG szybkosprawna zaprawa zatykająca w zależności od 15 kg przecieki wodne wielkości przecieku: 15 kg POLYCEM Z cementowa powłoka ochronna 6 kg/m²/3 mm 29 kg modyfikowana polimerami do (2 komponentowy) oczyszczalni ścieków EXPASEAL profil pęczniejący w kontakcie z wodą 1 m na m styku Pudełko 2520 / 2010 / 1808 do styków roboczych 2520: 30 m 2010/1808: 60 m CONSTRUCTION JOINT hydroizolacyjna taśma do styków 1 m 30 m TAPE roboczych i pęknięć CONSTRUCTION JOINT TAPE + 1 kg BB 75 E Z/lfm FLEXTAPE E taśma o wysokiej wytrzymałości do 1.0 m taśmy na metr 20 m styków roboczych i pęknięć FLEXTAPE klej - tiksotropowa żywica 0,8 1,1 kg/lfm 6 kg ADHESIVE epoksydowa (2 komponentowy) VXBSEWPL0413 Vandex Serwis: Właściwe konsultacje o problemach i rodzaju ochrony oczyszczalni ścieków Analiza problemu i propozycji rozwiązań Szkolenia ze sposobu aplikacji Informacje zawarte w niniejszej ulotce są oparte na naszym długoletnim doświadczeniu i najlepszej wiedzy. Nie stanowią one jednak gwarancji powodzenia prac z wykorzystaniem preparatu należy bowiem uwzględnić warunki i okoliczności panujące w konkretnym przypadku. Wskazane ilości preparatu to wartości średnie, które w niektórych przypadkach mogą być większe. HEAD OFFICE AND INTERNATIONAL SALES: Vandex International Ltd P.O. Box CH-4501 Solothurn/Switzerland info@vandex.com DZIAŁ SPRZEDAŻY LOKALNEJ: POLSKA Sosnowiec, ul. Podjazdowa 25 tel.: , fax.: info@vandex.pl PRODUCTION: Vandex Isoliermittel-Gesellschaft m.b.h. P.O. Box D Schwarzenbek/Germany
