1 APROBATA TECHNICZNA ITB AT /2011 Filtry i regulatory przepływu WAVIN do systemów odprowadzania wody deszczowej WARSZAWA

2 Aprobata techniczna została opracowana w Zakładzie Aprobat Technicznych przez mgr inż. Wojciecha BARANIAKA Projekt okładki: Ewa Kossakowska GW X Kopiowanie aprobaty technicznej jest dozwolone jedynie w całości Wykonano z oryginałów bez opracowania wydawniczego Copyright by Instytut Techniki Budowlanej Warszawa 2012 ISBN Dział Wydawniczy, Warszawa, ul. Ksawerów 21, tel.: Format: pdf Wydano w styczniu 2012 r. Zam. 258/2012

3 Seria: APROBATY TECHNICZNE Egzemplarz archiwalny APROBATA TECHNICZNA ITB AT /2011 Na podstawie rozporządzenia Ministra Infrastruktury z dnia 8 listopada 2004 r. w sprawie aprobat technicznych oraz jednostek organizacyjnych upoważnionych do ich wydawania (Dz. U. Nr 249, poz. 2497), w wyniku postępowania aprobacyjnego dokonanego w Instytucie Techniki Budowlanej w Warszawie, na wniosek firmy: WAVIN Metalplast-Buk Sp. z o.o. ul. Dobieżyńska 43, Buk stwierdza się przydatność do stosowania w budownictwie wyrobów pod nazwą: Filtry i regulatory przepływu WAVIN do systemów odprowadzania wody deszczowej w zakresie i na zasadach określonych w Załączniku, który stanowi integralną część niniejszej Aprobaty Technicznej ITB. Termin ważności: 5 grudnia 2016 r. Załącznik: Postanowienia ogólne i techniczne D Y R E K T O R Instytutu Techniki Budowlanej Marek Kaproń Warszawa, 5 grudnia 2011 r. Aprobata Techniczna ITB AT /2011 jest nowelizacją Aprobaty Technicznej ITB AT /2010. Dokument Aprobaty Technicznej ITB AT /2011 zawiera 38 stron. Tekst tego dokumentu można kopiować tylko w całości. Publikowanie lub upowszechnianie w każdej innej formie fragmentów tekstu Aprobaty Technicznej, wymaga pisemnego uzgodnienia z Instytutem Techniki Budowlanej.

4 AT /2011 str. 2/38 ZAŁĄCZNIK POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TREŚCI 1. PRZEDMIOT APROBATY TECHNICZNEJ Postanowienia ogólne Filtry hydrodynamiczne WAVIN Certaro HDS Basic Filtry hydrodynamiczne WAVIN Certaro HDS Screen Filtry hydrodynamiczne WAVIN Certaro HDS Pro Regulatory przepływu mechaniczne WAVIN Orifice Regulatory przepływu hydrodynamiczne wirowe WAVIN Corso PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA Surowce i materiały Właściwości techniczne PAKOWANIE, PRZECHOWYWANIE I TRANSPORT Pakowanie Przechowywanie Transport OCENA ZGODNOŚCI Zasady ogólne Wstępne badanie typu Zakładowa kontrola produkcji Badania gotowych wyrobów Częstotliwość badań Metody badań Pobieranie próbek do badań Ocena wyników badań USTALENIA FORMALNO-PRAWNE TERMIN WAŻNOŚCI INFORMACJE DODATKOWE RYSUNKI... 26

5 AT /2011 str. 3/38 1. PRZEDMIOT APROBATY TECHNICZNEJ 1.1. Postanowienia ogólne Przedmiotem Aprobaty Technicznej są filtry i regulatory przepływu WAVIN do systemów odprowadzania wody deszczowej, produkowane przez firmę WAVIN Metalplast-Buk Sp. z o.o., ul. Dobieżyńska 43, Buk Wyroby produkowane są w zakładach: RPP Kunststofbewerking & Assemblage BV, De Grift 14, 7711 EJ Nieuwleusen, Holandia, Lankhorst Special Mouldings, Prinsengracht 2, 8600 AE Sneek, Holandia, Rombouts Kunststof Techniek B.V., Slabbecoornweg RZ Tholen, Postbus AB Tholen, Holandia, Wavin KLS Holandia B.V., J.C.KELLERLAAN 3, POSTB.5, 7770 AA Hardenberg, Holandia, Wavin GmbH Kunststoff-Rohrsysteme, Industriestrasse 20, Twist, Niemcy, WAVIN Metalplast-Buk Sp. z o.o., ul. Dobieżyńska 43, Buk, WAVIN Metalplast-Buk Sp. z o.o., ul. Kościńskiego 23, Sochaczew. Niniejsza Aprobata obejmuje następujący asortyment filtrów i regulatorów przepływu: filtry hydrodynamiczne: WAVIN Certaro HDS Basic (wg p. 1.2 i rys. 1), WAVIN Certaro HDS Screen (wg p. 1.3 i rys. 2), WAVIN Certaro HDS Pro (wg p. 1.4 i rys. 3), regulatory mechaniczne WAVIN Orifice (wg p. 1.5 i rys. 4), regulatory hydrodynamiczne wirowe (wg p. 1.6 i rys. 6 8): WAVIN Corso FA (typu Vortex), WAVIN Corso FC (typu zwężka). Wymagane właściwości techniczne filtrów i regulatorów przepływu WAVIN przedstawiono w punkcie Filtry hydrodynamiczne WAVIN Certaro HDS Basic Obudowę filtra WAVIN Certaro HDS Basic stanowi rura PE lub PP o średnicy DN/ID 1000 lub DN/ID 1200 mm, spiralnie zgrzewana lub spawana albo dwuścienna,

6 AT /2011 str. 4/38 spełniająca wymagania normy PN-EN :2008 lub PN-EN A1:2009, zaślepiona z jednej strony podwójną dennicą wykonaną z płyt PE lub PP, spawaną lub dogrzaną do rury. Przestrzeń pomiędzy płytami dennicy może być wypełniona betonem. Zwieńczenie filtra wykonuje się z elementów przypowierzchniowych umożliwiających posadowienie pokrywy i ramy. Filtr WAVIN Certaro HDS Basic podzielony jest na dwie części: górną i dolną (osadczą). Woda deszczowa kierowana jest do części górnej filtra przez rurę dopływową, następnie przepływa do części dolnej przez otwór wykonany w przegrodzie oddzielającej obie części i umieszczoną w nim rurę. W części dolnej następuje sedymentacja grawitacyjna i separacja cząstek stałych oraz wolnych cząstek olejowych. Oczyszczona woda przepływa przez zasyfonowany otwór, znajdujący się w środku przegrody, do górnej części filtra, skąd kierowana jest na zewnątrz przez rurę odpływową. W górnej części znajduje się przelew, który zabezpiecza filtr przed nadmiernym przepływem, np. w przypadku fali deszczu nawalnego. Zestawienie podstawowych parametrów technicznych oraz asortyment filtrów WAVIN Certaro HDS Basic podano w tablicy 1. Budowę filtra przedstawiono na rys. 1. Lp Tablica 1 Zestawienie podstawowych parametrów technicznych oraz asortyment filtrów WAVIN Certaro HDS Basic Rodzaj filtra CERTARO HDS BASIC 16 DN250 CERTARO HDS BASIC 16 DN500 CERTARO HDS BASIC 34 DN300 CERTARO HDS BASIC 34 DN600 H1**, mm H2**, mm DN przyłącza*, mm Przepływ maksymalny Q max, l/s Przepływ nominalny Q nom, l/s DN (ID) obudowy, mm Wysokość osadnika **, mm * możliwe są inne średnice nominalne DN przyłącza dostosowane do maksymalnego przepływu, wynikającego z obliczeń hydraulicznych i jednostkowych rozwiązań projektowych ** możliwe są inne wysokości po ustaleniu z klientem 600

7 AT /2011 str. 5/ Filtry hydrodynamiczne WAVIN Certaro HDS Screen Obudowę filtra WAVIN Certaro HDS Screen stanowi rura PE lub PP o średnicy DN/ID 1200 lub DN/ID 1500 mm, spiralnie zgrzewana lub spawana albo dwuścienna, spełniająca wymagania normy PN-EN :2008 lub PN-EN A1:2009, zaślepiona z jednej strony podwójną dennicą wykonaną z płyt PE lub PP, spawaną lub dogrzaną do rury. Przestrzeń pomiędzy płytami dennicy może być wypełniona betonem. Zwieńczenie filtra wykonuje się z elementów przypowierzchniowych umożliwiających posadowienie pokrywy i ramy. Filtr WAVIN Certaro HDS Screen podzielony jest na dwie części: górną i dolną (osadczą). Woda deszczowa kierowana jest do części górnej filtra przez rurę dopływową, następnie wprowadzana jest w ruch wirowy przez specjalnie ukształtowaną rynnę kierującą wodę do otworu w przegrodzie oddzielającej obie części urządzenia. Wprowadzenie wody w ruch wirowy ma na celu wstępne jej oczyszczenie. W części dolnej następuje sedymentacja grawitacyjna i separacja cząstek stałych. Woda wypływająca z części dolnej filtra oczyszczana jest przez ekran samoczyszczący ze stali nierdzewnej, a następnie kierowana jest do rury odpływowej. W górnej części filtra znajduje się przelew, który zabezpiecza filtr przed nadmiernym przepływem, np. w przypadku fali deszczu nawalnego Zestawienie podstawowych parametrów technicznych oraz asortyment filtrów WAVIN Certaro HDS Screen podano w tablicy 2. Budowę filtra przedstawiono na rys. 2. Tablica 2 Zestawienie podstawowych parametrów technicznych oraz asortyment filtrów WAVIN Certaro HDS Screen Lp Rodzaj filtra CERTARO HDS SCREEN 20 DN250 CERTARO HDS SCREEN 20 DN600 CERTARO HDS SCREEN 31 DN300 CERTARO HDS SCREEN 31 DN800 H1**, mm H2**, mm DN przyłącza*, mm 250 Przepływ maksymalny Q max, l/s Przepływ nominalny Q nom, l/s DN (ID) obudowy, mm Wysokość osadnika **, mm 610

8 AT /2011 str. 6/38 Lp Rodzaj filtra CERTARO HDS SCREEN 45 DN400 CERTARO HDS SCREEN 45 DN800 H1**, mm H2**, mm DN przyłącza*, mm Przepływ maksymalny Q max, l/s Przepływ nominalny Q nom, l/s c.d. Tablicy 2 DN (ID) obudowy, mm Wysokość osadnika **, mm * możliwe są inne średnice nominalne DN przyłącza dostosowane do maksymalnego przepływu, wynikającego z obliczeń hydraulicznych i jednostkowych rozwiązań projektowych ** możliwe są inne wysokości po ustaleniu z klientem 1.4. Filtry hydrodynamiczne WAVIN Certaro HDS Pro Do budowy filtrów hydrodynamicznych wykorzystywane są studzienki kanalizacyjne o nazwie TEGRA 1000, wykonane z polietylenu (PE), objęte Aprobatą Techniczną AT /2009. Filtr składa się ze ślepej podstawy TEGRA 1000, stanowiącej zbiornik osadu, trzonu wznoszącego złożonego z pierścieni dystansowych PE, stożka TEGRA 1000 oraz przypowierzchniowych części składowych, jeśli są przewidywane, umożliwiających posadowienie pokrywy i ramy. Elementem filtrującym jest pierścień trzonu z wbudowaną wewnątrz częścią o kształcie spirali, wprowadzający wodę w ruch wirowy. Przepływy nominalne filtrów, w zależności od średnicy przyłączy oraz konstrukcji części spiralnej, wynoszą: 5, 10 lub 15 l/s. Filtry posiadają przelew wewnętrzny i awaryjny. Zestawienie podstawowych parametrów technicznych filtrów WAVIN Certaro HDS Pro podano w tablicy 3. Budowę filtra przedstawiono na rys. 3. Tablica 3 Zestawienie podstawowych parametrów technicznych filtrów WAVIN Certaro HDS Pro Przepływ nominalny, l/s Przepływ maksymalny, l/s Średnica przyłączy, mm Pojemność zbiornika osadu, l 420 lub lub

9 AT /2011 str. 7/ Regulatory przepływu mechaniczne WAVIN Orifice Regulatory WAVIN Orifice składają się z następujących elementów: obudowy, którą stanowią elementy studzienek TEGRA 600 (podstawa ślepa oraz rura trzonowa karbowana DN 600) lub TEGRA 1000 (podstawa ślepa, pierścienie dystansowe oraz stożek) spełniające wymagania normy PN-EN :2009 +AC:2009 lub AT /2009, wykonane z PP lub PE, ze wspawaną rurą odpływową, elementu ograniczającego przepływ z przelewem, który stanowi konstrukcja składająca się z rur i kształtek PVC-U, spełniających wymagania normy PN-EN 1401:2009 lub PN-EN :2008, z wywierconym otworem o średnicy 25, 32, 40 lub 50 mm, w zależności od projektowanego przepływu, uchwytu elementu ograniczającego przepływ z przelewem, wykonanego z PP lub PE, dopływu i przelewu awaryjnego, stanowiących wkładki in situ DN 110, DN 160 lub DN 200 mm, wysokość ich zamocowania uzależniona jest od warunków projektowych i służy do wytworzenia odpowiedniego nadciśnienia w regulatorze, w celu osiągnięcia maksymalnego (projektowego) odpływu. Zasada działania regulatorów WAVIN Orifice polega na wypływie wody przez otwór zatopiony. Budowę regulatora przepływu WAVIN Orfice przedstawiono na rys. 4. Regulator przeznaczony jest do małych przepływów, w zakresie od 1 do 7 l/s. Krzywe natężenia przepływu na odpływie regulatorów w zależności od nadciśnienia przedstawiono na rys Regulatory przepływu hydrodynamiczne wirowe WAVIN Corso Regulatory WAVIN Corso składają się z: obudowy, którą stanowią elementy studzienek TEGRA 600 (podstawa ślepa oraz rura trzonowa karbowana DN 600) lub TEGRA 1000 (podstawa ślepa, pierścienie dystansowe oraz stożek) spełniające wymagania normy PN-EN :2009 +AC:2009 lub AT /2009, wykonane z PP lub PE, elementu regulującego przepływ typu FA (Vortex) lub FC (zwężka), wykonanego ze stali nierdzewnej i uszczelki,

10 AT /2011 str. 8/38 uchwytu elementu regulującego przepływ (spawanego do obudowy), wykonanego z PP lub PE, z króćcem odpływowym o średnicy zewnętrznej 160, 200, 250, 315 lub 400 mm, dźwigni ze stali nierdzewnej, służącej do montażu i demontażu elementu regulującego w uchwycie, o regulowanej wysokości dostosowanej do wysokości studzienki (dźwignia składa się z trzech osobnych, montowanych ze sobą elementów: części górnej chwytowej, części środkowej oraz części dolnej z zaczepem do regulatora typu FA lub FC), dopływu i przelewu awaryjnego stanowiących wkładki in situ DN 110, DN 160 lub DN 200 mm, lub króćce przyspawane do obudowy zbiornika regulatora wysokość ich zamocowania uzależniona jest od warunków projektowych i służy do wytworzenia odpowiedniego nadciśnienia w regulatorze, w celu osiągnięcia maksymalnego (projektowego) odpływu. Elementy regulujące typu FA (Vortex) oraz FC (zwężka) są samoczynnymi zaworami wykorzystującymi różnicę poziomów wody do wytworzenia pośrodku ich obudowy wiru wypełnionego powietrzem. Wraz ze wzrostem różnicy poziomów następuje przejście od przepływu swobodnego do przepływu kontrolowanego wirem. Element regulujący składa się z dopływu, spiralnego kanału zbiorczego oraz odpływu. Płynąca woda jest kierowana stycznie do spiralnego kanału zbiorczego, w którym powstaje wir. Wysokie prędkości skrajne powodują wypełnienie środka wiru powietrzem i wystąpienie ciśnienia wstecznego, które spowalnia odpływ wody. Regulator typu FA przeznaczony jest do przepływów w zakresie 2 do 30 l/s, a typu FC do przepływów w zakresie 3 do 60 l/s. Budowę wirowych regulatorów przepływu WAVIN Corso przedstawiono na rys. 6 i 7. Elementy regulujące mogą być montowane w podstawie studzienek lub w trzonie. W tablicy 4 przedstawiono asortyment elementów regulujących z wytycznymi dotyczącymi rodzaju obudowy oraz miejsca montażu elementu regulującego. Na rys. 8 przedstawiono elementy regulujące przepływ typów FA i FC wraz z ich uchwytami. Krzywe natężenia przepływu na odpływie regulatorów w zależności od nadciśnienia dla różnych średnic odpływu elementów regulujących typów FA i FC przedstawiono na rys

11 AT /2011 str. 9/38 Tablica 4 Asortyment elementów regulujących przepływ regulatorów wirowych WAVIN Corso Typ elementu regulującego przepływ Rodzaj obudowy i miejsce montażu elementu regulującego TEGRA 600 TEGRA FA (Vortex) FA1012 w podstawie w podstawie lub trzonie FA w podstawie lub trzonie FA w podstawie lub trzonie FA w podstawie lub trzonie FA w trzonie FC (zwężka) FC15 - w podstawie lub trzonie 2. PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA Filtry i regulatory przepływu WAVIN, objęte niniejszą Aprobatą Techniczną, są integralnymi elementami systemów kanalizacyjnych przeznaczonych do zagospodarowania wód opadowych. Ich stosowanie powinno wynikać z projektu technicznego oraz postanowień zawartych w obowiązujących normach i przepisach techniczno-budowlanych, w szczególności rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75 z 2002 r., poz. 690 z późniejszymi zmianami). Instalacja filtrów i regulatorów przepływu powinna przebiegać zgodnie z instrukcją opracowaną przez producenta, jak również spełniać wymagania norm PN-EN 752:2008, PN-EN 476:2011, PN-EN 1610:2002+Ap1:2007, PN-ENV 1046:2007. Filtry hydrodynamiczne WAVIN Certaro HDS służą do zabezpieczenia urządzeń takich jak: zbiorniki retencyjne, rozsączające lub magazynujące wodę opadową, przed zabrudzeniem cząstkami mineralnymi. Filtry hydrodynamiczne Wavin Certaro HDS Basic oraz Wavin Certaro HDS Screen charakteryzują się skutecznością filtracji większą niż 80% przy przepływach nominalnych oraz średniej wielkości cząstek osadu wynoszącej 240 ± 6 μm w przypadku filtrów Wavin Certaro HDS Basic lub 105 ± 3 μm w przypadku filtrów Wavin Certaro HDS Screen. Skuteczność filtracji filtrów WAVIN Certaro HDS Pro przedstawiono w tablicy 5.

12 AT /2011 str. 10/38 Tablica 5 Skuteczność filtracji filtrów WAVIN Certaro HDS Pro Średnica króćca, mm DN 110 DN 160 DN 200 Przepływ nominalny Qn, l/s Średnia wielkość cząstek osadu Skuteczność filtracji 75 ± 2 μm > 80 % ± 4 μm - > 80 % > 80 % Regulatory przepływu służą do regulowania lub ograniczania przepływu. Mogą być stosowane na dopływie lub odpływie z/do urządzenia, którym może być np. filtr, separator substancji ropopochodnych albo zbiornik retencyjny lub rozsączający. W zależności od funkcji i miejsca montażu (za lub przed urządzeniem) regulatory przepływu mogą być nazywane regulatorami dopływu lub odpływu. Zadaniem regulatora przepływu jest zabezpieczenie urządzenia jw. przed nadmiernym przepływem wód deszczowych, który może doprowadzić np. do: przepełnienia zbiornika magazynującego, wypłukania osadów lub innych zanieczyszczeń z urządzenia oczyszczającego, przepełnienia kolektora deszczowego. Filtry i regulatory przepływu WAVIN należy montować w przygotowanym, odwodnionym wykopie, bezpośrednio na gruncie rodzimym, podsypce żwirowej lub piaskowej, podłożu betonowym lub fundamencie, w zależności od warunków wodnogruntowych, w sposób określony w projekcie technicznym oraz zgodnie z instrukcją producenta. Głębokość posadowienia filtrów WAVIN Certaro HDS Basic, WAVIN Certaro HDS Screen oraz regulatorów przepływu WAVIN w obudowie z elementów studzienek TEGRA 600 nie powinna przekraczać 6 m, przy maksymalnym poziomie wody gruntowej w stosunku do dna obudowy urządzenia nie wyższym niż 5 m. Głębokość posadowienia regulatorów przepływu WAVIN w obudowie z elementów studzienek TEGRA 1000 wg AT /2009 nie powinna przekraczać 5 m, przy maksymalnym poziomie wody gruntowej w stosunku do dna obudowy urządzenia nie wyższym niż 4,5 m. Połączenie filtrów i regulatorów przepływu, wyposażonych w króciec dopływowy lub odpływowy w postaci rury tworzywowej, z rurami systemu kanalizacji należy wykonać za pomocą połączenia kielichowego z pierścieniem uszczelniającym lub poprzez zgrzewanie. W przypadku regulatorów przepływu WAVIN stosuje się również wkładki in-situ, umożliwiające

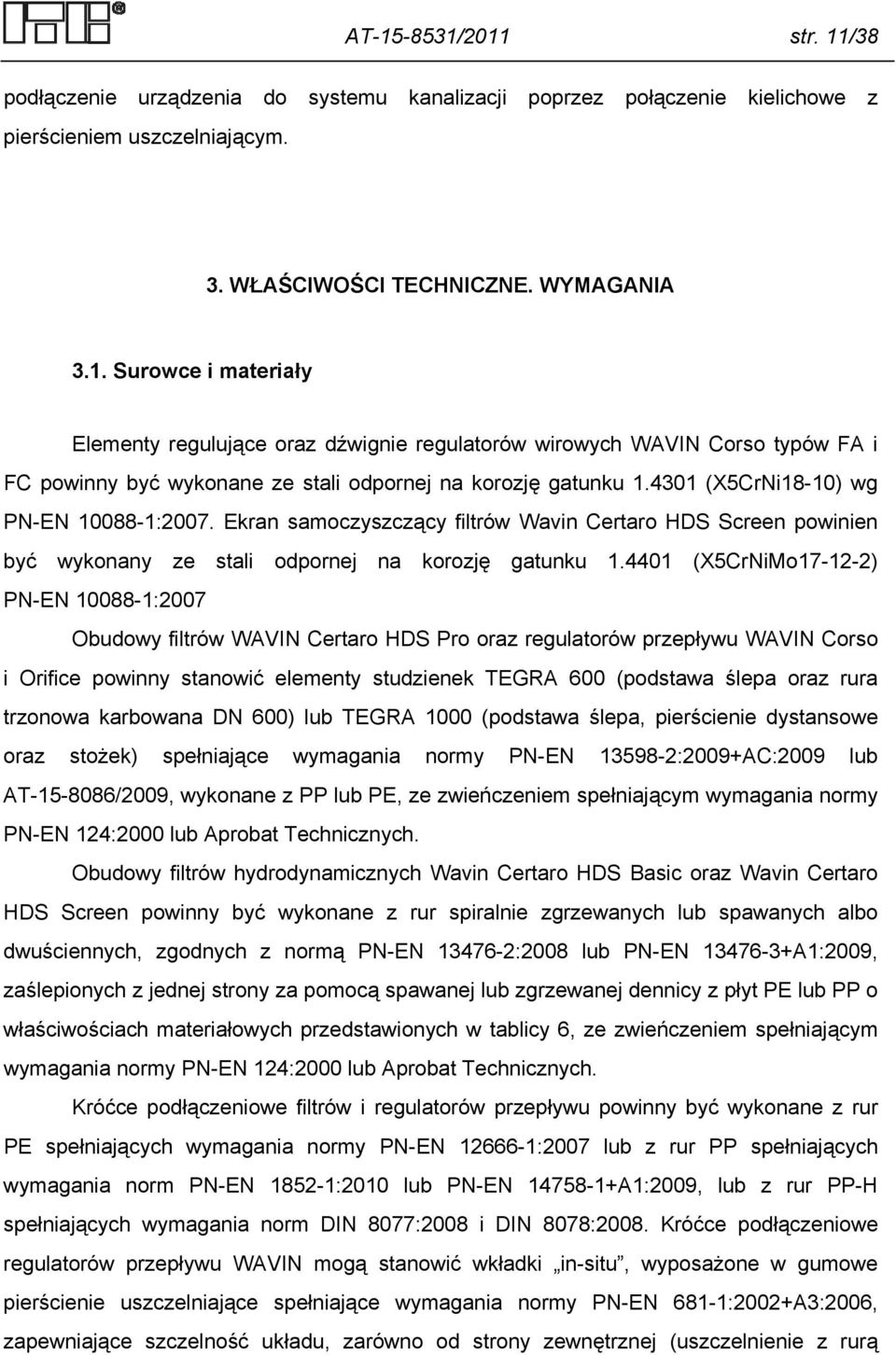

13 AT /2011 str. 11/38 podłączenie urządzenia do systemu kanalizacji poprzez połączenie kielichowe z pierścieniem uszczelniającym. 3. WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA 3.1. Surowce i materiały Elementy regulujące oraz dźwignie regulatorów wirowych WAVIN Corso typów FA i FC powinny być wykonane ze stali odpornej na korozję gatunku (X5CrNi18-10) wg PN-EN :2007. Ekran samoczyszczący filtrów Wavin Certaro HDS Screen powinien być wykonany ze stali odpornej na korozję gatunku (X5CrNiMo ) PN-EN :2007 Obudowy filtrów WAVIN Certaro HDS Pro oraz regulatorów przepływu WAVIN Corso i Orifice powinny stanowić elementy studzienek TEGRA 600 (podstawa ślepa oraz rura trzonowa karbowana DN 600) lub TEGRA 1000 (podstawa ślepa, pierścienie dystansowe oraz stożek) spełniające wymagania normy PN-EN :2009+AC:2009 lub AT /2009, wykonane z PP lub PE, ze zwieńczeniem spełniającym wymagania normy PN-EN 124:2000 lub Aprobat Technicznych. Obudowy filtrów hydrodynamicznych Wavin Certaro HDS Basic oraz Wavin Certaro HDS Screen powinny być wykonane z rur spiralnie zgrzewanych lub spawanych albo dwuściennych, zgodnych z normą PN-EN :2008 lub PN-EN A1:2009, zaślepionych z jednej strony za pomocą spawanej lub zgrzewanej dennicy z płyt PE lub PP o właściwościach materiałowych przedstawionych w tablicy 6, ze zwieńczeniem spełniającym wymagania normy PN-EN 124:2000 lub Aprobat Technicznych. Króćce podłączeniowe filtrów i regulatorów przepływu powinny być wykonane z rur PE spełniających wymagania normy PN-EN :2007 lub z rur PP spełniających wymagania norm PN-EN :2010 lub PN-EN A1:2009, lub z rur PP-H spełniających wymagania norm DIN 8077:2008 i DIN 8078:2008. Króćce podłączeniowe regulatorów przepływu WAVIN mogą stanowić wkładki in-situ, wyposażone w gumowe pierścienie uszczelniające spełniające wymagania normy PN-EN 681-1:2002+A3:2006, zapewniające szczelność układu, zarówno od strony zewnętrznej (uszczelnienie z rurą

14 AT /2011 str. 12/38 trzonową, podstawą lub pierścieniem obudowy) jak i wewnętrznej (uszczelnienie z bosym końcem przewodu kanalizacyjnego). Pozostałe elementy filtrów i regulatorów przepływu powinny być wykonane z płyt PE lub PP o właściwościach materiałowych przedstawionych w tablicy 6, rur PP spełniających wymagania norm PN-EN A1:2009 lub PN-EN :2010, lub rur PE spełniających wymagania normy PN-EN :2007, lub rur i kształtek PVC-U spełniających wymagania normy PN-EN :2009 lub PN-EN :2008, lub rur PP-H spełniających wymagania norm DIN 8077:2008 i DIN 8078:2008. Tablica 6 Właściwości tworzywa płyt PP i PE stosowanych do produkcji elementów filtrów i regulatorów przepływu WAVIN Poz. Właściwości techniczne Wymagania Metoda badania Czas indukcji utleniania (OIT) PP i PE, min. - temperatura 200 C Masowy wskaźnik szybkości płynięcia (MFR), g/10 min: - PE: temp. 190 C, obciążenie 5 kg - PP: temp. 230 C, obciążenie 2,16 kg. Gęstość, kg/m 3 : - PE - PP 8 PN-EN 728: PN-EN ISO 1133:2006 PN-EN ISO : Właściwości techniczne Filtry WAVIN Certaro HDS Basic oraz WAVIN Certaro HDS Screen. Właściwości techniczno-użytkowe filtrów WAVIN Certaro HDS Basic oraz WAVIN Certaro HDS Screen podano w tablicy 7.

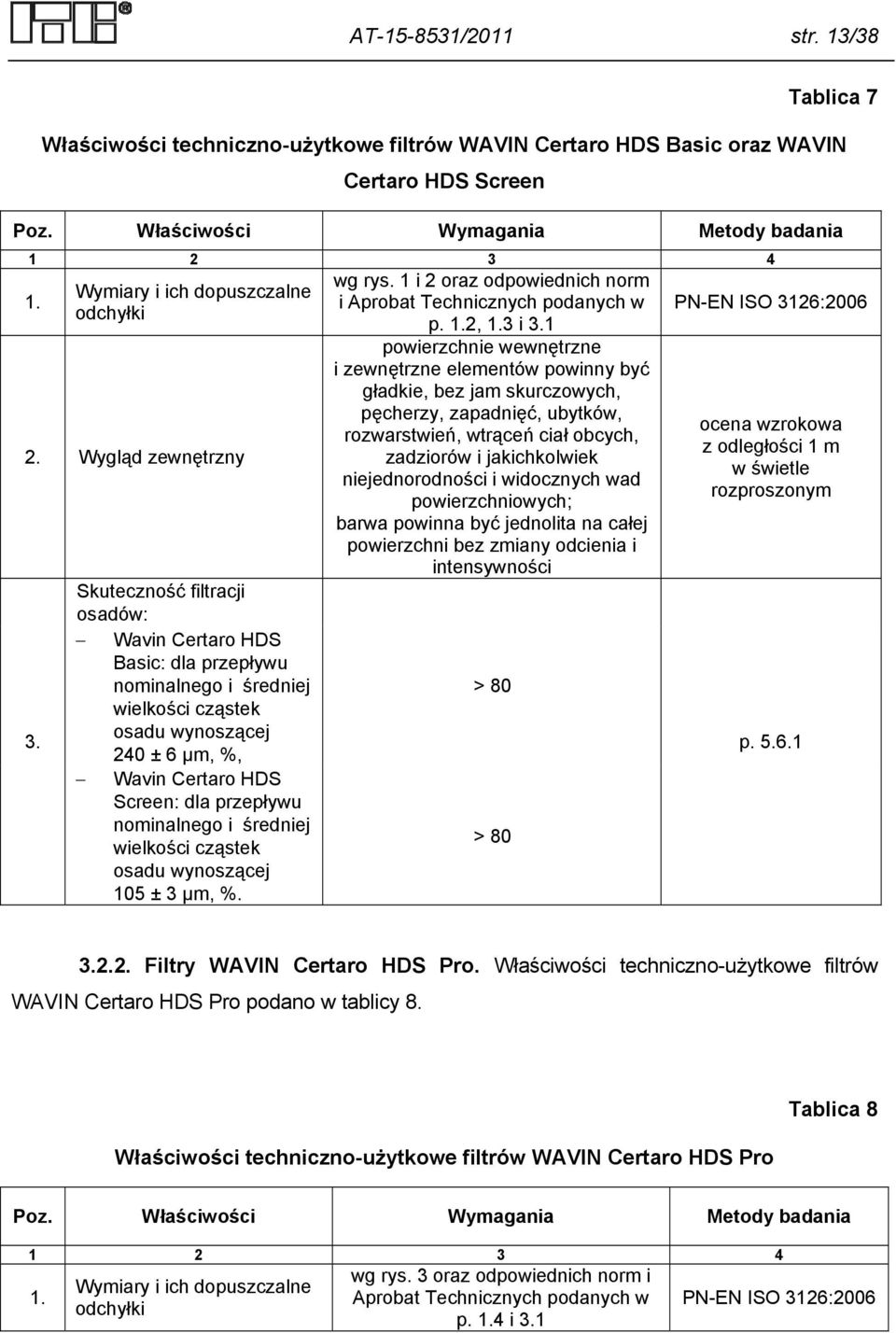

15 AT /2011 str. 13/38 Tablica 7 Właściwości techniczno-użytkowe filtrów WAVIN Certaro HDS Basic oraz WAVIN Certaro HDS Screen Poz. Właściwości Wymagania Metody badania Wymiary i ich dopuszczalne odchyłki 2. Wygląd zewnętrzny 3. Skuteczność filtracji osadów: Wavin Certaro HDS Basic: dla przepływu nominalnego i średniej wielkości cząstek osadu wynoszącej 240 ± 6 μm, %, Wavin Certaro HDS Screen: dla przepływu nominalnego i średniej wielkości cząstek osadu wynoszącej 105 ± 3 μm, %. wg rys. 1 i 2 oraz odpowiednich norm i Aprobat Technicznych podanych w p. 1.2, 1.3 i 3.1 powierzchnie wewnętrzne i zewnętrzne elementów powinny być gładkie, bez jam skurczowych, pęcherzy, zapadnięć, ubytków, rozwarstwień, wtrąceń ciał obcych, zadziorów i jakichkolwiek niejednorodności i widocznych wad powierzchniowych; barwa powinna być jednolita na całej powierzchni bez zmiany odcienia i intensywności > 80 > 80 PN-EN ISO 3126:2006 ocena wzrokowa z odległości 1 m w świetle rozproszonym p Filtry WAVIN Certaro HDS Pro. Właściwości techniczno-użytkowe filtrów WAVIN Certaro HDS Pro podano w tablicy 8. Właściwości techniczno-użytkowe filtrów WAVIN Certaro HDS Pro Tablica 8 Poz. Właściwości Wymagania Metody badania Wymiary i ich dopuszczalne odchyłki wg rys. 3 oraz odpowiednich norm i Aprobat Technicznych podanych w p. 1.4 i 3.1 PN-EN ISO 3126:2006

16 AT /2011 str. 14/38 c.d. Tablicy 8 Poz. Właściwości Wymagania Metody badania Wygląd zewnętrzny Skuteczność filtracji osadów: powierzchnie wewnętrzne i zewnętrzne elementów powinny być gładkie, bez jam skurczowych, pęcherzy, zapadnięć, ubytków, rozwarstwień, wtrąceń ciał obcych, zadziorów i jakichkolwiek niejednorodności i widocznych wad powierzchniowych; barwa powinna być jednolita na całej powierzchni bez zmiany odcienia i intensywności ocena wzrokowa z odległości 1 m w świetle rozproszonym dla przepływu 5 l/s i średniej wielkości cząstek osadu 75 ± 2 µm, %, dla przepływów 10 l/s i 15 l/s i średniej wielkości cząstek osadu 175 ± 4 µm, %. Poprawność działania test hydrauliczny: > 80 > 80 przy natężeniu przepływu wody 20 l/s wzrost poziomu wody powinien wynosić: przepływ tylko przez filtr, maksymalnie 27 cm przepływ tylko przez przelew wewnętrzny, maksymalnie 33 cm przepływ tylko przez przelew awaryjny > 35 cm Odporność na wypłukiwanie osadów z filtra 80 % osadu powinno zostać w osadniku po działaniu maksymalnego przepływu wody 15 l/s przez 15 min. p p p Regulatory przepływu mechaniczne WAVIN Orifice i hydrodynamiczne WAVIN Corso. Właściwości techniczno-użytkowe regulatorów przepływu WAVIN Orifice i WAVIN Corso podano w tablicy 9.

17 AT /2011 str. 15/38 Właściwości techniczno-użytkowe regulatorów przepływu WAVIN Orifice i WAVIN Corso Poz. Właściwości Wymagania Metoda badania Wymiary i ich dopuszczalne odchyłki 2. Wygląd zewnętrzny Szczelność połączeń spawanych elementów regulatora z obudową Montowalność elementów regulujących FA i FC w uchwytach * wg rys. 4, 6 i 7 oraz odpowiednich norm i Aprobat Technicznych podanych w p. 1.5, 1.6 i 3.1 powierzchnie wewnętrzne i zewnętrzne elementów powinny być gładkie, bez jam skurczowych, pęcherzy, zapadnięć, ubytków, rozwarstwień, wtrąceń ciał obcych, zadziorów i jakichkolwiek niejednorodności i widocznych wad powierzchniowych; barwa powinna być jednolita na całej powierzchni bez zmiany odcienia i intensywności połączenia poddane ciśnieniu 0,3 bar przez 15 min nie powinny wykazywać przecieków montaż powinien być możliwy przy użyciu siły rąk Tablica 9 PN-EN ISO 3126:2006 ocena wzrokowa z odległości 1 m w świetle rozproszonym obudowę z przyspawanym elementem należy wypełnić wodą i zamknąć wszystkie otwory, wytworzyć ciśnienie 0,3 bar i utrzymać je przez 15 min badanie polega na: montażu dźwigni z regulatorem FA lub FC montażu elementu, regulującego FA lub FC w uchwytach za pomocą dźwigni, demontażu elementu regulującego FA lub FC z uchwytu za pomocą dźwigni. 5. Odporność na uderzenie uchwytów elementów regulujących * brak pęknięć; mogą wystąpić niewielkie uszkodzenia nie mające wpływu na funkcjonalność badanie polega na wykonaniu w temp. 23 ± 2 C jednego uderzenia uchwytu, ciężarkiem o masie 1 kg i promieniu główki 50 mm, spadającego swobodnie z wysokości 3 m; po wykonaniu uderzenia należy dokonać oceny uchwytu pod względem wystąpienia pęknięć lub innych uszkodzeń *) dotyczy tylko regulatorów WAVIN Corso

18 AT /2011 str. 16/38 4. PAKOWANIE, PRZECHOWYWANIE, TRANSPORT 4.1. Pakowanie Filtry i regulatory przepływu WAVIN powinny być dostarczane w oryginalnych opakowaniach producenta oraz przechowywane i transportowane w sposób zapewniający niezmienność ich właściwości technicznych. Na każdym opakowaniu powinna znajdować się etykieta podająca co najmniej następujące dane: nazwę i adres Producenta, nazwę i rodzaj wyrobu, datę produkcji, numer Aprobaty Technicznej ITB AT /2011, numer i datę wystawienia krajowej deklaracji zgodności, znak budowlany. Sposób oznakowania wyrobu znakiem budowlanym powinien być zgodny z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198/2004, poz. 2041) Przechowywanie Wyroby objęte Aprobatą Techniczną należy przechowywać w sposób zabezpieczający je przed uszkodzeniem, na wyrównanych i płaskich powierzchniach Transport Wyroby objęte Aprobatą Techniczną należy transportować w sposób zabezpieczający je przed uszkodzeniem, z uwzględnieniem wymagań przepisów obowiązujących w transporcie drogowym i kolejowym przy przewożeniu tego typu wyrobów. Wyroby na środkach transportu należy układać w taki sposób, żeby nie dopuścić do uszkodzenia wystających poza obręb korpusu króćców przez skupienie na nich ciężaru. Wyroby należy przymocować do podłoża w sposób uniemożliwiający ich przesuwanie się podczas jazdy.

19 AT /2011 str. 17/38 5. OCENA ZGODNOŚCI 5.1. Zasady ogólne Zgodnie z art. 4, art. 5 ust. 1 pkt. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. nr 92/2004, poz. 881) wyroby, których dotyczy niniejsza Aprobata Techniczna, mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom użytkowym i przeznaczeniu, jeżeli producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2011 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami. Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198/2004, poz. 2041) oceny zgodności wyrobów objętych Aprobatą Techniczną ITB AT /2011 dokonuje Producent, stosując system 4. W przypadku systemu 4 oceny zgodności, Producent może wystawić krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2011 na podstawie: a) wstępnego badania typu przeprowadzonego przez Producenta lub na jego zlecenie, b) zakładowej kontroli produkcji Wstępne badanie typu Wstępne badanie typu jest badaniem potwierdzającym wymagane właściwości techniczno-użytkowe, wykonywanym przed wprowadzeniem wyrobów do obrotu. Wstępne badanie typu obejmuje: a) w przypadku filtrów WAVIN Certaro HDS Basic oraz WAVIN Certaro HDS Screen: skuteczność filtracji, b) w przypadku filtrów WAVIN Certaro HDS Pro: skuteczność filtracji, poprawność działania test hydrauliczny, odporność na wypłukiwanie osadów, c) w przypadku regulatorów przepływu WAVIN Orifice i WAVIN Corso: szczelność połączeń spawanych elementów regulatora z obudową,

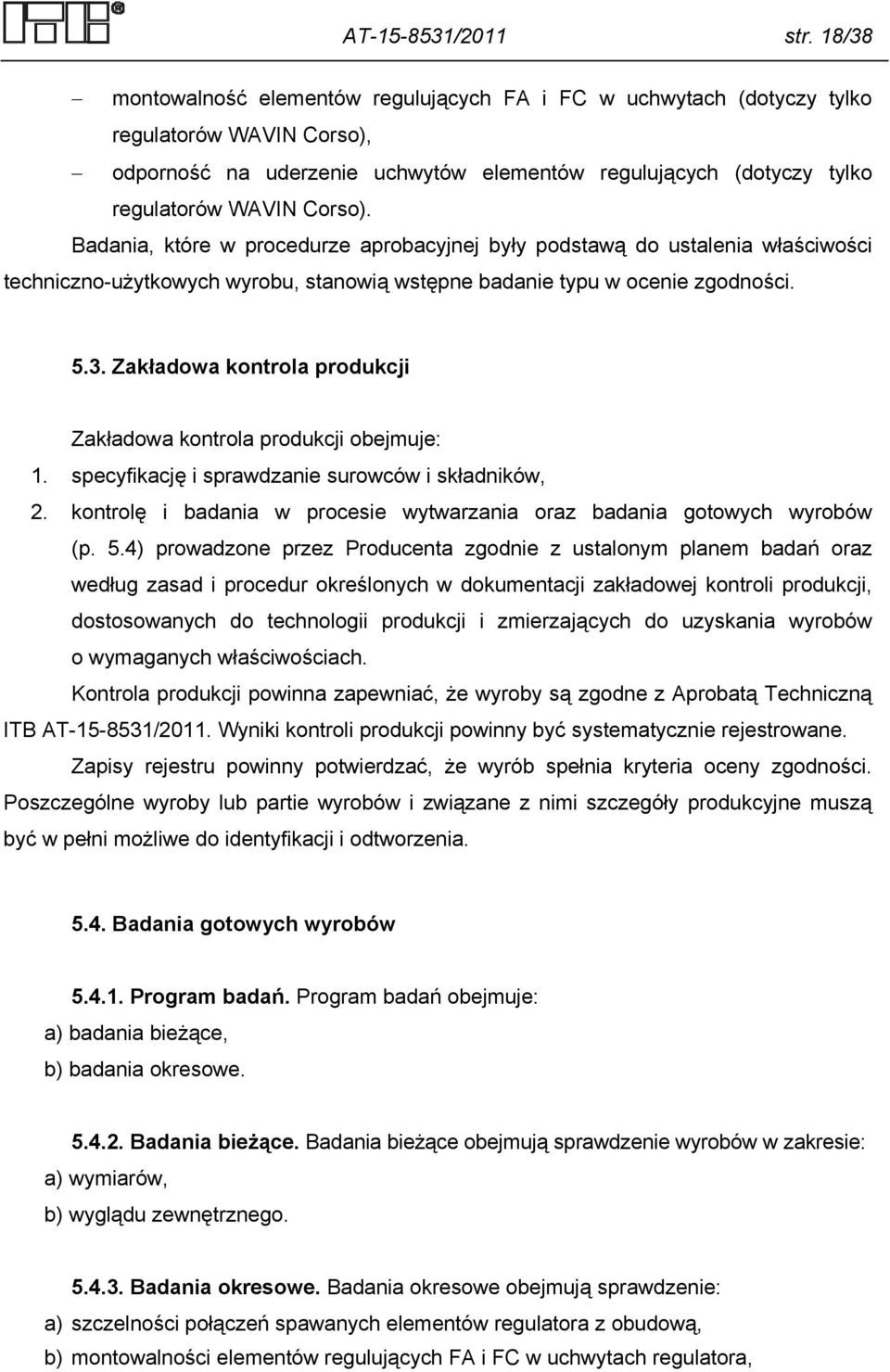

20 AT /2011 str. 18/38 montowalność elementów regulujących FA i FC w uchwytach (dotyczy tylko regulatorów WAVIN Corso), odporność na uderzenie uchwytów elementów regulujących (dotyczy tylko regulatorów WAVIN Corso). Badania, które w procedurze aprobacyjnej były podstawą do ustalenia właściwości techniczno-użytkowych wyrobu, stanowią wstępne badanie typu w ocenie zgodności Zakładowa kontrola produkcji Zakładowa kontrola produkcji obejmuje: 1. specyfikację i sprawdzanie surowców i składników, 2. kontrolę i badania w procesie wytwarzania oraz badania gotowych wyrobów (p. 5.4) prowadzone przez Producenta zgodnie z ustalonym planem badań oraz według zasad i procedur określonych w dokumentacji zakładowej kontroli produkcji, dostosowanych do technologii produkcji i zmierzających do uzyskania wyrobów o wymaganych właściwościach. Kontrola produkcji powinna zapewniać, że wyroby są zgodne z Aprobatą Techniczną ITB AT /2011. Wyniki kontroli produkcji powinny być systematycznie rejestrowane. Zapisy rejestru powinny potwierdzać, że wyrób spełnia kryteria oceny zgodności. Poszczególne wyroby lub partie wyrobów i związane z nimi szczegóły produkcyjne muszą być w pełni możliwe do identyfikacji i odtworzenia Badania gotowych wyrobów Program badań. Program badań obejmuje: a) badania bieżące, b) badania okresowe Badania bieżące. Badania bieżące obejmują sprawdzenie wyrobów w zakresie: a) wymiarów, b) wyglądu zewnętrznego Badania okresowe. Badania okresowe obejmują sprawdzenie: a) szczelności połączeń spawanych elementów regulatora z obudową, b) montowalności elementów regulujących FA i FC w uchwytach regulatora,

21 AT /2011 str. 19/38 c) odporności na uderzenie uchwytów elementów regulujących regulatora Częstotliwość badań Badania bieżące powinny być wykonywane zgodnie z ustalonym planem badań, ale nie rzadziej niż dla każdej partii wyrobów. Wielkość partii wyrobów powinna być określona w dokumentacji zakładowej kontroli produkcji. Badania okresowe powinny być wykonywane nie rzadziej niż raz na 3 lata Metody badań Badania właściwości technicznych powinny być wykonywane według dokumentów podanych w tablicach 7, 8 i 9, kol. 4 oraz wg poniższych opisów. Wyniki badań należy porównać z wymaganiami podanymi w tablicach 7, 8 i 9, kol Sprawdzenie skuteczności filtracji filtrów WAVIN Certaro HDS. Badanie przeprowadza się z wykorzystaniem następujących typów piasku: 1. Filtry WAVIN Certaro HDS Basic: piasek o średniej wielkości ziarna wynoszącej 240 ± 6 μm, 2. Filtry WAVIN Certaro HDS Screen: piasek o średniej wielkości ziarna wynoszącej 105 ± 3 μm, 3. Filtry WAVIN Certaro HDS Pro: piasek o średniej wielkości ziarna wynoszącej 75 ± 2 μm, piasek o średniej wielkości ziarna wynoszącej 175 ± 4 μm. Schemat stanowiska badawczego przedstawiono na rys. 15. Badanie przeprowadza się osobno dla każdego z przepływów nominalnych oraz dla każdego typu piasku. W ciągu pierwszej minuty od uruchomienia wymaganego przepływu dodaje się do wody 2 kg określonego typu piasku w punkcie B. Badanie trwa w sumie 15 minut i przeprowadzane jest w temperaturze (20 ± 5) C. Po zakończeniu badania ilość piasku, która pozostała w osadniku filtra jest suszona i ważona. Skuteczność filtracji wyliczana jest ze wzoru: gdzie: S - skuteczność filtracji, %, S = X/X %

22 AT /2011 str. 20/38 X 1 - ilość piasku, podanego do filtra, kg, X - ilość piasku, która pozostała w osadniku po zakończeniu badania, kg Sprawdzenie poprawności działania filtra WAVIN Certaro HDS Pro test hydrauliczny. Testy hydrauliczne należy przeprowadzać przy natężeniu przepływu wody 20 l/s. Należy wykonać 3 testy: 1. Woda przepływa wyłącznie przez część filtrującą urządzenia. Przelew wewnętrzny i awaryjny są zamknięte (brak przepływu). 2. Woda przepływa wyłącznie przez przelew wewnętrzny. Dopływ do części filtrującej (normalna droga przepływu) jest zamknięty. 3. Woda przepływa wyłącznie przez przelew awaryjny. Dopływ do części filtrującej oraz przelew wewnętrzny są zamknięte. W czasie trwania testów należy zmierzyć wzrost poziomu wody w filtrze. Poziom 0 jest równy najniższemu poziomowi na wypływie z urządzenia Sprawdzenie odporności na wypłukiwanie osadów z filtra. Badanie należy przeprowadzić stosując piasek o wielkość ziarna 75 ± 2 μm, w ilości 25 kg w osadniku filtra WAVIN Certaro HDS Pro. Z piasku usypuje się równomierną warstwę w osadniku, a następnie powoli wypełnia się filtr wodą. Następnie, na czas 15 min, podłącza się do filtra przepływ wody o natężeniu 15 l/s. Po wysuszeniu zawartości osadnika waży się ilość piasku pozostałą po zakończeniu badania i na tej podstawie oblicza się odporność na wypłukiwanie osadów według wzoru: W = X/X % gdzie: W - odporność na wypłukiwanie osadów, %, X 1 - początkowa ilość piasku, umieszczona w filtrze, kg, X - ilość piasku, która pozostała w osadniku po zakończeniu badania, kg. Badanie przeprowadza się dwukrotnie dla dwóch poziomów warstwy piasku w osadniku: na dnie osadnika (badanie 1), w połowie wysokości osadnika (badanie 2).

23 AT /2011 str. 21/ Pobieranie próbek do badań Próbki do badań należy pobierać losowo, zgodnie z normą PN-N-03010: Ocena wyników badań Wyprodukowane wyroby należy uznać za zgodne z wymaganiami niniejszej Aprobaty Technicznej ITB, jeżeli wyniki wszystkich badań są pozytywne. 6. USTALENIA FORMALNO-PRAWNE 6.1. Aprobata Techniczna ITB AT /2011 zastępuje Aprobatę Techniczną ITB AT / Aprobata Techniczna ITB AT /2011 jest dokumentem stwierdzającym przydatność filtrów i regulatorów przepływu WAVIN do systemów odprowadzania wody deszczowej do stosowania w budownictwie w zakresie wynikającym z postanowień Aprobaty. Zgodnie z art. 4, art. 5 ust. 1 pkt 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. nr 92/2004, poz. 881) wyroby, których dotyczy niniejsza Aprobata Techniczna, mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom użytkowym i przeznaczeniu, jeżeli producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2011 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami Aprobata Techniczna ITB nie narusza uprawnień wynikających z przepisów o ochronie własności przemysłowej, a w szczególności obwieszczenia Marszałka Sejmu Rzeczpospolitej Polskiej z dnia 13 czerwca 2003 r. w sprawie ogłoszenia jednolitego tekstu ustawy z dnia 30 czerwca 2000 r. Prawo własności przemysłowej (Dz. U. Nr 119, poz wraz ze zmianami Dz. U. Nr 33/2004, poz. 286). Zapewnienie tych uprawnień należy do obowiązków korzystających z niniejszej Aprobaty Technicznej ITB.

24 AT /2011 str. 22/ ITB wydając Aprobatę Techniczną nie bierze odpowiedzialności za ewentualne naruszenie praw wyłącznych i nabytych Aprobata Techniczna ITB nie zwalnia producenta filtrów i regulatorów przepływu WAVIN do systemów odprowadzania wody deszczowej od odpowiedzialności za właściwą jakość wyrobów oraz projektantów obiektów i wykonawców robót budowlanych od odpowiedzialności za właściwe ich zastosowanie W treści wydawanych prospektów i ogłoszeń oraz innych dokumentów związanych z wprowadzaniem do obrotu i stosowaniem w budownictwie filtrów i regulatorów przepływu WAVIN do systemów odprowadzania wody deszczowej należy zamieszczać informację o udzielonej tym wyrobom Aprobacie Technicznej ITB AT / TERMIN WAŻNOŚCI Aprobata Techniczna ITB AT /2011 jest ważna do 5 grudnia 2016 r. Ważność Aprobaty Technicznej ITB może być przedłużona na kolejne okresy, jeżeli jej Wnioskodawca lub formalny następca wystąpi w tej sprawie do Instytutu Techniki Budowlanej z odpowiednim wnioskiem nie później niż 3 miesiące przed upływem terminu ważności tego dokumentu. KONIEC

25 AT /2011 str. 23/38 INFORMACJE DODATKOWE Normy i dokumenty związane PN-EN 124:2000 PN-EN 476:2011 PN-EN 681-1:2002 +A3:2006 PN-EN 681-2:2003 +A2:2006 PN-EN 728:1999 PN-EN 752:2008 Zwieńczenia wpustów i studzienek kanalizacyjnych do nawierzchni dla ruchu pieszego i kołowego. Zasady konstrukcji, badania typu, znakowanie, sterowanie jakością Wymagania ogólne dotyczące komponentów stosowanych w systemach kanalizacji grawitacyjnej Uszczelnienia z elastomerów. Wymagania materiałowe dotyczące uszczelek złączy rur wodociągowych i odwadniających. Część 1: Guma Uszczelnienia z elastomerów. Wymagania materiałowe dotyczące uszczelek złączy rur wodociągowych i odwadniających. Część 2: Elastomery termoplastyczne Systemy przewodowe z tworzyw sztucznych. Rury i kształtki z poliolefin. Oznaczanie czasu indukcji utleniania Zewnętrzne systemy kanalizacyjne PN-EN :2002 Obliczenia statyczne rurociągów ułożonych w ziemi w różnych warunkach obciążenia. Część 1: Wymagania ogólne PN-EN :2009 PN-EN 1610:2002 +Ap1:2007 PN-EN :2010 PN-EN :2007 Systemy przewodów rurowych z tworzyw sztucznych do podziemnego bezciśnieniowego odwadniania i kanalizacji. Nieplastyfikowany poli(chlorek winylu) (PVC-U). Część 1: Specyfikacje rur, kształtek i systemu Budowa i badania przewodów kanalizacyjnych Systemy przewodów rurowych z tworzyw sztucznych do podziemnego bezciśnieniowego odwadniania i kanalizacji. Polipropylen (PP). Część 1: Specyfikacje rur, kształtek i systemu Stale odporne na korozję. Część 1: Gatunki stali odpornych na korozję

26 AT /2011 str. 24/38 PN-EN :2007 Systemy przewodów rurowych z tworzyw sztucznych do podziemnego bezciśnieniowego odwadniania i kanalizacji. Polietylen (PE). Część 1: Specyfikacje rur, kształtek i systemu PN-EN :2008 PN-EN :2009 +AC:2009 Systemy przewodów rurowych z tworzyw sztucznych do podziemnego bezciśnieniowego odwadniania i kanalizacji. Systemy przewodów rurowych o ściankach strukturalnych z nieplastyfikowanego poli(chlorku winylu) (PVC-U), polipropylenu (PP) i polietylenu (PE). Część 2: Specyfikacje rur i kształtek o gładkich powierzchniach wewnętrznych i zewnętrznych oraz systemu, typ A Systemy przewodów rurowych z tworzyw sztucznych do podziemnej bezciśnieniowej kanalizacji deszczowej i sanitarnej. Nieplastyfikowany poli(chlorek winylu) (PVC-U), polipropylen (PP) i polietylen (PE). Część 2: Specyfikacje studzienek włazowych i niewłazowych instalowanych w obszarach ruchu kołowego głęboko pod ziemią PN-EN A1:2009 Systemy przewodów rurowych z tworzyw sztucznych do podziemnego bezciśnieniowego odwadniania i kanalizacji. Polipropylen z modyfikatorami mineralnymi (PP-MD). Część 1: Specyfikacje rur, kształtek i systemu PN-ENV 1046:2007 Systemy przewodów rurowych z tworzyw sztucznych. Systemy poza konstrukcjami budynków do przesyłania wody lub ścieków. Praktyka instalowania pod ziemią i nad ziemią PN-EN ISO 1133:2006 Tworzywa sztuczne. Oznaczanie masowego wskaźnika szybkości płynięcia (MFR) i objętościowego wskaźnika szybkości płynięcia (MVR) tworzyw termoplastycznych PN-EN ISO :2006 Tworzywa sztuczne. Metody oznaczania gęstości tworzyw sztucznych nieporowatych. Część 2: Metoda kolumny gradientowej PN-EN ISO 3126:2006 Systemy przewodów rurowych z tworzyw sztucznych. Elementy z tworzyw sztucznych. Sprawdzanie wymiarów PN-N-03010:1983 Statystyczna kontrola jakości. Losowy wybór jednostek produktu do próbki DIN 8077:2008 Rohre aus Polypropylen (PP) - PP-H, PP-B, PP-R, PP-RCT - Maße DIN 8078:2008 Rohre aus Polypropylen (PP) - PP-H, PP-B, PP-R, PP-RCT - Allgemeine Güteanforderungen, Prüfung

27 AT /2011 str. 25/38 AT /2009 Włazowe studzienki rewizyjne TEGRA 1000 z polietylenu (PE) Raporty z badań i oceny 1. Badania funkcji filtracyjnej filtra hydrodynamicznego WAVIN CERTARO HDS Pro. Badania wykonane w laboratorium Producenta Wavin Technology & Innovation Holandia. Nr sprawozdania R z Badanie regulatorów przepływu WAVIN CORSO wg wymagań normy WAVINORM 315. Badania wykonane w laboratorium Producenta Wavin Technology & Innovation Holandia. Nr sprawozdania R z Raport z badań filtrów WAVIN CERTARO HDS Basic 34 Removal Characteristics of the VortSentry Model HS48 using the F-55 Tests Standard, przeprowadzonych przez Producenta 4. Raport z badań filtrów WAVIN CERTARO HDS Screen 20 Independent Review of CDS 2015 Product Evaluation, przeprowadzonych przez FB Environmental Associates, Inc., 97A Exchange St., Portland ME 04101, USA. 5. Opinia specjalistyczna nr 2549/10/Z00NF dotycząca zestawu filtrów i regulatorów przepływu do systemów odprowadzania wody deszczowe, Zakład Fizyki Cieplnej, Instalacji Sanitarnych i Środowiska ITB, Warszawa, październik 2010 r. 6. Opinia specjalistyczna nr 2145/11/Z00NF dotycząca oceny czy przyjęte właściwości, wymagania i metody badań filtrów są zasadne oraz czy dostarczona dokumentacja jest prawidłowa i wystarczająca do rozszerzenia Aprobaty Technicznej AT /2010, Zakład Fizyki Cieplnej i Instalacji Sanitarnych ITB, Warszawa, wrzesień 2011 r.

28 AT /2011 str. 26/38 RYSUNKI Str. Rys. 1. Budowa filtra WAVIN Certaro HDS Basic Rys. 2. Budowa filtra WAVIN Certaro HDS Screen Rys. 3. Budowa filtra WAVIN Certaro HDS Pro Rys. 4. Budowa regulatora przepływu WAVIN Orifice Rys. 5. Rys. 6. Rys. 7. Natężenie przepływu na odpływie regulatorów WAVIN Orifice w zależności od nadciśnienia Budowa regulatora wirowego WAVIN Corso z elementem regulującym typu FA, w obudowie TEGRA Budowa regulatora wirowego WAVIN Corso z elementem regulującym typu FA, w obudowie TEGRA Rys. 8. Elementy regulujące przepływu typów FA i FC, wraz z uchwytami Rys. 9. Natężenie przepływu na odpływie regulatorów FA 1012 w zależności od nadciśnienia Rys. 10. Natężenie przepływu na odpływie regulatorów FA 1214 w zależności od nadciśnienia Rys. 11. Natężenie przepływu na odpływie regulatorów FA 1416 w zależności od nadciśnienia Rys. 12. Natężenie przepływu na odpływie regulatorów FA 1719 w zależności od nadciśnienia Rys. 13. Natężenie przepływu na odpływie regulatorów FA 2023 w zależności od nadciśnienia Rys. 14. Natężenie przepływu na odpływie regulatorów FC 15 w zależności od nadciśnienia Rys. 15. Schemat stanowiska badawczego do sprawdzenia skuteczności filtracji... 38

29 AT /2011 str. 27/38 Rys. 1. Budowa filtra WAVIN Certaro HDS Basic Rys. 2. Budowa filtra WAVIN Certaro HDS Screen

30 AT /2011 str. 28/38 Rys. 3. Budowa filtra WAVIN Certaro HDS Pro Rys. 4. Budowa regulatora przepływu WAVIN Orifice

31 AT /2011 str. 29/38 Rys. 5. Natężenie przepływu na odpływie regulatorów WAVIN Orifice w zależności od nadciśnienia Rys. 6. Budowa regulatora wirowego WAVIN Corso z elementem regulującym typu FA, w obudowie TEGRA 600

32 AT /2011 str. 30/38 Rys. 7. Budowa regulatora wirowego WAVIN Corso z elementem regulującym typu FA, w obudowie TEGRA 1000

33 AT /2011 str. 31/38 Element regulujący przepływ typu FA Uchwyt elementu regulującego przepływ typu FA Element regulujący przepływ typu FC Uchwyt elementu regulującego przepływ typu FC Rys. 8. Elementy regulujące przepływu typów FA i FC, wraz z uchwytami

34 AT /2011 str. 32/38 Rodzaj regulatora FA (średnica odpływu 76 mm) FA (średnica odpływu 90 mm) FA (średnica odpływu 107 mm) Początkowy punkt pracy regulatora Natężenie przepływu, l/s Nadciśnienie, m 2 0,4 2,25 0,4 2,25 0,4 Rys. 9. Natężenie przepływu na odpływie regulatorów FA 1012 w zależności od nadciśnienia

35 AT /2011 str. 33/38 Rodzaj regulatora FA (średnica odpływu 64 mm) FA (średnica odpływu 76 mm) FA (średnica odpływu 90 mm) FA (średnica odpływu 114 mm) FA (średnica odpływu 140 mm) Początkowy punkt pracy regulatora Natężenie przepływu, l/s Nadciśnienie, m 3 0,4 3 0,3 4 0,2 5 0,3 7 0,3 Rys. 10. Natężenie przepływu na odpływie regulatorów FA 1214 w zależności od nadciśnienia

36 AT /2011 str. 34/38 Rodzaj regulatora FA (średnica odpływu 76 mm) FA (średnica odpływu 102 mm) FA (średnica odpływu 127 mm) FA (średnica odpływu 152 mm) Początkowy punkt pracy regulatora Natężenie przepływu, l/s Nadciśnienie, m 3 0,2 4 0,3 6 0,3 7 0,3 Rys. 11. Natężenie przepływu na odpływie regulatorów FA 1416 w zależności od nadciśnienia

37 AT /2011 str. 35/38 Rodzaj regulatora FA (średnica odpływu 90 mm) FA (średnica odpływu 114 mm) FA (średnica odpływu 140 mm) FA (średnica odpływu 165 mm) FA (średnica odpływu 190 mm) Początkowy punkt pracy regulatora Natężenie przepływu, l/s Nadciśnienie, m 5 0,4 7 0,4 9 0,4 12 0,5 14 0,5 Rys. 12. Natężenie przepływu na odpływie regulatorów FA 1719 w zależności od nadciśnienia

38 AT /2011 str. 36/38 Rodzaj regulatora FA (średnica odpływu 114 mm) FA (średnica odpływu 127 mm) FA (średnica odpływu 152 mm) FA (średnica odpływu 178 mm) FA (średnica odpływu 203 mm) FA (średnica odpływu 229 mm) Początkowy punkt pracy regulatora Natężenie przepływu, l/s Nadciśnienie, m 9 0,4 10 0,4 12 0,3 14 0,5 16 0,5 18 0,5 Rys. 13. Natężenie przepływu na odpływie regulatorów FA 2023 w zależności od nadciśnienia

39 AT /2011 str. 37/38 Rodzaj regulatora FC (średnica odpływu 127 mm) FC (średnica odpływu 152 mm) FC (średnica odpływu 178 mm) FC (średnica odpływu 203 mm) Początkowy punkt pracy regulatora Natężenie przepływu, l/s Nadciśnienie, m 9 0,5 12 0,6 18 0,5 27 0,7 Rys. 14. Natężenie przepływu na odpływie regulatorów FC 15 w zależności od nadciśnienia
