1 Technologie System gaszenia mgłą wodną Minifog ProCon Niskociśnieniowy system mgły wodnej

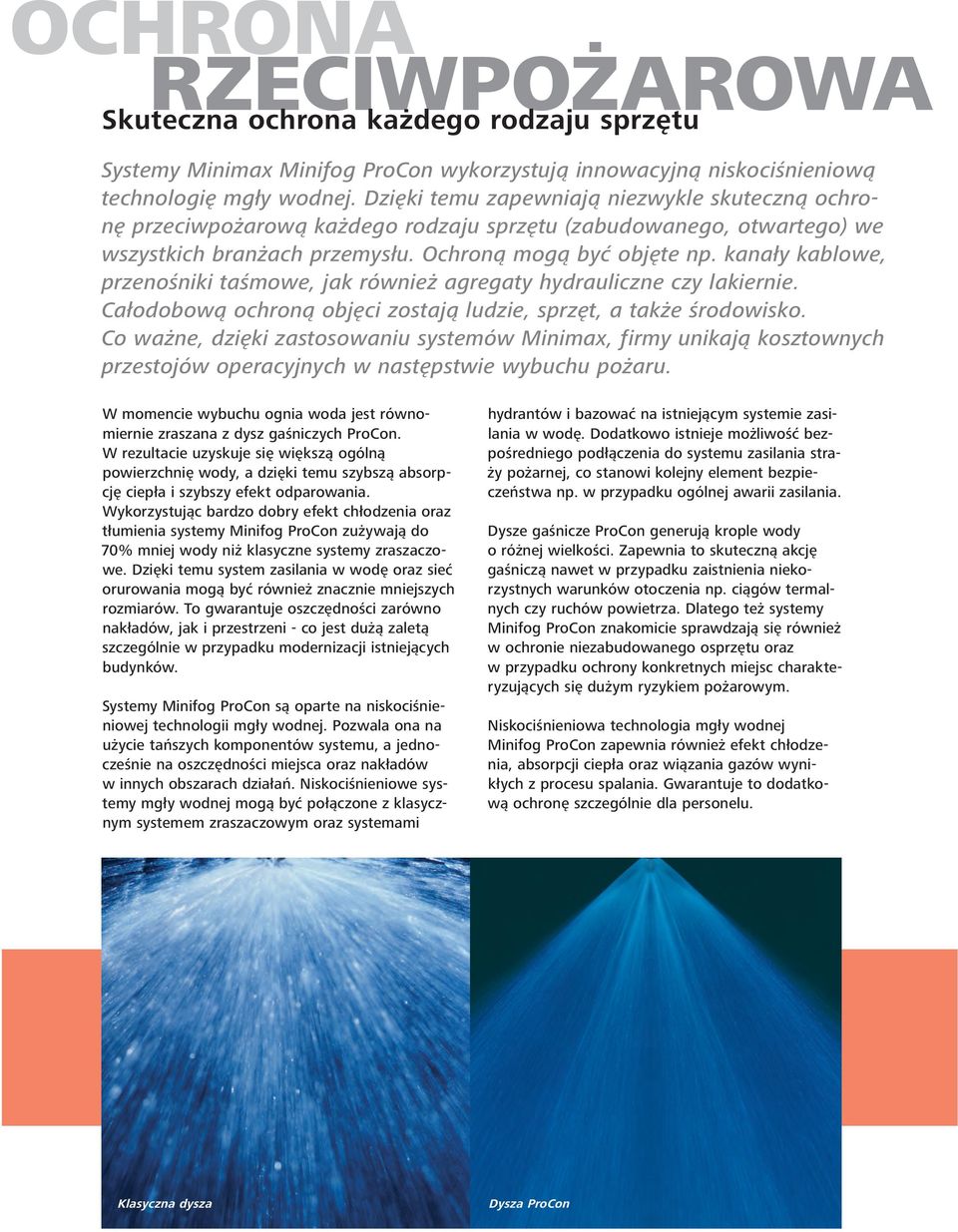

2 OCHRONA RZECIWPOŻAROWA Skuteczna ochrona każdego rodzaju sprzętu Systemy Minimax Minifog ProCon wykorzystują innowacyjną niskociśnieniową technologię mgły wodnej. Dzięki temu zapewniają niezwykle skuteczną ochronę przeciwpożarową każdego rodzaju sprzętu (zabudowanego, otwartego) we wszystkich branżach przemysłu. Ochroną mogą być objęte np. kanały kablowe, przenośniki taśmowe, jak również agregaty hydrauliczne czy lakiernie. Całodobową ochroną objęci zostają ludzie, sprzęt, a także środowisko. Co ważne, dzięki zastosowaniu systemów Minimax, firmy unikają kosztownych przestojów operacyjnych w następstwie wybuchu pożaru. W momencie wybuchu ognia woda jest równomiernie zraszana z dysz gaśniczych ProCon. W rezultacie uzyskuje się większą ogólną powierzchnię wody, a dzięki temu szybszą absorpcję ciepła i szybszy efekt odparowania. Wykorzystując bardzo dobry efekt chłodzenia oraz tłumienia systemy Minifog ProCon zużywają do 70% mniej wody niż klasyczne systemy zraszaczowe. Dzięki temu system zasilania w wodę oraz sieć orurowania mogą być również znacznie mniejszych rozmiarów. To gwarantuje oszczędności zarówno nakładów, jak i przestrzeni - co jest dużą zaletą szczególnie w przypadku modernizacji istniejących budynków. Systemy Minifog ProCon są oparte na niskociśnieniowej technologii mgły wodnej. Pozwala ona na użycie tańszych komponentów systemu, a jednocześnie na oszczędności miejsca oraz nakładów w innych obszarach działań. Niskociśnieniowe systemy mgły wodnej mogą być połączone z klasycznym systemem zraszaczowym oraz systemami hydrantów i bazować na istniejącym systemie zasilania w wodę. Dodatkowo istnieje możliwość bezpośredniego podłączenia do systemu zasilania straży pożarnej, co stanowi kolejny element bezpieczeństwa np. w przypadku ogólnej awarii zasilania. Dysze gaśnicze ProCon generują krople wody o różnej wielkości. Zapewnia to skuteczną akcję gaśniczą nawet w przypadku zaistnienia niekorzystnych warunków otoczenia np. ciągów termalnych czy ruchów powietrza. Dlatego też systemy Minifog ProCon znakomicie sprawdzają się również w ochronie niezabudowanego osprzętu oraz w przypadku ochrony konkretnych miejsc charakteryzujących się dużym ryzykiem pożarowym. Niskociśnieniowa technologia mgły wodnej Minifog ProCon zapewnia również efekt chłodzenia, absorpcji ciepła oraz wiązania gazów wynikłych z procesu spalania. Gwarantuje to dodatkową ochronę szczególnie dla personelu. Klasyczna dysza Dysza ProCon

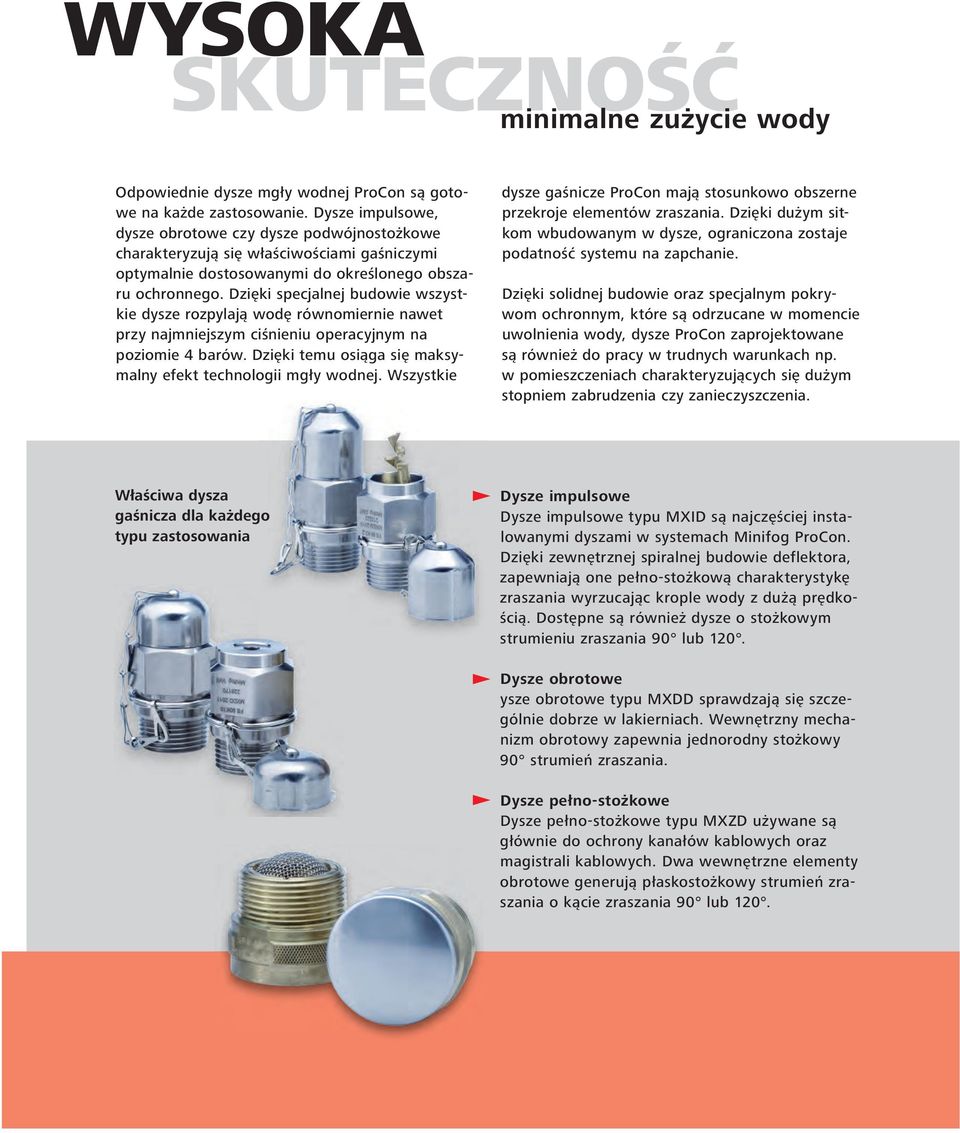

3 WYSOKA SKUTECZNOŚĆ minimalne zużycie wody Odpowiednie dysze mgły wodnej ProCon są gotowe na każde zastosowanie. Dysze impulsowe, dysze obrotowe czy dysze podwójnostożkowe charakteryzują się właściwościami gaśniczymi optymalnie dostosowanymi do określonego obszaru ochronnego. Dzięki specjalnej budowie wszystkie dysze rozpylają wodę równomiernie nawet przy najmniejszym ciśnieniu operacyjnym na poziomie 4 barów. Dzięki temu osiąga się maksymalny efekt technologii mgły wodnej. Wszystkie dysze gaśnicze ProCon mają stosunkowo obszerne przekroje elementów zraszania. Dzięki dużym sitkom wbudowanym w dysze, ograniczona zostaje podatność systemu na zapchanie. Dzięki solidnej budowie oraz specjalnym pokrywom ochronnym, które są odrzucane w momencie uwolnienia wody, dysze ProCon zaprojektowane są również do pracy w trudnych warunkach np. w pomieszczeniach charakteryzujących się dużym stopniem zabrudzenia czy zanieczyszczenia. Właściwa dysza gaśnicza dla każdego typu zastosowania E Dysze impulsowe Dysze impulsowe typu MXID są najczęściej instalowanymi dyszami w systemach Minifog ProCon. Dzięki zewnętrznej spiralnej budowie deflektora, zapewniają one pełno-stożkową charakterystykę zraszania wyrzucając krople wody z dużą prędkością. Dostępne są również dysze o stożkowym strumieniu zraszania 90 lub 120. E E Dysze obrotowe ysze obrotowe typu MXDD sprawdzają się szczególnie dobrze w lakierniach. Wewnętrzny mechanizm obrotowy zapewnia jednorodny stożkowy 90 strumień zraszania. Dysze pełno-stożkowe Dysze pełno-stożkowe typu MXZD używane są głównie do ochrony kanałów kablowych oraz magistrali kablowych. Dwa wewnętrzne elementy obrotowe generują płaskostożkowy strumień zraszania o kącie zraszania 90 lub 120.

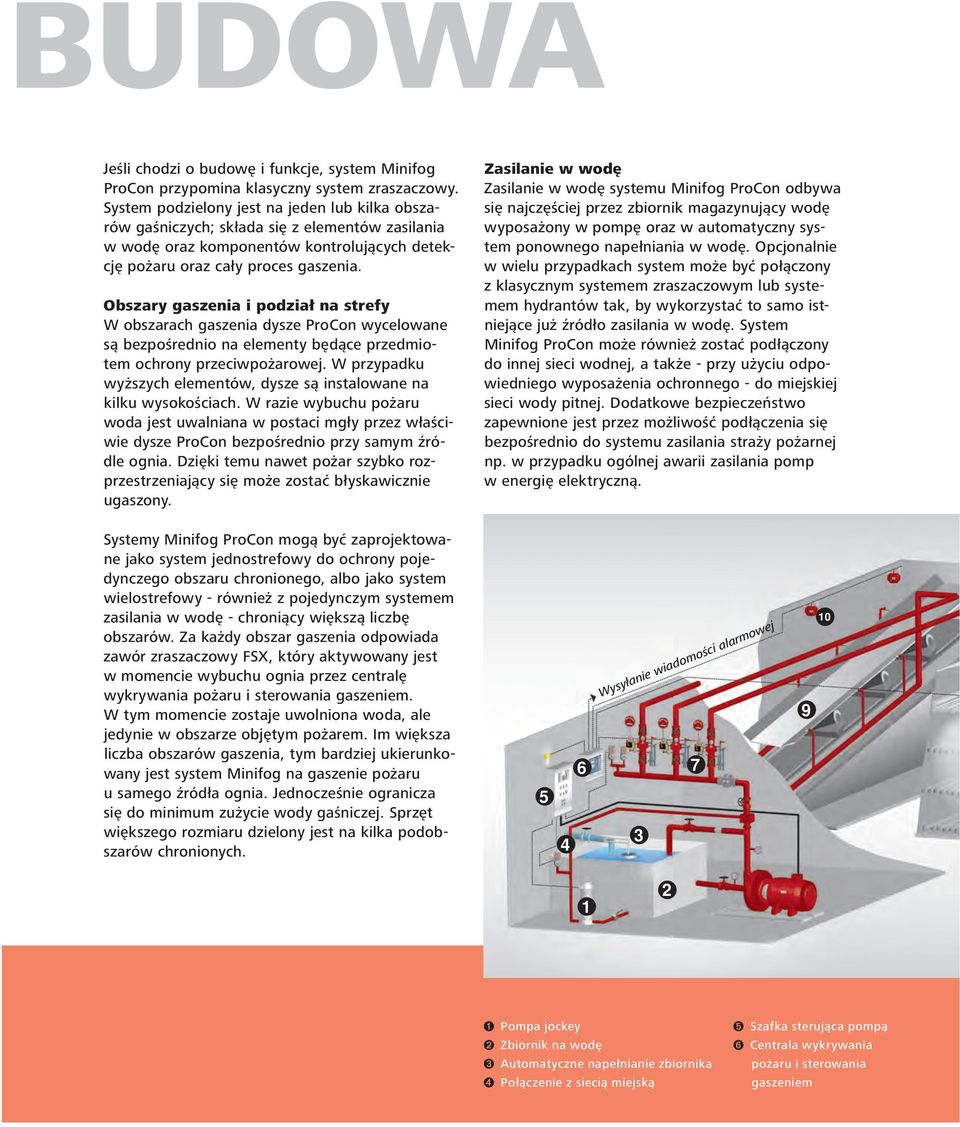

4 BUDOWA Jeśli chodzi o budowę i funkcje, system Minifog ProCon przypomina klasyczny system zraszaczowy. System podzielony jest na jeden lub kilka obszarów gaśniczych; składa się z elementów zasilania w wodę oraz komponentów kontrolujących detekcję pożaru oraz cały proces gaszenia. Obszary gaszenia i podział na strefy W obszarach gaszenia dysze ProCon wycelowane są bezpośrednio na elementy będące przedmiotem ochrony przeciwpożarowej. W przypadku wyższych elementów, dysze są instalowane na kilku wysokościach. W razie wybuchu pożaru woda jest uwalniana w postaci mgły przez właściwie dysze ProCon bezpośrednio przy samym źródle ognia. Dzięki temu nawet pożar szybko rozprzestrzeniający się może zostać błyskawicznie ugaszony. Zasilanie w wodę Zasilanie w wodę systemu Minifog ProCon odbywa się najczęściej przez zbiornik magazynujący wodę wyposażony w pompę oraz w automatyczny system ponownego napełniania w wodę. Opcjonalnie w wielu przypadkach system może być połączony z klasycznym systemem zraszaczowym lub systemem hydrantów tak, by wykorzystać to samo istniejące już źródło zasilania w wodę. System Minifog ProCon może również zostać podłączony do innej sieci wodnej, a także - przy użyciu odpowiedniego wyposażenia ochronnego - do miejskiej sieci wody pitnej. Dodatkowe bezpieczeństwo zapewnione jest przez możliwość podłączenia się bezpośrednio do systemu zasilania straży pożarnej np. w przypadku ogólnej awarii zasilania pomp w energię elektryczną. Systemy Minifog ProCon mogą być zaprojektowane jako system jednostrefowy do ochrony pojedynczego obszaru chronionego, albo jako system wielostrefowy - również z pojedynczym systemem zasilania w wodę - chroniący większą liczbę obszarów. Za każdy obszar gaszenia odpowiada zawór zraszaczowy FSX, który aktywowany jest w momencie wybuchu ognia przez centralę wykrywania pożaru i sterowania gaszeniem. W tym momencie zostaje uwolniona woda, ale jedynie w obszarze objętym pożarem. Im większa liczba obszarów gaszenia, tym bardziej ukierunkowany jest system Minifog na gaszenie pożaru u samego źródła ognia. Jednocześnie ogranicza się do minimum zużycie wody gaśniczej. Sprzęt większego rozmiaru dzielony jest na kilka podobszarów chronionych Wysyłanie wiadomości alarmowej Pompa jockey Zbiornik na wodę Automatyczne napełnianie zbiornika Połączenie z siecią miejską Szafka sterująca pompą Centrala wykrywania pożaru i sterowania gaszeniem

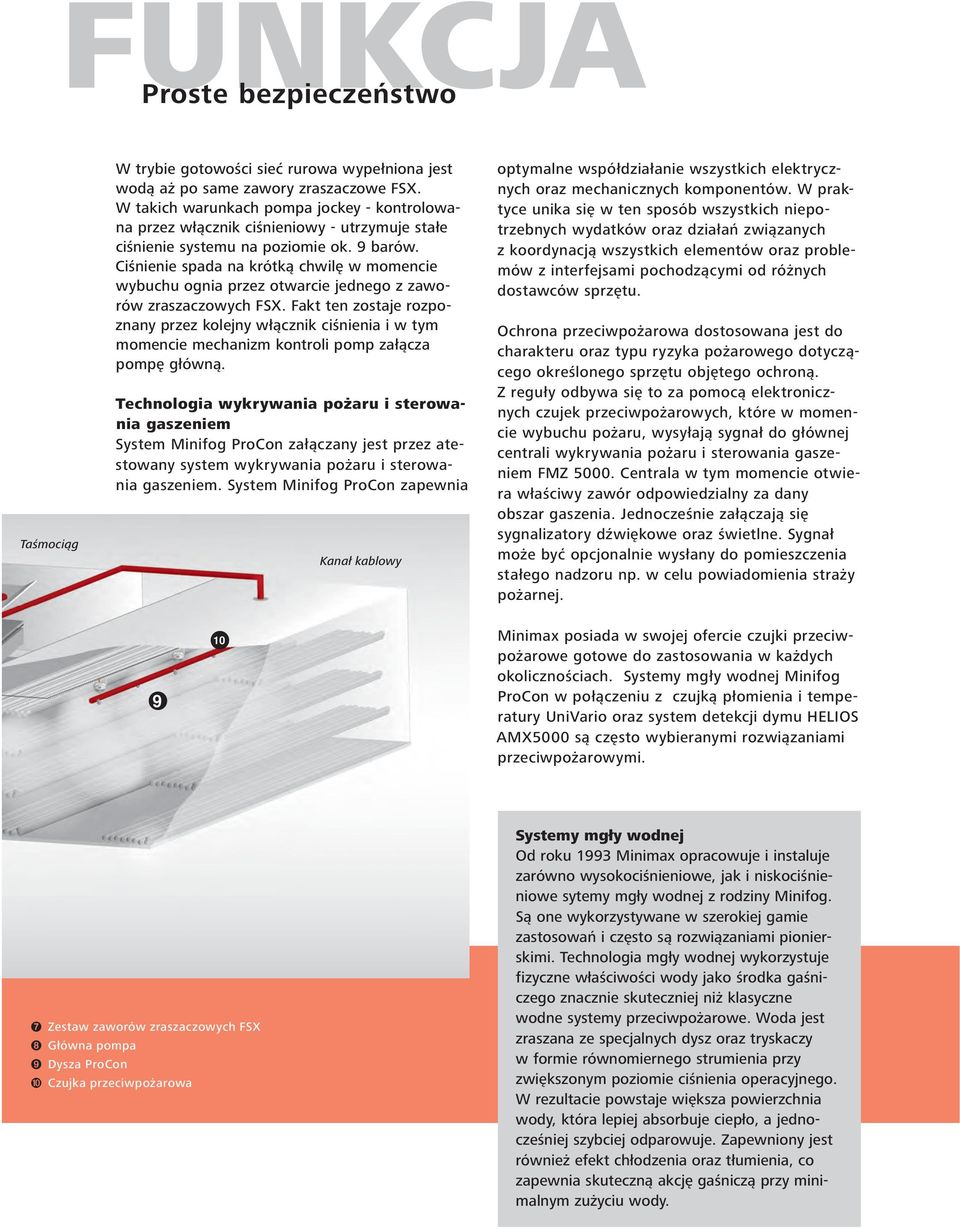

5 FUNKCJA Proste bezpieczeństwo Taśmociąg W trybie gotowości sieć rurowa wypełniona jest wodą aż po same zawory zraszaczowe FSX. W takich warunkach pompa jockey - kontrolowana przez włącznik ciśnieniowy - utrzymuje stałe ciśnienie systemu na poziomie ok. 9 barów. Ciśnienie spada na krótką chwilę w momencie wybuchu ognia przez otwarcie jednego z zaworów zraszaczowych FSX. Fakt ten zostaje rozpoznany przez kolejny włącznik ciśnienia i w tym momencie mechanizm kontroli pomp załącza pompę główną. Technologia wykrywania pożaru i sterowania gaszeniem System Minifog ProCon załączany jest przez atestowany system wykrywania pożaru i sterowania gaszeniem. System Minifog ProCon zapewnia Kanał kablowy optymalne współdziałanie wszystkich elektrycznych oraz mechanicznych komponentów. W praktyce unika się w ten sposób wszystkich niepotrzebnych wydatków oraz działań związanych z koordynacją wszystkich elementów oraz problemów z interfejsami pochodzącymi od różnych dostawców sprzętu. Ochrona przeciwpożarowa dostosowana jest do charakteru oraz typu ryzyka pożarowego dotyczącego określonego sprzętu objętego ochroną. Z reguły odbywa się to za pomocą elektronicznych czujek przeciwpożarowych, które w momencie wybuchu pożaru, wysyłają sygnał do głównej centrali wykrywania pożaru i sterowania gaszeniem FMZ Centrala w tym momencie otwiera właściwy zawór odpowiedzialny za dany obszar gaszenia. Jednocześnie załączają się sygnalizatory dźwiękowe oraz świetlne. Sygnał może być opcjonalnie wysłany do pomieszczenia stałego nadzoru np. w celu powiadomienia straży pożarnej Minimax posiada w swojej ofercie czujki przeciwpożarowe gotowe do zastosowania w każdych okolicznościach. Systemy mgły wodnej Minifog ProCon w połączeniu z czujką płomienia i temperatury UniVario oraz system detekcji dymu HELIOS AMX5000 są często wybieranymi rozwiązaniami przeciwpożarowymi. Zestaw zaworów zraszaczowych FSX Główna pompa Dysza ProCon Czujka przeciwpożarowa Systemy mgły wodnej Od roku 1993 Minimax opracowuje i instaluje zarówno wysokociśnieniowe, jak i niskociśnieniowe sytemy mgły wodnej z rodziny Minifog. Są one wykorzystywane w szerokiej gamie zastosowań i często są rozwiązaniami pionierskimi. Technologia mgły wodnej wykorzystuje fizyczne właściwości wody jako środka gaśniczego znacznie skuteczniej niż klasyczne wodne systemy przeciwpożarowe. Woda jest zraszana ze specjalnych dysz oraz tryskaczy w formie równomiernego strumienia przy zwiększonym poziomie ciśnienia operacyjnego. W rezultacie powstaje większa powierzchnia wody, która lepiej absorbuje ciepło, a jednocześniej szybciej odparowuje. Zapewniony jest również efekt chłodzenia oraz tłumienia, co zapewnia skuteczną akcję gaśniczą przy minimalnym zużyciu wody.

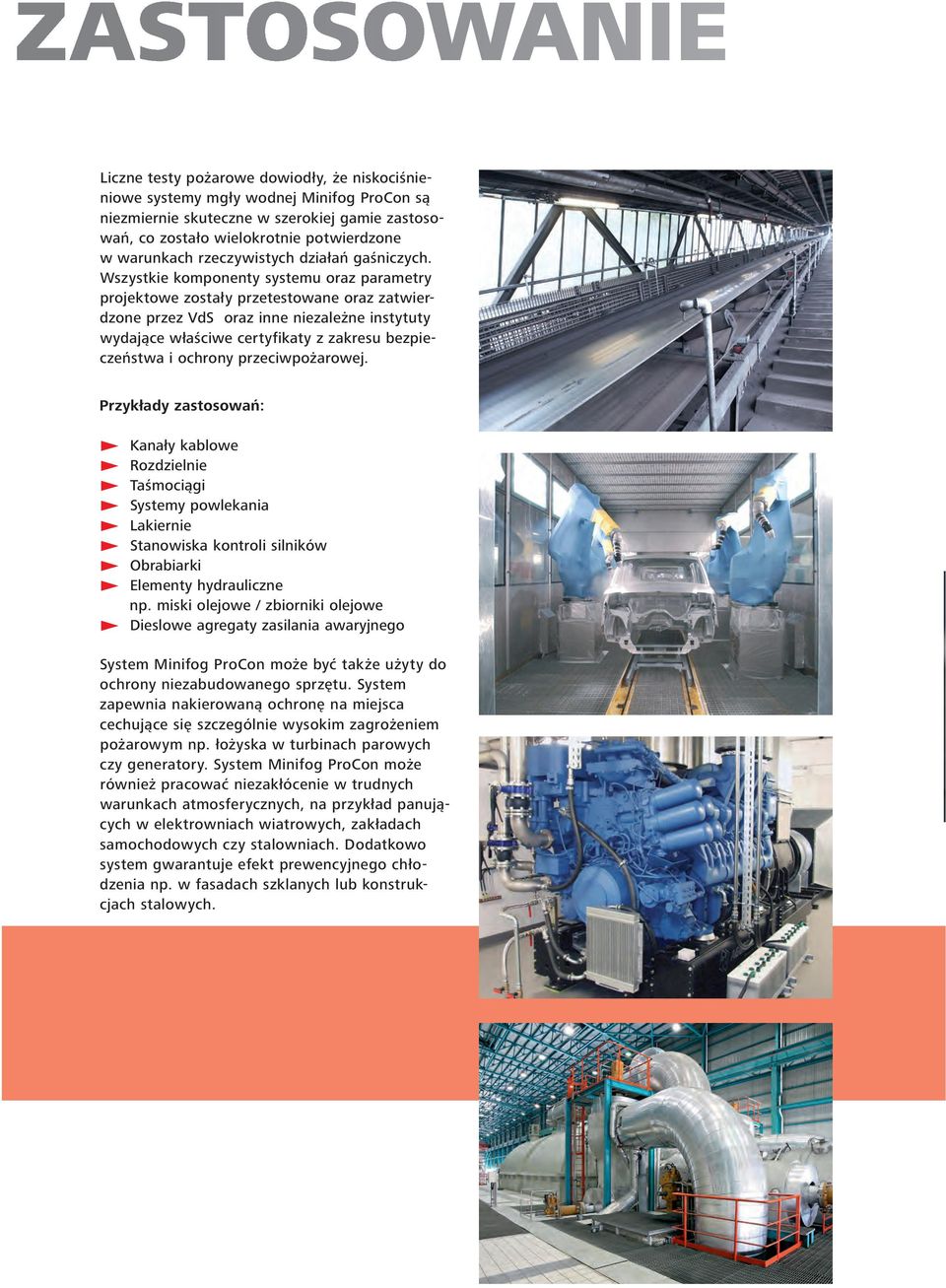

6 Liczne testy pożarowe dowiodły, że niskociśnieniowe systemy mgły wodnej Minifog ProCon są niezmiernie skuteczne w szerokiej gamie zastosowań, co zostało wielokrotnie potwierdzone w warunkach rzeczywistych działań gaśniczych. Wszystkie komponenty systemu oraz parametry projektowe zostały przetestowane oraz zatwierdzone przez VdS oraz inne niezależne instytuty wydające właściwe certyfikaty z zakresu bezpieczeństwa i ochrony przeciwpożarowej. Przykłady zastosowań: E Kanały kablowe E Rozdzielnie E Taśmociągi E Systemy powlekania E Lakiernie E Stanowiska kontroli silników E Obrabiarki E Elementy hydrauliczne np. miski olejowe / zbiorniki olejowe E Dieslowe agregaty zasilania awaryjnego System Minifog ProCon może być także użyty do ochrony niezabudowanego sprzętu. System zapewnia nakierowaną ochronę na miejsca cechujące się szczególnie wysokim zagrożeniem pożarowym np. łożyska w turbinach parowych czy generatory. System Minifog ProCon może również pracować niezakłócenie w trudnych warunkach atmosferycznych, na przykład panujących w elektrowniach wiatrowych, zakładach samochodowych czy stalowniach. Dodatkowo system gwarantuje efekt prewencyjnego chłodzenia np. w fasadach szklanych lub konstrukcjach stalowych.

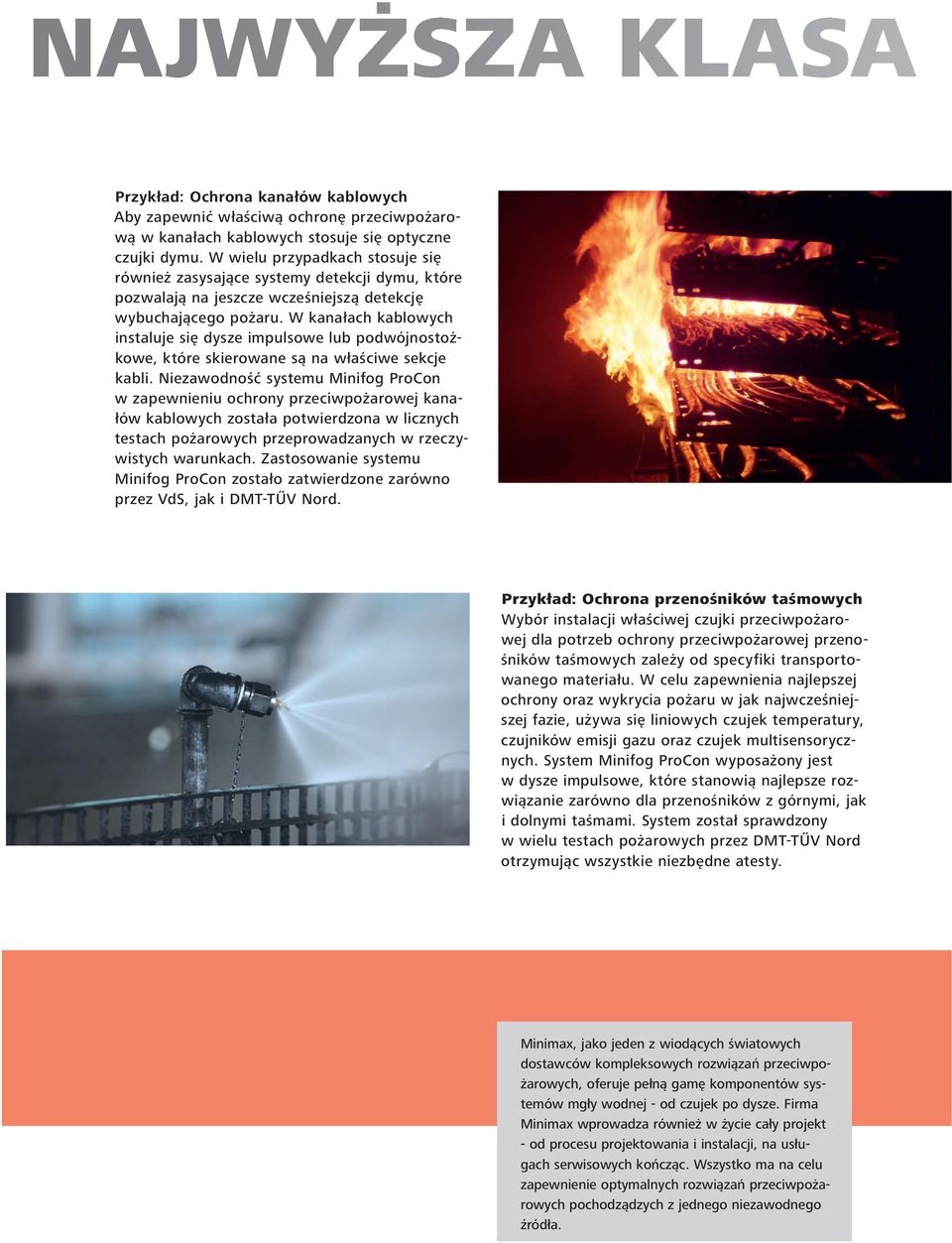

7 Przykład: Ochrona kanałów kablowych Aby zapewnić właściwą ochronę przeciwpożarową w kanałach kablowych stosuje się optyczne czujki dymu. W wielu przypadkach stosuje się również zasysające systemy detekcji dymu, które pozwalają na jeszcze wcześniejszą detekcję wybuchającego pożaru. W kanałach kablowych instaluje się dysze impulsowe lub podwójnostożkowe, które skierowane są na właściwe sekcje kabli. Niezawodność systemu Minifog ProCon w zapewnieniu ochrony przeciwpożarowej kanałów kablowych została potwierdzona w licznych testach pożarowych przeprowadzanych w rzeczywistych warunkach. Zastosowanie systemu Minifog ProCon zostało zatwierdzone zarówno przez VdS, jak i DMT-TŰV Nord. Przykład: Ochrona przenośników taśmowych Wybór instalacji właściwej czujki przeciwpożarowej dla potrzeb ochrony przeciwpożarowej przenośników taśmowych zależy od specyfiki transportowanego materiału. W celu zapewnienia najlepszej ochrony oraz wykrycia pożaru w jak najwcześniejszej fazie, używa się liniowych czujek temperatury, czujników emisji gazu oraz czujek multisensorycznych. System Minifog ProCon wyposażony jest w dysze impulsowe, które stanowią najlepsze rozwiązanie zarówno dla przenośników z górnymi, jak i dolnymi taśmami. System został sprawdzony w wielu testach pożarowych przez DMT-TŰV Nord otrzymując wszystkie niezbędne atesty. Minimax, jako jeden z wiodących światowych dostawców kompleksowych rozwiązań przeciwpożarowych, oferuje pełną gamę komponentów systemów mgły wodnej - od czujek po dysze. Firma Minimax wprowadza również w życie cały projekt - od procesu projektowania i instalacji, na usługach serwisowych kończąc. Wszystko ma na celu zapewnienie optymalnych rozwiązań przeciwpożarowych pochodządzych z jednego niezawodnego źródła.

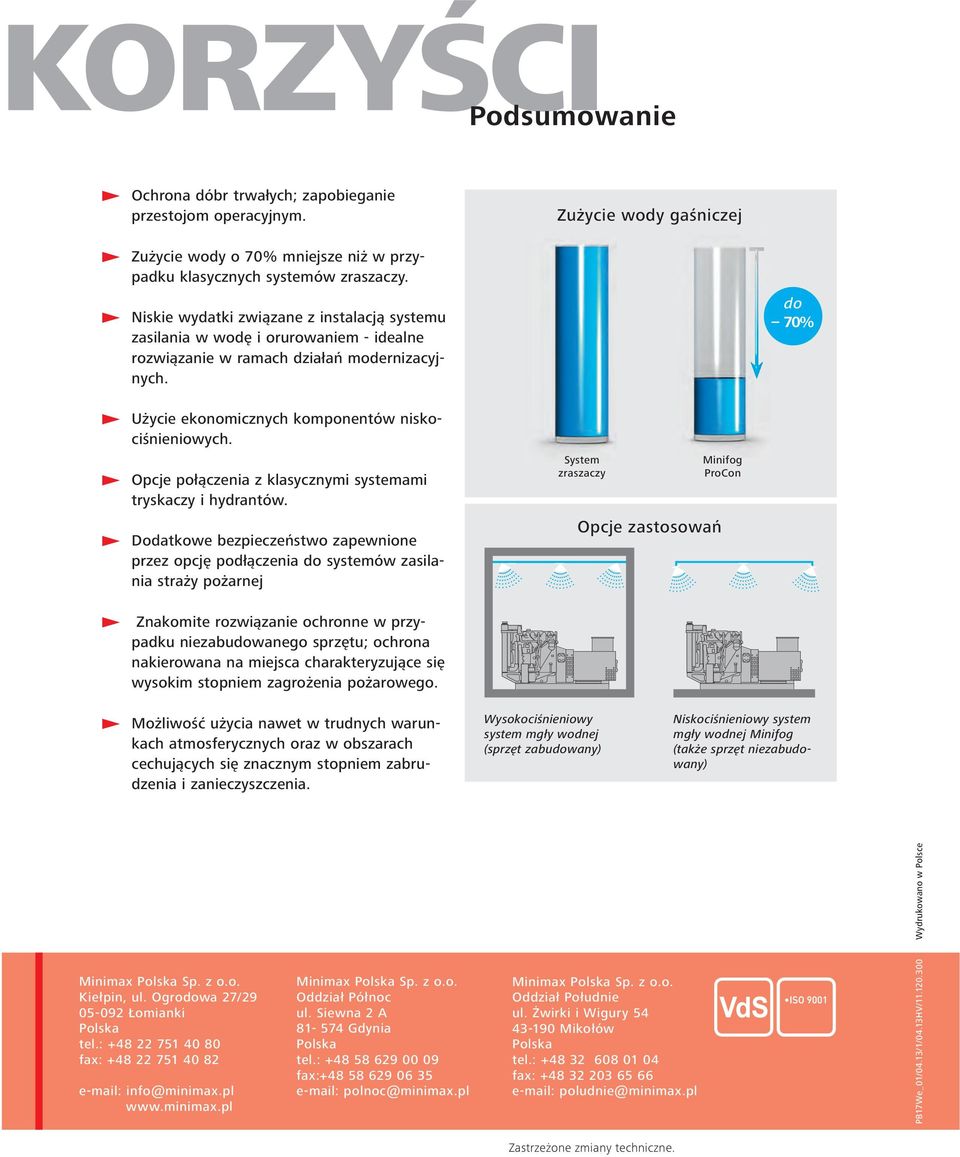

8 ORZYŚCI Podsumowanie E Ochrona dóbr trwałych; zapobieganie przestojom operacyjnym. Zużycie wody gaśniczej E Zużycie wody o 70% mniejsze niż w przypadku klasycznych systemów zraszaczy. E Niskie wydatki związane z instalacją systemu zasilania w wodę i orurowaniem - idealne rozwiązanie w ramach działań modernizacyjnych. do 70% E Użycie ekonomicznych komponentów niskociśnieniowych. E Opcje połączenia z klasycznymi systemami tryskaczy i hydrantów. E Dodatkowe bezpieczeństwo zapewnione przez opcję podłączenia do systemów zasilania straży pożarnej System zraszaczy Opcje zastosowań Minifog ProCon E Znakomite rozwiązanie ochronne w przypadku niezabudowanego sprzętu; ochrona nakierowana na miejsca charakteryzujące się wysokim stopniem zagrożenia pożarowego. E Możliwość użycia nawet w trudnych warunkach atmosferycznych oraz w obszarach cechujących się znacznym stopniem zabrudzenia i zanieczyszczenia. Wysokociśnieniowy system mgły wodnej (sprzęt zabudowany) Niskociśnieniowy system mgły wodnej Minifog (także sprzęt niezabudowany) Minimax Polska Sp. z o.o. Kiełpin, ul. Ogrodowa 27/ Łomianki Polska tel.: fax: info@minimax.pl Minimax Polska Sp. z o.o. Oddział Północ ul. Siewna 2 A Gdynia Polska tel.: fax: polnoc@minimax.pl Minimax Polska Sp. z o.o. Oddział Południe ul. Żwirki i Wigury Mikołów Polska tel.: fax: poludnie@minimax.pl PB17We_01/04.13/1/04.13HV/ Wydrukowano w Polsce Zastrzeżone zmiany techniczne.
