Technologie Gazowe systemy gaśnicze. Oxeo Prevent System redukcji tlenu Aktywna ochrona pożarowa z użyciem naturalnego azotu

Transkrypt

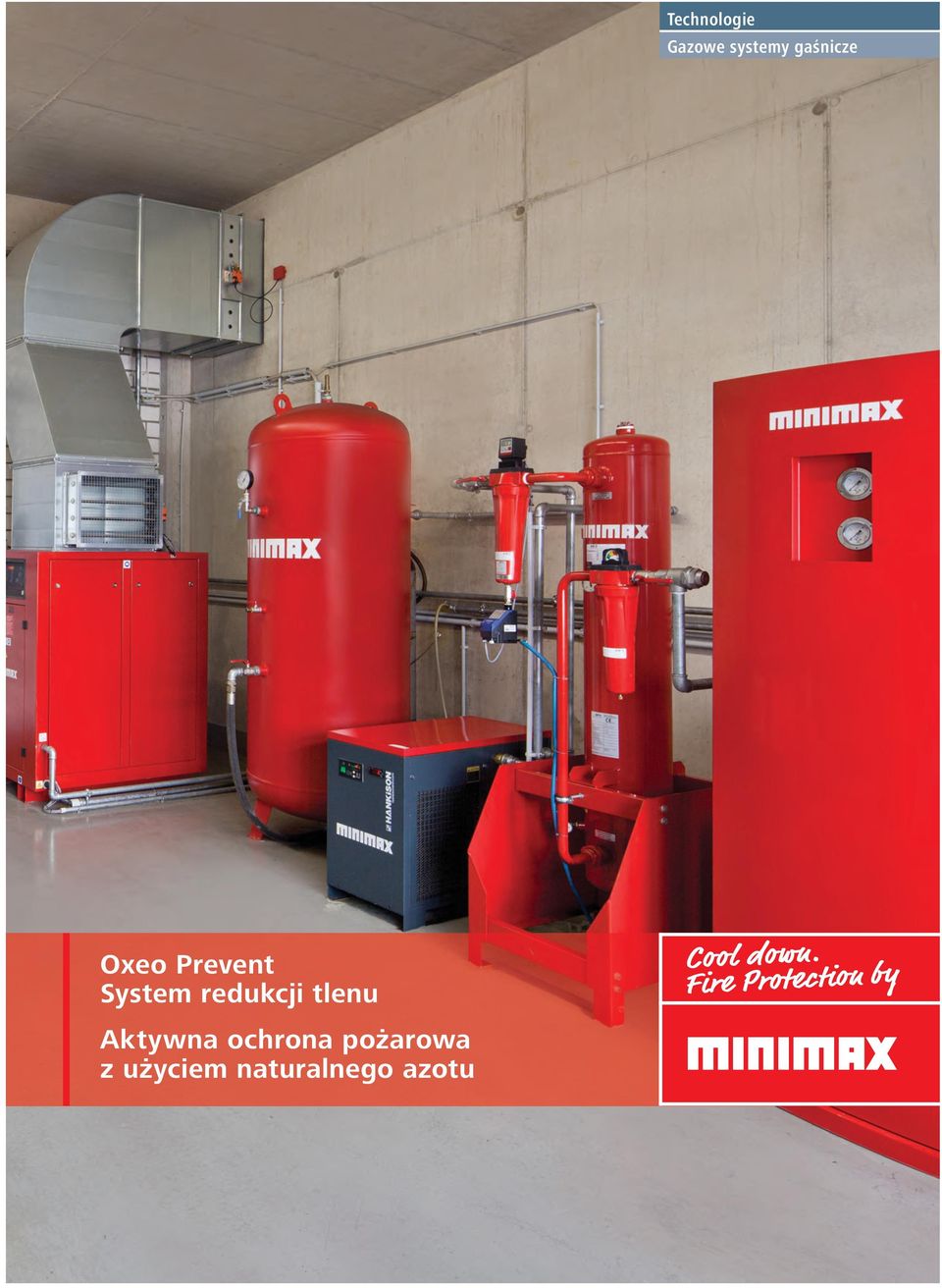

1 Technologie Gazowe systemy gaśnicze Oxeo Prevent System redukcji tlenu Aktywna ochrona pożarowa z użyciem naturalnego azotu

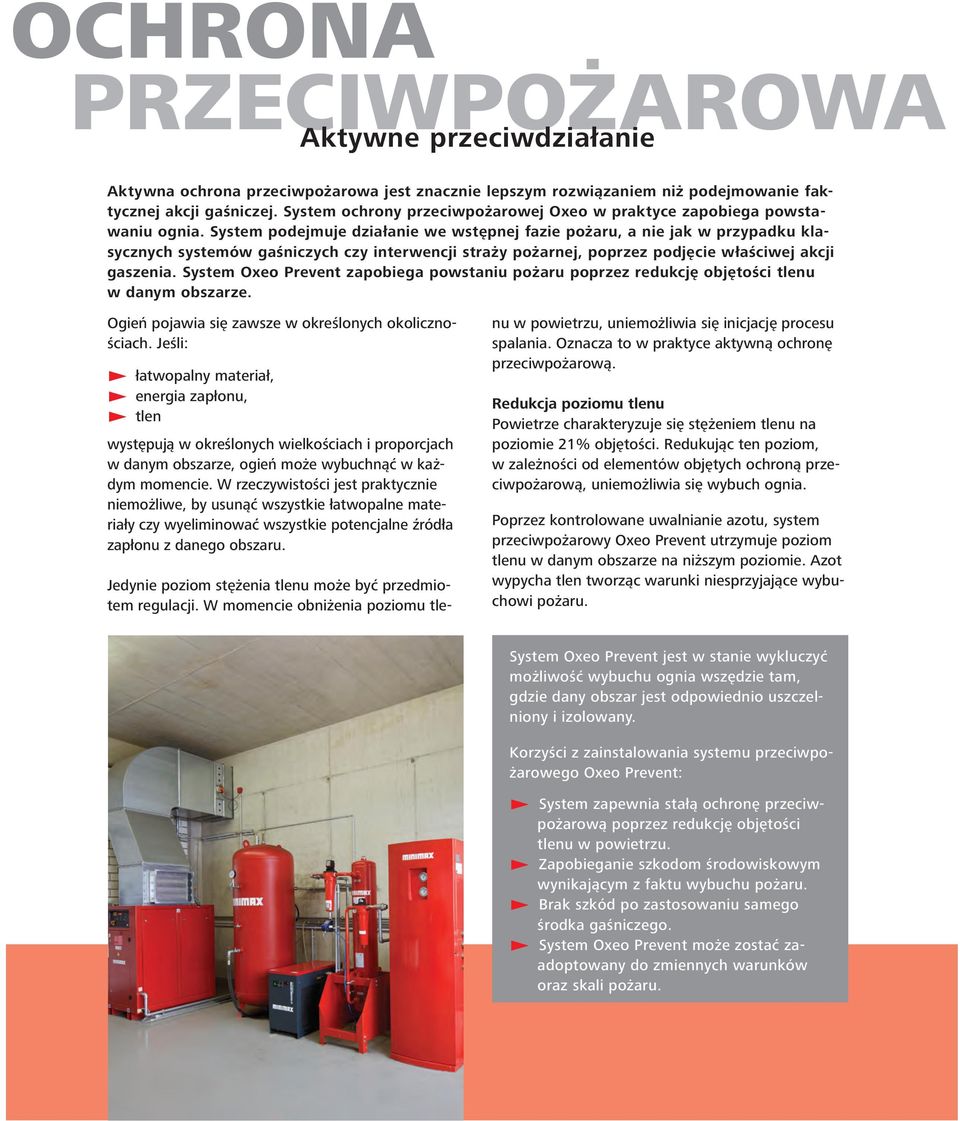

2 OCHRONA PRZECIWPOŻAROWA Aktywne przeciwdziałanie Aktywna ochrona przeciwpożarowa jest znacznie lepszym rozwiązaniem niż podejmowanie faktycznej akcji gaśniczej. System ochrony przeciwpożarowej Oxeo w praktyce zapobiega powstawaniu ognia. System podejmuje działanie we wstępnej fazie pożaru, a nie jak w przypadku klasycznych systemów gaśniczych czy interwencji straży pożarnej, poprzez podjęcie właściwej akcji gaszenia. System Oxeo Prevent zapobiega powstaniu pożaru poprzez redukcję objętości tlenu w danym obszarze. Ogień pojawia się zawsze w określonych okolicznościach. Jeśli: E łatwopalny materiał, E energia zapłonu, E tlen występują w określonych wielkościach i proporcjach w danym obszarze, ogień może wybuchnąć w każdym momencie. W rzeczywistości jest praktycznie niemożliwe, by usunąć wszystkie łatwopalne materiały czy wyeliminować wszystkie potencjalne źródła zapłonu z danego obszaru. Jedynie poziom stężenia tlenu może być przedmiotem regulacji. W momencie obniżenia poziomu tlenu w powietrzu, uniemożliwia się inicjację procesu spalania. Oznacza to w praktyce aktywną ochronę przeciwpożarową. Redukcja poziomu tlenu Powietrze charakteryzuje się stężeniem tlenu na poziomie 21% objętości. Redukując ten poziom, w zależności od elementów objętych ochroną przeciwpożarową, uniemożliwia się wybuch ognia. Poprzez kontrolowane uwalnianie azotu, system przeciwpożarowy Oxeo Prevent utrzymuje poziom tlenu w danym obszarze na niższym poziomie. Azot wypycha tlen tworząc warunki niesprzyjające wybuchowi pożaru. System Oxeo Prevent jest w stanie wykluczyć możliwość wybuchu ognia wszędzie tam, gdzie dany obszar jest odpowiednio uszczelniony i izolowany. Korzyści z zainstalowania systemu przeciwpożarowego Oxeo Prevent: E System zapewnia stałą ochronę przeciwpożarową poprzez redukcję objętości tlenu w powietrzu. E Zapobieganie szkodom środowiskowym wynikającym z faktu wybuchu pożaru. E Brak szkód po zastosowaniu samego środka gaśniczego. E System Oxeo Prevent może zostać zaadoptowany do zmiennych warunków oraz skali pożaru.

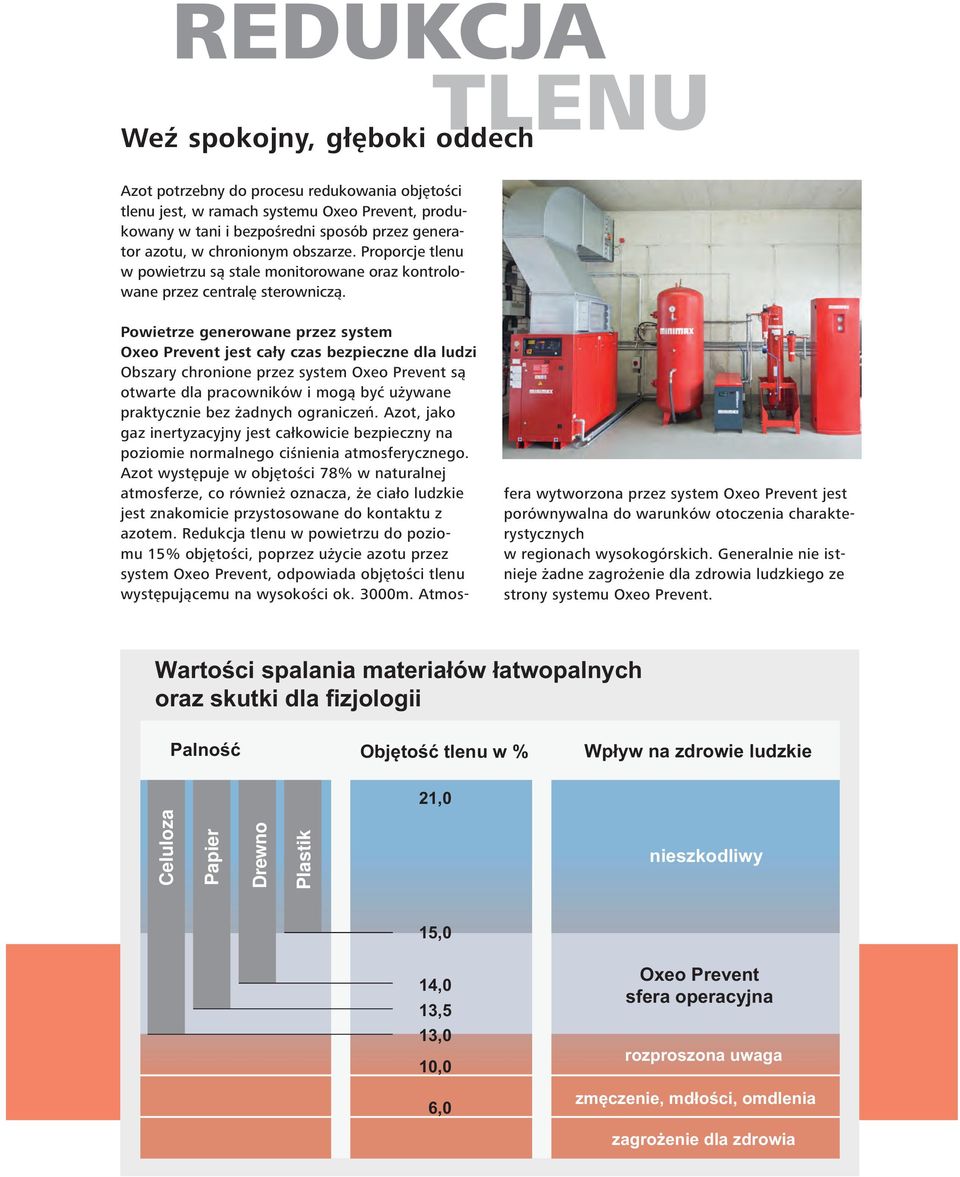

3 REDUKCJA TLENU Weź spokojny, głęboki oddech Azot potrzebny do procesu redukowania objętości tlenu jest, w ramach systemu Oxeo Prevent, produkowany w tani i bezpośredni sposób przez generator azotu, w chronionym obszarze. Proporcje tlenu w powietrzu są stale monitorowane oraz kontrolowane przez centralę sterowniczą. Powietrze generowane przez system Oxeo Prevent jest cały czas bezpieczne dla ludzi Obszary chronione przez system Oxeo Prevent są otwarte dla pracowników i mogą być używane praktycznie bez żadnych ograniczeń. Azot, jako gaz inertyzacyjny jest całkowicie bezpieczny na poziomie normalnego ciśnienia atmosferycznego. Azot występuje w objętości 78% w naturalnej atmosferze, co również oznacza, że ciało ludzkie jest znakomicie przystosowane do kontaktu z azotem. Redukcja tlenu w powietrzu do poziomu 15% objętości, poprzez użycie azotu przez system Oxeo Prevent, odpowiada objętości tlenu występującemu na wysokości ok. 3000m. Atmos- fera wytworzona przez system Oxeo Prevent jest porównywalna do warunków otoczenia charakterystycznych w regionach wysokogórskich. Generalnie nie istnieje żadne zagrożenie dla zdrowia ludzkiego ze strony systemu Oxeo Prevent. Celuloza Papier Drewno Plastik

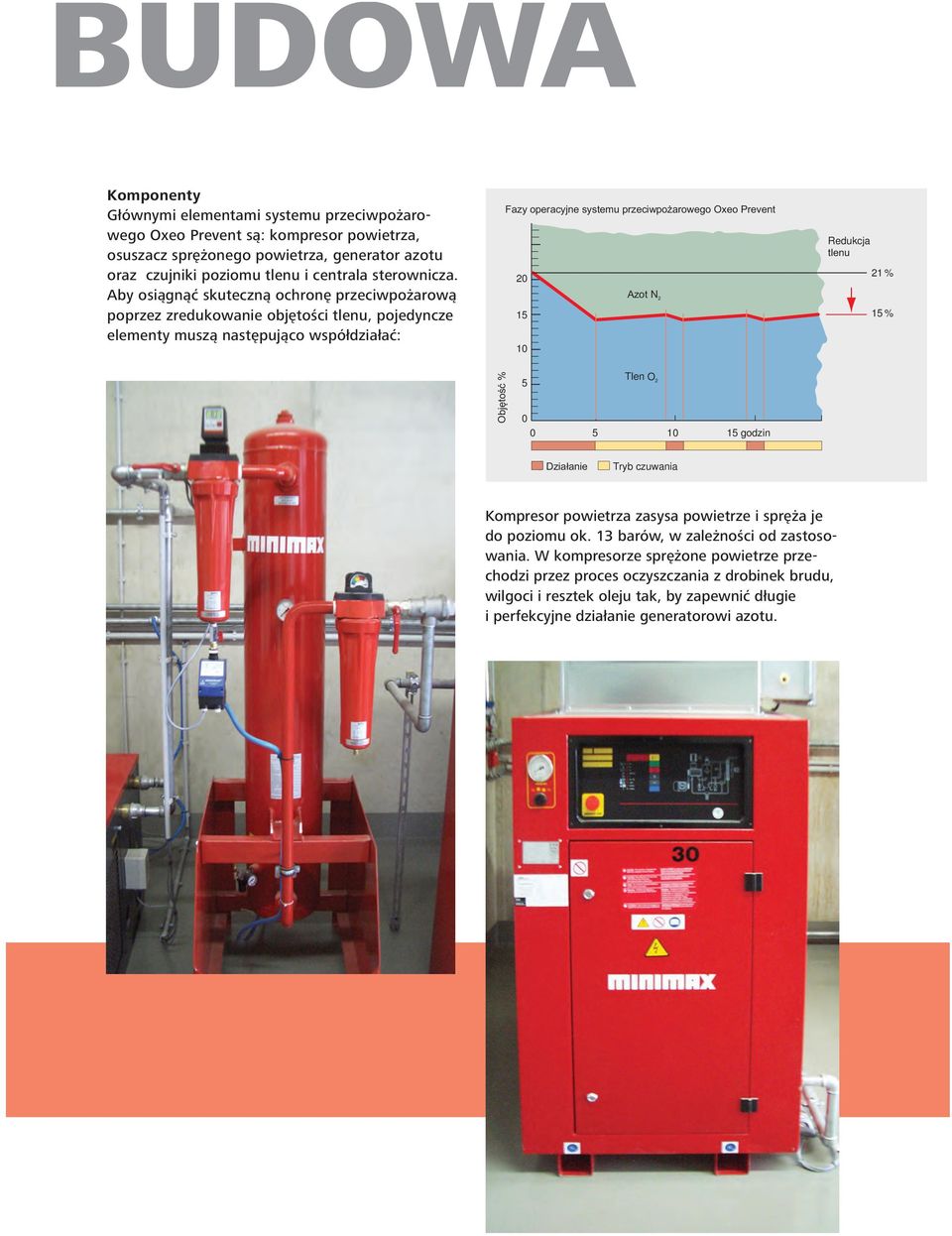

4 BUDOWA Komponenty Głównymi elementami systemu przeciwpożarowego Oxeo Prevent są: kompresor powietrza, osuszacz sprężonego powietrza, generator azotu oraz czujniki poziomu tlenu i centrala sterownicza. Aby osiągnąć skuteczną ochronę przeciwpożarową poprzez zredukowanie objętości tlenu, pojedyncze elementy muszą następująco współdziałać: 20 N Redukcja 21 % 15 % Tlen O godzin Tryb czuwania Kompresor powietrza zasysa powietrze i spręża je do poziomu ok. 13 barów, w zależności od zastosowania. W kompresorze sprężone powietrze przechodzi przez proces oczyszczania z drobinek brudu, wilgoci i resztek oleju tak, by zapewnić długie i perfekcyjne działanie generatorowi azotu.

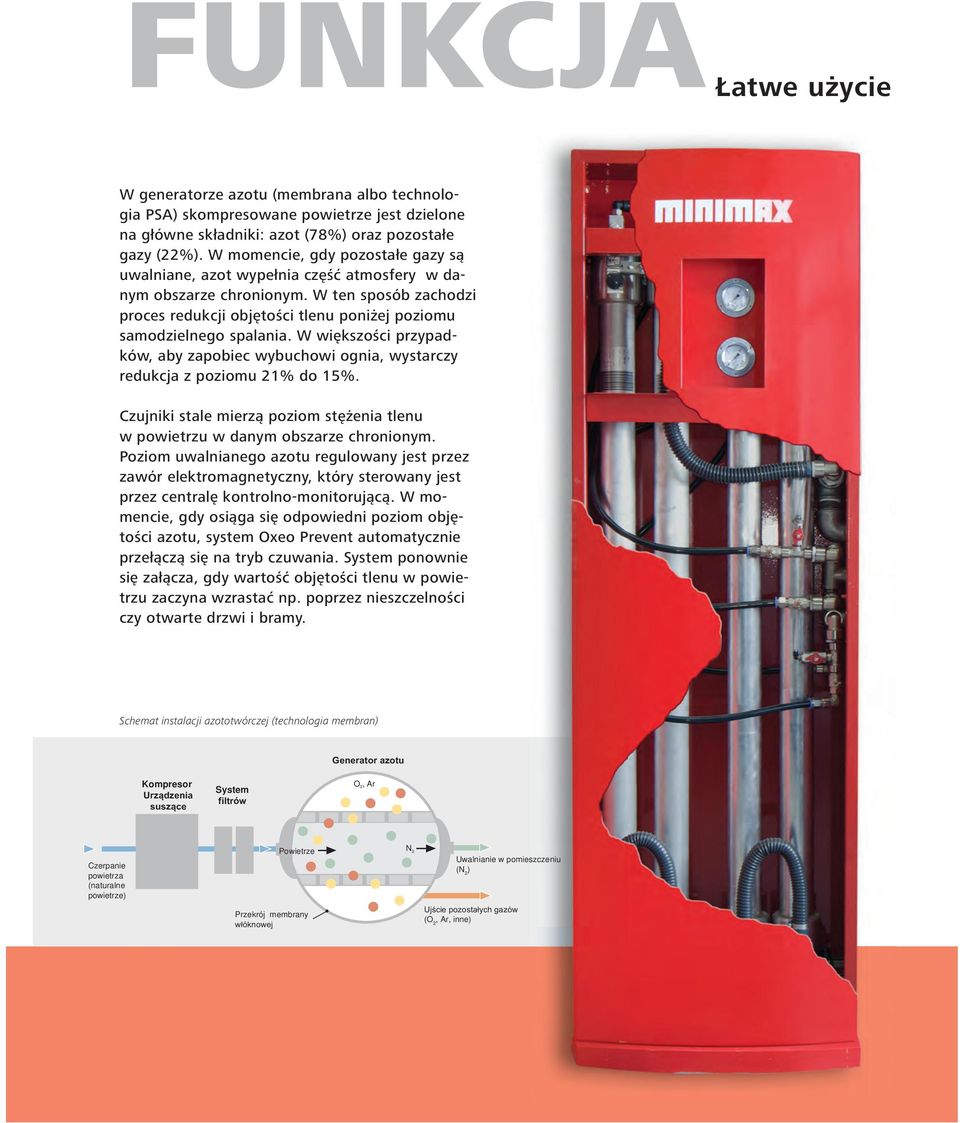

5 FUNKCJA Łatwe użycie W generatorze azotu (membrana albo technologia PSA) skompresowane powietrze jest dzielone na główne składniki: azot (78%) oraz pozostałe gazy (22%). W momencie, gdy pozostałe gazy są uwalniane, azot wypełnia część atmosfery w danym obszarze chronionym. W ten sposób zachodzi proces redukcji objętości tlenu poniżej poziomu samodzielnego spalania. W większości przypadków, aby zapobiec wybuchowi ognia, wystarczy redukcja z poziomu 21% do 15%. Czujniki stale mierzą poziom stężenia tlenu w powietrzu w danym obszarze chronionym. Poziom uwalnianego azotu regulowany jest przez zawór elektromagnetyczny, który sterowany jest przez centralę kontrolno-monitorującą. W momencie, gdy osiąga się odpowiedni poziom objętości azotu, system Oxeo Prevent automatycznie przełączą się na tryb czuwania. System ponownie się załącza, gdy wartość objętości tlenu w powietrzu zaczyna wzrastać np. poprzez nieszczelności czy otwarte drzwi i bramy. Schemat instalacji azototwórczej (technologia membran) Kompresor System O 2, Ar Czerpanie powietrza (naturalne powietrze) Powietrze Przekrój membrany N 2 Uwalnianie w pomieszczeniu (N 2 ) (O 2, Ar, inne)

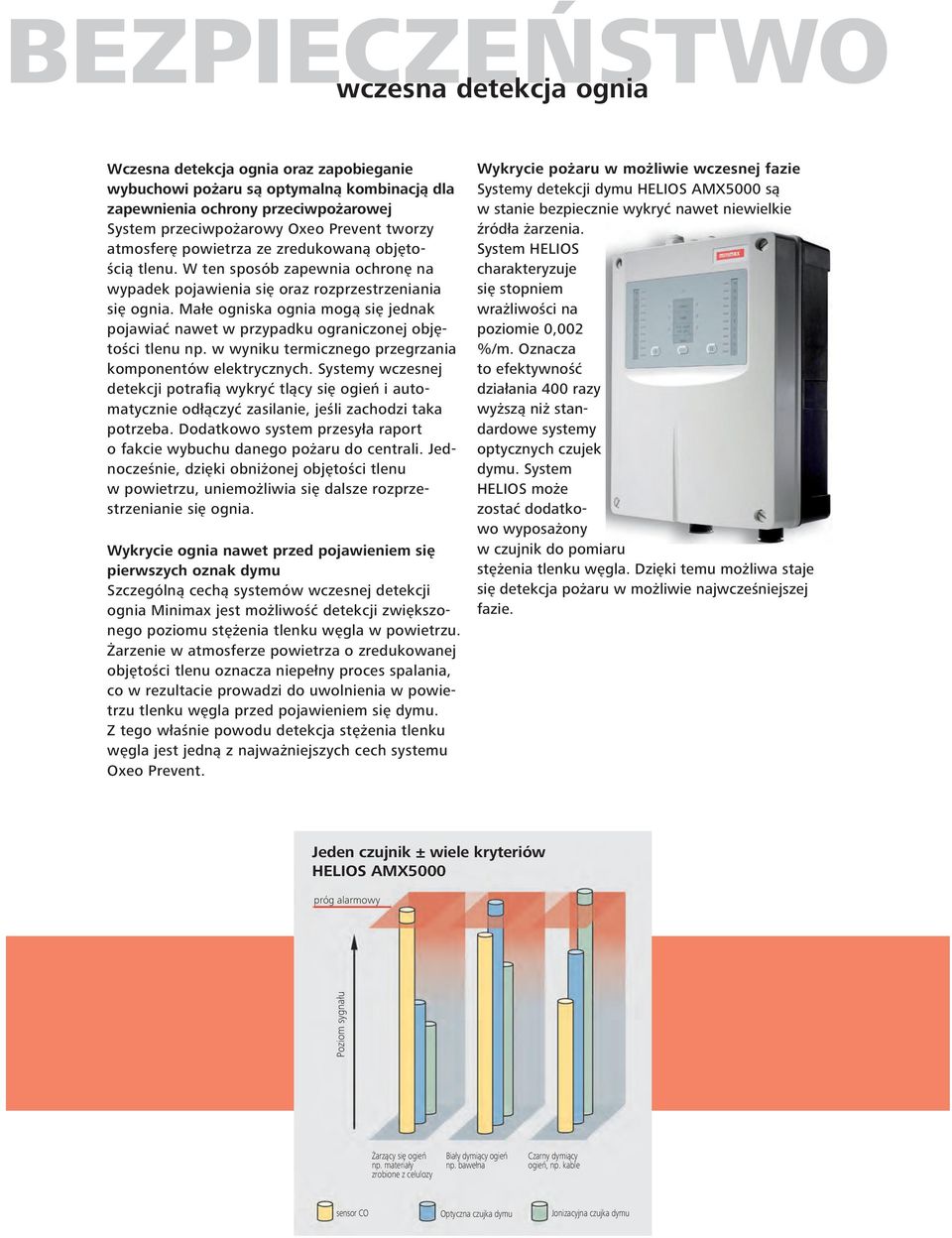

6 EZPIECZEŃSTWO wczesna detekcja ognia Wczesna detekcja ognia oraz zapobieganie wybuchowi pożaru są optymalną kombinacją dla zapewnienia ochrony przeciwpożarowej System przeciwpożarowy Oxeo Prevent tworzy atmosferę powietrza ze zredukowaną objętością tlenu. W ten sposób zapewnia ochronę na wypadek pojawienia się oraz rozprzestrzeniania się ognia. Małe ogniska ognia mogą się jednak pojawiać nawet w przypadku ograniczonej objętości tlenu np. w wyniku termicznego przegrzania komponentów elektrycznych. Systemy wczesnej detekcji potrafią wykryć tlący się ogień i automatycznie odłączyć zasilanie, jeśli zachodzi taka potrzeba. Dodatkowo system przesyła raport o fakcie wybuchu danego pożaru do centrali. Jednocześnie, dzięki obniżonej objętości tlenu w powietrzu, uniemożliwia się dalsze rozprzestrzenianie się ognia. Wykrycie ognia nawet przed pojawieniem się pierwszych oznak dymu Szczególną cechą systemów wczesnej detekcji ognia Minimax jest możliwość detekcji zwiększonego poziomu stężenia tlenku węgla w powietrzu. Żarzenie w atmosferze powietrza o zredukowanej objętości tlenu oznacza niepełny proces spalania, co w rezultacie prowadzi do uwolnienia w powietrzu tlenku węgla przed pojawieniem się dymu. Z tego właśnie powodu detekcja stężenia tlenku węgla jest jedną z najważniejszych cech systemu Oxeo Prevent. Wykrycie pożaru w możliwie wczesnej fazie Systemy detekcji dymu HELIOS AMX5000 są w stanie bezpiecznie wykryć nawet niewielkie źródła żarzenia. System HELIOS charakteryzuje się stopniem wrażliwości na poziomie 0,002 %/m. Oznacza to efektywność działania 400 razy wyższą niż standardowe systemy optycznych czujek dymu. System HELIOS może zostać dodatkowo wyposażony w czujnik do pomiaru stężenia tlenku węgla. Dzięki temu możliwa staje się detekcja pożaru w możliwie najwcześniejszej fazie. Jeden czujnik ± wiele kryteriów HELIOS AMX5000 próg alarmowy Poziom sygnału Żarzący się ogień np. materiały zrobione z celulozy Biały dymiący ogień np. bawełna Czarny dymiący ogień, np. kable sensor CO Optyczna czujka dymu Jonizacyjna czujka dymu

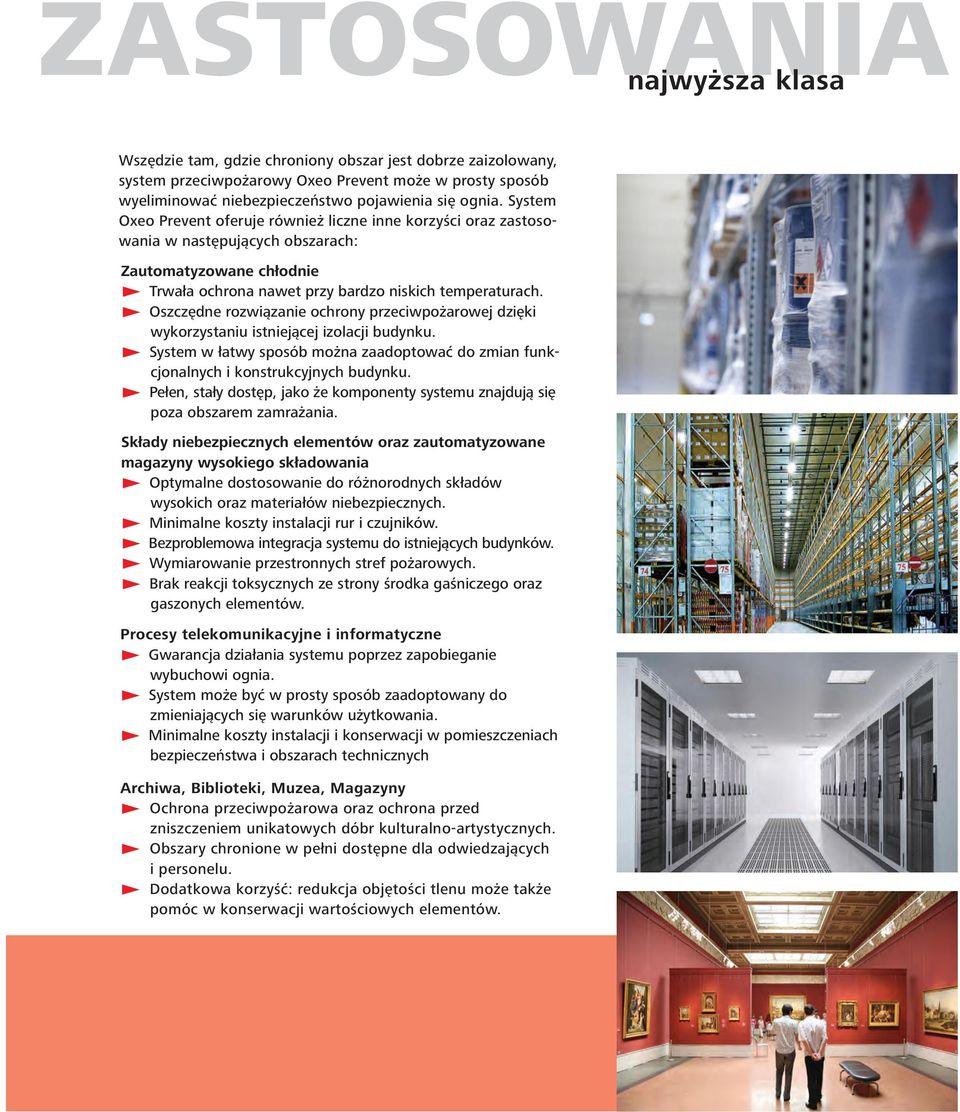

7 ZASTOSOWANIA najwyższa klasa Wszędzie tam, gdzie chroniony obszar jest dobrze zaizolowany, system przeciwpożarowy Oxeo Prevent może w prosty sposób wyeliminować niebezpieczeństwo pojawienia się ognia. System Oxeo Prevent oferuje również liczne inne korzyści oraz zastosowania w następujących obszarach: Zautomatyzowane chłodnie E Trwała ochrona nawet przy bardzo niskich temperaturach. E Oszczędne rozwiązanie ochrony przeciwpożarowej dzięki wykorzystaniu istniejącej izolacji budynku. E System w łatwy sposób można zaadoptować do zmian funkcjonalnych i konstrukcyjnych budynku. E Pełen, stały dostęp, jako że komponenty systemu znajdują się poza obszarem zamrażania. Składy niebezpiecznych elementów oraz zautomatyzowane magazyny wysokiego składowania E Optymalne dostosowanie do różnorodnych składów wysokich oraz materiałów niebezpiecznych. E Minimalne koszty instalacji rur i czujników. E Bezproblemowa integracja systemu do istniejących budynków. E Wymiarowanie przestronnych stref pożarowych. E Brak reakcji toksycznych ze strony środka gaśniczego oraz gaszonych elementów. Procesy telekomunikacyjne i informatyczne E Gwarancja działania systemu poprzez zapobieganie wybuchowi ognia. E System może być w prosty sposób zaadoptowany do zmieniających się warunków użytkowania. E Minimalne koszty instalacji i konserwacji w pomieszczeniach bezpieczeństwa i obszarach technicznych Archiwa, Biblioteki, Muzea, Magazyny E Ochrona przeciwpożarowa oraz ochrona przed zniszczeniem unikatowych dóbr kulturalno-artystycznych. E Obszary chronione w pełni dostępne dla odwiedzających i personelu. E Dodatkowa korzyść: redukcja objętości tlenu może także pomóc w konserwacji wartościowych elementów.

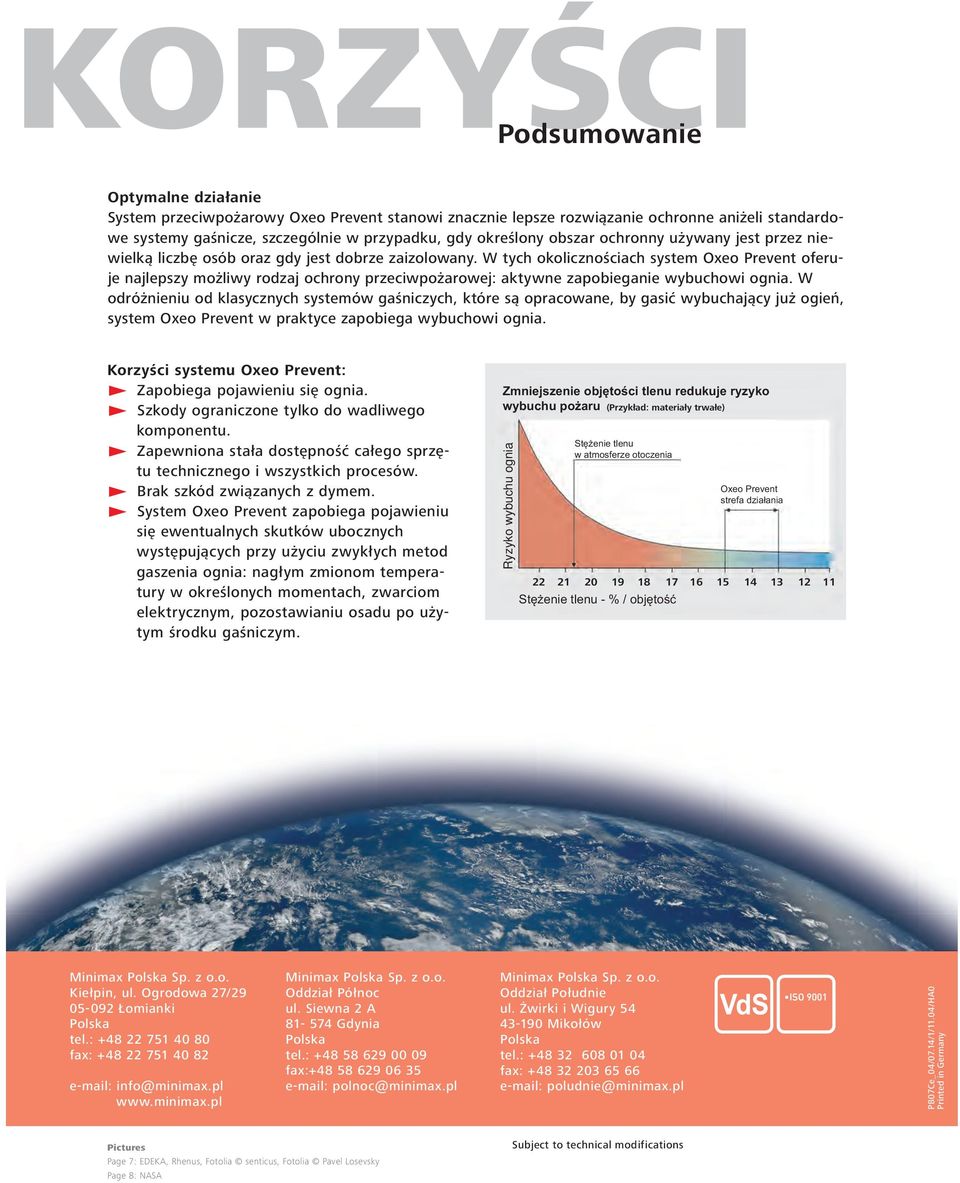

8 KORZYŚCI Podsumowanie Optymalne działanie System przeciwpożarowy Oxeo Prevent stanowi znacznie lepsze rozwiązanie ochronne aniżeli standardowe systemy gaśnicze, szczególnie w przypadku, gdy określony obszar ochronny używany jest przez niewielką liczbę osób oraz gdy jest dobrze zaizolowany. W tych okolicznościach system Oxeo Prevent oferuje najlepszy możliwy rodzaj ochrony przeciwpożarowej: aktywne zapobieganie wybuchowi ognia. W odróżnieniu od klasycznych systemów gaśniczych, które są opracowane, by gasić wybuchający już ogień, system Oxeo Prevent w praktyce zapobiega wybuchowi ognia. Korzyści systemu Oxeo Prevent: E Zapobiega pojawieniu się ognia. E Szkody ograniczone tylko do wadliwego komponentu. E Zapewniona stała dostępność całego sprzętu technicznego i wszystkich procesów. E Brak szkód związanych z dymem. E System Oxeo Prevent zapobiega pojawieniu się ewentualnych skutków ubocznych występujących przy użyciu zwykłych metod gaszenia ognia: nagłym zmionom temperatury w określonych momentach, zwarciom elektrycznym, pozostawianiu osadu po użytym środku gaśniczym. (Przykład: materiały trwałe) Ryzyko wybuchu ognia Minimax Polska Sp. z o.o. Kiełpin, ul. Ogrodowa 27/ Łomianki Polska tel.: fax: info@minimax.pl Minimax Polska Sp. z o.o. Oddział Północ ul. Siewna 2 A Gdynia Polska tel.: fax: polnoc@minimax.pl Minimax Polska Sp. z o.o. Oddział Południe ul. Żwirki i Wigury Mikołów Polska tel.: fax: poludnie@minimax.pl PB07Ce_04/07.14/1/11.04/HA0 Printed in Germany Pictures Page 7: EDEKA, Rhenus, Fotolia senticus, Fotolia Pavel Losevsky Page 8: NASA Subject to technical modifications
