1 OFERT z dnia izolacje techniczne Thermaeco System izolacji technicznych dla instalacji grzewczych, sanitarnych, wentylacyjnych, klimatyzacyjnych ULTra m System izolacji technicznych dla instalacji grzewczych i sanitarnych, laminowany z zewnątrz radełkowaną folią polietylenową ThermacompacT System izolacji technicznych dla instalacji podtynkowych ThermacompacT TF Izolacja akustyczna skutecznie tłumiąca hałas powstający w instalacjach ThermapUr System izolacji technicznych z półsztywnej pianki poliuretanowej dla instalacji grzewczych ThermaWooL Otuliny z wełny mineralnej przeznaczone do izolacji termicznej i akustycznej rurociągów grzewczych oraz instalacji przemysłowych izolacje KaUczUKoWe Wysokiej jakości elastyczne izolacje techniczne z pianki kauczukowej dla instalacji chłodniczych, klimatyzacyjnych i wentylacyjnych

2 OFERT z dnia Izolacje Solarne Wysokiej jakości elastyczne izo lacje techniczne z pianki ka u czukowej dla instalacji solarnych Flexalen HT Solar Light Preizolowane rury faliste ze stali nierdzewnej do instalacji solarnych Powłoki specjalistyczne Powłoki z laminatu aluminiowego Płaszcze z blachy LU Płaszcze z blachy aluminiowej dla zabezpieczenia izolacji przed uszkodzeniami mechanicznymi i wpływem czynników atmosferycznych ThermaLint System kabli grzejnych dla zabezpieczenia instalacji przed zamarznięciem pianki specjalistyczne SpecialFoam Profesjonalne wypełnienia szczelin budowlanych oraz profile opakowaniowe do zabezpieczenia krawędzi

3 Spis treści Informacje Techniczne Minimalne dopuszczalne grubości materiałów izolacyjnych 6 Tabela doboru grubości mat izolacyjnych, ThermaEco FRZ 7 Tabela doboru kabli 8 Katalog produktów INSTLCJ PRODUKT STRON podtynkowa grzewcza sanitarna chłodnicza wentyl. klimatyz. solarna ThermaEco 9 ThermaEco FRZ otuliny ThermaEco FRZ maty 13 ThermaEco kolana, trójniki 14 ThermaEco ZZ 15 ThermaEco akcesoria montażowe 16 Ultra M 17 Ultra M otuliny 19 Ultra M maty 19 Ultra M akcesoria montażowe 20 ThermaCompact 21 ThermaCompact IS 23 ThermaCompact IS 24 ThermaCompact IH 24 ThermaCompact akc. montażowe 26 ThermaCompact TF 27 ThermaCompact TF 29 ThermaCompact TF akc. montażowe 30 ThermaPur 31 ThermaPur 035 otuliny +135 C 33,36 ThermaPur 035 kolana +135 C ThermaPur akcesoria montażowe 37 ThermaWool 39 ThermaWool otuliny Izolacje kauczukowe 43 Izolacje kauczukowe otuliny Izolacje kauczukowe maty 47 Izolacje kauczukowe akc. montażowe 47 ThermaFix obejmy Izolacje Solarne 51 ThermaSmart HT tm otuliny +175 C 53 ThermaRubber Solar otuliny +175 C 54 ThermaRubber Solar coil 54 ThermaRubber Solar akc. montażowe 55 Spis Treści 1

4 INSTLCJ PRODUKT STRON podtynkowa grzewcza sanitarna chłodnicza wentyl. klimatyz. solarna Flexalen 57 Flexalen HT Solar Light 59 Powłoki specjalistyczne 61 Powłoki specjalistyczne 63 Płaszcze z blachy LU 65 Płaszcze z blachy LU ThermaLint 71 ThermaLint 73 ThermaLint Tracing 73 ThermaLint Trace 74 SpecialFoam 75 ThermaRod 77 ProFoam Objaśnienie symboli Objaśnienie symboli otuliny mimośrodowe otuliny w zwoju otuliny rozcięte z warstwą samoprzylepną lub zamkiem otuliny z nacięciem i bez maty zwinięte w role

5 Informacje Techniczne Minimalne dopuszczalne grubości materiałów izolacyjnych Tabela doboru grubości mat izolacyjnych ThermaEco FRZ Tabela doboru kabli Thermaflex taking care of energy and the environment

6 InforMacja TechnIczna z dnia MiniMalne dopuszczalne grubości MaTeriałów izolacyjnych na podstawie rozporządzenia Ministra infrastruktury z dnia 6 listopada 2008 r. Rury Cu Rury Fe Minimalna grubość izolacji cieplnej dla materiałów o własnościach λ a Informacje techniczne DN Średnica zewn. DN Średnica zewn. cale Izolacje 0,035 W/mK Izolacje 0,038 W/mK Izolacje 0,040 W/mK Izolacje 0,045 W/mK 50% 0% 50% 0% 50% 0% 50% 0% Cu Fe Cu Fe Cu Fe Cu Fe Cu Fe Cu Fe Cu Fe Cu Fe DN mm DN mm cale mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm 8 6,2 1 / ,5 ¼ ,2 3 / ,3 ½ ,9 ¾ , ,4 1 ¼ ,3 1 ½ , , 2 ½ , , a wartość współczynnika przewodzenia ciepła λ przy temperaturze +40 c 6

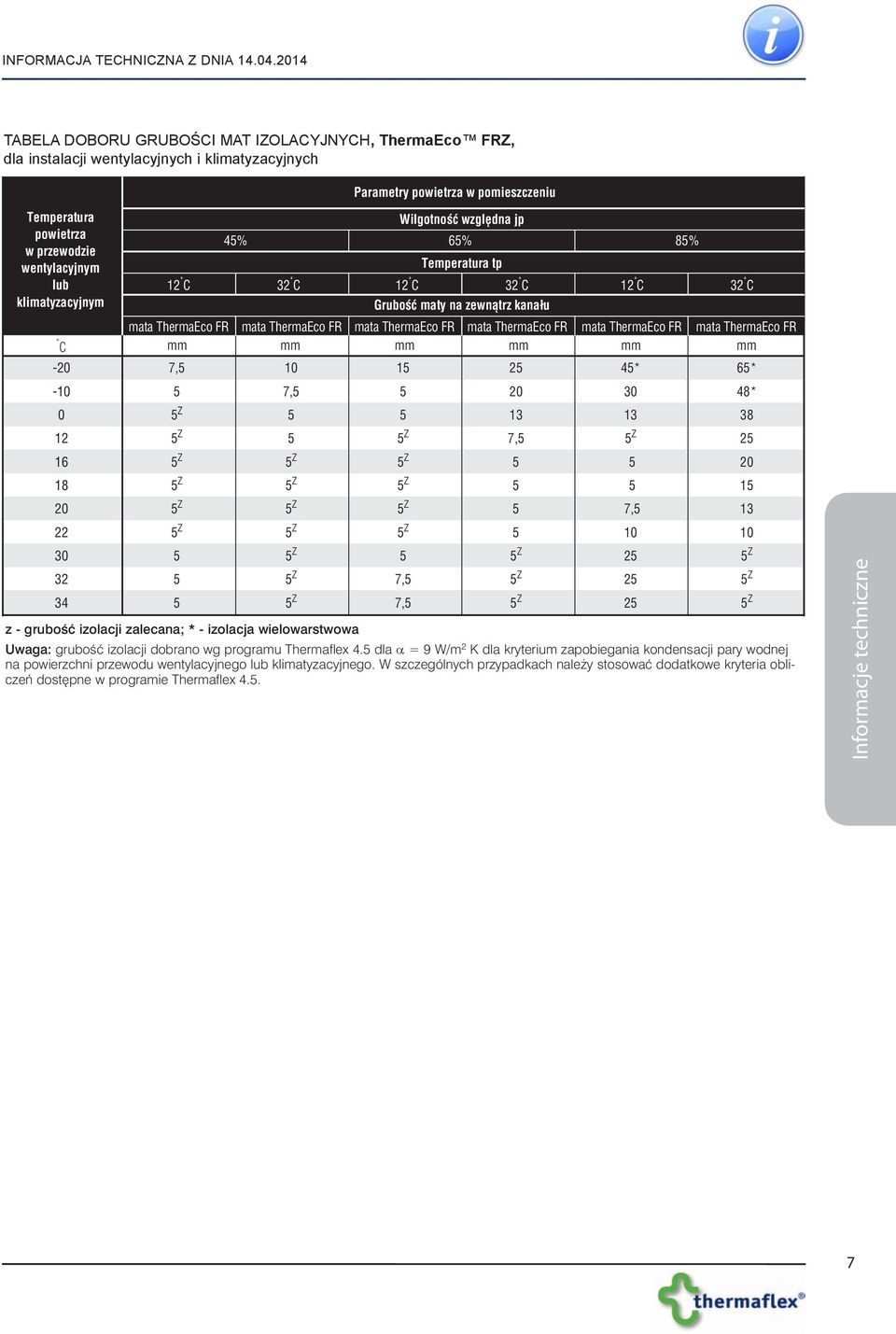

7 InforMacja TechnIczna z dnia Tabela doboru grubości MaT izolacyjnych, ThermaEco FRZ, dla instalacji wentylacyjnych i klimatyzacyjnych Parametry powietrza w pomieszczeniu Temperatura powietrza w przewodzie wentylacyjnym lub klimatyzacyjnym C C mata ThermaEco FR mm 7,5 5 5 Z 5 Z 5 Z 5 Z 5 Z 5 Z Wilgotnoœæ wzglêdna jp 45% 65% 85% Temperatura tp 32 C 12 C 32 C 12 C 32 C Gruboœæ maty na zewnątrz kanału mata ThermaEco FR mata ThermaEco FR mata ThermaEco FR mata ThermaEco FR mm mm mm mm * 65* 7, * Z 7,5 5 Z 25 5 Z 5 Z Z 5 Z Z 5 Z 5 7, Z 5 Z 5 5 Z 5 5 Z 25 5 Z 5 Z 7,5 5 Z 25 5 Z 5 Z 7,5 5 Z 25 5 Z mata ThermaEco FR mm z - grubość izolacji zalecana; * - izolacja wielowarstwowa Uwaga: grubość izolacji dobrano wg programu Thermaflex 4.5 dla α = 9 W/m 2 K dla kryterium zapobiegania kondensacji pary wodnej na powierzchni przewodu wentylacyjnego lub klimatyzacyjnego. W szczególnych przypadkach należy stosować dodatkowe kryteria obliczeń dostępne w programie Thermaflex 4.5. Informacje techniczne 7

8 InforMacja TechnIczna z dnia TaeLa dooru KaLI Temperatura czynnika 7 C, temperatura otoczenia -25 C i -20 C Średnica rury stalowej Średnica rury miedzianej Średnica rury tworzywowej PP GI DK GI DK Kabel Thermalint lub Tracingset o mocy 16 W/m DN zew. rury [mm] zew. rury [mm] zew. rury [mm] -25 C -20 C Informacje techniczne 6,2 9* 1 9* ,5 12/15 9* 1 9* 1 17, * 1 9* , * 1 13* , * 1 13* , * 1 13* , * 1 13* , * , , , , , , ,3 20 1,2 88, ,5 20 1, , ,5 20 1, , ,4 20 1, , ,8 20 1, , , ,8 25 2, ,2 25 2,7 GI Grubość Izolacji ThermaEco FRZ TM, ThermaEco FRZ TM - maty (mm); DK Minimalna długość kabla na 1 mb rury (m) Uwaga: Dobrane grubości izolacji dla odpowiednich średnic rur i długości kabli, są grubościami optymalnymi wynikającymi z wyliczeń teoretycznych i można je przyjąć jako minimalne grubości. 8

9 ThermaEco system izolacji technicznych dla instalacji grzewczych, sanitarnych, wentylacyjnych, klimatyzacyjnych uniwersalny w zastosowaniu mocny i wytrzymały wysoce elastyczny bezpieczny w zastosowaniu i eksploatacji Thermaflex taking care of energy and the environment

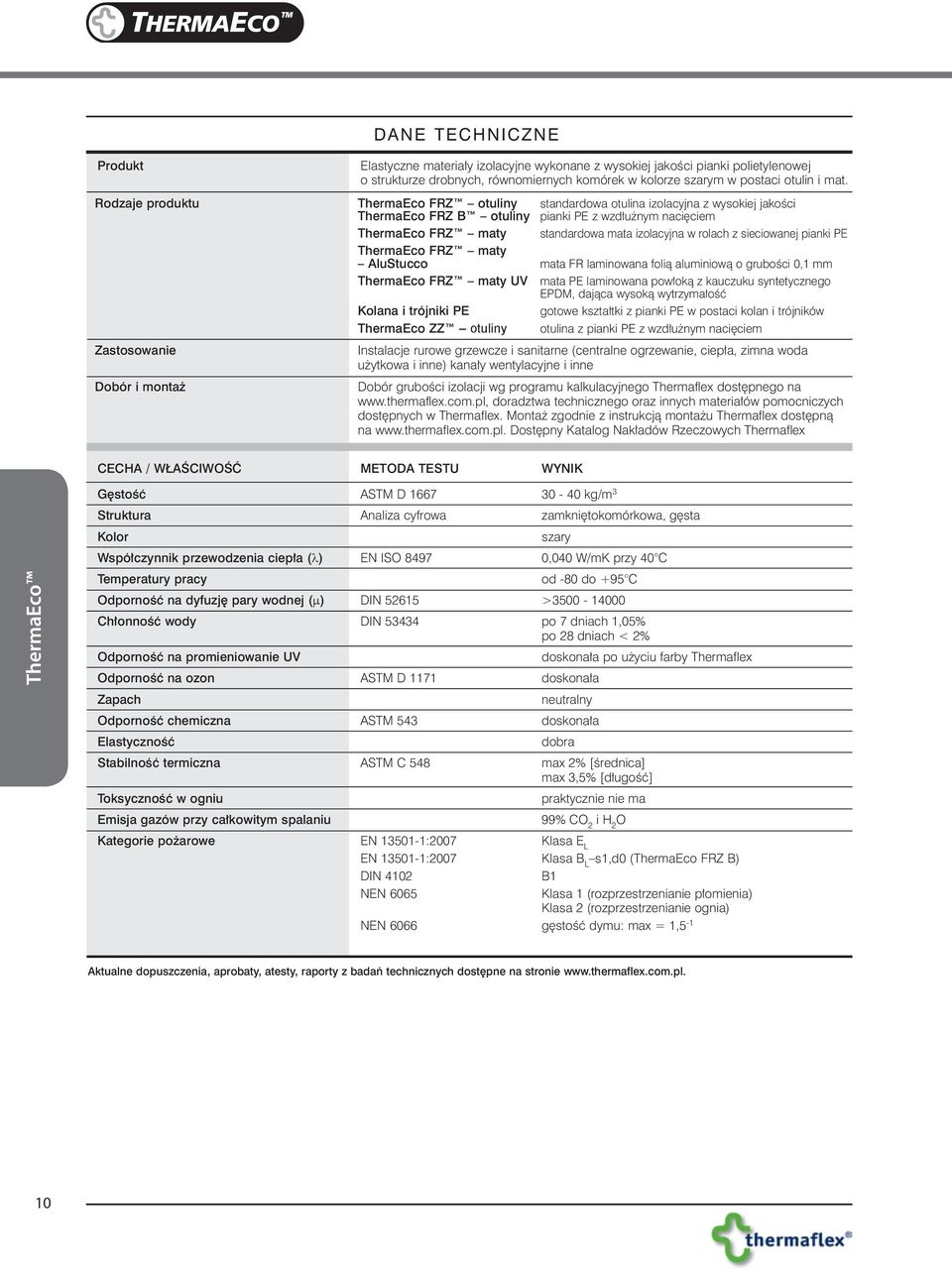

10 Produkt Dane techniczne Elastyczne materiały izolacyjne wykonane z wysokiej jakości pianki polietylenowej o strukturze drobnych, równomiernych komórek w kolorze szarym w postaci otulin i mat. Rodzaje produktu ThermaEco FRZ otuliny standardowa otulina izolacyjna z wysokiej jakości ThermaEco FRZ otuliny pianki PE z wzdłużnym nacięciem ThermaEco FRZ maty standardowa mata izolacyjna w rolach z sieciowanej pianki PE ThermaEco FRZ maty lustucco mata FR laminowana folią aluminiową o grubości 0,1 mm ThermaEco FRZ maty UV mata PE laminowana powłoką z kauczuku syntetycznego EPDM, dająca wysoką wytrzymałość Kolana i trójniki PE gotowe kształtki z pianki PE w postaci kolan i trójników ThermaEco ZZ otuliny otulina z pianki PE z wzdłużnym nacięciem Zastosowanie Instalacje rurowe grzewcze i sanitarne (centralne ogrzewanie, ciepła, zimna woda użytkowa i inne) kanały wentylacyjne i inne Dobór i montaż Dobór grubości izolacji wg programu kalkulacyjnego Thermaflex dostępnego na doradztwa technicznego oraz innych materiałów pomocniczych dostępnych w Thermaflex. Montaż zgodnie z instrukcją montażu Thermaflex dostępną na Dostępny Katalog Nakładów Rzeczowych Thermaflex CECh / WłśCiWość METoD TESTU WyniK ThermaEco Gęstość STM D kg/m 3 Struktura naliza cyfrowa zamkniętokomórkowa, gęsta Kolor szary Współczynnik przewodzenia ciepła (λ) EN ISO ,040 W/mK przy 40 C Temperatury pracy od -80 do +95 C odporność na dyfuzję pary wodnej (μ) DIN > Chłonność wody DIN po 7 dniach 1,05% po 28 dniach < 2% odporność na promieniowanie UV doskonała po użyciu farby Thermaflex odporność na ozon STM D 1171 doskonała Zapach neutralny odporność chemiczna STM 543 doskonała Elastyczność dobra Stabilność termiczna STM C 548 max 2% [średnica] max 3,5% [długość] Toksyczność w ogniu praktycznie nie ma Emisja gazów przy całkowitym spalaniu 99% CO 2 i H 2 O Kategorie pożarowe EN :2007 Klasa E L EN :2007 Klasa L s1,d0 (ThermaEco FRZ ) DIN 42 1 NEN 6065 Klasa 1 (rozprzestrzenianie płomienia) Klasa 2 (rozprzestrzenianie ognia) NEN 6066 gęstość dymu: max = 1,5-1 ktualne dopuszczenia, aprobaty, atesty, raporty z badań technicznych dostępne na stronie

11 ceny katalogowe z dnia Thermaeco frz otuliny Standardowa otulina z wysokiej jakości pianki PE z wzdłużnym nacięciem w kolorze szarym Średnica rury C = 6 mm E = 9 mm J = 13 mm DN Cu zewn. (mm) Fe cale DN zewn. (mm) Indeks Kod Cena/ mb Indeks Kod Cena/ mb Indeks Kod Cena/ mb 12,0 1/8 6, C-12 1, C E-12 1, J-12 2, ,0 1/4 8 13, C-15 1, E-15 1, J-15 2, ,0 3/8 17, C-18 1, E-18 1, J-18 2, ,0 1/ , C-22 1, E-22 1, J-22 3, ,0 3/ , C-28 1, E-28 2, J-28 3, , , C-35 2, E-35 2, J-35 4, ,0 1 1/ , E-42 3, J-42 5, ,0 1 1/ , E-48 3, J-48 6, ,0 54, E-54 4, J-54 7, ,0 57, E-57 4, J-57 7, , E-60 5, J-60 8, ,0 63, E-63 5, J-63 8, ,0 2 1/4 70, J-70 9, ,1 2 1/ , E-76 6, J-76 9, , , J-89 11, /2 1, J-2 13, ,0 3 3/4 0 8, J-8 14, , , J ,58 22 thermaeco Średnica rury N = 20 mm P = 25 mm S = 30 mm DN Cu zewn. (mm) Fe cale DN zewn. (mm) Indeks Kod Cena/ mb Indeks Kod Cena/ mb 15,0 1/4 8 13, N-15 5, P-15 6, ,0 3/8 17, N-18 5, P-18 7,52 90 Indeks Kod Cena/ mb 20 22,0 1/ , N-22 5, P-22 7, S-22, ,0 3/ , N-28 6, P-28 8, S-28, , , N-35 7, P-35, S-35 13, ,0 1 1/ , N-42 8, P-42 11, S-42 14, ,0 1 1/ , N-48, P-48 13, S-48 17, ,0 54, N-54 11, P-54 14, S-54 20, ,0 57, N-57 12, P-57 15, , N-60 13, P-60 16, S-60 21, ,0 63, N-63 13, P-63 16, S-63 27, ,0 2 1/4 70, N-70 15, P-70 29, ,1 2 1/ , N-76 16, P-76 31, S-76 31, , , N-89 28, P-89 41, S-89 42, /2 1, N-2 33, * P-2 48, ,0 3 3/4 0 8, N-8 35, P-8 51, , , N , P , S ,25 Pakowane w kartony o wymiarach 40 x 60 x 205 cm Definicja Grup C patrz strona 4 ceny w PLN, nie zawierają podatku VT stawka podatku VT 23% 11

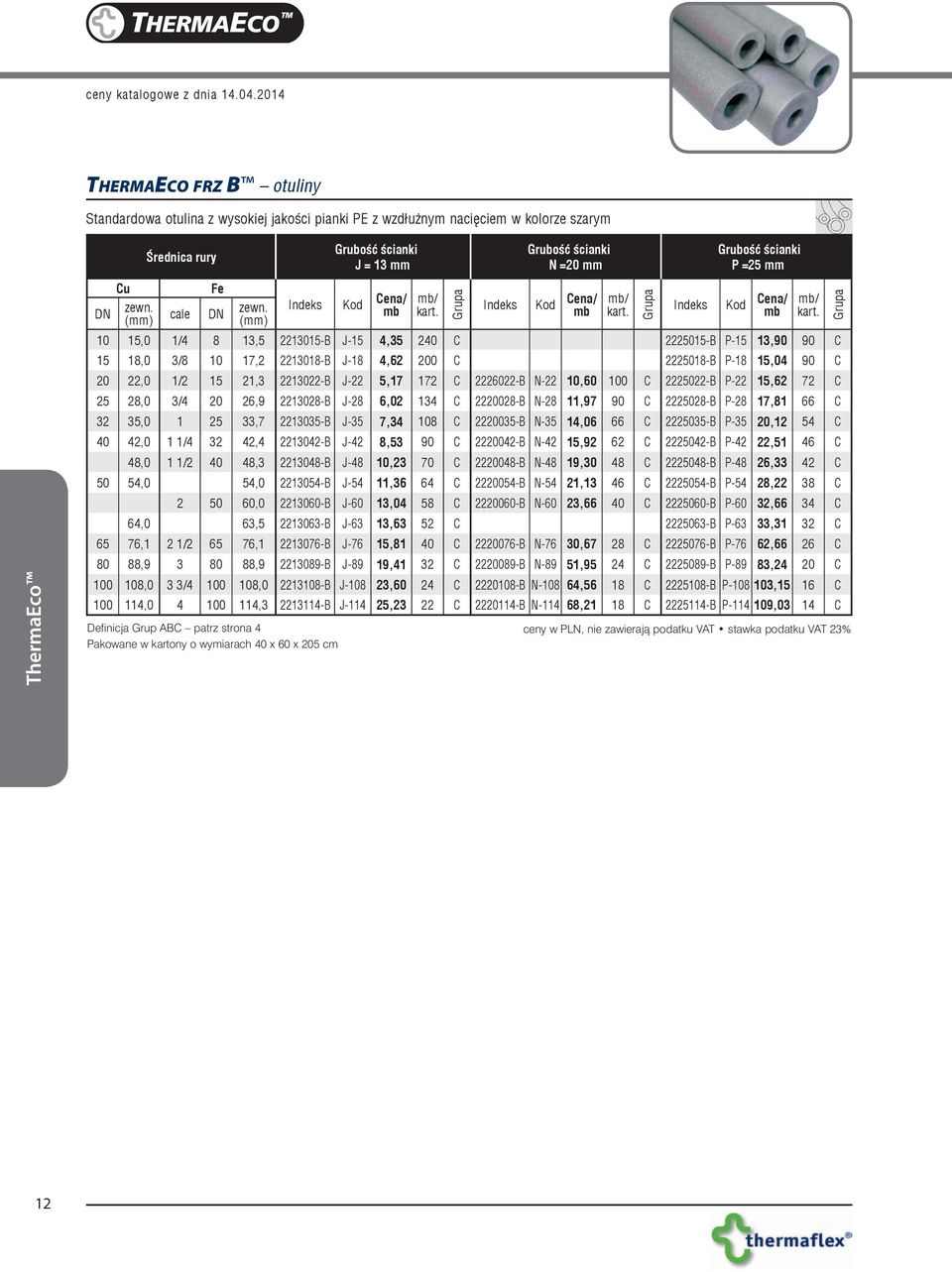

12 ceny katalogowe z dnia Thermaeco frz otuliny Standardowa otulina z wysokiej jakości pianki PE z wzdłużnym nacięciem w kolorze szarym Średnica rury J = 13 mm N =20 mm P =25 mm thermaeco DN Cu zewn. (mm) Fe cale DN zewn. (mm) Indeks Kod Cena/ mb Indeks Kod Cena/ mb Indeks Kod Cena/ mb 15,0 1/4 8 13, J-15 4, C P-15 13,90 90 C 15 18,0 3/8 17, J-18 4, C P-18 15,04 90 C 20 22,0 1/ , J-22 5, C N-22,60 0 C P-22 15,62 72 C 25 28,0 3/ , J-28 6, C N-28 11,97 90 C P-28 17,81 66 C 32 35, , J-35 7,34 8 C N-35 14,06 66 C P-35 20,12 54 C 40 42,0 1 1/ , J-42 8,53 90 C N-42 15,92 62 C P-42 22,51 46 C 48,0 1 1/ , J-48,23 70 C N-48 19,30 48 C P-48 26,33 42 C 50 54,0 54, J-54 11,36 64 C N-54 21,13 46 C P-54 28,22 38 C , J-60 13,04 58 C N-60 23,66 40 C P-60 32,66 34 C 64,0 63, J-63 13,63 52 C P-63 33,31 32 C 65 76,1 2 1/ , J-76 15,81 40 C N-76 30,67 28 C P-76 62,66 26 C 80 88, , J-89 19,41 32 C N-89 51,95 24 C P-89 83,24 20 C 0 8,0 3 3/4 0 8, J-8 23,60 24 C N-8 64,56 18 C P-8 3,15 16 C 0 114, , J ,23 22 C N ,21 18 C P-114 9,03 14 C Definicja Grup C patrz strona 4 Pakowane w kartony o wymiarach 40 x 60 x 205 cm ceny w PLN, nie zawierają podatku VT stawka podatku VT 23% 12

13 ceny katalogowe z dnia Thermaeco frz maty Maty techniczne z pianki PE ThermaEco FRZ maty standard kolor szary, szerokość roli: 0 cm ThermaEco FRZ maty samoprzylepne kolor szary, szerokość roli: 0 cm Indeks Grubość Cena/ mb m 2 /rola Indeks Grubość Cena/ mb m 2 /rola mm 23, mm S 46, ,5 mm 34,63 0 C ,5 mm S 57,80 0 C mm 46, mm S 69, mm 57, mm S 80, mm 81, mm S 4, mm 6, mm S 129, mm 129, mm S 152, mm 166, mm S 189,33 25 ThermaEco FRZ maty LU STUCCO* ThermaEco FRZ maty UV Mata FR laminowana warstwą 0,1 mm czystego aluminium, szerokość roli: 0 cm Indeks Grubość Cena/ mb m 2 /rola Indeks Grubość Mata FR laminowana powłoką z kauczuku syntetycznego EPDM dająca wysoką wytrzymałość. Cena/ mb m 2 /rola ,5 mm 3,45 0 C mm 131,82 33,6 C mm 127,76 60 C mm 144,16 28,8 C mm 174,67 35 C mm 153,70 24 C mm 200,15 30 C mm 184,76 16,8 C mm 207,61 14,4 C thermaeco Definicja Grup C patrz strona 4 ceny w PLN, nie zawierają podatku VT stawka podatku VT 23% 13

14 ceny katalogowe z dnia Kolana Pe Gotowe kształtki wykonane z wysokiej jakości pianki PE w postaci kolan Średnica rury E = 9 mm Cu Fe Wypełnienie kartonu MIX DN zewn. Indeks Cena/szt. szt./ (mm) cale DN zewn. (mm) Indeks szt./ Cena 15,0 1/4 8 13, , M 45 2, ,0 3/8 17, , M 40 2, ,0 1/ , , M 34 3, 25 28,0 3/ , , M 20 3, , , , M 12 4, ,0 1 1/ , , M 4,70 48,0 1 1/ , , ,0 59, , ,1 2 1/2 76, ,66 20 thermaeco DN Cu zewn. (mm) Średnica rury cale Fe DN zewn. (mm) Indeks J = 13 mm Cena szt./ Indeks Cena N = 20 mm 15,0 1/4 8 13, , , ,0 3/8 17, , , ,0 1/ , , , ,0 3/ , , , , , , ,0 1 1/ , , ,0 1 1/ , , ,0 59, ,29 20 Pakowane w kartony o wymiarach: 39 x 57 x 13 cm (gr. 9 mm - śr mm), 39 x 57 x 26 cm (pozostałe wymiary) inne rozmiary na zapytanie szt./ TrójniKi Pe Gotowe kształtki wykonane z wysokiej jakości pianki PE w postaci trójników Średnica rury J = 13 mm N = 20 mm 14 DN Cu zewn. (mm) cale Fe DN zewn. (mm) Indeks kod Cena szt./ Indeks kod Cena 15,0 1/4 8 13, T T 15/13 4, T T 15/20 6, ,0 3/8 17, T T 18/13 5, T T 18/20 6, ,0 1/ , T T 22/13 5, T T 22/20 6, ,0 3/ , T T 28/13 5, T T 28/20 8, , , T T 35/20 9, ,0 1 1/ , T T 42/20 11, ,0 1 1/ , T T 48/20 12, ,0 59, T T 60/20 14,84 16 Definicja Grup ac patrz strona 4 Pakowane w kartony o wymiarach 39 x 57 x 26 cm szt./ ceny w PLN, nie zawierają podatku VT stawka podatku VT 23%

15 ceny katalogowe z dnia Thermaeco zz otuliny Otuliny termoizolacyjne z pianki polietylenowej montowane przy użyciu kleju Średnica rury E = 9 mm Cu Fe Indeks Kod Cena/ DN zewn. (mm) cale DN zewn. (mm) mb 12, E-12 0, /4 8 13, E-15 0, /8 17, E-18 0, E-20 1, / , E-22 1, E-25 1, / , E-28 1, E-32 1, , E-35 1, / , E-42 1, / , E-48 2, E-54 2, E-60 2, , E-63 3, ,1 2 1/ , E-76 3,89 46 Definicja Grup ac patrz strona 4 Pakowane w kartony o wymiarach 40 x 60 x 205 cm ceny w PLN, nie zawierają podatku VT stawka podatku VT 23% thermaeco 15

16 ceny katalogowe z dnia Thermaeco akcesoria montażowe Indeks Produkty Jednostka sprzedaży szt./ art. Cena jednost Taśma Thermatape FR, 3 mm x 50 mm 1 rola = 15 m 48 32, Taśma luminium Tape, 0,1 mm x 50 mm 1 rola = 45 m 24 39, Duct Tape szara, 48 mm 1 rola = 50 m 24 51, Duct Tape szara, 48 mm 1 rola = 9 m 54, Pas UV 0mmx15m Pas UV 50mmx15m 0 mm x 15 m 50 mm x 15 m ,11 69,47 C C Klej Thermaglue 1 tubka = 145 ml 12 28,88 thermaeco Klej Thermaglue 1 puszka = 1 litr 12 62, Klej Thermaglue 1 puszka = 24 litry 1 995, Pompka do kleju 1 sztuka 1 233, Pędzel do kleju 11 mm 1 sztuka 1 74, Pędzel do kleju 17 mm 1 sztuka 1 83, Farba Thermaflex 1 puszka = 0,75 l 1 122,75 C Klipsy montażowe Thermaclips 1 opak. = 0 sztuk 250 7, Szablon kątowy Metri - box 1 sztuka 1 60, Skrzynka z narzędziami (w skład skrzynki wchodzi: stalka, wykrojniki, metrówka, klipsy, szablon, klej, pędzelek, nóż mały, nóż duży, czapka, instrukcja montażu, taśma DuctTape szara, taśma DuctTape czerwona) 1 sztuka 1 559, Nóż 1 sztuka 1 50,30 Definicja Grup ac patrz strona 4 ceny w PLN, nie zawierają podatku VT stawka podatku VT 23% 16

17 Ultra M System izolacji technicznych dla instalacji grzewczych i sanitarnych, laminowany z zewnątrz radełkowaną folią polietylenową wysoka estetyka wykonania zwiększona odporność na promieniowanie UV łatwy i szybki montaż Thermaflex taking care of energy and the environment

18 InforMacja TechnIczna z dnia Dane techniczne Produkt Rodzaje produktu Zastosowanie Dobór i montaż Materiał izolacyjny wykonany z wysokiej jakości polietylenu LDPE o zamkniętej strukturze komórkowej laminowany warstwą zewnętrzną ze wzmocnionego radełkowanego polietylenu. Ultra M otuliny Ultra M maty otulina laminowana radełkowaną folią polietylenową w kolorze szarym, wyposażona w wzdłużny zamek zatrzaskowy. mata FR laminowana radełkowaną folią polietylenową w kolorze szarym Instalacje rurowe grzewcze i sanitarne. Szczególnie zalecane do izolacji instalacji znajdującej się wszędzie tam, gdzie wymagana jest wysoka estetyka i higiena np. w obiektach przemysłu farmaceutycznego Dobór grubości izolacji wg programu kalkulacyjnego Thermaflex, dostępnego na doradztwa technicznego oraz innych materiałów pomocniczych dostępnych w Thermaflex. Montaż zgodnie z instrukcją montażu Thermaflex dostępną na CECh / WłśCIWość METoD TESTU WynIK Gęstość STM D kg/m 3 Struktura naliza cyfrowa zamkniętokomórkowa, gęsta Ultra M Kolor szary Współczynnik przewodzenia ciepła (λ) EN ISO ,040 W/mK przy 40 C Temperatury pracy Od -80 do +95 C odporność na dyfuzję pary wodnej (µ) DIN >3500 Zapach neutralny Elastyczność dobra Kategorie pożarowe DIN 42 1 ktualne dopuszczenia, aprobaty, atesty, raporty z badań technicznych dostępne na stronie 18

19 ceny katalogowe z dnia UlTra m otuliny Otuliny z zamkiem zatrzaskowym, laminowane warstwą ochronną Średnica rury G=13 mm Cu Fe Plastik DN zewn.(mm) cale DN zewn.(mm) cale DN zewn.(mm) Indeks Kod Cena/ mb 12,0 1/8 6, G-12 13, ,0 1/4 8 13, G-15 14, ,0 3/8 17,2 3/ G-18 15, ,0 1/ , G-22 16, ,0 3/ , G-28 17, , , G-35 19, ,0 1 1/ ,4 1 1/ G-42 24, , G-45 26, ,0 1 1/ , G-48 26, , G-51 30, ,0 54,0 1 1/ G-54 30, ,0 57, G-57 32, ,0 70,0 76, /4 2 1/ ,0 63,5 70,0 76, / G-60 G-64 G-70 G-76 36,86 39,19 41,98 44, Ultra M 80 88, , G-89 47, /2 1,6 122 G-2 55, ,0 3 3/4 0 8,0 128 G-8 55, , , G , ,0 133, G ,28 18 Pakowane w kartony o wymiarach 40 x 40 x 205 i 40 x 60 x 205 cm UlTra m maty Mata FR laminowana warstwą ochronną odporną na promieniowanie UV, szerokość roli: 1500 mm Ultra M * - maty Indeks Grubość Cena / m 2 Długość roli [m] m 2 /rola ,5 mm 9 mm 13 mm 62,69 74,63 89, C C C Definicja Grup C patrz strona 4 Wymiary roli 0 x 0 cm ceny w PLN, nie zawierają podatku VT stawka podatku VT 23% 19

20 ceny katalogowe z dnia UlTra m akcesoria montażowe Indeks Produkty Jednostka sprzedaży szt./ Cena jednostkowa Duct Tape szara, 48 mm 1 rola = 50 m 24 51, Duct Tape szara, 48 mm 1 rola = 9 m 54, Klej Thermaglue 1 tubka = 145 ml 12 28, Klej Thermaglue 1 puszka = 1 litr 12 62, Klej Thermaglue 1 puszka = 24 litry 1 995, Pompka do kleju 1 sztuka 1 233,00 Ultra M Pędzel do kleju 11 mm 1 sztuka 1 74, Pędzel do kleju 17 mm 1 sztuka 1 83, Szablon kątowy Metri - box 1 sztuka 1 60, Skrzynka z narzędziami (w skład skrzynki wchodzi: stalka, wykrojniki, metrówka, klipsy, szablon, klej, pędzelek, nóż mały, nóż duży, czapka, instrukcja montażu, taśma DuctTape szara, taśma DuctTape czerwona) 1 sztuka 1 559, Nóż 1 sztuka 1 50,30 Definicja Grup C patrz strona 4 ceny w PLN, nie zawierają podatku VT stawka podatku VT 23% 20

21 ThermaCompact system izolacji technicznych dla instalacji podtynkowych mocna folia zabezpieczająca izolację właściwą wysokiej jakości piana izolacyjna pakowane w odcinkach 2m i zwoje m bezpieczeństwo stosowania Thermaflex taking care of energy and the environment

22 Dane techniczne Produkt Rodzaje produktu Zastosowanie Dobór i montaż Otuliny izolacyjne z wysokiej jakości pianki polietylenowej laminowane z zewnątrz mocną folią polietylenową standardowo w kolorze czerwonym. ThermaCompact IS ThermaCompact IS ThermaCompact IH Zabezpieczenie termiczne, akustyczne i mechaniczne instalacji podtynkowych biegnących w bruzdach ściennych i podłogowych.izolacja akustyczna, termiczna i mechaniczna dla instalacji rur kanalizacyjnych, spustowych itp. Dobór grubości izolacji wg programu kalkulacyjnego Thermaflex dostępnego na doradztwa technicznego oraz innych materiałów pomocniczych dostępnych w Thermaflex. Montaż zgodnie z instrukcją montażu Thermaflex dostępną na Dostępny Katalog Nakładów Rzeczowych Thermaflex. CeCHa / WłaśCIWość MeToDa TeSTu WynIk ThermaCompact Gęstość STM D kg/m 3 Struktura naliza cyfrowa zamkniętokomórkowa, gęsta Współczynnik przewodzenia ciepła (λ) EN ISO ,040 W/mK przy 40 C Temperatury pracy Od -80 C do +95 C odporność na dyfuzję pary wodnej (μ) DIN >3.500 Chłonność wody DIN po 7 dniach 1,05% po 28 dniach <2% Zapach neutralny odporność chemiczna STM 543 doskonała elastyczność dobra Stabilność termiczna STM C 548 max 2% [średnica] max 3,5% [długość] Toksyczność w ogniu praktycznie nie ma emisja gazów przy całkowitym spalaniu 99% CO 2 i H 2 0 kategoria pożarowa EN :2007 Klasa E L DIN 42 1 dla ThermaCompact IH 2 dla ThermaCompact IS aktualne dopuszczenia, aprobaty, atesty, raporty z badań technicznych dostępne na tronie 22

23 ceny katalogowe z dnia ThermacomPacT is Otuliny laminowane folią PE w kolorze czerwonym i niebieskim Średnica rury C = 6 mm C = 6 mm (niebieskie) DN Cu zewn. (mm) cale Fe DN zewn. (mm) Indeks Kod Cena/ mb Indeks Kod 15,0 1/4 8 13, E C-15 1, E C-15 1, ,0 3/8 17, E C-18 1, E C-18 1, ,0 1/ , E C-22 1, E C-22 1, ,0 3/ , E C-28 1, E C-28 1, , , E C-35 2, E C-35 2, ,0 1 1/ ,4 Cena/ mb Średnica rury E = 9 mm J = 13 mm DN Cu zewn. (mm) cale Fe DN zewn. (mm) Indeks Kod Cena/ mb Indeks Kod 15,0 1/4 8 13, E E-15 1, E J-15 2, ,0 3/8 17, E E-18 1, E J-18 2, ,0 1/ , E E-22 1, E J-22 3, ,0 3/ , E E-28 2, E J-28 3, , , E E-35 2, E J-35 4, ,0 1 1/ , E E-42 3, E J-42 5,17 42 Cena/ mb thermacompact Średnica rury N = 20 mm P = 25 mm DN Cu zewn. (mm) cale Fe DN zewn. (mm) Indeks Kod Cena/ mb Indeks Kod 15,0 1/4 8 13, E P-15 8, ,0 3/8 17, E N-18 5, E P-18 8, ,0 1/ , E N-22 5, E P-22 8, ,0 3/ , E N-28 6, E P-28 9, , , E N-35 7, E P-35, ,0 1 1/ , E N-42 8, E P-42 11,61 24 Cena/ mb Pakowane w kartony o wymiarach 30 x 40 x 205 cm Definicja Grup C patrz strona 4 ceny w PLN, nie zawierają podatku VT stawka podatku VT 23% 23

24 ceny katalogowe z dnia ThermacomPacT IS Otuliny laminowane folią PE w kolorze czerwonym lub niebieskim zwijane w węże m długości DN Cu zewn. (mm) Średnica rury cale Fe DN zewn. (mm) Pakowane w kartony o wymiarach: 40 x 60 x 5 cm Indeks C = 6mm (czerwone) Kod Cena/ mb Indeks Kod C = 6mm (niebieskie) 15,0 1/4 8 13, SC C-15 1, SC C-15 1, ,0 3/8 17, SC C-18 1, SC C-18 1, ,0 1/ , SC C-22 1, SC C-22 1, ,0 3/ , SC C-28 1, SC C-28 1, , , SC C-35 2, SC C-35 2, Cena/ mb thermacompact ThermacomPacT ih Mimośrodowe otuliny z warstwą zabezpieczającą przed uszkodzeniem laminowane folią PE w kolorze czerwonym DN Cu zewn. (mm) Średnica rury cale Fe DN zewn. (mm) Indeks J = 13mm Kod Cena/ mb Indeks Kod P = 25mm 15,0 1/4 8 13, J-15 4, P-15 8, ,0 3/8 17, J-18 5, P-18 9, ,0 1/ , J-22 6, P-22 9, ,0 3/ , J-28 7, P-28 13,04 60 Cena/ mb Pakowane w kartony o wymiarach 40 x 40 x 205 cm Definicja Grup C patrz strona 4 ceny w PLN, nie zawierają podatku VT stawka podatku VT 23% 24

25 ThermacomPacT Usługa preizolacji Na specjalne zamówienie Thermaflex preizoluje rury z tworzyw sztucznych. Izolację, standardowo, stanowi otulina ThermaCompact w kolorze czerwonym, niebieskim i szarym. Średnice rur tworzywowych: od 16 do 26 mm Preizolowane rury ułatwiają montaż oraz zapewniają bezawaryjną pracę instalacji, ograniczając skutecznie straty energii. thermacompact 25

26 ceny katalogowe z dnia ThermacomPacT akcesoria montażowe Indeks Produkty Jednostka sprzedaży szt./ Cena jednostkowa Duct Tape czerwona, 48 mm 1 rola = 50 m 24 62, Klej Thermaglue 1 tubka = 145 ml 12 28, Klej Thermaglue 1 puszka = 1 litr 12 62, Klej Thermaglue 1 puszka = 24 litry 1 995, Pompka do kleju 1 sztuka 1 233, Pędzel do kleju 11 mm 1 sztuka 1 74, Pędzel do kleju 17 mm 1 sztuka 1 83, Zestaw zaślepek do rur miedzianych kpl. (5 sztuk w kpl.) 1 9, Szablon kątowy Metri - box 1 sztuka 1 60, Skrzynka z narzędziami (w skład skrzynki wchodzi: stalka, wykrojniki, metrówka, klipsy, szablon, klej, pędzelek, nóż mały, nóż duży, czapka, instrukcja montażu, taśma DuctTape szara, taśma DuctTape czerwona) 1 sztuka 1 559, Nóż 1 sztuka 1 50,30 Definicja Grup C patrz strona 4 ceny w PLN, nie zawierają podatku VT stawka podatku VT 23% 26

27 THERMCOMPCT TF ThermaCompact TF izolacja akustyczna skutecznie tłumiąca hałas powstający w instalacjach zabezpiecza rury przed uszkodzeniami mechanicznymi tłumi dźwięki powstające w rurach zwijana w kręgi występuje w odcinkach -metrowych Thermaflex taking care of energy and the environment

28 THERMCOMPCT TF Dane techniczne Produkt Rodzaje produktu Zastosowanie Otulina izolacyjna o przekroju okrągłym, wykonana z pianki polietylenowej. ThermaCompact TF otuliny Skutecznie tłumi dźwięki powstające w instalacjach. Zabezpiecza rury kanalizacyjne przed uszkodzeniem mechanicznym. CECh/WłśCIWość METoD TESTU WynIK Izolacyjność akustyczna PN-EN ISO ,2 d (przy f = 00 HZ) Gęstość STM D kg/m 3 Struktura komórkowa naliza cyfrowa Zamknięte, drobne, równomierne Kolor folii zewnętrznej Czerwony Temperatury pracy Od -45 C do +95 C odporność na dyfuzję pary wodnej DIN >3500 Zapach neutralny odporność chemiczna STM 543 doskonała Toksyczność w ogniu Praktycznie nie ma Kategorie pożarowe DIN 42 2 ktualne dopuszczenia, aprobaty, atesty, raporty z badań technicznych dostępne na tronie thermacompact tf 28

29 THERMCOMPCT TF ceny katalogowe z dnia ThermacomPacT Tf dla rur kanalizacyjnych Zabezpieczenie rur kanalizacyjnych, tłumienie hałasu przenoszonego w instalacji Średnica rury Średnica otuliny = 4 mm E = 9 mm SML HT DN wew. (mm) Indeks Cena/ Cena/ Kod mb opak. Indeks Kod mb opak , , E-50, , , , E-70 12, , E-90 14, , , E-0 15, , E , ,46 40 Pakowane w kartony o wymiarach 30 x 40 x 5 cm Definicja Grup C patrz strona 4 ceny w PLN, nie zawierają podatku VT stawka podatku VT 23% Zewnętrzna średnica rury = 4 mm opis badanego Cu materiału: Fe Przewód DN kanalizacyjny zewn. [mm] PVC, pionowy, cale o średnicy DN0 mm, zewn. zabudowany [mm] w budynku 11-kondygnacyjnym na 7 piętrze, izolowany akustycznie otuliną 15ThermaCompact 18,0 TF. 3/8 17, ,0 1/ , ,0 3/ , , ,7 Indeks Kod Cena/ mb 1,83 1,97 2,16 2,48 opak thermacompact tf Indeks Produkt rolka Cena/mb opak Tape W 2mm/70 mm Tape W 2mm/0 mm 3,6 3,6 0,75 0, C C 29

30 THERMCOMPCT TF ceny katalogowe z dnia ThermacomPacT Tf akcesoria montażowe Indeks Produkty Jednostka sprzedaży szt./ Cena jednostkowa Duct Tape czerwona, 48 mm 1 rola = 50 m 24 62, Tape W 2mm/70 mm 1 rola = 3,6 m 594 0,75/mb C Tape W 2mm/0 mm 1 rola = 3,6 m 432 0,89/mb C Skrzynka z narzędziami (w skład skrzynki wchodzi: stalka, wykrojniki, metrówka, klipsy, szablon, klej, pędzelek, nóż mały, nóż duży, czapka, instrukcja montażu, taśma DuctTape szara, taśma DuctTape czerwona) 1 sztuka 1 559, Nóż 1 sztuka 1 50,30 Definicja Grup C patrz strona 4 ceny w PLN, nie zawierają podatku VT stawka podatku VT 23% 30

31 ThermaPur system izolacji technicznych z półsztywnej i twardej pianki poliuretanowej dla instalacji grzewczych odporność temperaturowa do +135 C niski współczynnik przewodności cieplnej wysoka estetyka wykończenia Thermaflex taking care of energy and the environment

32 Dane techniczne Produkt Otuliny i kolana izolacyjne z pianki poliuretanowej pół-miękkiej i twardej w płaszczu PCV. Rodzaje produktu Zastosowanie Dobór i montaż ThermaPur 035 otuliny ThermaPur 035 kolana ThermaPur akcesoria motażowe Sieci, węzły cieplne, rurociągi i połączenia centralnego ogrzewania, instalacje ciepłej wody użytkowej wewnątrz budynków mieszkalnych, biurowych i przemysłowych. Dobór grubości izolacji wg programu kalkulacyjnego Thermaflex, dostępnego na doradztwa technicznego Thermaflex oraz innych materiałów pomocniczych dostępnych w Thermaflex. CECh / WłśCIWość METoD TESTU WynIK thermapur Kolor Kolor zewnętrznego płaszcza: - standardowo szary - RL 90 na specjalne zamówienie Gęstość PN-EN 13470: kg/m 3 ±15% Współczynnik przewodzenia ciepła (λ) PN-EN ISO 8497:1999 0,035 W/mK przy temp. średniej 40 C Maksymalna temperatura pracy 135 C Dopuszczenie higieniczne Wg procedury PZH Dopuszczony do stosowania w pomieszczeniach przeznaczonych na stały pobyt ludzi Wytrzymałość na ściskanie % odkształcenie przy nacisku 20 kpa Zapach neutralny Tolerancje wymiarów długość ±5mm średnica wewnętrzna +3/-0mm grubość otuliny 0,5mm/+2,0mm Kategorie pożarowe PN-EN :2007 Klasa E aktualne dopuszczenia, aprobaty, atesty, raporty z badań technicznych dostępne na stronie 32

33 ceny katalogowe z dnia ThermaPUr 035 otuliny Otuliny termoizolacyjne z półsztywnej pianki poliuretanowej w płaszczu z folii PCV Średnica rury N = 20 mm P = 25 mm S = 30 mm cale DN zewn. (mm) Indeks kod Cena/ mb Indeks 1/4 8 13, N-15 9, /8 17, N-18 9, P-18 11, / , N-23, P-23 12, S-23 13, / , N-28 11, P-28 13, S-28 14, , N-36 11, P-36 14, S-36 17, / , N-44 13, P-44 17, S-44 18, / , N-50 13, P-50 18, S-50 20, , N-54 14, P-54 19, S-54 23, , N-62 15, P-62 21, S-62 24, / , N-78 20, P-78 24, S-78 27, , N-90 21, P-90 25, S-90 28, , N-8 24, P-8 29, S-8 31, , N , P ,61 7 cale Średnica rury DN zewn. (mm) Indeks kod W = 40 mm Cena/ mb kod Cena/ mb Indeks kod Indeks kod Y = 50 mm 1/ , W-23 18, / , W-28 18, , W-36 19, Y-36 25, / , W-44 22, Y-44 27, / , W-50 24, Y-50 28, , W-54 29, Y-54 30, , W-62 26, Y-62 32, / , W-78 31, Y-78 35, , W-90 33,96 7 Pakowane w kartony o wymiarach 60 x 40 x 5 cm ceny w PLN, nie zawierają podatku VT stawka podatku VT 23% Cena/ mb Cena/ mb thermapur 33

34 ceny katalogowe z dnia ThermaPUr 035 kolana (20-25 mm) Kolana hamburskie z pianki PUR i/lub w płaszczu z folii PCV, montowane przy użyciu nitów i taśm montażowych Średnica rury N = 20 mm P = 25 mm thermapur cale DN zewn. (mm) 3/8 18 1/ / / / / / Indeks Cena/ szt. kod Cena/kpl K* 4,86 N O* 2,61 7,47 Indeks Cena/ szt. kod Cena/kpl K 6,12 N K 8,16 P O 2,78 8, O 3,29 11, K 6,29 N K 8,87 P O 3,29 9, O 3,59 12, K 8,31 N K,59 P O 3,44 11, O 3,72 14, K,02 N K 12,17 P O 3,72 13, O 4,86 17, K 11,66 N K 14,58 P O 3,93 15, O 6,60 21, K 13,67 N K 17,16 P O 4,86 18, ,60 23, K 15,32 N K 19,47 P O 5,45 20, O 6,59 26, K 20,19 N K 24,33 P O 7,16 27, O 7,44 31, K 26,04 N K 29,04 P O 8,60 34, O 9,87 38, K 27,62 N K 28,89 P O 16,26 43, O 15,47 44, K 29,27 N K 31,47 P O 16,26 45, O 17,18 48,65 * Oznaczenie w indeksie: K - kolano PUR, O - osłona PCV ** Na specjalne zamówienie, kolana ThermaPur 035 TM dostępne również w płaszczu z folii PCV w kolorze białym (ceny na zapytanie) ceny w PLN, nie zawierają podatku VT stawka podatku VT 23% Definicja Grup C patrz strona 4 34

35 ceny katalogowe z dnia ThermaPUr 035 kolana (30-50 mm) Kolana hamburskie z pianki PUR i/lub w płaszczu z folii PCV, montowane przy użyciu nitów i taśm montażowych Średnica rury S = 30 mm W = 40 mm Y = 50 mm cale DN zewn. (mm) 1/ / / / / / Indeks Cena/ szt. kod Cena/kpl. Indeks Cena/ szt. kod Cena/kpl K,44 S K 16,40 W O 3,59 14, O 6,26 22, K 11,16 S K 18,15 W O 3,87 15, O 6,90 25,05 Indeks Cena/ szt. kod Cena/kpl K 13,16 S K 19,34 W K 21,69 Y O 4,02 17, O 6,90 26, O 17,13 38, K 15,03 S K 19,74 W K 28,17 Y O 6,26 21, O 7,16 26, O 18,27 46, K 18,05 S K 19,89 W K 30,08 Y O 7,65 25, O 17,13 37, O 19,04 49, K 19,62 S K 30,08 Y O 7,65 27, O 19,04 49, K 22,02 S K 26,04 W K 31,97 Y O 8,31 30, O 18,27 44, O 19,80 51, K 27,90 S K 30,77 W K 33,50 Y O 8,60 36, O 19,80 50, O 25,50 59, K 33,33 S K 36,20 W O,88 44, O 25,50 61, K 31,19 S O 17,18 48, K 34,31 W O 18,92 53,23 thermapur * Oznaczenie w indeksie: K - kolano PUR, O - osłona PCV ** Na specjalne zamówienie, kolana ThermaPur 035 TM dostępne również w płaszczu z folii PCV w kolorze białym (ceny na zapytanie) ceny w PLN, nie zawierają podatku VT stawka podatku VT 23% Definicja Grup C patrz strona 4 35

36 ceny katalogowe z dnia Otuliny PUr (pianka PUR twarda) Otuliny (łupki) z pianki poliuretanowej twardej PUR z płaszczem PCV i płaszczem LU Średnica rury izolowanej Śr. wew. otuliny Grubość ścianki PUR twardy z płaszczem PCV z płaszczem LU thermapur cale DN mm mm Indeks Cena/mb Indeks Cena/mb Indeks Cena/mb H 55, PVC 62, LU 77,27 2 1/ , PVC 83, LU 2, , PVC 92, LU 111, , PVC 69, LU 86, , PVC 3, LU 127, , PVC 174, LU 224, , PVC 83, LU 99, , PVC 93, LU 121, , PVC 142, LU 172, , PVC 98, LU 128, , PVC 152, LU 221, , PVC 122, LU 172, , PVC 220, LU 306, , PVC 154, LU 240, , PVC 203, LU 274, , PVC 269, LU 349, , PVC 350, LU 407, , PVC 223, LU 293, , PVC 243, LU 324, , PVC 266, LU 350, , PVC 294, LU 383, , PVC 383, LU 536, , PVC 463, LU 597, , PVC 474, LU 652, , PVC 585, LU 717,00 Łupki (2 połówki) długości 1 metra. Pakowane w kartony o wymiarach 602x602x16mm (DN 50, 60, 80, 0, 125) i 402x902x16mm (DN150, DN200, DN250), worki foliowe (dla pozostałych rozmiarów) Kolana PUr (pianka PUR twarda) Kolana hamburskie z pianki PUR twardej w płaszczu z folii PCV, montowane przy użyciu nitów i taśm montażowych. Stosowane w temp. do +135 C Średnica rury izolowanej Indeks Cena cale DN mm mm PVC 95, PVC 112, PVC 131, PVC 241, PVC 359,34 Pakowane w kartony o wymiarach 602x602x16mm (DN0, DN125) i 402x902x16mm (DN150, DN200, DN250), worki foliowe (dla pozostałych rozmiarów) Definicja Grup C patrz strona 4 ceny w PLN, nie zawierają podatku VT stawka podatku VT 23% 36

37 ceny katalogowe z dnia ThermaPUr akcesoria motażowe Indeks Produkty szt./ Cena jednostkowa Taśma PCV, samoprzylepna, szer. 30 mm 1 rola = 33 m 14, Taśma PCV, samoprzylepna, szer. 50 mm 1 rola = 33 m 31, Nity 1 op. = 00 szt. 18, Nitownica sztuka 17,60 Mankiet aluminiowy szerokość kołnierza 20 mm sztuka= m 20, szerokość kołnierza 25 mm sztuka= m 22, szerokość kołnierza 30 mm sztuka= m 24, szerokość kołnierza 40 mm sztuka= m 30, szerokość kołnierza 50 mm sztuka= m 40,64 Mankiet kolorowy (czerwony) szerokość kołnierza 20 mm sztuka= m 26, szerokość kołnierza 25 mm sztuka= m 27, szerokość kołnierza 30 mm sztuka= m 29, szerokość kołnierza 40 mm sztuka= m 36, szerokość kołnierza 50 mm sztuka= m 49,91 Mankiet kolorowy (niebieski) szerokość kołnierza 20 mm sztuka= m 26, szerokość kołnierza 25 mm sztuka= m 27, szerokość kołnierza 30 mm sztuka= m 29, szerokość kołnierza 40 mm sztuka= m 36, szerokość kołnierza 50 mm sztuka= m 49,91 thermapur Folia szara, szer. = 1 m rolka = 25 m 2 252, Folia biała, szer. = 1 m rolka = 25 m 2 294, Strzałki czerwone arkusz = 25 sztuk 27, Strzałki niebieskie arkusz = 25 sztuk 27, Drut dł. = 30 m sztuka = 0,1 kg 45, Nóż sztuka 50,30 Definicja Grup C patrz strona 4 ceny w PLN, nie zawierają podatku VT stawka podatku VT 23% 37

38 38 notatki

39 THERMWOOL TM ThermaWool Otuliny z wełny mineralnej przeznaczone do izolacji termicznej i akustycznej rurociągów grzewczych oraz instalacji przemysłowych odporność temperaturowa do 250 C grubość ścianek od 20 do 0 mm duża estetyka wykonania Thermaflex taking care of energy and the environment

40 THERMWOOL TM InforMacja TechnIczna z dnia Dane techniczne Produkt Rodzaje produktu Zastosowanie Otulina izolacyjna z wełny mineralnej laminowana z zewnątrz zbrojoną folią aluminiową z zakładką ThermaWool otuliny Przeznaczona dla izolacji termicznej i akustycznej rurociągów grzewczych oraz instalacji przemysłowych. CECh / WłśCIWość METoD TESTU WynIK Gęstość STM D kg/m 3 Kolor alu (płaszcz) Współczynnik przewodzenia ciepła ( D ) 0,037 W/mK Temperatury pracy do 250 C Zapach neutralny śr. izolowanego rurociągu mm Grubość izolacji 20-0 mm Długość 00 mm Kategorie pożarowe PN nie rozprzestrzenia ognia ktualne dopuszczenia, aprobaty, atesty, raporty z badań technicznych dostępne na stronie thermawool 40

41 THERMWOOL TM ceny katalogowe z dnia ThermaWool otuliny Otuliny z wełny mineralnej przeznaczone do izolacji termicznej i akustycznej rurociągów grzewczych i instalacji przemysłowych cale Średnica rury DN zewn. (mm) Index Pakowane w kartony 40 x 40 x 5 cm Definicja Grup C patrz strona 4 20 mm Cena /mb Index 25 mm Cena /mb Index 30 mm Cena /mb Index 40 mm 1/ P 9, P 11, P 13, P 20, / P 9, P 12, P 14, P 20, / P, P 13, P 14, P 21, / P, P 13, P 15, P 22, P 11, P 14, P 17, P 24, / P 12, P 15, P 18, P 25, / P 13, P 16, P 18, P 25, P 13, P 21, P 29, P 14, P 21, P 31, P 17, P 20, P 23, P 34, / P 21, P 21, P 25, P 36, P 22, P 27, P 28, P 42, / P 33, P 39, P 48, P 42, P 50, P 47, P 57, P 59, P 72, P 76, P 97,59 2 Średnica rury cale DN wewn. (mm) 1/ Index 50 mm Cena /mb Index 60 mm Cena /mb 3/ P 26, P 34, 7 1/ P 27, P 38,32 6 Index 70 mm Cena /mb Index Cena /mb 80 mm 3/ P 28, P 39, P 29, P 41, P 52, / P 31, P 45, P 54, / P 34, P 47, P 56, P 73, P 38, P 48, P 59, P 78, P 40, P 50, P 63, P 80, P 42, P 54, P 67, P 81, / P 46, P 58, P 76, P 87, P 49, P 59, P 81, P 9, P 57, / P 57, P 74, P 99, P 117, P 63, P 76, P 6, P 120, P 69, P 94, P 128, P 81, P 97, P 146, P 113, P 123, 1, P 198,43 1 Cena /mb ceny w PLN, nie zawierają podatku VT stawka podatku VT 23% thermawool 41

42 THERMWOOL TM ceny katalogowe z dnia ThermaWool otuliny Otuliny z wełny mineralnej przeznaczone do izolacji termicznej i akustycznej rurociągów grzewczych i instalacji przemysłowych Średnica rury cale DN wewn. (mm) Index 90 mm Cena /mb Index 0 mm P 115, P 122, P 146,05 1,5 3 3 / P 145,72 1,5 608P 150,42 1, P 153,67 1, P 165,18 1, P 195, P 221,32 2 Pakowane w kartony o wymiarach 40 x 40 x 5 cm Cena /mb ThermaWool akcesoria montażowe thermawool Definicja Grup C patrz strona 4 Indeks Produkt Jednostka sprzedaży szt./ Cena jednostkowa Taśma luminium zbrojona szer. 50 mm 1 rola = 50 m 24 56,56 ceny w PLN, nie zawierają podatku VT stawka podatku VT 23% 42

43 Izolacje kauczukowe Wysokiej jakości elastyczne izolacje techniczne z pianki kauczukowej dla instalacji chłodniczych i klimatyzacyjnych. Skuteczne zabezpieczenie instalacji przed kondensacją pary wodnej wysoka odporność na dyfuzję pary wodnej znakomicie elastyczny sprawdzony w wieloletniej praktyce Thermaflex taking care of energy and the environment

44 Izolacje kauczukowe InforMacja TechnIczna z dnia Dane techniczne Produkt Rodzaje produktu Zastosowanie Dobór i montaż Materiały izolacyjne w postaci otulin i mat, wykonane z wysokiej jakości pianki kauczukowej o równomiernej, gęstej strukturze w kolorze czarnym izolacje kauczukowe otuliny izolacje kauczukowe maty Zabezpieczenie przed kondensacją pary wodnej, zamarzaniem, ograniczenie strat energii podczas eksploatacji instalacji chłodniczych, wentylacyjnych, klimatyzacyjnych itp. Dobór grubości izolacji wg programu kalkulacyjnego, doradztwa technicznego oraz innych materiałów pomocniczych, dostępnych w Thermaflex. Montaż zgodnie z instrukcją montażu, dostępną na CECh / WłśCIWość Metoda testu Wynik Kolor Temperatura pracy minimalna Temperatura czynnika maksymalna czarny -50 c +1 c (otuliny) +90 c (powierzchnie płaskie) izolacje kauczukowe Współczynnik przewodzenia ciepła (λ) din en iso 8497/ din en C 0 C +20 C 0,034 w/mk 0,036 w/mk 0,038 w/mk Odporność na dyfuzję pary wodnej (µ) din en 13469/ din en Zapobieganie korozji spełnia wymogi din 1988 part 7 Proces produkcji Kategorie pożarowe wolny od cfc, hfckw, formaldehydów, kadmu Otuliny: nierozprzestrzeniający ognia b L -s3,d0, 25mm grubość nierozprzestrzeniający ognia c L -s3,d0, > 25mm do 45mm grubość Maty: nierozprzestrzeniający ognia b-s3,d0, 3 mm do 50 mm grubość samogasnące, nierozprzestrzeniające ognia oraz nie kapiące podczas pożaru Przy zamówieniach przekraczających utrzymywane stany magazynowe, termin realizacji będzie ustalany indywidualnie. 44
