1 Komputer przenośny HP EliteBook Instrukcja obsługi

2 Copyright 2010 Hewlett-Packard Development Company, L.P. Bluetooth jest znakiem towarowym należącym do jego właściciela i używanym przez firmę Hewlett-Packard Company w ramach licencji. Intel i Centrino są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy Intel Corporation lub jej podmiotów zależnych, zarejestrowanymi w Stanach Zjednoczonych i w innych krajach. Java jest amerykańskim znakiem towarowym firmy Sun Microsystems, Inc. Microsoft i Windows są zastrzeżonymi w Stanach Zjednoczonych znakami towarowymi firmy Microsoft Corporation. Logo SD jest znakiem towarowym należącym do jego właściciela. Uwagi dotyczące produktu W niniejszej instrukcji obsługi opisano funkcje występujące w większości modeli. Niektóre z funkcji mogą być niedostępne w danym komputerze. Informacje zawarte w niniejszym dokumencie mogą zostać zmienione bez powiadomienia. Jedyne warunki gwarancji na produkty i usługi firmy HP są ujęte w odpowiednich informacjach o gwarancji towarzyszących tym produktom i usługom. Żadne z podanych tu informacji nie powinny być uznawane za jakiekolwiek gwarancje dodatkowe. Firma HP nie ponosi odpowiedzialności za błędy techniczne lub wydawnicze ani pominięcia, jakie mogą wystąpić w tekście. Wydanie pierwsze: marzec 2010 r. Numer katalogowy dokumentu:

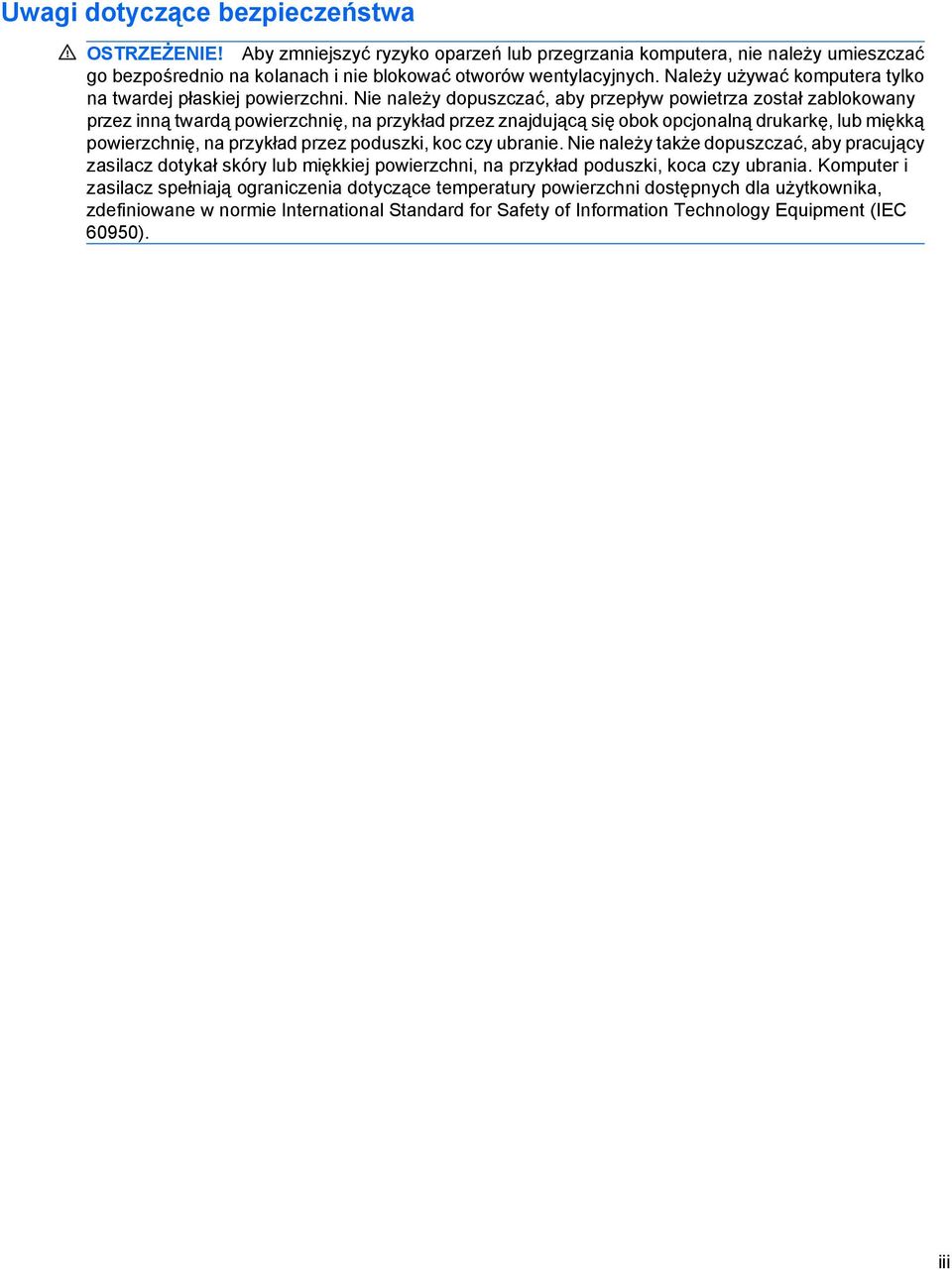

3 Uwagi dotyczące bezpieczeństwa OSTRZEŻENIE! Aby zmniejszyć ryzyko oparzeń lub przegrzania komputera, nie należy umieszczać go bezpośrednio na kolanach i nie blokować otworów wentylacyjnych. Należy używać komputera tylko na twardej płaskiej powierzchni. Nie należy dopuszczać, aby przepływ powietrza został zablokowany przez inną twardą powierzchnię, na przykład przez znajdującą się obok opcjonalną drukarkę, lub miękką powierzchnię, na przykład przez poduszki, koc czy ubranie. Nie należy także dopuszczać, aby pracujący zasilacz dotykał skóry lub miękkiej powierzchni, na przykład poduszki, koca czy ubrania. Komputer i zasilacz spełniają ograniczenia dotyczące temperatury powierzchni dostępnych dla użytkownika, zdefiniowane w normie International Standard for Safety of Information Technology Equipment (IEC 60950). iii

4 iv Uwagi dotyczące bezpieczeństwa

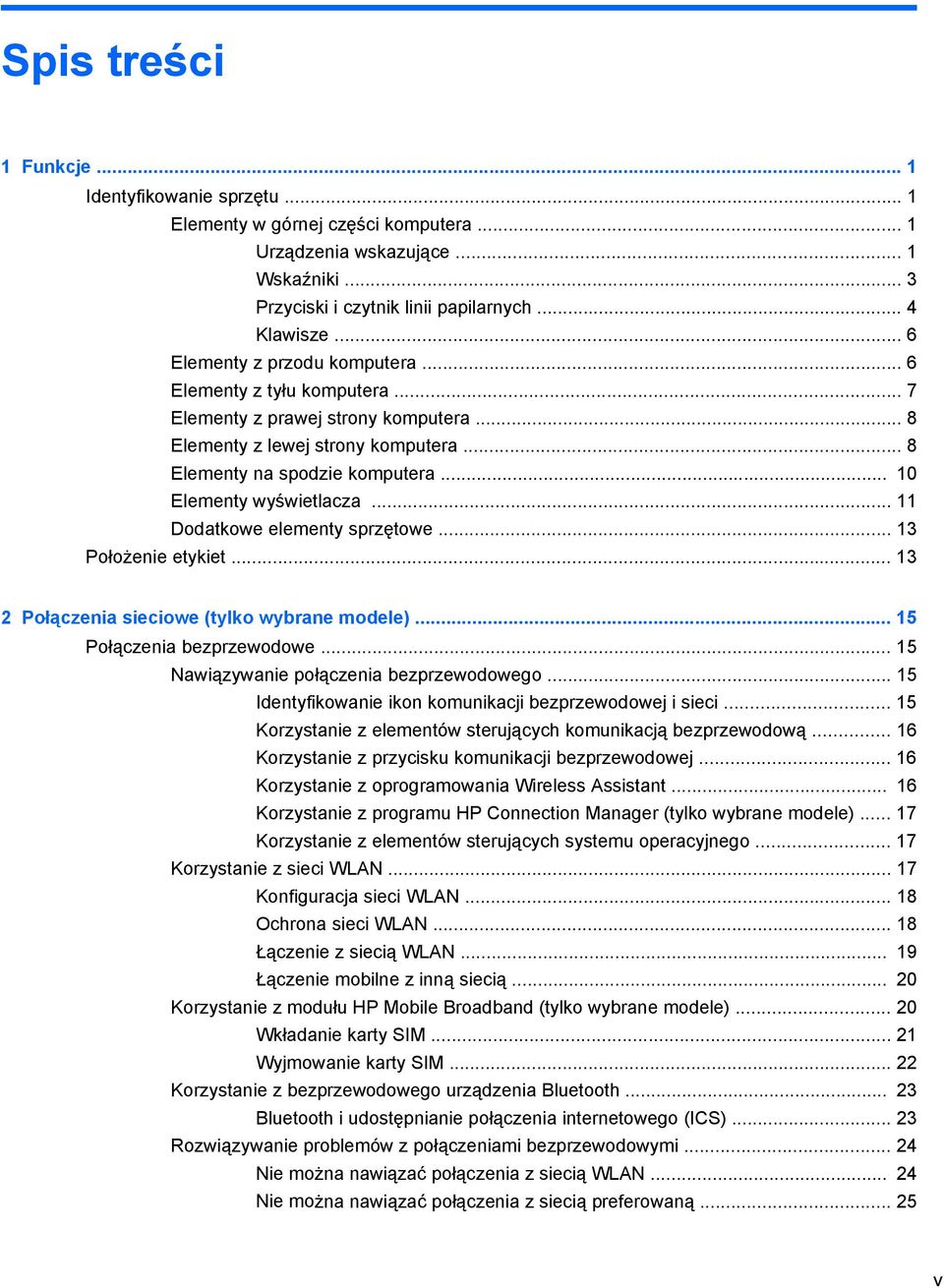

5 Spis treści 1 Funkcje... 1 Identyfikowanie sprzętu... 1 Elementy w górnej części komputera... 1 Urządzenia wskazujące... 1 Wskaźniki... 3 Przyciski i czytnik linii papilarnych... 4 Klawisze... 6 Elementy z przodu komputera... 6 Elementy z tyłu komputera... 7 Elementy z prawej strony komputera... 8 Elementy z lewej strony komputera... 8 Elementy na spodzie komputera Elementy wyświetlacza Dodatkowe elementy sprzętowe Położenie etykiet Połączenia sieciowe (tylko wybrane modele) Połączenia bezprzewodowe Nawiązywanie połączenia bezprzewodowego Identyfikowanie ikon komunikacji bezprzewodowej i sieci Korzystanie z elementów sterujących komunikacją bezprzewodową Korzystanie z przycisku komunikacji bezprzewodowej Korzystanie z oprogramowania Wireless Assistant Korzystanie z programu HP Connection Manager (tylko wybrane modele) Korzystanie z elementów sterujących systemu operacyjnego Korzystanie z sieci WLAN Konfiguracja sieci WLAN Ochrona sieci WLAN Łączenie z siecią WLAN Łączenie mobilne z inną siecią Korzystanie z modułu HP Mobile Broadband (tylko wybrane modele) Wkładanie karty SIM Wyjmowanie karty SIM Korzystanie z bezprzewodowego urządzenia Bluetooth Bluetooth i udostępnianie połączenia internetowego (ICS) Rozwiązywanie problemów z połączeniami bezprzewodowymi Nie można nawiązać połączenia z siecią WLAN Nie można nawiązać połączenia z siecią preferowaną v

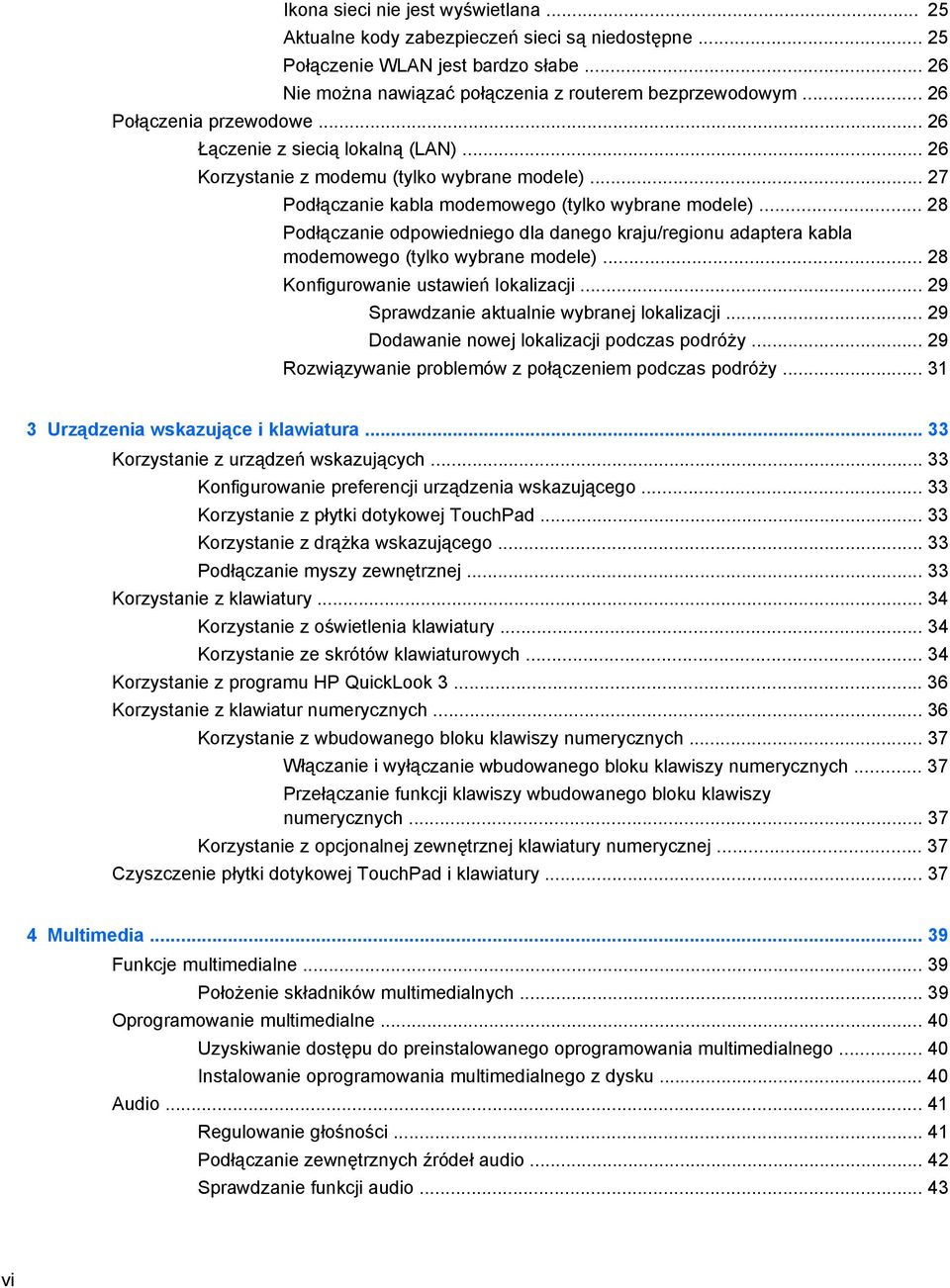

6 Ikona sieci nie jest wyświetlana Aktualne kody zabezpieczeń sieci są niedostępne Połączenie WLAN jest bardzo słabe Nie można nawiązać połączenia z routerem bezprzewodowym Połączenia przewodowe Łączenie z siecią lokalną (LAN) Korzystanie z modemu (tylko wybrane modele) Podłączanie kabla modemowego (tylko wybrane modele) Podłączanie odpowiedniego dla danego kraju/regionu adaptera kabla modemowego (tylko wybrane modele) Konfigurowanie ustawień lokalizacji Sprawdzanie aktualnie wybranej lokalizacji Dodawanie nowej lokalizacji podczas podróży Rozwiązywanie problemów z połączeniem podczas podróży Urządzenia wskazujące i klawiatura Korzystanie z urządzeń wskazujących Konfigurowanie preferencji urządzenia wskazującego Korzystanie z płytki dotykowej TouchPad Korzystanie z drążka wskazującego Podłączanie myszy zewnętrznej Korzystanie z klawiatury Korzystanie z oświetlenia klawiatury Korzystanie ze skrótów klawiaturowych Korzystanie z programu HP QuickLook Korzystanie z klawiatur numerycznych Korzystanie z wbudowanego bloku klawiszy numerycznych Włączanie i wyłączanie wbudowanego bloku klawiszy numerycznych Przełączanie funkcji klawiszy wbudowanego bloku klawiszy numerycznych Korzystanie z opcjonalnej zewnętrznej klawiatury numerycznej Czyszczenie płytki dotykowej TouchPad i klawiatury Multimedia Funkcje multimedialne Położenie składników multimedialnych Oprogramowanie multimedialne Uzyskiwanie dostępu do preinstalowanego oprogramowania multimedialnego Instalowanie oprogramowania multimedialnego z dysku Audio Regulowanie głośności Podłączanie zewnętrznych źródeł audio Sprawdzanie funkcji audio vi

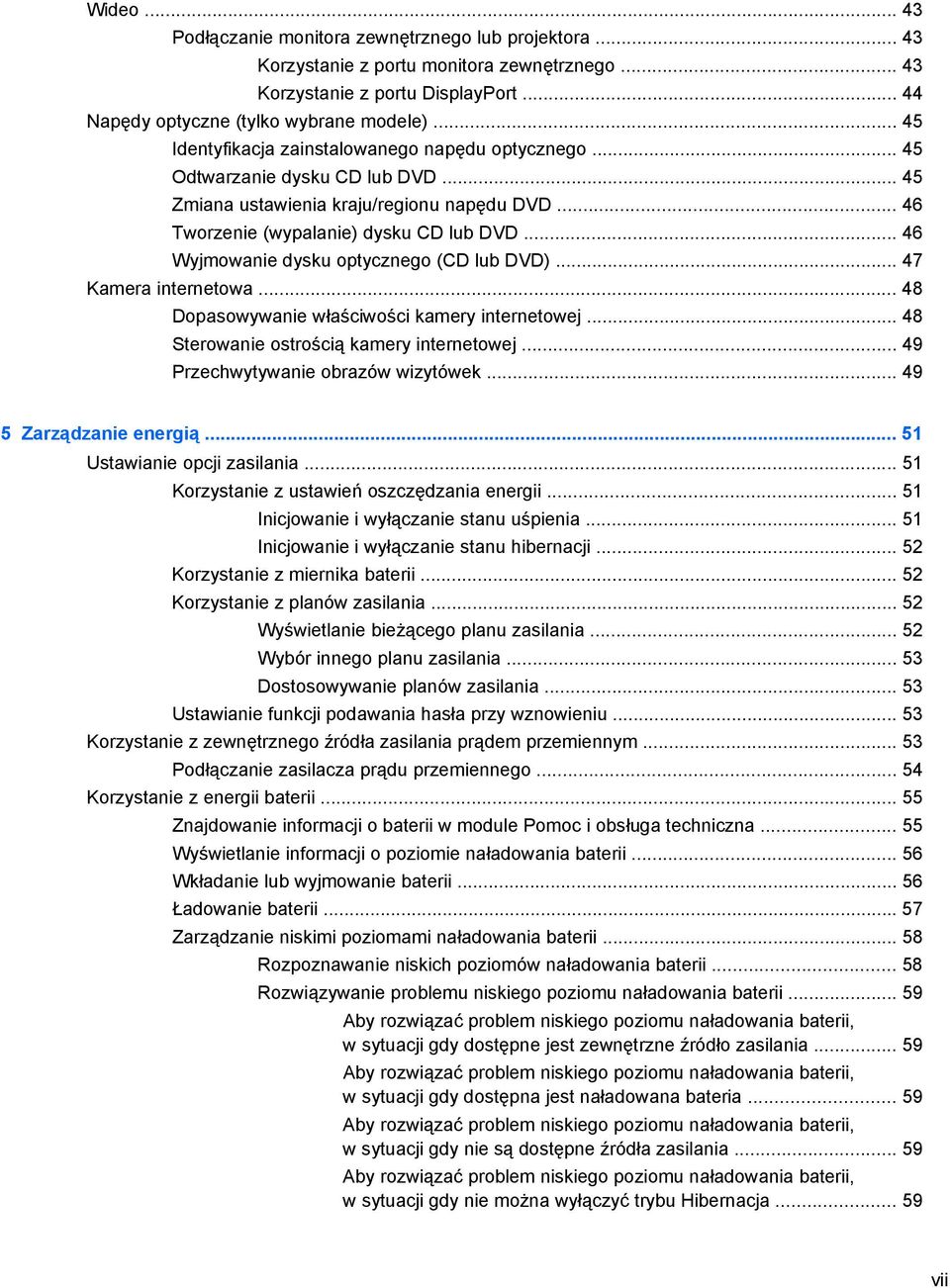

7 Wideo Podłączanie monitora zewnętrznego lub projektora Korzystanie z portu monitora zewnętrznego Korzystanie z portu DisplayPort Napędy optyczne (tylko wybrane modele) Identyfikacja zainstalowanego napędu optycznego Odtwarzanie dysku CD lub DVD Zmiana ustawienia kraju/regionu napędu DVD Tworzenie (wypalanie) dysku CD lub DVD Wyjmowanie dysku optycznego (CD lub DVD) Kamera internetowa Dopasowywanie właściwości kamery internetowej Sterowanie ostrością kamery internetowej Przechwytywanie obrazów wizytówek Zarządzanie energią Ustawianie opcji zasilania Korzystanie z ustawień oszczędzania energii Inicjowanie i wyłączanie stanu uśpienia Inicjowanie i wyłączanie stanu hibernacji Korzystanie z miernika baterii Korzystanie z planów zasilania Wyświetlanie bieżącego planu zasilania Wybór innego planu zasilania Dostosowywanie planów zasilania Ustawianie funkcji podawania hasła przy wznowieniu Korzystanie z zewnętrznego źródła zasilania prądem przemiennym Podłączanie zasilacza prądu przemiennego Korzystanie z energii baterii Znajdowanie informacji o baterii w module Pomoc i obsługa techniczna Wyświetlanie informacji o poziomie naładowania baterii Wkładanie lub wyjmowanie baterii Ładowanie baterii Zarządzanie niskimi poziomami naładowania baterii Rozpoznawanie niskich poziomów naładowania baterii Rozwiązywanie problemu niskiego poziomu naładowania baterii Aby rozwiązać problem niskiego poziomu naładowania baterii, w sytuacji gdy dostępne jest zewnętrzne źródło zasilania Aby rozwiązać problem niskiego poziomu naładowania baterii, w sytuacji gdy dostępna jest naładowana bateria Aby rozwiązać problem niskiego poziomu naładowania baterii, w sytuacji gdy nie są dostępne źródła zasilania Aby rozwiązać problem niskiego poziomu naładowania baterii, w sytuacji gdy nie można wyłączyć trybu Hibernacja vii

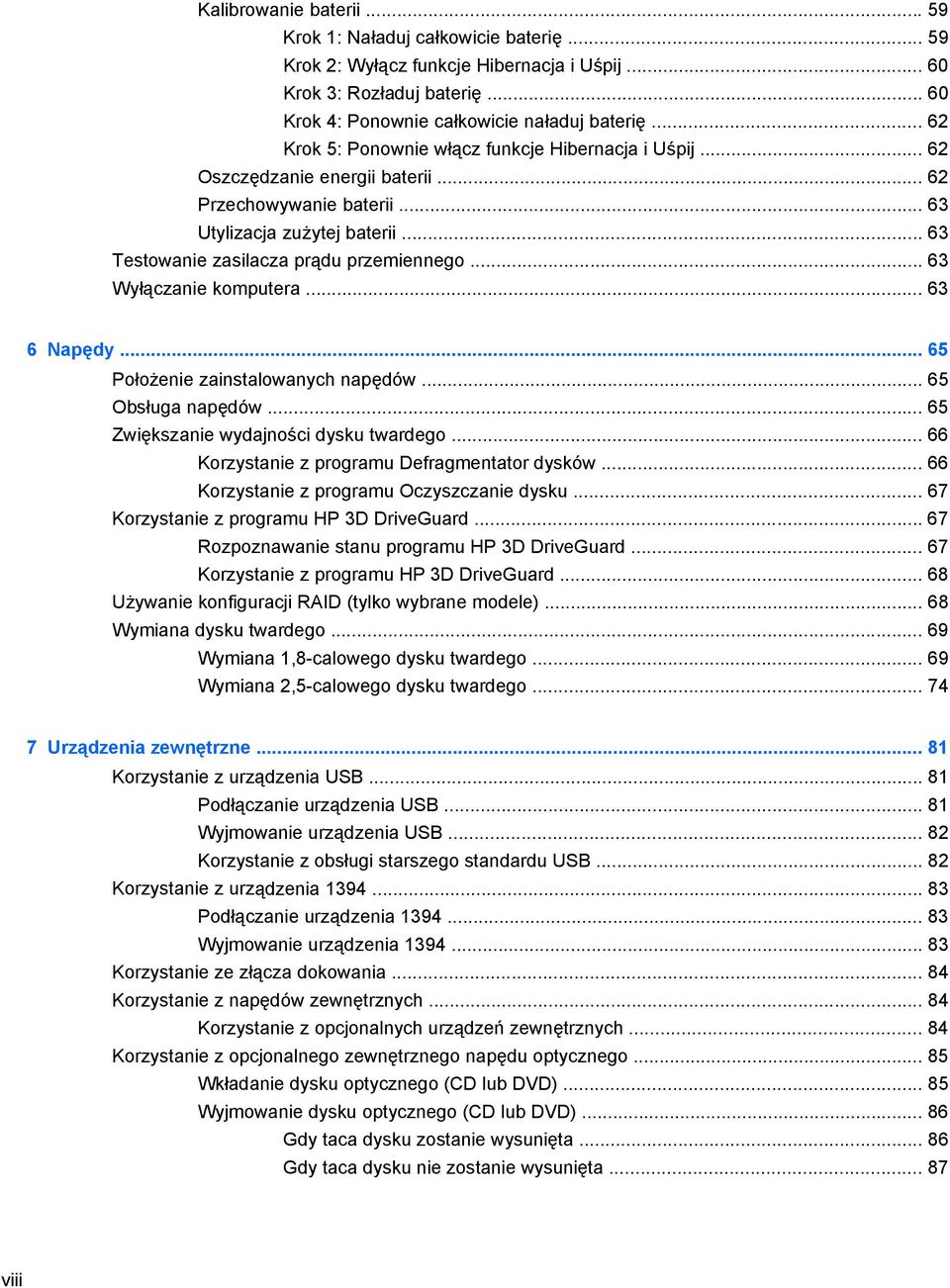

8 Kalibrowanie baterii Krok 1: Naładuj całkowicie baterię Krok 2: Wyłącz funkcje Hibernacja i Uśpij Krok 3: Rozładuj baterię Krok 4: Ponownie całkowicie naładuj baterię Krok 5: Ponownie włącz funkcje Hibernacja i Uśpij Oszczędzanie energii baterii Przechowywanie baterii Utylizacja zużytej baterii Testowanie zasilacza prądu przemiennego Wyłączanie komputera Napędy Położenie zainstalowanych napędów Obsługa napędów Zwiększanie wydajności dysku twardego Korzystanie z programu Defragmentator dysków Korzystanie z programu Oczyszczanie dysku Korzystanie z programu HP 3D DriveGuard Rozpoznawanie stanu programu HP 3D DriveGuard Korzystanie z programu HP 3D DriveGuard Używanie konfiguracji RAID (tylko wybrane modele) Wymiana dysku twardego Wymiana 1,8-calowego dysku twardego Wymiana 2,5-calowego dysku twardego Urządzenia zewnętrzne Korzystanie z urządzenia USB Podłączanie urządzenia USB Wyjmowanie urządzenia USB Korzystanie z obsługi starszego standardu USB Korzystanie z urządzenia Podłączanie urządzenia Wyjmowanie urządzenia Korzystanie ze złącza dokowania Korzystanie z napędów zewnętrznych Korzystanie z opcjonalnych urządzeń zewnętrznych Korzystanie z opcjonalnego zewnętrznego napędu optycznego Wkładanie dysku optycznego (CD lub DVD) Wyjmowanie dysku optycznego (CD lub DVD) Gdy taca dysku zostanie wysunięta Gdy taca dysku nie zostanie wysunięta viii

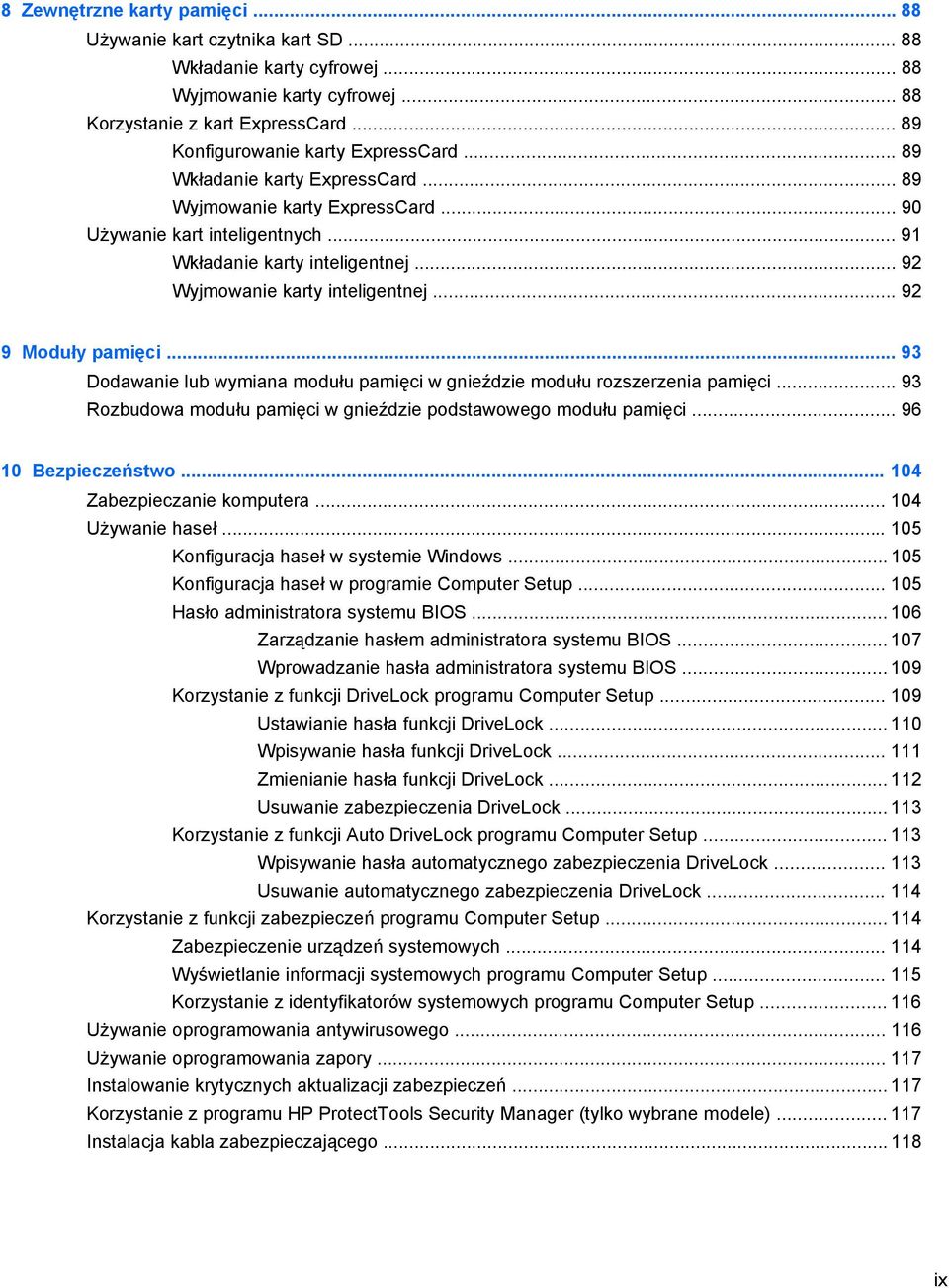

9 8 Zewnętrzne karty pamięci Używanie kart czytnika kart SD Wkładanie karty cyfrowej Wyjmowanie karty cyfrowej Korzystanie z kart ExpressCard Konfigurowanie karty ExpressCard Wkładanie karty ExpressCard Wyjmowanie karty ExpressCard Używanie kart inteligentnych Wkładanie karty inteligentnej Wyjmowanie karty inteligentnej Moduły pamięci Dodawanie lub wymiana modułu pamięci w gnieździe modułu rozszerzenia pamięci Rozbudowa modułu pamięci w gnieździe podstawowego modułu pamięci Bezpieczeństwo Zabezpieczanie komputera Używanie haseł Konfiguracja haseł w systemie Windows Konfiguracja haseł w programie Computer Setup Hasło administratora systemu BIOS Zarządzanie hasłem administratora systemu BIOS Wprowadzanie hasła administratora systemu BIOS Korzystanie z funkcji DriveLock programu Computer Setup Ustawianie hasła funkcji DriveLock Wpisywanie hasła funkcji DriveLock Zmienianie hasła funkcji DriveLock Usuwanie zabezpieczenia DriveLock Korzystanie z funkcji Auto DriveLock programu Computer Setup Wpisywanie hasła automatycznego zabezpieczenia DriveLock Usuwanie automatycznego zabezpieczenia DriveLock Korzystanie z funkcji zabezpieczeń programu Computer Setup Zabezpieczenie urządzeń systemowych Wyświetlanie informacji systemowych programu Computer Setup Korzystanie z identyfikatorów systemowych programu Computer Setup Używanie oprogramowania antywirusowego Używanie oprogramowania zapory Instalowanie krytycznych aktualizacji zabezpieczeń Korzystanie z programu HP ProtectTools Security Manager (tylko wybrane modele) Instalacja kabla zabezpieczającego ix

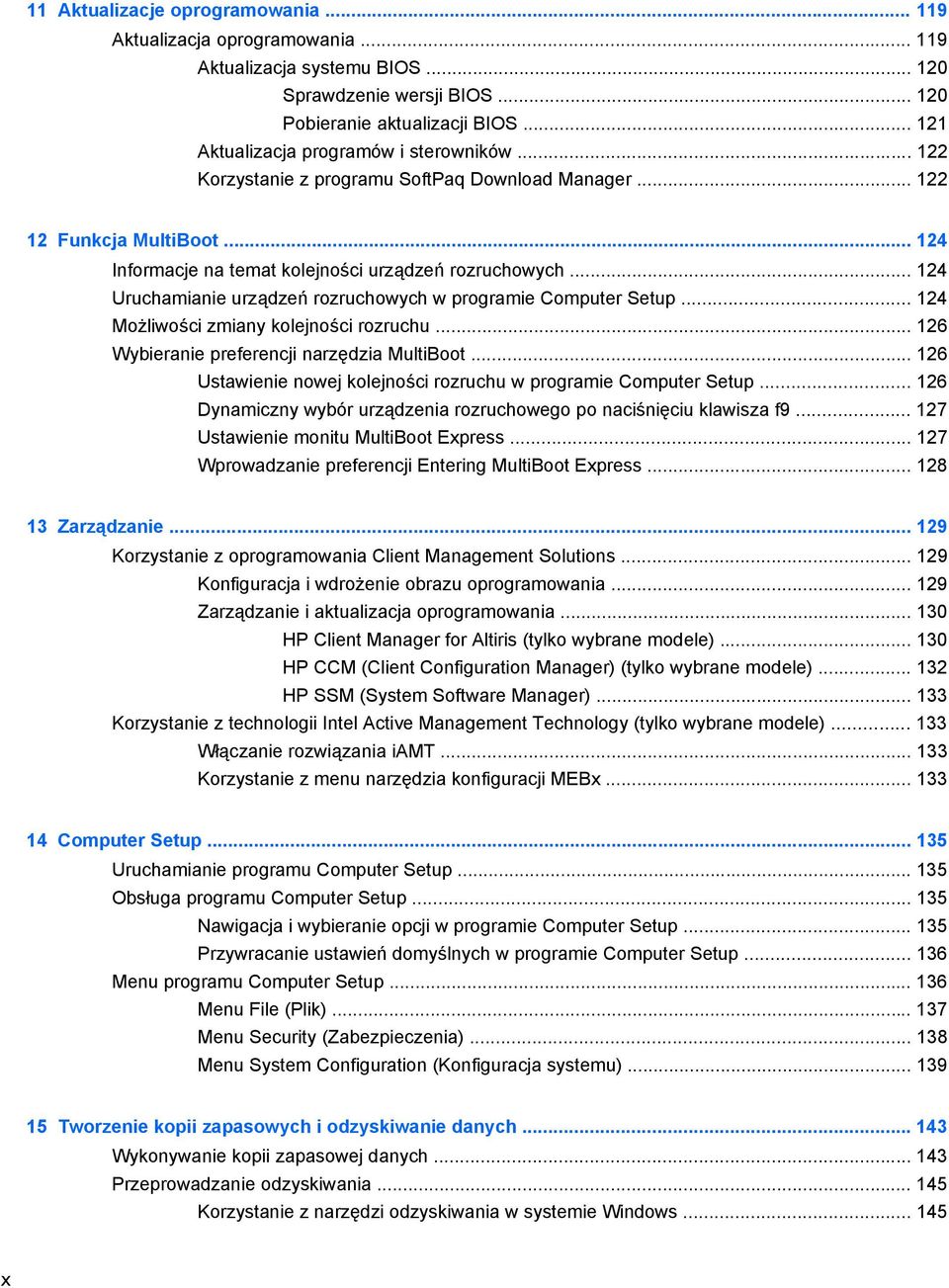

10 11 Aktualizacje oprogramowania Aktualizacja oprogramowania Aktualizacja systemu BIOS Sprawdzenie wersji BIOS Pobieranie aktualizacji BIOS Aktualizacja programów i sterowników Korzystanie z programu SoftPaq Download Manager Funkcja MultiBoot Informacje na temat kolejności urządzeń rozruchowych Uruchamianie urządzeń rozruchowych w programie Computer Setup Możliwości zmiany kolejności rozruchu Wybieranie preferencji narzędzia MultiBoot Ustawienie nowej kolejności rozruchu w programie Computer Setup Dynamiczny wybór urządzenia rozruchowego po naciśnięciu klawisza f Ustawienie monitu MultiBoot Express Wprowadzanie preferencji Entering MultiBoot Express Zarządzanie Korzystanie z oprogramowania Client Management Solutions Konfiguracja i wdrożenie obrazu oprogramowania Zarządzanie i aktualizacja oprogramowania HP Client Manager for Altiris (tylko wybrane modele) HP CCM (Client Configuration Manager) (tylko wybrane modele) HP SSM (System Software Manager) Korzystanie z technologii Intel Active Management Technology (tylko wybrane modele) Włączanie rozwiązania iamt Korzystanie z menu narzędzia konfiguracji MEBx Computer Setup Uruchamianie programu Computer Setup Obsługa programu Computer Setup Nawigacja i wybieranie opcji w programie Computer Setup Przywracanie ustawień domyślnych w programie Computer Setup Menu programu Computer Setup Menu File (Plik) Menu Security (Zabezpieczenia) Menu System Configuration (Konfiguracja systemu) Tworzenie kopii zapasowych i odzyskiwanie danych Wykonywanie kopii zapasowej danych Przeprowadzanie odzyskiwania Korzystanie z narzędzi odzyskiwania w systemie Windows x

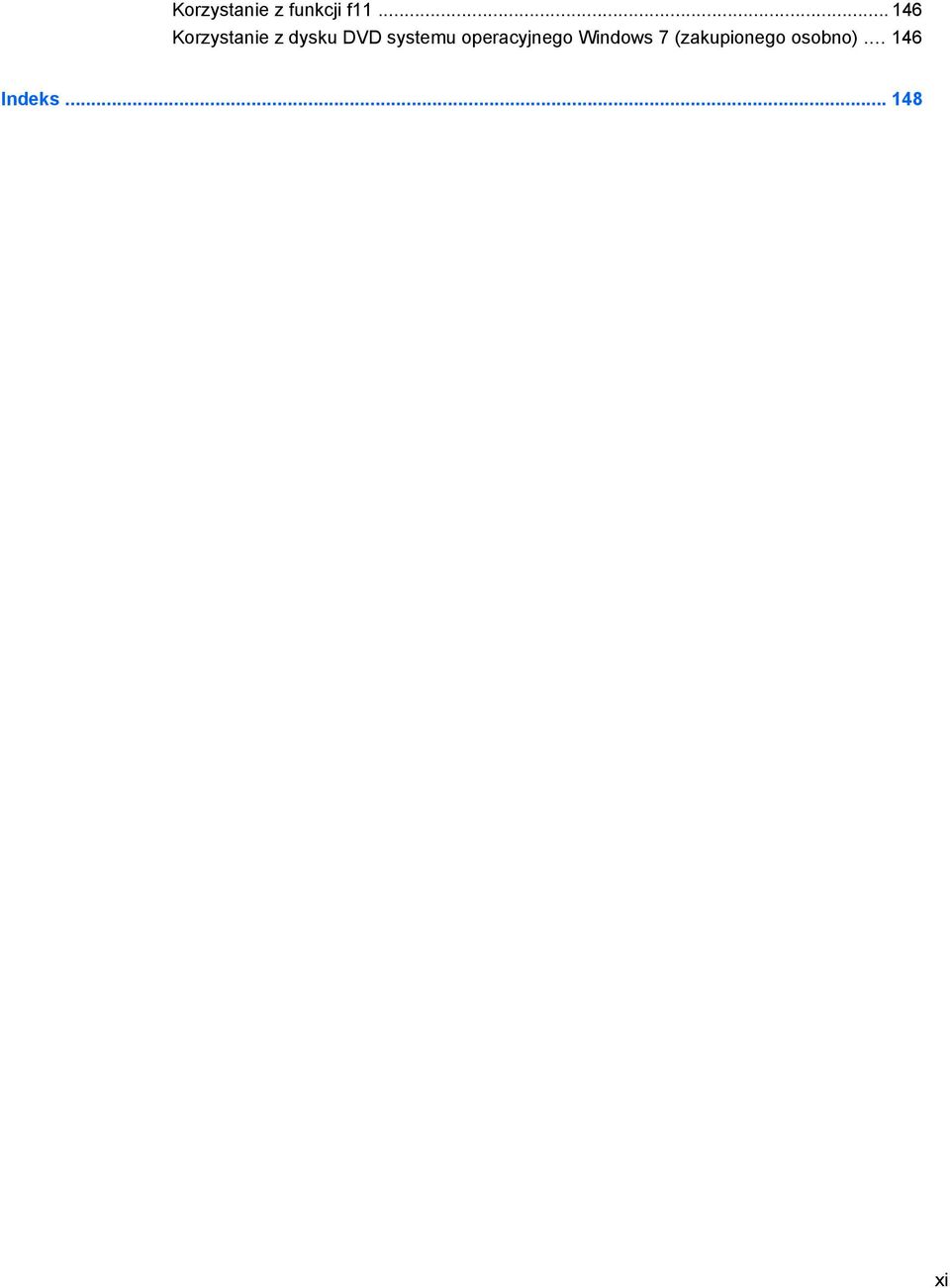

11 Korzystanie z funkcji f Korzystanie z dysku DVD systemu operacyjnego Windows 7 (zakupionego osobno) Indeks xi

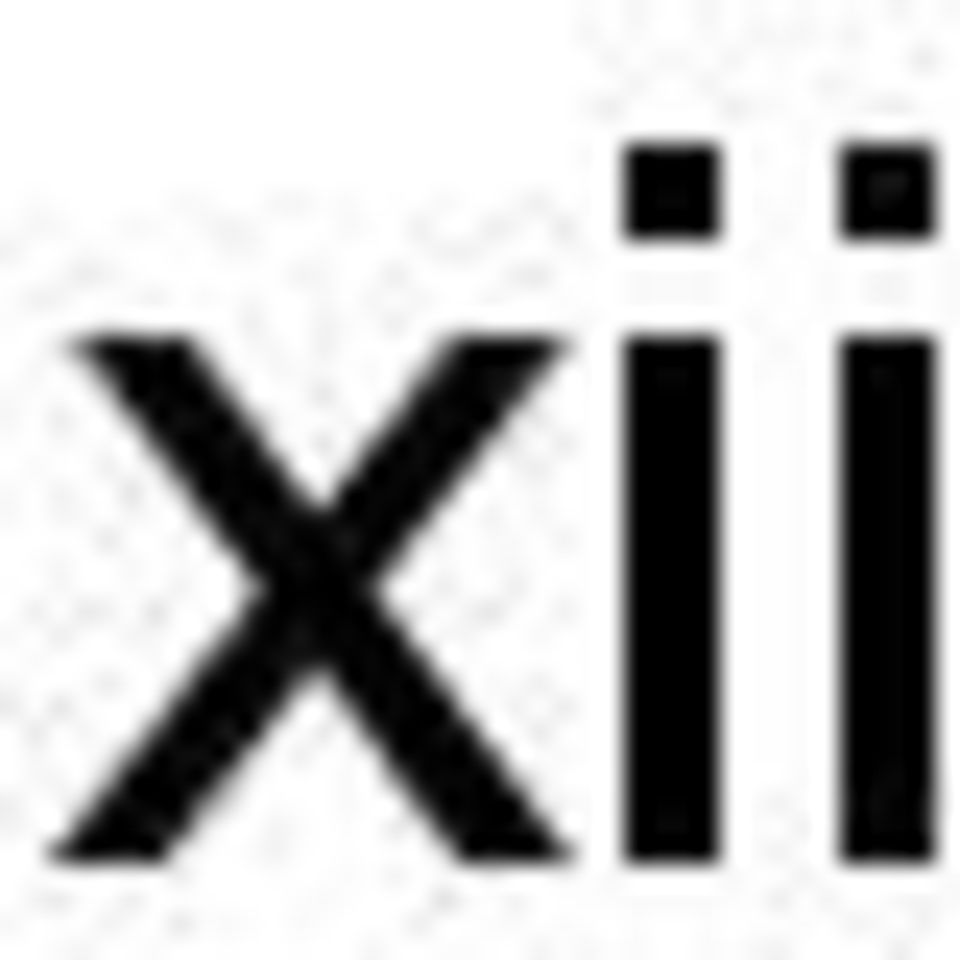

12 xii

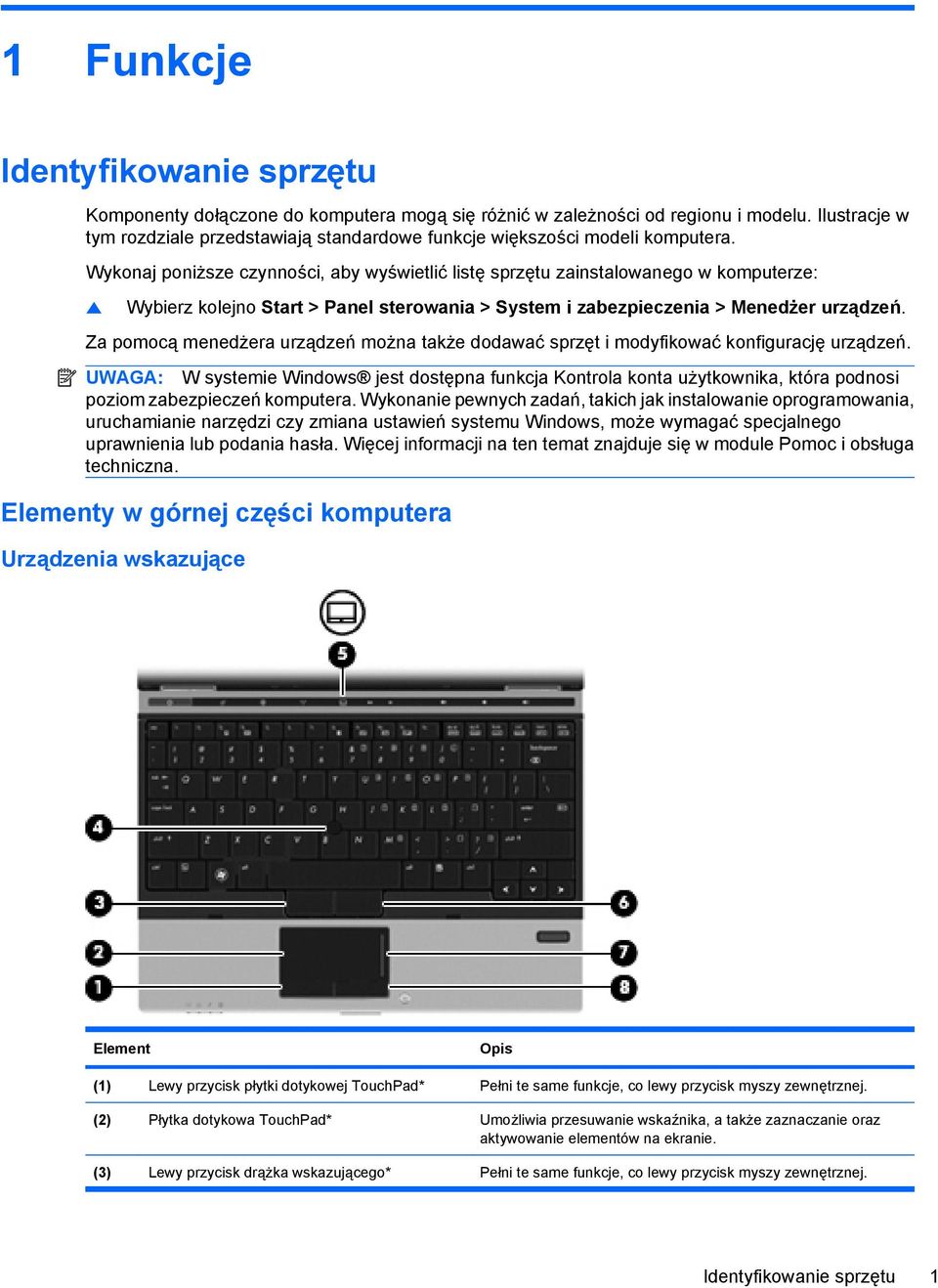

13 1 Funkcje Identyfikowanie sprzętu Komponenty dołączone do komputera mogą się różnić w zależności od regionu i modelu. Ilustracje w tym rozdziale przedstawiają standardowe funkcje większości modeli komputera. Wykonaj poniższe czynności, aby wyświetlić listę sprzętu zainstalowanego w komputerze: Wybierz kolejno Start > Panel sterowania > System i zabezpieczenia > Menedżer urządzeń. Za pomocą menedżera urządzeń można także dodawać sprzęt i modyfikować konfigurację urządzeń. UWAGA: W systemie Windows jest dostępna funkcja Kontrola konta użytkownika, która podnosi poziom zabezpieczeń komputera. Wykonanie pewnych zadań, takich jak instalowanie oprogramowania, uruchamianie narzędzi czy zmiana ustawień systemu Windows, może wymagać specjalnego uprawnienia lub podania hasła. Więcej informacji na ten temat znajduje się w module Pomoc i obsługa techniczna. Elementy w górnej części komputera Urządzenia wskazujące Element Opis (1) Lewy przycisk płytki dotykowej TouchPad* Pełni te same funkcje, co lewy przycisk myszy zewnętrznej. (2) Płytka dotykowa TouchPad* Umożliwia przesuwanie wskaźnika, a także zaznaczanie oraz aktywowanie elementów na ekranie. (3) Lewy przycisk drążka wskazującego* Pełni te same funkcje, co lewy przycisk myszy zewnętrznej. Identyfikowanie sprzętu 1

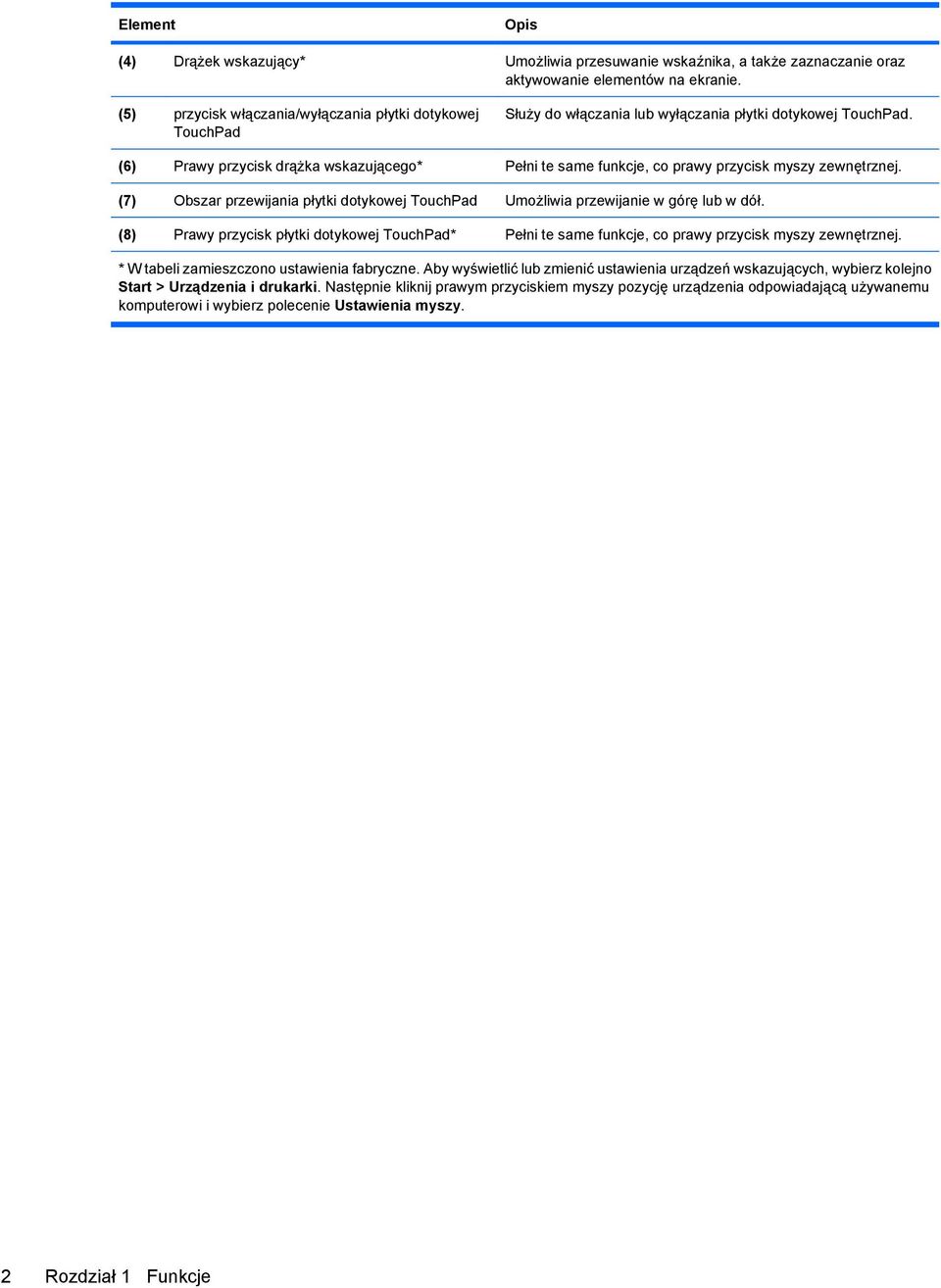

14 Element Opis (4) Drążek wskazujący* Umożliwia przesuwanie wskaźnika, a także zaznaczanie oraz aktywowanie elementów na ekranie. (5) przycisk włączania/wyłączania płytki dotykowej TouchPad Służy do włączania lub wyłączania płytki dotykowej TouchPad. (6) Prawy przycisk drążka wskazującego* Pełni te same funkcje, co prawy przycisk myszy zewnętrznej. (7) Obszar przewijania płytki dotykowej TouchPad Umożliwia przewijanie w górę lub w dół. (8) Prawy przycisk płytki dotykowej TouchPad* Pełni te same funkcje, co prawy przycisk myszy zewnętrznej. * W tabeli zamieszczono ustawienia fabryczne. Aby wyświetlić lub zmienić ustawienia urządzeń wskazujących, wybierz kolejno Start > Urządzenia i drukarki. Następnie kliknij prawym przyciskiem myszy pozycję urządzenia odpowiadającą używanemu komputerowi i wybierz polecenie Ustawienia myszy. 2 Rozdział 1 Funkcje

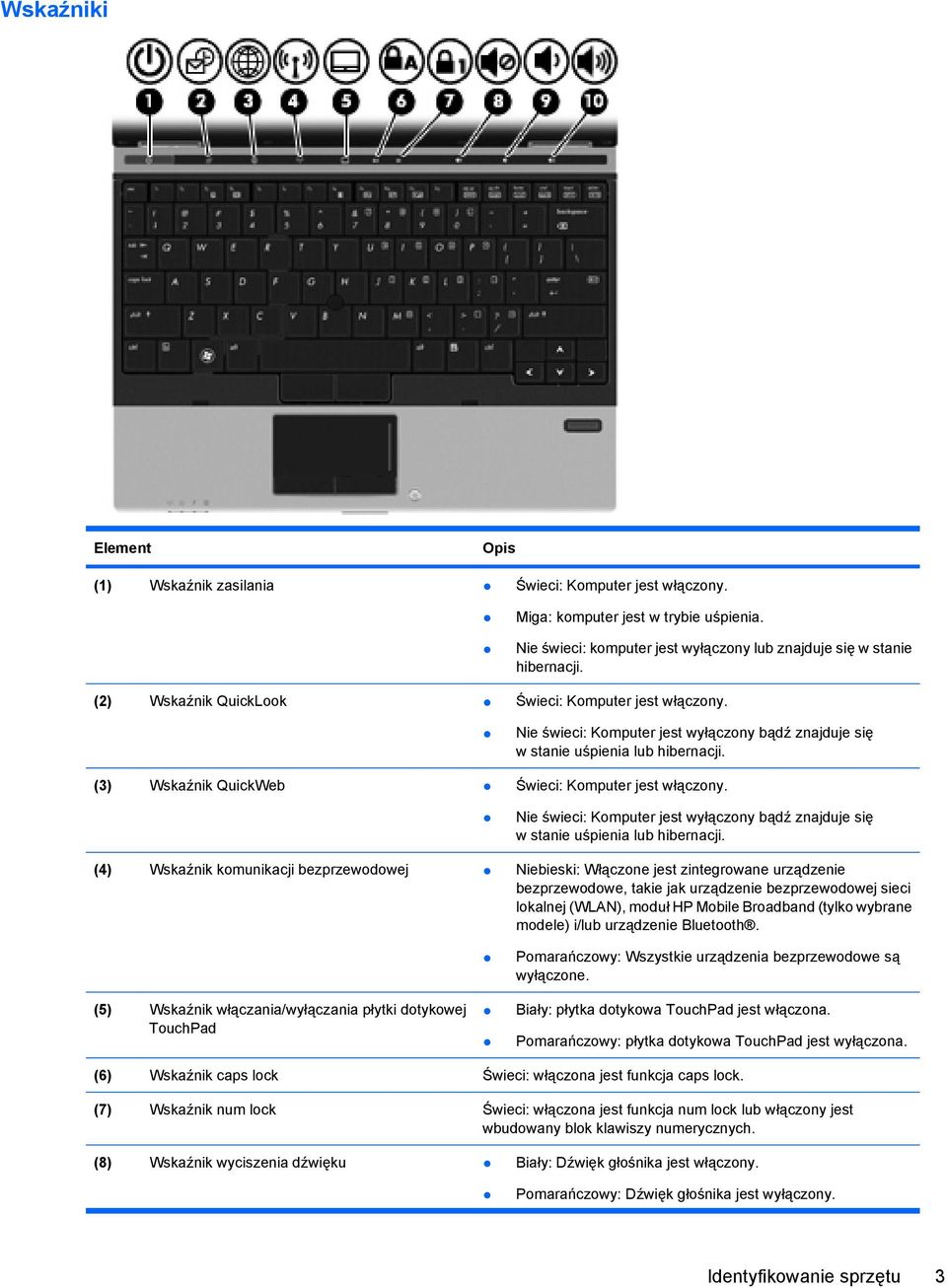

15 Wskaźniki Element Opis (1) Wskaźnik zasilania Świeci: Komputer jest włączony. Miga: komputer jest w trybie uśpienia. Nie świeci: komputer jest wyłączony lub znajduje się w stanie hibernacji. (2) Wskaźnik QuickLook Świeci: Komputer jest włączony. Nie świeci: Komputer jest wyłączony bądź znajduje się w stanie uśpienia lub hibernacji. (3) Wskaźnik QuickWeb Świeci: Komputer jest włączony. Nie świeci: Komputer jest wyłączony bądź znajduje się w stanie uśpienia lub hibernacji. (4) Wskaźnik komunikacji bezprzewodowej Niebieski: Włączone jest zintegrowane urządzenie bezprzewodowe, takie jak urządzenie bezprzewodowej sieci lokalnej (WLAN), moduł HP Mobile Broadband (tylko wybrane modele) i/lub urządzenie Bluetooth. (5) Wskaźnik włączania/wyłączania płytki dotykowej TouchPad Pomarańczowy: Wszystkie urządzenia bezprzewodowe są wyłączone. Biały: płytka dotykowa TouchPad jest włączona. Pomarańczowy: płytka dotykowa TouchPad jest wyłączona. (6) Wskaźnik caps lock Świeci: włączona jest funkcja caps lock. (7) Wskaźnik num lock Świeci: włączona jest funkcja num lock lub włączony jest wbudowany blok klawiszy numerycznych. (8) Wskaźnik wyciszenia dźwięku Biały: Dźwięk głośnika jest włączony. Pomarańczowy: Dźwięk głośnika jest wyłączony. Identyfikowanie sprzętu 3

16 Element Opis (9) Wskaźnik zmniejszenia głośności dźwięku Miga: Używany jest przycisk zmniejszenia głośności dźwięku głośnika. (10) Wskaźnik zwiększenia głośności dźwięku Miga: Używany jest przycisk zwiększenia głośności dźwięku głośnika. Przyciski i czytnik linii papilarnych 4 Rozdział 1 Funkcje

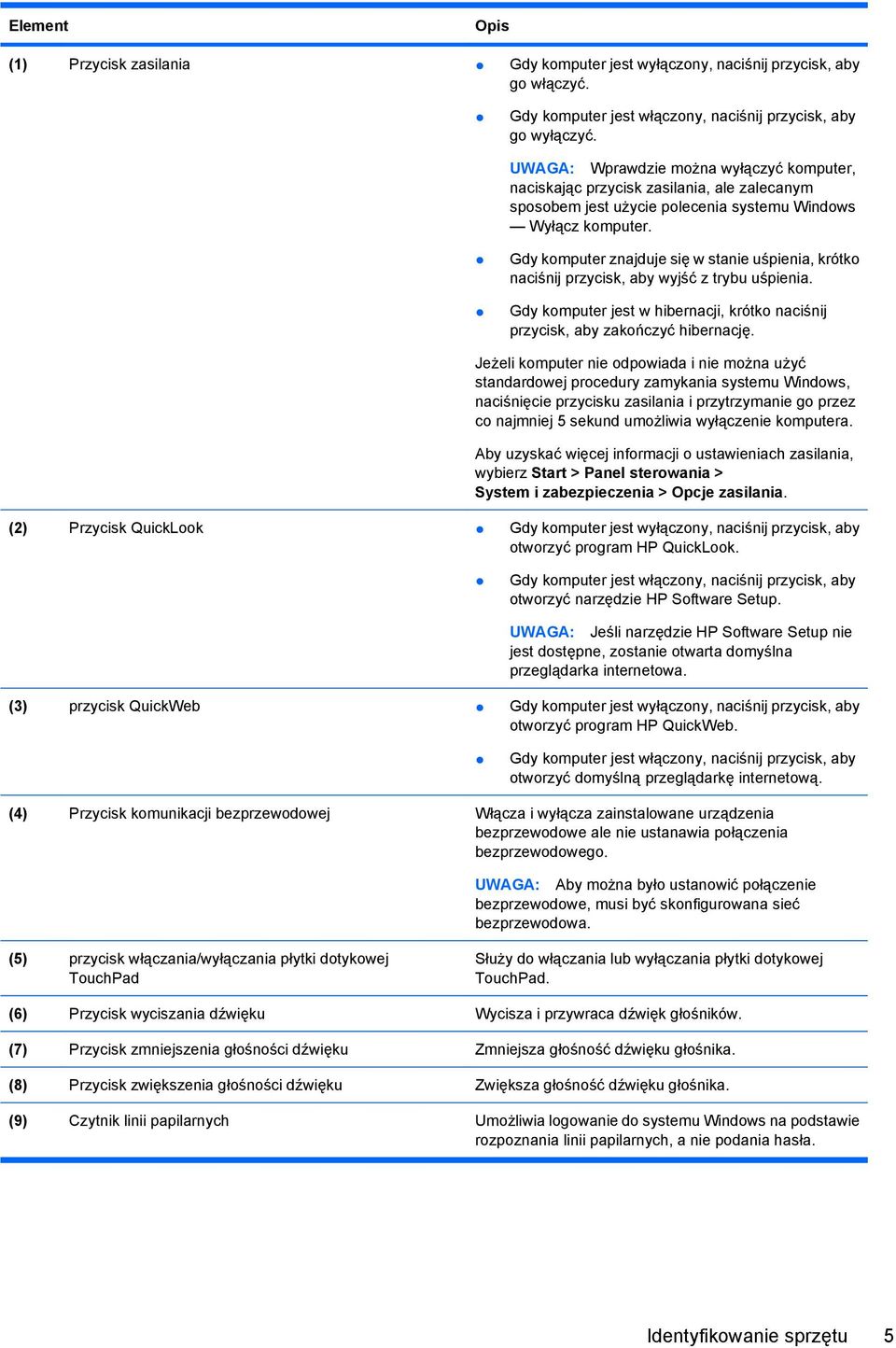

17 Element Opis (1) Przycisk zasilania Gdy komputer jest wyłączony, naciśnij przycisk, aby go włączyć. Gdy komputer jest włączony, naciśnij przycisk, aby go wyłączyć. UWAGA: Wprawdzie można wyłączyć komputer, naciskając przycisk zasilania, ale zalecanym sposobem jest użycie polecenia systemu Windows Wyłącz komputer. Gdy komputer znajduje się w stanie uśpienia, krótko naciśnij przycisk, aby wyjść z trybu uśpienia. Gdy komputer jest w hibernacji, krótko naciśnij przycisk, aby zakończyć hibernację. Jeżeli komputer nie odpowiada i nie można użyć standardowej procedury zamykania systemu Windows, naciśnięcie przycisku zasilania i przytrzymanie go przez co najmniej 5 sekund umożliwia wyłączenie komputera. Aby uzyskać więcej informacji o ustawieniach zasilania, wybierz Start > Panel sterowania > System i zabezpieczenia > Opcje zasilania. (2) Przycisk QuickLook Gdy komputer jest wyłączony, naciśnij przycisk, aby otworzyć program HP QuickLook. Gdy komputer jest włączony, naciśnij przycisk, aby otworzyć narzędzie HP Software Setup. UWAGA: Jeśli narzędzie HP Software Setup nie jest dostępne, zostanie otwarta domyślna przeglądarka internetowa. (3) przycisk QuickWeb Gdy komputer jest wyłączony, naciśnij przycisk, aby otworzyć program HP QuickWeb. Gdy komputer jest włączony, naciśnij przycisk, aby otworzyć domyślną przeglądarkę internetową. (4) Przycisk komunikacji bezprzewodowej Włącza i wyłącza zainstalowane urządzenia bezprzewodowe ale nie ustanawia połączenia bezprzewodowego. UWAGA: Aby można było ustanowić połączenie bezprzewodowe, musi być skonfigurowana sieć bezprzewodowa. (5) przycisk włączania/wyłączania płytki dotykowej TouchPad Służy do włączania lub wyłączania płytki dotykowej TouchPad. (6) Przycisk wyciszania dźwięku Wycisza i przywraca dźwięk głośników. (7) Przycisk zmniejszenia głośności dźwięku Zmniejsza głośność dźwięku głośnika. (8) Przycisk zwiększenia głośności dźwięku Zwiększa głośność dźwięku głośnika. (9) Czytnik linii papilarnych Umożliwia logowanie do systemu Windows na podstawie rozpoznania linii papilarnych, a nie podania hasła. Identyfikowanie sprzętu 5

18 Klawisze Element Opis (1) Klawisz esc Wyświetla informacje o systemie (po naciśnięciu razem z klawiszem fn). (2) Klawisz fn Umożliwia wykonywanie często używanych funkcji systemowych (po naciśnięciu razem z klawiszem funkcyjnym lub klawiszem esc). (3) Klawisz z logo systemu Windows Wyświetla menu Start systemu Windows. (4) Klawisz aplikacji systemu Windows Umożliwia wyświetlanie menu skrótów dla elementu znajdującego się pod wskaźnikiem. (5) Wbudowany blok klawiszy numerycznych Mogą być używane tak jak klawisze na zewnętrznej klawiaturze numerycznej. (6) Klawisze funkcyjne Umożliwiają wykonywanie często używanych funkcji systemowych (po naciśnięciu razem z klawiszem fn). Elementy z przodu komputera 6 Rozdział 1 Funkcje

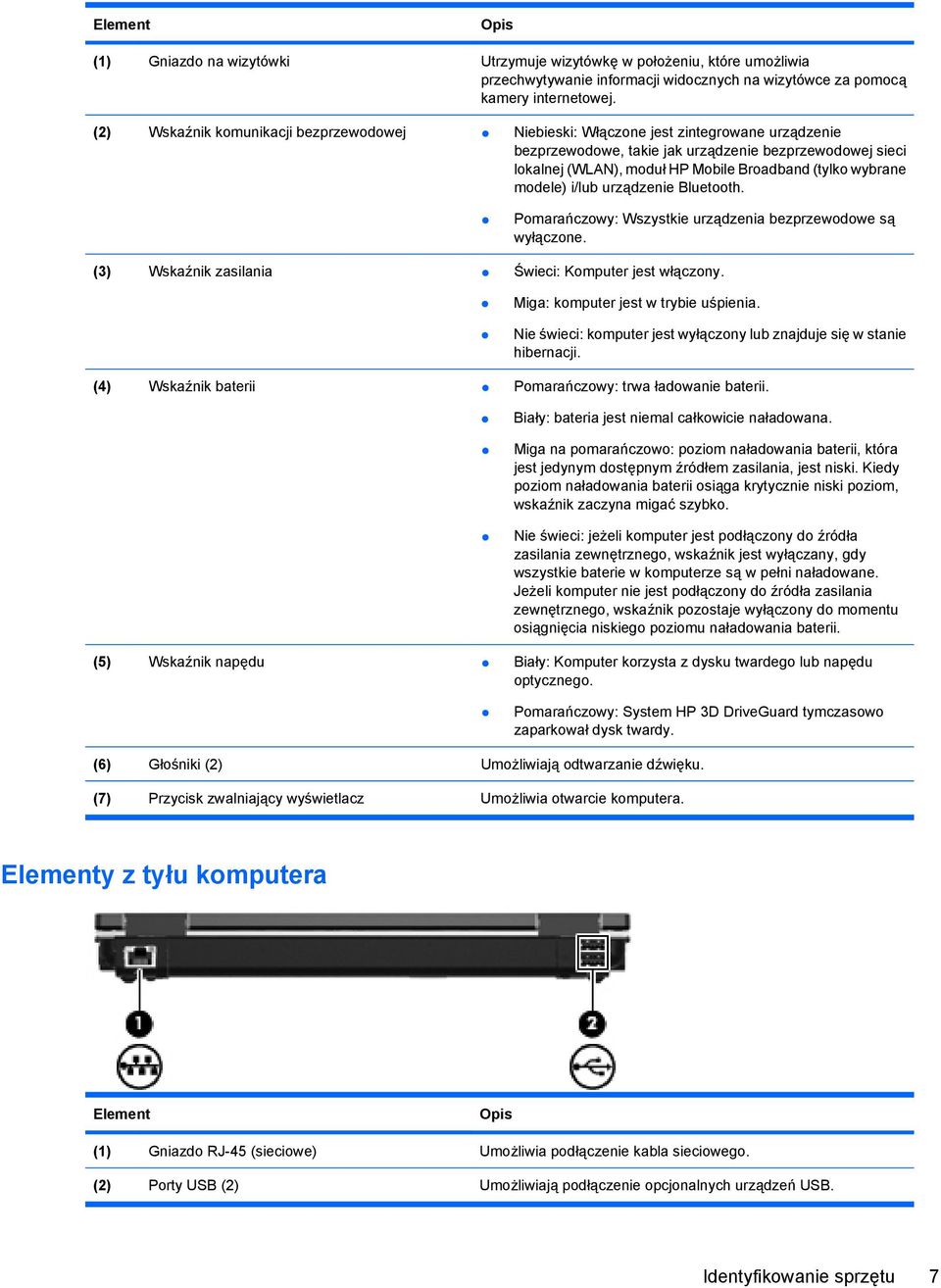

19 Element Opis (1) Gniazdo na wizytówki Utrzymuje wizytówkę w położeniu, które umożliwia przechwytywanie informacji widocznych na wizytówce za pomocą kamery internetowej. (2) Wskaźnik komunikacji bezprzewodowej Niebieski: Włączone jest zintegrowane urządzenie bezprzewodowe, takie jak urządzenie bezprzewodowej sieci lokalnej (WLAN), moduł HP Mobile Broadband (tylko wybrane modele) i/lub urządzenie Bluetooth. Pomarańczowy: Wszystkie urządzenia bezprzewodowe są wyłączone. (3) Wskaźnik zasilania Świeci: Komputer jest włączony. Miga: komputer jest w trybie uśpienia. Nie świeci: komputer jest wyłączony lub znajduje się w stanie hibernacji. (4) Wskaźnik baterii Pomarańczowy: trwa ładowanie baterii. Biały: bateria jest niemal całkowicie naładowana. Miga na pomarańczowo: poziom naładowania baterii, która jest jedynym dostępnym źródłem zasilania, jest niski. Kiedy poziom naładowania baterii osiąga krytycznie niski poziom, wskaźnik zaczyna migać szybko. Nie świeci: jeżeli komputer jest podłączony do źródła zasilania zewnętrznego, wskaźnik jest wyłączany, gdy wszystkie baterie w komputerze są w pełni naładowane. Jeżeli komputer nie jest podłączony do źródła zasilania zewnętrznego, wskaźnik pozostaje wyłączony do momentu osiągnięcia niskiego poziomu naładowania baterii. (5) Wskaźnik napędu Biały: Komputer korzysta z dysku twardego lub napędu optycznego. Pomarańczowy: System HP 3D DriveGuard tymczasowo zaparkował dysk twardy. (6) Głośniki (2) Umożliwiają odtwarzanie dźwięku. (7) Przycisk zwalniający wyświetlacz Umożliwia otwarcie komputera. Elementy z tyłu komputera Element Opis (1) Gniazdo RJ-45 (sieciowe) Umożliwia podłączenie kabla sieciowego. (2) Porty USB (2) Umożliwiają podłączenie opcjonalnych urządzeń USB. Identyfikowanie sprzętu 7

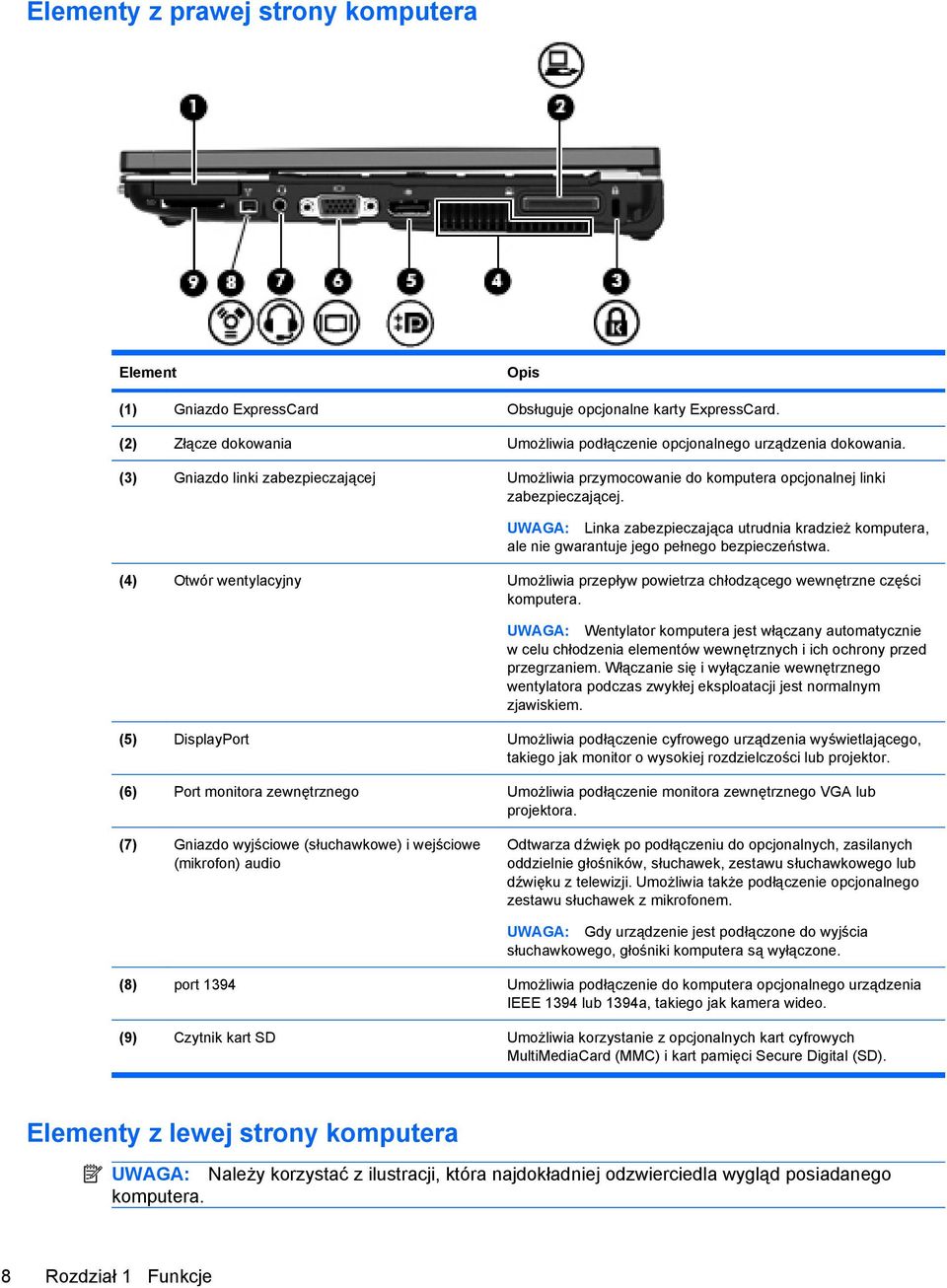

20 Elementy z prawej strony komputera Element Opis (1) Gniazdo ExpressCard Obsługuje opcjonalne karty ExpressCard. (2) Złącze dokowania Umożliwia podłączenie opcjonalnego urządzenia dokowania. (3) Gniazdo linki zabezpieczającej Umożliwia przymocowanie do komputera opcjonalnej linki zabezpieczającej. UWAGA: Linka zabezpieczająca utrudnia kradzież komputera, ale nie gwarantuje jego pełnego bezpieczeństwa. (4) Otwór wentylacyjny Umożliwia przepływ powietrza chłodzącego wewnętrzne części komputera. UWAGA: Wentylator komputera jest włączany automatycznie w celu chłodzenia elementów wewnętrznych i ich ochrony przed przegrzaniem. Włączanie się i wyłączanie wewnętrznego wentylatora podczas zwykłej eksploatacji jest normalnym zjawiskiem. (5) DisplayPort Umożliwia podłączenie cyfrowego urządzenia wyświetlającego, takiego jak monitor o wysokiej rozdzielczości lub projektor. (6) Port monitora zewnętrznego Umożliwia podłączenie monitora zewnętrznego VGA lub projektora. (7) Gniazdo wyjściowe (słuchawkowe) i wejściowe (mikrofon) audio Odtwarza dźwięk po podłączeniu do opcjonalnych, zasilanych oddzielnie głośników, słuchawek, zestawu słuchawkowego lub dźwięku z telewizji. Umożliwia także podłączenie opcjonalnego zestawu słuchawek z mikrofonem. UWAGA: Gdy urządzenie jest podłączone do wyjścia słuchawkowego, głośniki komputera są wyłączone. (8) port 1394 Umożliwia podłączenie do komputera opcjonalnego urządzenia IEEE 1394 lub 1394a, takiego jak kamera wideo. (9) Czytnik kart SD Umożliwia korzystanie z opcjonalnych kart cyfrowych MultiMediaCard (MMC) i kart pamięci Secure Digital (SD). Elementy z lewej strony komputera UWAGA: Należy korzystać z ilustracji, która najdokładniej odzwierciedla wygląd posiadanego komputera. 8 Rozdział 1 Funkcje

21 Element Opis (1) Złącze zasilania Umożliwia podłączenie zasilacza prądu przemiennego. (2) Gniazdo RJ-11 (modemowe) Umożliwia podłączenie kabla modemowego (tylko wybrane modele). (3) Zasilany port USB Zapewnia zasilanie dla urządzenia USB, takiego jak opcjonalna zewnętrzna zatoka MultiBay lub opcjonalny zewnętrzny napęd optyczny, gdy jest podłączone zasilanym kablem USB. (4) Napęd optyczny Odczytuje dyski optyczne i w wybranych modelach także zapisuje na nich. (5) Czytnik kart inteligentnych Obsługuje opcjonalne karty inteligentne i karty Java. Element Opis (1) Złącze zasilania Umożliwia podłączenie zasilacza prądu przemiennego. (2) Gniazdo RJ-11 (modemowe) Umożliwia podłączenie kabla modemowego (tylko wybrane modele). (3) Zasilany port USB Zapewnia zasilanie dla urządzenia USB, takiego jak opcjonalna zewnętrzna zatoka MultiBay lub opcjonalny zewnętrzny napęd optyczny, gdy jest podłączone zasilanym kablem USB. (4) Port USB Umożliwia podłączenie opcjonalnego urządzenia USB. (5) Wnęka dysku twardego Mieści 2,5-calowy dysk twardy. (6) Czytnik kart inteligentnych Obsługuje opcjonalne karty inteligentne i karty Java. Identyfikowanie sprzętu 9

22 Elementy na spodzie komputera Element Opis (1) Zatrzaski zwalniające baterię (2) Zwalnia baterię znajdującą się we wnęce. (2) Wnęka baterii Miejsce na włożenie baterii. (3) Otwory wentylacyjne (7) Umożliwiają dopływ powietrza zapewniający chłodzenie wewnętrznych elementów komputera. UWAGA: Wentylator komputera jest włączany automatycznie w celu chłodzenia elementów wewnętrznych i ich ochrony przed przegrzaniem. Włączanie się i wyłączanie wewnętrznego wentylatora podczas zwykłej eksploatacji jest normalnym zjawiskiem. (4) Gniazdo SIM (tylko wybrane modele) Znajduje się w nim karta SIM komunikacji bezprzewodowej. Gniazdo SIM jest umieszczone we wnęce baterii. (5) Wnęka dysku twardego i komora modułu pamięci Mieści 1,8-calowy dysk twardy i zawiera gniazdo modułu rozszerzenia pamięci. UWAGA: Komputer może być wyposażony w jeden 1,8-calowy lub 2,5-calowy dysk twardy bądź w dwa dyski twarde (1,8 cala i 2,5 cala). Jeśli komputer jest wyposażony w jeden dysk twardy, lokalizacja dysku twardego nie jest sprecyzowana. (6) Głośniki (2) Umożliwiają odtwarzanie dźwięku. 10 Rozdział 1 Funkcje

23 Element Opis (7) Komora modułu sieci bezprzewodowej Mieści moduł HP Mobile Broadband (tylko wybrane modele) i moduł WLAN (tylko wybrane modele). OSTROŻNIE: Aby zapobiec zawieszeniu systemu i wyświetleniu komunikatu ostrzegawczego, należy wymieniać moduł bezprzewodowy wyłącznie na urządzenie zatwierdzone do użycia w komputerze przez agencję rządową regulującą urządzenia bezprzewodowe w kraju/regionie zamieszkania. Jeśli moduł zostanie wymieniony i pojawi się komunikat ostrzegawczy, należy wyjąć to urządzenie, aby przywrócić funkcjonalność komputera, a następnie skontaktować się z pomocą techniczną, korzystając z modułu Pomoc i obsługa techniczna. (8) Wnęka napędu optycznego lub dysku twardego Mieści napęd optyczny lub 2,5-calowy dysk twardy. UWAGA: Komputer może być wyposażony w jeden 1,8-calowy lub 2,5-calowy dysk twardy bądź w dwa dyski twarde (1,8-cala i 2,5- cala). Jeśli komputer jest wyposażony w jeden dysk twardy, lokalizacja dysku twardego nie jest sprecyzowana. Elementy wyświetlacza Identyfikowanie sprzętu 11

24 Element Opis (1) Anteny WWAN (2)* Wysyłają i odbierają sygnały w bezprzewodowych sieciach rozległych (WWAN) (tylko wybrane modele). (2) Anteny WLAN (2)* Wysyłają i odbierają sygnały w bezprzewodowych sieciach lokalnych (WLAN) (tylko wybrane modele). (3) Wskaźnik kamery internetowej Świeci: kamera internetowa pracuje. (4) Kamera Umożliwia nagrywanie audio i wideo oraz robienie zdjęć. (5) Przycisk oświetlenia klawiatury Pozwala włączyć oświetlenie klawiatury doświetlające ją w warunkach słabego oświetlenia. (6) Mikrofony wewnętrzne (2) Umożliwiają nagrywanie dźwięku. UWAGA: Jeśli obok obu otworów mikrofonowych znajdują się symbole mikrofonów, komputer jest wyposażony w mikrofony wewnętrzne. (7) Czujnik światła otaczającego Czujnik światła automatycznie reguluje jasność wyświetlacza w zależności od natężenia światła otaczającego. *Anteny nie są widoczne na zewnątrz komputera. Aby zapewnić optymalną transmisję, należy pozostawić wolną przestrzeń w pobliżu anten. Więcej informacji o uregulowaniach prawnych dotyczących łączności bezprzewodowej można znaleźć w sekcji Uregulowania prawne, przepisy bezpieczeństwa i wymagania środowiskowe dotyczącej danego kraju lub regionu. Informacje te można znaleźć w module Pomoc i obsługa techniczna. 12 Rozdział 1 Funkcje

25 Dodatkowe elementy sprzętowe Element Opis (1) Kabel zasilający* Umożliwia podłączenie zasilacza prądu przemiennego do gniazda sieci elektrycznej. (2) Zasilacz prądu przemiennego Przekształca prąd przemienny w prąd stały. (3) Bateria* Zasila komputer niepodłączony do źródła zasilania zewnętrznego. (4) Kabel modemowy (tylko wybrane modele)* Umożliwia podłączenie wewnętrznego modemu do gniazda telefonicznego RJ-11 lub do odpowiedniego dla danego kraju lub regionu adaptera kabla modemowego. (5) Adapter kabla modemowego odpowiedni dla danego kraju lub regionu (tylko wybrane modele) Umożliwia podłączanie kabla modemowego do gniazda telefonicznego innego niż RJ-11. *Kable modemowe i zasilające oraz baterie różnią się wyglądem w zależności od kraju lub regionu. Położenie etykiet Etykiety umieszczone na komputerze zawierają informacje, które mogą być potrzebne podczas rozwiązywania problemów z systemem lub podróży zagranicznych: Etykieta serwisowa zawiera ważne informacje, w tym: Położenie etykiet 13

26 Nazwa produktu (1). Jest to nazwa produktu znajdująca się z przodu komputera. Numer seryjny (s/n) (2). Jest to ciąg znaków alfanumerycznych unikatowy dla każdego produktu. Numer części/numer produktu (p/n) (3). Numer ten zawiera dokładne informacje o elementach sprzętowych komputera. Numer części pozwala pracownikowi serwisu określić potrzebne elementy i części. Opis modelu (4). Jest to alfanumeryczny identyfikator wykorzystywany przy uzyskiwaniu dokumentów, sterowników i wsparcia dla tego komputera. Okres gwarancji (5). Ta liczba określa długość okresu gwarancyjnego dla tego komputera. Podczas kontaktowania się z pomocą techniczną trzeba mieć dostęp do tych informacji. Etykieta serwisowa jest umieszczona we wnęce baterii. Certyfikat Autentyczności Microsoft znajduje się na nim klucz produktu Microsoft Windows. Klucz ten może być wymagany przy aktualizacji systemu operacyjnego lub rozwiązywaniu związanych z nim problemów. Certyfikat znajduje się na spodzie komputera. Etykieta zgodności z normami znajdują się na niej informacje o zgodności komputera z normami. Etykieta dotycząca zgodności z normami znajduje się na spodzie komputera. Etykiety certyfikatów urządzeń bezprzewodowych zawierają informacje o opcjonalnych urządzeniach bezprzewodowych oraz atesty niektórych krajów/regionów, w których urządzenia zostały dopuszczone do użytku. Opcjonalnym urządzeniem może być urządzenie bezprzewodowej sieci LAN (WLAN), moduł mobilnego modemu szerokopasmowego HP (tylko wybrane modele) lub opcjonalne urządzenie Bluetooth. Jeżeli dany model komputera jest wyposażony w jedno lub więcej urządzeń bezprzewodowych, to odpowiednie etykiety z certyfikatami są dostarczane z komputerem. Informacje te mogą być potrzebne podczas podróży zagranicznych. Etykieta certyfikatu urządzenia bezprzewodowego znajduje się na spodzie komputera. Etykieta SIM (tylko wybrane modele) Zawiera numer ICCID (Integrated Circuit Card Identifier) karty SIM. Etykieta ta jest umieszczona we wnęce baterii. Etykieta numeru seryjnego modułu HP Mobile Broadband (tylko wybrane modele) znajduje się na niej numer seryjny danego modułu. Etykieta ta jest umieszczona we wnęce baterii. 14 Rozdział 1 Funkcje

27 2 Połączenia sieciowe (tylko wybrane modele) Komputer obsługuje dwa rodzaje dostępu do Internetu: bezprzewodowy mobilny dostęp do Internetu dzięki połączeniu bezprzewodowemu. przewodowy wymagający nawiązania połączenia z usługodawcą internetowym lub siecią przewodową. Połączenia bezprzewodowe Nawiązywanie połączenia bezprzewodowego Technologia bezprzewodowa umożliwia przesyłanie danych za pomocą fal radiowych zamiast przewodów. Komputer może być wyposażony w co najmniej jedno z następujących urządzeń bezprzewodowych: Urządzenie bezprzewodowej sieci lokalnej (WLAN) moduł HP Mobile Broadband urządzenie Bluetooth Więcej informacji o technologii bezprzewodowej można uzyskać, korzystając z łączy do witryn internetowych w Podręczniku pomocy i obsługi technicznej. Identyfikowanie ikon komunikacji bezprzewodowej i sieci Ikona Nazwa Opis Sieć bezprzewodowa (połączone) Pokazuje położenie wskaźnika i przycisków sieci bezprzewodowych komputera. Identyfikuje także oprogramowanie Wireless Assistant na komputerze i informuje, że włączone jest co najmniej jedno z urządzeń bezprzewodowych. Sieć bezprzewodowa (rozłączono) Identyfikuje oprogramowanie Wireless Assistant i informuje, że wszystkie urządzenia bezprzewodowe są wyłączone. HP Connection Manager Sieć przewodowa (połączona) Otwiera program HP Connection Manager umożliwiający utworzenie połączenia z urządzeniem HP Mobile Broadband (tylko wybrane modele). Wskazuje, że zainstalowano co najmniej jeden sterownik sieciowy i co najmniej jedno urządzenie sieciowe jest podłączone do sieci. Sieć (połączona) Informuje, że co najmniej jeden ze sterowników sieciowych jest zainstalowany i co najmniej jedno urządzenie sieciowe jest połączone z siecią bezprzewodową lub przewodową. Połączenia bezprzewodowe 15

28 Sieć (rozłączona) Sieć (wyłączona/ rozłączona) Sieć przewodowa (wyłączona/ rozłączona) Wskazuje, że zainstalowano co najmniej jeden sterownik sieciowy, połączenia bezprzewodowe są dostępne, jednak żadne urządzenie sieciowe nie jest podłączone do sieci przewodowej lub bezprzewodowej. Wskazuje, że zainstalowano co najmniej jeden sterownik sieciowy, brak dostępnych połączeń bezprzewodowych, wszystkie bezprzewodowe urządzenia sieciowe są wyłączone za pomocą przycisku komunikacji bezprzewodowej lub programu Wireless Assistant i żadne urządzenie sieciowe nie jest podłączone do sieci przewodowej. Informuje, że co najmniej jeden ze sterowników sieciowych jest zainstalowany, wszystkie urządzenia sieciowe są wyłączone w Panelu sterowania Windows, oraz żadne z urządzeń nie jest połączone z siecią przewodową. Korzystanie z elementów sterujących komunikacją bezprzewodową Sterowanie urządzeniami bezprzewodowymi komputera umożliwiają następujące elementy: Przycisk komunikacji bezprzewodowej Program Wireless Assistant (tylko wybrane modele) Oprogramowanie HP Connection Manager (tylko wybrane modele) Elementy sterujące systemu operacyjnego Korzystanie z przycisku komunikacji bezprzewodowej Komputer posiada przycisk komunikacji bezprzewodowej, jedno lub kilka urządzeń bezprzewodowych oraz dwa wskaźniki komunikacji bezprzewodowej. Wszystkie urządzenia bezprzewodowe w komputerze są uruchamiane w trakcie produkcji, tak więc wskaźnik komunikacji bezprzewodowej (niebieski) jest włączony po włączeniu komputera. Wskaźniki komunikacji bezprzewodowej określają ogólny stan zasilania urządzeń bezprzewodowych, a nie stan poszczególnych urządzeń. Jeśli wskaźniki komunikacji bezprzewodowej świecą na niebiesko, co najmniej jedno urządzenie bezprzewodowe działa. Jeśli wskaźniki komunikacji bezprzewodowej świecą na pomarańczowo, wszystkie urządzenia bezprzewodowe są wyłączone. Ponieważ wszystkie urządzenia bezprzewodowe są fabrycznie włączone, za pomocą przycisku komunikacji bezprzewodowej można równocześnie włączać lub wyłączać urządzenia bezprzewodowe. Poszczególnymi urządzeniami bezprzewodowymi można sterować za pomocą oprogramowania Wireless Assistant lub Computer Setup. UWAGA: Jeśli urządzenia bezprzewodowe są wyłączone w programie Computer Setup. przycisk komunikacji bezprzewodowej nie zadziała do czasu włączenia urządzeń. Korzystanie z oprogramowania Wireless Assistant Za pomocą oprogramowania Wireless Assistant można włączyć lub wyłączyć urządzenie bezprzewodowe. Jeśli jednak urządzenie bezprzewodowe zostanie wyłączone w programie Computer Setup, należy je w nim ponownie włączyć, aby można je było włączyć lub wyłączyć za pomocą oprogramowania Wireless Assistant. UWAGA: Włączenie urządzenia bezprzewodowego nie powoduje automatycznego połączenia komputera z siecią ani z urządzeniem obsługującym technologię Bluetooth. Stan urządzeń bezprzewodowych można sprawdzić, klikając Pokaż ukryte ikony po lewej stronie obszaru powiadomień i ustawiając kursor nad ikoną połączeń bezprzewodowych. 16 Rozdział 2 Połączenia sieciowe (tylko wybrane modele)

29 Jeżeli ikona nie jest widoczna, wykonaj następujące czynności, aby zmienić właściwości programu Wireless Assistant: 1. Wybierz kolejno Start > Panel sterowania > Sprzęt i dźwięk > Centrum mobilności w systemie Windows. 2. Kliknij ikonę komunikacji bezprzewodowej na tabliczce programu Wireless Assistant wyświetlanej u dołu okna Centrum mobilności w systemie Windows. 3. Kliknij przycisk Właściwości. 4. Zaznacz pole obok opcji Ikona HP Wireless Assistant w obszarze powiadomień. 5. Kliknij przycisk Zastosuj. 6. Kliknij przycisk Zamknij. Więcej informacji na ten temat znajduje się w Pomocy oprogramowania Wireless Assistant: 1. Uruchom program Wireless Assistant, klikając dwukrotnie ikonę komunikacji bezprzewodowej w Centrum mobilności systemu Windows. 2. Kliknij przycisk Pomoc. Korzystanie z programu HP Connection Manager (tylko wybrane modele) Oprogramowanie HP Connection Manager umożliwia nawiązywanie połączeń z sieciami WWAN za pomocą zainstalowanego w komputerze mobilnego urządzenia szerokopasmowego HP (tylko wybrane modele). Aby uruchomić program Connection Manager, kliknij ikonę Connection Manager w obszarze powiadomień z prawej strony paska zadań. lub Wybierz kolejno Start > Wszystkie programy > HP > HP Connection Manager. Więcej informacji o korzystaniu z oprogramowania Connection Manager można znaleźć w jego Pomocy. Korzystanie z elementów sterujących systemu operacyjnego Niektóre systemy operacyjne umożliwiają także zarządzanie zintegrowanymi urządzeniami bezprzewodowymi oraz połączeniami bezprzewodowymi. Na przykład dostępne w systemie Windows Centrum sieci i udostępniania umożliwia skonfigurowanie połączenia lub sieci, nawiązanie połączenia z siecią, zarządzanie sieciami bezprzewodowymi, a także diagnozowanie i naprawianie problemów z siecią. Aby uzyskać dostęp do Centrum sieci i udostępniania, wybierz kolejno Start > Panel sterowania > Sieć i Internet > Centrum sieci i udostępniania. Więcej informacji znajdziesz w Pomocy i obsłudze technicznej. Wybierz kolejno Start > Pomoc i obsługa techniczna. Korzystanie z sieci WLAN Dzięki urządzeniu WLAN można uzyskać dostęp do lokalnej sieci bezprzewodowej, złożonej z innych komputerów i akcesoriów połączonych poprzez router bezprzewodowy lub bezprzewodowy punkt dostępowy. Połączenia bezprzewodowe 17

30 UWAGA: Terminy router bezprzewodowy i punkt dostępu bezprzewodowego są często używane zamiennie. Duże sieci WLAN, takie jak korporacyjne lub publiczne sieci WLAN zazwyczaj korzystają z punktów dostępu bezprzewodowego, które mogą obsługiwać dużą liczbę komputerów i akcesoriów oraz rozdzielać krytyczne funkcje sieci. Domowe sieci WLAN lub sieci WLAN w małych biurach korzystają zwykle z routerów bezprzewodowych, które umożliwiają kilku komputerom połączonym bezprzewodowo i przewodowo współużytkowanie połączenia internetowego, drukarki i plików bez konieczności stosowania dodatkowego sprzętu czy oprogramowania. UWAGA: Jeżeli chcesz korzystać z urządzenia WLAN ze swojego komputera, musisz połączyć się z infrastrukturą WLAN (udostępniana przez dostawcę usług albo sieć publiczną lub korporacyjną). Konfiguracja sieci WLAN Do konfiguracji sieci WLAN i nawiązania połączenia z Internetem wymagany jest następujący sprzęt: modem szerokopasmowy (DSL lub kablowy) (1) oraz usługa szerokopasmowego dostępu do Internetu od dostawcy usług internetowych router bezprzewodowy (do zakupienia osobno) (2) komputer bezprzewodowy (3) Poniższy rysunek ilustruje instalację sieci bezprzewodowej podłączonej do Internetu. W miarę rozwoju sieci można do niej podłączać bezprzewodowo i przewodowo dodatkowe komputery, które będą za jej pośrednictwem uzyskiwać dostęp do Internetu. Aby uzyskać pomoc na temat konfiguracji sieci WLAN, skorzystaj z dokumentacji dostarczonej przez producenta routera lub dostawcę usług internetowych. Ochrona sieci WLAN Ponieważ w standardzie WLAN zaprojektowano jedynie ograniczone funkcje zabezpieczeń służące przede wszystkim do uniemożliwienia amatorskiego podsłuchiwania, a nie bardziej zaawansowanych metod ataku bardzo ważne jest zrozumienie, że sieci WLAN są narażone na ataki z wykorzystaniem znanych i dobrze udokumentowanych słabości zabezpieczeń. Sieci bezprzewodowe w miejscach publicznych (tzw. hotspoty), np. w kawiarniach i na lotniskach, często nie zapewniają żadnych zabezpieczeń. Producenci sprzętu bezprzewodowego i dostawcy usług typu hotspot stale opracowują nowe technologie, które zwiększają bezpieczeństwo i lepiej chronią prywatność połączeń w miejscach publicznych. W razie wątpliwości co do bezpieczeństwa komputera podczas połączenia poprzez hotspot należy ograniczyć wykonywane czynności do mniej istotnej poczty elektronicznej i przeglądania ogólnych stron internetowych. Podczas konfigurowania sieci WLAN lub uzyskiwania dostępu do istniejącej sieci WLAN należy zawsze włączać funkcje zabezpieczeń, które pozwolą uchronić sieć przed nieautoryzowanym dostępem. Najczęściej stosowane poziomy zabezpieczeń to Wi-Fi Protected Access (WPA) i Wired Equivalent Privacy (WEP). Ponieważ bezprzewodowe sygnały radiowe są przesyłane poza siecią, inne urządzenia 18 Rozdział 2 Połączenia sieciowe (tylko wybrane modele)

31 WLAN mogą odbierać niezabezpieczone transmisje i albo bez upoważnienia dołączać się do sieci, albo przechwytywać informacje w niej przesyłane. Istnieją jednak sposoby na zabezpieczenie sieci WLAN: Korzystaj z nadajników bezprzewodowych z wbudowanymi zabezpieczeniami. Wiele bezprzewodowych stacji bazowych, bram i routerów wyposażonych jest we wbudowane funkcje zabezpieczeń, takie jak protokoły zabezpieczeń sieci bezprzewodowej i zapory. Użycie odpowiedniego nadajnika bezprzewodowego umożliwi zabezpieczenie sieci przed najczęściej występującymi zagrożeniami bezpieczeństwa. Korzystaj z zapory. Zapora to bariera, która sprawdza przychodzące do sieci dane i żądania dotyczące danych, odrzucając wszelkie podejrzane transmisje. Zapory są dostępne w wielu różnych odmianach, zarówno programowych, jak i sprzętowych. W niektórych sieciach wykorzystywane są zapory obu tych rodzajów. Korzystaj z szyfrowania w sieci bezprzewodowej. Dostępnych jest szereg zaawansowanych protokołów szyfrowania danych w sieciach WLAN. Można więc wybrać rozwiązanie najpełniej zabezpieczające konkretną sieć: Wired Equivalent Privacy (WEP) jest protokołem zabezpieczeń sieci bezprzewodowej kodującym i szyfrującym przed przesłaniem wszystkie dane sieciowe przy użyciu klucza WEP. Zwykle można zezwolić sieci na przydzielenie klucza WEP. Można jednak również wprowadzić własny klucz, wygenerować inny klucz lub wybrać inne opcje zaawansowane. Bez właściwego klucza inni użytkownicy nie będą mogli korzystać z określonej sieci WLAN. WPA (Wi-Fi Protected Access) podobnie jak WEP pozwala na szyfrowanie i odszyfrowywanie danych przesyłanych w sieci przy użyciu ustawień bezpieczeństwa. Jednak w przeciwieństwie do korzystania z jednego statycznego klucza zabezpieczeń, jak w przypadku protokołu WEP, protokół WPA jest protokołem integralności kluczy tymczasowych (TKIP) generującym dynamicznie nowe klucze dla poszczególnych pakietów. Dodatkowo każdy komputer w sieci posiada własny zestaw kluczy szyfrujących. Zamknij sieć. W miarę możliwości sieć należy chronić przez wyłączenie rozgłaszania nazwy sieci (SSID). Większość sieci początkowo ustawiona jest na rozgłaszanie nazwy, informując w ten sposób wszystkie pobliskie komputery o dostępności sieci. Zamknięcie sieci ograniczy możliwość przekazania innym komputerom informacji o jej istnieniu. UWAGA: Jeżeli sieć jest zamknięta i kod SSID nie jest rozgłaszany, przy podłączaniu nowych urządzeń do sieci konieczne będzie pamiętanie SSID. Zapisz SSID i schowaj w bezpiecznym miejscu przed zamknięciem sieci. Łączenie z siecią WLAN Aby podłączyć komputer do sieci WLAN, wykonaj następujące kroki: 1. Upewnij się, że urządzenie WLAN jest włączone. Jeśli jest włączone, wskaźniki komunikacji bezprzewodowej będą świecić na niebiesko. Jeśli wskaźniki komunikacji bezprzewodowej świecą na pomarańczowo, naciśnij przycisk komunikacji bezprzewodowej. 2. Kliknij ikonę sieci w obszarze powiadomień z prawej strony paska zadań. 3. Wybierz żądaną sieć WLAN na liście. 4. Kliknij przycisk Połącz. Połączenia bezprzewodowe 19

32 Jeśli sieć WLAN ma włączone zabezpieczenia, zostanie wyświetlony monit o wprowadzenie klucza zabezpieczeń sieciowych (kodu zabezpieczeń). Wpisz kod, a następnie kliknij przycisk OK, aby nawiązać połączenie. UWAGA: Jeśli na liście nie ma żadnych sieci WLAN, komputer znajduje się poza zasięgiem routera bezprzewodowego lub punktu dostępu bezprzewodowego. UWAGA: Jeśli sieć, z którą chcesz się połączyć, nie jest wyświetlana na liście, kliknij opcję Otwórz Centrum sieci i udostępniania, a następnie przycisk Skonfiguruj nowe połączenie lub nową sieć. Zostanie wyświetlona lista opcji. Możesz wybrać opcję ręcznego wyszukania i połączenia z siecią lub utworzenie nowego połączenia sieciowego. Po utworzeniu połączenia umieść wskaźnik myszy nad ikoną sieci w obszarze powiadomień po prawej stronie paska zadań, aby sprawdzić nazwę i stan połączenia. UWAGA: Zasięg użytkowy (odległość, na jaką przesyłane są sygnały bezprzewodowe) zależy od rodzaju sieci WLAN, producenta routera oraz zakłóceń powodowanych przez inne urządzenia elektroniczne lub przeszkody takie jak ściany czy podłogi. Więcej informacji o korzystaniu z sieci WLAN można uzyskać z następujących zasobów: Informacje udostępnione przez dostawcę usług internetowych oraz instrukcje producenta dostarczone wraz z routerem bezprzewodowym i innymi urządzeniami WLAN. informacje i łącza do witryn internetowych dostępne w Centrum pomocy i obsługi technicznej. Wykaz publicznych sieci WLAN w danej okolicy można uzyskać od usługodawcy internetowego lub znaleźć w Internecie. Witryny zawierające listy publicznych sieci WLAN to m.in. Cisco Internet Mobile Office Wireless Locations, Hotspotlist i Geektools. W każdej publicznej sieci WLAN mogą obowiązywać inne opłaty i wymagania związane z uzyskiwaniem połączenia. Dodatkowe informacje dotyczące podłączania komputera do firmowej sieci WLAN można uzyskać od administratora sieci lub działu informatycznego. Łączenie mobilne z inną siecią Jeżeli przeniesiesz komputer w zasięg innej sieci WLAN, system Windows spróbuje nawiązać połączenie z nowa siecią. Jeśli próba powiedzie się, komputer automatycznie połączy się z nową siecią. W razie nierozpoznania sieci należy wykonać tę samą procedurę, co w przypadku łączenia się z pierwszą siecią WLAN. Korzystanie z modułu HP Mobile Broadband (tylko wybrane modele) Moduł HP Mobile Broadband umożliwia komputerowi uzyskanie dostępu do Internetu za pośrednictwem bezprzewodowych sieci WAN. Jest to szczególnie ważne w miejscach i na obszarach, gdzie korzystanie z sieci WLAN jest niemożliwe. Używanie modułu HP Mobile Broadband wymaga korzystania z usług dostawcy usług sieciowych (tzw. operatora sieci mobilnej), którym w większości przypadków jest operator telefonii komórkowej. Zasięg modułu HP Mobile Broadband jest podobny do zasięgu telefonii komórkowej. Podczas używania z usługą operatora sieci mobilnej moduł ten zapewnia swobodę w łączeniu z Internetem, wysyłaniu wiadomości czy łączeniu z siecią firmową, niezależnie czy znajdujesz się w drodze, czy poza zasięgiem punktów dostępowych Wi-Fi. 20 Rozdział 2 Połączenia sieciowe (tylko wybrane modele)

33 HP umożliwia korzystanie z następujących technologii: HSPA (High Speed Packet Access) zapewnia dostęp do sieci opartych na standardzie telekomunikacyjnym GSM (Global System for Mobile Communications). EV-DO (Evolution Data Optimized) zapewnia dostęp do sieci opartych na standardzie telekomunikacyjnym CDMA. Do aktywowania usługi mobilnej szerokopasmowej komunikacji może być konieczne podanie numeru seryjnego modułu HP Mobile Broadband. Numer ten jest wydrukowany na naklejce we wnęce baterii w komputerze. Niektórzy operatorzy sieci mobilnej wymagają korzystania z kart SIM. Karta SIM zawiera podstawowe informacje o użytkowniku, takie jak PIN (osobisty numer identyfikacyjny), a także informacje o sieci. Niektóre komputery są wyposażone w kartę SIM preinstalowaną w gnieździe we wnęce baterii. Jeśli karta SIM nie została preinstalowana, może być dołączona do komputera wyposażonego w moduł HP Mobile Broadband lub dostarczona przez operatora sieci mobilnej. Informacje na temat sposobu wkładania i wyjmowania karty SIM znajdziesz w częściach Wkładanie karty SIM i Wyjmowanie karty SIM w tym rozdziale. Aby uzyskać informacje dotyczące modułu HP Mobile Broadband i sposobu aktywowania usług preferowanego operatora sieci mobilnej, zapoznaj się z dołączonymi do komputera informacjami o module. Dodatkowe informacje znajdują się w witrynie internetowej HP pod adresem (dotyczy tylko USA). Wkładanie karty SIM OSTROŻNIE: Wkładając kartę SIM, upewnij się, że ścięty narożnik jest ustawiony zgodnie z ilustracją. Włożenie karty SIM tylną stroną lub spodem do góry może uniemożliwić prawidłowe włożenie baterii oraz grozi uszkodzeniem karty SIM i jej złącza. Aby zapobiec uszkodzeniu złączy, nie używaj zbyt dużej siły w trakcie wkładania karty SIM. Aby włożyć kartę SIM: 1. Wyłącz komputer. W przypadku wątpliwości, czy komputer jest wyłączony, czy też znajduje się w stanie hibernacji, należy go włączyć, naciskając przycisk zasilania. Następnie należy wyłączyć komputer za pomocą odpowiedniej funkcji systemu operacyjnego. 2. Zamknij wyświetlacz. 3. Odłącz wszystkie urządzenia zewnętrzne podłączone do komputera. 4. Odłącz kabel zasilający od gniazda sieci elektrycznej. 5. Umieść komputer na płaskiej powierzchni spodnią stroną do góry, z wnęką na baterię skierowaną do siebie. 6. Wyjmij baterię. Połączenia bezprzewodowe 21

34 7. Włóż kartę SIM do gniazda kart SIM i delikatnie wciśnij kartę SIM do gniazda tak, aby została ona mocno osadzona. 8. Wymień baterię. UWAGA: Moduł HP Mobile Broadband pozostanie wyłączony, jeśli bateria nie zostanie ponownie zamontowana. 9. Ustaw komputer prawą stroną do góry, a następnie podłącz ponownie zewnętrzne źródło zasilania i urządzenia zewnętrzne. 10. Włącz komputer. Wyjmowanie karty SIM Aby wyjąć kartę SIM: 1. Wyłącz komputer. W przypadku wątpliwości, czy komputer jest wyłączony, czy też znajduje się w stanie hibernacji, należy go włączyć, naciskając przycisk zasilania. Następnie należy wyłączyć komputer za pomocą odpowiedniej funkcji systemu operacyjnego. 2. Zamknij wyświetlacz. 3. Odłącz wszystkie urządzenia zewnętrzne podłączone do komputera. 4. Odłącz kabel zasilający od gniazda sieci elektrycznej. 5. Umieść komputer na płaskiej powierzchni spodnią stroną do góry, z wnęką na baterię skierowaną do siebie. 6. Wyjmij baterię. 22 Rozdział 2 Połączenia sieciowe (tylko wybrane modele)
