OPIS TECHNICZNY Roboty budowlane

Transkrypt

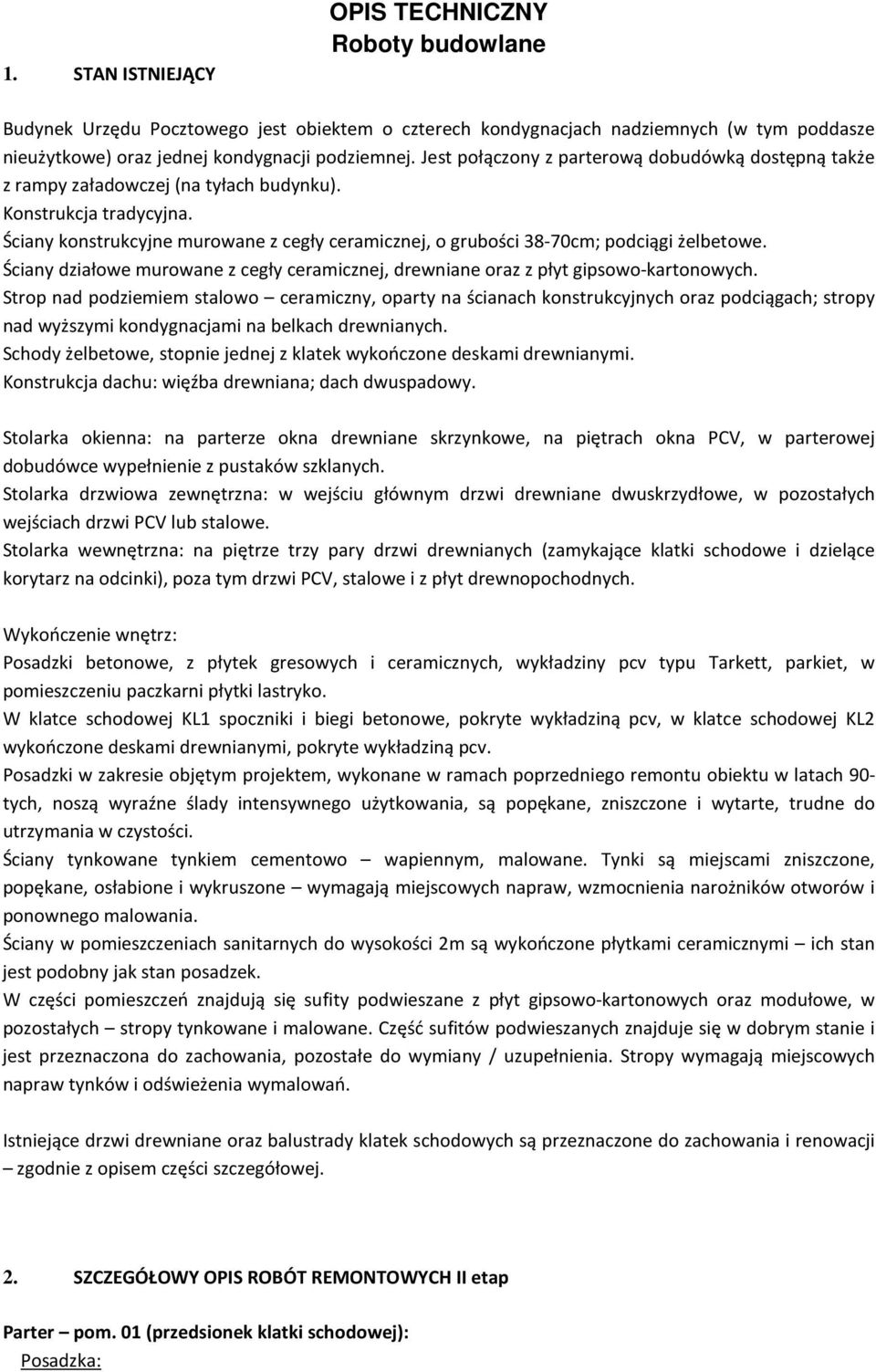

1 1. STAN ISTNIEJĄCY OPIS TECHNICZNY Roboty budowlane Budynek Urzędu Pocztowego jest obiektem o czterech kondygnacjach nadziemnych (w tym poddasze nieużytkowe) oraz jednej kondygnacji podziemnej. Jest połączony z parterową dobudówką dostępną także z rampy załadowczej (na tyłach budynku). Konstrukcja tradycyjna. Ściany konstrukcyjne murowane z cegły ceramicznej, o grubości 38-70cm; podciągi żelbetowe. Ściany działowe murowane z cegły ceramicznej, drewniane oraz z płyt gipsowo-kartonowych. Strop nad podziemiem stalowo ceramiczny, oparty na ścianach konstrukcyjnych oraz podciągach; stropy nad wyższymi kondygnacjami na belkach drewnianych. Schody żelbetowe, stopnie jednej z klatek wykończone deskami drewnianymi. Konstrukcja dachu: więźba drewniana; dach dwuspadowy. Stolarka okienna: na parterze okna drewniane skrzynkowe, na piętrach okna PCV, w parterowej dobudówce wypełnienie z pustaków szklanych. Stolarka drzwiowa zewnętrzna: w wejściu głównym drzwi drewniane dwuskrzydłowe, w pozostałych wejściach drzwi PCV lub stalowe. Stolarka wewnętrzna: na piętrze trzy pary drzwi drewnianych (zamykające klatki schodowe i dzielące korytarz na odcinki), poza tym drzwi PCV, stalowe i z płyt drewnopochodnych. Wykończenie wnętrz: Posadzki betonowe, z płytek gresowych i ceramicznych, wykładziny pcv typu Tarkett, parkiet, w pomieszczeniu paczkarni płytki lastryko. W klatce schodowej KL1 spoczniki i biegi betonowe, pokryte wykładziną pcv, w klatce schodowej KL2 wykończone deskami drewnianymi, pokryte wykładziną pcv. Posadzki w zakresie objętym projektem, wykonane w ramach poprzedniego remontu obiektu w latach 90- tych, noszą wyraźne ślady intensywnego użytkowania, są popękane, zniszczone i wytarte, trudne do utrzymania w czystości. Ściany tynkowane tynkiem cementowo wapiennym, malowane. Tynki są miejscami zniszczone, popękane, osłabione i wykruszone wymagają miejscowych napraw, wzmocnienia narożników otworów i ponownego malowania. Ściany w pomieszczeniach sanitarnych do wysokości 2m są wykończone płytkami ceramicznymi ich stan jest podobny jak stan posadzek. W części pomieszczeń znajdują się sufity podwieszane z płyt gipsowo-kartonowych oraz modułowe, w pozostałych stropy tynkowane i malowane. Część sufitów podwieszanych znajduje się w dobrym stanie i jest przeznaczona do zachowania, pozostałe do wymiany / uzupełnienia. Stropy wymagają miejscowych napraw tynków i odświeżenia wymalowań. Istniejące drzwi drewniane oraz balustrady klatek schodowych są przeznaczone do zachowania i renowacji zgodnie z opisem części szczegółowej. 2. SZCZEGÓŁOWY OPIS ROBÓT REMONTOWYCH II etap Parter pom. 01 (przedsionek klatki schodowej):

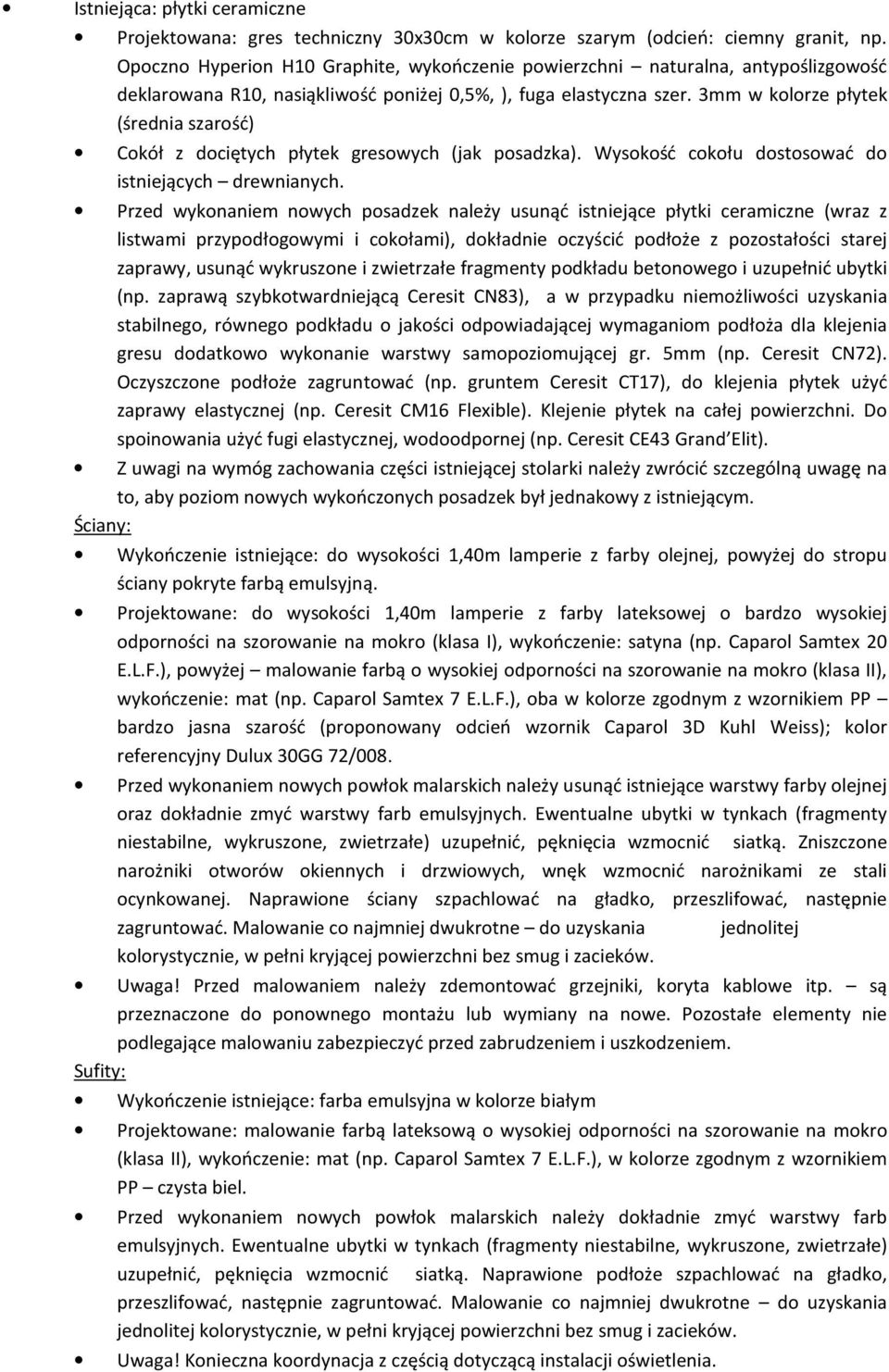

2 Istniejąca: płytki ceramiczne Projektowana: gres techniczny 30x30cm w kolorze szarym (odcień: ciemny granit, np. Opoczno Hyperion H10 Graphite, wykończenie powierzchni naturalna, antypoślizgowość deklarowana R10, nasiąkliwość poniżej 0,5%, ), fuga elastyczna szer. 3mm w kolorze płytek (średnia szarość) Cokół z dociętych płytek gresowych (jak posadzka). Wysokość cokołu dostosować do istniejących drewnianych. Przed wykonaniem nowych posadzek należy usunąć istniejące płytki ceramiczne (wraz z listwami przypodłogowymi i cokołami), dokładnie oczyścić podłoże z pozostałości starej zaprawy, usunąć wykruszone i zwietrzałe fragmenty podkładu betonowego i uzupełnić ubytki (np. zaprawą szybkotwardniejącą Ceresit CN83), a w przypadku niemożliwości uzyskania stabilnego, równego podkładu o jakości odpowiadającej wymaganiom podłoża dla klejenia gresu dodatkowo wykonanie warstwy samopoziomującej gr. 5mm (np. Ceresit CN72). Oczyszczone podłoże zagruntować (np. gruntem Ceresit CT17), do klejenia płytek użyć zaprawy elastycznej (np. Ceresit CM16 Flexible). Klejenie płytek na całej powierzchni. Do spoinowania użyć fugi elastycznej, wodoodpornej (np. Ceresit CE43 Grand Elit). Z uwagi na wymóg zachowania części istniejącej stolarki należy zwrócić szczególną uwagę na to, aby poziom nowych wykończonych posadzek był jednakowy z istniejącym. Wykończenie istniejące: do wysokości 1,40m lamperie z farby olejnej, powyżej do stropu ściany pokryte farbą emulsyjną. Projektowane: do wysokości 1,40m lamperie z farby lateksowej o bardzo wysokiej odporności na szorowanie na mokro (klasa I), wykończenie: satyna (np. Caparol Samtex 20 E.L.F.), powyżej malowanie farbą o wysokiej odporności na szorowanie na mokro (klasa II), wykończenie: mat (np. Caparol Samtex 7 E.L.F.), oba w kolorze zgodnym z wzornikiem PP Przed wykonaniem nowych powłok malarskich należy usunąć istniejące warstwy farby olejnej oraz dokładnie zmyć warstwy farb emulsyjnych. Ewentualne ubytki w tynkach (fragmenty niestabilne, wykruszone, zwietrzałe) uzupełnić, pęknięcia wzmocnić siatką. Zniszczone narożniki otworów okiennych i drzwiowych, wnęk wzmocnić narożnikami ze stali ocynkowanej. Naprawione ściany szpachlować na gładko, przeszlifować, następnie zagruntować. Malowanie co najmniej dwukrotne do uzyskania jednolitej kolorystycznie, w pełni kryjącej powierzchni bez smug i zacieków. Uwaga! Przed malowaniem należy zdemontować grzejniki, koryta kablowe itp. są przeznaczone do ponownego montażu lub wymiany na nowe. Pozostałe elementy nie podlegające malowaniu zabezpieczyć przed zabrudzeniem i uszkodzeniem. Wykończenie istniejące: farba emulsyjna w kolorze białym Projektowane: malowanie farbą lateksową o wysokiej odporności na szorowanie na mokro (klasa II), wykończenie: mat (np. Caparol Samtex 7 E.L.F.), w kolorze zgodnym z wzornikiem PP czysta biel. uzupełnić, pęknięcia wzmocnić siatką. Naprawione podłoże szpachlować na gładko, przeszlifować, następnie zagruntować. Malowanie co najmniej dwukrotne do uzyskania jednolitej kolorystycznie, w pełni kryjącej powierzchni bez smug i zacieków.

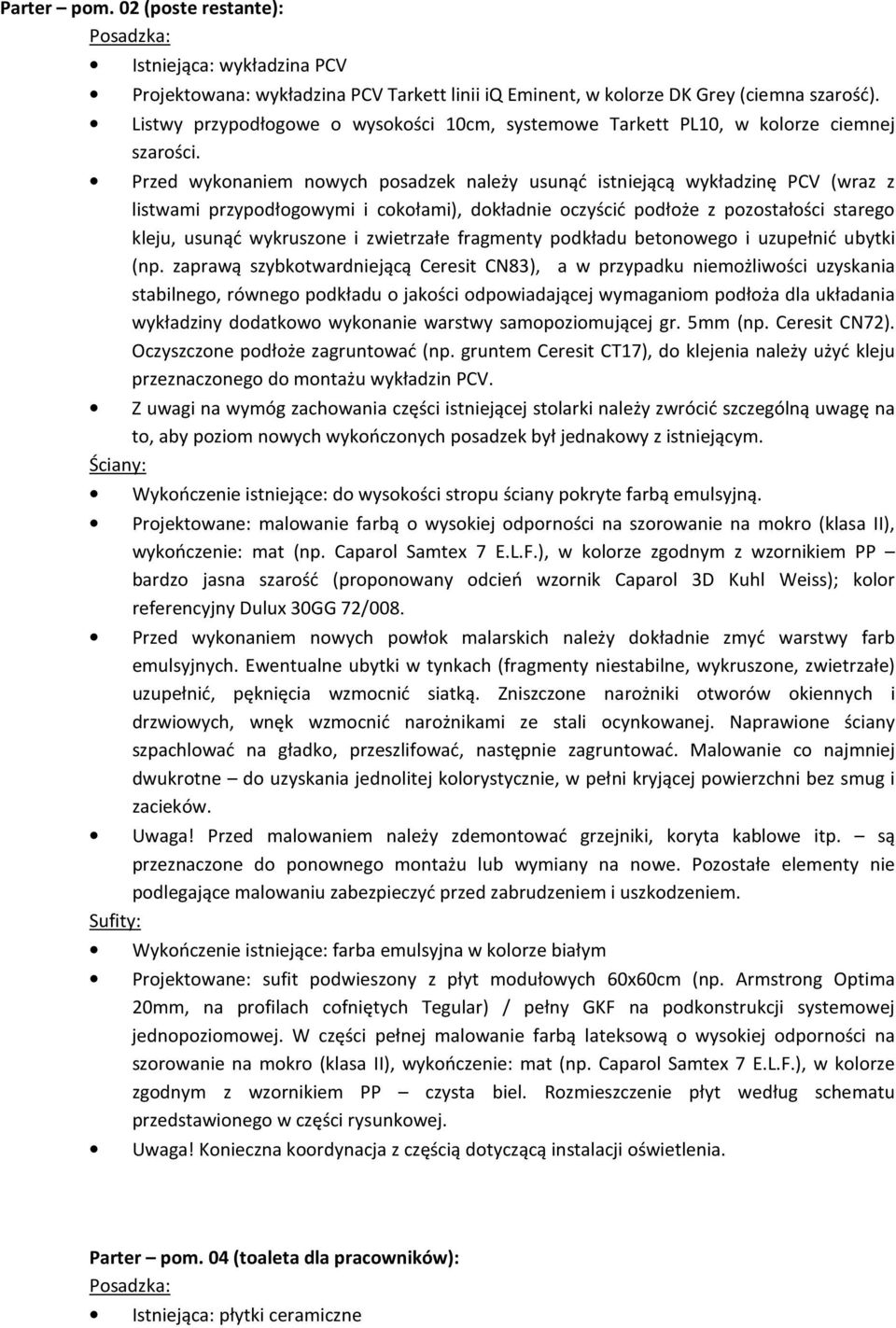

3 Parter pom. 02 (poste restante): Istniejąca: wykładzina PCV Projektowana: wykładzina PCV Tarkett linii iq Eminent, w kolorze DK Grey (ciemna szarość). Listwy przypodłogowe o wysokości 10cm, systemowe Tarkett PL10, w kolorze ciemnej szarości. Przed wykonaniem nowych posadzek należy usunąć istniejącą wykładzinę PCV (wraz z listwami przypodłogowymi i cokołami), dokładnie oczyścić podłoże z pozostałości starego kleju, usunąć wykruszone i zwietrzałe fragmenty podkładu betonowego i uzupełnić ubytki (np. zaprawą szybkotwardniejącą Ceresit CN83), a w przypadku niemożliwości uzyskania stabilnego, równego podkładu o jakości odpowiadającej wymaganiom podłoża dla układania wykładziny dodatkowo wykonanie warstwy samopoziomującej gr. 5mm (np. Ceresit CN72). Oczyszczone podłoże zagruntować (np. gruntem Ceresit CT17), do klejenia należy użyć kleju przeznaczonego do montażu wykładzin PCV. Z uwagi na wymóg zachowania części istniejącej stolarki należy zwrócić szczególną uwagę na to, aby poziom nowych wykończonych posadzek był jednakowy z istniejącym. Wykończenie istniejące: do wysokości stropu ściany pokryte farbą emulsyjną. Projektowane: malowanie farbą o wysokiej odporności na szorowanie na mokro (klasa II), wykończenie: mat (np. Caparol Samtex 7 E.L.F.), w kolorze zgodnym z wzornikiem PP uzupełnić, pęknięcia wzmocnić siatką. Zniszczone narożniki otworów okiennych i drzwiowych, wnęk wzmocnić narożnikami ze stali ocynkowanej. Naprawione ściany szpachlować na gładko, przeszlifować, następnie zagruntować. Malowanie co najmniej dwukrotne do uzyskania jednolitej kolorystycznie, w pełni kryjącej powierzchni bez smug i zacieków. Uwaga! Przed malowaniem należy zdemontować grzejniki, koryta kablowe itp. są przeznaczone do ponownego montażu lub wymiany na nowe. Pozostałe elementy nie podlegające malowaniu zabezpieczyć przed zabrudzeniem i uszkodzeniem. Wykończenie istniejące: farba emulsyjna w kolorze białym Projektowane: sufit podwieszony z płyt modułowych 60x60cm (np. Armstrong Optima 20mm, na profilach cofniętych Tegular) / pełny GKF na podkonstrukcji systemowej jednopoziomowej. W części pełnej malowanie farbą lateksową o wysokiej odporności na szorowanie na mokro (klasa II), wykończenie: mat (np. Caparol Samtex 7 E.L.F.), w kolorze zgodnym z wzornikiem PP czysta biel. Rozmieszczenie płyt według schematu przedstawionego w części rysunkowej. Parter pom. 04 (toaleta dla pracowników): Istniejąca: płytki ceramiczne

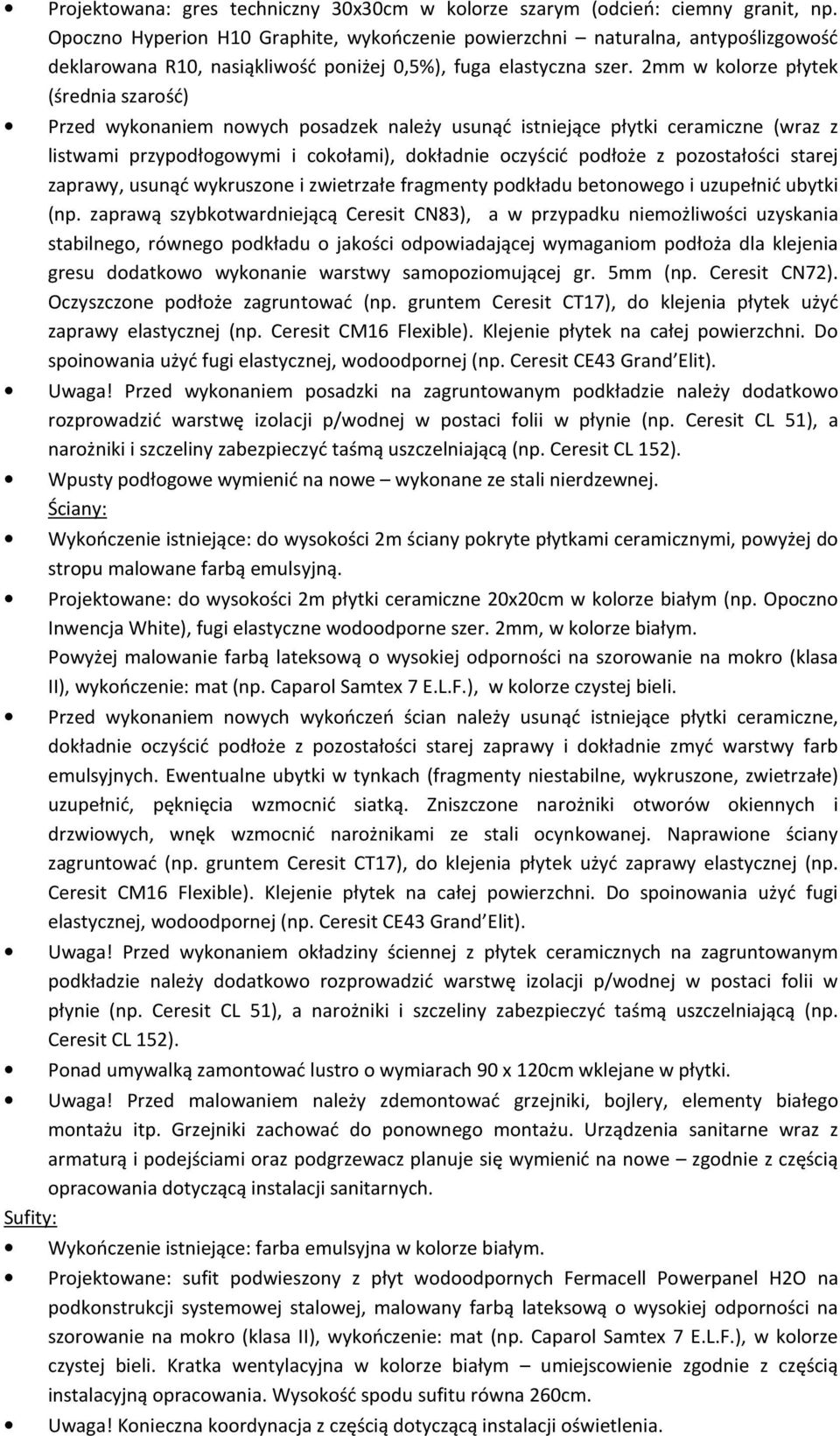

4 Projektowana: gres techniczny 30x30cm w kolorze szarym (odcień: ciemny granit, np. Opoczno Hyperion H10 Graphite, wykończenie powierzchni naturalna, antypoślizgowość deklarowana R10, nasiąkliwość poniżej 0,5%), fuga elastyczna szer. 2mm w kolorze płytek (średnia szarość) Przed wykonaniem nowych posadzek należy usunąć istniejące płytki ceramiczne (wraz z listwami przypodłogowymi i cokołami), dokładnie oczyścić podłoże z pozostałości starej zaprawy, usunąć wykruszone i zwietrzałe fragmenty podkładu betonowego i uzupełnić ubytki (np. zaprawą szybkotwardniejącą Ceresit CN83), a w przypadku niemożliwości uzyskania stabilnego, równego podkładu o jakości odpowiadającej wymaganiom podłoża dla klejenia gresu dodatkowo wykonanie warstwy samopoziomującej gr. 5mm (np. Ceresit CN72). Oczyszczone podłoże zagruntować (np. gruntem Ceresit CT17), do klejenia płytek użyć zaprawy elastycznej (np. Ceresit CM16 Flexible). Klejenie płytek na całej powierzchni. Do spoinowania użyć fugi elastycznej, wodoodpornej (np. Ceresit CE43 Grand Elit). Uwaga! Przed wykonaniem posadzki na zagruntowanym podkładzie należy dodatkowo rozprowadzić warstwę izolacji p/wodnej w postaci folii w płynie (np. Ceresit CL 51), a narożniki i szczeliny zabezpieczyć taśmą uszczelniającą (np. Ceresit CL 152). Wpusty podłogowe wymienić na nowe wykonane ze stali nierdzewnej. Wykończenie istniejące: do wysokości 2m ściany pokryte płytkami ceramicznymi, powyżej do stropu malowane farbą emulsyjną. Projektowane: do wysokości 2m płytki ceramiczne 20x20cm w kolorze białym (np. Opoczno Inwencja White), fugi elastyczne wodoodporne szer. 2mm, w kolorze białym. Powyżej malowanie farbą lateksową o wysokiej odporności na szorowanie na mokro (klasa II), wykończenie: mat (np. Caparol Samtex 7 E.L.F.), w kolorze czystej bieli. Przed wykonaniem nowych wykończeń ścian należy usunąć istniejące płytki ceramiczne, dokładnie oczyścić podłoże z pozostałości starej zaprawy i dokładnie zmyć warstwy farb uzupełnić, pęknięcia wzmocnić siatką. Zniszczone narożniki otworów okiennych i drzwiowych, wnęk wzmocnić narożnikami ze stali ocynkowanej. Naprawione ściany zagruntować (np. gruntem Ceresit CT17), do klejenia płytek użyć zaprawy elastycznej (np. Ceresit CM16 Flexible). Klejenie płytek na całej powierzchni. Do spoinowania użyć fugi elastycznej, wodoodpornej (np. Ceresit CE43 Grand Elit). Uwaga! Przed wykonaniem okładziny ściennej z płytek ceramicznych na zagruntowanym podkładzie należy dodatkowo rozprowadzić warstwę izolacji p/wodnej w postaci folii w płynie (np. Ceresit CL 51), a narożniki i szczeliny zabezpieczyć taśmą uszczelniającą (np. Ceresit CL 152). Ponad umywalką zamontować lustro o wymiarach 90 x 120cm wklejane w płytki. Uwaga! Przed malowaniem należy zdemontować grzejniki, bojlery, elementy białego montażu itp. Grzejniki zachować do ponownego montażu. Urządzenia sanitarne wraz z armaturą i podejściami oraz podgrzewacz planuje się wymienić na nowe zgodnie z częścią opracowania dotyczącą instalacji sanitarnych. Wykończenie istniejące: farba emulsyjna w kolorze białym. Projektowane: sufit podwieszony z płyt wodoodpornych Fermacell Powerpanel H2O na podkonstrukcji systemowej stalowej, malowany farbą lateksową o wysokiej odporności na szorowanie na mokro (klasa II), wykończenie: mat (np. Caparol Samtex 7 E.L.F.), w kolorze czystej bieli. Kratka wentylacyjna w kolorze białym umiejscowienie zgodnie z częścią instalacyjną opracowania. Wysokość spodu sufitu równa 260cm.

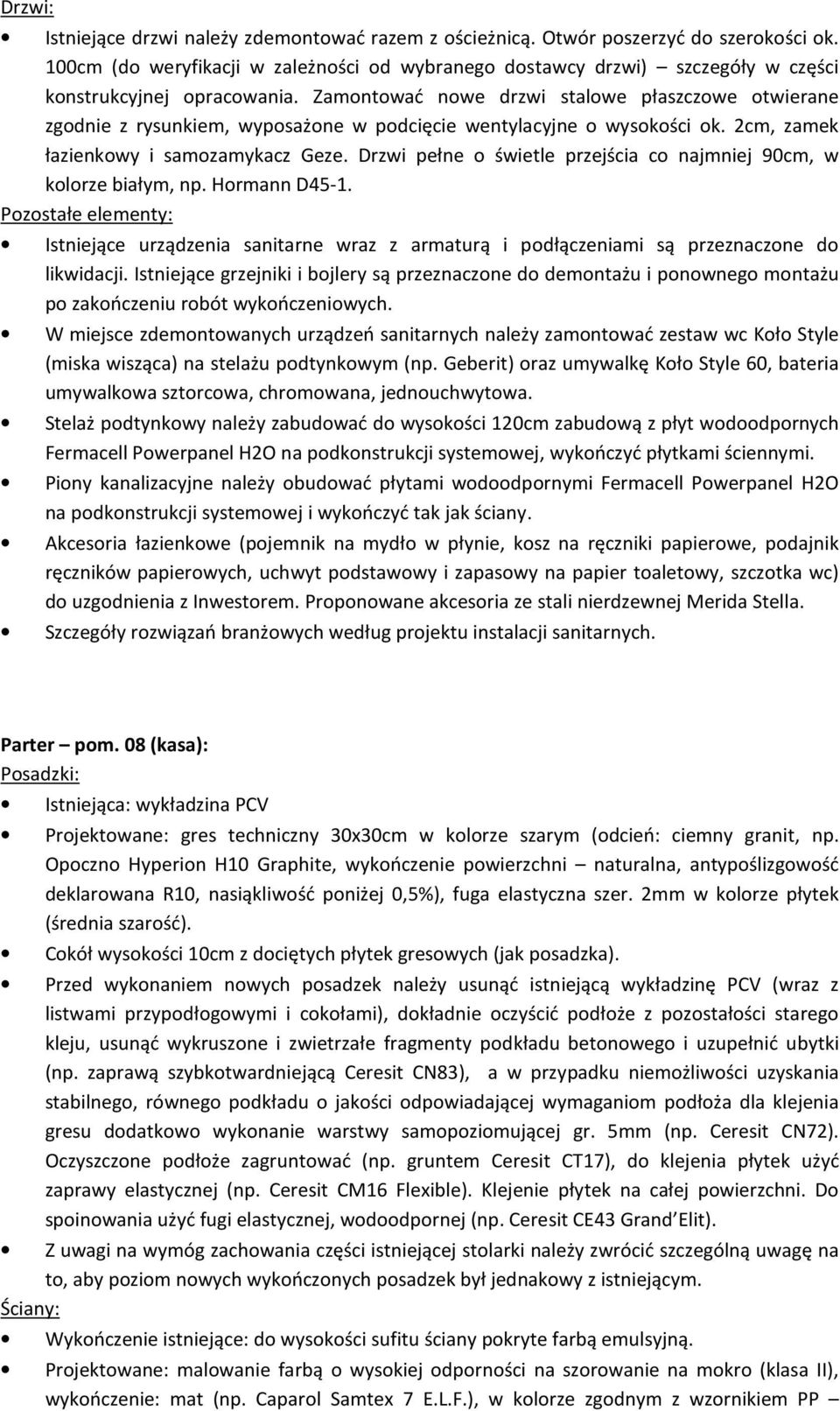

5 Drzwi: Istniejące drzwi należy zdemontować razem z ościeżnicą. Otwór poszerzyć do szerokości ok. 100cm (do weryfikacji w zależności od wybranego dostawcy drzwi) szczegóły w części konstrukcyjnej opracowania. Zamontować nowe drzwi stalowe płaszczowe otwierane zgodnie z rysunkiem, wyposażone w podcięcie wentylacyjne o wysokości ok. 2cm, zamek łazienkowy i samozamykacz Geze. Drzwi pełne o świetle przejścia co najmniej 90cm, w kolorze białym, np. Hormann D45-1. Pozostałe elementy: Istniejące urządzenia sanitarne wraz z armaturą i podłączeniami są przeznaczone do likwidacji. Istniejące grzejniki i bojlery są przeznaczone do demontażu i ponownego montażu po zakończeniu robót wykończeniowych. W miejsce zdemontowanych urządzeń sanitarnych należy zamontować zestaw wc Koło Style (miska wisząca) na stelażu podtynkowym (np. Geberit) oraz umywalkę Koło Style 60, bateria umywalkowa sztorcowa, chromowana, jednouchwytowa. Stelaż podtynkowy należy zabudować do wysokości 120cm zabudową z płyt wodoodpornych Fermacell Powerpanel H2O na podkonstrukcji systemowej, wykończyć płytkami ściennymi. Piony kanalizacyjne należy obudować płytami wodoodpornymi Fermacell Powerpanel H2O na podkonstrukcji systemowej i wykończyć tak jak ściany. Akcesoria łazienkowe (pojemnik na mydło w płynie, kosz na ręczniki papierowe, podajnik ręczników papierowych, uchwyt podstawowy i zapasowy na papier toaletowy, szczotka wc) do uzgodnienia z Inwestorem. Proponowane akcesoria ze stali nierdzewnej Merida Stella. Szczegóły rozwiązań branżowych według projektu instalacji sanitarnych. Parter pom. 08 (kasa): Posadzki: Istniejąca: wykładzina PCV Projektowane: gres techniczny 30x30cm w kolorze szarym (odcień: ciemny granit, np. Opoczno Hyperion H10 Graphite, wykończenie powierzchni naturalna, antypoślizgowość deklarowana R10, nasiąkliwość poniżej 0,5%), fuga elastyczna szer. 2mm w kolorze płytek (średnia szarość). Cokół wysokości 10cm z dociętych płytek gresowych (jak posadzka). Przed wykonaniem nowych posadzek należy usunąć istniejącą wykładzinę PCV (wraz z listwami przypodłogowymi i cokołami), dokładnie oczyścić podłoże z pozostałości starego kleju, usunąć wykruszone i zwietrzałe fragmenty podkładu betonowego i uzupełnić ubytki (np. zaprawą szybkotwardniejącą Ceresit CN83), a w przypadku niemożliwości uzyskania stabilnego, równego podkładu o jakości odpowiadającej wymaganiom podłoża dla klejenia gresu dodatkowo wykonanie warstwy samopoziomującej gr. 5mm (np. Ceresit CN72). Oczyszczone podłoże zagruntować (np. gruntem Ceresit CT17), do klejenia płytek użyć zaprawy elastycznej (np. Ceresit CM16 Flexible). Klejenie płytek na całej powierzchni. Do spoinowania użyć fugi elastycznej, wodoodpornej (np. Ceresit CE43 Grand Elit). Z uwagi na wymóg zachowania części istniejącej stolarki należy zwrócić szczególną uwagę na to, aby poziom nowych wykończonych posadzek był jednakowy z istniejącym. Wykończenie istniejące: do wysokości sufitu ściany pokryte farbą emulsyjną. Projektowane: malowanie farbą o wysokiej odporności na szorowanie na mokro (klasa II), wykończenie: mat (np. Caparol Samtex 7 E.L.F.), w kolorze zgodnym z wzornikiem PP

6 uzupełnić, pęknięcia wzmocnić siatką. Zniszczone narożniki otworów okiennych i drzwiowych, wnęk wzmocnić narożnikami ze stali ocynkowanej. Naprawione ściany szpachlować na gładko, przeszlifować, następnie zagruntować. Malowanie co najmniej dwukrotne do uzyskania jednolitej kolorystycznie, w pełni kryjącej powierzchni bez smug i zacieków. Uwaga! Przed malowaniem należy zdemontować grzejniki, odbojnice itp. są przeznaczone do zachowania i ponownego montażu. Pozostałe elementy nie podlegające malowaniu zabezpieczyć przed zabrudzeniem i uszkodzeniem. Wykończenie istniejące: sufit podwieszany modułowy. Uwaga! Istniejący sufit podwieszany jest przeznaczony do zachowania, wraz z kompletem opraw oświetleniowych oraz innych elementów (urządzenia wentylacyjne / klimatyzacyjne itp.) Parter pom. 12 (magazyn pom. przyjęcia paczek): Posadzki: Istniejąca: posadzka betonowa Projektowane: gres techniczny 30x30cm w kolorze szarym (odcień: ciemny granit, np. Opoczno Hyperion H10 Graphite, wykończenie powierzchni naturalna, antypoślizgowość deklarowana R10, nasiąkliwość poniżej 0,5%), fuga elastyczna szer. 2mm w kolorze płytek (średnia szarość). Cokół wysokości 10cm z dociętych płytek gresowych (jak posadzka). Przed wykonaniem nowych posadzek należy dokładnie oczyścić podłoże z pozostałości starego kleju, usunąć wykruszone i zwietrzałe fragmenty podkładu betonowego i uzupełnić ubytki (np. zaprawą szybkotwardniejącą Ceresit CN83), a w przypadku niemożliwości uzyskania stabilnego, równego podkładu o jakości odpowiadającej wymaganiom podłoża dla klejenia gresu dodatkowo wykonanie warstwy samopoziomującej gr. 5mm (np. Ceresit CN72). Oczyszczone podłoże zagruntować (np. gruntem Ceresit CT17), do klejenia płytek użyć zaprawy elastycznej (np. Ceresit CM16 Flexible). Klejenie płytek na całej powierzchni. Do spoinowania użyć fugi elastycznej, wodoodpornej (np. Ceresit CE43 Grand Elit). Z uwagi na wymóg zachowania części istniejącej stolarki należy zwrócić szczególną uwagę na to, aby poziom nowych wykończonych posadzek był jednakowy z istniejącym. Wykończenie istniejące: do wysokości sufitu ściany pokryte farbą emulsyjną. Projektowane: malowanie farbą o wysokiej odporności na szorowanie na mokro (klasa II), wykończenie: mat (np. Caparol Samtex 7 E.L.F.), w kolorze zgodnym z wzornikiem PP uzupełnić, pęknięcia wzmocnić siatką. Zniszczone narożniki otworów okiennych i drzwiowych, wnęk wzmocnić narożnikami ze stali ocynkowanej. Naprawione ściany szpachlować na gładko, przeszlifować, następnie zagruntować. Malowanie co najmniej

7 dwukrotne do uzyskania jednolitej kolorystycznie, w pełni kryjącej powierzchni bez smug i zacieków. Uwaga! Przed malowaniem należy zdemontować grzejniki, odbojnice itp. są przeznaczone do zachowania i ponownego montażu. Pozostałe elementy nie podlegające malowaniu zabezpieczyć przed zabrudzeniem i uszkodzeniem. Uwaga! Istniejące okno w kierunku pomieszczenia nr 14 (korytarz) jest przeznaczone do zamurowania. Wykończenie istniejące: farba emulsyjna w kolorze białym Projektowane: malowanie farbą lateksową o wysokiej odporności na szorowanie na mokro (klasa II), wykończenie: mat (np. Caparol Samtex 7 E.L.F.), w kolorze zgodnym z wzornikiem PP czysta biel. uzupełnić, pęknięcia wzmocnić siatką. Naprawione podłoże szpachlować na gładko, przeszlifować, następnie zagruntować. Malowanie co najmniej dwukrotne do uzyskania jednolitej kolorystycznie, w pełni kryjącej powierzchni bez smug i zacieków. Uwaga! Istniejące oprawy oświetleniowe / elementy instalacji wentylacji / klimatyzacji są przeznaczone do zachowania. Konieczna koordynacja z częścią dotyczącą instalacji oświetlenia. Parter pom. 21 (paczkarnia): Wykończenie istniejące: do wysokości 1,80m lamperie z farby olejnej, powyżej do stropu ściany pokryte farbą emulsyjną. Projektowane: do wysokości 1,80m lamperie z farby lateksowej o bardzo wysokiej odporności na szorowanie na mokro (klasa I), wykończenie: satyna (np. Caparol Samtex 20 E.L.F.), powyżej malowanie farbą o wysokiej odporności na szorowanie na mokro (klasa II), wykończenie: mat (np. Caparol Samtex 7 E.L.F.), oba w kolorze zgodnym z wzornikiem PP Przed rozpoczęciem robót wykończeniowych istniejące drzwi ślepe zlokalizowane w ścianie przy wejściu do pomieszczenia zdemontować wraz z ościeżnicą, otwór zamurować równo z licem muru. Okna: Istniejące wypełnienia czterech otworów okiennych wymienić na nowe - z pustaków szklanych, gładkich, bezbarwnych. Parter pom. 22 (paczkarnia biuro): Istniejąca: wykładzina PCV Projektowana: gres techniczny 30x30cm w kolorze szarym (odcień: ciemny granit, np. Opoczno Hyperion H10 Graphite, wykończenie powierzchni naturalna, antypoślizgowość deklarowana R10, nasiąkliwość poniżej 0,5%, ), fuga elastyczna szer. 3mm w kolorze płytek (średnia szarość) Cokół wysokości 10cm z dociętych płytek gresowych (jak posadzka) Przed wykonaniem nowych posadzek należy usunąć istniejącą wykładzinę PCV (wraz z listwami przypodłogowymi i cokołami), dokładnie oczyścić podłoże z pozostałości starego

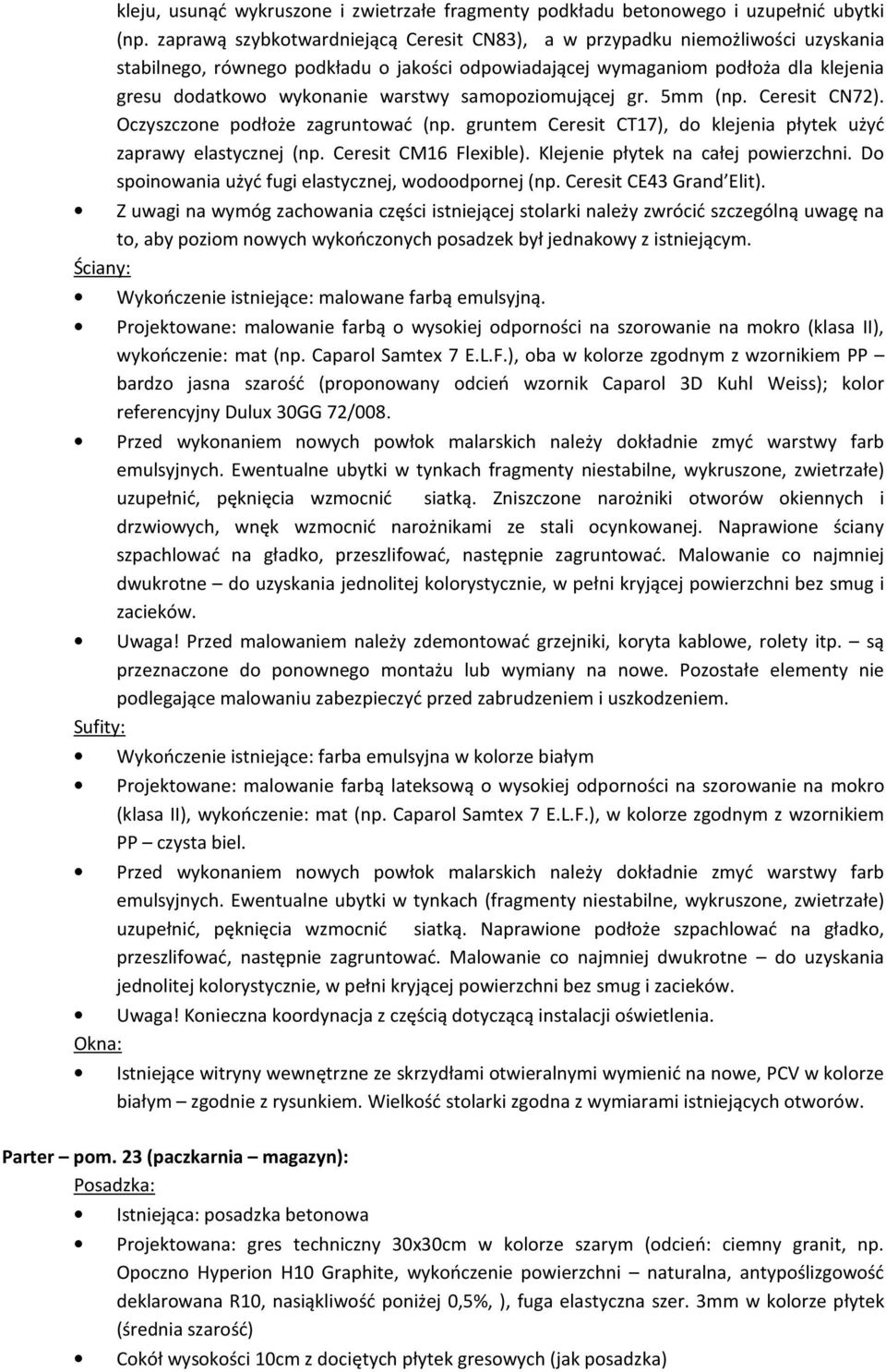

8 kleju, usunąć wykruszone i zwietrzałe fragmenty podkładu betonowego i uzupełnić ubytki (np. zaprawą szybkotwardniejącą Ceresit CN83), a w przypadku niemożliwości uzyskania stabilnego, równego podkładu o jakości odpowiadającej wymaganiom podłoża dla klejenia gresu dodatkowo wykonanie warstwy samopoziomującej gr. 5mm (np. Ceresit CN72). Oczyszczone podłoże zagruntować (np. gruntem Ceresit CT17), do klejenia płytek użyć zaprawy elastycznej (np. Ceresit CM16 Flexible). Klejenie płytek na całej powierzchni. Do spoinowania użyć fugi elastycznej, wodoodpornej (np. Ceresit CE43 Grand Elit). Z uwagi na wymóg zachowania części istniejącej stolarki należy zwrócić szczególną uwagę na to, aby poziom nowych wykończonych posadzek był jednakowy z istniejącym. Wykończenie istniejące: malowane farbą emulsyjną. Projektowane: malowanie farbą o wysokiej odporności na szorowanie na mokro (klasa II), wykończenie: mat (np. Caparol Samtex 7 E.L.F.), oba w kolorze zgodnym z wzornikiem PP emulsyjnych. Ewentualne ubytki w tynkach fragmenty niestabilne, wykruszone, zwietrzałe) uzupełnić, pęknięcia wzmocnić siatką. Zniszczone narożniki otworów okiennych i drzwiowych, wnęk wzmocnić narożnikami ze stali ocynkowanej. Naprawione ściany szpachlować na gładko, przeszlifować, następnie zagruntować. Malowanie co najmniej dwukrotne do uzyskania jednolitej kolorystycznie, w pełni kryjącej powierzchni bez smug i zacieków. Uwaga! Przed malowaniem należy zdemontować grzejniki, koryta kablowe, rolety itp. są przeznaczone do ponownego montażu lub wymiany na nowe. Pozostałe elementy nie podlegające malowaniu zabezpieczyć przed zabrudzeniem i uszkodzeniem. Wykończenie istniejące: farba emulsyjna w kolorze białym Projektowane: malowanie farbą lateksową o wysokiej odporności na szorowanie na mokro (klasa II), wykończenie: mat (np. Caparol Samtex 7 E.L.F.), w kolorze zgodnym z wzornikiem PP czysta biel. uzupełnić, pęknięcia wzmocnić siatką. Naprawione podłoże szpachlować na gładko, przeszlifować, następnie zagruntować. Malowanie co najmniej dwukrotne do uzyskania jednolitej kolorystycznie, w pełni kryjącej powierzchni bez smug i zacieków. Okna: Istniejące witryny wewnętrzne ze skrzydłami otwieralnymi wymienić na nowe, PCV w kolorze białym zgodnie z rysunkiem. Wielkość stolarki zgodna z wymiarami istniejących otworów. Parter pom. 23 (paczkarnia magazyn): Istniejąca: posadzka betonowa Projektowana: gres techniczny 30x30cm w kolorze szarym (odcień: ciemny granit, np. Opoczno Hyperion H10 Graphite, wykończenie powierzchni naturalna, antypoślizgowość deklarowana R10, nasiąkliwość poniżej 0,5%, ), fuga elastyczna szer. 3mm w kolorze płytek (średnia szarość) Cokół wysokości 10cm z dociętych płytek gresowych (jak posadzka)

9 Przed wykonaniem nowych posadzek należy dokładnie oczyścić podłoże z pozostałości starego kleju, usunąć wykruszone i zwietrzałe fragmenty podkładu betonowego i uzupełnić ubytki (np. zaprawą szybkotwardniejącą Ceresit CN83), a w przypadku niemożliwości uzyskania stabilnego, równego podkładu o jakości odpowiadającej wymaganiom podłoża dla klejenia gresu dodatkowo wykonanie warstwy samopoziomującej gr. 5mm (np. Ceresit CN72). Oczyszczone podłoże zagruntować (np. gruntem Ceresit CT17), do klejenia płytek użyć zaprawy elastycznej (np. Ceresit CM16 Flexible). Klejenie płytek na całej powierzchni. Do spoinowania użyć fugi elastycznej, wodoodpornej (np. Ceresit CE43 Grand Elit). Uwaga! Istniejący kanał instalacyjny zlokalizowany pod posadzką należy przekryć demontowalnymi kratami pomostowymi (np. Evergrip w wersji pełnej, w kolorze szarym) zgodnie z części konstrukcyjną opracowania. Poziom wierzchu krat pomostowych musi być wyrównany do poziomu posadzki wykończonej gresem. Z uwagi na wymóg zachowania części istniejącej stolarki należy zwrócić szczególną uwagę na to, aby poziom nowych wykończonych posadzek był jednakowy z istniejącym. Wykończenie istniejące: malowane farbą emulsyjną. Projektowane: malowanie farbą o wysokiej odporności na szorowanie na mokro (klasa II), wykończenie: mat (np. Caparol Samtex 7 E.L.F.), oba w kolorze zgodnym z wzornikiem PP emulsyjnych. Ewentualne ubytki w tynkach fragmenty niestabilne, wykruszone, zwietrzałe) uzupełnić, pęknięcia wzmocnić siatką. Zniszczone narożniki otworów okiennych i drzwiowych, wnęk wzmocnić narożnikami ze stali ocynkowanej. Naprawione ściany szpachlować na gładko, przeszlifować, następnie zagruntować. Malowanie co najmniej dwukrotne do uzyskania jednolitej kolorystycznie, w pełni kryjącej powierzchni bez smug i zacieków. Uwaga! Przed malowaniem należy zdemontować grzejniki, koryta kablowe, rolety itp. są przeznaczone do ponownego montażu lub wymiany na nowe. Pozostałe elementy nie podlegające malowaniu zabezpieczyć przed zabrudzeniem i uszkodzeniem. Wykończenie istniejące: farba emulsyjna w kolorze białym Projektowane: malowanie farbą lateksową o wysokiej odporności na szorowanie na mokro (klasa II), wykończenie: mat (np. Caparol Samtex 7 E.L.F.), w kolorze zgodnym z wzornikiem PP czysta biel. uzupełnić, pęknięcia wzmocnić siatką. Naprawione podłoże szpachlować na gładko, przeszlifować, następnie zagruntować. Malowanie co najmniej dwukrotne do uzyskania jednolitej kolorystycznie, w pełni kryjącej powierzchni bez smug i zacieków. Drzwi: Istniejące drzwi wejściowe należy zdemontować razem z ościeżnicą. Zamontować nowe drzwi stalowe płaszczowe otwierane zgodnie z rysunkiem, wyposażone w zamek patentowy. Drzwi pełne, w kolorze białym, np. Hormann D45-1. Szerokość drzwi dostosowana do istniejącego otworu. Inne: Istniejące wydzielenie z siatki stalowej na konstrukcji z profili stalowych zdemontować

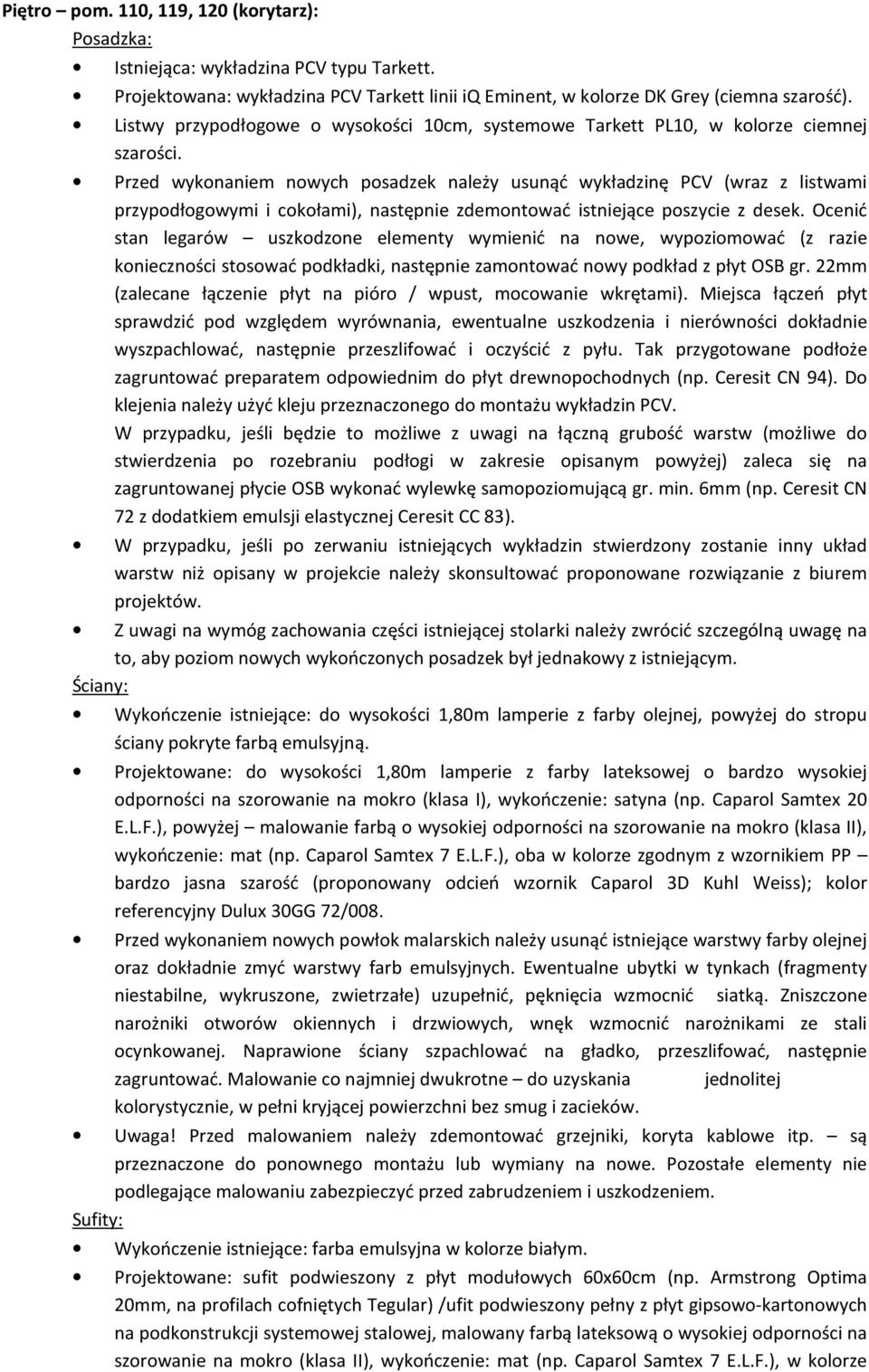

10 Piętro pom. 110, 119, 120 (korytarz): Istniejąca: wykładzina PCV typu Tarkett. Projektowana: wykładzina PCV Tarkett linii iq Eminent, w kolorze DK Grey (ciemna szarość). Listwy przypodłogowe o wysokości 10cm, systemowe Tarkett PL10, w kolorze ciemnej szarości. Przed wykonaniem nowych posadzek należy usunąć wykładzinę PCV (wraz z listwami przypodłogowymi i cokołami), następnie zdemontować istniejące poszycie z desek. Ocenić stan legarów uszkodzone elementy wymienić na nowe, wypoziomować (z razie konieczności stosować podkładki, następnie zamontować nowy podkład z płyt OSB gr. 22mm (zalecane łączenie płyt na pióro / wpust, mocowanie wkrętami). Miejsca łączeń płyt sprawdzić pod względem wyrównania, ewentualne uszkodzenia i nierówności dokładnie wyszpachlować, następnie przeszlifować i oczyścić z pyłu. Tak przygotowane podłoże zagruntować preparatem odpowiednim do płyt drewnopochodnych (np. Ceresit CN 94). Do klejenia należy użyć kleju przeznaczonego do montażu wykładzin PCV. W przypadku, jeśli będzie to możliwe z uwagi na łączną grubość warstw (możliwe do stwierdzenia po rozebraniu podłogi w zakresie opisanym powyżej) zaleca się na zagruntowanej płycie OSB wykonać wylewkę samopoziomującą gr. min. 6mm (np. Ceresit CN 72 z dodatkiem emulsji elastycznej Ceresit CC 83). W przypadku, jeśli po zerwaniu istniejących wykładzin stwierdzony zostanie inny układ warstw niż opisany w projekcie należy skonsultować proponowane rozwiązanie z biurem projektów. Z uwagi na wymóg zachowania części istniejącej stolarki należy zwrócić szczególną uwagę na to, aby poziom nowych wykończonych posadzek był jednakowy z istniejącym. Wykończenie istniejące: do wysokości 1,80m lamperie z farby olejnej, powyżej do stropu ściany pokryte farbą emulsyjną. Projektowane: do wysokości 1,80m lamperie z farby lateksowej o bardzo wysokiej odporności na szorowanie na mokro (klasa I), wykończenie: satyna (np. Caparol Samtex 20 E.L.F.), powyżej malowanie farbą o wysokiej odporności na szorowanie na mokro (klasa II), wykończenie: mat (np. Caparol Samtex 7 E.L.F.), oba w kolorze zgodnym z wzornikiem PP Przed wykonaniem nowych powłok malarskich należy usunąć istniejące warstwy farby olejnej oraz dokładnie zmyć warstwy farb emulsyjnych. Ewentualne ubytki w tynkach (fragmenty niestabilne, wykruszone, zwietrzałe) uzupełnić, pęknięcia wzmocnić siatką. Zniszczone narożniki otworów okiennych i drzwiowych, wnęk wzmocnić narożnikami ze stali ocynkowanej. Naprawione ściany szpachlować na gładko, przeszlifować, następnie zagruntować. Malowanie co najmniej dwukrotne do uzyskania jednolitej kolorystycznie, w pełni kryjącej powierzchni bez smug i zacieków. Uwaga! Przed malowaniem należy zdemontować grzejniki, koryta kablowe itp. są przeznaczone do ponownego montażu lub wymiany na nowe. Pozostałe elementy nie podlegające malowaniu zabezpieczyć przed zabrudzeniem i uszkodzeniem. Wykończenie istniejące: farba emulsyjna w kolorze białym. Projektowane: sufit podwieszony z płyt modułowych 60x60cm (np. Armstrong Optima 20mm, na profilach cofniętych Tegular) /ufit podwieszony pełny z płyt gipsowo-kartonowych na podkonstrukcji systemowej stalowej, malowany farbą lateksową o wysokiej odporności na szorowanie na mokro (klasa II), wykończenie: mat (np. Caparol Samtex 7 E.L.F.), w kolorze

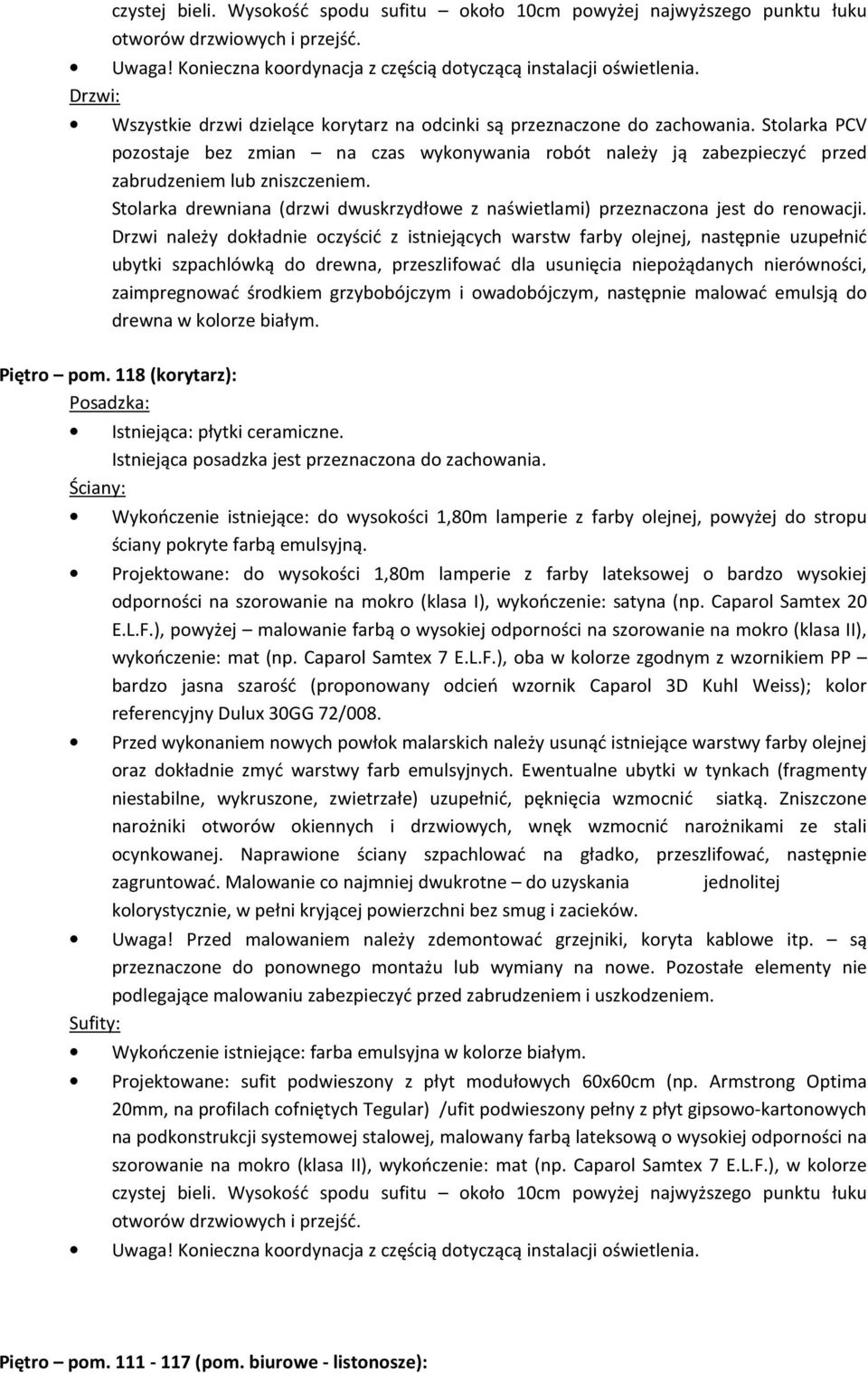

11 czystej bieli. Wysokość spodu sufitu około 10cm powyżej najwyższego punktu łuku otworów drzwiowych i przejść. Drzwi: Wszystkie drzwi dzielące korytarz na odcinki są przeznaczone do zachowania. Stolarka PCV pozostaje bez zmian na czas wykonywania robót należy ją zabezpieczyć przed zabrudzeniem lub zniszczeniem. Stolarka drewniana (drzwi dwuskrzydłowe z naświetlami) przeznaczona jest do renowacji. Drzwi należy dokładnie oczyścić z istniejących warstw farby olejnej, następnie uzupełnić ubytki szpachlówką do drewna, przeszlifować dla usunięcia niepożądanych nierówności, zaimpregnować środkiem grzybobójczym i owadobójczym, następnie malować emulsją do drewna w kolorze białym. Piętro pom. 118 (korytarz): Istniejąca: płytki ceramiczne. Istniejąca posadzka jest przeznaczona do zachowania. Wykończenie istniejące: do wysokości 1,80m lamperie z farby olejnej, powyżej do stropu ściany pokryte farbą emulsyjną. Projektowane: do wysokości 1,80m lamperie z farby lateksowej o bardzo wysokiej odporności na szorowanie na mokro (klasa I), wykończenie: satyna (np. Caparol Samtex 20 E.L.F.), powyżej malowanie farbą o wysokiej odporności na szorowanie na mokro (klasa II), wykończenie: mat (np. Caparol Samtex 7 E.L.F.), oba w kolorze zgodnym z wzornikiem PP Przed wykonaniem nowych powłok malarskich należy usunąć istniejące warstwy farby olejnej oraz dokładnie zmyć warstwy farb emulsyjnych. Ewentualne ubytki w tynkach (fragmenty niestabilne, wykruszone, zwietrzałe) uzupełnić, pęknięcia wzmocnić siatką. Zniszczone narożniki otworów okiennych i drzwiowych, wnęk wzmocnić narożnikami ze stali ocynkowanej. Naprawione ściany szpachlować na gładko, przeszlifować, następnie zagruntować. Malowanie co najmniej dwukrotne do uzyskania jednolitej kolorystycznie, w pełni kryjącej powierzchni bez smug i zacieków. Uwaga! Przed malowaniem należy zdemontować grzejniki, koryta kablowe itp. są przeznaczone do ponownego montażu lub wymiany na nowe. Pozostałe elementy nie podlegające malowaniu zabezpieczyć przed zabrudzeniem i uszkodzeniem. Wykończenie istniejące: farba emulsyjna w kolorze białym. Projektowane: sufit podwieszony z płyt modułowych 60x60cm (np. Armstrong Optima 20mm, na profilach cofniętych Tegular) /ufit podwieszony pełny z płyt gipsowo-kartonowych na podkonstrukcji systemowej stalowej, malowany farbą lateksową o wysokiej odporności na szorowanie na mokro (klasa II), wykończenie: mat (np. Caparol Samtex 7 E.L.F.), w kolorze czystej bieli. Wysokość spodu sufitu około 10cm powyżej najwyższego punktu łuku otworów drzwiowych i przejść. Piętro pom (pom. biurowe - listonosze):

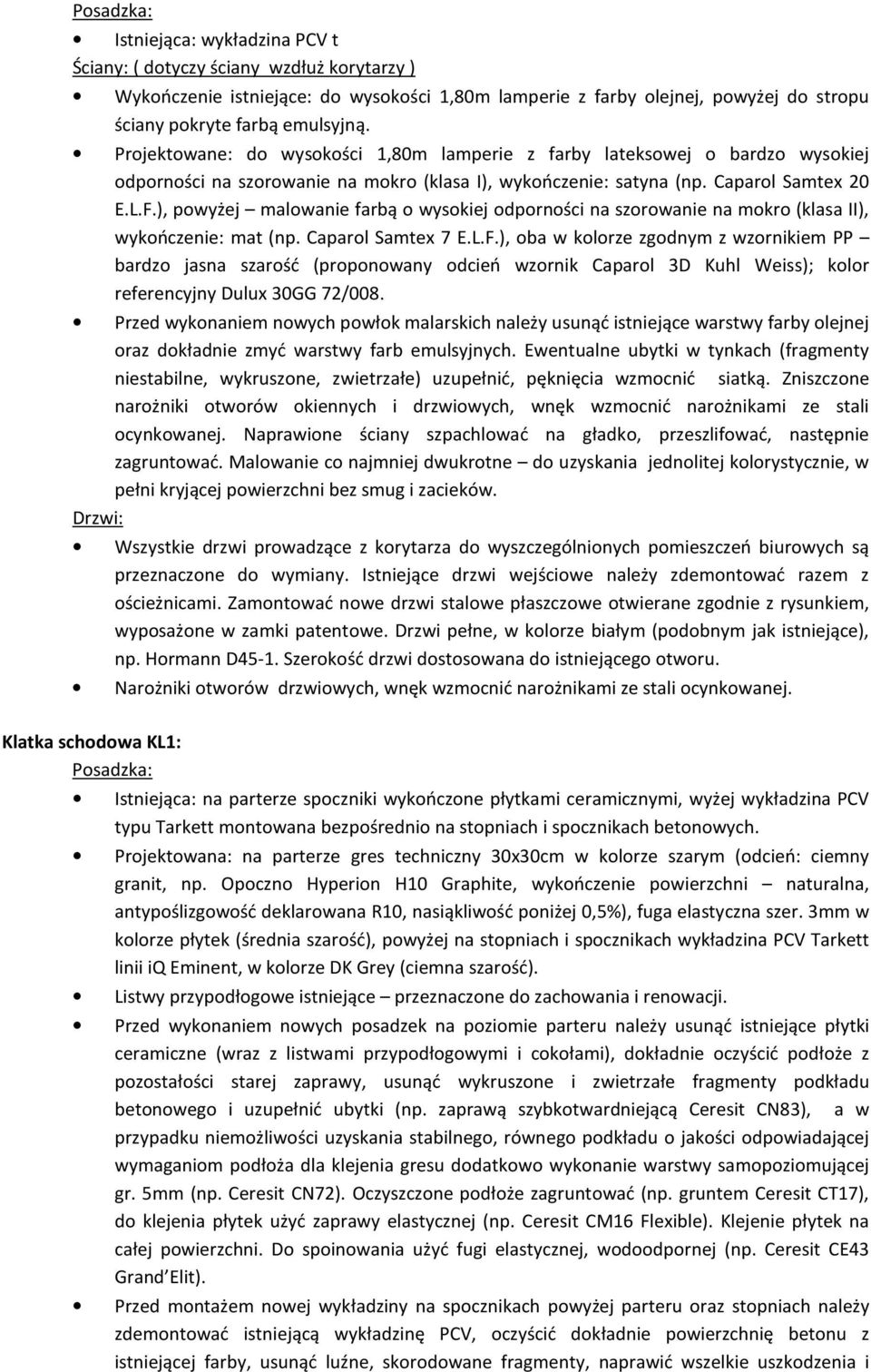

12 Istniejąca: wykładzina PCV t ( dotyczy ściany wzdłuż korytarzy ) Wykończenie istniejące: do wysokości 1,80m lamperie z farby olejnej, powyżej do stropu ściany pokryte farbą emulsyjną. Projektowane: do wysokości 1,80m lamperie z farby lateksowej o bardzo wysokiej odporności na szorowanie na mokro (klasa I), wykończenie: satyna (np. Caparol Samtex 20 E.L.F.), powyżej malowanie farbą o wysokiej odporności na szorowanie na mokro (klasa II), wykończenie: mat (np. Caparol Samtex 7 E.L.F.), oba w kolorze zgodnym z wzornikiem PP Przed wykonaniem nowych powłok malarskich należy usunąć istniejące warstwy farby olejnej oraz dokładnie zmyć warstwy farb emulsyjnych. Ewentualne ubytki w tynkach (fragmenty niestabilne, wykruszone, zwietrzałe) uzupełnić, pęknięcia wzmocnić siatką. Zniszczone narożniki otworów okiennych i drzwiowych, wnęk wzmocnić narożnikami ze stali ocynkowanej. Naprawione ściany szpachlować na gładko, przeszlifować, następnie zagruntować. Malowanie co najmniej dwukrotne do uzyskania jednolitej kolorystycznie, w pełni kryjącej powierzchni bez smug i zacieków. Drzwi: Wszystkie drzwi prowadzące z korytarza do wyszczególnionych pomieszczeń biurowych są przeznaczone do wymiany. Istniejące drzwi wejściowe należy zdemontować razem z ościeżnicami. Zamontować nowe drzwi stalowe płaszczowe otwierane zgodnie z rysunkiem, wyposażone w zamki patentowe. Drzwi pełne, w kolorze białym (podobnym jak istniejące), np. Hormann D45-1. Szerokość drzwi dostosowana do istniejącego otworu. Narożniki otworów drzwiowych, wnęk wzmocnić narożnikami ze stali ocynkowanej. Klatka schodowa KL1: Istniejąca: na parterze spoczniki wykończone płytkami ceramicznymi, wyżej wykładzina PCV typu Tarkett montowana bezpośrednio na stopniach i spocznikach betonowych. Projektowana: na parterze gres techniczny 30x30cm w kolorze szarym (odcień: ciemny granit, np. Opoczno Hyperion H10 Graphite, wykończenie powierzchni naturalna, antypoślizgowość deklarowana R10, nasiąkliwość poniżej 0,5%), fuga elastyczna szer. 3mm w kolorze płytek (średnia szarość), powyżej na stopniach i spocznikach wykładzina PCV Tarkett linii iq Eminent, w kolorze DK Grey (ciemna szarość). Listwy przypodłogowe istniejące przeznaczone do zachowania i renowacji. Przed wykonaniem nowych posadzek na poziomie parteru należy usunąć istniejące płytki ceramiczne (wraz z listwami przypodłogowymi i cokołami), dokładnie oczyścić podłoże z pozostałości starej zaprawy, usunąć wykruszone i zwietrzałe fragmenty podkładu betonowego i uzupełnić ubytki (np. zaprawą szybkotwardniejącą Ceresit CN83), a w przypadku niemożliwości uzyskania stabilnego, równego podkładu o jakości odpowiadającej wymaganiom podłoża dla klejenia gresu dodatkowo wykonanie warstwy samopoziomującej gr. 5mm (np. Ceresit CN72). Oczyszczone podłoże zagruntować (np. gruntem Ceresit CT17), do klejenia płytek użyć zaprawy elastycznej (np. Ceresit CM16 Flexible). Klejenie płytek na całej powierzchni. Do spoinowania użyć fugi elastycznej, wodoodpornej (np. Ceresit CE43 Grand Elit). Przed montażem nowej wykładziny na spocznikach powyżej parteru oraz stopniach należy zdemontować istniejącą wykładzinę PCV, oczyścić dokładnie powierzchnię betonu z istniejącej farby, usunąć luźne, skorodowane fragmenty, naprawić wszelkie uszkodzenia i

13 ubytki w systemie do renowacji betonu (np. Ceresit PCC), powierzchnię wyrównać. Malować farbą do betonu w kolorze jasnej szarości. Na tak przygotowany podkład montować wykładzinę PCV (w obrębie spoczników na całej powierzchni, na stopniach pozostawiając od strony ściany i balustrady wolny pas o szerokości 10cm. Istniejące cokoły drewniane dokładnie oczyścić z istniejącej farby, następnie uzupełnić ubytki szpachlówką do drewna (ewentualnie uzupełnić zniszczone fragmenty nowymi listwami wykonanymi na wzór istniejących), przeszlifować dla usunięcia niepożądanych nierówności, zaimpregnować środkiem grzybobójczym i owadobójczym, następnie malować emulsją do drewna w kolorze jasnej szarości. W przypadku, jeśli po zerwaniu istniejących wykładzin stwierdzony zostanie inny układ warstw niż opisany w projekcie należy skonsultować proponowane rozwiązanie z biurem projektów. Z uwagi na wymóg zachowania części istniejącej stolarki należy zwrócić szczególną uwagę na to, aby poziom nowych wykończonych posadzek był jednakowy z istniejącym. Wykończenie istniejące: do wysokości 1,40m lamperie z farby olejnej, powyżej do stropu ściany pokryte farbą emulsyjną. Projektowane: do wysokości 1,40m lamperie z farby lateksowej o bardzo wysokiej odporności na szorowanie na mokro (klasa I), wykończenie: satyna (np. Caparol Samtex 20 E.L.F.), powyżej malowanie farbą o wysokiej odporności na szorowanie na mokro (klasa II), wykończenie: mat (np. Caparol Samtex 7 E.L.F.), oba w kolorze zgodnym z wzornikiem PP Przed wykonaniem nowych powłok malarskich należy usunąć istniejące warstwy farby olejnej oraz dokładnie zmyć warstwy farb emulsyjnych. Ewentualne ubytki w tynkach (fragmenty niestabilne, wykruszone, zwietrzałe) uzupełnić, pęknięcia wzmocnić siatką. Zniszczone narożniki otworów okiennych i drzwiowych, wnęk wzmocnić narożnikami ze stali ocynkowanej. Naprawione ściany szpachlować na gładko, przeszlifować, następnie zagruntować. Malowanie co najmniej dwukrotne do uzyskania jednolitej kolorystycznie, w pełni kryjącej powierzchni bez smug i zacieków. Uwaga! Przed malowaniem należy zdemontować grzejniki, koryta kablowe itp. są przeznaczone do ponownego montażu lub wymiany na nowe. Pozostałe elementy nie podlegające malowaniu zabezpieczyć przed zabrudzeniem i uszkodzeniem. Wykończenie istniejące: farba emulsyjna w kolorze białym Projektowane: malowanie farbą lateksową o wysokiej odporności na szorowanie na mokro (klasa II), wykończenie: mat (np. Caparol Samtex 7 E.L.F.), w kolorze zgodnym z wzornikiem PP czysta biel. uzupełnić, pęknięcia wzmocnić siatką. Naprawione podłoże szpachlować na gładko, przeszlifować, następnie zagruntować. Malowanie co najmniej dwukrotne do uzyskania jednolitej kolorystycznie, w pełni kryjącej powierzchni bez smug i zacieków. Drzwi: Stolarka drewniana (drzwi dwuskrzydłowe z naświetlami) przeznaczona jest do renowacji. Drzwi należy dokładnie oczyścić z istniejących warstw farby olejnej, następnie uzupełnić ubytki szpachlówką do drewna, przeszlifować dla usunięcia niepożądanych nierówności,

14 zaimpregnować środkiem grzybobójczym i owadobójczym, następnie malować emulsją do drewna w kolorze białym. Pozostałe elementy: Istniejące balustrady stalowe z pochwytami drewnianymi są przeznaczone do zachowania i renowacji. Balustrady należy dokładnie oczyścić z istniejących warstw farby olejnej, następnie uzupełnić ubytki w pochwytach szpachlówką do drewna, przeszlifować dla usunięcia niepożądanych nierówności, pochwyty zaimpregnować środkiem grzybobójczym i owadobójczym, malować emulsją do drewna w kolorze ciemnej szarości (grafit). Elementy stalowe po oczyszczeniu malować farbą do metalu kolorystyka jak wyżej. Powyżej grzejników zamontować nowoprojektowane półki o szerokości 20cm (na cała szerokość grzejnika z zapasem 10cm z każdej strony, wykonane z drewna, impregnowane i malowane emulsją do drewna kolorystyka jak dla pochwytów. Klatka schodowa KL2: Istniejąca: na parterze spoczniki wykończone płytkami ceramicznymi, wyżej wykładzina PCV typu Tarkett montowana bezpośrednio na stopniach i spocznikach drewnianych (konstrukcja. Projektowana: na parterze gres techniczny 30x30cm w kolorze szarym (odcień: ciemny granit, np. Opoczno Hyperion H10 Graphite, wykończenie powierzchni naturalna, antypoślizgowość deklarowana R10, nasiąkliwość poniżej 0,5%), fuga elastyczna szer. 3mm w kolorze płytek (średnia szarość), powyżej na stopniach i spocznikach wykładzina PCV Tarkett linii iq Eminent, w kolorze DK Grey (ciemna szarość). Listwy przypodłogowe istniejące przeznaczone do zachowania i renowacji. Przed wykonaniem nowych posadzek na poziomie parteru należy usunąć istniejące płytki ceramiczne (wraz z listwami przypodłogowymi i cokołami), dokładnie oczyścić podłoże z pozostałości starej zaprawy, usunąć wykruszone i zwietrzałe fragmenty podkładu betonowego i uzupełnić ubytki (np. zaprawą szybkotwardniejącą Ceresit CN83), a w przypadku niemożliwości uzyskania stabilnego, równego podkładu o jakości odpowiadającej wymaganiom podłoża dla klejenia gresu dodatkowo wykonanie warstwy samopoziomującej gr. 5mm (np. Ceresit CN72). Oczyszczone podłoże zagruntować (np. gruntem Ceresit CT17), do klejenia płytek użyć zaprawy elastycznej (np. Ceresit CM16 Flexible). Klejenie płytek na całej powierzchni. Do spoinowania użyć fugi elastycznej, wodoodpornej (np. Ceresit CE43 Grand Elit). Przed montażem nowej wykładziny na spocznikach powyżej parteru oraz stopniach należy zdemontować istniejącą wykładzinę PCV, oczyścić dokładnie powierzchnię betonu z istniejącej farby, usunąć luźne, skorodowane fragmenty, naprawić wszelkie uszkodzenia i ubytki w systemie do renowacji betonu (np. Ceresit PCC), powierzchnię wyrównać. Malować farbą do betonu w kolorze jasnej szarości (kolorystyka po uzgodnieniu z Wojewódzkim Konserwatorem Zabytków). Na tak przygotowany podkład montować wykładzinę PCV (w obrębie spoczników na całej powierzchni, na stopniach pozostawiając od strony ściany i balustrady wolny pas o szerokości 10cm. Istniejące cokoły drewniane dokładnie oczyścić z istniejącej farby, następnie uzupełnić ubytki szpachlówką do drewna (ewentualnie uzupełnić zniszczone fragmenty nowymi listwami wykonanymi na wzór istniejących), przeszlifować dla usunięcia niepożądanych nierówności, zaimpregnować środkiem grzybobójczym i owadobójczym, następnie malować emulsją do drewna w kolorze jasnej szarości.

15 W przypadku, jeśli po zerwaniu istniejących wykładzin stwierdzony zostanie inny układ warstw niż opisany w projekcie należy skonsultować proponowane rozwiązanie z biurem projektów. Z uwagi na wymóg zachowania części istniejącej stolarki należy zwrócić szczególną uwagę na to, aby poziom nowych wykończonych posadzek był jednakowy z istniejącym. Wykończenie istniejące: do wysokości 1,40m lamperie z farby olejnej, powyżej do stropu ściany pokryte farbą emulsyjną. Projektowane: do wysokości 1,40m lamperie z farby lateksowej o bardzo wysokiej odporności na szorowanie na mokro (klasa I), wykończenie: satyna (np. Caparol Samtex 20 E.L.F.), powyżej malowanie farbą o wysokiej odporności na szorowanie na mokro (klasa II), wykończenie: mat (np. Caparol Samtex 7 E.L.F.), oba w kolorze zgodnym z wzornikiem PP Przed wykonaniem nowych powłok malarskich należy usunąć istniejące warstwy farby olejnej oraz dokładnie zmyć warstwy farb emulsyjnych. Ewentualne ubytki w tynkach (fragmenty niestabilne, wykruszone, zwietrzałe) uzupełnić, pęknięcia wzmocnić siatką. Zniszczone narożniki otworów okiennych i drzwiowych, wnęk wzmocnić narożnikami ze stali ocynkowanej. Naprawione ściany szpachlować na gładko, przeszlifować, następnie zagruntować. Malowanie co najmniej dwukrotne do uzyskania jednolitej kolorystycznie, w pełni kryjącej powierzchni bez smug i zacieków. Uwaga! Przed malowaniem należy zdemontować grzejniki, koryta kablowe itp. są przeznaczone do ponownego montażu lub wymiany na nowe. Pozostałe elementy nie podlegające malowaniu zabezpieczyć przed zabrudzeniem i uszkodzeniem. Wykończenie istniejące: farba emulsyjna w kolorze białym Projektowane: malowanie farbą lateksową o wysokiej odporności na szorowanie na mokro (klasa II), wykończenie: mat (np. Caparol Samtex 7 E.L.F.), w kolorze zgodnym z wzornikiem PP czysta biel. uzupełnić, pęknięcia wzmocnić siatką. Naprawione podłoże szpachlować na gładko, przeszlifować, następnie zagruntować. Malowanie co najmniej dwukrotne do uzyskania jednolitej kolorystycznie, w pełni kryjącej powierzchni bez smug i zacieków. Drzwi: Stolarka drewniana (drzwi dwuskrzydłowe z naświetlami) przeznaczona jest do renowacji. Drzwi należy dokładnie oczyścić z istniejących warstw farby olejnej, następnie uzupełnić ubytki szpachlówką do drewna, przeszlifować dla usunięcia niepożądanych nierówności, zaimpregnować środkiem grzybobójczym i owadobójczym, następnie malować emulsją do drewna w kolorze białym. Istniejąca witryna zamykająca wejście do klatki schodowej z korytarza na poziomie parteru jest przeznaczona do demontażu i zastąpienia witryną PCV w kolorze białym, o wymiarach całkowitych dostosowanych do istniejącego otworu. Podziały witryny zgodnie z rysunkiem. Drzwi wyposażone w samozamykacz, okucia dostosowane do podłączenia systemu kontroli dostępu. Pozostałe elementy: Istniejące balustrady stalowe z pochwytami drewnianymi są przeznaczone do zachowania i renowacji. Balustrady należy dokładnie oczyścić z istniejących warstw farby olejnej, następnie

16 uzupełnić ubytki w pochwytach szpachlówką do drewna, przeszlifować dla usunięcia niepożądanych nierówności, pochwyty zaimpregnować środkiem grzybobójczym i owadobójczym, malować emulsją do drewna w kolorze ciemnej szarości (grafit). Elementy stalowe po oczyszczeniu malować farbą do metalu kolorystyka jak wyżej. Powyżej grzejników zamontować nowoprojektowane półki o szerokości 20cm (na cała szerokość grzejnika z zapasem 10cm z każdej strony, wykonane z drewna, impregnowane i malowane emulsją do drewna kolorystyka jak dla pochwytów. Wycieraczka wpuszczana w posadzkę osuszająco czyszcząca (wkład osuszający tekstylny, wkład czyszczący z gumy zębatej) w ramce aluminiowej systemowej wpuszczanej w posadzkę na równo z płytkami. Wymiar 80x120 cm, część tekstylna w kolorze szarym, guma czarna. II p. pom. 209 (toaleta dla pracowników): Istniejąca: płytki ceramiczne Projektowana: gres techniczny 30x30cm w kolorze szarym (odcień: ciemny granit, np. Opoczno Hyperion H10 Graphite, wykończenie powierzchni naturalna, antypoślizgowość deklarowana R10, nasiąkliwość poniżej 0,5%), fuga elastyczna szer. 2mm w kolorze płytek (średnia szarość) Przed wykonaniem nowych posadzek należy usunąć istniejące płytki ceramiczne (wraz z listwami przypodłogowymi i cokołami), dokładnie oczyścić podłoże z pozostałości starej zaprawy, usunąć wykruszone i zwietrzałe fragmenty podkładu betonowego i uzupełnić ubytki (np. zaprawą szybkotwardniejącą Ceresit CN83), a w przypadku niemożliwości uzyskania stabilnego, równego podkładu o jakości odpowiadającej wymaganiom podłoża dla klejenia gresu dodatkowo wykonanie warstwy samopoziomującej gr. 5mm (np. Ceresit CN72). Oczyszczone podłoże zagruntować (np. gruntem Ceresit CT17), do klejenia płytek użyć zaprawy elastycznej (np. Ceresit CM16 Flexible). Klejenie płytek na całej powierzchni. Do spoinowania użyć fugi elastycznej, wodoodpornej (np. Ceresit CE43 Grand Elit). Uwaga! Przed wykonaniem posadzki na zagruntowanym podkładzie należy dodatkowo rozprowadzić warstwę izolacji p/wodnej w postaci folii w płynie (np. Ceresit CL 51), a narożniki i szczeliny zabezpieczyć taśmą uszczelniającą (np. Ceresit CL 152). Wpusty podłogowe wymienić na nowe wykonane ze stali nierdzewnej. Projektowane: do wysokości 2m płytki ceramiczne 20x20cm w kolorze białym (np. Opoczno Inwencja White), fugi elastyczne wodoodporne szer. 2mm, w kolorze białym. Powyżej malowanie farbą lateksową o wysokiej odporności na szorowanie na mokro (klasa II), wykończenie: mat (np. Caparol Samtex 7 E.L.F.), w kolorze czystej bieli. Przed wykonaniem nowych wykończeń ścian należy usunąć istniejące płytki ceramiczne, dokładnie oczyścić podłoże z pozostałości starej zaprawy i dokładnie zmyć warstwy farb uzupełnić, pęknięcia wzmocnić siatką. Zniszczone narożniki otworów okiennych i drzwiowych, wnęk wzmocnić narożnikami ze stali ocynkowanej. Naprawione ściany zagruntować (np. gruntem Ceresit CT17), do klejenia płytek użyć zaprawy elastycznej (np. Ceresit CM16 Flexible). Klejenie płytek na całej powierzchni. Do spoinowania użyć fugi elastycznej, wodoodpornej (np. Ceresit CE43 Grand Elit). Uwaga! Przed wykonaniem okładziny ściennej z płytek ceramicznych na zagruntowanym podkładzie należy dodatkowo rozprowadzić warstwę izolacji p/wodnej w postaci folii w płynie (np. Ceresit CL 51), a narożniki i szczeliny zabezpieczyć taśmą uszczelniającą (np. Ceresit CL 152).

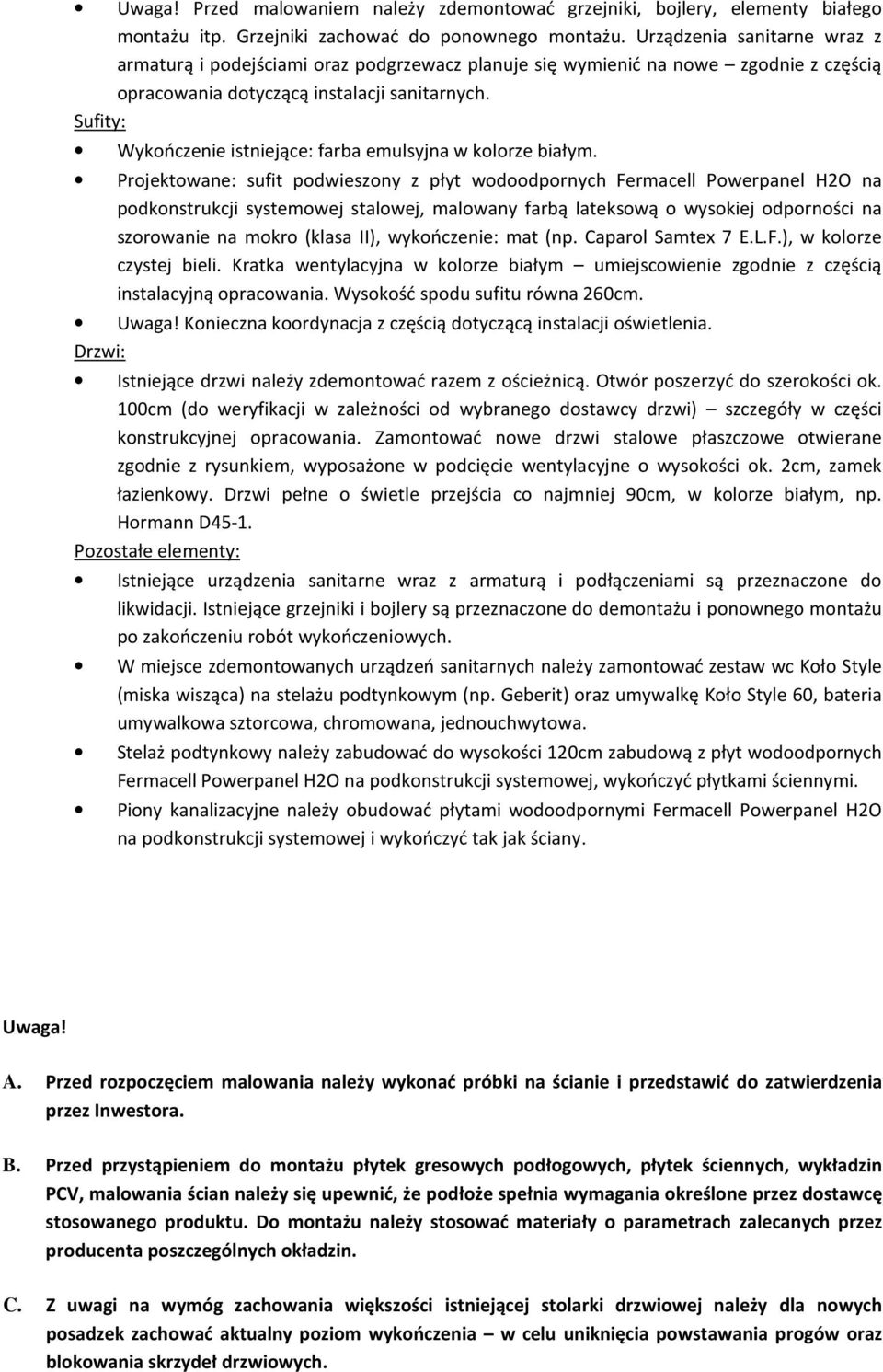

17 Uwaga! Przed malowaniem należy zdemontować grzejniki, bojlery, elementy białego montażu itp. Grzejniki zachować do ponownego montażu. Urządzenia sanitarne wraz z armaturą i podejściami oraz podgrzewacz planuje się wymienić na nowe zgodnie z częścią opracowania dotyczącą instalacji sanitarnych. Wykończenie istniejące: farba emulsyjna w kolorze białym. Projektowane: sufit podwieszony z płyt wodoodpornych Fermacell Powerpanel H2O na podkonstrukcji systemowej stalowej, malowany farbą lateksową o wysokiej odporności na szorowanie na mokro (klasa II), wykończenie: mat (np. Caparol Samtex 7 E.L.F.), w kolorze czystej bieli. Kratka wentylacyjna w kolorze białym umiejscowienie zgodnie z częścią instalacyjną opracowania. Wysokość spodu sufitu równa 260cm. Drzwi: Istniejące drzwi należy zdemontować razem z ościeżnicą. Otwór poszerzyć do szerokości ok. 100cm (do weryfikacji w zależności od wybranego dostawcy drzwi) szczegóły w części konstrukcyjnej opracowania. Zamontować nowe drzwi stalowe płaszczowe otwierane zgodnie z rysunkiem, wyposażone w podcięcie wentylacyjne o wysokości ok. 2cm, zamek łazienkowy. Drzwi pełne o świetle przejścia co najmniej 90cm, w kolorze białym, np. Hormann D45-1. Pozostałe elementy: Istniejące urządzenia sanitarne wraz z armaturą i podłączeniami są przeznaczone do likwidacji. Istniejące grzejniki i bojlery są przeznaczone do demontażu i ponownego montażu po zakończeniu robót wykończeniowych. W miejsce zdemontowanych urządzeń sanitarnych należy zamontować zestaw wc Koło Style (miska wisząca) na stelażu podtynkowym (np. Geberit) oraz umywalkę Koło Style 60, bateria umywalkowa sztorcowa, chromowana, jednouchwytowa. Stelaż podtynkowy należy zabudować do wysokości 120cm zabudową z płyt wodoodpornych Fermacell Powerpanel H2O na podkonstrukcji systemowej, wykończyć płytkami ściennymi. Piony kanalizacyjne należy obudować płytami wodoodpornymi Fermacell Powerpanel H2O na podkonstrukcji systemowej i wykończyć tak jak ściany. Uwaga! A. Przed rozpoczęciem malowania należy wykonać próbki na ścianie i przedstawić do zatwierdzenia przez Inwestora. B. Przed przystąpieniem do montażu płytek gresowych podłogowych, płytek ściennych, wykładzin PCV, malowania ścian należy się upewnić, że podłoże spełnia wymagania określone przez dostawcę stosowanego produktu. Do montażu należy stosować materiały o parametrach zalecanych przez producenta poszczególnych okładzin. C. Z uwagi na wymóg zachowania większości istniejącej stolarki drzwiowej należy dla nowych posadzek zachować aktualny poziom wykończenia w celu uniknięcia powstawania progów oraz blokowania skrzydeł drzwiowych.

18 D. Na łączeniu różnych typów posadzek (wykładzina / gres) należy stosować aluminiowe listwy przejściowe, w przypadku niewielkich różnic poziomu aluminiowe listwy najazdowe. E. Wszystkie wymienione w niniejszej dokumentacji materiały i systemy można zastąpić równoważnymi, o parametrach nie gorszych niż projektowane, pod warunkiem uzyskania zgody ze strony Inwestora lub biura projektów. F. Po zakończeniu robót należy w miejscach zgodnych z poprzednią lokalizacją zamontować piktogramy znakujące kierunki dróg ewakuacyjnych, wyjść ewakuacyjnych, tablice ostrzegawcze itp.
