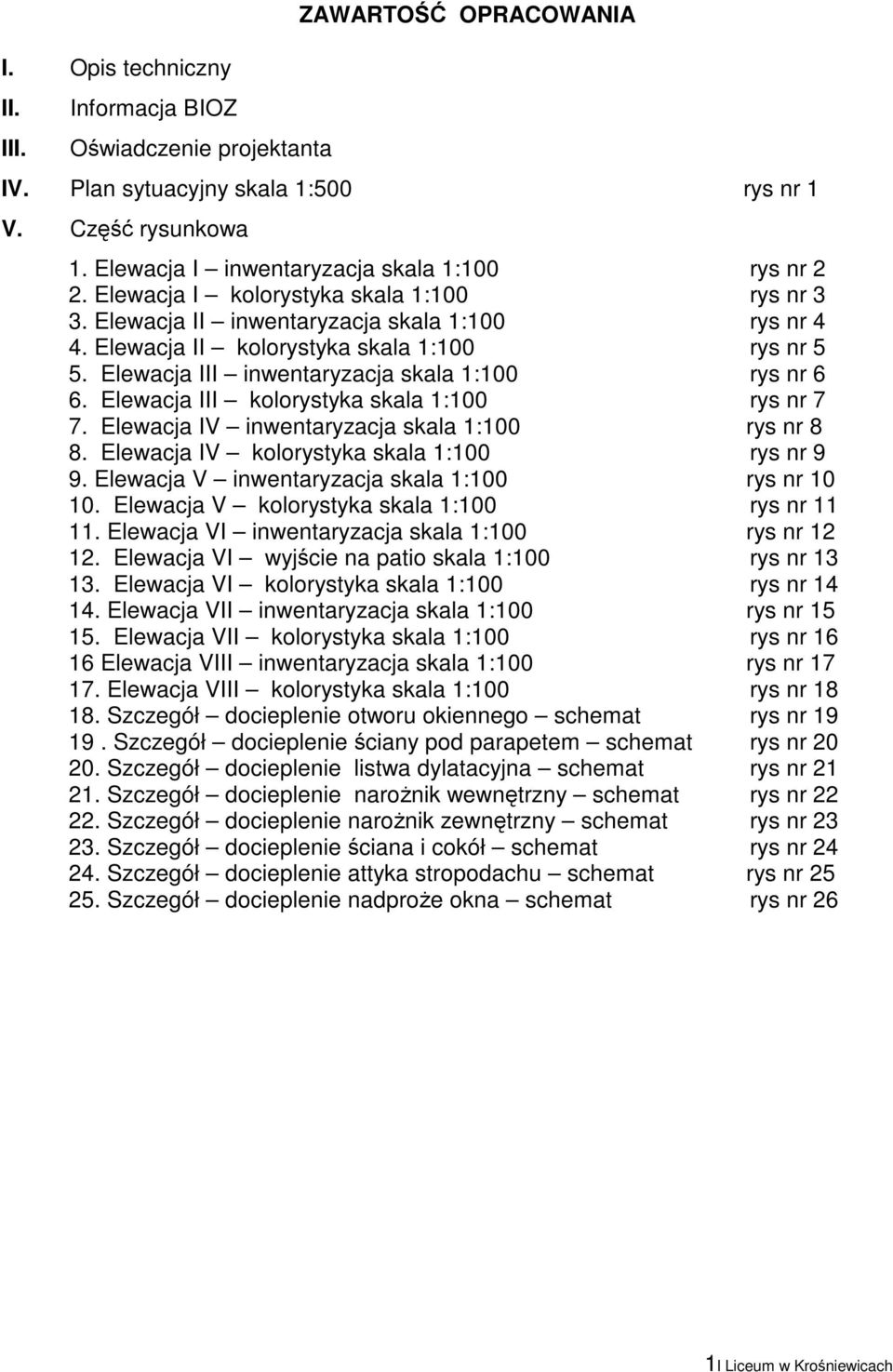

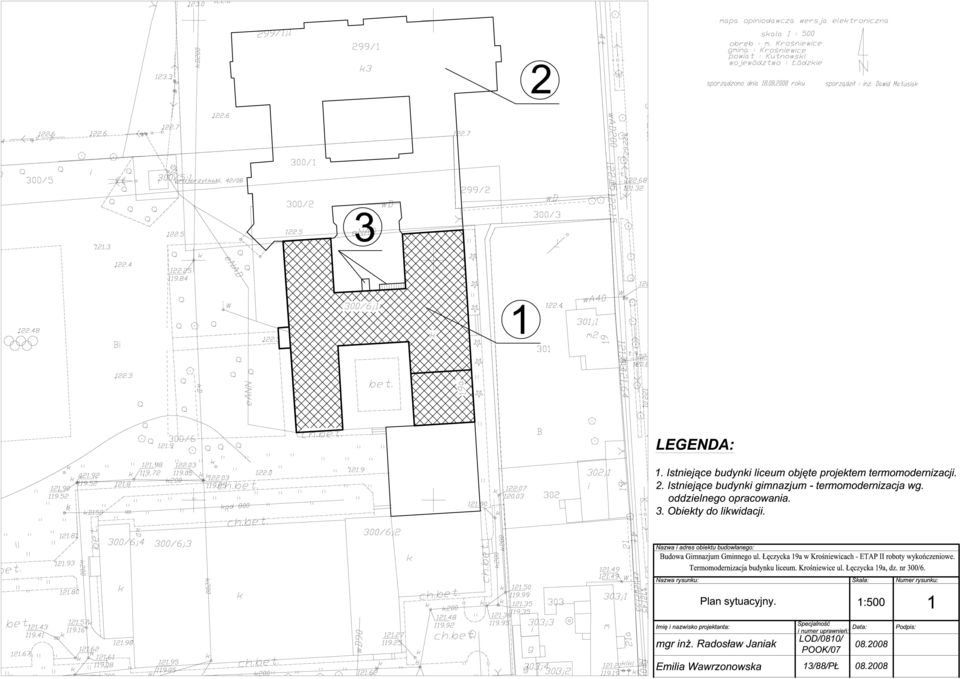

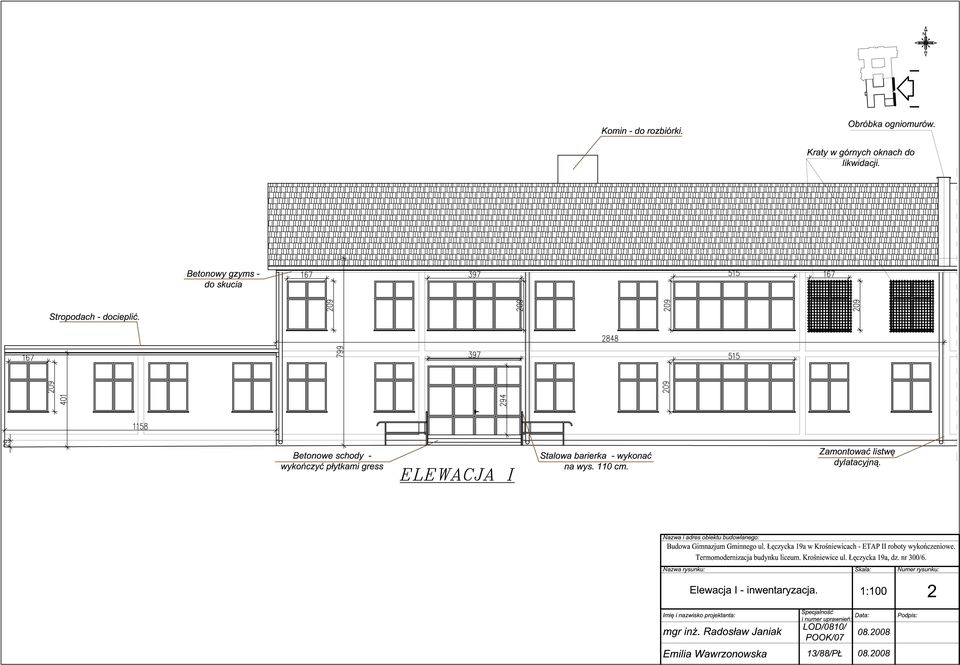

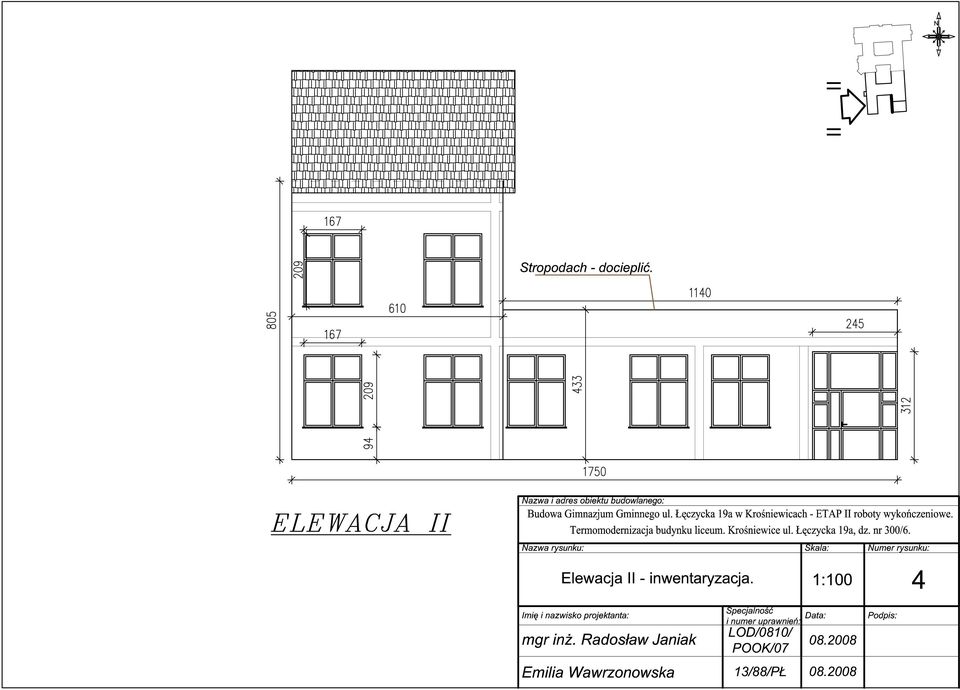

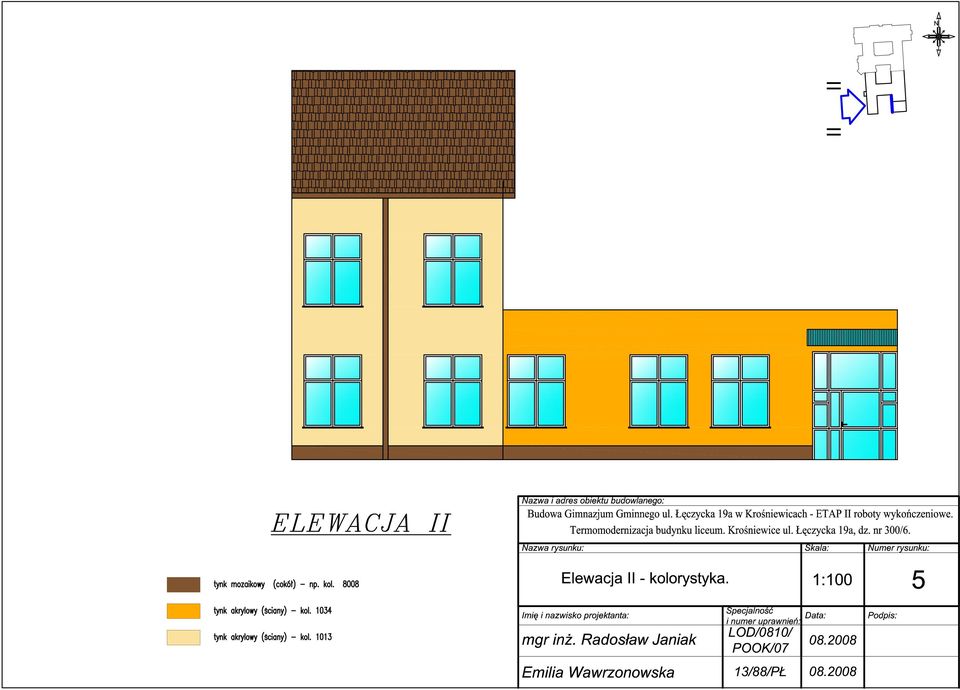

1 I. Opis techniczny II. III. Informacja BIOZ Oświadczenie projektanta ZAWARTOŚĆ OPRACOWANIA IV. Plan sytuacyjny skala 1:500 rys nr 1 V. Część rysunkowa 1. Elewacja I inwentaryzacja skala 1:100 rys nr 2 2. Elewacja I kolorystyka skala 1:100 rys nr 3 3. Elewacja II inwentaryzacja skala 1:100 rys nr 4 4. Elewacja II kolorystyka skala 1:100 rys nr 5 5. Elewacja III inwentaryzacja skala 1:100 rys nr 6 6. Elewacja III kolorystyka skala 1:100 rys nr 7 7. Elewacja IV inwentaryzacja skala 1:100 rys nr 8 8. Elewacja IV kolorystyka skala 1:100 rys nr 9 9. Elewacja V inwentaryzacja skala 1:100 rys nr Elewacja V kolorystyka skala 1:100 rys nr Elewacja VI inwentaryzacja skala 1:100 rys nr Elewacja VI wyjście na patio skala 1:100 rys nr Elewacja VI kolorystyka skala 1:100 rys nr Elewacja VII inwentaryzacja skala 1:100 rys nr Elewacja VII kolorystyka skala 1:100 rys nr Elewacja VIII inwentaryzacja skala 1:100 rys nr Elewacja VIII kolorystyka skala 1:100 rys nr Szczegół docieplenie otworu okiennego schemat rys nr Szczegół docieplenie ściany pod parapetem schemat rys nr Szczegół docieplenie listwa dylatacyjna schemat rys nr Szczegół docieplenie naroŝnik wewnętrzny schemat rys nr Szczegół docieplenie naroŝnik zewnętrzny schemat rys nr Szczegół docieplenie ściana i cokół schemat rys nr Szczegół docieplenie attyka stropodachu schemat rys nr Szczegół docieplenie nadproŝe okna schemat rys nr 26 1l Liceum w Krośniewicach

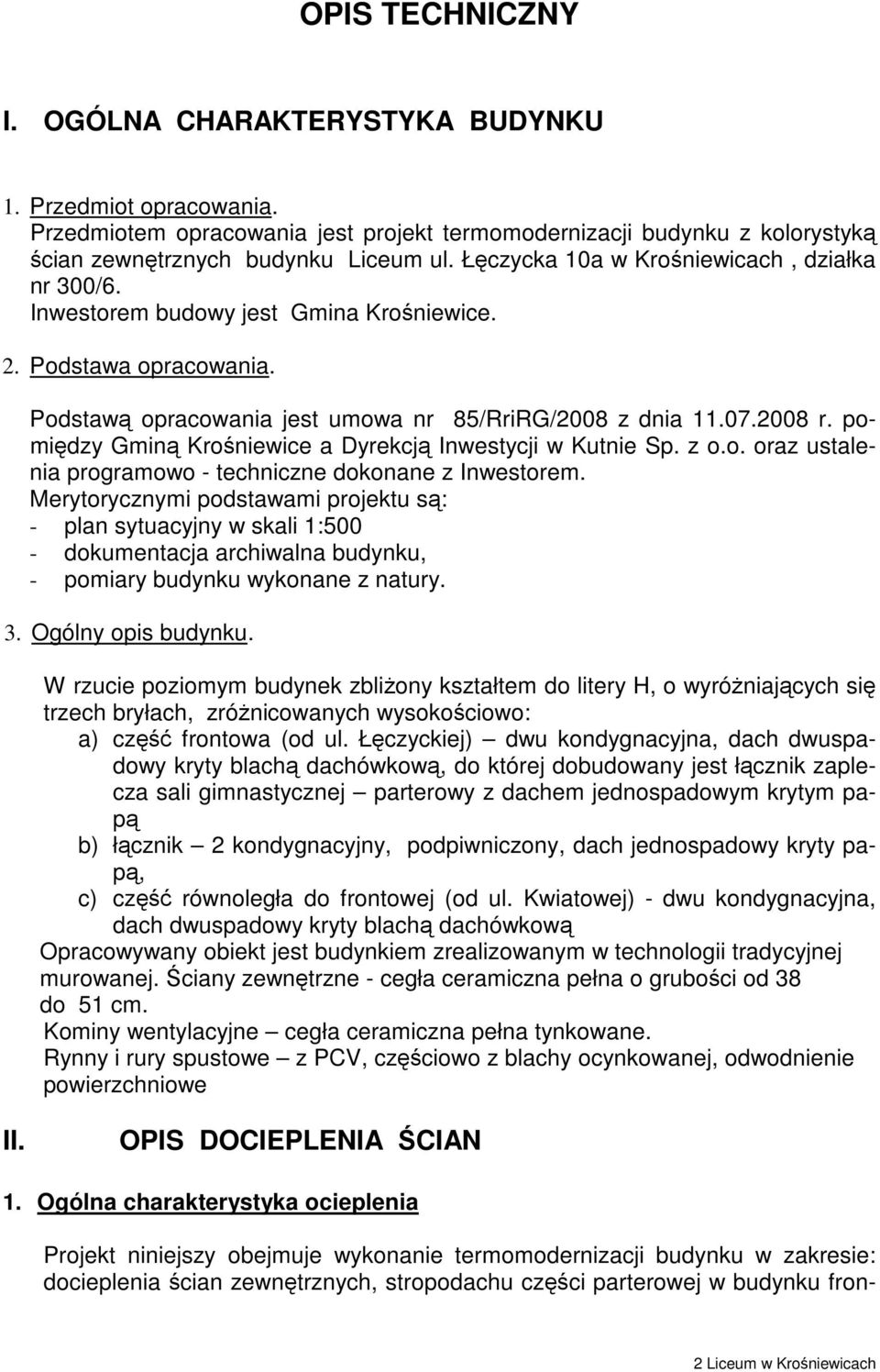

2 OPIS TECHNICZNY I. OGÓLNA CHARAKTERYSTYKA BUDYNKU 1. Przedmiot opracowania. Przedmiotem opracowania jest projekt termomodernizacji budynku z kolorystyką ścian zewnętrznych budynku Liceum ul. Łęczycka 10a w Krośniewicach, działka nr 300/6. Inwestorem budowy jest Gmina Krośniewice. 2. Podstawa opracowania. Podstawą opracowania jest umowa nr 85/RriRG/2008 z dnia r. pomiędzy Gminą Krośniewice a Dyrekcją Inwestycji w Kutnie Sp. z o.o. oraz ustalenia programowo - techniczne dokonane z Inwestorem. Merytorycznymi podstawami projektu są: - plan sytuacyjny w skali 1:500 - dokumentacja archiwalna budynku, - pomiary budynku wykonane z natury. 3. Ogólny opis budynku. W rzucie poziomym budynek zbliŝony kształtem do litery H, o wyróŝniających się trzech bryłach, zróŝnicowanych wysokościowo: a) część frontowa (od ul. Łęczyckiej) dwu kondygnacyjna, dach dwuspadowy kryty blachą dachówkową, do której dobudowany jest łącznik zaplecza sali gimnastycznej parterowy z dachem jednospadowym krytym papą b) łącznik 2 kondygnacyjny, podpiwniczony, dach jednospadowy kryty papą, c) część równoległa do frontowej (od ul. Kwiatowej) - dwu kondygnacyjna, dach dwuspadowy kryty blachą dachówkową Opracowywany obiekt jest budynkiem zrealizowanym w technologii tradycyjnej murowanej. Ściany zewnętrzne - cegła ceramiczna pełna o grubości od 38 do 51 cm. Kominy wentylacyjne cegła ceramiczna pełna tynkowane. Rynny i rury spustowe z PCV, częściowo z blachy ocynkowanej, odwodnienie powierzchniowe II. OPIS DOCIEPLENIA ŚCIAN 1. Ogólna charakterystyka ocieplenia Projekt niniejszy obejmuje wykonanie termomodernizacji budynku w zakresie: docieplenia ścian zewnętrznych, stropodachu części parterowej w budynku fron- 2 Liceum w Krośniewicach

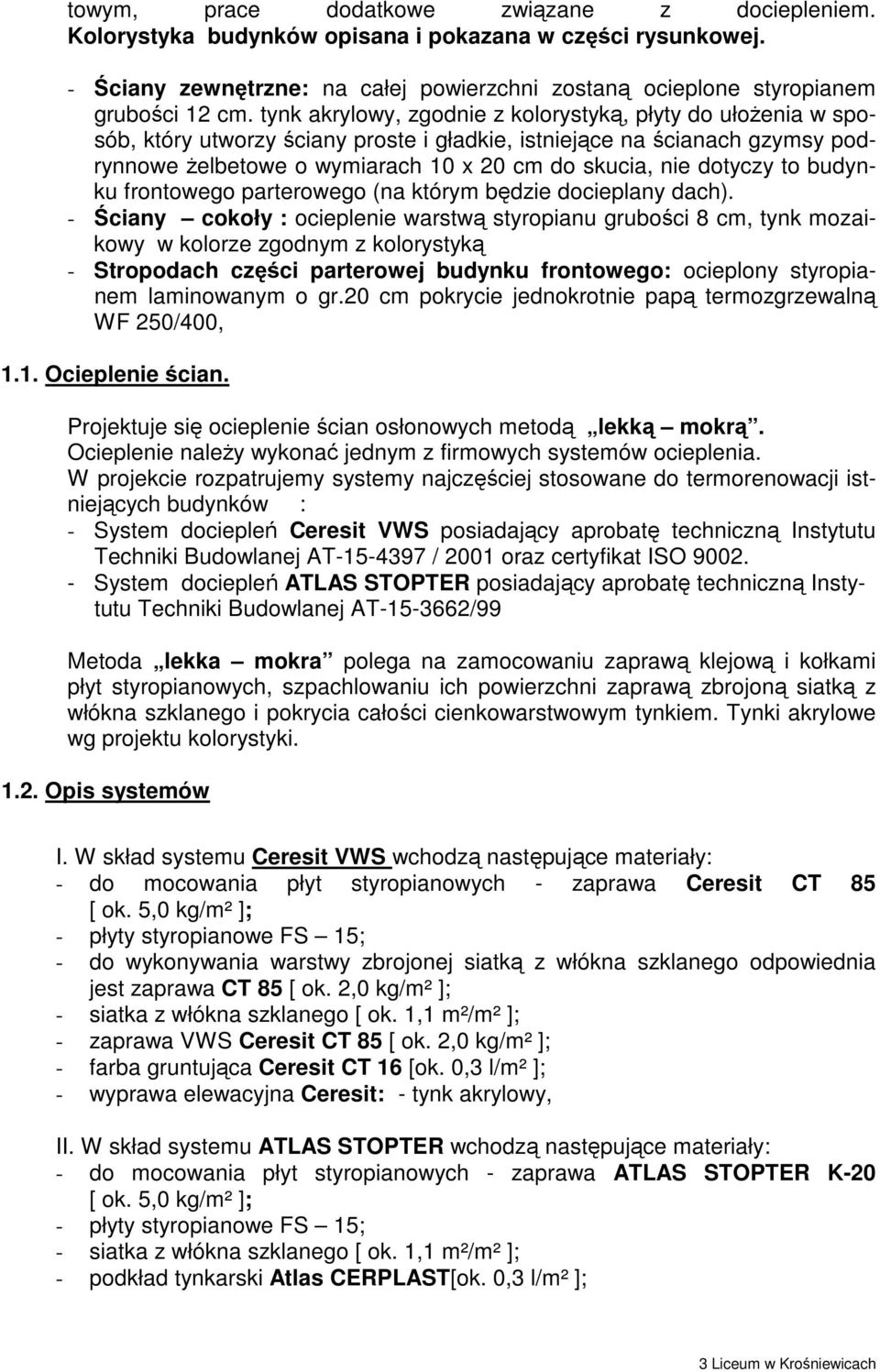

3 towym, prace dodatkowe związane z dociepleniem. Kolorystyka budynków opisana i pokazana w części rysunkowej. - Ściany zewnętrzne: na całej powierzchni zostaną ocieplone styropianem grubości 12 cm. tynk akrylowy, zgodnie z kolorystyką, płyty do ułoŝenia w sposób, który utworzy ściany proste i gładkie, istniejące na ścianach gzymsy podrynnowe Ŝelbetowe o wymiarach 10 x 20 cm do skucia, nie dotyczy to budynku frontowego parterowego (na którym będzie docieplany dach). - Ściany cokoły : ocieplenie warstwą styropianu grubości 8 cm, tynk mozaikowy w kolorze zgodnym z kolorystyką - Stropodach części parterowej budynku frontowego: ocieplony styropianem laminowanym o gr.20 cm pokrycie jednokrotnie papą termozgrzewalną WF 250/400, 1.1. Ocieplenie ścian. Projektuje się ocieplenie ścian osłonowych metodą lekką mokrą. Ocieplenie naleŝy wykonać jednym z firmowych systemów ocieplenia. W projekcie rozpatrujemy systemy najczęściej stosowane do termorenowacji istniejących budynków : - System dociepleń Ceresit VWS posiadający aprobatę techniczną Instytutu Techniki Budowlanej AT / 2001 oraz certyfikat ISO System dociepleń ATLAS STOPTER posiadający aprobatę techniczną Instytutu Techniki Budowlanej AT /99 Metoda lekka mokra polega na zamocowaniu zaprawą klejową i kołkami płyt styropianowych, szpachlowaniu ich powierzchni zaprawą zbrojoną siatką z włókna szklanego i pokrycia całości cienkowarstwowym tynkiem. Tynki akrylowe wg projektu kolorystyki Opis systemów I. W skład systemu Ceresit VWS wchodzą następujące materiały: - do mocowania płyt styropianowych - zaprawa Ceresit CT 85 [ ok. 5,0 kg/m² ]; - płyty styropianowe FS 15; - do wykonywania warstwy zbrojonej siatką z włókna szklanego odpowiednia jest zaprawa CT 85 [ ok. 2,0 kg/m² ]; - siatka z włókna szklanego [ ok. 1,1 m²/m² ]; - zaprawa VWS Ceresit CT 85 [ ok. 2,0 kg/m² ]; - farba gruntująca Ceresit CT 16 [ok. 0,3 l/m² ]; - wyprawa elewacyjna Ceresit: - tynk akrylowy, II. W skład systemu ATLAS STOPTER wchodzą następujące materiały: - do mocowania płyt styropianowych - zaprawa ATLAS STOPTER K-20 [ ok. 5,0 kg/m² ]; - płyty styropianowe FS 15; - siatka z włókna szklanego [ ok. 1,1 m²/m² ]; - podkład tynkarski Atlas CERPLAST[ok. 0,3 l/m² ]; 3 Liceum w Krośniewicach

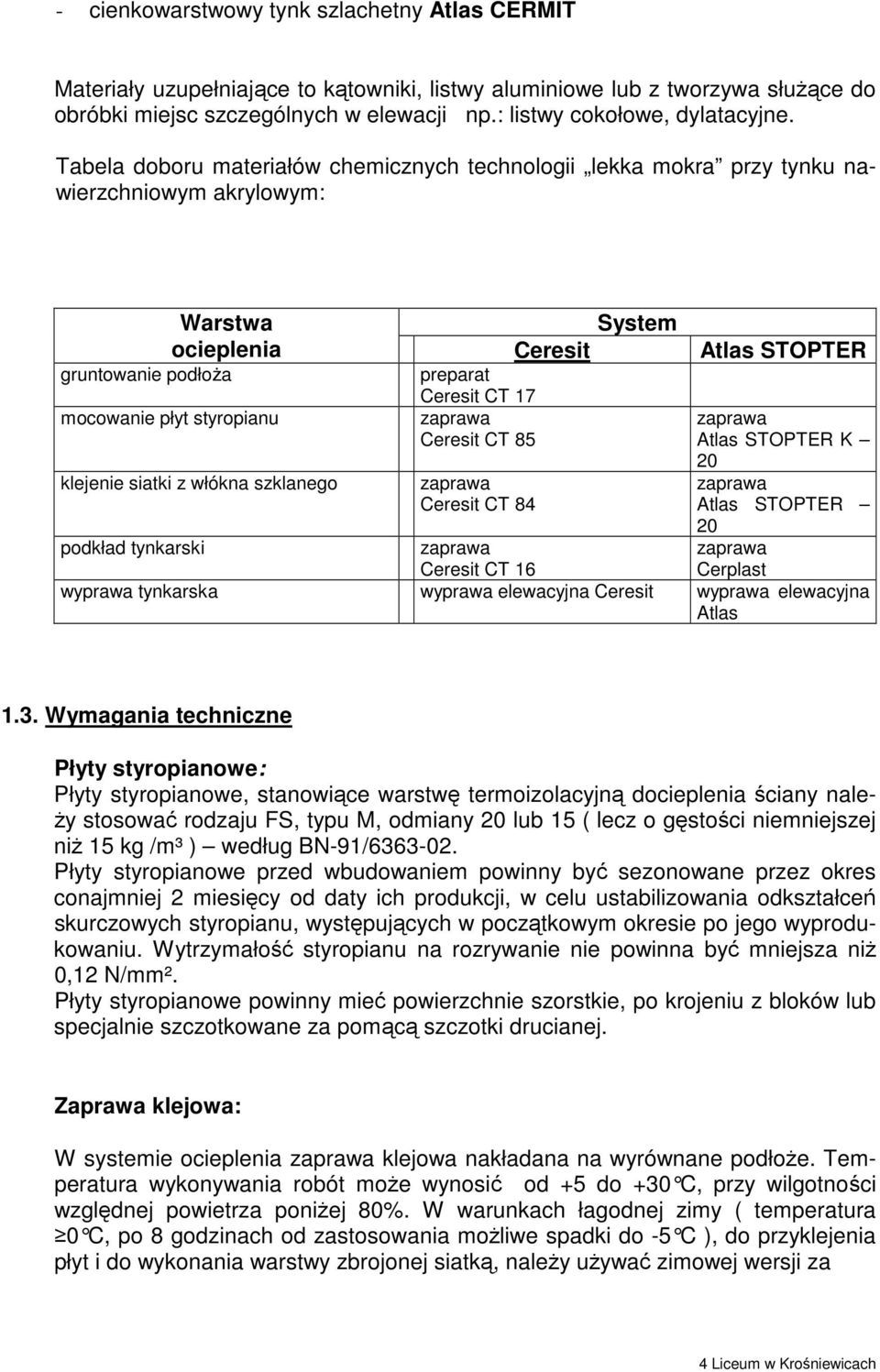

4 - cienkowarstwowy tynk szlachetny Atlas CERMIT Materiały uzupełniające to kątowniki, listwy aluminiowe lub z tworzywa słuŝące do obróbki miejsc szczególnych w elewacji np.: listwy cokołowe, dylatacyjne. Tabela doboru materiałów chemicznych technologii lekka mokra przy tynku nawierzchniowym akrylowym: gruntowanie podłoŝa Warstwa System ocieplenia Ceresit Atlas STOPTER mocowanie płyt styropianu klejenie siatki z włókna szklanego preparat Ceresit CT 17 zaprawa Ceresit CT 85 zaprawa Ceresit CT 84 zaprawa Atlas STOPTER K 20 zaprawa Atlas STOPTER 20 zaprawa Cerplast podkład tynkarski zaprawa Ceresit CT 16 wyprawa tynkarska wyprawa elewacyjna Ceresit wyprawa elewacyjna Atlas 1.3. Wymagania techniczne Płyty styropianowe: Płyty styropianowe, stanowiące warstwę termoizolacyjną docieplenia ściany nale- Ŝy stosować rodzaju FS, typu M, odmiany 20 lub 15 ( lecz o gęstości niemniejszej niŝ 15 kg /m³ ) według BN-91/ Płyty styropianowe przed wbudowaniem powinny być sezonowane przez okres conajmniej 2 miesięcy od daty ich produkcji, w celu ustabilizowania odkształceń skurczowych styropianu, występujących w początkowym okresie po jego wyprodukowaniu. Wytrzymałość styropianu na rozrywanie nie powinna być mniejsza niŝ 0,12 N/mm². Płyty styropianowe powinny mieć powierzchnie szorstkie, po krojeniu z bloków lub specjalnie szczotkowane za pomącą szczotki drucianej. Zaprawa klejowa: W systemie ocieplenia zaprawa klejowa nakładana na wyrównane podłoŝe. Temperatura wykonywania robót moŝe wynosić od +5 do +30 C, przy wilgotności względnej powietrza poniŝej 80%. W warunkach łagodnej zimy ( temperatura 0 C, po 8 godzinach od zastosowania moŝliwe spadki do -5 C ), do przyklejenia płyt i do wykonania warstwy zbrojonej siatką, naleŝy uŝywać zimowej wersji za 4 Liceum w Krośniewicach

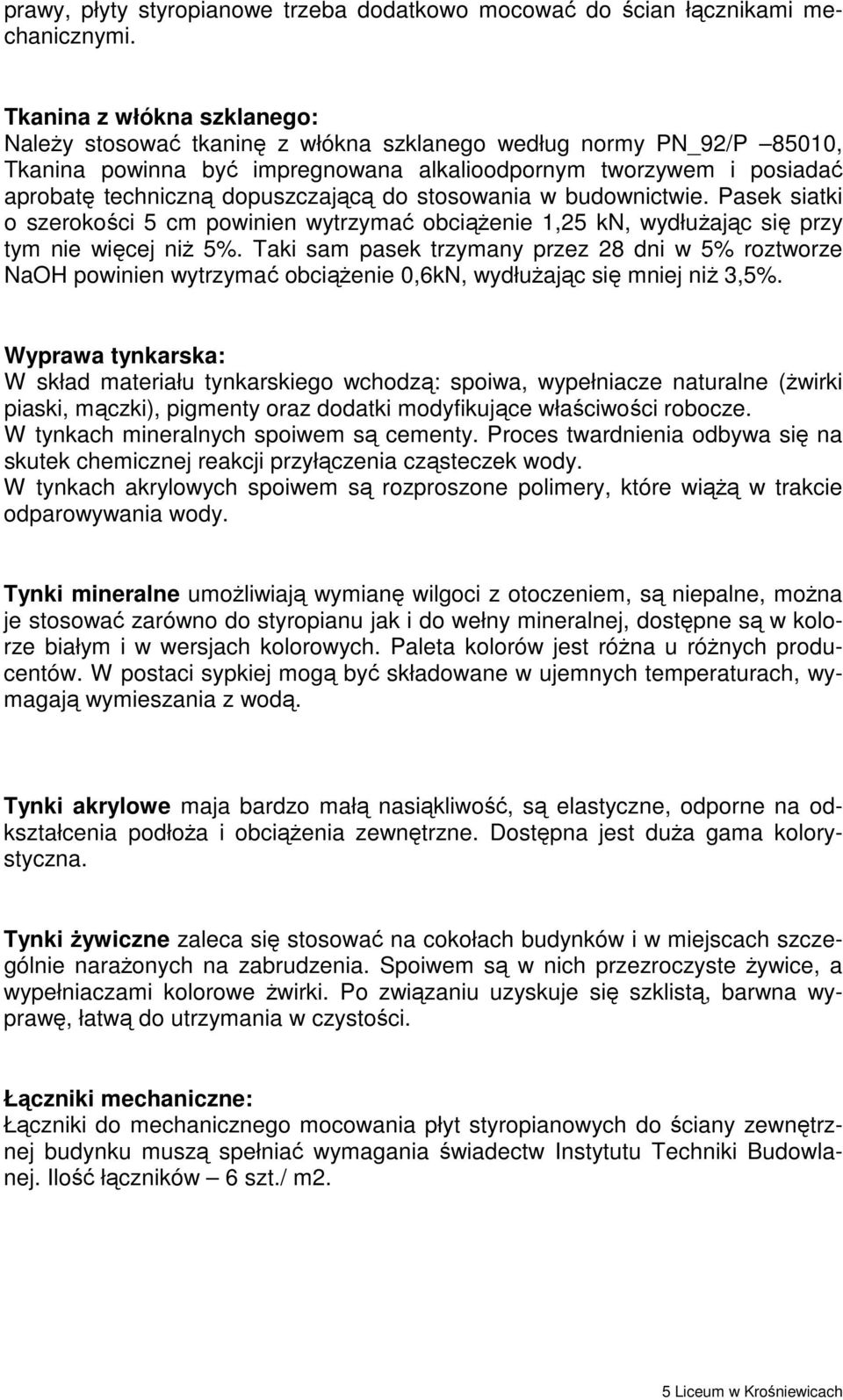

5 prawy, płyty styropianowe trzeba dodatkowo mocować do ścian łącznikami mechanicznymi. Tkanina z włókna szklanego: NaleŜy stosować tkaninę z włókna szklanego według normy PN_92/P 85010, Tkanina powinna być impregnowana alkalioodpornym tworzywem i posiadać aprobatę techniczną dopuszczającą do stosowania w budownictwie. Pasek siatki o szerokości 5 cm powinien wytrzymać obciąŝenie 1,25 kn, wydłuŝając się przy tym nie więcej niŝ 5%. Taki sam pasek trzymany przez 28 dni w 5% roztworze NaOH powinien wytrzymać obciąŝenie 0,6kN, wydłuŝając się mniej niŝ 3,5%. Wyprawa tynkarska: W skład materiału tynkarskiego wchodzą: spoiwa, wypełniacze naturalne (Ŝwirki piaski, mączki), pigmenty oraz dodatki modyfikujące właściwości robocze. W tynkach mineralnych spoiwem są cementy. Proces twardnienia odbywa się na skutek chemicznej reakcji przyłączenia cząsteczek wody. W tynkach akrylowych spoiwem są rozproszone polimery, które wiąŝą w trakcie odparowywania wody. Tynki mineralne umoŝliwiają wymianę wilgoci z otoczeniem, są niepalne, moŝna je stosować zarówno do styropianu jak i do wełny mineralnej, dostępne są w kolorze białym i w wersjach kolorowych. Paleta kolorów jest róŝna u róŝnych producentów. W postaci sypkiej mogą być składowane w ujemnych temperaturach, wymagają wymieszania z wodą. Tynki akrylowe maja bardzo małą nasiąkliwość, są elastyczne, odporne na odkształcenia podłoŝa i obciąŝenia zewnętrzne. Dostępna jest duŝa gama kolorystyczna. Tynki Ŝywiczne zaleca się stosować na cokołach budynków i w miejscach szczególnie naraŝonych na zabrudzenia. Spoiwem są w nich przezroczyste Ŝywice, a wypełniaczami kolorowe Ŝwirki. Po związaniu uzyskuje się szklistą, barwna wyprawę, łatwą do utrzymania w czystości. Łączniki mechaniczne: Łączniki do mechanicznego mocowania płyt styropianowych do ściany zewnętrznej budynku muszą spełniać wymagania świadectw Instytutu Techniki Budowlanej. Ilość łączników 6 szt./ m2. 5 Liceum w Krośniewicach

6 Akcesoria uzupełniające: Listwy naroŝnikowe, dylatacyjne, nad cokołowe, elementy obróbek i inne akcesoria uzupełniające do wykończenia miejsc szczególnych w elewacji powinny spełniać wymagania warunków technicznych, określonych przez producentów Warunki techniczne wykonywania ocieplenia a. Kolejność wykonywania robót Kolejność robót przy wykonywaniu docieplenia ścian zewnętrznych metodą lekkąmokrą powinna być następująca: - prace przygotowawcze skompletowanie materiałów, sprzętu i urządzeń, montaŝ rusztowań, demontaŝ obróbek blacharskich, - sprawdzenie i przygotowanie powierzchni ścian, - cięcie płyt styropianowych na potrzebne wymiary, - przyklejenie płyt styropianowych, - wykonanie warstwy ochronnej na styropianie z masy klejącej zbrojonej tkaniną szklaną, - wykonanie wyprawy elewacyjnej z masy tynkarskiej, - wykonanie nowych obróbek blacharskich, - demontaŝ rusztowań i uporządkowanie terenu wokół budynku. b. Zalecenia do wykonywania robót - Prace dociepleniowe naleŝy wykonywać w suchych warunkach ( bez opadów atmosferycznych, przy wilgotności powietrza poniŝej 80% ). Nie naleŝy pracować na powierzchniach silnie nasłonecznionych, a wykonane warstwy chronić przed opadami deszczu i silnym wiatrem. Zalecane są tu, wykonane z gęstej siatki, osłony na rusztowaniach. PowyŜsze zalecenia w szczególny sposób dotyczą tynków mineralnych. c. Prace przygotowawcze - Przed przystąpieniem do ocieplania budynku naleŝy przygotować materiały, narzędzia i sprzęt. NaleŜy sprawdzić, czy materiały odpowiadają określonym wymaganiom oraz zamontować rusztowanie stojakowe. - Odległość między powierzchnią płyt izolacyjnych a konstrukcją rusztowania nie moŝe utrudniać wykonywania faktury tynku i powinna wynosić cm. Rusztowania wiszące nie są zalecane ze względu na moŝliwość uszkodzeń mechanicznych. - Przed przystąpieniem do ocieplenia ściany naleŝy dokładnie sprawdzić jej powierzchnię. W razie potrzeby naprawić i wyrównać ubytki, dokładnie oczyścić oraz wykonać próbne przyklejenie próbek styropianu. - Temperatura powietrza i podłoŝa powinna wynosić od + 5 do + 30 C. Wyjątek stanowi tu stosowanie kolorowych tynków mineralnych ( minimalna temperatura od + 9 C ) oraz zimowej wersji zaprawy ( o d 0 do + 20 C, a po 8 godzinach moŝliwe spadki temperatury do -5 C ). - JeŜeli styropian przez ponad dwa tygodnie nie został przykryty warstwą zbrojoną, naleŝy ocenić jego jakość. Płyty poŝółkłe i o pylącej powierzchni koniecznie wymagają przeszlifowania grubym papierem ściernym. - W przypadku prowadzenia prac dociepleniowych w warunkach łagodnej zimy trzeba koniecznie stosować osłony na rusztowaniach. jeŝeli w ciągu 3 6 Liceum w Krośniewicach

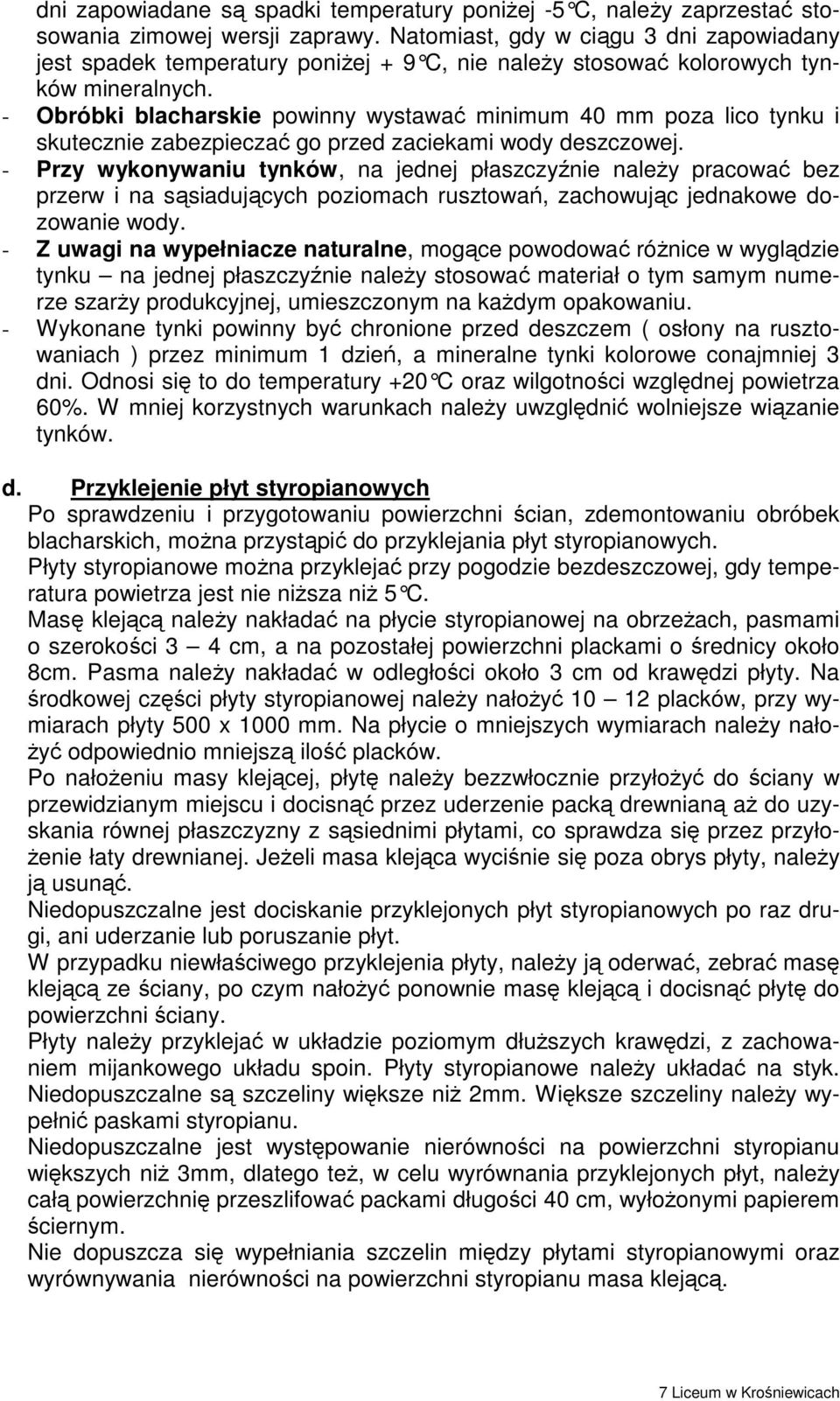

7 dni zapowiadane są spadki temperatury poniŝej -5 C, nale Ŝy zaprzestać stosowania zimowej wersji zaprawy. Natomiast, gdy w ciągu 3 dni zapowiadany jest spadek temperatury poniŝej + 9 C, nie nale Ŝy stosować kolorowych tynków mineralnych. - Obróbki blacharskie powinny wystawać minimum 40 mm poza lico tynku i skutecznie zabezpieczać go przed zaciekami wody deszczowej. - Przy wykonywaniu tynków, na jednej płaszczyźnie naleŝy pracować bez przerw i na sąsiadujących poziomach rusztowań, zachowując jednakowe dozowanie wody. - Z uwagi na wypełniacze naturalne, mogące powodować róŝnice w wyglądzie tynku na jednej płaszczyźnie naleŝy stosować materiał o tym samym numerze szarŝy produkcyjnej, umieszczonym na kaŝdym opakowaniu. - Wykonane tynki powinny być chronione przed deszczem ( osłony na rusztowaniach ) przez minimum 1 dzień, a mineralne tynki kolorowe conajmniej 3 dni. Odnosi się to do temperatury +20 C oraz wilgotności względnej powietrza 60%. W mniej korzystnych warunkach naleŝy uwzględnić wolniejsze wiązanie tynków. d. Przyklejenie płyt styropianowych Po sprawdzeniu i przygotowaniu powierzchni ścian, zdemontowaniu obróbek blacharskich, moŝna przystąpić do przyklejania płyt styropianowych. Płyty styropianowe moŝna przyklejać przy pogodzie bezdeszczowej, gdy temperatura powietrza jest nie niŝsza niŝ 5 C. Masę klejącą naleŝy nakładać na płycie styropianowej na obrzeŝach, pasmami o szerokości 3 4 cm, a na pozostałej powierzchni plackami o średnicy około 8cm. Pasma naleŝy nakładać w odległości około 3 cm od krawędzi płyty. Na środkowej części płyty styropianowej naleŝy nałoŝyć placków, przy wymiarach płyty 500 x 1000 mm. Na płycie o mniejszych wymiarach naleŝy nało- Ŝyć odpowiednio mniejszą ilość placków. Po nałoŝeniu masy klejącej, płytę naleŝy bezzwłocznie przyłoŝyć do ściany w przewidzianym miejscu i docisnąć przez uderzenie packą drewnianą aŝ do uzyskania równej płaszczyzny z sąsiednimi płytami, co sprawdza się przez przyło- Ŝenie łaty drewnianej. JeŜeli masa klejąca wyciśnie się poza obrys płyty, naleŝy ją usunąć. Niedopuszczalne jest dociskanie przyklejonych płyt styropianowych po raz drugi, ani uderzanie lub poruszanie płyt. W przypadku niewłaściwego przyklejenia płyty, naleŝy ją oderwać, zebrać masę klejącą ze ściany, po czym nałoŝyć ponownie masę klejącą i docisnąć płytę do powierzchni ściany. Płyty naleŝy przyklejać w układzie poziomym dłuŝszych krawędzi, z zachowaniem mijankowego układu spoin. Płyty styropianowe naleŝy układać na styk. Niedopuszczalne są szczeliny większe niŝ 2mm. Większe szczeliny naleŝy wypełnić paskami styropianu. Niedopuszczalne jest występowanie nierówności na powierzchni styropianu większych niŝ 3mm, dlatego teŝ, w celu wyrównania przyklejonych płyt, naleŝy całą powierzchnię przeszlifować packami długości 40 cm, wyłoŝonymi papierem ściernym. Nie dopuszcza się wypełniania szczelin między płytami styropianowymi oraz wyrównywania nierówności na powierzchni styropianu masa klejącą. 7 Liceum w Krośniewicach

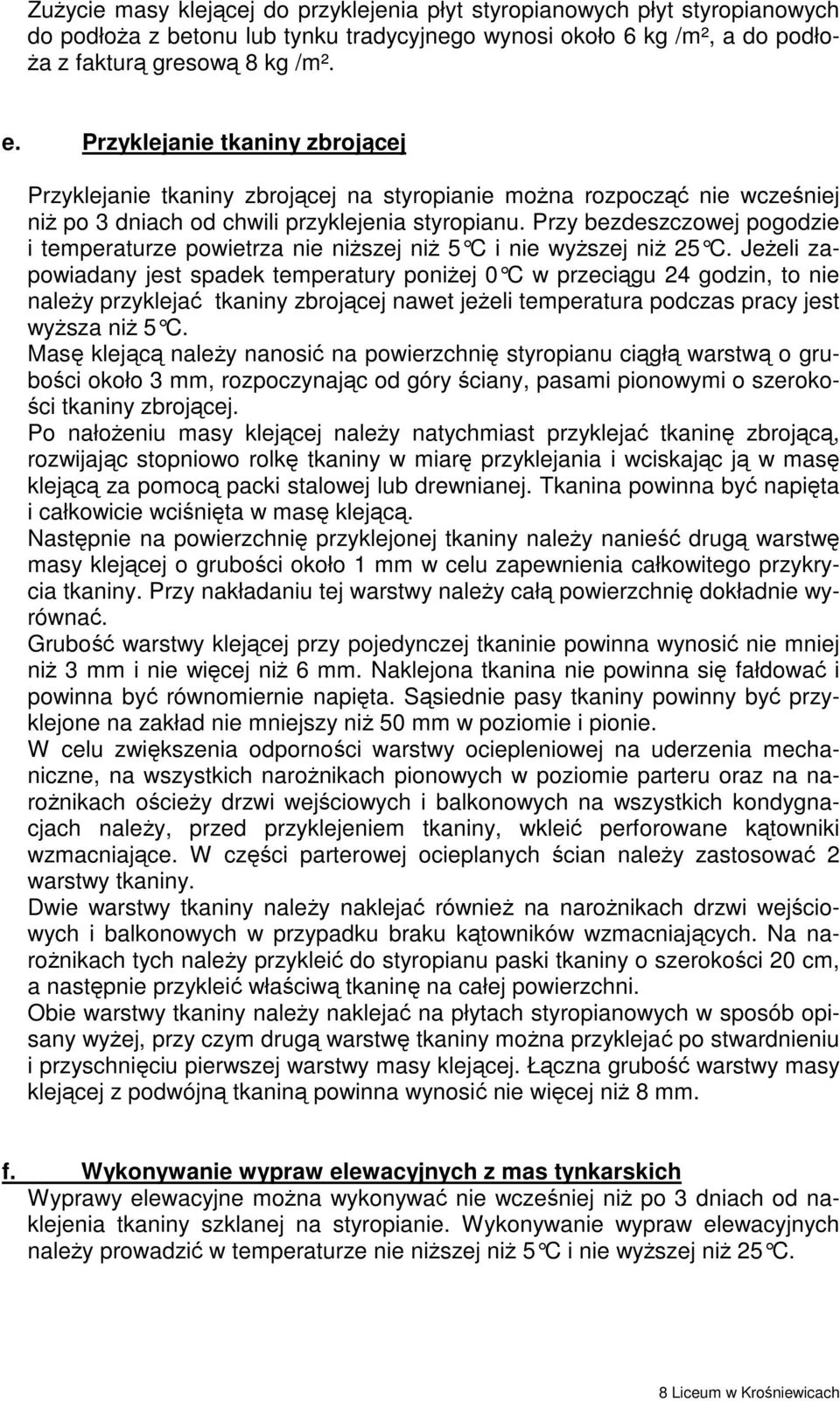

8 ZuŜycie masy klejącej do przyklejenia płyt styropianowych płyt styropianowych do podłoŝa z betonu lub tynku tradycyjnego wynosi około 6 kg /m², a do podło- Ŝa z fakturą gresową 8 kg /m². e. Przyklejanie tkaniny zbrojącej Przyklejanie tkaniny zbrojącej na styropianie moŝna rozpocząć nie wcześniej niŝ po 3 dniach od chwili przyklejenia styropianu. Przy bezdeszczowej pogodzie i temperaturze powietrza nie niŝszej niŝ 5 C i nie wyŝszej niŝ 25 C. JeŜeli zapowiadany jest spadek temperatury poniŝej 0 C w przeciągu 24 godzin, to nie naleŝy przyklejać tkaniny zbrojącej nawet jeŝeli temperatura podczas pracy jest wyŝsza niŝ 5 C. Masę klejącą naleŝy nanosić na powierzchnię styropianu ciągłą warstwą o grubości około 3 mm, rozpoczynając od góry ściany, pasami pionowymi o szerokości tkaniny zbrojącej. Po nałoŝeniu masy klejącej naleŝy natychmiast przyklejać tkaninę zbrojącą, rozwijając stopniowo rolkę tkaniny w miarę przyklejania i wciskając ją w masę klejącą za pomocą packi stalowej lub drewnianej. Tkanina powinna być napięta i całkowicie wciśnięta w masę klejącą. Następnie na powierzchnię przyklejonej tkaniny naleŝy nanieść drugą warstwę masy klejącej o grubości około 1 mm w celu zapewnienia całkowitego przykrycia tkaniny. Przy nakładaniu tej warstwy naleŝy całą powierzchnię dokładnie wyrównać. Grubość warstwy klejącej przy pojedynczej tkaninie powinna wynosić nie mniej niŝ 3 mm i nie więcej niŝ 6 mm. Naklejona tkanina nie powinna się fałdować i powinna być równomiernie napięta. Sąsiednie pasy tkaniny powinny być przyklejone na zakład nie mniejszy niŝ 50 mm w poziomie i pionie. W celu zwiększenia odporności warstwy ociepleniowej na uderzenia mechaniczne, na wszystkich naroŝnikach pionowych w poziomie parteru oraz na naroŝnikach ościeŝy drzwi wejściowych i balkonowych na wszystkich kondygnacjach naleŝy, przed przyklejeniem tkaniny, wkleić perforowane kątowniki wzmacniające. W części parterowej ocieplanych ścian naleŝy zastosować 2 warstwy tkaniny. Dwie warstwy tkaniny naleŝy naklejać równieŝ na naroŝnikach drzwi wejściowych i balkonowych w przypadku braku kątowników wzmacniających. Na naroŝnikach tych naleŝy przykleić do styropianu paski tkaniny o szerokości 20 cm, a następnie przykleić właściwą tkaninę na całej powierzchni. Obie warstwy tkaniny naleŝy naklejać na płytach styropianowych w sposób opisany wyŝej, przy czym drugą warstwę tkaniny moŝna przyklejać po stwardnieniu i przyschnięciu pierwszej warstwy masy klejącej. Łączna grubość warstwy masy klejącej z podwójną tkaniną powinna wynosić nie więcej niŝ 8 mm. f. Wykonywanie wypraw elewacyjnych z mas tynkarskich Wyprawy elewacyjne moŝna wykonywać nie wcześniej niŝ po 3 dniach od naklejenia tkaniny szklanej na styropianie. Wykonywanie wypraw elewacyjnych naleŝy prowadzić w temperaturze nie niŝszej niŝ 5 C i nie wyŝszej niŝ 25 C. 8 Liceum w Krośniewicach

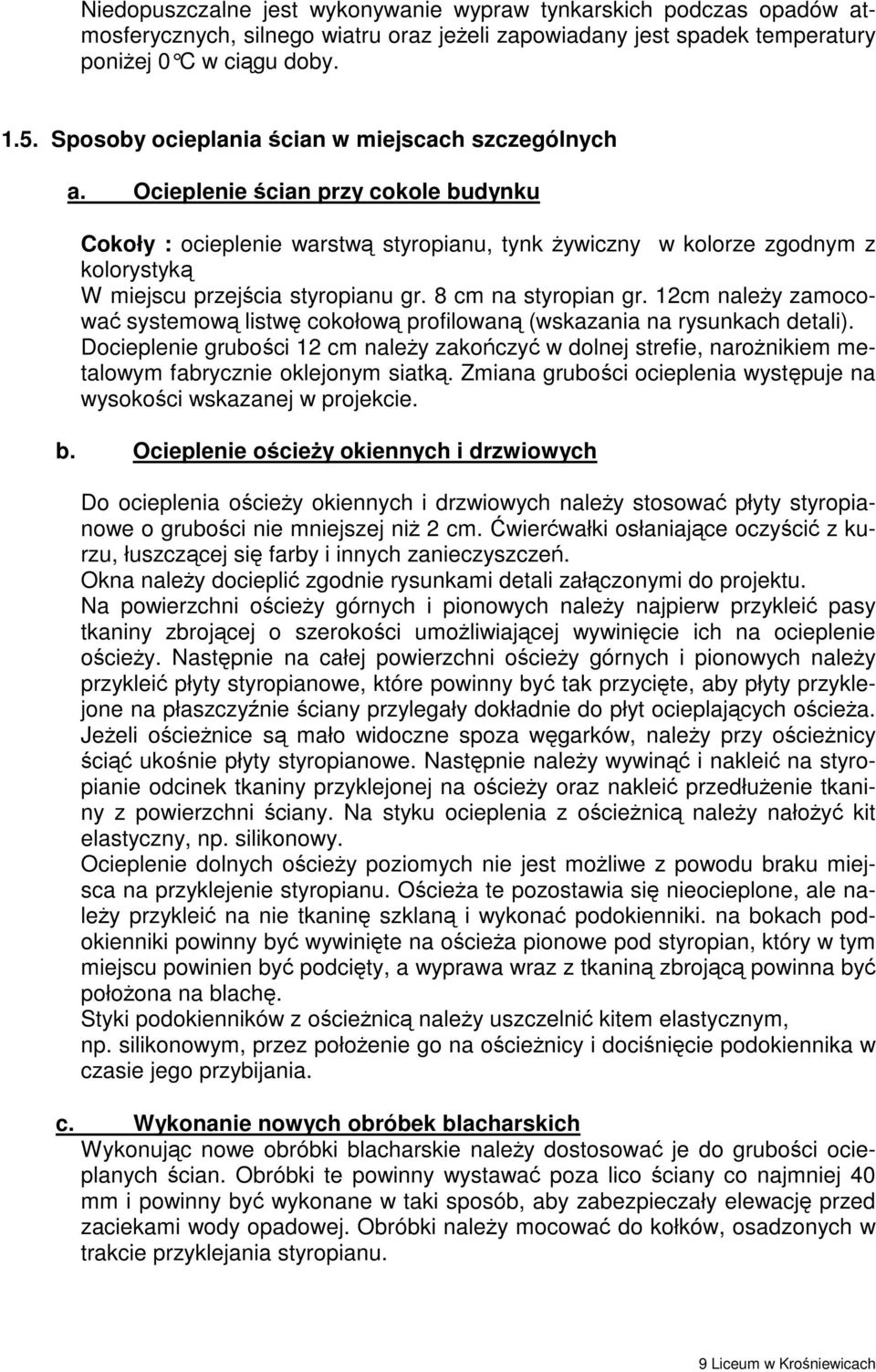

9 Niedopuszczalne jest wykonywanie wypraw tynkarskich podczas opadów atmosferycznych, silnego wiatru oraz jeŝeli zapowiadany jest spadek temperatury poniŝej 0 C w ciągu doby Sposoby ocieplania ścian w miejscach szczególnych a. Ocieplenie ścian przy cokole budynku Cokoły : ocieplenie warstwą styropianu, tynk Ŝywiczny w kolorze zgodnym z kolorystyką W miejscu przejścia styropianu gr. 8 cm na styropian gr. 12cm naleŝy zamocować systemową listwę cokołową profilowaną (wskazania na rysunkach detali). Docieplenie grubości 12 cm naleŝy zakończyć w dolnej strefie, naroŝnikiem metalowym fabrycznie oklejonym siatką. Zmiana grubości ocieplenia występuje na wysokości wskazanej w projekcie. b. Ocieplenie ościeŝy okiennych i drzwiowych Do ocieplenia ościeŝy okiennych i drzwiowych naleŝy stosować płyty styropianowe o grubości nie mniejszej niŝ 2 cm. Ćwierćwałki osłaniające oczyścić z kurzu, łuszczącej się farby i innych zanieczyszczeń. Okna naleŝy docieplić zgodnie rysunkami detali załączonymi do projektu. Na powierzchni ościeŝy górnych i pionowych naleŝy najpierw przykleić pasy tkaniny zbrojącej o szerokości umoŝliwiającej wywinięcie ich na ocieplenie ościeŝy. Następnie na całej powierzchni ościeŝy górnych i pionowych naleŝy przykleić płyty styropianowe, które powinny być tak przycięte, aby płyty przyklejone na płaszczyźnie ściany przylegały dokładnie do płyt ocieplających ościeŝa. JeŜeli ościeŝnice są mało widoczne spoza węgarków, naleŝy przy ościeŝnicy ściąć ukośnie płyty styropianowe. Następnie naleŝy wywinąć i nakleić na styropianie odcinek tkaniny przyklejonej na ościeŝy oraz nakleić przedłuŝenie tkaniny z powierzchni ściany. Na styku ocieplenia z ościeŝnicą naleŝy nałoŝyć kit elastyczny, np. silikonowy. Ocieplenie dolnych ościeŝy poziomych nie jest moŝliwe z powodu braku miejsca na przyklejenie styropianu. OścieŜa te pozostawia się nieocieplone, ale naleŝy przykleić na nie tkaninę szklaną i wykonać podokienniki. na bokach podokienniki powinny być wywinięte na ościeŝa pionowe pod styropian, który w tym miejscu powinien być podcięty, a wyprawa wraz z tkaniną zbrojącą powinna być połoŝona na blachę. Styki podokienników z ościeŝnicą naleŝy uszczelnić kitem elastycznym, np. silikonowym, przez połoŝenie go na ościeŝnicy i dociśnięcie podokiennika w czasie jego przybijania. c. Wykonanie nowych obróbek blacharskich Wykonując nowe obróbki blacharskie naleŝy dostosować je do grubości ocieplanych ścian. Obróbki te powinny wystawać poza lico ściany co najmniej 40 mm i powinny być wykonane w taki sposób, aby zabezpieczały elewację przed zaciekami wody opadowej. Obróbki naleŝy mocować do kołków, osadzonych w trakcie przyklejania styropianu. 9 Liceum w Krośniewicach

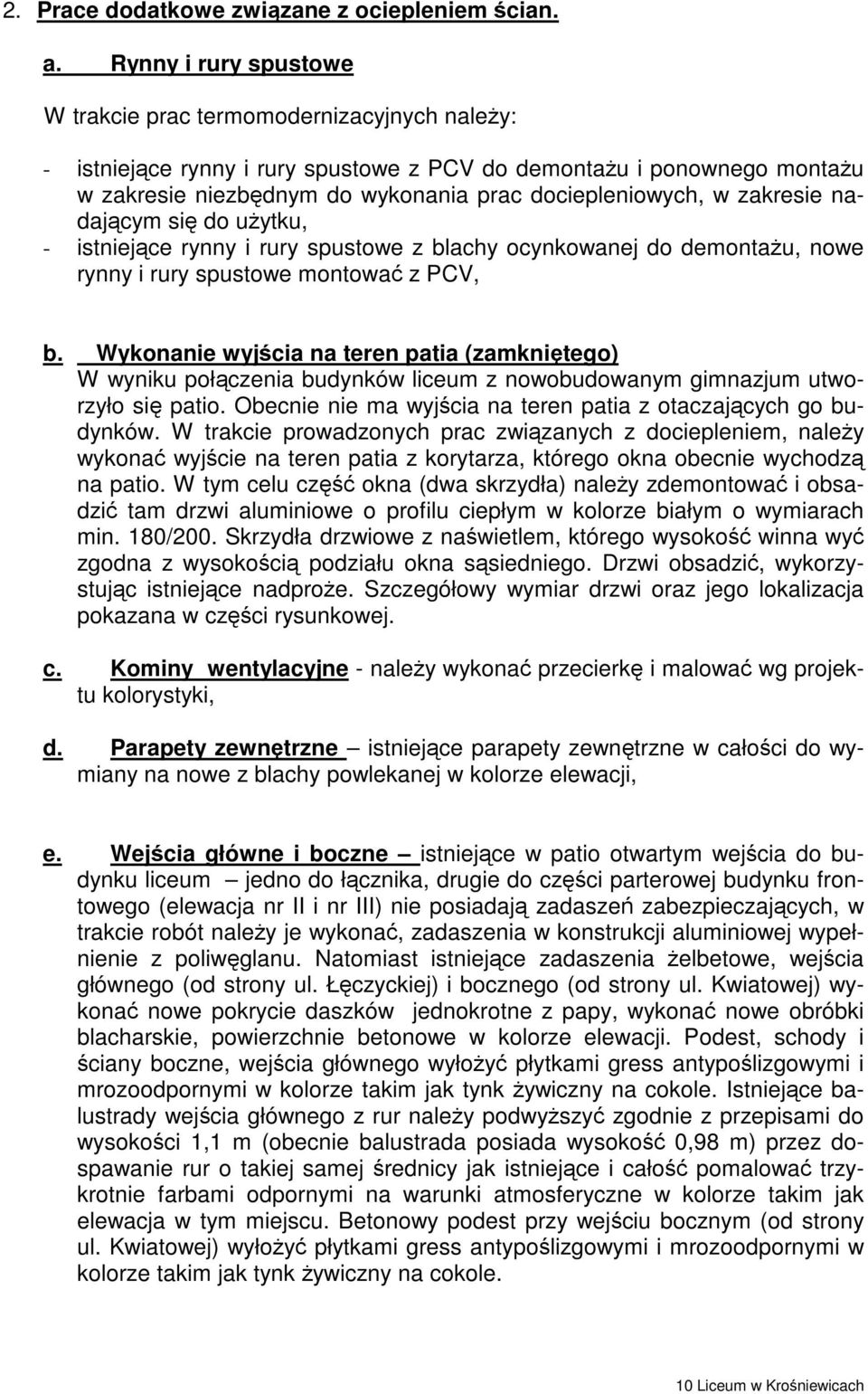

10 2. Prace dodatkowe związane z ociepleniem ścian. a. Rynny i rury spustowe W trakcie prac termomodernizacyjnych naleŝy: - istniejące rynny i rury spustowe z PCV do demontaŝu i ponownego montaŝu w zakresie niezbędnym do wykonania prac dociepleniowych, w zakresie nadającym się do uŝytku, - istniejące rynny i rury spustowe z blachy ocynkowanej do demontaŝu, nowe rynny i rury spustowe montować z PCV, b. Wykonanie wyjścia na teren patia (zamkniętego) W wyniku połączenia budynków liceum z nowobudowanym gimnazjum utworzyło się patio. Obecnie nie ma wyjścia na teren patia z otaczających go budynków. W trakcie prowadzonych prac związanych z dociepleniem, naleŝy wykonać wyjście na teren patia z korytarza, którego okna obecnie wychodzą na patio. W tym celu część okna (dwa skrzydła) naleŝy zdemontować i obsadzić tam drzwi aluminiowe o profilu ciepłym w kolorze białym o wymiarach min. 180/200. Skrzydła drzwiowe z naświetlem, którego wysokość winna wyć zgodna z wysokością podziału okna sąsiedniego. Drzwi obsadzić, wykorzystując istniejące nadproŝe. Szczegółowy wymiar drzwi oraz jego lokalizacja pokazana w części rysunkowej. c. Kominy wentylacyjne - naleŝy wykonać przecierkę i malować wg projektu kolorystyki, d. Parapety zewnętrzne istniejące parapety zewnętrzne w całości do wymiany na nowe z blachy powlekanej w kolorze elewacji, e. Wejścia główne i boczne istniejące w patio otwartym wejścia do budynku liceum jedno do łącznika, drugie do części parterowej budynku frontowego (elewacja nr II i nr III) nie posiadają zadaszeń zabezpieczających, w trakcie robót naleŝy je wykonać, zadaszenia w konstrukcji aluminiowej wypełnienie z poliwęglanu. Natomiast istniejące zadaszenia Ŝelbetowe, wejścia głównego (od strony ul. Łęczyckiej) i bocznego (od strony ul. Kwiatowej) wykonać nowe pokrycie daszków jednokrotne z papy, wykonać nowe obróbki blacharskie, powierzchnie betonowe w kolorze elewacji. Podest, schody i ściany boczne, wejścia głównego wyłoŝyć płytkami gress antypoślizgowymi i mrozoodpornymi w kolorze takim jak tynk Ŝywiczny na cokole. Istniejące balustrady wejścia głównego z rur naleŝy podwyŝszyć zgodnie z przepisami do wysokości 1,1 m (obecnie balustrada posiada wysokość 0,98 m) przez dospawanie rur o takiej samej średnicy jak istniejące i całość pomalować trzykrotnie farbami odpornymi na warunki atmosferyczne w kolorze takim jak elewacja w tym miejscu. Betonowy podest przy wejściu bocznym (od strony ul. Kwiatowej) wyłoŝyć płytkami gress antypoślizgowymi i mrozoodpornymi w kolorze takim jak tynk Ŝywiczny na cokole. 10 Liceum w Krośniewicach

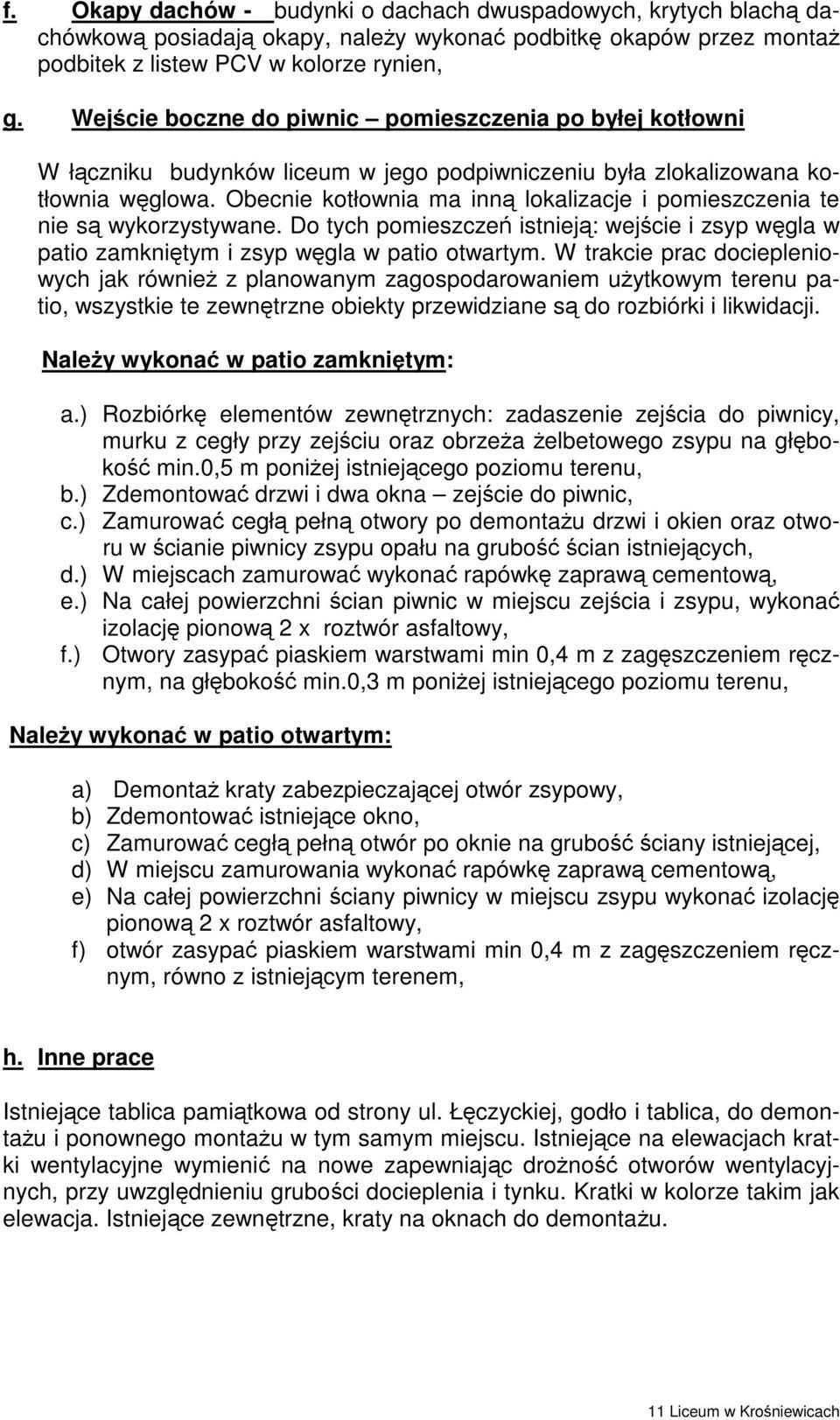

11 f. Okapy dachów - budynki o dachach dwuspadowych, krytych blachą dachówkową posiadają okapy, naleŝy wykonać podbitkę okapów przez montaŝ podbitek z listew PCV w kolorze rynien, g. Wejście boczne do piwnic pomieszczenia po byłej kotłowni W łączniku budynków liceum w jego podpiwniczeniu była zlokalizowana kotłownia węglowa. Obecnie kotłownia ma inną lokalizacje i pomieszczenia te nie są wykorzystywane. Do tych pomieszczeń istnieją: wejście i zsyp węgla w patio zamkniętym i zsyp węgla w patio otwartym. W trakcie prac dociepleniowych jak równieŝ z planowanym zagospodarowaniem uŝytkowym terenu patio, wszystkie te zewnętrzne obiekty przewidziane są do rozbiórki i likwidacji. NaleŜy wykonać w patio zamkniętym: a.) Rozbiórkę elementów zewnętrznych: zadaszenie zejścia do piwnicy, murku z cegły przy zejściu oraz obrzeŝa Ŝelbetowego zsypu na głębokość min.0,5 m poniŝej istniejącego poziomu terenu, b.) Zdemontować drzwi i dwa okna zejście do piwnic, c.) Zamurować cegłą pełną otwory po demontaŝu drzwi i okien oraz otworu w ścianie piwnicy zsypu opału na grubość ścian istniejących, d.) W miejscach zamurować wykonać rapówkę zaprawą cementową, e.) Na całej powierzchni ścian piwnic w miejscu zejścia i zsypu, wykonać izolację pionową 2 x roztwór asfaltowy, f.) Otwory zasypać piaskiem warstwami min 0,4 m z zagęszczeniem ręcznym, na głębokość min.0,3 m poniŝej istniejącego poziomu terenu, NaleŜy wykonać w patio otwartym: a) DemontaŜ kraty zabezpieczającej otwór zsypowy, b) Zdemontować istniejące okno, c) Zamurować cegłą pełną otwór po oknie na grubość ściany istniejącej, d) W miejscu zamurowania wykonać rapówkę zaprawą cementową, e) Na całej powierzchni ściany piwnicy w miejscu zsypu wykonać izolację pionową 2 x roztwór asfaltowy, f) otwór zasypać piaskiem warstwami min 0,4 m z zagęszczeniem ręcznym, równo z istniejącym terenem, h. Inne prace Istniejące tablica pamiątkowa od strony ul. Łęczyckiej, godło i tablica, do demontaŝu i ponownego montaŝu w tym samym miejscu. Istniejące na elewacjach kratki wentylacyjne wymienić na nowe zapewniając droŝność otworów wentylacyjnych, przy uwzględnieniu grubości docieplenia i tynku. Kratki w kolorze takim jak elewacja. Istniejące zewnętrzne, kraty na oknach do demontaŝu. 11 Liceum w Krośniewicach

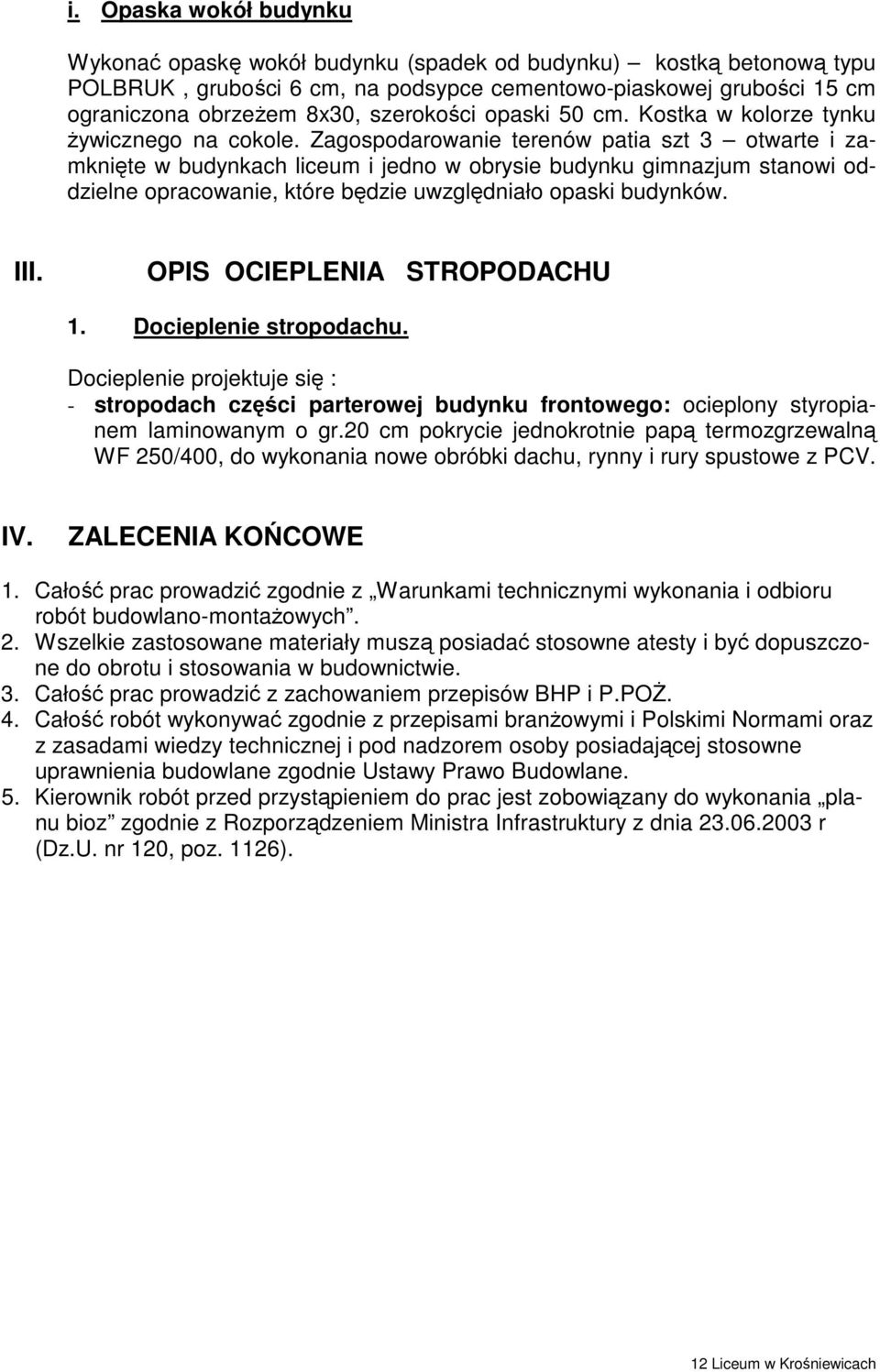

12 i. Opaska wokół budynku Wykonać opaskę wokół budynku (spadek od budynku) kostką betonową typu POLBRUK, grubości 6 cm, na podsypce cementowo-piaskowej grubości 15 cm ograniczona obrzeŝem 8x30, szerokości opaski 50 cm. Kostka w kolorze tynku Ŝywicznego na cokole. Zagospodarowanie terenów patia szt 3 otwarte i zamknięte w budynkach liceum i jedno w obrysie budynku gimnazjum stanowi oddzielne opracowanie, które będzie uwzględniało opaski budynków. III. OPIS OCIEPLENIA STROPODACHU 1. Docieplenie stropodachu. Docieplenie projektuje się : - stropodach części parterowej budynku frontowego: ocieplony styropianem laminowanym o gr.20 cm pokrycie jednokrotnie papą termozgrzewalną WF 250/400, do wykonania nowe obróbki dachu, rynny i rury spustowe z PCV. IV. ZALECENIA KOŃCOWE 1. Całość prac prowadzić zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montaŝowych. 2. Wszelkie zastosowane materiały muszą posiadać stosowne atesty i być dopuszczone do obrotu i stosowania w budownictwie. 3. Całość prac prowadzić z zachowaniem przepisów BHP i P.POś. 4. Całość robót wykonywać zgodnie z przepisami branŝowymi i Polskimi Normami oraz z zasadami wiedzy technicznej i pod nadzorem osoby posiadającej stosowne uprawnienia budowlane zgodnie Ustawy Prawo Budowlane. 5. Kierownik robót przed przystąpieniem do prac jest zobowiązany do wykonania planu bioz zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r (Dz.U. nr 120, poz. 1126). 12 Liceum w Krośniewicach

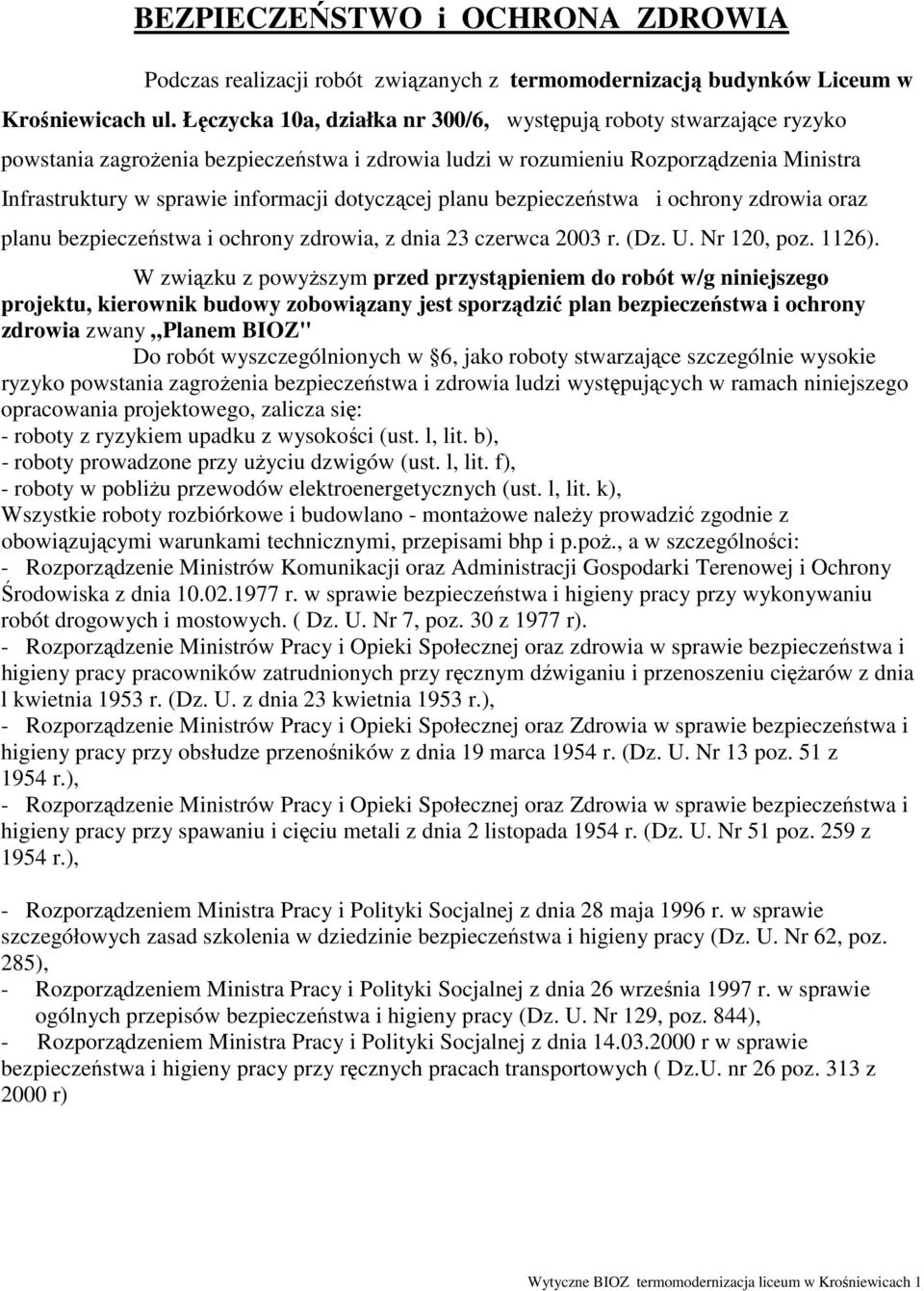

13 BEZPIECZEŃSTWO i OCHRONA ZDROWIA Podczas realizacji robót związanych z termomodernizacją budynków Liceum w Krośniewicach ul. Łę czycka 10a, działka nr 300/6, występują roboty stwarzające ryzyko powstania zagroŝenia bezpieczeństwa i zdrowia ludzi w rozumieniu Rozporządzenia Ministra Infrastruktury w sprawie informacji dotyczącej planu bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia, z dnia 23 czerwca 2003 r. (Dz. U. Nr 120, poz. 1126). W związku z powyŝszym przed przystąpieniem do robót w/g niniejszego projektu, kierownik budowy zobowiązany jest sporządzić plan bezpieczeństwa i ochrony zdrowia zwany Planem BIOZ" Do robót wyszczególnionych w 6, jako roboty stwarzające szczególnie wysokie ryzyko powstania zagroŝenia bezpieczeństwa i zdrowia ludzi występujących w ramach niniejszego opracowania projektowego, zalicza się: - roboty z ryzykiem upadku z wysokości (ust. l, lit. b), - roboty prowadzone przy uŝyciu dzwigów (ust. l, lit. f), - roboty w pobliŝu przewodów elektroenergetycznych (ust. l, lit. k), Wszystkie roboty rozbiórkowe i budowlano - montaŝowe naleŝy prowadzić zgodnie z obowiązującymi warunkami technicznymi, przepisami bhp i p.poŝ., a w szczególności: - Rozporządzenie Ministrów Komunikacji oraz Administracji Gospodarki Terenowej i Ochrony Środowiska z dnia r. w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót drogowych i mostowych. ( Dz. U. Nr 7, poz. 30 z 1977 r). - Rozporządzenie Ministrów Pracy i Opieki Społecznej oraz zdrowia w sprawie bezpieczeństwa i higieny pracy pracowników zatrudnionych przy ręcznym dźwiganiu i przenoszeniu cięŝarów z dnia l kwietnia 1953 r. (Dz. U. z dnia 23 kwietnia 1953 r.), - Rozporządzenie Ministrów Pracy i Opieki Społecznej oraz Zdrowia w sprawie bezpieczeństwa i higieny pracy przy obsłudze przenośników z dnia 19 marca 1954 r. (Dz. U. Nr 13 poz. 51 z 1954 r.), - Rozporządzenie Ministrów Pracy i Opieki Społecznej oraz Zdrowia w sprawie bezpieczeństwa i higieny pracy przy spawaniu i cięciu metali z dnia 2 listopada 1954 r. (Dz. U. Nr 51 poz. 259 z 1954 r.), - Rozporządzeniem Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996 r. w sprawie szczegółowych zasad szkolenia w dziedzinie bezpieczeństwa i higieny pracy (Dz. U. Nr 62, poz. 285), - Rozporządzeniem Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 129, poz. 844), - Rozporządzeniem Ministra Pracy i Polityki Socjalnej z dnia r w sprawie bezpieczeństwa i higieny pracy przy ręcznych pracach transportowych ( Dz.U. nr 26 poz. 313 z 2000 r) Wytyczne BIOZ termomodernizacja liceum w Krośniewicach 1

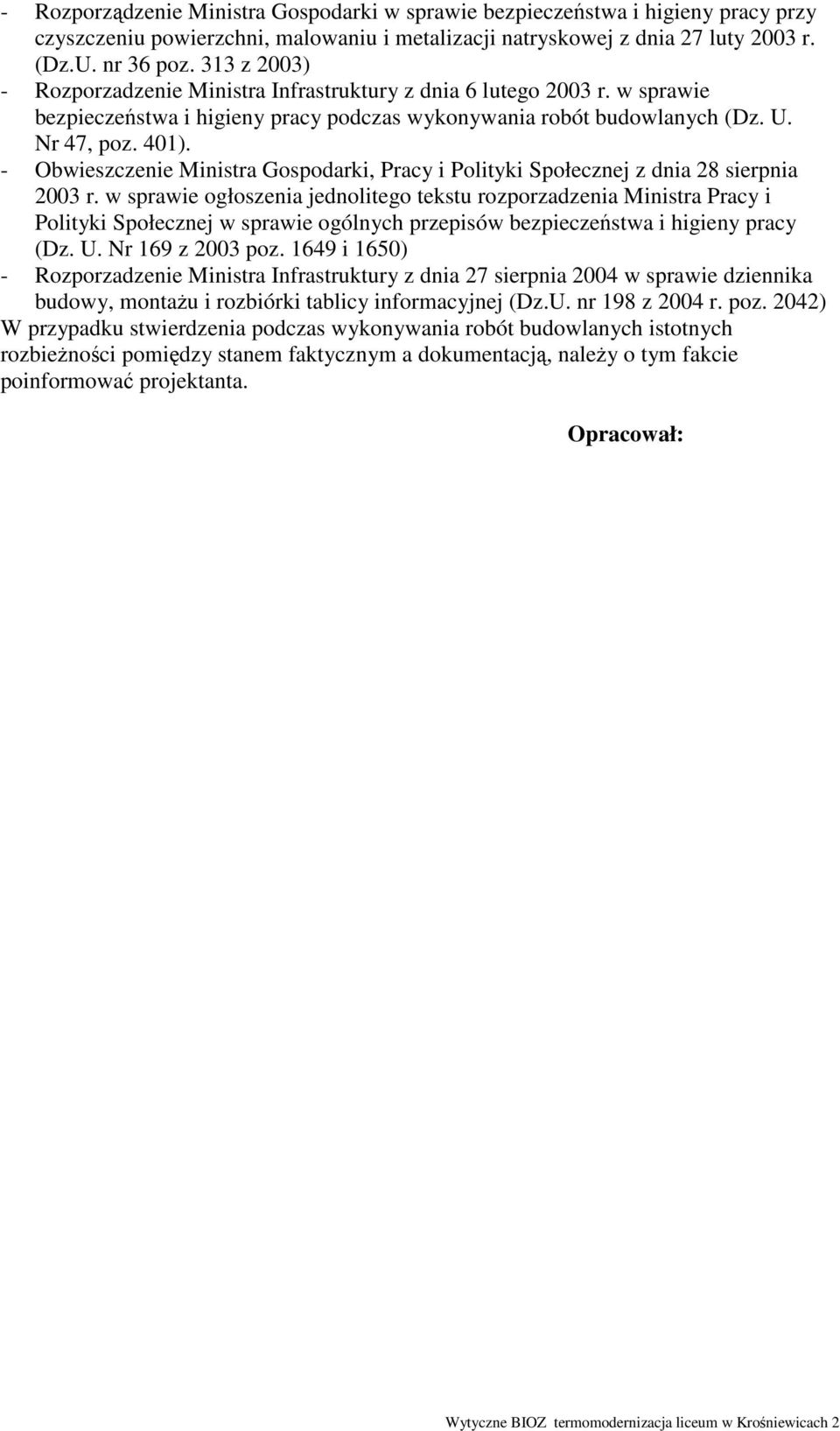

14 - Rozporządzenie Ministra Gospodarki w sprawie bezpieczeństwa i higieny pracy przy czyszczeniu powierzchni, malowaniu i metalizacji natryskowej z dnia 27 luty 2003 r. (Dz.U. nr 36 poz. 313 z 2003) - Rozporzadzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 401). - Obwieszczenie Ministra Gospodarki, Pracy i Polityki Społecznej z dnia 28 sierpnia 2003 r. w sprawie ogłoszenia jednolitego tekstu rozporzadzenia Ministra Pracy i Polityki Społecznej w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 169 z 2003 poz i 1650) - Rozporzadzenie Ministra Infrastruktury z dnia 27 sierpnia 2004 w sprawie dziennika budowy, montaŝu i rozbiórki tablicy informacyjnej (Dz.U. nr 198 z 2004 r. poz. 2042) W przypadku stwierdzenia podczas wykonywania robót budowlanych istotnych rozbieŝności pomiędzy stanem faktycznym a dokumentacją, naleŝy o tym fakcie poinformować projektanta. Opracował: Wytyczne BIOZ termomodernizacja liceum w Krośniewicach 2
