Co proponuje firma Testchem? Bartłomiej Poślednik

Transkrypt

1

2 Co proponuje firma Testchem? Bartłomiej Poślednik

3 Już od ponad 15 lat kompleksowe rozwiązania w zakresie poboru, przygotowywania i analizy prób laboratoryjnych.

4 Produkcja firmy Testchem Przygotowanie próbek Mielenie i kruszenie próbek Mieszanie i dzielenie próbek Prasowanie próbek Analizowanie próbek

5 Przygotowywanie próbek problemy występujące podczas poboru Niejednorodność materiału pod względem fizycznym i chemicznym Duże masy do analizy Analiza tylko wybranej partii materiału Problem reprezentatywności próbki w stosunku do całej partii

6 Przygotowywanie próbek rozbieżności w analizie w 75% przyczyną jest sposób poboru próby w 17% sposób przygotowania próby w 8% w samej analizie

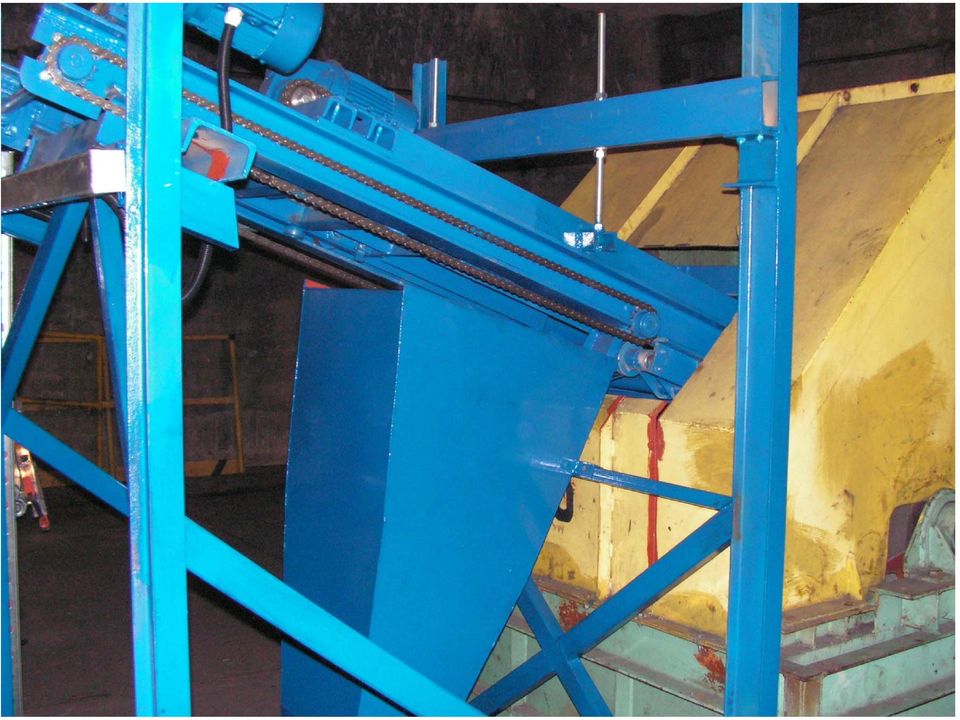

7 Testchem proponuje więc Automatyczny pobór próby

8

9 Różnorodność systemów

10 Próbobiornik zgarniający

11 Próbobiornik ze stołem

12 Urządzenie do pobierania próbek z samochodu lub wagonu

13 Mielenie i kruszenie Kruszarki dwu i czterowalcowe Przeznaczenie: do dużych ilości prób materiałów sypkich Duża wydajność Ziarno wstępne: < 150mm Ziarno końcowe: < 2mm Typowe materiały mielone: węgiel, rudy, minerały, żużle, szkło, spieki, topniki, gleby, odpady, ziarno, klinkier, popioły, nawozy, pyły, osady, koks, dolomit.

14 Mielenie i kruszenie Kruszarka żarnowa

15 Mielenie i kruszenie Kruszarka żarnowa Przeznaczenie: do pośredniego mielenia mokrych i suchych próbek laboratoryjnych, średnich ilości Duża wydajność do 100 kg / h Ziarno wstępne: < 40mm Ziarno końcowe: < 0.5mm Elementy mielące: ok. 65 HRC (stal) lub 9 w skali Mohs a (węglik wolframu) Płynna regulacja szczeliny między żarnami, pomiar mechaniczny: od 10 0,5mm

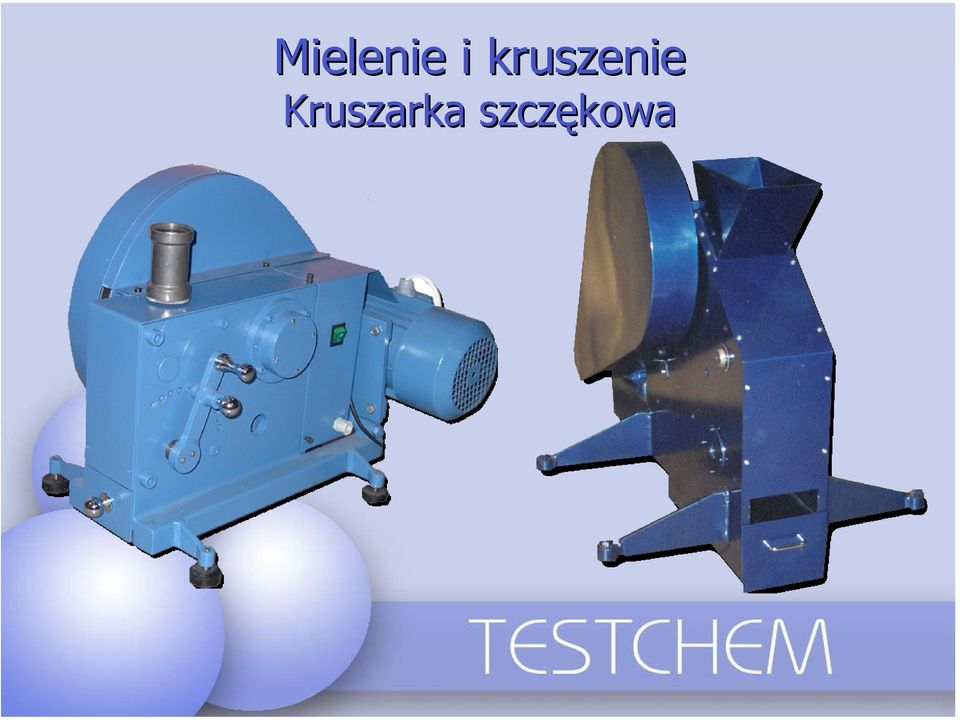

16 Mielenie i kruszenie Kruszarka szczękowa

17 Mielenie i kruszenie Kruszarka szczękowa Przeznaczenie: do pośredniego mielenia suchych próbek laboratoryjnych, dużych ilości materiałów twardych i bardzo twardych Zasada działania: materiał wprowadzony jest pomiędzy dwie szczęki ruchomą i stałą. Wydajność max: do 200kg/godz. Ziarno wstępne: < 140 mm Ziarno końcowe: < 2mm Materiał i twardość elementów kruszących: stal napawana stellitami lub węglik wolframu Dopuszczalna wilgotność materiału kruszącego: poniżej 5%

18 Mielenie i kruszenie Młynek wibracyjny

19 Mielenie i kruszenie Młynek wibracyjny Przeznaczenie: do końcowego mielenia i mieszania suchych prób laboratoryjnych Zasada działania: wirujący element rozciera próbkę pomiędzy ściankami a elementami ruchomymi. Programowany czas mielenia Ziarno wstępne: < 15 mm. Ziarno końcowe: do 20µm Twardość elementów mielących: Stal narzędziowa 65HRC Węglik wolframu 9 skala Mohs a Korund 8.5 skala Mohs a Efektywna pojemność mis: 50ml, 100ml, 250ml Mielenie bezpyłowe i szczelne. Możliwość mielenia w zawiesinie.

20 Do mielenia biomasy i odpadów palnych Noże z węglika wolframu Wersja z płynna regulacją szybkości wirnika Wersja tytanowa Mielenie i kruszenie Młynek nożowy

21 Mielenie i kruszenie Młynki do biomasy Młynek nożowy typ B Do mielenia biomasy, odpadów, palnych, tworzyw sztucznych, drewna, słomy, tektury itp. Noże z węglika wolframu Możliwa regulacja szybkości wirnika Możliwość mielenia próbek zamrożonych Różne sita Łatwa wymiana sit

22 Dzielenie i mieszanie próby Dzielniki Przykłady dzielników próby: a) rynnowy typu przecinającego b) typu walcowego ze szczelinami c) typu łańcuchowego z kubełkami d) obrotowy e) obrotowy - talerzowy f) obrotowy - przecinający

23 b) walcowy ze szczelinami

24 d) dzielnik obrotowy Automatyczne kwartowanie próbki Typoszereg od 200g do 80 kg próbki Podajnik wibracyjny

25 d) dzielnik obrotowy Do dzielenia próbek suchych Maksymalny podział na 8 części Masa próbki dzielonej: do 1 kg Może być wyposażony w podajnik wibracyjny

26 Prasowanie próbek Prasy automatyczne Przeznaczenie: do prasowania próbek laboratoryjnych w naczyńkach aluminiowych (kapsle), z lepiszczem, w pierścieniach itd. Po procesie prasowania próbka wyciskana jest automatycznie. Nacisk maksymalny: do 400kN (ok. 40 ton) Sterowanie i odczyt cyfrowy Czas prasowania: do 120 sekund Ustawienia czasu prasowania: elektroniczne

27 Prasowanie próbek Prasy automatyczne

28 Prasowanie próbek Prasy ręczne Przeznaczenie: do przygotowania próbek prasowanych w spektrometrii rentgenofluorescencyjnej, dyfraktometrii, spektrometrii podczerwieni, do przygotowania próbek litych z materiału proszkowego oraz do rozgniatania i homogenizacji próbek biologicznych Odcisk nacisku: analogowy

29 Prasowanie próbek Prasy ręczne TYP LPR 25 LPR 100 LPR 250 Wymiary (160x300x400h)mm (160x300x400h)mm (350x400x500h)mm Waga 80 kg 80 kg 100 kg Nacisk do 25kN (ok. 2.5ton) do 100kN (ok. 10ton) do 250kN (ok. 25ton) Odczyt nacisku Analogowy Analogowy Analogowy Docisk śrubowy śrubowy śrubowy Wysokość prasowania 80mm 120mm 120mm Skok siłownika 80mm 120mm 120mm Średnica próbki 10 50mm 10 50mm 10 50mm

30 Analizowanie próbek Aparat do oznaczania rtęci - MA-2

31

32 Schemat analizatora MA-2000

33 Systemy chłodzenia Przeznaczenie: do schładzania i stabilizacji temperatury: dyfraktometrów, mikroskopów elektronowych, kuwet grafitowych i spektrometrów ICP Zasada działania: woda dejonizowana, stabilizowana polifosforanami, w obiegu zamkniętym chłodzi lampy i generatory rtg. Woda jest chłodzona za pomocą agregatu chłodniczego, chłodzonego powietrzem. Przepływ wody regulowany. Skraplacz agregatu jest umieszczony poza pomieszczeniem (nie jest potrzebna wentylacja pomieszczenia). Zakres chłodzenia: 150W 20kW Możliwość dostosowania parametrów do indywidualnych wymagań.

34 Cooling Systems

35 TESTCHEM ul. Niepodległości Pszów testchem.pl testchem.pl
