Automatyczny młyn i prasa w zabudowie modułowej

Transkrypt

1 Automatyczny młyn i prasa w zabudowie modułowej Maszyny do przygotowywania próbek do analizy techniką spektrometrii. Modułowy system zabudowy ułatwia rozbudowę i dopasowanie do indywidualnych potrzeb użytkownika.

2 Młynki oraz prasy HERZOG skonstruowane zostały do przygotowywania próbek mineralnych, żelazostopów i materiałów organicznych. Rozwiązanie systemowe odpowiednie dla wielu zastosowań. Oczywiste zalety dla użytkowników: Modułowa zabudowa zapewnia możliwość dostosowania linii przygotowania próbek do indywidualnych potrzeb użytkownika. Wysoka precyzja wyników analizy rentgenowskiej dzięki automatycznemu oraz powtarzalnemu przygotowywaniu próbek. Programowalne, automatyczne sterowanie procesem mielenia i prasowania obniża koszty zatrudnienia. Ilość obrotów silnika w procesie mielenia można płynnie regulować od 500 do 1500 obr./min., co umożliwia krótki czas mielenia także w przypadku twardych materiałów. Solidna konstrukcja z podwójnym ułożyskowaniem mimośrodu zapewnia wysoką żywotność urządzenia. Niewielkie zapotrzebowanie na przestrzeń roboczą dzięki zwartej i wyizolowanej akustycznie konstrukcji. Wyłączniki bezpieczeństwa chroniące w razie potrzeby personel obsługujący. Zbiornik na materiał wspomagający mielenie i prasowanie Cecha szczególna młynów wibracyjnych HERZOG: automatyczne opróżnianie i dokładne czyszczenie misy mielącej. Jest to warunek konieczny dla zapewnienia ciągłego funkcjonowania, zwłaszcza w przygotowywaniu kolejnych próbek różnych materiałów. Misa jest automatycznie opróżniana a zmielony materiał jest przekazywany do pozycji wyjściowej. Czyszczenie odbywa się przy pomocy sprężonego powietrza lub na mokro z następującym po nim suszeniem. Czyszczenie umożliwia usuwanie najmniejszych pozostałości mielonego materiału. Dostępne opcje młynów wibracyjnych: magazyn podawczy na 8 pojemników magazyn podawczy na 26 pojemników urządzenie dozujące środki wspomagające mielenie w formie tabletek dozownik środków czyszczących proszkowych czyszczenie misy mielącej na mokro chłodzenie misy mielącej dozowanie próbek z funkcją rozdzielania wstępnego dozowanie próbek wielokrotnych separator magnetyczny do usuwania zanieczyszczeń magnetycznych z próbki zdalne sterowanie Misa mieląca z bezstykowym sensorem temperatury Urządzenie dozujące

3 Młynki i prasy HERZOG z serii HP mogą być także wyposażone w magazynki. Prasy do tabletkowania HERZOG umożliwiają uzyskanie stabilnej wypraski. Sterowanie programem komputerowym gwarantuje optymalną jakość i szeroki zakres zastosowań. Wszystkie istotne dla procesu prasowania parametry takie jak: siła prasowania, przebieg prasowania, prędkość narastania i czas utrzymywania siły nacisku są definiowane indywidualnie w celu osiągnięcia właściwej analizy. Dostęp do parametrów programu możliwy jest wyłącznie po wpisaniu odpowiedniego hasła: podstawowy warunek uniknięcia źródła błędów. Wyposażenie techniczne i szeroki zakres parametrów gwarantują uzyskanie wysokiego stopnia przygotowania próbek oraz optymalną jakość wypraski każdego mielonego materiału. Jako opcja, panel zdalnego sterowania (dla systemu złożonego z wielu maszyn, zamiast wielu paneli dla każdej maszyny oddzielnie) Wyposażenie techniczne prasy HERZOG: Indywidualne dopasowanie do rodzaju zapotrzebowania. W wykonaniu standardowym płytka oporowa narzędzia prasującego czyszczona jest szczotką obrotową o zmiennym kierunku obrotów. Istnieje możliwość opcjonalnego zastosowania dodatkowego narzędzia prasującego z płytką oporową, co pozwala na dopasowanie każdego narzędzia prasującego do konkretnego rodzaju prób i istotnie zwiększa przepustowość maszyny. Każdy program posiada funkcję wyboru próby wstępnej, możliwe jest również przejście na tryb półautomatyczny. Panel sterowania Podgląd - dwa narzędzia prasujące

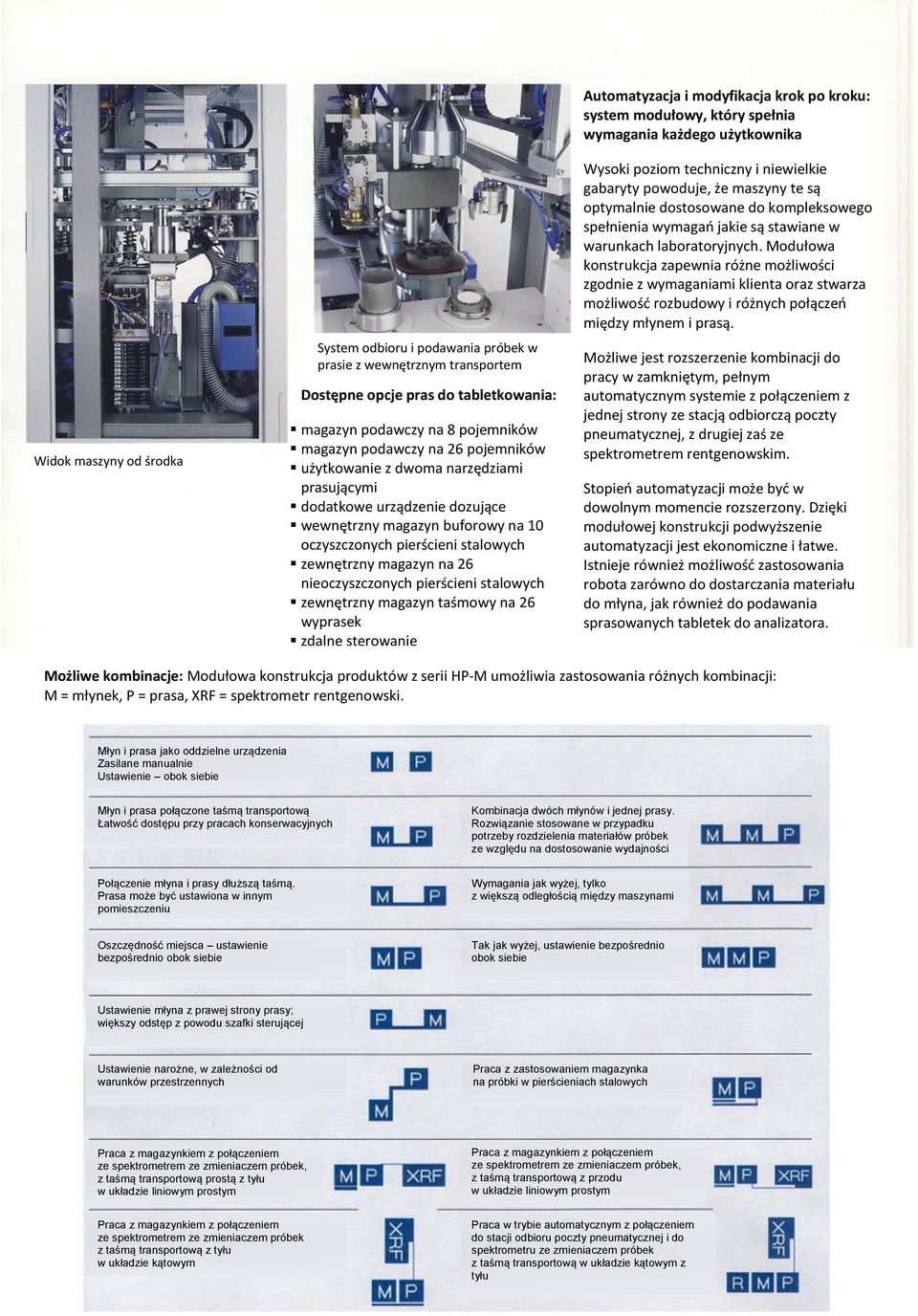

4 Widok maszyny od środka System odbioru i podawania próbek w prasie z wewnętrznym transportem Dostępne opcje pras do tabletkowania: magazyn podawczy na 8 pojemników magazyn podawczy na 26 pojemników użytkowanie z dwoma narzędziami prasującymi dodatkowe urządzenie dozujące wewnętrzny magazyn buforowy na 10 oczyszczonych pierścieni stalowych zewnętrzny magazyn na 26 nieoczyszczonych pierścieni stalowych zewnętrzny magazyn taśmowy na 26 wyprasek zdalne sterowanie Automatyzacja i modyfikacja krok po kroku: system modułowy, który spełnia wymagania każdego użytkownika Wysoki poziom techniczny i niewielkie gabaryty powoduje, że maszyny te są optymalnie dostosowane do kompleksowego spełnienia wymagań jakie są stawiane w warunkach laboratoryjnych. Modułowa konstrukcja zapewnia różne możliwości zgodnie z wymaganiami klienta oraz stwarza możliwość rozbudowy i różnych połączeń między młynem i prasą. Możliwe jest rozszerzenie kombinacji do pracy w zamkniętym, pełnym automatycznym systemie z połączeniem z jednej strony ze stacją odbiorczą poczty pneumatycznej, z drugiej zaś ze spektrometrem rentgenowskim. Stopień automatyzacji może być w dowolnym momencie rozszerzony. Dzięki modułowej konstrukcji podwyższenie automatyzacji jest ekonomiczne i łatwe. Istnieje również możliwość zastosowania robota zarówno do dostarczania materiału do młyna, jak również do podawania sprasowanych tabletek do analizatora. Możliwe kombinacje: Modułowa konstrukcja produktów z serii HP-M umożliwia zastosowania różnych kombinacji: M = młynek, P = prasa, XRF = spektrometr rentgenowski. Młyn i prasa jako oddzielne urządzenia Zasilane manualnie Ustawienie obok siebie Młyn i prasa połączone taśmą transportową Łatwość dostępu przy pracach konserwacyjnych Kombinacja dwóch młynów i jednej prasy. Rozwiązanie stosowane w przypadku potrzeby rozdzielenia materiałów próbek ze względu na dostosowanie wydajności Połączenie młyna i prasy dłuższą taśmą. Prasa może być ustawiona w innym pomieszczeniu Wymagania jak wyżej, tylko z większą odległością między maszynami Oszczędność miejsca ustawienie bezpośrednio obok siebie Tak jak wyżej, ustawienie bezpośrednio obok siebie Ustawienie młyna z prawej strony prasy; większy odstęp z powodu szafki sterującej Ustawienie narożne, w zależności od warunków przestrzennych Praca z zastosowaniem magazynka na próbki w pierścieniach stalowych Praca z magazynkiem z połączeniem ze spektrometrem ze zmieniaczem próbek, z taśmą transportową prostą z tyłu w układzie liniowym prostym Praca z magazynkiem z połączeniem ze spektrometrem ze zmieniaczem próbek, z taśmą transportową z przodu w układzie liniowym prostym Praca z magazynkiem z połączeniem ze spektrometrem ze zmieniaczem próbek z taśmą transportową z tyłu w układzie kątowym Praca w trybie automatycznym z połączeniem do stacji odbioru poczty pneumatycznej i do spektrometru ze zmieniaczem próbek z taśmą transportową w układzie kątowym z tyłu

5 Dane techniczne młynek Model HP-M Kolor: niebieski/szary, RAL 5007/7035 Etykiety: niemiecki Instrukcja obsługi: 1 kopia, niemiecki Wymiary: dł. x szer. x wys. Maszyna: 750 x 1300 x 1630 mm 1850 x 1200 x 2200 mm Ciężar Maszyna: 755 kg ok kg Zapotrzebowanie na energię Napięcie: 400 V, 50 Hz, 3-fazowy Przewód neutralny: niewymagany Pobór mocy: 4,8 kva Zapotrzebowanie na sprężone powietrze Ciśnienie: min. 5 bar, max. 10 bar Zużycie: ok dm3/próbkę w przypadku czyszczenia na sucho ok dm3/próbkę w przypadku czyszczenia na mokro (opcja) Przyłącza odprowadzające Lokalizacja przyłącza odciągu pyłów: z dołu po lewej stronie w podstawie maszyny Średnica zewnętrzna przyłącza: ND = 80 mm Wymagane ciśnienie ssania: 10 m3/min przy 2100 Pa Szafka sterowania elektrycznego (zintegrowana) Sterowanie SPS SIMATIC S7-314C-2DP Napięcie sterowania: 24 V prąd stały Parametry pracy Czas mielenia: s Czas obróbki: ok. 2 min. + wybrany czas mielenia w zależności od programu i jego parametrów Liczba programów: 16 Rodzaj próbek Materiał: różne minerały, np. próbki geologiczne, surówki, klinkier, cement, żużel Uziarnienie: max. 5 mm Twardość: max. 9 Moh Temperatura: max. 100 C Wykonanie maszyny jest zgodne z obowiązującymi normami UVV i VDE. Zastrzegamy możliwość wprowadzenia zmian technicznych Dane techniczne prasa Model HP-P Kolor: niebieski/szary, RAL 5007/7035 Etykiety: niemiecki Instrukcja obsługi: 1 kopia, niemiecki Wymiary: dł. x szer. x wys. Maszyna: 750 x 1300 x 1630 mm 1850 x 1200 x 2200 mm Ciężar Maszyna: 910 kg ok kg Zapotrzebowanie na energię Napięcie: 400 V, 50 Hz, 3-fazowy Przewód neutralny: niewymagany Pobór mocy: 3 kva Zapotrzebowanie na sprężone powietrze Ciśnienie: min. 5 bar, max. 10 bar Zużycie: ok dm3/próbkę Przyłącza odprowadzające Lokalizacja przyłącza odciągu pyłów: z dołu po lewej stronie w podstawie maszyny Średnica zewnętrzna przyłącza: ND = 80 mm Wymagane ciśnienie ssania: 10 m3/min przy 2100 Pa Szafka sterowania elektrycznego (zintegrowana) Sterowanie SPS SIMATIC S DP Napięcie sterowania: 24 V prąd stały Parametry pracy Czas operacji: ok. 60 s, w zależności od programu i jego parametrów Nastawne ciśnienie: kn dla pierścieni 40 x 35 x 14 mm kn dla pierścieni 51,5 x 35 x 8,6 mm Czas utrzymania nacisku: s Liczba programów: 16 Rodzaj próbek Materiał: różne minerały, np. próbki geologiczne, surówki, klinkier, cement, żużel Uziarnienie: max. 100 μm Twardość: max. 9 Moh Standardowe wymiary pierścieni stalowych Średnica zewnętrzna: 40 mm Średnica wewnętrzna: 35 mm Wysokość: 14 mm lub Średnica zewnętrzna: 51,5 mm Średnica wewnętrzna: 35 mm Wysokość: 8,6 mm Wykonanie maszyny jest zgodne z obowiązującymi normami UVV i VDE. Zastrzegamy możliwość wprowadzenia zmian technicznych

6 Przedstawicielstwo firmy HERZOG w POLSCE: Amitech Sp. z o.o. Sp. k. ul. Kierbedzia 4, Warszawa Tel.: ; Fax: info@amitech.com.pl www:
