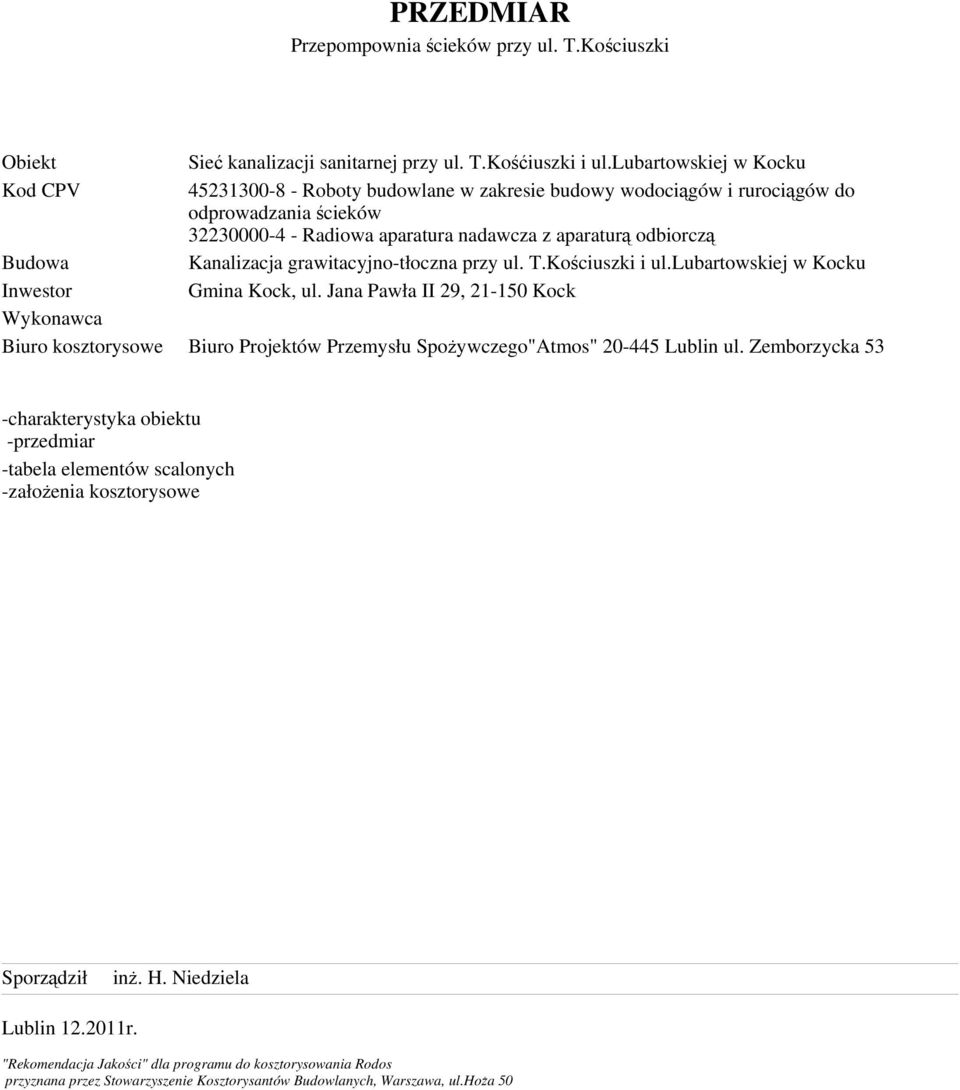

1 PRZEDMIAR Przepompownia ścieków przy ul. T.Kościuszki Obiekt Kod CPV Roboty budowlane w zakresie budowy wodociągów i rurociągów do odprowadzania ścieków Radiowa aparatura nadawcza z aparaturą odbiorczą Budowa Kanalizacja grawitacyjno-tłoczna przy ul. T.Kościuszki i ul.lubartowskiej w Kocku Inwestor Gmina Kock, ul. Jana Pawła II 29, Kock Wykonawca Biuro kosztorysowe Biuro Projektów Przemysłu Spożywczego"Atmos" Lublin ul. Zemborzycka 53 -charakterystyka obiektu -przedmiar -tabela elementów scalonych -założenia kosztorysowe Sporządził inż. H. Niedziela Lublin r. "Rekomendacja Jakości" dla programu do kosztorysowania Rodos przyznana przez Stowarzyszenie Kosztorysantów Budowlanych, Warszawa, ul.hoża 50

2 Załącznik Strona 2/6 CHARAKTERYSTYKA OBIEKTU 1. Lokalizacja i dane ogólne. W zakres realizacji wchodzi przepompownia przy ul. T.Kościuszki. Usytuowanie przepompowni wynika z projektu sieci kanalizacji dla miejscowości Kock. Przepompownia zlokalizowana została w najniższym punkcie zlewni terenowej. Wydajność przepompowni została określona w obliczeniach na podstawie bilansu ścieków zawartym w projekcie sieci kanalizacji. Producentem przepompowni jest WILO sp. z o.o. w Raszynie tel. /022/ Dostawa obejmuje pompownię wraz z wyposażeniem technologicznym i elektrycznym łącznie z szafą rozdzielczo - sterowniczą. Dostawca na całość dostawy udzieli gwarancji. Producentem pompowni może być inny wykonawca pod warunkiem zachowania podobnych parametrów zbiornika, pomp, armatury i sterowania. 2. Warunki gruntowo-wodne. Do celów projektowych na budowę kanalizacji sanitarnej w Kocku na trasie kolektora głównego zostały wykonane odwierty geologiczne i dokumentacja geotechniczna, wg której we wszystkich otworach oprócz wierzchniej warstwy gleby występują pyły i gliny, piaski drobne i pylaste wzajemnie przewarstwione. W centralnej części miasta Kocka woda gruntowa występuje poniżej dna wykopu. 3. Roboty ziemne i budowlane. Zaprojektowano zbiornik przepompowni ścieków z polimerobetonu. Roboty ziemne prowadzić zgodnie z normą PN-B z 1999r. Zbiornik przepompowni ścieków ustawić na fundamencie żelbetowym wg rysunku szczegółowego. Wykop i zasypanie w wykonaniu mechanicznym. Przy przepompowni wykop zabezpieczyć palami stalowymi szalunkowymi o wymiarach wg rysunku umocnienia wykopów. Odwodnienie wykopu powierzchniowe z dna wykopu za pomocą czerpalnej studni z rury stalowej perforowanej o średnicy 1000 mm zagłębianej metodą studniarską w miarę pogłębiania wykopu. Studzienkę umieścić w narożniku wykopu a wodę pompować za pomocą pompy do szlamu o wydajności dostosowanej do ilości napływającej wody t.j. ok. 15,6m3/h. Powierzchnię przy przepompowni oraz skarpę obrukować na podbudowie betonowej grub. 15 cm wg rysunku przepompowni. Przepompownię ogrodzić siatką drucianą na słupkach stalowych z bramą wjazdową. Wymiary ogrodzenia wg planu sytuacyjnego. Wykonać podlewkę betonową pod skrzynkę elektryczną. Do przepompowni wykonać drogę dojazdową o szerokości 3,0 m. Drogę wykonać z płyt ażurowych żelbetowych. 4. Monitoring. Monitoring przepompowni wg projektu technologicznego.

3 Przedmiar Strona 3/6 Nr Podstawa Opis robót Jm Ilość 1 KNR /01 2 KNR /02 3 KNR /10 4 KNR /04 5 KNR /02 6 KNR /01 7 KNR /04 8 KNR 2-18w 0510/02 9 KNR /04 10 KNR 2-18w 0510/02 11 KNR /02 12 KNR /03 13 KNR /02 1. PRZEPOMPOWNIA ŚCIEKÓW Kod CPV: Roboty ziemne Usunięcie warstwy ziemi urodzajnej o grubości do 15cm za pomocą spycharki (przepompownia) Usunięcie warstwy ziemi urodzajnej za pomocą spycharki - dodatek za każde dalsze 5cm grubości humusu (ponad 15cm) (przepompownia za 15 cm) Umocnienie ścian wykopów o głębokości do 6m, w gruntach suchych kategorii III-IV pod obiekty specjalne palami szalunkowymi stalowymi wraz z rozbiórką Umocnienie ścian wykopów pod obiekty specjalne (wraz z rozbiórką) balami drewnianymi - wykopy o głębokości do 6m, w gruntach suchych kategorii III-IV Wykopy oraz przekopy wykonywane koparkami chwytakowymi na odkład - pojemność chwytaka 0,25m3, grunt kategorii III Zasypanie wykopów spycharkami z przemieszczeniem gruntu kat.i-iii na odległość do 10m Plantowanie mechaniczne powierzchni gruntu rodzimego kategorii I-III Podłoże betonowe o grubości 15cm pod obruki Brukowanie skarp, przekopów i nasypów na podsypce z pospółki lub piasku, z zalaniem szczelin zaprawą cementową Wykonanie fundamentu pod rozdzielnicę elektryczną Roboty ziemne wykonywane koparkami zgarniakowymi z transportem urobku samochodami samowyładowczymi na odległość do 1km - koparki o pojemności zgarniaka 0,25m3, grunt kategorii III (wywóz ziemi) Opuszczanie studni z rury stalowej o średnicy 1m w gruntach nawodnionych kategorii III na głębokość do 5m Podsypka filtracyjna ze żwiru lub pospółki z przygotowaniem kruszywa 1.2. Przepompownia 14 Kalkulacja Przepompownia ścieków (wydajność jednej pompy Q=4,5 dm3/s, H=9,4 m sł. wody pompy WILO typ FA08.22W indywidualna wirnik 127 mm, z silnikiem T12-2/11G, N=1,5 kw ze stopą i prowadnicami; kompletne sterowanie, obudowa z polimerobetonu D=1,2 m, (dwie pompy) (dodatkowe wyposażenie tablicy sterowniczej: moduł telemetryczny GSM/GPRS, gniazdo agregatu, amperomierz 2 szt., 15 KNR 2-18w 0510/02 16 KNR 2-18w 0507/01 17 KNR 2-18w 0503/02 18 KNR 2-18w 0509/01 19 KNR /01 20 KNR /02 21 KNR /02 Podłoże betonowe o grubości 10cm Deskowanie ław fundamentowych Montaż zbrojenia ław i płyt fundamentowych z prętów stalowych o średnicy powyżej 8mm do 14mm Układanie mieszanki betonowej pompą do betonu na samochodzie w ławach fundamentowych i blokach oporowych Tabliczka oznaczeniowa przepompowni Cokoły betonowe 0,20x0,30m z fundamentem 0,20x0,80m Ogrodzenie z siatki na słupkach stalowych o rozstawie 2,4m, obsadzonych w cokole, wysokość siatki 1,5m, słupki z rur średnicy 76/3,5mm m2 30,25 m2 90,75 m2 100,00 m2 28,00 m3 104,50 m3 91,64 m2 30,25 m3 1,67 m2 11,11 m3 0,25 m3 7,86 m 1,00 m3 5,00 kpl 1,00 m3 0,42 m2 4,95 t 0,17 m3 2,02 kpl 1,00 m 20,00 m 20,00

4 Przedmiar Strona 4/6 Nr Podstawa Opis robót Jm Ilość 22 KNR /02 23 KNR /02 24 KNR /01 25 KNR /04 26 KNR /01 27 KNR /01 28 KNR /01 29 KNR /02 30 KNR /01 31 KNR /02 32 KNR /01 Typowe wrota o szerokości 3m (na gotowych słupkach) z furtkami o szerokości 1m z siatki w ramach z kątowników, bez pasa dolnego, o wysokości 1,6m Złączka rurowa PE/stal kołnierzowa o średnicy zewnętrznej 90mm 1.3. Odwodnienie wykopów Rurociągi tymczasowe z rur stalowych kołnierzowych o średnicy nominalnej mm Studzienki rewizyjne (osadnik piasku) o średnicy nominalnej 1600mm, grunt kategorii I-II Zasuwy kołnierzowe o średnicy nominalnej mm Pompowanie próbne pomiarowe lub oczyszczające, średnice otworów od mm (rzeczywisty czas pompowania potwierdzi inspektor nadzoru inwestorskiego) 1.4. Roboty drogowe Warstwy podsypkowe - podsypka piaskowa,zagęszczenie ręczne grubość warstwy po zagęszczeniu 3cm Warstwy podsypkowe - podsypka piaskowa,zagęszczenie ręczne - dodatek za każdy dalszy 1cm powyżej 3cm grubości zagęszczenia (do 10 cm) Warstwa odcinająca zagęszczana ręcznie, grubość warstwy po zagęszczeniu 6cm Warstwa odcinająca zagęszczana ręcznie, - dodatek z każdy dalszy 1cm powyżej 6cm grubości warstwy po zagęszczeniu (do 10 cm) Nawierzchnia z płyt żelbetowych ażurowych 220x100x15cm kpl 1,00 szt 1,00 m 50,00 szt 1,00 szt 1,00 godz 100,00 m2 90,00 m2 630,00 m2 90,00 m2 360,00 m2 90,00

5 Tabela elementów Strona 5/6 Nr Kod CPV Opis robót Wartość % PRZEPOMPOWNIA ŚCIEKÓW 1.1. Roboty ziemne 1.2. Przepompownia 1.3. Odwodnienie wykopów 1.4. Roboty drogowe Razem Podatek VAT Ogółem kosztorys

6 Załącznik Strona 6/6 ZAŁOŻENIA KOSZTORYSOWE 1.Wykopy -zdjęcie humusu 30 cm -wykopy mechaniczne koparkami chwytakowymi -wywóz nadmiaru ziemi w miejsce wskazane przez Inwestora 1,0 km, -przywóz piasku z odległośći 1,0 km, -wykopy dla przepompowni o ścianach pionowych -umocnienie wykopów ściankami z pali szalunkowych stalowych. 2.Przepompownia Płaszcz komory przepompowni wykonany z polimerobetonu o średnicy wewnętrznej 1,2 m. Zbiornik z polimerobetonu dostarczane są na plac budowy jako monolit. Podstawowe wyposażenie zbiornika: -podstawa do montażu pomp, żeliwna DN 80, -przewody hydrauliczne, Dn 80, materiał stal nierdzewna, -właz aluminiowy nieprzejezdny o wymiarach 700x600 mm, -zasuwa odcinająca z pokrętlem, -zawór zwrotny kulowy, -łańcuch ocynkowany, -drabina aluminiowa, -deflektor ze stali nierdzewnej, -uszczelka, -kominek 3'' PCV
