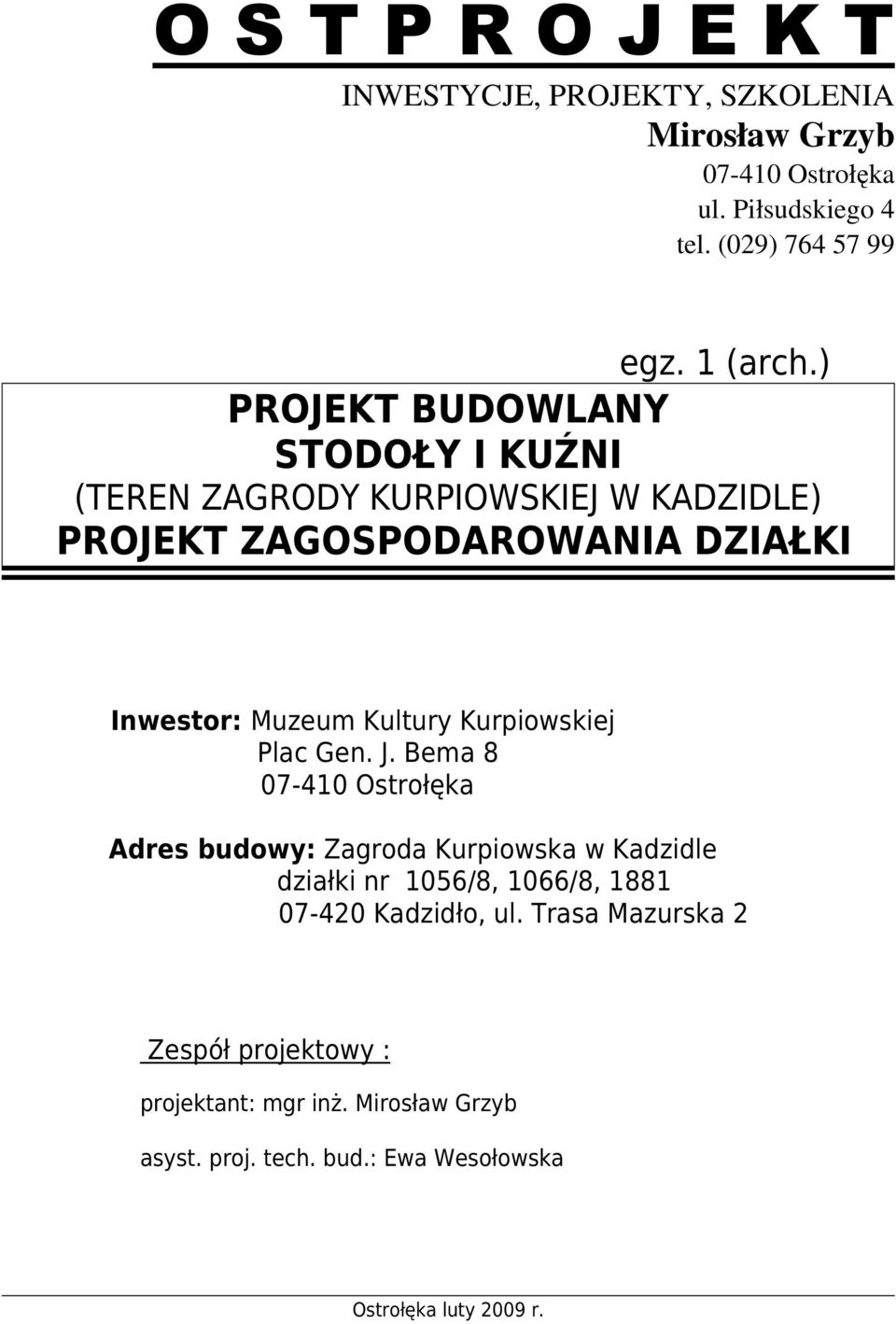

1 O S T P R O J E K T INWESTYCJE, PROJEKTY, SZKOLENIA Mirosław Grzyb Ostrołęka ul. Piłsudskiego 4 tel. (029) egz. 1 (arch.) PROJEKT BUDOWLANY STODOŁY I KUŹNI (TEREN ZAGRODY KURPIOWSKIEJ W KADZIDLE) PROJEKT ZAGOSPODAROWANIA DZIAŁKI Inwestor: Muzeum Kultury Kurpiowskiej Plac Gen. J. Bema Ostrołęka Adres budowy: Zagroda Kurpiowska w Kadzidle działki nr 1056/8, 1066/8, Kadzidło, ul. Trasa Mazurska 2 Zespół projektowy : projektant: mgr inż. Mirosław Grzyb asyst. proj. tech. bud.: Ewa Wesołowska Ostrołęka luty 2009 r.

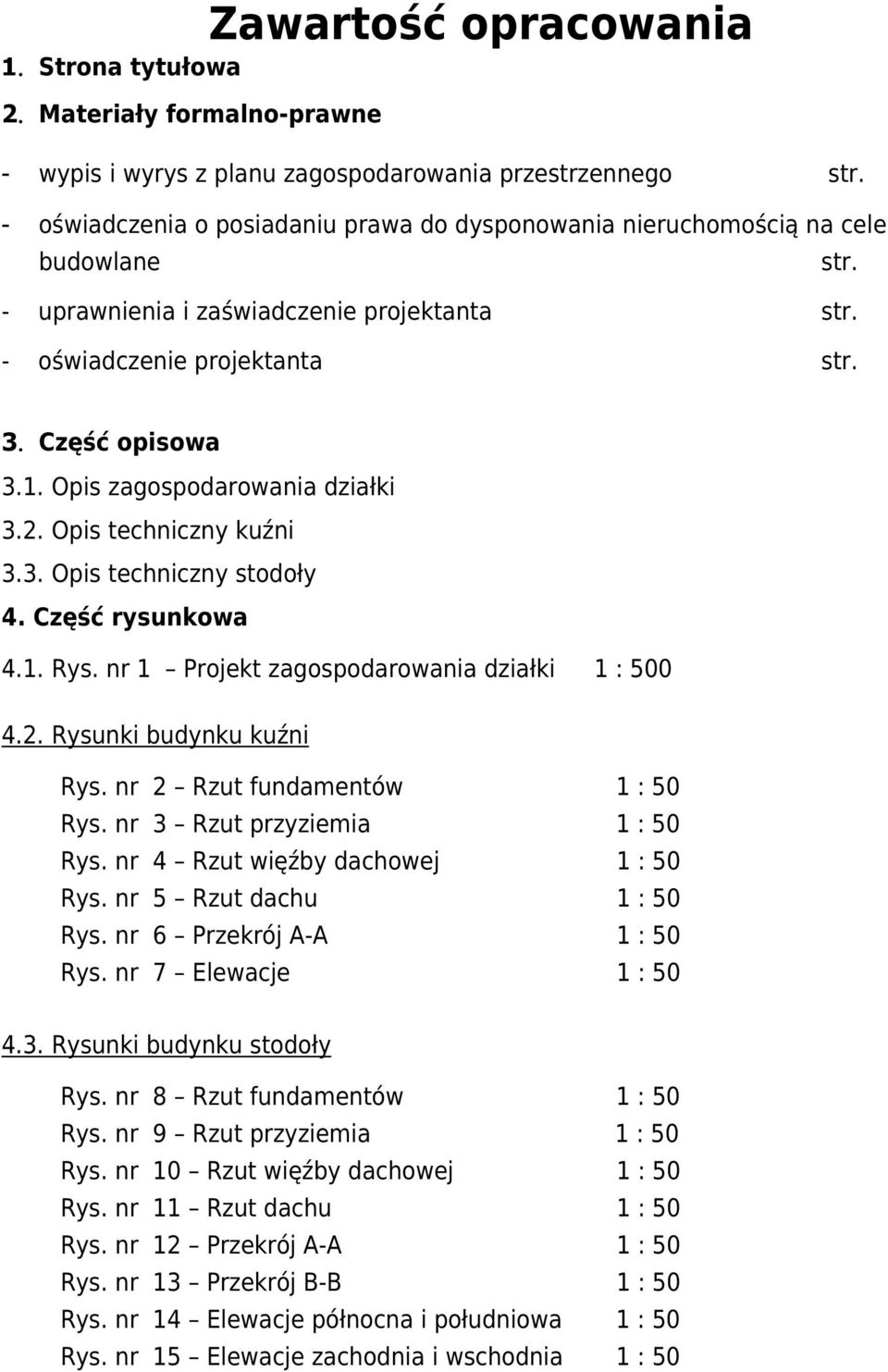

2 Zawartość opracowania 1. Strona tytułowa 2. Materiały formalno-prawne - wypis i wyrys z planu zagospodarowania przestrzennego str. - oświadczenia o posiadaniu prawa do dysponowania nieruchomością na cele budowlane - uprawnienia i zaświadczenie projektanta str. - oświadczenie projektanta str. str. 3. Część opisowa 3.1. Opis zagospodarowania działki 3.2. Opis techniczny kuźni 3.3. Opis techniczny stodoły 4. Część rysunkowa 4.1. Rys. nr 1 Projekt zagospodarowania działki 1 : Rysunki budynku kuźni Rys. nr 2 Rzut fundamentów 1 : 50 Rys. nr 3 Rzut przyziemia 1 : 50 Rys. nr 4 Rzut więźby dachowej 1 : 50 Rys. nr 5 Rzut dachu 1 : 50 Rys. nr 6 Przekrój A-A 1 : 50 Rys. nr 7 Elewacje 1 : Rysunki budynku stodoły Rys. nr 8 Rzut fundamentów 1 : 50 Rys. nr 9 Rzut przyziemia 1 : 50 Rys. nr 10 Rzut więźby dachowej 1 : 50 Rys. nr 11 Rzut dachu 1 : 50 Rys. nr 12 Przekrój A-A 1 : 50 Rys. nr 13 Przekrój B-B 1 : 50 Rys. nr 14 Elewacje północna i południowa 1 : 50 Rys. nr 15 Elewacje zachodnia i wschodnia 1 : 50

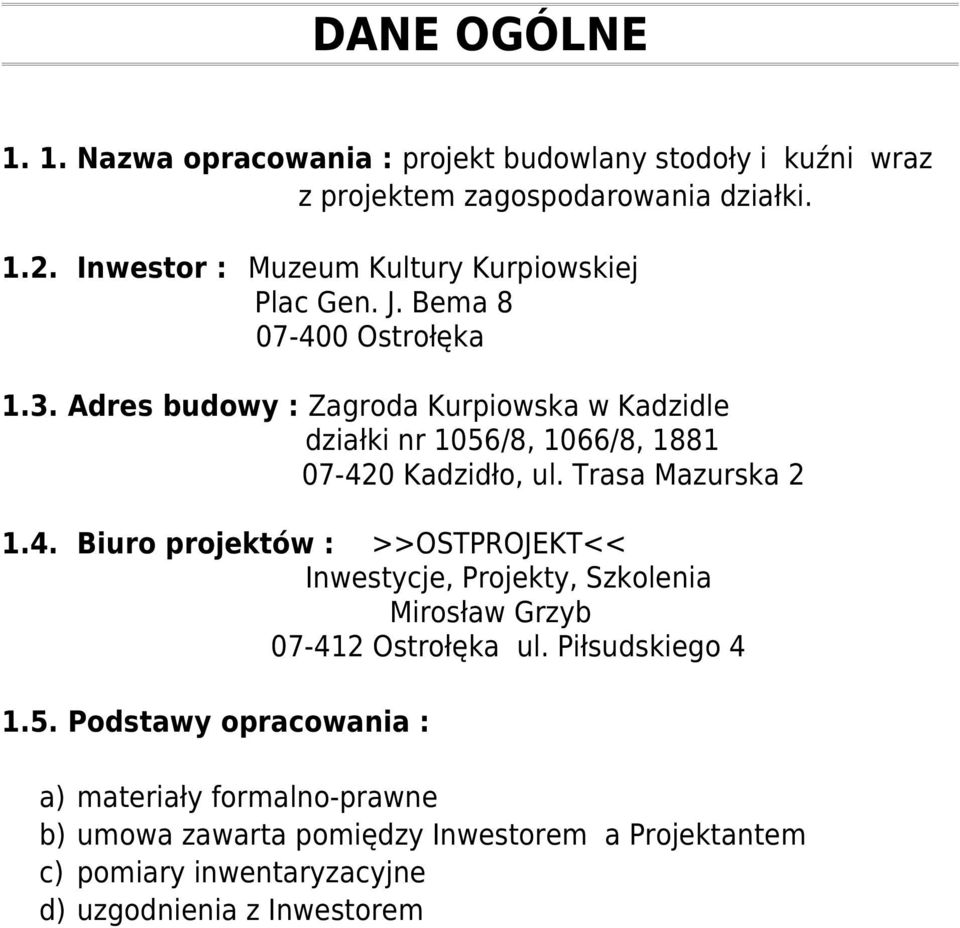

3 DANE OGÓLNE Nazwa opracowania : projekt budowlany stodoły i kuźni wraz z projektem zagospodarowania działki Inwestor : Muzeum Kultury Kurpiowskiej Plac Gen. J. Bema Ostrołęka 1.3. Adres budowy : Zagroda Kurpiowska w Kadzidle działki nr 1056/8, 1066/8, Kadzidło, ul. Trasa Mazurska Biuro projektów : >>OSTPROJEKT<< Inwestycje, Projekty, Szkolenia Mirosław Grzyb Ostrołęka ul. Piłsudskiego Podstawy opracowania : a) materiały formalno-prawne b) umowa zawarta pomiędzy Inwestorem a Projektantem c) pomiary inwentaryzacyjne d) uzgodnienia z Inwestorem

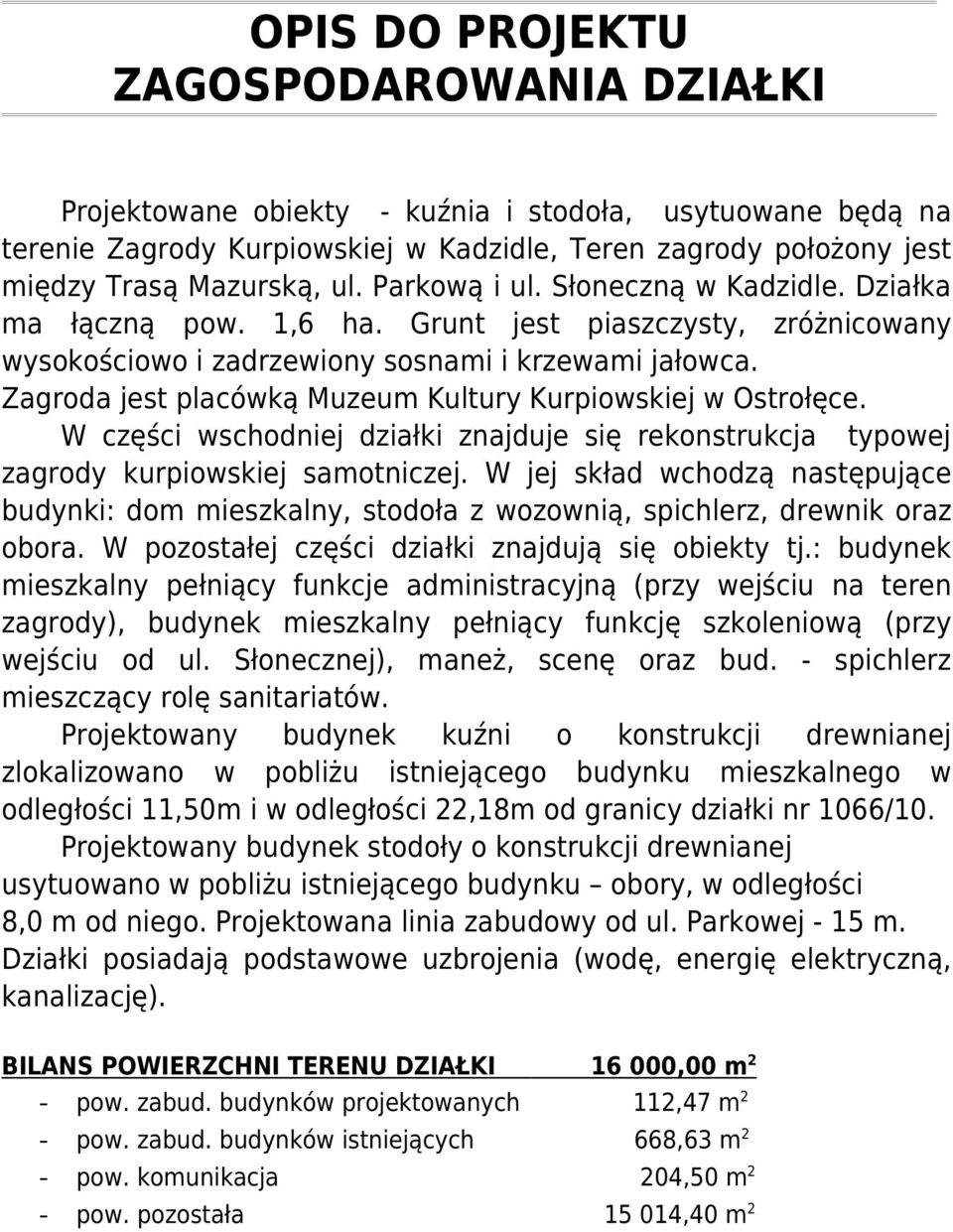

4 OPIS DO PROJEKTU ZAGOSPODAROWANIA DZIAŁKI Projektowane obiekty - kuźnia i stodoła, usytuowane będą na terenie Zagrody Kurpiowskiej w Kadzidle, Teren zagrody położony jest między Trasą Mazurską, ul. Parkową i ul. Słoneczną w Kadzidle. Działka ma łączną pow. 1,6 ha. Grunt jest piaszczysty, zróżnicowany wysokościowo i zadrzewiony sosnami i krzewami jałowca. Zagroda jest placówką Muzeum Kultury Kurpiowskiej w Ostrołęce. W części wschodniej działki znajduje się rekonstrukcja typowej zagrody kurpiowskiej samotniczej. W jej skład wchodzą następujące budynki: dom mieszkalny, stodoła z wozownią, spichlerz, drewnik oraz obora. W pozostałej części działki znajdują się obiekty tj.: budynek mieszkalny pełniący funkcje administracyjną (przy wejściu na teren zagrody), budynek mieszkalny pełniący funkcję szkoleniową (przy wejściu od ul. Słonecznej), maneż, scenę oraz bud. - spichlerz mieszczący rolę sanitariatów. Projektowany budynek kuźni o konstrukcji drewnianej zlokalizowano w pobliżu istniejącego budynku mieszkalnego w odległości 11,50m i w odległości 22,18m od granicy działki nr 1066/10. Projektowany budynek stodoły o konstrukcji drewnianej usytuowano w pobliżu istniejącego budynku obory, w odległości 8,0 m od niego. Projektowana linia zabudowy od ul. Parkowej - 15 m. Działki posiadają podstawowe uzbrojenia (wodę, energię elektryczną, kanalizację). BILANS POWIERZCHNI TERENU DZIAŁKI ,00 m 2 - pow. zabud. budynków projektowanych 112,47 m 2 - pow. zabud. budynków istniejących 668,63 m 2 - pow. komunikacja 204,50 m 2 - pow. pozostała ,40 m 2

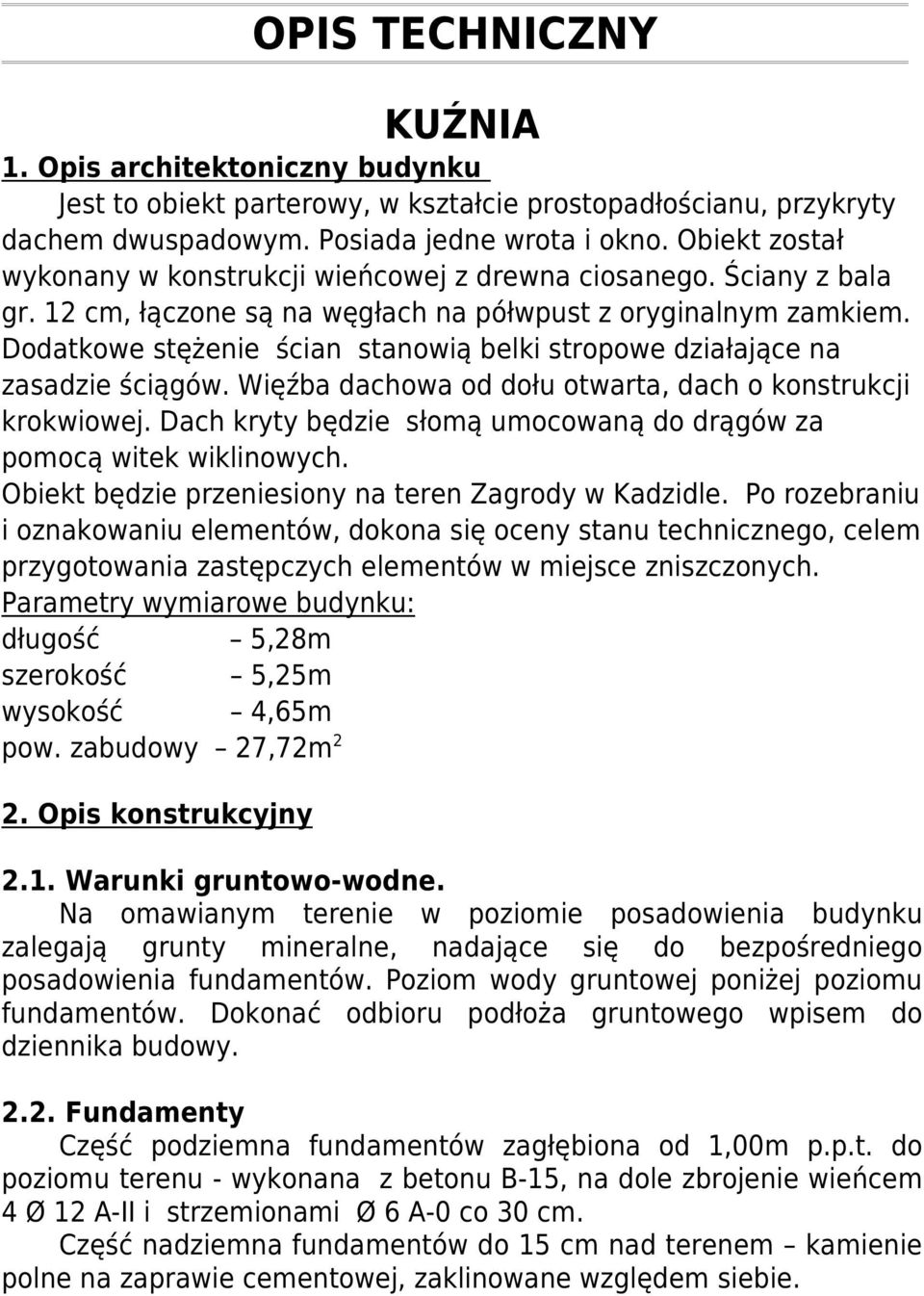

5 OPIS TECHNICZNY KUŹNIA 1. Opis architektoniczny budynku Jest to obiekt parterowy, w kształcie prostopadłościanu, przykryty dachem dwuspadowym. Posiada jedne wrota i okno. Obiekt został wykonany w konstrukcji wieńcowej z drewna ciosanego. Ściany z bala gr. 12 cm, łączone są na węgłach na półwpust z oryginalnym zamkiem. Dodatkowe stężenie ścian stanowią belki stropowe działające na zasadzie ściągów. Więźba dachowa od dołu otwarta, dach o konstrukcji krokwiowej. Dach kryty będzie słomą umocowaną do drągów za pomocą witek wiklinowych. Obiekt będzie przeniesiony na teren Zagrody w Kadzidle. Po rozebraniu i oznakowaniu elementów, dokona się oceny stanu technicznego, celem przygotowania zastępczych elementów w miejsce zniszczonych. Parametry wymiarowe budynku: długość 5,28m szerokość 5,25m wysokość 4,65m pow. zabudowy 27,72m 2 2. Opis konstrukcyjny 2.1. Warunki gruntowo-wodne. Na omawianym terenie w poziomie posadowienia budynku zalegają grunty mineralne, nadające się do bezpośredniego posadowienia fundamentów. Poziom wody gruntowej poniżej poziomu fundamentów. Dokonać odbioru podłoża gruntowego wpisem do dziennika budowy Fundamenty Część podziemna fundamentów zagłębiona od 1,00m p.p.t. do poziomu terenu - wykonana z betonu B-15, na dole zbrojenie wieńcem 4 Ø 12 A-II i strzemionami Ø 6 A-0 co 30 cm. Część nadziemna fundamentów do 15 cm nad terenem kamienie polne na zaprawie cementowej, zaklinowane względem siebie.

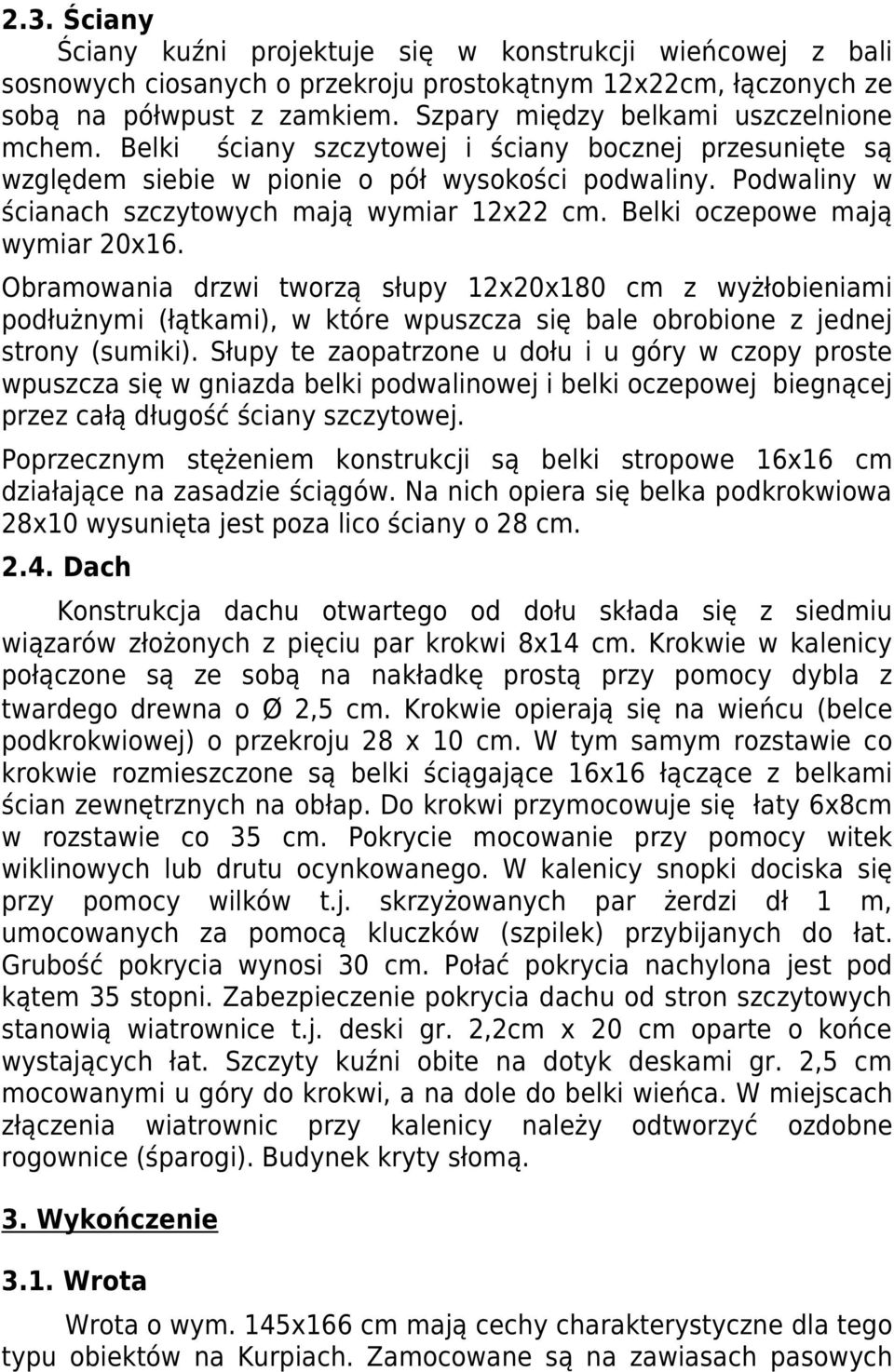

6 2.3. Ściany Ściany kuźni projektuje się w konstrukcji wieńcowej z bali sosnowych ciosanych o przekroju prostokątnym 12x22cm, łączonych ze sobą na półwpust z zamkiem. Szpary między belkami uszczelnione mchem. Belki ściany szczytowej i ściany bocznej przesunięte są względem siebie w pionie o pół wysokości podwaliny. Podwaliny w ścianach szczytowych mają wymiar 12x22 cm. Belki oczepowe mają wymiar 20x16. Obramowania drzwi tworzą słupy 12x20x180 cm z wyżłobieniami podłużnymi (łątkami), w które wpuszcza się bale obrobione z jednej strony (sumiki). Słupy te zaopatrzone u dołu i u góry w czopy proste wpuszcza się w gniazda belki podwalinowej i belki oczepowej biegnącej przez całą długość ściany szczytowej. Poprzecznym stężeniem konstrukcji są belki stropowe 16x16 cm działające na zasadzie ściągów. Na nich opiera się belka podkrokwiowa 28x10 wysunięta jest poza lico ściany o 28 cm Dach Konstrukcja dachu otwartego od dołu składa się z siedmiu wiązarów złożonych z pięciu par krokwi 8x14 cm. Krokwie w kalenicy połączone są ze sobą na nakładkę prostą przy pomocy dybla z twardego drewna oø2,5 cm. Krokwie opierają się na wieńcu (belce podkrokwiowej) o przekroju 28 x 10 cm. W tym samym rozstawie co krokwie rozmieszczone są belki ściągające 16x16 łączące z belkami ścian zewnętrznych na obłap. Do krokwi przymocowuje się łaty 6x8cm w rozstawie co 35 cm. Pokrycie mocowanie przy pomocy witek wiklinowych lub drutu ocynkowanego. W kalenicy snopki dociska się przy pomocy wilków t.j. skrzyżowanych par żerdzi dł 1 m, umocowanych za pomocą kluczków (szpilek) przybijanych do łat. Grubość pokrycia wynosi 30 cm. Połać pokrycia nachylona jest pod kątem 35 stopni. Zabezpieczenie pokrycia dachu od stron szczytowych stanowią wiatrownice t.j. deski gr. 2,2cm x 20 cm oparte o końce wystających łat. Szczyty kuźni obite na dotyk deskami gr. 2,5 cm mocowanymi u góry do krokwi, a na dole do belki wieńca. W miejscach złączenia wiatrownic przy kalenicy należy odtworzyć ozdobne rogownice (śparogi). Budynek kryty słomą. 3. Wykończenie 3.1. Wrota Wrota o wym. 145x166 cm mają cechy charakterystyczne dla tego typu obiektów na Kurpiach. Zamocowane są na zawiasach pasowych

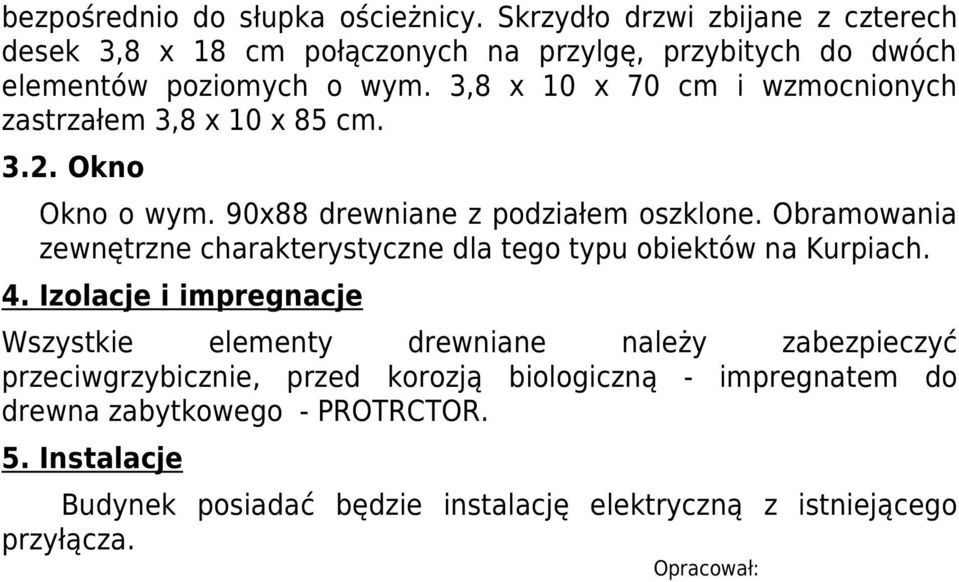

7 bezpośrednio do słupka ościeżnicy. Skrzydło drzwi zbijane z czterech desek 3,8 x 18 cm połączonych na przylgę, przybitych do dwóch elementów poziomych o wym. 3,8 x 10 x 70 cm i wzmocnionych zastrzałem 3,8 x 10 x 85 cm Okno Okno o wym. 90x88 drewniane z podziałem oszklone. Obramowania zewnętrzne charakterystyczne dla tego typu obiektów na Kurpiach. 4. Izolacje i impregnacje Wszystkie elementy drewniane należy zabezpieczyć przeciwgrzybicznie, przed korozją biologiczną - impregnatem do drewna zabytkowego - PROTRCTOR. 5. Instalacje Budynek posiadać będzie instalację elektryczną z istniejącego przyłącza. Opracował:

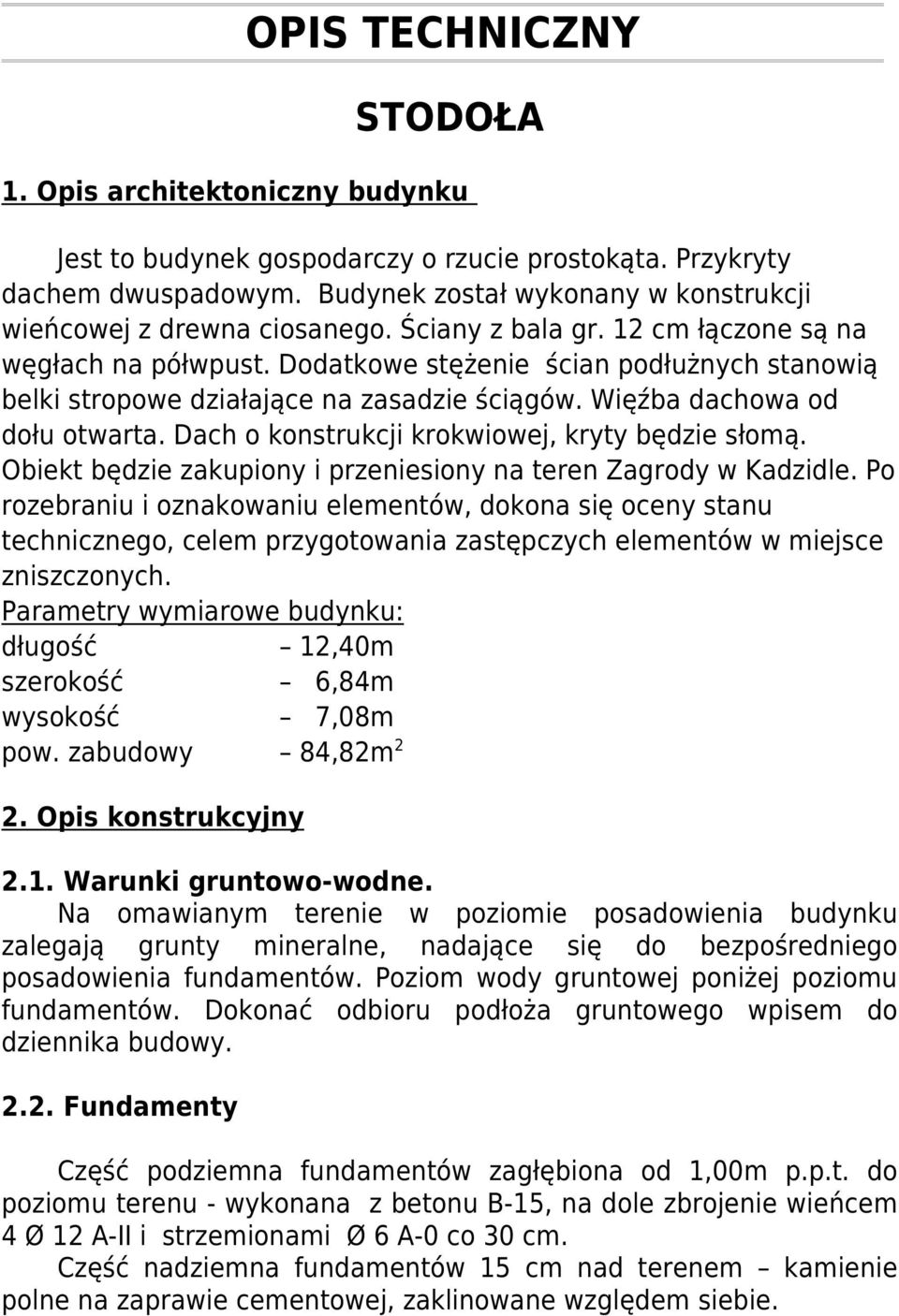

8 OPIS TECHNICZNY STODOŁA 1. Opis architektoniczny budynku Jest to budynek gospodarczy o rzucie prostokąta. Przykryty dachem dwuspadowym. Budynek został wykonany w konstrukcji wieńcowej z drewna ciosanego. Ściany z bala gr. 12 cm łączone są na węgłach na półwpust. Dodatkowe stężenie ścian podłużnych stanowią belki stropowe działające na zasadzie ściągów. Więźba dachowa od dołu otwarta. Dach o konstrukcji krokwiowej, kryty będzie słomą. Obiekt będzie zakupiony i przeniesiony na teren Zagrody w Kadzidle. Po rozebraniu i oznakowaniu elementów, dokona się oceny stanu technicznego, celem przygotowania zastępczych elementów w miejsce zniszczonych. Parametry wymiarowe budynku: długość 12,40m szerokość 6,84m wysokość 7,08m pow. zabudowy 84,82m 2 2. Opis konstrukcyjny 2.1. Warunki gruntowo-wodne. Na omawianym terenie w poziomie posadowienia budynku zalegają grunty mineralne, nadające się do bezpośredniego posadowienia fundamentów. Poziom wody gruntowej poniżej poziomu fundamentów. Dokonać odbioru podłoża gruntowego wpisem do dziennika budowy Fundamenty Część podziemna fundamentów zagłębiona od 1,00m p.p.t. do poziomu terenu - wykonana z betonu B-15, na dole zbrojenie wieńcem 4 Ø 12 A-II i strzemionami Ø 6 A-0 co 30 cm. Część nadziemna fundamentów 15 cm nad terenem kamienie polne na zaprawie cementowej, zaklinowane względem siebie.

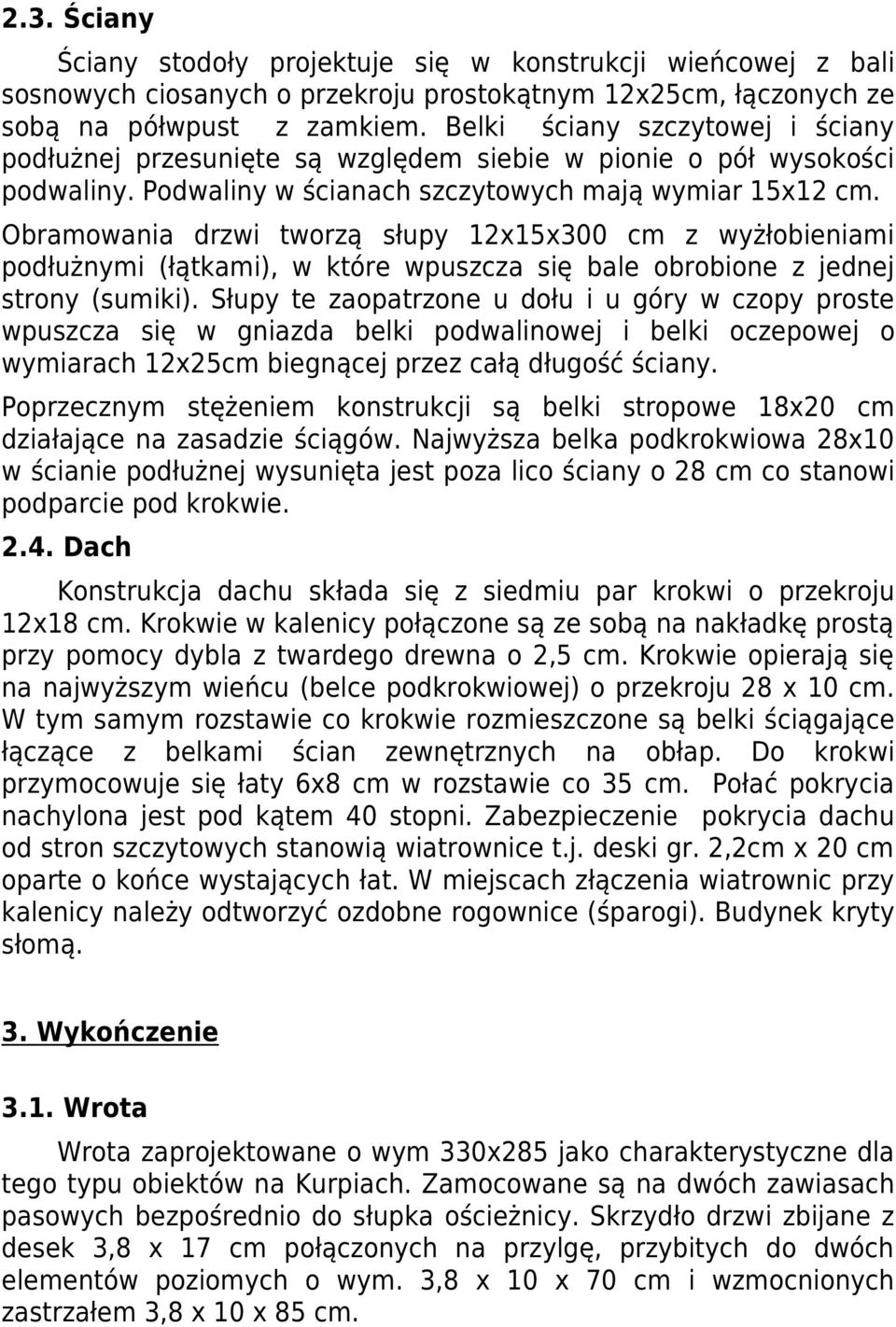

9 2.3. Ściany Ściany stodoły projektuje się w konstrukcji wieńcowej z bali sosnowych ciosanych o przekroju prostokątnym 12x25cm, łączonych ze sobą na półwpust z zamkiem. Belki ściany szczytowej i ściany podłużnej przesunięte są względem siebie w pionie o pół wysokości podwaliny. Podwaliny w ścianach szczytowych mają wymiar 15x12 cm. Obramowania drzwi tworzą słupy 12x15x300 cm z wyżłobieniami podłużnymi (łątkami), w które wpuszcza się bale obrobione z jednej strony (sumiki). Słupy te zaopatrzone u dołu i u góry w czopy proste wpuszcza się w gniazda belki podwalinowej i belki oczepowej o wymiarach 12x25cm biegnącej przez całą długość ściany. Poprzecznym stężeniem konstrukcji są belki stropowe 18x20 cm działające na zasadzie ściągów. Najwyższa belka podkrokwiowa 28x10 w ścianie podłużnej wysunięta jest poza lico ściany o 28 cm co stanowi podparcie pod krokwie Dach Konstrukcja dachu składa się z siedmiu par krokwi o przekroju 12x18 cm. Krokwie w kalenicy połączone są ze sobą na nakładkę prostą przy pomocy dybla z twardego drewna o 2,5 cm. Krokwie opierają się na najwyższym wieńcu (belce podkrokwiowej) o przekroju 28 x 10 cm. W tym samym rozstawie co krokwie rozmieszczone są belki ściągające łączące z belkami ścian zewnętrznych na obłap. Do krokwi przymocowuje się łaty 6x8 cm w rozstawie co 35 cm. Połać pokrycia nachylona jest pod kątem 40 stopni. Zabezpieczenie pokrycia dachu od stron szczytowych stanowią wiatrownice t.j. deski gr. 2,2cm x 20 cm oparte o końce wystających łat. W miejscach złączenia wiatrownic przy kalenicy należy odtworzyć ozdobne rogownice (śparogi). Budynek kryty słomą. 3. Wykończenie 3.1. Wrota Wrota zaprojektowane o wym 330x285 jako charakterystyczne dla tego typu obiektów na Kurpiach. Zamocowane są na dwóch zawiasach pasowych bezpośrednio do słupka ościeżnicy. Skrzydło drzwi zbijane z desek 3,8 x 17 cm połączonych na przylgę, przybitych do dwóch elementów poziomych o wym. 3,8 x 10 x 70 cm i wzmocnionych zastrzałem 3,8 x 10 x 85 cm.

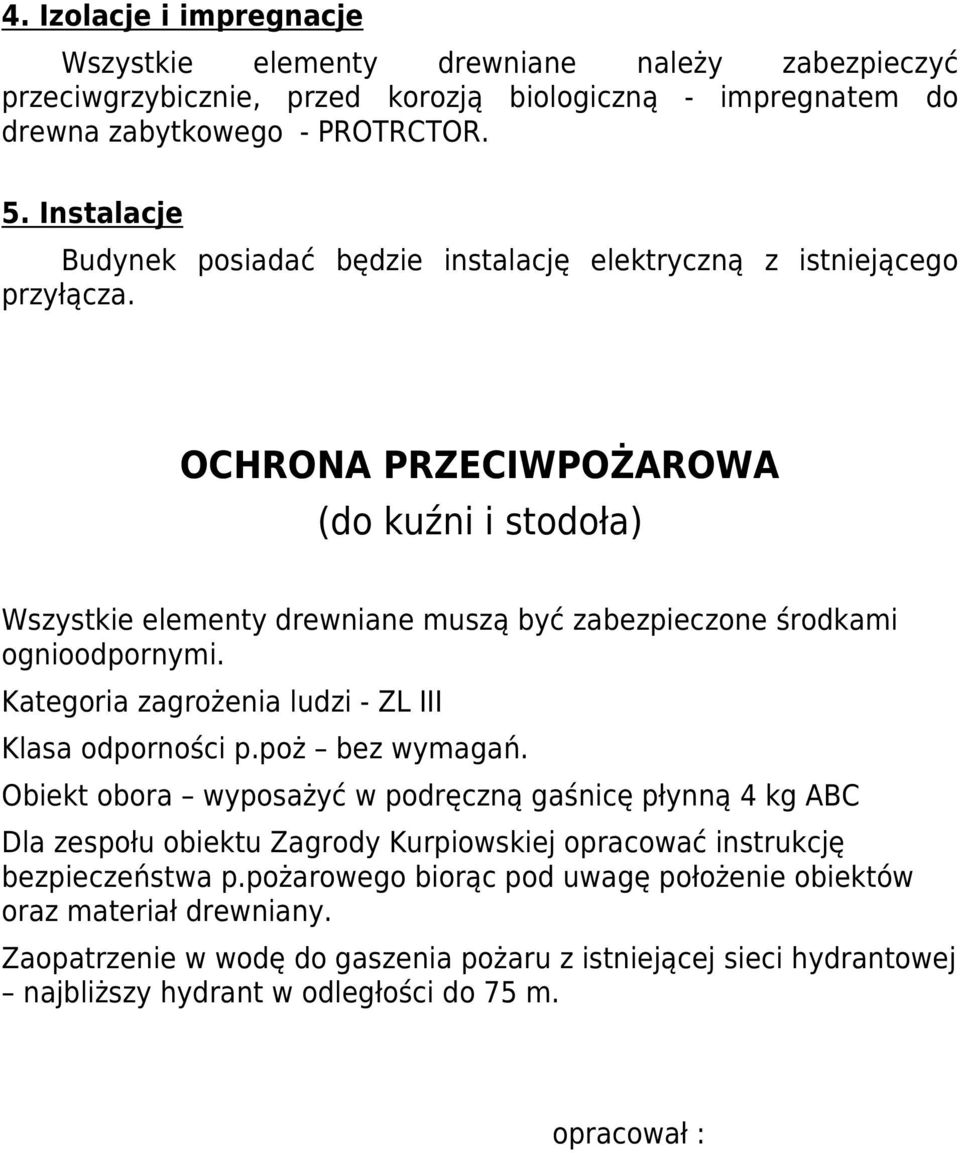

10 4. Izolacje i impregnacje Wszystkie elementy drewniane należy zabezpieczyć przeciwgrzybicznie, przed korozją biologiczną - impregnatem do drewna zabytkowego - PROTRCTOR. 5. Instalacje Budynek posiadać będzie instalację elektryczną z istniejącego przyłącza. OCHRONA PRZECIWPOŻAROWA (do kuźni i stodoła) Wszystkie elementy drewniane muszą być zabezpieczone środkami ognioodpornymi. Kategoria zagrożenia ludzi - ZL III Klasa odporności p.poż bez wymagań. Obiekt obora wyposażyć w podręczną gaśnicę płynną 4 kg ABC Dla zespołu obiektu Zagrody Kurpiowskiej opracować instrukcję bezpieczeństwa p.pożarowego biorąc pod uwagę położenie obiektów oraz materiał drewniany. Zaopatrzenie w wodę do gaszenia pożaru z istniejącej sieci hydrantowej najbliższy hydrant w odległości do 75 m. opracował :

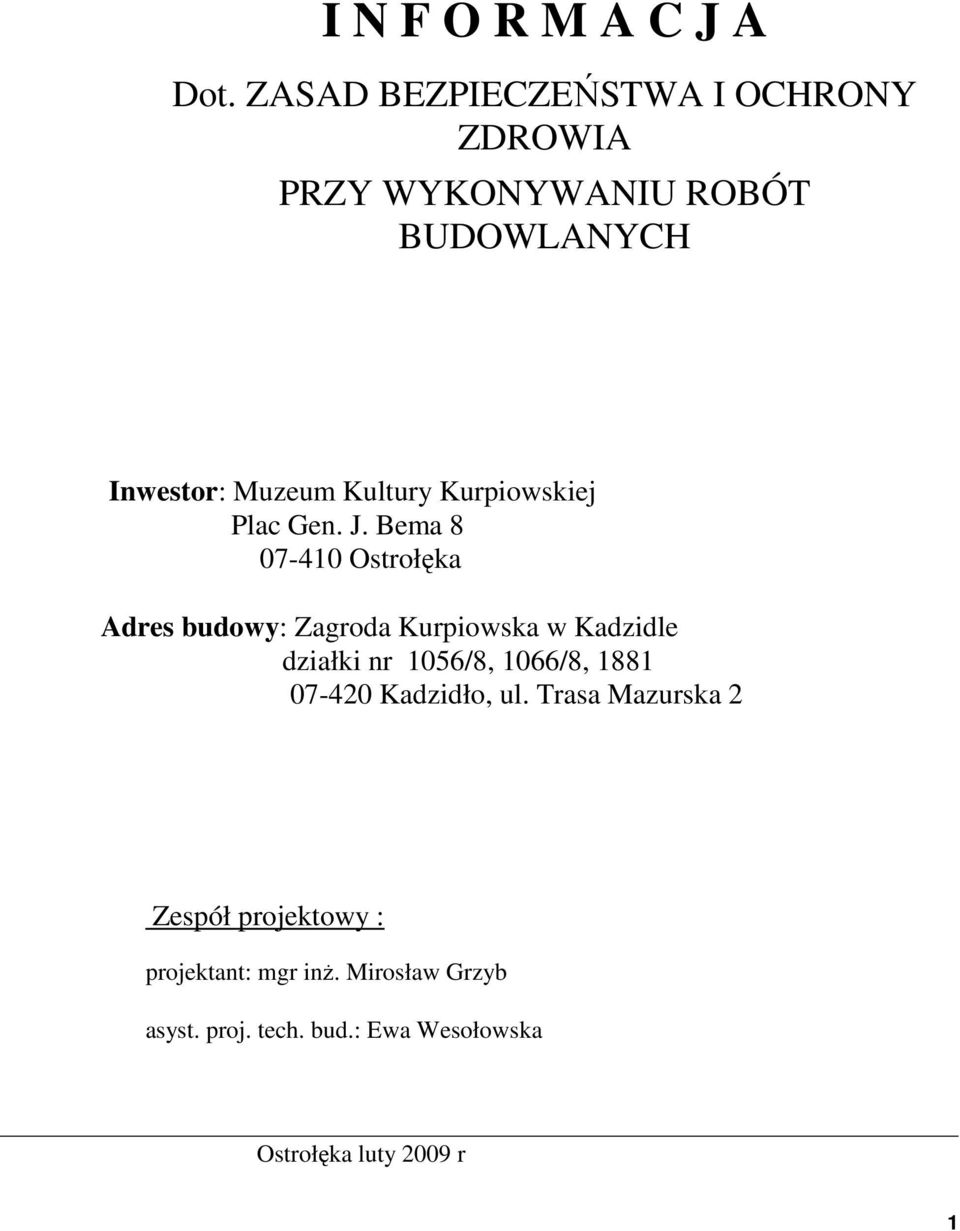

11 I N F O R M A C J A Dot. ZASAD BEZPIECZEŃSTWA I OCHRONY ZDROWIA PRZY WYKONYWANIU ROBÓT BUDOWLANYCH Inwestor: Muzeum Kultury Kurpiowskiej Plac Gen. J. Bema Ostrołęka Adres budowy: Zagroda Kurpiowska w Kadzidle działki nr 1056/8, 1066/8, Kadzidło, ul. Trasa Mazurska 2 Zespół projektowy : projektant: mgr inŝ. Mirosław Grzyb asyst. proj. tech. bud.: Ewa Wesołowska Ostrołęka luty 2009 r 1

12 CZĘŚĆ OPISOWA ZAKRES ROBÓT budowa hali sportowej z pomieszczeniami towarzyszącymi, łącznikiem i pomieszczeniami przedszkolnymi w Szelkowie. PRZESTRZEGANIE PRZEPISÓW BHP Wykonawca oświadczy, Ŝe posiada odpowiednie przygotowanie, znajomość, kwalifikacje i środki techniczne pozwalające na realizację przedmiotu Umowy zgodnie z wymogami prawa budowlanego i przepisami BHP, a tym samym ponosi pełną i wyłączną odpowiedzialność za zgodność wykonania robót z przepisami i zasadami BHP. Wykonawca zobowiązany jest do opracowania projektu organizacji robót w zgodności z przepisami i zasadami BHP, skoordynowania projektu z Zamawiającym oraz przekazania zatwierdzonego projektu Koordynatorowi przed rozpoczęciem Robót, co stanowi warunek niezbędny dla rozpoczęcia Robót. Wykonawca jest zobowiązany zaznajomić Pracowników z zakresem ich obowiązków, sposobem wykonywania pracy na wyznaczonych stanowiskach oraz ich podstawowymi uprawnieniami, w sposób zapewniający przestrzeganie zasad i przepisów BHP. Wykonawca ponosi pełną i wyłączną odpowiedzialność za Pracowników w zakresie przestrzegania przepisów i zasad BHP, a takŝe zobowiązany jest w tym zakresie zapewnić skuteczny nadzór osoby o właściwych kwalifikacjach i uprawnieniach. Wykonawca złoŝy oświadczenie, Ŝe jego personel przez cały czas realizacji Robót posiadać będzie aktualne badania lekarskie i zaświadczenia o przeszkoleniu BHP oraz inne wymagane przepisami prawa zaświadczenia. Wykonawca zobowiązany jest do organizowania stanowisk pracy w sposób niestanowiący zagroŝenia dla innych Pracowników oraz osób trzecich na terenie budowy. Wszelkie zmiany stanowisk pracy muszą być uzgodnione z Przedstawicielem Inwestora. Wykonawca jest zobowiązany do współpracy z innymi Wykonawcami, podwykonawcami oraz uczestnikami procesu budowlanego na terenie budowy w zakresie przestrzegania przepisów i zasad BHP. W przypadku, gdy warunki pracy nie odpowiadają przepisom BHP i stwarzają bezpośrednie zagroŝenie dla zdrowia lub Ŝycia Pracowników bądź, gdy wykonywane Roboty stwarzają takie zagroŝenie dla innych osób Wykonawca zobowiązany jest powstrzymać się od wykonania takich Robót i zawiadomić natychmiast Przedstawiciela Inwestora lub / i Zamawiającego. Przed przystąpieniem do wykonywania prac o szczególnym zagroŝeniu dla zdrowia lub Ŝycia, bądź teŝ mienia, w szczególności wykonywanych przy czynnych urządzeniach instalacyjnych, energetycznych, hydrotechnicznych, gazowych Wykonawca zobowiązany jest uzyskać pisemną zgodę dysponenta tych urządzeń, określającą warunki wykonania takich prac. 2

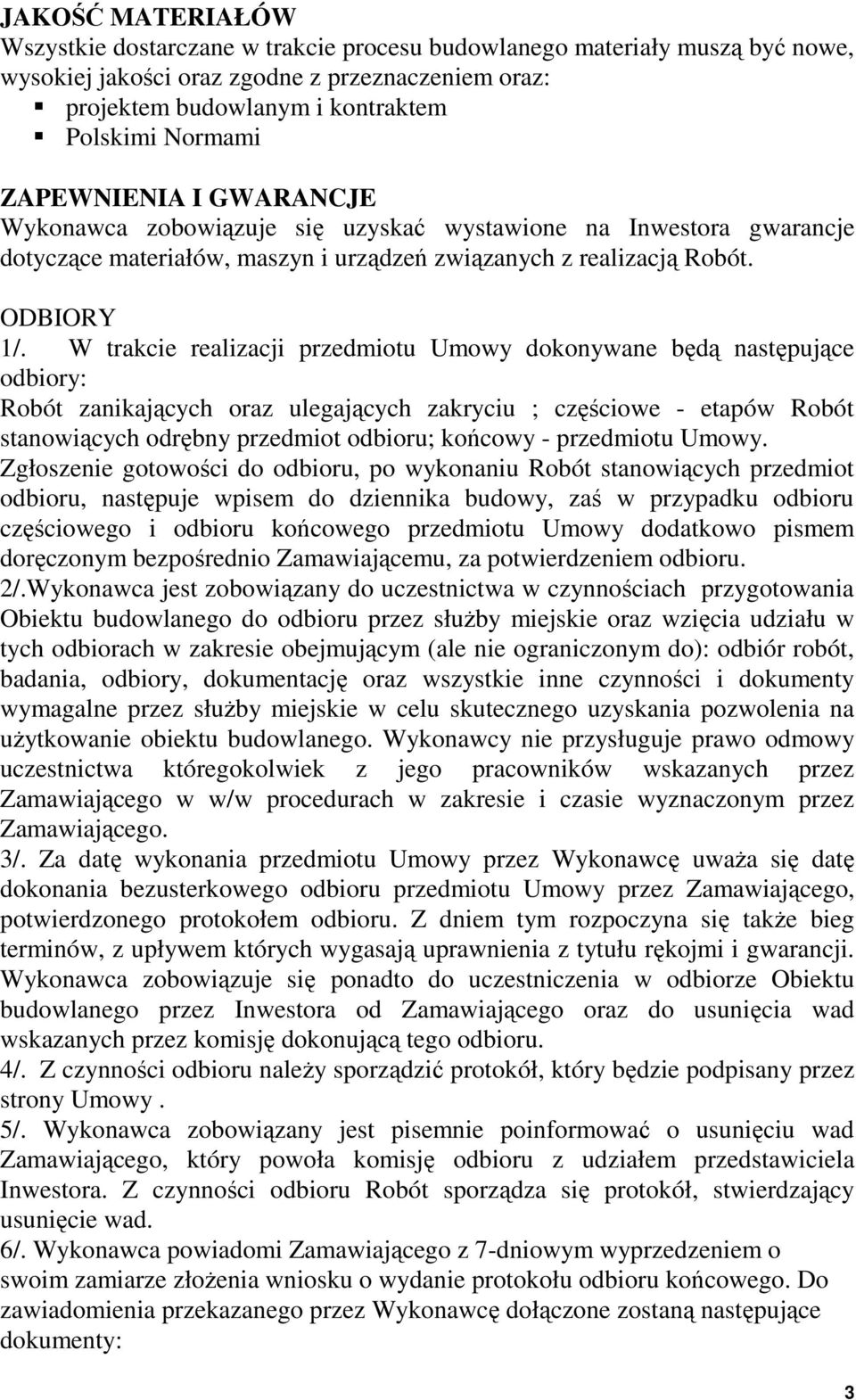

13 JAKOŚĆ MATERIAŁÓW Wszystkie dostarczane w trakcie procesu budowlanego materiały muszą być nowe, wysokiej jakości oraz zgodne z przeznaczeniem oraz: projektem budowlanym i kontraktem Polskimi Normami ZAPEWNIENIA I GWARANCJE Wykonawca zobowiązuje się uzyskać wystawione na Inwestora gwarancje dotyczące materiałów, maszyn i urządzeń związanych z realizacją Robót. ODBIORY 1/. W trakcie realizacji przedmiotu Umowy dokonywane będą następujące odbiory: Robót zanikających oraz ulegających zakryciu ; częściowe - etapów Robót stanowiących odrębny przedmiot odbioru; końcowy - przedmiotu Umowy. Zgłoszenie gotowości do odbioru, po wykonaniu Robót stanowiących przedmiot odbioru, następuje wpisem do dziennika budowy, zaś w przypadku odbioru częściowego i odbioru końcowego przedmiotu Umowy dodatkowo pismem doręczonym bezpośrednio Zamawiającemu, za potwierdzeniem odbioru. 2/.Wykonawca jest zobowiązany do uczestnictwa w czynnościach przygotowania Obiektu budowlanego do odbioru przez słuŝby miejskie oraz wzięcia udziału w tych odbiorach w zakresie obejmującym (ale nie ograniczonym do): odbiór robót, badania, odbiory, dokumentację oraz wszystkie inne czynności i dokumenty wymagalne przez słuŝby miejskie w celu skutecznego uzyskania pozwolenia na uŝytkowanie obiektu budowlanego. Wykonawcy nie przysługuje prawo odmowy uczestnictwa któregokolwiek z jego pracowników wskazanych przez Zamawiającego w w/w procedurach w zakresie i czasie wyznaczonym przez Zamawiającego. 3/. Za datę wykonania przedmiotu Umowy przez Wykonawcę uwaŝa się datę dokonania bezusterkowego odbioru przedmiotu Umowy przez Zamawiającego, potwierdzonego protokołem odbioru. Z dniem tym rozpoczyna się takŝe bieg terminów, z upływem których wygasają uprawnienia z tytułu rękojmi i gwarancji. Wykonawca zobowiązuje się ponadto do uczestniczenia w odbiorze Obiektu budowlanego przez Inwestora od Zamawiającego oraz do usunięcia wad wskazanych przez komisję dokonującą tego odbioru. 4/. Z czynności odbioru naleŝy sporządzić protokół, który będzie podpisany przez strony Umowy. 5/. Wykonawca zobowiązany jest pisemnie poinformować o usunięciu wad Zamawiającego, który powoła komisję odbioru z udziałem przedstawiciela Inwestora. Z czynności odbioru Robót sporządza się protokół, stwierdzający usunięcie wad. 6/. Wykonawca powiadomi Zamawiającego z 7-dniowym wyprzedzeniem o swoim zamiarze złoŝenia wniosku o wydanie protokołu odbioru końcowego. Do zawiadomienia przekazanego przez Wykonawcę dołączone zostaną następujące dokumenty: 3

14 oświadczenie Kierownika Budowy potwierdzające, Ŝe: - Roboty, w tym próby końcowe, zostały wykonane zgodnie z Umową, zasadami i warunkami określonymi w Pozwoleniu na Budowę oraz zatwierdzonymi rysunkami wykonawczymi; - Plac Budowy (oraz wszelkie przyległe drogi, budynki i place wykorzystywane przez Wykonawcę) zostały profesjonalnie uprzątnięte, doprowadzone do porządku i są czyste; - Wszelkie przyległe działki, z których korzystał Wykonawca zostały odpowiednio przygotowane; protokoły prób i sprawdzeń; inwentaryzacja geodezyjna powykonawcza; INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA WYMAGANIA OGÓLNE 1/. Zgodnie z art.21a ustawy Prawo Budowlane jednolity tekst DZ U. Nr 207 poz.2015 z 2003r.) Kierownik Budowy sporządzi plan bezpieczeństwa i ochrony zdrowia na budowie. 2/.Plan BIOZ naleŝy sporządzić zgodnie z warunkami: Rozporządzenia Min. Infrastruktury w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia z dn r. ( Dz.u. nr 120 poz.1176 ) Rozporządzenie DZ.U ( dziennik. budowy, montaŝu, rozbiórki ) / Rozporządzenia Dziennik budowy, montaŝu i rozbiórki, tablica informacyjna oraz ogłoszenie zawierające dane dotyczące bezpieczeństwa pracy i ochrony zdrowia Dz.U z dn r. 3/. Wszelkie prace budowlane i montaŝowe naleŝy wykonywać zgodnie z warunkami przepisów i norm w zakresie wykonawstwa budowlanego i w zakresie bezpieczeństwa i higieny pracy. 4/. Technologię wykonania robót ustali Kierownik Budowy z uwzględnieniem specyfiki robót oraz zgodnie z zaleceniami podanymi w instrukcjach Producentów wyrobów i będącym w jego dyspozycji wyposaŝeniem technicznym 5/. Kierownik budowy zobowiązany jest do umieszczenia na budowie w widocznym miejscu tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia. 6/. Ogłoszenie to stosuje się do budowy, o ile przewiduje się na niej prowadzenie robót budowlanych trwających dłuŝej niŝ 30 dni roboczych i jednoczesne zatrudnienie co najmniej 20 pracowników, albo na której planowany zakres robot przekracza 500 osobodni. 7/. Ogłoszenie o którym mowa naleŝy umieścić na terenie budowy w sposób trwały i zabezpieczony przed zniszczeniem. Powinno ono zawierać : - przewidywane terminy rozpoczęcia i zakończenia robót budowlanych 4

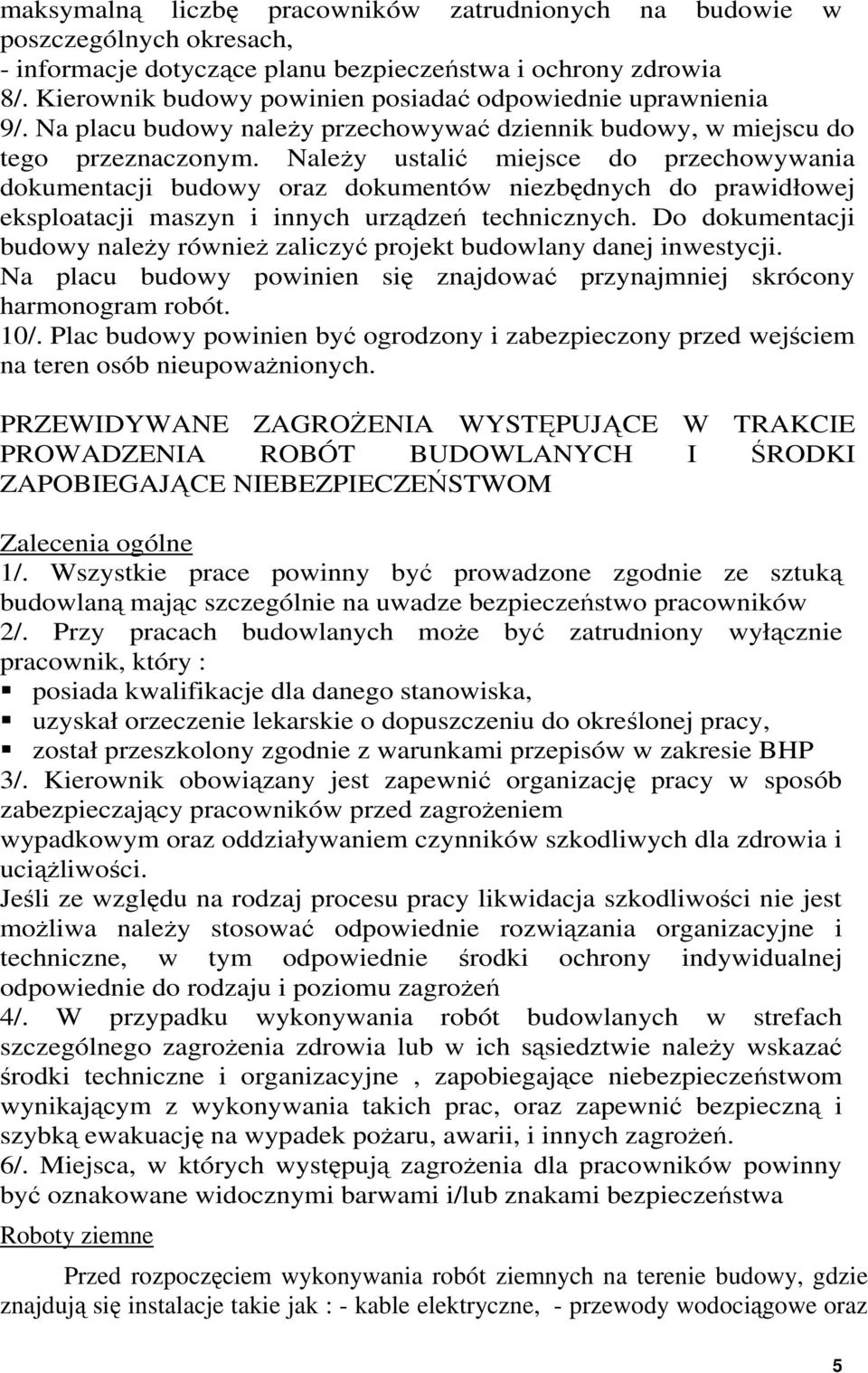

15 maksymalną liczbę pracowników zatrudnionych na budowie w poszczególnych okresach, - informacje dotyczące planu bezpieczeństwa i ochrony zdrowia 8/. Kierownik budowy powinien posiadać odpowiednie uprawnienia 9/. Na placu budowy naleŝy przechowywać dziennik budowy, w miejscu do tego przeznaczonym. NaleŜy ustalić miejsce do przechowywania dokumentacji budowy oraz dokumentów niezbędnych do prawidłowej eksploatacji maszyn i innych urządzeń technicznych. Do dokumentacji budowy naleŝy równieŝ zaliczyć projekt budowlany danej inwestycji. Na placu budowy powinien się znajdować przynajmniej skrócony harmonogram robót. 10/. Plac budowy powinien być ogrodzony i zabezpieczony przed wejściem na teren osób nieupowaŝnionych. PRZEWIDYWANE ZAGROśENIA WYSTĘPUJĄCE W TRAKCIE PROWADZENIA ROBÓT BUDOWLANYCH I ŚRODKI ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM Zalecenia ogólne 1/. Wszystkie prace powinny być prowadzone zgodnie ze sztuką budowlaną mając szczególnie na uwadze bezpieczeństwo pracowników 2/. Przy pracach budowlanych moŝe być zatrudniony wyłącznie pracownik, który : posiada kwalifikacje dla danego stanowiska, uzyskał orzeczenie lekarskie o dopuszczeniu do określonej pracy, został przeszkolony zgodnie z warunkami przepisów w zakresie BHP 3/. Kierownik obowiązany jest zapewnić organizację pracy w sposób zabezpieczający pracowników przed zagroŝeniem wypadkowym oraz oddziaływaniem czynników szkodliwych dla zdrowia i uciąŝliwości. Jeśli ze względu na rodzaj procesu pracy likwidacja szkodliwości nie jest moŝliwa naleŝy stosować odpowiednie rozwiązania organizacyjne i techniczne, w tym odpowiednie środki ochrony indywidualnej odpowiednie do rodzaju i poziomu zagroŝeń 4/. W przypadku wykonywania robót budowlanych w strefach szczególnego zagroŝenia zdrowia lub w ich sąsiedztwie naleŝy wskazać środki techniczne i organizacyjne, zapobiegające niebezpieczeństwom wynikającym z wykonywania takich prac, oraz zapewnić bezpieczną i szybką ewakuację na wypadek poŝaru, awarii, i innych zagroŝeń. 6/. Miejsca, w których występują zagroŝenia dla pracowników powinny być oznakowane widocznymi barwami i/lub znakami bezpieczeństwa Roboty ziemne Przed rozpoczęciem wykonywania robót ziemnych na terenie budowy, gdzie znajdują się instalacje takie jak : - kable elektryczne, - przewody wodociągowe oraz 5

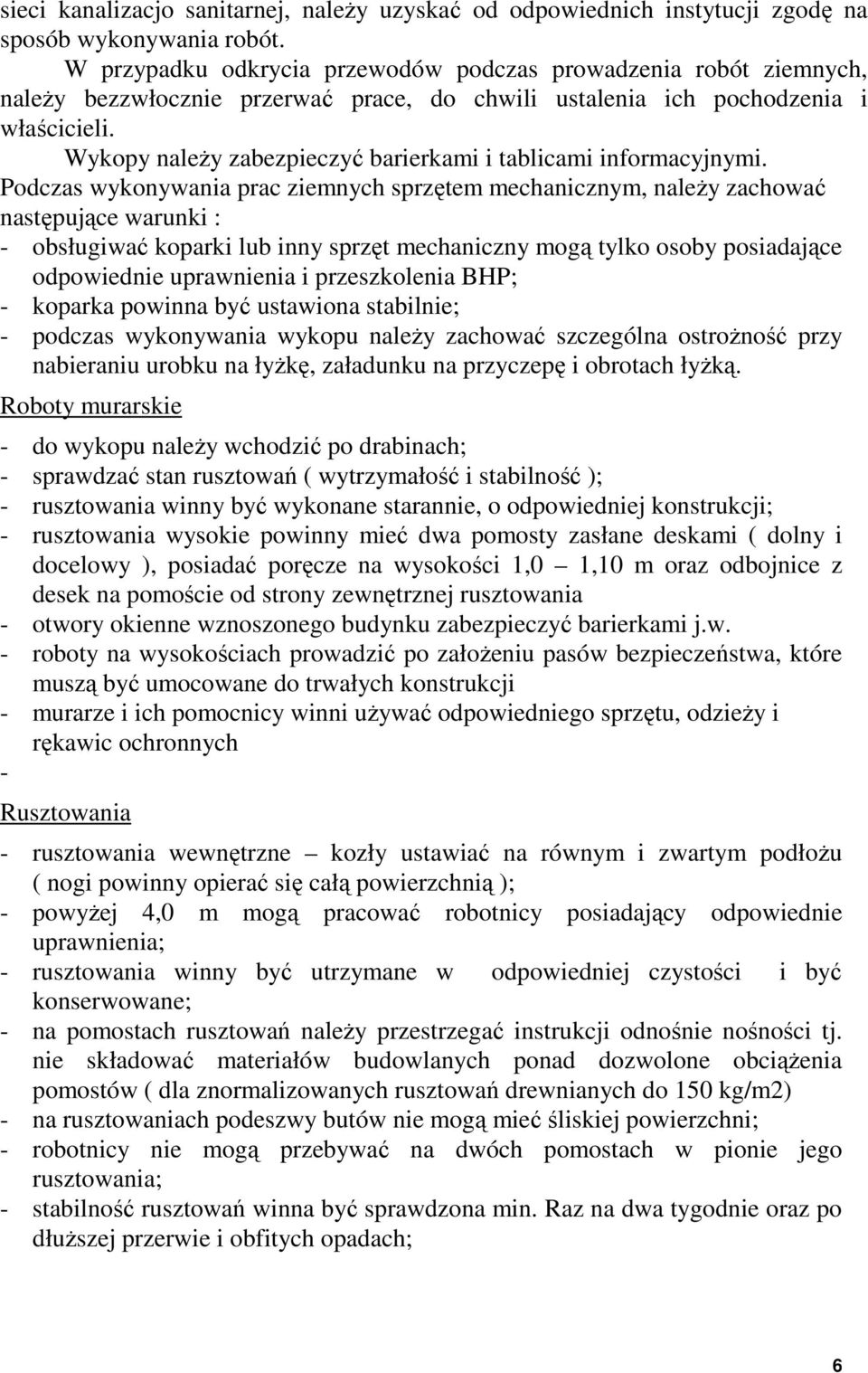

16 sieci kanalizacjo sanitarnej, naleŝy uzyskać od odpowiednich instytucji zgodę na sposób wykonywania robót. W przypadku odkrycia przewodów podczas prowadzenia robót ziemnych, naleŝy bezzwłocznie przerwać prace, do chwili ustalenia ich pochodzenia i właścicieli. Wykopy naleŝy zabezpieczyć barierkami i tablicami informacyjnymi. Podczas wykonywania prac ziemnych sprzętem mechanicznym, naleŝy zachować następujące warunki : - obsługiwać koparki lub inny sprzęt mechaniczny mogą tylko osoby posiadające odpowiednie uprawnienia i przeszkolenia BHP; - koparka powinna być ustawiona stabilnie; - podczas wykonywania wykopu naleŝy zachować szczególna ostroŝność przy nabieraniu urobku na łyŝkę, załadunku na przyczepę i obrotach łyŝką. Roboty murarskie - do wykopu naleŝy wchodzić po drabinach; - sprawdzać stan rusztowań ( wytrzymałość i stabilność ); - rusztowania winny być wykonane starannie, o odpowiedniej konstrukcji; - rusztowania wysokie powinny mieć dwa pomosty zasłane deskami ( dolny i docelowy ), posiadać poręcze na wysokości 1,0 1,10 m oraz odbojnice z desek na pomoście od strony zewnętrznej rusztowania - otwory okienne wznoszonego budynku zabezpieczyć barierkami j.w. - roboty na wysokościach prowadzić po załoŝeniu pasów bezpieczeństwa, które muszą być umocowane do trwałych konstrukcji - murarze i ich pomocnicy winni uŝywać odpowiedniego sprzętu, odzieŝy i rękawic ochronnych - Rusztowania - rusztowania wewnętrzne kozły ustawiać na równym i zwartym podłoŝu ( nogi powinny opierać się całą powierzchnią ); - powyŝej 4,0 m mogą pracować robotnicy posiadający odpowiednie uprawnienia; - rusztowania winny być utrzymane w odpowiedniej czystości i być konserwowane; - na pomostach rusztowań naleŝy przestrzegać instrukcji odnośnie nośności tj. nie składować materiałów budowlanych ponad dozwolone obciąŝenia pomostów ( dla znormalizowanych rusztowań drewnianych do 150 kg/m2) - na rusztowaniach podeszwy butów nie mogą mieć śliskiej powierzchni; - robotnicy nie mogą przebywać na dwóch pomostach w pionie jego rusztowania; - stabilność rusztowań winna być sprawdzona min. Raz na dwa tygodnie oraz po dłuŝszej przerwie i obfitych opadach; 6

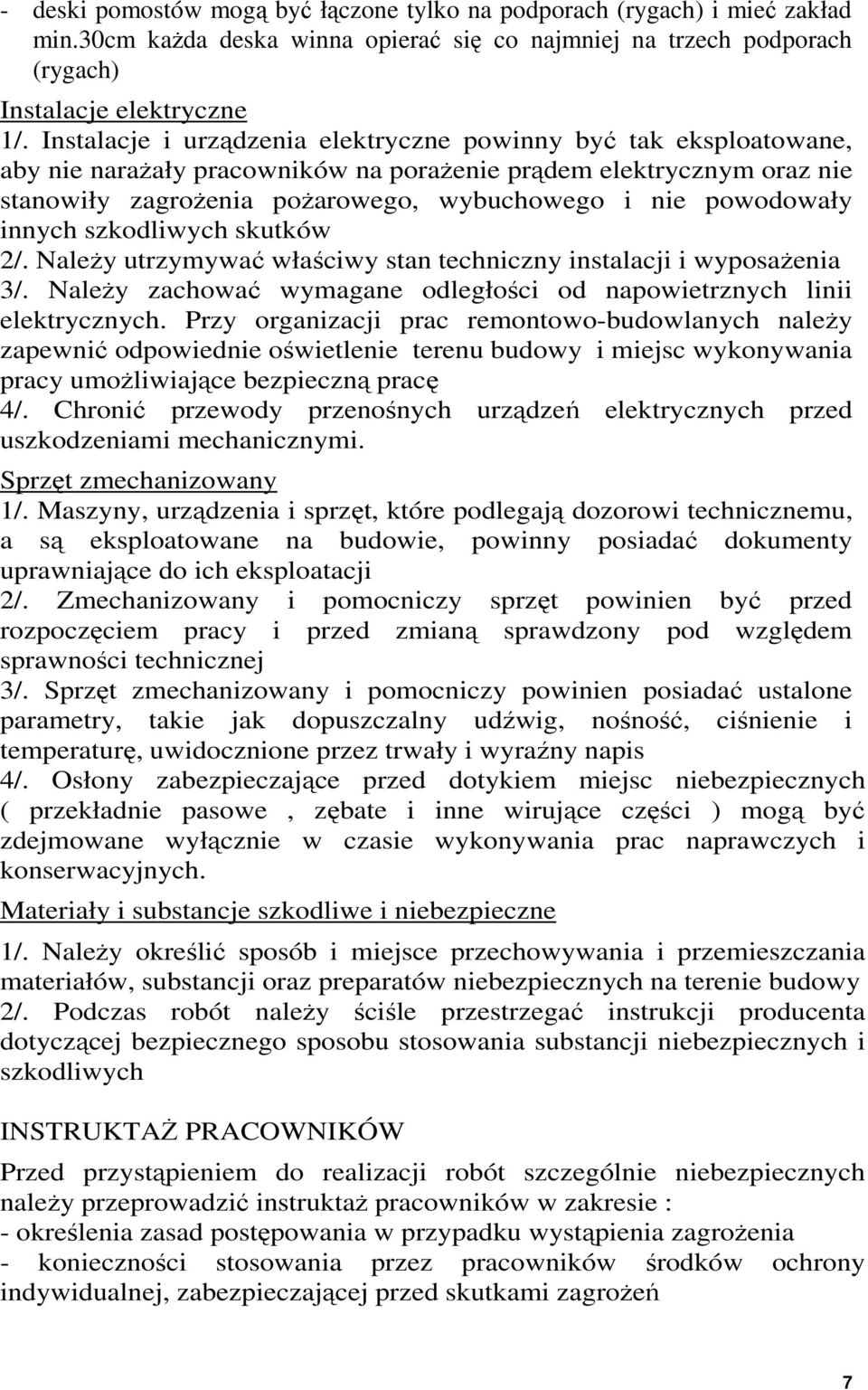

17 - deski pomostów mogą być łączone tylko na podporach (rygach) i mieć zakład min.30cm kaŝda deska winna opierać się co najmniej na trzech podporach (rygach) Instalacje elektryczne 1/. Instalacje i urządzenia elektryczne powinny być tak eksploatowane, aby nie naraŝały pracowników na poraŝenie prądem elektrycznym oraz nie stanowiły zagroŝenia poŝarowego, wybuchowego i nie powodowały innych szkodliwych skutków 2/. NaleŜy utrzymywać właściwy stan techniczny instalacji i wyposaŝenia 3/. NaleŜy zachować wymagane odległości od napowietrznych linii elektrycznych. Przy organizacji prac remontowo-budowlanych naleŝy zapewnić odpowiednie oświetlenie terenu budowy i miejsc wykonywania pracy umoŝliwiające bezpieczną pracę 4/. Chronić przewody przenośnych urządzeń elektrycznych przed uszkodzeniami mechanicznymi. Sprzęt zmechanizowany 1/. Maszyny, urządzenia i sprzęt, które podlegają dozorowi technicznemu, a są eksploatowane na budowie, powinny posiadać dokumenty uprawniające do ich eksploatacji 2/. Zmechanizowany i pomocniczy sprzęt powinien być przed rozpoczęciem pracy i przed zmianą sprawdzony pod względem sprawności technicznej 3/. Sprzęt zmechanizowany i pomocniczy powinien posiadać ustalone parametry, takie jak dopuszczalny udźwig, nośność, ciśnienie i temperaturę, uwidocznione przez trwały i wyraźny napis 4/. Osłony zabezpieczające przed dotykiem miejsc niebezpiecznych ( przekładnie pasowe, zębate i inne wirujące części ) mogą być zdejmowane wyłącznie w czasie wykonywania prac naprawczych i konserwacyjnych. Materiały i substancje szkodliwe i niebezpieczne 1/. NaleŜy określić sposób i miejsce przechowywania i przemieszczania materiałów, substancji oraz preparatów niebezpiecznych na terenie budowy 2/. Podczas robót naleŝy ściśle przestrzegać instrukcji producenta dotyczącej bezpiecznego sposobu stosowania substancji niebezpiecznych i szkodliwych INSTRUKTAś PRACOWNIKÓW Przed przystąpieniem do realizacji robót szczególnie niebezpiecznych naleŝy przeprowadzić instruktaŝ pracowników w zakresie : - określenia zasad postępowania w przypadku wystąpienia zagroŝenia - konieczności stosowania przez pracowników środków ochrony indywidualnej, zabezpieczającej przed skutkami zagroŝeń 7

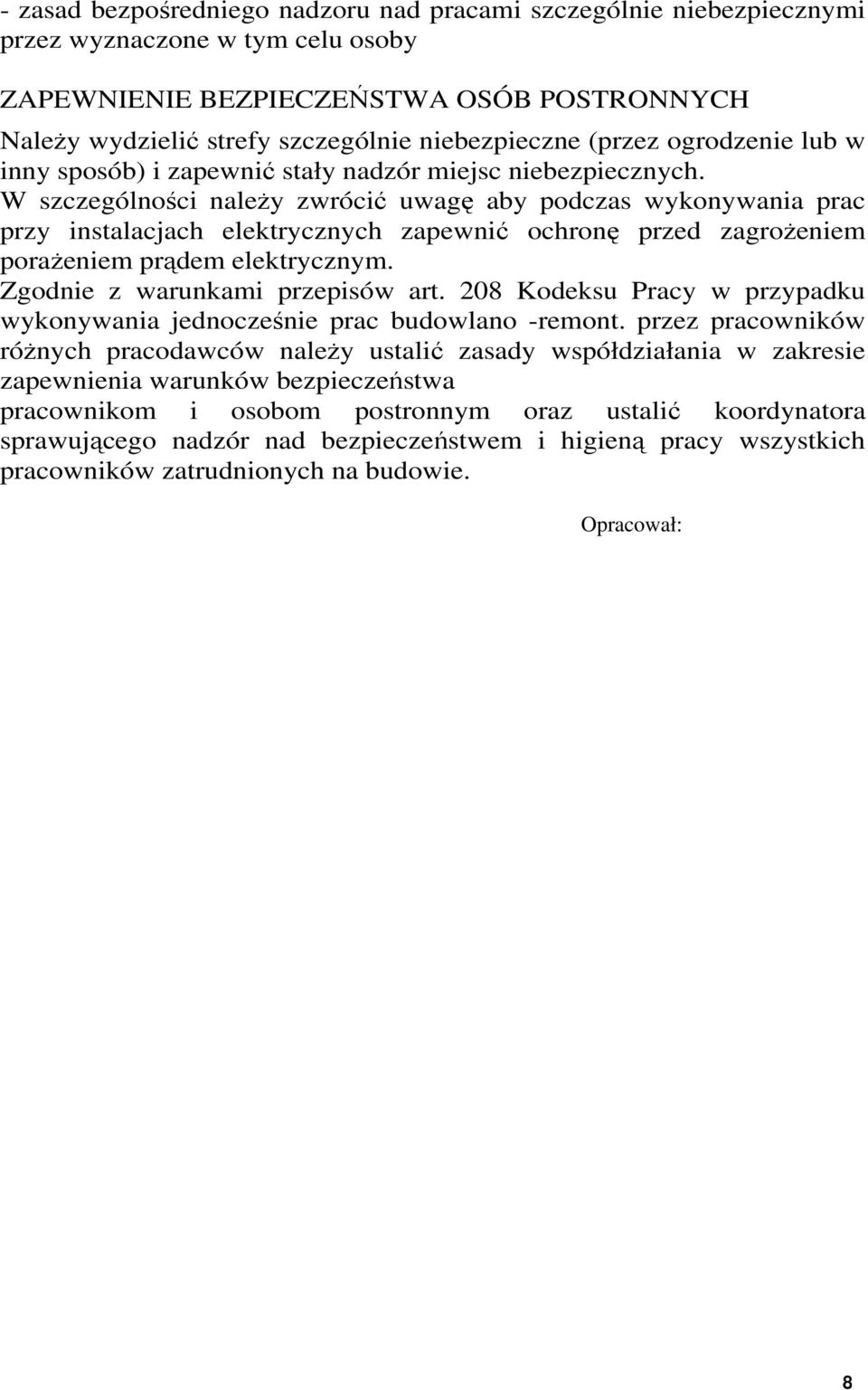

18 - zasad bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby ZAPEWNIENIE BEZPIECZEŃSTWA OSÓB POSTRONNYCH NaleŜy wydzielić strefy szczególnie niebezpieczne (przez ogrodzenie lub w inny sposób) i zapewnić stały nadzór miejsc niebezpiecznych. W szczególności naleŝy zwrócić uwagę aby podczas wykonywania prac przy instalacjach elektrycznych zapewnić ochronę przed zagroŝeniem poraŝeniem prądem elektrycznym. Zgodnie z warunkami przepisów art. 208 Kodeksu Pracy w przypadku wykonywania jednocześnie prac budowlano -remont. przez pracowników róŝnych pracodawców naleŝy ustalić zasady współdziałania w zakresie zapewnienia warunków bezpieczeństwa pracownikom i osobom postronnym oraz ustalić koordynatora sprawującego nadzór nad bezpieczeństwem i higieną pracy wszystkich pracowników zatrudnionych na budowie. Opracował: 8
