1 KATALOG TECHNICZNY 2014 armatura zabezpieczająca i regulacyjna R

2 Przedstawiciel handlowy Piotr Jahns tel. kom Przedstawiciel handlowy Tomasz Piechota tel. kom Przedstawiciel handlowy Robert Drahun tel. kom Doradca techniczny Piotr Eigenfeld tel. kom armatura zabezpieczająca i regulacyjna systemy uzdatniania wody, automatyka ul. Rzepakowa 5E, Kraków tel faks info@husty.pl, Dział Handlowy tel wew. 1 Dział Techniczny tel wew. 2 2

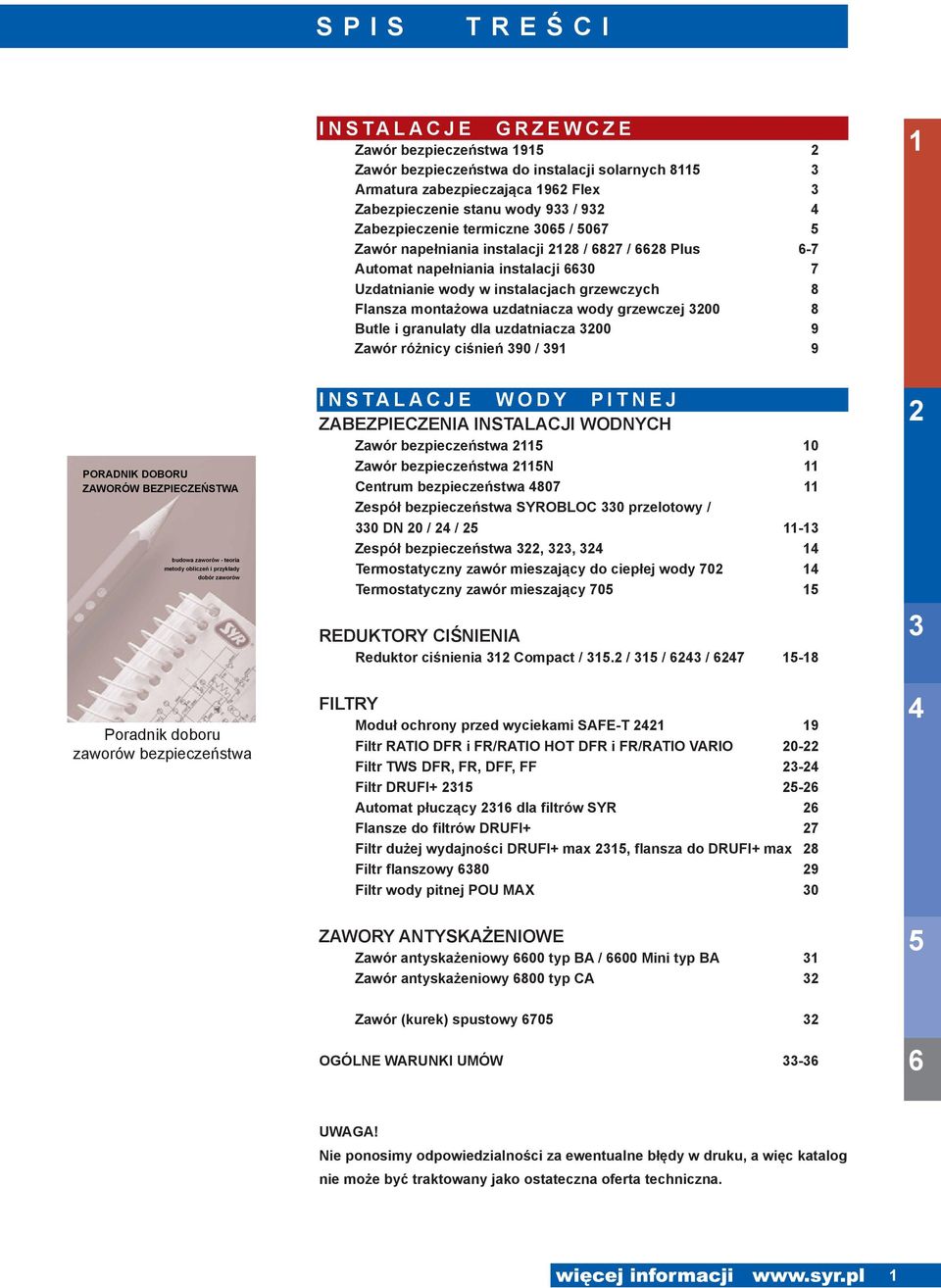

3 SPIS TREŚCI INSTALACJE GRZEWCZE Zawór bezpieczeństwa Zawór bezpieczeństwa do instalacji solarnych Armatura zabezpieczająca 1962 Flex 3 Zabezpieczenie stanu wody 933 / Zabezpieczenie termiczne 3065 / Zawór napełniania instalacji 2128 / 6827 / 6628 Plus 6-7 Automat napełniania instalacji Uzdatnianie wody w instalacjach grzewczych 8 Flansza montażowa uzdatniacza wody grzewczej Butle i granulaty dla uzdatniacza Zawór różnicy ciśnień 390 / PORADNIK DOBORU ZAWORÓW BEZPIECZEŃSTWA budowa zaworów - teoria metody obliczeń i przykłady dobór zaworów Poradnik doboru zaworów bezpieczeństwa INSTALACJE WODY PITNEJ ZABEZPIECZENIA INSTALACJI WODNYCH Zawór bezpieczeństwa Zawór bezpieczeństwa 2115N 11 Centrum bezpieczeństwa Zespół bezpieczeństwa SYROBLOC 330 przelotowy / 330 DN 20 / 24 / Zespół bezpieczeństwa 322, 323, Termostatyczny zawór mieszający do ciepłej wody Termostatyczny zawór mieszający REDUKTORY CIŚNIENIA Reduktor ciśnienia 312 Compact / / 315 / 6243 / FILTRY Moduł ochrony przed wyciekami SAFE-T Filtr RATIO DFR i FR/RATIO HOT DFR i FR/RATIO VARIO Filtr TWS DFR, FR, DFF, FF Filtr DRUFI Automat płuczący 2316 dla filtrów SYR 26 Flansze do filtrów DRUFI+ 27 Filtr dużej wydajności DRUFI+ max 2315, flansza do DRUFI+ max 28 Filtr flanszowy Filtr wody pitnej POU MAX 30 ZAWORY ANTYSKAŻENIOWE Zawór antyskażeniowy 6600 typ BA / 6600 Mini typ BA 31 Zawór antyskażeniowy 6800 typ CA Zawór (kurek) spustowy OGÓLNE WARUNKI UMÓW UWAGA! Nie ponosimy odpowiedzialności za ewentualne błędy w druku, a więc katalog nie może być traktowany jako ostateczna oferta techniczna. 1

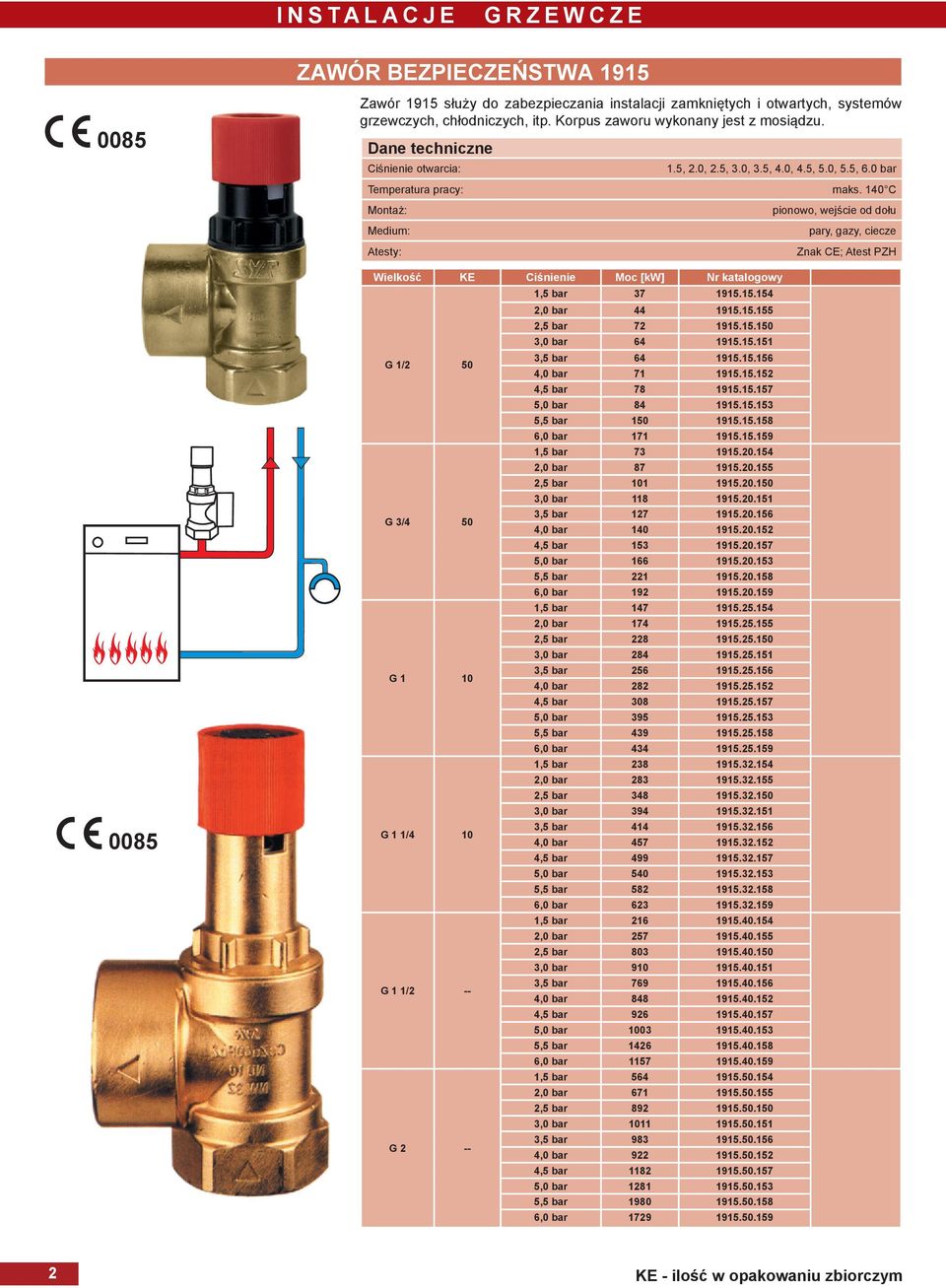

4 INSTALACJE GRZEWCZE ZAWÓR BEZPIECZEŃSTWA Zawór 1915 służy do zabezpieczania instalacji zamkniętych i otwartych, systemów grzewczych, chłodniczych, itp. Korpus zaworu wykonany jest z mosiądzu. Ciśnienie otwarcia: 1.5, 2.0, 2.5, 3.0, 3.5, 4.0, 4.5, 5.0, 5.5, 6.0 bar Temperatura pracy: maks. 140 C Atesty: Wielkość KE Ciśnienie Moc [kw] 1,5 bar ,0 bar ,5 bar ,0 bar G 1/2 50 3,5 bar ,0 bar ,5 bar ,0 bar ,5 bar ,0 bar ,5 bar ,0 bar ,5 bar ,0 bar G 3/4 50 3,5 bar ,0 bar ,5 bar ,0 bar ,5 bar ,0 bar ,5 bar ,0 bar ,5 bar ,0 bar G ,5 bar ,0 bar ,5 bar ,0 bar ,5 bar ,0 bar ,5 bar ,0 bar ,5 bar ,0 bar G 1 1/4 10 3,5 bar ,0 bar ,5 bar ,0 bar ,5 bar ,0 bar ,5 bar ,0 bar ,5 bar ,0 bar G 1 1/2 -- 3,5 bar ,0 bar ,5 bar ,0 bar ,5 bar ,0 bar ,5 bar ,0 bar ,5 bar ,0 bar G ,5 bar ,0 bar ,5 bar ,0 bar ,5 bar ,0 bar pionowo, wejście od dołu pary, gazy, ciecze Znak CE; Atest PZH 2 KE - ilość w opakowaniu zbiorczym

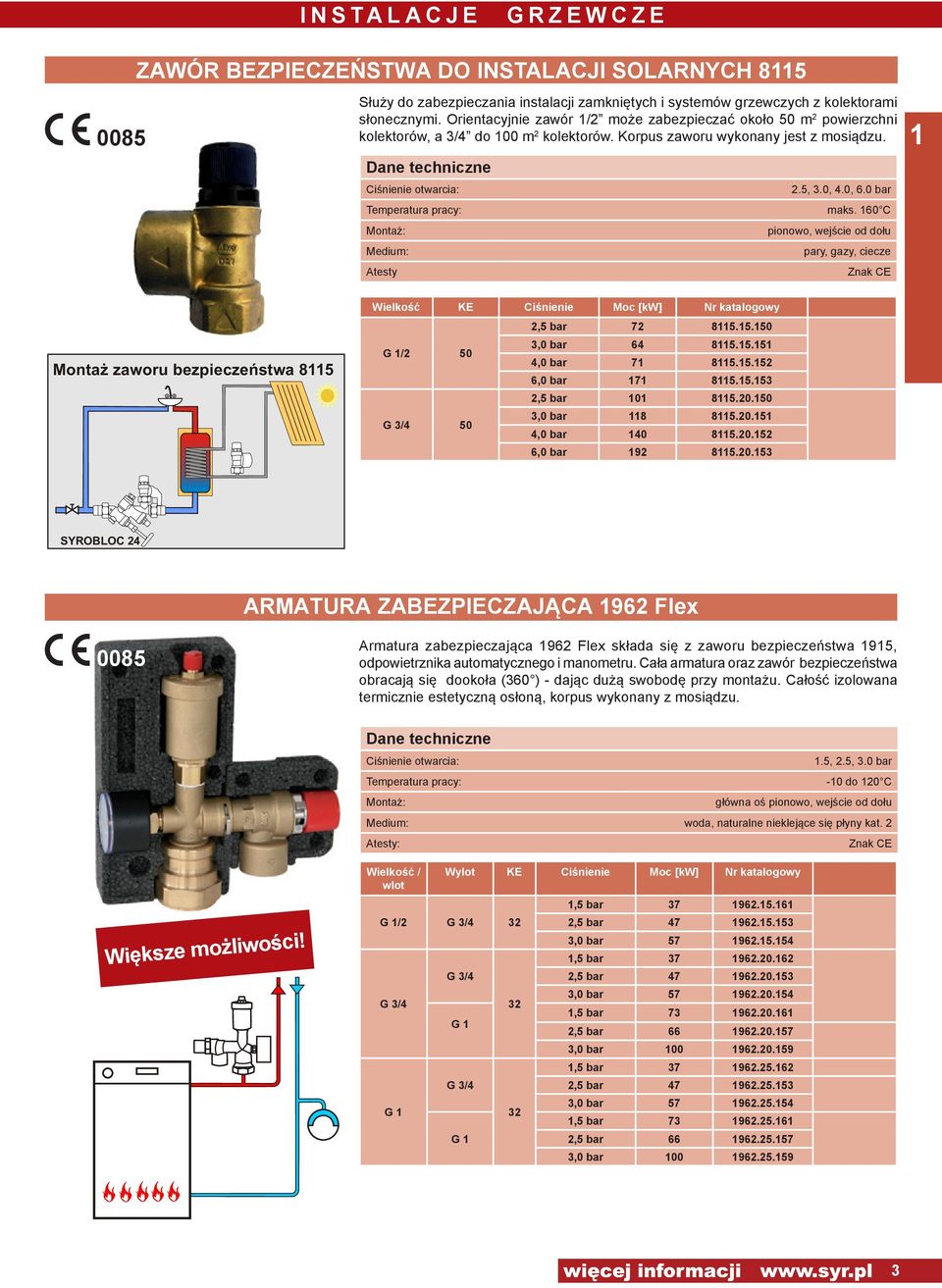

5 INSTALACJE GRZEWCZE ZAWÓR BEZPIECZEŃSTWA DO INSTALACJI SOLARNYCH Służy do zabezpieczania instalacji zamkniętych i systemów grzewczych z kolektorami słonecznymi. Orientacyjnie zawór 1/2 może zabezpieczać około 50 m 2 powierzchni kolektorów, a 3/4 do 100 m 2 kolektorów. Korpus zaworu wykonany jest z mosiądzu. Ciśnienie otwarcia: 2.5, 3.0, 4.0, 6.0 bar Temperatura pracy: maks. 160 C Atesty pionowo, wejście od dołu pary, gazy, ciecze Znak CE 1 Monta zaworu bezpieczeñstwa 8115 Wielkość KE Ciśnienie Moc [kw] 2,5 bar G 1/2 50 3,0 bar ,0 bar ,0 bar ,5 bar G 3/4 50 3,0 bar ,0 bar ,0 bar SYROBLOC 24 ARMATURA ZABEZPIECZAJĄCA 1962 Flex 0085 Armatura zabezpieczająca 1962 Flex składa się z zaworu bezpieczeństwa 1915, odpowietrznika automatycznego i manometru. Cała armatura oraz zawór bezpieczeństwa obracają się dookoła (360 ) - dając dużą swobodę przy montażu. Całość izolowana termicznie estetyczną osłoną, korpus wykonany z mosiądzu. Ciśnienie otwarcia: 1.5, 2.5, 3.0 bar Temperatura pracy: -10 do 120 C główna oś pionowo, wejście od dołu woda, naturalne nieklejące się płyny kat. 2 Atesty: Znak CE Większe możliwości! Wielkość / wlot Wylot KE Ciśnienie Moc [kw] G 1/2 G 3/4 32 G 3/4 G 1 G 3/4 G 1 G 3/4 G ,5 bar ,5 bar ,0 bar ,5 bar ,5 bar ,0 bar ,5 bar ,5 bar ,0 bar ,5 bar ,5 bar ,0 bar ,5 bar ,5 bar ,0 bar wiêcej informacji 3

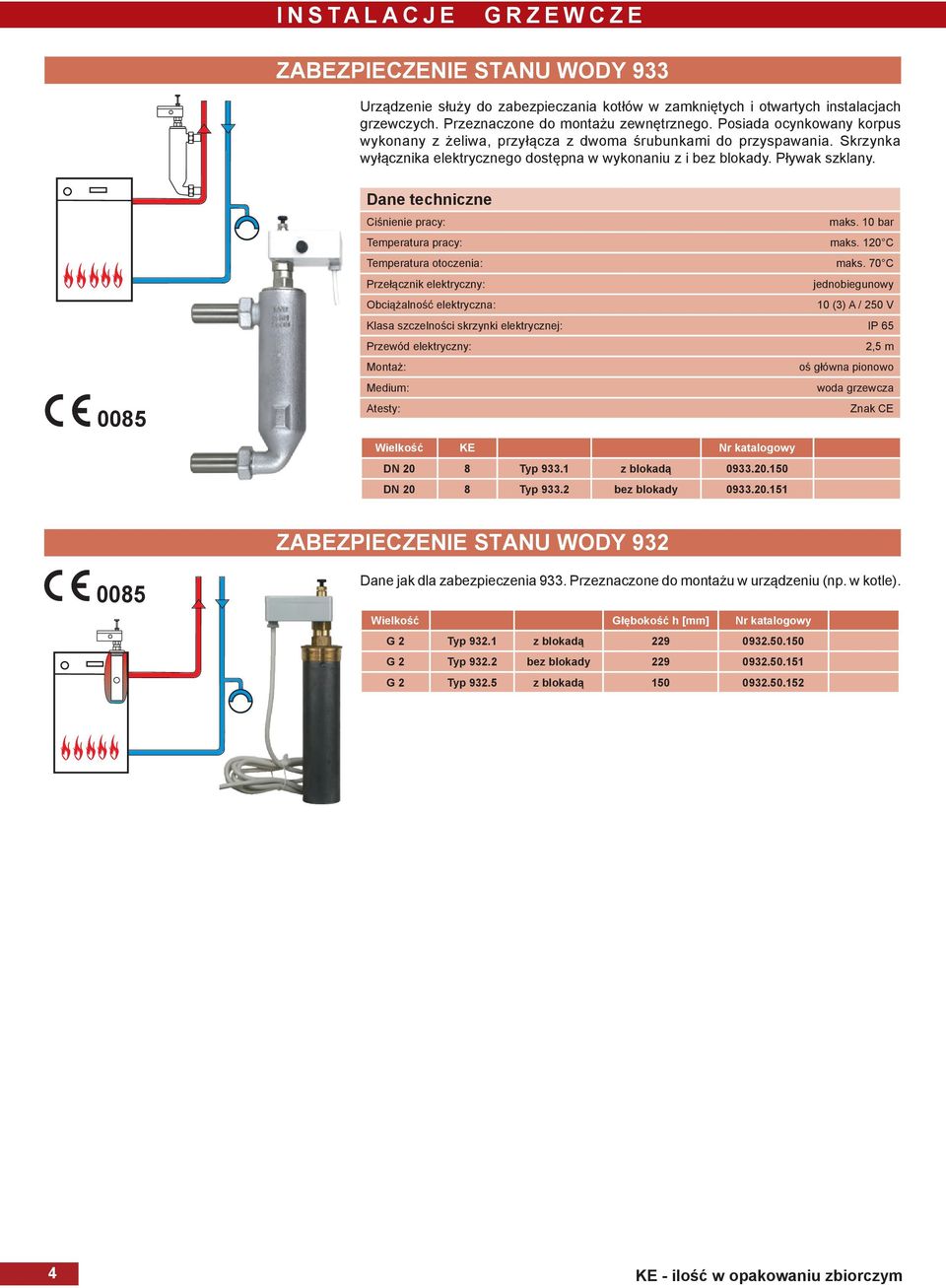

6 INSTALACJE GRZEWCZE ZABEZPIECZENIE STANU WODY 933 Urządzenie służy do zabezpieczania kotłów w zamkniętych i otwartych instalacjach grzewczych. Przeznaczone do montażu zewnętrznego. Posiada ocynkowany korpus wykonany z żeliwa, przyłącza z dwoma śrubunkami do przyspawania. Skrzynka wyłącznika elektrycznego dostępna w wykonaniu z i bez blokady. Pływak szklany Ciśnienie pracy: maks. 10 bar Temperatura pracy: maks. 120 C Temperatura otoczenia: maks. 70 C Przełącznik elektryczny: jednobiegunowy Obciążalność elektryczna: 10 (3) A / 250 V Klasa szczelności skrzynki elektrycznej: IP 65 Przewód elektryczny: 2,5 m oś główna pionowo woda grzewcza Atesty: Znak CE Wielkość KE DN 20 8 Typ z blokadą DN 20 8 Typ bez blokady ZABEZPIECZENIE STANU WODY Dane jak dla zabezpieczenia 933. Przeznaczone do montażu w urządzeniu (np. w kotle). Wielkość Głębokość h [mm] G 2 Typ z blokadą G 2 Typ bez blokady G 2 Typ z blokadą KE - ilość w opakowaniu zbiorczym

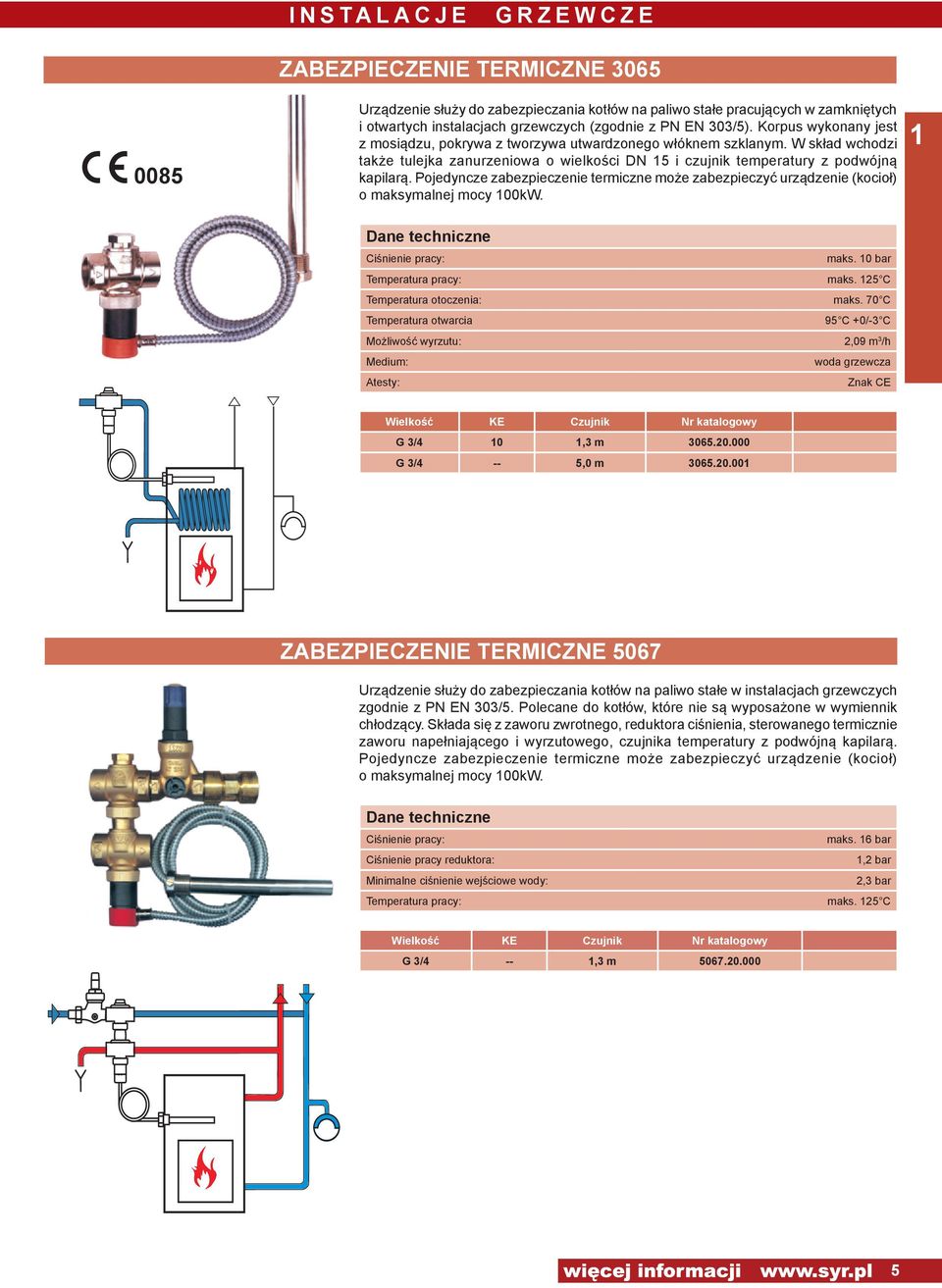

7 INSTALACJE GRZEWCZE 0085 zabezpieczenie termiczne 3065 Urządzenie służy do zabezpieczania kotłów na paliwo stałe pracujących w zamkniętych i otwartych instalacjach grzewczych (zgodnie z PN EN 303/5). Korpus wykonany jest z mosiądzu, pokrywa z tworzywa utwardzonego włóknem szklanym. W skład wchodzi także tulejka zanurzeniowa o wielkości DN 15 i czujnik temperatury z podwójną kapilarą. Pojedyncze zabezpieczenie termiczne może zabezpieczyć urządzenie (kocioł) o maksymalnej mocy 100kW. 1 Ciśnienie pracy: maks. 10 bar Temperatura pracy: maks. 125 C Temperatura otoczenia: maks. 70 C Temperatura otwarcia 95 C +0/-3 C Możliwość wyrzutu: 2,09 m 3 /h woda grzewcza Atesty: Znak CE Wielkość KE Czujnik G 3/4 10 1,3 m G 3/4 -- 5,0 m zabezpieczenie termiczne 5067 Urządzenie służy do zabezpieczania kotłów na paliwo stałe w instalacjach grzewczych zgodnie z PN EN 303/5. Polecane do kotłów, które nie są wyposażone w wymiennik chłodzący. Składa się z zaworu zwrotnego, reduktora ciśnienia, sterowanego termicznie zaworu napełniającego i wyrzutowego, czujnika temperatury z podwójną kapilarą. Pojedyncze zabezpieczenie termiczne może zabezpieczyć urządzenie (kocioł) o maksymalnej mocy 100kW. Ciśnienie pracy: maks. 16 bar Ciśnienie pracy reduktora: 1,2 bar Minimalne ciśnienie wejściowe wody: 2,3 bar Temperatura pracy: maks. 125 C Wielkość KE Czujnik G 3/4 -- 1,3 m wiêcej informacji 5

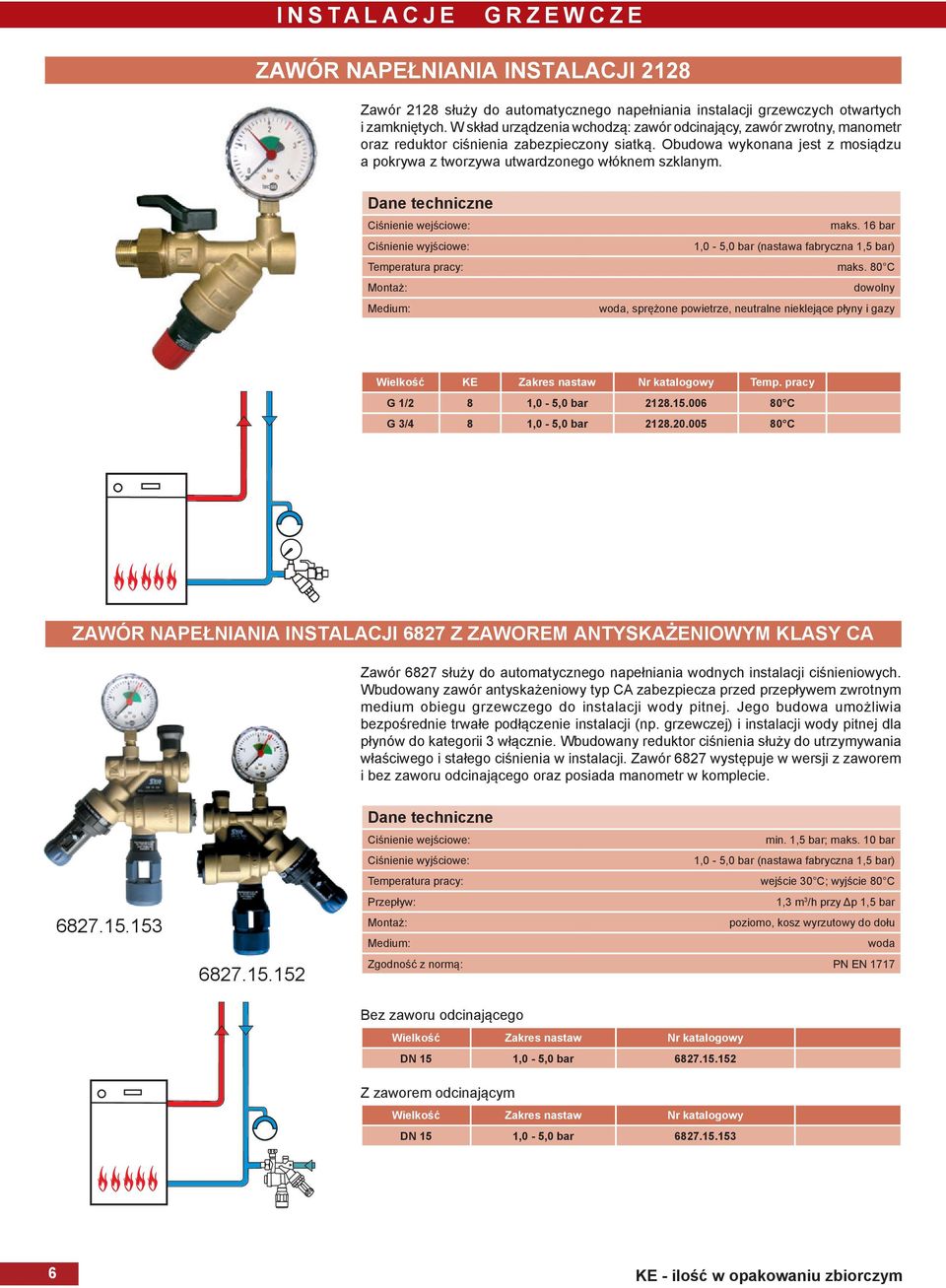

8 INSTALACJE GRZEWCZE zawór NAPEŁNIANIA INSTALACJI 2128 Zawór 2128 służy do automatycznego napełniania instalacji grzewczych otwartych i zamkniętych. W skład urządzenia wchodzą: zawór odcinający, zawór zwrotny, manometr oraz reduktor ciśnienia zabezpieczony siatką. Obudowa wykonana jest z mosiądzu a pokrywa z tworzywa utwardzonego włóknem szklanym. Ciśnienie wejściowe: maks. 16 bar Ciśnienie wyjściowe: 1,0-5,0 bar (nastawa fabryczna 1,5 bar) Temperatura pracy: maks. 80 C dowolny woda, sprężone powietrze, neutralne nieklejące płyny i gazy Wielkość KE Zakres nastaw Temp. pracy G 1/2 8 1,0-5,0 bar C G 3/4 8 1,0-5,0 bar C ZAWÓR NAPEŁNIANIA INSTALACJI 6827 Z ZAWOREM ANTYSKAŻENIOWYM KLASY CA Zawór 6827 służy do automatycznego napełniania wodnych instalacji ciśnieniowych. Wbudowany zawór antyskażeniowy typ CA zabezpiecza przed przepływem zwrotnym medium obiegu grzewczego do instalacji wody pitnej. Jego budowa umożliwia bezpośrednie trwałe podłączenie instalacji (np. grzewczej) i instalacji wody pitnej dla płynów do kategorii 3 włącznie. Wbudowany reduktor ciśnienia służy do utrzymywania właściwego i stałego ciśnienia w instalacji. Zawór 6827 występuje w wersji z zaworem i bez zaworu odcinającego oraz posiada manometr w komplecie Ciśnienie wejściowe: min. 1,5 bar; maks. 10 bar Ciśnienie wyjściowe: 1,0-5,0 bar (nastawa fabryczna 1,5 bar) Temperatura pracy: wejście 30 C; wyjście 80 C Przepływ: 1,3 m 3 /h przy Δp 1,5 bar poziomo, kosz wyrzutowy do dołu woda Zgodność z normą: PN EN 1717 Bez zaworu odcinającego Wielkość Zakres nastaw DN 15 1,0-5,0 bar Z zaworem odcinającym Wielkość Zakres nastaw DN 15 1,0-5,0 bar KE - ilość w opakowaniu zbiorczym

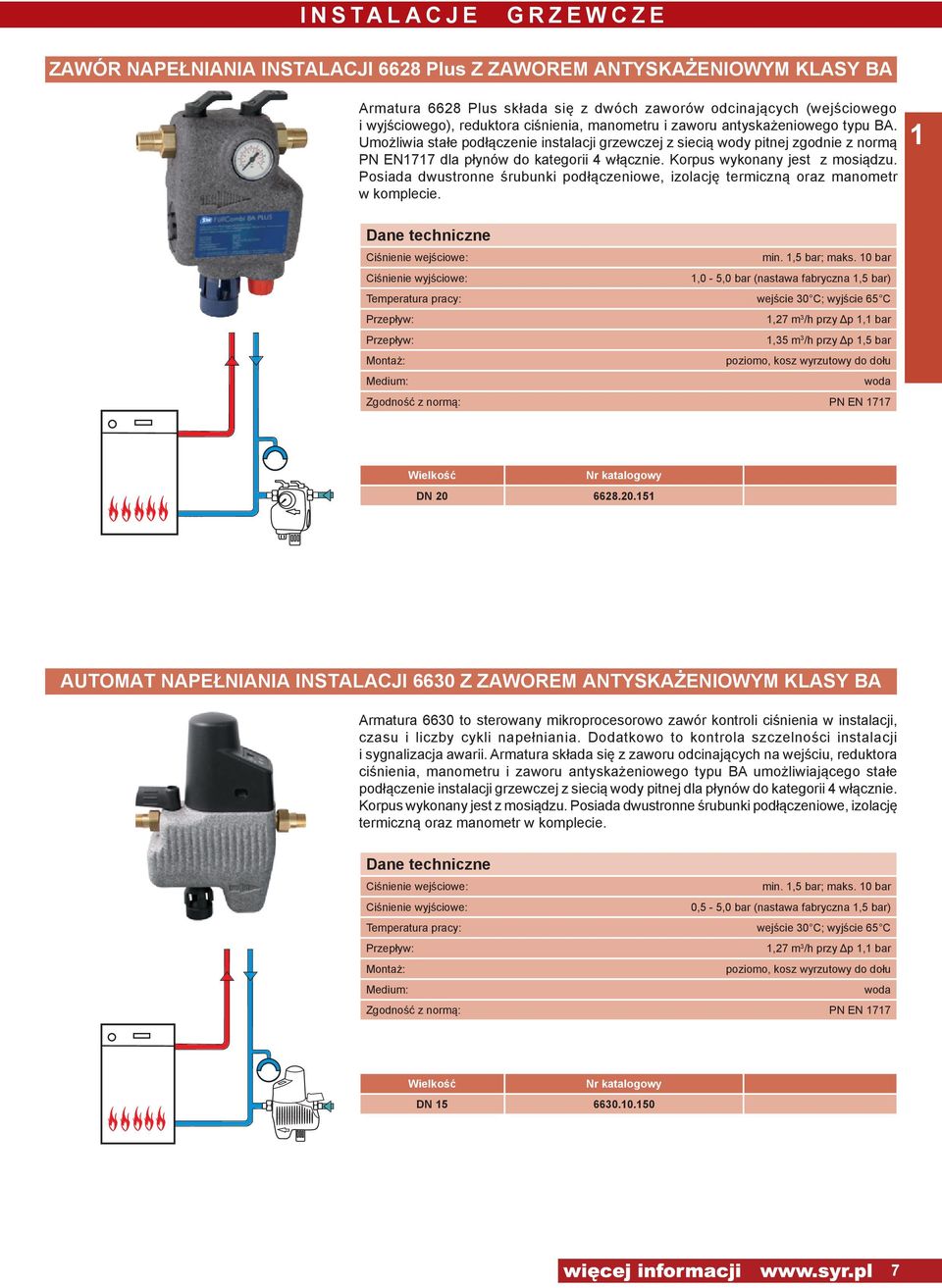

9 INSTALACJE GRZEWCZE ZAWÓR NAPEŁNIANIA INSTALACJI 6628 Plus Z ZAWOREM ANTYSKAŻENIOWYM KLASY BA Armatura 6628 Plus składa się z dwóch zaworów odcinających (wejściowego i wyjściowego), reduktora ciśnienia, manometru i zaworu antyskażeniowego typu BA. Umożliwia stałe podłączenie instalacji grzewczej z siecią wody pitnej zgodnie z normą PN EN1717 dla płynów do kategorii 4 włącznie. Korpus wykonany jest z mosiądzu. Posiada dwustronne śrubunki podłączeniowe, izolację termiczną oraz manometr w komplecie. 1 Ciśnienie wejściowe: min. 1,5 bar; maks. 10 bar Ciśnienie wyjściowe: 1,0-5,0 bar (nastawa fabryczna 1,5 bar) Temperatura pracy: wejście 30 C; wyjście 65 C Przepływ: 1,27 m 3 /h przy Δp 1,1 bar Przepływ: 1,35 m 3 /h przy Δp 1,5 bar poziomo, kosz wyrzutowy do dołu woda Zgodność z normą: PN EN 1717 Wielkość DN AUTOMAT NAPEŁNIANIA INSTALACJI 6630 Z ZAWOREM ANTYSKAŻENIOWYM KLASY BA Armatura 6630 to sterowany mikroprocesorowo zawór kontroli ciśnienia w instalacji, czasu i liczby cykli napełniania. Dodatkowo to kontrola szczelności instalacji i sygnalizacja awarii. Armatura składa się z zaworu odcinających na wejściu, reduktora ciśnienia, manometru i zaworu antyskażeniowego typu BA umożliwiającego stałe podłączenie instalacji grzewczej z siecią wody pitnej dla płynów do kategorii 4 włącznie. Korpus wykonany jest z mosiądzu. Posiada dwustronne śrubunki podłączeniowe, izolację termiczną oraz manometr w komplecie. Ciśnienie wejściowe: min. 1,5 bar; maks. 10 bar Ciśnienie wyjściowe: 0,5-5,0 bar (nastawa fabryczna 1,5 bar) Temperatura pracy: wejście 30 C; wyjście 65 C Przepływ: 1,27 m 3 /h przy Δp 1,1 bar poziomo, kosz wyrzutowy do dołu woda Zgodność z normą: PN EN 1717 Wielkość DN wiêcej informacji 7

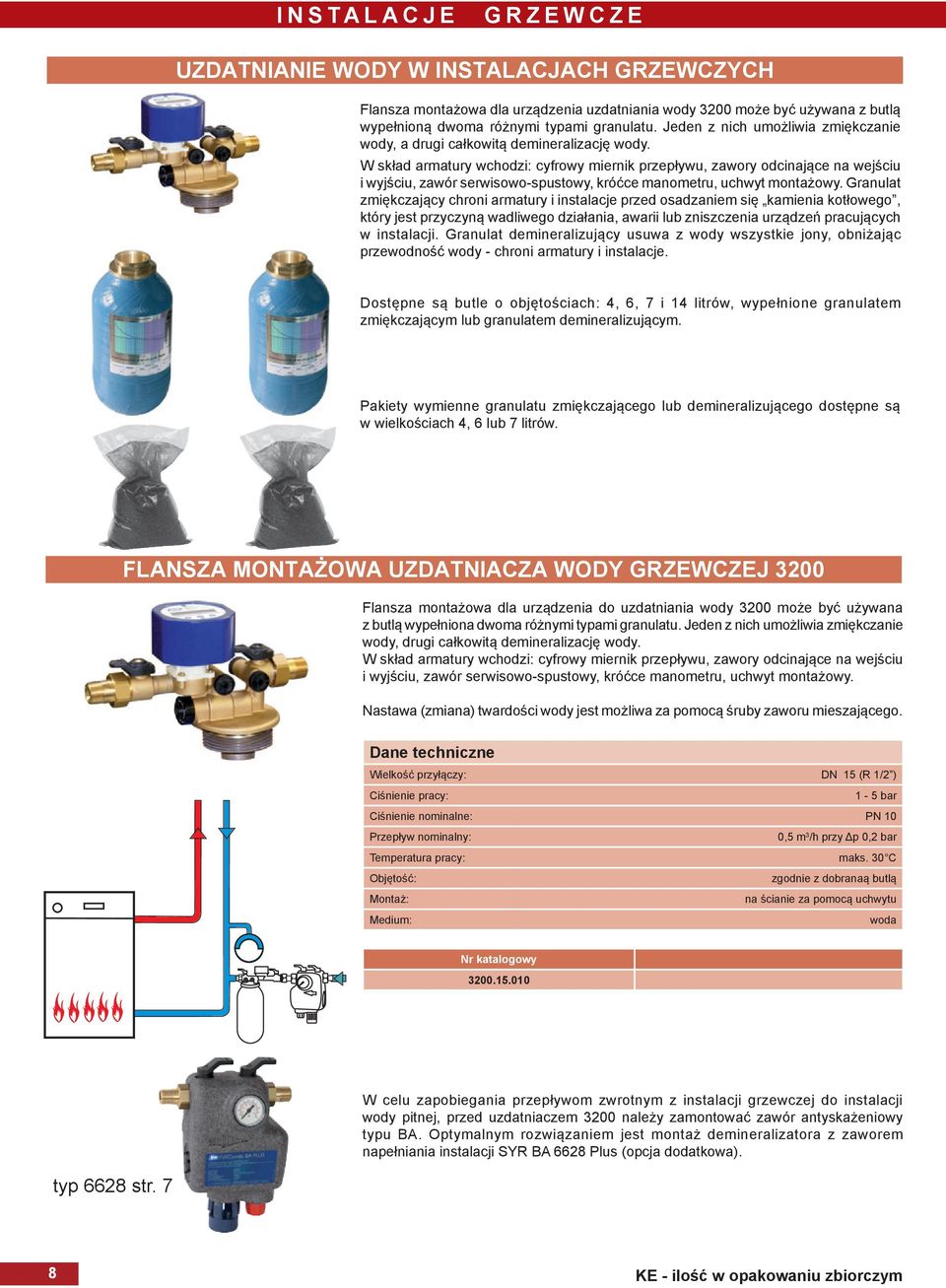

10 INSTALACJE GRZEWCZE UZDATNIANIE WODY W INSTALACJACH GRZEWCZYCH Flansza montażowa dla urządzenia uzdatniania wody 3200 może być używana z butlą wypełnioną dwoma różnymi typami granulatu. Jeden z nich umożliwia zmiękczanie wody, a drugi całkowitą demineralizację wody. W skład armatury wchodzi: cyfrowy miernik przepływu, zawory odcinające na wejściu i wyjściu, zawór serwisowo-spustowy, króćce manometru, uchwyt montażowy. Granulat zmiękczający chroni armatury i instalacje przed osadzaniem się kamienia kotłowego, który jest przyczyną wadliwego działania, awarii lub zniszczenia urządzeń pracujących w instalacji. Granulat demineralizujący usuwa z wody wszystkie jony, obniżając przewodność wody - chroni armatury i instalacje. Dostępne są butle o objętościach: 4, 6, 7 i 14 litrów, wypełnione granulatem zmiękczającym lub granulatem demineralizującym. Pakiety wymienne granulatu zmiękczającego lub demineralizującego dostępne są w wielkościach 4, 6 lub 7 litrów. FLANSZA MONTAŻOWA UZDATNIACZA WODY GRZEWCZEJ 3200 Flansza montażowa dla urządzenia do uzdatniania wody 3200 może być używana z butlą wypełniona dwoma różnymi typami granulatu. Jeden z nich umożliwia zmiękczanie wody, drugi całkowitą demineralizację wody. W skład armatury wchodzi: cyfrowy miernik przepływu, zawory odcinające na wejściu i wyjściu, zawór serwisowo-spustowy, króćce manometru, uchwyt montażowy. Nastawa (zmiana) twardości wody jest możliwa za pomocą śruby zaworu mieszającego. Wielkość przyłączy: DN 15 (R 1/2 ) Ciśnienie pracy: 1-5 bar Ciśnienie nominalne: PN 10 Przepływ nominalny: 0,5 m 3 /h przy Δp 0,2 bar Temperatura pracy: maks. 30 C Objętość: zgodnie z dobranaą butlą na ścianie za pomocą uchwytu woda typ 6628 str. 7 W celu zapobiegania przepływom zwrotnym z instalacji grzewczej do instalacji wody pitnej, przed uzdatniaczem 3200 należy zamontować zawór antyskażeniowy typu BA. Optymalnym rozwiązaniem jest montaż demineralizatora z zaworem napełniania instalacji SYR BA 6628 Plus (opcja dodatkowa). 8 KE - ilość w opakowaniu zbiorczym

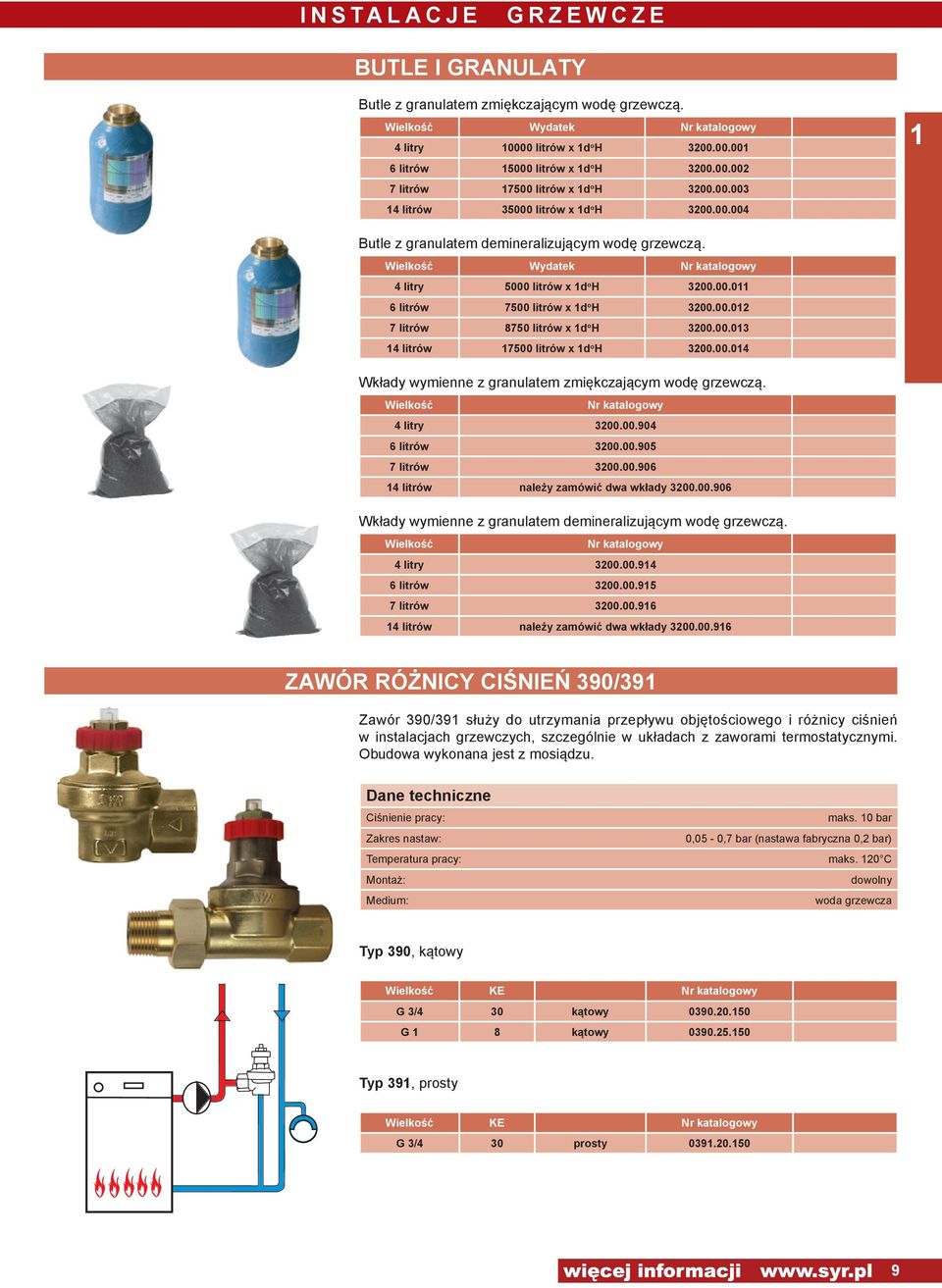

11 INSTALACJE GRZEWCZE BUTLE I GRANULATY Butle z granulatem zmiękczającym wodę grzewczą. Wielkość Wydatek 4 litry litrów x 1d o H litrów litrów x 1d o H litrów litrów x 1d o H litrów litrów x 1d o H Butle z granulatem demineralizującym wodę grzewczą. Wielkość Wydatek 4 litry 5000 litrów x 1d o H litrów 7500 litrów x 1d o H litrów 8750 litrów x 1d o H litrów litrów x 1d o H Wkłady wymienne z granulatem zmiękczającym wodę grzewczą. Wielkość 4 litry litrów litrów litrów należy zamówić dwa wkłady Wkłady wymienne z granulatem demineralizującym wodę grzewczą. Wielkość 4 litry litrów litrów litrów należy zamówić dwa wkłady zawór RÓŻNICY CIŚNIEŃ 390/391 Zawór 390/391 służy do utrzymania przepływu objętościowego i różnicy ciśnień w instalacjach grzewczych, szczególnie w układach z zaworami termostatycznymi. Obudowa wykonana jest z mosiądzu. Ciśnienie pracy: maks. 10 bar Zakres nastaw: 0,05-0,7 bar (nastawa fabryczna 0,2 bar) Temperatura pracy: maks. 120 C dowolny woda grzewcza Typ 390, kątowy Wielkość KE G 3/4 30 kątowy G 1 8 kątowy Typ 391, prosty Wielkość KE G 3/4 30 prosty wiêcej informacji 9

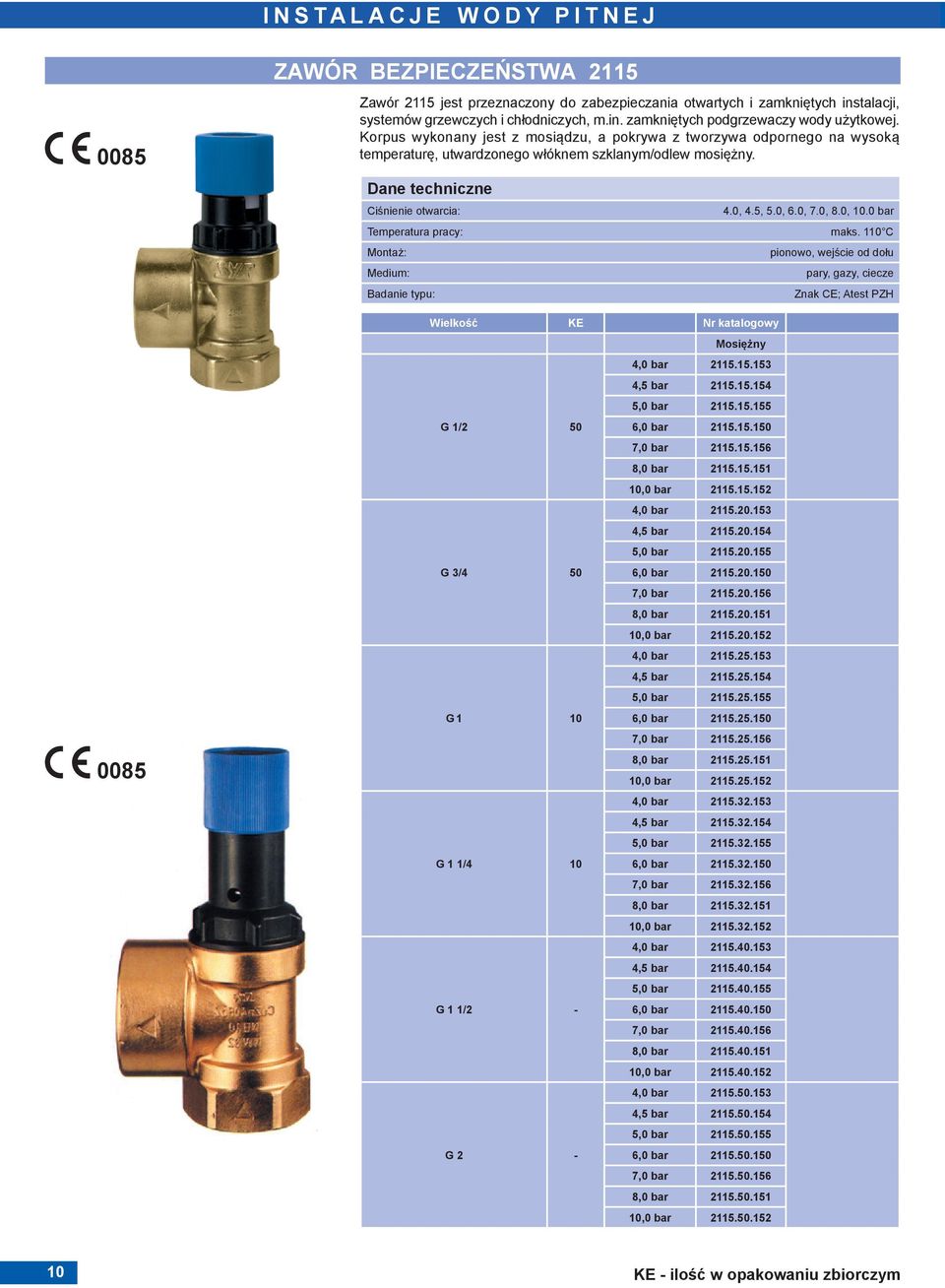

12 ZAWÓR BEZPIECZEŃSTWA 2115 Zawór 2115 jest przeznaczony do zabezpieczania otwartych i zamkniętych instalacji, systemów grzewczych i chłodniczych, m.in. zamkniętych podgrzewaczy wody użytkowej. Korpus wykonany jest z mosiądzu, a pokrywa z tworzywa odpornego na wysoką temperaturę, utwardzonego włóknem szklanym/odlew mosiężny. Ciśnienie otwarcia: Wielkość KE G 1/2 50 G 3/4 50 G 1 10 G 1 1/4 10 G 1 1/2 - G 2 - Mosiężny 4,0 bar ,5 bar ,0 bar ,0 bar ,0 bar ,0 bar ,0 bar ,0 bar ,5 bar ,0 bar ,0 bar ,0 bar ,0 bar ,0 bar ,0 bar ,5 bar ,0 bar ,0 bar ,0 bar ,0 bar ,0 bar ,0 bar ,5 bar ,0 bar ,0 bar ,0 bar ,0 bar ,0 bar ,0 bar ,5 bar ,0 bar ,0 bar ,0 bar ,0 bar ,0 bar ,0 bar ,5 bar ,0 bar ,0 bar ,0 bar ,0 bar ,0 bar , 4.5, 5.0, 6.0, 7.0, 8.0, 10.0 bar Temperatura pracy: maks. 110 C Badanie typu: pionowo, wejście od dołu pary, gazy, ciecze Znak CE; Atest PZH 10 KE - ilość w opakowaniu zbiorczym

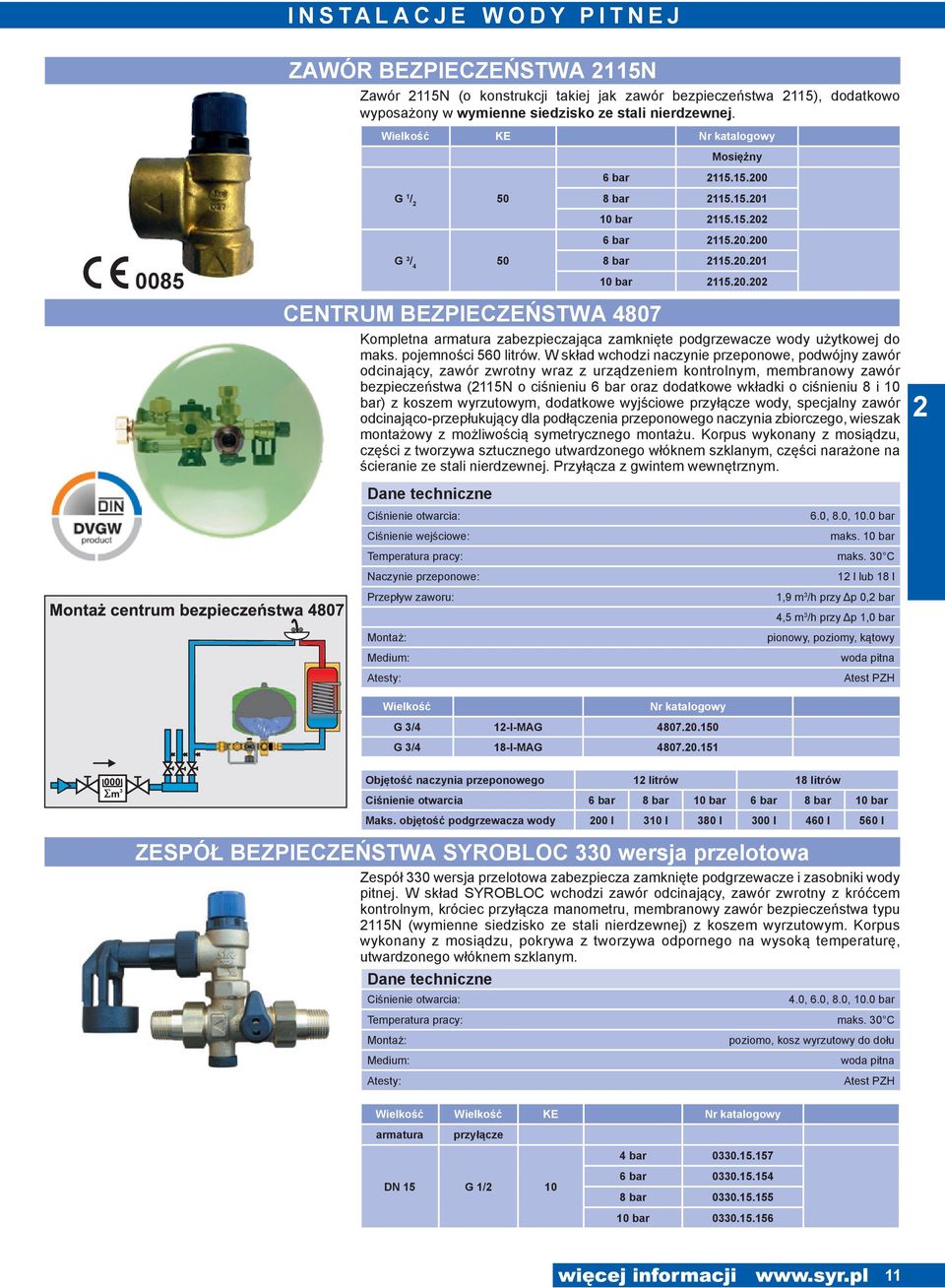

13 ZAWÓR BEZPIECZEŃSTWA 2115N Zawór 2115N (o konstrukcji takiej jak zawór bezpieczeństwa 2115), dodatkowo wyposażony w wymienne siedzisko ze stali nierdzewnej. Wielkość KE Mosiężny 6 bar G 1 / bar G 3 / 4 50 CENTRUM BEZPIECZEŃSTWA bar bar bar bar Kompletna armatura zabezpieczająca zamknięte podgrzewacze wody użytkowej do maks. pojemności 560 litrów. W skład wchodzi naczynie przeponowe, podwójny zawór odcinający, zawór zwrotny wraz z urządzeniem kontrolnym, membranowy zawór bezpieczeństwa (2115N o ciśnieniu 6 bar oraz dodatkowe wkładki o ciśnieniu 8 i 10 bar) z koszem wyrzutowym, dodatkowe wyjściowe przyłącze wody, specjalny zawór odcinająco-przepłukujący dla podłączenia przeponowego naczynia zbiorczego, wieszak montażowy z możliwością symetrycznego montażu. Korpus wykonany z mosiądzu, części z tworzywa sztucznego utwardzonego włóknem szklanym, części narażone na ścieranie ze stali nierdzewnej. Przyłącza z gwintem wewnętrznym. 2 Ciśnienie otwarcia: Ciśnienie wejściowe: 6.0, 8.0, 10.0 bar maks. 10 bar Temperatura pracy: maks. 30 C Naczynie przeponowe: Przepływ zaworu: 12 l lub 18 l 1,9 m 3 /h przy Δp 0,2 bar 4,5 m 3 /h przy Δp 1,0 bar Atesty: pionowy, poziomy, kątowy woda pitna Atest PZH Wielkość G 3/4 12-l-MAG G 3/4 18-l-MAG Objętość naczynia przeponowego 12 litrów 18 litrów Ciśnienie otwarcia 6 bar 8 bar 10 bar 6 bar 8 bar 10 bar Maks. objętość podgrzewacza wody 200 l 310 l 380 l 300 l 460 l 560 l ZESPÓŁ BEZPIECZEŃSTWA SYROBLOC 330 wersja przelotowa Zespół 330 wersja przelotowa zabezpiecza zamknięte podgrzewacze i zasobniki wody pitnej. W skład SYROBLOC wchodzi zawór odcinający, zawór zwrotny z króćcem kontrolnym, króciec przyłącza manometru, membranowy zawór bezpieczeństwa typu 2115N (wymienne siedzisko ze stali nierdzewnej) z koszem wyrzutowym. Korpus wykonany z mosiądzu, pokrywa z tworzywa odpornego na wysoką temperaturę, utwardzonego włóknem szklanym. Ciśnienie otwarcia: 4.0, 6.0, 8.0, 10.0 bar Temperatura pracy: maks. 30 C Atesty: poziomo, kosz wyrzutowy do dołu woda pitna Atest PZH Wielkość Wielkość KE armatura przyłącze 4 bar DN 15 G 1/ bar bar bar

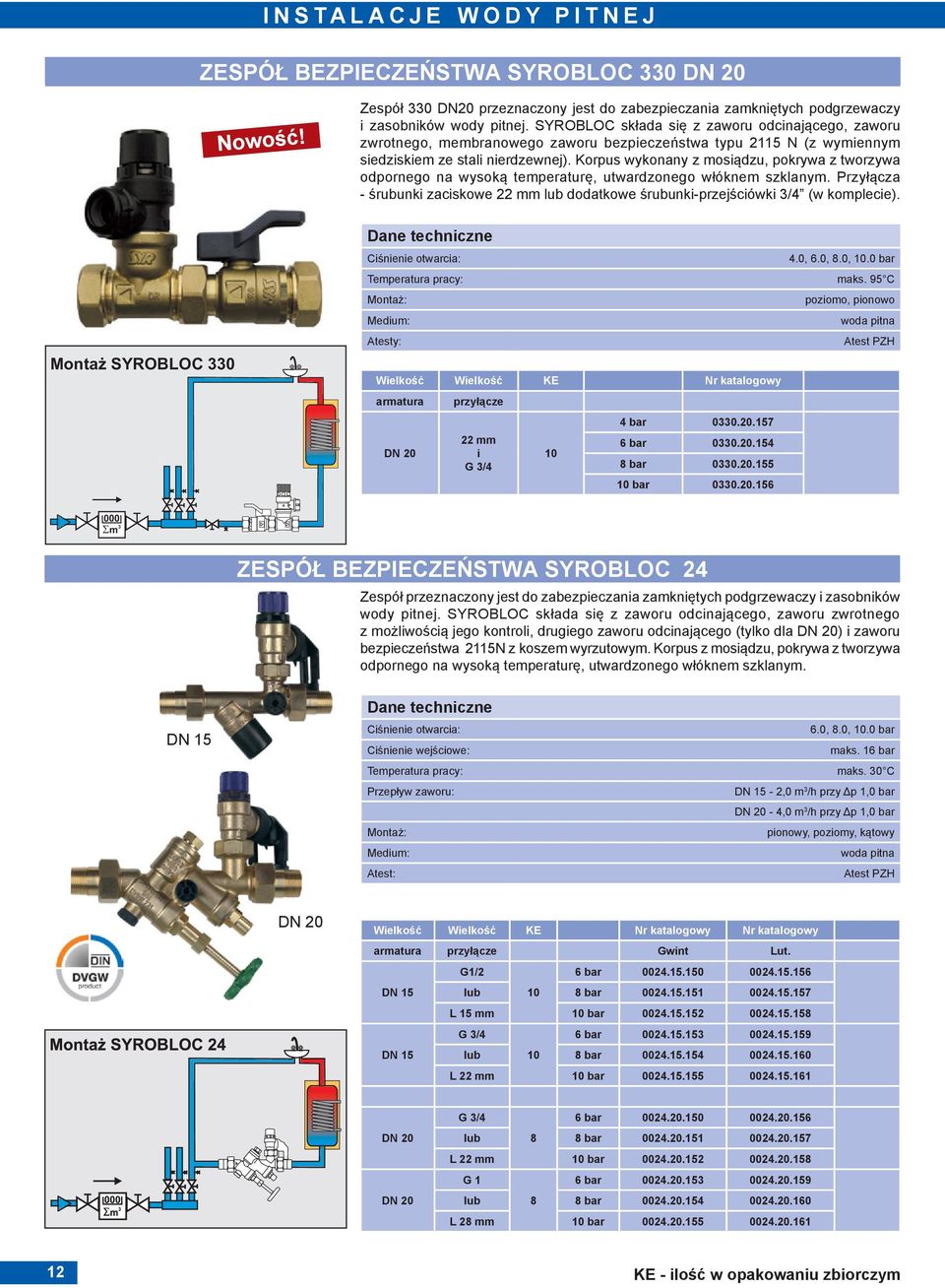

14 ZESPÓŁ BEZPIECZEŃSTWA SYROBLOC 330 DN 20 Nowość! Zespół 330 DN20 przeznaczony jest do zabezpieczania zamkniętych podgrzewaczy i zasobników wody pitnej. SYROBLOC składa się z zaworu odcinającego, zaworu zwrotnego, membranowego zaworu bezpieczeństwa typu 2115 N (z wymiennym siedziskiem ze stali nierdzewnej). Korpus wykonany z mosiądzu, pokrywa z tworzywa odpornego na wysoką temperaturę, utwardzonego włóknem szklanym. Przyłącza - śrubunki zaciskowe 22 mm lub dodatkowe śrubunki-przejściówki 3/4 (w komplecie). Monta SYROBLOC 330 Ciśnienie otwarcia: 4.0, 6.0, 8.0, 10.0 bar Temperatura pracy: maks. 95 C Atesty: Wielkość Wielkość KE armatura DN 20 przyłącze 22 mm i G 3/ bar bar bar bar poziomo, pionowo woda pitna Atest PZH 3 m 000 ZESPÓŁ BEZPIECZEŃSTWA SYROBLOC 24 Zespół przeznaczony jest do zabezpieczania zamkniętych podgrzewaczy i zasobników wody pitnej. SYROBLOC składa się z zaworu odcinającego, zaworu zwrotnego z możliwością jego kontroli, drugiego zaworu odcinającego (tylko dla DN 20) i zaworu bezpieczeństwa 2115N z koszem wyrzutowym. Korpus z mosiądzu, pokrywa z tworzywa odpornego na wysoką temperaturę, utwardzonego włóknem szklanym. DN 15 Ciśnienie otwarcia: 6.0, 8.0, 10.0 bar Ciśnienie wejściowe: maks. 16 bar Temperatura pracy: maks. 30 C Przepływ zaworu: DN 15-2,0 m 3 /h przy Δp 1,0 bar DN 20-4,0 m 3 /h przy Δp 1,0 bar pionowy, poziomy, kątowy woda pitna Atest: Atest PZH DN 20 Wielkość Wielkość KE armatura przyłącze Gwint Lut. G1/2 6 bar DN 15 lub 10 8 bar L 15 mm 10 bar G 3/4 6 bar DN 15 lub 10 8 bar L 22 mm 10 bar DN 20 DN 20 G 3/4 6 bar lub 8 8 bar L 22 mm 10 bar G 1 6 bar lub 8 8 bar L 28 mm 10 bar KE - ilość w opakowaniu zbiorczym

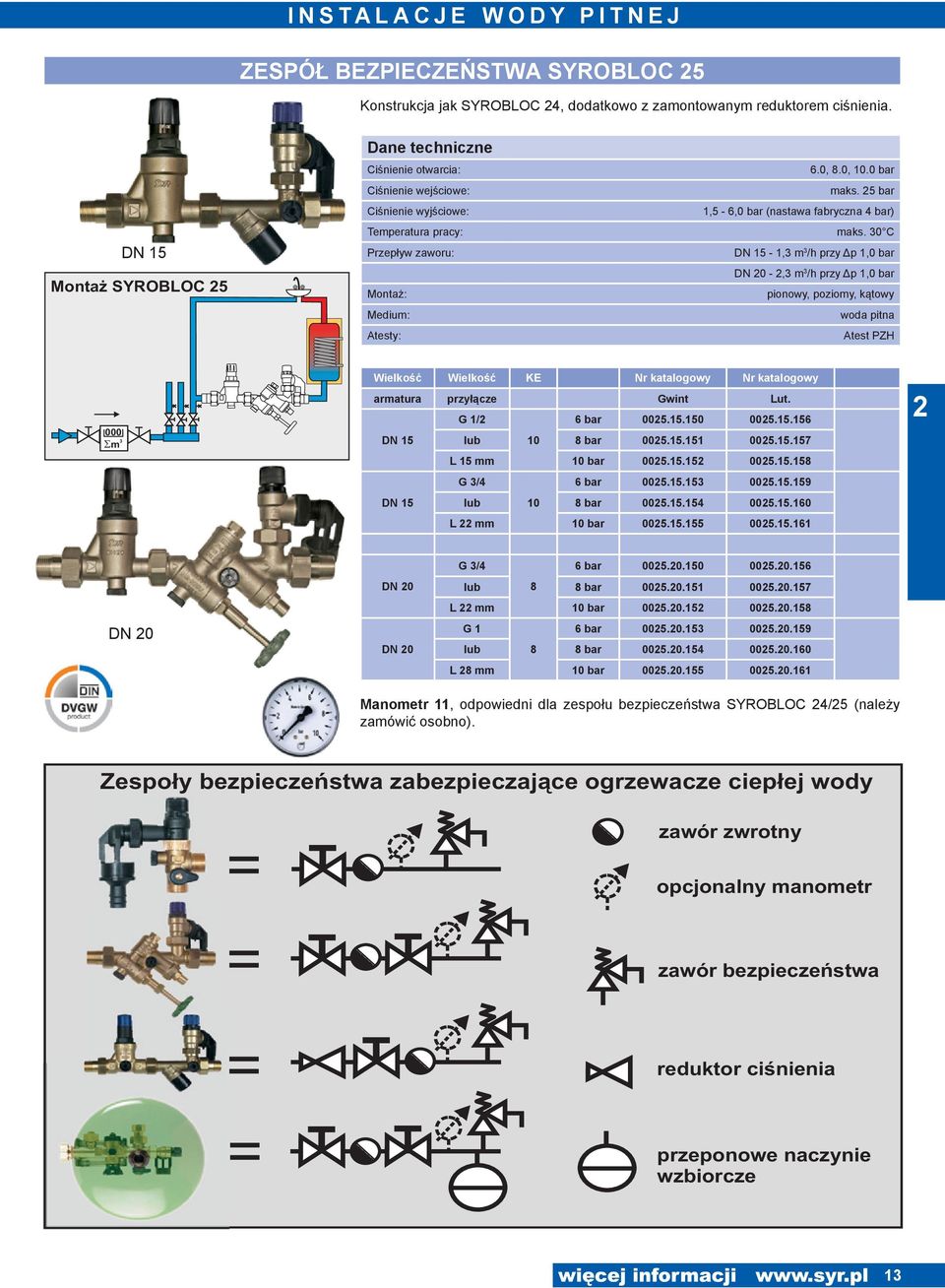

15 ZESPÓŁ BEZPIECZEŃSTWA SYROBLOC 25 Konstrukcja jak SYROBLOC 24, dodatkowo z zamontowanym reduktorem ciśnienia. DN 15 Monta SYROBLOC 25 Ciśnienie otwarcia: 6.0, 8.0, 10.0 bar Ciśnienie wejściowe: maks. 25 bar Ciśnienie wyjściowe: 1,5-6,0 bar (nastawa fabryczna 4 bar) Temperatura pracy: maks. 30 C Przepływ zaworu: DN 15-1,3 m 3 /h przy Δp 1,0 bar DN 20-2,3 m 3 /h przy Δp 1,0 bar pionowy, poziomy, kątowy woda pitna Atesty: Atest PZH 3 m 000 Wielkość Wielkość KE armatura przyłącze Gwint Lut. G 1/2 6 bar DN 15 lub 10 8 bar L 15 mm 10 bar G 3/4 6 bar DN 15 lub 10 8 bar L 22 mm 10 bar DN 20 DN 20 DN 20 G 3/4 6 bar lub 8 8 bar L 22 mm 10 bar G 1 6 bar lub 8 8 bar L 28 mm 10 bar Manometr 11, odpowiedni dla zespołu bezpieczeństwa SYROBLOC 24/25 (należy zamówić osobno). Zespo³y bezpieczeñstwa zabezpieczaj¹ce ogrzewacze ciep³ej wody = = zawór zwrotny opcjonalny manometr zawór bezpieczeñstwa = = reduktor ciœnienia przeponowe naczynie wzbiorcze 13

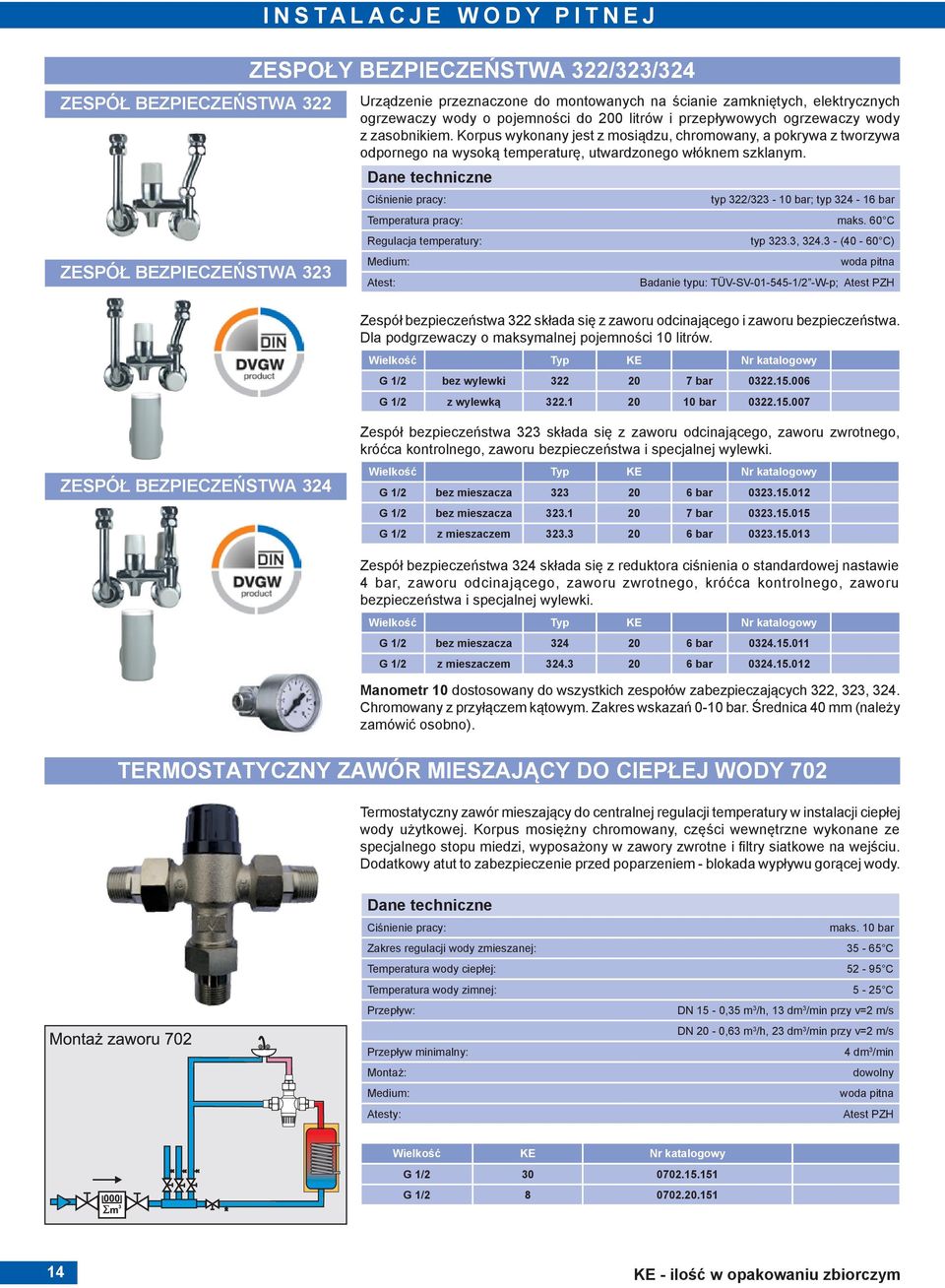

16 ZESPÓŁ BEZPIECZEŃSTWA 322 ZESPÓŁ BEZPIECZEŃSTWA 323 ZESPOŁY BEZPIECZEŃSTWA 322/323/324 Urządzenie przeznaczone do montowanych na ścianie zamkniętych, elektrycznych ogrzewaczy wody o pojemności do 200 litrów i przepływowych ogrzewaczy wody z zasobnikiem. Korpus wykonany jest z mosiądzu, chromowany, a pokrywa z tworzywa odpornego na wysoką temperaturę, utwardzonego włóknem szklanym. Ciśnienie pracy: typ 322/ bar; typ bar Temperatura pracy: maks. 60 C Regulacja temperatury: typ 323.3, (40-60 C) Atest: woda pitna Badanie typu: TÜV-SV /2 -W-p; Atest PZH Zespół bezpieczeństwa 322 składa się z zaworu odcinającego i zaworu bezpieczeństwa. Dla podgrzewaczy o maksymalnej pojemności 10 litrów. Wielkość Typ KE G 1/2 bez wylewki bar G 1/2 z wylewką bar ZESPÓŁ BEZPIECZEŃSTWA 324 Zespół bezpieczeństwa 323 składa się z zaworu odcinającego, zaworu zwrotnego, króćca kontrolnego, zaworu bezpieczeństwa i specjalnej wylewki. Wielkość Typ KE G 1/2 bez mieszacza bar G 1/2 bez mieszacza bar G 1/2 z mieszaczem bar Zespół bezpieczeństwa 324 składa się z reduktora ciśnienia o standardowej nastawie 4 bar, zaworu odcinającego, zaworu zwrotnego, króćca kontrolnego, zaworu bezpieczeństwa i specjalnej wylewki. Wielkość Typ KE G 1/2 bez mieszacza bar G 1/2 z mieszaczem bar Manometr 10 dostosowany do wszystkich zespołów zabezpieczających 322, 323, 324. Chromowany z przyłączem kątowym. Zakres wskazań 0-10 bar. Średnica 40 mm (należy zamówić osobno). TERMOSTATYCZNY ZAWÓR MIESZAJĄCY DO CIEPŁEJ WODY 702 Termostatyczny zawór mieszający do centralnej regulacji temperatury w instalacji ciepłej wody użytkowej. Korpus mosiężny chromowany, części wewnętrzne wykonane ze specjalnego stopu miedzi, wyposażony w zawory zwrotne i filtry siatkowe na wejściu. Dodatkowy atut to zabezpieczenie przed poparzeniem - blokada wypływu gorącej wody. Ciśnienie pracy: maks. 10 bar Zakres regulacji wody zmieszanej: C Temperatura wody ciepłej: C Temperatura wody zimnej: 5-25 C Przepływ: DN 15-0,35 m 3 /h, 13 dm 3 /min przy v=2 m/s DN 20-0,63 m 3 /h, 23 dm 3 /min przy v=2 m/s Przepływ minimalny: 4 dm 3 /min dowolny woda pitna Atesty: Atest PZH Wielkość KE G 1/ G 1/ KE - ilość w opakowaniu zbiorczym

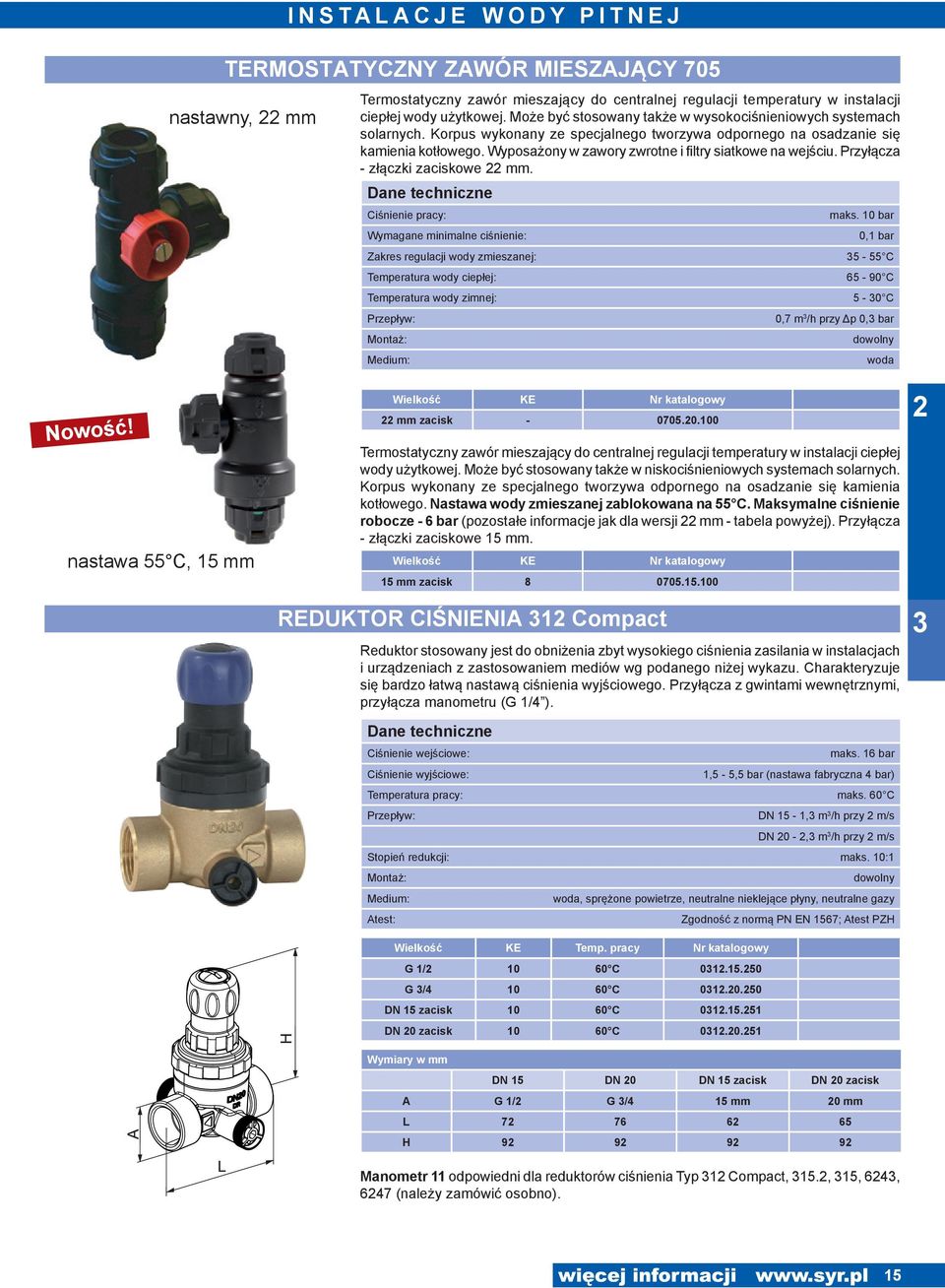

17 TERMOSTATYCZNY ZAWÓR MIESZAJĄCY 705 nastawny, 22 mm Termostatyczny zawór mieszający do centralnej regulacji temperatury w instalacji ciepłej wody użytkowej. Może być stosowany także w wysokociśnieniowych systemach solarnych. Korpus wykonany ze specjalnego tworzywa odpornego na osadzanie się kamienia kotłowego. Wyposażony w zawory zwrotne i filtry siatkowe na wejściu. Przyłącza - złączki zaciskowe 22 mm. Ciśnienie pracy: Wymagane minimalne ciśnienie: maks. 10 bar 0,1 bar Zakres regulacji wody zmieszanej: C Temperatura wody ciepłej: C Temperatura wody zimnej: 5-30 C Przepływ: 0,7 m 3 /h przy Δp 0,3 bar dowolny woda Nowość! nastawa 55 C, 15 mm Wielkość KE 22 mm zacisk Termostatyczny zawór mieszający do centralnej regulacji temperatury w instalacji ciepłej wody użytkowej. Może być stosowany także w niskociśnieniowych systemach solarnych. Korpus wykonany ze specjalnego tworzywa odpornego na osadzanie się kamienia kotłowego. Nastawa wody zmieszanej zablokowana na 55 C. Maksymalne ciśnienie robocze - 6 bar (pozostałe informacje jak dla wersji 22 mm - tabela powyżej). Przyłącza - złączki zaciskowe 15 mm. Wielkość KE 15 mm zacisk REDUKTOR CIŚNIENIA 312 Compact 3 Reduktor stosowany jest do obniżenia zbyt wysokiego ciśnienia zasilania w instalacjach i urządzeniach z zastosowaniem mediów wg podanego niżej wykazu. Charakteryzuje się bardzo łatwą nastawą ciśnienia wyjściowego. Przyłącza z gwintami wewnętrznymi, przyłącza manometru (G 1/4 ). Ciśnienie wejściowe: Ciśnienie wyjściowe: maks. 16 bar 1,5-5,5 bar (nastawa fabryczna 4 bar) Temperatura pracy: maks. 60 C Przepływ: DN 15-1,3 m 3 /h przy 2 m/s DN 20-2,3 m 3 /h przy 2 m/s Stopień redukcji: maks. 10:1 Atest: dowolny woda, sprężone powietrze, neutralne nieklejące płyny, neutralne gazy Zgodność z normą PN EN 1567; Atest PZH Wielkość KE Temp. pracy G 1/ C G 3/ C DN 15 zacisk C DN 20 zacisk C Wymiary w mm DN 15 DN 20 DN 15 zacisk DN 20 zacisk A G 1/2 G 3/4 15 mm 20 mm L H Manometr 11 odpowiedni dla reduktorów ciśnienia Typ 312 Compact, 315.2, 315, 6243, 6247 (należy zamówić osobno). 15

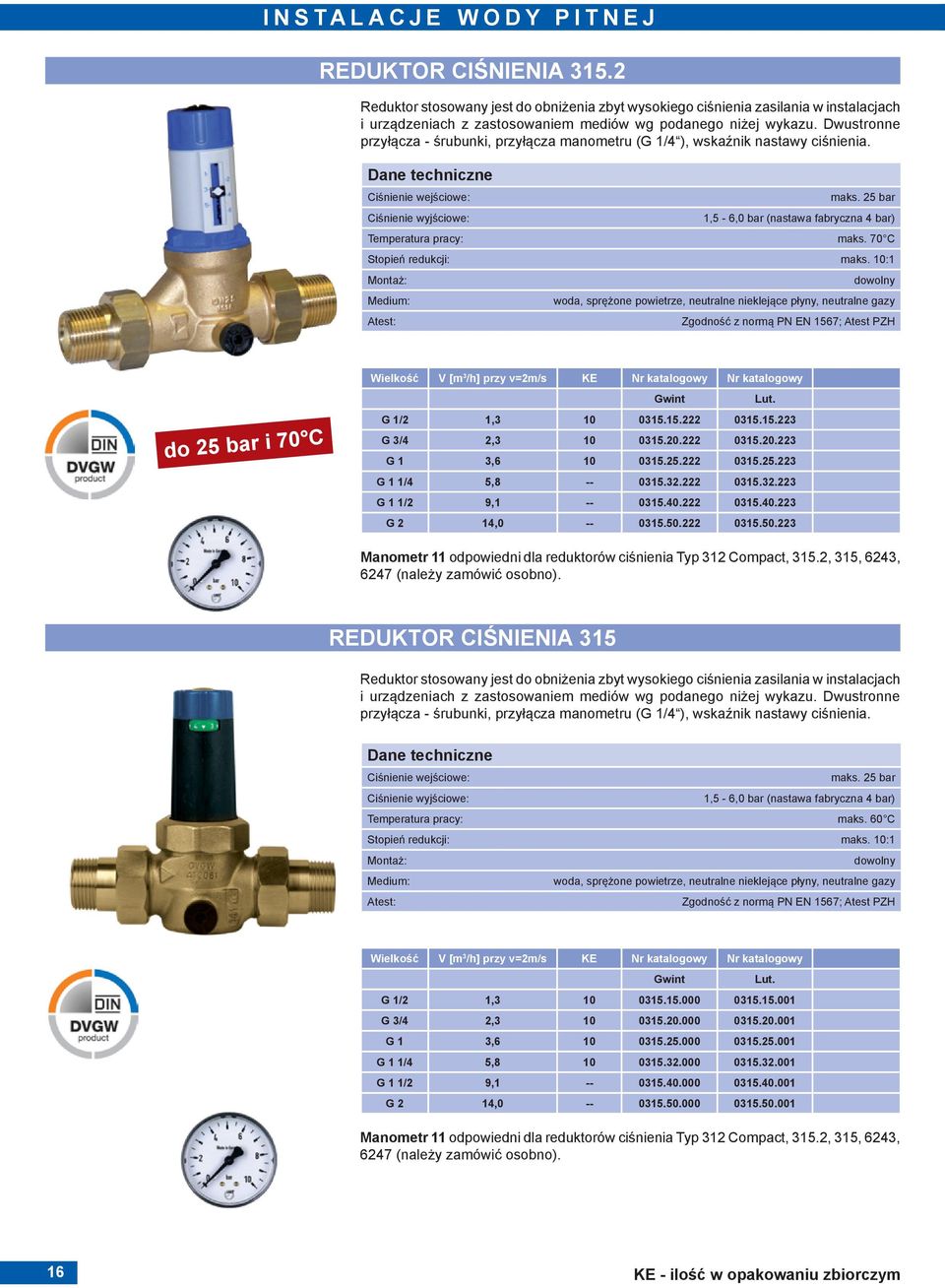

18 REDUKTOR CIŚNIENIA Reduktor stosowany jest do obniżenia zbyt wysokiego ciśnienia zasilania w instalacjach i urządzeniach z zastosowaniem mediów wg podanego niżej wykazu. Dwustronne przyłącza - śrubunki, przyłącza manometru (G 1/4 ), wskaźnik nastawy ciśnienia. Ciśnienie wejściowe: Ciśnienie wyjściowe: maks. 25 bar 1,5-6,0 bar (nastawa fabryczna 4 bar) Temperatura pracy: maks. 70 C Stopień redukcji: maks. 10:1 Atest: dowolny woda, sprężone powietrze, neutralne nieklejące płyny, neutralne gazy Zgodność z normą PN EN 1567; Atest PZH do 25 bar i 70 C Wielkość V [m 3 /h] przy v=2m/s KE Gwint Lut. G 1/2 1, G 3/4 2, G 1 3, G 1 1/4 5, G 1 1/2 9, G 2 14, Manometr 11 odpowiedni dla reduktorów ciśnienia Typ 312 Compact, 315.2, 315, 6243, 6247 (należy zamówić osobno). REDUKTOR CIŚNIENIA 315 Reduktor stosowany jest do obniżenia zbyt wysokiego ciśnienia zasilania w instalacjach i urządzeniach z zastosowaniem mediów wg podanego niżej wykazu. Dwustronne przyłącza - śrubunki, przyłącza manometru (G 1/4 ), wskaźnik nastawy ciśnienia. Ciśnienie wejściowe: maks. 25 bar Ciśnienie wyjściowe: 1,5-6,0 bar (nastawa fabryczna 4 bar) Temperatura pracy: maks. 60 C Stopień redukcji: maks. 10:1 dowolny woda, sprężone powietrze, neutralne nieklejące płyny, neutralne gazy Atest: Zgodność z normą PN EN 1567; Atest PZH Wielkość V [m 3 /h] przy v=2m/s KE Gwint G 1/2 1, G 3/4 2, G 1 3, G 1 1/4 5, G 1 1/2 9, G 2 14, Manometr 11 odpowiedni dla reduktorów ciśnienia Typ 312 Compact, 315.2, 315, 6243, 6247 (należy zamówić osobno). Lut. 16 KE - ilość w opakowaniu zbiorczym

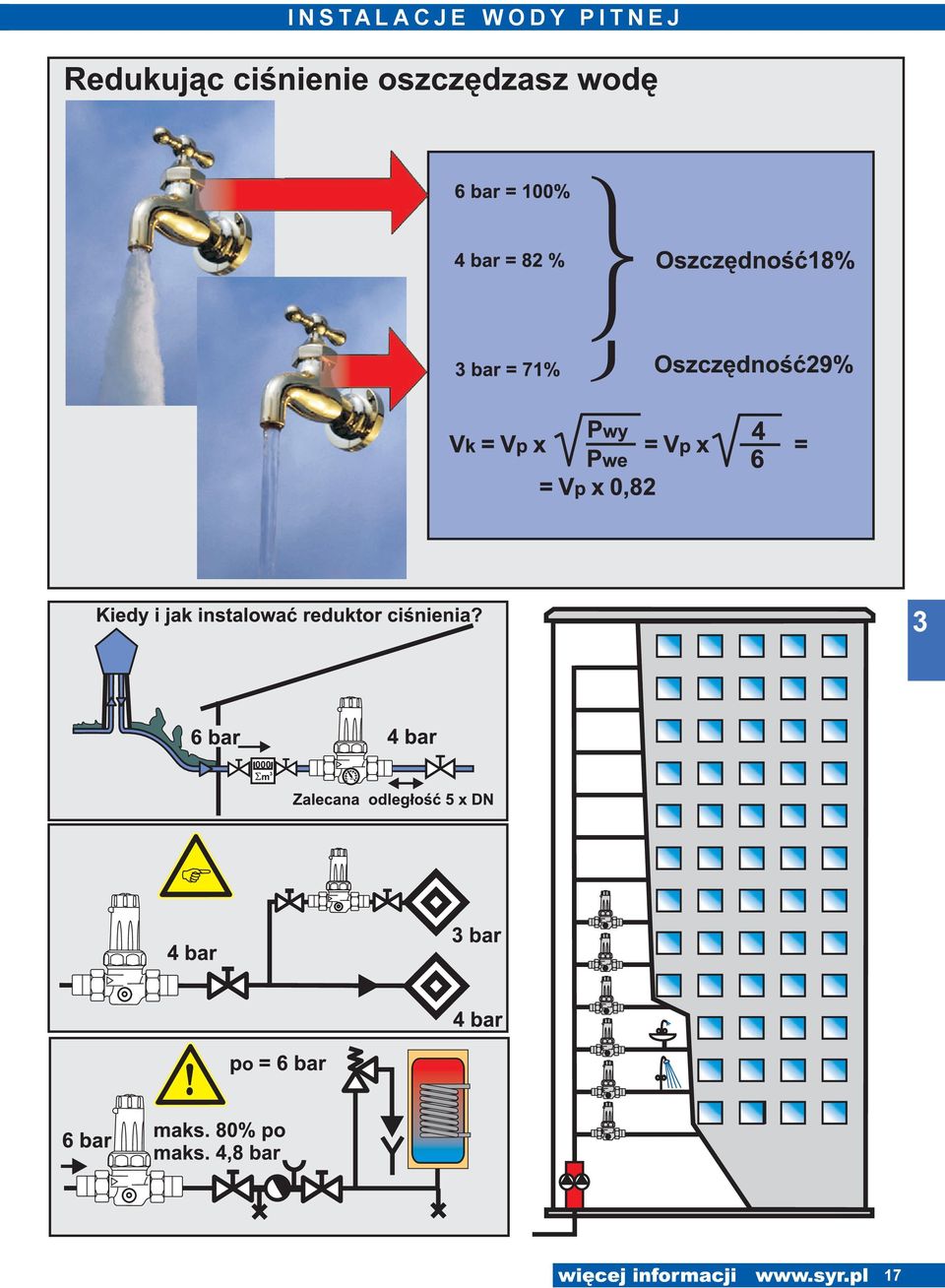

19 3 17

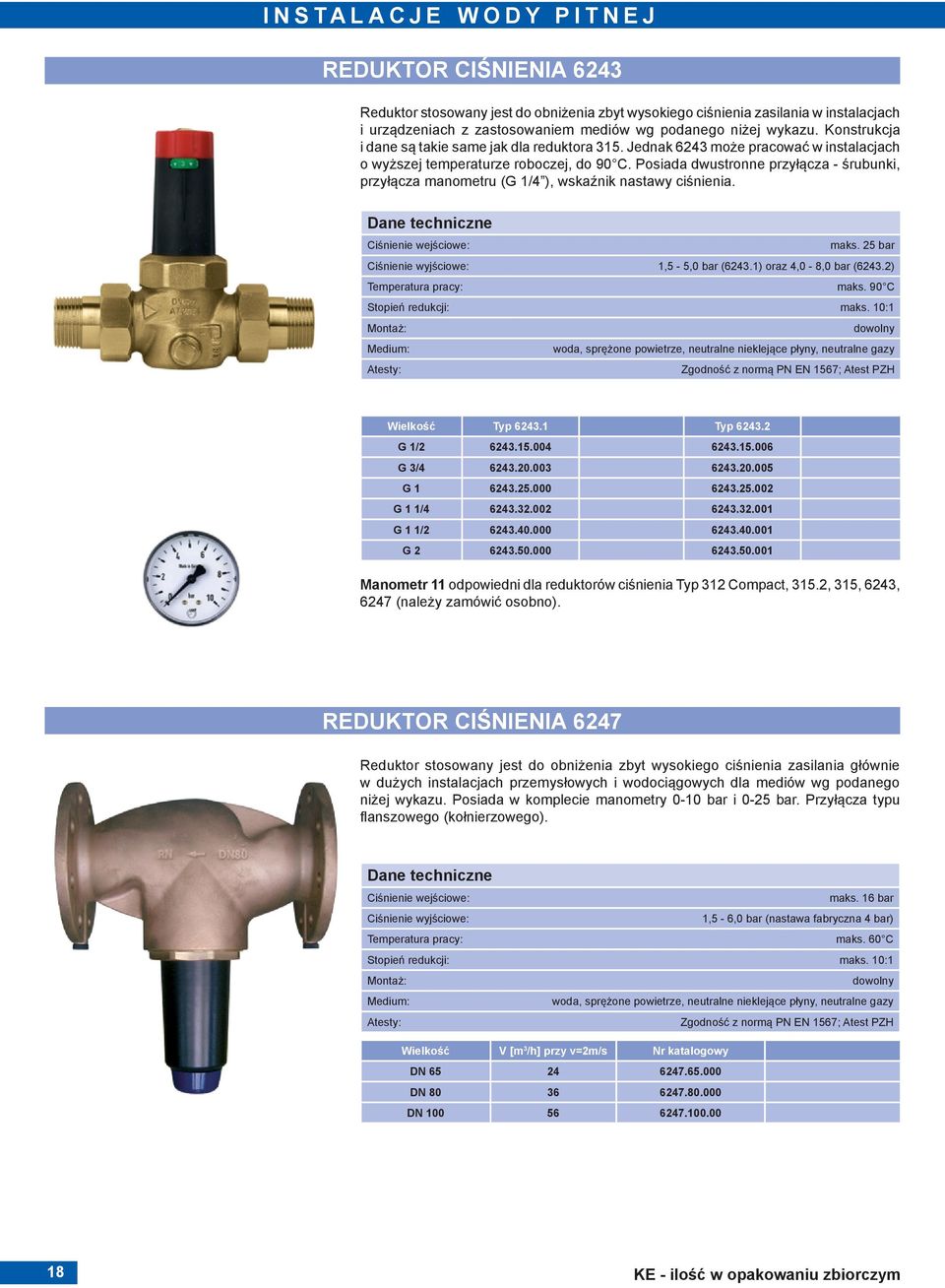

20 REDUKTOR CIŚNIENIA 6243 Reduktor stosowany jest do obniżenia zbyt wysokiego ciśnienia zasilania w instalacjach i urządzeniach z zastosowaniem mediów wg podanego niżej wykazu. Konstrukcja i dane są takie same jak dla reduktora 315. Jednak 6243 może pracować w instalacjach o wyższej temperaturze roboczej, do 90 C. Posiada dwustronne przyłącza - śrubunki, przyłącza manometru (G 1/4 ), wskaźnik nastawy ciśnienia. Ciśnienie wejściowe: maks. 25 bar Ciśnienie wyjściowe: 1,5-5,0 bar (6243.1) oraz 4,0-8,0 bar (6243.2) Temperatura pracy: maks. 90 C Stopień redukcji: maks. 10:1 dowolny woda, sprężone powietrze, neutralne nieklejące płyny, neutralne gazy Atesty: Zgodność z normą PN EN 1567; Atest PZH Wielkość Typ Typ G 1/ G 3/ G G 1 1/ G 1 1/ G Manometr 11 odpowiedni dla reduktorów ciśnienia Typ 312 Compact, 315.2, 315, 6243, 6247 (należy zamówić osobno). REDUKTOR CIŚNIENIA 6247 Reduktor stosowany jest do obniżenia zbyt wysokiego ciśnienia zasilania głównie w dużych instalacjach przemysłowych i wodociągowych dla mediów wg podanego niżej wykazu. Posiada w komplecie manometry 0-10 bar i 0-25 bar. Przyłącza typu flanszowego (kołnierzowego). Ciśnienie wejściowe: maks. 16 bar Ciśnienie wyjściowe: 1,5-6,0 bar (nastawa fabryczna 4 bar) Temperatura pracy: maks. 60 C Stopień redukcji: maks. 10:1 dowolny woda, sprężone powietrze, neutralne nieklejące płyny, neutralne gazy Atesty: Zgodność z normą PN EN 1567; Atest PZH Wielkość V [m 3 /h] przy v=2m/s DN DN DN KE - ilość w opakowaniu zbiorczym

21 MODUŁ OCHRONY PRZED WYCIEKAMI SAFE-T 2421 Moduł ochrony przed wyciekami SAFE-T jest w pełni automatycznym, elektronicznym sterownikiem nadzoru instalacji. Moduł: zapobiega niekontrolowanemu wyciekowi, nadzoruje przepływy wody w instalacji, wykrywa pęknięcia rur przez co uniemożliwia straty wody. Przekroczenie zaprogramowanej wielkości poboru wody powoduje odcięcie jej dopływu. Istnieje możliwość szczególnej ochrony instalacji na czas dłuższej nieobecności w domu - funkcja Urlop. Na wyposażeniu znajduje się czujnik podłogowy wycieku wody. Może być sterowany poprzez zewnętrzny styk bezpotencjałowy. W kombinacji z filtrami tworzą kompletny system domowego przyłącza wody. Urządzenie jest fabrycznie gotowe do podłączenia (zasilacz sieciowy, baterie, pokrywa serwisowa w komplecie) i automatycznego działania po zamontowaniu w instalacji na flanszy systemu DRUFI ze str. 27 (flanszę należy zamówić osobno). Nowość! Ciśnienie pracy: maks. 16 bar Temperatura pracy: maks. 30 C Temperatura otoczenia: C Zasilacz wtyczkowy: 230V / 50Hz AC / 9V DC Zasilanie bateryjne: 6 V DC (4 x LR06 - AA) Stopień ochrony: IP 21 Obciążalność dodatkowych złączy wejściowe IN2: co najmniej 12V / 20mA bezpotencjałowych wyjściowe OUT: maksymalnie 24V / 2A / główna oś urządzenia pionowo / woda pitna Przepływ SAFE-T DN 20: 2,0 [m 3 /h] dla Δp 0,2 bar / 3,5 [m 3 /h] dla Δp 0,5 bar / 5,2 [m 3 /h] dla Δp 1 bar DN 25: 2,3 [m 3 /h] dla Δp 0,2 bar / 3,8 [m 3 /h] dla Δp 0,5 bar / 5,7 [m 3 /h] dla Δp 1 bar DN 32: 2,5 [m 3 /h] dla Δp 0,2 bar / 4,0 [m 3 /h] dla Δp 0,5 bar / 6,0 [m 3 /h] dla Δp 1 bar Typ SAFE-T Najnowsza wersja SAFE-T wyposażona jest w konwerter łączący się z internetem. Dzięki temu możliwy jest nadzór online za pomocą smartfona i bezpłatnej aplikacji SYR. SAFE-T może bezproblemowo współpracować z filtrami systemu DRUFI+. 4 Połączenie kilku modułów SAFE-T w system (specjalny pakiet Master & Slave) umożliwia nadzór w budynkach wielorodzinnych i z wieloma strefami zasilania. Monta SAFE-T Pêkniêta rura, dziura w instalacji uszkodzony wê yk zbrojony m 19

22 Filtry RATIO przeznaczone są do instalacji wody pitnej. Niewielkie rozmiary i zwarta konstrukcja umożliwia montaż na niewielkiej przestrzeni. RATIO to filtry z ręcznym płukaniem wstecznym, z/bez reduktora ciśnienia; siatka ze stali nierdzewnej; w komplecie przyłącza montażowe. Wielkość przyłączy: DN 15, DN 20, DN 25 Ciśnienie pracy: Ciśnienie wyjściowe: Temperatura pracy: Przepustowość siatki: Montaż / Przepływ dla DFR: Przepływ dla FR: Atesty: min. 2 bar, maks. 16 bar 1,5-6,0 bar (nastawa fabryczna 4 bar) - RATIO DFR maks. 30 C (80 C RATIO HOT) dolna 90 μm, górna 125 μm dowolny, główna oś filtra pionowo / woda pitna DN15 1,3 [m 3 /h], DN 20 i DN25: 2,3 [m 3 /h] przy Δp 1,1 bar DN 15: 1,3 [m 3 /h] przy Δp 0,2 bar / DN 15: 3,4 [m 3 /h] przy Δp 0,5 bar DN 20: 2,3 [m 3 /h] przy Δp 0,2 bar / DN 20: 4,4 [m 3 /h] przy Δp 0,5 bar DN 25: 3,4 [m 3 /h] przy Δp 0,2 bar / DN 25: 5,2 [m 3 /h] przy Δp 0,5 bar Zgodność z normą PN EN 13443, PN EN 1567 (reduktor ciśnienia w RATIO DFR); Atest PZH RATIO DFR / RATIO DFR HOT Filtr z ręcznym płukaniem wstecznym i reduktorem ciśnienia. Wielkość Temp. pracy [ o C] dla 90 μm DN o C DN o C DN o C DN 15 HOT 80 o C DN 20 HOT 80 o C DN 25 HOT 80 o C Jak instalowaæ filtr DFR z reduktorem ciœnienia? m RATIO FR / RATIO FR HOT Filtr z ręcznym płukaniem wstecznym. Wielkość Temp. pracy [ o C] dla 90 μm DN o C DN o C DN o C DN 15 HOT 80 o C DN 20 HOT 80 o C DN 25 HOT 80 o C Monta filtra w domu/mieszkaniu 3 m 000 Instalacja wewnêtrzna 20 KE - ilość w opakowaniu zbiorczym

23 INSTALACJE WODY PITNEJ FILTRY RATIO VARIO Filtry systemu RATIO VARIO przeznaczone są do instalacji wody pitnej. Filtry DFR i FR to filtry z ręcznym płukaniem wstecznym, z siatką ze stali nierdzewnej. RATIO VARIO DFR wyposażony jest w reduktor ciśnienia. Do każdego filtra RATIO VARIO należy zamówić odpowiednią obrotową flanszę montażową (DN15, DN20 lub DN25), dzięki czemu możliwy będzie montaż filtra na dowolnie biegnącym rurociągu. Niewielkie rozmiary i zwarta konstrukcja umożliwia montaż na niewielkiej przestrzeni. Wielkość przyłączy: DN 15, DN 20, DN 25 Ciśnienie pracy: Ciśnienie wyjściowe: min. 2 bar, maks. 16 bar 1,5-6,0 bar (nastawa fabryczna 4 bar) - RATIO DFR Temperatura pracy: maks. 30 C Przepustowość siatki: Montaż / Przepływ dla DFR: Przepływ dla FR: Atesty: dolna 90 μm, górna 125 μm dowolny, główna oś filtra pionowo / woda pitna DN15 1,3 [m 3 /h], DN 20 i DN25: 2,3 [m 3 /h] przy Δp 1,1 bar DN 15: 1,3 [m 3 /h] przy Δp 0,2 bar / DN 15: 3,4 [m 3 /h] przy Δp 0,5 bar DN 20: 2,3 [m 3 /h] przy Δp 0,2 bar / DN 20: 4,4 [m 3 /h] przy Δp 0,5 bar DN 25: 3,4 [m 3 /h] przy Δp 0,2 bar / DN 25: 5,2 [m 3 /h] przy Δp 0,5 bar Zgodność z normą PN EN 13443, PN EN 1567 (reduktor ciśnienia w RATIO DFR); Atest PZH RATIO VARIO DFR / FR Filtr wody RATIO VARIO DFR z ręcznym płukaniem wstecznym z wbudowanym reduktorem ciśnienia o zakresie nastaw 1,5-6 bar (nastwa fabryczna 4 bar). Typ Wielkość RATIO VARIO DFR DN 15 - DN Filtr wody FR z ręcznym płukaniem wstecznym. Można uzupełnić o wkład reduktora ciśnienia i manometr. Typ Wielkość RATIO VARIO FR DN 15 - DN Monta zmiêkczacza do RATIO VARIO z zaworem mieszaj¹cym m FLANSZE SYSTEMU VARIO Mosiężna flansza filtra RATIO VARIO (dwustronne śrubunki montażowe). Wielkość Zawór mieszający BYPASS-RATIO-VARIO do podłączenia zmiękczacza wody. Wyposażony w pokrywę zamykającą. Typ Gwint DN DN DN BYPASS-RATIO-VARIO

24 FILTR RATIO VARIO Z FLANSZ I ZAWÓREM OBEJŒCIOWYM DO POD CZENIA ZMIÊKCZACZA WODY REDUKTOR CIŒNIENIA FLANSZA ZAWÓR BYPASSOWY TU MONTA FLANSZY FILTR TU MONTA FILTRA ZAWÓR ODCINAJ CY WYJŒCIE WODY ZE ZMIÊKCZACZA ZAWÓR P UKANIA FILTRA WEJŒCIE WODY DO ZMIÊKCZACZA 22 KE - ilość w opakowaniu zbiorczym

25 FILTRY TWS Filtry TWS przeznaczone są do instalacji wody pitnej. Filtry DFR i FR są filtrami z płukaniem wstecznym, z siatką ze stali nierdzewnej i koszem wyrzutowym. Modele DFF i FF to filtry typu świecowego. Wersje DFR/DFF wyposażone w reduktor ciśnienia i manometr 0 10 bar. W komplecie obrotowa flansza montażowa (zintegrowana z filtrem). Dodatkowo filtry TWS można wyposażyć w moduł ochrony przed wyciekiem, a filtry TWS FR i DFR można wyposażyć w automat płuczący. Do każdego filtra TWS należy zamówić odpowiednie śrubunki przyłączeniowe ze str. 24. Wielkość przyłączy: DN 20, DN 25, DN 32 Ciśnienie pracy: Ciśnienie wyjściowe: min. 2 bar, maks. 16 bar 1,5-6,0 bar (nastawa fabryczna 4 bar) - TWS DFR i DFF Temperatura pracy: maks. 30 C Przepustowość siatki: Montaż / Przepływ dla DFR: Przepływ dla FR: Atesty: dolna 90 μm, górna 125 μm dowolny, główna oś filtra pionowo / woda pitna DN 20: 2,3 [m 3 /h] przy Δp 1,1 bar, DN 25 i DN32: 3,6 [m 3 /h] przy Δp 1,1 bar DN 20: 2,7 [m 3 /h] przy Δp 0,2 bar / DN 20: 4,40 [m 3 /h] przy Δp 0,5 bar DN 25: 3,3 [m 3 /h] przy Δp 0,2 bar / DN 25: 5,3 [m 3 /h] przy Δp 0,5 bar DN 32: 3,5 [m 3 /h] przy Δp 0,2 bar / DN 32: 5,8 [m 3 /h] przy Δp 0,5 bar Zgodność z normą: - PN EN 13443, PN EN 1567 (reduktor ciśnienia w TWS DFR); Atest PZH TWS DFR / TWS FR Filtr wody DFR z płukaniem wstecznym. Wbudowany reduktor ciśnienia i manometr. Typ TWS DFR Filtr wody FR z płukaniem wstecznym. Można uzupełnić o wkład reduktora ciśnienia i manometr. Typ TWS FR Jak instalowaæ filtr TWS DFR z reduktorem ciœnienia? m TWS DFF / TWS FF Filtr świecowy DFF z wbudowanym reduktorem ciśnienia i manometrem. Wyposażony w klucz do klosza filtra. Typ TWS DFF Filtr świecowy FF bez reduktora ciśnienia i manometru. Istnieje możliwość uzupełnienia o wkład reduktora ciśnienia i manometr. Wyposażony w klucz do klosza filtra. Typ TWS FF Monta filtra TWS FR w domu/mieszkaniu 3 m 000 Instalacja wewnêtrzna 23

26 TWS DFR-LS / TWS FR-LS TWS DFR-LS to połączenie filtra z płukaniem wstecznym i reduktorem ciśnienia systemu TWS DFR z modułem ochrony przed wyciekiem LS. Moduł zapobiegający niekontrolowanemu wyciekowi w sposób ciągły nadzoruje przepływy w instalacji. Rozpoznaje pęknięcia rury, trwałą niepożądaną utratę wody lub nieszczelność. Po przekroczeniu zaprogramowanej wielkości poboru wody układ elektroniczny odcina dopływ wody. Możliwe jest także zaprogramowanie szczególnej ochrony instalacji na czas dłuższej nieobecności w domu - funkcja Urlop. Wykrywa również tzw. mikrowycieki (np. nieszczelności spłuczki WC). Do każdego filtra TWS należy zamówić odpowiednie śrubunki przyłączeniowe (patrz poniżej). Typ TWS DFR-LS TWS FR-LS Zasilacz 230V/9V TWS FR-LS to połączenie filtra z płukaniem wstecznym systemu TWS FR z modułem ochrony przed wyciekiem LS. Moduł zapobiegający niekontrolowanemu wyciekowi w sposób ciągły nadzoruje przepływy w instalacji. Pozostałe dane jak powyżej. Do każdego filtra TWS należy zamówić odpowiednie śrubunki przyłączeniowe (patrz poniżej). WYPOSAŻENIE DODATKOWE FILTRÓW TWS LS - MODUŁ ZABEZPIECZAJĄCY PRZED WYCIEKAMI / AUTOMAT PŁUCZĄCY Filtry TWS można wyposażyć w moduł ochrony przed wyciekiem LS. Moduł zapobiegający niekontrolowanemu wyciekowi w sposób ciągły nadzoruje przepływy w instalacji. Rozpoznaje pęknięcia rury, trwałą niepożądaną utratę wody lub nieszczelność. Po przekroczeniu zaprogramowanej wielkości poboru wody układ elektroniczny odcina dopływ wody. Możliwe jest także zaprogramowanie szczególnej ochrony instalacji na czas dłuższej nieobecności w domu - funkcja Urlop. Wykrywa również tzw. mikrowycieki (np. nieszczelności spłuczki WC). Moduł LS Automat płuczący Filtry TWS DFR i FR można wyposażyć także w automat płuczący filtrów. Możliwość wyboru kolejnych płukań od 1 godziny do 52 tygodni. Temperatura pracy: maks. 40 C Napięcie zasilające: 230 V / 50 Hz (opcja) Zasilanie bateryjne: 4 x LR06 - AA (standard) Napięcie pracy 6 V DC Klasa szczelności: IP 21 na filtrze Typ Automat płuczący Moduł LS Zasilacz 230V/9V ŚRUBUNKI DO FILTRÓW TWS Dwustronne śrubunki montażowe do filtrów TWS. Wielkość KE Gwint DN DN DN KE - ilość w opakowaniu zbiorczym

27 Filtry DRUFI+ przeznaczone są do instalacji wody pitnej. Filtry DFR i FR są filtrami z płukaniem wstecznym z siatką ze stali nierdzewnej i koszem wyrzutowym. Modele DFF i FF to filtry typu świecowego. Wersje DFR/DFF wyposażone w reduktor ciśnienia i manometr 0-10 bar. Do każdego filtra DRUFI+ należy zamówić flanszę przyłączeniową ze str. 27. Wielkość przyłączy: DN 20, DN 25, DN 32 Ciśnienie pracy: Ciśnienie wyjściowe: min. 2 bar, maks. 16 bar 1,5-6,0 bar (nastawa fabryczna 4 bar) - DRUFI+ DFR, DFF Temperatura pracy: maks. 30 C Przepustowość siatki: Montaż / Przepływ dla DFR / DFF: Przepływ dla FR / FF: Atesty: FILTRY DRUFI dolna 90 μm (20 μm na zamówienie), górna 125 μm główna oś filtra pionowo / woda pitna DN 20: 2,3 [m 3 /h] przy Δp 1,1 bar; DN 25: 3,6 [m 3 /h] przy Δp 1,1 bar; DN 32: 4,2 [m 3 /h] przy Δp 1,1 bar DN 20: 3,0 [m 3 /h] przy Δp 0,2 bar / DN 20: 5,5 [m 3 /h] przy Δp 0,5 bar DN 25: 4,2 [m 3 /h] przy Δp 0,2 bar / DN 25: 6,5 [m 3 /h] przy Δp 0,5 bar DN 32: 4,2 [m 3 /h] przy Δp 0,2 bar / DN 32: 6,5 [m 3 /h] przy Δp 0,5 bar Zgodność z normą PN EN 13443, PN EN 1567 (reduktor ciśnienia w DRUFI+ DFR); Atest PZH DRUFI+ DFR Filtr wody DFR z płukaniem wstecznym, wbudowany reduktor ciśnienia i manometr. Uszczelka flanszy z kompletem śrub trzpieniowych i kluczem montażowym. Do każdego filtra DRUFI+ należy koniecznie zamówić flanszę przyłączeniową ze str. 27. Śr. oczek 90 μm μm Jak instalowaæ filtr DFR z reduktorem ciœnienia? m DRUFI+ DFF Filtr świecowy DFF, wbudowany reduktor ciśnienia i manometr. Uszczelka flanszy z kompletem śrub trzpieniowych i kluczem montażowym oraz klucz do klosza filtra. Wielkość oczek siatki 90 μm. Do każdego filtra DRUFI+ należy koniecznie zamówić flanszę przyłączeniową ze str

28 DRUFI+ FR Filtr wody FR z płukaniem wstecznym. Uszczelka flanszy z kompletem śrub trzpieniowych i kluczem montażowym. Do każdego filtra DRUFI+ należy koniecznie zamówić flanszę przyłączeniową ze str. 27. Śr. oczek 90 μm μm Monta filtra w domu/mieszkaniu 3 m 000 Instalacja wewnêtrzna DRUFI+ FF Filtr świecowy FF bez reduktora ciśnienia i manometru. Uszczelka flanszy z kompletem śrub trzpieniowych i kluczem montażowym oraz klucz do klosza filtra. Wielkość oczek siatki 90 μm. Do każdego filtra DRUFI+ należy koniecznie zamówić flanszę przyłączeniową ze str. 27. Śr. oczek 90 μm automat płuczący 2316 DLA FILTRÓW SYR Mikroprocesorowe urządzenie służące do automatycznego płukania filtrów syr: DRUFI+ DFR i FR, DRUFI+ max DFR i FR, TWS DFR i FR, kołnierzowych Można wybrać okres płukania od 1 godziny do 52 tygodni. Temperatura pracy: maks. 40 C Napięcie zasilające: Zasilanie bateryjne: Napięcie pracy 230 V / 50 Hz (opcja) 4 x LR06 - AA (standard) 6 V DC Klasa szczelności: IP 21 Typ Automat płuczący Zasilacz 230V/9V na filtrze 26 KE - ilość w opakowaniu zbiorczym

29 DRUFI FLANSZA UNIWERSALNA Mosiężna flansza do dowolnego filtra Drufi+ (dwustronne śrubunki montażowe). Wielkość KE Gwint Lut. DN DN DN DRUFI FLANSZA ZACISKOWA Mosiężna flansza do dowolnego filtra Drufi+ (dwustronne zaciski montażowe systemu VIEGA). Wielkość KE Zacisk 22 mm mm mm DRUFI FLANSZA HWS 2000 Flansza z mosiądzu do dowolnego filtra Drufi+. Flansza HWS 2000 umożliwia stworzenie z filtra DRUFI+ domowej stacji wody 2000 plus. Flansza składa się z zaworu zwrotnego, króćca kontrolnego, zaworu serwisowego (zawór kulowy) i zaworu odpowietrzającego. Dwustronne śrubunki montażowe. Wielkość KE Gwint Lut. DN DN DN

30 Filtry DRUFI+ max są przeznaczone dla instalacji wody pitnej o większych przepływach. Są filtrami z płukaniem wstecznym - siatka ze stali nierdzewnej, kosz wyrzutowy, dwa manometry o zakresie 0 25 bar. Filtr DFR wyposażony jest w reduktor ciśnienia. Do każdego filtra DRUFI+ należy zamówić flanszę przyłączeniową (patrz poniżej). Wielkość przyłączy: DN 40, DN 50 Ciśnienie pracy: Ciśnienie wyjściowe: min. 2 bar, maks. 16 bar 1,5-6,0 bar (nastawa fabryczna 4 bar) - DRUFI+ max DFR Temperatura pracy: maks. 30 C Przepustowość siatki: / Przepływ dla DFR: Przepływ dla FR: Atest: FILTRY DUŻEJ WYDAJNOŚCI DO WODY - DRUFI+ max dolna 90 μm (20 μm na zamówienie), górna 125 μm główna oś filtra pionowo / woda pitna DN 40: 9,1 [m 3 /h] przy Δp 1,1 bar; DN 50: 14,0 [m 3 /h] przy Δp 1,1 bar DN 40: 10,0 [m 3 /h] przy Δp 0,2 bar; DN 40: 15,5 [m 3 /h] przy Δp 0,5 bar DN 50: 14,0 [m 3 /h] przy Δp 0,2 bar; DN 50: 19,0 [m 3 /h] przy Δp 0,5 bar Zgodność z normą PN EN 13443, PN EN 1567 (reduktor ciśnienia w DRUFI+ max DFR); Atest PZH DRUFI+ max D R U F I+ max DFR Filtr z płukaniem wstecznym z wbudowanym reduktorem ciśnienia. Uszczelka flanszy z kompletem śrub trzpieniowych i kluczem montażowym. Wyposażony w dwa manometry o zakresie 0-25 bar. Śr. oczek 90 μm μm D R U F I+ max FR Filtr wody z płukaniem wstecznym, bez reduktora ciśnienia. Uszczelka flanszy z kompletem śrub trzpieniowych i kluczem montażowym. Istnieje możliwość uzupełnienia o wkład reduktora ciśnienia. Wyposażony w dwa manometry o zakresie 0-25 bar. Śr. oczek 90 μm μm Automat płuczący 2316 Mikroprocesorowe urządzenie służące do automatycznego płukania filtrów SYR: DRUFI+ DFR i FR, DRUFI+ max DFR i FR, TWS DFR i FR, kołnierzowych Można wybrać okres płukania od 1 godziny do 52 tygodni. Automat płuczący Typ Automat płuczący Zasilacz 230V/9V DRUFI+ max - FLANSZA UNIWERSALNA Mosiężna flansza do filtra DRUFI+ max. Możliwość podłączenia manometru wskazującego ciśnienie przed flanszą (na wejściu). Wielkość Gwint Lut. DN DN KE - ilość w opakowaniu zbiorczym

31 FILTR FLANSZOWY 6380 Filtry flanszowe przeznaczone są głównie do dużych przemysłowych i wodociągowych instalacji wody pitnej. Przyłącza typu flanszowego (kołnierzowego). Filtry 6380 są filtrami z płukaniem wstecznym, z siatką ze stali nierdzewnej i koszem wyrzutowym. Filtr wyposażono w przyłącza dla różnicowego regulatora ciśnienia (na zamówienie). Przy zamontowanym automacie płuczącym (wyposażenie dodatkowe), umożliwia to wymuszenie automatycznego płukania filtra przy określonym spadku ciśnienia. Wielkość przyłączy: DN 65, DN 80, DN 100 Ciśnienie pracy: min. 2 bar, maks. 16 bar Temperatura pracy: maks. 30 C Przepustowość siatki: dolna 90 μm, górna 125 μm Montaż / główna oś filtra pionowo / woda pitna Przepływ DN 65: 25 [m 3 /h] przy Δp 0,2 bar i 40 [m 3 /h] przy Δp 0,5 bar DN 80: 27 [m 3 /h] przy Δp 0,2 bar i 46 [m 3 /h] przy Δp 0,5 bar DN 100: 33 [m 3 /h] przy Δp 0,2 bar i 56 [m 3 /h] przy Δp 0,5 bar Atesty: Zgodność z normą PN EN 13443, DIN 19628; Atest PZH Duża wydajność! Wielkość DN DN DN WYPOSAŻENIE DODATKOWE FILTRA 6380 Regulator różnicy ciśnień - urządzenie umożliwiające automatyzację płukania filtrów flanszowych 6380 DN Można nastawić wartość ciśnienia różnicowego pomiędzy wejściem a wyjściem filtra, przy którym ma nastąpić automatyczne płukanie Mikroprocesorowe urządzenie służące do automatycznego płukania filtrów SYR, w tym filtrów flanszowych 6380 DN (automat płuczący 2316). Można wybrać okres płukania od 1 godziny do 52 tygodni. Automat może być sterowany także z regulatora różnicy ciśnień nr kat Typ Automat płuczący Zasilacz 230V/9V Automat płuczący 29
