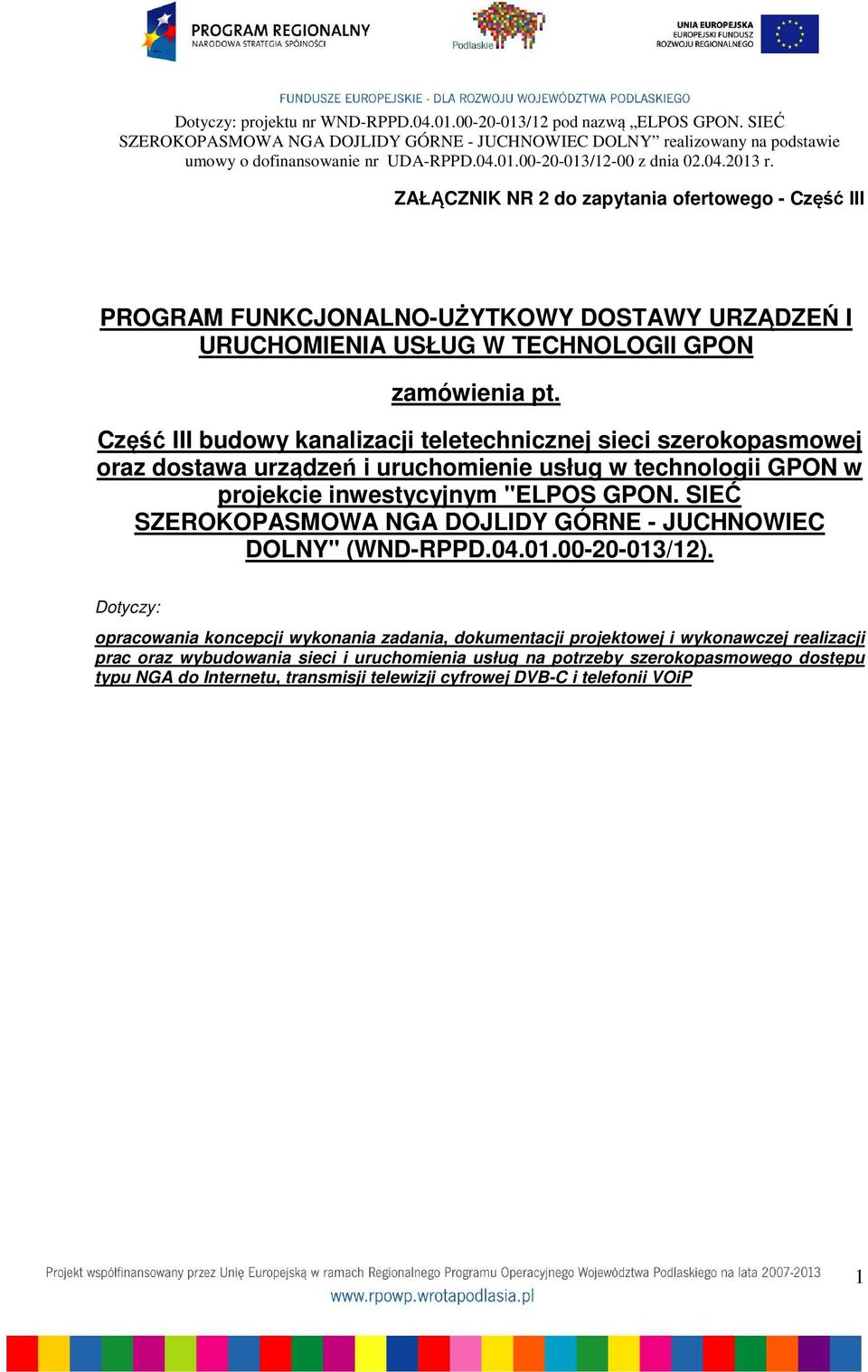

1 Dotyczy: projektu nr WND-RPPD /12 pod nazwą ELPOS GPON. SIEĆ SZEROKOPASMOWA NGA DOJLIDY GÓRNE - JUCHNOWIEC DOLNY realizowany na podstawie umowy o dofinansowanie nr UDA-RPPD /12-00 z dnia r. ZAŁĄCZNIK NR 2 do zapytania ofertowego - Część III PROGRAM FUNKCJONALNO-UŻYTKOWY DOSTAWY URZĄDZEŃ I URUCHOMIENIA USŁUG W TECHNOLOGII GPON zamówienia pt. Część III budowy kanalizacji teletechnicznej sieci szerokopasmowej oraz dostawa urządzeń i uruchomienie usług w technologii GPON w projekcie inwestycyjnym "ELPOS GPON. SIEĆ SZEROKOPASMOWA NGA DOJLIDY GÓRNE - JUCHNOWIEC DOLNY" (WND-RPPD /12). Dotyczy: opracowania koncepcji wykonania zadania, dokumentacji projektowej i wykonawczej realizacji prac oraz wybudowania sieci i uruchomienia usług na potrzeby szerokopasmowego dostępu typu NGA do Internetu, transmisji telewizji cyfrowej DVB-C i telefonii VOiP 1

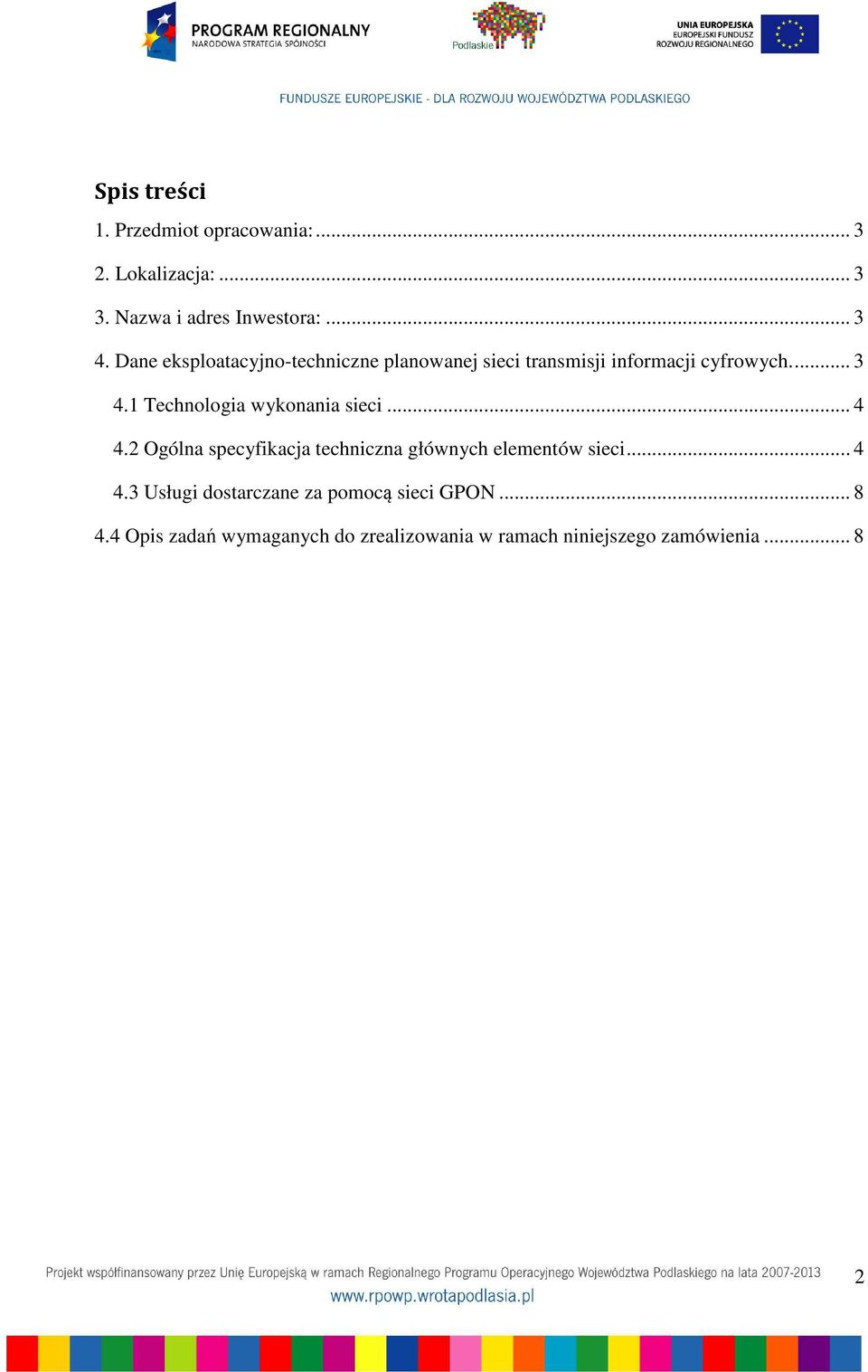

2 Spis treści 1. Przedmiot opracowania: Lokalizacja: Nazwa i adres Inwestora: Dane eksploatacyjno-techniczne planowanej sieci transmisji informacji cyfrowych Technologia wykonania sieci Ogólna specyfikacja techniczna głównych elementów sieci Usługi dostarczane za pomocą sieci GPON Opis zadań wymaganych do zrealizowania w ramach niniejszego zamówienia

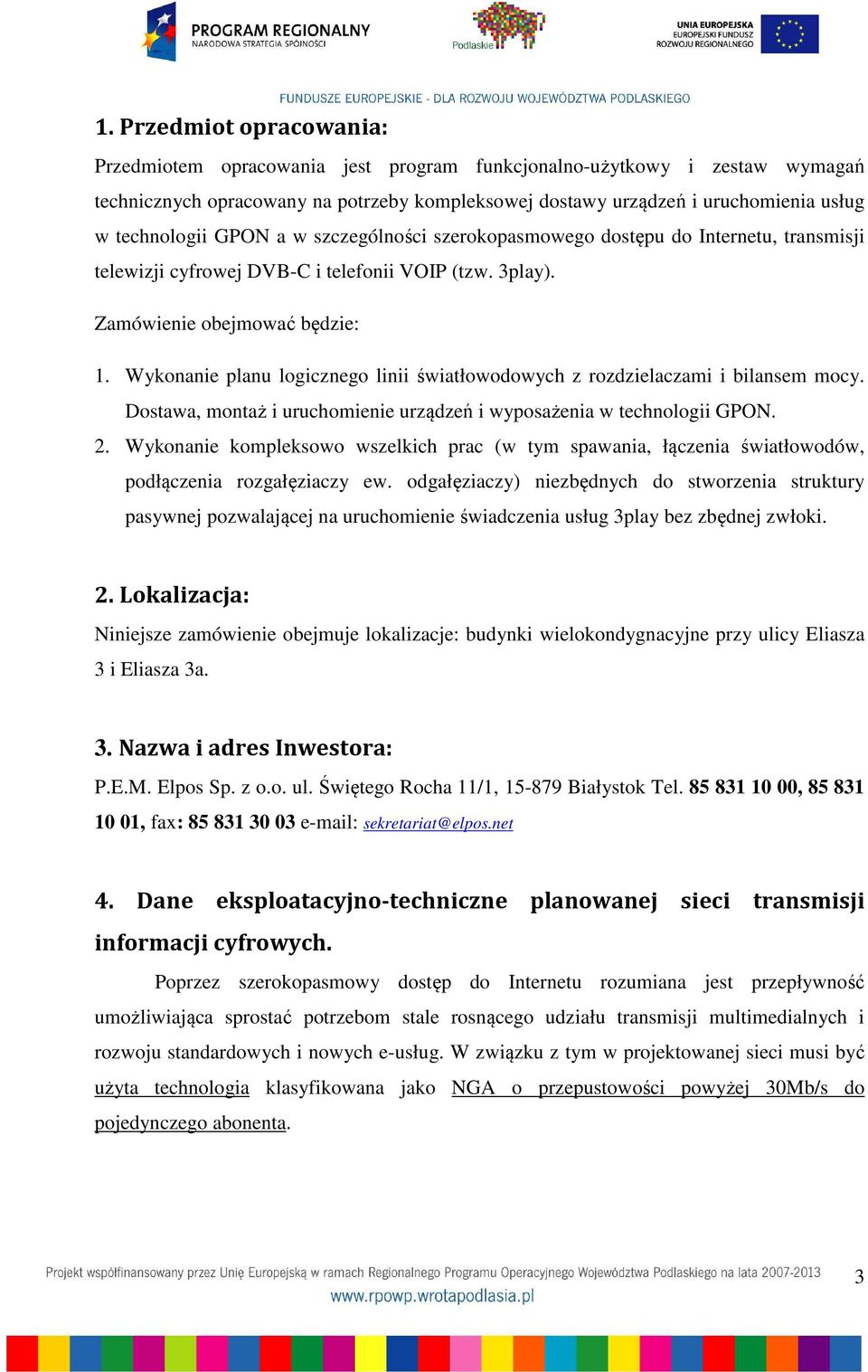

3 1. Przedmiot opracowania: Przedmiotem opracowania jest program funkcjonalno-użytkowy i zestaw wymagań technicznych opracowany na potrzeby kompleksowej dostawy urządzeń i uruchomienia usług w technologii GPON a w szczególności szerokopasmowego dostępu do Internetu, transmisji telewizji cyfrowej DVB-C i telefonii VOIP (tzw. 3play). Zamówienie obejmować będzie: 1. Wykonanie planu logicznego linii światłowodowych z rozdzielaczami i bilansem mocy. Dostawa, montaż i uruchomienie urządzeń i wyposażenia w technologii GPON. 2. Wykonanie kompleksowo wszelkich prac (w tym spawania, łączenia światłowodów, podłączenia rozgałęziaczy ew. odgałęziaczy) niezbędnych do stworzenia struktury pasywnej pozwalającej na uruchomienie świadczenia usług 3play bez zbędnej zwłoki. 2. Lokalizacja: Niniejsze zamówienie obejmuje lokalizacje: budynki wielokondygnacyjne przy ulicy Eliasza 3 i Eliasza 3a. 3. Nazwa i adres Inwestora: P.E.M. Elpos Sp. z o.o. ul. Świętego Rocha 11/1, Białystok Tel , , fax: sekretariat@elpos.net 4. Dane eksploatacyjno-techniczne planowanej sieci transmisji informacji cyfrowych. Poprzez szerokopasmowy dostęp do Internetu rozumiana jest przepływność umożliwiająca sprostać potrzebom stale rosnącego udziału transmisji multimedialnych i rozwoju standardowych i nowych e-usług. W związku z tym w projektowanej sieci musi być użyta technologia klasyfikowana jako NGA o przepustowości powyżej 30Mb/s do pojedynczego abonenta. 3

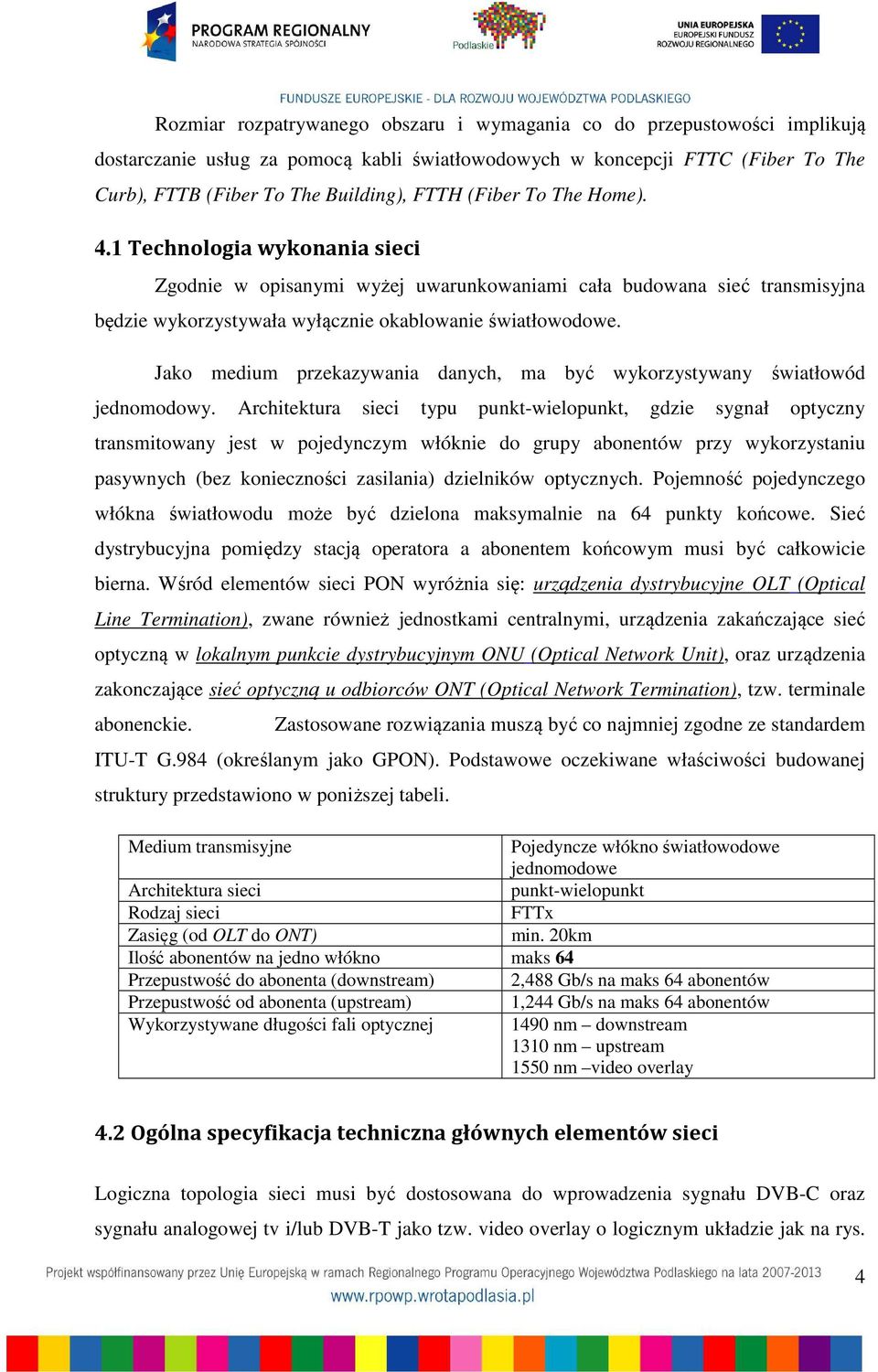

4 Rozmiar rozpatrywanego obszaru i wymagania co do przepustowości implikują dostarczanie usług za pomocą kabli światłowodowych w koncepcji FTTC (Fiber To The Curb), FTTB (Fiber To The Building), FTTH (Fiber To The Home). 4.1 Technologia wykonania sieci Zgodnie w opisanymi wyżej uwarunkowaniami cała budowana sieć transmisyjna będzie wykorzystywała wyłącznie okablowanie światłowodowe. Jako medium przekazywania danych, ma być wykorzystywany światłowód jednomodowy. Architektura sieci typu punkt-wielopunkt, gdzie sygnał optyczny transmitowany jest w pojedynczym włóknie do grupy abonentów przy wykorzystaniu pasywnych (bez konieczności zasilania) dzielników optycznych. Pojemność pojedynczego włókna światłowodu może być dzielona maksymalnie na 64 punkty końcowe. Sieć dystrybucyjna pomiędzy stacją operatora a abonentem końcowym musi być całkowicie bierna. Wśród elementów sieci PON wyróżnia się: urządzenia dystrybucyjne OLT (Optical Line Termination), zwane również jednostkami centralnymi, urządzenia zakańczające sieć optyczną w lokalnym punkcie dystrybucyjnym ONU (Optical Network Unit), oraz urządzenia zakonczające sieć optyczną u odbiorców ONT (Optical Network Termination), tzw. terminale abonenckie. Zastosowane rozwiązania muszą być co najmniej zgodne ze standardem ITU-T G.984 (określanym jako GPON). Podstawowe oczekiwane właściwości budowanej struktury przedstawiono w poniższej tabeli. Medium transmisyjne Pojedyncze włókno światłowodowe jednomodowe Architektura sieci punkt-wielopunkt Rodzaj sieci FTTx Zasięg (od OLT do ONT) min. 20km Ilość abonentów na jedno włókno maks 64 Przepustwość do abonenta (downstream) 2,488 Gb/s na maks 64 abonentów Przepustwość od abonenta (upstream) 1,244 Gb/s na maks 64 abonentów Wykorzystywane długości fali optycznej 1490 nm downstream 1310 nm upstream 1550 nm video overlay 4.2 Ogólna specyfikacja techniczna głównych elementów sieci Logiczna topologia sieci musi być dostosowana do wprowadzenia sygnału DVB-C oraz sygnału analogowej tv i/lub DVB-T jako tzw. video overlay o logicznym układzie jak na rys. 4

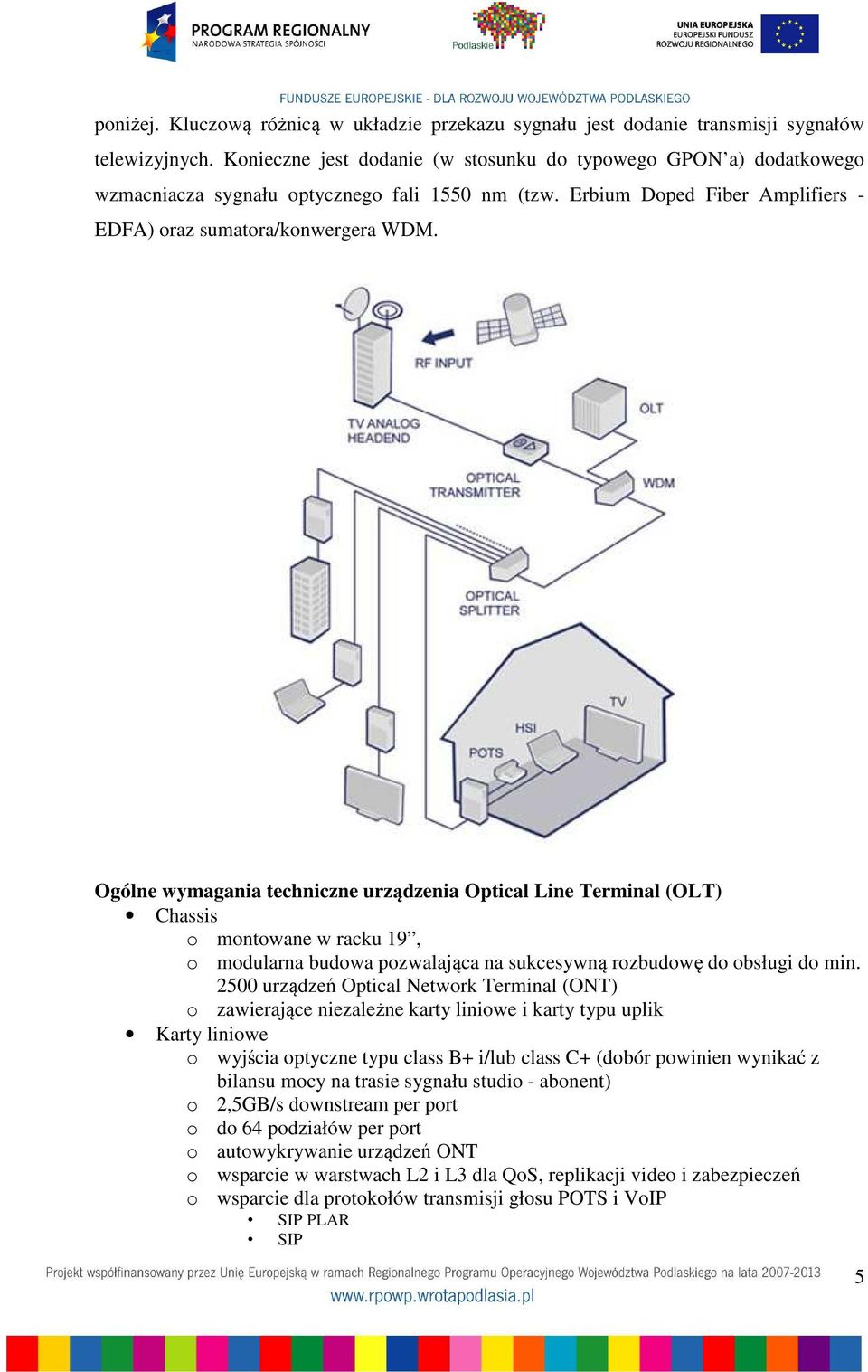

5 poniżej. Kluczową różnicą w układzie przekazu sygnału jest dodanie transmisji sygnałów telewizyjnych. Konieczne jest dodanie (w stosunku do typowego GPON a) dodatkowego wzmacniacza sygnału optycznego fali 1550 nm (tzw. Erbium Doped Fiber Amplifiers - EDFA) oraz sumatora/konwergera WDM. Ogólne wymagania techniczne urządzenia Optical Line Terminal (OLT) Chassis o montowane w racku 19, o modularna budowa pozwalająca na sukcesywną rozbudowę do obsługi do min urządzeń Optical Network Terminal (ONT) o zawierające niezależne karty liniowe i karty typu uplik Karty liniowe o wyjścia optyczne typu class B+ i/lub class C+ (dobór powinien wynikać z bilansu mocy na trasie sygnału studio - abonent) o 2,5GB/s downstream per port o do 64 podziałów per port o autowykrywanie urządzeń ONT o wsparcie w warstwach L2 i L3 dla QoS, replikacji video i zabezpieczeń o wsparcie dla protokołów transmisji głosu POTS i VoIP SIP PLAR SIP 5

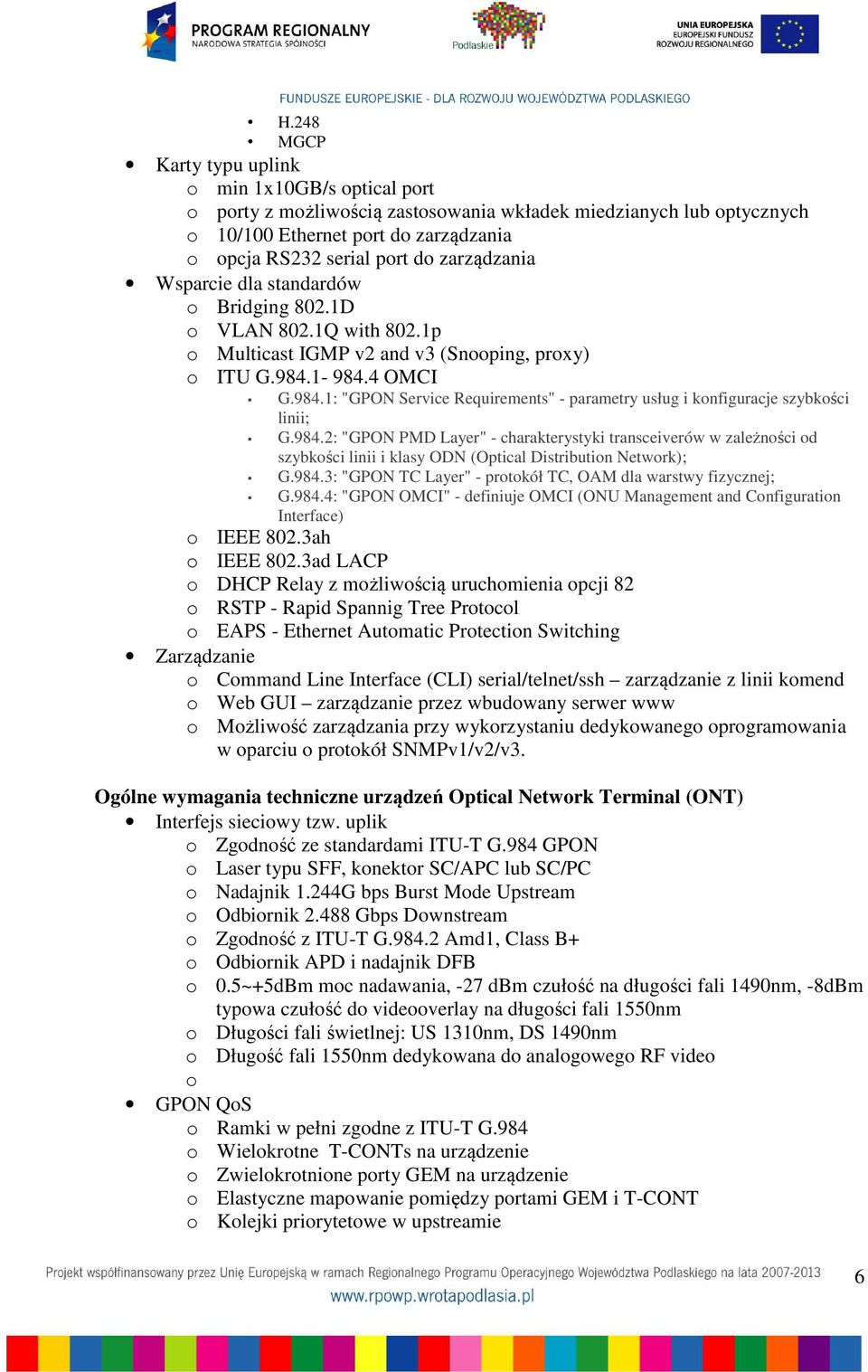

6 H.248 MGCP Karty typu uplink o min 1x10GB/s optical port o porty z możliwością zastosowania wkładek miedzianych lub optycznych o 10/100 Ethernet port do zarządzania o opcja RS232 serial port do zarządzania Wsparcie dla standardów o Bridging 802.1D o VLAN 802.1Q with 802.1p o Multicast IGMP v2 and v3 (Snooping, proxy) o ITU G OMCI G.984.1: "GPON Service Requirements" - parametry usług i konfiguracje szybkości linii; G.984.2: "GPON PMD Layer" - charakterystyki transceiverów w zależności od szybkości linii i klasy ODN (Optical Distribution Network); G.984.3: "GPON TC Layer" - protokół TC, OAM dla warstwy fizycznej; G.984.4: "GPON OMCI" - definiuje OMCI (ONU Management and Configuration Interface) o IEEE 802.3ah o IEEE 802.3ad LACP o DHCP Relay z możliwością uruchomienia opcji 82 o RSTP - Rapid Spannig Tree Protocol o EAPS - Ethernet Automatic Protection Switching Zarządzanie o Command Line Interface (CLI) serial/telnet/ssh zarządzanie z linii komend o Web GUI zarządzanie przez wbudowany serwer www o Możliwość zarządzania przy wykorzystaniu dedykowanego oprogramowania w oparciu o protokół SNMPv1/v2/v3. Ogólne wymagania techniczne urządzeń Optical Network Terminal (ONT) Interfejs sieciowy tzw. uplik o Zgodność ze standardami ITU-T G.984 GPON o Laser typu SFF, konektor SC/APC lub SC/PC o Nadajnik 1.244G bps Burst Mode Upstream o Odbiornik Gbps Downstream o Zgodność z ITU-T G Amd1, Class B+ o Odbiornik APD i nadajnik DFB o 0.5~+5dBm moc nadawania, -27 dbm czułość na długości fali 1490nm, -8dBm typowa czułość do videooverlay na długości fali 1550nm o Długości fali świetlnej: US 1310nm, DS 1490nm o Długość fali 1550nm dedykowana do analogowego RF video o GPON QoS o Ramki w pełni zgodne z ITU-T G.984 o Wielokrotne T-CONTs na urządzenie o Zwielokrotnione porty GEM na urządzenie o Elastyczne mapowanie pomiędzy portami GEM i T-CONT o Kolejki priorytetowe w upstreamie 6

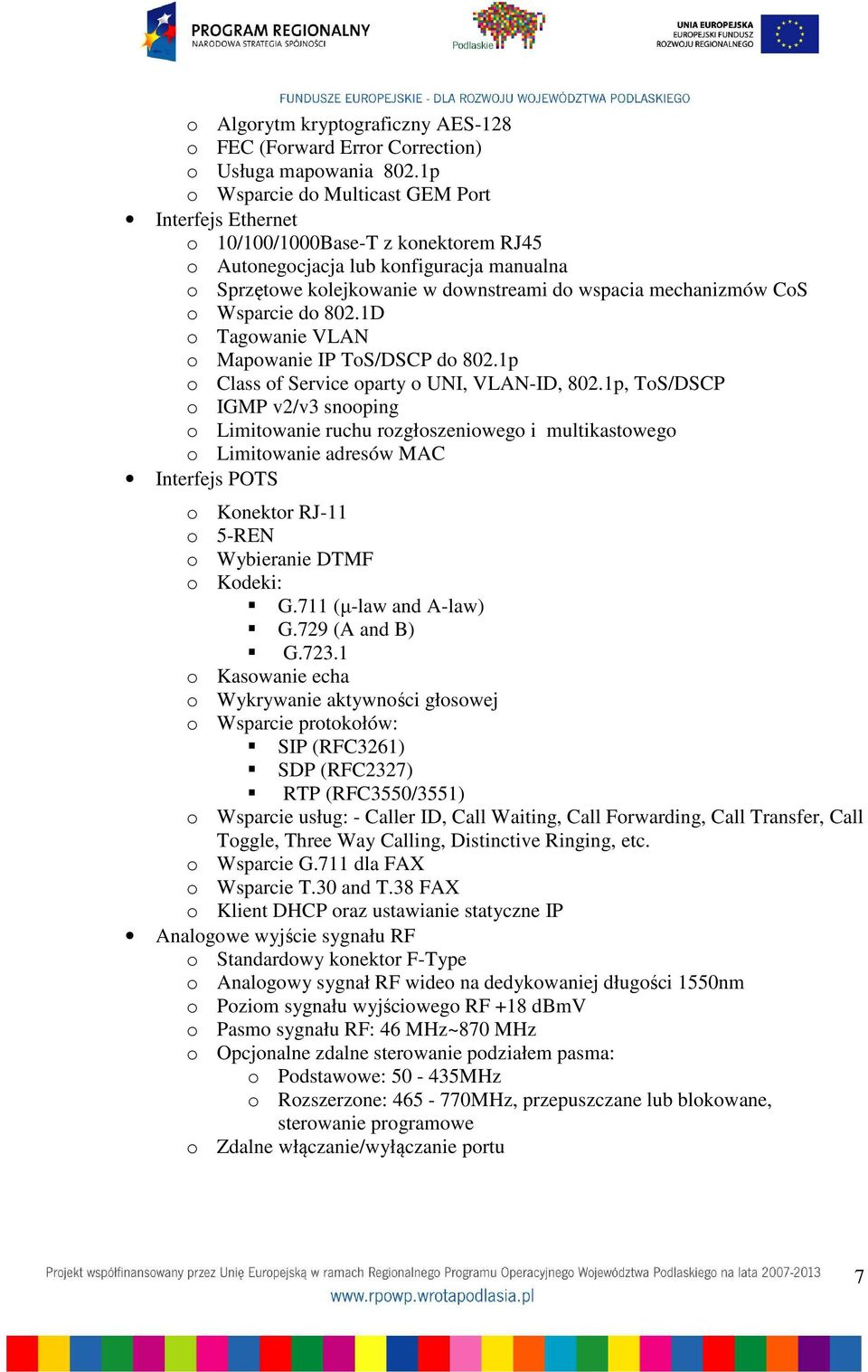

7 o Algorytm kryptograficzny AES-128 o FEC (Forward Error Correction) o Usługa mapowania 802.1p o Wsparcie do Multicast GEM Port Interfejs Ethernet o 10/100/1000Base-T z konektorem RJ45 o Autonegocjacja lub konfiguracja manualna o Sprzętowe kolejkowanie w downstreami do wspacia mechanizmów CoS o Wsparcie do 802.1D o Tagowanie VLAN o Mapowanie IP ToS/DSCP do 802.1p o Class of Service oparty o UNI, VLAN-ID, 802.1p, ToS/DSCP o IGMP v2/v3 snooping o Limitowanie ruchu rozgłoszeniowego i multikastowego o Limitowanie adresów MAC Interfejs POTS o Konektor RJ-11 o 5-REN o Wybieranie DTMF o Kodeki: G.711 (µ-law and A-law) G.729 (A and B) G o Kasowanie echa o Wykrywanie aktywności głosowej o Wsparcie protokołów: SIP (RFC3261) SDP (RFC2327) RTP (RFC3550/3551) o Wsparcie usług: - Caller ID, Call Waiting, Call Forwarding, Call Transfer, Call Toggle, Three Way Calling, Distinctive Ringing, etc. o Wsparcie G.711 dla FAX o Wsparcie T.30 and T.38 FAX o Klient DHCP oraz ustawianie statyczne IP Analogowe wyjście sygnału RF o Standardowy konektor F-Type o Analogowy sygnał RF wideo na dedykowaniej długości 1550nm o Poziom sygnału wyjściowego RF +18 dbmv o Pasmo sygnału RF: 46 MHz~870 MHz o Opcjonalne zdalne sterowanie podziałem pasma: o Podstawowe: MHz o Rozszerzone: MHz, przepuszczane lub blokowane, sterowanie programowe o Zdalne włączanie/wyłączanie portu 7

8 Ogólne wymagania dotyczące pasywnych rozgałęziaczy (ang. splitterów) Parametr jednostki 1x2 1x4 1x8 1x16 1x32 1x64 Ilość portów szt Operacyjna długość fali nm 1310+/ / / / / / ~ ~ ~ ~ ~ ~1600 Strata na rozgałęzieniu db Max. 3.6 Max. 7.5 Max. 11 Max Max. 18 Max Nierównomierność db Max. 1.0 Max. 1.0 Max. 1.0 Max. 1.5 Max 1.5 Max 1.5 Tłumienność db Min. 55 Min. 55 Min. 55 Min. 55 Min. 55 Min. 55 Kierunkowość db Min. 55 Min. 55 Min. 55 Min. 55 Min. 55 Min. 55 Tłumienność odbiciowa db Max. 0.2 Max. 0.3 Max. 0.3 Max. 0.3dB Max. 0.5 Max. 0.5 Całkowita moc wejściowa mw 300mW 300mW 300mW 300mW 300mW 300mW Typ złącza SC/APC SC/APC SC/APC SC/APC SC/APC SC/APC Zakres temp. pracy C -40 to to to to to to 85 Zakres temp. przechowywania C -40 to to to 85-40C to 85C -40 to to Usługi dostarczane za pomocą sieci GPON Dostarczony, zamontowany i uruchomiony sprzęt musi pozwalać na świadczenie następujących usług: 1) usług szerokopasmowej transmisji danych (powyżej 30 Mb/s). 2) usług telefonicznych w technologii Voice over IP 3) usług RF Video (cyfrowej i analogowej telewizji kablowej) 4) usług Video over IP (telewizja w oparciu o protokół IP). Zleceniodawca narzuca, aby zaprojektowana, wybudowana i uruchomiona struktura aktywna oraz pasywna pozwalała na dostarczanie za pomocą projektowanej sieci trzech pierwszych usług tzw. 3play (usługa czwarta opcjonalnie). Aktualnie wszystkie te usługi są już świadczone przez zamawiającego na terenie wybranych obszarów miasta Białegostoku. Nowobudowana część musi być spójna logicznie i usługowo z już istniejąca infrastrukturą Zamawiającego. Rozwiązanie sieciowe jest typu HFC (Hybrid Fiber-Coaxial) oraz w pewnym zakresie jest siecią GPON z zakończeniami rodzaju FTTH. 4.4 Opis zadań wymaganych do zrealizowania w ramach niniejszego zamówienia Niniejszy dokument dotyczy rozbudowy sieci GPON na obszarach wskazanych w pkt. 2. Zadaniem Wykonawcy jest dostarczenie kompleksowych rozwiązań (z uwzględnieniem już posiadanej przez Zamawiającego infrastruktury) pozwalających na świadczenie usług 3play. Główne wymagane w tym zamówieniu komponenty to: 8

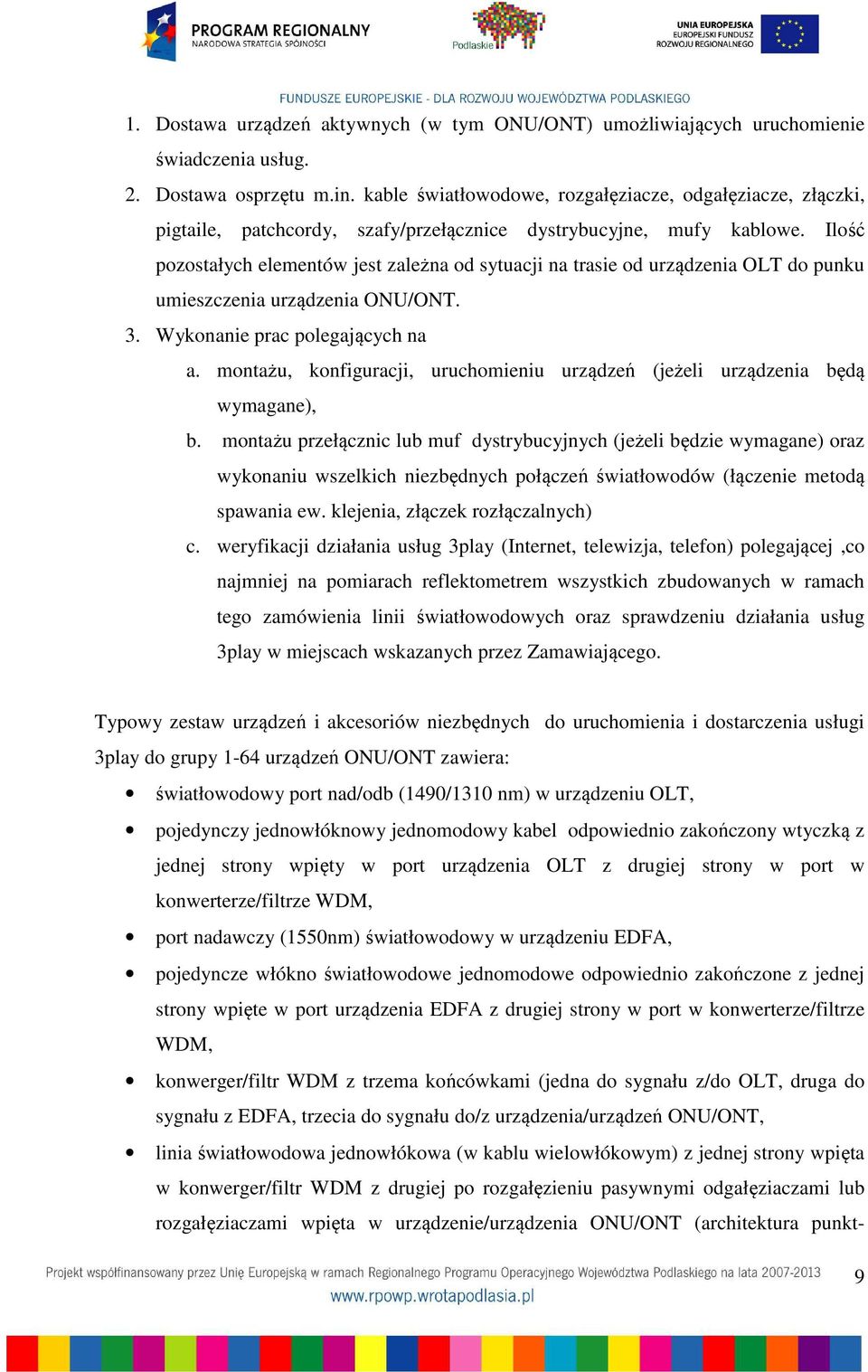

9 1. Dostawa urządzeń aktywnych (w tym ONU/ONT) umożliwiających uruchomienie świadczenia usług. 2. Dostawa osprzętu m.in. kable światłowodowe, rozgałęziacze, odgałęziacze, złączki, pigtaile, patchcordy, szafy/przełącznice dystrybucyjne, mufy kablowe. Ilość pozostałych elementów jest zależna od sytuacji na trasie od urządzenia OLT do punku umieszczenia urządzenia ONU/ONT. 3. Wykonanie prac polegających na a. montażu, konfiguracji, uruchomieniu urządzeń (jeżeli urządzenia będą wymagane), b. montażu przełącznic lub muf dystrybucyjnych (jeżeli będzie wymagane) oraz wykonaniu wszelkich niezbędnych połączeń światłowodów (łączenie metodą spawania ew. klejenia, złączek rozłączalnych) c. weryfikacji działania usług 3play (Internet, telewizja, telefon) polegającej,co najmniej na pomiarach reflektometrem wszystkich zbudowanych w ramach tego zamówienia linii światłowodowych oraz sprawdzeniu działania usług 3play w miejscach wskazanych przez Zamawiającego. Typowy zestaw urządzeń i akcesoriów niezbędnych do uruchomienia i dostarczenia usługi 3play do grupy 1-64 urządzeń ONU/ONT zawiera: światłowodowy port nad/odb (1490/1310 nm) w urządzeniu OLT, pojedynczy jednowłóknowy jednomodowy kabel odpowiednio zakończony wtyczką z jednej strony wpięty w port urządzenia OLT z drugiej strony w port w konwerterze/filtrze WDM, port nadawczy (1550nm) światłowodowy w urządzeniu EDFA, pojedyncze włókno światłowodowe jednomodowe odpowiednio zakończone z jednej strony wpięte w port urządzenia EDFA z drugiej strony w port w konwerterze/filtrze WDM, konwerger/filtr WDM z trzema końcówkami (jedna do sygnału z/do OLT, druga do sygnału z EDFA, trzecia do sygnału do/z urządzenia/urządzeń ONU/ONT, linia światłowodowa jednowłókowa (w kablu wielowłókowym) z jednej strony wpięta w konwerger/filtr WDM z drugiej po rozgałęzieniu pasywnymi odgałęziaczami lub rozgałęziaczami wpięta w urządzenie/urządzenia ONU/ONT (architektura punkt- 9

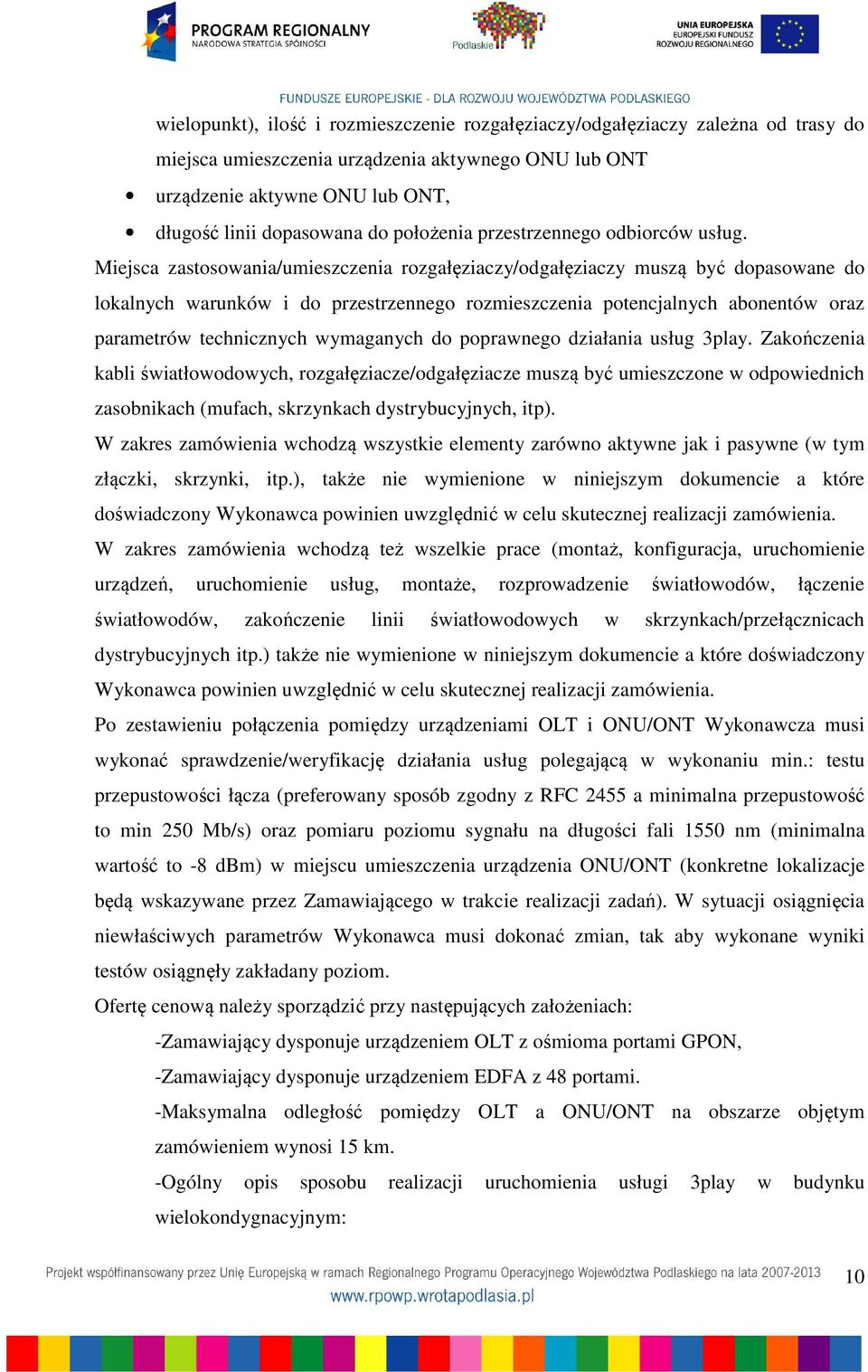

10 wielopunkt), ilość i rozmieszczenie rozgałęziaczy/odgałęziaczy zależna od trasy do miejsca umieszczenia urządzenia aktywnego ONU lub ONT urządzenie aktywne ONU lub ONT, długość linii dopasowana do położenia przestrzennego odbiorców usług. Miejsca zastosowania/umieszczenia rozgałęziaczy/odgałęziaczy muszą być dopasowane do lokalnych warunków i do przestrzennego rozmieszczenia potencjalnych abonentów oraz parametrów technicznych wymaganych do poprawnego działania usług 3play. Zakończenia kabli światłowodowych, rozgałęziacze/odgałęziacze muszą być umieszczone w odpowiednich zasobnikach (mufach, skrzynkach dystrybucyjnych, itp). W zakres zamówienia wchodzą wszystkie elementy zarówno aktywne jak i pasywne (w tym złączki, skrzynki, itp.), także nie wymienione w niniejszym dokumencie a które doświadczony Wykonawca powinien uwzględnić w celu skutecznej realizacji zamówienia. W zakres zamówienia wchodzą też wszelkie prace (montaż, konfiguracja, uruchomienie urządzeń, uruchomienie usług, montaże, rozprowadzenie światłowodów, łączenie światłowodów, zakończenie linii światłowodowych w skrzynkach/przełącznicach dystrybucyjnych itp.) także nie wymienione w niniejszym dokumencie a które doświadczony Wykonawca powinien uwzględnić w celu skutecznej realizacji zamówienia. Po zestawieniu połączenia pomiędzy urządzeniami OLT i ONU/ONT Wykonawcza musi wykonać sprawdzenie/weryfikację działania usług polegającą w wykonaniu min.: testu przepustowości łącza (preferowany sposób zgodny z RFC 2455 a minimalna przepustowość to min 250 Mb/s) oraz pomiaru poziomu sygnału na długości fali 1550 nm (minimalna wartość to -8 dbm) w miejscu umieszczenia urządzenia ONU/ONT (konkretne lokalizacje będą wskazywane przez Zamawiającego w trakcie realizacji zadań). W sytuacji osiągnięcia niewłaściwych parametrów Wykonawca musi dokonać zmian, tak aby wykonane wyniki testów osiągnęły zakładany poziom. Ofertę cenową należy sporządzić przy następujących założeniach: -Zamawiający dysponuje urządzeniem OLT z ośmioma portami GPON, -Zamawiający dysponuje urządzeniem EDFA z 48 portami. -Maksymalna odległość pomiędzy OLT a ONU/ONT na obszarze objętym zamówieniem wynosi 15 km. -Ogólny opis sposobu realizacji uruchomienia usługi 3play w budynku wielokondygnacyjnym: 10

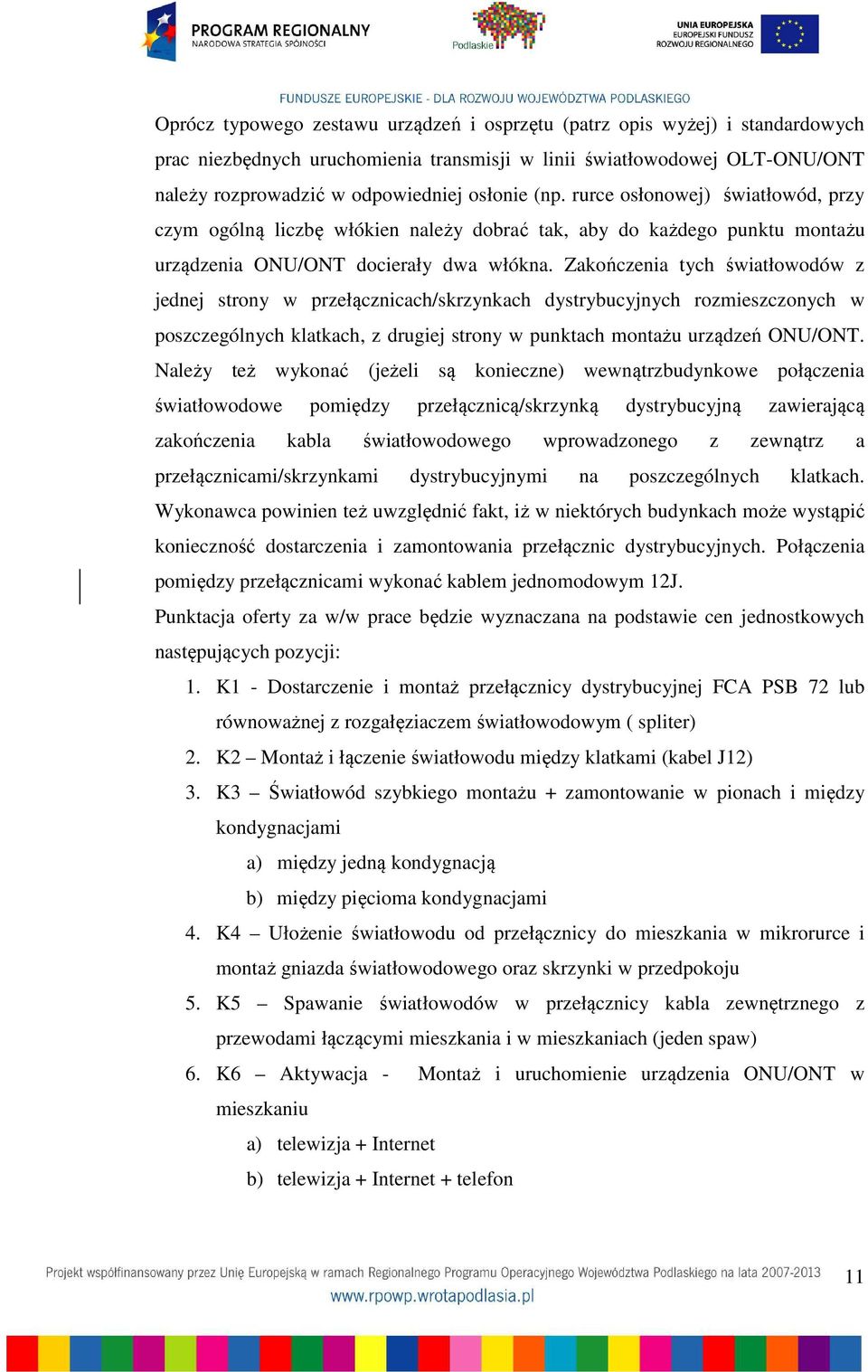

11 Oprócz typowego zestawu urządzeń i osprzętu (patrz opis wyżej) i standardowych prac niezbędnych uruchomienia transmisji w linii światłowodowej OLT-ONU/ONT należy rozprowadzić w odpowiedniej osłonie (np. rurce osłonowej) światłowód, przy czym ogólną liczbę włókien należy dobrać tak, aby do każdego punktu montażu urządzenia ONU/ONT docierały dwa włókna. Zakończenia tych światłowodów z jednej strony w przełącznicach/skrzynkach dystrybucyjnych rozmieszczonych w poszczególnych klatkach, z drugiej strony w punktach montażu urządzeń ONU/ONT. Należy też wykonać (jeżeli są konieczne) wewnątrzbudynkowe połączenia światłowodowe pomiędzy przełącznicą/skrzynką dystrybucyjną zawierającą zakończenia kabla światłowodowego wprowadzonego z zewnątrz a przełącznicami/skrzynkami dystrybucyjnymi na poszczególnych klatkach. Wykonawca powinien też uwzględnić fakt, iż w niektórych budynkach może wystąpić konieczność dostarczenia i zamontowania przełącznic dystrybucyjnych. Połączenia pomiędzy przełącznicami wykonać kablem jednomodowym 12J. Punktacja oferty za w/w prace będzie wyznaczana na podstawie cen jednostkowych następujących pozycji: 1. K1 - Dostarczenie i montaż przełącznicy dystrybucyjnej FCA PSB 72 lub równoważnej z rozgałęziaczem światłowodowym ( spliter) 2. K2 Montaż i łączenie światłowodu między klatkami (kabel J12) 3. K3 Światłowód szybkiego montażu + zamontowanie w pionach i między kondygnacjami a) między jedną kondygnacją b) między pięcioma kondygnacjami 4. K4 Ułożenie światłowodu od przełącznicy do mieszkania w mikrorurce i montaż gniazda światłowodowego oraz skrzynki w przedpokoju 5. K5 Spawanie światłowodów w przełącznicy kabla zewnętrznego z przewodami łączącymi mieszkania i w mieszkaniach (jeden spaw) 6. K6 Aktywacja - Montaż i uruchomienie urządzenia ONU/ONT w mieszkaniu a) telewizja + Internet b) telewizja + Internet + telefon 11

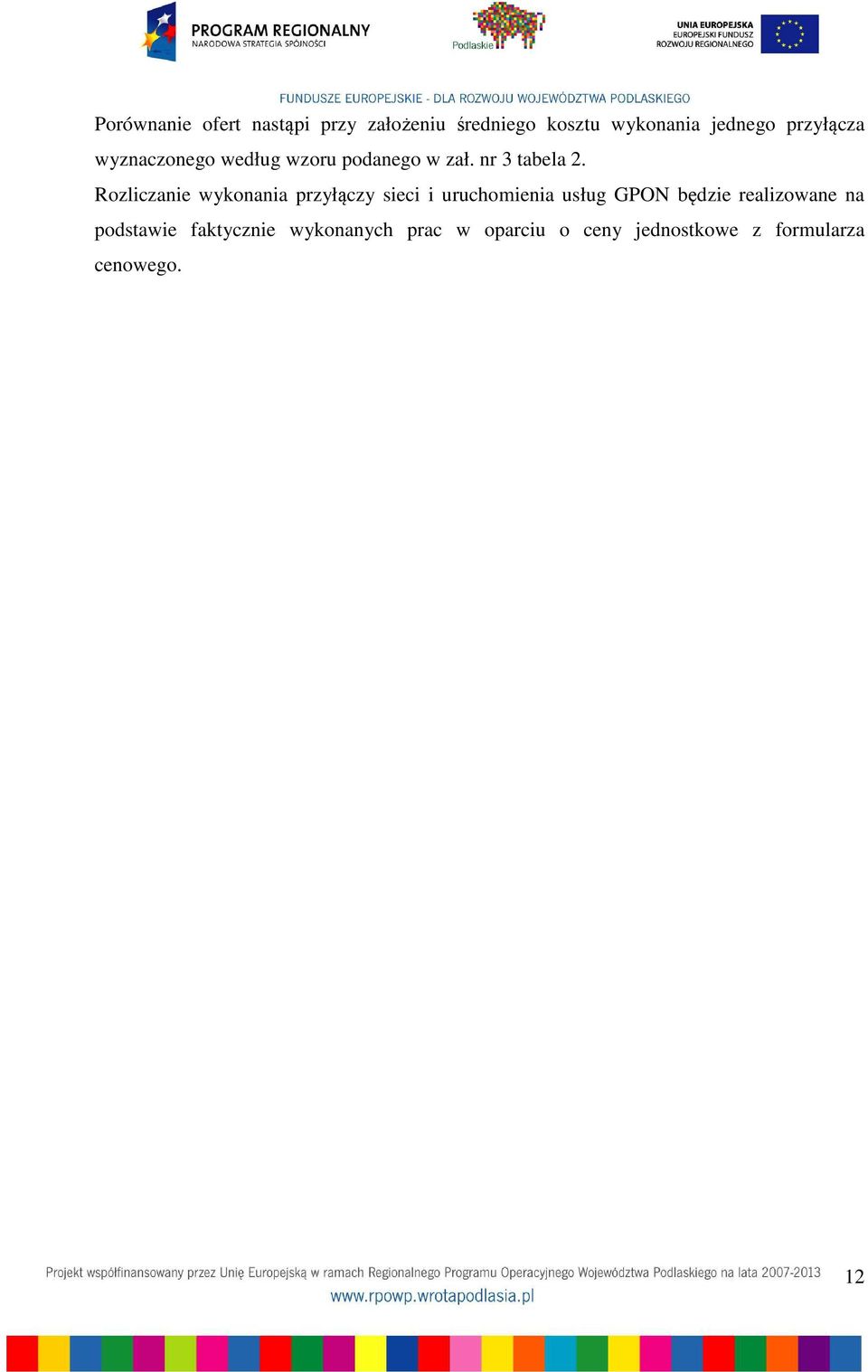

12 Porównanie ofert nastąpi przy założeniu średniego kosztu wykonania jednego przyłącza wyznaczonego według wzoru podanego w zał. nr 3 tabela 2. Rozliczanie wykonania przyłączy sieci i uruchomienia usług GPON będzie realizowane na podstawie faktycznie wykonanych prac w oparciu o ceny jednostkowe z formularza cenowego. 12
