Systemy magazynowe dłużyc i centra tnące do efektywnego przepływu materiałów w przemyśle i handlu.

Transkrypt

1 Systemy magazynowe dłużyc i centra tnące do efektywnego przepływu materiałów w przemyśle i handlu.

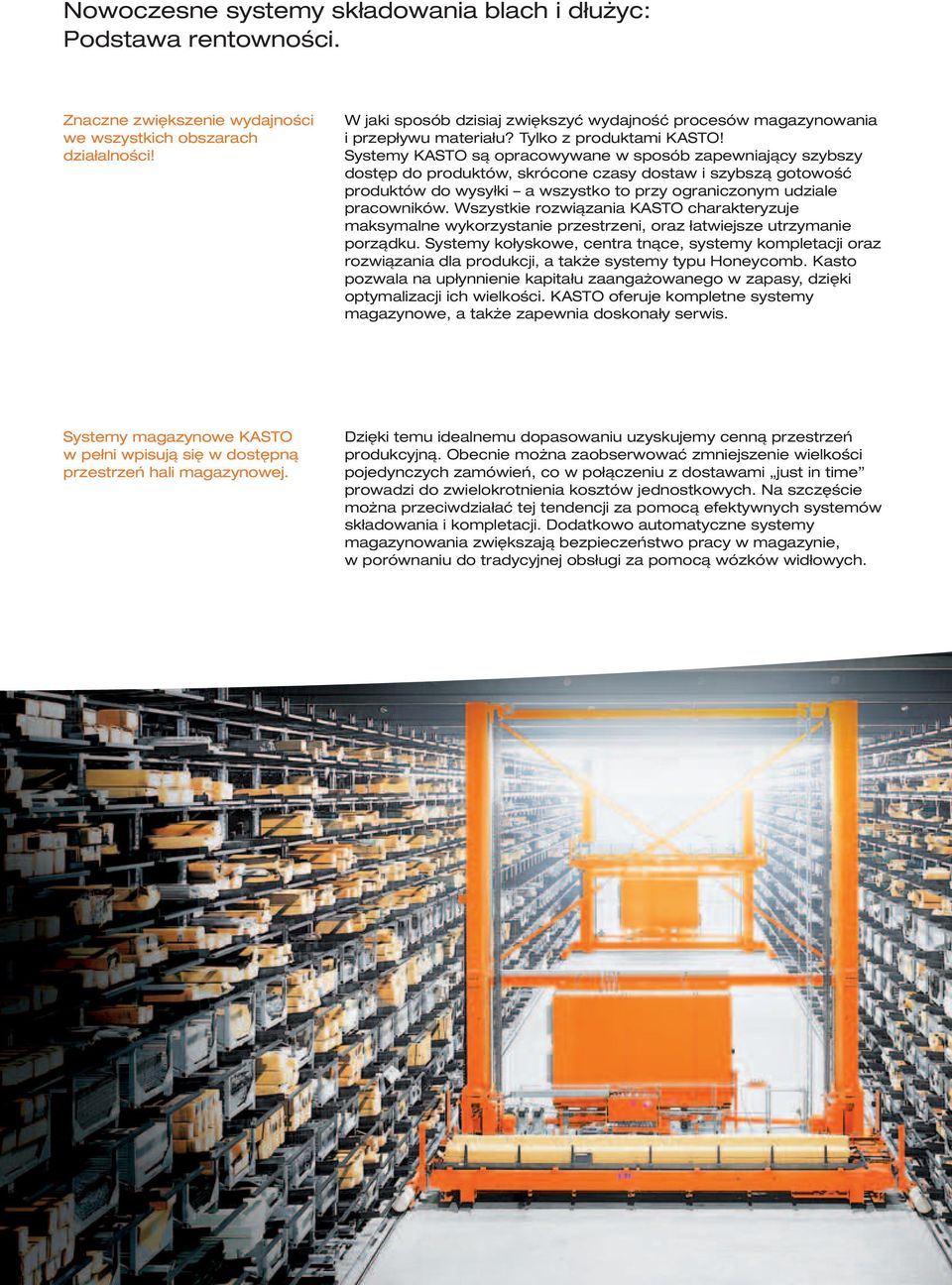

2 Nowoczesne systemy składowania blach i dłużyc: Podstawa rentowności. Znaczne zwiększenie wydajności we wszystkich obszarach działalności! W jaki sposób dzisiaj zwiększyć wydajność procesów magazynowania i przepływu materiału? Tylko z produktami KASTO! Systemy KASTO są opracowywane w sposób zapewniający szybszy dostęp do produktów, skrócone czasy dostaw i szybszą gotowość produktów do wysyłki a wszystko to przy ograniczonym udziale pracowników. Wszystkie rozwiązania KASTO charakteryzuje maksymalne wykorzystanie przestrzeni, oraz łatwiejsze utrzymanie porządku. Systemy kołyskowe, centra tnące, systemy kompletacji oraz rozwiązania dla produkcji, a także systemy typu Honeycomb. Kasto pozwala na upłynnienie kapitału zaangażowanego w zapasy, dzięki optymalizacji ich wielkości. KASTO oferuje kompletne systemy magazynowe, a także zapewnia doskonały serwis. Systemy magazynowe KASTO w pełni wpisują się w dostępną przestrzeń hali magazynowej. Dzięki temu idealnemu dopasowaniu uzyskujemy cenną przestrzeń produkcyjną. Obecnie można zaobserwować zmniejszenie wielkości pojedynczych zamówień, co w połączeniu z dostawami just in time prowadzi do zwielokrotnienia kosztów jednostkowych. Na szczęście można przeciwdziałać tej tendencji za pomocą efektywnych systemów składowania i kompletacji. Dodatkowo automatyczne systemy magazynowania zwiększają bezpieczeństwo pracy w magazynie, w porównaniu do tradycyjnej obsługi za pomocą wózków widłowych.

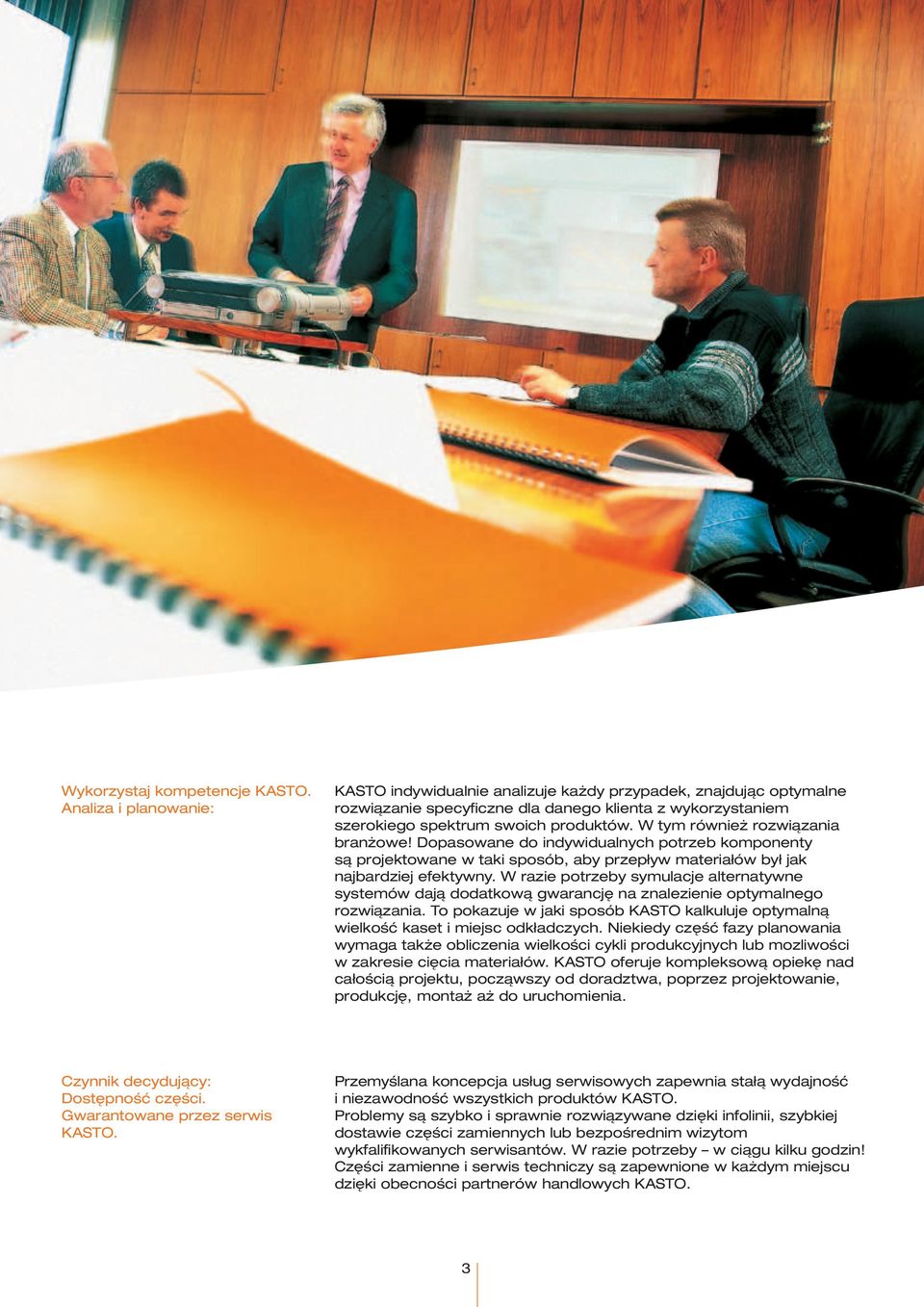

3 Wykorzystaj kompetencje KASTO. Analiza i planowanie: KASTO indywidualnie analizuje każdy przypadek, znajdując optymalne rozwiązanie specyficzne dla danego klienta z wykorzystaniem szerokiego spektrum swoich produktów. W tym również rozwiązania branżowe! Dopasowane do indywidualnych potrzeb komponenty są projektowane w taki sposób, aby przepływ materiałów był jak najbardziej efektywny. W razie potrzeby symulacje alternatywne systemów dają dodatkową gwarancję na znalezienie optymalnego rozwiązania. To pokazuje w jaki sposób KASTO kalkuluje optymalną wielkość kaset i miejsc odkładczych. Niekiedy część fazy planowania wymaga także obliczenia wielkości cykli produkcyjnych lub mozliwości w zakresie cięcia materiałów. KASTO oferuje kompleksową opiekę nad całością projektu, począwszy od doradztwa, poprzez projektowanie, produkcję, montaż aż do uruchomienia. Czynnik decydujący: Dostępność części. Gwarantowane przez serwis KASTO. Przemyślana koncepcja usług serwisowych zapewnia stałą wydajność i niezawodność wszystkich produktów KASTO. Problemy są szybko i sprawnie rozwiązywane dzięki infolinii, szybkiej dostawie części zamiennych lub bezpośrednim wizytom wykfalifikowanych serwisantów. W razie potrzeby w ciągu kilku godzin! Części zamienne i serwis techniczy są zapewnione w każdym miejscu dzięki obecności partnerów handlowych KASTO. 3

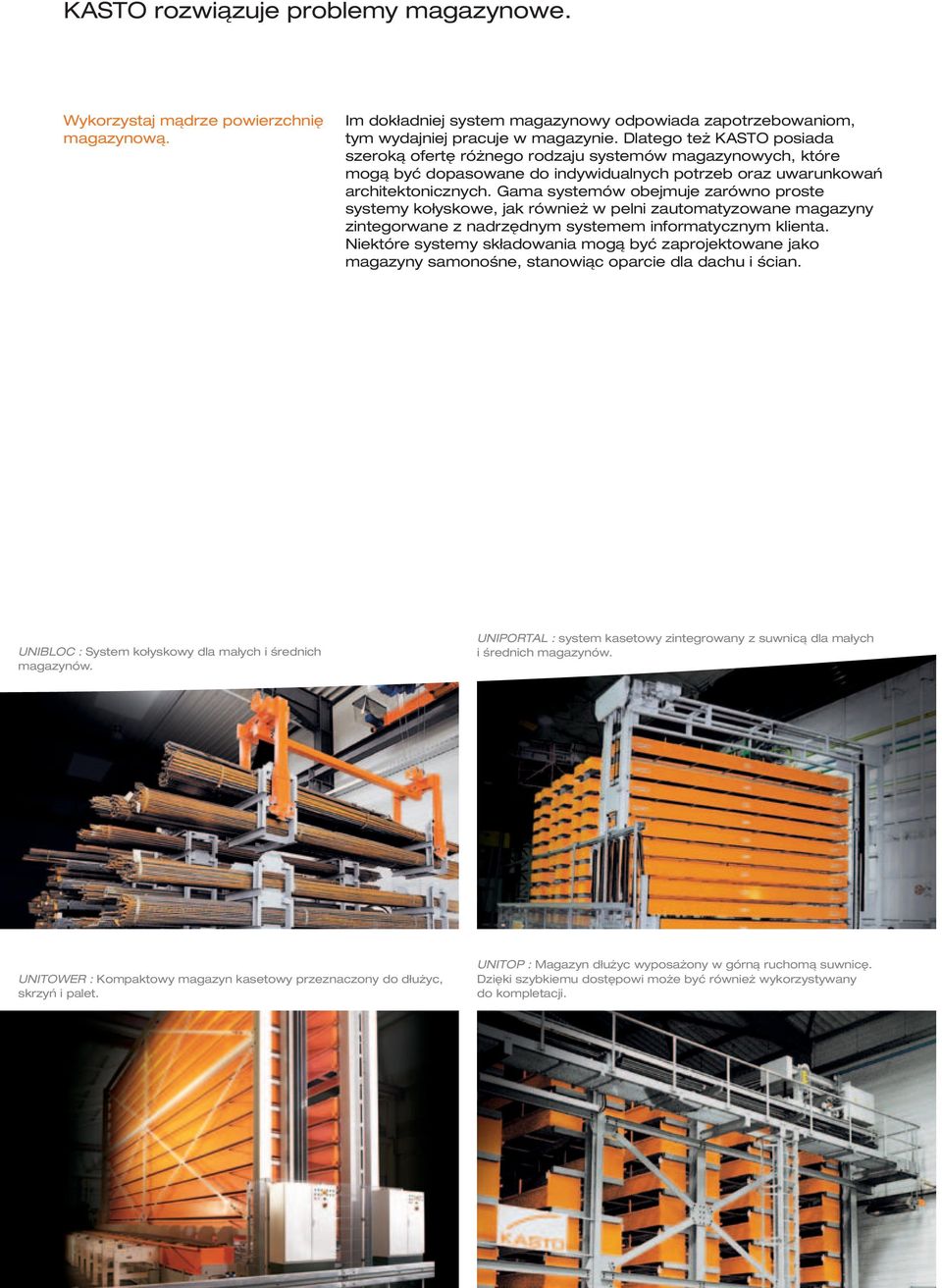

4 KASTO rozwiązuje problemy magazynowe. Wykorzystaj mądrze powierzchnię magazynową. Im dokładniej system magazynowy odpowiada zapotrzebowaniom, tym wydajniej pracuje w magazynie. Dlatego też KASTO posiada szeroką ofertę różnego rodzaju systemów magazynowych, które mogą być dopasowane do indywidualnych potrzeb oraz uwarunkowań architektonicznych. Gama systemów obejmuje zarówno proste systemy kołyskowe, jak również w pelni zautomatyzowane magazyny zintegorwane z nadrzędnym systemem informatycznym klienta. Niektóre systemy składowania mogą być zaprojektowane jako magazyny samonośne, stanowiąc oparcie dla dachu i ścian. UNIBLOC : System kołyskowy dla małych i średnich magazynów. UNIPORTAL : system kasetowy zintegrowany z suwnicą dla małych i średnich magazynów. UNITOWER : Kompaktowy magazyn kasetowy przeznaczony do dłużyc, skrzyń i palet. UNITOP : Magazyn dłużyc wyposażony w górną ruchomą suwnicę. Dzięki szybkiemu dostępowi może być również wykorzystywany do kompletacji.

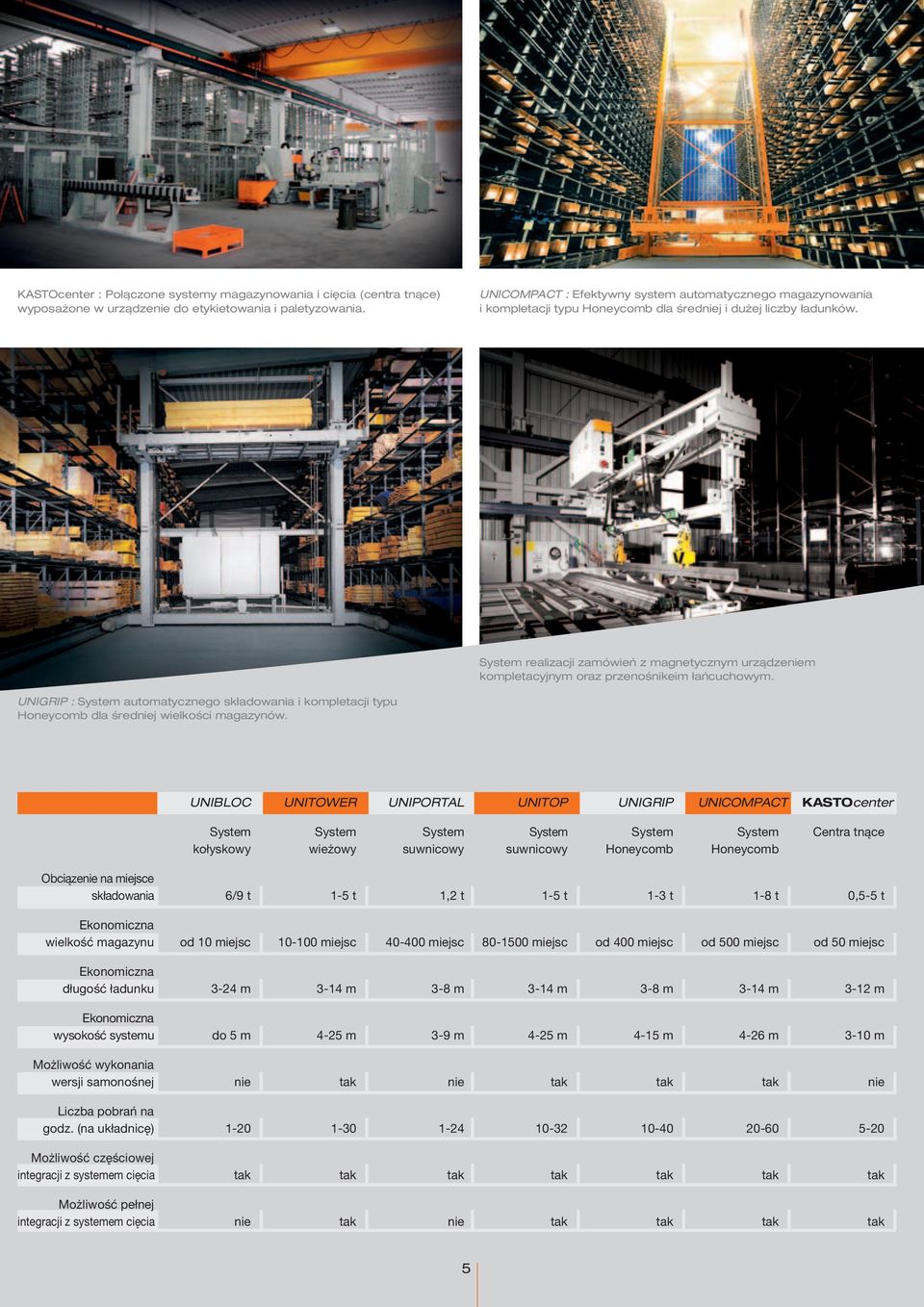

5 KASTOcenter : Połączone systemy magazynowania i cięcia (centra tnące) wyposażone w urządzenie do etykietowania i paletyzowania. UNICOMPACT : Efektywny system automatycznego magazynowania i kompletacji typu Honeycomb dla średniej i dużej liczby ładunków. System realizacji zamówień z magnetycznym urządzeniem kompletacyjnym oraz przenośnikeim łańcuchowym. UNIGRIP : System automatycznego składowania i kompletacji typu Honeycomb dla średniej wielkości magazynów. UNIBLOC UNITOWER UNIPORTAL UNITOP UNIGRIP UNICOMPACT KASTOcenter System System System System System System Centra tnące kołyskowy wieżowy suwnicowy suwnicowy Honeycomb Honeycomb Obciązenie na miejsce składowania 6/9 t 1-5 t 1,2 t 1-5 t 1-3 t 1-8 t 0,5-5 t Ekonomiczna wielkość magazynu od 10 miejsc miejsc miejsc miejsc od 400 miejsc od 500 miejsc od 50 miejsc Ekonomiczna długość ładunku 3-24 m 3-14 m 3-8 m 3-14 m 3-8 m 3-14 m 3-12 m Ekonomiczna wysokość systemu do 5 m 4-25 m 3-9 m 4-25 m 4-15 m 4-26 m 3-10 m Możliwość wykonania wersji samonośnej nie tak nie tak tak tak nie Liczba pobrań na godz. (na układnicę) Możliwość częściowej integracji z systemem cięcia tak tak tak tak tak tak tak Możliwość pełnej integracji z systemem cięcia nie tak nie tak tak tak tak 5

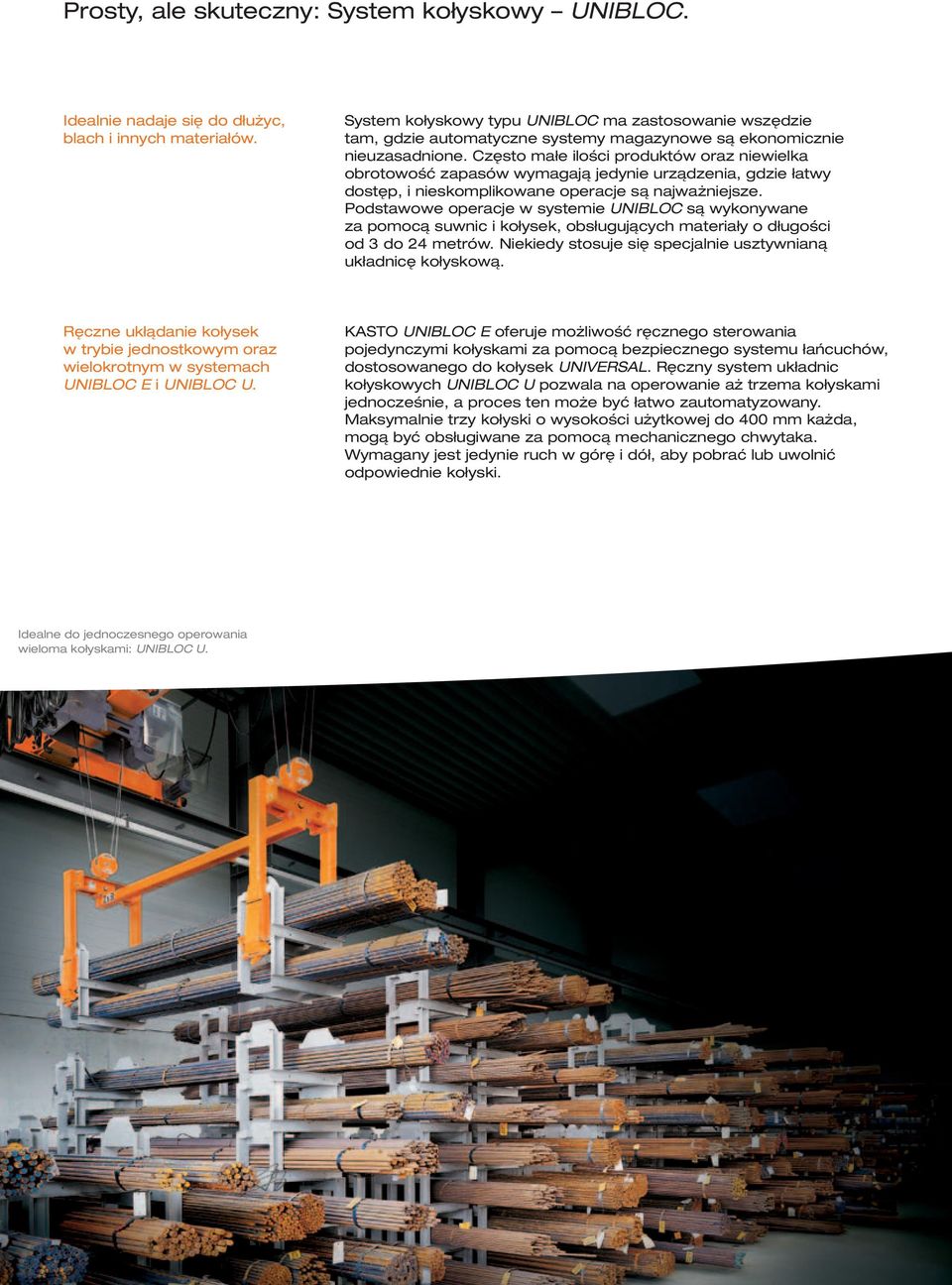

6 Prosty, ale skuteczny: System kołyskowy UNIBLOC. Idealnie nadaje się do dłużyc, blach i innych materiałów. System kołyskowy typu UNIBLOC ma zastosowanie wszędzie tam, gdzie automatyczne systemy magazynowe są ekonomicznie nieuzasadnione. Często małe ilości produktów oraz niewielka obrotowość zapasów wymagają jedynie urządzenia, gdzie łatwy dostęp, i nieskomplikowane operacje są najważniejsze. Podstawowe operacje w systemie UNIBLOC są wykonywane za pomocą suwnic i kołysek, obsługujących materiały o długości od 3 do 24 metrów. Niekiedy stosuje się specjalnie usztywnianą układnicę kołyskową. Ręczne ukłądanie kołysek w trybie jednostkowym oraz wielokrotnym w systemach UNIBLOC E i UNIBLOC U. KASTO UNIBLOC E oferuje możliwość ręcznego sterowania pojedynczymi kołyskami za pomocą bezpiecznego systemu łańcuchów, dostosowanego do kołysek UNIVERSAL. Ręczny system układnic kołyskowych UNIBLOC U pozwala na operowanie aż trzema kołyskami jednocześnie, a proces ten może być łatwo zautomatyzowany. Maksymalnie trzy kołyski o wysokości użytkowej do 400 mm każda, mogą być obsługiwane za pomocą mechanicznego chwytaka. Wymagany jest jedynie ruch w górę i dół, aby pobrać lub uwolnić odpowiednie kołyski. Idealne do jednoczesnego operowania wieloma kołyskami: UNIBLOC U.

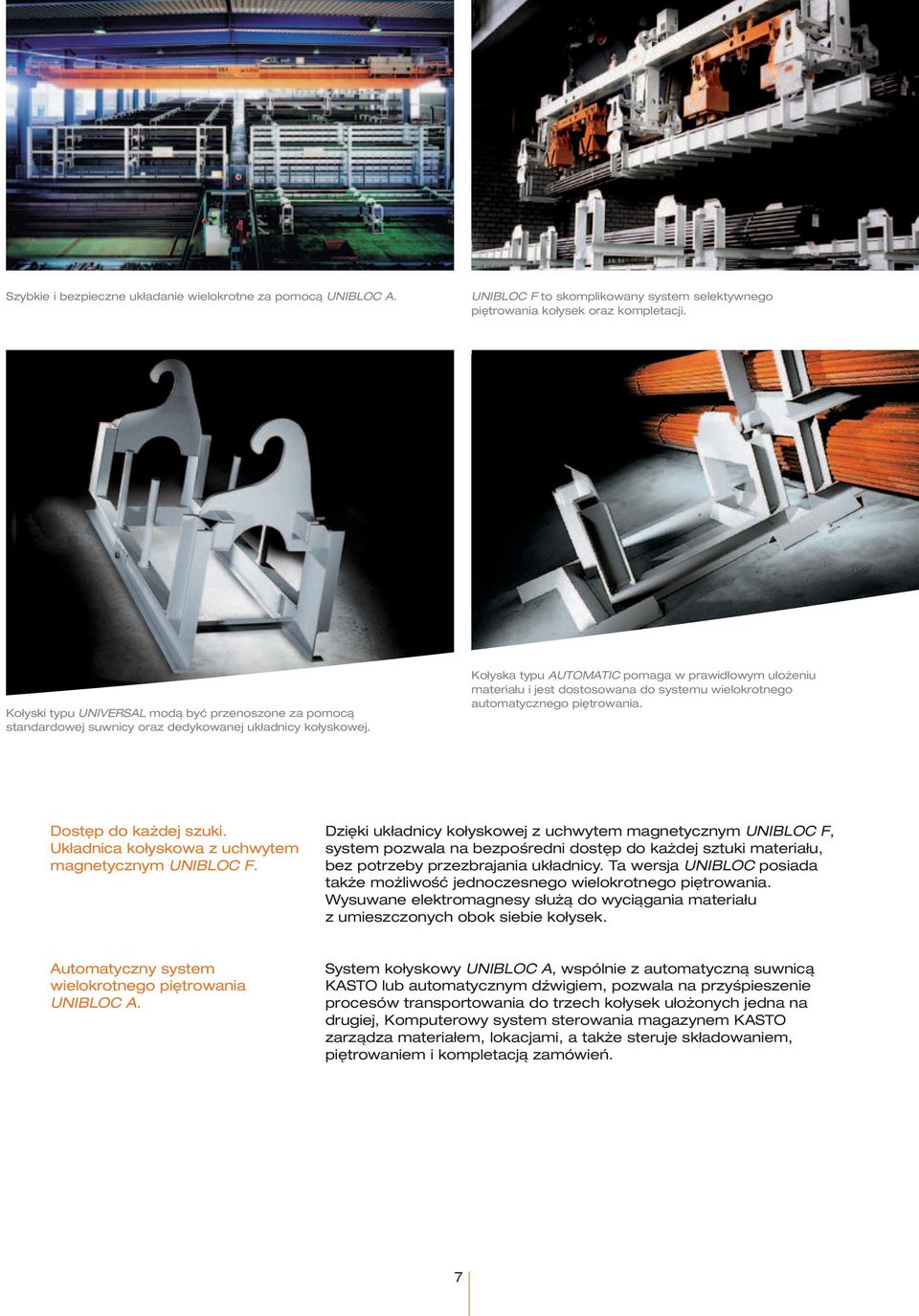

7 Szybkie i bezpieczne układanie wielokrotne za pomocą UNIBLOC A. UNIBLOC F to skomplikowany system selektywnego piętrowania kołysek oraz kompletacji. Kołyski typu UNIVERSAL modą być przenoszone za pomocą standardowej suwnicy oraz dedykowanej układnicy kołyskowej. Kołyska typu AUTOMATIC pomaga w prawidłowym ułożeniu materiału i jest dostosowana do systemu wielokrotnego automatycznego piętrowania. Dostęp do każdej szuki. Układnica kołyskowa z uchwytem magnetycznym UNIBLOC F. Dzięki układnicy kołyskowej z uchwytem magnetycznym UNIBLOC F, system pozwala na bezpośredni dostęp do każdej sztuki materiału, bez potrzeby przezbrajania układnicy. Ta wersja UNIBLOC posiada także możliwość jednoczesnego wielokrotnego piętrowania. Wysuwane elektromagnesy służą do wyciągania materiału z umieszczonych obok siebie kołysek. Automatyczny system wielokrotnego piętrowania UNIBLOC A. System kołyskowy UNIBLOC A, wspólnie z automatyczną suwnicą KASTO lub automatycznym dźwigiem, pozwala na przyśpieszenie procesów transportowania do trzech kołysek ułożonych jedna na drugiej, Komputerowy system sterowania magazynem KASTO zarządza materiałem, lokacjami, a także steruje składowaniem, piętrowaniem i kompletacją zamówień. 7

8 Kompaktowe rozwiązanie: UNITOWER Kompaktowy magazyn kasetowy. UNITOWER: Duża pojemność, minimalna powierzchnia. System magazynowy UNITOWER może być stosowany między innymi jako bufor magazynowy we wszystkich typach produkcji; do magazynowania niewielkich ilości materiałów w centrach stali lub w innych centrach serwisowych, warsztatach, w zakładach produkcji okien i innych. Kompaktowy magazyn kasetowy UNITOWER optymalizuje przepływ materiałów, nie tylko dłużyc. UNITOWER można stosować do dłużyc, prętów, profili ale także palet lub skrzyń, które z kolei mogą być załadowane najróżniejszymi towarami. System ten pokazuje swoją przewagę jako rozwiązanie samodzielne oraz zintegrowane np. w przypadku stosowania pojemników klientów, lub materiału powierzonego do składowania. Koszty i korzyści podatkowe. W kompaktowym magazynie kasetowym UNITOWER są wykorzystywane praktycznie bezobsługowe, precyzyjne łańcuchy rolkowe. Są one bardziej niezawodne niż liny stalowe. Zastosowanie łańcuchów wpływa na obniżenie kosztów utrzymania. UNITOWER jest bardziej efektywny energetycznie niż systemy typu paternoster, ponieważ obsługiwane są pojedyncze kasety, a nie wszystkie jednocześnie. UNITOWER, podobnie jak inne systemy KASTO, może być zaprojektowany jako konstrukcja samonośna. Wpływa to na oszczędność miejsc i przynosi korzyści podatkowe. Struktura regałowa wyposażona w ściany i dach, odporna na warunki atmosferyczne, może być korzystniej amortyzowana, jako jeden środek trwały. UNITOWER pojedynczy i podwójny: Znacznie większa przestrzeń składowania przy minimalnej powierzchni oraz rozsądnych kosztach.

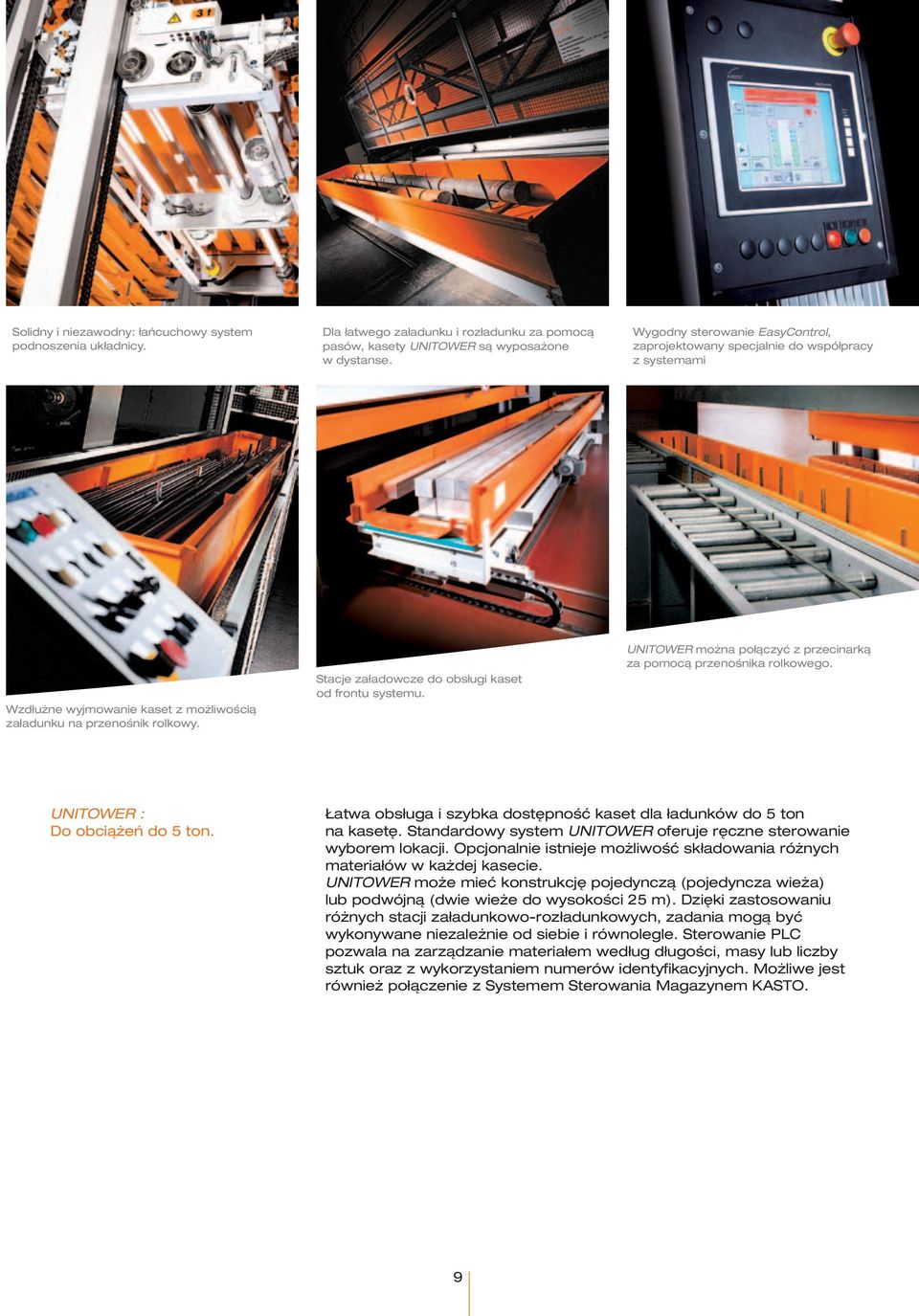

9 Solidny i niezawodny: łańcuchowy system podnoszenia układnicy. Dla łatwego załadunku i rozładunku za pomocą pasów, kasety UNITOWER są wyposażone w dystanse. Wygodny sterowanie EasyControl, zaprojektowany specjalnie do współpracy z systemami Wzdłużne wyjmowanie kaset z możliwością załadunku na przenośnik rolkowy. Stacje załadowcze do obsługi kaset od frontu systemu. UNITOWER można połączyć z przecinarką za pomocą przenośnika rolkowego. UNITOWER : Do obciążeń do 5 ton. Łatwa obsługa i szybka dostępność kaset dla ładunków do 5 ton na kasetę. Standardowy system UNITOWER oferuje ręczne sterowanie wyborem lokacji. Opcjonalnie istnieje możliwość składowania różnych materiałów w każdej kasecie. UNITOWER może mieć konstrukcję pojedynczą (pojedyncza wieża) lub podwójną (dwie wieże do wysokości 25 m). Dzięki zastosowaniu różnych stacji załadunkowo-rozładunkowych, zadania mogą być wykonywane niezależnie od siebie i równolegle. Sterowanie PLC pozwala na zarządzanie materiałem według długości, masy lub liczby sztuk oraz z wykorzystaniem numerów identyfikacyjnych. Możliwe jest również połączenie z Systemem Sterowania Magazynem KASTO. 9

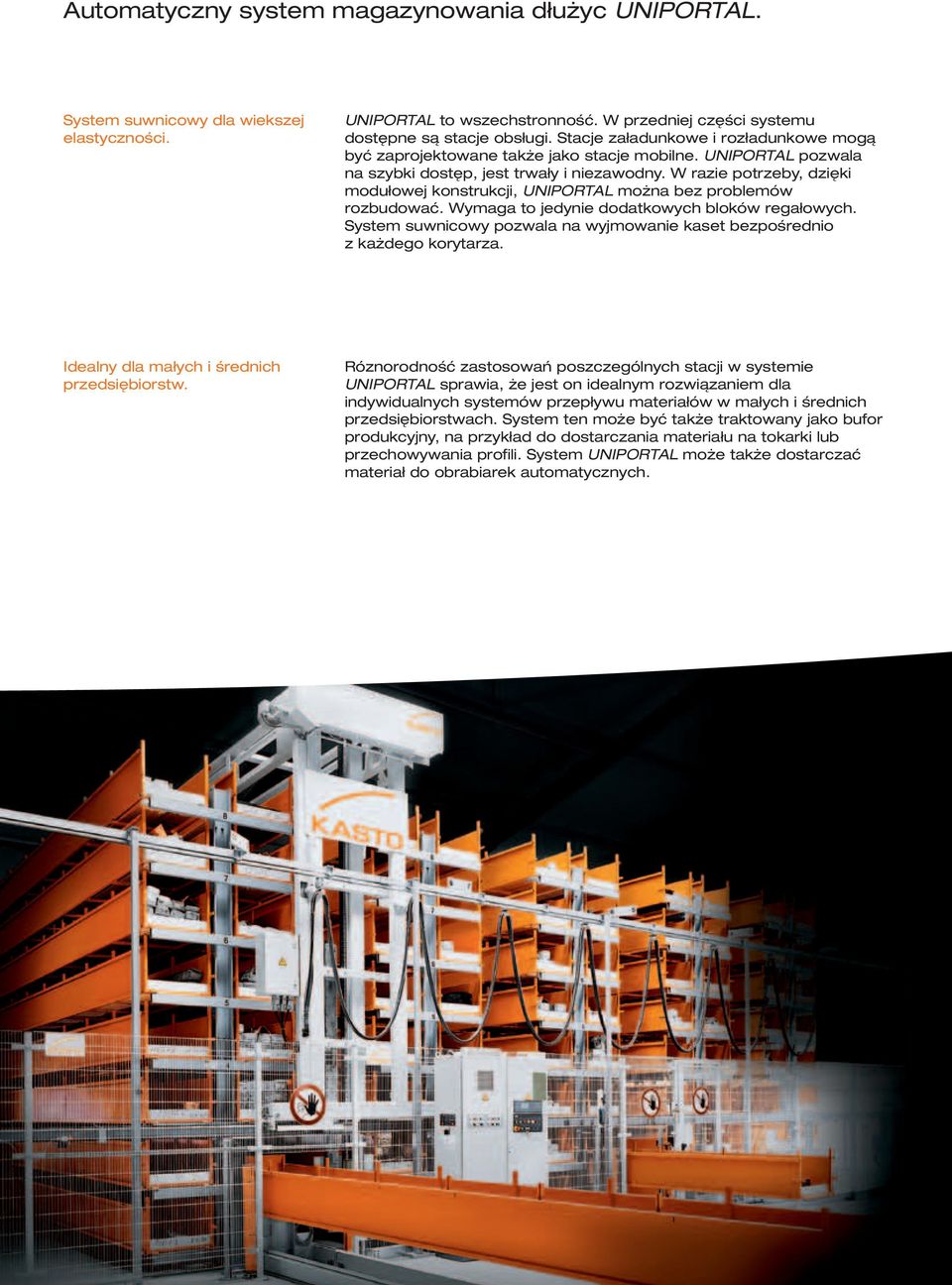

10 Automatyczny system magazynowania dłużyc UNIPORTAL. System suwnicowy dla wiekszej elastyczności. UNIPORTAL to wszechstronność. W przedniej części systemu dostępne są stacje obsługi. Stacje załadunkowe i rozładunkowe mogą być zaprojektowane także jako stacje mobilne. UNIPORTAL pozwala na szybki dostęp, jest trwały i niezawodny. W razie potrzeby, dzięki modułowej konstrukcji, UNIPORTAL można bez problemów rozbudować. Wymaga to jedynie dodatkowych bloków regałowych. System suwnicowy pozwala na wyjmowanie kaset bezpośrednio z każdego korytarza. Idealny dla małych i średnich przedsiębiorstw. Róznorodność zastosowań poszczególnych stacji w systemie UNIPORTAL sprawia, że jest on idealnym rozwiązaniem dla indywidualnych systemów przepływu materiałów w małych i średnich przedsiębiorstwach. System ten może być także traktowany jako bufor produkcyjny, na przykład do dostarczania materiału na tokarki lub przechowywania profili. System UNIPORTAL może także dostarczać materiał do obrabiarek automatycznych.

11 W ramach systemu magazynowego UNIPORTAL dostępne są również stacje wzdłużne przy każdym bloku regałów. System z konstrukcją portalową. Rozwiązanie suwnicowe zapewnia elastyczność systemu UNIPORTAL. KASTO może dostarczyć wózki do wewnętrznego transportu kaset, w tym kaset klientów. Wsystemie UNIPORTAL stacje załadunkowo-rozładunkowe mogą być umieszczone zarówno z przodu jak i z boku regałów. System UNIPORTAL firmy KASTO. Wysokość od 3 m do 9 m Długość składowania od 3 m do 8 m Ładowność systemu do 500 t Ładowność do 1,2 t/kaseta Zintegrowane urządzenie ważące (opcja) Wykorzystanie kaset klienta (opcja) 11

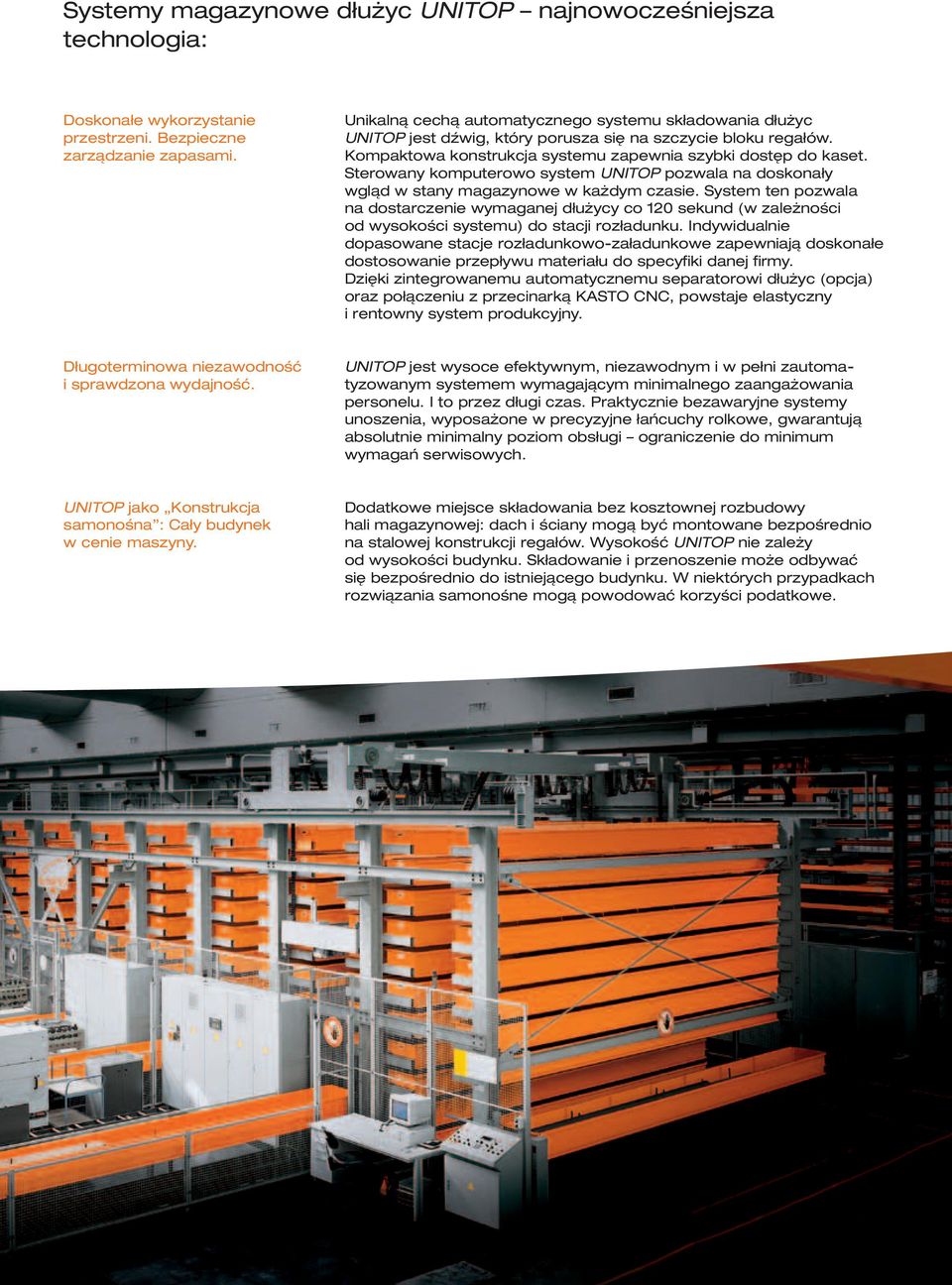

12 Systemy magazynowe dłużyc UNITOP najnowocześniejsza technologia: Doskonałe wykorzystanie przestrzeni. Bezpieczne zarządzanie zapasami. Unikalną cechą automatycznego systemu składowania dłużyc UNITOP jest dźwig, który porusza się na szczycie bloku regałów. Kompaktowa konstrukcja systemu zapewnia szybki dostęp do kaset. Sterowany komputerowo system UNITOP pozwala na doskonały wgląd w stany magazynowe w każdym czasie. System ten pozwala na dostarczenie wymaganej dłużycy co 120 sekund (w zależności od wysokości systemu) do stacji rozładunku. Indywidualnie dopasowane stacje rozładunkowo-załadunkowe zapewniają doskonałe dostosowanie przepływu materiału do specyfiki danej firmy. Dzięki zintegrowanemu automatycznemu separatorowi dłużyc (opcja) oraz połączeniu z przecinarką KASTO CNC, powstaje elastyczny i rentowny system produkcyjny. Długoterminowa niezawodność i sprawdzona wydajność. UNITOP jest wysoce efektywnym, niezawodnym i w pełni zautomatyzowanym systemem wymagającym minimalnego zaangażowania personelu. I to przez długi czas. Praktycznie bezawaryjne systemy unoszenia, wyposażone w precyzyjne łańcuchy rolkowe, gwarantują absolutnie minimalny poziom obsługi ograniczenie do minimum wymagań serwisowych. UNITOP jako Konstrukcja samonośna : Cały budynek w cenie maszyny. Dodatkowe miejsce składowania bez kosztownej rozbudowy hali magazynowej: dach i ściany mogą być montowane bezpośrednio na stalowej konstrukcji regałów. Wysokość UNITOP nie zależy od wysokości budynku. Składowanie i przenoszenie może odbywać się bezpośrednio do istniejącego budynku. W niektórych przypadkach rozwiązania samonośne mogą powodować korzyści podatkowe.

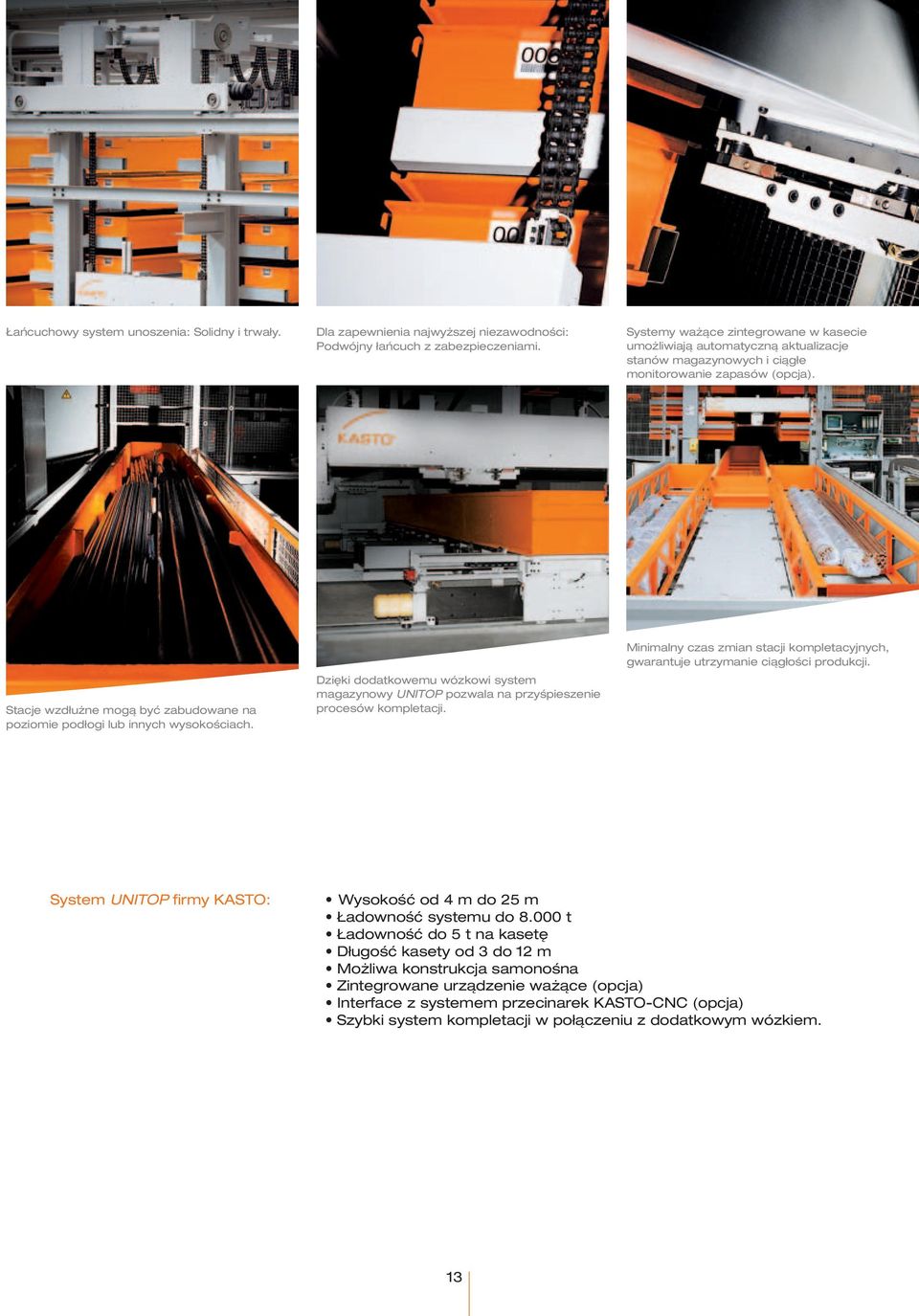

13 Łańcuchowy system unoszenia: Solidny i trwały. Dla zapewnienia najwyższej niezawodności: Podwójny łańcuch z zabezpieczeniami. Systemy ważące zintegrowane w kasecie umożliwiają automatyczną aktualizacje stanów magazynowych i ciągłe monitorowanie zapasów (opcja). Stacje wzdłużne mogą być zabudowane na poziomie podłogi lub innych wysokościach. Dzięki dodatkowemu wózkowi system magazynowy UNITOP pozwala na przyśpieszenie procesów kompletacji. Minimalny czas zmian stacji kompletacyjnych, gwarantuje utrzymanie ciągłości produkcji. System UNITOP firmy KASTO: Wysokość od 4 m do 25 m Ładowność systemu do t Ładowność do 5 t na kasetę Długość kasety od 3 do 12 m Możliwa konstrukcja samonośna Zintegrowane urządzenie ważące (opcja) Interface z systemem przecinarek KASTO-CNC (opcja) Szybki system kompletacji w połączeniu z dodatkowym wózkiem. 13

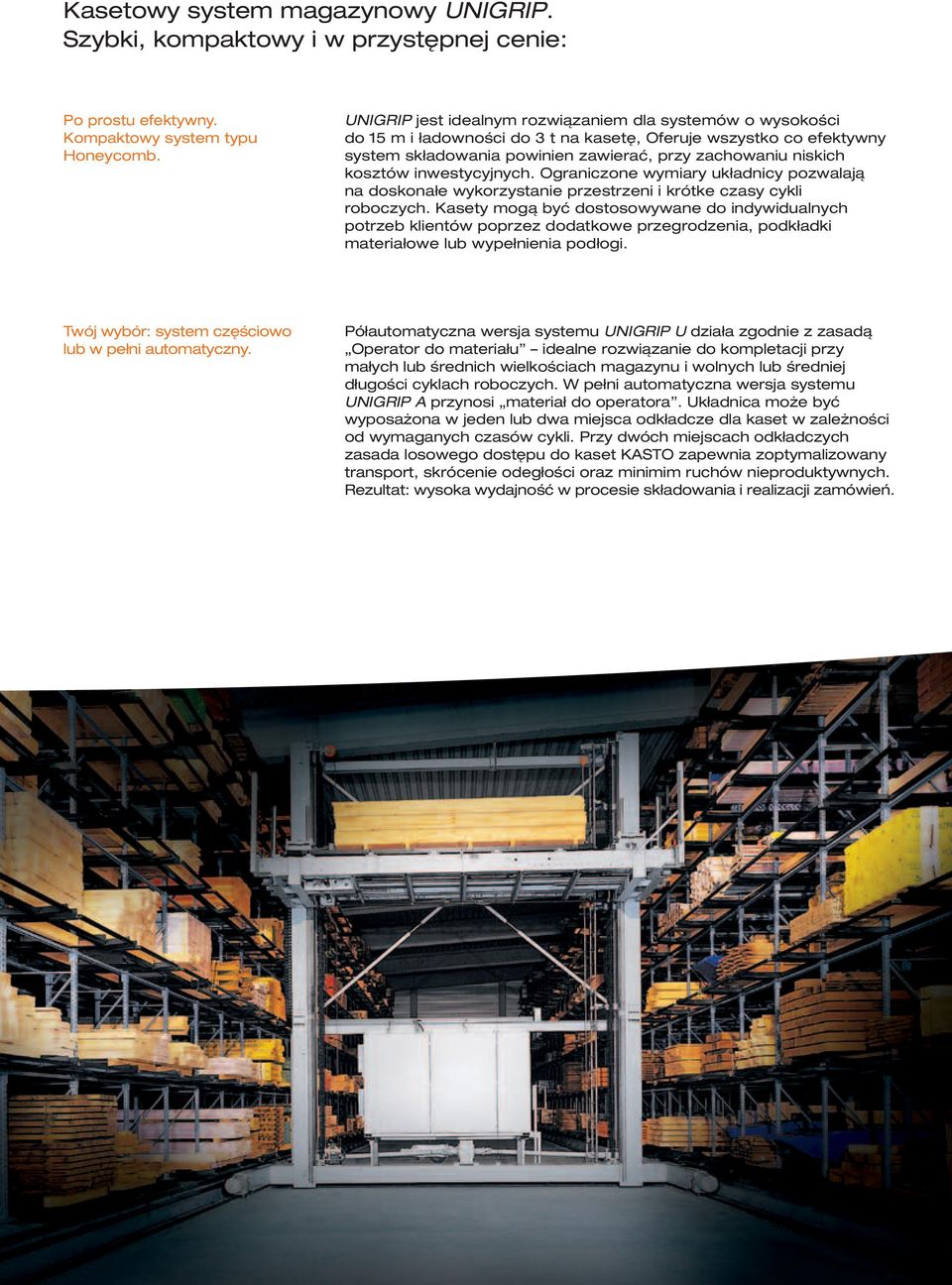

14 Kasetowy system magazynowy UNIGRIP. Szybki, kompaktowy i w przystępnej cenie: Po prostu efektywny. Kompaktowy system typu Honeycomb. UNIGRIP jest idealnym rozwiązaniem dla systemów o wysokości do 15 m i ładowności do 3 t na kasetę, Oferuje wszystko co efektywny system składowania powinien zawierać, przy zachowaniu niskich kosztów inwestycyjnych. Ograniczone wymiary układnicy pozwalają na doskonałe wykorzystanie przestrzeni i krótke czasy cykli roboczych. Kasety mogą być dostosowywane do indywidualnych potrzeb klientów poprzez dodatkowe przegrodzenia, podkładki materiałowe lub wypełnienia podłogi. Twój wybór: system częściowo lub w pełni automatyczny. Półautomatyczna wersja systemu UNIGRIP U działa zgodnie z zasadą Operator do materiału idealne rozwiązanie do kompletacji przy małych lub średnich wielkościach magazynu i wolnych lub średniej długości cyklach roboczych. W pełni automatyczna wersja systemu UNIGRIP A przynosi materiał do operatora. Układnica może być wyposażona w jeden lub dwa miejsca odkładcze dla kaset w zależności od wymaganych czasów cykli. Przy dwóch miejscach odkładczych zasada losowego dostępu do kaset KASTO zapewnia zoptymalizowany transport, skrócenie odegłości oraz minimim ruchów nieproduktywnych. Rezultat: wysoka wydajność w procesie składowania i realizacji zamówień.

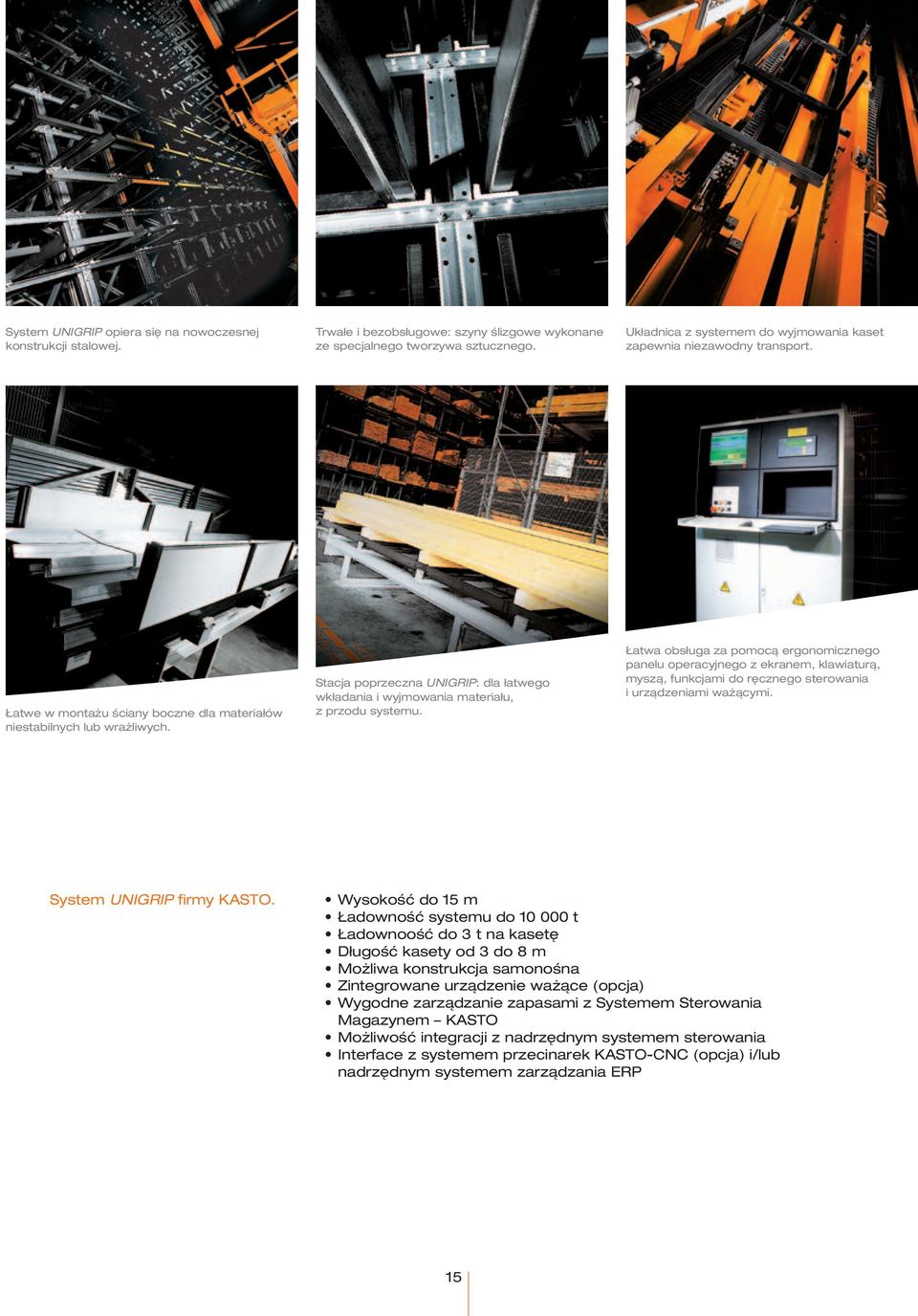

15 System UNIGRIP opiera się na nowoczesnej konstrukcji stalowej. Trwałe i bezobsługowe: szyny ślizgowe wykonane ze specjalnego tworzywa sztucznego. Układnica z systemem do wyjmowania kaset zapewnia niezawodny transport. Łatwe w montażu ściany boczne dla materiałów niestabilnych lub wrażliwych. Stacja poprzeczna UNIGRIP: dla łatwego wkładania i wyjmowania materiału, z przodu systemu. Łatwa obsługa za pomocą ergonomicznego panelu operacyjnego z ekranem, klawiaturą, myszą, funkcjami do ręcznego sterowania i urządzeniami ważącymi. System UNIGRIP firmy KASTO. Wysokość do 15 m Ładowność systemu do t Ładownoość do 3 t na kasetę Długość kasety od 3 do 8 m Możliwa konstrukcja samonośna Zintegrowane urządzenie ważące (opcja) Wygodne zarządzanie zapasami z Systemem Sterowania Magazynem KASTO Możliwość integracji z nadrzędnym systemem sterowania Interface z systemem przecinarek KASTO-CNC (opcja) i/lub nadrzędnym systemem zarządzania ERP 15

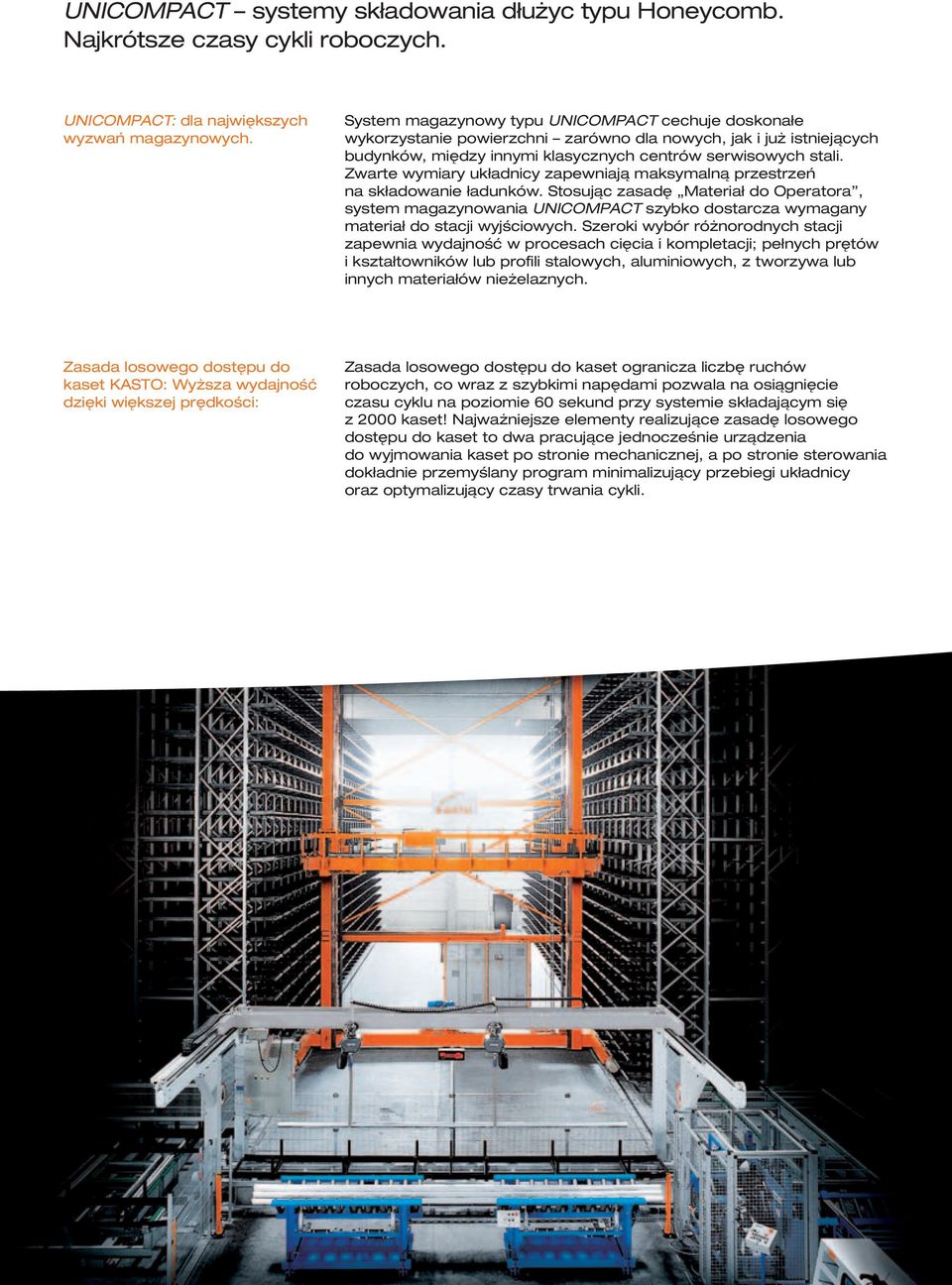

16 UNICOMPACT systemy składowania dłużyc typu Honeycomb. Najkrótsze czasy cykli roboczych. UNICOMPACT: dla największych wyzwań magazynowych. System magazynowy typu UNICOMPACT cechuje doskonałe wykorzystanie powierzchni zarówno dla nowych, jak i już istniejących budynków, między innymi klasycznych centrów serwisowych stali. Zwarte wymiary układnicy zapewniają maksymalną przestrzeń na składowanie ładunków. Stosując zasadę Materiał do Operatora, system magazynowania UNICOMPACT szybko dostarcza wymagany materiał do stacji wyjściowych. Szeroki wybór różnorodnych stacji zapewnia wydajność w procesach cięcia i kompletacji; pełnych prętów i kształtowników lub profili stalowych, aluminiowych, z tworzywa lub innych materiałów nieżelaznych. Zasada losowego dostępu do kaset KASTO: Wyższa wydajność dzięki większej prędkości: Zasada losowego dostępu do kaset ogranicza liczbę ruchów roboczych, co wraz z szybkimi napędami pozwala na osiągnięcie czasu cyklu na poziomie 60 sekund przy systemie składającym się z 2000 kaset! Najważniejsze elementy realizujące zasadę losowego dostępu do kaset to dwa pracujące jednocześnie urządzenia do wyjmowania kaset po stronie mechanicznej, a po stronie sterowania dokładnie przemyślany program minimalizujący przebiegi układnicy oraz optymalizujący czasy trwania cykli.

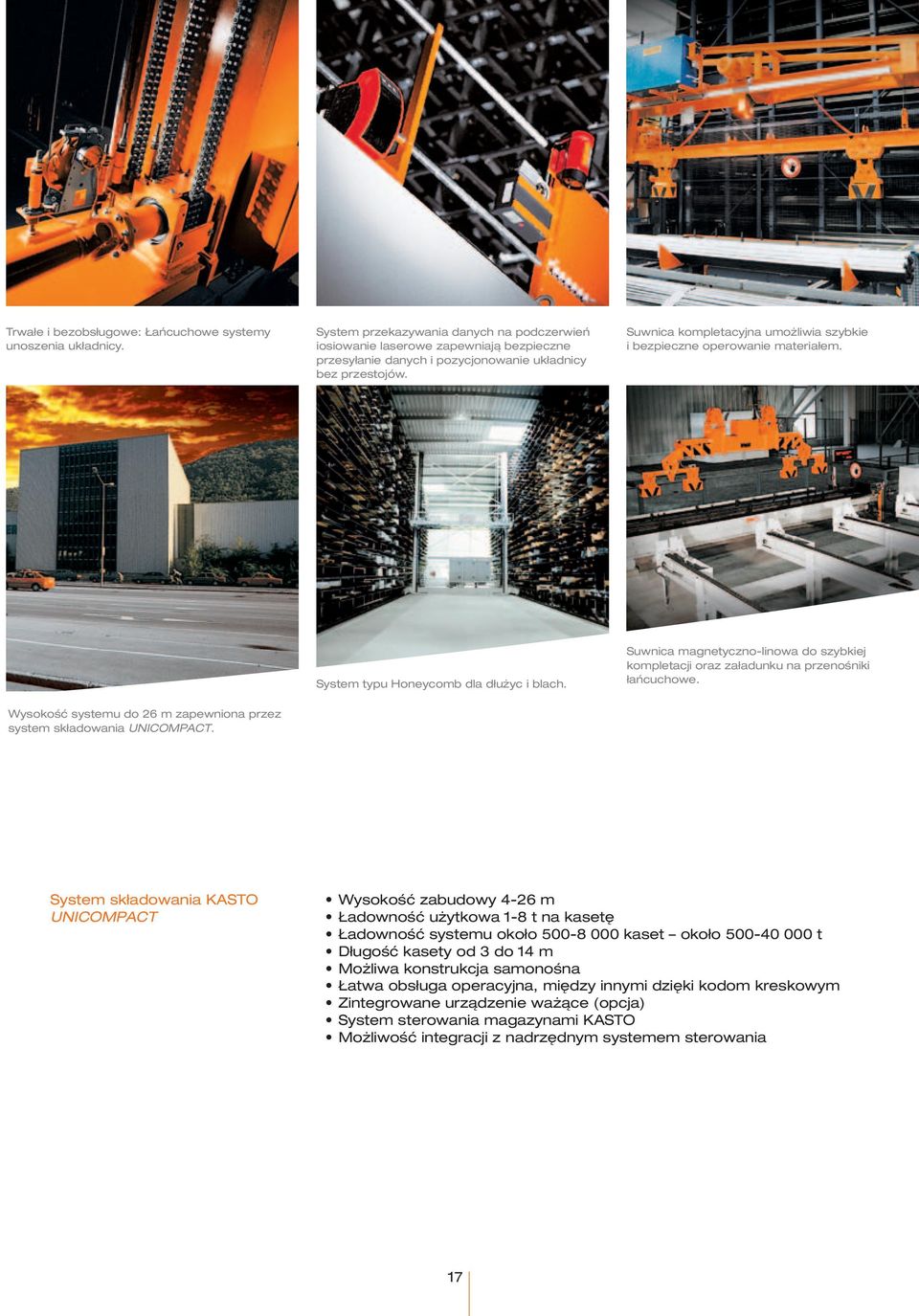

17 Trwałe i bezobsługowe: Łańcuchowe systemy unoszenia układnicy. System przekazywania danych na podczerwień iosiowanie laserowe zapewniają bezpieczne przesyłanie danych i pozycjonowanie układnicy bez przestojów. Suwnica kompletacyjna umożliwia szybkie i bezpieczne operowanie materiałem. System typu Honeycomb dla dłużyc i blach. Suwnica magnetyczno-linowa do szybkiej kompletacji oraz załadunku na przenośniki łańcuchowe. Wysokość systemu do 26 m zapewniona przez system składowania UNICOMPACT. System składowania KASTO UNICOMPACT Wysokość zabudowy 4-26 m Ładowność użytkowa 1-8 t na kasetę Ładowność systemu około kaset około t Długość kasety od 3 do 14 m Możliwa konstrukcja samonośna Łatwa obsługa operacyjna, między innymi dzięki kodom kreskowym Zintegrowane urządzenie ważące (opcja) System sterowania magazynami KASTO Możliwość integracji z nadrzędnym systemem sterowania 17

18 Wpełni automatyczne cięcie bez konieczności interwencji operatora: Centra tnące KASTOcenter. Centra tnące KASTO: Sterowana komputerowo wydajność przy szybkim zwrocie z inwestycji. W centrum tnącym KASTO sterowane komputerowo suwnice (poruszające się na szczycie regałów lub w konstrukcji portalowej) podają pojedynczy materiał, na w pełni automatyczną, zintegrowaną, sterowaną numerycznie przecinarkę i automatycznie odwozi niewykorzystany materiał. System komputerowy stale aktualizuje dane o stanach magazynowych. KASTO oferuje elastyczne systemy produkcyjne, zapewniając integrację systemów składowania, cięcia, sterowania oraz serwis od jednego dostawcy! Rezultat: Najwyższa niezawodność i minimalne czasy przestojów dzięki dokładnie dopasowanym poszczególnym elementom składowym. Tak zaprojektowane centrum tnące zapewnia wydajność zbliżoną do pracy 3-7 pojedynczych przecinarek! Łączone systemy magazynowania/cięcia (centra tnące) z magazynem wspornikowym i kasetowym. Systemy te łączą zalety magazynu wspornikowego i kasetowego w postaci uniwersalnego rozwiązania, które można używać w zakresie wielu różnych wymagań. Poszczególne dłużyce są wyjmowane i wkładane szybko i w pełni automatycznie także z magazynu wspornikowego. Wyszukiwanie kasety odbywa się w sposób automatyczny. Główną zaletą magazynu kasetowego jest większa gęstość składowania przy wysokiej rotacji zapasów. KASTOcenter łączy system magazynowy do pojedynczych dłużyc z przecinarką i urządzeniem sortującym.

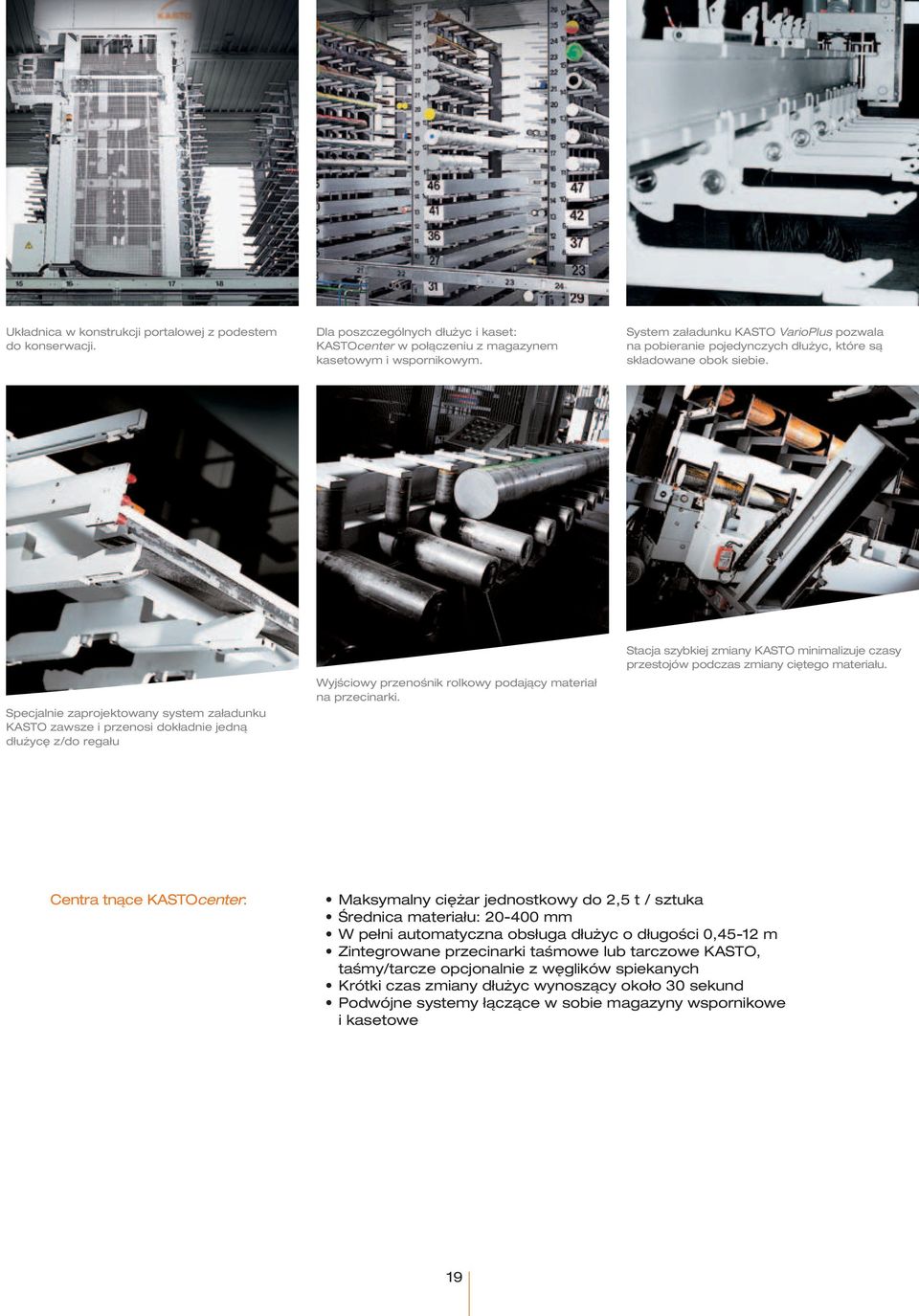

19 Układnica w konstrukcji portalowej z podestem do konserwacji. Dla poszczególnych dłużyc i kaset: KASTOcenter w połączeniu z magazynem kasetowym i wspornikowym. System załadunku KASTO VarioPlus pozwala na pobieranie pojedynczych dłużyc, które są składowane obok siebie. Specjalnie zaprojektowany system załadunku KASTO zawsze i przenosi dokładnie jedną dłużycę z/do regału Wyjściowy przenośnik rolkowy podający materiał na przecinarki. Stacja szybkiej zmiany KASTO minimalizuje czasy przestojów podczas zmiany ciętego materiału. Centra tnące KASTOcenter: Maksymalny ciężar jednostkowy do 2,5 t / sztuka Średnica materiału: mm W pełni automatyczna obsługa dłużyc o długości 0,45-12 m Zintegrowane przecinarki taśmowe lub tarczowe KASTO, taśmy/tarcze opcjonalnie z węglików spiekanych Krótki czas zmiany dłużyc wynoszący około 30 sekund Podwójne systemy łączące w sobie magazyny wspornikowe i kasetowe 19

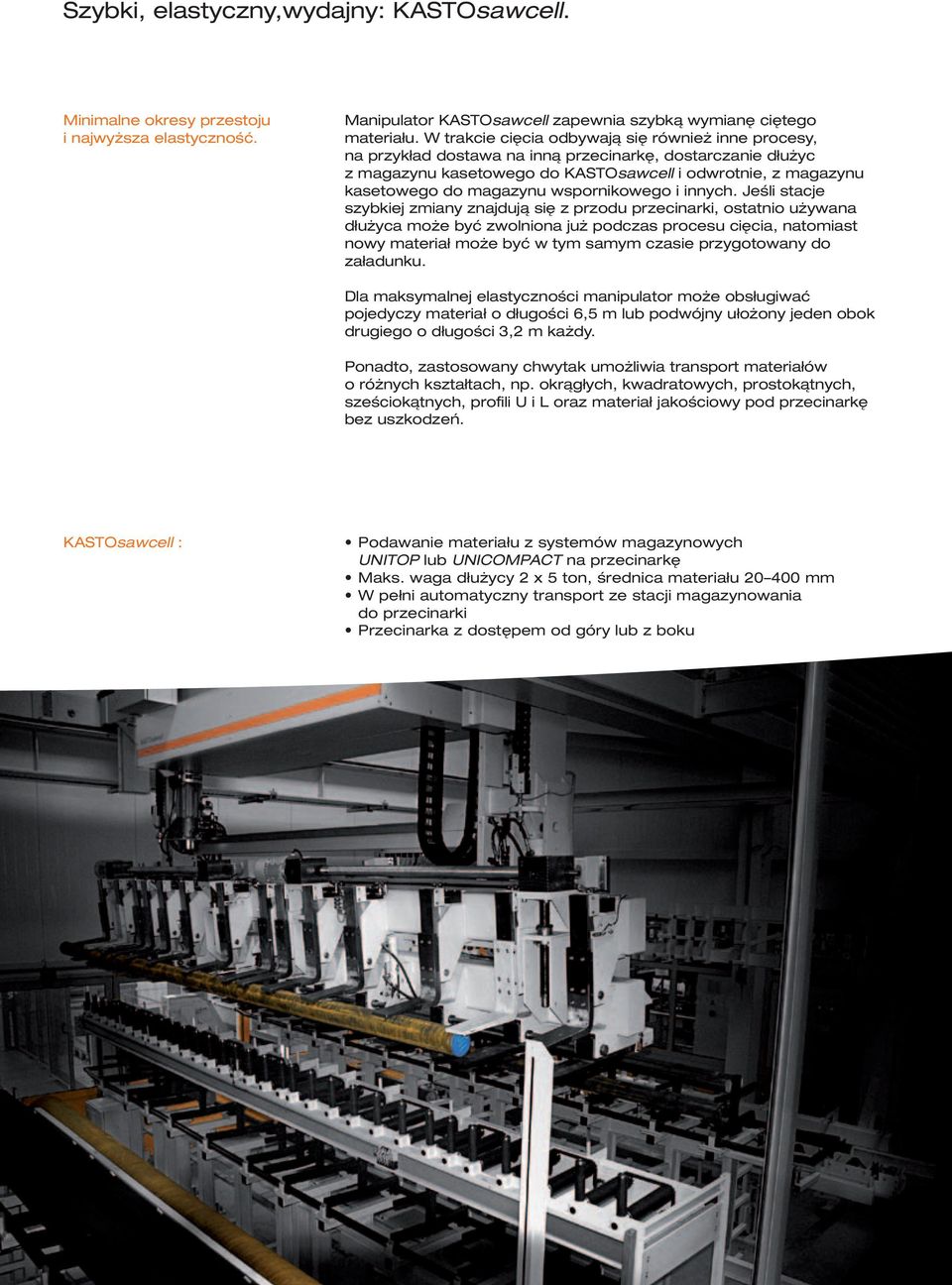

20 Szybki, elastyczny,wydajny: KASTOsawcell. Minimalne okresy przestoju i najwyższa elastyczność. Manipulator KASTOsawcell zapewnia szybką wymianę ciętego materiału. W trakcie cięcia odbywają się również inne procesy, na przykład dostawa na inną przecinarkę, dostarczanie dłużyc z magazynu kasetowego do KASTOsawcell i odwrotnie, z magazynu kasetowego do magazynu wspornikowego i innych. Jeśli stacje szybkiej zmiany znajdują się z przodu przecinarki, ostatnio używana dłużyca może być zwolniona już podczas procesu cięcia, natomiast nowy materiał może być w tym samym czasie przygotowany do załadunku. Dla maksymalnej elastyczności manipulator może obsługiwać pojedyczy materiał o długości 6,5 m lub podwójny ułożony jeden obok drugiego o długości 3,2 m każdy. Ponadto, zastosowany chwytak umożliwia transport materiałów o różnych kształtach, np. okrągłych, kwadratowych, prostokątnych, sześciokątnych, profili U i L oraz materiał jakościowy pod przecinarkę bez uszkodzeń. KASTOsawcell : Podawanie materiału z systemów magazynowych UNITOP lub UNICOMPACT na przecinarkę Maks. waga dłużycy 2 x 5 ton, średnica materiału mm W pełni automatyczny transport ze stacji magazynowania do przecinarki Przecinarka z dostępem od góry lub z boku

21 System sterowania magazynem KASTO: Pełna przejrzystość na wszystkich etapach składowania. SYSTEM NADRZEDNY Host (Ordinateur maître) Gestion de production assistée par ordinateur Produkcyjny (GPAO) ou (PPS) Système de Gestion Magazynowy des Marchandises (WWS)(SGM) Przepływ Communication informacji des données Przepływ Flux de matières materiałów Demande Stany de magazynowe stocks Sterowanie Organisation de zleceniami la commande Stratégie Strategie d emmagasinage magazynowe Réception Przyjęcie marchandises Calculateur System sterowania de gestion magazynem des stocks KASTO KASTO Zamówienia Data Backup Stany Commandes magazynowe Sauvegarde Diagnozowanie données Magazynowanie Stocks Diagnostique Wizualizacja Zarządzanie Administration visualisation Raporty magazynem magasin Statistiques Serwis Zdalny Kolejkowanie Coulée Télé-service Zarządzanie Gestion de l expédition wysyłkami Emmagasinage Składowanie Gestion des stocks Coulées Identyfikacja i Identification zapewnienie Assurance-Qualité jakości Préparation de commandes Kompletacja Sortie de magasin Sciage Przejrzystość dla uzyskania najwyższej efektywności: Wymiana danych z innymi systemami. Inżynierowie KASTO opracowują niezbędne oprogramowanie w zależności od konkretnej potrzeby klienta na bazie sprawdzonych komponentów branżowych. Koncepcja KASTO IT zawiera następujące moduły oprogramowania: Automatyczna obsługa zleceń Materiałowa baza danych, stany magazynowe System operacyjny Windows Baza danych SQL Interface z systemem nadrzędnym np.: SAP R/3 Zdalna diagnoza VPN i serwis telefoniczny Wizualizacja stanu systemu Terminy przeglądów i konserwacji Kolejkowanie zleceń Integracja z przecinarkami Wielopoziomowa koncepcja tworzenia kopii zapasowych danych Terminale radiowe Duże wyświetlacze liczbowe Integracja z wagami Pamięć zewnętrzna lub wirtualna Optymalizacja funkcjonalności dla blach Drukarka etykiet 21

22 Najlepsze referencje w Europie, Azji i USA. Światowi liderzy wybierają KASTO. Od wielkich stalowych centrów serwisowych aż do mniejszych firm produkcyjnych wszędzie tam, gdzie przechowuje się dłużyce, profile lub produkty z drewna do użytku wewnętrznego, lub jako towar, program produktów KASTO oferuje praktyczne rozwiązania. W przypadku przechowywania i kompletacji płyt i blach eksperci KASTO są idealnymi osobami do rozmów. Ponad systemów magazynowych na całym świecie mówi samo za siebie. Innowacja i niezawodność od lidera rynku. Możesz polegać na systemach magazynowych KASTO. W wielu przedsiębiorstwach na całym świecie, systemy magazynowania dłużyc KASTO codziennie udowadniają swoją niezawodność. Prawie wszystkie systemy są szyte na miarę i dostosowywane do wymagań klientów. Opatentowane innowacje, takie jak stacje szybkiej zmiany materiału w centrach tnących, stacje rozdzielania i zasada losowego dostępu do kasety KASTO, dają gwarancje najwyższej rentowności. UNITOWER dla dłużyc. System suwnic UNITOP z wózkiem transportowym. System transportu materiałów dla producenta okien. Suwnica kompletacyjna z elektromagnesem i przenośnikiem łańcuchowym. System składowania blach UNITOWER B, umożliwiający kompletację w centrach serwisowych. Podwójna wieża do rur jako magazyn buforowy obrabiarki laserowej.

23 Centrum tnące z przecinarką taśmową i systemem paletyzacji w centrum serwisowym w Japonii. Cięcie i sortowanie: System magazynowania typu Honeycomb i Sawcell z trzema zintegrowanymi maszynami do cięcia w przemyśle metalowym. Długi materiał, blacha, palety. Sawcell i robot sortujący w przemyśle maszynowym. Składowanie i kompletacja stali jakościowej i metali nieżelaznych. Największy system magazynowania i kompletacji w centrum serwisowym w USA z całkowicie automatycznym komisjonowaniem. System magazynowania UNITOP dostarcza materiał na przecinarki. Decydujący czynnik w zakresie obsługi: Dostępność Zasobów przecinarek. Zadowoleni klienci nie są dziełem przypadku. Dla KASTO satysfakcja klienta jest zasadniczym celem. KASTO postrzega usługi jako integralną części długofalowego partnerstwa z klientem co gwarantuje wydajność i niezawodność produktów KASTO. Bardzo często problemy mogą być rozwiązane przez operatora po konsultacji telefonicznej. Części zamienne są często wysyłane w tym samym dniu. Jeśli to konieczne stosujemy dostawy kurierem lub pocztą lotniczą na następny dzień. Aby oferować właściwą pomoc na miejscu, mamy ponad 25 specjalnie przeszkolonych techników posiadających w pełni wyposażone samochody służbowe, które są zawsze gotowe do pracy. Poza główną fabryką KASTO w Achern serwisanci znajdują się również w zakładzie KASTO w Schalkau w Turyngii, a także w Krefeld. Gwarantuje to pełną dostępność serwisu na terenie Europy, nawet w ciągu kilku godzin. Zagraniczni partnerzy handlowi także dysponują szerokim wachlarzem części zamiennych oraz wysoko wykwalifikowaną kadrą techniczną. 23

24 Kompletny program KASTO: Ekonomiczne cięcie i magazynowanie metalu. Specjalizacja na całej linii. Przez ponad 160 lat firma KASTO jest doceniana za jakość i innowacyjność. Oferuje pełną gamę przecinarek do cięcia metalu, jak również systemów automatycznego magazynowania. Dzięki nieustannemu rozwojowi nowych technologii i ciągłemu procesowi optymalizacji koncepcji maszyn, firma KASTO osiągnęła status lidera rynku cięcia i składowania. Przecinarki KASTO. Systemy magazynowania KASTO. Serwis KASTO. Od podstawowych pił ramowych do wysokowydajnych automatycznych przecinarek taśmowych odpowiednich do ekonomicznego obrabiania dłużyc, bloków lub płyt wszystkich klas KASTO ma najlepsze rozwiązania dla każdego wyzwania. Uniwersalne przecinarki taśmowe i tarczowe do lekkich i średnich zastosowań, piły ramowe, korzystające z opatentowanego przez KASTO ruchu cięcia oraz produkcyjne przecinarki taśmowe i tarczowe, przeznaczone do cięcia średnio trudnych i trudnych materiałów. Szybki dostęp, optymalne wykorzystanie przestrzeni i dokładny przegląd przechowywanych zapasów to doskonałe cechy systemu magazynowania Kasto. A to jeszcze nie wszystko! W pełni zautomatyzowane centra tnące, wspornikowe systemy do przechowywania dłużyc i systemy do magazynowania blach lub magazyny kasetowe i systemy kompletacji, oraz systemy zarządzania i sterowania. KASTO jako dostawca wszystkich elementów z jednego źródła oferuje zarówno sprzęt, jak i oprogramowanie / / 2k / P&O. Zastrzegamy sobie prawo do zmian technicznych. Kompleksowy program serwisowy KASTO obejmuje między innymi: uruchomienie i szkolenia, wsparcie techniczne, umowy serwisowe, łatwo dostępne części zamienne i serwis na miejscu. Obsługa klienta zawiera indywidualne doradztwo KASTO i natychmiastowe wsparcie dzięki wykwalifikowanemu personelowi świadczącemu usługi teleserwisu. Niezawodny serwis KASTO dostępny jest na całym świecie. Przedstawiciel KASTO w Polsce KASTO Maschinenbau GmbH & Co. KG Industriestr Achern/Deutschland Telefon Telefax kasto@kasto.de Internet GUSS-EX Sp. z o.o. ul. Lencewicza 2a Warszawa, Polska tel.:
