S P E C Y F I K A C J A T E C H N I C Z N A

Transkrypt

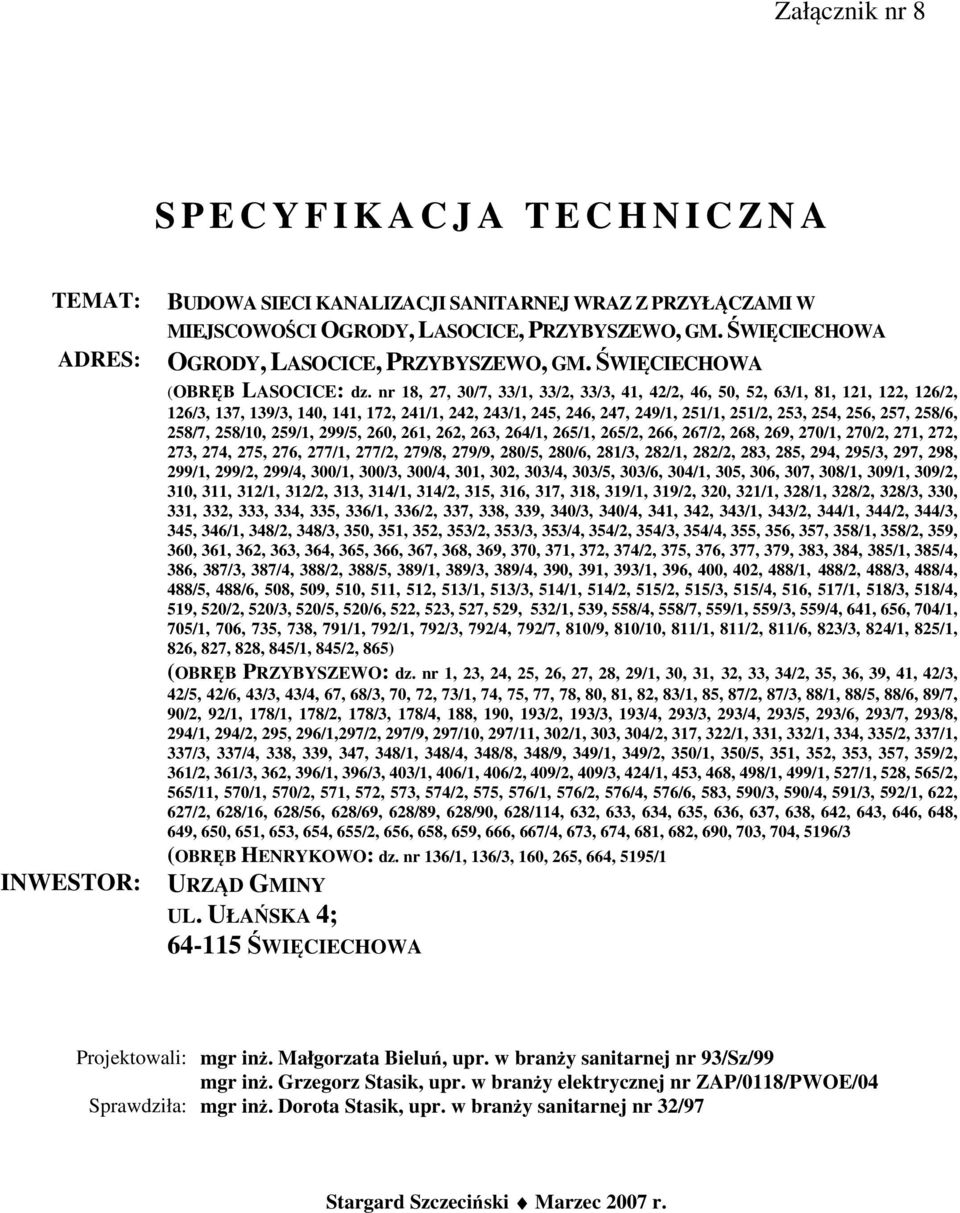

1 Załącznik nr 8 S P E C Y F I K A C J A T E C H N I C Z N A TEMAT: BUDOWA SIECI KANALIZACJI SANITARNEJ WRAZ Z PRZYŁĄCZAMI W MIEJSCOWOŚCI OGRODY, LASOCICE, PRZYBYSZEWO, GM. ŚWIĘCIECHOWA ADRES: OGRODY, LASOCICE, PRZYBYSZEWO, GM. ŚWIĘCIECHOWA INWESTOR: (OBRĘB LASOCICE: dz. nr 18, 27, 30/7, 33/1, 33/2, 33/3, 41, 42/2, 46, 50, 52, 63/1, 81, 121, 122, 126/2, 126/3, 137, 139/3, 140, 141, 172, 241/1, 242, 243/1, 245, 246, 247, 249/1, 251/1, 251/2, 253, 254, 256, 257, 258/6, 258/7, 258/10, 259/1, 299/5, 260, 261, 262, 263, 264/1, 265/1, 265/2, 266, 267/2, 268, 269, 270/1, 270/2, 271, 272, 273, 274, 275, 276, 277/1, 277/2, 279/8, 279/9, 280/5, 280/6, 281/3, 282/1, 282/2, 283, 285, 294, 295/3, 297, 298, 299/1, 299/2, 299/4, 300/1, 300/3, 300/4, 301, 302, 303/4, 303/5, 303/6, 304/1, 305, 306, 307, 308/1, 309/1, 309/2, 310, 311, 312/1, 312/2, 313, 314/1, 314/2, 315, 316, 317, 318, 319/1, 319/2, 320, 321/1, 328/1, 328/2, 328/3, 330, 331, 332, 333, 334, 335, 336/1, 336/2, 337, 338, 339, 340/3, 340/4, 341, 342, 343/1, 343/2, 344/1, 344/2, 344/3, 345, 346/1, 348/2, 348/3, 350, 351, 352, 353/2, 353/3, 353/4, 354/2, 354/3, 354/4, 355, 356, 357, 358/1, 358/2, 359, 360, 361, 362, 363, 364, 365, 366, 367, 368, 369, 370, 371, 372, 374/2, 375, 376, 377, 379, 383, 384, 385/1, 385/4, 386, 387/3, 387/4, 388/2, 388/5, 389/1, 389/3, 389/4, 390, 391, 393/1, 396, 400, 402, 488/1, 488/2, 488/3, 488/4, 488/5, 488/6, 508, 509, 510, 511, 512, 513/1, 513/3, 514/1, 514/2, 515/2, 515/3, 515/4, 516, 517/1, 518/3, 518/4, 519, 520/2, 520/3, 520/5, 520/6, 522, 523, 527, 529, 532/1, 539, 558/4, 558/7, 559/1, 559/3, 559/4, 641, 656, 704/1, 705/1, 706, 735, 738, 791/1, 792/1, 792/3, 792/4, 792/7, 810/9, 810/10, 811/1, 811/2, 811/6, 823/3, 824/1, 825/1, 826, 827, 828, 845/1, 845/2, 865) (OBRĘB PRZYBYSZEWO: dz. nr 1, 23, 24, 25, 26, 27, 28, 29/1, 30, 31, 32, 33, 34/2, 35, 36, 39, 41, 42/3, 42/5, 42/6, 43/3, 43/4, 67, 68/3, 70, 72, 73/1, 74, 75, 77, 78, 80, 81, 82, 83/1, 85, 87/2, 87/3, 88/1, 88/5, 88/6, 89/7, 90/2, 92/1, 178/1, 178/2, 178/3, 178/4, 188, 190, 193/2, 193/3, 193/4, 293/3, 293/4, 293/5, 293/6, 293/7, 293/8, 294/1, 294/2, 295, 296/1,297/2, 297/9, 297/10, 297/11, 302/1, 303, 304/2, 317, 322/1, 331, 332/1, 334, 335/2, 337/1, 337/3, 337/4, 338, 339, 347, 348/1, 348/4, 348/8, 348/9, 349/1, 349/2, 350/1, 350/5, 351, 352, 353, 357, 359/2, 361/2, 361/3, 362, 396/1, 396/3, 403/1, 406/1, 406/2, 409/2, 409/3, 424/1, 453, 468, 498/1, 499/1, 527/1, 528, 565/2, 565/11, 570/1, 570/2, 571, 572, 573, 574/2, 575, 576/1, 576/2, 576/4, 576/6, 583, 590/3, 590/4, 591/3, 592/1, 622, 627/2, 628/16, 628/56, 628/69, 628/89, 628/90, 628/114, 632, 633, 634, 635, 636, 637, 638, 642, 643, 646, 648, 649, 650, 651, 653, 654, 655/2, 656, 658, 659, 666, 667/4, 673, 674, 681, 682, 690, 703, 704, 5196/3 (OBRĘB HENRYKOWO: dz. nr 136/1, 136/3, 160, 265, 664, 5195/1 URZĄD GMINY UL. UŁAŃSKA 4; ŚWIĘCIECHOWA Projektowali: mgr inż. Małgorzata Bieluń, upr. w branży sanitarnej nr 93/Sz/99 mgr inż. Grzegorz Stasik, upr. w branży elektrycznej nr ZAP/0118/PWOE/04 Sprawdziła: mgr inż. Dorota Stasik, upr. w branży sanitarnej nr 32/97 Stargard Szczeciński Marzec 2007 r.

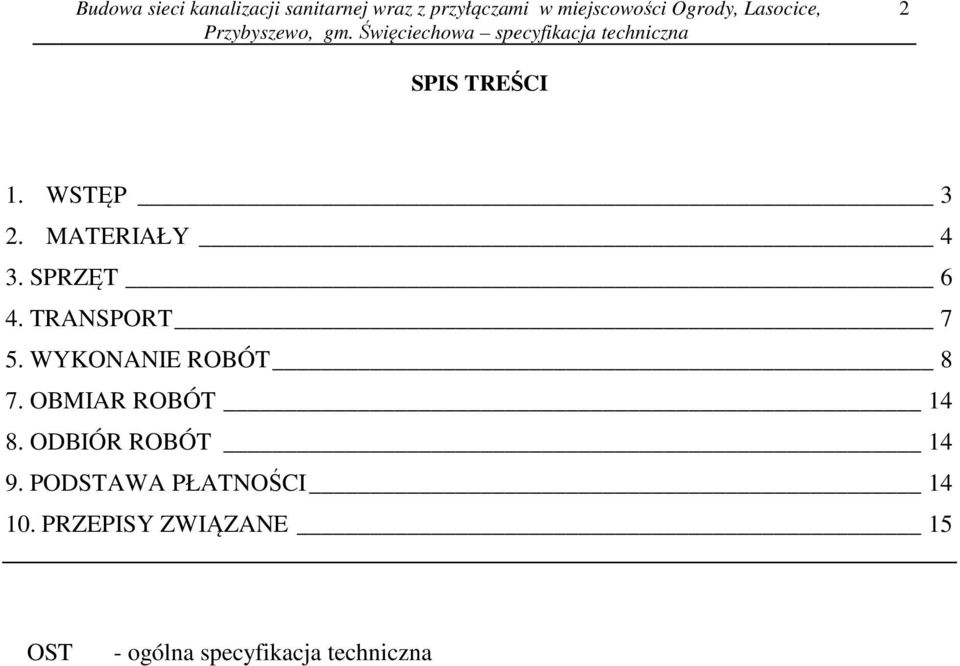

2 2 SPIS TREŚCI 1. WSTĘP 3 2. MATERIAŁY 4 3. SPRZĘT 6 4. TRANSPORT 7 5. WYKONANIE ROBÓT 8 7. OBMIAR ROBÓT ODBIÓR ROBÓT PODSTAWA PŁATNOŚCI PRZEPISY ZWIĄZANE 15 OST - ogólna specyfikacja techniczna

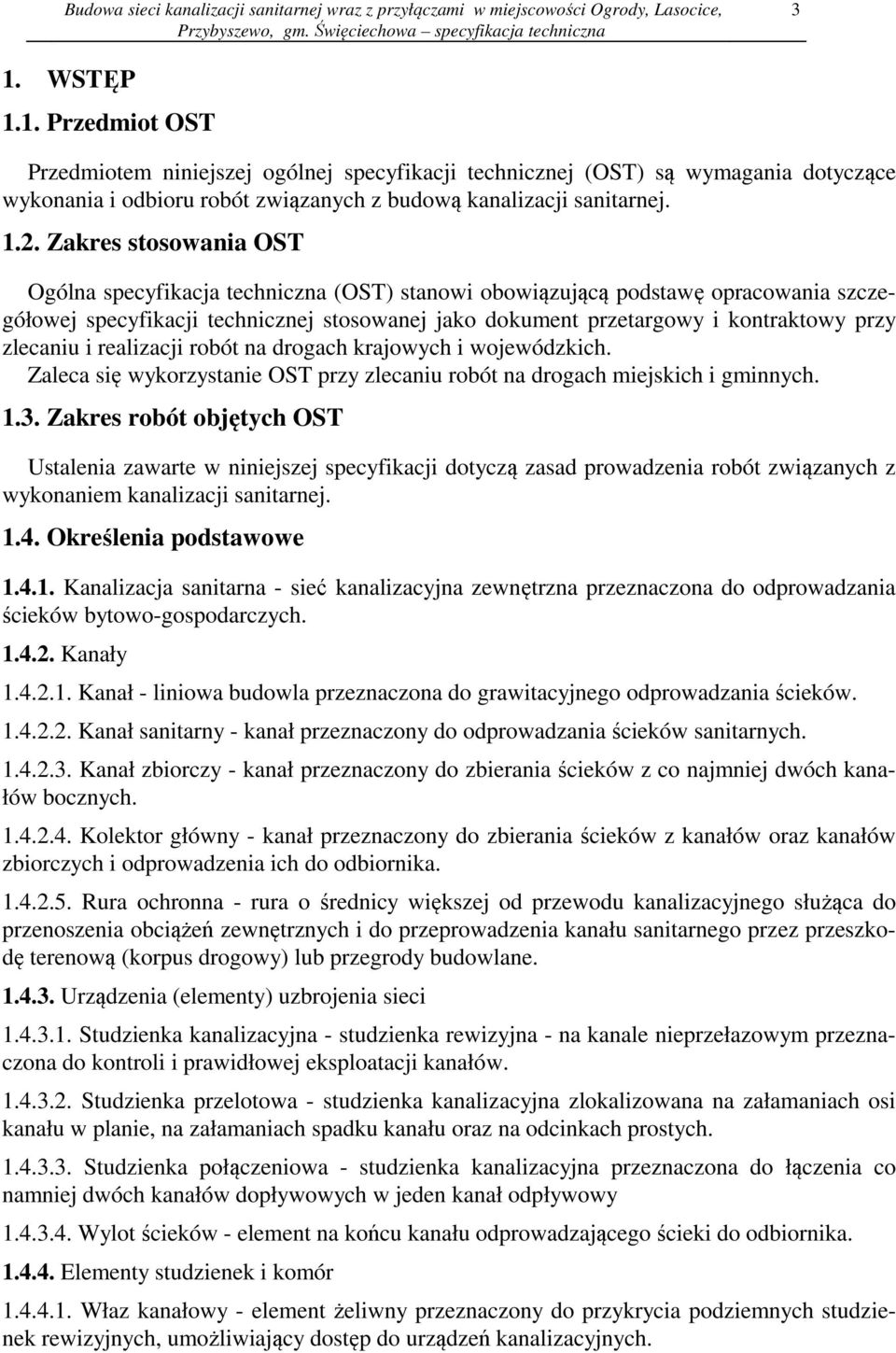

3 3 1. WSTĘP 1.1. Przedmiot OST Przedmiotem niniejszej ogólnej specyfikacji technicznej (OST) są wymagania dotyczące wykonania i odbioru robót związanych z budową kanalizacji sanitarnej Zakres stosowania OST Ogólna specyfikacja techniczna (OST) stanowi obowiązującą podstawę opracowania szczegółowej specyfikacji technicznej stosowanej jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach krajowych i wojewódzkich. Zaleca się wykorzystanie OST przy zlecaniu robót na drogach miejskich i gminnych Zakres robót objętych OST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem kanalizacji sanitarnej Określenia podstawowe Kanalizacja sanitarna - sieć kanalizacyjna zewnętrzna przeznaczona do odprowadzania ścieków bytowo-gospodarczych Kanały Kanał - liniowa budowla przeznaczona do grawitacyjnego odprowadzania ścieków Kanał sanitarny - kanał przeznaczony do odprowadzania ścieków sanitarnych Kanał zbiorczy - kanał przeznaczony do zbierania ścieków z co najmniej dwóch kanałów bocznych Kolektor główny - kanał przeznaczony do zbierania ścieków z kanałów oraz kanałów zbiorczych i odprowadzenia ich do odbiornika Rura ochronna - rura o średnicy większej od przewodu kanalizacyjnego służąca do przenoszenia obciążeń zewnętrznych i do przeprowadzenia kanału sanitarnego przez przeszkodę terenową (korpus drogowy) lub przegrody budowlane Urządzenia (elementy) uzbrojenia sieci Studzienka kanalizacyjna - studzienka rewizyjna - na kanale nieprzełazowym przeznaczona do kontroli i prawidłowej eksploatacji kanałów Studzienka przelotowa - studzienka kanalizacyjna zlokalizowana na załamaniach osi kanału w planie, na załamaniach spadku kanału oraz na odcinkach prostych Studzienka połączeniowa - studzienka kanalizacyjna przeznaczona do łączenia co namniej dwóch kanałów dopływowych w jeden kanał odpływowy Wylot ścieków - element na końcu kanału odprowadzającego ścieki do odbiornika Elementy studzienek i komór Właz kanałowy - element żeliwny przeznaczony do przykrycia podziemnych studzienek rewizyjnych, umożliwiający dostęp do urządzeń kanalizacyjnych.

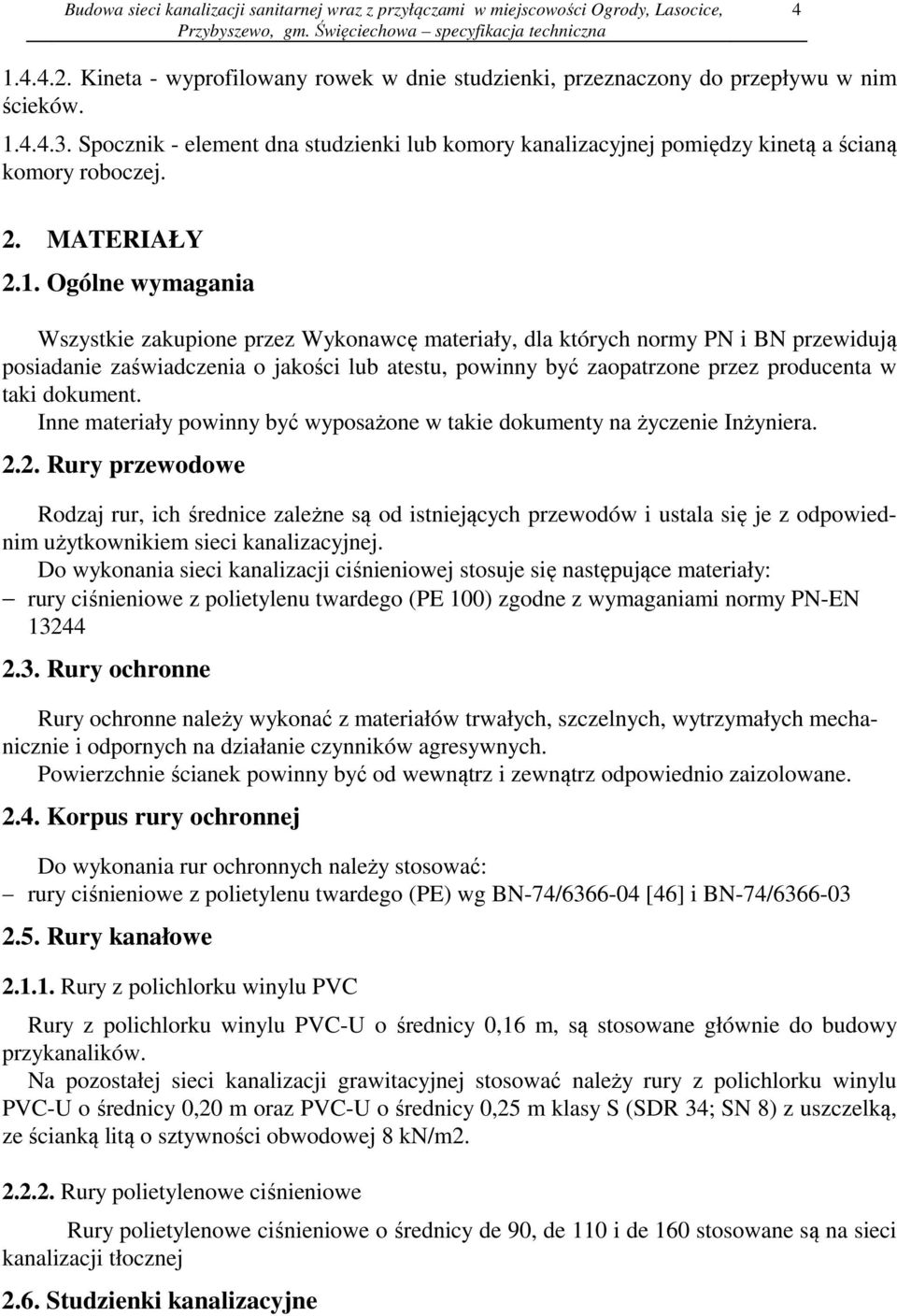

4 Kineta - wyprofilowany rowek w dnie studzienki, przeznaczony do przepływu w nim ścieków Spocznik - element dna studzienki lub komory kanalizacyjnej pomiędzy kinetą a ścianą komory roboczej. 2. MATERIAŁY 2.1. Ogólne wymagania Wszystkie zakupione przez Wykonawcę materiały, dla których normy PN i BN przewidują posiadanie zaświadczenia o jakości lub atestu, powinny być zaopatrzone przez producenta w taki dokument. Inne materiały powinny być wyposażone w takie dokumenty na życzenie Inżyniera Rury przewodowe Rodzaj rur, ich średnice zależne są od istniejących przewodów i ustala się je z odpowiednim użytkownikiem sieci kanalizacyjnej. Do wykonania sieci kanalizacji ciśnieniowej stosuje się następujące materiały: rury ciśnieniowe z polietylenu twardego (PE 100) zgodne z wymaganiami normy PN-EN Rury ochronne Rury ochronne należy wykonać z materiałów trwałych, szczelnych, wytrzymałych mechanicznie i odpornych na działanie czynników agresywnych. Powierzchnie ścianek powinny być od wewnątrz i zewnątrz odpowiednio zaizolowane Korpus rury ochronnej Do wykonania rur ochronnych należy stosować: rury ciśnieniowe z polietylenu twardego (PE) wg BN-74/ [46] i BN-74/ Rury kanałowe Rury z polichlorku winylu PVC Rury z polichlorku winylu PVC-U o średnicy 0,16 m, są stosowane głównie do budowy przykanalików. Na pozostałej sieci kanalizacji grawitacyjnej stosować należy rury z polichlorku winylu PVC-U o średnicy 0,20 m oraz PVC-U o średnicy 0,25 m klasy S (SDR 34; SN 8) z uszczelką, ze ścianką litą o sztywności obwodowej 8 kn/m Rury polietylenowe ciśnieniowe Rury polietylenowe ciśnieniowe o średnicy de 90, de 110 i de 160 stosowane są na sieci kanalizacji tłocznej 2.6. Studzienki kanalizacyjne

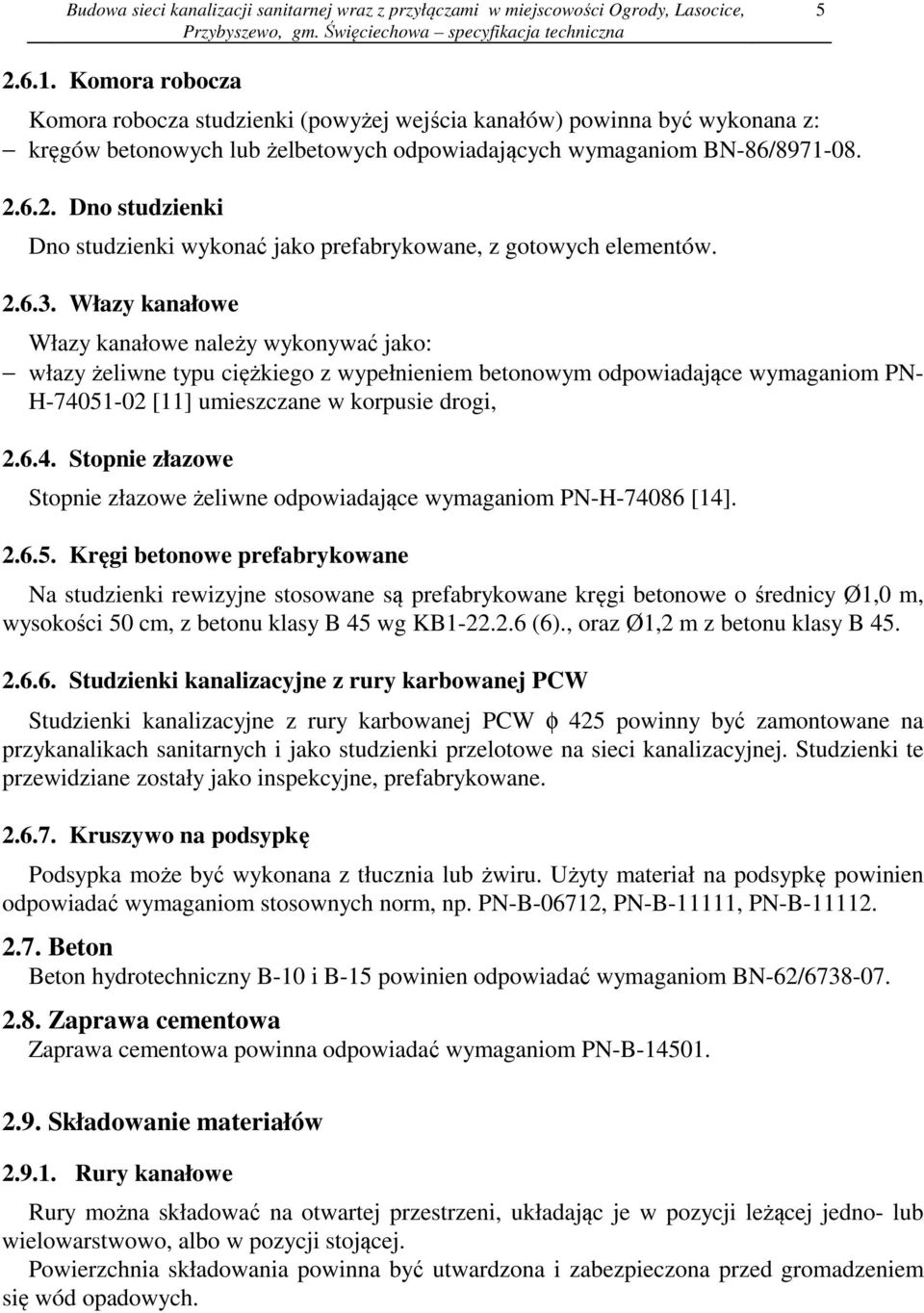

5 Komora robocza Komora robocza studzienki (powyżej wejścia kanałów) powinna być wykonana z: kręgów betonowych lub żelbetowych odpowiadających wymaganiom BN-86/ Dno studzienki Dno studzienki wykonać jako prefabrykowane, z gotowych elementów Włazy kanałowe Włazy kanałowe należy wykonywać jako: włazy żeliwne typu ciężkiego z wypełnieniem betonowym odpowiadające wymaganiom PN- H [11] umieszczane w korpusie drogi, Stopnie złazowe Stopnie złazowe żeliwne odpowiadające wymaganiom PN-H [14] Kręgi betonowe prefabrykowane Na studzienki rewizyjne stosowane są prefabrykowane kręgi betonowe o średnicy Ø1,0 m, wysokości 50 cm, z betonu klasy B 45 wg KB (6)., oraz Ø1,2 m z betonu klasy B Studzienki kanalizacyjne z rury karbowanej PCW Studzienki kanalizacyjne z rury karbowanej PCW φ 425 powinny być zamontowane na przykanalikach sanitarnych i jako studzienki przelotowe na sieci kanalizacyjnej. Studzienki te przewidziane zostały jako inspekcyjne, prefabrykowane Kruszywo na podsypkę Podsypka może być wykonana z tłucznia lub żwiru. Użyty materiał na podsypkę powinien odpowiadać wymaganiom stosownych norm, np. PN-B-06712, PN-B-11111, PN-B Beton Beton hydrotechniczny B-10 i B-15 powinien odpowiadać wymaganiom BN-62/ Zaprawa cementowa Zaprawa cementowa powinna odpowiadać wymaganiom PN-B Składowanie materiałów Rury kanałowe Rury można składować na otwartej przestrzeni, układając je w pozycji leżącej jedno- lub wielowarstwowo, albo w pozycji stojącej. Powierzchnia składowania powinna być utwardzona i zabezpieczona przed gromadzeniem się wód opadowych.

6 6 W przypadku składowania poziomego pierwszą warstwę rur należy ułożyć na podkładach drewnianych. Podobnie na podkładach drewnianych należy układać wyroby w pozycji stojącej i jeżeli powierzchnia składowania nie odpowiada ww. wymaganiom. Wykonawca jest zobowiązany układać rury według poszczególnych grup, wielkości i gatunków w sposób zapewniający stateczność oraz umożliwiający dostęp do poszczególnych stosów lub pojedynczych rur. Rury do kanalizacji ciśnieniowej należy przechowywać w położeniu poziomym na płaskim, równym podłożu, w sposób gwarantujący zabezpieczenie ich przed uszkodzeniem i opadami atmosferycznymi oraz spełnienie warunków bhp. Rury z tworzyw sztucznych (PE) należy składować w taki sposób, aby stykały się one z podłożem na całej swej długości. Można je składować na gęsto ułożonych podkładach. Wysokość sterty rur nie powinna przekraczać: rur PE 1,5 m. Składowane rury nie powinny być narażone na bezpośrednie działanie promieniowania słonecznego. Temperatura w miejscu przechowywania nie powinna przekraczać 30 o C Kręgi Kręgi można składować na powierzchni nieutwardzonej pod warunkiem, że nacisk kręgów przekazywany na grunt nie przekracza 0,5 MPa. Przy składowaniu wyrobów w pozycji wbudowania wysokość składowania nie powinna przekraczać 1,8 m. Składowanie powinno umożliwiać dostęp do poszczególnych stosów wyrobów lub pojedynczych kręgów Włazy kanałowe i stopnie Włazy kanałowe i stopnie powinny być składowane z dala od substancji działających korodująco. Włazy powinny być posegregowane wg klas. Powierzchnia składowania powinna być utwardzona i odwodniona Kruszywo Kruszywo należy składować na utwardzonym i odwodnionym podłożu w sposób zabezpieczający je przed zanieczyszczeniem i zmieszaniem z innymi rodzajami i frakcjami kruszyw. 3. SPRZĘT 3.1. Sprzęt do wykonania kanalizacji sanitarnej Wykonawca przystępujący do wykonania kanalizacji sanitarnej powinien wykazać się możliwością korzystania z następującego sprzętu: samochód dostawczy do 0,9 t, samochód skrzyniowy do 5 t, samochód skrzyniowy od 5 do 10 t, samochód samowyładowczy od 25 do 30 t, żurawi budowlanych samochodowych, koparek przedsiębiernych, koparek przedsiębiernych, spycharek kołowych lub gąsiennicowych,

7 7 sprzętu do zagęszczania gruntu, wciągarek mechanicznych. beczkowóz ciągniony 4000 dm 3, przyczepę dłużycową do 10 t, żurawie samochodowe do 4 t, od 5 do 6 t, od 7 do 10 t, wciągarkę ręczną od 3 do 5 t, wciągarkę mechaniczną z napędem elektrycznym do 1,6 t, od 3,2 do 5 t, wyciąg wolnostojący z napędem spalinowym 0,5 t, kocioł do gotowania lepiku od 50 do 100 dm 3, pojemnik do betonu do 0,75 dm 3, igłofiltry do odwadniania wykopów 4. TRANSPORT 4.1. Transport rur kanałowych Rury mogą być przewożone dowolnymi środkami transportu w sposób zabezpieczający je przed uszkodzeniem lub zniszczeniem. Wykonawca zapewni przewóz rur w pozycji poziomej wzdłuż środka transportu, z wyjątkiem rur betonowych o stosunku średnicy nominalnej do długości, większej niż 1,0 m, które należy przewozić w pozycji pionowej i tylko w jednej warstwie. Wykonawca zabezpieczy wyroby przewożone w pozycji poziomej przed przesuwaniem i przetaczaniem pod wpływem sił bezwładności występujących w czasie ruchu pojazdów. Przy wielowarstwowym układaniu rur górna warstwa nie może przewyższać ścian środka transportu o więcej niż 1/3 średnicy zewnętrznej wyrobu (rury kamionkowe nie wyżej niż 2 m). Pierwszą warstwę rur kielichowych należy układać na podkładach drewnianych, zaś poszczególne warstwy w miejscach stykania się wyrobów należy przekładać materiałem wyściółkowym (o grubości warstwy od 2 do 4 cm po ugnieceniu) Transport kręgów Transport kręgów powinien odbywać się samochodami w pozycji wbudowania lub prostopadle do pozycji wbudowania. Dla zabezpieczenia przed uszkodzeniem przewożonych elementów, Wykonawca dokona ich usztywnienia przez zastosowanie przekładek, rozporów i klinów z drewna, gumy lub innych odpowiednich materiałów. Podnoszenie i opuszczanie kręgów o średnicach 1,0 m i 1,2 m należy wykonywać za pomocą minimum trzech lin zawiesia rozmieszczonych równomiernie na obwodzie prefabrykatu. 4.3 Transport włazów kanałowych Włazy kanałowe mogą być transportowane dowolnymi środkami transportu w sposób zabezpieczony przed przemieszczaniem i uszkodzeniem. Włazy typu ciężkiego mogą być przewożone luzem, natomiast typu lekkiego należy układać na paletach po 10 szt. i łączyć taśmą stalową Transport kruszyw Kruszywa mogą być przewożone dowolnymi środkami transportu, w sposób zabezpieczający je przed zanieczyszczeniem i nadmiernym zawilgoceniem.

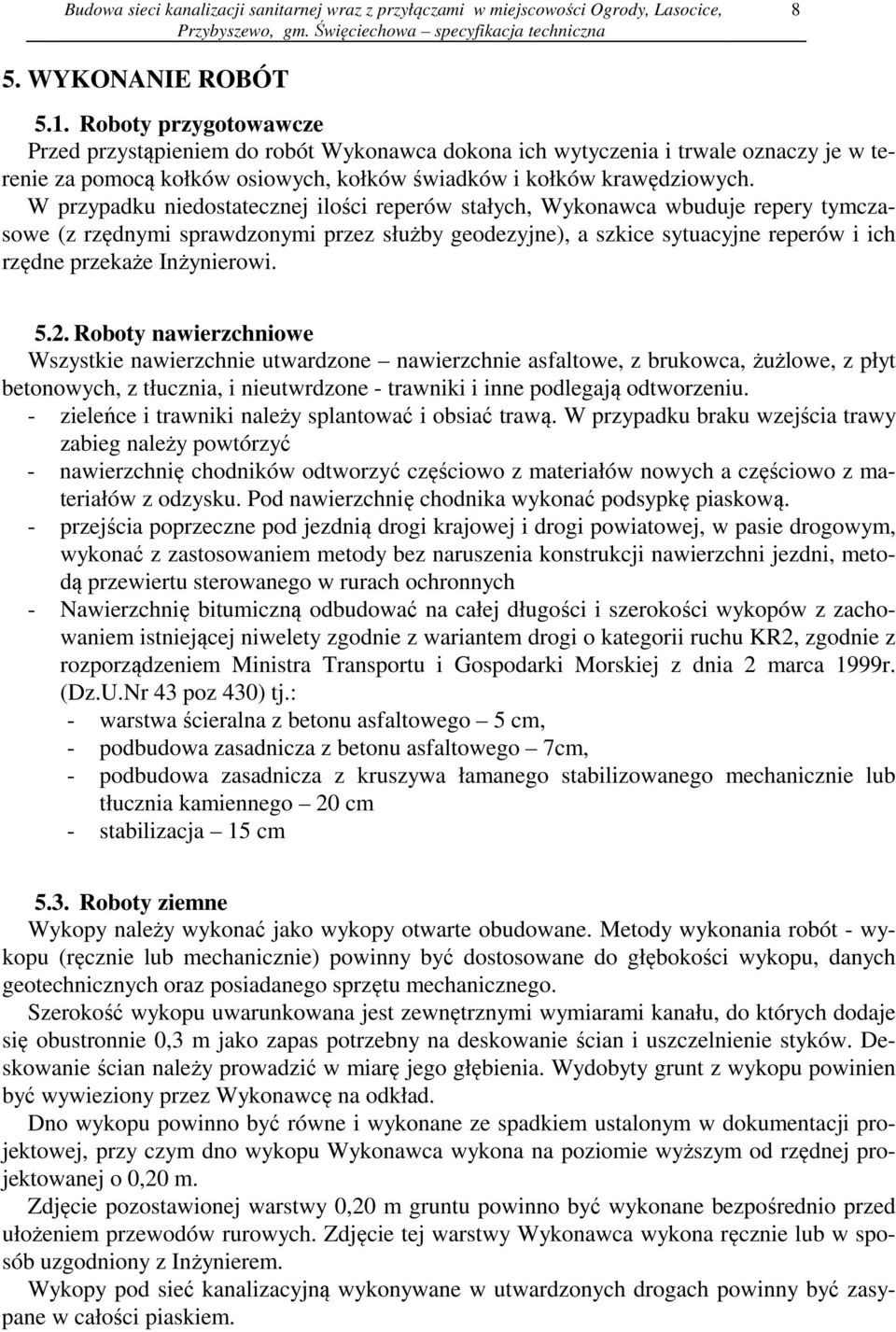

8 8 5. WYKONANIE ROBÓT 5.1. Roboty przygotowawcze Przed przystąpieniem do robót Wykonawca dokona ich wytyczenia i trwale oznaczy je w terenie za pomocą kołków osiowych, kołków świadków i kołków krawędziowych. W przypadku niedostatecznej ilości reperów stałych, Wykonawca wbuduje repery tymczasowe (z rzędnymi sprawdzonymi przez służby geodezyjne), a szkice sytuacyjne reperów i ich rzędne przekaże Inżynierowi Roboty nawierzchniowe Wszystkie nawierzchnie utwardzone nawierzchnie asfaltowe, z brukowca, żużlowe, z płyt betonowych, z tłucznia, i nieutwrdzone - trawniki i inne podlegają odtworzeniu. - zieleńce i trawniki należy splantować i obsiać trawą. W przypadku braku wzejścia trawy zabieg należy powtórzyć - nawierzchnię chodników odtworzyć częściowo z materiałów nowych a częściowo z materiałów z odzysku. Pod nawierzchnię chodnika wykonać podsypkę piaskową. - przejścia poprzeczne pod jezdnią drogi krajowej i drogi powiatowej, w pasie drogowym, wykonać z zastosowaniem metody bez naruszenia konstrukcji nawierzchni jezdni, metodą przewiertu sterowanego w rurach ochronnych - Nawierzchnię bitumiczną odbudować na całej długości i szerokości wykopów z zachowaniem istniejącej niwelety zgodnie z wariantem drogi o kategorii ruchu KR2, zgodnie z rozporządzeniem Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999r. (Dz.U.Nr 43 poz 430) tj.: - warstwa ścieralna z betonu asfaltowego 5 cm, - podbudowa zasadnicza z betonu asfaltowego 7cm, - podbudowa zasadnicza z kruszywa łamanego stabilizowanego mechanicznie lub tłucznia kamiennego 20 cm - stabilizacja 15 cm 5.3. Roboty ziemne Wykopy należy wykonać jako wykopy otwarte obudowane. Metody wykonania robót - wykopu (ręcznie lub mechanicznie) powinny być dostosowane do głębokości wykopu, danych geotechnicznych oraz posiadanego sprzętu mechanicznego. Szerokość wykopu uwarunkowana jest zewnętrznymi wymiarami kanału, do których dodaje się obustronnie 0,3 m jako zapas potrzebny na deskowanie ścian i uszczelnienie styków. Deskowanie ścian należy prowadzić w miarę jego głębienia. Wydobyty grunt z wykopu powinien być wywieziony przez Wykonawcę na odkład. Dno wykopu powinno być równe i wykonane ze spadkiem ustalonym w dokumentacji projektowej, przy czym dno wykopu Wykonawca wykona na poziomie wyższym od rzędnej projektowanej o 0,20 m. Zdjęcie pozostawionej warstwy 0,20 m gruntu powinno być wykonane bezpośrednio przed ułożeniem przewodów rurowych. Zdjęcie tej warstwy Wykonawca wykona ręcznie lub w sposób uzgodniony z Inżynierem. Wykopy pod sieć kanalizacyjną wykonywane w utwardzonych drogach powinny być zasypane w całości piaskiem.

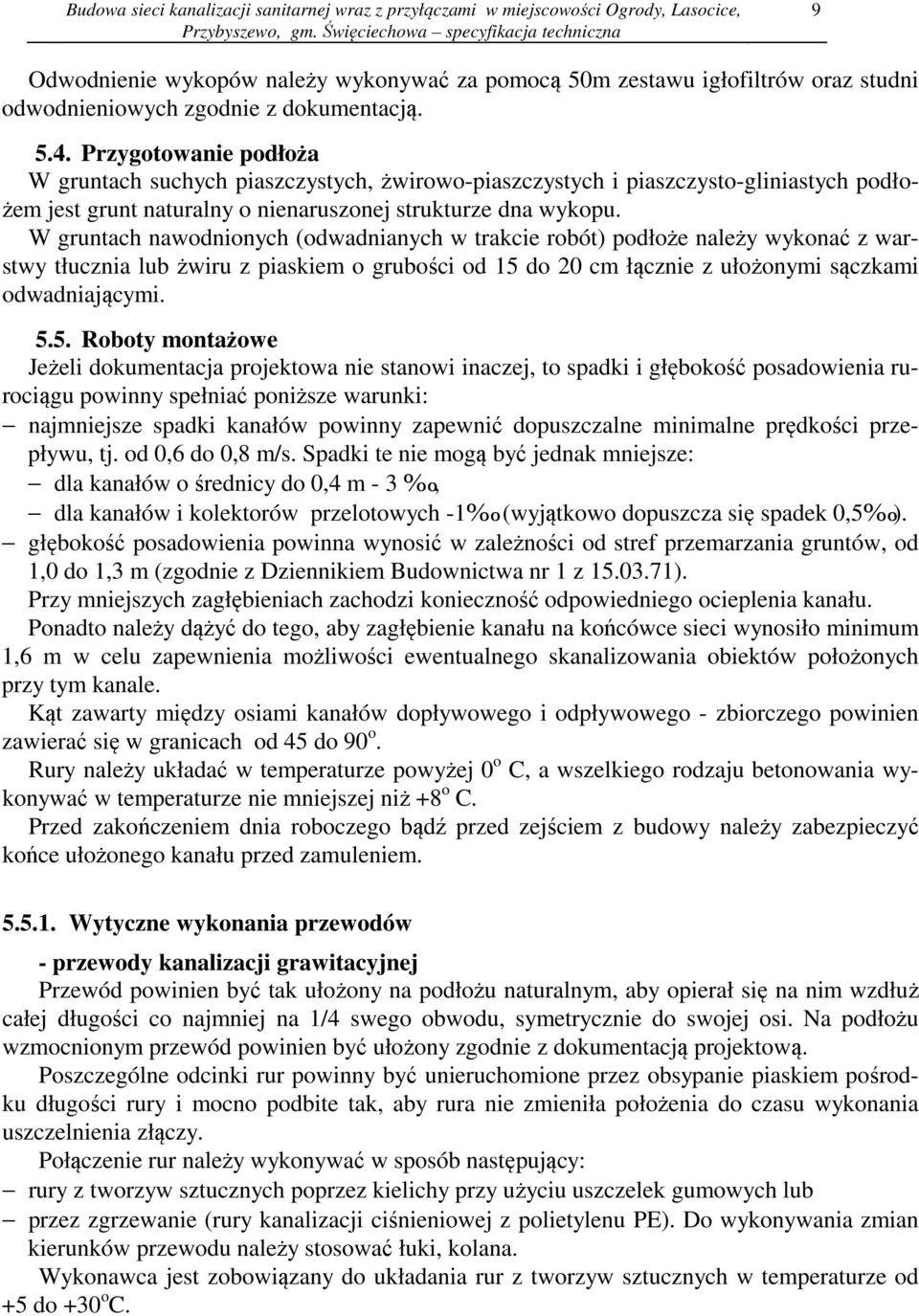

9 9 Odwodnienie wykopów należy wykonywać za pomocą 50m zestawu igłofiltrów oraz studni odwodnieniowych zgodnie z dokumentacją Przygotowanie podłoża W gruntach suchych piaszczystych, żwirowo-piaszczystych i piaszczysto-gliniastych podłożem jest grunt naturalny o nienaruszonej strukturze dna wykopu. W gruntach nawodnionych (odwadnianych w trakcie robót) podłoże należy wykonać z warstwy tłucznia lub żwiru z piaskiem o grubości od 15 do 20 cm łącznie z ułożonymi sączkami odwadniającymi Roboty montażowe Jeżeli dokumentacja projektowa nie stanowi inaczej, to spadki i głębokość posadowienia rurociągu powinny spełniać poniższe warunki: najmniejsze spadki kanałów powinny zapewnić dopuszczalne minimalne prędkości przepływu, tj. od 0,6 do 0,8 m/s. Spadki te nie mogą być jednak mniejsze: dla kanałów o średnicy do 0,4 m - 3, dla kanałów i kolektorów przelotowych -1 (wyjątkowo dopuszcza się spadek 0,5 ). głębokość posadowienia powinna wynosić w zależności od stref przemarzania gruntów, od 1,0 do 1,3 m (zgodnie z Dziennikiem Budownictwa nr 1 z ). Przy mniejszych zagłębieniach zachodzi konieczność odpowiedniego ocieplenia kanału. Ponadto należy dążyć do tego, aby zagłębienie kanału na końcówce sieci wynosiło minimum 1,6 m w celu zapewnienia możliwości ewentualnego skanalizowania obiektów położonych przy tym kanale. Kąt zawarty między osiami kanałów dopływowego i odpływowego - zbiorczego powinien zawierać się w granicach od 45 do 90 o. Rury należy układać w temperaturze powyżej 0 o C, a wszelkiego rodzaju betonowania wykonywać w temperaturze nie mniejszej niż +8 o C. Przed zakończeniem dnia roboczego bądź przed zejściem z budowy należy zabezpieczyć końce ułożonego kanału przed zamuleniem Wytyczne wykonania przewodów - przewody kanalizacji grawitacyjnej Przewód powinien być tak ułożony na podłożu naturalnym, aby opierał się na nim wzdłuż całej długości co najmniej na 1/4 swego obwodu, symetrycznie do swojej osi. Na podłożu wzmocnionym przewód powinien być ułożony zgodnie z dokumentacją projektową. Poszczególne odcinki rur powinny być unieruchomione przez obsypanie piaskiem pośrodku długości rury i mocno podbite tak, aby rura nie zmieniła położenia do czasu wykonania uszczelnienia złączy. Połączenie rur należy wykonywać w sposób następujący: rury z tworzyw sztucznych poprzez kielichy przy użyciu uszczelek gumowych lub przez zgrzewanie (rury kanalizacji ciśnieniowej z polietylenu PE). Do wykonywania zmian kierunków przewodu należy stosować łuki, kolana. Wykonawca jest zobowiązany do układania rur z tworzyw sztucznych w temperaturze od +5 do +30 o C.

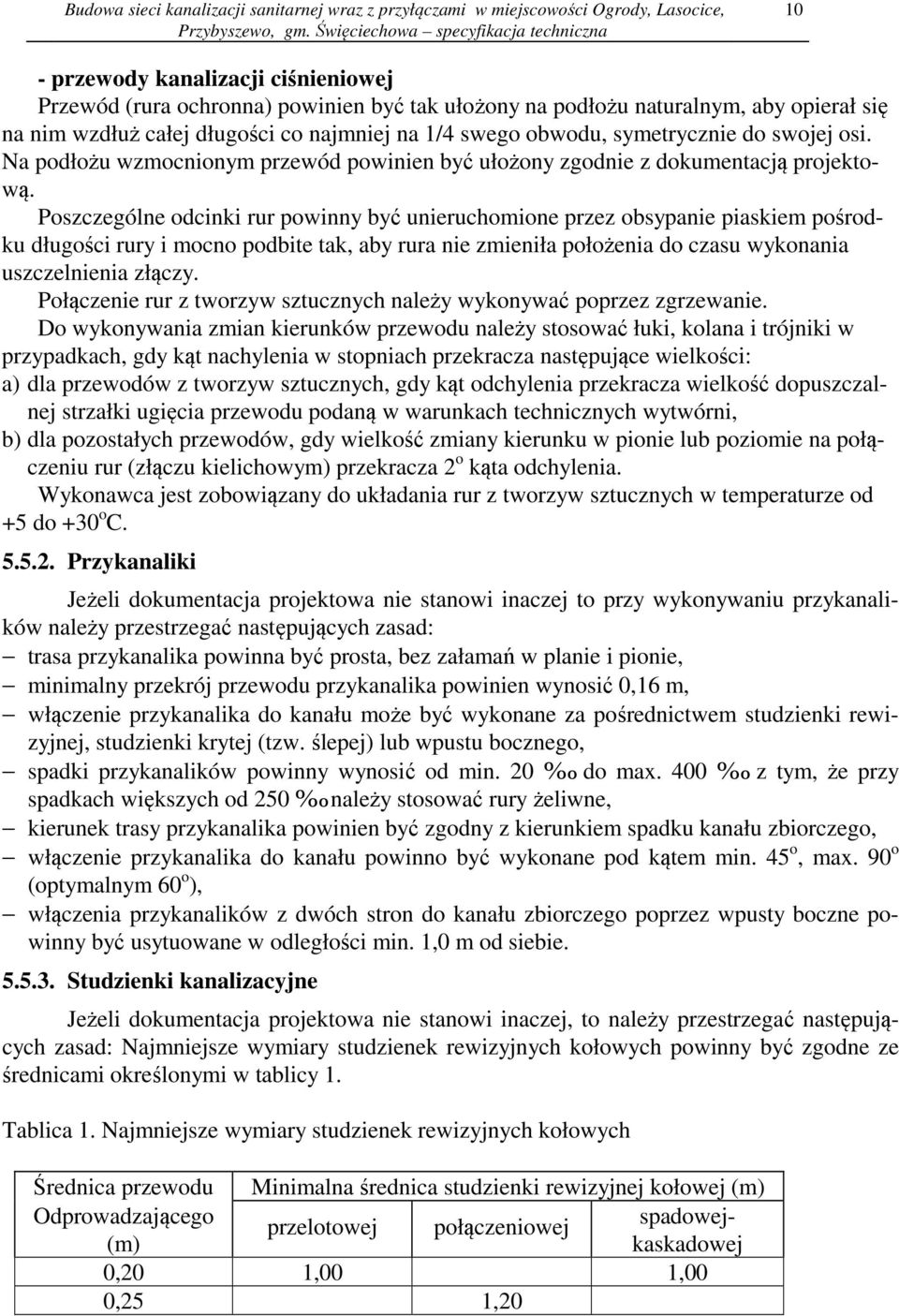

10 10 - przewody kanalizacji ciśnieniowej Przewód (rura ochronna) powinien być tak ułożony na podłożu naturalnym, aby opierał się na nim wzdłuż całej długości co najmniej na 1/4 swego obwodu, symetrycznie do swojej osi. Na podłożu wzmocnionym przewód powinien być ułożony zgodnie z dokumentacją projektową. Poszczególne odcinki rur powinny być unieruchomione przez obsypanie piaskiem pośrodku długości rury i mocno podbite tak, aby rura nie zmieniła położenia do czasu wykonania uszczelnienia złączy. Połączenie rur z tworzyw sztucznych należy wykonywać poprzez zgrzewanie. Do wykonywania zmian kierunków przewodu należy stosować łuki, kolana i trójniki w przypadkach, gdy kąt nachylenia w stopniach przekracza następujące wielkości: a) dla przewodów z tworzyw sztucznych, gdy kąt odchylenia przekracza wielkość dopuszczalnej strzałki ugięcia przewodu podaną w warunkach technicznych wytwórni, b) dla pozostałych przewodów, gdy wielkość zmiany kierunku w pionie lub poziomie na połączeniu rur (złączu kielichowym) przekracza 2 o kąta odchylenia. Wykonawca jest zobowiązany do układania rur z tworzyw sztucznych w temperaturze od +5 do +30 o C Przykanaliki Jeżeli dokumentacja projektowa nie stanowi inaczej to przy wykonywaniu przykanalików należy przestrzegać następujących zasad: trasa przykanalika powinna być prosta, bez załamań w planie i pionie, minimalny przekrój przewodu przykanalika powinien wynosić 0,16 m, włączenie przykanalika do kanału może być wykonane za pośrednictwem studzienki rewizyjnej, studzienki krytej (tzw. ślepej) lub wpustu bocznego, spadki przykanalików powinny wynosić od min. 20 do max. 400 z tym, że przy spadkach większych od 250 należy stosować rury żeliwne, kierunek trasy przykanalika powinien być zgodny z kierunkiem spadku kanału zbiorczego, włączenie przykanalika do kanału powinno być wykonane pod kątem min. 45 o, max. 90 o (optymalnym 60 o ), włączenia przykanalików z dwóch stron do kanału zbiorczego poprzez wpusty boczne powinny być usytuowane w odległości min. 1,0 m od siebie Studzienki kanalizacyjne Jeżeli dokumentacja projektowa nie stanowi inaczej, to należy przestrzegać następujących zasad: Najmniejsze wymiary studzienek rewizyjnych kołowych powinny być zgodne ze średnicami określonymi w tablicy 1. Tablica 1. Najmniejsze wymiary studzienek rewizyjnych kołowych Średnica przewodu Odprowadzającego (m) Minimalna średnica studzienki rewizyjnej kołowej (m) przelotowej połączeniowej spadowejkaskadowej 0,20 1,00 1,00 0,25 1,20

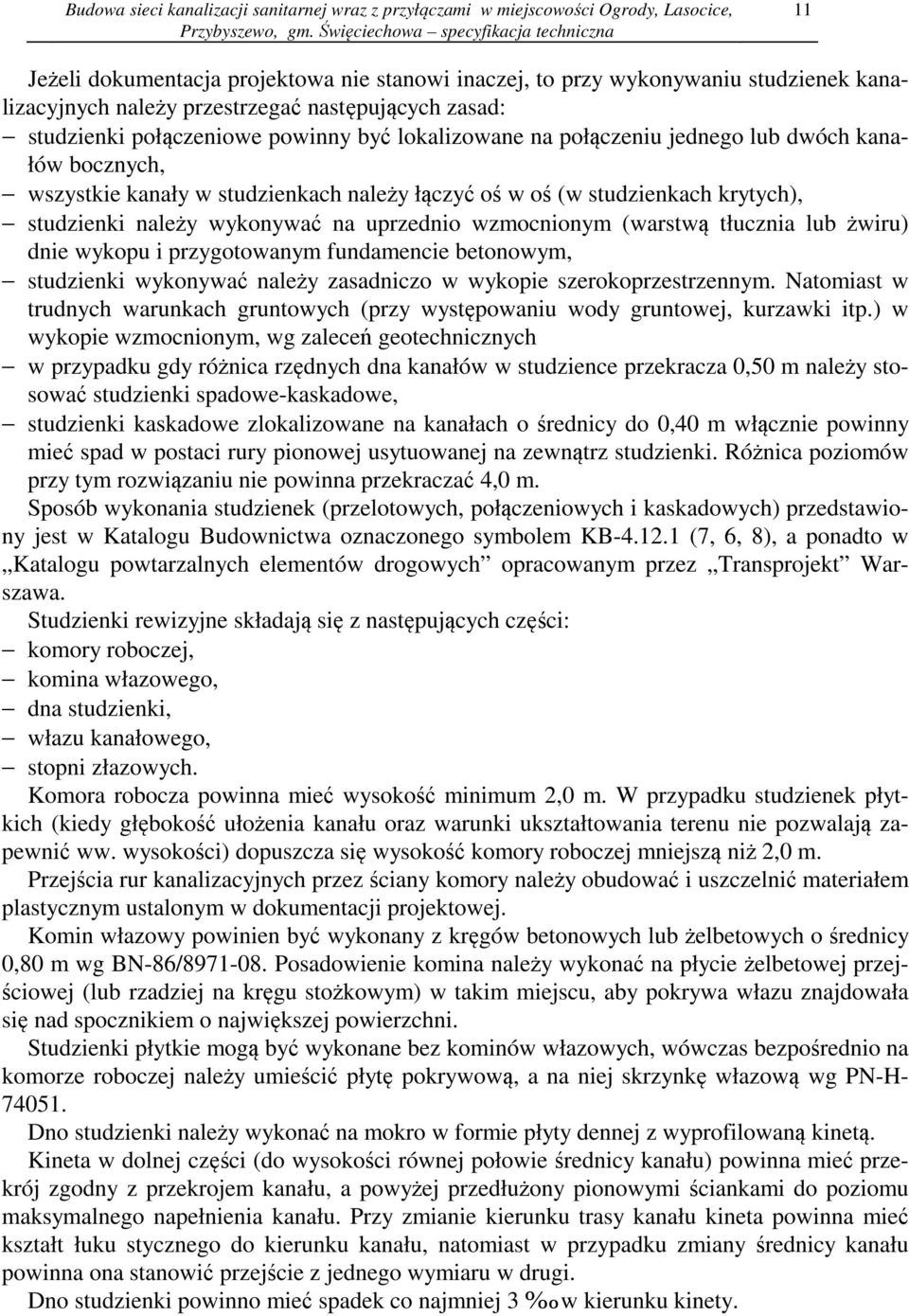

11 11 Jeżeli dokumentacja projektowa nie stanowi inaczej, to przy wykonywaniu studzienek kanalizacyjnych należy przestrzegać następujących zasad: studzienki połączeniowe powinny być lokalizowane na połączeniu jednego lub dwóch kanałów bocznych, wszystkie kanały w studzienkach należy łączyć oś w oś (w studzienkach krytych), studzienki należy wykonywać na uprzednio wzmocnionym (warstwą tłucznia lub żwiru) dnie wykopu i przygotowanym fundamencie betonowym, studzienki wykonywać należy zasadniczo w wykopie szerokoprzestrzennym. Natomiast w trudnych warunkach gruntowych (przy występowaniu wody gruntowej, kurzawki itp.) w wykopie wzmocnionym, wg zaleceń geotechnicznych w przypadku gdy różnica rzędnych dna kanałów w studzience przekracza 0,50 m należy stosować studzienki spadowe-kaskadowe, studzienki kaskadowe zlokalizowane na kanałach o średnicy do 0,40 m włącznie powinny mieć spad w postaci rury pionowej usytuowanej na zewnątrz studzienki. Różnica poziomów przy tym rozwiązaniu nie powinna przekraczać 4,0 m. Sposób wykonania studzienek (przelotowych, połączeniowych i kaskadowych) przedstawiony jest w Katalogu Budownictwa oznaczonego symbolem KB (7, 6, 8), a ponadto w Katalogu powtarzalnych elementów drogowych opracowanym przez Transprojekt Warszawa. Studzienki rewizyjne składają się z następujących części: komory roboczej, komina włazowego, dna studzienki, włazu kanałowego, stopni złazowych. Komora robocza powinna mieć wysokość minimum 2,0 m. W przypadku studzienek płytkich (kiedy głębokość ułożenia kanału oraz warunki ukształtowania terenu nie pozwalają zapewnić ww. wysokości) dopuszcza się wysokość komory roboczej mniejszą niż 2,0 m. Przejścia rur kanalizacyjnych przez ściany komory należy obudować i uszczelnić materiałem plastycznym ustalonym w dokumentacji projektowej. Komin włazowy powinien być wykonany z kręgów betonowych lub żelbetowych o średnicy 0,80 m wg BN-86/ Posadowienie komina należy wykonać na płycie żelbetowej przejściowej (lub rzadziej na kręgu stożkowym) w takim miejscu, aby pokrywa włazu znajdowała się nad spocznikiem o największej powierzchni. Studzienki płytkie mogą być wykonane bez kominów włazowych, wówczas bezpośrednio na komorze roboczej należy umieścić płytę pokrywową, a na niej skrzynkę włazową wg PN-H Dno studzienki należy wykonać na mokro w formie płyty dennej z wyprofilowaną kinetą. Kineta w dolnej części (do wysokości równej połowie średnicy kanału) powinna mieć przekrój zgodny z przekrojem kanału, a powyżej przedłużony pionowymi ściankami do poziomu maksymalnego napełnienia kanału. Przy zmianie kierunku trasy kanału kineta powinna mieć kształt łuku stycznego do kierunku kanału, natomiast w przypadku zmiany średnicy kanału powinna ona stanowić przejście z jednego wymiaru w drugi. Dno studzienki powinno mieć spadek co najmniej 3 w kierunku kinety.

12 12 Studzienki usytuowane w korpusach drogi (lub innych miejscach narażonych na obciążenia dynamiczne) powinny mieć właz typu ciężkiego wg PN-H W innych przypadkach można stosować włazy typu lekkiego wg PN-H Poziom włazu w powierzchni utwardzonej powinien być z nią równy, natomiast w trawnikach i zieleńcach górna krawędź włazu powinna znajdować się na wysokości min. 8 cm ponad poziomem terenu. W ścianie komory roboczej oraz komina włazowego należy zamontować mijankowo stopnie złazowe w dwóch rzędach, w odległościach pionowych 0,30 m i w odległości poziomej osi stopni 0,30 m Izolacje Rury betonowe i żelbetowe użyte do budowy kanalizacji powinny być zabezpieczone przed korozją, zgodnie z zasadami zawartymi w Instrukcji zabezpieczania przed korozją konstrukcji betonowych opracowanej przez Instytut Techniki Budowlanej w 1986r. Zabezpieczenie rur kanałowych polega na powleczeniu ich zewnętrznej i wewnętrznej powierzchni warstwą izolacyjną asfaltową, posiadającą aprobatę techniczną, wydaną przez upoważnioną jednostkę. Studzienki zabezpiecza się przez posmarowanie z zewnątrz izolacją bitumiczną. Dopuszcza się stosowanie innego środka izolacyjnego uzgodnionego z Inżynierem. W środowisku słabo agresywnym, niezależnie od czynnika agresji, studzienki należy zabezpieczyć przez zagruntowanie izolacją asfaltową oraz trzykrotne posmarowanie lepikiem asfaltowym stosowanym na gorąco wg PN-C W środowisku silnie agresywnym (z uwagi na dużą różnorodność i bardzo duży przedział natężenia czynnika agresji) sposób zabezpieczenia rur przed korozją Wykonawca uzgodni z Inżynierem Przepompownie ścieków Jeżeli dokumentacja projektowa nie stanowi inaczej, to należy przestrzegać następujących zasad: Wymiar przepompowni ścieków kołowych powinien być zgodny z doborem w projekcie podstawowym i wynosi φ 1,2 m oraz φ 1,5 m. Jeżeli dokumentacja projektowa nie stanowi inaczej, to przy wykonywaniu przepompowni ścieków należy przestrzegać następujących zasad: studzienki należy wykonywać na uprzednio wzmocnionym (warstwą tłucznia lub żwiru) dnie wykopu i przygotowanym fundamencie betonowym, studzienki wykonywać należy zasadniczo w wykopie szerokoprzestrzennym. Natomiast w trudnych warunkach gruntowych (przy występowaniu wody gruntowej, kurzawki itp.) w wykopie wzmocnionym, wg zaleceń geotechnicznych. Przejścia rur kanalizacyjnych przez ściany komory należy obudować i uszczelnić materiałem plastycznym ustalonym w dokumentacji projektowej. Przepompownie ścieków należy ogrodzić trwale, przewidzieć drogę dojazdową i oświetlenie.

13 Zasypanie wykopów i ich zagęszczenie Zasypywanie rur w wykopie należy prowadzić warstwami grubości 20 cm z jednoczesnym zagęszczeniem gruntu zasypowego. Należy uzyskać stopień zagęszczenia gruntu zasypowego i podbudowy zgodnie z PN-S-02205" Drogi samochodowe. Roboty ziemne". Materiał zasypkowy powinien być równomiernie układany i zagęszczany po obu stronach przewodu. Rodzaj gruntu do zasypywania wykopów Wykonawca uzgodni z Inżynierem. 6. Kontrola jakości robót 6.1. Kontrola, pomiary i badania Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien wykonać badania materiałów do betonu i zapraw i ustalić receptę Kontrola, pomiary i badania w czasie robót Wykonawca jest zobowiązany do stałej i systematycznej kontroli prowadzonych robót w zakresie i z częstotliwością określoną w niniejszej OST i zaakceptowaną przez Inżyniera. W szczególności kontrola powinna obejmować: sprawdzenie rzędnych założonych ław celowniczych w nawiązaniu do podanych stałych punktów wysokościowych z dokładnością do 1 cm, badanie zabezpieczenia wykopów przed zalaniem wodą, badanie i pomiary szerokości, grubości i zagęszczenia wykonanej warstwy podłoża z kruszywa mineralnego lub betonu, badanie odchylenia osi kolektora, sprawdzenie zgodności z dokumentacją projektową założenia przewodów i studzienek, badanie odchylenia spadku kolektora sanitarnego, sprawdzenie prawidłowości ułożenia przewodów, sprawdzenie prawidłowości uszczelniania przewodów, badanie wskaźników zagęszczenia poszczególnych warstw zasypu, sprawdzenie rzędnych posadowienia studzienek ściekowych (kratek) i pokryw włazowych, sprawdzenie zabezpieczenia przed korozją Dopuszczalne tolerancje i wymagania odchylenie odległości krawędzi wykopu w dnie od ustalonej w planie osi wykopu nie powinno wynosić więcej niż ± 5 cm, odchylenie wymiarów w planie nie powinno być większe niż 0,1 m, odchylenie grubości warstwy podłoża nie powinno przekraczać ± 3 cm, odchylenie szerokości warstwy podłoża nie powinno przekraczać ± 5 cm, odchylenie kolektora rurowego w planie, odchylenie odległości osi ułożonego kolektora od osi przewodu ustalonej na ławach celowniczych nie powinna przekraczać ± 5 mm, odchylenie spadku ułożonego kolektora od przewidzianego w projekcie nie powinno przekraczać -5% projektowanego spadku (przy zmniejszonym spadku) i +10% projektowanego spadku (przy zwiększonym spadku),

14 14 wskaźnik zagęszczenia zasypki wykopów określony w trzech miejscach na długości 100 m powinien być zgodny z pkt 5.5.9, 7. OBMIAR ROBÓT 7.1. Jednostka obmiarowa Jednostką obmiarową jest m (metr) wykonanej i odebranej kanalizacji. 8. ODBIÓR ROBÓT 8.1. Odbiór robót zanikających i ulegających zakryciu Odbiorowi robót zanikających i ulegających zakryciu podlegają: roboty montażowe wykonania rur kanałowych i przykanalika, wykonane studzienki kanalizacyjne, wykonane komory, wykonana izolacja, próby szczelności, zasypany zagęszczony wykop. Odbiór robót zanikających powinien być dokonany w czasie umożliwiającym wykonanie korekt i poprawek, bez hamowania ogólnego postępu robót. Długość odcinka robót ziemnych poddana odbiorowi nie powinna być mniejsza od 50 m. 9. PODSTAWA PŁATNOŚCI 9.1. Cena jednostki obmiarowej Cena 1 m wykonanej i odebranej kanalizacji obejmuje: oznakowanie robót, dostawę materiałów, wykonanie robót przygotowawczych, wykonanie wykopu w gruncie kat. I-IV wraz z umocnieniem ścian wykopu i jego odwodnienie, przygotowanie podłoża i fundamentu, wykonanie wylotu kolektora, ułożenie przewodów kanalizacyjnych, przykanalików, studni, studzienek rewizyjnych, wykonanie izolacji rur i studzienek, wykonanie zabezpieczeń przewodu przy przejściu pod drogami (rur ochronnych wraz z uszczelnieniem), wykonanie studzienek, przeprowadzenie próby szczelności, wykonanie izolacji rur, zasypanie wykopu wraz z jego zagęszczeniem, doprowadzenie terenu do stanu pierwotnego, pomiary i badania.

15 PRZEPISY ZWIĄZANE Normy 1. PN-B PN-B PN-B PN-B PN-B PN-B PN-B PN-C PN-H PN-H PN-H PN-H BN-88/ Kruszywa mineralne do betonu Wyroby kanalizacyjne kamionkowe. Rury i kształtki. Wymagania i badania Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Żwir i mieszanka Kruszywa mineralne. Kruszywa łamane do nawierzchni drogowych Cegła pełna wypalana z gliny kanalizacyjna Kamionkowe rury i kształtki kanalizacyjne. Kształty i wymiary Zaprawy budowlane zwykłe Lepik asfaltowy bez wypełniaczy stosowany na gorąco Włazy kanałowe. Ogólne wymagania i badania Włazy kanałowe. Klasa A (włazy typu lekkiego) Włazy kanałowe. Klasy B, C, D (włazy typu ciężkiego) Stopnie żeliwne do studzienek kontrolnych Cement. Transport i przechowywanie 14. BN-62/ ,04, 07 Beton hydrotechniczny 15. BN-86/ , 01 Rury bezciśnieniowe. Kielichowe rury betonowe i żelbetowe Wipro 16. BN-86/ Rury bezciśnieniowe. Rury betonowe i żelbetowe 17. BN-86/ Prefabrykaty budowlane z betonu. Kręgi betonowe i żelbetowe. 18. PN-B-10729:1999 Knalizacja. Studzienki kanalizacyjne Inne dokumenty 19. Katalog budownictwa KB (6) Studzienki połączeniowe (lipiec 1980) KB (7) Studzienki przelotowe (lipiec 1980) KB (8) Studzienki spadowe (lipiec 1980) KB (11) Studzienki ślepe (lipiec 1980)
