1 24 listopada 2014 Szkolenie nr 2 Przygotowanie: Hafele Polska / Magdalena Dymek, Tomasz Sowiński

2 Systemy szuflad Nova Pro Opinia Pana Jarka Zgody stosującego szuflady Nova Pro: Szufladę Grass Nova Pro łatwiej się montuje, oblicza się wymiary ( taki sam wymiar szerokości co dna), można tył szuflady zrobić wyższy i dopasować do frontu relingami ( nie trzeba dawać podwójnych mocowań tylnych jak u konkurencji). Łatwo się mocuje front. Ma lepszą regulację, szuflada ma większe obciążenie, płynnie i ciszej chodzi. Moi klienci mając porównanie - wybierają Grass Nova Pro, to chyba coś świadczy o tych szufladach! 2

3 System szuflad dwuściennych W niniejszym szkoleniu przedstawimy Państwu podstawowe informacje o systemie szuflad Nova Pro renomowanej, austriackiej firmy Grass. Dowiedz się! jakie zalety cechują szufladę Nova Pro? jak Nova Pro wypada w porównaniu z popularnymi szufladami innych producentów? jak dobierać szuflady, aby osiągnąć jak najwyższy zysk? jakie argumenty wykorzystać w rozmowie z Klientem? Dla pierwszych 20 osób, które rozwiążą test w prezencie zegarek męski LCD! 3

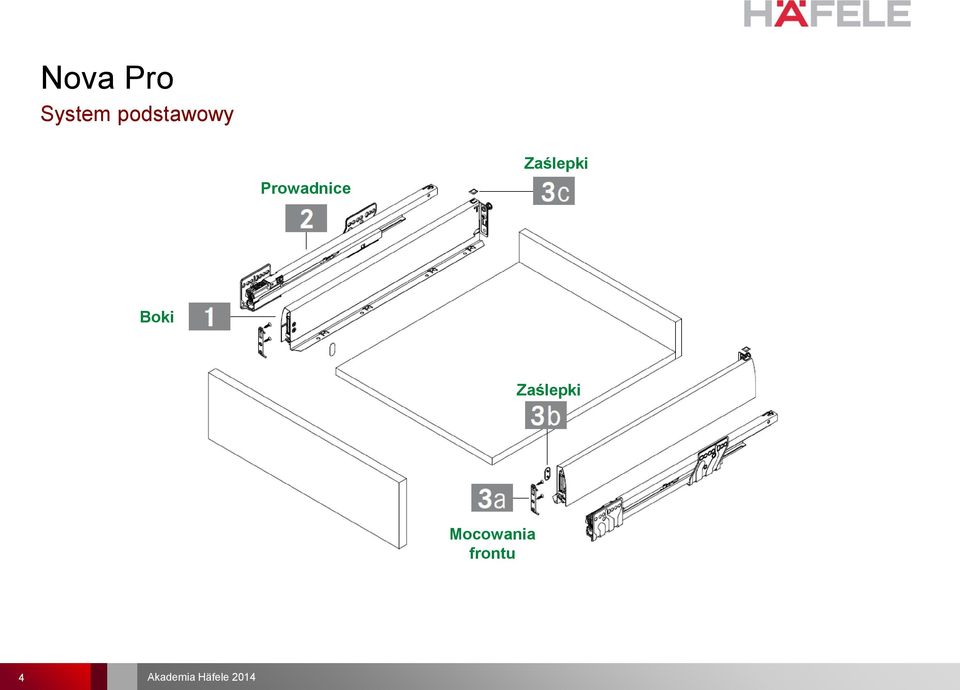

4 System podstawowy Prowadnice Zaślepki Boki Zaślepki Mocowania frontu 4

5 BOKI SZUFLAD 5

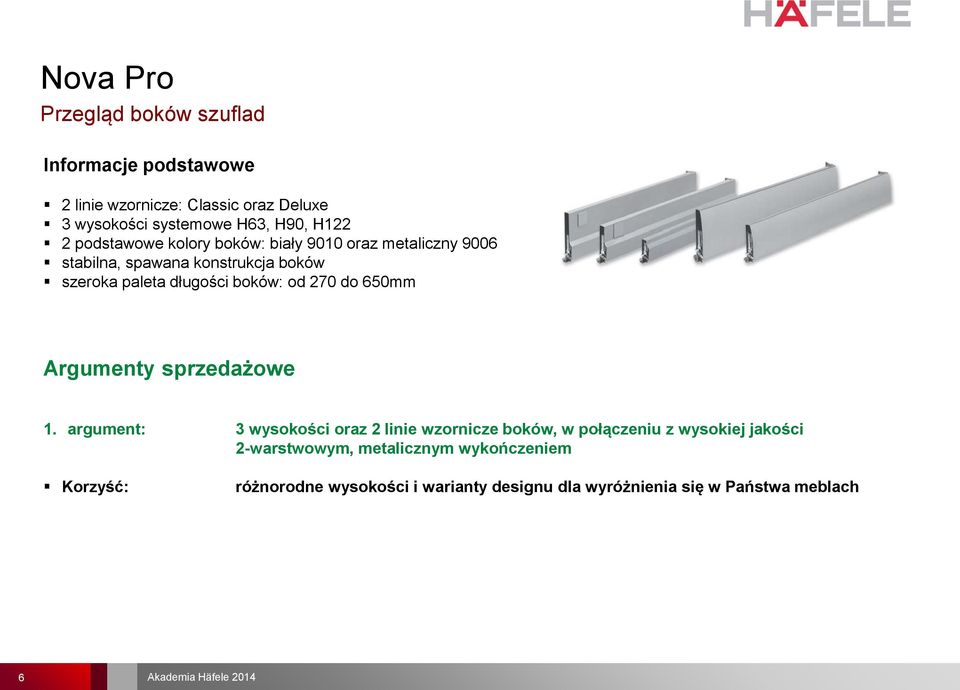

6 Przegląd boków szuflad Informacje podstawowe 2 linie wzornicze: Classic oraz Deluxe 3 wysokości systemowe H63, H90, H122 2 podstawowe kolory boków: biały 9010 oraz metaliczny 9006 stabilna, spawana konstrukcja boków szeroka paleta długości boków: od 270 do 650mm Argumenty sprzedażowe 1. argument: 3 wysokości oraz 2 linie wzornicze boków, w połączeniu z wysokiej jakości 2-warstwowym, metalicznym wykończeniem Korzyść: różnorodne wysokości i warianty designu dla wyróżnienia się w Państwa meblach 6

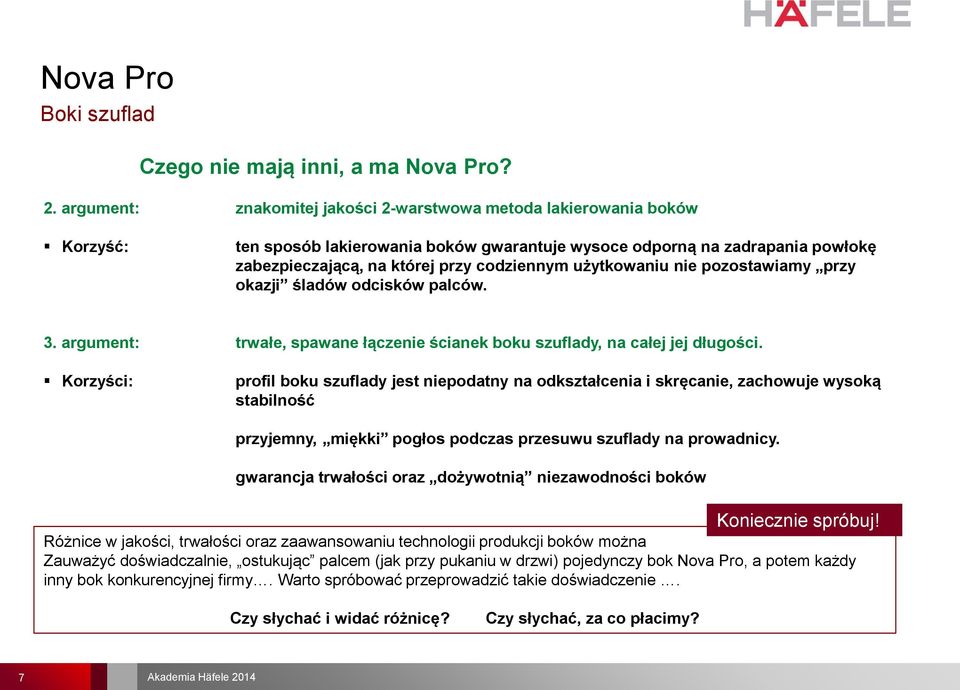

7 Boki szuflad Czego nie mają inni, a ma Nova Pro? 2. argument: znakomitej jakości 2-warstwowa metoda lakierowania boków Korzyść: ten sposób lakierowania boków gwarantuje wysoce odporną na zadrapania powłokę zabezpieczającą, na której przy codziennym użytkowaniu nie pozostawiamy przy okazji śladów odcisków palców. 3. argument: trwałe, spawane łączenie ścianek boku szuflady, na całej jej długości. Korzyści: profil boku szuflady jest niepodatny na odkształcenia i skręcanie, zachowuje wysoką stabilność przyjemny, miękki pogłos podczas przesuwu szuflady na prowadnicy. gwarancja trwałości oraz dożywotnią niezawodności boków Koniecznie spróbuj! Różnice w jakości, trwałości oraz zaawansowaniu technologii produkcji boków można Zauważyć doświadczalnie, ostukując palcem (jak przy pukaniu w drzwi) pojedynczy bok Nova Pro, a potem każdy inny bok konkurencyjnej firmy. Warto spróbować przeprowadzić takie doświadczenie. Czy słychać i widać różnicę? Czy słychać, za co płacimy? 7

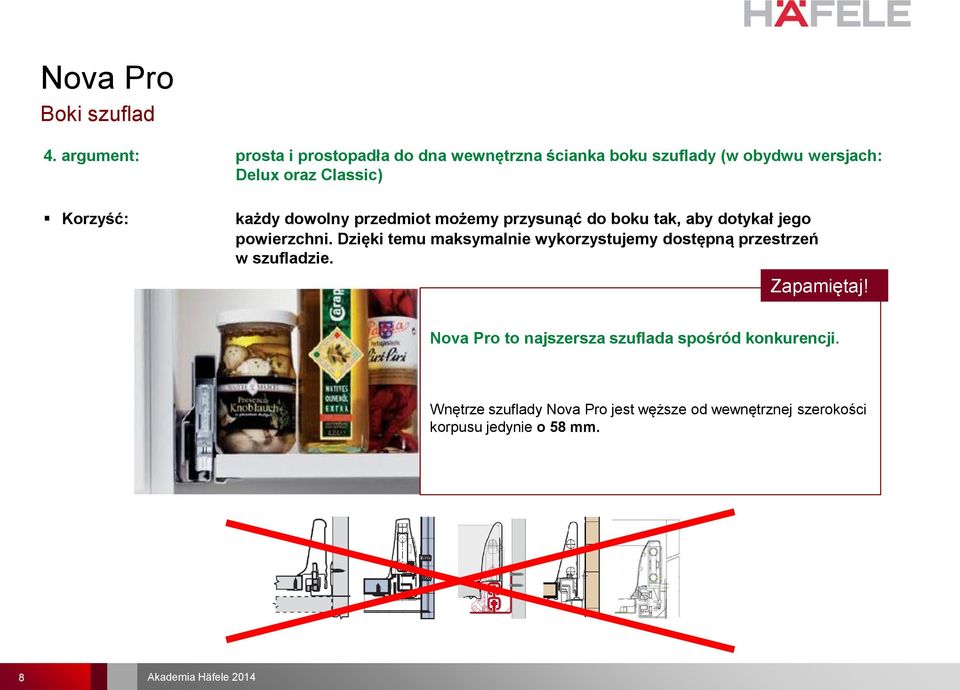

8 Boki szuflad 4. argument: prosta i prostopadła do dna wewnętrzna ścianka boku szuflady (w obydwu wersjach: Delux oraz Classic) Korzyść: każdy dowolny przedmiot możemy przysunąć do boku tak, aby dotykał jego powierzchni. Dzięki temu maksymalnie wykorzystujemy dostępną przestrzeń w szufladzie. Zapamiętaj! Nova Pro to najszersza szuflada spośród konkurencji. Wnętrze szuflady Nova Pro jest węższe od wewnętrznej szerokości korpusu jedynie o 58 mm. 8

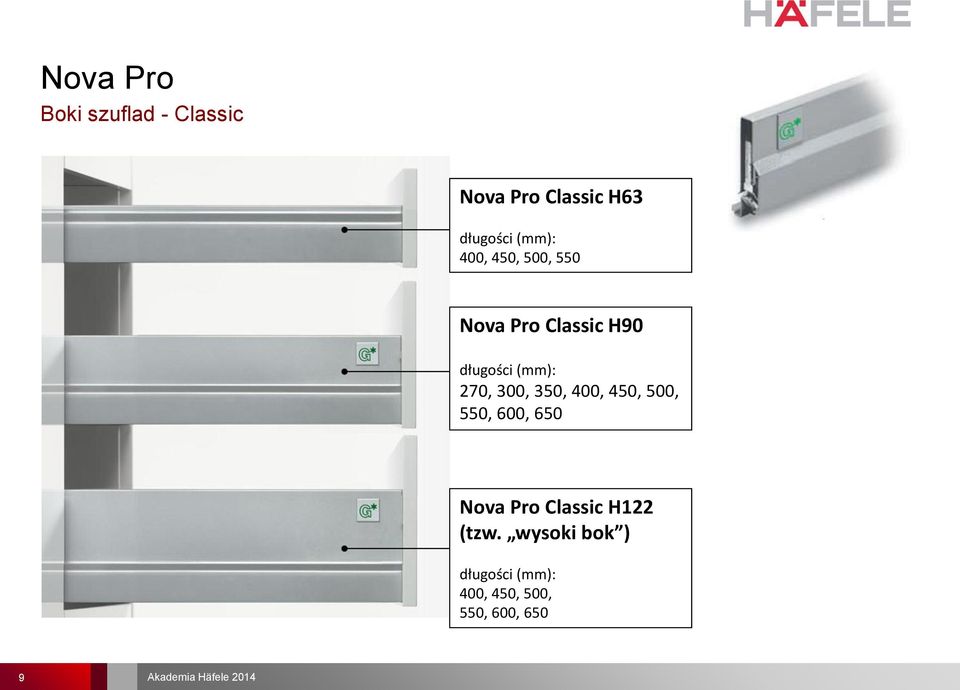

9 Boki szuflad - Classic Nova Pro Classic H63 długości (mm): 400, 450, 500, 550 Nova Pro Classic H90 długości (mm): 270, 300, 350, 400, 450, 500, 550, 600, 650 Nova Pro Classic H122 (tzw. wysoki bok ) długości (mm): 400, 450, 500, 550, 600, 650 9

10 Boki szuflad - Deluxe Nova Pro Deluxe H90 Długości (mm) 270, 300, 350, 400, 450, 500, 550, 600, 650 Nova Pro Deluxe H122 (tzw. wysoki bok ) Długości (mm) 350, 400, 450, 500, 550, 600,

11 Boki szuflad - Deluxe Nova Pro Crystal Deluxe Długości (mm) 300, 350, 400, 450, 500, 550, 600,

12 Boki szuflady Zwróć uwagę! Popularna linia boków DELUX różni się od wersji Classic zaokrąglonym, opływowym kształtem zewnętrznej ścianki boku i jest aktualnie bardziej popularną wersją szuflad Grass. Obydwie wersje dostępne są w wysokościach H90 oraz H122, a wersja Classic dodatkowo w wysokości H63. bok DELUXE H90 bok Classic H90 12

13 PROWADNICE 13

14 Prowadnice Informacje podstawowe zintegrowany w prowadnicy system Soft-close (system tłumienia domknięcia bazujący na powietrzu jako medium amortyzującym) dopuszczalne obciążenie: 40 kg w długościach prowadnic mm - podstawowa wersja prowadnicy 70 kg w długościach prowadnic mm uniwersalna prowadnica Nova Pro - przystosowana do boków Delux oraz Classic doskonałe właściwości eksploatacyjne i ponadstandardowa kultura pracy Czego nie mają inni, a ma Nova Pro? 5. argument: technologia tłumienia domykania bazująca na powietrzu jako medium amortyzującym 6. argument: największa wśród konkurentów stabilność boczna prowadnicy 7. argument: najniższe wśród konkurentów wartości ugięcia prowadnicy przy wysuwaniu 8. argument: podstawowa prowadnica z dopuszczalnym obciążeniem 40 kg 14

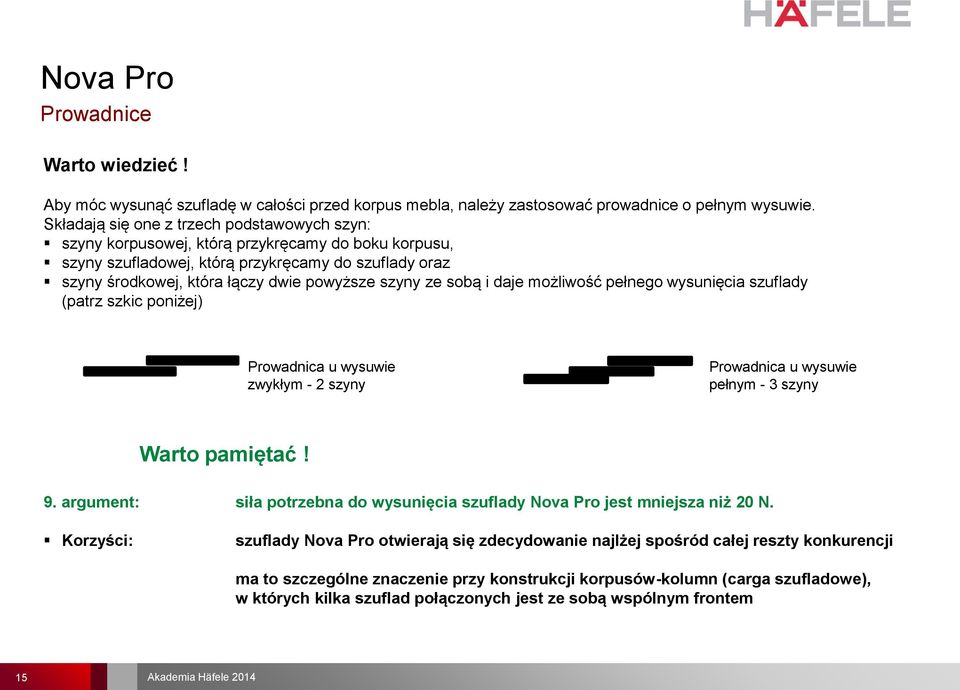

15 Prowadnice Warto wiedzieć! Aby móc wysunąć szufladę w całości przed korpus mebla, należy zastosować prowadnice o pełnym wysuwie. Składają się one z trzech podstawowych szyn: szyny korpusowej, którą przykręcamy do boku korpusu, szyny szufladowej, którą przykręcamy do szuflady oraz szyny środkowej, która łączy dwie powyższe szyny ze sobą i daje możliwość pełnego wysunięcia szuflady (patrz szkic poniżej) Prowadnica u wysuwie zwykłym - 2 szyny Prowadnica u wysuwie pełnym - 3 szyny Warto pamiętać! 9. argument: siła potrzebna do wysunięcia szuflady Nova Pro jest mniejsza niż 20 N. Korzyści: szuflady Nova Pro otwierają się zdecydowanie najlżej spośród całej reszty konkurencji ma to szczególne znaczenie przy konstrukcji korpusów-kolumn (carga szufladowe), w których kilka szuflad połączonych jest ze sobą wspólnym frontem 15

16 Prowadnice Warto wiedzieć! Większość konkurencyjnych prowadnic o pełnym wysuwie nie posiada funkcji synchronizacji wysuwu. Jakie ma to znaczenie? Przy wysuwaniu szuflady bez synchronizacji wysuwu najpierw wprawiamy w ruch szynę szufladową. Po mniej więcej 1/3 drogi wysunięcia zaczepia ona i dopiero od tego momentu ciągnie ze sobą szynę środkową, umożliwiając pełne wysunięcie się całej szuflady. Słyszalny jest wtedy charakterystyczny odgłos tzw. uderzenia pośredniego. Prowadnice bez synchronizacji charakteryzują się znacznie mniejszą stabilnością boczną oraz zdecydowanie słabszym rozłożeniem ciężaru na wysuwanej prowadnicy. Prowadnice bez zintegrowanej synchronizacji wymagają stosowania oddzielnego, prętowego synchronizatora wysuwu. Zaleca się wtedy jego stosowanie w szufladach o szerokości od 600mm. Licz zysk! System synchronizacji wysuwu prowadnic Nova Pro działa niezawodnie również przy maksymalnym obciążeniu szuflady. Taką skutecznością działania nie mogą pochwalić się żadne z konkurencyjnych systemów często spotykaną w chińskich systemach usterką są pękające przy dużych obciążeniach kółka zębate. 16

17 Prowadnice Warto pamiętać! Zapamiętaj! Wszystkie prowadnice Nova Pro posiadają zintegrowany mechanizm synchronizacji wysuwu Widoczne na zdjęciu charakterystyczne kółko zębate pracujące pomiędzy dwiema listwami zębatymi to właśnie mechanizm synchronizacji. Dzięki niemu szyna środkowa prowadnicy wysuwa się jednocześnie z wysuwaną szufladą. 10. argument: mechanizm pełnej synchronizacji w prowadnicach Nova Pro Korzyści: szuflady Nova Pro o szerokości do 900 mm nie wymagają stosowania dodatkowego prętowego synchronizatora wysuwu (szuflada wsuwa / wysuwa się równomiernie prawą i lewą swoją stroną) najkorzystniejsze rozłożenie ciężaru całej szuflady podczas wysuwu większe dopuszczalne obciążenie 17

18 WYMIARY MONTAŻOWE 18

19 Wymiary szuflady dno i plecy Podobnie jak w innych systemach, także w Nova Pro na konstrukcję dna oraz pleców szuflady stosuje się do płytę o gr. 16 mm. W Nova Pro postawiona dodatkowo na uproszczenie rozkroju płyty na boki i dno szuflady Czego nie mają inni, a ma Nova Pro? 11. argument: dno oraz plecy szuflady mają identyczną szerokość Korzyść: ekonomiczne docinanie dna oraz pleców szuflady ze wstęgi płyty wiórowej o tej samej szerokości Zapamiętaj! W systemie Nova Pro szerokość dna oraz pleców szuflady jest identyczna i określa się ją odejmując od wewnętrznej szerokości korpusu wartość 58mm. B - dno szuflady BB - szerokość dna LWK - szerokość wewnętrzna korpusu RW - ścianka tylna (plecy) RWB - szerokość ścianki tylnej (pleców) 19

20 Wymiary szuflady dno i plecy dla szuflad Delux i Classic bez relingu Szuflada H 90mm Szuflada H 122mm B - dno szuflady BB - szerokość dna BL - długość dna LWK - szerokość wewnętrzna korpusu NL - długość nominalna prowadnicy RW - ścianka tylna (plecy) RWB - szerokość ścianki tylnej (pleców) W szufladach Nova Pro kątownik montażowy pleców jest zawsze zintegrowany z bokiem szuflady. Licz zysk! Nie ma więc potrzeby pamiętania o kupieniu / zamówieniu żadnych dodatkowych kątowników montażowych pleców, niezależnie czy montujemy szufladę zwykłą, czy wewnętrzną, z relingiem czy bez. 20

21 Krawędź przednia korpusu Nova Pro Wymiary montażowe dla prowadnic Nova Pro Minimalna głębokość korpusu dla: szuflady standardowej soft close = długość nominalna prowadnicy + 3 mm szuflady wewnętrznej soft close = długość nominalna prowadnicy + 12 mm szuflady standardowej Tipmatic Plus (push) = długość nominalna prowadnicy + 19 mm długość nominalna prowadnicy (mm) wymiar y (mm) Schemat otworowania na boku korpusu dla szuflady standardowej 21

22 MONTAŻ 22

23 Krawędź przednia korpusu Nova Pro Montaż prowadnic Prowadnica 40 kg Prowadnica 70 kg Zapamiętaj! Cóż warte będą prowadnice o większym dopuszczalnym obciążeniu 70kg, jeśli zamocujemy je do boków korpusu niewystarczającą liczbą wkrętów? Zarówno lewą jak i prawą prowadnicę o udźwigu 70 kg zaleca się mocować do boków przynajmniej czterema wkrętami. 23

24 Montaż dna szuflady Warto pamiętać! Montaż dna do boków szuflady można przeprowadzić na dwa sposoby: przykręcić dno do kątownika montażowego wkrętami, poprzez otwory montażowe lub wbić (zacisnąć) zaczepy pazurowe /klamry/ w dno szuflady Stosowanie obydwu tych metod jednocześnie nie jest konieczne. Przy prawidłowo wbitych zaczepach pazurowych szuflada zachowuje w 100% odpowiednią sztywność i stabilność. 24

25 Montaż pleców szuflady Montaż pleców wykonanych z płyty o gr. 16mm polega na ich zamocowaniu do kątownika poprzez: przykręcenie wkrętami lub zamocowanie na wstępnie zamontowany kołek szybkiego montażu (wymaga nawiercenia 2 otworów /gniazd w plecach szuflady) oraz wbicie kołka Montaż frontu szuflady Wyznaczenie punktów do zamocowania haków zaczepowych frontu jest b. proste dla ułatwienia korzystamy ze znaczników pozycjonujących. Po założeniu znaczników na mechanizm pozycjonujący frontu przykładamy do nich front i po ustaleniu właściwych szczelin lekko dobijamy ręką. Ostre znaczniki punktujące odbiją na froncie szuflady ślad pod mocowanie kątowników. 25

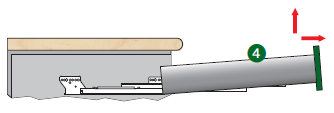

26 Montaż / demontaż szuflady w korpusie mebla Wysunąć prowadnice przed korpus mebla, nałożyć szufladę na wysunięte prowadnice,... następnie wsunąć szufladę aż do zatrzaśnięcia się jej na zaczepach prowadnic. Wysunąć całkowicie szufladę i szarpnąć do góry od strony frontu szuflady 26

27 Montaż / demontaż frontu szuflady Montaż frontu: Hak zaczepowy frontu należy wprowadzić do dolnej, poprzecznej szczeliny mechanizmu pozycjonującego (pozycjonowanie haka w pozycji zero ) następnie należy wychylić front do pozycji pionowej i dociskając go do szuflady przesunąć jednocześnie ku dołowi Demontaż frontu: Dźwignię zaczepową 1 odchylić całkowicie w kierunku pleców szuflady. po czym wyczepić front z mechanizmu pozycjonującego 27

28 Montaż / demontaż frontu szuflady Zdejmuję front..., sprzątam, zakładam front! Dbanie o czystość wnętrza szuflady jest bardzo proste okruchy można swobodnie wymieść z szuflady dzięki łatwemu demontażowi frontu. Czego nie mają inni, a ma Nova Pro? 12. argument: front jest montowany i demontowany bez użycia narzędzi Korzyści: Niespotykanie prosty montaż i demontaż frontu jednym ruchem - przy użyciu jedynie własnych rąk, zachęca wręcz do częstszego i systematycznego dbania o czystość wnętrza szuflady 28

29 Montaż szuflady mocowanie pleców szuflady, mocowanie relingów Reling okrągły Reling prostokątny Czego nie mają inni, a ma Nova Pro? 13. argument: kątownik mocujący pleców szuflady jest zintegrowany w boku szuflady (nie występuje jako dodatkowy, oddzielnie kupowany element ) Korzyści: plecy szuflady można dociąć na dowolną wysokość relingi są mocowane na plecach na dowolnej wysokości, w dowolnym rozstawie i w dowolnej liczbie, co daje montażystom pełną dowolność i umożliwia odpowiednie usztywnienie wysokich frontów oraz odpowiednią regulację ich nachylenia. 29

30 REGULACJA 30

31 Regulacja boczna frontu szuflady Regulacja boczna dźwignię zaciskową 1 przycisnąć lekko w kierunku ku plecom szuflady, front lekko podnieść i przesunąć przez rowki w lewo lub prawo, dźwignię zaciskową puścić Zakres regulacji bocznej frontu wynosi ± 1,5 mm. 31

32 Regulacja pionowa frontu szuflady Regulacja wysokości wkręt 4 poluzować i regulując odpowiednio mimośrodem 3 umieścić front na dowolnej wysokości, wkręt 4 dokręcić. Zakres regulacji pionowej frontu wynosi ± 2 mm. Czego nie mają inni, a ma Nova Pro? 14. argument: mechanizm regulacji wysokości frontu znajduje się na wewnętrznych ściankach obydwu boków szuflad. Korzyści: bezproblemowy dostęp do mechanizmu regulacyjnego szuflad zamontowanych w korpusach narożnych lub korpusach skrajnych, ustawionych bokiem przy ścianie (nie ma konieczności zdejmowania szuflad z prowadnic celem przeprowadzenia regulacji frontu). 32

33 Regulacja nachylenia frontu szuflady Czego nie mają inni, a ma Nova Pro? W systemie Nova Pro można regulować nachylenie frontu, bez zdejmowania szuflady, mając łatwy dostęp do mechanizmu regulacji. Nowość dla wysokości boku H122 Zapamiętaj! Jak wyregulować nachylenie frontu w szufladach z wysokim frontem, bez relingów? W Nova Pro H122 mamy łatwo dostępną regulację pochylenia frontu, zintegrowaną na wewnętrznej ściance boku szuflady. Nachylenie frontu reguluje się mimośrodem, poprzez zmianę pochylenia szuflady na prowadnicy. 33

34 PODSUMOWANIE 34

35 Czy warto stosować ten system szuflad? Licz zysk! W przypadku Nova Pro nie ma wątpliwości, że system ten jest najlepszym pod względem technicznym systemem szuflad kuchennych. Najbardziej efektowne, najbardziej nowoczesne, najbardziej ergonomiczne i najbardziej fantazyjne kuchnie powstają na całym świecie na bazie systemów szuflad Nova Pro. Dodatkowo, oprócz przewagi pod względem jakościowym, Nova Pro jest zdecydowanie tańsza od najbardziej popularnych, podobnych rozwiązań konkurencji. Czy przy wyborze systemu szuflad dają się Państwo ponosić chwytom marketingowym, czy też wybierają Państwo świadomie, porównując jakość, łatwość montażu, funkcjonalność i cenę różnych systemów szuflad? Z całym przekonaniem podpowiadamy: na dzień dzisiejszy nie ma żadnego innego systemu, który miałby tyle zalet, co Nova Pro! Stosunek jakości do ceny dla Nova Pro jest nieosiągalny dla jakiegokolwiek innego z systemów. Zastanów się! Wszyscy nasi Klientów już po pierwszym montażu potwierdzili w 100% wszystkie zalety szuflad Nova Pro. Czy również i Państwo chcieliby przekonać się o tym? Prosimy pytać o Nova Pro w hurtowniach okuć lub w Hafele Polska. 35

36 Podsumowanie Kompendium wiedzy - co wyróżnia Nova Pro od innych systemów szuflad? Boki 1. Delux oraz Classic dwie linie wzornicze, w 3-ech różnych wysokościach i w 2-óch podstawowych kolorach 2. szuflady zwykłe, wewnętrzne, z relingiem /-ami lub bez - pełen program do szuflad kuchennych 3. najwyższej jakości wykończenie boków świetny design, łatwe utrzymanie czystości, 2-wartwowa powłoka lakieru 4. najwyższa stabilność boków - ścianki boku zespawane ze sobą na całej długości 5. wewnętrzne ścianki boków prostopadłe do dna szuflady najlepsze wykorzystanie przestrzeni w meblu Prowadnice 6. system amortyzacji domykania na bazie powietrza jako czynnika amortyzującego - 100% ekologii 7. najlepsza stabilność boczna i najmniejsze wartości ugięcia prowadnic 8. funkcja synchronizacji wysuwu zintegrowana w obydwu prowadnicach Montaż: 9. jednakowe szerokości pleców i dna szuflady 10. beznarzędziowy, banalnie prosty montaż i demontaż frontu 11. kątownik montażowy pleców zintegrowany na stałe z bokiem szuflady 12. dowolna wysokość mocowania relingów (relingi okrągłe lub prostokątne) 13. precyzyjna regulacja położenia frontu, dostępna na wewnętrznych ściankach boków Wybór naprawdę jest prosty! Licz zysk! 36

37 Podsumowanie O tym, jak uniwersalnym systemem jest NOVA PRO i jak prosty jest jego montaż oraz regulacja, mogą się Państwo przekonać oglądając poniższe filmy: Nova Pro montaż i regulacja : Nova Pro montaż i regulacja : Nova Pro Sensotronic przegląd: Nova Pro Sensomatic - montaż: Treść zawarta w niniejszym materiale została przygotowana na potrzeby programu szkoleń Akademia Häfele 2013, prowadzonego dla wybranej grupy Klientów przez Häfele Polska Sp. z o.o. i stanowi jedynie podstawę merytoryczną do wielu technicznych zagadnień dotyczących oferty Häfele. Pełną ofertę NOVA PRO oraz inne informacje dotyczące poszczególnych produktów znajdą Państwo w katalogach okuć meblowych Häfele (wersje książkowe lub on-line na stronie u Doradców Technicznych Häfele lub w hurtowniach okuć meblowych 37

38 38 Dziękujemy za udział w szkoleniu.
