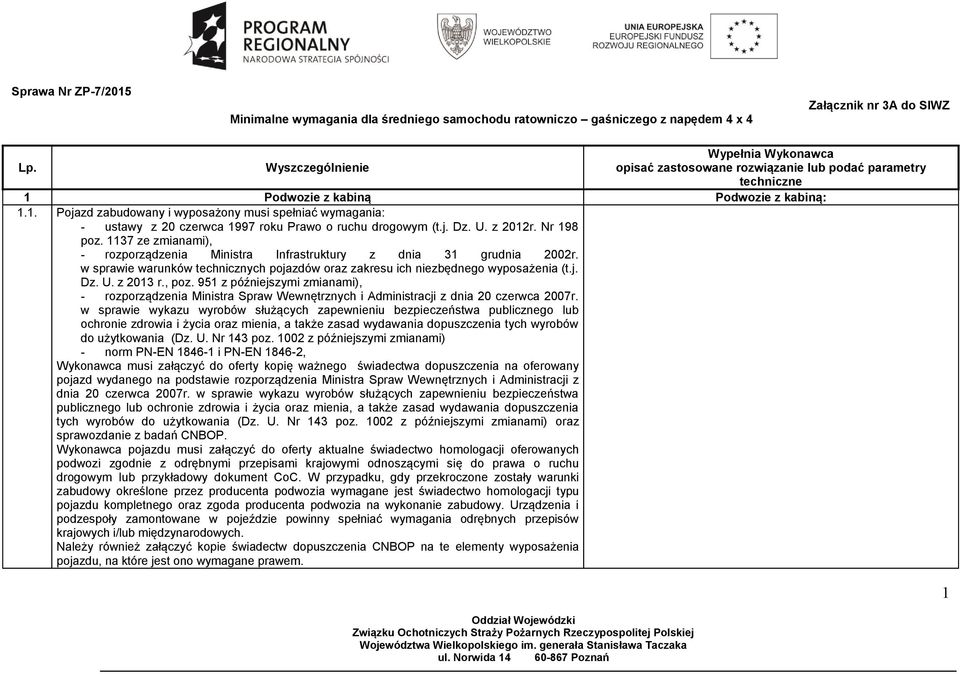

1 Sprawa Nr ZP-7/2015 Minimalne wymagania dla średniego samochodu ratowniczo gaśniczego z napędem 4 x 4 Załącznik nr 3A do SIWZ Lp. 1 Podwozie z kabiną Podwozie z kabiną: 1.1. Pojazd zabudowany i wyposażony musi spełniać wymagania: - ustawy z 20 czerwca 1997 roku Prawo o ruchu drogowym (t.j. Dz. U. z 2012r. Nr 198 poz ze zmianami), - rozporządzenia Ministra Infrastruktury z dnia 31 grudnia 2002r. w sprawie warunków technicznych pojazdów oraz zakresu ich niezbędnego wyposażenia (t.j. Dz. U. z 2013 r., poz. 951 z późniejszymi zmianami), - rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 20 czerwca 2007r. w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania (Dz. U. Nr 143 poz z późniejszymi zmianami) - norm PN-EN i PN-EN , Wykonawca musi załączyć do oferty kopię ważnego świadectwa dopuszczenia na oferowany pojazd wydanego na podstawie rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 20 czerwca 2007r. w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania (Dz. U. Nr 143 poz z późniejszymi zmianami) oraz sprawozdanie z badań CNBOP. Wykonawca pojazdu musi załączyć do oferty aktualne świadectwo homologacji oferowanych podwozi zgodnie z odrębnymi przepisami krajowymi odnoszącymi się do prawa o ruchu drogowym lub przykładowy dokument CoC. W przypadku, gdy przekroczone zostały warunki zabudowy określone przez producenta podwozia wymagane jest świadectwo homologacji typu pojazdu kompletnego oraz zgoda producenta podwozia na wykonanie zabudowy. Urządzenia i podzespoły zamontowane w pojeździe powinny spełniać wymagania odrębnych przepisów krajowych i/lub międzynarodowych. Należy również załączyć kopie świadectw dopuszczenia CNBOP na te elementy wyposażenia pojazdu, na które jest ono wymagane prawem. 1

2 1.2. Podwozie samochodu kategorii drugiej, (uterenowiony) z napędem 4 x 4 z blokadami mechanizmów różnicowych osi przedniej i tylnej i mechanizmu różnicowego międzyosiowego. Skrzynia biegów: manualna. Kabina załogowa 6 osobowa. Maksymalna masa rzeczywista samochodu nie może przekroczyć kg Pojazd wyposażony w urządzenie sygnalizacyjno ostrzegawcze, akustyczne i świetlne oraz głośnik. Urządzenie akustyczne powinno umożliwiać podawanie komunikatów słownych. Sterowanie modulacją dźwiękową musi odbywać się zarówno poprzez manipulator urządzenia i włącznik sygnału dźwiękowego pojazdu. Belka sygnalizacyjna LED z napisem STRAŻ zabezpieczona przed uszkodzeniem na dachu kabiny i jedna lampa niebieska (LED) z tyłu w górnej części zabudowy - zabezpieczone przed przypadkowym uszkodzeniem. Wszystkie lampy sygnalizacyjne pojazdu muszą być zabezpieczone przed przypadkowym uszkodzeniem W przedziale autopompy dodatkowy manipulator współpracujący z radiotelefonem przewoźnym, umożliwiający prowadzenie korespondencji, zabezpieczony przed działaniem wody, wyposażony w wyłącznik Dodatkowe 2 lampy sygnalizacyjne, niebieskie (stroboskopowe lub LED) pulsacyjne umieszczone z przodu pojazdu. Lampy przednie przeciwmgielne Sygnał dźwiękowy i świetlny włączonego biegu wstecznego jako sygnał świetlny akceptuje się światło cofania. Pojazd wyposażony w dodatkowy sygnał pneumatyczny, włączany włącznikiem umieszczonym w kabinie w miejscu łatwo dostępnym dla kierowcy i dowódcy Podwozie samochodu z silnikiem o zapłonie samoczynnym, o mocy min. 290 KM, spełniającym normę Euro 6, przystosowanym do spalania biopaliw ciekłych zgodnie z uchwałą nr 134/2007 Rady Ministrów z dnia 24 lipca 2007r. w sprawie Wieloletniego programu promocji biopaliw lub innych paliw odnawialnych w latach (M.P. z 2007r. Nr 53 poz. 607). W instrukcji użytkowania samochodu muszą znaleźć się zapisy o warunkach technicznych oraz czynnościach obsługowych koniecznych przy zasilaniu silnika biopaliwami lub paliwami z biokomponentami. Gwarancja na pojazd nie może wyłączać stosowania w/w paliwa. Do oferty załączony dokument wystawiony przez producenta podwozia o możliwości stosowania biopaliw Maksymalna wysokość całkowita max mm; wykonanie nadwozia z podestami pod wszystkimi żaluzjami zamykającymi skrytki umożliwiającymi łatwy dostęp do sprzętu. Uchylenie (niedomknięcie) lub wysunięcie podestów i żaluzji musi być sygnalizowane w kabinie kierowcy. Sprzęt powinien być rozmieszczony grupowo w zależności od przeznaczenia z zachowaniem ergonomii. Półki muszą mieć możliwość regulacji wysokości. 2

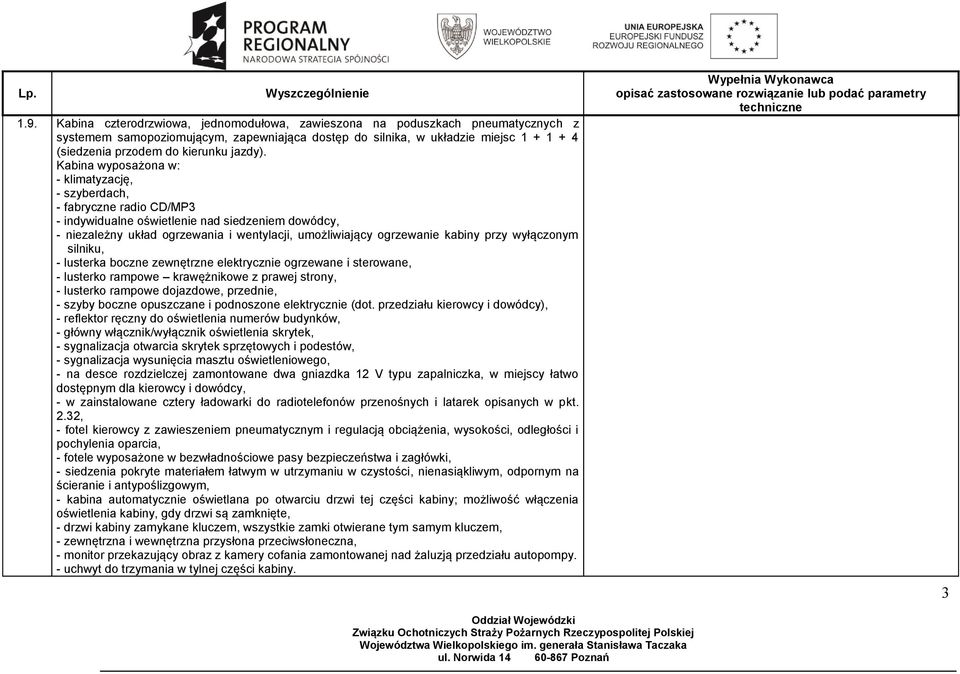

3 1.9. Kabina czterodrzwiowa, jednomodułowa, zawieszona na poduszkach pneumatycznych z systemem samopoziomującym, zapewniająca dostęp do silnika, w układzie miejsc (siedzenia przodem do kierunku jazdy). Kabina wyposażona w: - klimatyzację, - szyberdach, - fabryczne radio CD/MP3 - indywidualne oświetlenie nad siedzeniem dowódcy, - niezależny układ ogrzewania i wentylacji, umożliwiający ogrzewanie kabiny przy wyłączonym silniku, - lusterka boczne zewnętrzne elektrycznie ogrzewane i sterowane, - lusterko rampowe krawężnikowe z prawej strony, - lusterko rampowe dojazdowe, przednie, - szyby boczne opuszczane i podnoszone elektrycznie (dot. przedziału kierowcy i dowódcy), - reflektor ręczny do oświetlenia numerów budynków, - główny włącznik/wyłącznik oświetlenia skrytek, - sygnalizacja otwarcia skrytek sprzętowych i podestów, - sygnalizacja wysunięcia masztu oświetleniowego, - na desce rozdzielczej zamontowane dwa gniazdka 12 V typu zapalniczka, w miejscy łatwo dostępnym dla kierowcy i dowódcy, - w zainstalowane cztery ładowarki do radiotelefonów przenośnych i latarek opisanych w pkt. 2.32, - fotel kierowcy z zawieszeniem pneumatycznym i regulacją obciążenia, wysokości, odległości i pochylenia oparcia, - fotele wyposażone w bezwładnościowe pasy bezpieczeństwa i zagłówki, - siedzenia pokryte materiałem łatwym w utrzymaniu w czystości, nienasiąkliwym, odpornym na ścieranie i antypoślizgowym, - kabina automatycznie oświetlana po otwarciu drzwi tej części kabiny; możliwość włączenia oświetlenia kabiny, gdy drzwi są zamknięte, - drzwi kabiny zamykane kluczem, wszystkie zamki otwierane tym samym kluczem, - zewnętrzna i wewnętrzna przysłona przeciwsłoneczna, - monitor przekazujący obraz z kamery cofania zamontowanej nad żaluzją przedziału autopompy. - uchwyt do trzymania w tylnej części kabiny. 3

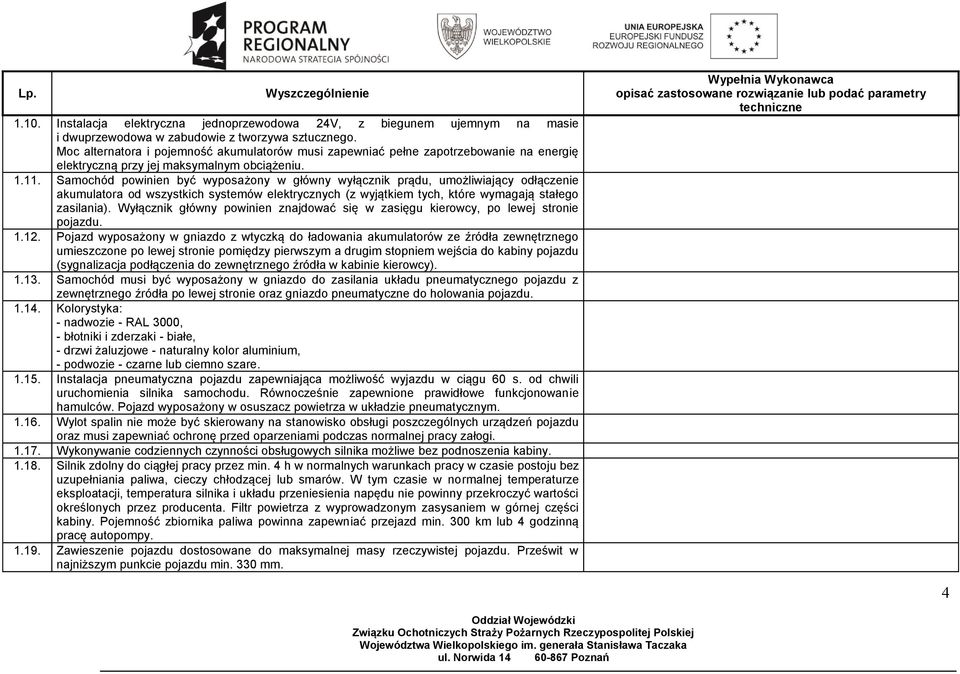

4 1.10. Instalacja elektryczna jednoprzewodowa 24V, z biegunem ujemnym na masie i dwuprzewodowa w zabudowie z tworzywa sztucznego. Moc alternatora i pojemność akumulatorów musi zapewniać pełne zapotrzebowanie na energię elektryczną przy jej maksymalnym obciążeniu Samochód powinien być wyposażony w główny wyłącznik prądu, umożliwiający odłączenie akumulatora od wszystkich systemów elektrycznych (z wyjątkiem tych, które wymagają stałego zasilania). Wyłącznik główny powinien znajdować się w zasięgu kierowcy, po lewej stronie pojazdu Pojazd wyposażony w gniazdo z wtyczką do ładowania akumulatorów ze źródła zewnętrznego umieszczone po lewej stronie pomiędzy pierwszym a drugim stopniem wejścia do kabiny pojazdu (sygnalizacja podłączenia do zewnętrznego źródła w kabinie kierowcy) Samochód musi być wyposażony w gniazdo do zasilania układu pneumatycznego pojazdu z zewnętrznego źródła po lewej stronie oraz gniazdo pneumatyczne do holowania pojazdu Kolorystyka: - nadwozie - RAL 3000, - błotniki i zderzaki - białe, - drzwi żaluzjowe - naturalny kolor aluminium, - podwozie - czarne lub ciemno szare Instalacja pneumatyczna pojazdu zapewniająca możliwość wyjazdu w ciągu 60 s. od chwili uruchomienia silnika samochodu. Równocześnie zapewnione prawidłowe funkcjonowanie hamulców. Pojazd wyposażony w osuszacz powietrza w układzie pneumatycznym Wylot spalin nie może być skierowany na stanowisko obsługi poszczególnych urządzeń pojazdu oraz musi zapewniać ochronę przed oparzeniami podczas normalnej pracy załogi Wykonywanie codziennych czynności obsługowych silnika możliwe bez podnoszenia kabiny Silnik zdolny do ciągłej pracy przez min. 4 h w normalnych warunkach pracy w czasie postoju bez uzupełniania paliwa, cieczy chłodzącej lub smarów. W tym czasie w normalnej temperaturze eksploatacji, temperatura silnika i układu przeniesienia napędu nie powinny przekroczyć wartości określonych przez producenta. Filtr powietrza z wyprowadzonym zasysaniem w górnej części kabiny. Pojemność zbiornika paliwa powinna zapewniać przejazd min. 300 km lub 4 godzinną pracę autopompy Zawieszenie pojazdu dostosowane do maksymalnej masy rzeczywistej pojazdu. Prześwit w najniższym punkcie pojazdu min. 330 mm. 4

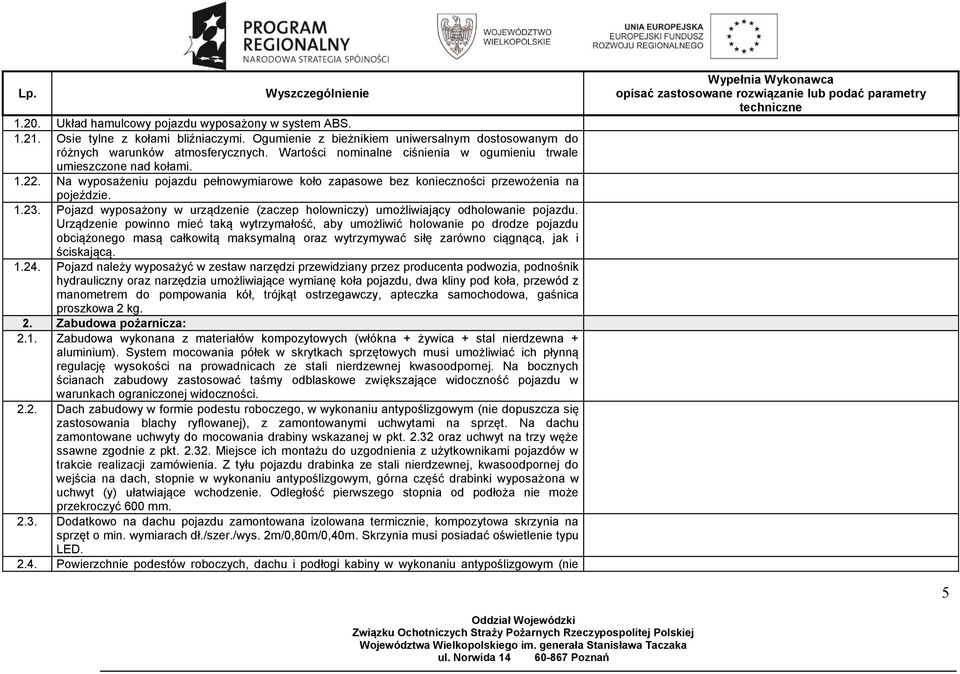

5 1.20. Układ hamulcowy pojazdu wyposażony w system ABS Osie tylne z kołami bliźniaczymi. Ogumienie z bieżnikiem uniwersalnym dostosowanym do różnych warunków atmosferycznych. Wartości nominalne ciśnienia w ogumieniu trwale umieszczone nad kołami Na wyposażeniu pojazdu pełnowymiarowe koło zapasowe bez konieczności przewożenia na pojeździe Pojazd wyposażony w urządzenie (zaczep holowniczy) umożliwiający odholowanie pojazdu. Urządzenie powinno mieć taką wytrzymałość, aby umożliwić holowanie po drodze pojazdu obciążonego masą całkowitą maksymalną oraz wytrzymywać siłę zarówno ciągnącą, jak i ściskającą Pojazd należy wyposażyć w zestaw narzędzi przewidziany przez producenta podwozia, podnośnik hydrauliczny oraz narzędzia umożliwiające wymianę koła pojazdu, dwa kliny pod koła, przewód z manometrem do pompowania kół, trójkąt ostrzegawczy, apteczka samochodowa, gaśnica proszkowa 2 kg. 2. Zabudowa pożarnicza: 2.1. Zabudowa wykonana z materiałów kompozytowych (włókna + żywica + stal nierdzewna + aluminium). System mocowania półek w skrytkach sprzętowych musi umożliwiać ich płynną regulację wysokości na prowadnicach ze stali nierdzewnej kwasoodpornej. Na bocznych ścianach zabudowy zastosować taśmy odblaskowe zwiększające widoczność pojazdu w warunkach ograniczonej widoczności Dach zabudowy w formie podestu roboczego, w wykonaniu antypoślizgowym (nie dopuszcza się zastosowania blachy ryflowanej), z zamontowanymi uchwytami na sprzęt. Na dachu zamontowane uchwyty do mocowania drabiny wskazanej w pkt oraz uchwyt na trzy węże ssawne zgodnie z pkt Miejsce ich montażu do uzgodnienia z użytkownikami pojazdów w trakcie realizacji zamówienia. Z tyłu pojazdu drabinka ze stali nierdzewnej, kwasoodpornej do wejścia na dach, stopnie w wykonaniu antypoślizgowym, górna część drabinki wyposażona w uchwyt (y) ułatwiające wchodzenie. Odległość pierwszego stopnia od podłoża nie może przekroczyć 600 mm Dodatkowo na dachu pojazdu zamontowana izolowana termicznie, kompozytowa skrzynia na sprzęt o min. wymiarach dł./szer./wys. 2m/0,80m/0,40m. Skrzynia musi posiadać oświetlenie typu LED Powierzchnie podestów roboczych, dachu i podłogi kabiny w wykonaniu antypoślizgowym (nie 5

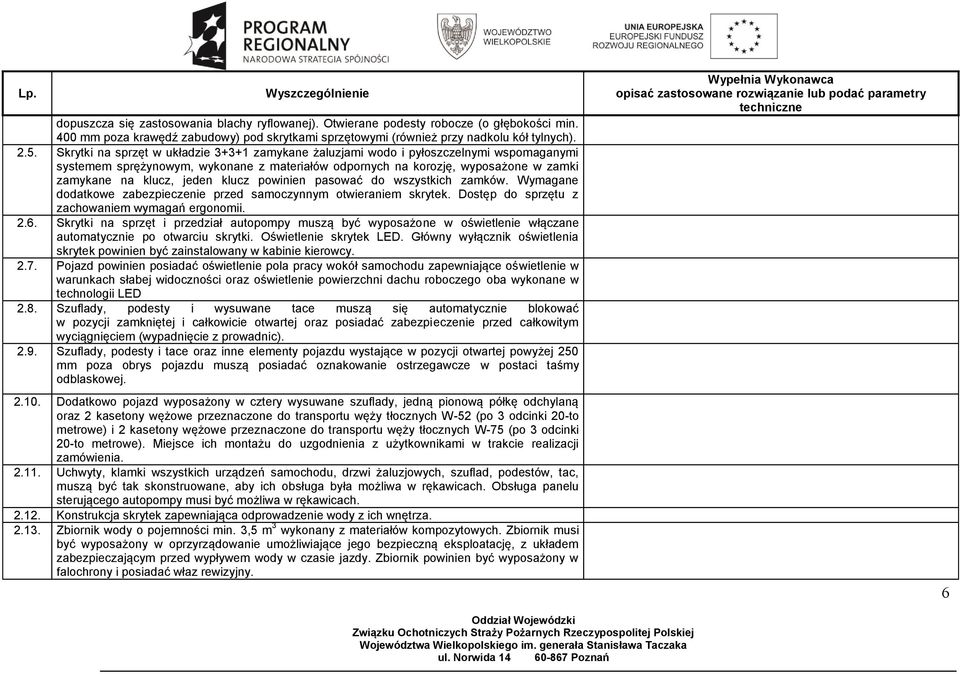

6 dopuszcza się zastosowania blachy ryflowanej). Otwierane podesty robocze (o głębokości min. 400 mm poza krawędź zabudowy) pod skrytkami sprzętowymi (również przy nadkolu kół tylnych) Skrytki na sprzęt w układzie zamykane żaluzjami wodo i pyłoszczelnymi wspomaganymi systemem sprężynowym, wykonane z materiałów odpornych na korozję, wyposażone w zamki zamykane na klucz, jeden klucz powinien pasować do wszystkich zamków. Wymagane dodatkowe zabezpieczenie przed samoczynnym otwieraniem skrytek. Dostęp do sprzętu z zachowaniem wymagań ergonomii Skrytki na sprzęt i przedział autopompy muszą być wyposażone w oświetlenie włączane automatycznie po otwarciu skrytki. Oświetlenie skrytek LED. Główny wyłącznik oświetlenia skrytek powinien być zainstalowany w kabinie kierowcy Pojazd powinien posiadać oświetlenie pola pracy wokół samochodu zapewniające oświetlenie w warunkach słabej widoczności oraz oświetlenie powierzchni dachu roboczego oba wykonane w technologii LED 2.8. Szuflady, podesty i wysuwane tace muszą się automatycznie blokować w pozycji zamkniętej i całkowicie otwartej oraz posiadać zabezpieczenie przed całkowitym wyciągnięciem (wypadnięcie z prowadnic) Szuflady, podesty i tace oraz inne elementy pojazdu wystające w pozycji otwartej powyżej 250 mm poza obrys pojazdu muszą posiadać oznakowanie ostrzegawcze w postaci taśmy odblaskowej Dodatkowo pojazd wyposażony w cztery wysuwane szuflady, jedną pionową półkę odchylaną oraz 2 kasetony wężowe przeznaczone do transportu węży tłocznych W-52 (po 3 odcinki 20-to metrowe) i 2 kasetony wężowe przeznaczone do transportu węży tłocznych W-75 (po 3 odcinki 20-to metrowe). Miejsce ich montażu do uzgodnienia z użytkownikami w trakcie realizacji zamówienia Uchwyty, klamki wszystkich urządzeń samochodu, drzwi żaluzjowych, szuflad, podestów, tac, muszą być tak skonstruowane, aby ich obsługa była możliwa w rękawicach. Obsługa panelu sterującego autopompy musi być możliwa w rękawicach Konstrukcja skrytek zapewniająca odprowadzenie wody z ich wnętrza Zbiornik wody o pojemności min. 3,5 m 3 wykonany z materiałów kompozytowych. Zbiornik musi być wyposażony w oprzyrządowanie umożliwiające jego bezpieczną eksploatację, z układem zabezpieczającym przed wypływem wody w czasie jazdy. Zbiornik powinien być wyposażony w falochrony i posiadać właz rewizyjny. 6

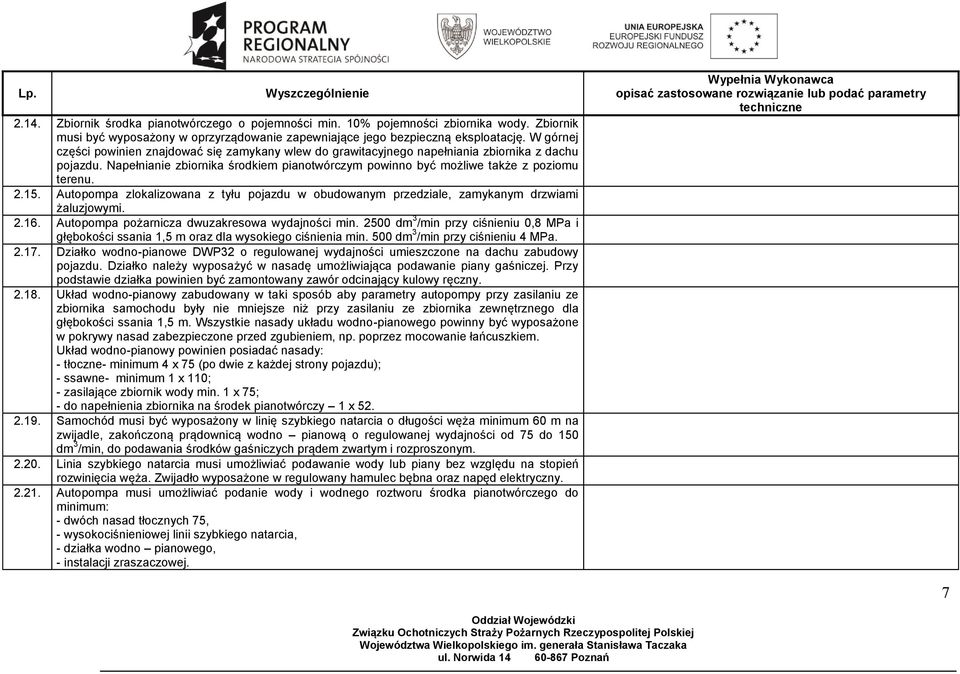

7 2.14. Zbiornik środka pianotwórczego o pojemności min. 10% pojemności zbiornika wody. Zbiornik musi być wyposażony w oprzyrządowanie zapewniające jego bezpieczną eksploatację. W górnej części powinien znajdować się zamykany wlew do grawitacyjnego napełniania zbiornika z dachu pojazdu. Napełnianie zbiornika środkiem pianotwórczym powinno być możliwe także z poziomu terenu Autopompa zlokalizowana z tyłu pojazdu w obudowanym przedziale, zamykanym drzwiami żaluzjowymi Autopompa pożarnicza dwuzakresowa wydajności min dm 3 /min przy ciśnieniu 0,8 MPa i głębokości ssania 1,5 m oraz dla wysokiego ciśnienia min. 500 dm 3 /min przy ciśnieniu 4 MPa Działko wodno-pianowe DWP32 o regulowanej wydajności umieszczone na dachu zabudowy pojazdu. Działko należy wyposażyć w nasadę umożliwiająca podawanie piany gaśniczej. Przy podstawie działka powinien być zamontowany zawór odcinający kulowy ręczny Układ wodno-pianowy zabudowany w taki sposób aby parametry autopompy przy zasilaniu ze zbiornika samochodu były nie mniejsze niż przy zasilaniu ze zbiornika zewnętrznego dla głębokości ssania 1,5 m. Wszystkie nasady układu wodno-pianowego powinny być wyposażone w pokrywy nasad zabezpieczone przed zgubieniem, np. poprzez mocowanie łańcuszkiem. Układ wodno-pianowy powinien posiadać nasady: - tłoczne- minimum 4 x 75 (po dwie z każdej strony pojazdu); - ssawne- minimum 1 x 110; - zasilające zbiornik wody min. 1 x 75; - do napełnienia zbiornika na środek pianotwórczy 1 x Samochód musi być wyposażony w linię szybkiego natarcia o długości węża minimum 60 m na zwijadle, zakończoną prądownicą wodno pianową o regulowanej wydajności od 75 do 150 dm 3 /min, do podawania środków gaśniczych prądem zwartym i rozproszonym Linia szybkiego natarcia musi umożliwiać podawanie wody lub piany bez względu na stopień rozwinięcia węża. Zwijadło wyposażone w regulowany hamulec bębna oraz napęd elektryczny Autopompa musi umożliwiać podanie wody i wodnego roztworu środka pianotwórczego do minimum: - dwóch nasad tłocznych 75, - wysokociśnieniowej linii szybkiego natarcia, - działka wodno pianowego, - instalacji zraszaczowej. 7

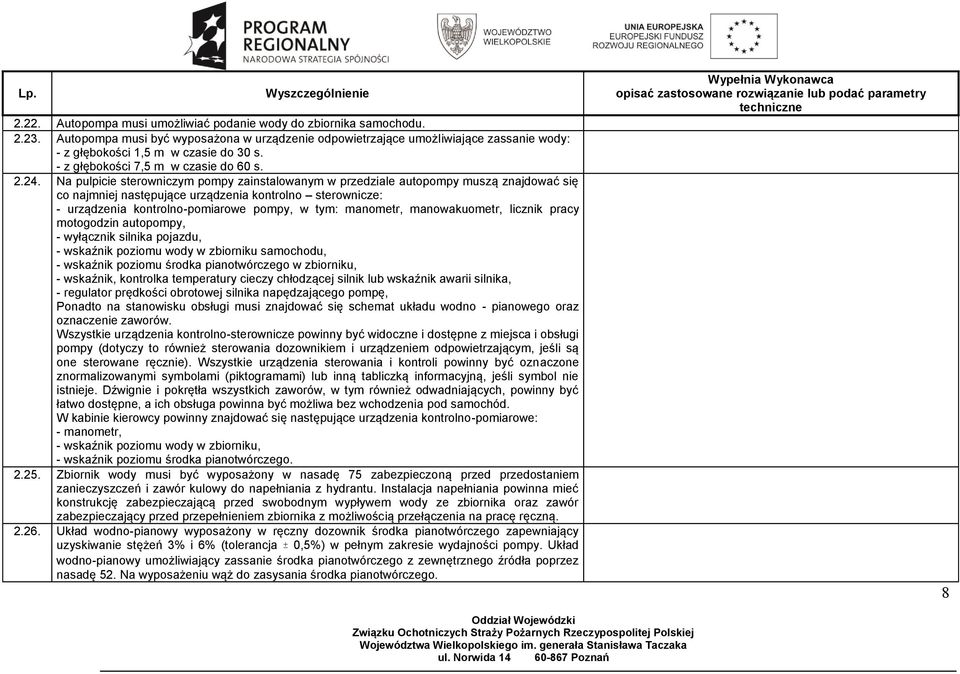

8 2.22. Autopompa musi umożliwiać podanie wody do zbiornika samochodu Autopompa musi być wyposażona w urządzenie odpowietrzające umożliwiające zassanie wody: - z głębokości 1,5 m w czasie do 30 s. - z głębokości 7,5 m w czasie do 60 s Na pulpicie sterowniczym pompy zainstalowanym w przedziale autopompy muszą znajdować się co najmniej następujące urządzenia kontrolno sterownicze: - urządzenia kontrolno-pomiarowe pompy, w tym: manometr, manowakuometr, licznik pracy motogodzin autopompy, - wyłącznik silnika pojazdu, - wskaźnik poziomu wody w zbiorniku samochodu, - wskaźnik poziomu środka pianotwórczego w zbiorniku, - wskaźnik, kontrolka temperatury cieczy chłodzącej silnik lub wskaźnik awarii silnika, - regulator prędkości obrotowej silnika napędzającego pompę, Ponadto na stanowisku obsługi musi znajdować się schemat układu wodno - pianowego oraz oznaczenie zaworów. Wszystkie urządzenia kontrolno-sterownicze powinny być widoczne i dostępne z miejsca i obsługi pompy (dotyczy to również sterowania dozownikiem i urządzeniem odpowietrzającym, jeśli są one sterowane ręcznie). Wszystkie urządzenia sterowania i kontroli powinny być oznaczone znormalizowanymi symbolami (piktogramami) lub inną tabliczką informacyjną, jeśli symbol nie istnieje. Dźwignie i pokrętła wszystkich zaworów, w tym również odwadniających, powinny być łatwo dostępne, a ich obsługa powinna być możliwa bez wchodzenia pod samochód. W kabinie kierowcy powinny znajdować się następujące urządzenia kontrolno-pomiarowe: - manometr, - wskaźnik poziomu wody w zbiorniku, - wskaźnik poziomu środka pianotwórczego Zbiornik wody musi być wyposażony w nasadę 75 zabezpieczoną przed przedostaniem zanieczyszczeń i zawór kulowy do napełniania z hydrantu. Instalacja napełniania powinna mieć konstrukcję zabezpieczającą przed swobodnym wypływem wody ze zbiornika oraz zawór zabezpieczający przed przepełnieniem zbiornika z możliwością przełączenia na pracę ręczną Układ wodno-pianowy wyposażony w ręczny dozownik środka pianotwórczego zapewniający uzyskiwanie stężeń 3% i 6% (tolerancja ± 0,5%) w pełnym zakresie wydajności pompy. Układ wodno-pianowy umożliwiający zassanie środka pianotwórczego z zewnętrznego źródła poprzez nasadę 52. Na wyposażeniu wąż do zasysania środka pianotwórczego. 8

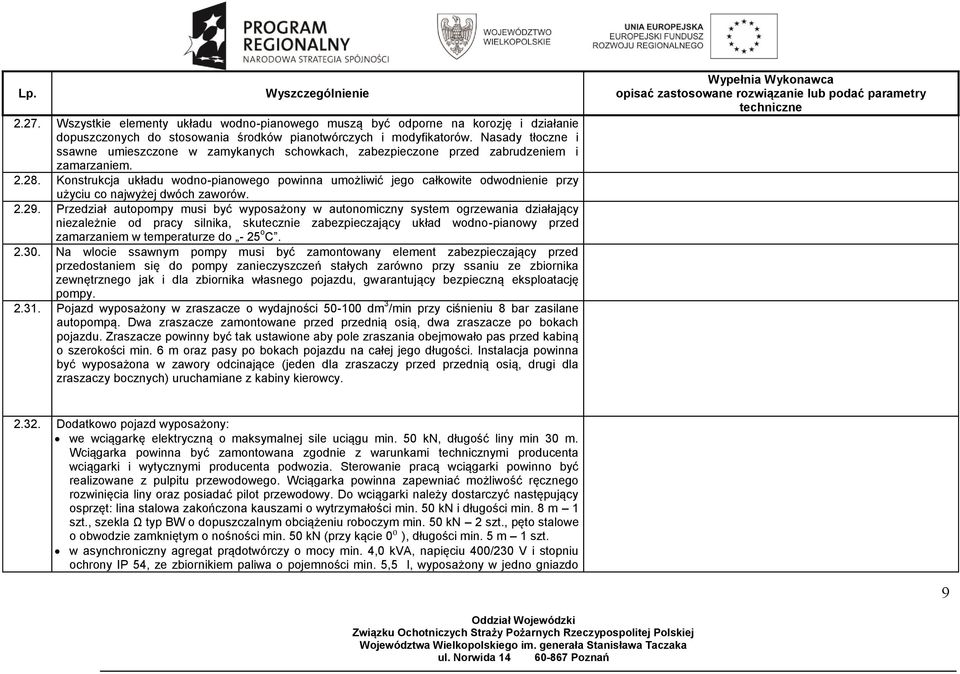

9 2.27. Wszystkie elementy układu wodno-pianowego muszą być odporne na korozję i działanie dopuszczonych do stosowania środków pianotwórczych i modyfikatorów. Nasady tłoczne i ssawne umieszczone w zamykanych schowkach, zabezpieczone przed zabrudzeniem i zamarzaniem Konstrukcja układu wodno-pianowego powinna umożliwić jego całkowite odwodnienie przy użyciu co najwyżej dwóch zaworów Przedział autopompy musi być wyposażony w autonomiczny system ogrzewania działający niezależnie od pracy silnika, skutecznie zabezpieczający układ wodno-pianowy przed zamarzaniem w temperaturze do - 25 o C Na wlocie ssawnym pompy musi być zamontowany element zabezpieczający przed przedostaniem się do pompy zanieczyszczeń stałych zarówno przy ssaniu ze zbiornika zewnętrznego jak i dla zbiornika własnego pojazdu, gwarantujący bezpieczną eksploatację pompy Pojazd wyposażony w zraszacze o wydajności dm 3 /min przy ciśnieniu 8 bar zasilane autopompą. Dwa zraszacze zamontowane przed przednią osią, dwa zraszacze po bokach pojazdu. Zraszacze powinny być tak ustawione aby pole zraszania obejmowało pas przed kabiną o szerokości min. 6 m oraz pasy po bokach pojazdu na całej jego długości. Instalacja powinna być wyposażona w zawory odcinające (jeden dla zraszaczy przed przednią osią, drugi dla zraszaczy bocznych) uruchamiane z kabiny kierowcy Dodatkowo pojazd wyposażony: we wciągarkę elektryczną o maksymalnej sile uciągu min. 50 kn, długość liny min 30 m. Wciągarka powinna być zamontowana zgodnie z warunkami technicznymi producenta wciągarki i wytycznymi producenta podwozia. Sterowanie pracą wciągarki powinno być realizowane z pulpitu przewodowego. Wciągarka powinna zapewniać możliwość ręcznego rozwinięcia liny oraz posiadać pilot przewodowy. Do wciągarki należy dostarczyć następujący osprzęt: lina stalowa zakończona kauszami o wytrzymałości min. 50 kn i długości min. 8 m 1 szt., szekla Ω typ BW o dopuszczalnym obciążeniu roboczym min. 50 kn 2 szt., pęto stalowe o obwodzie zamkniętym o nośności min. 50 kn (przy kącie 0⁰ ), długości min. 5 m 1 szt. w asynchroniczny agregat prądotwórczy o mocy min. 4,0 kva, napięciu 400/230 V i stopniu ochrony IP 54, ze zbiornikiem paliwa o pojemności min. 5,5 l, wyposażony w jedno gniazdo 9

10 trójfazowe 16A i dwa gniazda jednofazowe z instalacją podłączoną do masztu oświetleniowego. 6 uchwytów uniwersalnych do aparatów powietrznych różnych marek. Mocowanie aparatów przewożonych w części zabudowy musi być na stelażu umożliwiającym samodzielne zakładanie aparatów bez zdejmowania ich ze stelaża. Miejsce montażu uchwytów w kabinie i zabudowie do uzgodnienia z użytkownikami w trakcie realizacji zamówienia. W przypadku umieszczenia uchwytów w kabinie w oparciach siedzeń ławki tylnej każdy aparat zwalniany osobną dźwignią. w sterowany za pomocą pilota bezprzewodowego elektropneumatyczny maszt oświetleniowy z lampami LED o łącznym strumieniu światła nie mniejszym niż lumenów. Stopień ochrony masztu i reflektorów IP 55. Zasilanie masztu bezpośrednio z instalacji pneumatycznej pojazdu, w kabinie kierowcy podłączony radiotelefon analogowo-cyfrowy przewoźny samochodowy, posiadający wyświetlacz min. 14 znakowy, przystosowany do pracy na kanałach analogowych i cyfrowych VHF (dla kanału analogowego: praca w trybie simpleks i duosimpleks, dla kanału cyfrowego: modulacja dwuszczelinowa TDMA na kanale 12,5 khz zgodnie z protokółem ETSI TS ,2,3) wbudowane moduły Select 5, GPS i Bluetooth, wyposażony w mikrofon z klawiaturą numeryczną z dodatkowym głośnikiem. Samochód wyposażony w instalację antenową na pasmo radiowe 149 MHz wraz + antena dla modułu GPS oraz 4 szt. radiotelefonów analogowo-cyfrowych przenośnych (standard TDMA) na pasmo VHF posiadających wyświetlacz czterowierszowy oraz wbudowane moduły Select 5, GPS i Bluetooth, spełniające normę minimum IP57, wyposażonych akumulatory Ni-MH z możliwością rozładowania, w ładowarki dedykowane do montażu w pojeździe oraz dodatkowo ładowarki 230V z funkcją rozładowania akumulatora bez odpinania od radiotelefonu. Radiotelefon samochodowy, przenośne tego samego producenta, akumulatory oraz ładowarki tego samego producenta. Jeżeli napięcie zasilające ładowarek jest inne niż występujące w pojeździe zamawiający wymaga zastosowania odpowiedniej przetwornicy. Radiotelefony mają być zaprogramowane zgodnie z dostarczoną po podpisaniu umowy obsadą kanałową. w dwa reflektory, szperacze poszukiwawcze w wykonaniu EX, moc światła min. 200 lumenów, min. czas pracy 8 godz., źródło światła dioda LED, zasilanie ładowarka 230V oraz 12 V. fala świetlna zamontowana nad przedziałem autopompy wykonana w technologii LED. belkę sygnalizacyjną z napisem STRAŻ, wysuwane szuflady na prowadnicach wg pkt szt. 4., jedna półka pionowa odchylana 10

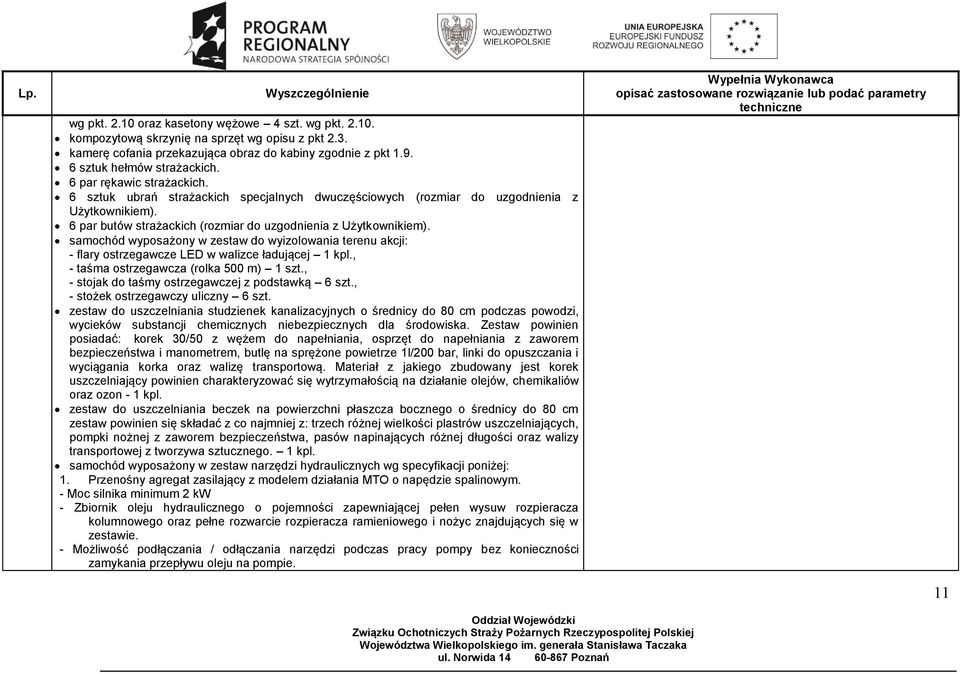

11 wg pkt oraz kasetony wężowe 4 szt. wg pkt kompozytową skrzynię na sprzęt wg opisu z pkt 2.3. kamerę cofania przekazująca obraz do kabiny zgodnie z pkt sztuk hełmów strażackich. 6 par rękawic strażackich. 6 sztuk ubrań strażackich specjalnych dwuczęściowych (rozmiar do uzgodnienia z Użytkownikiem). 6 par butów strażackich (rozmiar do uzgodnienia z Użytkownikiem). samochód wyposażony w zestaw do wyizolowania terenu akcji: - flary ostrzegawcze LED w walizce ładującej 1 kpl., - taśma ostrzegawcza (rolka 500 m) 1 szt., - stojak do taśmy ostrzegawczej z podstawką 6 szt., - stożek ostrzegawczy uliczny 6 szt. zestaw do uszczelniania studzienek kanalizacyjnych o średnicy do 80 cm podczas powodzi, wycieków substancji chemicznych niebezpiecznych dla środowiska. Zestaw powinien posiadać: korek 30/50 z wężem do napełniania, osprzęt do napełniania z zaworem bezpieczeństwa i manometrem, butlę na sprężone powietrze 1l/200 bar, linki do opuszczania i wyciągania korka oraz walizę transportową. Materiał z jakiego zbudowany jest korek uszczelniający powinien charakteryzować się wytrzymałością na działanie olejów, chemikaliów oraz ozon - 1 kpl. zestaw do uszczelniania beczek na powierzchni płaszcza bocznego o średnicy do 80 cm zestaw powinien się składać z co najmniej z: trzech różnej wielkości plastrów uszczelniających, pompki nożnej z zaworem bezpieczeństwa, pasów napinających różnej długości oraz walizy transportowej z tworzywa sztucznego. 1 kpl. samochód wyposażony w zestaw narzędzi hydraulicznych wg specyfikacji poniżej: 1. Przenośny agregat zasilający z modelem działania MTO o napędzie spalinowym. - Moc silnika minimum 2 kw - Zbiornik oleju hydraulicznego o pojemności zapewniającej pełen wysuw rozpieracza kolumnowego oraz pełne rozwarcie rozpieracza ramieniowego i nożyc znajdujących się w zestawie. - Możliwość podłączania / odłączania narzędzi podczas pracy pompy bez konieczności zamykania przepływu oleju na pompie. 11

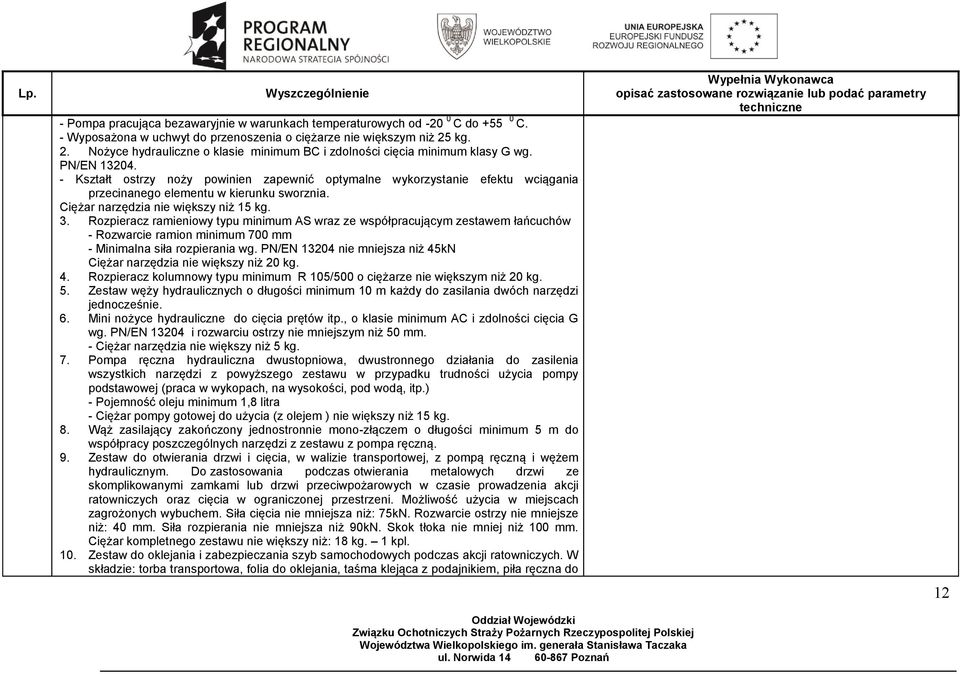

12 - Pompa pracująca bezawaryjnie w warunkach temperaturowych od C do C. - Wyposażona w uchwyt do przenoszenia o ciężarze nie większym niż 25 kg. 2. Nożyce hydrauliczne o klasie minimum BC i zdolności cięcia minimum klasy G wg. PN/EN Kształt ostrzy noży powinien zapewnić optymalne wykorzystanie efektu wciągania przecinanego elementu w kierunku sworznia. Ciężar narzędzia nie większy niż 15 kg. 3. Rozpieracz ramieniowy typu minimum AS wraz ze współpracującym zestawem łańcuchów - Rozwarcie ramion minimum 700 mm - Minimalna siła rozpierania wg. PN/EN nie mniejsza niż 45kN Ciężar narzędzia nie większy niż 20 kg. 4. Rozpieracz kolumnowy typu minimum R 105/500 o ciężarze nie większym niż 20 kg. 5. Zestaw węży hydraulicznych o długości minimum 10 m każdy do zasilania dwóch narzędzi jednocześnie. 6. Mini nożyce hydrauliczne do cięcia prętów itp., o klasie minimum AC i zdolności cięcia G wg. PN/EN i rozwarciu ostrzy nie mniejszym niż 50 mm. - Ciężar narzędzia nie większy niż 5 kg. 7. Pompa ręczna hydrauliczna dwustopniowa, dwustronnego działania do zasilenia wszystkich narzędzi z powyższego zestawu w przypadku trudności użycia pompy podstawowej (praca w wykopach, na wysokości, pod wodą, itp.) - Pojemność oleju minimum 1,8 litra - Ciężar pompy gotowej do użycia (z olejem ) nie większy niż 15 kg. 8. Wąż zasilający zakończony jednostronnie mono-złączem o długości minimum 5 m do współpracy poszczególnych narzędzi z zestawu z pompa ręczną. 9. Zestaw do otwierania drzwi i cięcia, w walizie transportowej, z pompą ręczną i wężem hydraulicznym. Do zastosowania podczas otwierania metalowych drzwi ze skomplikowanymi zamkami lub drzwi przeciwpożarowych w czasie prowadzenia akcji ratowniczych oraz cięcia w ograniczonej przestrzeni. Możliwość użycia w miejscach zagrożonych wybuchem. Siła cięcia nie mniejsza niż: 75kN. Rozwarcie ostrzy nie mniejsze niż: 40 mm. Siła rozpierania nie mniejsza niż 90kN. Skok tłoka nie mniej niż 100 mm. Ciężar kompletnego zestawu nie większy niż: 18 kg. 1 kpl. 10. Zestaw do oklejania i zabezpieczania szyb samochodowych podczas akcji ratowniczych. W składzie: torba transportowa, folia do oklejania, taśma klejąca z podajnikiem, piła ręczna do 12

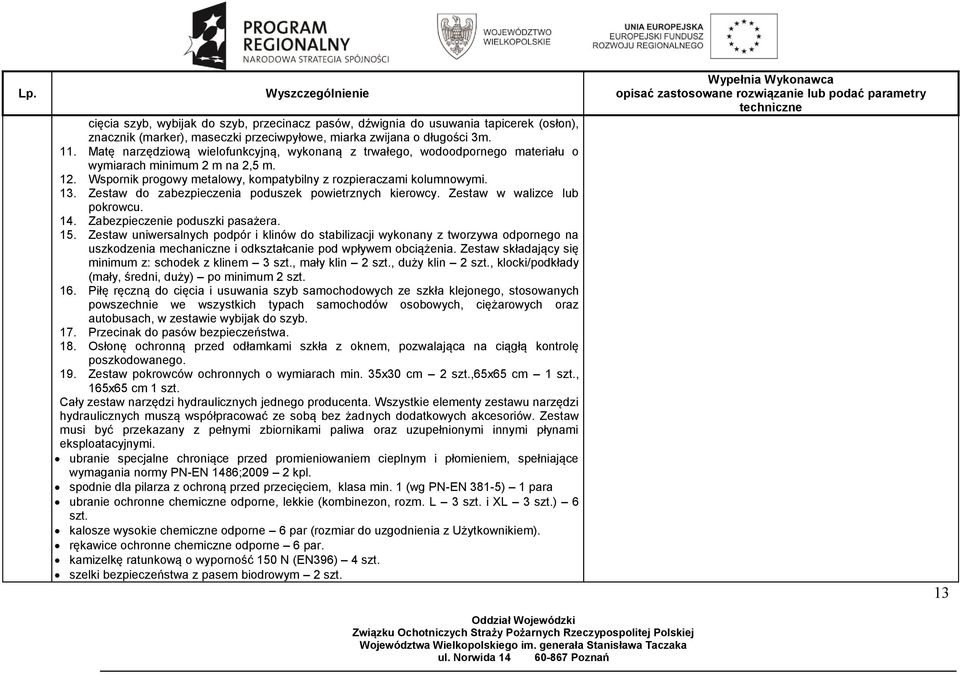

13 cięcia szyb, wybijak do szyb, przecinacz pasów, dźwignia do usuwania tapicerek (osłon), znacznik (marker), maseczki przeciwpyłowe, miarka zwijana o długości 3m. 11. Matę narzędziową wielofunkcyjną, wykonaną z trwałego, wodoodpornego materiału o wymiarach minimum 2 m na 2,5 m. 12. Wspornik progowy metalowy, kompatybilny z rozpieraczami kolumnowymi. 13. Zestaw do zabezpieczenia poduszek powietrznych kierowcy. Zestaw w walizce lub pokrowcu. 14. Zabezpieczenie poduszki pasażera. 15. Zestaw uniwersalnych podpór i klinów do stabilizacji wykonany z tworzywa odpornego na uszkodzenia mechaniczne i odkształcanie pod wpływem obciążenia. Zestaw składający się minimum z: schodek z klinem 3 szt., mały klin 2 szt., duży klin 2 szt., klocki/podkłady (mały, średni, duży) po minimum 2 szt. 16. Piłę ręczną do cięcia i usuwania szyb samochodowych ze szkła klejonego, stosowanych powszechnie we wszystkich typach samochodów osobowych, ciężarowych oraz autobusach, w zestawie wybijak do szyb. 17. Przecinak do pasów bezpieczeństwa. 18. Osłonę ochronną przed odłamkami szkła z oknem, pozwalająca na ciągłą kontrolę poszkodowanego. 19. Zestaw pokrowców ochronnych o wymiarach min. 35x30 cm 2 szt.,65x65 cm 1 szt., 165x65 cm 1 szt. Cały zestaw narzędzi hydraulicznych jednego producenta. Wszystkie elementy zestawu narzędzi hydraulicznych muszą współpracować ze sobą bez żadnych dodatkowych akcesoriów. Zestaw musi być przekazany z pełnymi zbiornikami paliwa oraz uzupełnionymi innymi płynami eksploatacyjnymi. ubranie specjalne chroniące przed promieniowaniem cieplnym i płomieniem, spełniające wymagania normy PN-EN 1486; kpl. spodnie dla pilarza z ochroną przed przecięciem, klasa min. 1 (wg PN-EN 381-5) 1 para ubranie ochronne chemiczne odporne, lekkie (kombinezon, rozm. L 3 szt. i XL 3 szt.) 6 szt. kalosze wysokie chemiczne odporne 6 par (rozmiar do uzgodnienia z Użytkownikiem). rękawice ochronne chemiczne odporne 6 par. kamizelkę ratunkową o wyporność 150 N (EN396) 4 szt. szelki bezpieczeństwa z pasem biodrowym 2 szt. 13

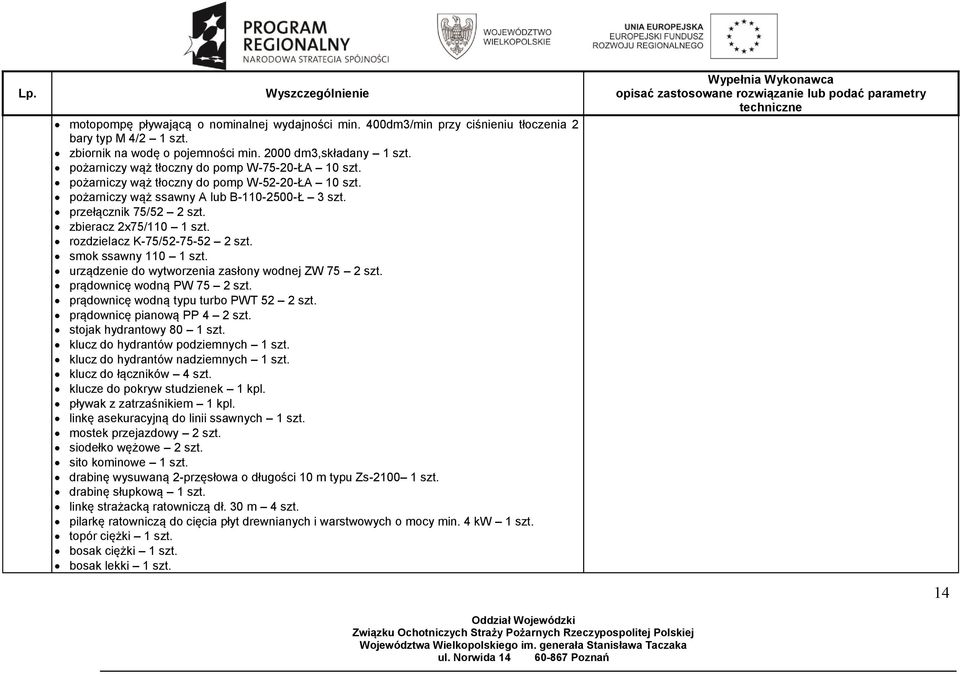

14 motopompę pływającą o nominalnej wydajności min. 400dm3/min przy ciśnieniu tłoczenia 2 bary typ M 4/2 1 szt. zbiornik na wodę o pojemności min dm3,składany 1 szt. pożarniczy wąż tłoczny do pomp W ŁA 10 szt. pożarniczy wąż tłoczny do pomp W ŁA 10 szt. pożarniczy wąż ssawny A lub B Ł 3 szt. przełącznik 75/52 2 szt. zbieracz 2x75/110 1 szt. rozdzielacz K-75/ szt. smok ssawny szt. urządzenie do wytworzenia zasłony wodnej ZW 75 2 szt. prądownicę wodną PW 75 2 szt. prądownicę wodną typu turbo PWT 52 2 szt. prądownicę pianową PP 4 2 szt. stojak hydrantowy 80 1 szt. klucz do hydrantów podziemnych 1 szt. klucz do hydrantów nadziemnych 1 szt. klucz do łączników 4 szt. klucze do pokryw studzienek 1 kpl. pływak z zatrzaśnikiem 1 kpl. linkę asekuracyjną do linii ssawnych 1 szt. mostek przejazdowy 2 szt. siodełko wężowe 2 szt. sito kominowe 1 szt. drabinę wysuwaną 2-przęsłowa o długości 10 m typu Zs szt. drabinę słupkową 1 szt. linkę strażacką ratowniczą dł. 30 m 4 szt. pilarkę ratowniczą do cięcia płyt drewnianych i warstwowych o mocy min. 4 kw 1 szt. topór ciężki 1 szt. bosak ciężki 1 szt. bosak lekki 1 szt. 14

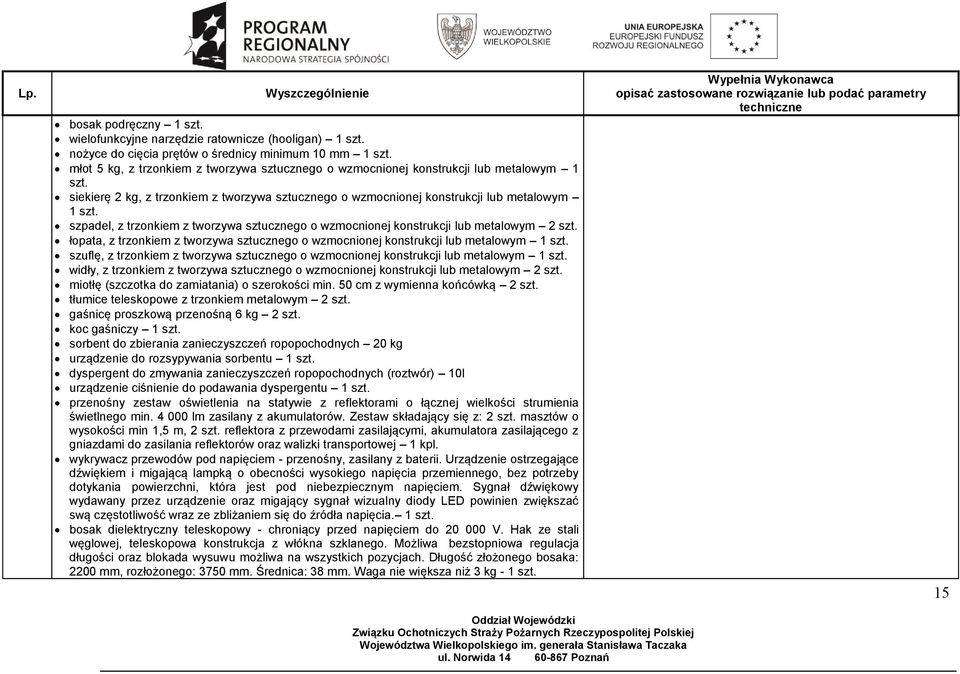

15 bosak podręczny 1 szt. wielofunkcyjne narzędzie ratownicze (hooligan) 1 szt. nożyce do cięcia prętów o średnicy minimum 10 mm 1 szt. młot 5 kg, z trzonkiem z tworzywa sztucznego o wzmocnionej konstrukcji lub metalowym 1 szt. siekierę 2 kg, z trzonkiem z tworzywa sztucznego o wzmocnionej konstrukcji lub metalowym 1 szt. szpadel, z trzonkiem z tworzywa sztucznego o wzmocnionej konstrukcji lub metalowym 2 szt. łopata, z trzonkiem z tworzywa sztucznego o wzmocnionej konstrukcji lub metalowym 1 szt. szuflę, z trzonkiem z tworzywa sztucznego o wzmocnionej konstrukcji lub metalowym 1 szt. widły, z trzonkiem z tworzywa sztucznego o wzmocnionej konstrukcji lub metalowym 2 szt. miotłę (szczotka do zamiatania) o szerokości min. 50 cm z wymienna końcówką 2 szt. tłumice teleskopowe z trzonkiem metalowym 2 szt. gaśnicę proszkową przenośną 6 kg 2 szt. koc gaśniczy 1 szt. sorbent do zbierania zanieczyszczeń ropopochodnych 20 kg urządzenie do rozsypywania sorbentu 1 szt. dyspergent do zmywania zanieczyszczeń ropopochodnych (roztwór) 10l urządzenie ciśnienie do podawania dyspergentu 1 szt. przenośny zestaw oświetlenia na statywie z reflektorami o łącznej wielkości strumienia świetlnego min lm zasilany z akumulatorów. Zestaw składający się z: 2 szt. masztów o wysokości min 1,5 m, 2 szt. reflektora z przewodami zasilającymi, akumulatora zasilającego z gniazdami do zasilania reflektorów oraz walizki transportowej 1 kpl. wykrywacz przewodów pod napięciem - przenośny, zasilany z baterii. Urządzenie ostrzegające dźwiękiem i migającą lampką o obecności wysokiego napięcia przemiennego, bez potrzeby dotykania powierzchni, która jest pod niebezpiecznym napięciem. Sygnał dźwiękowy wydawany przez urządzenie oraz migający sygnał wizualny diody LED powinien zwiększać swą częstotliwość wraz ze zbliżaniem się do źródła napięcia. 1 szt. bosak dielektryczny teleskopowy - chroniący przed napięciem do V. Hak ze stali węglowej, teleskopowa konstrukcja z włókna szklanego. Możliwa bezstopniowa regulacja długości oraz blokada wysuwu możliwa na wszystkich pozycjach. Długość złożonego bosaka: 2200 mm, rozłożonego: 3750 mm. Średnica: 38 mm. Waga nie większa niż 3 kg - 1 szt. 15

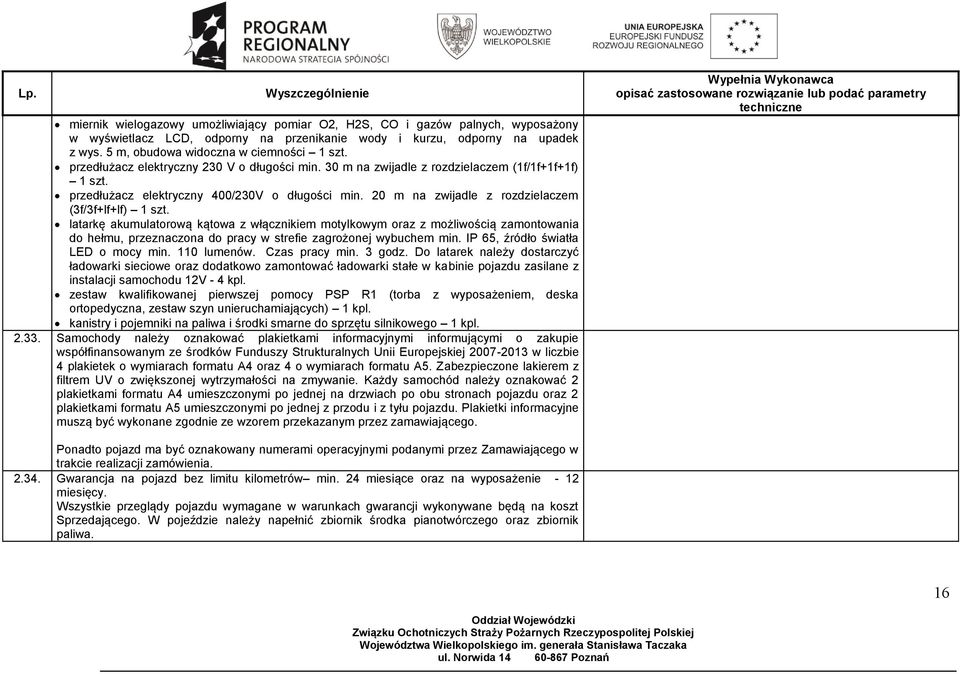

16 miernik wielogazowy umożliwiający pomiar O2, H2S, CO i gazów palnych, wyposażony w wyświetlacz LCD, odporny na przenikanie wody i kurzu, odporny na upadek z wys. 5 m, obudowa widoczna w ciemności 1 szt. przedłużacz elektryczny 230 V o długości min. 30 m na zwijadle z rozdzielaczem (1f/1f+1f+1f) 1 szt. przedłużacz elektryczny 400/230V o długości min. 20 m na zwijadle z rozdzielaczem (3f/3f+lf+lf) 1 szt. latarkę akumulatorową kątowa z włącznikiem motylkowym oraz z możliwością zamontowania do hełmu, przeznaczona do pracy w strefie zagrożonej wybuchem min. IP 65, źródło światła LED o mocy min. 110 lumenów. Czas pracy min. 3 godz. Do latarek należy dostarczyć ładowarki sieciowe oraz dodatkowo zamontować ładowarki stałe w kabinie pojazdu zasilane z instalacji samochodu 12V - 4 kpl. zestaw kwalifikowanej pierwszej pomocy PSP R1 (torba z wyposażeniem, deska ortopedyczna, zestaw szyn unieruchamiających) 1 kpl. kanistry i pojemniki na paliwa i środki smarne do sprzętu silnikowego 1 kpl Samochody należy oznakować plakietkami informacyjnymi informującymi o zakupie współfinansowanym ze środków Funduszy Strukturalnych Unii Europejskiej w liczbie 4 plakietek o wymiarach formatu A4 oraz 4 o wymiarach formatu A5. Zabezpieczone lakierem z filtrem UV o zwiększonej wytrzymałości na zmywanie. Każdy samochód należy oznakować 2 plakietkami formatu A4 umieszczonymi po jednej na drzwiach po obu stronach pojazdu oraz 2 plakietkami formatu A5 umieszczonymi po jednej z przodu i z tyłu pojazdu. Plakietki informacyjne muszą być wykonane zgodnie ze wzorem przekazanym przez zamawiającego. Ponadto pojazd ma być oznakowany numerami operacyjnymi podanymi przez Zamawiającego w trakcie realizacji zamówienia Gwarancja na pojazd bez limitu kilometrów min. 24 miesiące oraz na wyposażenie - 12 miesięcy. Wszystkie przeglądy pojazdu wymagane w warunkach gwarancji wykonywane będą na koszt Sprzedającego. W pojeździe należy napełnić zbiornik środka pianotwórczego oraz zbiornik paliwa. 16

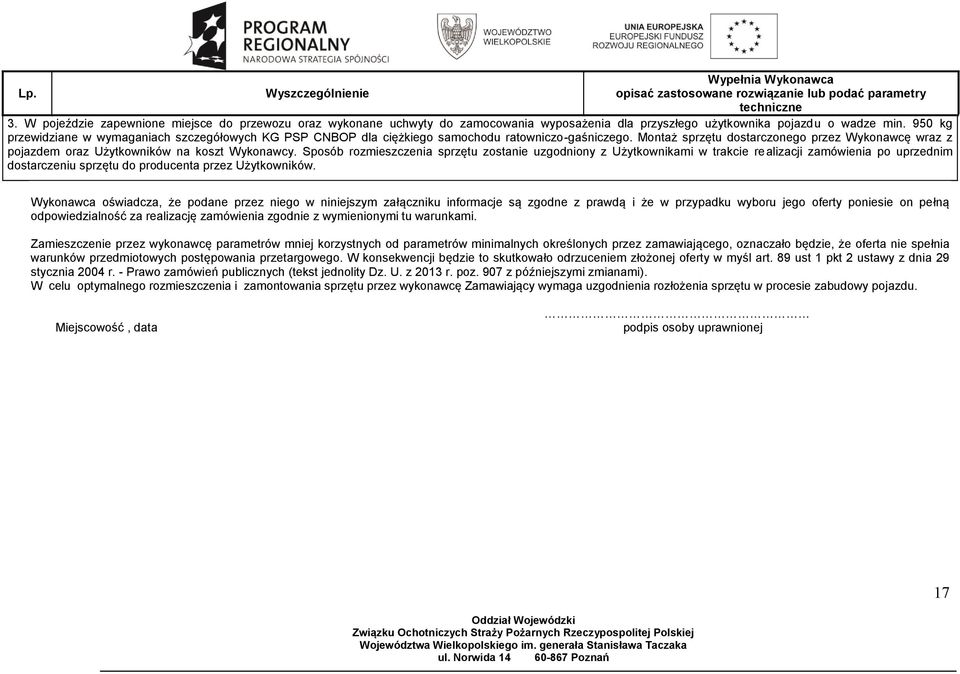

17 3. W pojeździe zapewnione miejsce do przewozu oraz wykonane uchwyty do zamocowania wyposażenia dla przyszłego użytkownika pojazdu o wadze min. 950 kg przewidziane w wymaganiach szczegółowych KG PSP CNBOP dla ciężkiego samochodu ratowniczo-gaśniczego. Montaż sprzętu dostarczonego przez Wykonawcę wraz z pojazdem oraz Użytkowników na koszt Wykonawcy. Sposób rozmieszczenia sprzętu zostanie uzgodniony z Użytkownikami w trakcie realizacji zamówienia po uprzednim dostarczeniu sprzętu do producenta przez Użytkowników. Wykonawca oświadcza, że podane przez niego w niniejszym załączniku informacje są zgodne z prawdą i że w przypadku wyboru jego oferty poniesie on pełną odpowiedzialność za realizację zamówienia zgodnie z wymienionymi tu warunkami. Zamieszczenie przez wykonawcę parametrów mniej korzystnych od parametrów minimalnych określonych przez zamawiającego, oznaczało będzie, że oferta nie spełnia warunków przedmiotowych postępowania przetargowego. W konsekwencji będzie to skutkowało odrzuceniem złożonej oferty w myśl art. 89 ust 1 pkt 2 ustawy z dnia 29 stycznia 2004 r. - Prawo zamówień publicznych (tekst jednolity Dz. U. z 2013 r. poz. 907 z późniejszymi zmianami). W celu optymalnego rozmieszczenia i zamontowania sprzętu przez wykonawcę Zamawiający wymaga uzgodnienia rozłożenia sprzętu w procesie zabudowy pojazdu. Miejscowość, data podpis osoby uprawnionej 17
