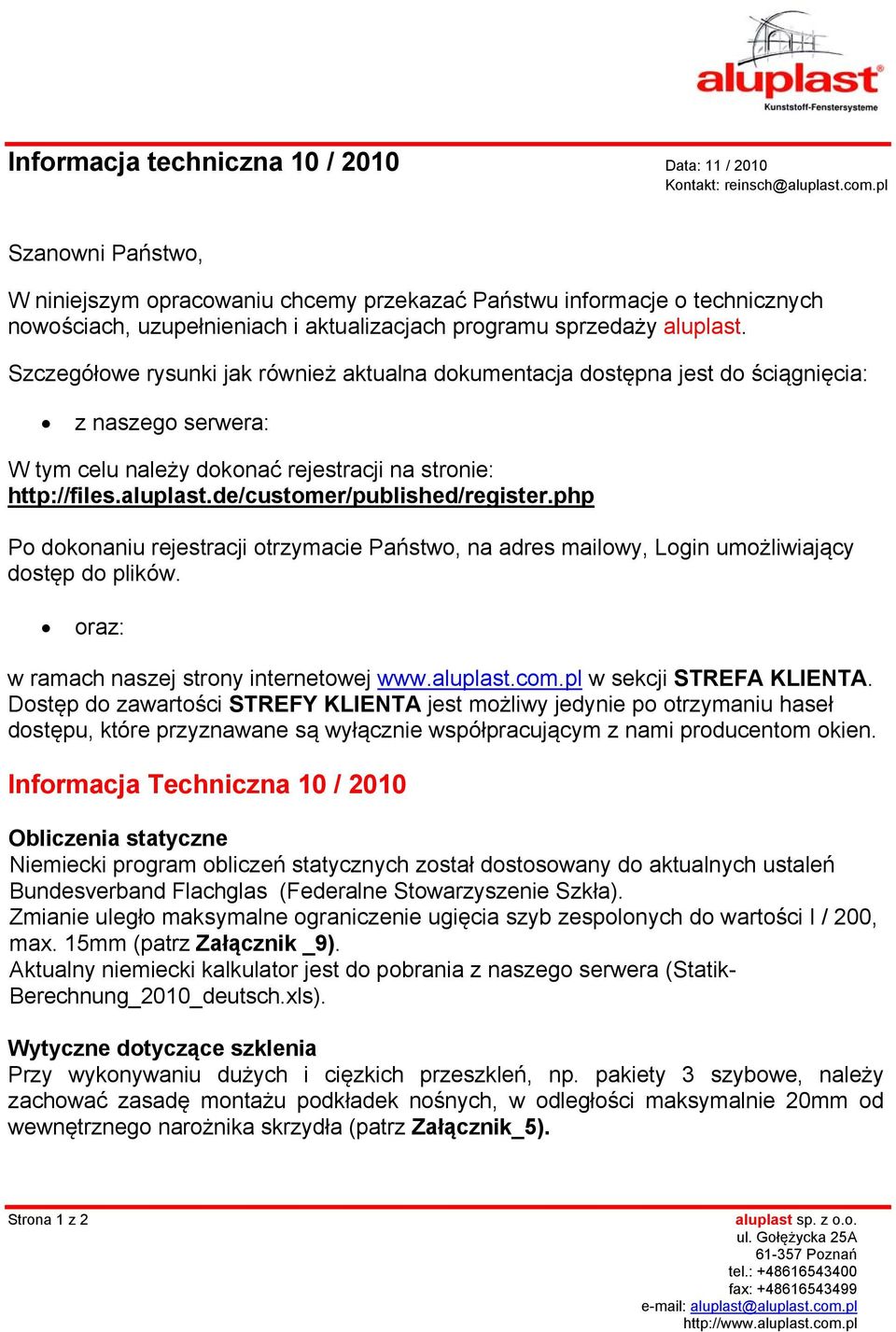

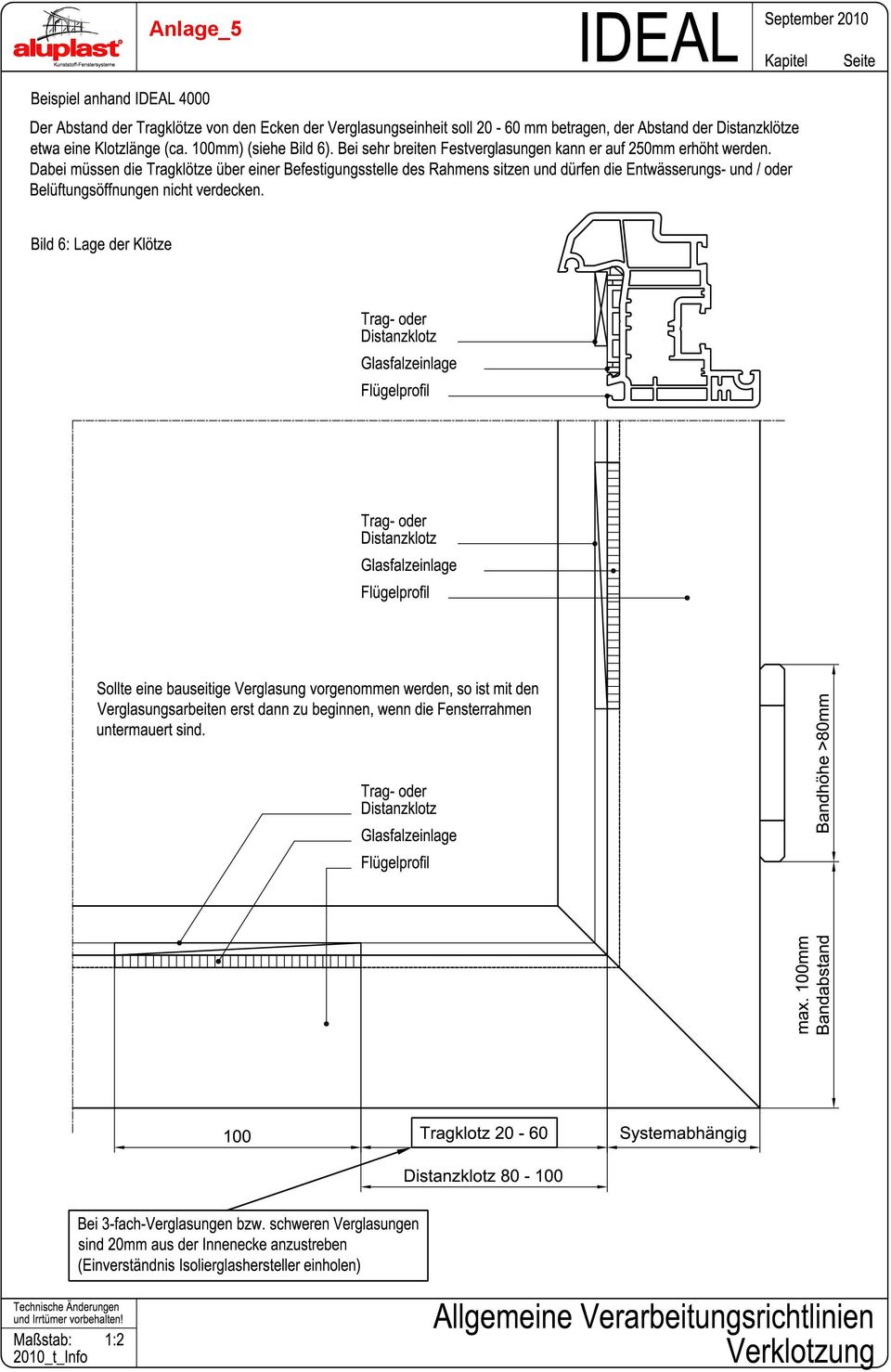

1 Informacja techniczna 10 / 2010 Data: 11 / 2010 Kontakt: reinsch@aluplast.com.pl Szanowni Państwo, W niniejszym opracowaniu chcemy przekazać Państwu informacje o technicznych nowościach, uzupełnieniach i aktualizacjach programu sprzedaży aluplast. Szczegółowe rysunki jak również aktualna dokumentacja dostępna jest do ściągnięcia: z naszego serwera: W tym celu należy dokonać rejestracji na stronie: Po dokonaniu rejestracji otrzymacie Państwo, na adres mailowy, Login umożliwiający dostęp do plików. oraz: w ramach naszej strony internetowej w sekcji STREFA KLIENTA. Dostęp do zawartości STREFY KLIENTA jest możliwy jedynie po otrzymaniu haseł dostępu, które przyznawane są wyłącznie współpracującym z nami producentom okien. Informacja Techniczna 10 / 2010 Obliczenia statyczne Niemiecki program obliczeń statycznych został dostosowany do aktualnych ustaleń Bundesverband Flachglas (Federalne Stowarzyszenie Szkła). Zmianie uległo maksymalne ograniczenie ugięcia szyb zespolonych do wartości I / 200, max. 15mm (patrz Załącznik _9). Aktualny niemiecki kalkulator jest do pobrania z naszego serwera (Statik- Berechnung_2010_deutsch.xls). Wytyczne dotyczące szklenia Przy wykonywaniu dużych i cięzkich przeszkleń, np. pakiety 3 szybowe, należy zachować zasadę montażu podkładek nośnych, w odległości maksymalnie 20mm od wewnętrznego narożnika skrzydła (patrz Załącznik_5). Strona 1 z 2 aluplast sp. z o.o. ul. Gołężycka 25A Poznań tel.: fax: aluplast@aluplast.com.pl

Szczegółowe rysunki jak również aktualna dokumentacja dostępna jest do ściągnięcia: z naszego serwera: W tym celu należy dokonać rejestracji na stronie: http://files.aluplast.

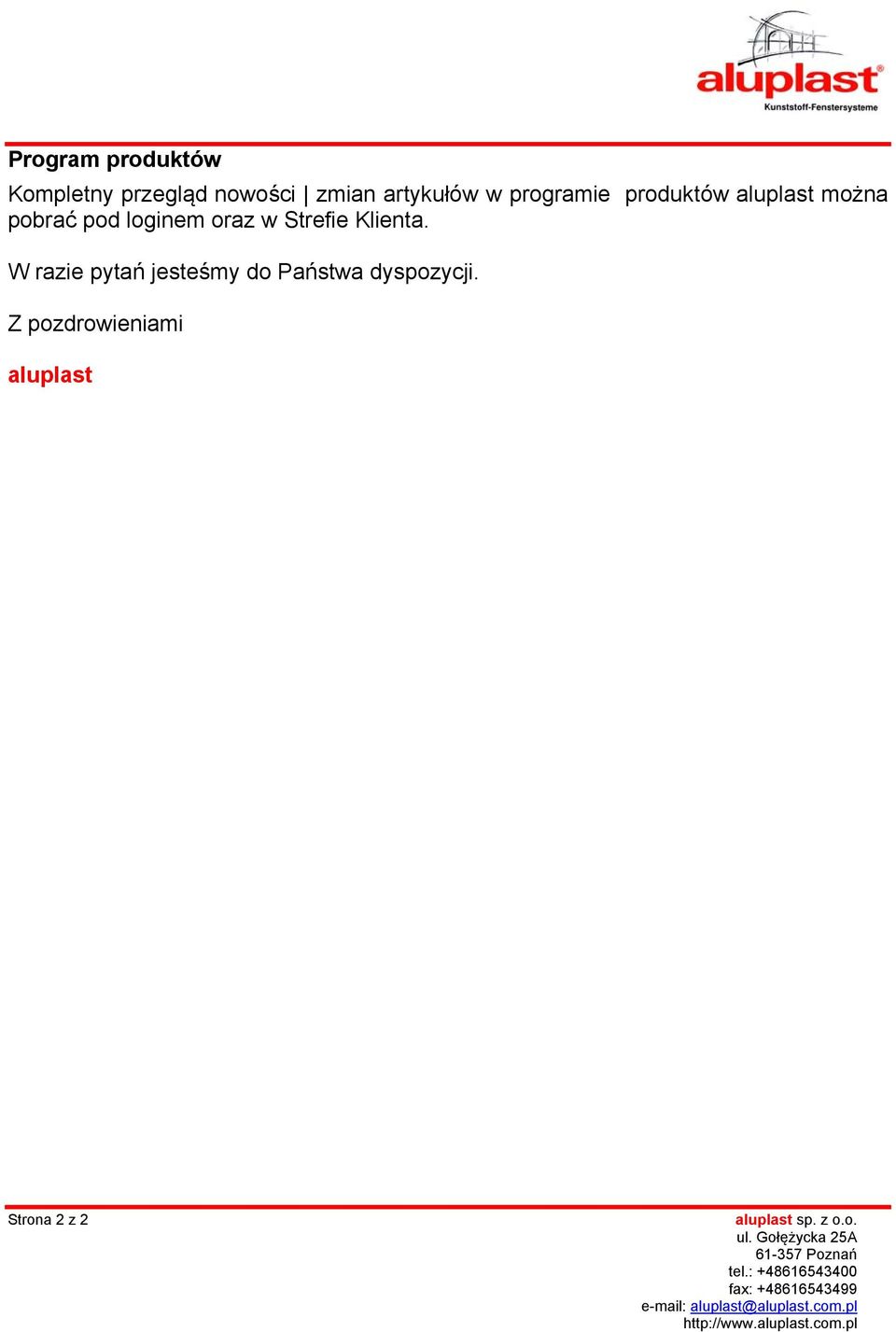

2 Program produktów Kompletny przegląd nowości zmian artykułów w programie produktów aluplast można pobrać pod loginem oraz w Strefie Klienta. W razie pytań jesteśmy do Państwa dyspozycji. Z pozdrowieniami aluplast Strona 2 z 2 aluplast sp. z o.o. ul. Gołężycka 25A Poznań tel.: fax: aluplast@aluplast.com.pl

Z pozdrowieniami aluplast Strona 2 z 2 aluplast sp. z o.o. ul.

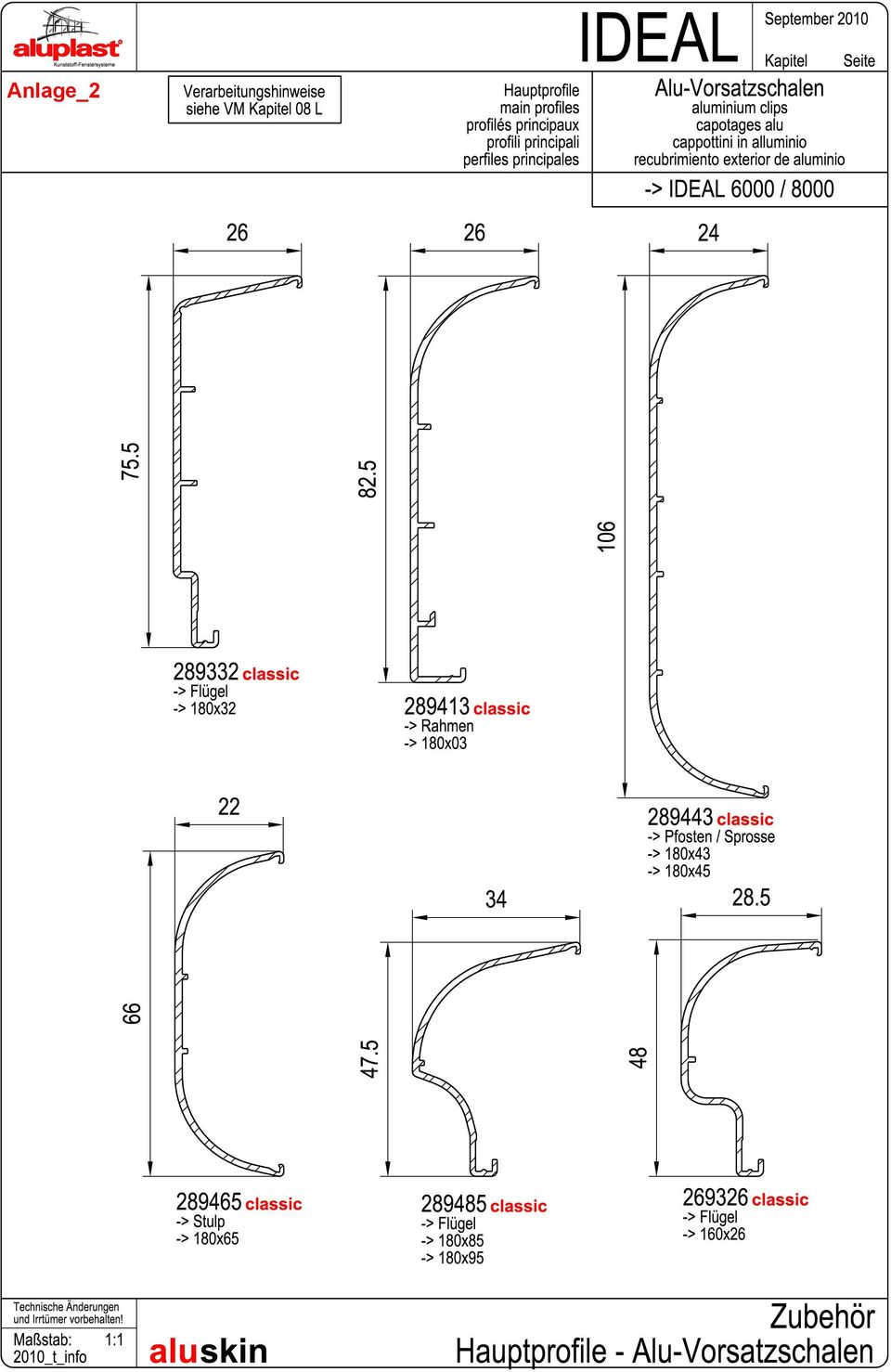

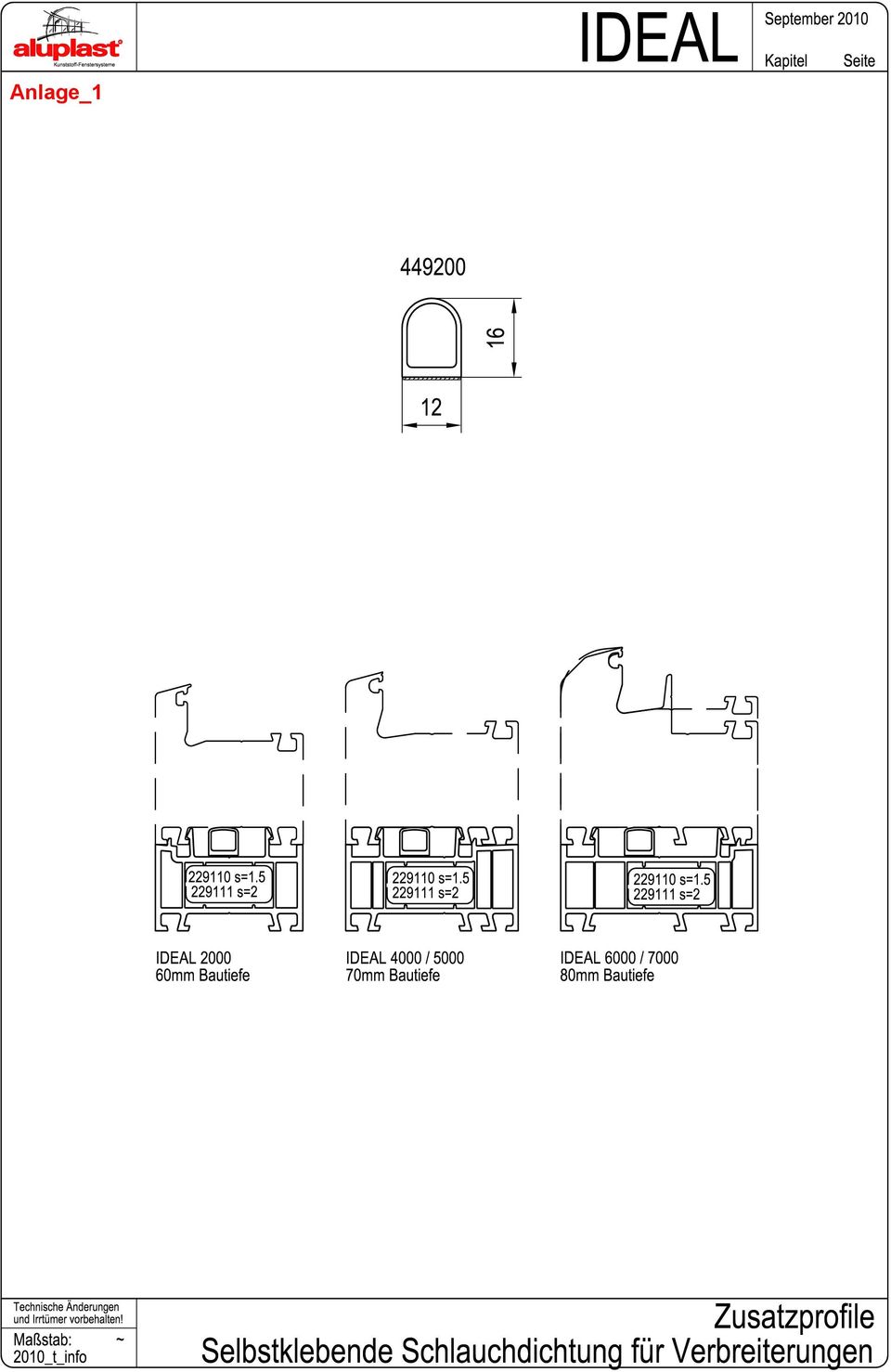

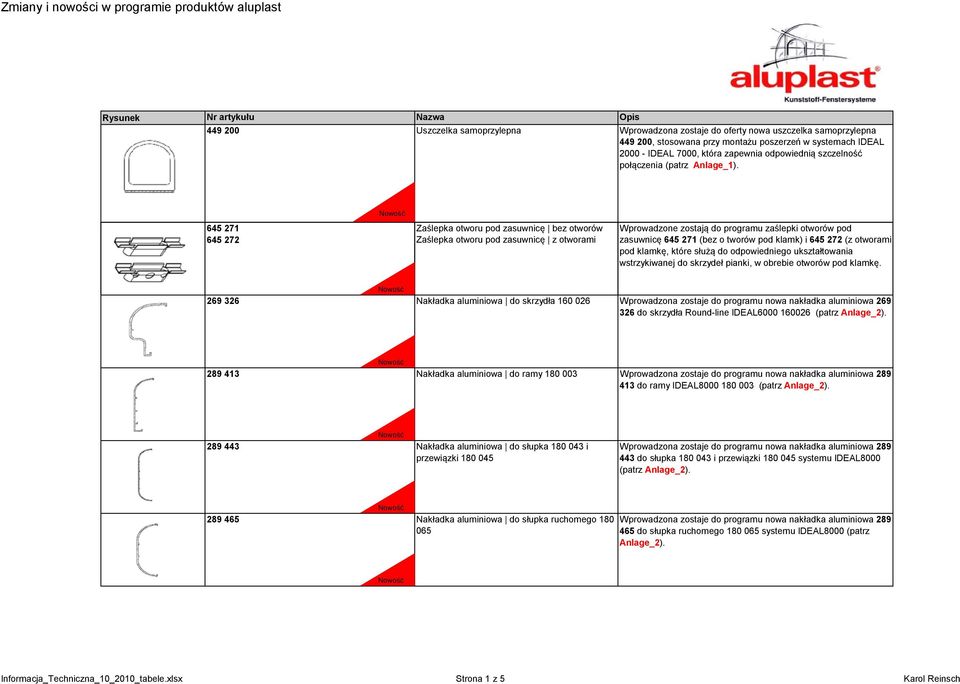

3 Zmiany i nowości w programie produktów aluplast Rysunek Nr artykułu Nazwa Opis Uszczelka samoprzylepna Wprowadzona zostaje do oferty nowa uszczelka samoprzylepna , stosowana przy montażu poszerzeń w systemach IDEAL IDEAL 7000, która zapewnia odpowiednią szczelność połączenia (patrz Anlage_1) Zaślepka otworu pod zasuwnicę bez otworów Zaślepka otworu pod zasuwnicę z otworami Wprowadzone zostają do programu zaślepki otworów pod zasuwnicę (bez o tworów pod klamk) i (z otworami pod klamkę, które służą do odpowiedniego ukształtowania wstrzykiwanej do skrzydeł pianki, w obrebie otworów pod klamkę Nakładka aluminiowa do skrzydła Wprowadzona zostaje do programu nowa nakładka aluminiowa do skrzydła Round-line IDEAL (patrz Anlage_2) Nakładka aluminiowa do ramy Wprowadzona zostaje do programu nowa nakładka aluminiowa do ramy IDEAL (patrz Anlage_2) Nakładka aluminiowa do słupka i przewiązki Wprowadzona zostaje do programu nowa nakładka aluminiowa do słupka i przewiązki systemu IDEAL8000 (patrz Anlage_2) Nakładka aluminiowa do słupka ruchomego Wprowadzona zostaje do programu nowa nakładka aluminiowa do słupka ruchomego systemu IDEAL8000 (patrz Anlage_2). Informacja_Techniczna_10_2010_tabele.xlsx Strona 1 z 5 Karol Reinsch

645 271 645 272 Zaślepka otworu pod zasuwnicę bez otworów Zaślepka otworu pod zasuwnicę z otworami Wprowadzone zostają do programu zaślepki otworów pod zasuwnicę 645 271 (bez o tworów pod klamk) i

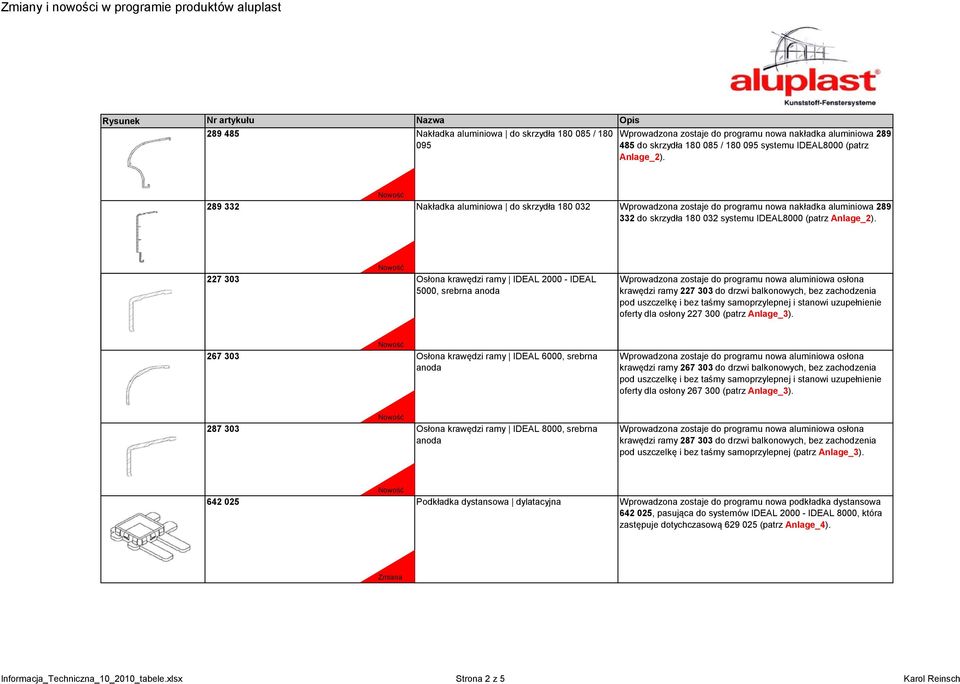

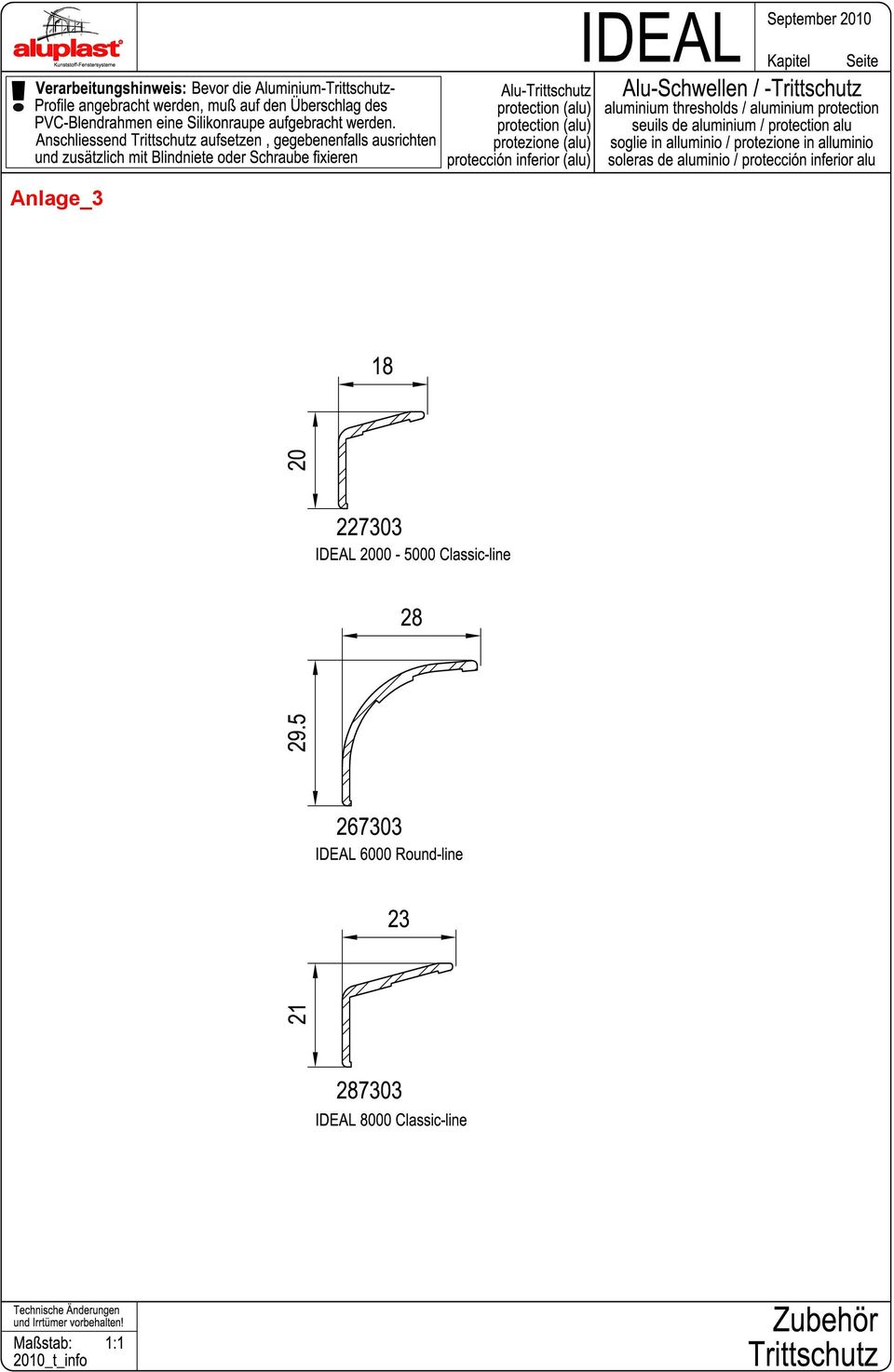

4 Zmiany i nowości w programie produktów aluplast Rysunek Nr artykułu Nazwa Opis Nakładka aluminiowa do skrzydła / 180 Wprowadzona zostaje do programu nowa nakładka aluminiowa do skrzydła / systemu IDEAL8000 (patrz Anlage_2) Nakładka aluminiowa do skrzydła Wprowadzona zostaje do programu nowa nakładka aluminiowa do skrzydła systemu IDEAL8000 (patrz Anlage_2) Osłona krawędzi ę ramy y IDEAL IDEAL Wprowadzona zostaje do programu nowa aluminiowa osłona 5000, srebrna anoda krawędzi ramy do drzwi balkonowych, bez zachodzenia pod uszczelkę i bez taśmy samoprzylepnej i stanowi uzupełnienie oferty dla osłony (patrz Anlage_3) Osłona krawędzi ramy IDEAL 6000, srebrna anoda Wprowadzona zostaje do programu nowa aluminiowa osłona krawędzi ramy do drzwi balkonowych, bez zachodzenia pod uszczelkę i bez taśmy samoprzylepnej i stanowi uzupełnienie oferty dla osłony (patrz Anlage_3) Osłona krawędzi ramy IDEAL 8000, srebrna anoda Wprowadzona zostaje do programu nowa aluminiowa osłona krawędzi ramy do drzwi balkonowych, bez zachodzenia pod uszczelkę i bez taśmy samoprzylepnej (patrz Anlage_3) Podkładka dystansowa dylatacyjna Wprowadzona zostaje do programu nowa podkładka dystansowa , pasująca do systemów IDEAL IDEAL 8000, która zastępuje dotychczasową (patrz Anlage_4). Zmiana Informacja_Techniczna_10_2010_tabele.xlsx Strona 2 z 5 Karol Reinsch

289 332 Nakładka aluminiowa do skrzydła 180 032 Wprowadzona zostaje do programu nowa nakładka aluminiowa 289 332 do skrzydła 180 032 systemu IDEAL8000 (patrz Anlage_2).

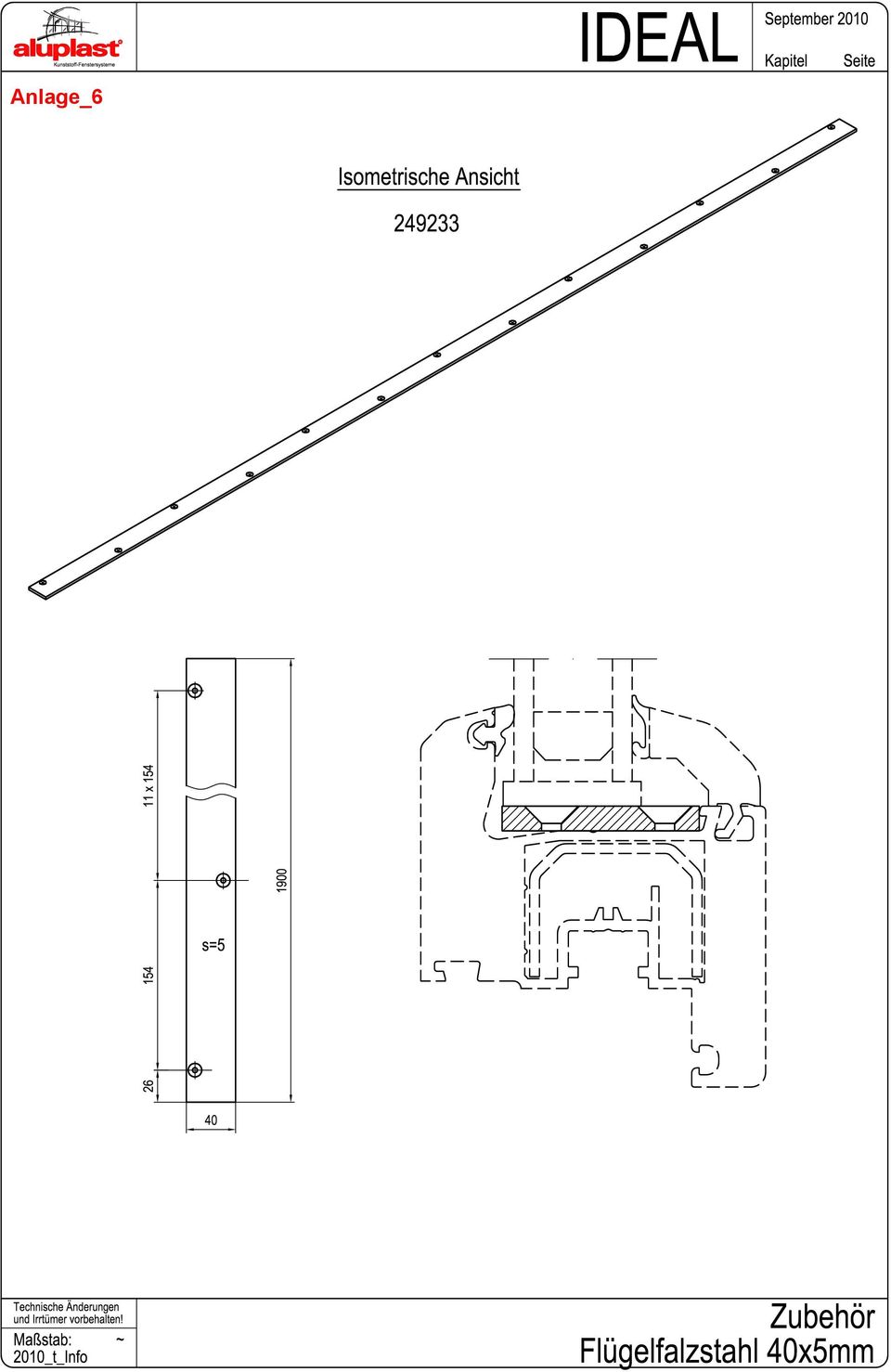

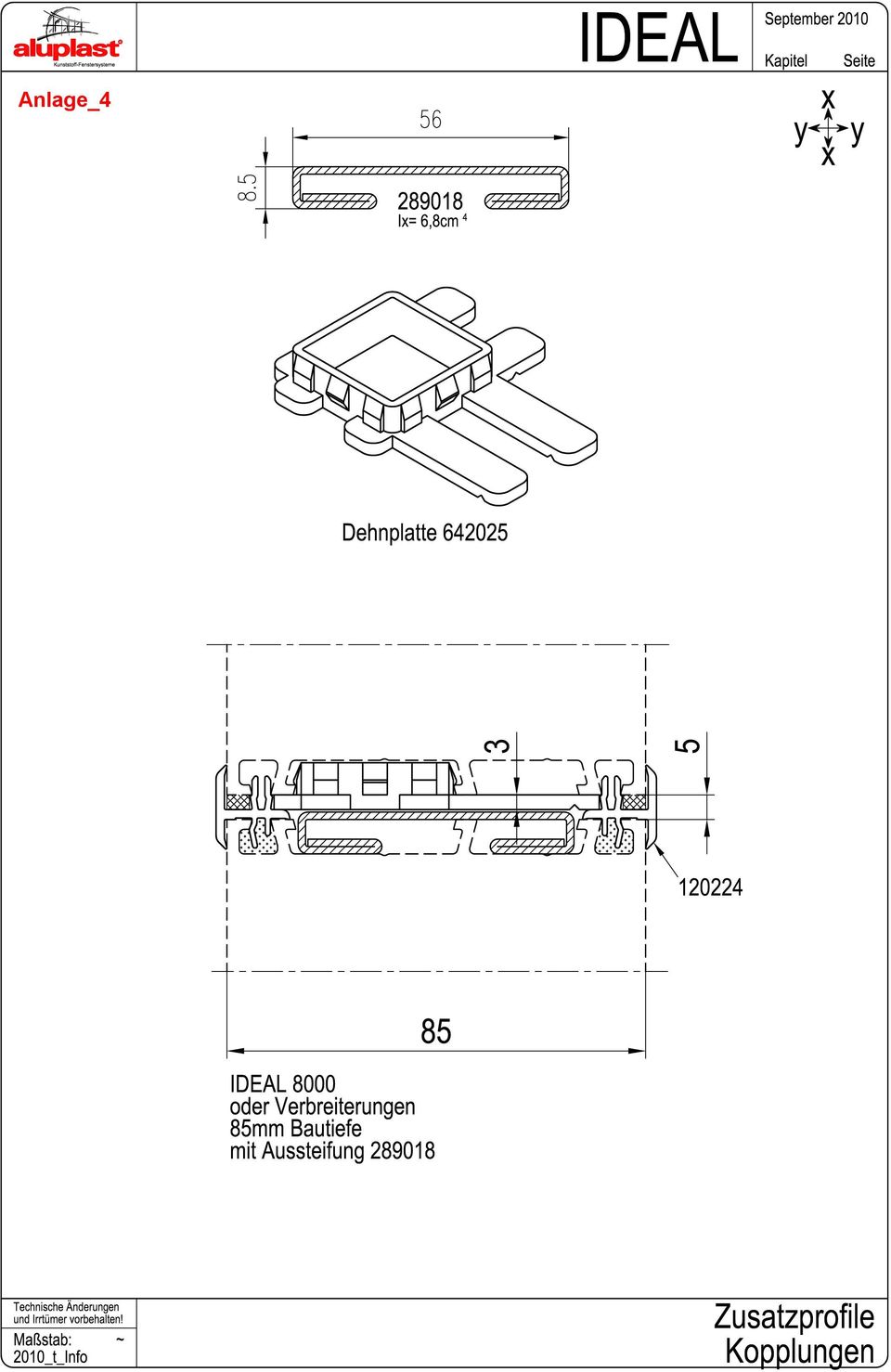

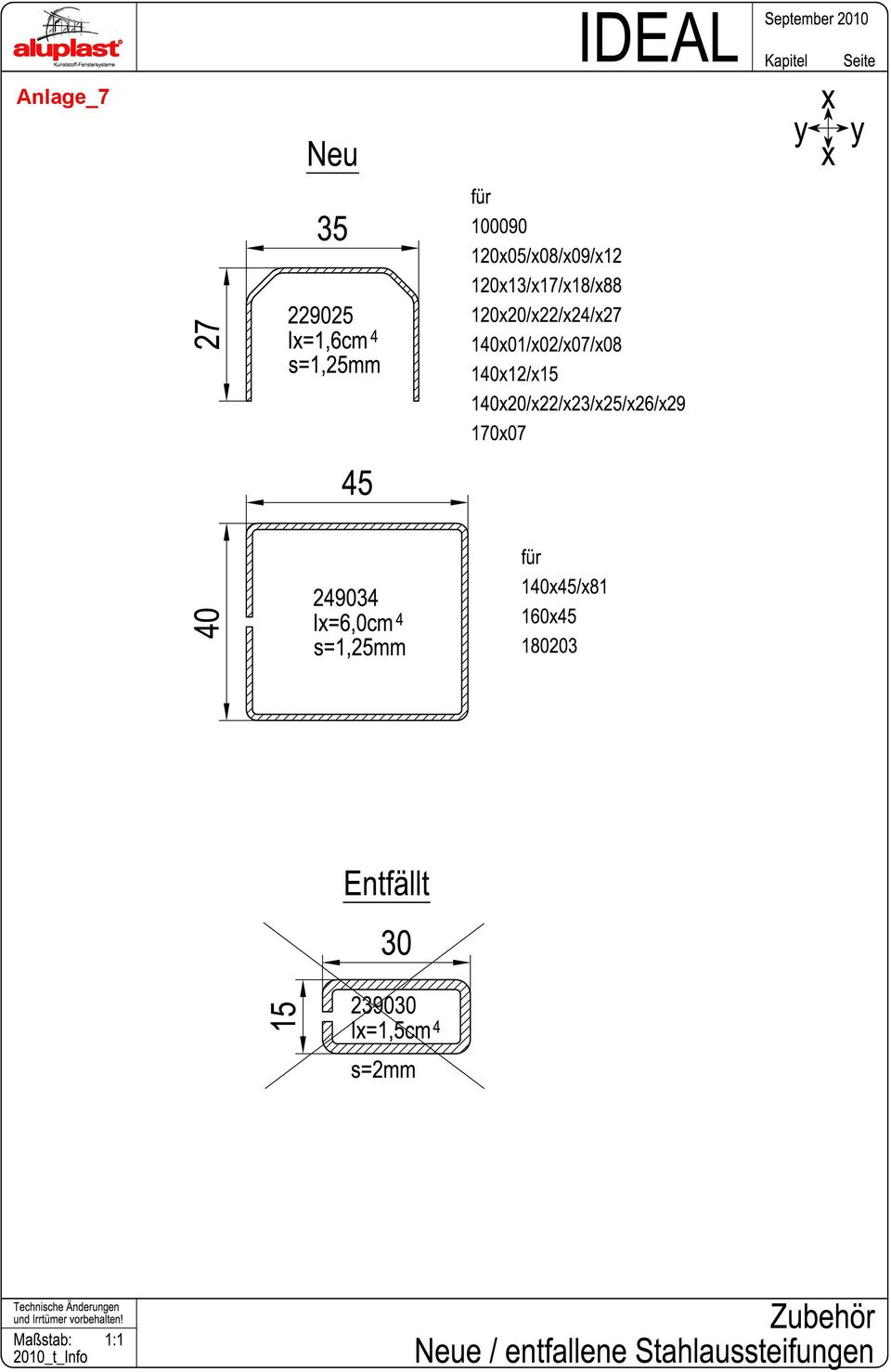

5 Zmiany i nowości w programie produktów aluplast Rysunek Nr artykułu Nazwa Opis Płaskownik 40x5mm Wprowadzone zostaje do programu nowe wzmocnienie stosowane we wrębie szybowym skrzydeł systemów IDEAL IDEAL 7000 (patrz Anlage_6) Wzmocnienie 35 x 27 x 1,0mm Wprowadzone zostaje do programu nowe wzmocnienie , które mże być stosowane do wszystkich profili wykorzystujących wzmocnienie (patrz Anlage_7) Wzmocnienie 45 x 40 x 1,25mm Wprowadzone zostaje do programu nowe wzmocnienie , które mże być stosowane do wszystkich profili wykorzystujących wzmocnienie (patrz Anlage_7) Wzmocnienie statyczne 56 x 8,5 x 1,5mm Wprowadzone zostaje do programu nowe wzmocnienie statyczne do systemów o szerokości zabudowy 85mm (patrz Anlage_4) Wzmocnienie 35 x 27 x 1,5mm Ulega zmianie kształt i sztywność przekroju wzmocnienia Nowy rodzaj wzmocnienia nie pasuje do profili , i (patrz Anlage_8). Zmiana Informacja_Techniczna_10_2010_tabele.xlsx Strona 3 z 5 Karol Reinsch

229 025 Wzmocnienie 35 x 27 x 1,0mm Wprowadzone zostaje do programu nowe wzmocnienie 229 025, które mże być stosowane do wszystkich profili wykorzystujących wzmocnienie 229 023 (patrz Anlage_7).

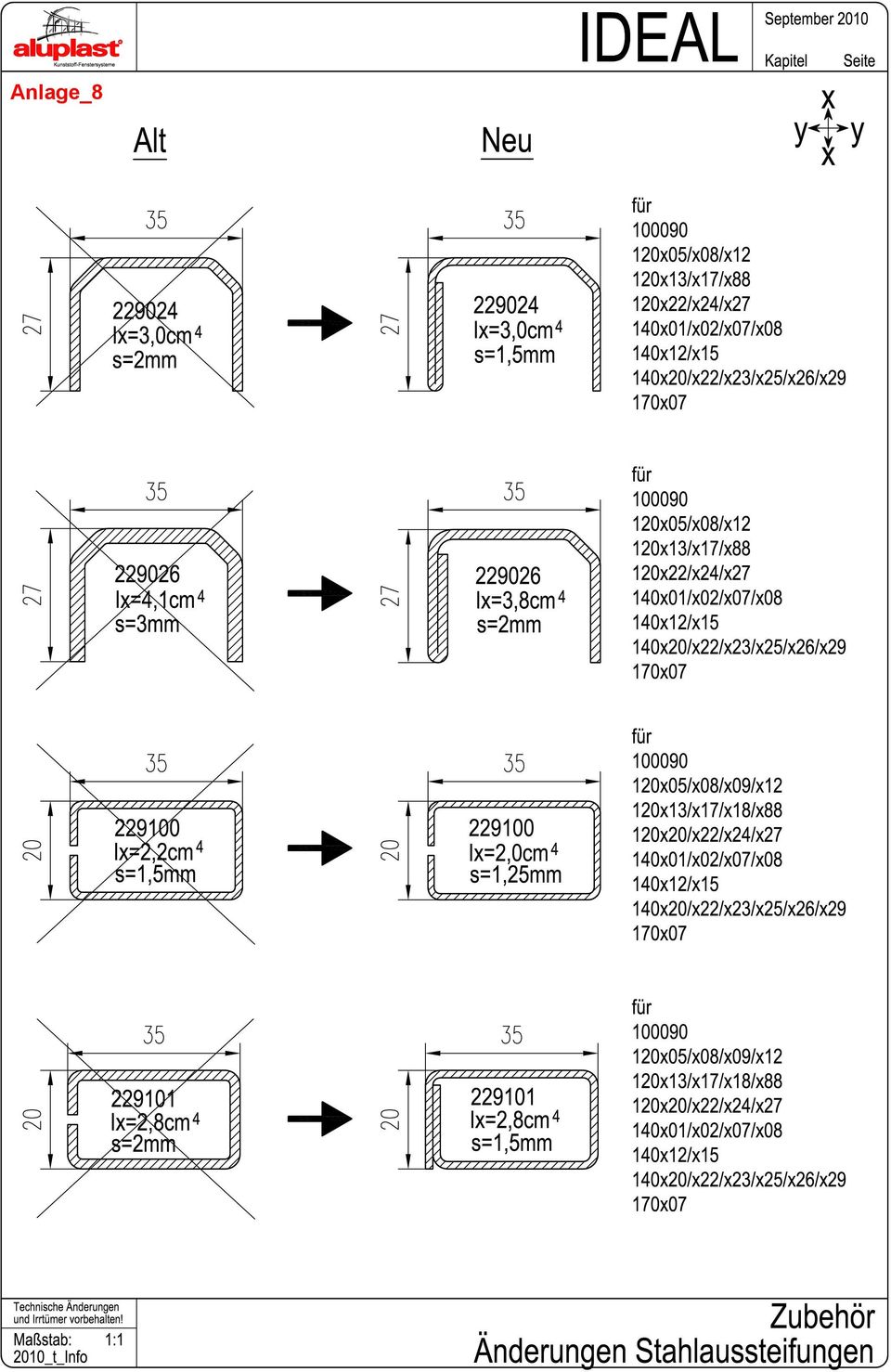

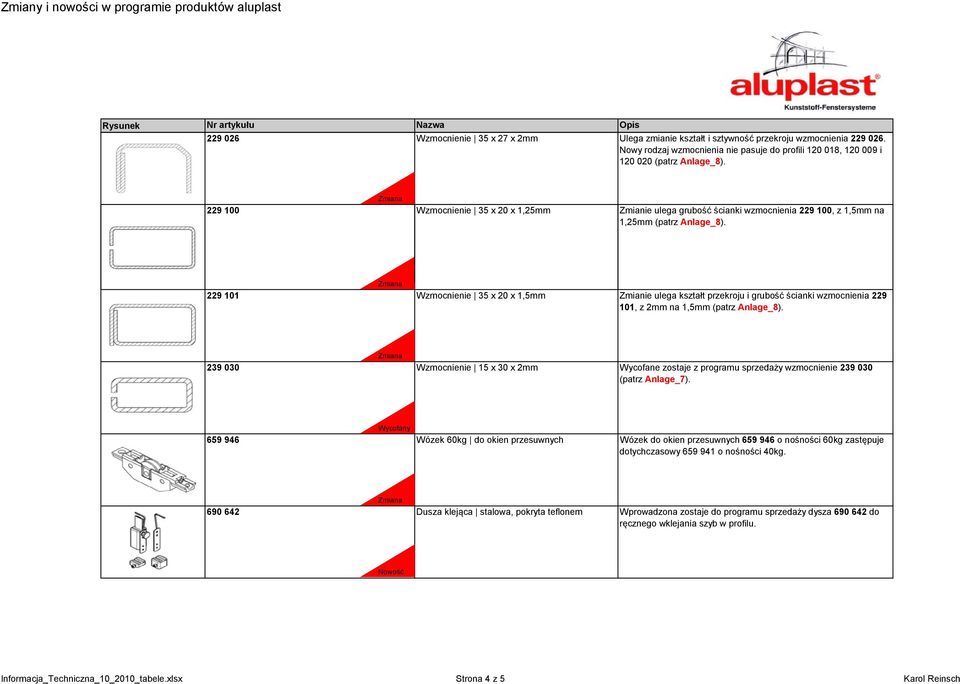

6 Zmiany i nowości w programie produktów aluplast Rysunek Nr artykułu Nazwa Opis Wzmocnienie 35 x 27 x 2mm Ulega zmianie kształt i sztywność przekroju wzmocnienia Nowy rodzaj wzmocnienia nie pasuje do profili , i (patrz Anlage_8). Zmiana Wzmocnienie 35 x 20 x 1,25mm Zmianie ulega grubość ścianki wzmocnienia , z 1,5mm na 1,25mm (patrz Anlage_8). Zmiana Wzmocnienie 35 x 20 x 1,5mm Zmianie ulega kształt przekroju i grubość ścianki wzmocnienia , z 2mm na 1,5mm (patrz Anlage_8). Zmiana Wzmocnienie 15 x 30 x 2mm Wycofane zostaje z programu sprzedaży wzmocnienie (patrz Anlage_7). Wycofany Wózek 60kg do okien przesuwnych Wózek do okien przesuwnych o nośności 60kg zastępuje dotychczasowy o nośności 40kg. Zmiana Dusza klejąca stalowa, pokryta teflonem Wprowadzona zostaje do programu sprzedaży dysza do ręcznego wklejania szyb w profilu. Informacja_Techniczna_10_2010_tabele.xlsx Strona 4 z 5 Karol Reinsch

Zmiana 229 100 Wzmocnienie 35 x 20 x 1,25mm Zmianie ulega grubość ścianki wzmocnienia 229 100, z 1,5mm na 1,25mm (patrz Anlage_8).

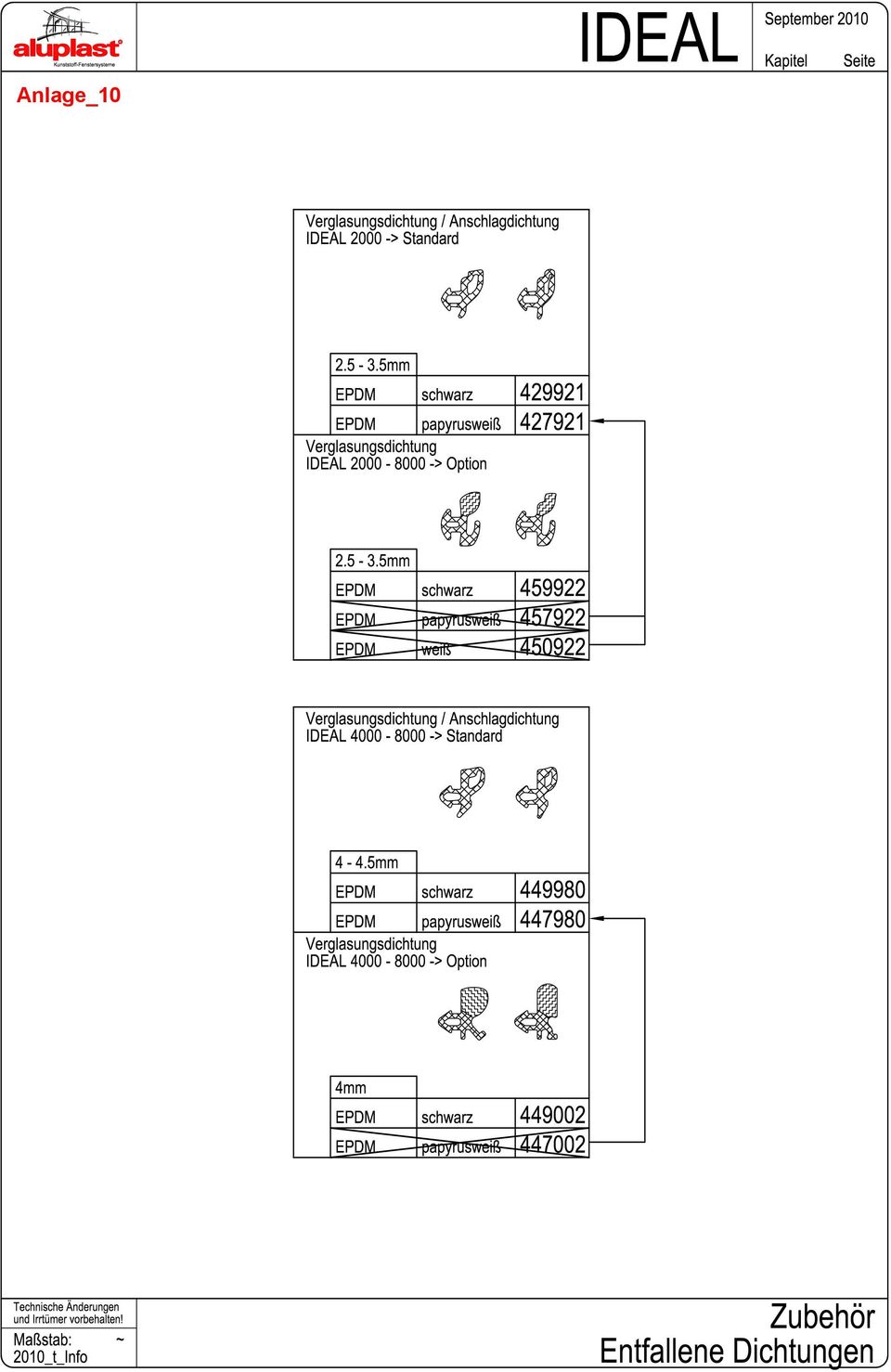

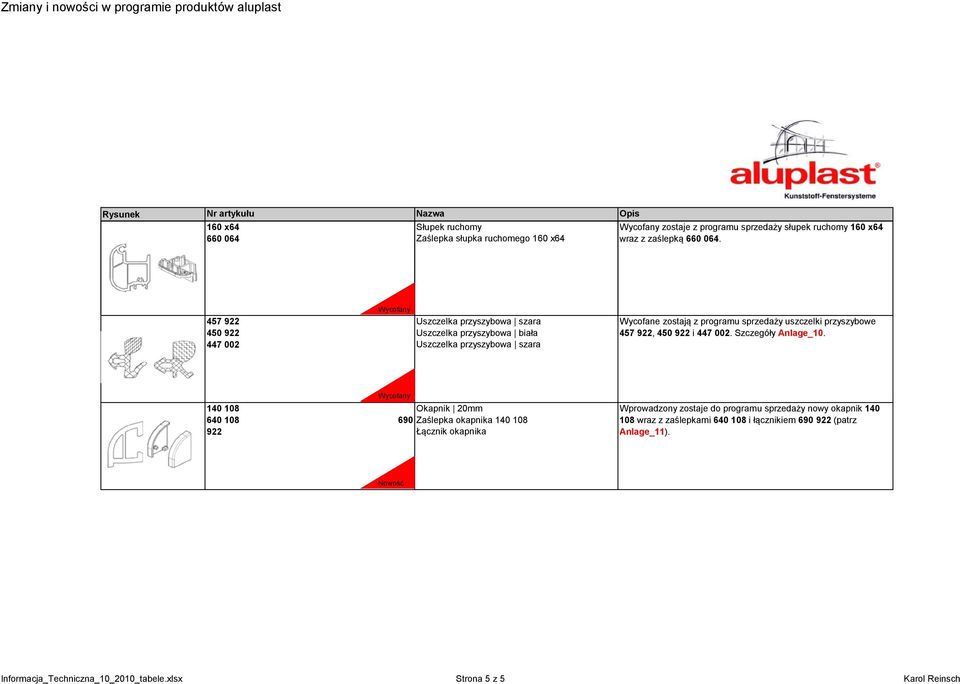

7 Zmiany i nowości w programie produktów aluplast Rysunek Nr artykułu Nazwa Opis 160 x64 Słupek ruchomy Wycofany zostaje z programu sprzedaży słupek ruchomy 160 x Zaślepka słupka ruchomego 160 x64 wraz z zaślepką Wycofany Uszczelka przyszybowa szara Uszczelka przyszybowa biała Uszczelka przyszybowa szara Wycofane zostają z programu sprzedaży uszczelki przyszybowe , i Szczegóły Anlage_10. NOWA Wycofany Okapnik 20mm Zaślepka okapnika Łącznik okapnika Wprowadzony zostaje do programu sprzedaży nowy okapnik wraz z zaślepkami i łącznikiem (patrz Anlage_11). Informacja_Techniczna_10_2010_tabele.xlsx Strona 5 z 5 Karol Reinsch

457 922 450 922 447 002 Wycofany Uszczelka przyszybowa szara Uszczelka przyszybowa biała Uszczelka przyszybowa szara Wycofane zostają z programu sprzedaży uszczelki przyszybowe 457 922,

16 BF-Merkblatt 002 / Mechanische Beanspruchungen Im eingebauten Zustand wirken auf das Mehrscheiben-Isolierglas dynamische und Dauerlasten aus Wind, Schnee, Menschengedr nge etc. ein. Diese Lasten werden in die Auflagerprofile (Rahmen) eingeleitet, wodurch eine Durchbiegung der Auflagerprofile und des Glasrandes erfolgt. Diese Durchbiegung f hrt zu Scherkr ften im Randverbund des Mehrscheiben-Isolierglases. Damit die dauerhafte Dichtheit des Randverbundes nicht gef hrdet ist, sind folgende Begrenzungen zu beachten: Die Durchbiegung des Mehrscheiben- Isolierglas Randverbundes senkrecht zur Plattenebene im Bereich einer Kante darf bei maximaler Belastung nicht mehr als 1/200 der Glaskantenl nge betragen, jedoch max. 15 mm. Die Rahmen m ssen daf r ausreichend bemessen sein. 7.0 Glasfalz, Abdichtung und Dampfdruckausgleich Es haben sich Verglasungssysteme bew hrt, die den Glasfalzraum vom Raumklima trennen. F r mitteleurop ische Verh ltnisse erfolgt eine Glasfalzraum- Bel ftung zur Wetterseite. Der Luftaustausch von der Raumseite in den Glasfalzraum ist weitgehend zu verhindern. 8.0 Normen, Richtlinien, Regelwerke (in ihrer jeweils g ltigen Fassung) [1] TRAV Technische Regeln zur Verwendung von absturzsichernden Verglasungen, DIBt Berlin [2] TRLV Technische Regeln zur Verwendung von linienf rmig gelagerten Verglasungen, DIBt Berlin [3] Technische Richtlinie Nr. 3 des Instituts des Glaserhandwerks, Hadamar [4] Technische Richtlinie Nr. 17 des Instituts des Glaserhandwerks, Hadamar [5] EN , Glas im Bauwesen, Mehrscheiben-Isolierglas, Konformit tsbewertung [6] DIN , Abdichten von Verglasungen mit Dichtstoffen; Anforderungen an Glasfalze Verglasungen mit Dichtstoffen [7] DIN , Abdichten von Verglasungen mit Dichtstoffen; Verglasungssysteme [8] Beanspruchungsgruppen f r die Verglasung von Fenstern, ift- Richtlinie VE 06/01 [9] Richtlinie zur Beurteilung der visuellen Qualit t von Glas f r das Bauwesen, Bundesverband Flachglas, Troisdorf [10] Merkblatt zur Reinigung von Glas, Bundesverband Flachglas, Troisdorf Dieses Merkblatt wurde erarbeitet von: Bundesverband Flachglas e.v., M lheimer Stra e 1 D Troisdorf Telefon: / Telefax: / info@bundesverband-flachglas.de Internet: Unter Mitwirkung von: Bundesinnunsverband des Glaserhandwerks, Hadamar Fachverband Glas Fenster Fassade Baden-W rttemberg, Karlsruhe Verband der Fensterund Fassadenhersteller, Frankfurt Flachglas MarkenKreis GmbH, Gelsenkirchen Gluske-BKV GmbH, Wuppertal Interpane Glas Indusrie AG, Lauenf rde Isolar-Glas- Beratung GmbH, Kirchberg Pilkington Deutschland AG, Gladbeck Schollglas GmbH, Barsinghausen Glas Tr sch GmbH, N rdlingen Bundesverband Flachglas e. V. Einem Nachdruck wird nach R ckfrage gerne zugestimmt. Ohne ausdr ckliche Genehmigung ist es jedoch nicht gestattet, die Ausarbeitung oder Teile hieraus nachzudrucken oder zu vervielf ltigen. Irgendwelche Anspr che k nnen aus der Ver ffentlichung nicht abgeleitet werden. Bundesverband Flachglas e.v. M lheimer Stra e Troisdorf Telefon (02241) Telefax (02241) info@bundesverband-flachglas.de

Diese Lasten werden in die Auflagerprofile (Rahmen) eingeleitet, wodurch eine Durchbiegung der Auflagerprofile und des Glasrandes erfolgt.
