Dane techniczne Langfeldkassetten Einhängesystem Podłużne kasety - system zawieszany. Datenblatt KLH-H

Transkrypt

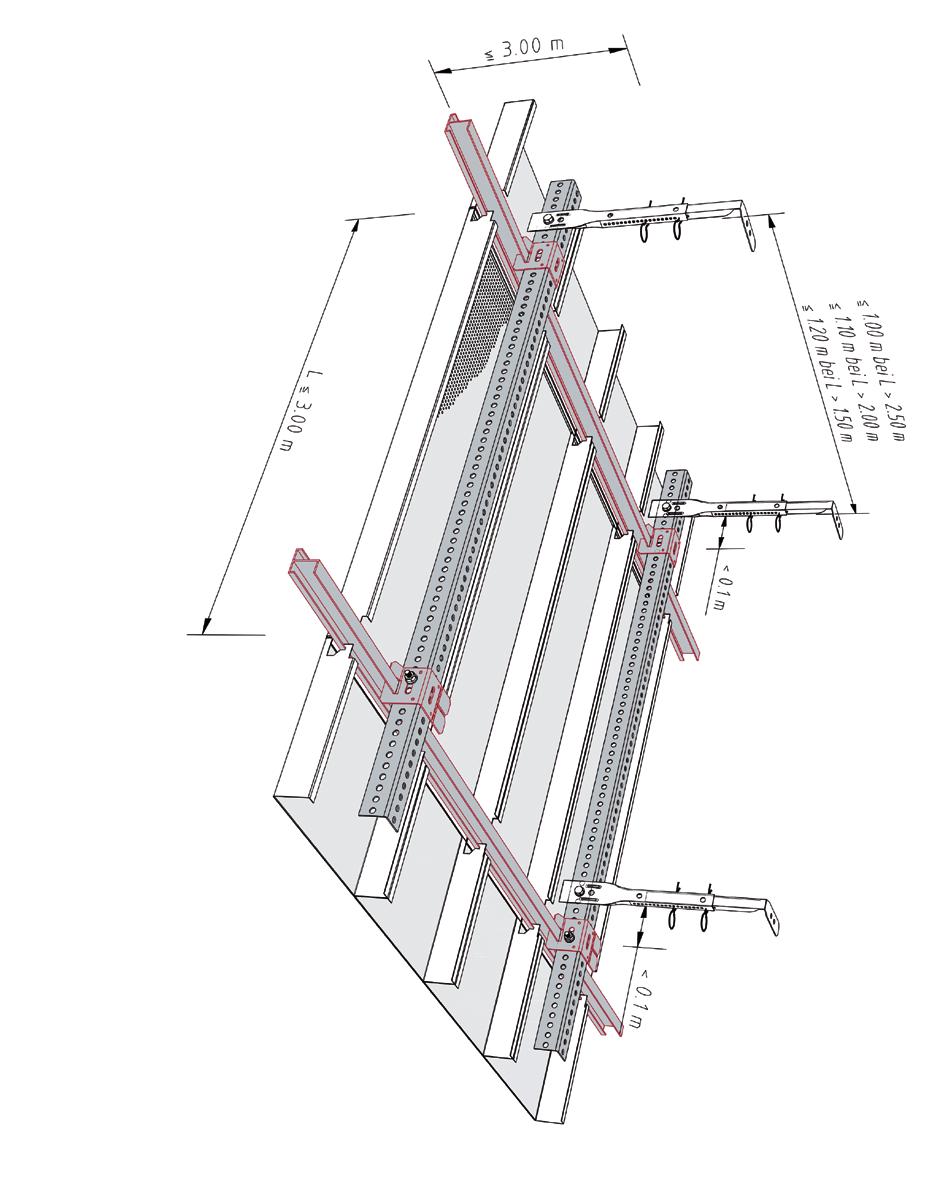

1 Standardkonstruktion mit H-Profil - Noniusabhänger Konstrukcja standardowa z H-profil - wieszak noniuszowy u w y r e t Detail A Detail C q i Detail B Normbedarf: Zużycie normatywne: Bedarf / m 2 zużycie / m² Benennung oznakowanie L=3,0m L=2,5m L=2,0m L=1,5m q Einhängekassette kaseta zawieszana w H-Profil profil H 0,33 0,40 0,50 0,67 lfm mb e Kreuzverbinder für H-Profil łącznik krzyżakowy dla profilu H 0,33 0,40 0,45 0,55 Stk szt r Rostwinkel 30/30 kątownik rusztowy 30/30 1,00 1,00 0,91 0,83 lfm mb t Nonius-Unterteil wieszak Bandraster z dolną częścia noniusza 0,33 0,40 0,45 0,56 Stk. szt y Sicherungsstift kołek zabezpieczający 0,66 0,80 0,90 1,12 Stk. szt u Nonius-Oberteil część górna noniusza 0,33 0,40 0,45 0,56 Stk. szt i Sechskantschraube M6 śruba z głowicą sześciokątną M6 o Längsverbinder für Rostwinkel łącznik wzdłużny dla kątownik rusztowy 0,25 0,25 0,23 0,21 Stk. szt a Längsverbinder für H-Profil łącznik wydłużny dla profilu H 0,08 0,10 0,13 0,17 Stk. szt 1

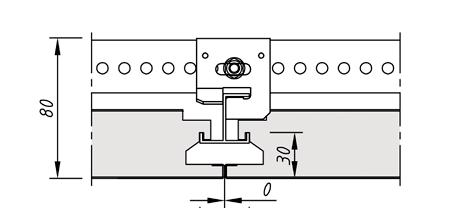

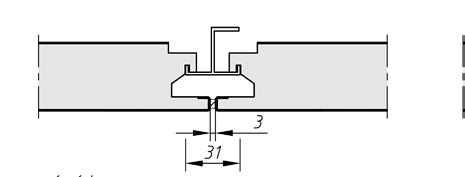

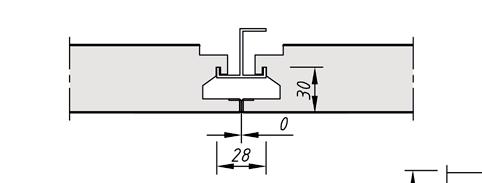

2 Details Detale Detail A Fuge Stirnsteg: H-Profil 28 für 0-Fuge bok poprzeczny bez fugi Fuge Stirnsteg: H-Profil 31 für 3 mm Fuge bok poprzeczny z fugą 3 mm Detail B Detail C Montagehöhe Kassette - Rostwinkel Wysokość montażu kątownik rusztowy Seitliches einschieben des Kreuzverbinders in H-Profil wsunąć łącznik poprzeczny na profil H Anbringen des Kreuzverbinders zamontować łącznik poprzeczny Sicherung erfolgt von Hand durch herunterbiegen der Sicherungslasche! zagiąć ręcznie jedno ramię w celu zabezpieczenia 2

3 Detail D Variante: Sicherung erfolgt durch Verschraubung! wariant montażu: za pomocą śruby Längsstege Podłużne boki 0-Fuge 0-spoiny Distanzprägung kształt wypychany Dichtband taśma uszczelniająca 3

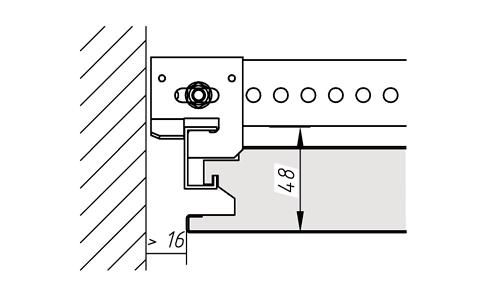

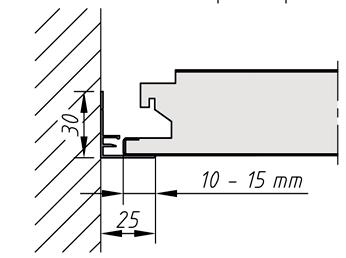

4 Randabschlüsse Zakończenia krawędzi przyściennych Auflage für ganze Kassette Montaż kasety Auflage für Kassette mit Anschnitt Montaż ciętej kasety Abschluss für ganze Kassette mit C-Einhängeprofil zakończenie dla całej kasety z profilem zawieszanym C Mehr Details finden Sie im jeweiligen Bereich auf unserer Website bzw. im Deckenhandbuch. Więcej informacji na Material Materiał Verzinktes Stahlblech, Aluminium stal ocynkowana, aluminium Brandverhalten Ogniowość A1 - nicht brennbar nach EN A1 - niepalne patrz EN Deckengewicht pro m² Masa sufitu na m² Aluminium ca. 5 kg; Stahl ca. 8 kg aluminium ok. 5 kg; stal ok. 8 kg Oberfläche Powierzchnia Pulverbeschichtet oder mit PARZIFAL Hydroeinbrennlackierung, ähnlich jeder RAL oder NCS-Farbe malowana lub PARZIFAL malowanie emalią na mokro, każda farba RAL lub NCS 4

5 Schallabsorption Pochłanianie dźwięku siehe Perforationen patrz perforacje Normen normy techniczne -Die Komponenten entsprechen der DIN und der DIN EN Die Produktion erfolgt nach den Richtlinien der TAIM (Technischer Arbeitskreis industrieller Metalldeckenhersteller) sowie der FURAL-Werksnormen. -Komponenty spełniają wymagania DIN i DIN EN wraz z oznaczenianiem CE standardowych systemów -produkcja odpowiada standardom TAIM (Techniczne Stowarzyszenie Producentów Sufitów Metalowych) jak i własnym standardom Fural. Montage Montaż siehe Montagehinweise FURAL, DIN 18168, DIN EN sowie TAIM patrz rysunki Fural, DIN 18168, DIN EN tak jak TAIM Pflegehinweis Pielęgnacja -Trockenreinigung: mit weichem Tuch (zb. Vileda) -Feuchtreinigung: mit feuchtem, weichem Tuch, leichtes Reinigungsmittel verwenden. (zb. Glasreiniger, keine Scheuermilch bzw. Verdünnungen) -Spezielle Reinigungshinweise auf Anfrage. -suche czyszczenie: użyj miękkiej ściereczki (np. Vileda) -mokre czyszczenie: użyj lekko namoczonej miękkiej ściereczki, słabych detergentów (do czyszczenia szkła, nie używać mleczek ścierających) -dodatkowe informacje na zapytanie 5
